Type de produit	Four encastrable
Caractéristiques techniques principales	Four à convection, capacité de 65 litres, classe énergétique A
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	60 cm (largeur) x 60 cm (hauteur) x 55 cm (profondeur)
Poids	30 kg
Compatibilités	Compatible avec les meubles de cuisine standard de 60 cm
Type de batterie	Non applicable
Tension	230 V
Puissance	2500 W
Fonctions principales	Gril, chaleur tournante, cuisson traditionnelle
Entretien et nettoyage	Nettoyage facile avec un revêtement intérieur en émail
Pièces détachées et réparabilité	Disponibilité de pièces détachées auprès du fabricant
Sécurité	Verrouillage de sécurité, porte froide
Informations générales utiles	Garantie de 2 ans, notice d'utilisation incluse

FOIRE AUX QUESTIONS - ZKB7524X ZANKER

Que faire si mon ZANKER ZKB7524X ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Testez la prise avec un autre appareil. Si le problème persiste, contactez le service client.

Comment régler la température de mon ZANKER ZKB7524X ?

Utilisez le cadran de température situé sur le panneau de contrôle pour ajuster la température selon vos besoins. Référez-vous au manuel pour les températures recommandées.

Mon ZANKER ZKB7524X fait un bruit étrange, que dois-je faire ?

Un bruit inhabituel peut indiquer un problème avec le moteur ou les ventilateurs. Éteignez l'appareil et vérifiez si quelque chose obstrue les ventilateurs. Si le bruit persiste, contactez un technicien.

Comment nettoyer l'intérieur de mon ZANKER ZKB7524X ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux et humide pour essuyer l'intérieur. Évitez les produits abrasifs qui pourraient endommager les surfaces.

Que faire si la porte de mon ZANKER ZKB7524X ne ferme pas correctement ?

Vérifiez si les joints de porte sont propres et en bon état. Si des débris bloquent la porte, nettoyez-les. Si la porte est toujours mal fermée, il peut être nécessaire de la régler ou de remplacer les joints.

Comment savoir si le thermostat de mon ZANKER ZKB7524X fonctionne correctement ?

Vous pouvez tester le thermostat en plaçant un thermomètre à l'intérieur de l'appareil et en comparant la température affichée avec celle réglée. Si les températures diffèrent de manière significative, le thermostat pourrait être défectueux.

Y a-t-il une garantie pour le ZANKER ZKB7524X ?

Oui, le ZANKER ZKB7524X est généralement livré avec une garantie de 2 ans. Veuillez consulter le manuel ou le site web de ZANKER pour plus de détails sur la garantie.

Comment puis-je obtenir des pièces de rechange pour mon ZANKER ZKB7524X ?

Les pièces de rechange peuvent être commandées directement auprès du service client de ZANKER ou par le biais de revendeurs autorisés. Assurez-vous d'avoir le numéro de modèle à portée de main.

Mon ZANKER ZKB7524X ne refroidit pas correctement, que faire ?

Vérifiez si l'appareil est bien ventilé et que les orifices de ventilation ne sont pas obstrués. Assurez-vous également que la température est correctement réglée. Si le problème persiste, contactez un technicien.

MODE D'EMPLOI ZKB7524X ZANKER

Avertissements et conseils importants

Important : cette notice d'utilisation doit toujours être conservée avec l'appareil pour toute future consultation. Si cet appareil devait être vendu ou transféré à une autre personne, assurez-vous que la notice d'utilisation suivie bien l'appareil, de telle sorte que le nouvel utilisateur puisse être mis au courant du fonctionnement de celui-ci et des avertissements s'y rapportant. Ces avertissements ont été rédigés pour votre sécurité et celle d'autrui. Nous vous prions donc de bien les lire attentivement avant d'installer et d'utiliser l'appareil.

Installation

• Les opérations d'installation et de branchement doivent être effectuées par un personnel dûment qualifié et suivant les normes en vigueur.
• Toute modification de l'installation électrique de votre maison qui s'avérait être nécessaire pour l'installation de l'appareil ne devra être effectuée que par un personnel dûment qualifié.
• Il est indispensable que toutes les opérations d'installation et de réglage de votre four soient effectuées par un personnel qualifié, selon les normes en vigueur.
• Les instructions spécifiques sont données au chapitre des informations destinées à l'installateur.
• Certaines parties de l'appareil sont recouvertes d'un film plastique antichocs. Enlever ce film avant de mettre le four en fonction.

Utilisation

• Le four n'est destiné qu'à la préparation des aliments. Ne l'utilise pas à d'autres fins. Au moment de l'ouverture de la porte du four, durant la phase de cuisson ou à la fin de cette dernière, faire attention à la bouffée d'air chaud qui sort du four.
• Il est dangereux de modifier ou d'essayer de modifier vous-même les caractéristiques de cet appareil.
• Pendant la cuisson, le four devient chaud. Veiller à ne pas toucher les éléments chauffants à l'intérieur du four.
• Pendant le fonctionnement, le four se

réchauffe sensiblement au niveau de la porte. Celle-ci restant chaude longtemps après l'arrêt du four, veillez à tenir les enfants à distance.

• Si l'on utilise des feuilles d'aluminium pour la cuisson au four, ne pas les poser sur la sole du four.
• Faites attention lors de l'utilisation des produits de nettoyage en spray. Ne dirigez jamais la buse ni sur le filtre (pour les appareils qui en sont munis), ni sur les éléments de chauffage, ni sur le bulbe du thermostat.
• Débranchez toujours le four avant chaque nettoyage. Assurez-vous que les boutons sont toujours sur la position «0» lorsque l'appareil n'est pas utilisé.
• L'appareil ne peut être nettoyé à la vapeur chaude ni avec appareil à jet de vapeur chaude.
• Ce four (même s'il est associé à une table de cuisson électrique) est fabriqué pour fonctionner en 230 V monophasé.
• N'essayez pas de réparer l'appareil vous-même.
• Si des appareils électroménagers sont branchés à des prises de courant à proximité du four, veiller à ce que les câbles d'alimentation de ces appareils ne viennent pas en contact avec des plaques de cuisson chaudes ou bien qu'ils ne restent pas encastrés dans la porte du four.

Protection pour les enfants

• Cet appareil a été conçu pour être utilisé par des adultes. Veillez donc à ce que les enfants n'y touchent pas ou qu'ils ne l'utilisent pas comme un jouet.

Pour des dépannages, adressez-vous au service après-vente dûment autorisé et n'exigez que des pièces détachées originales. - Les réparations effectuées par un personnel non qualifié peuvent provoquer des dommages.

Comment dire votre notice d'utilisation

Instructions de sécurité

Descriptions d'opérations

Conseils et recommandations

FABRICANT: ELECTROLUX HOME PRODUCTS ITALY S. p. A. Viale Bologna 298 47100 FORLì (Italie)

Mise en service

Le four fonctionne seulement si l'heure courante a été réglée.

Première utilisation

a) Retirez impérativement les éventuelles étiquettes publicitaires ou pellicules de protection; b) placez le thermostat sur le repère "MAX" et le sélecteur sur la position (E); c) aérez convenablement la cuisine; d) prenez également la précaution de laver l'intérieur du four avec une éponge humide et un détergent doux, et les accessoires du four avec un produit utilisé pour la vaisselle.

Avant d'utiliser votre four pour la première cuisson, faites-le chauffer à vide pendant une heure environ, ceci afin d'éliminer l'odeur provenant du calorifuge.

Le symbole sur le produit ou son

emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

Fig. 1

Pour ouvrir la porte du four, empoignez toujours la poignée au centre.

1. Tableau de commande
2. Bouton du sélecteur
3. Bouton du programmeur
4. Bouton du thermostat
5. Lampe-témoin générale
6. Lampe-témoin thermostat
7. Grill
8. Lampe du four
9. Plaque d'identification

Boutons de commande

Par le bouton du sélecteur (Fig. 2) on désigne la source de chaleur, par le bouton du thermostat (Fig. 3) la température.

Positions du bouton du sélecteur

Éclairage du four Cuisson et rotissage traditionnels Grillade traditionnelle (grilloir simple) Cuisson par chaleur tournante

Cuisson traditionnelle

• Tourner la manette du sélecteur sur
• Tourner la manette du thermostat sur la température désirée.

Grilloir (système traditionnel)

Tourner la manette du sélecteur sur - Tourner la manette du thermostat sur la température désirée.

Cuisson par chaleur tournante

• Tourner la manette du sélecteur sur
• Tourner la manette du thermostat sur la température désirée.

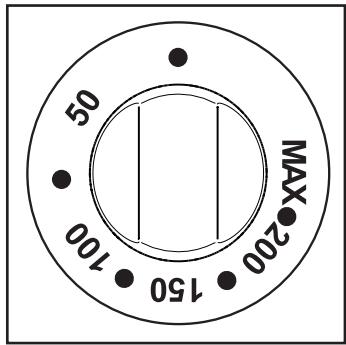

Bouton du programmeur

Tournez le bouton (Fig. 4) jusqu'à la position 90 minutes puis, en le tournant dans le sens contraire, placez-le sur le temps nécessaire à la cuisson complète. Une fois que le temps sélectionné s'est écoulé, le programmateur désactive électriquement le four et un signal sonore se déclenche, celui-ci se déclenche automatiquement. Pour le fonctionnement manuel, tournez le bouton dans le sens contraire aux aiguilles d'une montre en plaçant le symbole main ouverte au niveau du repère du panneau des commandes.

Fig. 2

Fig. 3 Fig. 4

Lampe-témoin générale

Elle signale le branchement d'un élément chauffant quelconque.

Lampe-témoin thermostat

Elle s'allume chaque fois que la résistance chauffe sous l'action du thermostat pour atteindre ou maintenir la température correspondant à la position affichée.

Ventilateur de refroidissement

Le ventilateur sert à refroidir le panneau de commandes et la poignée de la porte du four. Le ventilateur se met en marche ou s'arrête automatiquement lorsqu'on agit sur le sélecteur de fonctions. Afin d'éviter tout danger de surchauffe, une fois le four éteint, le ventilateur fonctionnera jusqu'à ce que la température atteigne des valeurs normales.

Thermostat de sécurité

Il coupe l'alimentation de toutes les résistances du four en cas de surchauffe imputable à un usage incorrect de l'appareil ou à la panne de certains composants. L'enclenchement du thermostat a lieu automatiquement dès que la température dans le four a baissé. Si le déclenchement du thermostat est à attribuer à la panne d'un composant, il faudra faire appel au service après-vente.

Conseils d'utilisation

Toutes les cuissons doivent être faites avec la porte du four fermée.

Ce four est équipé d'un système exclusif de cuisson qui crée une circulation naturelle d'air et la récupération continue des vapeurs de cuisson. Cet avantage permet de cuisiner dans un milieu constamment humide en maintenant les aliments tendres à l'intérieur et croustillants à l'extérieur. De plus, les temps de cuisson et les consommations d'énergie sont extrêmement réduits. La vapeur s'est créée durant la cuisson sort au moment de l'ouverture de la porte. Ce phénomène est absolument naturel.

Au moment de l'ouverture de la porte du four, durant la phase de cuisson ou à la fin de cette dernière, faire attention à la bouffée d'air chaud qui sort du four.

L'air chauffé par les deux résistances en bas et en haut du four se répartit dans l'enceinte de façon homogène. Enfourner sur la glissière centrale. Utiliser les glissières en haut ou en bas pour un chauffage plus accentué dans la partie supérieure ou inférieure des alimentés.

Chaleur tournante

L'air chaud est réparti uniformément et très rapidement dans le four par un ventilateur. La circulation horizontale d'air chaud à température uniforme permet la multicuisson: plusieurs plats similaires ou différents cuisent ensemble sans échange d'odeurs (Fig. 5). Par exemple: une tarte, des poissons ou 3 fonds de tarte à la fois. En cas de ciseliers inférieures pour moins contrôle la cission. La chaleur pulsée permet en outre la stérilisation des bocaux et le séchage de fruits et champignons.

Cuisson au grill

La viande et le poisson à cuisiner au grill doit être légèrement huilés et toujours placés sur la grille; celle-ci doit être placée sur le niveau le plus proche ou le plus éloigné du grill afin de doser la cuisson pour ne pas risquer de brûler le mets en superficie ou bien de le laisser cru à l'intérieur.

La grille peut être utilisée avec le côté bombé placé vers le haut ou bien vers le bas; la l'échelle doit être placée au premier niveau. Presque toutes les viandes peuvent être cuites au grill, à l'exception de quelques viandes maigres de gibier et du "polpettone" à l'italienne.

Pâtisserie

La pâtisserie demande en général une température modérée (150° à 200°C) et un préchauffage de 10 minutes environ.

Pour la bonne réussite de vos préparations, n'ouvrir la porte du four qu'après écoulement de 3/4 du temps de cuisson.

Les mélanges battus doivent se décoller de la cuillère avec une certaine difficulté, car une fluidité excessive prologerait inutillement le temps de cuisson.

Dans le cas de préparations à base de pâté

Fig. 5

brisée qui doivent être garnies avec une farce très humide, pour obtenir une pâte toujours bien croustillante il suffira de cuire le fond de tarte pour 2/3 avant de le garnir.

Après la tarte sera enfournée à nouveau pour compléter la cuisson.

Si l'on enfourné simultanément deux tôles à gâteaux (cuisson par chaleur tournante), nous conseillons de laisser une glissière libre entre les deux (Fig. 5).

Vande et poissons

La viande devrait peser 1 kg au moins. Les viandes rouges très tendres, à cuire saignantes, doivent être cuites à une température très élevé (200°-220°C) pour conserver tout leur jus.

Pour les viandes blanches, les volailles et les poissonsCHOISIR une temperature plusasse (150^ - 175^)

Les ingrédients du jus seront mis directement dans le plat allant au four si le temps de cuisson est court, autrement ils seront ajoutés au cours de la première demi-heure. Pour contrôler le degré de cuisson, presser la viande avec une cuillère. Si la pièce est cuite à point, la viande ne cèdera pas.

Prévoir un temps de cuisson plus court pour le rosbif et le filet.

Les rôts de viande et les volailles peuvent être placés directement sur la grille support, dans ce cas il faudra glisser la lèchefrite dans un gradin situé en dessous. Glissez la grille support de plat dans les rails. Les rôts peuvent également être placés dans des plats en terre cuite ou verre résistant à la chaleur.

Attendre 15 minutes au moins avant de découper la viande de façon que le jus se stabilise. Verser de l'eau dans la lèchefrite pour diminuer la formation de fumées à l'intérieur du four. Si l'eau s'est consommée pendant la cuisson, il faudra en ajouter d'autre, pour éviter la formation de vapeur.

Après la cuisson, tenir les plats au chaud dans le four à la température minimale.

Conseils pour la cuisson au grill

Presque toute la viande peut être grillée, exception faite pour quelques viandes maigres de gibier et les rouleaux de viande hachée.

Placer les viandes et poissons, après les avoir huilés, directement sur la grille. Celle-ci sera placée à la hauteur convenant à l'aliment à cuire. Suivant l'épaisseur de la pièce, on tournera la convexité de la grille vers le haut ou vers le bas. Glisser la lèchefte dans la 1re glissière en partant du bas.

Un voile d'eau dans la lèchefte facilitera le nettoyage du four.

Effectuer toutes les cuissons porte fermée.

L'éclairage du four est en fonctionnement pendant la cuisson.

Attention!

Ne placez jamais d'objets tout en bas du four et ne recouvrez jamais cette partie d'aluminium pendant la cuisson. Cela pourrait entraîner une surchauffe qui affecterait la cuisson de vos mets et endommagerait l'émail de votre four. Placez toujours les plats, poêles résistantes à la chaleur et feuilles d'aluminium sur la grille de votre four, en hauteur.

Temps de cuisson

Les temps de cuisson peuvent varier légèrement selon la nature et le volume des différentes préparations.

Nous vous conseillons de surveiller vos premières préparations, car en réalisant les mêmes plats dans les mêmes conditions vous obtiendrez toujours les mêmes résultats. Les temps et les températures indiqués dans les tableaux ont été donnés à titre indicatif. Nous vous conseillons de consulter les tableaux de cuissons pour les premières utilisations du four, en les adaptant ensuite à vos exigences et à vos habitudes.

Tableaux de cuisson

Les temps de cuisson indiqués dans le tableau n'incluent pas le pré-chauffage. Il est conseillé de pré-chauffer le four pendant environ 10 minutes avant d'enfournier.

Cuisson traditionnelle et à chaleur tournante

Poids(en gr.)	ALIMENTS	Cuisson traditionnelle		Cuisson à chaleur tournante		Temps de cissson en minutes	NOTES
		Niveau321	temp. °C	Niveau321	temp. °C
	GÂTÉAUX
	Péris/levés	2	170	2 (1 et 3)*	160	45 ~ 60	Dans un moule à gâteau
	Pâté à sablés	2	170	2 (1 et 3)*	160	20 ~ 30	Dans un moule à gâteau
	Gâteau au fromage blanc	1	160	2	150	60 ~ 80	Dans un moule à gâteau
	Gâteau aux pommes	1	180	2 (1 et 3)*	170	40 ~ 60	Dans un moule à gâteau
	Strudel	2	175	2	150	60 ~ 80
	Tarte à la confiture	2	175	2 (1 et 3)*	160	30 ~ 40
	Cake aux fruits	1	175	1	160	45 ~ 60	Dans un moule à pain
	Génoise	1	175	2 (1 et 3)*	160	30 ~ 40	Dans un moule à gâteau
	Christmas cake	1	170	1	160	40 ~ 60	Dans un moule à gâteau
	Gâteau aux prunes	1	170	1	160	50 ~ 60	Dans un moule à pain
	Petits gâteaux	2	175	2 (1 et 3)*	160	25 ~ 35	Sur plaque de cissson
	Biscuits	2	160	2 (1 et 3)*	150	20 ~ 30	Sur plaque de cissson
	Meringues	2	100	2 (1 et 3)*	100	90 ~ 120	Sur plaque de cissson
	Buns	2	190	2 (1 et 3)*	180	12 ~ 20	Sur plaque de cissson
	Pâtisserie : Choux	2	200	2 (1 et 3)*	190	15 ~ 25	Sur plaque de cissson
	PAIN ET PIZZA
1000	Pain blanc	1	190	2	180	40 ~ 60	1-2 pains
500	Pain de seigle	1	190	1	180	30 ~ 45	Moule à pain
500	Petits pains	2	200	2 (1 et 3)*	175	20 ~ 35	6-8 pains
250	Pizza	1	210	2 (1 et 3)*	190	15 ~ 30	Dans un moule
	FLANS
	Soufflé de pâtes	2	200	2 (1 et 3)*	175	40 ~ 50	Dans un plat
	Flan de légumes	2	200	2 (1 et 3)*	175	45 ~ 60	Dans un plat
	Quiches	1	200	2 (1 et 3)*	180	35 ~ 45	Dans un plat
	Lasagne	2	180	2	160	45 ~ 60	Dans un plat
	Cannelloni	2	200	2	175	40 ~ 55	Dans un plat
	VIANDES
1000	Boeuf	2	190	2	175	50 ~ 70	Sur grille
1200	Porc	2	180	2	175	100 ~ 130	Sur grille
1000	Veau	2	190	2	175	90 ~ 120	Sur grille
1500	Roast-beef à l'anglaise saignant	2	210	2	200	50 ~ 60	Sur grille
1500	à point	2	210	2	200	60 ~ 70	Sur grille
1500	bien cuit	2	210	2	200	70 ~ 80	Sur grille
2000	Epaule de porc	2	180	2	170	120 ~ 150	Avec la couenne
1200	Jarret de porc	2	180	2	160	100 ~ 120	2 pièces
1200	Agneau	2	190	2	175	110 ~ 130	Gigot
1000	Poulet	2	190	2	175	60 ~ 80	Entier
4000	Dinde	2	180	2	160	210 ~ 240	Entière
1500	Canard	2	175	2	160	120 ~ 150	Entier
3000	Oie	2	175	2	160	150 ~ 200	Entière
1200	Lapin	2	190	2	175	60 ~ 80	Ragoût
1500	Lievre	2	190	2	175	150 ~ 200	Ragoût
800	Faisan	2	190	2	175	90 ~ 120	Entier
	Pain de viande POISSONS	2	180	2	160	40 ~ 60	Moule à pain
1200	Truite/Dorade	2	190	2 (1 et 3)*	175	30 ~ 40	3-4 poissons
1500	Thon/Saumon	2	190	2 (1 et 3)*	175	25 ~ 35	4-6 fillets

Si vous souhaitez faire cuire plusieurs plats en même temps, il est conseillé de les placer aux hauteurs indiquées entre parenthèses. 43

Les temps de cuisson indiqués dans le tableau n'incluent pas le pré-chauffage. Il est conseillé de pré-chauffer le four pendant environ 10 minutes avant d'enfourner.

Grillotin traditionnel

ALIMENTS	Quantité		Grilloir		Temps cuisson
	Mor- ceaux	Gr.	Niveau	tempé- rature °C	Dessus	Dessous
Filet	4	800	3	max	12 ~ 15	12 ~ 14
Beefsteaks	4	600	3	max	10 ~ 12	6 ~ 8
Saucisses	8	—	3	max	12 ~ 15	10 ~ 12
Côtes de porc	4	600	3	max	12 ~ 16	12 ~ 14
Poulet (coupé en deux)	2	1000	3	max	30 ~ 35	25 ~ 30
Brochettes	4	—	3	max	10 ~ 15	10 ~ 12
Poulet (Blancs)	4	400	3	max	12 ~ 15	12 ~ 14
Hamburger	6	600	3	max	10 ~ 15	8 ~ 10
Poisson (Filets)	4	400	3	max	12 ~ 14	10 ~ 12
Sandwiches	4-6	—	3	max	5 ~ 7	—
Toast	4-6	—	3	max	2~4	2 ~ 3

Les températures du four ne sont présentes qu'à titre indicatif. Il pourra s'avérer nécessaire d'augmenter ou de baisser les températures en fonction des goûts et besoins individuels.

Entretien

Eteindre le four et le laisser refroidir avant d'effectuer tout nettoyage. L'appareil ne peut être nettoyé à la vapeur chaude ni avec appareil à jet de vapeur chaude. ATTENTION: Débrancher le four avant tout nettoyage.

Le nettoyage du four est indispensable pour un usage de longue durée de l'appareil. A cet effet procéder comme suit: - effectuer le nettoyage lorsque le four est froid; - nettoyer les parties émaillées avec de l'eau tiède savonneuse. Eviter l'emploi de produits abrasifs qui pourraient les rayer; - les parties en acier inox doivent être nettoyées après usage avec de l'eau et essuyées avec un chiffon doux; - pour le nettoyage de l'intérieur du four utiliser de l'eau chaude savonneuse ou des produits d'entretien classiques vendus dans le commerce; - nettoyer les surfaces vitrées lorsqu'elles sont froides. N'utiliser jamais de produits abrasifs ou d'objets tranchants.

Conseils utiles pour l'entretien du four:

L'émail du four est extrêmement résistant et pas du tout délicat. De toute façon, des gouttes de jus de fruits ou de sauces peuvent provoquer l'apparition de taches indélébiles. La formation de taches sur l'émail ne compte pas le fonctionnement du four. Nettoyer à fond le four après chaque usage. En effet, à ce moment, les dépôts de graisse et autres s'enlèvent facilement. Si vous les y laissiez, une fumée et une odeur âcre se dégageraient à la cuisson suivante.

Nettoyage de la porte du four

Pour nettoyer complètement la porte du four, il est conseillé de la démonter en suivant les instructions suivantes:

• Ouvrez complètement la porte; soulevez les petites languettes situées sur les deux charnières et les tournez à fond, en direction de la porte,
• refermez la porte de façon à lui faire toucher les languettes, poussez de nouveau la porte comme si vous vouliez la fermer et tirez-la vers l'extérieur en l'enlevant de son support (Fig. 6);
• déposez-la sur un plan horizontal. Après le nettoyage, replacer la porte en effectuant les opérations décrites ci-dessus dans l'ordre inverse.

La porte est en bonne position seulement si les languettes sont complètement calées sur les charnières.

Fig. 6

Modèles en inox ou aluminium :

Il est conseillé de nettoyer la porte du four à l'aide d'une éponge humide. Séchez ensuite avec un chiffon doux.

N'utilisez jamais de laine d'acier, d'acides ni de produits abrasifs car ils abîmeraient la surface de votre four.

Suivez la même procédure pour nettoyer le panneau de commande de votre four.

Remplacement de l'ampoule du four

Débrancher l'appareil. Dévisser la calotte (Fig. 7). Enlever l'ampoule et la remplacer par une autre ayant les mêmes caractéristiques et apte à supporter des températures élevées (300^) : tension 230 V, 50 Hz ; puissance 15 W - 25 W, culot E14.

Remonter la calotte et brancher à nouveau l'appareil.

Fig. 7

Dimensions de la niche

Hauteur mm 593

Largeur mm 560

Profondeur mm 550

Intérieur du four

Hauteur mm 335

Largeur mm 405

Profondeur mm 400

Volume utile 156

Thermostat four réglabè de 50° C à 230 °C

Puissance des éléments du four

Eléments sole + voûte 1800 W

Elément sole 1000 W

Elément voute 800W

Grilloir simple 1650 W

Lampe four 25 W

Moteur de la turbine 25 W

Ventilateur de refroidissement 25 W

Puissance max. absorbée 1850 W

Tension d'utilisation (50Hz) 230 V

73/23 - 90/683 (Basse Tension) ; 89/336 (Compatibilité Electromagnétique) ; 93/68 (Directives Générales) ; et modifications successives.

Les instructions suivantes sont destinées à l'installateur qualifié pour lui permettre d'exécuter les opérations d'installation et de branchement de la (Meilleure façon, tout en respectant la législation et les normes en vigueur.

Les opérations ne doivent être effectuées que par des techniciens qualifiés.

Branchement électrique

Le branchement devra être exécuté en respectant les normes en vigueur.

Avant de procéder au branchement, assurez-vous que :

• les plombs ainsi que l'installation électrique domestique sont en mesure de supporter la charge de l'appareil (voir la plaque signalétique);
• l'installation d'alimentation est dotée d'une mise à la terre efficace, conformément aux normes et aux dispositions légales en vigueur;
• La prise ou le disjoncteur omnipolaire utilisés pour le branchement sont facilement accessibles avec l'appareillage installé.

L'appareil est livré sans câble d'alimentation. Monter un câble s'adaptant à l'alimentation disponible, avec fiche normalisée, pour la charge indiquée sur la plaque signalétique. Le câble doit être muni de trois conducteurs. Celui de mise à la terre est repéré jaune/vert. Dans le cas d'une installation fixe, le raccordement au réseau doit être effectué par l'intermédiaire d'un interrupteur à coupure omnipolaire, ayant une distance d'ouverture des contacts d'au moins 3 mm. Le conducteur de mise à la terre jaune/vert ne doit pas être coupé par l'interrupteur. Le câble de la terre jaune et vert doit être de

2 ou 3 cm plus long que les autres câbles. Le câble d'alimentation sera positionné de façon à ce qu'à aucun point il ne devra atteindre une température supérieure de 50°C à la température ambiante.

Après le branchement, les éléments chauffants seront essayés en les faisant fonctionner pendant 3 min. env.

Les câbles d'alimentation adaptés sont ceux énumérés ci-dessous, souvenez-vous de respecter la section nécessaire du câble:

H07 RN-F, H05 RN-F, H05 RR-F, H05 VV-F, H05 V2V2-F (T90), H05 BB-F.

Branchement électrique à la plaque à bornes

Le four est équipé d'une plaque à bornes à 3 pôles dont les conducteurs sont prédisposés pour fonctionner en 230 V monophasé (Fig. 8).

Le Constructeur décline toute responsabilité au cas où les normes de prévention des accidents ne seraient pas respectées.

Fig. 8

Encastrement

Pour le bon fonctionnement de l'ensemble de cuisson encastré dans un meuble ou dans toute autre niche prévue à cet effet, il est indispensable que ces derniers possèdent les caractéristiques appropriées. Encastrer l'appareil de façon à ce qu'il touche aux meubles de cuisine voisins. Cela dans le but d'éviter que l'on puisse entrer accidentellement en contact avec les parties électriques. En outre, toutes les pièces de protection de l'appareil, aussi un éventuel panneau de protection, p. ex. lorsqu'il est placé à la fin ou au commencement des éléments de cuisine, devront être fixées de telle façon qu'elles ne pourront être enlevées qu'à l'aide d'un outil. Cet appareil peut être adossé avec sa partie postérieure et un des côtés à d'autres appareils, à des meubles de cuisine ou à parois ayant une hauteur supérieure, tandis que l'autre côté doit être adossé à des meubles ou appareils ayant la même hauteur.

Encastrement

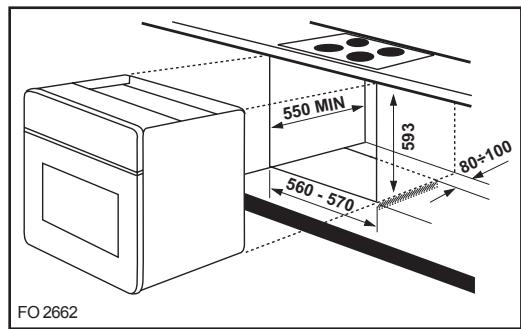

La niche devra avoir les dimensions indiquées dans les Fig. 10 ou 11.

Fixation dans le meuble

• Placer l'appareil dans la niche de meuble.
• Ouvrir la porte du four et fixer le corps du four au meuble à l'aide de quatre vis à bois s'adaptant aux trous pratiqués à cet effet sur les montants latéraux (Fig. 12).

Fig. 9

Fig. 10

Fig. 11 Fig. 12

Conditions de garantie pour benelux

En cas d'appel en garantie aux fins de réparation gratuite, l'original de la facture d'achat correspondante ou la quittance doit être produit ou envoyé avec l'appareil à réparer.

Declaration de conditions de garantie

Nos appareils sont produits avec le plus grand soin. Malgré cela, un défaut peut toujours se déclarer. Notre service clientèle se chargera de réparer ceci sur demande, pendant ou après la période de garantie. La durée de vie de l'appareil n'en sera pas pour autant amputée.

La présente déclaration de conditions de garantie est basée sur la Directive de l'Union Européenne 99/44/CE et les dispositions du Code Civil. Les droits légaux dont le consommateur dispose au titre de cette législation ne peuvent être altérés par la présente déclaration de conditions de garantie.

Cette déclaration ne porte pas atteinte aux obligations de garantie du vendeur envers l'utilisateur final. L'appareil est garanti dans le cadre et dans le respect des conditions suivantes.

1. Compte tenu des dispositions stipulées aux paragraphes 2 à 15, nous remédierons sans frais à toute défectuosité qui se manifeste au cours de la période de 24 mois à compter de la date de livraison de l'appareil au premier consommateur final. Ces conditions de garantie ne sont pas d'application en cas d'utilisation à des fins professionnelles ou de façon équivalente.
2. La prestation sous garantie implique que l'appareil est remis dans l'état qu'il avait avant que la défectuosité ne survienne. Les composants défectueux sont remplacés ou réparés. Les composants remplacés sans frais deviennent notre propriété.
3. Afin d'éviter des dommages plus sévères, la défectuosité doit immédiatement être portée à notre connaissance.
4. L'application de la garantie est soumise à la production par le consommateur des preuves d'achat avec la date d'achat et la date de livraison.
5. La garantie n'interviendra pas si des dommages causés à des pièces délicates, telles que le verre (vitrocéramique), les matières synthétiques et le caoutchouc, résultat d'une mauvaise utilisation.
6. Il ne peut pas être fait appel à la garantie pour des anomalies bénignes qui n'affectent pas la valeur et la solidité générales de l'appareil.
7. L'obligation de garantie perd ses effets lorsque les défectuosités sont causées par:
8. une réaction chimique ou electrochimique provoquée par l'eau, des conditions environnementales anormales en général, des conditions de fonctionnement inadaptées,
9. un contact avec des produits agressifs.
10. La garantie ne s'applique pas pour les défectuosités, dues au transport, survenues en dehors de notre responsabilité. Celles causées par une installation ou un montage inadéquat, par un manque d'entretien, ou par le non-respect des indications de montage et d'utilisation, ne seront pas davantage couvertes par la garantie
11. Ne sont pas couvertes par la garantie, les défé èces de rechange non d'origine.
12. Les appareils aisément transportables doivent être délivrés ou envoyés au service clientèle. Les interventions à domicile ne peuvent s'entrevoir que pour des appareils volumineux ou pour des appareils encastrables.
13. Si des appareils sont encastrés, sous-encastrés, fixés ou suspendus de telle sorte que le retrait et la remise en place de ceux-ci dans leur niche d'encastrment prendraient plus d'une demi-heure, les frais de prestation qui en découlent seront portés en compte. Les dommages connexes causés par ces opérations de retrait et de remise en place sont à charge de l'utilisateur.
14. Si au cours de la période de garantie, la réparation répétée d'une même défectuosité n'est pas conduisante, ou si les frais de réparations sont jugés disproportionnés, le remplacement de l'appareil défectueux par un autre de même valeur peut être accompli en concertation avec le consommateur. Dans ce cas, nous nous réservons le droit de réclamer une participation financière calculée au prorata de la période d'utilisation écoulée.
15. La réparation sous garantie n'entraîne pas de prolongation de la période normale de garantie, ni le départ d'un nouveau cycle de garantie.
16. Nous octroyons une garantie de douze mois sur les réparations, limitée à la même défectuosité.
17. Hormis les cas où une responsabilité est imposée légalement, cette déclaration de conditions de garantie exclut toute indemnisation de dommages extérieurs à l'appareil dont le consommateur pourrait faire prévaloir des droits. Dans le cas d'une responsabilité reconnaue légalement, la compensation n'excèdera pas la valeur d'achat de l'appareil.

Ces conditions de garantie sont valables uniquement pour des appareils achetés et utilisés en Belgique. Pour les appareils exportés, l'utilisateur doit d'abord s'assurer qu'ils satisfont aux conditions techniques (p. ex. : la tension, la fréquence, les prescriptions d'installation, le type de gaz, etc.) pour le pays concerné, et qu'ils supportent les conditions climatiques et environnementales locales. Pour les appareils achetés à l'étranger, l'utilisateur doit d'abord s'assurer qu'ils répondent bien aux qualifications requises en Belgique. Des adaptations indispensables ou souhaitées ne sont pas couvertes par la garantie et ne sont pas possibles dans tous les cas.

Le service clientèle se tient à votre disposition, également après expiration de la période de garantie. Adresse de notre service clientèle :

ELECTROLUX HOME PRODUCTS BELGIUM Bergensesteenweg, 719 - 1502 LEMBEEK Tel. [phone]
