AUTOCAD MECHANICAL 2004 - Logiciel de conception assistée par ordinateur (CAO) AUTODESK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Logiciel de conception assistée par ordinateur (CAO)
Version	2004
Système d'exploitation	Windows 2000, Windows XP
Langue	Multilingue
Fonctions principales	Conception mécanique, dessin 2D et 3D, bibliothèques de composants standard, outils d'annotation
Compatibilités	Fichiers DWG, DXF, DGN
Configuration système requise	Processeur Pentium III ou équivalent, 512 Mo de RAM, 1 Go d'espace disque disponible
Maintenance et mises à jour	Vérification régulière des mises à jour via le site d'Autodesk
Support technique	Assistance en ligne, forums communautaires, documentation officielle
Sécurité	Utilisation de clés de licence, mises à jour de sécurité recommandées
Informations générales	Idéal pour les ingénieurs et les concepteurs mécaniques, nécessite une formation préalable pour une utilisation optimale

FOIRE AUX QUESTIONS - AUTOCAD MECHANICAL 2004 AUTODESK

Comment installer Autodesk AutoCAD Mechanical 2004 ?

Pour installer Autodesk AutoCAD Mechanical 2004, insérez le CD d'installation dans votre lecteur, puis suivez les instructions à l'écran. Assurez-vous d'avoir les droits d'administrateur sur votre machine.

Mon AutoCAD Mechanical 2004 ne se lance pas, que faire ?

Vérifiez si votre système d'exploitation est compatible avec AutoCAD Mechanical 2004. Essayez de réinstaller le logiciel ou de mettre à jour vos pilotes graphiques.

Comment résoudre les problèmes de lenteur lors de l'utilisation d'AutoCAD Mechanical 2004 ?

Assurez-vous que votre ordinateur répond aux exigences minimales du système. Fermez les applications inutiles en arrière-plan et vérifiez que votre disque dur dispose d'un espace libre suffisant.

Comment récupérer un fichier AutoCAD endommagé ?

Essayez d'ouvrir le fichier avec la commande RECOVER dans AutoCAD. Si cela ne fonctionne pas, vous pouvez tenter d'utiliser la commande AUDIT pour vérifier et corriger les erreurs.

Où trouver des tutoriels pour AutoCAD Mechanical 2004 ?

Vous pouvez trouver des tutoriels en ligne sur des sites comme YouTube ou des forums spécialisés. Consultez également la documentation fournie avec le logiciel.

Comment personnaliser les paramètres d'AutoCAD Mechanical 2004 ?

Allez dans le menu Outils, puis dans Options. Vous pouvez ajuster les paramètres selon vos préférences dans les différentes onglets disponibles.

Comment imprimer un dessin depuis AutoCAD Mechanical 2004 ?

Pour imprimer un dessin, allez dans le menu Fichier, puis sélectionnez Imprimer. Choisissez votre imprimante et les paramètres d'impression souhaités avant de cliquer sur OK.

Comment sauvegarder mon travail dans AutoCAD Mechanical 2004 ?

Utilisez la commande ENREGISTRER ou ENREGISTRER SOUS dans le menu Fichier pour sauvegarder votre travail. Pensez à sauvegarder régulièrement pour éviter de perdre vos modifications.

AutoCAD Mechanical 2004 affiche une erreur de licence, que faire ?

Vérifiez que votre clé de produit est correcte et que votre licence est valide. Si le problème persiste, contactez le support technique d'Autodesk.

Comment désinstaller AutoCAD Mechanical 2004 ?

Pour désinstaller AutoCAD Mechanical 2004, allez dans le Panneau de configuration, sélectionnez 'Programmes et fonctionnalités', trouvez AutoCAD Mechanical 2004 dans la liste et choisissez 'Désinstaller'.

MODE D'EMPLOI AUTOCAD MECHANICAL 2004 AUTODESK

Manuel d'utilisation

2004

Tous droits réservés

Cet ouvrage ne peut etre reproduit, meme partiellement, sous quelque forme et a quelque fin que ce soit.

AUTODESK, INC. FOURNIT CES ARTICLES DANS L'ETAT SANS GARANTIE D'AUCUNE SORTE, NI EXPRESSE, NI IMPLICITE, Y COMPRIS DE FACON NON-LIMITATIVE LES GARANTIES IMPLICITES D'ADAPTATION COMMERCIALES ET D'APTITUDE A UNE UTILISATION PARTICULIERE.

EN AUCUN CAS AUTODESK, INC. NE SAURAIT ETRE RESPONSABLE DES DOMMAGES PARTICULIERS, FORTUITS OU NON, DIRECTS OU INDIRECTS RESULTANT DE L'ACHAT OU DE L'UTILISATION DE CES ARTICLES. LA RESPONSABILITE D'AUTODESK, INC., QUELLE QUE SOIT LA FORME D'ACTION CHOISIE, NE SAURAIT EXCEDER LE PRIX D'ACHAT DE CES ARTICLES DECRITS DANS LE PRESENT OUVRAGE.

Autodesk, Inc. se reserve le droit de reviser et d'améliorer ses produits. Cette publication décrit l'état du produit au moment de sa publication et ne préjuge pas des évolution qu'il pourrait subir.

Marques déposées d'Autodesk

Les marques suivantes sont des marques déposées d'Autodesk, Inc. aux Etats-Unis et/ou dans d'autres pays : 3D Props, 3D Studio, 3D Studio MAX, 3D Studio VIZ, 3DSurfer, ActiveShapes, ActiveShapes (logo), Actrix, ADI, AEC Authority (logo), AEC-X, Animator Pro, Animator Studio, ATC, AUGI, AutoCAD, AutoCAD LT, AutoCAD Map, Autodesk, Autodesk Inventor, Autodesk (logo), Autodesk MapGuide, Autodesk Streamline, Autodesk University (logo), Autodesk View, Autodesk WalkThrough, Autodesk World, AutoLISP, AutoSketch, Biped, bringing information down to earth, CAD Overlay, Character Studio, Cinepak, Cinepak (logo), Codec Central, Combustion, Design Your World, Design Your World (logo), Discreet, EditDV, Education by Design, gmax, Heidi, HOOPS, Hyperwire, i-drop, Inside Track, Kinetix, MaterialSpec, Mechanical Desktop, NAAUG, ObjectARX, PeopleTracker, Physique, Planix, Powered with Autodesk Technology (logo), ProjectPoint, RadioRay, Reactor, Revit, Softdesk, Texture Universe, The AEC Authority, The Auto Architect, VISION*, Visual, Visual Construction, Visual Drainage, Visual Hydro, Visual Landscape, Visual Roads, Visual Survey, Visual Toolbox, Visual TugBoat, Visual LISP, Volo, WHIP! et WHIP! (logo).

Les marques suivantes sont des marques commerciales d'Autodesk, Inc. aux Etats-Unis et/ou dans d'autres pays : 3ds max, AutoCAD Learning Assistance, AutoCAD LT Learning Assistance, AutoCAD Simulator, AutoCAD SQL Extension, AutoCAD SQL Interface, Autodesk Envision, Autodesk Map, AutoSnap, AutoTrack, Built with ObjectARX (logo), Burn, Buzzsaw, Buzzsaw.com, Cinestream, Cleaner, Cleaner Central, ClearScale, Colour Warper, Content Explorer, Dancing Baby (image), DesignCenter, Design Doctor, Designer's Toolkit, DesignProf, DesignServer, Design Web Format, DWF, DWG Linking, DXF, Extending the Design Team, GDX Driver, gmax (logo), gmax ready (logo), Heads-up Design, IntroDV, jobnet, ObjectDBX, onscreen onair online, Plans & Specs, Plasma, PolarSnap, Real-time Roto, Render Queue, Visual Bridge, Visual Syllabus et Where Design Connects.

Marques commerciales d'Autodesk Canada Inc.

les marques suivantes sont des marques commerciales d'Autodesk Canada Inc. aux Etats-Unis et/ou dans d'autres pays : discreet, fire, flame, flint, flint RT, frost, glass, inferno, MountStone, riot, river, smoke, sparks, stone, stream, vapour, wire.

Les marques suivantes sont des marques commerciales d'Autodesk Canada Inc. aux Etats-Unis, au Canada et/ou dans d'autres pays : backburner, backdraft, Multi-Master Editing.

Marques de tiers

Tous les autres noms de marques, noms de produits et de marques commerciales appartiennent à leurs détenteurs respectifs.

Logiciels d'autres sociétés

Copyright © 1997 Microsoft Corporation. Tous droits réservés.

International CorrectSpell™ Spelling Correction System © 1995 de Lernout & Hauspie Speech Products, N.V. Tous droits réservés.

InstallShield™ 3.0. Copyright © 1997 InstallShield Software Corporation. Tous droits réservés.

Les couleurs PANTONE © qui s'affichent dans l'application logicielle ou dans la documentation utilisateur peuvent etre differentes des normes reconnaues par PANTONE. Consultez les publications de couleurs PANTONE actuelles pour des couleurs précises.

PANTONE® et les marques commerciales Pantone, Inc. sont la propriété de Pantone, Inc. © Pantone, Inc., 2002

Pantone, Inc. is the propriétaire copyright des données de couleur et/ou des logiciels qui sont sous licence d'Autodesk, Inc. et distribute ces couleurs uniquement pour une utilisation conjointe avec certains produits logiciels Autodesk. Les données de couleurs PANTONEet/ou les logiciels ne doivent pas etre copie sur un autre disque ou en memoivre sauf si l'execution de ce produit logiciel Autodesk I'exige.

Portions Copyright © 1991-1996 Arthur D. Applegate. Tous droits réservés.

Certs in composants de ce logiciel ont ete develloppes a partir des travaux du groupe independant d'experts JPEG Group.

Polices de caractères de la bibliothèque de caractères Bitstream © copyright 1992.

Polices de caractères de Payne Loving Trust © 1996. Tous droits réservés.

Genius™, Genius CAD Software GmbH et CoKG, sous licence d'Autodesk Inc. pour une utilisation limitée conjointe avec Genius™ 14,

Genius™ LT,Genius™ Desktop,Genius™ Mold,Genius™ Motion,Genius™ Pool,Genius™ Profile,Genius™ SAP,Genius™ TNTet

Cypress Enable™, Cypress Software, Inc.

LUCA TCP/IP Package, Portions Copyright © 1997 Langener GmbH. Tous droits réservés.

Stingray Objective Toolkit & Objective Grid © Rogue Wave Software, Inc.

Bibliothèque de compression de données PKWARE ©, PKWARE, Inc.

Publié par :

Autodesk Development S.à r.l.

Rue du Puits-Godet 6

Case postale 35

2005 Neuchâtel

Suisse.

Table des matières

Partie I Mise en route sur AutoCAD Mechanical 1

Chapitre 1 A propos d'AutoCAD Mechanical 3

Logiciel AutoCAD Mechanical 4

Utilisation d'anciennes données 4

Demarrage d'AutoCAD Mechanical 4

Acces aux commandes AutoCAD Mechanical 5

Aide d'AutoCAD Mechanical. 6

Assistance produit et ressources de formation 6

Fonctions de conception d'AutoCAD Mechanical 7

Structure mécanique 7

Calculus d'ingénierie 10

Générateurs de systèmes de matériel. 10

Dessins de production et détails intelligents. 11

Performances des détails 11

Annotations 12

Contenu standard de Mechanical 12

Outils de pieces normalisées 12

Collaboration 13

Chapitre 2 Commandes d'AutoCAD Mechanical 15

Listerécapitulative des commandes. 16

Chapitre 3 Nouvelles commandes et commandes révisées 33

Commandes révisées 34

Commandes supprimées 36

Nouvelles commandes 37

Nouvellesvariables système. 42

Partie II Leçons d'AutoCAD Mechanical 45

Chapitre 4 Utilisation de gabarits. 47

Termes clés 48

Utilisation de gabarits 49

Configuration des calques de départ 49

Definition des options Mechanical. 50

Définition des limites du dessin 52

Enregistrement des gabarits 52

Utilisation de gabarits 54

Définition de gabarits par défaut 54

Chapitre 5 Utilisation de la structure mécanique. 57

Termes clés 58

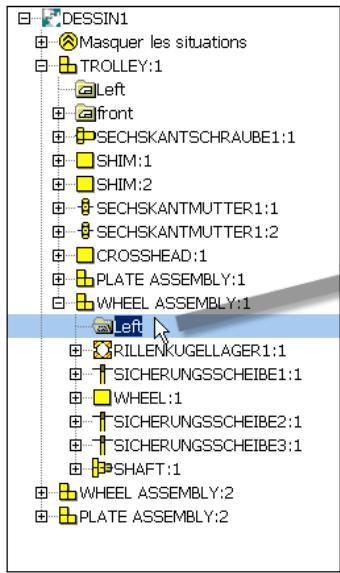

Utilisation de la structure mécanique 59

Application de flux de travail. 60

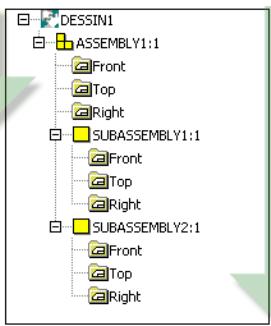

Flux de travail descendant 60

Flux de travail ascendant 61

Flux de travail excentrique 62

Composants, dossiers et navigateur 62

Données associatives. 63

Espace object et structure mécanique. 63

Creation et utilisation d'une structure mécanique 63

Activation de la structure mécanique. 63

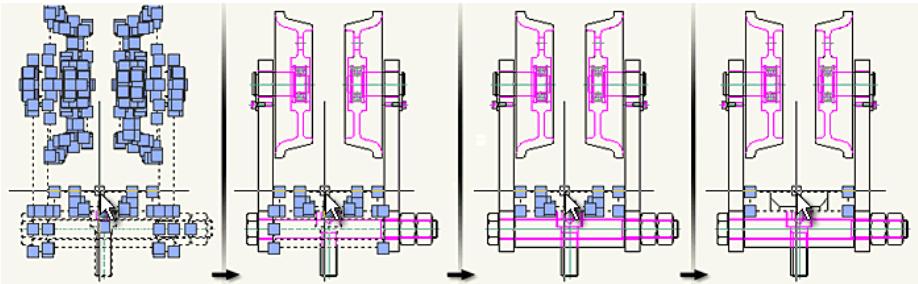

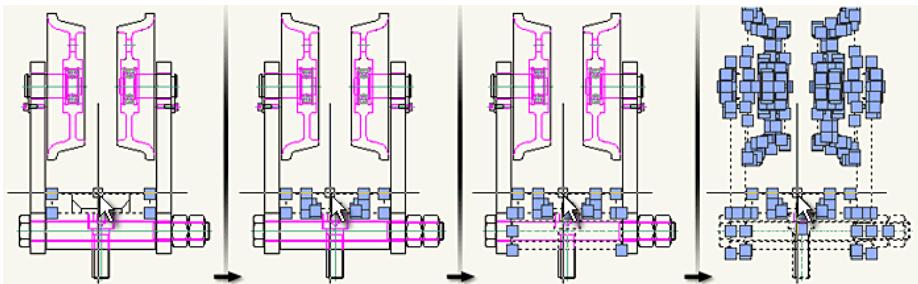

A propos des modes de selection 64

Méthodes de création et de modification de structure mécanique .66

Creation d'un composant de piece 66

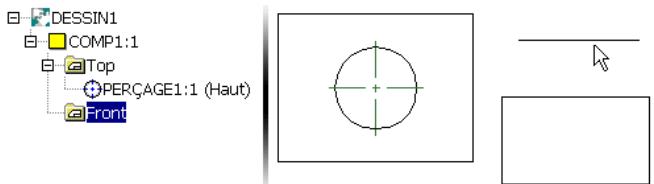

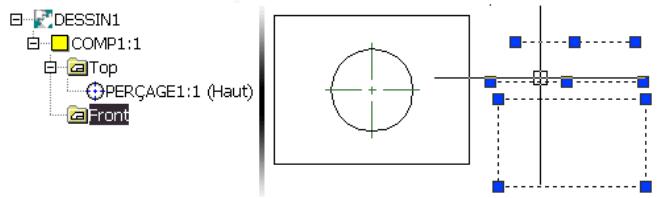

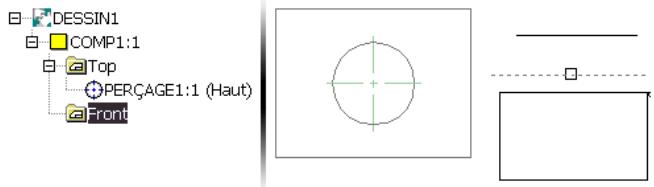

Modification des composants. 69

Creation d'une occurrence d'un composant. 72

Remplacement de la définition d'une occurrence 75

Insertion d'une occurrence de composant 76
Creation d'un composant d'ensemble 77
Utilisation de pieces normalisées et d'assemblages par vis 78
Masquage associatif et structure mécanique 78
Déplacement d'objects dans la structure mécanique 83
Creation de vues d'annotation 86
Utilisation des dossiers. 87
Structure mécanique et nomenclature 87
Vues et filtres du navigateur mécanique 89

Chapitre 6 Utilisation de calques et de groupes de calques 91

Termes clés 92

Utilisation de calques et de groupes de calques 93

Mise en route 93

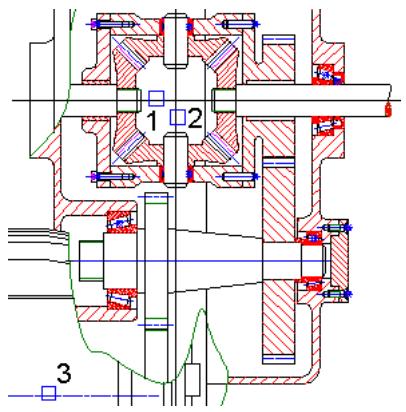

Changement de calque par selection d'objects 94

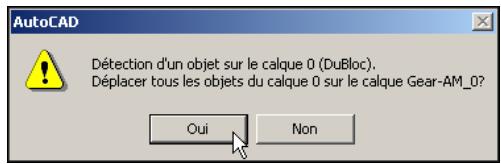

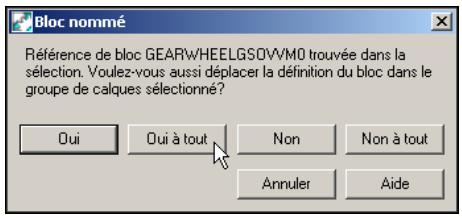

Creation de groupes de calques 96
Copied'objects à l'aide de groupes de calques 101

Chapitre 7 Creation de leviers 105

Termes clés 106

Extension des conceptions 107

Insertion de pieces à partir des bibliothèques 107
Configuration de l'accrochage 109
Création de lignes de construction 110
Creation de lignes de construction supplémentaires 113
Creation de contours et application de congés/arrondis 115
Ajustement des arêtes de projection sur les contours 118

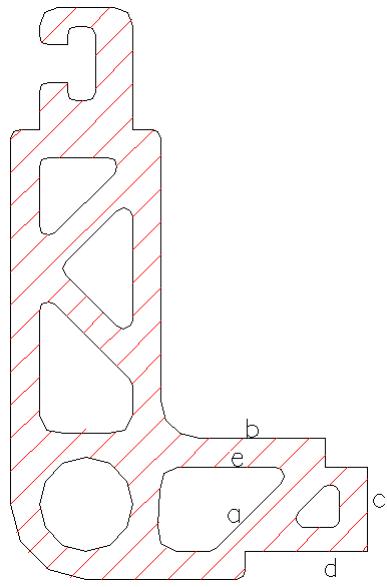

Application de motifs de hachures à des contours 120

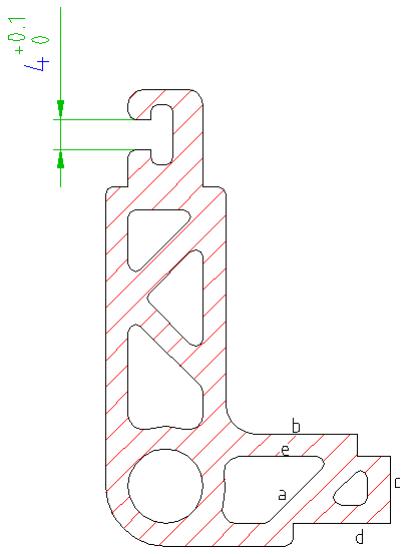

Cotation des contours 121

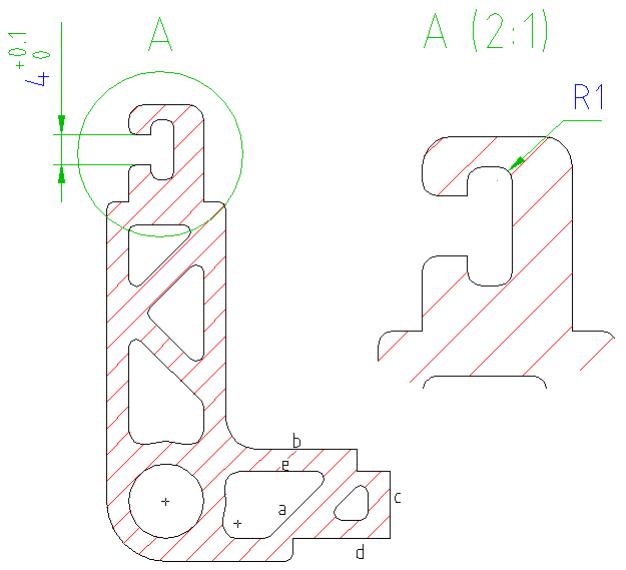

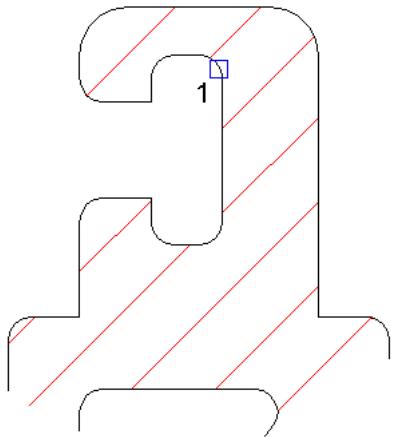

Creation de vues de detail et cotation 123

Chapitre 8 Utilisation de l'espace objet et des presentations 129

Termes clés 130

Utilisation de l'espace objet et des presenta-tions 131

Mise en route 131
Creation de zones d'échelle 131
Creation de vues de détaill 134

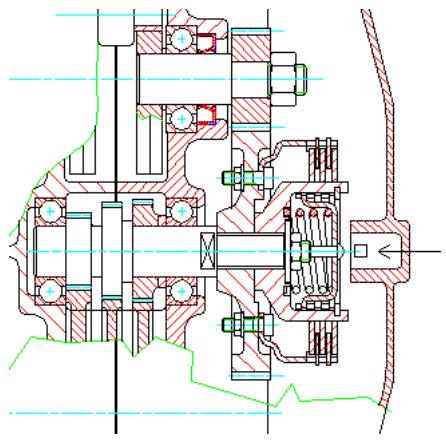

Génération de nouvelles fenêtres 135
Insertion de perçages à l'intérieur des fenêtres 137
Création de sous-ensembles dans de nouvelles presentations 142

Chapitre 9 Cotation 147

Termes clés 148

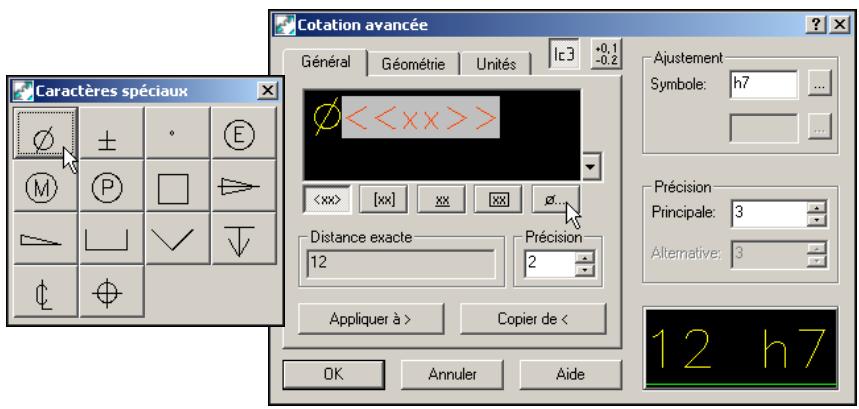

Ajout de cotes aux dessins 149

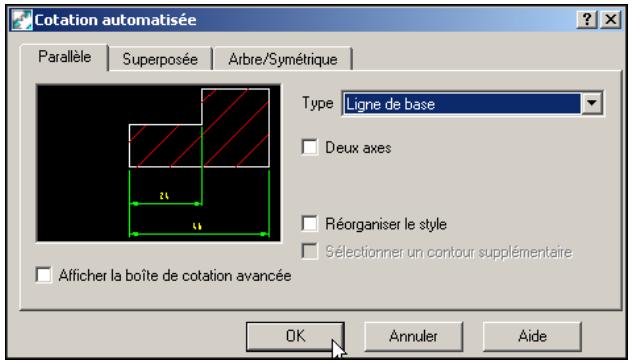

Ajout de cotations automatiques 149

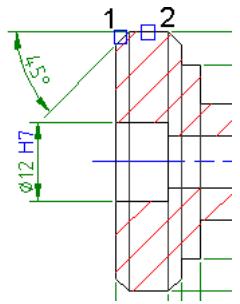

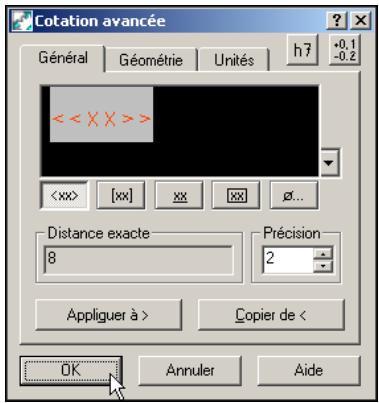

Modification des cotes à l'aide des commandes avancées 153
Coupure de lignes de cote. 156

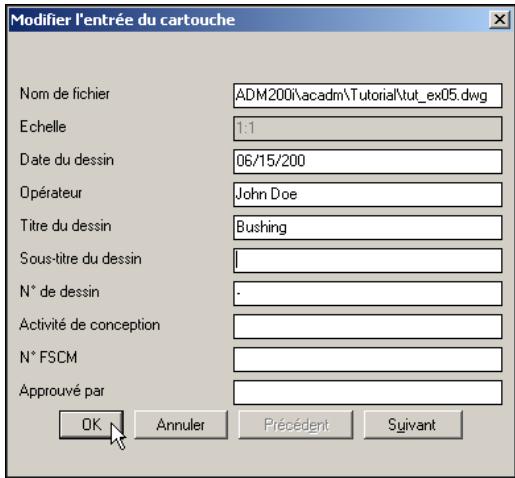

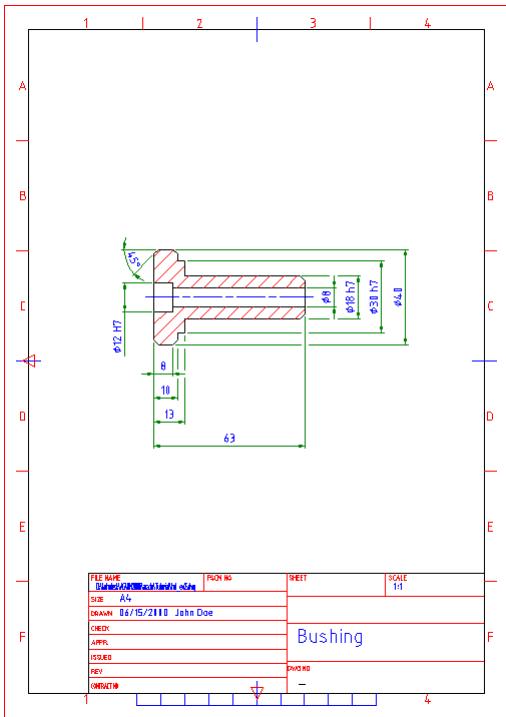

Insertion de cadres de dessin 157
Insertion de listedes d'ajustements. 159

Chapitre 10 Utilisation du masquage des objets 2D et des profilés en acier 2D 163

Termes clés 164
Utilisation du masquage des objects 2D et des profilés en acier 2D.......165

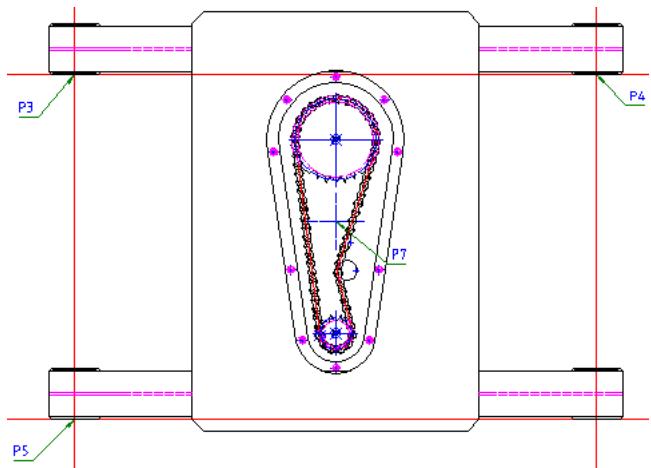

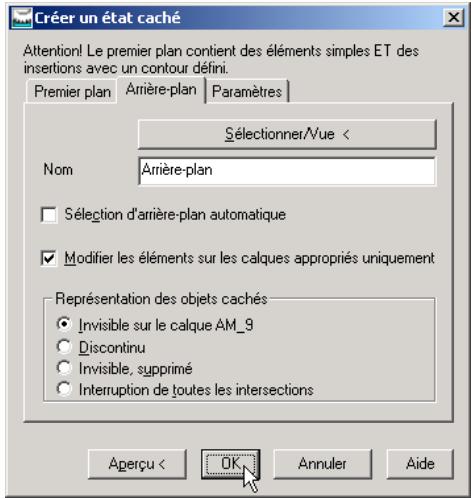

Définition de situations de masquage d'objects 2D. 166

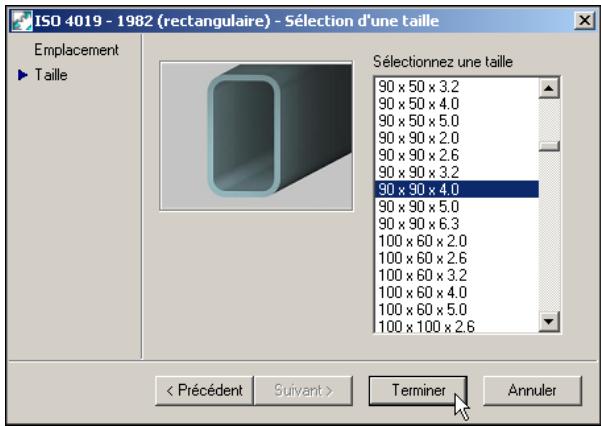

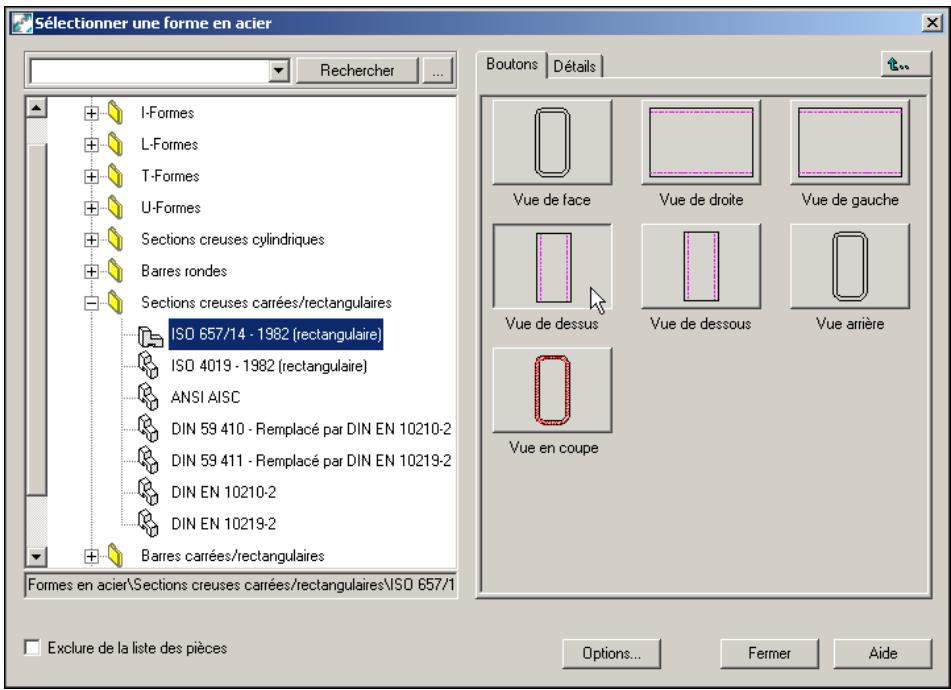

Insertion de profilés en acier 2D. 168
Modification de profilés en acier au moyen des commandes avances. 171
Modification des situations de masquage des objets 2D 172

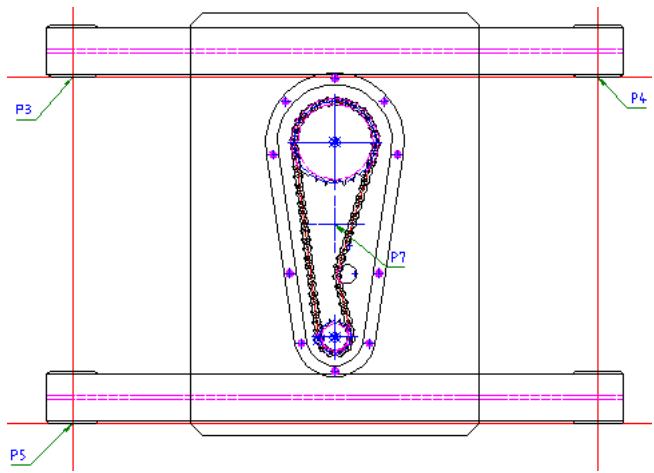

Copie et déplacement de situations de masquage d'objects 2D . . .174

Chapitre 11 Utilisation de pieces normalisées 179

Termes clés 180
Utilisation de pieces normalisées. 181

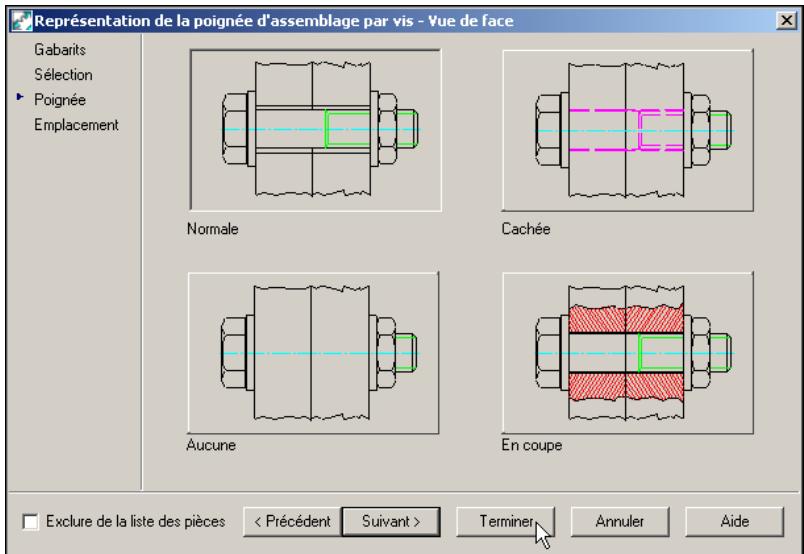

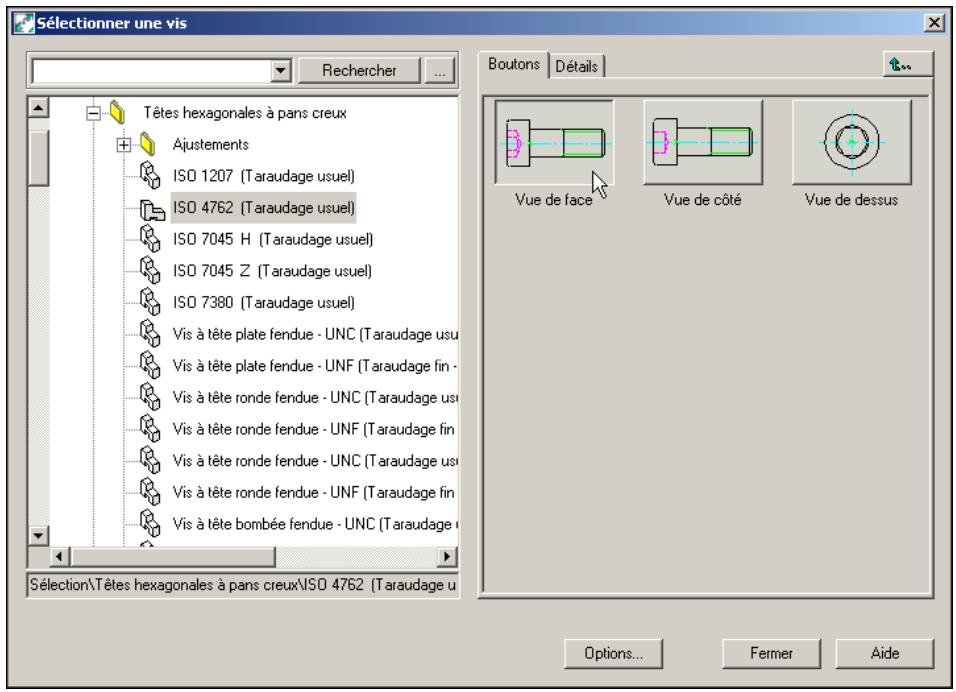

Insertion d'un assemblage par vis. 182
Copie d'un assemblage par vis à l'aide de l'option Copie avancée..187

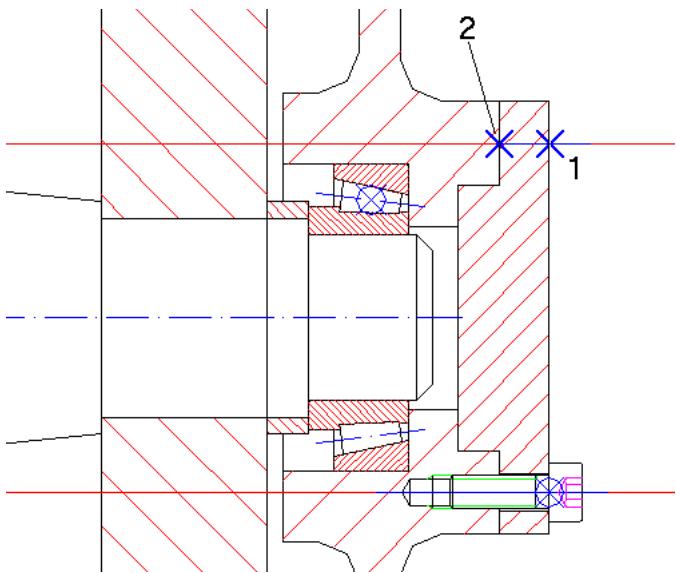

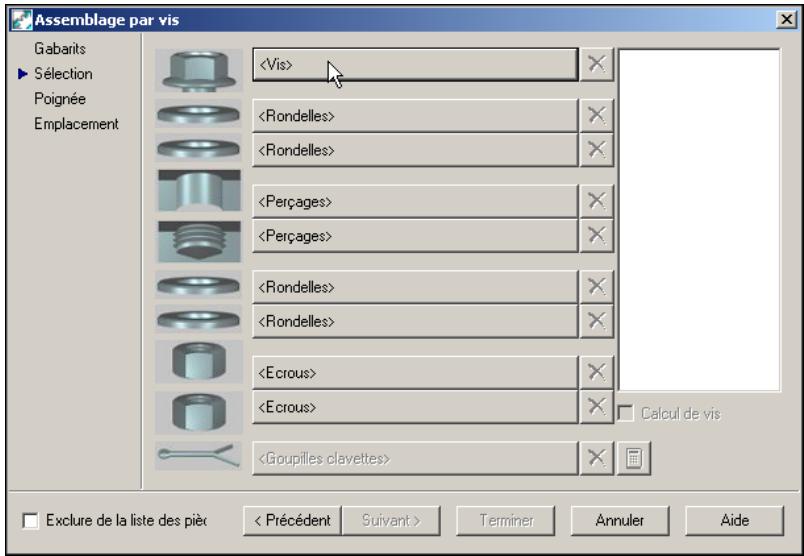

Creation d'un gabarit de vis 189
Modification d'un assemblage par vis à l'aide de l'options Modification avancée. 197

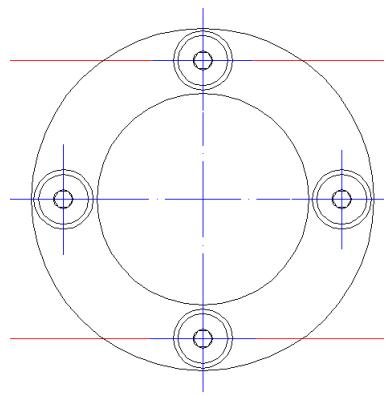

Utilisation de l'option Vues avancées. 201
Suppression à l'aide de l'option Suppression avancée 203

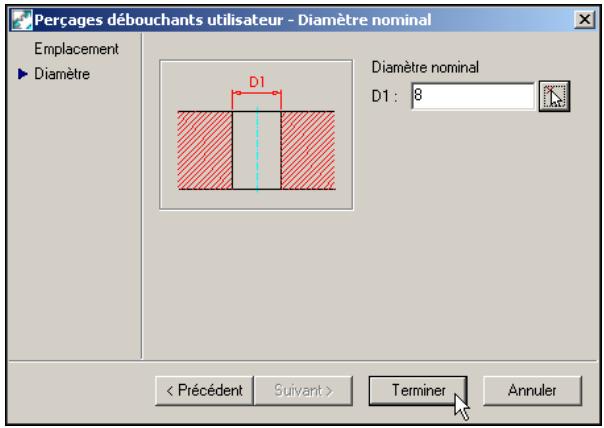

Insertion d'un perçage 206

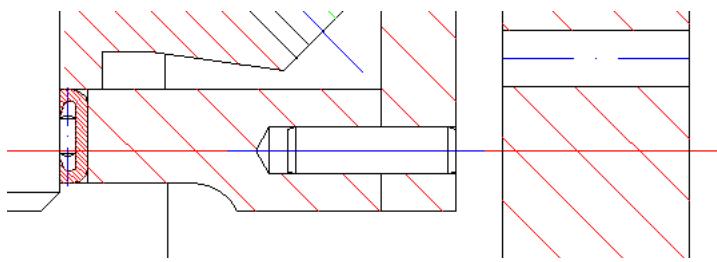

Insertion d'une goupille 208
Désactivation des traits d'axe dans la configuration 211
Masquage de lignes de construction. 212
Simplification de la représentation des pieces normalisées 213

Chapitre 12 Utilisation des nomenclatures et des listedes de pieces 217

Termes clés 218
Utilisation d'une liste de pieces. 219

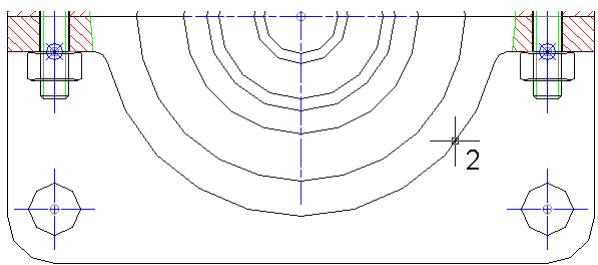

Insertion de reférences de pieces 219

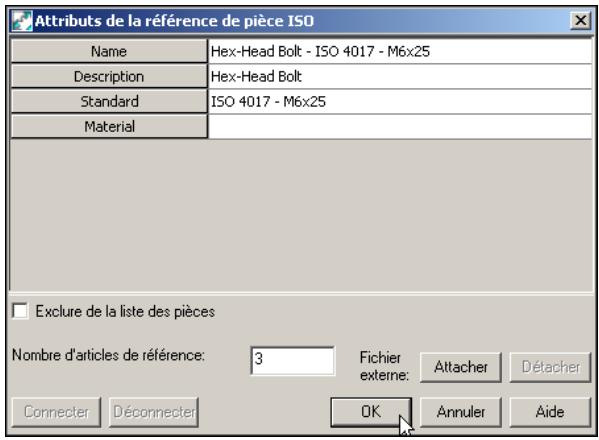

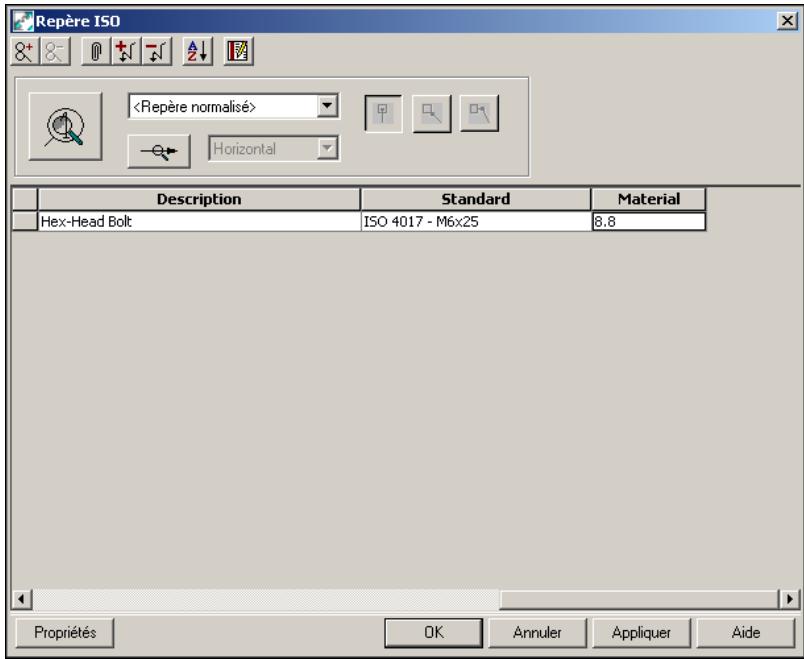

Modification d'une reférence de piece. 222

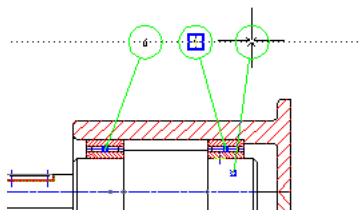

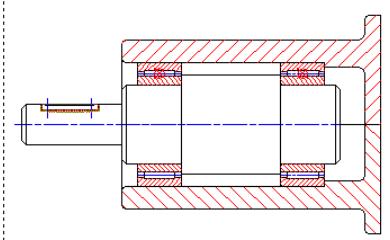

Placement de repres 224
Creation de listedes de pieces 229

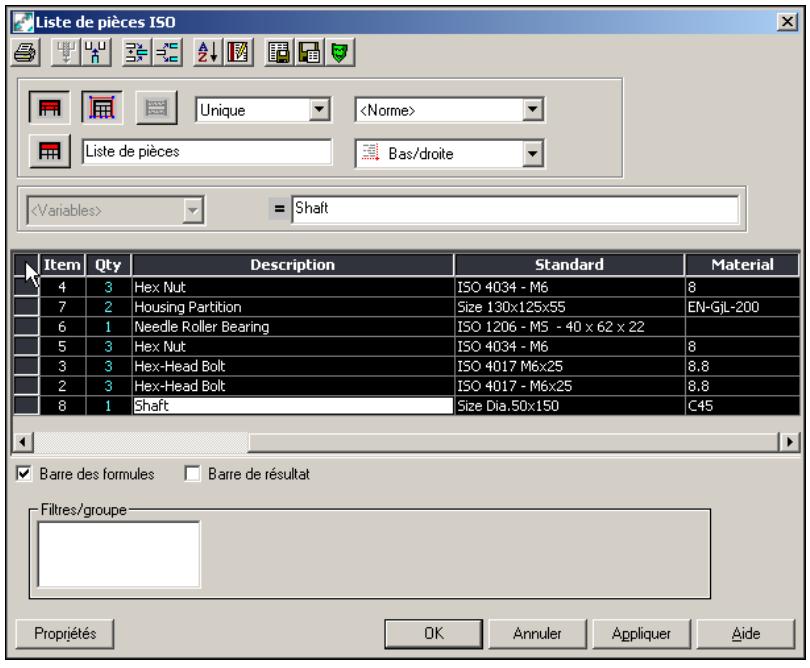

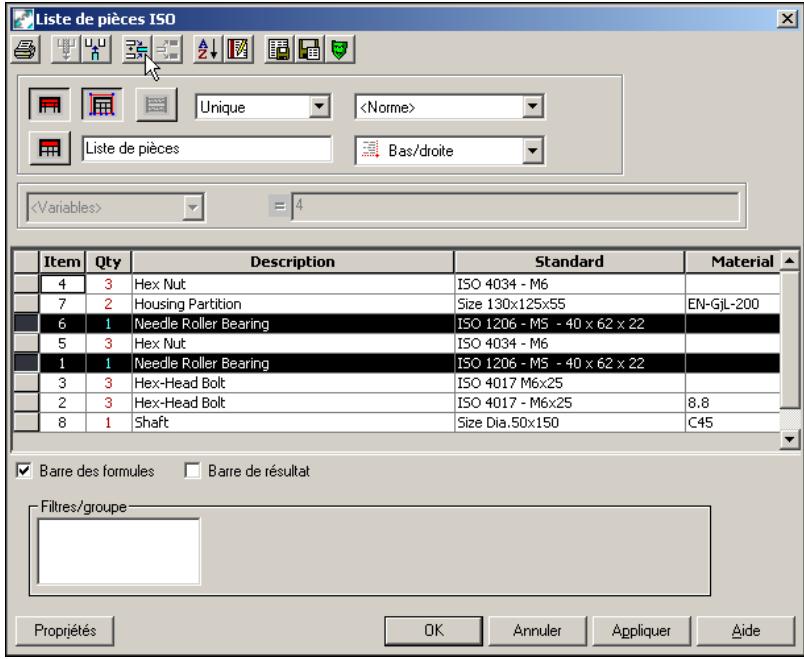

Fusion et scission des éléments d'une liste de pieces 234
Groupement de repres 238
Tri et renumerotation des éléments des listedes de pieces 240
Utilisation de filtrés 243

Chapitre 13 Creation d'arbres à l'aide de pieces normalisées 247

Termes clés 248

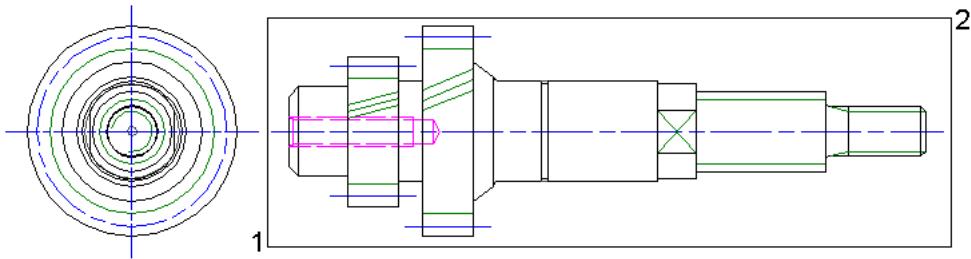

Creation d'arbres 249
Configuration des options d'accrochage 250

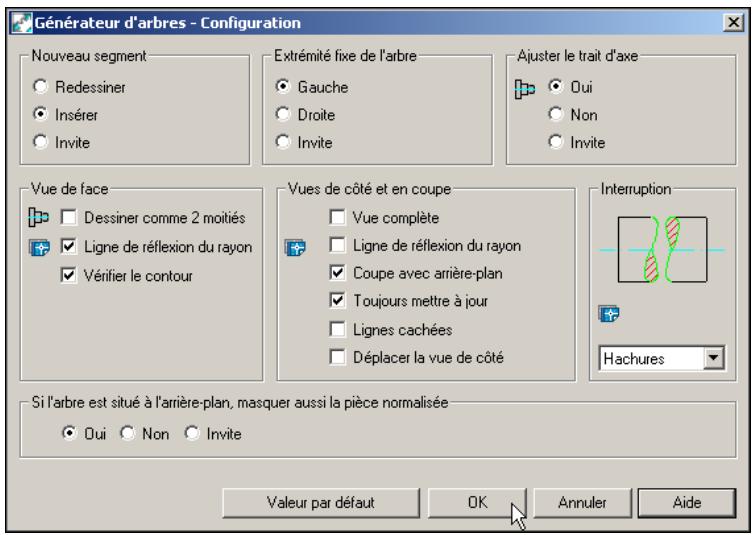

Configuration du générateur d'arbres 251

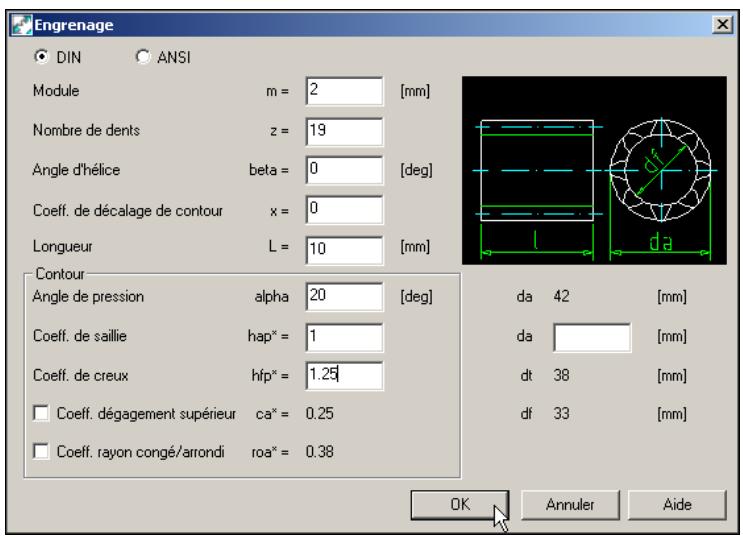

Création de coupes d'arbre cylindriques et d'engrenages 253
Insertion de contours spline 256

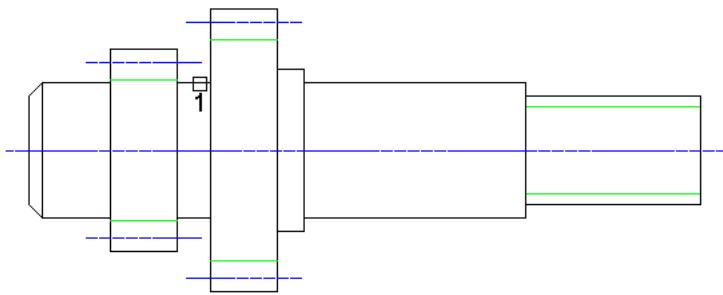

Insertion de chanfreins et de congés/arrondis 257

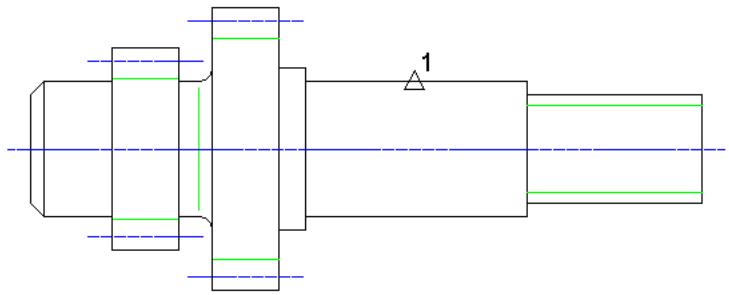

Insertion d'une interruption d'arbre 258
Creation d'une vue de cotoé d'un arbre. 259
Insertion d'un taraudage sur un arbre 260

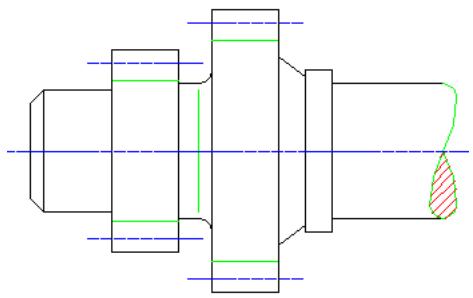

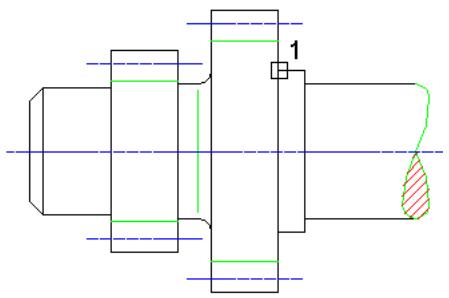

Modification et insertion d'une coupe d'arbre 261
Remplacement d'une coupe d'arbre. 262

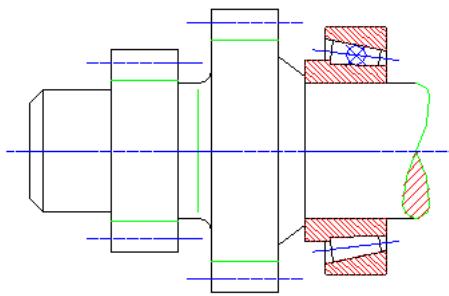

Insertion d'un roulement. 264

Chapitre 14 Calcul d'arbres 269

Termes clés 270
Calcul d'arbres 271
Creation du contour d'un arbre. 272
Spcification de la matière. 273

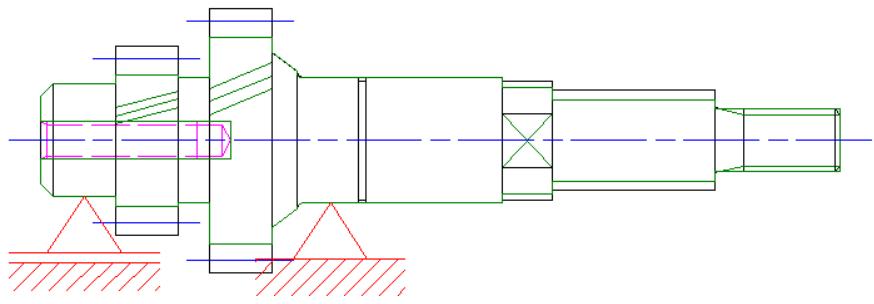

Positionnement des supports d'arbre. 275
Spec fication des charges d'un arbre 275
Calcul et insertion des résultats 278

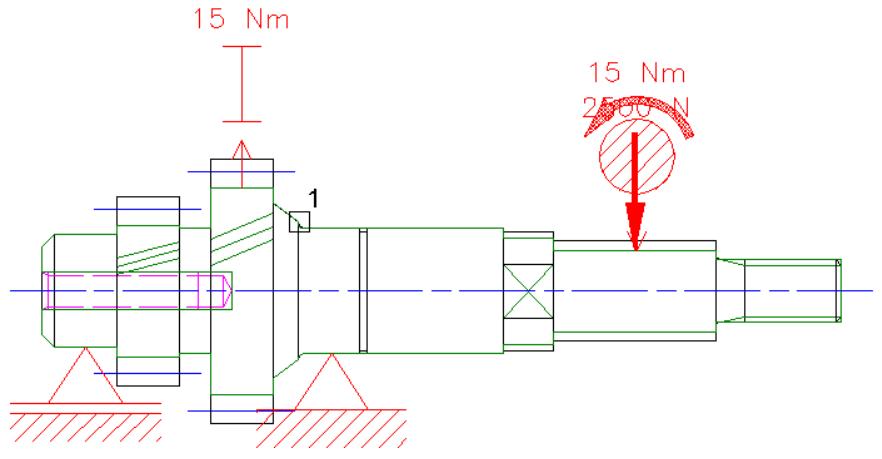

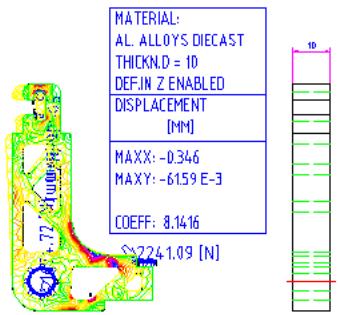

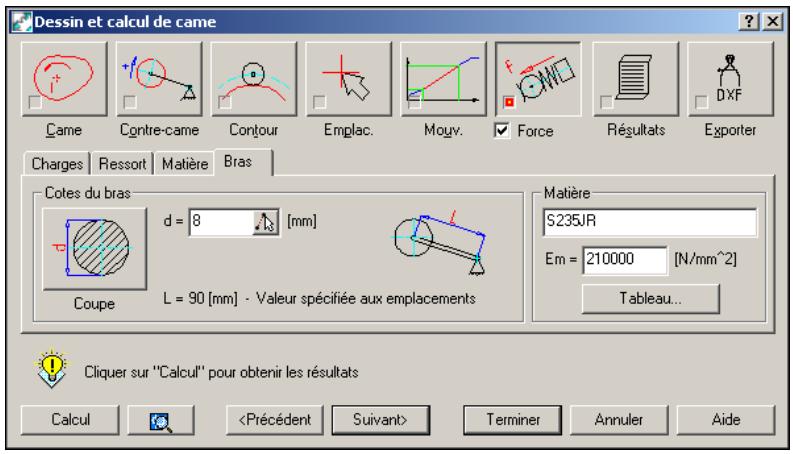

Calcul de la force d'un arbre 281

Chapitre 15 Calcul des moments d'inertie et des lignes de fléchissement . . . 285

Termes clés 286

Calcul des moments d'inertia et des lignes de fléchissement 287

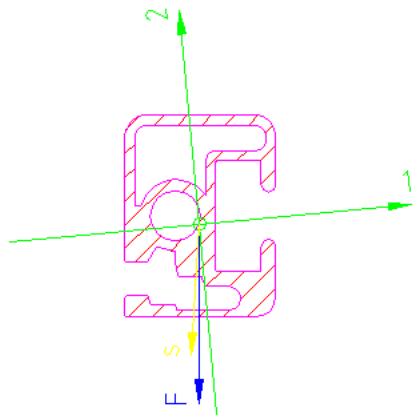

Calcul des moments d'inertie 288

Calcul de la ligne de fléchissement. 289

Chapitre 16 Calcul de chaines. 295

Termes clés 296

Calcul de chaînes 297

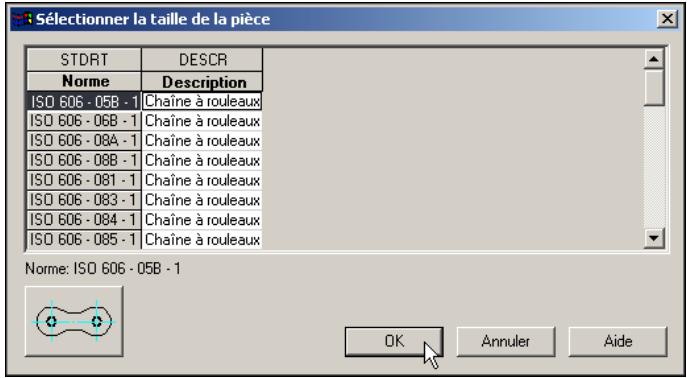

Calcul de la longueur 298

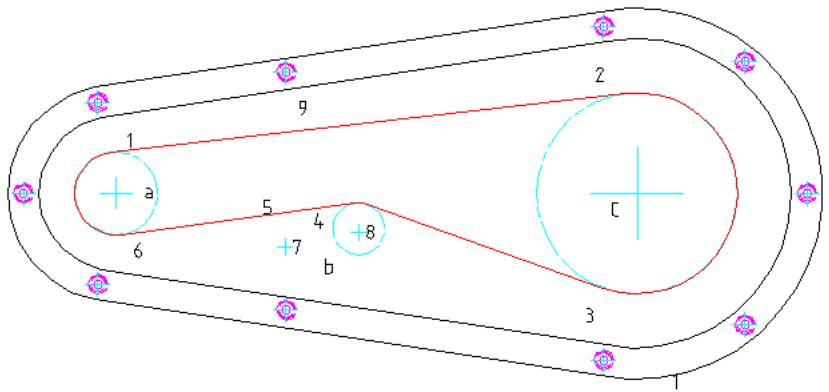

Optimisation de la longueur de la chaîne 301

Insertion de roues dentées 303

Insertion d'une chaine 307

Chapitre 17 Calcul de ressorts 309

Termes clés 310

Calcul deressorts 311

Activationdescalculderessort. 312

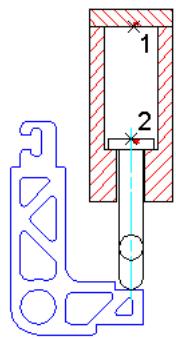

Spcification des restrictions du ressort 314

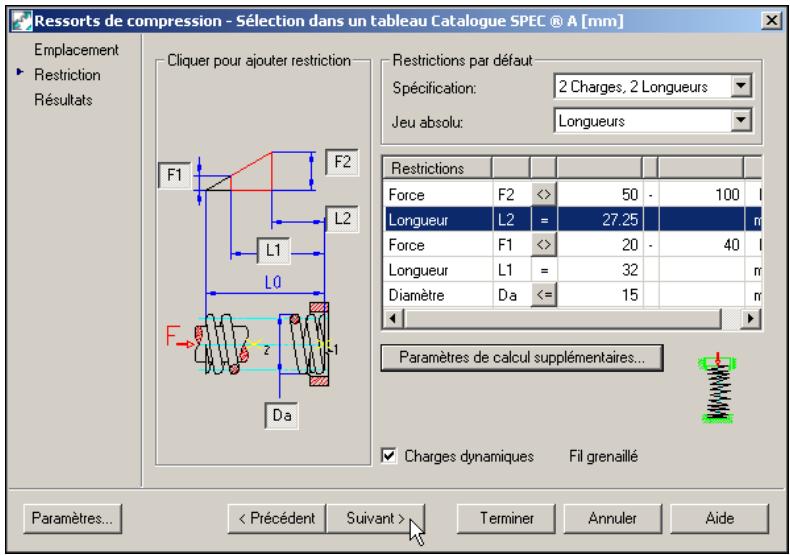

Calcul et selection du ressort 317

Insertion du ressort. 319

Creation de vues de ressorts à l'aide de l'option Vues avances. . . .320

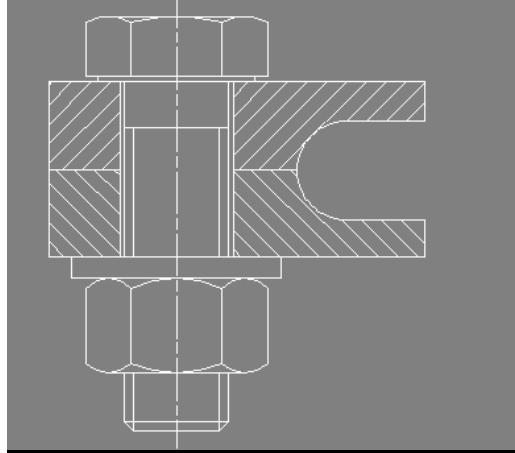

Chapitre 18 Calcul d'assemblages par vis. 323

Termes clés 324

Méthodes de calcul des vis. 325

Utilisation du calcul de vis autonome 326

Selection et specifications d'une vis. 326

Selection et specifications d'un écrou 329

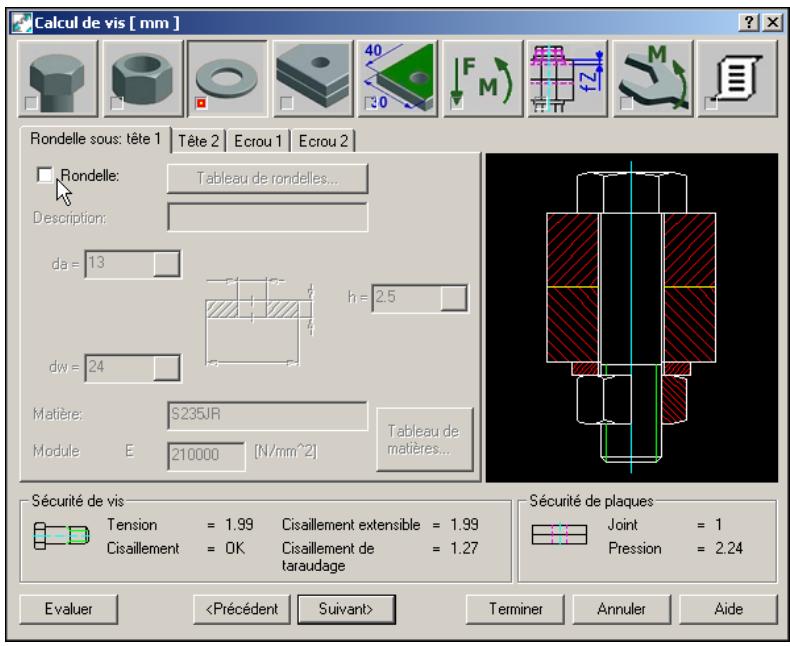

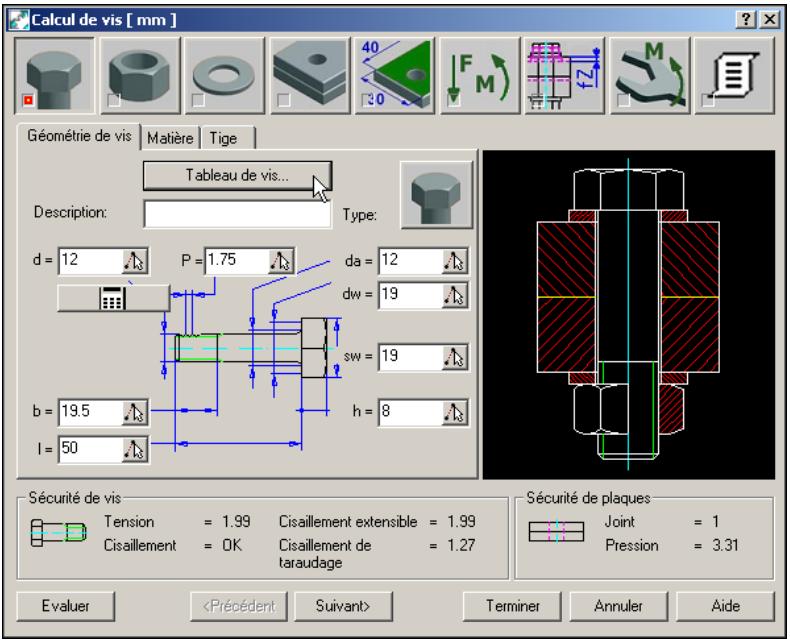

Selection et specifications d'une rondelle 330

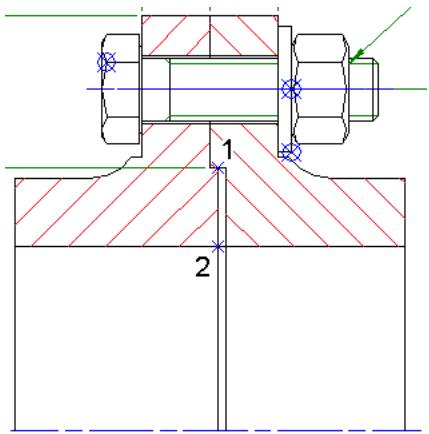

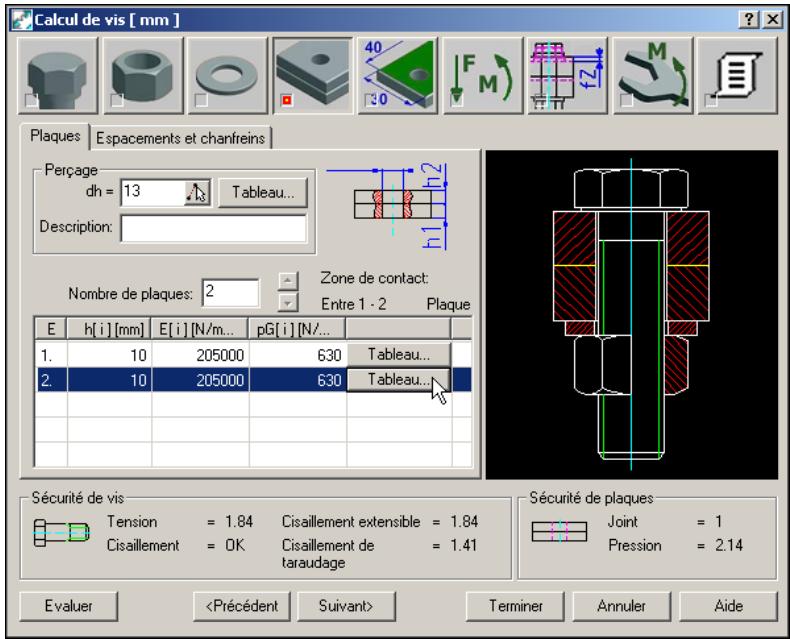

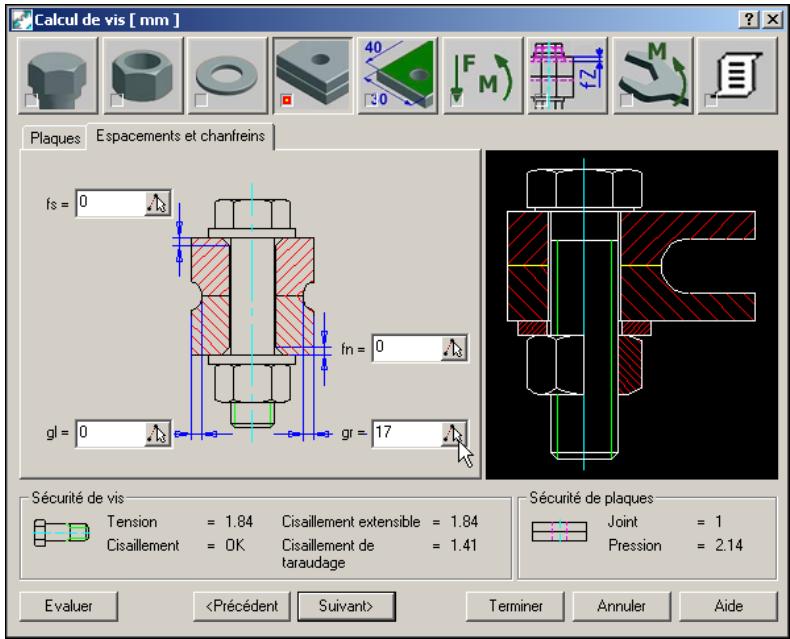

Spcification de la geometrie et des propriétés des plaques. 331

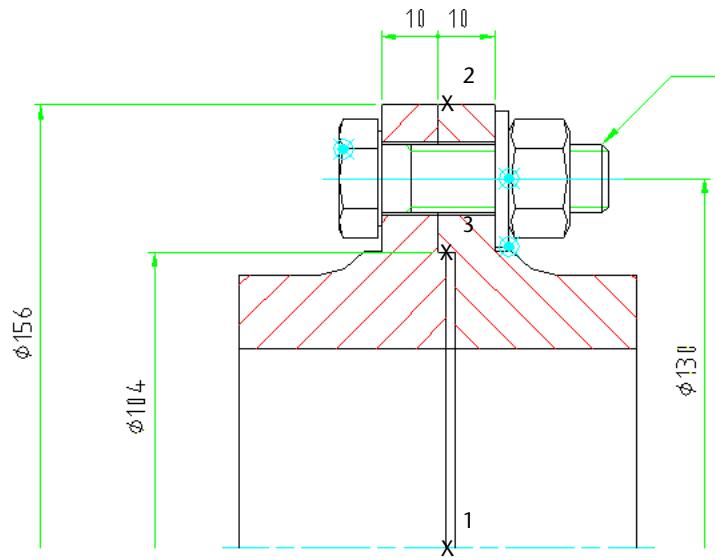

Spcification de la zone de contact. 333

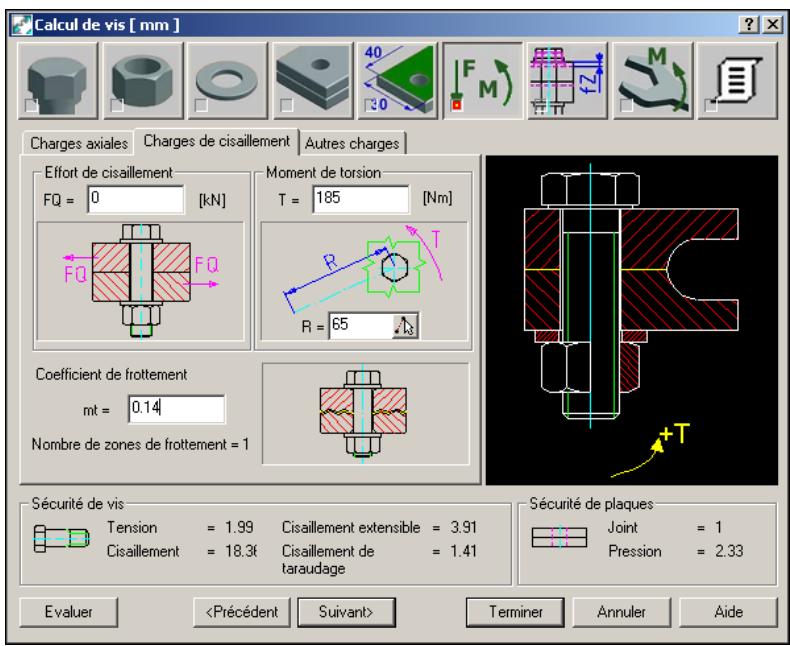

Définition des charges et des moments 335

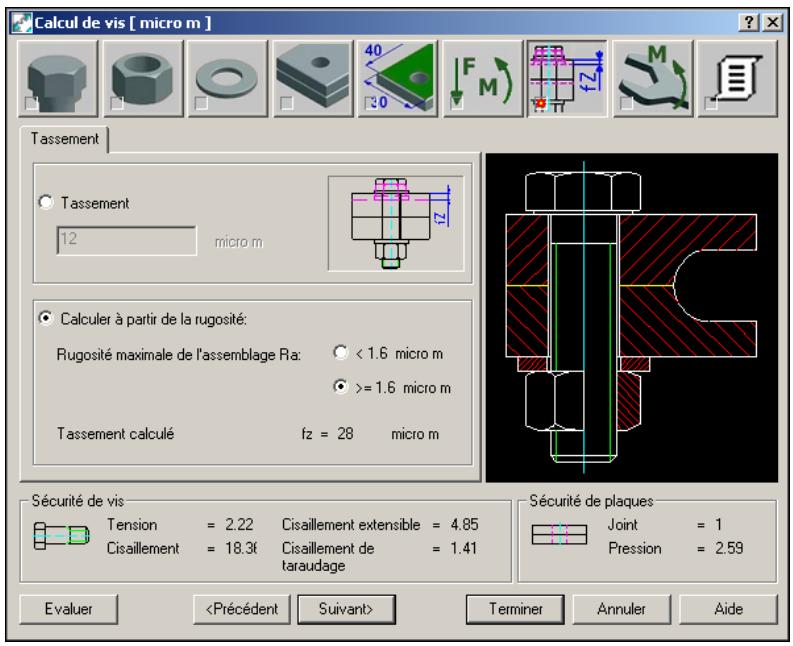

Spcification des propriétés de tassement 337

Specification des propriétés de serrage 338

Creation et insertion de blocs de résultats 339

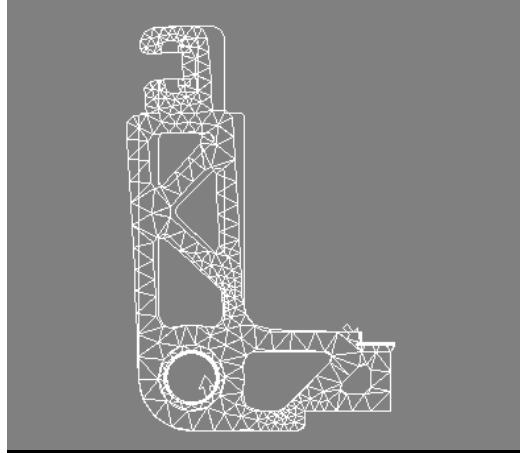

Chapitre 19 Calcul de contraintes par MEF 341

Termes clés 342

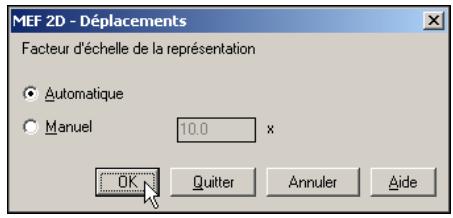

MEF 2D 343
Calcul de la contrainte dans les pieces 345
Définition des charges et des supports 346
Calcul des résultats. 348
Evaluation et affinage de la maille. 349
Affinage des dessins 351
Nouveau calcul des contraintes 352

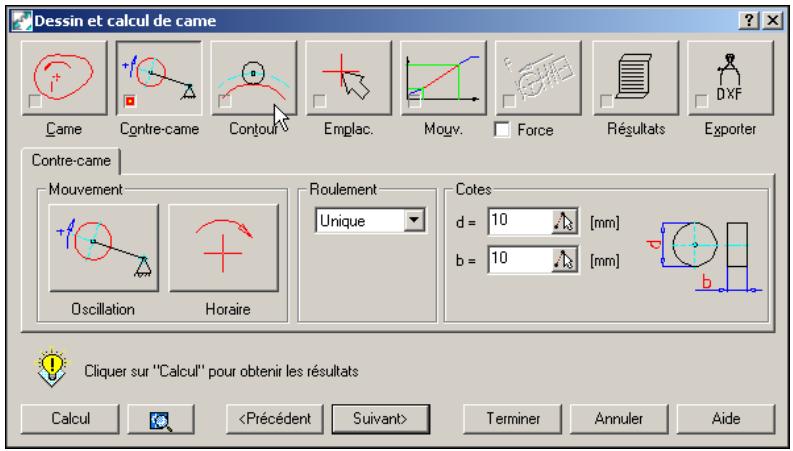

Chapitre 20 Conception et calcul des cames 357

Termes clés 358
Conception et calcul des cames 359

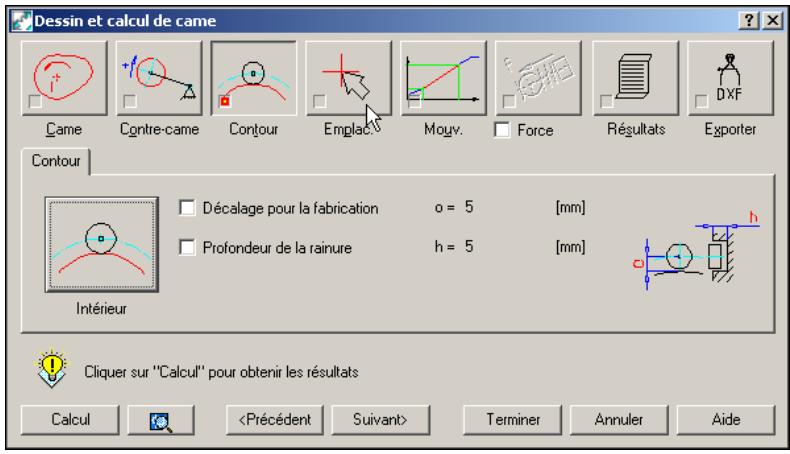

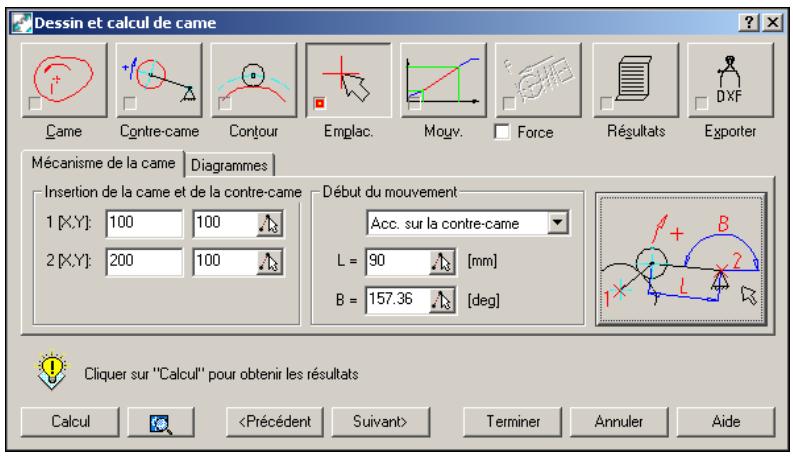

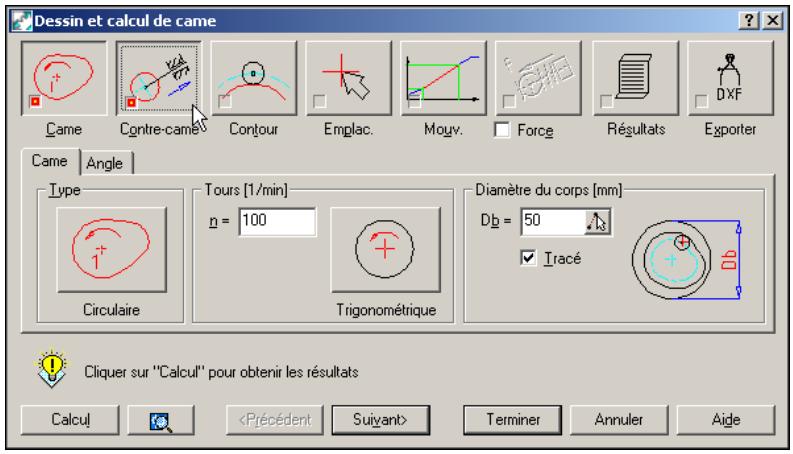

Demarrage de la conception et du calcul de la came 360

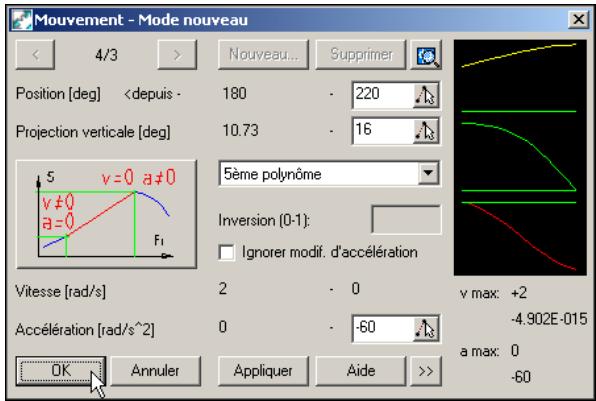

Définition des sections de déplacement 363

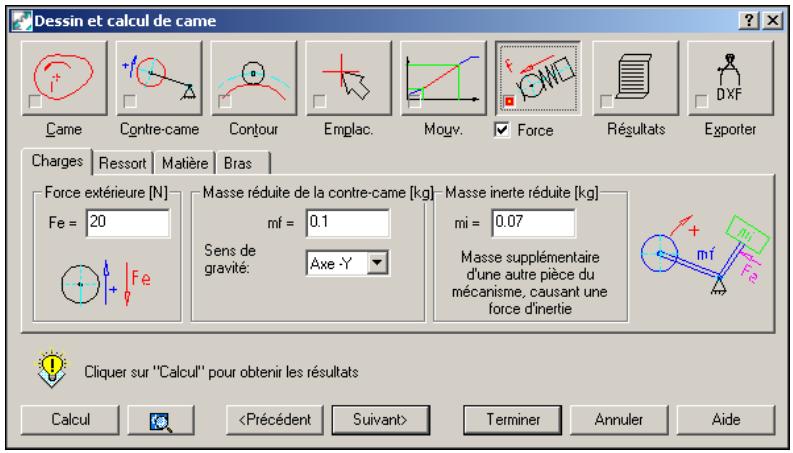

Calcul de la force des ressorts 369

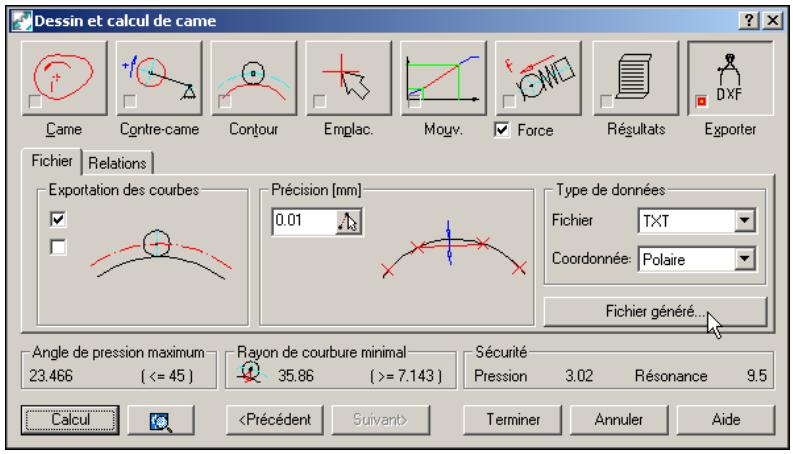

Exportation des données de lacame et affichage des résultats. 372

Annexe A Icônes des barres d'outils 375

BarredoutilsPrincipal 376
BarredoutilsPrincipal-Nouveau. 376

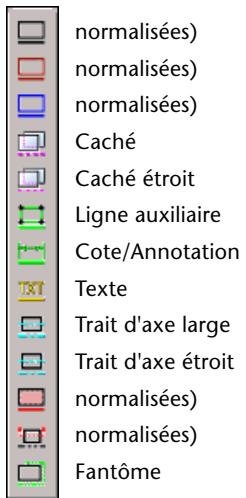

Barred'outilsPrincipal-Calque de base. 376
Barred'outilsPrincipal-Fonctionsdecalques. 377
Barredoutilsprincipal-DesignCenter 377
BarredoutilsPrincipal-Modificationavancée 377
BarredoutilsPrincipal-Suppressionavancée 378
Barred'outilsPrincipal-Copieavancée 378
BarredoutilsPrincipal-Cotationavancée. 378
BarredoutilsPrincipal-Accrochageavancé. 379
BarredoutilsPrincipal-Renseignements. 379
Barred'outilsPrincipal-Scu 379

Barredoutils ZOOM 380

Barred'outilsZoom-ZoomTempsreel 380

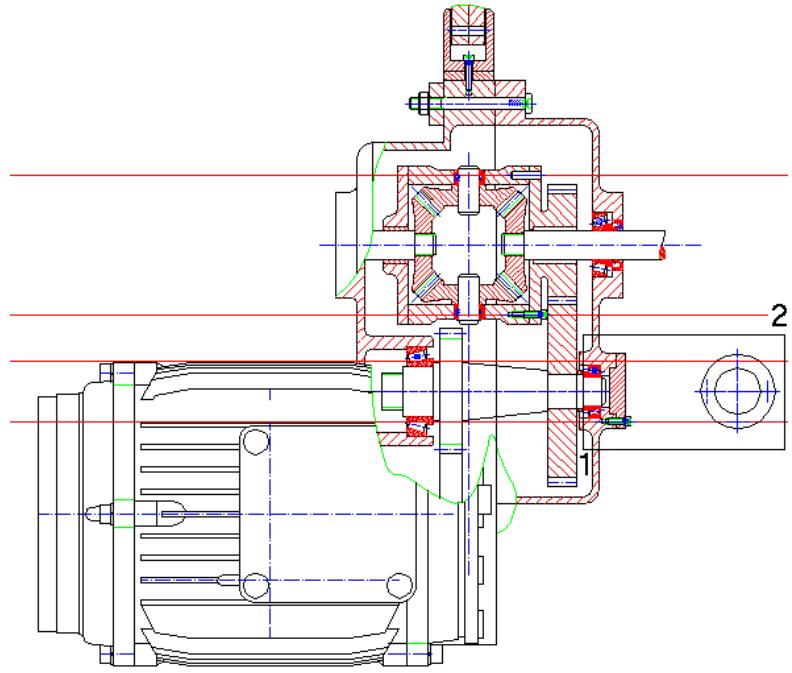

BarredoutilsZoom-ZoomFenetre 380

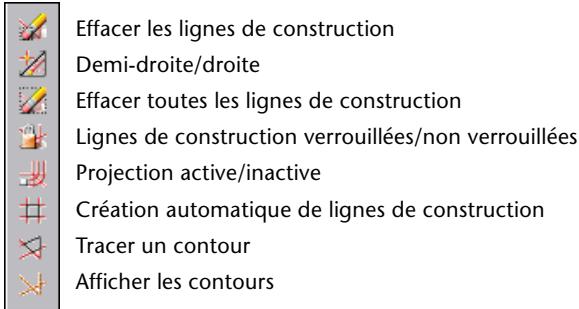

Barredoutils Dessin 380

BarredoutilsDessin-Lancer la barredouts Desseriner. 381
Barredoutils Dessin-Lancer la barredouts Edition. 384
Barredoutils Dessin-Nouvelle structure. 385
Barde d'outils Dessin - Modification de la structure 385
BarredoutilsDessin-Detail. 385
Barred'outilsDessen-Masquageassociatif. 385

Barredoutils Assistance 386

Barredoutils Assistance-Creation deblocss.386
Barredoutils Assistance-Insertion de xrefsblocs.386
Barde d'outils Assistance - Cartouche 386
Barredoutils Assistance-Texte 387

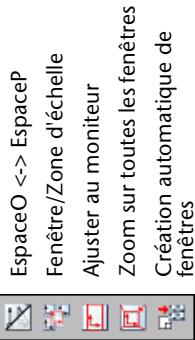

Barredoutils Assistance-Espace papier/objet. 387

Barredoutils Annotation 388

Barredoutils Annotation-Symboles. 388
Barredoutils Annotation-Note deligne de repere 388
Barde d'outils Annotation - Base de données de nomenclature. . .388

BarredoutilsContenu 389

Contenu-Vis 389

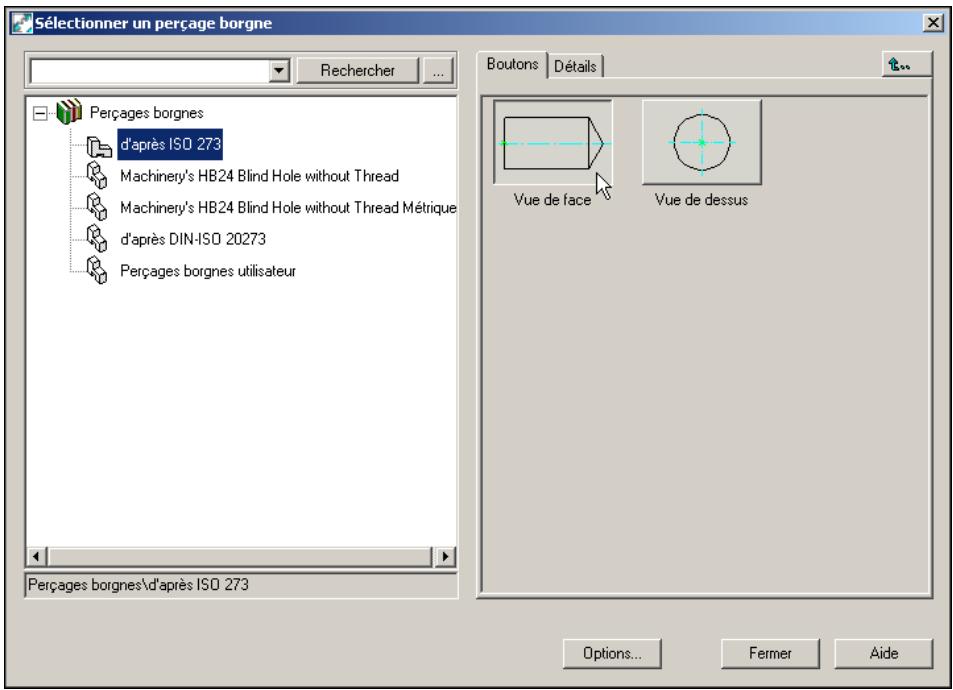

Contenu - Percages. 389
Contenu - Générateur d'arbres 390
Contenu - Pièces normalisées. 390
Contenu - Ressorts 390
Contenu-Calcul 390

BarredoutilsAccrochageavancé. 391

Barde d'outils Accrochage avancé - Filtre de coordonnées .391
BarredoutilsAccrochageavancé-Compas. 392

Annexe B Spécifications des calques. 393
Annexe C Attributes de cartouche 397
Annexe D Touches de raccourci 401
Index 407

Partie I Mise en route sur AutoCAD Mechanical

La Partie I vous initie à l'utilisation de votre logiciel AutoCAD® Mechanical.

Elle comporte une presentation des fonctionnalités du produit, un récapitulatif des commandes avec les boutons de barre d'outils et les descriptions correspondantes, ainsi qu'un récapitulatif des nouvelles commandes et des commandes révisées de cette version d'AutoCAD Mechanical.

Cette partie contient également des informations sur les méthodes qui permettent d'acceder aux commandes, sur l'aide d'AutoCAD Mechanical, sur l'assistance produit et les ressources de formation.

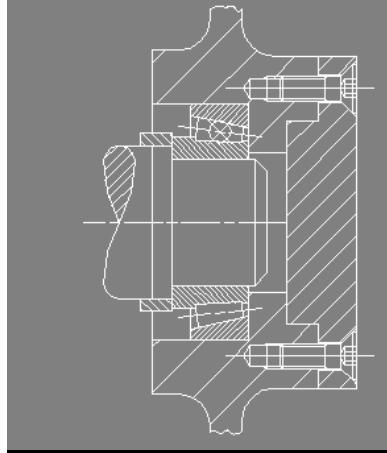

A propos d'AutoCAD Mechanical

Dans ce chapitre

1

Ce chapitre fournit des informations sur le logiciel

AutoCAD® Mechanical. Il décrit le logiciel, les

fonctionnalités élémentaires de conception du logiciel, ainsi que les méthodes d'accès aux commandes.

Il fournit également une courte presentation de l'aide, ainsi que des informations sur la localisation des

ressources pour l'apprentissage du logiciel, la formation et l'assistance.

A propos du logiciel AutoCAD Mechanical
Utilisation d'anciennes données
Fonctions de conception du produit
Accès aux commandes
Aide d'AutoCAD Mechanical
■ Assistance et resources de formation
Systeme d'aide

Logiciel AutoCAD Mechanical

AutoCAD Mechanical est une solution de conception et de dessin mécanique 2D pour ingénieurs, concepteurs et dessinateurs. Ses fonctionnalités intelligentes de production, de dessin et de définition détaillée réduisent le temps nécessaire à la création et à la modification des concepts 2D de production. AutoCAD Mechanical introduit de nombreux concepts 3D dans un environnement 2D familier. Il fonctionne avec AutoCAD, son interface conviviale de palettes et sa fonctionnalité de xréf qui contribue à réduire le temps de travail.

Le logiciel de conception AutoCAD Mechanical contient AutoCAD Mechanical et AutoCAD. La boîte de dialogue Options vous permet de personneliser les paramètres d'AutoCAD Mechanical et d'AutoCAD.

Utilisation d'anciennes données

Les outils de migration d'anciennes données sont installés automatiquement lorsque vous installez le logiciel AutoCAD Mechanical. Un autre utilitaire permet d'ajouter une structure aux anciens fichiers une fois la migration effectuee.

L'application intégrée Autodesk® IGES Translatorer est installée en même temps qu'AutoCAD Mechanical. Elle permet de transférer et de partager des données de CAO entre différents systèmes de CAO/FAO/IAO.

Vou puez enregister les nouveaux fichiers générés par AutoCAD Mechanical au format de versions précédentes de manière à exécuter plusieurs versions d'AutoCAD Mechanical dans un même environnement.

Démarrage d'AutoCAD Mechanical

Démarrez AutoCAD Mechanical en procédant de l'une des manières suivantes :

■ Cliquez sur Demarrer sur la barre des tâches, puis choisissez Programmes. Sélectionnez Autodesk > AutoCAD Mechanical.
Sur le bureau, cliquez deux fois sur l'icone d'AutoCAD Mechanical :

Accès aux commandes AutoCAD Mechanical

AutoCAD Mechanical you permit d'utiliser les commandes et de gerer la creation de vos dessins selon différentes méthodes.

Voutrouverez ci-dessous une liste d'exemples de méthodes d'accès disponibles :

Menu contextuel Cliquez dans la zone graphique avec le bouton droit de la souris etCHOisissez Modification avancée.

Bouton Modification avancée

Menu Modifier Commandes avancées Modification avancée

Les procédures pas à pas des éléments de la deuxième partie duprésent manuel indiquent le nom de la commande dans leur texte d'introduction. Le bouton approprié est affiché dans la marge, en regard de la méthode d'accès préconisée. Dans les éléments, la méthode d'accès par menus contextuels est utilisé lorsque ces menus changent en fonction des opérations réalisées. La méthode du navigateur est employée lorsqu'elle permet de gagner du temps et de sauter des étapes. Toutefois, vous pouvez utiliser toute autre méthode.

Voutrouverez ci-dessous un exemple des méthodes utilisées dans les leçons.

1 Utilise la commande AMPOWEREDIT pour modifier une fonction.

Menu contextuel Cliquez dans la zone graphique avec le bouton droit de la souris etCHOisissez Modification avancée.

REMARQUE Pour rechercher l'emplacement d'un bouton de barre d'outils spécifique, consultez l'annexe A.

Aide d'AutoCAD Mechanical

L'aide d'AutoCAD Mechanical offre des informations concernant AutoCAD Mechanical avec Power Pack.

Structurée de manière à faciliter la consultation, elle est composée des éléments suivants :

• Informations organises suivant les principales fonctionnalités d'AutoCAD Mechanical, avec des pages Comment, Aperçu, et A propos de pour chacune d'entre elles
• Informations propres à chaque fonction du programme
• Concepts et procédures concernant les nouvelles fonctions de la version actuelle
  Index de mots-clés et fonction de recherche
  ■ Présentation des commandes (documentation imprimable)
  Guides relatifs aux variables système et aux touches de raccourci
• Accès à l'assistance technique avec liens intégrés vers des solutions

Pour acceder à l'aide, effectuez l'une des opérations suivantes :

Dans le menu Aide, selectionnez Rubriques d'aide de Mechanical.
Cliquez sur le bouton Aide de la barre d'outils standard.
Appuyez sur F1
Cliquez sur le bouton Aide dans une boite de dialogue.

Assistance produit et ressources de formation

Les sources pour l'assistance produit, ainsi que pour l'apprentissage et la formation sont répertoriées sur le site Web Autodesk à l'adresse http://www.autodesk.fr. Vous trouvrez sur le site les liens vers les ressources d'assistance produit, de formation et de consultation, notamment :

• Les centres de formation : à la page http://www.autodesk.fr/, cliquez sur Société. Cliquez ensuite sur Présentation Autodesk puis Nos Partenaires et Centres de Formation Agréés : ATC
  La liste des revendeurs et formateurs agrésés Autodesk : à la page http://www.autodesk.fr/, cliquez sur Société. Cliquez ensuite sur Présentation Autodesk puis Nos Partenaires et Revendeurs Agréés : ASC / AAD

Le programme AOTC est un logiciel d'apprentissage Autodesk dirigé par un instructeur. Pour vous inscrite à une session de formation, adressez-vous à un centre de formation Autodesk agréé, à un revendeur Autodesk agréé ou à un centre de systèmes Autodesk agréé.

Fonctions de conception d'AutoCAD Mechanical

Cette section présente les fonctionnalités du logiciel AutoCAD Mechanical, notamment de nombreuses fonctions de conception 2D entièrement nouvelles.

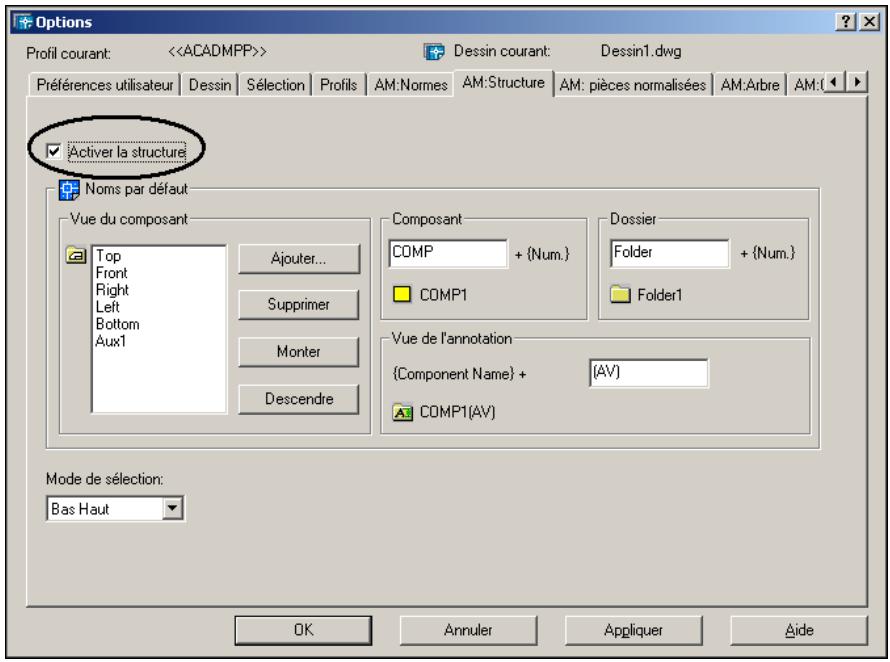

Structure mécanique

La structure mécanique se compose d'une suite d'outils de structure 2D pour l'organisation des dessins et la réutilisation des données associatives. Les possibilités de réutilisation dans les blocs et l'accessibilité dans les groupes de calques sont associées dans la structure mécanique. Lorsque vous démarrez AutoCAD Mechanical, l'environnement de structure mécanique est activé par défaut. Vous pouvez également travailler en le désactivant.

Les outils de structure mécanique sont les suivants :

• Une interface de navigation pour la conception mécanique 2D structure ou les pieces, les ensembles, les vues et les dossiers contenant des données associées sont organises, structurés et gérés. Les pieces normalisées sont automatiquement organises et gérées dans le navigateur. Il est possible d'acceder à tous les composants par le biais du navigateur, car de nombreux filtres et fonctions peuvent être définis de façon à contrôler le type et le niveau de détaïl des informations affichées.

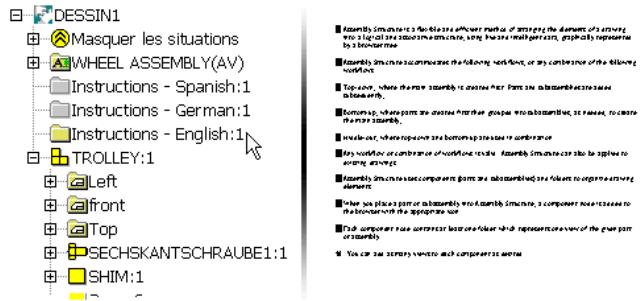

• Les dossiers du navigateur sont utilisés pour capturer des éléments de la conception afin de les réutiliser. Ces éléments représentent tous les avantages de la création d'occurrences associatives des composants, mais ne s'inscrivent pas comme des éléments dans la base de données de nomenclature réelle. Ils peuventContainir des géométries.
  Toute la géométrie peut être sélectionnée et modifiée à tout moment à l'aide des commandes habituelles des flux de travail ouverts. Les flux de travail de structure peuvent être ascendants (conseille), excentriques (type de flux de travail le plusSouple et le plus habituel) et descendants (ce n'est pas le flux de travail principal).

Conception et définition associatives

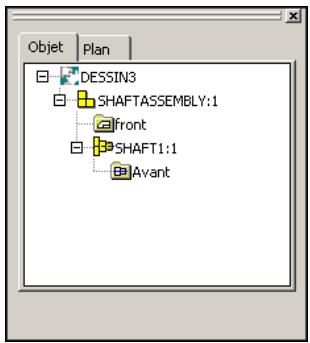

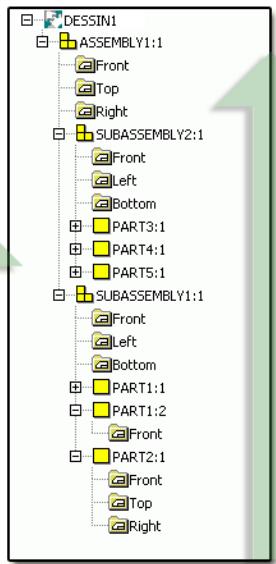

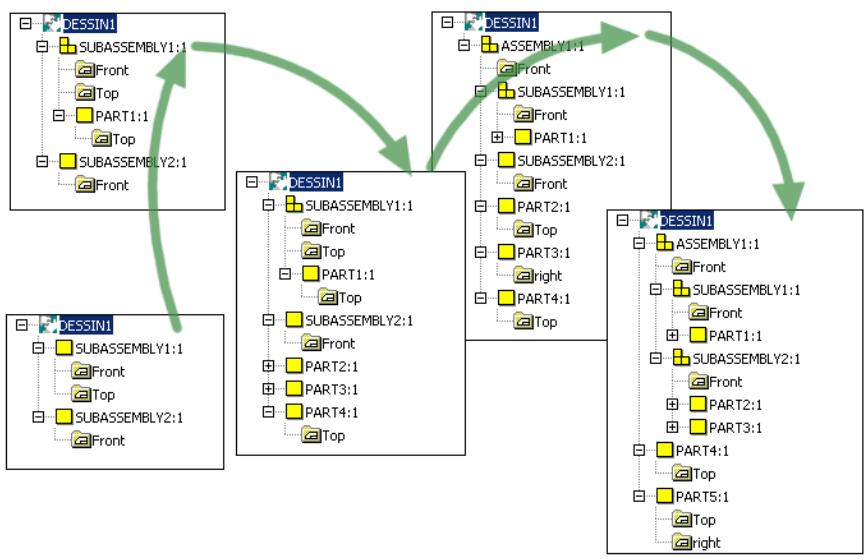

Le navigateur est utilisé pour gérer et réutiliser les données, que cela soit au cours de l'étape de conception ou de définition du dessin. De nombreuses fonctions peuvent être effectuées dans le navigateur :

• Vous pouvez creer autant d'occurrences de composants et d'ensembles que nécessaire. La base de données de nomenclature réelle d'AutoCAD Mechanical effectue le suivi de la quantité de chaque piece ou de chaque ensemble utilisé.
• Les modifications apportées à l'occurrence associative d'une pierce ou d'un ensemble, d'un composant associatif, d'une vue de définition d'ensemble, d'une pierce normalisée ou d'une fonction sont automatiquement reflétées dans les autres occurrences.
• Les dossiers, composants et vues individuelles des composants peuvent être réutilisés en fonction de vos besoin. Ils conservent une associativité totale entre euxs.
  ■ Il est possible de creer des vues d'annotation pour des composants et des ensembles afin de fournir un maximum d'explications sur la conception. Les modifications apportées à la géométrie occasionnent la mise à jour des dimensions associatives afin de reflérer ces changements.

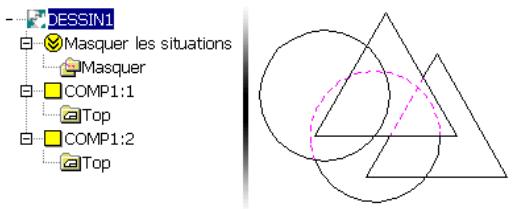

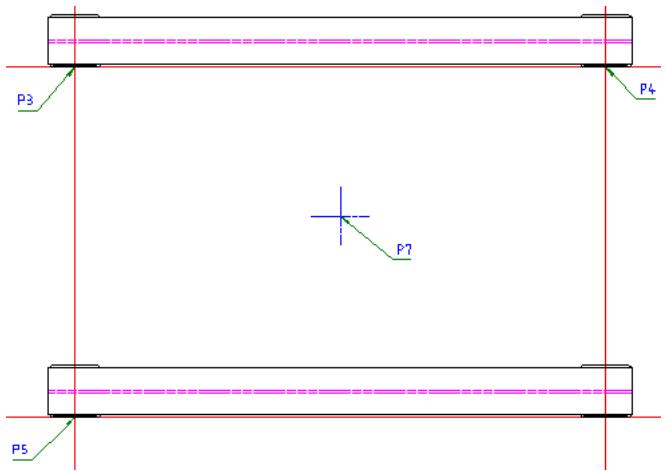

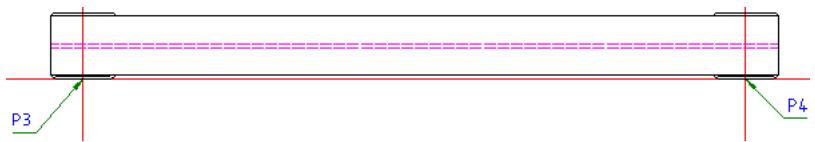

Masquage 2D associatif

L'outil de situation de masquage 2D d'AutoCAD Mechanical automatise le processus afin de représenter avec précision les pieces et les fonctions qui sont en partie ou entièrement masquées dans les vues du dessin. Voici quelques avantages du masquage 2D :

• Les situations de masquage associatif sont gériées dans le navigateur.
  La géométrie sous-jacente n'est pas modifiée lorsque vous créEZ une situation de masquage associatif.
  Lorsque la géométrie est masquée, AutoCAD Mechanical sait qu'il s'agit d'un composant de la structure mécanique, et propose une info-bulle avec le nom et la vue du composant.

Commande ADCenter

DesignCenter™ est un outil AutoCAD auquel vous pouvez acceder depuis AutoCAD Mechanical par une icône de l'interface principale à barres d'outils. Il permet de copier la structure ou les groupes de calques ainsi que leur contenu d'un dessin à un autre pour qu'ilts puissant être réutilisés.

Lorsque vous cliquez sur le bouton DesignCenter, une boîte de dialogue apparait. Vous pouvez acceder à n'importe quel endroit et seLECTIONner les objets à copier. Contrairement à la commande AMCOPY, vous pouvez spécifique les attributs à inclure avec le composant.

Après avoir importé un composant via DesignCenter, utilisez la commande AMSNEW pour creer une occurrencie dans la structure mécanique.

Performances de la conception 2D

Ces fonctions permettent d'être plus performant et de réduire le nombre d'étapes nécessaires à la réalisation de conceptions mécaniques :

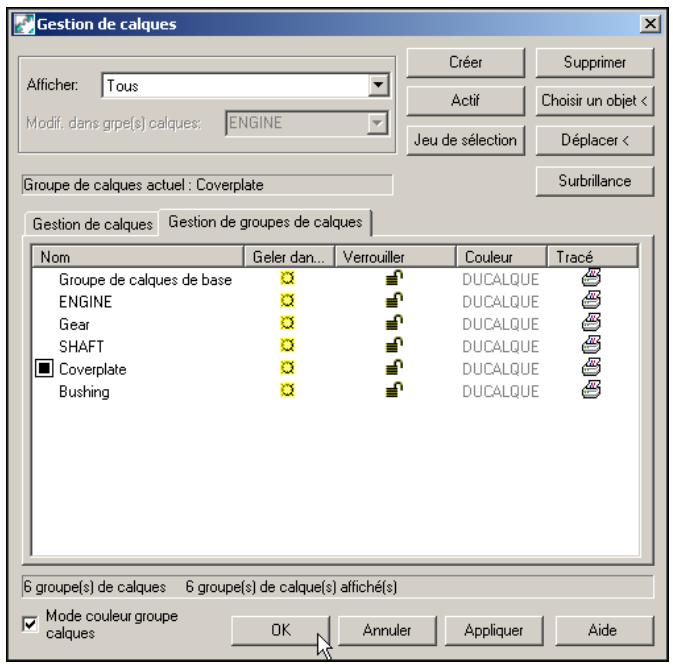

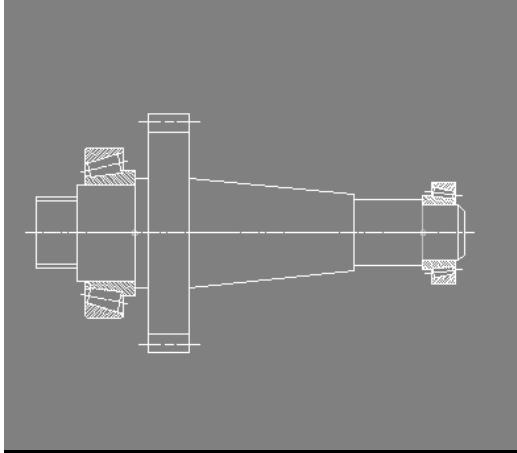

• AutoCAD Mechanical propose un système de gestion des calques intelligent et personnalisable qui place automatiquement les objets sur le calque approprié.
• Les entités qui ne figurent pas sur le groupe de calques en cours ou celles qui figurent sur un groupe de calques verrouillé peuvent être affichées d'une autre couleur afin de réduire l'encombrement de l'écran.
• Les calculs de ligne cachée 2D sont fondés sur des objets du premier plan et de l'arrière-plan définis. Vous pouvez désirir les types de représentation de ligne cachée.
  Le dessin de définition cree des dessins détaillés de composants à partir du dessin d'un ensemble.
• Un jeu de commandes avances permet de creer, demettre à jour et de modifier les objets.
• Les objets ligne Mechanical permettent de creer des traits d'axe et des réticules en croix, des lignes de construction, des lignes symétriques, des lignes de coupe, des lignes de coupe locales, etc.
  L'étirement linéaire/symétrique permet de modifier la géométrie cotée en changeant la valeur de la cote.
• Les motifs de hachures prédéfinis peuvent être appliqués selon deux méthodes : à partir des barres d'outils et des menus.

Calculs d'ingénierie

Les calculs techniques automatiques proposés dans AutoCAD Mechanical assurent le bon fonctionnement des conceptions mécaniques.

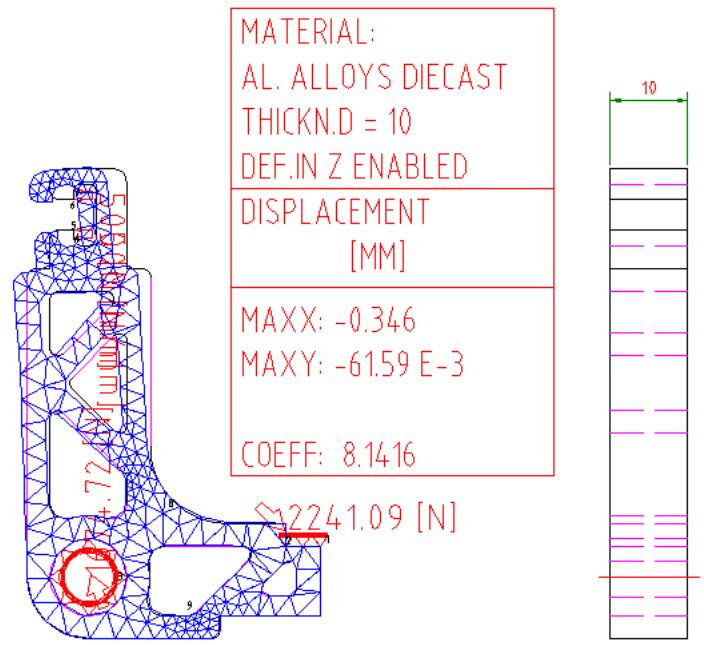

La fonction MEF 2D détermine les capacités de résistance d'un object soumis à une charge statique et analyse l'intégrité de la conception soumise à des charges différentes.

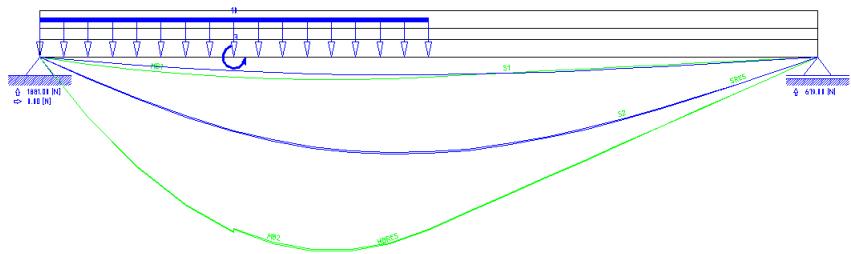

- Un certain nombre de calculs de moment d'inertia et de fléchissement de poutre vous sont proposés.

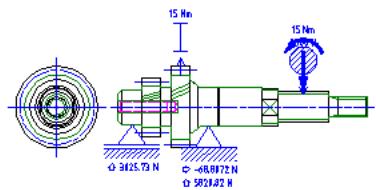

- Les calculs d'ingénierie sont disponibles pour les arbres, les roulements et les vis.

Générateurs de systèmes de matériel

Les systèmes de matériel d'AutoCAD Mechanical générent la conception et le calcul des arbres, des ressorts, des courroies, des chaînes et des cames. Ces outils vous permettent de vous assurer d'avoir la conception correcte lors le début :

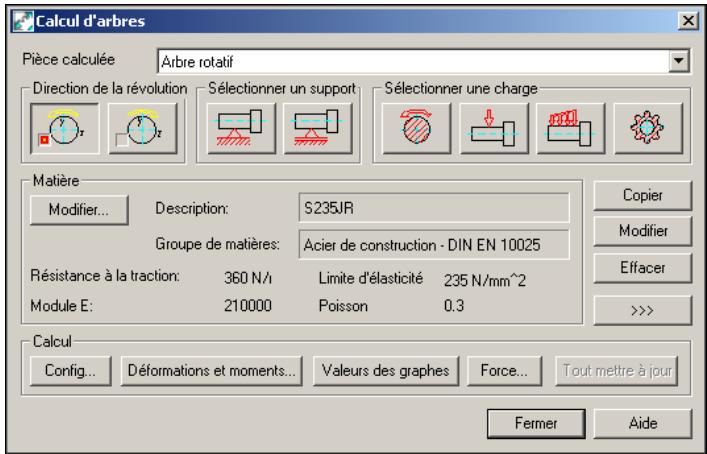

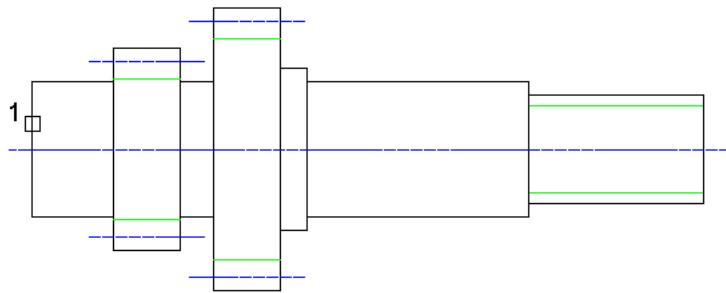

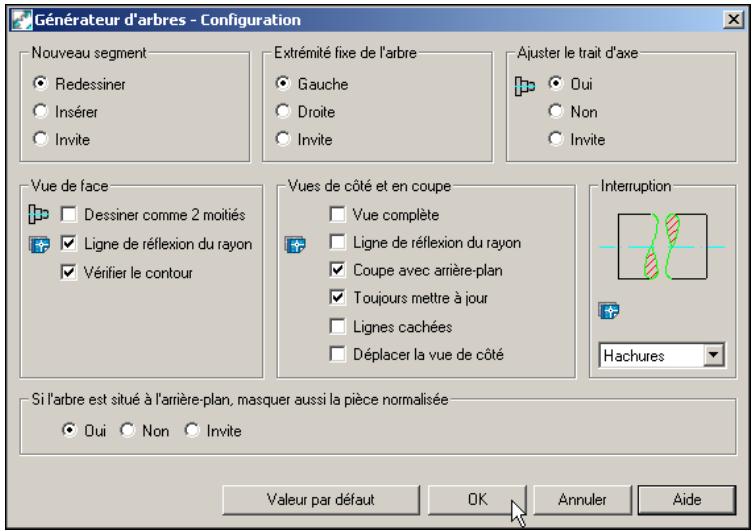

Gracau generateur d'arbres, vous pouvez creer des vues de dessin d'arbres pleins et creux. Les fonctions classiques concernant les arbres sont notamment le perage de centrage, les chanfreins, les cônes, les congés/arrondis, les rainures, les profils, les filtages, les gorges et les ajustages de torsion. Les pieces normalises habituelles prises en charge sont, notamment, les roulements, les engrenages, les anneaux d'arrêt et d'etanchéité.

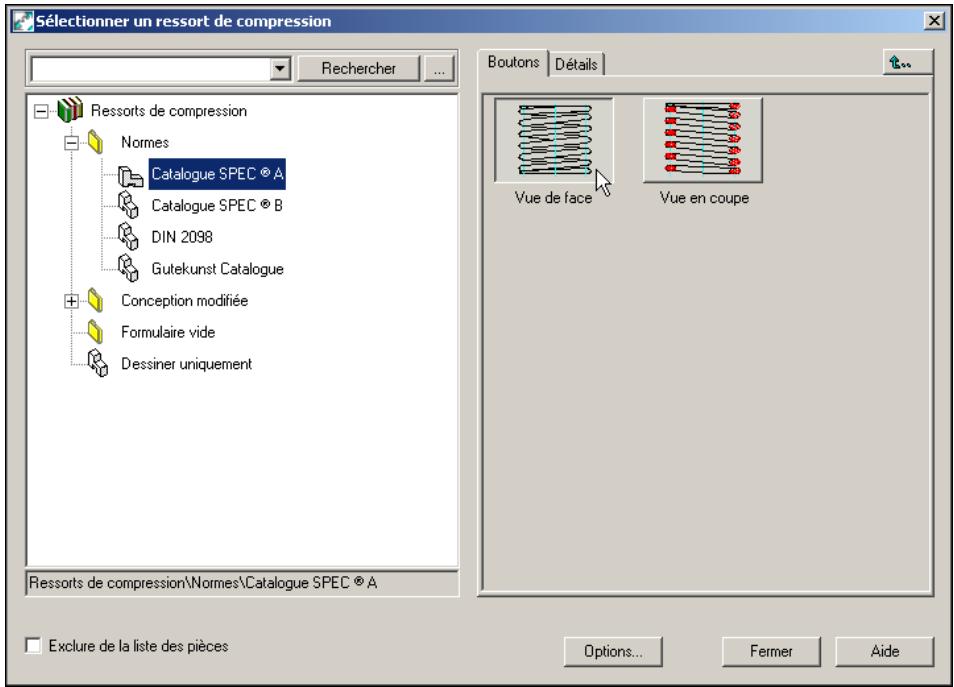

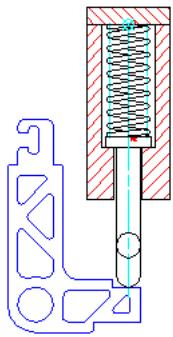

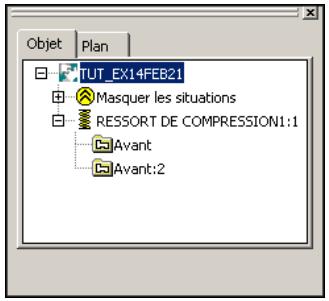

Grace au générateur de ressorts, vous selectionnez, calculez et insérez dans une conception des ressorts de compression, de traction et de torsion, ainsi que des rondelles Belleville. Vous contrôle le type de représentation du ressort et créez un formulaire de specifications à incorporer au dessin.

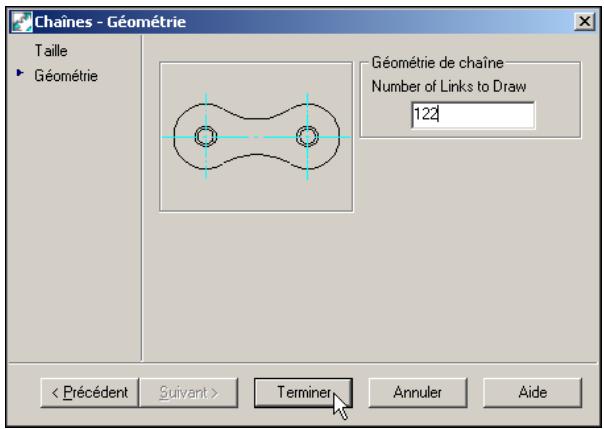

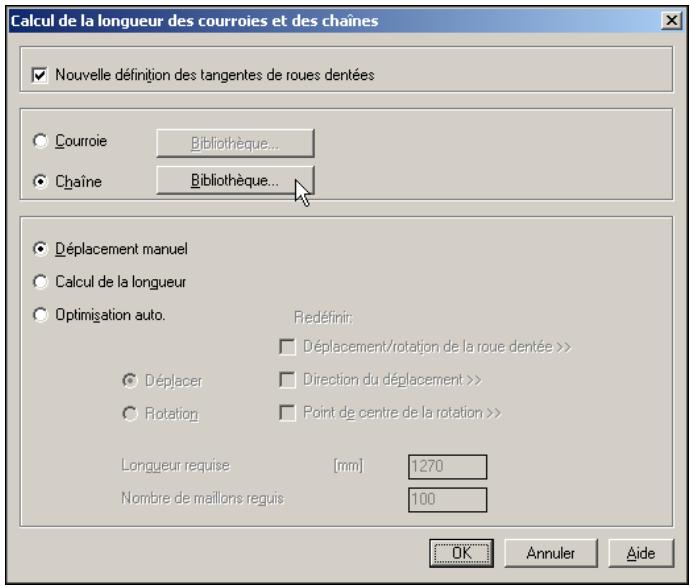

Le générateur de courroies et de chaînes vous permet de créé des chaînes et des systèmes de roues dentées, des systèmes de courroies et de pouliés, de calculer les longueurs optimes des chaînes et des courroies, et d'insérer ces ensembles dans votre conception. Vous pouvez sélectionner les chaînes et les courroies à partir de bibliothèques standard.
Le générateur de cames permet de creer des platines de cames et des cames cylindriques à partir de specifications de cadre de dessin. Vous pouze calculer et afficher les trajectoires de courbe de vitesse, d'acceleration et de came. Vous pouze coupler un élément entraîné à la came et créer des données CNC par le biais de la courbe sur la trajectoryire.

Dessins de production et détails intelligents

Un certain nombre de commandes d'AutoCAD Mechanical permettent d'automatiser le processus de création de repères et de nomenclatures.

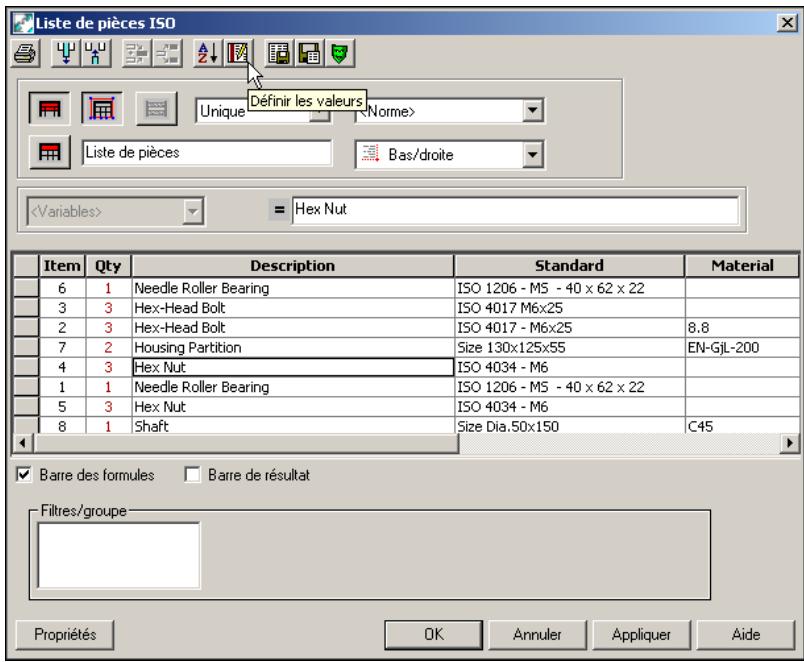

• Vous pouvezisseres et des nomenclatures mis en forme ainsi que des vues détaillées de certaines parties des conceptions.
  ■ Il est possible d'avoir plusieurs listedes de pieces dans un dessin. Le regroupement de listedes de pieces fournit des listedes d'éléments similaires. Les éléments sélectionnés peuvent être associés pour calculer la longueur totale requise pour la commande de stocks. Les listedes de pieces reconnaissent les pieces normalisées. Vous pouvezmettre en forme les nombres des éléments des listedes de pieces.
• Des cordures de dessin de taille normalisée et des cartouches personalisables sont disponibles.
• Un convertisseur traduit le texte d'un dessin dans l'une des dix-sept langues disponibles.
• Les tableaux de contrôle des révisions contenus dans les dessins permettent d'effectuer le suiv des révisions et d'afficher des commentaires.
  Une telle liste repertorie tous les ajustements utilisés dans un dessin.

Performances des détails

• Les cotes intelligentes permettent de conserver automatiquement l'organisation adequate entre les différentes cotes.
• Les commandes avances de cote permettent, en une seule commande, de creator et de modifier toutes les cotes, d'appliquer les formats spécifiés, et d'ajouter des ajustements ou des tolérances.
• Les cotes sont automatiques pour les géométries 2D avec cotes superposées ou cotes de ligne de base.
• Une commande nettoie et organise rapidement les cotes des dessins 2D. Un paramètre système permet de contrôler l'échelle des symboles de dessin dans toutes les:yues.
• Des commandes sont disponibles pour l'alignment, la coupe, l'insertion et la jointure afin de dimensionner facilement un dessin.

Annotations

■ Il est possible d'insérer des notes de perçage pour les perçages normalisés.
- Des commandes sont disponibles pour creer des symboles de surface normalisés, des cotations et des tolérances géométriques, ainsi que des symboles de cible et de soudure.
La commande Annotations de perçages et d'ajustements créé des descriptions d'ajustement pour les perçages normalisés.

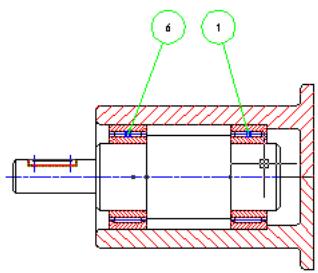

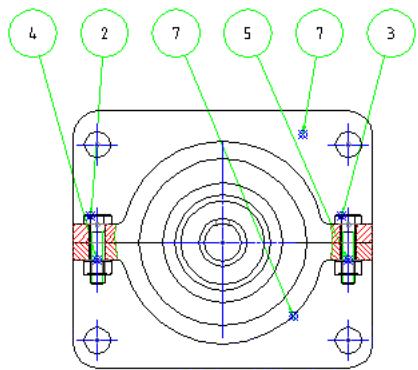

La commande Repere cree des reperes intelligents et d'autres types de lignes de repere frquents dans les dessins Mechanical.

Contenu standard de Mechanical

Le contenu standard compte de la géométrie intelligente généraee de manière paramétrique que vous pouvez utiliser pour générer entièrement un objet. Les éléments suivants vous sont proposés :

• Près de 600 000 pieces normalisées (vis pré-dessenées, boulons, rondelles, goupilles, rivets, douilles, bagues, joints, roulements, clés et autres) peuvent être incorporees rapidement dans n'importequelle conception.
• Près de 8000 fonctions standard pré-dessenées (perçages de centrage, gorges, rainures de clavette et extrémités de taraudage) peuvent être incorporees rapidement dans n'importequelle conception.

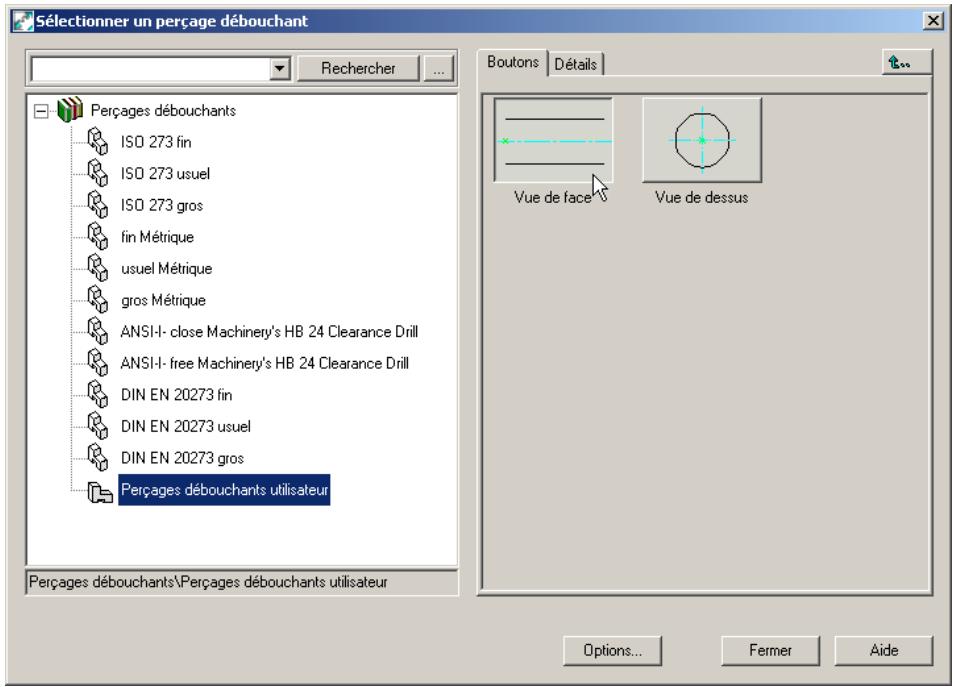

  Plus de 20 000 perçages de centrage pré-dessenés (débouchant, borgne, lamé, faisé, oblong et autres) peuvent être incorpôrs rapidement dans n'importe qu'elle conception.
• Des milliers de profilés en acier pré-dessinés (en U, en I, en T, en L, en Z, tube rectangulaire, tube rond, poutres pleines rectangulaires, poutres rondes rectangulaires, etc.) peuvent être incorpôrs rapidement à n'importe celle conception.

Outils de pieces normalisées

L'outil Pièce normalisée sert pour les éléments qui accompagnent les pieces normalisées, tels qu'un perçage qui accompagne une vis. Ces outils sont les suivants :

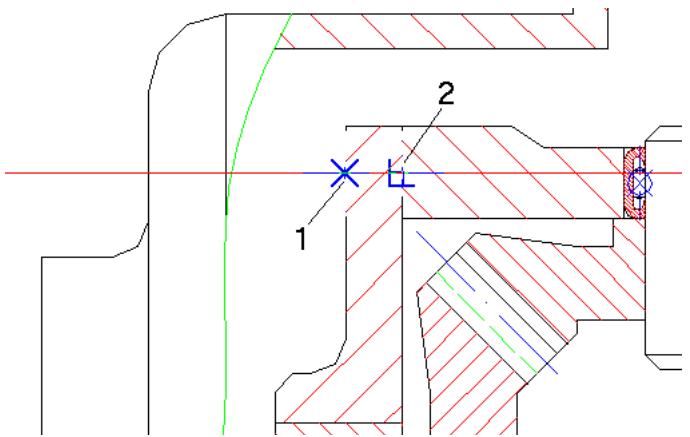

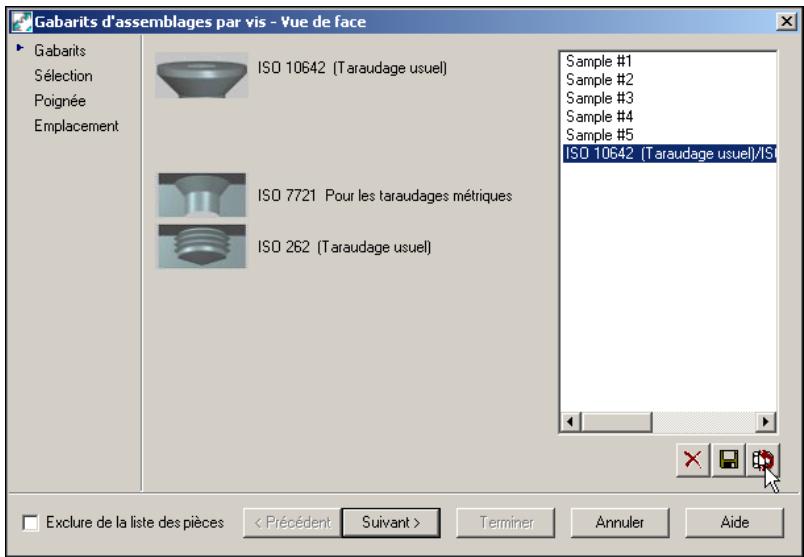

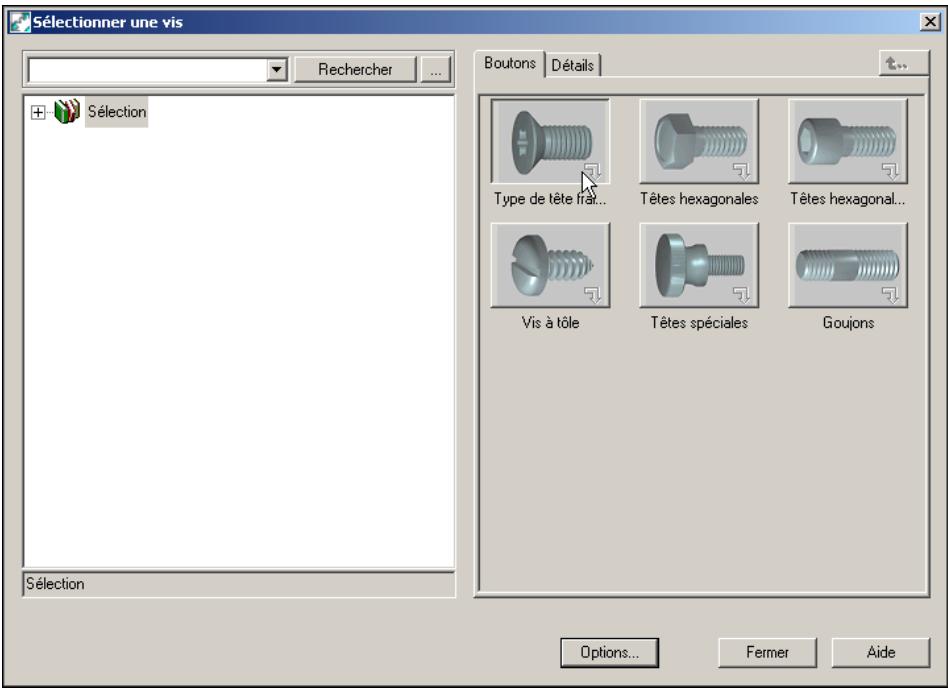

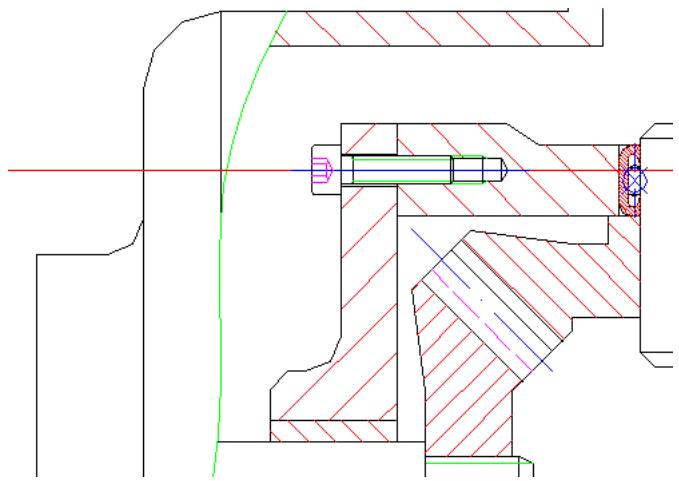

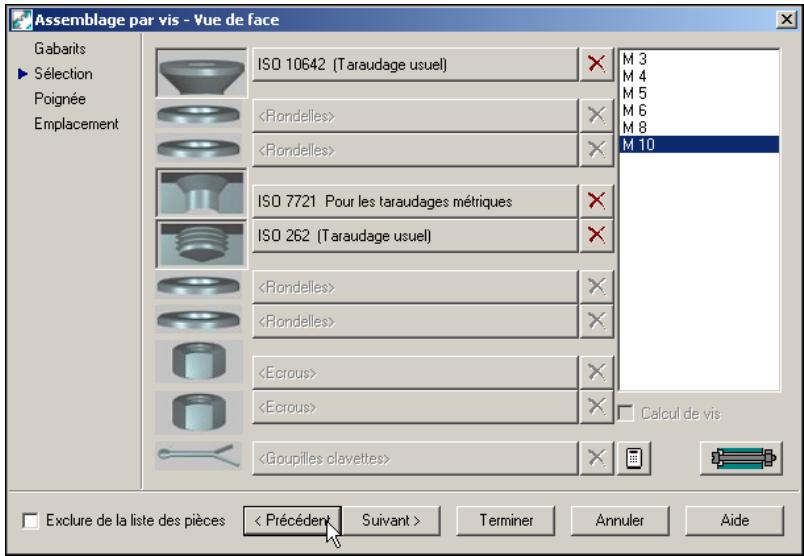

La fonction d'assemblage par vis permet de selectionner en une seule fois l'intégralité d'un assemblage par attaches.
- La représentation d'une piece normalisée (réprésentation normale, simplifiée ou symbolique) peut être modifiée.

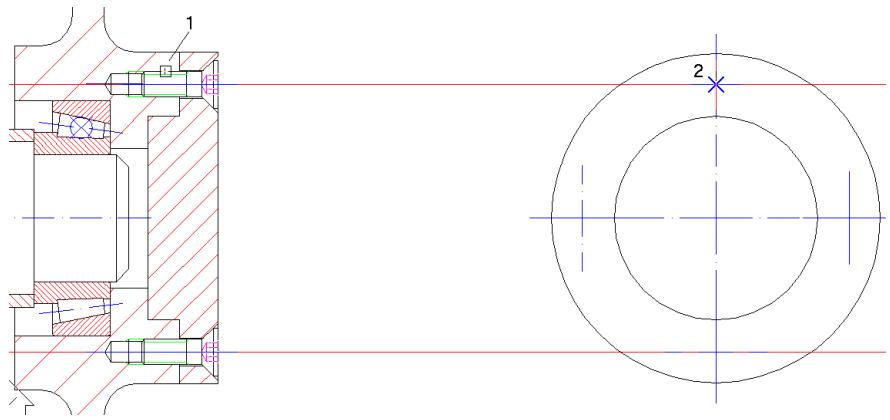

- Les vues avancées permettent de générer automatiquement d'autres vues d'une piece normalisée, comme la vue de dessus à partir d'une vue de face.

Collaboration

Profitez des avantages de la conception en collaboration pour vos projets 2D grâce à Autodesk Streamline. Autodesk Streamline est un service Web qui permet de partager des données de conception personnalisées sur la totalité de l'entreprise de fabrication.

Autodesk Streamline comprehend les fonctions suivantes :

• Les membres peuvent afficher les yeux de données 3D publiés sur Autodesk Streamline et interagir avec eux sans attendre le téléchargement des données.
  Avec Streamline, de nombreux utilisateurs peuvent partager des informations de conception et collaborer en ligne. Parmi les fonctions disponibles: messagerie instantanée, notification par messagerie électronique, sondage/vote, sujets de discussion, création de bases de données, etc.
• Les données d'AutoCAD Mechanical peuvent être enregistrées au format de fichier AutoCAD DWF qui est l'un des types de fichier utilisé par Autodesk Streamline.
• Vous pouvez exporter des données de CAO 3D au format ZGL (forme compressée d'un format de fichierOpen GL standard appelé XGL). ZGL capture les données 3D qui peuvent être rendues par la bibliothèque Open GL. Les fichiers ZGL peuvent ensuite être télécharges sur Autodesk Streamline.

Commandes d'AutoCAD Mechanical

Dans ce chapitre

2

Ce chapitre fournit la liste des commandes disponibles dans AutoCAD® Mechanical, ainsi qu'une brève description de chaque fonction et du bouton associé.

■ Lieterécapitulative des commandes

Liste récapitulative des commandes

La liste ci-dessous répertorie l'ensemble des commandes d'AutoCAD Mechanical et une description succincte de ces commandes, ainsi que les boutons de barre d'outils correspondants.

Certaines commandes n'ontaucunboutonassocié.Cetteliste ne contient pas de commandes d'AutoCAD.

Si des barres d'outils propres à des tâches particulières sont plus complètes à partir du menu Vue Barres d'outils que lorsqu'elles sont activées depuis la barre d'outils principale, le tableau suivant vous le précise.

Bouton	Commande	Description
	ADCenter	Permet d'utiliser un groupe de calques dans AutoCAD Design Center.
	AM2DHIDE	Masque les arêtes invisibles des situations non structurées.
	AM2DHIDEDIT	Modifie les cas de masquage existants.
	AMADJRINGS2D	Crée une bague d'arrêt sur un arbre.
	AMANALYSEDWG	Crée un fichier dans lequel est consignée la structure actuelle des calques du dessin.
	AMASSOHATCH	Adapte les hachures existantes à un contour modifié.
	AMATTACHSYM	Affiche ou attache les symboles non attachés.
	AMAUTOCLINES	Crée automatiquement des lignes de construction sur les éléments de dessin sélectionnés.
	AMAUTODDETAIL	Crée un dessin de détaill externe (une xréf) à partir des éléments sélectionnés dans un fichier ensemble.

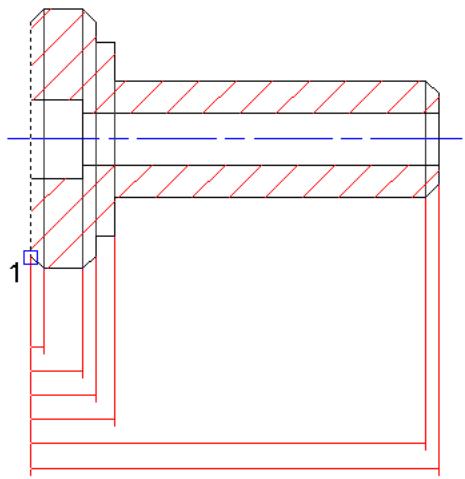

	AMAUTODIM	Crée des cotes en série, des cotes de ligne de base, des cotes superposées sur les deux axes, des cotes d'arbre ou des cotes symétriques.

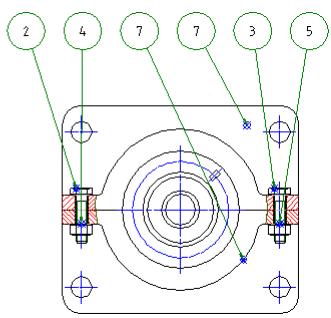

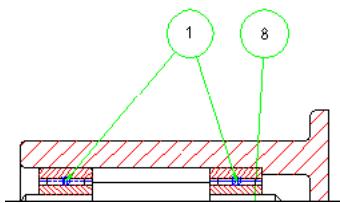

1	AMBALLOON	Crée et place un repère.
	AMBEARCALC	Effectue des calculs de roulements.
	AMBELL2D	Sélectionne, calcule et insère des rondelles Belleville et insère des tableaux de specifications de dessort dans les dessins.
	AMBHOLE2D	Crée un perçage borgne normalisé.
	AMBOM	Crée une base de données de nomenclature mise en forme contenant la liste des attributs, les listes de pieces avec les numérods d'élement et les listes des éléments similaires d'une nomenclature.
	AMBREAKATPT	Coupe une ligne, une polyigne ou une spline en un point défini.
	AMBROUTLINE	Trace une spline spéciale pour afficher les bords des coupures.

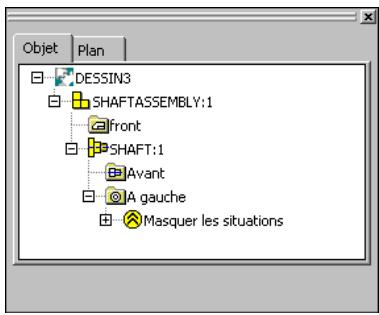

	AMBROWSER	Active ou désactive le navigateur mécanique.
	AMBSLOT2D	Insère une fente borgne.

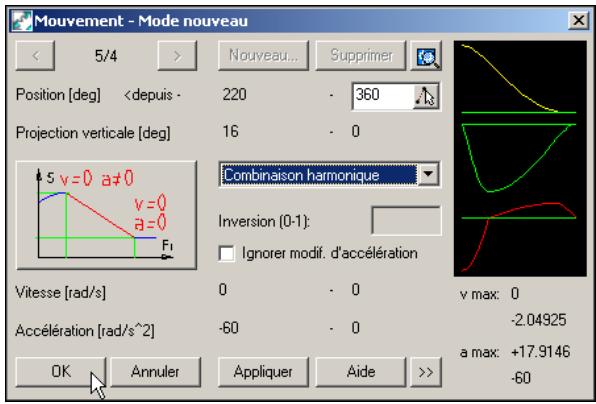

	AMCAM	Crée et calcul de conceptions de came.
	AMCENCRANGLE	Trace un réticule en croix avec un angle.
+	AMCENCRCORNER	Trace un réticule en croix dans un coin.
	AMCENCRFULLCIRCLE	Trace un réticule en croix sur un cercle.
	AMCENCRHOLE	Trace un réticule en croix avec un perçage.
	AMCENCRINHOLE	Trace un réticule en croix pour un perçage.
	AMCENCROSS	Trace un réticule en croix.
	AMCENCRPLATE	Trace un réticule en croix sur une plaque.
	AMCENINBET	Trace un trait d'axe entre deux lignes.
	AMCENTERHOLE2D	Crée un perçage de centrage.
	AMCENTLINE	Trace un trait d'axe.
	AMCHAINDRAW	Trace des liens de chaîne ou de courroie.
	AMCHAINLENGTHCAL	Détermine la définition de tangence entre les roues dentées et les poulies.
	AMCHAM2D	Chanfreine les arêtes des objets.
	AMCHECKDIM	Recherche les cotes avec texte remplaçé, les met en surbrillance et les modifie.
	AMCLEVISPIN2D	Crée une vis à oeillets.
	AMCLINEL	Verrouille ou déverrouille le calque des lignes de construction.
	AMCLINEO	Active ou déactive les lignes de construction.

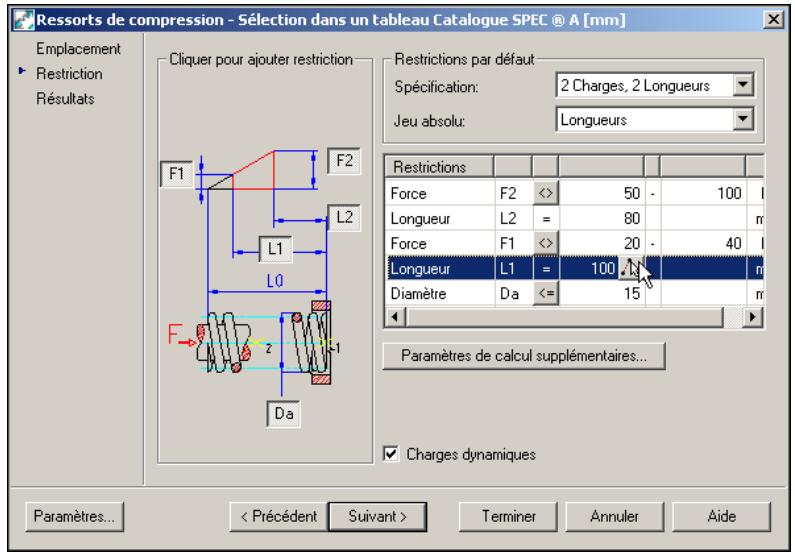

	AMCOMP2D	Conçoit, calcul et insère des ressorts de compression et place des tableaux de spécification de ressort dans les dessins.
	AMCONSTLINES	Trace des lignes de construction. Reportez-vous à l'annexe A, Barre d'outsils Dessin – Plan – Construction pour有關ir d'autres commandes de ligne de construction.
	AMCONSTSWI	Bascule les lignes de construction entre les droites et les demi-droites.
	AMCONTIN	Permet d'afficher le contour intérieur d'un objet
	AMCONTOUT	Permet d'afficher le contour extérieur d'un objet
	AMCONTRACE	Trace tous les points d'un contour.
	AMCONVDWG	Convertit le dessin actif.
	AMCOPYLG	Copie un groupe de calques spécifique par l'utilisateur ou la géométrie sélectionnée dans un nouveau groupe de calques.
	AMCOTTERPIN2D	Crée une goupille-clavette.
	AMCOUNTB2D	Crée un lamage normalisé.
	AMCOUNTS2D	Crée une fraisure normalisée.
	AMCRIVET2D	Crée un rivet à tête faisée.
	AMCYLPIN2D	Crée une goupille cylindrique.
	AMDATUMID	Permet de creator un symbole de référence.
	AMDATUMTGT	Crée et modifie un symbole de référence partielle.
	AMDEFLINE	Calcule le fléchissement ou le moment d'un objet soumis à divers éléments de force.

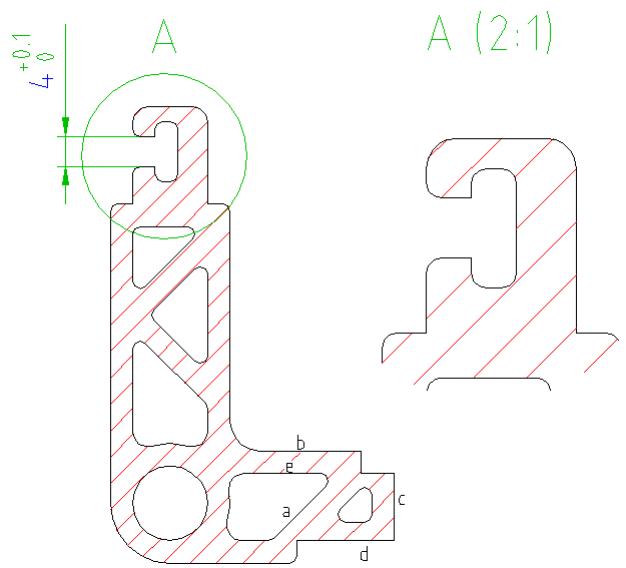

	AMDETAIL	Crée des cadres de détaill associats et à l'échelle à partir des pieces sélectionnées dans un dessin.
	AMDIMALIGN	Aligné les cotes linéaires, pivotées, alignées, superposées ou angulaires ayant une cote de base du même type.
	AMDIMARRANGE	Réorganise les cotes individuelles situées le long d'un axe par rapport à un point de référence.
	AMDIMBREAK	Crée des coupures dans une cote existante.
	AMDIMFORMAT	Modifie les cotes en mode plan.
	AMDIMINSERT	Modifie des cotes linéaires, alignées, pivotées et angulaires en insérant de nouvelles cotes de ce type au cours de la même opération.
	AMDIMJOIN	Modifie les cotes linéaires, alignées et angulaires (par 3 points ou 2 lignes) en jignant des cotes similaires en une seule cote.
	AMDIMMEDIT	Modifie plusieurs cotes simultanément.
	AMDIMSTRETCH	Raccourcit ou allonge les cotes symétriques ou linéaires.
	AMDRBUSH2D	Crée une douille unique.
	AMDRBUSHOLE2D	Crée une douille et le perçage correspondant.
	AMEDGESYM	Permet de creator des symboles d'arête.
	AMEDIT	Modifie les repères, les listes de pieces et les symboles.
	AMEQUATEDIT	Génére et organise des équations.
	AMERASEALLCL	Efface toutes les lignes de construction.
	AMERASECL	Efface les lignes de construction sélectionnées.
	AMEXPLODE	Permet de décomposer dans l'environnement de structure mécanique un objet afin d'obtenir les objets qui le component.
	AMEXT2D	Conçoit, calculé et insère des ressorts d'extension, et insère des tableaux de specifications de ressort dans les dessins.

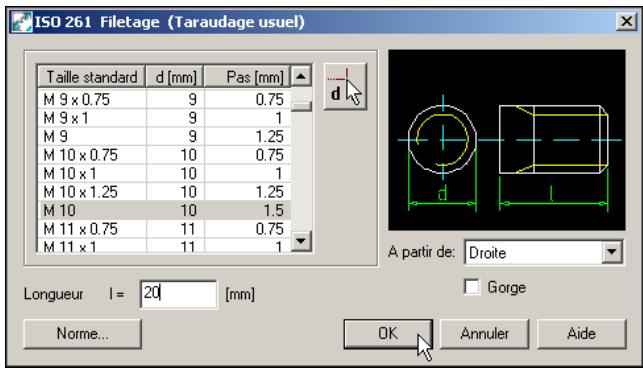

	AMEXTHREAD2D	Crée un filetage.
	AMFCFRAME	Permet de créé des symboles de tolérance géométrique.
	AMFEA2D	Calcule, dans un plan, la contrainte et la déformation de platines dotées d'une épaisseur donnée ou d'une coupe avec charges d'étirement et forces individuelles.
	AMFEATID	Permet de créé des symboles d'identificateur de fonction.

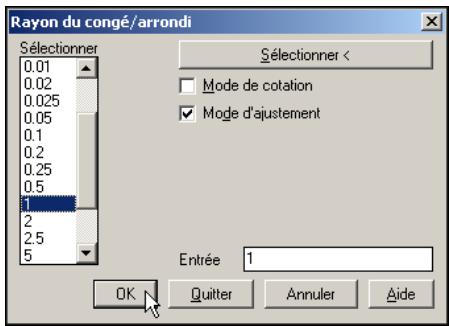

	AMFILLET2D	Arrondit les arêtes des objets.
	AMFITSLIST	Regroupe les ajustements existants et leurs cotes respectives dans une liste et insère cette liste dans votre dessin.
	AMGROOVE2D	Insère dans un arbre une bague d'arrêt/un circlip avec la rainure appropriée.
	AMGROOVESTUD2D	Crée un goujon de guidage cannelé.
	AMHATCH_135_11	Crée des hachures de 135 degrés et 11 mm/0.4 pouce.
	AMHATCH_135_2	Crée des hachures de 135 degrés et 2.7 mm/0.11 pouce.
	AMHATCH_135_4	Crée des hachures de 135 degrés et 4.7 mm/0.19 pouce.
	AMHATCH_45_13	Crée des hachures de 45 degrés et 13 mm/0.5 pouce.
	AMHATCH_45_2	Crée des hachures de 45 degrés et 2.5 mm/0.1 pouce.
	AMHATCH_45_5	Crée des hachures de 45 degrés et 5 mm/0.22 pouce.
	AMHATCH_DBL	Crée des hachures doubles de 45 et 135 degrés et de 2.3 mm/0.09 pouce.
	AMHELP	Affiche l'aide en ligne.
	AMHOLECHART	Donne des informations sur les perçages d'une conception, notamment les cotes superposées.
	AMINERTIA	Permet de créé les éléments suivants : centre de gravité, directions des moments d'axes principaux, moments d'inertie, moment d'inertie effectif, angle de fléchissement.
	AMINERTIAPROF	Calculer le moment d'inertie des coupes de surface de cylindres, cylindres creux, prismes rectangulaires ou prismes rectangulaires creux.
	AMJOIN	Joint différents objets.
	AMLANGCONV	Traduit une chaîne de texte de votre dessin dans une autre langue.
	AMLANGTEXT	Affiche et utilise les textes convertis par le traducteur.
	AMLAYER	Gère le système de calques.
	AMLAYINVO	Active ou désactive les lignes invisibles.
	AMLAYMOVE	Déplace des lignes vers un autre calque.
	AMLAYMOVEPL	Déplace des lignes vers des calques de pieces.
	AMLAYMOVEWL	Déplace des lignes vers des calques de construction.
	AMLAYPARTO	Active ou désactive les pieces normalisées.
	AMLAYPARTREFO	Active ou déactive les calques de références de pièces.
	AMLAYRESET	Réinitialise tous les calques.
	AMLAYTIBLO	Affiche/masque les cadres de dessin et les cartouches.
	AMLAYVISENH	Définit le paramètre de groupe de calques au cours d'une session de travail.
	AMLAYVPO	Affiche ou masque les fenêtres.

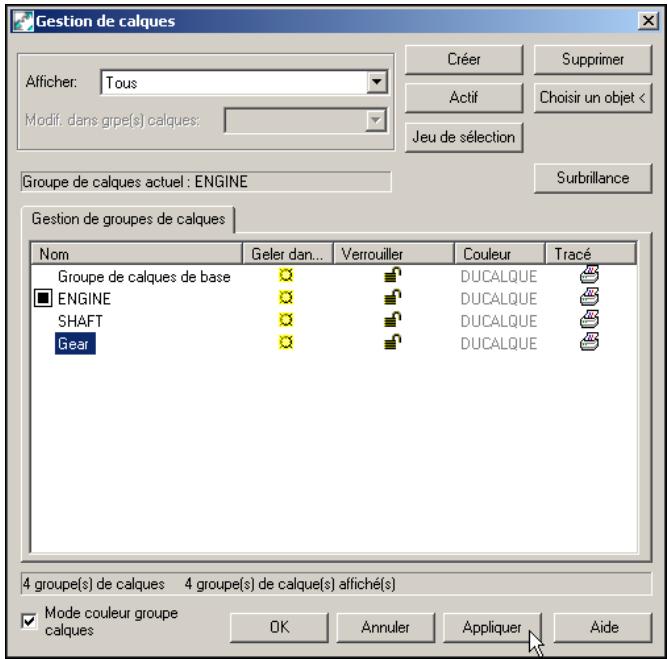

	AMLGMOVE	Déplace les éléments d'un jeu de sélection vers un groupe de calques spécifique.
	AMLIBRARY	Affiche la boîte de dialogue Bibliothèque.
	AMLUBRI2D	Crée un graisseur.
	AMMANIPULATE	Assure le déplacement et la rotation dynamiques d'une géométrie sélectionnée le long ou autour des axes X, Y, Z.
	AMMCONTV	Rend un contour visible.
	AM_MECHANICAL_BROWSER	Permet d'afficher le navigateur dans l'environnement de structure mécanique.
	AMMIGRATEBB	Convertit les points info, numérodes repères et listes de pièces (d'un dessin) du format Genius 13/Genius 14 au format AutoCAD Mechanical 6.
	AMMIGRATESYM	Convertit tous les symboles du format Genius 13/14 au format AutoCAD Mechanical 6.
	AMNOTE	Permet de déscrire les perçages, les ajustements et les pièces normalisées, et de créé des notes associatives sur le dessin à l'aide d'une ligne de repère.
	AMNUT2D	Crée un écrou.
	AMOFFSET	Crée de nouveaux objets à une distance spécifique d'un objet existant ou passant par un point spécifique.
	AMOPTIONS	Définit les configurations. Fusionnéee avec la commande OPTIONS d'AutoCAD.

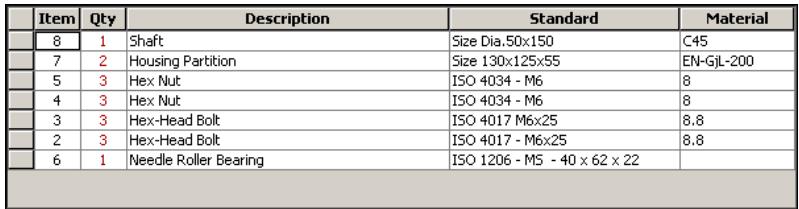

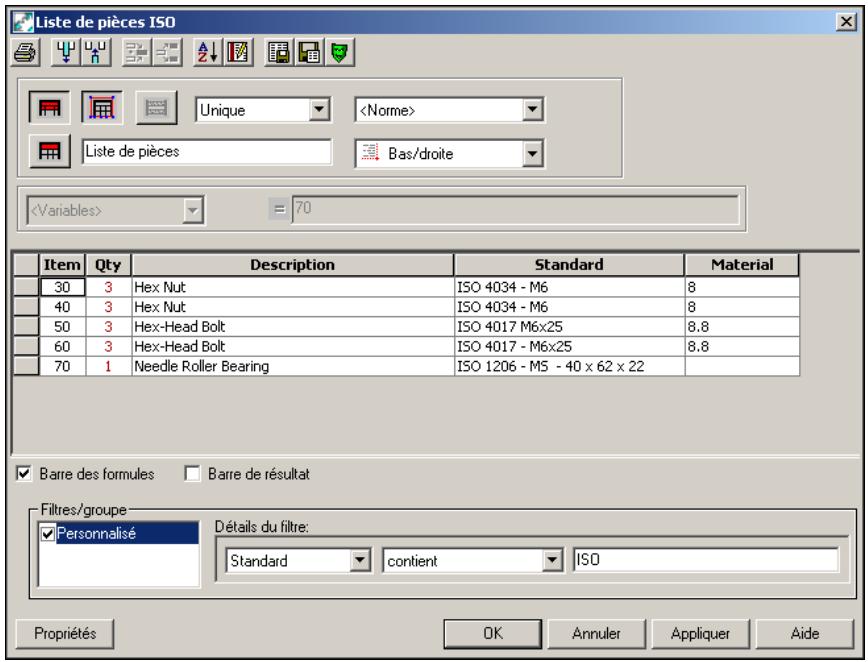

	AMPARTLIST	Crée et place une liste de pièces dans un dessin.
	AMPARTREF	Permet de creator des références de pièces.
	AMPARTREFEDIT	Modifie les données d'une référence de pièce.
	AMPIN2D	Crée des goupilles cylindriques et coniques, des goupilles-clavettes et des goujons de guidage cannelés.
	AMPLBEAR2D	Insère un coussinet dans un arbre ou un logement.
	AMPLOTDATE	Insère la date actuelle dans le coin inférieur droit du cartouche.
	AMPLRIVET2D	Crée un rivet standard.
	AMPLUG2D	Crée un bouchon.
	AMPOWERCOPY	Copie un objet (informations internes inclues) à un autre emplacement d'un dessin.
	AMPOWERDIM	Crée des cotes ou attribue des tolérances ou des ajustements à l'une de ces cotes.
	AMPOWERDIM_ANG	Permet de creator des cotes angulaires ou d'attribuer des tolérances ou des ajustements aux cotes.
	AMPOWEREDIT	Active la commande ayant servi à la création de l'objet sélectionné en vue de modifier cet objet.
	AMPOWERERASE	Supprime les objets sélectionnés.
	AMPOWERRECALL	Active la commande ayant servi à la création de l'objet sélectionné pour creator un nouvel objet.
	AMPOWERSNAP	Définit les modes d'accrochage aux objets, l'accrochage polaire et les filtres d'accrochage aux objets.
	AMPOWERVIEW	Crée des vues de dessus ou des vues de côté des pièces normalisées.
	AMPROJO	Crée un réticule de projection utilisé pour la création de vues orthogonales.
	AMPSCALE	Gère l'échelle de tous les symboles de dessin.
	AMPSNAP1	Définit la configuration d'accrochage utiliser sur l'onglet 1.
	AMPSNAP2	Définit la configuration d'accrochage utiliser de l'onglet Configuration 2.
	AMPSNAP3	Définit la configuration d'accrochage utiliser de l'onglet Configuration 3.
	AMPSNAP4	Définit la configuration d'accrochage utiliser de l'onglet Configuration 4.
	AMPSNAPCEN	S'accroche au centre du rectangle.
	AMPSNAPFILTERO	Active ou désactive les filtres d'accrochage aux objets.
	AMPSNAPMID	Aligné les objets sur le milieu de la distance comprise entre deux points.
	AMPSNAPREF	Aligné les objets sur un point de référence.
	AMPSNAPREL	Aligné les objets sur un point relatif.
	AMPSNAPVINT	S'accroche à un point d'intersection virtuel entre deux lignes.
	AMPSNAPZO	Active/désactive l'accrochage de la coordonnée Z.
	AMRECTANG	Crée un rectangle à partir de ses extrémités. Reportez-vous à l'annexe A, Barre d'outils – Plan – Rectangle pour prendre connaissance des autres commandes de rectangle.
	AMREFCLOSE	Enregistre les modifications du jeu de sélection de la commande EDITREF.
	AMREFCOPY	Copie des objets d'autres blocs dans le jeu de sélection de la commande EDITREF.
	AMRESCALE	Met à l'échelle les cotes et les symboles dans l'espace object et dans l'espace représentation.
	AMREV	Active ou déactive les listedes de révision.
	AMREVLINE	Insère une liste de révision dans un dessin ou ajoute une ligne de révision supplémentaire à une liste de révision existante.
	AMREVUPDATE	Met à jour les listedes de révision.
	AMRIVET2D	Crée des rivets standard et à tête faisée.
	AMROLBEAR2D	Insère un roulement radial ou axial dans un arbre ou un logement.
	AMSACTIVATE	Rend les cibles de modification sélectionnables et active la cible sélectionnée.
	AMSBASE	Spécifie les nouveaux points de base des dossiers ou des vues qui peuvent être activés.
	AMSCALEXY	Permet demettre à l'échelle des objets dans les directions X et Y.

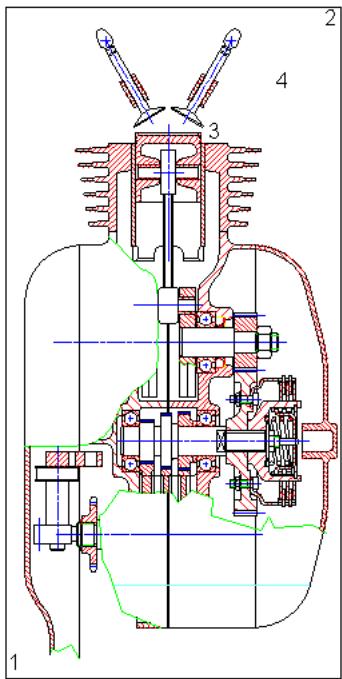

	AMSCAREA	Crée une zone d'échelle dans l'espace object.
	AMSCMONITOR	Affiche et modifie l'échelle des fenêtres ou des zones d'échelle.
	AMSCOPYDEF	Copie les définitions des dossiers, des composants ou des vues pour lesquelles des occurrences ont été créées dans l'environnement de structure mécanique.
	AMSCREATE	Permet de creator des composants, des vues de composants, des dossiers et des vues d'annotation dans les dessins de l'environnement de structure mécanique.
	AMSCREW2D	Crée une vis ou un boulon.
	AMSCREWCALC	Vérifie un assemblage par vis.
	AMSCREWCON2D	Ouvre la boîte de dialogue Assemblage par vis.
	AMSCREWMACRO2D	Ouvre la boîte de dialogue Gabarits d'assemblages par vis.
	AMSCRIPT	Génére des scripts.
	AMSEALRING2D	Crée une bague d'étanchéité à utiliser sous un bouchon.
	AMSEALS2D	Insère dans un arbre un joint d'étanchéité/joint torique doté de la rainure appropriée.
	AMSECTIONLINE	Crée des lignes de coupe.
	AMSEDIT	Permet de manipuler directement le contenu d'un dossier actif ou d'une vue active dans l'environnement de structure mécanique.
	AMSETUPDWG	Configure un dessin.
	AMSHAFT2D	Crée des pieces d'arbre symétriques par rotation et des contours d'arbre interieurs et extérieurs.
	AMSHAFTCALC	Calcule la ligne de fléchissement, les moments de flexion, les moments de torsion, les forces de support, l'angle de torsion, la tension équivalente et le facteur de sécurité des arbres.
	AMSHAFTEND	Crée un zigzag, une ligne à main levée ou une boucle pour représentater une extrémité d'arbre.
	AMSHAFTKEY2D	Insère dans un arbre une clavette disque ou parallèle dotée de la rainure appropriée.
	AMSHAFTLNUT2D	Crée un écrou à encoches avec rondelles à dents et les insère dans un arbre.
	AMSHIDE	Crée et modifie les situations de masquage sans afferter les autres occurrences de l'environnement de structure mécanique.
	AMSHIDEEDIT	Modifie les situations de masquage créées avec la commande AMSHIDE sans affercer les autres occurrences dans l'environnement de structure mécanique.
	AMSHIMRING2D	Crée une rondelle de calage sur un arbre.
	AMSIMPLEWELD	Crée des soudures à la molette et des soudures d'angle.
	AMSINSERT	Permet d'insérer des composants, des vues de composant et d'annotation, des dossiers existants dans les dessins de l'environnement de structure mécanique.
	AMSMOVE	Déplace des objets et les occurrences qui leur sont associées dans des dossiers ou des vues vers un autre dossier ou une autre vue de l'environnement de structure mécanique.
	AMSNEW	Crée et gère les nouveaux dossiers, composants et vues dans l'environnement de structure mécanique.
	AMSPROCKET	Trace des roues dentées ou des poulies.
	AMSPURGE	Supprime les objets de structure inutilisés, notamment les dossiers, les composants, les vues et les vues d'annotation dans l'environnement de structure mécanique.
	AMSREPLACEDEF	Remplace la définition d'un dossier ou d'une vue par une autre définition d'objets dans l'environnement de structure mécanique.

Bouton	Commande	Description
	AMSTDPLIB	Ouivre la boîte de dialogue Base de données de pièces normalisées en vue d'effectuer la sélection.
	AMSTDPLIBEDIT	Ouivre la boîte de dialogue Base de données de pièces normalisées en vue d'apporter des modifications.
	AMSTDPREP	Change la représentation d'une pièce normalisée.

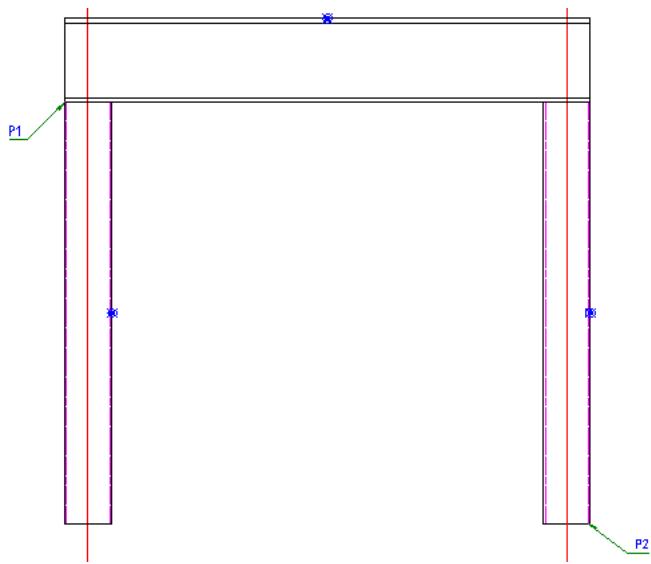

	AMSTLSHAP2D	Crée un profilé acier.
	A	AMSTYLEITAL	Met le texte en style italie.
	A	AMSTYLESIMP	Met le texte en style simplex.
		AMSTYLESTAND	Met le texte en style standard.
	A	AMSTYLELXT	Applique le style de texte TXT.
	✓	AMSURFSYM	Permet de créé des symboles d'état de surface.
	+	AMSYMMLEADER	Ajoute ou supprime une ligne de repère.
	M	AMSYMLINE	Trace des lignes de symétrie.
		AMTAPBHOLE2D	Crée un perçage borgne taraudé normalisé.
		AMTAPERPIN2D	Crée une goupille conique.
		AMTAPTHOLE2D	Crée un perçage débouchant taraudé normalisé.
		AMTBFULL	Affiche la barre d'outils rapide de Mechanical à gauche et la barre d'outils d'accrochage à droite.

Bouton	Commande	Description
	AMTBLEFT	Affiche la barre d'outils Mechanical Express sur le côté gauche.
	AMTBRIGHT	Affiche la barre d'outils Mechanical Express sur le côté droit.
A	AMTEXT3.5	Insère un texte multiple sur une hauteur de 3.5 mm.
A	AMTEXT5	Insère un texte multiple sur une hauteur de 5 mm. Reportez-vous à l'annexe A, Barre d'outils Assistance - Texte pour prendre connaissance des autres commandes de texte.
A	AMTEXT7	Insère un texte multiple sur une hauteur de 7 mm.
A	AMTEXTCENT	Centre le texte horizontallyment et verticallement.
A	AMTEXTHORIZ	Centre le texte à l'horizontal.
A	AMTEXTRIGHT	Aligne le texte multiple à droite.
	AMTEXTSIZE	Définit la taille par défaut du texte dans les espaces objet et presentation, ainsi que la hauteur du texte inséré.
A	AMTEXTTTXT	Applique le style de texte TXT.
	AMTHOLE2D	Crée unPERGAGEdebouchant normalisé.
	AMTHREADEND2D	Crée une extrémité taraudée.
	AMTITLE	Insère un cartouche et un cadre de dessin.
	AMTOR2D	Conçoit, calculer et insérer des ressorts de torsion, et insérer des tableaux de spécifications de dessort dans les dessins.
	AMTRCONT	Trace les contours des lignes de construction.
	AMTSLOT2D	Crée une fente débouchante normalisée.
	AMUBHOLE2D	Crée un perçage borgne utilisateur.
	AMUBSLOT2D	Crée une fente borgne utilisateur.
	AMUCOUNTB2D	Crée un lamage utilisateur.
	AMUCOUNTS2D	Crée une fraisure utilisateur.
	AMUNDERCUT2D	Crée une gorge dans un arbre.
	AMUSERHATCH	Insère des hachures utilisateur.
	AMUTSLOT2D	Insère une fente utilisateur.
	AMVARIODB	Etablit une connexion avec une base de données.
	AMVIEWALL	Effectue un zoom sur la vue en fonction des limites.
	AMVIEWCEN	Effectue un zoom sur le centre des fenêtres.
	AMVIEWLL	Effectue un zoom sur le quart inférieur gauche prédéfini d'un dessin.
	AMVIEWLR	Effectue un zoom sur le quart inférieur droit prédéfini d'un dessin.
	AMVIEWUL	Effectue un zoom sur le quart supérieur gauche prédéfini d'un dessin.
	AMVIEWUR	Effectue un zoom sur le quart supérieur droit prédéfini d'un dessin.

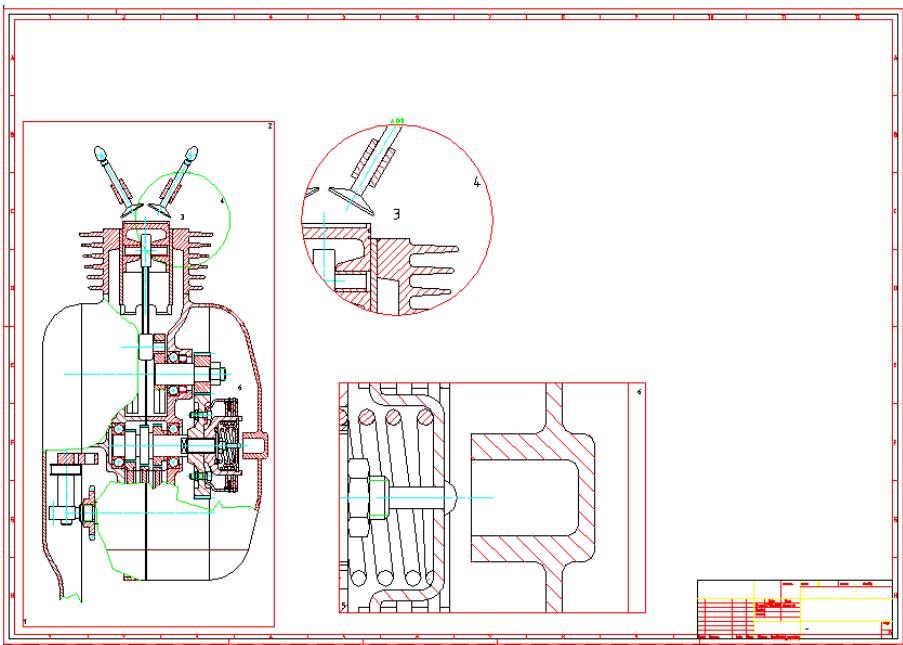

	AMVPORT	Crée une fenêtre dans l'espace représentation.
	AMVPORTAUTO	Crée des fenôtres automatiquement.
	AMVPZOOMALL	Rétablit le facteur d'échelle par défaut des fenôtres.
	AMWASHER2D	Crée une rondelle.
	AMWELDSYM	Crée des symboles de soudure.
	AMXREFSET	Définit la représentation des xréfs.
	AMZIGZAGLINE	Trace des zigzags.
	AMZOOMVP	Affiche la zone sélectionnée dans une fenêtre différente.
	SAUVENOM	Enregistre un fjichier dans une autre format afin de l'utiliser dans plusieurs versions d'AutoCAD Mechanical.

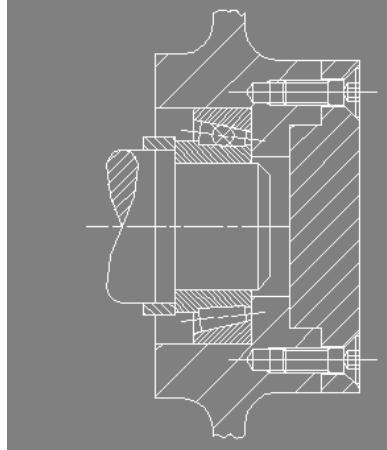

Nouvelles commandes et commandes révisées

Dans ce chapitre

3

Ce chapitre contient des informations sur les commandes d'AutoCAD® Mechanical. Il concerne à la fois les nouvelles commandes, les commandes révisées et celles supprimées, ainsi que les nouvelles variables système.

Commandes et fonctions révisées
■ Nouvelles commandes et fonctions
■ Nouvelles variables système

Commandes révisées

Voici la liste des commandes qui ont été révisées dans la présente version d'AutoCAD Mechanical.

AMDETAIL

Crée une vue détaillée à l'échelle et entièrement associative d'une piece définie d'un dessin.

Menu Dessin Détail

Commande AMDETAIL

Meme interface de ligne de commande et fonctions etendues disponibles dans une boite de dialogue.
- Met un détaill à l'échelle en fonction d'une échelle absolue ou d'un facteur d'échelle.
- Change les propriétés visuelles dans l'espace object d'une copie d'occurrence à détailler, puis place la légende des détails selon la presentation spécifique.
- Crée un objet de détaill à structure associative ou un objet de détaill hérié.
Utilisez les menus contextuels pour travailler avec les vues de detail affichées dans le navigateur.
- Contrôlez la visibilité des options Bordure de la vue visible et Ligne de repère visible de la norme ANSI car leur norme est différente.

AMFILLET2D

Arrondit les arêtes des objets.

Menu

Commande AMFILLET2D

• Etendue pour inclure l'application de congé/arrondi à des ellipses.

AMNOTE

Permet de déscriè les perçages, les ajustements et les pieces normalisées, et de créé des notes sur le dessin à l'aide d'une ligne de repère.

Menu

Annotation Note de ligne de repere

Commande

AMNOTE

• Créez une note et laissez les informations de nomenclature d'Autodesk Mechanical Desktop et d'AutoCAD Mechanical liées à la note. Changez les valeurs à un seul endroit.
  Lorsque vous modifiez un gabarit de note, vous pouze acceder à toutes les variables trouvées dans la commande AMBOM depuis la liste des variables d'attributs de nomenclature des données de piece.
• La liste des variables d'attributs disponible dans les options Mechanical a été étendue pour inclure HOLE, PART DATA, STDP et BOM.
  Lorsque vous sélectionné un composant pour associier une note, naviguez entre les différents composants, puis cliquez avec le bouton droit de la souris sur le composant approprié pour la note.
  Supprimez la ligne de repere d'une note tout en conservant son association avec l'élément auquel elle est rattachée. Supprimez la flèche d'une ligne de repere tout en conservant l'associativité avec la piece ou l'objet auquel la note est toujours rattachée.
  Toutes les notes utilisant un gabarit modifié dans AMOPTIONS sont mises à jour.

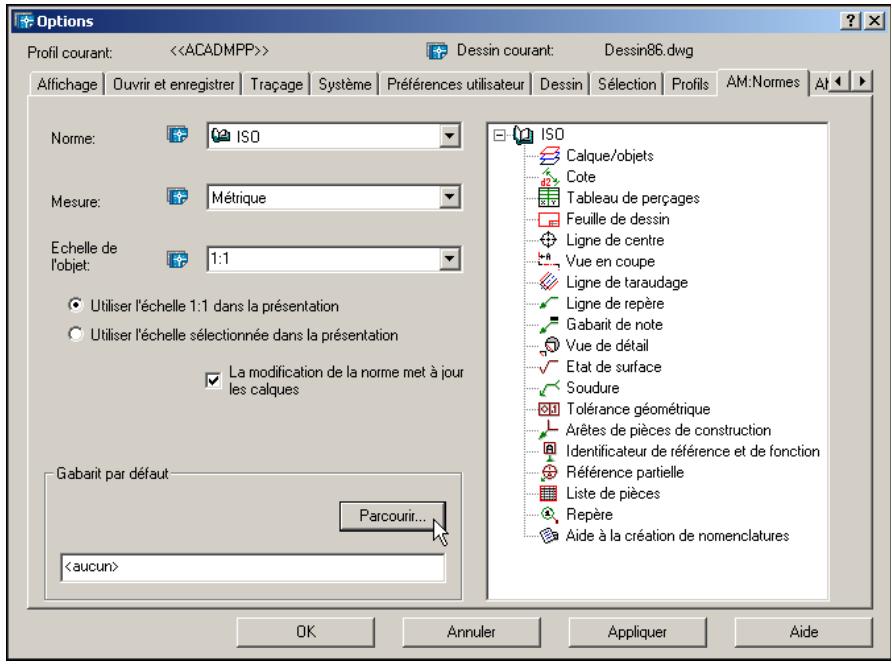

AMOPTIONS

Définit les configurations. Fusionnée avec la commande OPTIONS d'AutoCAD.

Commande

AMOPTIONS

• Vous pouvez définir les options d'AutoCAD Mechanical, de Mechanical Desktop et d'AutoCAD à partir d'une seule boîte de dialogue. Les options Mechanical sont disponibles sur les onglets dont le nom commence par le préfixe AM.:

Commandes suprimées

Cette commande n'est plus disponible dans AutoCAD Mechanical.

AMCOPY

N'est plus disponible. Utilisez la commande COPIER d'AutoCAD pour copier les objets sclectionnés.

Nouvelles commandes

La présente version d'AutoCAD Mechanical comporte les nouvelles commandes et fonctions suivantes :

ADCenter

Permet d'utiliser un groupe de calques dans AutoCAD Design Center (ADC).

Commande

ADCenter

• Copiez la structure ou les groupes de calques et leur contenu d'un dessin à l'autre.
  Accédez à n'importe quel fichier dans ADC et importez un composant. Ensuite, utilisez AMSNEW pour creer une occurrence dans la structure mécanique.

AMBROWSER

Permet d'afficher l'interface de navigation de l'environnement de structure mécanique.

Commande

AMBROWSER

Activez et désactivez le navigateur mécanique.

AMCOPYLG

Copie la géométrie d'un groupe de calques spécifique par l'utilisateur dans un nouveau groupe de calques.

Menu

Modifier Copie du groupe de calques

Commande

AMCOPYLG

Ajoutez des objets à un jeu de sélection ou supprimez-en.

AMEXPLODE

Permet de décomposer dans l'environnement de structure mécanique un objet afin d'obtenir les objets qui le composent.

Commande AMEXPLODE

Utilisez AMEXPLODE dans l'environnement de structure mécanique au lieu de la commande EXPLODE.

AMSACTIVATE

Fait d'un dossier ou d'une vue la cible d'édition active pour l'ajout de contenu aux objets de structure à l'aide d'autres commandes de création d'AutoCAD Mechanical.

navigateur Cliquez deux fois sur le noeud du navigateur pour obtenir une cible d'edition valide.

Menu Menu contextuel de toute cible d'edition valide Activer

Commande AMSACTIVATE

■ Sélectionnez un objet ou entrez des coordonnées pour activer une cible d'édition.
- Les remplacements de propriétés d'une occurrence sont supprimés lors de l'activation.
- Les situations de masquage sur la trajectory d'une occurrence active sont supprimées, ce qui permet de révêler la définition.

AMSBASE

Modifie le point de base d'un dossier actif ou d'une vue active dans l'environnement de la structure mécanique.

Commande AMSBASE

• Sélectionnez un nouveau point de base ou entrez de nouvelles coordonnées pour changer le point de base existant, ou appuyez sur ENTREE pour conserver le point de base existant.
  Lorsqu'un point de base est modifié, la position d'une occurrence de la définition en cours de modification n'est pas changée.
  ■ AMBASE est disponible pour les objets qui peuvent être activés, notamment les vues de face des composants d'arbre.
  Non disponible dans l'espace objet.

AMSCOPYDEF

Copie les définitions des objets pour lesquels des occurrences ont ete creees dans I'environnement de structure mecanique.

Menu Menu contextuel du navigate Copier la definition

Commande AMSCOPYDEF

• Copiez la définition d'un dossier dont une occurrence a été créé tout en conservant l'occurrence, mais en créé une définition.
• Copiez la définition d'une vue de composant dont l'occurrence a été créé, notamment les vues des pieces normalisées tout en gardant la nouvelle définition de vue comme vue du composant d'origine.
• Copiez la définition d'une occurrence de composant entière, y compris toutes ses définitions de vues de composant, qu'une occurrence ait été créé ou pas.

AMSCREATE

Permet de creator des composants, des vues de composants, des dossiers et des vues d'annotation dans les dessins de l'environnement de structure mécanique.

Commande AMSCREATE

■ AMSCREATE est un sous-ensemble de lignes de commande de la boîte de dialogue AMSNEW.

AMSEDIT

Permet de manipuler directement le contenu d'un dossier actif ou d'une vue active dans l'environnement de structure mécanique.

Menu Modifier Restructurer Ajouter/Supprimer/Copier le contenu du dossier actif/de la vue active.

Commande AMSEDIT

La seLECTION des changements est effectuee dans le navigateur.
- Les modifications apportées aux dossiers ou aux vues sont reflétées dans le navigateur.
- Permet de restructurer les objets avancés complexes, tout en Maintenant les relations associatives entre la fonction et le composant à l'intérieur de l'objet avancé.

AMSHIDE

Crée et modifie les situations de masquage sans affecter les autres occurrences de l'environnement de structure mécanique.

Menu

Modifier Masquage associatif Créer une situation de masquage associatif

Commande

AMSHIDE

Utilisez une boîte de dialogue pour creer, afficher et modifier les propriétés de la situation de masquage sélectionnée.
- Sélectionnez les objets d'une situation de masquage en utilisant le curseur ou selectionnez un noeud du navigateur.
- Chaque situation de masquage associatif est représentée par un seul noeud de masquage dans le navigateur.
Utilisez les menus contextuels du navigateur pour utiliser les situations de masquage.

AMSHIDEEDIT

Modifie les situations de masquage créées avec la commande AMSHIDE dans l'environnement de structure mécanique.

Menu

Modifier Masquage associatif Modifier la situation de masquage associatif

Commande

AMSHIDEEDIT

• Modifie les situations de masquage dans l'environnement de structure mécanique sans affecter les autres occurrences.

AMSINSERT

Permet d'insérer des composants, des vues de composant et d'annotation, des dossiers existants dans les dessins de l'environnement de structure mécanique.

Commande

AMSINSERT

■ AMSINSERT est un sous-ensemble de lignes de commande de la boîte de dialogue AMSNEW.
Utilisez le navigateur pour insérer rapidement des éléments de structure existants.

AMSMOVE

Déplace des objets et les occurrences qui leur sont associées dans des dossiers ou des vues vers un autre dossier ou une autre vue de l'environnement de structure mécanique.

Commande AMSMOVE

■ Sélectionnez un jeu de géométrie et/ou d'occurrences à déplacer vers un autre dossier.
■ Sélectionnez dans la fenêtre graphique un dossier ou une vue de destination.
- Permet de restructurer les objets avancés complexes, tout en Maintenant les relations associatives entre la fonction et le composant à l'intérieur de l'objet avancé.

AMSNEW

Crée et gère les nouveaux dossiers, composants et vues dans l'environnement de structure mécanique.

Menu Dessin Structure

Commande AMSNEW

Utilisez la boîte de dialogue Nouveau avec les onglets et options Composant/vue, Vue d'annotation et Dossier.
■ AMSCREATE et AMSINSERT sont des sous-ensembles et servent d'interface de ligne de commande pour AMSNEW.

AMSPURGE

Supprime les objets de structure inutilisés, notamment les dossiers, les composants, les vues et les vues d'annotation dans l'environnement de structure mécanique.

Commande AMSPURGE

AMSREPLACEDEF

Remplace la définition d'un dossier ou d'une vue par une autre définition d'objets dans l'environnement de structure mécanique.

Commande

AMSREPLACEDEF

• Remplace la définition d'une occurrence de dossier ou de vue de composant par la définition d'un objet similaire.
• Remplace la définition de toutes les occurrences d'un dossier ou d'une vue de composant par la définition d'un objet similaire.

AMSTDPLIBEDIT

Ouvre la boîte de dialogue Base de données de pieces normalisées en vue d'apporter des modifications.

Commande

AMSTDPLIBEDITF

Nouvelles variables système

Voici les nouvelles variables système d'AutoCAD Mechanical.

AMLGCOLORMODE

Change le mode de couleur de la commande AMLAYER.

Commande

AMLGCOLORMODE

Lorsque le mode Normal est désactivé (AMLGCOLORMODE=0), la colonne Couleur de l'onglet Gestion de groupes de calques est désactivée.
Lorsque le mode Normal est activé (AMLGCOLORMODE=1), les couleurs du calque dépendent non seulement des paramètres standard, mais également des couleurs du groupe de calques (toutes les couleurs du calque de l'onglet Gestion de calques sont affectées).

AMOFFSETLAYMODE

Définit le mode de calque des objets avec décalage qui viennent d'être créé sur le même calque ou sur le calque en cours.

Menu

Modifier Distance

Commande

AMOFFSETLAYMODE

La variable Layer Mode est une amélioration apportée à la commande AMOFFSET.
Le mode Normal (AMOFFSETLAYMODE=0) correspond au comportement par défaut précédent d'AutoCAD Mechanical.
Le mode Calque actuel (AMOFFSETLAYMODE=1) permet d'insérer des objets créé avec la commande AMOFFSET dans le calque en cours.

Global/Local

Verrouille les vues et les dossiers inactifs dans l'environnement de structure mécanique.

Commande

AMOFFSETLAYMODE

Partie II Leçons d'AutoCAD Mechanical

Les leçons et exercices de cette section ont pour objet de vous apprendre à utiliser le logiciel AutoCAD® Mechanical. La section se compose d'instructions pas à pas, et compte des illustrations pratiques.

Vous y apprendrez à utiliser les gabarits et les calques, la structure mécanique, l'espace object et les presentations, les cotes, les profilés acier et les nomenclatures, et les listes de pieces. Cette partie comporte également des chapitres expliquant le calcul des moments d'inertia et des lignes de fléchissement, la création et le calcul de chaînes, de ressorts et de cames, et la préparation de vos dessins pour la documentation finale. Des fichiers dessin spécialment concus pour les éléments sont fournis avec le programme. Ces fichiers comprend des éléments de dessin qui vous aidont à很好地 comprendre et à assimilier les concepts d'AutoCAD Mechanical.

Utilisation de gabarits

Dans ce chapitre

4

Cette loi vous présente les gabarits AutoCAD®

Mechanical prédéfinis et vous apprend à créé vos

propres gabarits.

■ Configuration du calque de départ
Définition des options Mechanical
Définition des limites du dessin
Enregistrement d'un gabarit
Utilisation d'un gabarit
Définition d'un gabarit par défaut

Termes clés

Terme	Définition
calque de base	Calque composé de calques de construction et de calques de pièces normalisées. Les calques de base sont reproduits dans chaque groupe de calques.
groupe de calques	Groupe d'éléments associés ou apparentés dans un dessin. Un des avantages majorés de l'utilisation des groupes de calques est de pouvoir désactiver un groupe de calques spécifique ainsi qu'un composant entier. Le dessin et sa vue d'ensemble bénéficient ainsi de capacité renforcées. Le temps de ré génération est également réduit.
calque de pièces	Calque sur lequel les pièces normalisées sont enregistrées. Tous les calques de pièces normalisées sont dotés du suffixe AM_*N.
gabarit	Fichier avec paramètres prédéfinis, à utiliser pour les nouveaux dessins. Tout dessin peut également être utilisé comme gabarit.
calque de construction	Calque sur lequel vous étés en train de travailler.

Utilisation de gabarits

Dans AutoCAD Mechanical, vous pouvez utiliser des gabarits (fichiers *.dwt) pour creer des dessins.

Des gabarits prédéfinis contenant des paramètres pour divers dessins, tels que am Iso.dwt ou am ANSI.dwt, sont fournis avec AutoCAD Mechanical. Vous pouvez créé vos propres gabarits ou utiliser n'importe quel dessin comme gabarit. Lorsque vous utilisez un dessin comme gabarit, le nouveau dessin conserve les mêmes paramètres que le gabarit.

Vou pouve enregistrer n'importe quel dessin comme gabarit, mais il vaut moins que les gabarits contiennent des paramètres et des éléments de dessin conformés aux normes de votre entreprise ou de votre projet. Il s'agit par exemple des éléments suivants :

Type d'unité et précision
- Limites du dessin
Paramètres de modes résolution, grille et ortho
- Organisation des calques
Cartouches, cadres de dessin et logos
■ Styles de cote et de texte
Types de ligne et épaisseur des lignes

Si vous créez entièrement un dessin sans élément préexistent, AutoCAD Mechanical lit les paramètres système par défaut dans le registre. Les paramètres système par défaut ont une norme prédéfinie.

Si vous créez un dessin à partir d'un gabarit existant et que vous lui apportez des modifications, ces dernières n'auront aucune incidence sur le gabarit.

Si vous souhaitez commencer à travailler immédiatement à partir de gabarits, vous pouvez utiliser les fichiers gabarits prédéfinis enregistrés dans le dossier acadm\template.

Dans cette façon cependant, vous allez créé votre propre gabarit.

Configuration des calques de départ

Chaque fais que vous lancez AutoCAD Mechanical, le système active le calque 0. Dans la mesure où le calque 0 ne fait pas partie des calques Mechanical, il n'est pas affiché dans la boîte de dialogue Gestion de calques lorsque vous sélectionnez Mechanical dans le champ Afficher.

VoudevezdefinirlecalqueMechanicalAM_0 comme calque dedepart pardéfaut.

Pour définiir un calque de départ

1 Activez l'option Gestion de calques.

Menu

Assistance Calque/Groupe de calques Gestion du calque/groupe de calques

Commande

AMLAYER

2 Dans la boîte de dialogue Gestion de calques, cliquez sur l'onglet Gestion de calques, sélectionné le calque AM_0, puis cliquez sur Actif.

Cliquez sur OK.

Le calque AM_0 est désormais actif, comme l'atteste la barre d'outils :

Définition des options Mechanical

Dans la boîte de dialogue Options, vous pouvez définir les paramètres généraux d'AutoCAD Mechanical, de Mechanical Desktop et d'AutoCAD. Les onglets ayant une influence sur les paramètres de Mechanical Desktop ou d'AutoCAD Mechanical (ou les deux) commencent par AM. Utilisez les flèches à l'extrémité croite de la barre des onglets pour faire défiler les onglets disponibles vers la gauche ou la droite.

Lorsque vous démarrez AutoCAD Mechanical, la structure mécanique est activée par défaut. Bien que ce paramètre ne soit pas stocké dans les gabarits, désactiver la structure mécanique pour cet exercice.

Pour définiir les options Mechanical

1 Activez l'option Options Mechanical.

Menu Assistance Options Commande OPTIONS ou AMOPTIONS

2 Dans l'onglet AM: Structure de la boîte de dialogue Options, désélectionnez la case Activer la structure, puis cliquez sur Appliquer.
3 Cliques sur l'onglet AM: Normes, puis spécifie les informations suivantes :

Norme: ISO
Dimensions: Métérique
Echelle: 1:1

Cliquez sur OK.

REMARQUE Tous les paramètres de cette boîte de dialogue, stockés dans le dessin (gabarit), sont signalés par cette icône : La norme en cours et tous les paramètres associés sont répertoriés dans le panneau de droite.

Définition des limites du dessin

Définisse les limites du dessin en fonction du format A0 (840 x 1 188 mm).

Ceci limitera au format spécifique l'espace disponible pour le dessin.

Pour définiR les limites du dessin

1 Activez l'option Limites du dessin.

Menu Assistance Format Limits du dessin

Commande LIMITES

2 Répondez aux invites comme suit :

Spécifiez le coin inférieur gauche ou [ACtf/INactif] < 0.00,0.00> :

Appuyez sur ENTREE.

Spécifiez le coin supérieur droit < 420.00,297.00> : Entrez 840,1188.

Les limites sont etendues au format A0.

Enregistrement des gabarits

Enregistrez en tant que gabarit le dessin précédemment modifié.

Pour enregistrer un gabarit

1 Activez l'option Enregistrer sous.

Menu Fichier Enregister sous

Commande SAUVENOM

2 Dans la boîte de dialogue Enregistrer le dessin sous, spécifie les informations suivantes :

Types de fichier : Fichier de gabarit de dessin AutoCAD Mechanical (*.dwt)

Nom de fichier: mon_gabarit

Choisissez Enregister.

3 Dans la boîte de dialogue Description du gabarit, spécifique les informations suivantes :

Description: Gabarit de l'exercice

Menu	Fichier ➔ Fermer
Commande	FERMER

Utilisation de gabarits

Utilisez le gabarit créé precedemment pour commencer un nouveau dessin.

Pour ouvrir un gabarit

1 Activez l'option Nouveau.

Menu

Fichier Nouveau

Commande

NOUVEAU

2 Dans la boîte de dialogue Sélectionner un gabarit, Sélectionnez mon_gabarit.dwt, puis cliquez sur Ouvrir.

Commencez le nouveau dessin en utilisant les paramètres du gabarit enregistré précédemment.

Définition de gabarits par défaut

Définissez votre gabarit comme étant le gabarit par défaut.

Pour définiir un gabarit par défaut

1 Activez l'option Options Mechanical.

Menu

Assistance Options

Commande

AMOPTIONS

2 Dans l'onglet AM: Normes de la boîte de dialogue Options, cliquez sur Parcourir.

3 Dans la boîte de dialogue Ouvrir, Sélectionnez mon_gabarit.dwt, puis cliquez sur Ouvrir.
4 Dans la boîte de dialogue Options, cliquez sur OK.
Le gabarit mon_gabarit sera utilisé comme gabarit par défaut tant que vous n'en indiquerez pas un autre.

REMARQUE Le gabarit par défaut est utilisé lorsqu'un dessin ne contient pas de configuration AutoCAD Mechanical. Si un dessin contient déjà des données de configuration AutoCAD Mechanical, ou s'il s'agit d'un nouveau dessin créé à l'aide d'un gabarit AutoCAD Mechanical, le gabarit par défaut n'attécte pas ces paramétrages.

You estes arrivé au terme de ce chapitre.

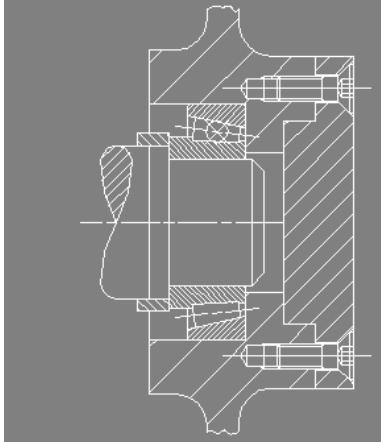

Utilisation de la structure mécanique

Dans ce chapitre

5

Au cours de cette façon, vous apprendrez à utiliser la structure mécanique d'AutoCAD Mechanical. Vous apprendrez à ajouter au navigateur mécanique des composants et des vues, à incorporer des géométries dans ces composants et vues, à créé des occurrences de composant, à modifier les composants, à utiliser le masquage associatif dans la structure mécanique, à déplacer des objets et à consulter la nomenclature.

A propos de la structure mécanique
Composants et dossiers
■ Configuration de la structure mécanique
Utilisation du navigateur
■ Situations de masquage
Nomenclatures et listes de pieces

Termes clés

Terme	Définition
vue d'annotation	Dossier contenant des vues de composant servant à l'annotation et à la fourniture de détails sur les pieces et les sous-ensembles.
associatif	Dans une structure mécanique, la modification d'une occurrence de définition se reflète implicitement sur toutes les autres occurrences de cette définition, notamment sur la définition elle-même.
navigateur mécanique	Navigateur contenant la hierarchie des composants, des vues de composant, des vues d'annotation et des dossiers d'une structure mécanique donnée.
composant	espace réservé et identification de navigateur pour le type de composant. Un composant équivaut aux unités de fabrication des pieces et des ensembles.
dossier de vue de composant	Dossier imbriqué sous un composant qui contient la géométrie d'une vue particulière de ce composant.
définition	Description d'un dossier, d'un composant ou d'une vue qu'AutoCAD Mechanical enregistre dans la base de données comme une définition de bloc.
géométrie élémentaire	Éléments graphiques d'un dessin qui représentent la forme et la taille d'une piece ou d'un ensemble.
dossier	Dossier contenant un élément de dessin qui n'a ni dossier dédié ni dossierprogrammé par défaut dans la structure mécanique.
géométrie	Éléments graphiques d'un dessin qui représentent la forme et la taille d'une piece ou d'un ensemble.
géométrie masquée	Géométrie incluse dans une situation de masquage.
occurrence	Itération d'une définition telle qu'elle apparait dans une structure mécanique.
définition de la vue principale	La définition de la vue principale est le noeud racine (au plus haut niveau) du navigateur portant le nom du fichier. La définition de la vue principale est le parent le plus élevé de tous les dossiers et vues.
objet	Utilisé de diverses façon pour déscrire des éléments de la structure mécanique, qu'il s'agisse d'un composant, d'un dossier ou d'une géométrie.
objet (tel qu'il est utilisé dans la boîte de dialogue Créer un état caché)	Unité de géométrie élémentaire.
occurrence	Positionnement d'un composant, habituèlement dans des sous-ensembles à plusieurs niveaux, où ce composant est reproduit à la suite de plusieurs positions d'une piece ou d'un sous-ensemble.
flux de travail	Progression des actions utilisées pour parvenir à un objectif. Dans une structure mécanique, il s'agit de l'ordre dans lequel les composants et les dossiers de la structure mécanique sont créés et de l'ordre dans lequel la géométrie est ajoutée à la structure mécanique.

Utilisation de la structure mécanique

La structure mécanique est une méthode couple et efficace permettant d'organiser les éléments d'un dessin en une structure logique et associative. Elle utilise des données en temps réel et intelligentes, représentées de manière graphique par une arborescence de navigateur.

Application de flux de travail

Vous pouvez creer une structure mécanique grâce à des flux de travail descendants, ascendants ou excentriques. Les flux de travail sont ouverts et soudes et peuvent être utilisés de manière combinée. Vous pouvez appliquer ces flux de travail à tout moment pendant la conception et appliquer une structure mécanique aux dessins existants.

Flux de travail descendant

Dans un flux de travail descendant, vous commencez par creator le composant de l'ensemble principal. Vous n'ajoutez les sous-ensembles et les pièces que par la suite. Ce flux de travail exige que vous ayez, dés le début de la conception, une bonne idée du contour et de la presentation souhaités pour la structure mécanique.

L'illustration suivante présente un récapitulatif général de ce flux de travail. Le premier composant s'appelle ASSEMBLY1:1. Lorsque deux SOUS-ENSEMBLES (SUBASSEMBLIES) sont imbriqués sous ASSEMBLY1:1, l'icone correspondante se transforme d'unepiece en un ensemble. Ensuite, les pieces sont ajoutées aux SOUS-ENSEMBLES et leurs icônes deviennent des icônes d'ensemble.

Flux de travail ascendant

Dans le flux de travail ascendant, vous commencez par creator chacun des composants de piece. Les pieces sont regroupées en sous-ensembles. Enfin, les sous-ensembles sont regroupés sous le composant de l'ensemble principal.

Flux de travail excentrique

Dans un flux de travail excentrique, vous utilisez des associations de flux de travail descendants et ascendants. Vous appliquez à votre géométrie des composants de structure mécanique, qu'il s'agisse de pieces ou d'ensembles, à tout moment du processus de conception, quel que soit l'ordre prédéterminé. Il s'agit très probablement du flux de travail le plus courant.

Composants, dossiers et navigateur

Les principaux blocs de construction de la structure mécanique sont les composants et les dossiers de vues de composant incorporeés dans la hierarchie du navigateur mécanique. Un composant peut être une piece ou un ensemble. Chaque composant contient au moins un dossier de vue. Le dossier de vue contient la géométrie de cette vue particulière du composant. Vous doivent configurer la hierarchie du navigateur mécanique en fonction de la conception souhaitation et des relations à créé.

You pouvez également créé des vues d'annotation qui sont placées automatiquement dans la partie supérieure du navigateur mécanique.

La nomenclature est créé et mise à jour automatiquement lorsque vous créez et modifiez la structure mécanique.

Vou puez également utiliser des dossiers destinés à contenir des éléments qui n'appartiennent pas à un dossier de structure mécanique par défaut.

Données associatives

Lorsque vous creez une occurrence d'un composant de piece ou d'ensemble, la structure mécanique gère une association bidirectionnelle entre les occurrences. Si vous modifiez une occurrence d'un composant, toutes les autres occurrences associées contenues dans le dessin sont automatiquement mises à jour. Chaque fois qu'un élément structuré est copié, il est créé à partir de la définition stockée. Cette fonctionnalité rend la gestion des mises à jour du dessin plus efficace et plus précise. L'association qui existe entre l'occurrence et la définition de l'occurrence peut également être rompue de manière à ce que la définition ou l'occurrence puisse être modifiée sans entrainer de modification au niveau des autres occurrences.

Espace objet et structure mécanique

L'espace objet correspond à l'espace graphique auquel vous ajoutez la géométrie, comme des arcs et des poly lignes. La géométrie créé manuellement, comme les lignes et les arcs, n'est pas ajoutée automatiquement à la structure mécanique. Les commandes de la structure mécanique permettent d'ajouter cette géométrie, selon les besoin, à la hierarchie de la structure mécanique. Les autres types de géométrie comme les assemblages par vis, les pieces normalisées et les perçages sont ajoutés automatiquement à la structure mécanique (chaque type étant représenté par sa propre icône dans la hierarchie du navigateur mécanique). Toute géométrie, qu'il s'agisse d'une ligne ou d'une piece normalisée, peut être ajoutée à la structure mécanique ou supprimée à tout moment.

Création et utilisation d'une structure mécanique

Dans cette section, vous apprendrez à utiliser la structure mécanique en vous servant de démonstrations simples.

Activation de la structure mécanique

Ouvrez un nouveau dessin. Choisissez les paramètres suivants avant d'utiliser la structure mécanique :

Ouvrez la boite de dialogue Options

Menu

Assistance Options

Commande

1 Faites defiler la barre d'onglets vers la droite, puis selectionnez l'onglet AM:Structure.
2 Assurez-vous que la case Activer la structure est cochée.

Cliquez sur OK pour fermer la boite de dialogue.

Si le navigateur mécanique n'est pas affché, procedez comme suit.

Affichage du navigateur mécanique

Commande

AMBROWSER

Lorsque vous yêtes invite, entrez Actif.

A propos des modes de sélection

Il est essentiel de comprendre le fonctionnement du mode de seLECTION d'AutoCAD Mechanical dans l'environnement de structure mécanique.

AMSSMODE se compose de deux modes : descendant et ascendant. Chacun de ces modes peut être utilisé pour parvenir au même résultat. Toutefois, les méthodes employées dans chaque mode pour parvenir à ce résultat sont totally opposées.

Lorsque la commande AMSSMODE est paramétrée sur descendante, la série de sélection commence par le composant du haut et se termine par la géométrie élémentaire, d'après la hierarchie du navigateur mécanique. Dans l'illustration suivante, le premier cliç permet de sélectionner l'ensemble du plus haut niveau, le cliç suivant le sous-ensemble, le cliç suivant la piece et le dernier cliç sélectionne la géométrie élémentaire.

Lorsque AMSSMODE est définie sur ascendante, la série de sélection commence par la géométrie élémentaire et se termine par le composant du plus haut niveau de la hierarchie du navigateur mécanique. Dans l'illustration suivante, le premier clic permet de selectionner la géométrie élémentaire, le clic suivant la piece, le clic suivant le sous-ensemble et le dernier clic l'ensemble du plus haut niveau.

La plupart du temps, lorsque vous utilisez la géométrie dans la structure mécanique, vous doivent séléctionner la totalité du composant plutôt que sa géométrie élémentaire. Le mode de selection descendante permet de vous assurer queès le premier clic, tout le composant est sélectionné. Les info-bulles de selection constituent une aide supplémentaire pour confirmer que vous avez bien sélectionné ce que vous vouliez.

Définition du mode de sélection descendante

Commande AMSSMODE

Lorsque you y estes invite, entrez Haut.

Méthodes de création et de modification de structure mécanique

Il existe quatre méthodes de création et de modification de structuremécanique :

• Menu contextuel du navigateur mécanique
  Boutons
  Ligne de commande
  Sélections de menu de la barre d'outils

Vous pouvez utiliser n'importe qu'elle méthode et les utiliser de manière combinée. La démonstration suivant utilise principalement la méthode du menu contextual du navigateur mécanique.

Lorsque vous travailliez avec le navigateur mécanique, vous devez savoir que les options disponibles dans le menu contextuel changent en fonction des facteurs suivants :

Si un élément a été sélectionné dans le navigateur mécanique ou si aucun élément n'est sélectionné
L'élement sélectionné dans le navigateur mécanique

Creation d'un composant de piece

Commencez par la structure mécanique en créé une géométrie simple, puis consolidez-la en en faisant un composant de piece.

1 Utilisez l'outil Rectangle pour creer un rectangle. La taille et les proportions sont sans importance.
2 Cliquez avec le bouton droit de la souris sur un endroit quelconque du navigateur mécanique, puis sélectionné Nouveau Composant.
3 Acceptez le nom par défaut pour le composant.
4 Acceptez le nom par défaut pour le dossier de la vue du composant.
5 Sélectionnez le rectangle, puis appuyez sur ENTREE.
6 Pour spécifique un point de base, cliquez sur l'un des angles du rectangle.
7 Pour développer l'arborescence du navigateur mécanique, cliquez sur le signe plus place devant le nom du fichier de dessin.

Le dessin devrait ressembler à l'illustration suivante :

Un noeud de composant avec son dossier de composant correspondant a ete ajoute au navigateur mecanique. La geometrie du rectangle fait maintainant partie de la hierarchie de la structure mecanique. Une entree a etalement ete createe dans la nomenclature. Pour vérifier si la geometrie a ete incorporee dans la structure mecanique, selectionnez le noeud du composant ou le dossier de la vue du composant. Le rectangle est mis en surbrillance.

Le noeud du composant est un espace réservé et une identification de navigateur mécanique pour le type de composant (un composant de pieces dans ce cas).

Le dossier de la vue du composant est imbriqué sous le noeud du composant et contient la géométrie associée à cette vue du composant. Un noeud de composant peut/countir autant de dossiers de vues que nécessaire.

Ajoutez une autre vue au composant.

1 Creez un autre rectangle.
2 Sélectionnez le noeud du composant (pas le dossier de la vue) dans le navigateur mécanique.

3 Cliquez dessus avec le bouton droit de la souris, puis selectionnez Nouvelle >Vue du composant.
4 Acceptez le nom par défaut de la vue du composant.
5 Sélectionnez le nouveau rectangle, puis appuyez sur ENTREE.
6 Spécifiez un point de base.

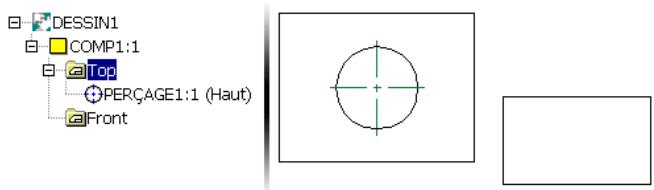

Le nouveau dossier de vue, Front, est imbriqué sous le noeud du composant. Sélectionnez le dossier de vue Front. Le rectangle associé est mis en surbrillance.

Ajoutez des géométries au dossier de vue Top.

1 Cliquez avec le bouton droit de la souris sur le dossier de vue Top, puis choisissez Activer. Vous pouvez également cliquer deux fois sur le dossier de vue pour l'activer.

2 Utilisez l'outil Perçages pour ajouter un perçage au rectangle.
3 Pour désactiver le dossier de vue, cliquez deux fois sur le nom du fichier de dessin dans le navigateur mécanique ou cliquez deux fois sous tous les noeuds de composant dans l'arrière-plan du navigateur mécanique. Le dossier de vue Top était activé lorsque vous avez créé le perçage. C'est pourquoi le perçage est imbriqué sous ce dossier de vue. Vous devrez peut-être cliquer sur le symbole plus place devant le dossier de vue Top pour développer la branche du navigateur mécanique.

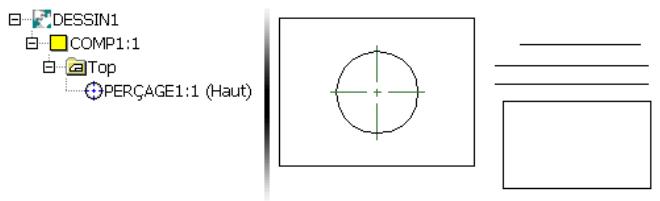

Enregistrez notre dessin.

Il existe d'autres méthodes pour modifier le contenu des dossiers de vues de composant.

Modification des composants

Procedez comme suit pour ajouter, à partir de l'espace objet, une géométrie existante à un dossier de vue de composant.

1 Cliquez deux fois sur l'arrière-plan du navigateur mécanique afin de vous assurer qu'aucun dossier de vue n'est actif.
2 Creez des géométries. Une seule ligne suffit.

A ce stade, la nouvelle géométrie existe uniquement dans l'espace objet.

1 Cliquez avec le bouton droit de la souris sur le dossier de vue Front, puis choisissez Modifier Contenu.
2 Sur la ligne de commande, entrez Ajouter.
3 Sélectionnez la nouvelle géométrie.

La géométrie est affectée au dossier de vue Front. Sélectionnez le dossier de la vue pour confirmer que la nouvelle géométrie fait désormais partie de la vue du composant.

Procedez comme suit pour supprimer la géométrie d'un dossier de vue.

1 Cliquez avec le bouton droit de la souris sur le dossier de vue Front, puis choisissez Modifier Contenu.
2 Sur la ligne de commande, entrez Supprimer.
3 Sélectionnez la ligne contenue dans cette vue.

La géométrie sélectionnée fait maintainant uniquement partie de l'espace object. La ligne n'est pas mise en surbrillance lorsque vous sélectionné le dossier de la vue.

Procedez comme suit pour copier la géométrie dans un dossier de vue.

1 Cliquez deux fois sur le nom de fichier du dessin dans le navigateur mécanique afin de vous assurer qu'aucun dossier de vue n'est actif.
2 Creez des géométries. Une seule ligne suffit.
3 Cliquez avec le bouton droit de la souris sur le dossier de vue Front, puis choisissez Modifier Contenu.
4 Sur la ligne de commande, entrez Copier.
5 Sélectionnéz la nouvelle géométrie.

La copie et l'original ont les mêmes coordonnées. Pour confirmer la réussite du processus, procédez comme suit.

1 Sélectionnez la géométrie d'origine en cliquant dessus une seule fois.

Tous les éléments contenus dans le dossier de la vue sont mis en surbrillance. La géométrie d'origine se déplace indépendamment du reste.

2 Utilisez l'une des poignées pour déplacer la géométrie.

La géométrie d'origine existe uniquement dans l'espace object. La copie est affectée au dossier de vue Front.

Procedez comme suit pour supprimer un dossier de vue du navigateur mécanique sans perdre sa géométrie.

1 Vérifiez que la commande AMSSMODE est paramétrée sur descendante et qu'aucun dossier de vue n'est actif.

2 Sur la ligne de commande, entrez AMEXPLODE.
3 Sélectionnéz la géométrie du dossier de vue Front.

La géométrie repasse dans l'espace object et le dossier de vue vide Front est supprimé automatiquement.

Enregistrez-vous dessin.

Creation d'une occurrence d'un composant

Un ensemble nécessite habituellement plusieurs occurrences d'une piece ou d'un sous-ensemble donné. La structure mécanique rend possible la création rapide, facile et précise d'occurrences de composant tout en conservant un nombre précis dans la nomenclature.

1 Creez un dessin.
2 Creez un rectangle.
3 Creez un composant à l'aide du rectangle pour la géométrie de la vue du composant. Acceptez le nom par défaut du composant COMP1.

4 Vérifiez que AMSSMODE est définie sur le mode descendant.
5 Utilisez l'outil Copier d'AutoCAD pour copier la géométrie de la vue.
6 Lorsque cela vous est demandé, sélectionnez le rectangle.
7 Spécifiez le point de base et éloignez la copie de l'occurrence parent.

8 Cliquez à l'endetroit où vous souhaitez placer le nouveau rectangle.
9 Dans la boîte de dialogue Occurrence de vue de composant créé, Sélectionnez COMP1:2 (Nouveau).

Cliquez sur OK.

Le navigateur mécanique affiche deux occurrences de ce composant : COMP1:1 et COMP1:2.

Le chiffre 2 après le signe deux-points indique que ce noeud est la seconde occurrence de la définition du composant. La nomenclature indique à présent un nombre de 2 pour COMP1.

L' étape suivante démontré l'aspect le plus utile et le plus puissant de la création d'occurrences dans la structure mécanique.

1 Sélectionnez le rectangle contenu dans le dossier de la vue du composant Top sous COMP1:2(Top).
2 Faites glisser l'une des poignées d'angle pour déformer le rectangle.

La géométrie contenue dans le dossier de la vue Top sous COMP1:1 est immédiatement mise à jour afin de correspondre aux modifications de géométrie du dossier de vue Top sous COMP1:2.

Toute modification apportée à une occurrence apparait dans toutes les autres occurrences. La valeur de cette fonction devient claire lorsque vous mettez à jour un ensemble complexe composé de nombreuses occurrences d'une certaine piece ou d'un certain sous-ensemble.

Vous pouvez modifier la géométrie du dossier de la vue Top sous COMP1:2 sans que cela n'ait d'influence sur celle du dossier de la vue Top sous COMP1:1. Procedez comme suit.

1 Cliquez avec le bouton droit de la souris sur le dossier de vue Top sous COMP1:2, puisCHOisissez Modifier Couper le lien.

2 Renommez le dossier de la vue du composant.
3 Sélectionné le rectangle contenu dans le dossier de la vue Top sous COMP1:2.
4 Faites glisser les poignées d'angle pour déformer la géométrie.

La géométrie du dossier de la vue Top sous COMP1:1 n'est pas mise à jour et ne correspond donc pas à celle du dossier de la vue sous COMP1:2.

Lorsque vous avez créé l'occurrence COMP1:2, la boîte de dialogue Occurrence de vue de composant créé vous proposait deux options. Procedez comme suit pour explorer la seconde option.

1 Assurez-vous qu'aucune vue n'est active.
2 Dans le navigateur mécanique, cliquez avec le bouton droit de la souris sur COMP1:2, puis choisissez Supprimer.
3 Utilisez l'outil Copier pour copier la géométrie du dossier de la vue Top sous COMP1:1.
4 Dans la boîte de dialogue Occurrence de vue de composant créé, Sélectionnez COMP1:1 (Existante).

L'occurrence Top:2 du dossier de la vue du composant Top est imbriquée sous COMP1:1.

A ce stade, vous pouvez appliquer la commande Couper le lien à la nouvelle occurrence de la vue afin de la modifier sans agir sur les autres.

Fermez le dessin. L'enregistrement du dessin est facultatif.

Remplacement de la définition d'une occurrence

Dans la structure mécanique, il est possible de replacer toutes les occurrences de définition de composant par une nouvelle en une seule opération.

1 Creez un dessin.
2 Creez un rectangle.
3 Creez un composant et acceptez le nom proposé par défaut.
4 Utilisez le rectangle comme géométrie du dossier de la vue du composant.
5 Creez un cercle.
6 Creez un composant et acceptez le nom proposé par défaut.

7 Utilisez le cercle comme géométrie du dossier de la vue du composant.

Le dessin devrait ressembler à l'illustration suivante :

8 Sur la ligne de commande, entrez AMSREPLACEDEF.
9 Dans le champ Remplacer de la boîte de dialogue Remplacer, Sélectionnez COMP1:1(Top) dans la liste déroulante.

Dans le champ Par, selectionnéz COMP2:1(Top), puis cliquez sur OK.

10 Dans la boîte de dialogue AutoCAD, cliquez sur Oui.

Les définitions de la vue du composant de COMP1 (le rectangle) sont réplacées par celles du composant de COMP2 (le cercle).

Insertion d'une occurrence de composant

Pour le processus suivant, utilisez le dessin que vous avez créé dans la section Remplacement de la définition d'une occurrence.

1 Cliquez avec le bouton droit de la souris sur l'arrière-plan du navigateur mécanique, sous les noeuds du composant en cours. Veillez à ne pas selectionner d'élement du navigateur mécanique.
2 Sélectionnez Insertion Composant.
3 Si vous ne connaissiez pas le nom du composant, appuyez deux fois sur ENTREE pour afficher la liste des composants disponibles.
4 Entrez le nom du composant COMP2.
5 Suivez les invites pour placer la géométrie de l'occurrence.

Une nouvelle occurrence COMP2 est ajoutée à la structure mécanique. La nomenclature affiche maintenant le chiffre 3 pour COMP2.

Fermez le dessin.

Création d'un composant d'ensemble

Vous savez comment creer un composant de piece. Dans cette section, vous allez apprendre à creer un composant d'ensemble.

1 Creez un dessin.
Il n'est pas utile de creer de geometrie pour cet exercice.
2 Creez un composant.
3 Sélectionnez le noeud du composant.

4 Cliquez dessus avec le bouton droit de la souris, puis selectionnez Nouveau Composant.
5 Suivez les invites pour creer le composant.

Etant donné que vous avez cliqué avec le bouton droit de la souris sur le noeud du composant de COMP1:1 pour creer le composant, ce dernier est imbriqué sous COMP1:1.

Le premier composant devient automatiquement un ensemble. Il est indiqué comme tel par l'icone de son noeud de composant. Le dessin de votre ensemble est désormais constitué d'un sous-ensemble.

Lorsque vous utilisez la méthode du menu contextuel (clic droit) dans le navigateur mécanique pour creer un ensemble, assurez-vous que vous le faites sur le noeud de composant souhaité et non dans l'espace vide sous l'arborescence du navigateur mécanique. Lorsque vous顶层ez avec le bouton droit de la souris sur l'espace vide du navigateur mécanique, le nouveau composant est ajouté en haut de la hierarchie du navigateur. Cette règle s'applique également lorsque vous utilisez la méthode du menu contextuel (clic droit) dans le navigateur mécanique pour insérer un composant.

Fermez le dessin.

Utilisation de pieces normalisées et d'assemblages par vis

Lorsque vous creez une piece normalisée ou un assemblage par vis, un noeud de composant pour cette piece ou cet assemblage est automatiquement ajoute à la structure mécanique. Pour imbriquer une piece normalisée ou un assemblage sous un noeud de composant existant, paramétrz l'un des dossiers de vue du noeud de composant sur Actif. Créez ensuite la piece normalisée ou l'assemblage par vis comme vous le feriez normalement.

Masquage associatif et structure mécanique

Lorsque vous creez une situation de masquage dans une occurrence de composant de la structure mécanique, toutes les autres occurrences associées sont automatiquement mises à jour. L'interaction entre le masquage associatif et la structure mécanique peut être subtile. Vous doivent connaître un certain nombre de points importants à ce sujet.

1 Creez un dessin.
2 Creez une géométriesemblable à celle de l'illustration suivante. Vous avez besoin de deux bocles fermées qui se chevauchent. Les tailles et les formes sont sans importance.

3 Creez un composant. Utilisez le nom par défaut et selectionnze les deux boucles fermées pour la géométrie du dossier de la vue du composant.
4 Copiez la géométrie du composant pour créé une occurrence du composant. Dans la boîte de dialogue Occurrence de vue de composant créé, Sélectionnez COMP1:2.

Deux noeuds de composant doivent maintainant se couver dans le navigateur mécanique : COMP1:1 et COMP1:2.

5 Vérifiez que AMSSMODE est définie sur le mode descendant.
6 Sur la ligne de commande, entrez AMSHIDE.
7 Sélectionnez l'objet au premier plan. Sélectionnez l'une des boucles fermées de COMP1:1.

En mode de seLECTION descendante, les deux boucles fermées sont mises en surbrillance.

8 Sélectionnez la même boucle une seconde fois, puis appuyez sur ENTREE.

La boîte de dialogue Créer un état caché apparait. Le champ Premier plan indique qu'un objet est sélectionné et qu'aucune occurrence n'est sélectionnée. L'objet est le cercle. Le champ Arrière-plan indique qu'un objet est sélectionné : le triangle. La sélection de l'arrière-plan est implicite. Elle est basée sur la sélection du premier plan.

Un objet est un morceau de géométrie élémentaire (dans ce cas, l'une des boucles fermées). Une occurrence est une unité complète de géométrie structurée. Toute la géométrie contenue dans COMP1, prise dans son intégralité, est considérée comme une occurrence. Etant donné que vous avez sélectionné deux fois la géométrie de la vue, vous avez pu décomposer la géométrie de la vue en ses constituants, c'est-à-dire les deux boucles fermées, et créé une situation de masquage entre ces boucles fermées.

La situation de masquage est associative et apparait immédiatement dans COMP2. Toutes les occurrences d'un composant qui contient une situation de masquage reflètent les modifications apportées à cette situation de masquage.

Selon le nombre de situations de masquage à créé, la complexité de la géométrie et l'amplitude de la hierarchie du navigateur mécanique, vous souhaiterez peut-être définir AMSSMODE sur le mode ascendant de manière à pouvoir selectionner la géométrie élémentaire en cliquant dessus une seule fois. Si une vue de composant est paramétrée sur Active lorsque vous spécifie la géométrie du premier plan, un seul click suffit à selectionner la géométrie élémentaire, quel que soit le mode de selection.

Si vous creez des situations de masquage entre les composants, vous préférez peut-être le mode de sélection descendante puisque vous sélectionnerez très probablement toute la géométrie du composant pour l'occurrence au premier plan.

1 Cliquez sur le symbole plus place devant le dossier de la vue Top sous COMP1:1 afin de développer la branche du navigateur mécanique.
2 Cliques sur le symbole plus placé devant Masquer les situations.

3 Répétez cette procédure pour COMP1:2.

4 Cliquez sur le dossier Cacheur sous chaque composant pourmettre en surbrillance toutes les situations de masquage dans la fenetre graphique. Dans cet exemple, chaque situation de masquage est stocke dans son propre dossier de la hierarchie du navigateur mecanique, qui est imbriqué sous les composants concernés.
5 Sélectionnéz le dossier Cacheur sous COMP1:2.
6 Cliquez dessus avec le bouton croit de la souris, puis selectionné Supprimer.

COMP1 et COMP2 sont associats. Si vous supprimez une situation de masquage, toutes les autres situations associées sont supprimées.

La procédure précédente a permis de creer une situation de masquage entre les différents éléments de géométrie d'un composant. La procédure suivante permettra de creer une situation de masquage entre composants.

1 Utilisez l'outil de déplacement pour déplacer la géométrie contenue dans le dossier de la vue Top sous COMP1:2 de manière à ce qu'elle traverse la géométrie du dossier de la vue Top sous COMP1:1.

2 Vérifiez que AMSSMODE est définie sur le mode descendant.

3 Sur la ligne de commande, entrez AMSHIDE.
4 Sélectionnez la géométrie au premier plan. Sélectionnez l'une des boucles fermées contenues dans le dossier de la vue Top sous COMP1:1 en cliquant dessus.

5 Appuyez sur ENTREE.

La boîte de dialogue Modifier un état cache apparaît. Le champ Premier plan indique qu'aucun objet n'est sélectionné et qu'une occurrence est scélectionnée. L'occurrence correspond à la géométrie contenue dans COMP1:1. Le champ Arrière-plan indique également qu'aucun objet n'est scélectionné et qu'une occurrence est scélectionnée. L'occurrence correspond à la géométrie contenue dans COMP1:2. La situation de masquage est stockée dans le niveau supérieur de la hierarchie du navigateur mécanique, qui est la position commune aux deux composants.

Le dessin devrait ressembler à l'illustration ci-dessous.

6 Utilisez l'outil Déplacer pour déplacer la géométrie du dossier de la vue Top sous COMP1:2 de manière à ce qu'elle soit repositionnée, mais qu'elle continue à chevaucher la géométrie du dossier de la vue Top sous COMP1:1.

La situation de masquage est mise immédiatement à jour afin de reflérer les modifications.

Fermez le dessin.

Déplacement d'objets dans la structure mécanique

Ne confondez pas la commande AutoCAD DEPLACER avec la commande AMSMOVE de la structure mécanique. Elles portent des noms similaires, mais leurs fonctions sont entièrement différentes.

Utilisez DEPLACER pour déplacer la géométrie d'une position de coordonnées vers une autre. Utilisez AMSMOVE pour déplacer la géométrie d'un dossier de la vue d'un composant vers un autre. La commande AMSMOVE change l'aftection de dossier de la géométrie d'un composant.

La commande DEPLACER a également certains comportements propres à la structure mécanique.

1 Creez un dessin.
2 Vérifiez que AMSSMODE est définie sur le mode descendant.
3 Creez un rectangle et un cercle.
4 Creez un composant.
5 Utilisez le rectangle et le cercle comme geometries du dossier de la vue.
6 Activez la commande DEPLACER.
7 Sélectionnez le cercle ou le rectangle.
8 Déplacez la géométrie.

La commande AMSSMODE est définie sur le mode descendant de façon à ce que toute la géométrie de la vue du composant soit sélectionnée d'un seul cig de souris et se déplace de manière uniforme. Dans cet exemple, un second cig permet de selectionner la géométrie élémentaire qui pourrait être ensuite déplacée indépendamment de l'autre géométrie de la vue.

1 Paramétrez le dossier de la vue du composant sur Actif.
2 Activez la commande DEPLACER.
3 Sélectionnez le cercle ou le rectangle, puis déplacez-le.

Etant donné que le dossier de la vue a eté défini sur Actif, la géométrie élémentaire est sélectionnée lors du premier clic, même si la seLECTION est définie sur le mode descendant. Les éléments de la géométrie de la vue du composant peuvent être déplacés de manière indépendante.

Examinons maintenant le fonctionnement de la commande AMSMOVE.

1 Désactive le dossier de la vue.
2 Creez des geometries.
3 Sélectionnez le noeud du composant (pas le dossier de la vue).
4 Cliquez dessus avec le bouton droit de la souris, puis selectionnez Nouvelle >Vue du composant.
5 Lorsqu'un message vous invite à Sélectionner des objets pour la nouvelle vue du composant, Sélectionnéz la nouvelle géométrie.

Dans le navigateur mécanique, deux dossiers de vue sont affichés sous COMP1:1.

6 Sélectionnez chaque dossier de vue pour confirmer l'association avec la géométrie correspondante.

7 Désactive les dossiers de vue.
8 Activez la commande AMSMOVE.
9 Lorsque vous y étés invite, Sélectionnez la géométrie contenue dans le dossier de vue Front.

10 Lorsqu'un message vous demande de sélectionner un objet afin de spécifique la vue ou le dossier de destination, sélectionnez la géométrie contenue dans le dossier de la vue Top. Ceci permet de définir le dossier de destination de la géométrie déplacee.

La géométrie du dossier de la vue Front est déplacée vers le dossier de la vue Top. Le dossier de la vue Front est désormais vide et automatiquement supprimé. Dans le navigateur mécanique, Sélectionnez le dossier de la vue Top pour confirmer l'opération.

Fermez le dessin. Son enregistrement est facultatif.

Creation de vues d'annotation

You pouvez creer des vues d'annotation dédiées.

1 Creez un dessin.
2 Creez des geometries.
3 Créez un composant en utilisant la nouvelle géométrie pour le dossier de la vue du composant.
4 Sélectionnéz le noeud du composant.
5 Cliquez dessus avec le bouton droit de la souris, puis selectionnez Nouvelle >Vue d'annotation.
6 Acceptez le nom par défaut de la vue d'annotation.
7 Spectoriez un point de base.
8 Placez la géométrie de la vue.
9 Appuyez sur ENTREE pour valider l'angle de rotation.
10 Appuyez sur ENTREE pour valider la commande. Un dossier de vue d'annotation est place en haut de l'arborescence du navigateur mécanique. Fermez le dessin.

Utilisation des dossiers

Utilisez les dossiers pour conténir les éléments de dessin qui, sinon, ne seraient pas pris en compte par un dossier de vue de composant par défaut.

Dans l'exemple suivant, les dossiers sont utilisés pour contenir le double des copies des instructions d'assemblage multilingues. Chaque traduction des instructions figure dans son propre dossier. Les traductions partagent le même emplacement graphique et se superposent. Si vous decide qu'un seul dossier doit être visible, vous rendez disponible une seule traduction.

Dans l'exemple suivant, le dossier Profile:1 a été créé afin deContaining le profil de la roue supérieure. Profile:2 a été créé en Produisant une image miroir de la géométrie continue dans Profile:1. Le composant Wheel a été créé à partir des dossiers Profile. L'objectif de la conception est capturé et organise grâce à ces dossiers.

Structure mécanique et nomenclature

La structure mécanique est intégrée à la nomenclature qui tient automatiquement à jour le nombre précis de composants.

1 Creez un dessin.
2 Creez un composant. Aucune géométrie n'est nécessaire pour cet exercice.
3 Acceptez le nom par défaut.
4 Activez la commande AMBOM.

5 Entrez Principale.

La nomenclature affiche la quantité 1 pour COMP1.

6 Cliquez sur Annuler pour fermer la boite de dialogue Nomenclature.
7 Cliquez avec le bouton droit de la souris sur l'arrière-plan du navigateur mécanique, puis sélectionnez Insérer Composant.
8 Lorsque you y etes invité, entrez COMP1.
9 Activez la commande AMBOM.

10 Sur la ligne de commande, entrez Principale.

La nomenclature indique à présent la quantité 2 pour COMP1.

Les noeuds de composant sont inscrits dans la nomenclature. Les occurrences de vue du noeud de composant ne sont pas inscrites dans la nomenclature.

Vues et filtres du navigateur mécanique

Vous pouvez utiliser différents filtres et vues du navigateur mécanique pour afficher les données en fonction de vos préférences ou de vos objectifs de conception. Une fois que vous avez construit une certaine structure mécanique dans un dessin, cliquez avec le bouton droit sur l'arrière-plan du navigateur mécanique et essayez les différents filtres et vues qu'il vous propose.

Utilisez la commande Sélectionner pour sélectionner toute la géométrie d'un composant ou d'une vue de composant. Cliquez sur un noeud de composant pour sélectionner la géométrie de tous les dossiers de vue du composant. Cliquez sur un dossier de vue de composant pour sélectionner la géométrie qu'il contient.

Utilisez la commande Zoom pour afficher toute la géométrie d'un composant ou d'une vue de composant. Cliquez sur un noeud de composant pour afficher la géométrie de tous les dossiers de la vue du composant. Cliquez sur un dossier de vue de composant pour afficher la géométrie qu'il contient.

Utilisez la commande de menu Visible pour activer ou désactiver la visibilité des objets structurés.

Vousetesarriveau terme decechapitre.

Utilisation de calques et de groupes de calques

Cette loi vous permet de vous familiariser avec les différentes commandes utilisées lors de l'emploi de calques et de groupes de calques dans AutoCAD® Mechanical.

Dans ce chapitre

6

Changement de calque par la selection d'objects
- Création de groupes de calques
Copie d'objects à l'aide d'un groupe de calques

Termes clés

Terme	Définition
calque de base	Calque composé de calques de construction et de calques de pièces normalisées. Les calques de base sont reproduits dans chaque groupe de calques.
groupe de calques	Groupe d'éléments associés ou apparentés dans un dessin. Un des avantages majorés de l'utilisation des groupes de calques est de pouvoir désactiver un groupe de calques spécifique ainsi qu'un composant entier. Le dessin et sa vue d'ensemble se trouvent améliorés grâce à un temps de ré génération réduit.
calque de pièces	Calque sur lequel sont placées les pièces normalisées. Tous les calques de pièces normalisées sont dotés du suffixe AM_*N.
calque de construction	Calque sur lequel vous étés en train de travailler.

Utilisation de calques et de groupes de calques

Les calques et leurs couleurs peuvent être personnalisés et renommés selon vos besoins. Dans l'onglet AM: Normes de la boîte de dialogue Options,CHOISSEZ une norme. Dans la liste des paramètres associés à votre(norme,cliquez deux fois sur Calque/Objects. La boîte de dialogue Gestion de calques s'affiche.Reportez-vous à la rubrique d'aide concernant la personnalisation des calques pour Brokerir de plus amples informations.

Le calque 0 est un calque par défaut et non un calque Mechanical. Il possède des propriétés particulières (par bloc). Si vous souhaitez que ces propriétés spéciales soient disponibles, renommez le calque AM_0 en 0 dans la boîte de dialogue Calque/Objects.
- Etant donné qu'AutoCAD 2000 démarre toujours avec le calque 0, nous vous recommendons d'utiliser des fichiers gabarit, pour lesquels le calque AM_0 constitue toujours le calque de départ.
Si vous déplacez des éléments du calque 0 vers d'autres groupes de calques, le système vous demande si vous souhaitez systématiquement déplacer les éléments du groupe de calques Nomdugroupedecalques-AM_0.

REMARQUE Pour cet exercice, désactivez la structure mécanique.

Pour désactiver la structure mécanique

1 Dans le menu principal, cliquez sur Assistance Options. Dans l'onglet AM:Structure, deselectionnéz la case Activer la structure.

La structure mécanique est désactivée.

Mise en route

Ouvrez le dessin initial.

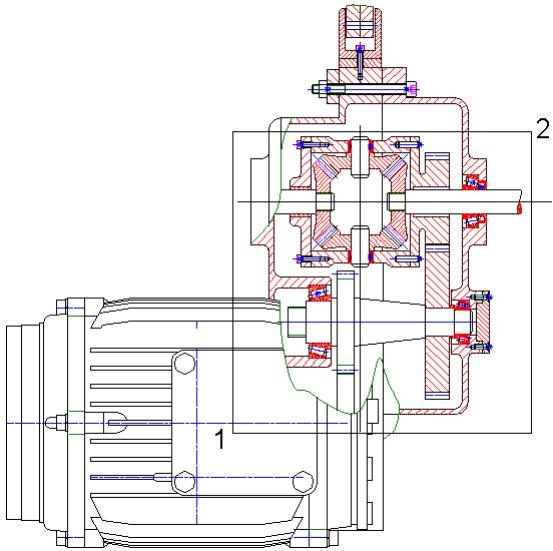

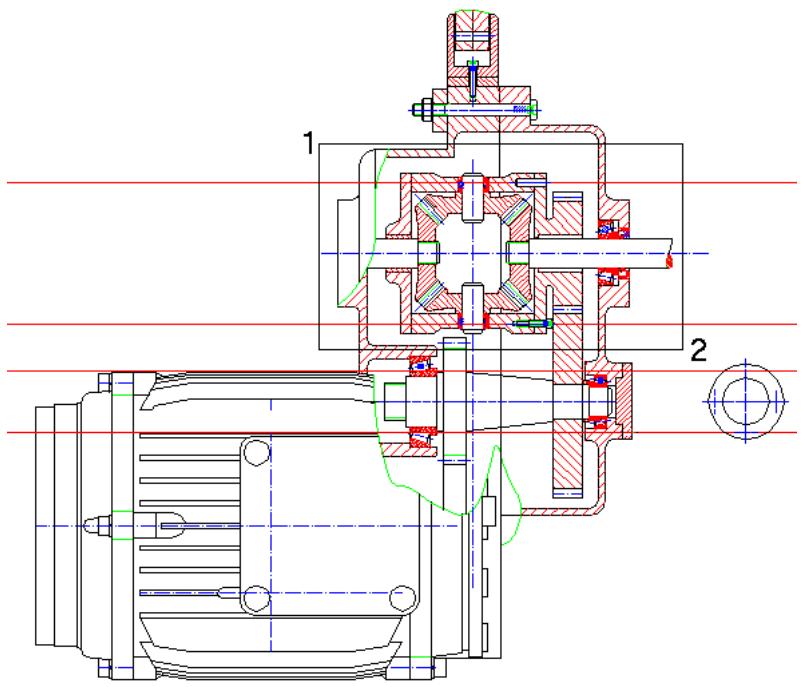

Pour ouvrir un dessin

1 Ouvrez le fichier tut_ex02 situé dans le dossier acadm\Tutorial.

Menu Fichier Ouvrir

Commande OUVRIR

2 Effectuez un zoom sur la zone qui vous interesse.

Menu Yue Zoom Fenetre

Commande ZOOM

3 Répondez aux invites comme suit :

Sécífiez le premier coin : Sécífiez le premier point (1).

Sécífiez le coin opposé : Sécífiez le second point (2).

Enregistrez le fichier sous un nom différent ou dans un autre repertoire afin de conserver le fichier d'exercice d'origine.

Changement de calque par selection d'objects

Commencez par déplacer le calque (et le groupe de calques) contenant deux objets vers un autre calque (et groupe de calques) en sélectionnant un objet du calque (et groupe de calques) d'origine.

Pour changer de calque par la seLECTION d'un objet

1 Activez l'option Changer de calque.

Menu Modifier Propriétés Changer de calque

Commande AMLAYMOVE

2 Répondez aux invites comme suit :

Choix des objets: Spécifiez les traits d'axe de l'engrenage différentiel (1, 2).

Choix des objets: Appuyez sur ENTREE.

Sécífiez le nouveau calque en utilisant l'objet, le champ de calque ou le clavier (ENTREE pour afficher la boîte de dialogue):

Spcificiez le trait d'axe du moteur (3).

Les traits d'axe de l'engrenage différentiel sont déplacés vers le calque et le groupe de calques du trait d'axe du moteur.

Enregistrez notre fichier.

Creation de groupes de calques

Les groupes de calques constituent une autre méthode pour structurer les dessins d'ensembles. Utilisez les groupes de calques pourmettre en évidence des pièces individuelles et verrouiller ou geler des pièces entières. De cette manière, vous obtenez un meilleur aperçu de votre dessin d'ensemble.

Commencez par déplacer un bloc vers un groupe de calques.

Pour déplacer un bloc vers un groupe de calques

1 Activez l'option Changer de groupe de calques.

Menu Modifier Propriétés Changer de groupe de calques

Commande AMLGMOVE

2 Répondez aux invites comme suit :

Choix des objets: Sécífiez l'engrenage (1).

Choix des objets: Appuyez sur ENTREE.

3 Dans la boîte de dialogue Gestion de calques, cliquez sur le bouton Créer et générez ainsi un nouveau groupe de calques intitulé Gear. Cliquez sur Appliquer, puis sur OK.

4 Dans la boîte de dialogue Bloc nommé, cliquez sur Oui à tout.

5 Dans la boîte de dialogue AutoCAD, cliquez sur Oui.

Le bloc entier est déplace vers le groupe de calques Gear.

Passons à présent à la création de deux groupes de calques et au déplacement des pieces (des blocs) vers ces groupes.

Pour creer un groupe de calques

1 Activez l'option Gestion de groupes de calques.

Menu

Assistance Calque/Groupe de calques Gestion du calque/groupe de calques

Commande

AMLAYER

2 Dans la boîte de dialogue Gestion de calques, cliquez sur l'onglet Gestion de groupes de calques, puis sur le bouton Créer.
3 Entrez Coverplate comme nom de groupe, puis cliquez sur Appliquer.
4 Cliquez à nouveau sur Créer et générez un groupe de calques intitulé Bushing.

Cliquez sur OK.

5 Activez l'option Changer de groupe de calques.

Menu Modifier Propriétés Changer de groupe de calques.

Commande AMLGMOVE

6 Répondez aux invites comme suit :

Choix des objets: Sécífiez la plaque (1).

Choix des objets: Appuyez sur ENTREE.

7 Dans la boîte de dialogue Gestion de calques, Sélectionnez le groupe de calques Coverplate et cliquez sur OK.

8 Dans la boîte de dialogue Bloc nommé, cliquez sur Oui.

Voyons maintainant comment déplacer la douille vers le nouveau groupe de calques Bushing.

Pour déplacer des éléments vers un autre groupe de calques

1 Activez l'option Changer de groupe de calques.

Menu Modifier Propriétés Changer de groupe de calques

Commande AMLGMOVE

2 Répondez aux invites comme suit :

Choix des objets: Spécifiez la douille (1).

Choix des objets: Appuyez sur ENTREE.

3 Dans la boîte de dialogue Gestion de calques, Sélectionnez le groupe de calques Bushing et cliquez sur OK.

4 Dans la boîte de dialogue Bloc nommé, cliquez sur Oui.

La plaque et la douille se trouvent désormais dans leurs groupes de calques respectifs.

Enregistrez votre fichier.

Copie d'objets à l'aide de groupes de calques

Vous allez maintainant copier des objets du groupe de calques Shaft vers un nouveau cadre de dessin.

Pour copier des objets d'un groupe de calques

1 Effectuez un zoom etendu sur le dessin.

Menu Yue Zoom Etendu

Commande ZOOM

2 Activez l'option Amélioration de la visibilité.

Menu Assistance Calque/Groupe de calques Amélioration de la visibilité

Commande AMLAYVISENH

3 Dans la boîte de dialogue Amélioration de la visibilité, spécifique les informations suivantes :

Mode : Colorer tous les groupes de calques inactifs

4 Cliquez sur OK.

REMARQUE Pour obtenir une représentation correcte, exécutez la commande REGEN.

5 Activez l'option Gestion de groupes de calques.

Menu Assistance Calque Groupe de calques Gestion du calque/groupe de calques

Commande AMLAYER

6 Dans l'onglet Gestion de groupes de calques de la boîte de dialogue Gestion de calques, Sélectionnéz le groupe de calques Arbre, puis cliquez sur le bouton Actif.

REMARQUE Une autre solution consiste à cliquer deux fois sur le groupe de calques Shaft.

Cliquez sur OK.

Copiez le groupe de calques Shaft vers le deuxième cadre de dessin.

7 Execuétz la commande Copier en répondant au message.

Menu

Modifier Copie du groupe de calques

Commande

AMCOPYLG

Entrez un nom de groupe de calques ou (?) : Entrez shaft

Groupe de calques "shaft" sélectionné, 46 trouvés.

Choix des objets: Appuyez sur ENTREE.

Entrez un nouveau nom de groupe de calques ou (?) : Entrez Shaft2
Spécifiez un point de base ou déplacement : Spécifiez un point sur l'arbre
Spécifiez le deuxième point de déplacement ou : Spécifiez un autre point dans le cadre de dessin à droite.

L'ordre du second dessin devrait ressembler à l'illustration suivante :

Vousetesarriveau terme decechapitre.

Enregistrez votre fichier.

Creation de leviers

Pour cette façon, vous commenceriez par insérer un levier à partir de la bibliothèque de pieces, puis vous affinerez la conception en utilisant les nombreuses options de conception d'AutoCAD® Mechanical. Vous créerez également un détail du dessin et y ajouterez des cotes.

Dans ce chapitre

7

Insertion d'une piece de la bibliothèque
Paramétres préliminaires: configuration de l'accrochage
- Création de lignes de construction
- Création d'un contour et mise en place d'un conge/arrondi
- Création d'un contour et ajustement des arêtes de projection
Hachurage du levier
Cotation du levier
- Création d'un détaill et de cotes supplémentaires

Termes clés

Terme	Définition
lignes de construction	Ligne infinie dans les deux directions ou demi-droite infinie dont le point de départ peut être inséré dans la zone de dessin. Les lignes de construction permettent de transférer des points importants (par exemple, le point central d'un perçage) dans d'autres vues ou zones de dessin.
géométrie de construction	Ligne ou arc créé(e) à l'aide de lignes de construction. L'utilisation d'une géométrie de construction dans les dessins 2D permet de définir la forme d'un contour.
détaïl	Partie d'un dessin de conception qui ne peut pas être affichée ou cotée clairement dans la représentation générale (symboles d'objet de surface), mais qui peut être agrandie afin de permettre la visualisation des détails.
accrochage à distance	Afin de donner une appearance homogène aux cotes d'un dessin, vous disposez des options Cotation avancée et Cotation automatisée, vous permettant une insertion automatique de la ligne de cote à une distance définie de l'objet concerné. Lorsque vous faites glisser la ligne de cote de manière dynamique, vous apercveze qu'elle reste "fixe" et apparait en rouge)dès que la distance requise jusqu'à l'objet coté est atteinte.
bibliothèque	Fonction permettant de stocker dans une bibliothèque des pieces telles que des blocs et des dessins. Il est possible de creator une icône pour chaque piece insérée. L'icône est affichée dans la partie droite de la boîte de dialogue avec le nom qui lui est attribué.
Commandes avancées	Terme collectif regroupant les options Copie avancée, Rappel avancé, Modification avancée, Cotation avancée, Suppression avancée et Vues avancées.
Cotation avancée	Outil extrémement pratique pour creator des cotes linéaires, radiales et de diamètre. Elle permit de réduire le nombre d'interventions requises pour générer une cote. Elle sélectionne le type de cote linéaire (horizontal, verticale ou alignée) à partir du point sélectionné. Les cotes du dessin peuvent posseder un style homogène grâce à l'utilisation de l'accrochage à distance.

Extension des conceptions

Commencez un nouveau gabarit de dessin doté de la norme ISO. Chargez ensuite le dessin initial à partir de la bibliothèque.

Pour ouvrir un gabarit

1 Ouvrez un nouveau dessin.

Menu Fichier Nouveau

Commande NOUVEAU

La boîte de dialogue Sélectionner un gabarit s'affiche.

2 Dans la boîte de dialogue SéLECTIONNER un gabarit, Sélectionnez le gabarit am Iso.dwt.

Un nouveau gabarit de dessin s'affiche. Insérez à présent le dessin provenant de la bibliothèque.

Insertion de pieces à partir des bibliothèques

Extrayez la piece requise de la bibliothèque et insérez-la.

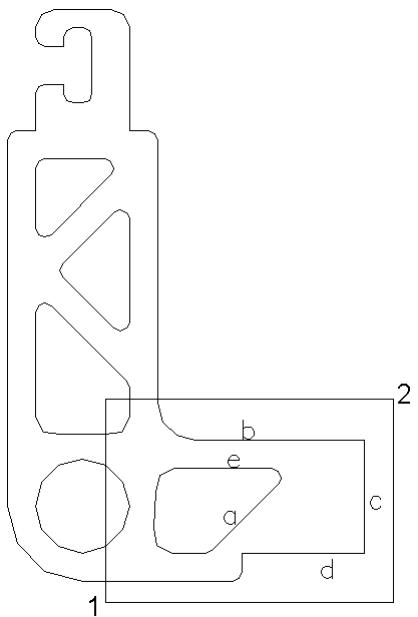

Pour insérer un dessin provenant de la bibliothèque

1 Ouvrez la bibliothèque.

Menu Insertion Bibliothèque

Commande AMLIBRARY

2 Cliquez deux fois sur le fichier tut_ex02 dans la bibliothèque.

3 Répondez à l'invite comme suit :

Spécifiez le point d'insertion : Spécifiez un point dans le dessin.

4 Execute la commande Zoom Fenetre en répondant à l'invite.

Menu Yue Zoom Fenetre

Commande ZOOM

Sécífiez le premier coin : Sécífiez le premier coin (1).

Sécífiez le coin opposé : Sécífiez le coin opposé (2).

Enregistrez le fichier sous un nom différent ou dans un autre répertoire afin de conserver le fichier d'exercice d'origine.

Avant de commencer le dessin, définisSEE les accrochages aux objets que vous utiliserez au cours d'opérations ultérieures.

Configuration de l'accrochage

Outre l'accrochage AutoCAD®, vous disposez des options d'accrochage Mechanical telles que l'accrochage radial ou tangent à un arc. Le système met également à votre disposition quatre configurations d'accrochage différentes, qui peuvent être paramétrées séparément pour permettre un passage rapiè de'une configuration à une autre. Vous pouvez notamment utiliser des configurations d'accrochage différentes pour un dessin détaillé ou un dessin général.

REMARQUE Les valeurs d'accrochage par défaut peuvent être définies à partir de l'onglet AM: Préférences de la boîte de dialogue Options.

Pour configurer les paramètres de l'accrochage avancé

1 Activez les paramètres de l'accrochage avancé.

Menu

Assistance Paramètres de dessin Accrochage avancé - Configurations 1 à 4

Commande

AMPOWERSNAP

2 Dans la boîte de dialogue Configuration de l'accrochage avancé, spécifique les informations suivantes :

Configuration 1: Extrémité, Intersection

Configuration 2 : Extrémité, Centre, Quadrant, Intersection, Parallele

Configuration 3: Perpendicularaire

3 ÀpRES configuration des paramètres, activéz la configuration 1 et cliquez sur OK.

Enregistrez-vous fichier.

REMARQUE Vous pouvez également acceder aux différentes fonctions d'accrochage d'objet depuis une commande. Maintenez la touche MAJ enforcée, et cliquez avec le bouton droit de la souris.

Creation de lignes de construction

Les lignes de construction sont particulièrement pratiques au début d'un projet de conception. Elles vous permettent de tracer une grille de conception à l'aide de valeurs que vous définisse pour la distance et les angles. ÀpRES avoir généra la grille, il vous suffit de tracer un contour à l'aide du calque correspondant.

Insérez maintainant les lignes de construction qui vous aidont à tracer les lignes du contour.

Pour creer des lignes de construction

1 Activez l'option Dessin de lignes de construction.

Menu Dessin Droites Dessin de lignes de construction

Commande AMCONSTCRS

Si vous avez utilisé le menu pour activer cette option, la boîte de dialogue Lignes de construction s'affiche à l'écran. Si vous avez fait appel à la barre d'outils ou à la ligne de commande, ne tenez pas compte de l'étape 2.

2 Dans la boîte de dialogue Lignes de construction, cliquez sur l'icone représentant une croix.
3 Répondez aux invites comme suit :

Spcificiez le point d'insertion : Specifiez l'intersection des lignes b et c (1).

Spécifiez le point d'insertion : Appuyez sur ENTREE.

4 Tracez ensuite deux lignes parallètes aux lignes horizontale et verticale des lignes de construction en croix.
5 Activez l'option Dessin de lignes de construction.

Menu Dessin Droites Dessin de lignes de construction

Commande AMCONSTPAR

Si vous avez utilisé le menu pour activer cette option, la boîte de dialogue Lignes de construction s'affiche.

6 Dans la boîte de dialogue Lignes de construction, cliquez sur l'icone représentant deux lignes de construction parallètes à la distance totale.

7 Répondez aux invites comme suit :

Sélectionnez une ligne, une demi-droite ou une droite :

Selectionnez la ligne c (1).

Spécifiez le point d'insertion ou Distance(xx|xx|xx..) <10|20|30>: Entrez 3|9.

Sécífiez un point sur le côte à décaler :

Spcificiez un point situé à gauche de la ligne c (2).

8 Insérez le second jeu de lignes parallètes et répondez aux invites comme suit : Sélectionnez une ligne, une demi-droite ou une droite : Sélectionnez la ligne b. Spécifiez le point d'insertion ou Distance(xx|xx|xx..) <3|9> : Entrez 4.5|9.5. Spécifiez le point sur le côté à décaler : Spécifiez un point situé sous la ligne b (2).
9 Appuyez sur ENTREE. Enregistrez votre fichier.

Création de lignes de construction supplémentaires

AutoCAD Mechanical met à votre disposition toute une série d'options de lignes de construction.

Pour creer des lignes de construction supplémentaires

1 Activez la configuration d'accrochage 2.

Menu Assistance Paramètres de dessin Accrochage avancé - Configuration 2

Commande AMPSNAP2

2 Activez l'option Dessin de lignes de construction.

Menu Dessin Droites Dessin de lignes de construction

Commande AMCONSTHB

Si vous avez utilisé le menu pour activer cette option, la boîte de dialogue Lignes de construction s'affiche.

3 Dans la boîte de dialogue Lignes de construction, cliquez sur l'icone représentant deux points ou un angle.

4 Répondez aux invites comme suit :

Séciffiez le 1er point: Sélectionnéz le premier point (1).

Spécifiez le 2ème point ou Angle (xx|xx|xx..) <30|45|60>:

Placez le curseur sur la ligne a, puis ramenez-la au rectangle. Lorsque le symbole Parallèle s'affiche, cliquez sur (2).

5 Appuyez sur ENTREE pour valider la commande.

Voyons maintainant comment dessiner des cercles tangents entre, d'une part, la ligne de construction diagonale et, d'autre part, la ligne verticale droite et la ligne horizontale inférieure du rectangle.

6 Activez l'option Dessin de lignes de construction.

Menu Dessin Droites Dessin de lignes de construction

Commande AMCONSTKR

7 Dans la boîte de dialogue Lignes de construction, cliquez sur l'icone représentant un cercle tangent à 2 lignes.

8 Tracez les deux cercles en répondant aux invites comme suit :

Sélectionnéz la 1ère tangente : Sélectionnéz un point de tangence (1).

Sélectionnez la 2ème tangente : Sélectionnez un point de tangence (2).

Sécifiez le diamètre: Entrez 2.

Sélectionnez la 1ère tangente : Sélectionnéz un point de tangence (3).

Sélectionnez la 2ème tangente : Sélectionnez un point de tangence (4).

Spécifiez le diamètre < 2> : Entrez 2.

9 Appuyez sur ENTREE pour valider la commande.

Toutes les lignes de construction ont ete inserees et le contour peut etre generations.

Enregistrez notre fichier.

Création de contours et application de congés/ arrondis

Voyons à présent comment connecter les deux cercles tangents à la partie droite du rectangle afin d'obtenir un triangle à angles arrondis.

Pour creer et modifier un contour

1 Activez l'option Polyligne.

Menu Dessin Polyigne

Commande POLYLIGN

2 Creez le contour en repondant aux messages comme suit :

Sécífiez le point de départ : Sécífiez le point d'intersection (1).

Sécífiez le point suivant ou [Arc/Demi-large/LOngueur/annUler/LArgeur] : Sécífiez le point suivant (2).

Spécifiez le point suivant ou [Arc/Clore/Demi-larg/LOngueur/annUler/LArgeur]: Entrez A.

Sécífiez l'extrémité de l'arc ou [Angle/CEntre/CLore/Dlrection/DEmi-large/Ligne/Rayon/Second-pt/annUler/LArgeur]: Sécífiez le point suivant (3).

Spécifiez l'extrémité de l'arc ou [Angle/CEntre/CLore/Dlrection/DEmi-larg/LIgne/Rayon/Second-pt/annUler/LArgeur]: Entrez LI.

Sécífiez le point suivant ou [Arc/Clore/Demi-larg/LOngueur/annUler/LArgeur] : Sécífiez le point suivant (4).

Spécifiez le point suivant ou [Arc/Clore/Demi-larg/LOngueur/annUler/LArgeur]: Entrez A.

Sécífiez l'extrémité de l'arc ou [Angle/CEntre/CLore/Dlrection/DEmi-large/Ligne/Rayon/Second-pt/annUler/LArgeur]: Sécífiez le point suivant (5).

Sécífiez l'extrémité de l'arc ou [Angle/CEntre/CLore/Dlrection/DEmi-larg/LIgne/Rayon/Second-pt/annUler/LArgeur]: Entrez CL.

Effacez maintainant les lignes de construction. Vous pouvez toutes les effacer au moyen d'une commande unique.

3 Effacer toutes les lignes de construction.

Menu Modifier Effacer Effacer toutes les lignes de construction

Commande AMERASEALLCL

REMARQUE Vous pouvez activer ou désactiver les lignes de construction en choisisant Assistance Calque/Groupe de calques Lignes de construction actives/inactives.

4 Appliquez un congé/arrondi aux angles du triangle.

Menu Modifier Congé/Arrondi

Commande AMFILLET2D

5 Répondez aux invites comme suit :

(mode de cotation : désactivé)(mode d'ajustement) Rayon de congé/arrondi actuel = 2.5

Selectionnez le premier objet ou [Polyigne/Configuration/cOte] : Appuyez sur ENTREE.

6 Dans la boîte de dialogue Rayon du conge/arrondi, spécifiez les informations suivantes :

Entree:1

Mode d'ajustement: Activé

Cliquez sur OK.

7 Répondez aux invites comme suit: (mode de cotation : désactivé)(mode d'ajustement) Rayon de conge/arrondi actuel = 1 Sélectionnez le premier objet ou [Polyigne/Configuration/cOte] : Entrez P. Sélectionnez une polyène : Sélectionnez un point de la polyline situé à proximité du coin.

8 Appuyez sur ECHAP pour annuler la commande.

Le contour triangulaire est terminé.

Enregistrez votre fichier.

Ajustement des arêtes de projection sur les contours

Voyons à présent comment创建工作 une autre partie du contour et ajuster les arêtes de projection.

Pour modifier un contour

1 Activez l'option Accrochage avancé - Configuration 3.

Menu Assistance Paramètres de dessin Accrochage avancé - Configuration 3

Commande AMPSNAP3

Insérez maintainant le contour suivant.

2 Activez l'option Ligne.

Menu Dessin Ligne

Commande LIGNE

3 Répondez aux invites comme suit :

Spécifiez le premier point: Maintenez la touche MAJ enforcée, cliquez avec le bouton droit de la souris et choisissez Intersection.

_int de: Sélectionnéz la ligne a (1).

et: Sélectionnéz l'intersection sur la ligne b (2).

Spécifiez le point suivant ou [annUler]: Maintenez la touche MAJ enforcée, cliquez avec le bouton droit de la souris etCHOISSEZ Perpendicularaire. Déplacez le curseur sur la ligne e, puis cliquez sur le point perpendicular (3).

Spécifiez le point suivant ou [AnnUler]: Faites glisser le curseur vers la droite, au-delà de la ligne c, et sélectionnéz le point d'intersection (4).

Spécifiez le point suivant ou [Clore/annUler]: Appuyez sur ENTREE.

Ajustez à partir les arêtes de projection de l'arête supérieure du levier.

4 Activez l'option Ajuster.

Menu Modifier Ajuster Commande AJUSTER

5 Répondez aux invites comme suit :

Configuration actuelle : Projection=SCU, Côté=Aucun

Sélectionnez les bords de coupe...

Choix des objets: Sélectionnéz l'arête (1).

Choix des objets: Sélectionnéz l'arête (2).

Choix des objets: Appuyez sur ENTREE.

Sélectionnez l'objet à ajuster ou utilisez la touche Maj pour le prolonger ou [Projection/Côté/annUler] : Sélectionnez l'objet à ajuster (3).

Selectionnez l'objet à ajuster ou utilisez la touche Maj pour le prolonger ou [Projection/Côté/annUler] : Selectionnez l'objet à ajuster (4).

Sélectionnez l'objet à ajuster ou utilisez la touche Maj pour le prolonger ou [Projection/Côté/annUler] : Appuyez sur ENTREE.

6 Effectuez un zoom etendu sur le levier.

Le contour est terminé et ressemble à l'illustration suivante : Enregistrez voselfichier.

Application de motifs de hachures à des contours

De nombreux motifs de hachures prédéfinis sont disponibles dans AutoCAD Mechanical. Choisissez l'un des styles de hachures prédéfinis, puis définissee un point du contour pour appliquer les hachures.

Pour appliquer des hachures à un contour

1 Activez l'option Hachures en spécifier un angle de 45 degrés et un espacement de 2.5mm / 0.1 pouce entre les hachures.

Menu Dessin Hachures Hachures 45^ 2.5mm / 0.1 pouce

Commande AMHATCH_45_2

2 Répondez à l'invite comme suit :

Sélectionnez un contour supplémentaire ou un point dans la zone à hachurer ou [Choix objects]:

Cliquez sur un point à l'intérieur du contour (en dehors des découpes).

Le levier est hachuré. Elle ressemble à l'illustration suivante :

Enregistrez votre fichier.

Cotation des contours

Passons à présent à la cotation du levier à l'aide de l'option Cotation avancée.

Pour coter un contour

1 Activez l'option Accrochage avancé - Configuration 1.

Menu Assistance Paramètres de dessin Accrochage avancé - Configuration 1

Commande AMPSNAP1

2 Activez l'option Cotation avancée.

Menu

Annotation Cotation avancée

Commande

AMPOWERDIM

3 Répondez aux invites comme suit :

(Unique) Spécífiez l'origine de la première ligne d'attache ou [anGulaire/Options/ lignedeBase/Chaine/ Actualiser] < Sélectionner> : Sélectionnez le premier coin de l'ouverture du levier (1).

Sécifiez l'origine de la deuxième ligne d'attache :

Selectionnez le deuxieme coin (2).

Sécifiez l'emplacement de la ligne de cote ou [Options/Choixobjets]:

Faites glisser la ligne de cote vers la gauche jusqu'à ce qu'elle s'affiche en rouge, puis cliquez une fois (3).

4 Dans la boîte de dialogue Cotation avancée, cliquez sur le bouton Ajouter une tolérance et spécifiez les informations suivantes :

Ecart:Supérieur:0.1

Ecart:Inférieur:0

5 Appuyez deux fois sur ENTREE pour valider la commande. Le levier ressemble à l'illustration suivante :

Enregistrez notre fichier.

Creation de vues de détail et cotation

Voyons à présent comment définir un détail de la partie supérieure du levier.

Pour creer un détaill

1 Activez l'option Détail.

Menu Dessin Detail

Commande AMDETAIL

2 Répondez aux invites comme suit :

Centre du cercle ou [Rectangle/Objet]:

Cliquez sur un point situé au centre de la zone à détailler (1).

Sécifiez un rayon ou [Diamètre]:

Faites glisser le rayon jusqu'à obtention de la taille appropriée et cliquez sur (2).

3 Dans la boîte de dialogue Détail ISO, spécifie les informations suivantes :Vue de détaill:Détaill dans l'espace actif

4 Cliquez sur OK, puis repondez à l'invite comme suit : Placez la vue du détaill : Sélectionnez un emplacement situé à droite du levier.

REMARQUE Certains éléments, tels que les cotes et les symboles, sont automatiquement éliminés par filtrage dans la fonction de détail.

Voyons à présent comment ajouter une cote au détail.

5 Activez l'option Cotation avancée.

Menu

Annotation

Cotation avancée

Commande

AMPOWERDIM

6 Répondez aux invites comme suit :

(UNIQUE) Spécifiez l'origine de la première ligne d'attache ou [anGulaire/ Options/lignedeBase/Chaine/Actualiser] : Appuyez sur ENTREE.

Sélectionnez un arc, une ligne, un cercle ou une cote : Sélectionnéz le rayon (1).

7 Sélectionnez un emplacement adapté pour la cote.
8 Dans la boîte de dialogue Cotation avancée, cliquez sur le bouton de tolerance afin de désactiver les tolérances.

Cliquez sur OK.

9 Appuyez deux fois sur ENTREE pour valider la commande. Le levier devrait ressembler à l'illustration suivante :

L'option Cotation avancée reconnaît la zone d'échelle différente. Si vous avez coté le rayon dans le dessin d'origine, la valeur de la cote est la même. La hauteur du texte est également identique, en fonction de la norme.

Vousetesarriveau terme decechapitre.

Enregistrez notre fichier.

Utilisation de l'espace objet et des presentaions

Dans ce chapitre

8

Dans cette façon, vous allez utiliser les presenta-tions

d'AutoCAD® Mechanical, creator des zones d'échelle, des fenêtres et des vues de détaill dans l'espace objet. Vous apprendrez à geler des objets dans les fenêtres sans que le modèle et les autres presentations soient modifiés.

Creation d'une zone d'échelle
Creation d'un détaill
- Création d'une fenêtre
■ Insertion d'un perçage débouchant utilisé
- Création d'un sous-ensemble dans une nouvelle presentation

Termes clés

Terme	Définition
calque de base	Calque composé de calques de construction et de calques de pièces normalisées. Les calques de base sont produits dans chaque groupe de calques.
détaïl	Agrandissement d'une partie du dessin de conception ne pouvant pas être affichée ou cotée clairement. Il est possible d'agrandir la représentation globale (symboles d' état de surface, etc.).
mode	Disposition des vues en plan dans l'espace object ou dans une représentation.
groupe de calques	Groupe d'éléments associés ou apparentés dans un dessin. Un des avantages majorés de l'utilisation des groupes de calques est de pouvoir désactiver un groupe de calques spécifique ainsi qu'un composant entier. Le dessin et l'aperçu correspondant sont optimisés grâce à l'accélération de la régénération.
préresentation	Environnement disponible à partir d'un oglet dans lequel vous créez et conceivez des fenêtres flottantes en vue du tracage. Vous pouvez créé plusieurs presentations pour chaque dessin.
Cotation avancée	Option utilisée pour la création de cotes linéaires, radiales ou de diamètre et permettant de réduire le nombre d'actions individuelles requises pour la génération d'une cote. Elle sélectionne automatiquement le type de cote linéaire (horizontal, verticale ou alignée) à partir du point sélectionné.
zone d'échelle	Définit l'échelle d'une zone du dessin.
ajustement au moniteur	Option permettant de visualiser et de définir l'échelle d'une zone d'échelle.
fenêtre	Vue à l'échelle de l'objet défini dans une presentation.
échelle de la vue	Echelle d'un dessin de base par rapport à l'échelle de l'objet. Il peut également s'agir de l'échelle de vues dépendantes par rapport à la vue de base.
calque de construction	Calque en cours d'utilisation.

Utilisation de l'espace objet et desprésentations

L'espace objet et les presentaions permettent de creer différentes vues à diverses échelles à partir d'un même objet. Les presentations ont pour principal avantage d'utiliser des vues associatives. Si vous apportez des changements dans une fenêtre, ils sont répercutés dans toutes les autres fenêtres, puisque chacune d'elles est une autre vue du même modèle. Vous pouvez également geler des objets dans une nouvelle fenêtre sans que cela ait d'influence sur les objets des autres vues.

Mise en route

Cette loi donnant le contrôle des fenêtres. Vous allez générer un détaill associatif et créé un dessin de sous-ensemble.

Pour ouvrir un fichier

1 Ouvrez le fichier tut_ex04 situé dans le dossier acadm\Tutorial.

Menu Fichier Ouvrir

Commande OUVRIR

Ce dessin contient des pieces d'un moteur à quatre temps.

Enregistrez le fichier sous un nom différent ou dans un autre repertoire afin de conserver le fichier d'exercice d'origine.

Creation de zones d'échelle

Pour générer des vues représentant les facteurs d'agrandissement appropriés dans une presentation, vous doivent définir une zone d'échelle dans l'espace objet.

Creez la zone d'échelle.

Pour creer une zone d'échelle

1 Activez l'option Fenetre/Zone d'échelle.

Menu Vue Fenêtres Fenêtre/Zone d'échelle

Commande AMSCAREA

2 Répondez aux invites comme suit :

Définissez la cordure...

Sécifiez le 1er point ou [Cercle/Objet]: Sécifiez le premier coin (1).

Sécífiez le 2ème point : Sécífiez le deuxieme coin (2).

3 Dans la boîte de dialogue Zone d'échelle, spécifiez les informations suivantes :

Echelle: 1:1

Cliquez sur OK.

Utilisez l'option Creation automatique de fenêtres pour creer une fenêtre automatiquement.

Pour creer une fenetre automatique

La fenêtre est créé en fonction de la zone d'échelle définie.

1 Activez l'options Création automatique de fenêtres.

Menu Fenêtres Création automatique de fenêtres

Commande AMVPORTAUTO

2 Répondez aux invites comme suit :

Entrez le nom de la presentation ( pour Présentation1): Appuyez sur ENTREE

Sélectionnez une position cible ( pour la position active): Placez la fenêtre à gauche, à l'intérieur du cadre de dessin.

Enregistrez votre fichier.

Creation de vues de détaill

Il existe deux types de vue de détaill : associative et non associative. Dans cet exercice, vous allez créé un détail associatif, car vous utilisez une fenêtre.

Creez un détaill associatif de la valve.

Pour creer un détaill

1 Activez l'option Détail.

Menu

Dessin > Détail

Commande

AMDETAIL

La fenêtre est activée automatiquement.

2 Répondez aux invites comme suit :

Définissez la zone d'agrandissement du détaill...

Centre du cercle ou [Rectangle/Objet]: Sélectionnez le centre du détaill (3).

Sécífiez un rayon ou [Diamètre]:

Faites glisser le rayon jusqu'à obtention de la taille voulue (4).

3 Dans la boîte de dialogue Détail, spécifie les paramètres indiqués dans l'illustration.

Cliquez sur OK.

4 Répondez à l'invite comme suit :

Sélectionnez une position cible ( pour la position active): Placez le détaill à droite de la fenêtre active.

Enregistrez notre fichier.

Génération de nouvelles fenêtres

Voyons à partir comment creer une fenêtre dans une presentation.

Pour creer une fenetre dans la presentation

1 Activez l'options Fenetre/Zone d'échelle.

Menu Vue Fenêtes Fenêtre/Zone d'échelle

Commande AMVPORT

2 Répondez aux invites comme suit :

Spécifiez le 1er point ou [Cercle/Bordure/Objet]:

Selectionnez le point 5 du dessin.

Spécifiez le deuxième point : Sélectionnéz le point 6 du dessin.

3 Dans la boîte de dialogue Vue, spécifie les informations suivantes :

Echelle: 5:1

Choisissez Milieu.

Le dessin passe en espace objet pour vous permettre de définir le milieu.

4 Répondez au message comme suit :

Sélectionnez le centre de la vue : Sélectionnez l'extrésité du trait d'axe

5 Dans la boîte de dialogue Vue, cliquez sur OK.

Le dessin devrait ressembler à l'illustration suivante :

Enregistrez notre fichier.

Insertion de perçages à l'intérieur des fenêtres

Pour démontré l'avantage principal de l'utilisation des presentaions, insérez un perçage dans le logement. Lorsque vous apportez cette modification, elle est immédiatement affichée dans toutes les vues.

Insérez maintainant un perçage débouchant utiliser dans la fenêtre créé precedement.

Pour insérer un perçage débouchant

1 Activez la fenêtre créée précédemment.

Commande ESPACEO

La fenêtre est dotée d'un cadre épais (en surbrillance).

2 Activez l'option Perçages débouchants.

Menu Contenu Perçages Perçages débouchants

Commande AMTHOLE2D

3 Dans la boîte de dialogue Sélectionner un perçage débouchant, faites défiler les options etCHOISSEZ Perçages débouchants utiliser. Clique ensuite sur Vue de face.

4 Répondez aux invites comme suit :

Spécifiez un point d'insertion : Tout en maintainant la touche MAJ enforcée, cliquez dessus avec le bouton droit de la souris, puis choisissez Milieu.

Spécifiez un point d'insertion: __mid de Sélectionnéz le milieu du logement (1).
Spécifier la longueur du perçage: Sélectionnéz l'extrémité du perçage (2).

5 Dans la boîte de dialogue Perçages débouchants utilisateur - Diamètre nominal, spécifique les informations suivantes :

Diametre nominal : 8

Cliquez sur Terminer.

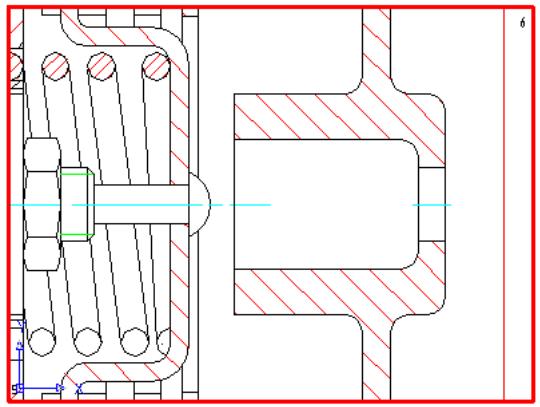

Le perçage débouchant utilisé est inséré dans le dessin.

Le dessin devrait ressembler à l'illustration suivante :

En raison de l'associativite,le perçagedebouchantcriedans la fenetre figure également dans la vue d'origine.

Dans le prochain exercice, vous apprendrez à coter le diamètre du perçage débouchant dans la fenêtre. La cote ne devant figurer que dans la vue de detail, vous allez la générer directement dans la presentation sans activer de fenêtre.

Pour appliquer une cote dans la presentation

2 Activez l'option Cotation avancée.

Menu

Annotation Cotation avancée

Commande

AMPOWERDIM

3 Répondez aux invites comme suit :

(Unique) Spécífiez l'origine de la première ligne d'attache ou [anGulaire/Options/ lignedeBase/Chaine/Actualiser] < Sélectionner> : Sélectionnez la première arête du perçage (1).

Sécífiez l'origine de la deuxième ligne d'attache : Sélectionnéz la第二种e arête du perçage (2).

Spécifiez l'emplacement de la ligne de cote ou [Options/Choixobjets] : Faites glisser la ligne de cote vers le point 3 jusqu'à ce qu'il devienne rouge, puis cliquez une fois.

4 Dans la boîte de dialogue Cotation avancée, cliquez sur OK.

5 Poursuivez sur la ligne de commande comme suit :

(Unique) Spécífiez l'origine de la première ligne d'attache ou [anGulaire/Options/ lignedeBase/Chaine/Actualiser] < Sélectionner>: Appuyez sur ENTREE.

Sélectionnez un arc, une ligne, un cercle ou une cote: Appuyez sur ENTREE.

La fenêtre devrait ressembler à l'illustration suivante :

REMARQUE Vous pouze également coter le perçage dans l'espace object et désactiver le calque d'une fenêtre spécifique. Dans ce cas, le texte de la cote est correct dans la fenêtre 1:1 uniquement, et pas dans la vue de détail. Vous pouze alors procéder directement à la cotation sur la presentation.

Enregistrez notre fichier.

Création de sous-ensembles dans de nouvelles presentations

Si le dessin d'ensemble utilise des groupes de calques, vous pouvez creator des dessins de sous-ensembles et de détails dans les presentations. Vous pouvez désactiver les groupes de calques sélectionnés dans une fenêtre de sorte que seul le détail ou le sous-ensemble soit visible.

Avant de créé un sous-ensemble dans une nouvelle presentation, gelez le modulo et les autres vues. Ensuite, lorsque vous créez une fenêtre dans Présentation2, seul le sous-ensemble défini est affiché. Les objets ne sont pas masqués dans le modulo ni dans les autres vues.

Pour geler le modèle et les autres presentations

1 Activez l'option Gestion de calques.

Menu Assistance Calque/Groupe de calques Gestion du calque/groupe de calques

Commande AMLAYER

2 Dans l'onglet Gestion de groupes de calques de la boîte de dialogue Gestion de calques, cliquez sur l'icone à l'intersection de la ligne Groupe de calques de base et de la colonne Geler/Libérer les nouvelles fenêtres pour le geler.

Cliquez sur OK.

Creez une vue associative d'un sous-ensemble dans la presentation 2.

Pour creer une vue associative d'un sous-ensemble

1 Choisissez l'onglet Présentation2 au bas de la zone de dessin. Présentation2 est affché.
2 Activez l'options Fenetre/Zone d'échelle.

Menu

Vue Fenêtres Fenêtre/Zone d'échelle

Commande

AMVPORT

3 Répondez aux invites comme suit :

Sécifiez le 1er point ou [Cercle/Bordure/Objet]:

Selectionnez le point 7 du dessin.

Spécifiez le deuxième point : Sélectionnéz le point 8 du dessin.

4 Dans la boite de dialogue Vue, spécifie les informations suivantes :

Echelle: 5:1

Choisissez Milieu.

Le dessinonne en espaceobjet.

5 Spécifiez le point, comme indiqué dans le dessin ci-dessous:

6 Dans la boîte de dialogue Vue, cliquez sur OK.

Dans la nouvelle fenêtre, seul le sous-ensemble spécifique est visible. AutoCAD Mechanical gèle le groupe de calques de base.

Le dessin devrait ressembler à l'illustration suivante :

Achevez le dessin du contrôle en ajoutant du texte, des remarques, des annotations, etc.

REMARQUE Lorsque vous imprimez le dessin, le cadre rouge de la fenêtre est désactivé automatiquement. Si un pilote de traceur ou d'imprimante est installé, utilisez la commande de tracé et affichez un aperçu du dessin.

Vousetesarriveau terme decechapitre.

Enregistrez notre fichier.

Cotation

Dans ce chapitre

9

Dans cette façon, vous apprendrez à ajouter des cotes à votre dessin avec la fonction de cotation automatique d'AutoCAD® Mechanical, à changer les cotes à l'aide des commandes avancées et à insérer un cadre de dessin.

Cotation automatisée
■ Modification des cotes à l'aide des commandes avancées
Coupure de lignes de cote
Insertion d'un cadre de dessin
Insertion d'une listedajustements

Termes clés

Terme	Définition
cote de ligne de base	Cote alignée sur les lignes d'attache et lue à partir du bas ou du côté croit du dessin.
trait d'axe	Ligne traversant un object symétrique en son centre.
cadre de dessin	Cadre normalisé utilisé dans les dessins techniques.
ajustement	Fourchette de jeu ou de serrage autorisée dans le plaquage de pieces (pour les arbres ou les perçages notamment). Les tolérances de ces cotes sont exprimées sous forme normalisée.
nom de l'ajustement	Nom de l'ajustement sélectionné (H7, par exemple).
Modifications multiples	Option permettant de déterminer un jeu de sélection de cotes en vue de modifier celles-ci conjointement.
Cotation avancée	Outil de création des cotes linéaires, radiales, angulaires et de diamètre. Il permet de réduire le nombre d'interventions requises pour générer une cote. Elle sélectionne le type de cote linéaire (horizontal, verticale ou alignée) à partir du point sélectionné. Les cotes du dessin peuvent posseder un style homogène grâce à l'utilisation de l'accrochage à distance.
Suppression avancée	Option de suppression. Utilisez-la pour supprimer des cotes ou des numérodes réference de pieces créés à l'aide de la cotation avancée et de la cotation automatisée.
cartouche	Un cartouche contient une série d'attributes. Certains contiennent déjà des valeurs. Les valeurs préaffectées sont modifiables et de nouvelles valeurs peuvent être définies pour les attributes disponibles.
tolérance	Écart total autorisé pour une cote donnée (taille nominale), 20 ± 0.1, par exemple.

Ajout de cotes aux dessins

AutoCAD Mechanical met à votre disposition différents outils de cotation. Utilisez la fonction de cotation automatique pour ajouter des cotes à une douille, puis modifie ces cotes.

Pour ouvrir un fichier

1 Ouvrez le fichier tut_ex05 situé dans le dossier acadm\Tutorial.

Menu

Fichier Ouvrir

Commande

OUVRIR

Ce fichier contient le dessin d'une douille.

Enregistrez le fichier sous un nom différent ou dans un autre repertoire afin de conserver le fichier d'exercice d'origine.

Ajout de cotations automatiques

Ajoutez des cotes à la douille en utilisant la fonction de rotation automatique.

Pour coter un contour automatiquement

1 Activez l'option Cotation automatisee.

Menu

Annotation Cotation automatisée

Commande

AMAUTODIM

2 Dans l'onglet Parallèle de la boîte de dialogue Cotation automatisée, spécifie les éléments suivants :

Type: Ligne de base

Cliquez sur OK.

3 Répondez aux invites comme suit :

Choix des objets [Bloc]:

Sélectionnez la douille complète en traçant une fenêtre autour d'elle.

Choix des objets [Bloc]: Appuyez sur ENTREE.

Origine de la 1ere ligne d'attache :

Selectionnez le coin inférieur le plus à gauche de la douille (1).

Sécifiez l'emplacement de la ligne de cote ou [Options/Choixobjets]:

Faites glisser la cotation vers le bas jusqu'à ce qu'elle soit accrochée (affichée en rouge), puis cliquez une fois.

Point de départ de la ligne d'attache suivante :

Appuyez sur ENTREE pour valider la commande.

Générez les cotes de diamètre à l'aide des cotes d'arbre.

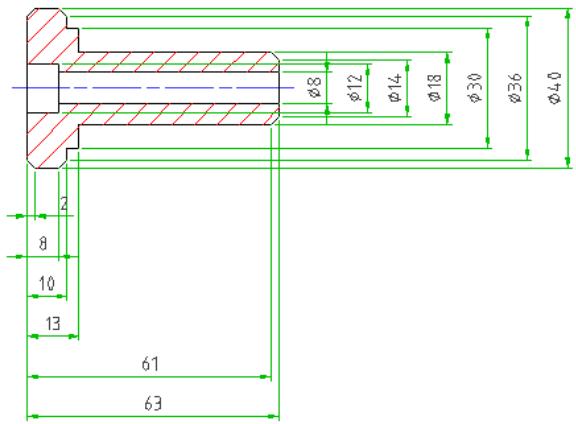

Pour coter un arbre

1 Activez l'option Cotation automatisee.

Menu Annotation Cotation automatisée

Commande AMAUTODIM

2 Dans l'onglet Arbre/Symétrique de la boîte de dialogue Cotation automatisée, spécifie les éléments suivants :

Type: Arbre (vuede face)

Cliquez sur OK.

3 Répondez aux invites comme suit :

Choix des objets [Bloc]:

Selectionnez la douille complète en traçant une fenêtre autour d'elle.

Choix des objets [Bloc]: Appuyez sur ENTREE.

Sélectionnez un trait d'axe ou un nouveau point de départ :

Selectionnez le trait d'axe de la douille (1).

Spécifiez l'emplacement de la ligne de cote ou [Options/Choixobjets]:

Faites glisser la cotation vers la droite jusqu'à ce qu'elle soit accrochée (affichée en rouge) et cliquez une fois.

4 Continue à répondre au message comme suit :

Point de départ de la ligne d'attache suivante: Appuyez sur ENTREE pour valider la commande.

Le dessin devrait ressembler à l'illustration suivante :

Enregistrez votre fichier.

Modification des cotes à l'aide des commandes avancées

Certaines cotes du dessin sont superflues. Au cours du prochain exercice, vous apprendrez à supprimer les cotes dont vous n'avez pas besoin.

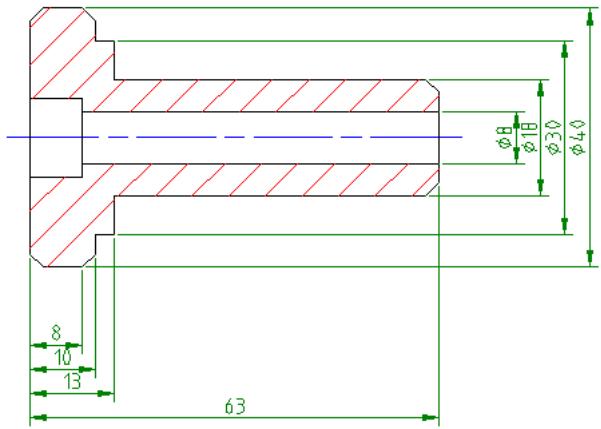

Pour supprimer des cotes

1 Activez l'option Suppression avancée.

Menu Modifier Commandes avancées Suppression avancée

Commande AMPOWERERASE

2 Répondez à l'invite comme suit :

Choix des objets : Sélectionnéz les cotes de ligne de base 2 et 61 ainsi que les cotes de diamètre 12, 14 et 36, puis appuyez sur ENTREE.

Les cotes sélectionnées sont supprimées et les autres sont réorganisées.

Le dessin devrait ressembler à l'illustration suivante :

Ajoutez maintainant une cote unique dotée d'un ajustement à l'aide de la cotation avancée.

Pour ajouter une cote dotée d'un ajustement

1 Activez l'option Cotation avancée.

Menu Annotation Cotation avancée

Commande AMPOWERDIM

2 Répondez aux invites comme suit :

(Unique) Spécífiez l'origine de la première ligne d'attache ou [anGulaire/Options/ lignedeBase/Chaine/Actualiser] :

Selectionnez le premier point (1).

Sécifiez l'origine de la deuxième ligne d'attache :

Selectionnez le deuxième point (2).

Sécifiez l'emplacement de la ligne de cote ou [Options/Choixobjets]:

Faites glisser la cotation vers la gauche jusqu'à ce qu'elle s'affiche en rouge, et cliquez une fois.

3 Dans la boîte de dialogue Cotation avancée, cliquez sur le bouton Ajouter un ajustement et spécifie les informations suivantes :

Ajuster:Symbole:H7

4 Cliquez sur le bouton Caracteres spéciaux et selectionnez le symbole de diamètre (en haut à gauche).

Cliquez sur OK.

Applique la cotation angulaire.

Pour creer une cote angulaire

1 Répondez aux invites comme suit :

(Unique) Spécífiez l'origine de la première ligne d'attache ou [anGulaire/Options/ lignedeBase/Chaine/Actualiser] < Sélectionner> : Entrez G.

(Unique) Sélectionnez un arc, un cercle, une ligne ou [Lineaire/Options/ lignedeBase/Chaine/Actualiser] :

Selectionnez la ligne (1).

Sélectionnez la 2ème ligne: Sélectionnez la deuxieme ligne (2).

Sécicfiez l'emplacement de la ligne d'arc de cote :

Faites glisser la cote jusqu'à une position appropriée, et cliquez une fois.

2 Appuyez deux fois sur ENTREE pour valider la commande.

Ajoutez un ajustement aux cotes de l'arbre à l'aide de l'options Modifications multiples.

Pour ajouter un ajustement à l'aide de l'option Modifications multiples

1 Activez l'option Modifications multiples.

Menu Annotation Modifier les cotes Modifications multiples

Commande AMDIMMEDIT

2 Répondez aux invites comme suit :

Sélectionnez des cotes : Sélectionnéz les cotes 18 et 30.

Sélectionnez des cotes : Appuyez sur ENTREE.

3 Dans la boîte de dialogue Cotation avancée, cliquez sur le bouton Ajouter un ajustement et spécifie les informations suivantes :

Ajuster:Symbole:h7

Cliquez sur OK.

La description de l'ajustement h7 est ajoutée aux cotes.

Enregistrez votre fichier.

Coupure de lignes de cote

La cotation automatisée entraîne la création de lignes de cote sécantes. Vous pouvez optimiser le dessin en coupant ces lignes.

Pour couper des lignes de cote

1 Activez l'option Couper une cote.

Menu Annotation Modifier les cotes Couper une cote

Commande AMDIMBREAK

2 Répondez à l'invite comme suit :

Selectionnez la cote ou la ligne d'attache à couper :

Appuyez sur ENTREE.

Sélectionnez les cotes : Sélectionnéz les cotes de ligne de base 10 et 13, ainsi que les cotes de diamètre 18, 30 et 40, puis appuyez sur ENTREE.

Choix des objets [Restaurer] : Appuyez sur ENTREE.

Les cotes sélectionnées sont automatiquement coupées ; votre dessin devrait ressembler à l'illustration suivante :

Enregistrez notre fichier.

Insertion de cadres de dessin

Insérez un cadre de dessin

Pour insérer un cadre de dessin

1 Activez l'option Bordures/Cartouche.

Menu Annotation Bordures/Revisions Bordures/Cartouche

Commande AMTITLE

2 Dans la boîte de dialogue Bordures et cartouches, spécifiez les informations suivantes :

Format de papier: A4 (297x210mm)

Cartouche : ISO Title Block A

Echelle: 1:1

Cliquez sur OK.

3 Répondez à l'invite comme suit :

Spécifiez le point d'insertion: Entrez -150,0

4 Dans la boîte de dialogue Modifier l'entrée du cartouche, spécifie les informations suivantes :

Titredu dessin:Bushing

Cliquez sur OK.

5 Répondez aux invites comme suit :

Choix des objets : Sélectionnéz la douille complète (cotes incluses).

Choix des objets: Appuyez sur ENTREE.

Nouvel emplacement des objets: Cliquez sur Zoom Etendu.

Nouvel emplacement des objets: Placez la douille au milieu du cadre de dessin.

Le dessin devrait ressembler à l'illustration suivante :

Enregistrez notre fichier.

Insertion de listedes d'ajustements

Insérez une liste d'ajustements. Une telle liste décrit tous les ajustements existant dans un dessin.

Pour insérer une liste d'ajustements

1 Activez l'option List d'ajustements.

Menu

Annotation

Listedajustements

Commande

AMFITSLIST

2 Répondez aux invites comme suit :

Listes d'ajustements [Tout actualiser/Ordre/Nouvelle] :

Appuyez sur ENTREE

Spécifiez le point d'insertion: Spécifiez l'angle supérieur droit du cartouche.

La liste d'ajustements est insérée au-dessus du cartouche et doit ressembler à l'illustration suivante :

∅30	h7 | -0.021 30 29.979
∅18	h7 | -0.018 18 17.982
∅12	H7 +0.018 12.018 12
Dimen.	Fit
SCALE 1:1

Modifiez une cote dotée d'un ajustement. La liste des ajustements est mise à jour.

Pour modifier une cote

1 Dans le dessin, cliquez deux fois sur la cote du diamètre (et non sur la ligne de cote) 18 h7.
2 Dans la boîte de dialogue Cotation avancée, spécifiez les informations suivantes :

Symbole d'ajustement : g6

Cliquez sur OK.

3 Dans la boîte de dialogue Question AutoCAD, cliquez sur Oui.

La liste des ajustements est également mise à jour. Enregistrez votre fichier.
Vous seront arrivé au terme de ce chapitre.

Utilisation du masquage des objets 2D et des profilés en acier 2D

Dans cette façon, vous vous familiariserez avec les fonctions d'AutoCAD® Mechanical permettant de définir des situations de masquage d'objects 2D et d'utiliser les profilés en acier 2D.

Dans ce chapitre

10

Définition de situations de masquage d'objects 2D
Insertion de profilés en acier 2D
■ Modification de profilés en acier au moyen des commandes avances
Modification des situations de masquage des objets 2D
Copie et déplacement de situations de masquage d'objects 2D

Termes clés

Terme	Définition
arrière-plan	Contour masqué par un autre contour ou par des objets se trouvant derrière un autre contour dans l'espace 3D. Un arrière-plan peut constituer le premier plan d'un autre contour.
premier plan	Objets figurant devant un autre contour dans l'espace 3D. Un premier plan peut également constituer l'arrière-plan d'un autre contour.
ligne cachée	Ligne qui n'est pas visible dans une vue spécifique. Par exemple, dans une vue de face, les lignes situées derrière le plan avant ne sont pas visibles.
profilés en acier	Les profilés en acier sont des géométries et des contours en acier normalisés qui sont utilisés pour la construction acier et industrielle.

Utilisation du masquage des objets 2D et des profilés en acier 2D

Utilisez la commande AM2DHIDE lorsque la structure mécanique n'est pas activée. Utilisez AMSHIDE lorsque la structure mécanique est activée. Pour cet exercice, vous utiliserez AM2DHIDE. Avant de commencer, vérifie que la structure mécanique n'est pas activée.

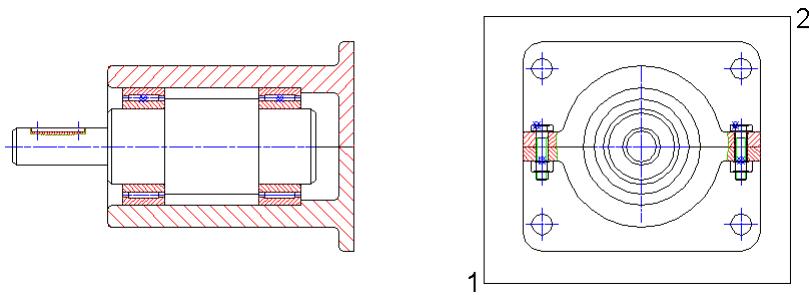

Ouvrez le dessin initial.

Pour ouvrir un dessin

1 Ouvrez le fichier tut_ex09 situé dans le dossier acadm\Tutorial.

Menu Fichier Ouvrir

Commande OUVRIR

2 Effectuez un zoom avant sur la chaîne d'entrainment, à droite.

Menu Yue Zoom Fenetre

Commande ZOOM

Définition de situations de masquage d'objects 2D

Définition d'une situation de masquage d'objects 2D Vous pouvez définir les contours du premier plan et de l'arrière-plan ainsi que les paramètres de la représentation des objects masqués.

Pour définiir une situation de masquage d'objects 2D

1 Activez l'option Cacher les arêtes invisibles.

Menu Modifier Masquage des objets 2D Cacher les arêtes invisibles

Commande AM2DHIDE

2 Répondez aux invites comme suit :

Sélectionnez les objets pour Premier plan: Sélectionnez la chaine.

Sélectionnez les objets pour Premier plan : Appuyez sur ENTREE.

3 Dans l'onglet Arrière-plan de la boîte de dialogue Créer un état caché, spécifie les informations suivantes :

Representation des objets cachés : Discontinu

Choisissez Aperçu.

REMARQUE You pouvez constater que les pieces des roues dentées, qui devraient être visibles, sont représentées par des traits interrompus. Cela indique que toute la zone comprend dans le contour extérieur de la chaîne est définie comme étant le premier plan.

Définisse la situation de masquage des objets 2D de manière à ce que la chaîne comporte un contour interieur.

4 Répondez à l'invite comme suit :

Accepter l'aperçu et quitter [Oui/Non] : Entrez N.

5 Dans l'onglet Premier plan de la boîte de dialogue Créer un état caché, choisissez Sélectionner les contours interieurs.

6 Répondez à l'invite comme suit :

Selectionnez un point dans le perçage ou choisissez une boucle à supprimer : Selectionnez un point à l'intérieur de la chaîne (1).

Le contour interieur de la chaine s'affiche en vert.

7 Répondez à l'invite comme suit :

Selectionnez un point dans le perçage ouCHOISSEZ une boucle à supprimer : Appuyez sur ECHAP.

8 Dans la boîte de dialogue Créer un état cache, cliquez sur Aperçu.

La chaine d'entrainment s'affiche correctement.

9 Répondez à l'invite comme suit :

Accepter l'aperçu et quitter [Oui/Non] < Oui>: Appuyez sur ENTREE.

La situation de masquage d'objects 2D est correctement définie, et vous pouvez poursuivre votre dessin.

Enregistrez le fichier.

Insertion de profilés en acier 2D

Il est facile d'insérer des profilés acier au moyen d'une boîte de dialogue de sélection dans laquelle vous pouvez définir la norme, le profil, la taille et la longueur du profilé.

Insérez un profilé en acier de section creuse carrée sur l'arête gauche de la poutre en I.

Pour insérer un profilé en acier 2D

1 Activez l'option Zoom Tout.

Menu

Vue Zoom Tout

Commande

ZOOM

2 Activez l'option Profilés acier.

Menu Contenu Profilés acier
Commande AMSTLSHAP2D

3 Dans la boîte de dialogue Sélectionner une forme en acier, Sélectionnez Profilés acier > Sections creuses carrees/rectangulaires, puis ISO 657/14-1982 (rectangulaire) et Vue de dessus.

4 Répondez aux invites comme suit :

Spécifiez un point d'insertion : Sélectionnez le point P1.

Spécifiez un angle de rotation < 0> : Appuyez sur ENTREE.

5 Dans la boîte de dialogue ISO 657/14 - 1982 (rectangulaire) - Sélection d'uneaille, spécifique les informations suivantes :

Selectionnez une taille : 90x90x4.0

Cliquez sur Terminer.

6 Répondez à l'invite comme suit :

Redimensionnement: Sélectionnez le point P2.

Le profilé en acier est inséré. Le dessin devrait ressembler à l'illustration suivante :

Enregistrez le fichier.

Modifiez les profilés acier au moyen des commandes avances.

Modification de profilés en acier au moyen des commandes avancées

Les commandes avancées permettent de créé différentes vues de profilés en acier. Vous pouvez ensuite copier, réproduire ou modifier ces profilés.

Insérez les profilés en acier dans la vue de dessus de l'ensemble au moyen des commandes Vues avancées et Copie avancée.

Pour modifier un profilé en acier au moyen des commandes avancées

1 Activez l'option Vues avances.

Menu Modifier Commandes avancées Vues avancées

Commande AMPOWERVIEW

2 Sélectionnez le profilé en acier inséré précédemment.
3 Dans la boîte de dialogue Sélectionnéz la nouvelle vue, choisissez Vue de face.
4 Répondez aux invites comme suit :

Sécífiez un point d'insertion : Sélectionnez le point P3.

Spécifiez un angle de rotation < 0> : 0.

Le profilé en acier est inséré dans la vue de dessus de l'ensemble. Le dessin devrait ressembler à l'illustration suivante :

Copiez la vue precedemment insérée sur l'autre arête de la poutre.

5 Activez l'option Copie avancée.

Menu Modifier Commandes avancées Copie avancée

Commande AMPOWERCOPY

6 Répondez aux invites comme suit :

Choix de l'objet: Sélectionnez le profilé précédemment inséré au point P3. Entrez une option [Suvante/Acceptor] : Appuyez sur ENTREE. Spécifiez un point d'insertion: Sélectionnez le point P4. Spécifiez un angle de rotation <0> : Appuyez sur ENTREE.

Le profilé en acier est copié. Le dessin devrait ressembler à l'illustration suivante :

Enregistrez notre fichier.

Modification des situations de masquage des objets 2D

L'insertion des profilés en acier dans la vue de dessus de l'ensemble a automatiquement créé une situation de masquage des objets 2D. Cette situation de masquage d'objet 2D est incorrecte. Utilisez la commande AM2DHIDEDIT lorsque la structure mécanique est désactivée.

Modifiez la situation de masquage d'objet 2D.

Pour modifier une situation de masquage d'objects 2D

1 Activez l'option Modifier les aretes invisibles.

Menu Modifier Masquage des objets 2D Modifier les arêtes invisibles

2 Répondez aux invites comme suit :

Modifiez la situation cachée [Modifier/Déplacer/Restaurer/Genius12]

: M

Choix des objets : Sélectionnéz la section creuse carree située à gauche.

Choix des objets: Appuyez sur ENTREE.

3 Dans l'onglet Premier plan de la boîte de dialogue Modifier un état caché,CHOISSEZ SéLECTIONnez la vue.

4 Répondez aux invites comme suit :

Sélectionnez les objets pour Premier plan : Sélectionnez la poutre en I.

Selectionnez les objets pour Premier plan :

Deselectionnez la section creuse carrée située sur la gauche.

Selectionnez les objets pour Premier plan : Appuyez sur ENTREE.

REMARQUE You pouvez désélectionner une piece sélectionnée. Cliquez sur la piece tout en maintainant la touche MAJ enforcée.

5 Dans l'onglet Arrière-plan de la boîte de dialogue Modifier un état cache,CHOISSEZ SéLECTIONnez la vue.

6 Répondez aux invites comme suit :

Selectionnez les objets pour Arrière-plan :
Selectionnez la section creuse carree située à gauche.
Selectionnez les objets pour Arrière-plan :
Selectionnez la section creuse carree située à croite.
Selectionnez les objets pour Arrière-plan : Appuyez

7 Dans la boîte de dialogue Modifier un état cache, cliquez sur Aperçu.

Le dessin devrait ressembler à l'illustration suivante :

8 Répondez aux messages comme suit :

Accepter l'aperçu et quitter [Oui/Non] : Appuyez sur ENTREE.

Modifiez la situation cachée [Modifier/Déplacer/Restaurer/Genius12]

: Appuyez sur ENTREE.

Choix des objets: Appuyez sur ENTREE.

La situation de masquage d'objet 2D est corrigée.

Enregistrez notre fichier.

Copie et déplacement de situations de masquaged'objects 2D

Si vous copiez ou déplacez des ensembles contenant des situations de masquage d'objects 2D, les informations de masquage ne sont pas perdues.

Copiez l'ensemble poutre.

Pour copier une situation de masquage d'objects 2D

1 Sélectionnez la poutre en I et les deux sections creuses carrees.
2 Cliquez avec le bouton droit de la souris sur l'arrière-plan de la zone graphique, puis choisissez Copier avec point de base.

Répondez à l'invite comme suit :

Indiquez un point de la base : Sélectionnez le point P3.

3 Cliquez dessus avec le bouton droit de la souris, puis choisissez Coller.

Répondez à l'invite comme suit :

Spécifiez le point d'insertion : Sélectionnéz le point P5.

L'ensemble poutre est copie au nouvel emplacement. Le dessin devrait ressembler à l'illustration suivante :

Enregistrez votre fichier.

Amenez la chaine d'entrainment du début du chapitre sur la vue de dessus de l'ensemble.

Pour déplacer une situation de masquage d'objects 2D

1 Activez l'option Déplacer.

Menu Modifier Déplacer

Commande DEPLACER

2 Répondez aux invites comme suit :

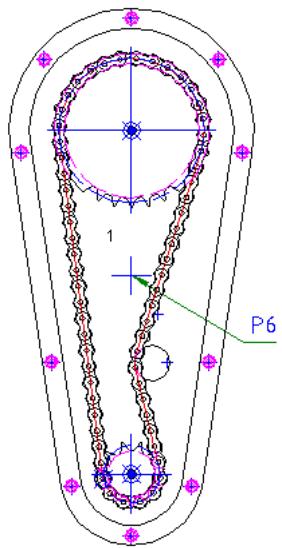

Choix des objets : Sélectionnéz la chaine d'entrainmente complète au moyen d'une fenêtre.

Choix des objets: Appuyez sur ENTREE.

Spécifiez le point de base ou déplacement: Sélectionnéz le point P6.

Spécifiez le deuxième point de déplacement ou : Sélectionnez le point P7.

La chaîne d'entrainment complète est insérée dans la vue de dessus de l'ensemble. Le dessin devrait ressembler à l'illustration suivante :

Définissez la situation de masquage d'objets 2D pour l'ensemble poutre et la chaîne d'entrainment.

Pour définiir une situation de masquage d'objects 2D

1 Activez l'option Cacher les arêtes invisibles.

Menu Modifier Masquage des objets 2D Cacher les arêtes invisibles

Commande AM2DHIDE

2 Répondez aux invites comme suit :

Sélectionnez les objets pour Premier plan :

Sélectionnez la chaîne d'entrainment completé.

Sélectionnez les objets pour Premier plan : Appuyez sur ENTREE.

3 Dans la boîte de dialogue Créer un état caché, cliquez sur OK.

L'ensemble poutre est maintainant masqué par la châne d'entrainment.
Le dessin devrait ressembler à l'illustration suivante :

Vousetearrivéau terme de cetexercice.

Enregistrez notre fichier.

Utilisation de pieces normalisées

Dans ce chapitre

Dans cette façon, vous vous familiariserez avec

l'utilisation de pieces normalisées dans AutoCAD®

Mechanical. Vous insérèze un assemblage par vis,

un perçage et une goupille. Nous verrons également

comment modifier les pieces normalisées avec les

commandes avances. Vous travaillerez avec la

structure mécanique activée et verrez comment les

pièces normalisées que vous insérez dans le dessin

dontajouteesau navigateur mécanique.

Insertion d'un assemblage par vis
Copie d'un assemblage par vis à l'aide de l'option Copie avancée
Creation d'un gabarit de vis
Modification d'un assemblage par vis à l'aide de l'options Modification avancée
Utilisation de l'option Vues avancées
Suppression à l'aide de l'options Suppression avancée
Insertion d'un perçage
Insertion d'une goupille
Désactivation des traits d'axe dans la configuration
Masquage de lignes de construction
■ Simplification de la représentation des pieces normalisées

Termes clés

Terme	Définition
arrière-plan	Contour masqué par un autre contour ou par des objets se trouvant derrière un autre contour dans l'espace 3D. Un arrière-plan peut constituer le premier plan d'un autre contour.
ligne de construction	Ligne infinie dans les deux directions ou dont le point de départ peut être inséré dans la zone de dessin et dont l'autre extrémité est infinie. Les lignes de construction permettent de transférer des points importants (par exemple, le point central d'unPERGAGE) dans d'autres vues ou zones de dessin.
fraisure	Perçage chanfreiné qui permet aux têtes de boulons et de vis d'affleurer ou d'être placées sous la surface de la pierce.
evolution dynamique	Détermination de la taille d'une pièce normalisée à l'aide du curseur lors de l'insertion de la pièce dans une vue de côté. La pièce normalisée s'affiche à l'écran de façon dynamique, et vous pouvez lui donner une taille ou une longueur supérieure. Les valeurs (dimensions) proviennent de la base de données des pièces normalisées.
commande avancée	Termecollectif regroupant les options Copie avancée, Rappel avancé, Modification avancée, Cotation avancée, Suppression avancée et Vues avancées.
Copie avancée	Commande permettant de copier un objet de dessin à un autre emplacement du dessin. Elle générale une copie identique à l'objet original.
Modification avancée	Commande de modification s'appliquant à tous les objets du dessin.
Suppression avancée	Commande de suppression intelligente. Utilisez l'options Suppression avancée pour supprimer des numérios de références de pieces ou des cotes créées à l'aide de la cotation avancée et de la cotation automatisée.
Rappel avancé	Commande permettant de cliquer sur un objet de dessin existant et de rappeler la commande utilisée pour créé cet objet.
Vues avancées	Commande permettant de creator rapidement et facilement une vue de dessus ou de dessous d'une pièce normalisée à partir d'une vue de côté et vice versa.
réprésentation	Réprésentation des pieces normalisées dans un dessin en mode normal, simplifié ou symbolique.

Utilisation de pieces normalisées

AutoCAD Mechanical propose un large évientail de pieces normalisées, notamment des taraudages usuels et fins, ainsi que de nombreux types de perçages, d'attaches et d'autres pieces normalisées. Vous pouvez insérer des assemblages par vis complets (vis avec perçage et écrous) en une seule étape. Cette procédure compte des options intelligentes. Si, par exemple, vous Sélectionné une vis dotée d'un taraudage métrique, seuls les taraudages métriques sont disponibles lorsque vous ajoutez des pieces supplémentaires telles que des écrous ou des perçages taraudés.

REMARQUE Pour cet exercice, vous doivent installer les pieces normalisées ISO.

Lorsque les pièces normalisées sont placées dans le dessin, elles sont automatiquement inclues dans la structure mécanique, que le dessin de l'ensemble soit structuré ou pas.

Avant de commencer cet exercice, vérifie que la structure mécanique est activée. Si vous continuez sans que la structure mécanique soit activée, certaines invites de ligne de commande seront différentes des invites représentées dans cet exercice.

Pour activer la structure mécanique

1 Dans le menu principal, cliquez sur Assistance Options.
2 Dans l'onglet AM:Structure, cochez la case Activer la structure.

Ouvrez le dessin initial.

Pour ouvrir un dessin

1 Ouvrez le fichier tut_ex07 situé dans le dossier acadm\Tutorial.

Menu Fichier Ouvrir

Commande OUVRIR

Le dessin comprend un moteur et une boîte de vitesses. Certaines lignes de construction ont été insérées afin de faciliter la réalisation des exercices de cette façon. La boîte de vitesses n'est pas encore terminée. Nous souhaitons ajouter des composants normalisés et voir combien il est facile de modifier les pieces normalisées en mettant automatiquement à jour les objets situés à l'arrière-plan.

2 Effectuez un zoom sur la zone qui vous interesse.

Menu Yue Zoom Fenetre

Commande ZOOM

3 Répondez aux invites comme suit :

Sécífiez le premier coin : Sécífiez le premier coin (1).

Sécífiez le coin opposé : Sécífiez le deuxième coin (2).

Enregistrez le fichier sous un nom différent ou dans un autre repertoire afin de conserver le fichier d'exercice d'origine.

Insertion d'un assemblage par vis

Insérez un assemblage par vis dans le logement de l'engrenage différentiel.

Pour insérer un assemblage par vis

1 Activez l'option Assemblage par vis.

Menu Contenu Assemblage par vis

2 Dans la boîte de dialogue Assemblage par vis, cliquez sur le bouton Vis.

3 Dans la boîte de dialogue Sélectionner une vis, cliquez sur le bouton Têtes hexagonales à pans creux.

5 Dans la boîte de dialogue Assemblage par vis - Vue de face, cliquez sur le bouton Perçages du haut. Sélectionnéz ensuite Cylindriques débouchants, puis ISO 273 usuel.
6 Dans la boîte de dialogue Assemblage par vis - Vue de face, cliquez sur le bouton Perçages du bas. Sélectionnez ensuite Perçages à dépouille, Borgnes (fin standard), puis ISO 262 (Taraudage usuel).

REMARQUE Les types de vis disponibles ainsque l'ordre dépendent de la norme sélectionnée et activée dans AMOPTIONS, AM:Pièces normalisées.

7 Dans la boîte de dialogue Assemblage par vis, spécifique la taille M4.

Cliquez sur Suivant.

8 Dans la boîte de dialogue Représentation de la poignée d'assemblage par vis - Vue de face, Sélectionnez Normale.

Cliquez sur Terminer.

9 Répondez aux invites comme suit :

Sécífiez le point d'insertion du premier perçage : Sécífiez le premier point (1).

Spécifiez l'extrémité du premier perçage [Espace entre perçages]:

Spcificiez le deuxieme point (2).

Redimensionnement: Faites glisser l'assemblage par vis de maniere dynamique jusqu'à obtention de la taille M4 x 16, puis cliquez une fois.

Redimensionnement: Entrez 12.

L'assemblage par vis est inséré avec une longueur de vis de 16mm et une profondeur de perçage borgne de 12mm .

REMARQUE Pendant l'évolution dynamique, la taille de la vis s'affiche sous forme d'info-bulle et sur la barre d'objet, à l'endetroit où les coordonnées sont généralement affichées.

L'arrière-plan est masqué automatiquement et le dessin ressemble à l'illustration suivante :

Enregistrez votre fichier.

Copie d'un assemblage par vis à l'aide de l'option Copie avancée

L'option Copie avancée permet de copier des objets entiers, y compris les informations associées. Dans le cas d'un assemblage par vis, vous copiez l'intégrality de l'assemblage à un autre emplacement. L'arrière-plan est mis à jour automatiquement.

Copiez le nouvel assemblage par vis au moyen de la commande Copie avancée.

Pour copier un assemblage par vis

1 Activez l'option Copie avancée.

Menu Modifier Commandes avancées Copie avancée

Commande AMPOWERCOPY

2 Répondez aux invites comme suit :

Sélectionnez un objet : Sélectionnez la vis précédemment insérée.

Spécifiez un point d'insertion: Spécifiez un point.

Spécífiez la direction: Appuyez sur ENTREE.

La vis est copie à l'emplacement spécifique. Le dessin devrait ressembler à l'illustration suivante :

Dans le navigateur mécanique, cliquez sur le signe plus placé devant le nom du fichier afin de développer l'arborescence.

Les pieces normalisées insérées sont répertoriées dans le navigateur. Si vous commencerz par un dessin d'ensemble structure, les pieces normalisées sont automatiquement structurées à l'intérieur du sous-ensemble où elles sont insérées.

Enregistrez notre fichier.

Creation d'un gabarit de vis

Creez un gabarit de vis et enregistrez-le afin de pouvoir le réutiliser. ce qui permettra d'accélérer l'insertion d'assemblages par vis identiques ou similaires.

Avant de creator et d'insérer le gabarit de vis, effectuez un zoom sur la plaque de protection.

Pour effectuer un zoom sur une fenêtre

1 Effectuez un zoom etendu sur le dessin.

Menu Yue Zoom Etendu

Commande ZOOM

2 Effectuez un zoom sur la plaque de protection.

Menu Yue Zoom Fenetre

Commande ZOOM

3 Répondez aux invites comme suit :

Sécífiez le premier coin : Sécífiez le premier coin (1).

Sécífiez le coin opposé : Sécífiez le deuxième coin (2).

Activez l'assemblage par vis en vue de creer le gabarit de vis.

Pour creer un gabarit de vis

1 Activez l'option Assemblage par vis.

Menu Contenu Assemblage par vis

2 Dans la boîte de dialogue Assemblage par vis, cliquez sur le bouton Vis.

3 Dans la boîte de dialogue Sélectionner une vis, cliquez sur Type de tête fraîée.

5 Dans la boîte de dialogue Assemblage par vis - Vue de face, cliquez sur le bouton Perçages du haut. Sélectionnez ensuite Fraisures, puis ISO 7721 Pour les taraudages métriques.
6 Dans la boîte de dialogue Assemblage par vis - Vue de face, cliquez sur le bouton Perçages du bas. Sélectionné ensuite Perçages à dépouille, Borgnes (fin standard), puis ISO 262 (Taraudage usuel).

7 Cliqueur Precedent pour enregistrer le gabarit de vis.

8 Dans la boîte de dialogue Gabarits d'assemblages par vis - Vue de face, cliquez sur l'icone Enregistrer le gabarit.

Votre assemblage par vis est enregistré comme gabarit et ajoute à la liste. Cliquez sur Suivant.

REMARQUE L'assemblage par vis comprend la combinaison de pieces normalisées utilisées. Il ne contient pas de spécifications de tailles (des diamètres ou des longueurs, par exemple).

9 Dans la boîte de dialogue Assemblage par vis - Vue de face, cliquez sur l'icone Estimation.

10 Dans la boîte de dialogue Estimation du diamètre des vis, spécifiez les informations suivantes :

Matieres: 10.9

Force appliquée: 1500

Nature de la charge :

Force axiale appliquée statique et centrée (icone supérieure gauche)

Méthode de serrage des vis : Tournevis va-et-vient

Un diamètre nominal de M4 s'affiche dans le champ Résultat. Cliquez sur OK.

Dans la boîte de dialogue Assemblage par vis - Vue de face, la routine d'estimation a préselectionné le diamètre M4. Cliquez sur Terminer.

11 Répondez aux invites comme suit :

Sécífiez le point d'insertion du premier perçage : Sécífiez le premier point (1).

Spécifiez l'extrémité du premier perçage [Espace entre perçages]:

Spcificiez le deuxieme point (2).

Redimensionnement: Faites glisser l'assemblage par vis de maniere dynamique jusqu'à obtention de la taille M4 x 12, puis cliquez une fois.

Redimensionnement: Entrez 8.

L'assemblage par vis est inséré avec une longueur de vis de 12mm et une profondeur de perçage borgne de 8mm .

Le dessin devrait ressembler à l'illustration suivante :

L'assemblage par vis est ajouté à la liste dans le navigateur mécanique. Enregistrez votre fichier.

Modification d'un assemblage par vis à l'aide de l'option Modification avancée

Au lieu de faire appel à différentes commandes de modification pour différents objets, vous pouvez en utiliser une seule, Modification avancée, en vue de modifier de manière intelligente tous les objets d'un dessin. Appliquée à un assemblage par vis, la commande Modification avancée permet de modifier l'intégrality de l'assemblage et de procéder à une mise à jour automatique en arrêtre-plan.

Changez l'assemblage par vis enCHOISsant la longueur appropriee.

Pour modifier un assemblage par vis qui n'est pas encore structure

1 Activez l'option Modification avancée.

Menu

Modifier Commandes avances Modification avancée

Commande

AMPOWEREDIT

2 Répondez aux invites comme suit :

Choix de l'objet : Sélectionnez la vis inférieure de la plaque de protection.

REMARQUE Vous pouvez également activer l'option Modification avancée en cliquant deux fois sur la pierce voulue.

3 Dans la boîte de message d'AutoCAD, cliquez sur OK.

4 Répondez aux messages comme suit :

Selectionnez la vue et le composant parent ou [Espace objet/Actif] : Appuyez sur ENTREE.

Sélectionnez un objet pour une autre vue de composant normalisé : Appuyez sur ENTREE.

La piece normalisée heritée est migrée et figure dans le navigateur mécanique.

5 Dans la boîte de dialogue Vue de face de la pierce de l'assemblage par vis, cliquez sur Précédent.

6 Sur la page Gabarits, cliquez deux fois sur le gabarit de vis ISO 10642 dans la liste ou selectionnez-le, puis cliquez sur l'icone Charger le gabarit.

La boîte de dialogue Assemblage par vis comprend désormais l'assemblage par vis tel qu'il est stocké dans le gabarit.

7 Choisissez la taille M4, puis cliquez sur Terminer.

8 Répondez aux invites comme suit :

Spécifiez le point d'insertion du premier perçage: Appuyez sur ENTREE.

Spécifiez l'extrémité du premier perçage [Espace entre perçages]:

Appuyez sur ENTREE.

Redimensionnement: Faites glisser l'assemblage par vis de maniere dynamique jusqu'à obtention de la taille M4 × 12 , puis cliquez une fois.

Redimensionnement: Entrez 8.

L'assemblage par vis est modifié : la longueur de vis est désormais de 12mm et la profondeur de perçage borgne est de 8mm .

9 Sélectionnez le symbole de référence de piece associé à la tête de la vis, puis appuyez sur SUPPRIMER.

La reférence de piece héritée est supprimée. La nomenclature comptabilise uniquement les saisies automatiques de l'assemblage par vis modifié.

Le dessin devrait ressembler à l'illustration suivante :

Enregistrez votre fichier.

Utilisation de l'option Vues avancées

L'option Vues avancées permet de générer rapidement une vue de dessus ou de dessous à partir de la vue de côté d'une piece normalisée et vice versa.

Avant d'achever la vue de dessus de la plaque de protection, effectuez un zoom sur la pierce.

Pour effectuer un zoom sur une fenetre

1 Effectuez un zoom etendu sur le dessin.

Menu Yue Zoom Etendu

Commande ZOOM

2 Effectuez un zoom sur la plaque de protection.

Menu Yue Zoom Fenetre

Commande ZOOM

3 Répondez aux invites comme suit :

Sécífiez le premier coin : Sécífiez le premier coin (1).

Sécífiez le coin opposé : Sécífiez le deuxième coin (2).

Insérez les vis dans la vue de dessus de la plaque de protection à l'aide de l'options Vues avancées.

Pour insérer une piece normalisée à l'aide de l'options Vues avancées

1 Activez l'option Vues avances.

Menu Modifier Commandes avancées Vues avancées

Commande AMPOWERVIEW

2 Répondez aux invites comme suit :

Choix de l'objet : Sélectionnéz la vis situation sur la plaque de protection (1)
Sécífiez un point d'insertion :

Sécífiez le réticule en croix situé dans la vue de dessus (2).

La vue de dessus de l'assemblage par vis est insérée dans la vue de dessus de la plaque de protection. Notre dessin devrait ressembler à l'illustration suivante :

3 Repreneze les points 1 et 2 pour insérer la vue de dessus de la vis au niveau des trois autres réticules en croix de la vue de dessus de la plaque de protection. La plaque de protection devrait ressembler à l'illustration suivante :

Enregistrez notre fichier.

Suppression à l'aide de l'option Suppression avancée

L'option Suppression avancée est une commande de suppression intelligente. Elle déetecte les informations relatives aux objets d'une piece. Si vous supprimez un assemblage par vis avec cette option, la représentation de l'arrière-plan est corrigée automatiquement.

Avant de supprimer une piece normalisée, effectuez un zoom sur elle.

Pour effectuer un zoom sur une fenetre

1 Effectuez un zoom etendu sur le dessin.

Menu Yue Zoom Etendu

Commande ZOOM

2 Effectuez un zoom sur la plaque de protection.

Menu Yue Zoom Fenetre

Commande ZOOM

3 Répondez aux invites comme suit :

Sécífiez le premier coin : Sécífiez le premier coin (1).

Sécífiez le coin opposé : Sécífiez le deuxième coin (2).

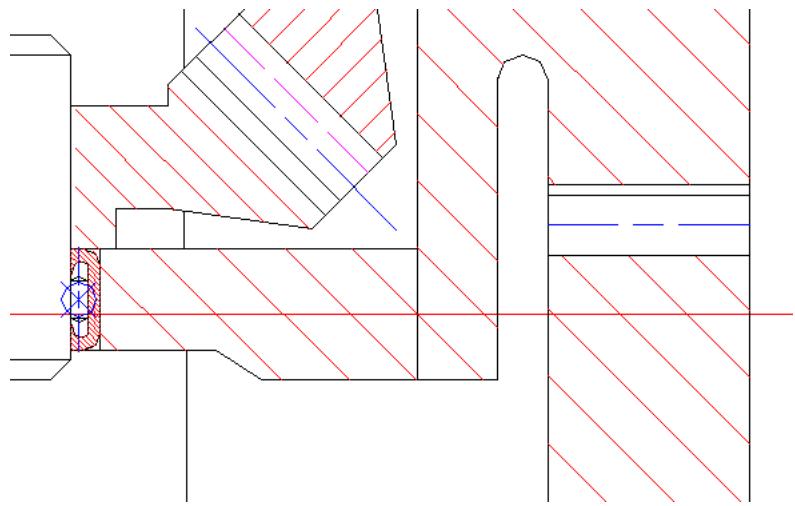

Supprimez une vis à l'aide de la commande Suppression avancée.

Pour supprimer une piece normalisée

1 Activez l'option Suppression avancée.

Menu Modifier Commandes avancées Suppression avancée

Commande AMPOWERERASE

2 Répondez aux invites comme suit :

Choix des objets : Sélectionnéz la vis (1).

Choix des objets: Appuyez sur ENTREE.

L'assemblage par vis est supprimé et les lignes et hachures sont rétablies. Notre dessin devrait ressembler à l'illustration suivante :

Enregistrez notre fichier.

Insertion d'un perçage

Remplacez l'assemblage par vis que vous venez de supprimer par une goupille. Pour ce faire, vous devez d'abord insérer un perçage borgne pour cette goupille.

Pour insérer un perçage

1 Activez l'option Perçages borgnes.

Menu Contenu Perçages Perçages borgnes

Commande AMBHOLE2D

2 Dans la boîte de dialogue Sélectionner un perçage borgne, Sélectionnez D'après ISO 273, puis cliquez sur le bouton Vue de face.

3 Répondez aux invites comme suit :

Spécifiez un point d'insertion : Spécifiez le point d'insertion (1).

Spcificiez un angle de rotation < 0> ..

Spcificiez un point en vue de définir l'angle d'insertion (2).

4 Dans la boîte de dialogue D'après ISO 273 - Diamètre nominal, Sélectionnez la taille 5, puis cliquez sur Terminer.

5 Poursuivez sur la ligne de commande comme suit :

Redimensionnement: Entrez 20.

Le perçage borgne est inséré.

Votredessindevraitressembleràl'illustration suivante：

Enregistrez notre fichier.

Insertion d'une goupille

Insérez une goupille dans le perçage borgne.

Pour insérer une goupille

1 Activez l'option Goupilles cylindriques.

Menu Contenu Attaches Goupilles cylindriques

Commande AMCYLPIN2D

2 Dans la boîte de dialogue Sélectionner une goupille cylindrique, Sélectionnez ISO 2338, puis cliquez sur le bouton Vue de face.

3 Répondez aux invites comme suit :

Spécifiez un point d'insertion : Spécifiez le point d'insertion (1).

Spécífiez un angle de rotation < 0> :

Spcificiez un point en vue de définir l'angle d'insertion (2).

4 Dans la boîte de dialogue ISO 2338 - Diamètre nominal,CHOISSEZ LA Taille 5.

5 Cliquez sur Terminer, puis continuez à répondre aux invites comme suit : Redimensionnement : Faites glisser la goupille jusqu'à obtention de la taille 5 h8 x 16 - B, puis cliquez.
6 Dans la boîte de dialogue Sélectionner la taille de la piece, Sélectionnez 5h8× 16 - B, puis cliquez sur OK.

7 La boîte de dialogue Créer un état cache apparaît. Cliquez sur OK.

La goupille est insérée. Voiture dessin devrait ressembler à l'illustration suivante :

Vou venez d'insérer le perçage borgne, puis la goupille. De ce fait, des traits d'axe se chevauchent. Pour obtenir un tracé correct, désactiver un trait d'axe.

Pour déactiver un trait d'axe

1 Sélectionnez la goupille cylindrique précédemment insérée.
2 Cliquez dessus avec le bouton droit de la souris puis, dans le menu contextualuel, désactivez Traits d'axe actifs/inactifs.

Comme le trait d'axe de la goupille est désactivé, il ne reste que celui du perçage borgne à l'écran.

Enregistrez notre fichier.

Désactivation des traits d'axe dans la configuration

Si vous dessin comporte déjà des perçages avec des traits d'axe et que vous souhaitez ajouter des pieces normalisées, il est recommendé de désactiver dans la configuration les traits d'axe des pieces normalisées. Cela vous évite d'avoir à supprimer les traits d'axe en chevauchement.

Pour désactiver les traits d'axe dans la configuration

1 Ouvrez la boîte de dialogue Options Mechanical.

Menu Assistance Options

Commande AMOPTIONS

2 Dans l'onglet AM: Pièces normalisées, désélectionnez la case Dessin de traits d'axe.

Cliquez sur Appliquer, puis sur OK.

Masquage de lignes de construction

Pour optimiser la vue d'ensemble, vous pouvez masquer les lignes de construction en les désactivant momentarilyanément.

Effectuez un zoom étendu sur le dessin.

Pour effectuer un zoom étendu

1 Effectuez un zoom etendu sur le dessin.

Menu Yue Zoom Etendu

Commande ZOOM

Désactivez toutes les lignes de construction.

Pour désactiver les lignes de construction

1 Désactivez l'option Lignes de construction actives/inactives.

Menu Assistance Calque/Groupe de calques Lignes de construction actives/inactives

Commande AMCLINEO

Toutes les lignes de construction sont momentarilyément désactivées.

Enregistrez notre fichier.

Simplification de la représentation des pieces normalisées

Dans certains cas (ensembles complexes, par exemple), une représentation simplifiée des pieces normalisées permet d'obtenir une meilleure vue d'ensemble. Avec AutoCAD Mechanical, vous pouvez alterner entre différents types de représentation sans perdre les informations relatives aux objets ou aux pieces.

Modifiez la représentation des vis de l'engrenage différentiel.

Pour modifier la représentation d'une piece normalisée

1 Activez l'option Representatior des pieces.

Menu Contenu Representatior des pièces

Commande AMSTDPREP

2 Répondez aux invites comme suit :

Choix des objets :

Selectionnez l'engrenage différentiel à l'aide d'une fenêtre (1, 2).

Choix des objets: Appuyez sur ENTREE.

3 Dans la boîte de dialogue Représentation des pieces normalisées, Sélectionnez Symbolique.

Cliquez sur OK.

La représentation des pieces normalisées sélectionnées est symbolique. Vote dessin devrait ressembler à l'illustration suivante :

Toutes les pieces normalisées que vous avez insérées au cours de cet exercice sont répertoriées dans le navigateur mécanique.

Enregistrez notre fichier.

Vousetesarriveau terme decechapitre.

Utilisation des nomenclatures et des listes de pieces

Dans ce chapitre

12

Avec AutoCAD® Mechanical, vous pouvez creator des listes de pieces et des nomenclatures, et modifier des repères et références de pieces. Dans ce chapitre, nous allons insérer et modifier une liste de pieces, et utiliser la base de données de nomenclature.

Insertion de reférences de pieces
■ Modification d'une-reference de piece
PlACEMENT de repères
- Création de.listes de pieces
Fusion et scission des éléments d'une liste de pieces
■ Groupement de repères
Tri et renumerération des éléments de listedes de pieces
Utilisation de filtrés

Termes clés

Terme	Définition
repère	Etiquette d'annotation circulaire qui permet d'identifier un élément de nomenclature dans un dessin. Le numéro qui se trouve dans ce repère correspond au numéro de la pièce dans la nomenclature.
nomenclature	Base de données dynamique qui contient la liste de toutes les pièces d'un ensemble. Elle permit de générer des listes de pièces dans lesquelles figurent les attributs associés tels que le numéro de pièce, le fabricant et la quantité.
attribut de nomenclature	Objet contenant des attributs par défaut (ceux-ci étant invisibles) et permettant d'ajouter des informations à une pièce du dessin et de déscrire cette pièce. Les valeurs de ces attributs constituent les attributs de la liste de pièces lors de la conversion des attributs de nomenclature et de la création d'une liste de pièces.
référence de pièce	Informations sur une pièce destinées à une nomenclature et associées à la pièce dans le dessin.
liste de pièces	Liste dynamique de pièces et d'attributs associés généraee à partir d'une base de données de nomenclature. Tout ajust ou toute suppression de pièce dans un ensemble est automatiquement pris(e) en compte dans la liste de pièces.

Utilisation d'une liste de pieces

Le dessin utilisé pour cet exercice n'est pas structuré. Dans les dessins structurés, les nomenclatures et les listes de pieces sont générées automatiquement. Il est inutil d'insérer les références des pieces manuellement.

Ouvrez le dessin initial.

Pour ouvrir un dessin

1 Ouvrez le fichier tut_ex08 situé dans le dossier acadm\Tutorial.

Menu Fichier Ouvrir

Commande OUVRIR

Le dessin contient un arbre doté d'un logement.

2 Effectuez un zoom sur la zone qui vous interesse.

Menu Yue Zoom Fenetre

Commande ZOOM

3 Répondez aux invites comme suit :

Sécífiez le premier coin : Sécífiez le premier coin (1).

Sécífiez le coin opposé : Sécífiez le deuxième coin (2).

Enregistrez le fichier sous un nom différent ou dans un autre repertoire afin de conserver le fichier d'exercice d'origine.

Insertion de références de pieces

Les références de pieces contiennent les informations sur la piece requises pour la nomenclature. Les informations de la référence de pieces se trouvent dans la base de données de pieces et permettent de générer une liste de pieces.

Entrez des informations sur la piece à l'aide de la commande Référence de piece.

Pour insérer une reférence de piece

1 Activez l'option Récurrence de piece.

Menu Annotation Outils de liste de pieces Reforence de piece

Commande AMPARTREF

2 Répondez aux invites comme suit :

Sélectionnez un point ou [Bloc/Copier/Référence]:

Spcificiez un point sur la piece (1).

3 Dans la boîte de dialogue Attributes de la référence de piece qui s'affiche, spécifie les informations suivantes :

La réference de piece est insérée dans le dessin.

REMARQUE Les pieces normalisées sont dotées d'une ↔équence de piece qui intègre automatiquement toutes les informations de normalisation.

Dans l'exercice suivant, nous allons创建工作 une reférence de piece à partir d'une reférence.

Pour insérer une reférence de piece par reférence

1 Activez à nouveau l'option Référence de piece.

Menu Annotation Outils de liste de pieces Reforence de piece

Commande AMPARTREF

2 Cliquez dessus avec le bouton droit de la souris pour afficher le menu contextuel, puis choisissez Régence ou entrez R sur la ligne de commande.

3 Dans le dessin, Sélectionnéz la référence de piece insérée précédemment afin de créé une ↔équence.

La quantité 2 est alors associée à cette même piece dans la base de données de nomenclature.

REMARQUE Une autre solution consiste à utiliser l'option Copier pour créé une nouvelle piece à laquelle est associé un texte identique.

4 Répondez à l'invite comme suit :

Sélectionnez un point ou: Spécifiez le point d'insertion sur l'arête circulaire (2).

5 Dans la boîte de dialogue Attributes de la référence de piece, cliquez sur OK.

REMARQUE Cette reférence de piece semble différente, car elle est attachée à un élément (l'arête circulaire) de la piece.

Enregistrez notre fichier.

Modification d'une référence de piece

Dans cet exercice, vous modifiez une reférence de piece existante dans un dessin qui n'est pas structuré.

Pour modifier une reférence de piece

1 Activez l'options Modifier une reférence de piece.

Menu Annotation Outils de liste de pieces Modifier une reference de piece

2 Répondez aux invites comme suit :

Sélectionnéz l'objet auquel ajouter le repère : Spécifiez la réference de piece de la vis de gauche (3).

3 Dans le champ Quantité de références de la boîte de dialogue Attributes de la référence de piece, entrez 3, puis cliquez sur OK.

REMARQUE Le nombre d'articles de référence correspondant à l'écrou et à l'assemblage par vis de droite est déjà mis à jour dans le dessin.

4 Effectuez un zoom étendu afin d'afficher la totalité du dessin.

Menu

Commande ZOOM

Enregistrez notre fichier.

Placement de repères

Créez des repêres dans le dessin à partir de références de pieces.

Pour placer un repère

1 Activez l'option Repères.

Menu Annotation Outils de liste de pieces Repères

Commande AMBALLOON

2 Répondez à l'invite comme suit :

Sélectionnez une piece/un ensemble ou [Auto/Toutauto/Groupe/Manuel/Un/ Renumeréroter/rEorganiser]: Entrez T.

REMARQUE Si vous utilisez la commande AMBALLOON ou AMPARTLIST, la base de données de nomenclature est creee automatique. Toutes les refrences de pieces sont alors ajoutees a la base de données et les numeros d'elements y sont crees.

Pour creer et modifier une base de données manuellement, vous pouvez faire appel à la commande AMBOM.

3 Sélectionnez tous les objets à l'aide d'une fenêtre, puis appuyez sur ENTREE.

REMARQUE Appuyez sur ENTREE pour changer de type d'organisation (horizontal, vertical, angulaire ou autonome).

4 Placez les repères horizontally au-dessus de l'ensemble.

Etant donné que la numérotation des repères se fait automatiquement, l'aspect du dessin peut varier suivant l'emplacement des références de pieces.

Au cours du prochain exercice, nous verrons comment renumerer les repères.

Pour renumeréroter les repères

1 Activez à nouveau l'option Repères.

Menu Annotation Outils de liste de pieces Repères

Commande AMBALLOON

2 Répondez à l'invite comme suit :

Sélectionnez une piece/un ensemble ou [Auto/Toutauto/Groupe/Manuel/Un/ Renumeréroter/rEorganiser]: Entrez R.

Entrez le numero du premier article: < 1> : Appuyez sur ENTREE.

Entrez un incrément: < 1> : Appuyez sur ENTREE.

Selectionnez un repère : Sélectionnez les repères dans l'ordre numérique de 1 à 7.

Sélectionnez un repère : Appuyez sur ENTREE.

Pour que vous puissiez poursuivre cet exercice, votre dessin doit ressembler à l'illustration suivante :

REMARQUE Puisque le repère 7 a une réference, il est inutile de sélectionner le repère 8. Il est automatiquement numérotré 7.

Réorganisez les repères en vue d'une meilleure représentation.

Pour réorganiser les repères

1 Tracez une fenêtre de droite à gauche en vue de selectionner les 6 repères de droite. Les poignées sont alors activées.

2 Cliquez dessus avec le bouton droit de la souris pour activer le menu contextuel, puis selectionné Réorganiser.
3 Répondez au message comme suit : Alignment [Angle/aUtonome/Horizontal/Vertical] : Appuyez sur h.
4 Déplacez le curseur au centre du repère 1 pour visualiser la ligne de trajectorie horizontal.

REMARQUE Assurez-vous que l'option REPEROBJ est active.

5 Déplacez le curseur vers la droite et faites un accrochage sur la ligne de voiture, qu'en soit? - 120 soit atteinte, puis cliqueze.

Le résultat devrait ressembler à l'illustration suivante :

REMARQUE You pouvez gérer la distance d'accrochage dans la boîte de dialogue Propriétés du repère.

Creez une reférence de piece et un repère en une étape avec l'options Manuel.

Pour creer une referece de piece et un repere manuellement

1 Activez à nouveau l'option Repères.

Menu Annotation Outils de liste de pieces Repères

Commande AMBALLOON

2 Répondez à l'invite comme suit :

Sélectionnez une piece/un ensemble ou [Auto/Toutauto/Groupe/Manuel/Un/ Renumererot/rEorganiser] : Entrez M.

Sélectionnez un point ou [Bloc/Copier/Référence]:

Selectionnez un point sur l'arbre.

REMARQUE Au lieu de creer une reférence de piece en selectionnant un point, vous pouvez obtenir les informations d'une reférence de piece ou d'un repère existant à l'aide des options Copier ou Référence de la commande Manuel.

3 Dans la boîte de dialogue Attributes de la référence de piece qui s'affiche, spécifie les informations suivantes :

Description: Arbre
Norme: Taille Dia. 50x150
Matière: C45

Cliquez sur OK.

4 Appuyez sur ENTREE pour faire débuter la ligne de repère du repère au centre de la référence de piece.
5 Déplacez le curseur au centre du repère 1 pour obtenir la ligne de trajectorie et l'accrochage à distance, puis cliquez sur le point d'insertion.

REMARQUE Au lieu de définir le point d'insertion, vous pouvez selectionner un autre point afin de creer une ligne de repère prolongée.

6 Appuyez sur ENTREE. Enregistrez votre fichier.

Creation de listedes de pieces

Générez une liste de pieces à partir des informations de références de pieces.

Pour creer une liste de pieces

1 Activez l'option Liste de pieces.

Menu Annotation Outils de liste de pieces Liste de pieces

Commande AMPARTLIST

2 Répondez à l'invite comme suit :

Sélectionnez une cordure : Placez le curseur sur la cordure jusqu'à ce que l'info-bulle ISO_A2 s'affiche, puis cliquez sur la cordure mise en évidence.

Spécifiez le tableau à activer ou [?] : Appuyez sur ENTREE.

La boîte de dialogue Liste de pieces s'affiche.

Cliquez sur OK.

La liste de pieces apparait de façon dynamique à l'emplacement du curseur.

3 Déplacez le curseur afin de positionner la liste des pieces au-dessus du cartouche, puis cliquez pour l'insérer.

Cetteliste ressemblaà l'illustration suivante：

8	1	Shaft	Size Dia 50x150	C45
2	3	Hex-Head Bolt	ISO 4017-M6x25
1	1	Needle Roller Bearing	ISO 1206-MS-40 x 62 x 22
3	3	Hex-Head Bolt	ISO 4017 M6x25
5	3	Hex Nut	ISO 4034-M6
6	1	Needle Roller Bearing	ISO 1206-MS-40 x 62 x 22
7	2	Housing Partition	Size 13-x125x55	EN-GJL-200
4	3	Hex Nut	ISO 4034-M6
Item	Qty	Description	Standard	Material

REMARQUE You pouvez creer des listedes de pieces spécifiques aux cadres si vous manipulez plusieurs cadres de dessin. Dans ce cas, une base de données de nomenclature est générée automatiquement pour chaque cadre lorsque vous utilisez la commande AMBALLOON ou AMPARTLIST.

La commande AMBOM permet de creer ou de modifier une nomenclature manuellement.

Si une base de données de nomenclature contient plusieurs cadres, ils sont répertoriés dans la nomenclature. Sélectionnéz un cadre pour consulter la liste de pieces associée.

Le prochain exercice traite des différentes méthodes de modification des informations de liste de repères/pièces.

Pour modifier les informations de liste de pieces

1 Activez l'option Modifier la liste de pieces/le repère.

Commande AMEDIT

2 Répondez à l'invite comme suit :

Choix de l'objet : Sélectionez le repère 2.

3 Dans la boîte de dialogue Repère, dans la colonne Matière, entrez 8.8.

Cliquez sur OK.

La liste de pieces reflète la valeur de matériel ajoutée.

8	1	Shaft	Size Dia 50x150	C45
2	3	Hex-Head Bolt	ISO 4017 - M6x25	8.8
1	1	Needle Roller Bearing	ISO 1206 - MS - 40 x 62 x 22
3	3	Hex-Head Bolt	ISO 4017 M6x25
5	3	Hex Nut	ISO 4034 - M6
6	1	Needle Roller Bearing	ISO 1206 - MS - 40 x 62 x 22
7	2	Housing Partition	Size 13-x125x55	EN-GJL-200
4	3	Hex Nut	ISO 4034 - M6
Item	Qty	Description	Standard	Material

REMARQUE Cliquez sur Appliquer pour visualiser le résultat dans le dessin sans quitter la boîte de dialogue. Toutes les modifications effectuées dans la boîte de dialogue sont associatives et sont immédiatement répercutées dans le dessin.

4 Cliquez deux fois sur la liste de pieces.

La boîte de dialogue Liste de pieces s'affiche.

Vous pouvez y modifier les données. Vous trouvrez plus loin quelques exemples.

5 Sélectionnez l'entrée Ecrou hexagonal, puis cliquez sur l'icone Définir les valeurs.

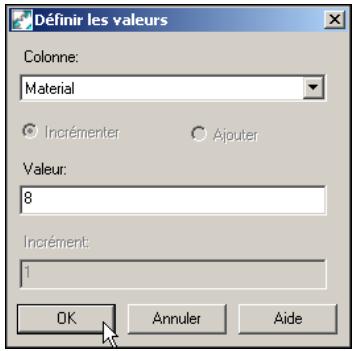

6 Dans la boîte de dialogue Définir les valeurs, spécifiez les informations suivantes :

Colonne:Matiere

Valeur: 8

Cliquez sur OK.

La valeur de matériel est ajoutée à la liste de pieces.

Item	Qty	Description	Standard	Material
3	3	Hex-Head Bolt	ISO 4017 M6x25
2	3	Hex-Head Bolt	ISO 4017 - M6x25	8.8
4	3	Hex Nut	ISO 4034 - M6
6	1	Needle Roller Bearing	ISO 1206 - M5 - 40 x 62 x 22
1	1	Needle Roller Bearing	ISO 1206 - M5 - 40 x 62 x 22	8
5	3	Hex Nut	ISO 4034 - M6
7	2	Housing Partition	Size 130x125x55	EN-GJL-200
8	1	Shaft	Size Dia.50x150	C45

7 Changez maintainant la matière des deuxieme boulon et écrou en conséquence.

REMARQUE Utilisez le menu contextuel à l'intérieur d'un champ pour couper, copier ou coller des éléments.

Enregistrez notre fichier.

Fusion et scission des éléments d'une liste de pieces

Utilisez la fonction Liste de pieces pour fusionner les éléments similaires répertoriés plusieurs fois.

Pour fusionner les éléments d'une liste de pieces

1 Dans la boîte de dialogue Liste de pieces, cliquez sur la case placée devant l'élement 1, maintenez la touche CTRL enfonnée, puis cliquez sur la case devant l'élement 6.
2 Une fois les éléments 1 et 6 selectionnés, cliquez sur l'icone Fusionner les lignes.

Les deux éléments sont fusionnés. Dans le tableau, la quantité 2 est désormais associée à l'objet 1 et l'objet 6 a disparu.

	Item	Qty	Description	Standard	Material
	4	3	Hex Nut	ISO 4034 - M6	8
	7	2	Housing Partition	Size 130x125x55	EN-GJL-200
	6	1	Needle Roller Bearing	ISO 1206 - M5 - 40 x 62 x 22
	5	3	Hex Nut	ISO 4034 - M6	8
	3	3	Hex/Head Bolt	ISO 4017 M6x25	8.8
	2	3	Hex/Head Bolt	ISO 4017 - M6x25	8.8
	8	1	Shaft	Size Dia.50x150	C45

Il est possible de sélectionner plusieurs lignes pour fusionner ou scinder des éléments. Pour que vous puissiez effectuer la fusion, les lignes selectionnées doivent composer les mêmes entrées.

3 Cliquez sur Appliquer pour répercuter les modifications dans le dessin. Il existe deux occurrences du repère 1.

REMARQUE La sélection du champ gris situé à gauche de la ligne 1 active l'icone Scinder la ligne.

REMARQUE Si, dans le casprésent, vous-cliquez sur Scinder la ligne, les éléments precedemment fusionnés sont à nouveau séparés.

Pour sélectionner toutes les lignes en une seule opération, cliquez sur le champ gris dans l'angle supérieur gauche comme l'indique l'illustration suivante.

REMARQUE Dans ce cas, les icônes Fusionner les lignes et Scinder la ligne sont actives.

Gracé à ces iconônes, vous pouvez fusionner ou scinder tous les éléments simultanément. Toutes les données sont comparées et les éléments similaires fusionnés. S'il s'agit déjà d'éléments fusionnés, ils sont scindés.

Les roulements étant désormais fusionnés, vous pouvez supprimer l'un des repères et ajouter une ligne de repère supplémentaire.

Pour supprimer un repère

1 Utilisez la suppression avancée et seLECTIONnez le repère de gauche associé à l'élement numéro 1.
2 Appuyez sur ENTREE pour supprimer le repere.

REMARQUE La suppression d'un repère dans le dessin n'efface pas les données. Ces dernières sont perdues uniquement lors de la suppression d'une reférence de piece. Vous pouvez associier plusieurs repères à une reférence de piece, en vue de creator un repère doté du même numéro pour la même piece dans une autre vue, par exemple.

Pour ajouter une ligne de repère supplémentaire

1 Sélectionnéz le repère 1 restant.
2 Cliquez avec le bouton droit de la souris pour afficher le menu contextual. Choisissez Ajouter une ligne de repère, puis répondez aux invites comme suit :

Selectionnez l'objet à associé : Sélectionnéz le roulement de gauche.
Entrez une option [Suvant/Acceptor] : Appuyez sur ENTREE.
Point suivant (ou F pour le premier point) : Sélectionnéz un point à l'intérieur du repère 1.

La ligne de repère est ajoutée et votre dessin devrait ressembler à l'illustration suivante :

Enregistrez notre fichier.

Groupement de repères

Le groupement de repères permet d'associer à une même ligne de repère les repères de pieces apparentées. Par exemple, vous pouvez associier les repères d'une vis et d'un écrou à une ligne de repère commune.

Utilisez l'option Zoom Fenetre pour agrandir la vue de dessus du dessin.

Menu Vue Zoom Fenetre Commande ZOOM

Pour grouper des repères

1 Activez la commande AMBALLOON.

Menu Annotation Outils de liste de pieces Repères

Commande AMBALLOON

2 Répondez à l'invite comme suit :

Sélectionnez une piece/un ensemble ou [Auto/Toutauto/Groupe/Manuel/Un/ Renumererot/rEorganiser]: Entrez G.

3 Poursuivez sur la ligne de commande comme suit :

Sélectionnez un objet ou un repère :

Selectionnez la reférence de piece de l'écrou de gauche.

4 Poursuivez sur la ligne de commande comme suit :

Sélectionnez un objet ou un repère : Appuyez sur ENTREE.

Selectionnez un repère : Sélectionez le repère 2.

Choix de l'orientation: Sélectionnez une orientation vertical.

5 Choisissez de nouveau la commande de groupement de repères pour la vis et l'écrou de droite.

Le résultat devrait ressembler à l'illustration suivante :

Enregistrez votre fichier.

Tri et renumérotation des éléments des.listes de pieces

Voussouspèce trier une listede pièces en vue de la fabrication ainsi que des pièces normalisées dont les numérosd'éléments ont été mis à jour.

Pour trier une liste de pieces

1 Effectuez un zoom etendu sur le dessin.

Menu Vue Zoom Etendu Commande ZOOM

2 Cliquez deux fois sur la liste de pieces pour afficher la boîte de dialogue.
Liste de pieces.
3 Cliquez sur l'icone Trier.

La boîte de dialogue Trier s'affiche à l'écran.

REMARQUE Vous pouvez effectuer un tri dans un jeu de seLECTION ou trier tous les éléments.

4 Dans la boîte de dialogue Trier, spécifiez les informations suivantes :

Cliquez sur OK.

Le résultat devrait ressembler à l'illustration suivante :

Au cours du prochain exercice, nous verrons comment renumérer les éléments.

Pour renumeréroter les éléments d'une liste de pieces

1 Cliquez sur la cellule Rep pour selectionner la colonne correspondante.

2 Clique sur l'icone Définir les valeurs.

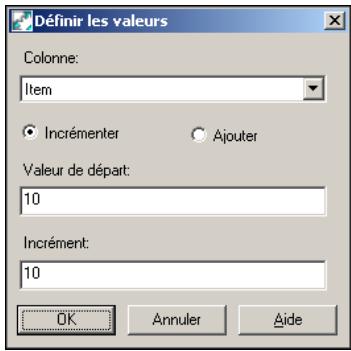

3 Dans la boîte de dialogue Définir les valeurs, spécifiez les informations suivantes :

Colonne: Item

Valeur de départ : 10

Incrémented:10

4 Cliquez sur OK pour revenir à la boîte de dialogue Liste de pièces.
5 Cliques sur Appliquer pour afficher le résultat.

Le résultat devrait ressembler à l'illustration suivante :

6 Cliquez sur OK pour revenir au dessin.

Enregistrez notre fichier.

Utilisation de filters

Vou puez creer et utiliser un ou plusieurs filtres pour chaque liste de pieces insérée dans le dessin.

Pour utiliser des filtres dans une liste de pieces

1 Cliquez deux fois sur la liste de pieces pour afficher la boîte de dialogue Liste de pieces.
2 Cliquez avec le bouton croit de la souris sur le champ Filtres.

3 Choisissez Ajouter un contrôle pour afficher la boîte de dialogue Liste des filtrés.

4 Sélectionnez Personnelise, puis cliquez sur OK.

Les détails relatifs à ce filtré sont affichés.

5 Entrez les valeurs suivantes pour définir le filtré.

6 Activez le contrôle en cochant la case Personnalisé.

7 Cliquez sur Appliquer.

Lesnormesdontle nomcontientISO sontaffichées.

La liste des pieces filtrées figure dans le dessin. Les filtres définis sont enregistrés avec la liste de pieces et peuvent être réutilisés par la suite.

Si vous souhaitez uniquement imprimer la liste filtrée, cliquez sur l'icone Imprimer.

8 Désactivez le filtré personnelisé, puis cliquez sur OK pour fermer la boîte de dialogue.

Le filtré est utilisé dans ce dessin.

Le résultat devrait ressembler à l'illustration suivante :

Enregistrez notre fichier.

Vousetesarriveau terme decechapitre.

Création d'arbres à l'aide de pieces normalisées

Dans ce chapitre

13

Dans cette façon, vous utiliserez le générateur d'arbres automatique et les pieces normalisées dans AutoCAD® Mechanical pour creer et modifier un arbre et insérer des roulements. Les pieces normalisées que vous utilisez sont automatiquement structurées dans le navigateur mécanique.

■ Configuration des options d'accrochage
Lancement et configuration du générateur d'arbres
- Création de coupes d'arbre
Insertion d'un contour
Insertion d'un chanfrein et d'un conge/arrondi
Insertion d'une interruption d'arbre
- Création d'une vue de côté
Insertion d'un taraudage
Modification et insertion d'une coupe d'arbre
■ Remplacement d'une coupe d'arbre
Insertion d'un roulement

Termes clés

Terme	Définition
calcul de roulements	Fonction calculant en révolutions et en heures la valeur limite, la résistance à la fatigue, les charges dynamique et statique, ainsi que leurs équivalences.
chanfrein	Surface profilée comprend entre deux faces ou surfaces.
calcul dynamique	Calcul requis lors de la révolution d'un roulement. Le résultat correspond à la durée de vie corrigée. Il s'agit de la durée de vie avec une fiabilité de 90 % des matières courantes actuelles et dans des conditions d'utilisation standard. Une fois le nombre de révolutions calculé, vous obtenez la durée de vie en heures de travail.
évolution dynamique	Détermination de la taille d'une pièce normalisée à l'aide du curseur lors de l'insertion de la pièce dans une vue de côté. La pièce normalisée s'affiche à l'écran de façon dynamique et vous pouvez lui donner une taille et une longueur supérieures. Les valeurs (dimensions) proviennent de la base de données des pièces normalisées.
congé/arrondi	Transition courbe d'une face de pièce ou d'une surface vers une autre. Cette transition coupe l'arête externe ou remplit l'arête interne.
engrenage	Tout arrangement multiple, en particulier des roues dentées d'une machine, qui permet de transmettre la puissance d'une pièce à une autre afin de définir la puissance, la vitesse ou la direction de déplacement.
ligne de réflexion du rayon	Ligne fine représentant le rayon dans la vue de dessus ou de côté.
interruption d'arbre	Coupure d'un arbre. Un arbre peut être interrompu en ce point et les symboles d'interruption d'arbre sont insérés selon une taille ajustate.
générateur d'arbres	Outil permettant de tracer des pièces symétriques dans un sens rotationnel. Généralement, l'arbre est créé de gauche à droite à l'aide de diverses coupes. Ces coupes sont automatiquement placées lesunes après les autres. D'autre part, chaque coupe d'arbre peut être insérée, supprimée ou modifiée.

Création d'arbres

Dans cette section, vous utiliserez le générateur d'arbres pourisser un arbre à l'aide de pieces normalisées. Par ailleurs, vous effectuerez un calcul de roulements.

Commencez avec un gabarit de dessin ISO.

Pour ouvrir un gabarit

1 Ouvrez un nouveau dessin.

Menu

Fichier Nouveau

Commande

NOUVEAU

2 Dans la boîte de dialogue Sélectionner un gabarit, cliquez sur le gabarit am Iso.dwt, puis sur Ouvrir.

Cette opération permet d'ouvrir un nouveau gabarit de dessin. Le nom du fichier est affché dans la partie supérieure du navigateur mécanique. Utilisez EnrSous pour enregistrer le fichier de gabarit sous le nom qui convient.

REMARQUE Pour suivre cet exercice, vous devez installer la norme de pièces normalisées ISO sur votre système.

Configuration des options d'accrochage

Configurez les options d'accrochage.

Pour configurer les options d'accrochage

1 Activez la configuration d'accrochage avancé.

Menu Assistance Paramètres de dessin Accrochage avancé - Configurations 1 à 4

Commande AMPOWERSNAP

2 Dans la boîte de dialogue Configuration de l'accrochage avancé, activez l'onglet Configuration 4 et spécifie les informations suivantes :

Modes d'accrochage : Extrémité, Milieu, Intersection

Cliquez sur OK.

Enregistrez notre fichier.

Configuration du générateur d'arbres

Dans l'exercice suivant, nous verrons comment lancer et configurer le générateur d'arbres.

Pour lancer et configurer le générateur d'arbres

1 Activez l'option Générateur d'arbres.

Menu Contenu Générateur d'arbres

Commande AMSHAFT2D

2 Répondez aux invites comme suit :

Entrez le nom d'un composant d'arbre : Appuyez sur ENTREE.
Sécífiez le point de départ ou sélectionné le trait d'axe: Entrez 150,150.
Sécífiez l'extrémité du trait d'axe: Entrez 240,150.

REMARQUE Les extrémités du trait d'axe n'ont d'importance que pour déterminer la direction. La longueur du trait d'axe est automatiquement ajustée à celle de l'arbre.

3 Dans la boite de dialogue Générateur d'arbres, cliquez sur Options.

4 Dans la boîte de dialogue Générateur d'arbres - Configuration, spécifiez les informations suivantes :

Nouveau segment: Insérer

Extrémité fixe de l'arbre : Gauche

Ajuster le trait d'axe: Oui

Vue de face : Ligne de réflexion du rayon, Vérifier le contour

Vues de côté et en coupe : Coupe avec arrêtre-plan, Toujoursmettre à jour Interruption: Hachures

Si I'arbre est situé à l'arrière-plan, masquer aussi la piece normalisée : Oui

Cliquez sur OK.

You're revenez à la boîte de dialogue Générateur d'arbres.

Création de coupes d'arbre cylindriques et d'engrenages

Le générateur d'arbres est désormais configuré. Passons maintainant à la génération des premiers segments d'arbre.

Pour creer des segments d'arbre

1 Cliquez sur le bouton Cylinder inférieur pour définir une coupe de cylindre et répondez aux invites comme suit :

Spécifiez une longueur < 50> : Entreze 12.

Spécifiez le diamètre < 40> : Entrez 20.

2 Cliquez sur le bouton Engrenage et entrez les valeurs des options Module, Nombre de dents et Longueur comme l'indique l'illustration suivante :

REMARQUE Avec la norme DIN, il est nécessaire d'indiquer le module. La norme ANSI nécessite un pas de diamètre 1/module. Vous pouvez passer d'une représentation à l'autre en sélectionnant alternatively DIN ou ANSI.

Dans le navigateur de structure mécanique, l'arbre est ajusté en tant que composant. Ajoutez un ensemble pour structurer les composants de l'arbre que vous avez créé au cours de cet exercice.

Pour ajouter un ensemble au navigateur mécanique

Merontextuel

Cliquez avec le bouton droit de la souris sur l'arrière-plan du navigateur, puis choisissez Nouveau Composant.

Commande

AMSCREATE

1 Cliquez avec le bouton droit de la souris sur l'arrière-plan du navigateur mécanique, puis selectionnéz Nouveau Composant.
2 Répondez aux messages comme suit :

Entrez le nom du nouveau composant : Entrez shaftassembly

Entrez le nom de la nouvelle vue : Entrez front

Sélectionnez des objets pour la vue du nouveau composant :

Selectionnez l'arbre avec une fenêtre

Selectionnez des objets pour la vue du nouveau composant :

Appuyez sur ENTREE.

Sécífiez le point de base :

Spcifiez un point dans la partie supérieure gauche de l'arbre.

L'ensemble de l'arbre est répertorié dans la partie supérieure du navigateur. Les composants d'arbre existants sont répertoriés à l'intérieur de l'ensemble. Lorsque vous ajoutez des composants à l'arbre, ils sont automatiquement structurés dans l'ensemble.

Revenues au générateur d'arbres.

Cliquez deux fois sur le segment gauche de l'arbre dans le dessin, puis appuyez sur ECHAP.

3 Cliquez sur le bouton Cylinder inférieur pour définir une coupe de cylindre supplémentaire et répondez aux invites comme suit :

Spécifiez une longueur < 10> : Entrez 5.

Sécifiez le diamètre < 20> : Entrez 20.

4 Cliquez sur le bouton Engrenage et entrez les valeurs des options Module, Nombre de dents et Longueur comme l'indique l'illustration suivante :

5 Cliquez sur le bouton Cylindre inférieur pour définir une autre coupe de cylindre et repondez aux messages comme suit :

Spécifiez une longueur < 10> : Entrez 4.

Spécifiez le diamètre < 20> : Entrez 24.

6 Cliquez sur le bouton Cylinder inférieur pour définir une autre coupe de cylindre et répondez aux messages comme suit :

Spécifiez une longueur < 4> : Entrez 33.

Spécifiez le diamètre < 24> : Entrez 20.

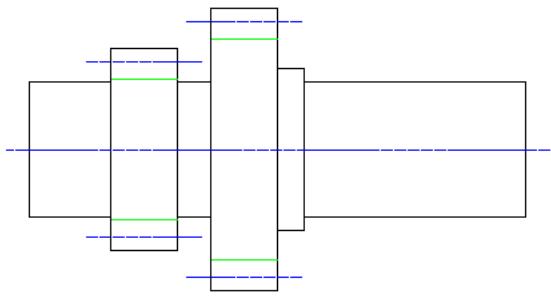

Les cinq premières coupes de l'arbre sont créées, comme l'indique l'illustration suivante:

Insertion de contours spline

Ajoutez un contour spline à l'arbre.

Pour creer un segment de contour

1 Cliquez sur le bouton Contour.
2 Choisissez ISO 14 dans le navigateur de base de données.
3 Dans la boîte de dialogue Arbre cannelé ISO 14,CHOISSEZ LA Taille nominale 6× 13× 16 et définissez une longueur de 26.

Cliquez sur OK.

Vous avez créé une autre section de l'arbre, comme l'indique l'illustration suivante :

Insertion de chanfreins et de congés/arrondis

Appliquez un chanfrein et un congé/arrondi à l'arbre.

Pour insérer un chanfrein et un conge/arrondi

1 Cliquez sur le bouton Chanfrein pour appliquer un chanfrein à une coupe d'arbre et répondez aux invites comme suit :

Choix de l'objet : Sélectionnez la coupe de cylindre la plus à gauche (1).

Spécifiez la longueur (max. 12) < 2.5> : Entrez 2.

Spécifiez l'angle (0-79) ou [Distance] < 45> : Entrez 45.

2 Cliquez sur le bouton Congé/arr. pour appliquer un congé/arrondi à une coupe d'arbre, puis répondez aux invites comme suit :

Choix de l'objet : Sélectionnéz la coupe de cylindre comprende entre les deux engrenages, àproximé du deuxième engrenage (1).

Entrez le rayon (max. 5.00) < 2.5> : Entrez 2.

REMARQUE Le congé/arrondi est appliqué à l'arête de la coupe sélectionnée la plus proche du point choisi.

L'arbre devrait ressembler à l'illustration suivante :

Insertion d'une interruption d'arbre

Insérez une interruption d'arbre dans le dessin.

Pour insérer une interruption d'arbre

1 Cliquez sur le bouton Interruption pour insérer une interruption d'arbre et repondez aux invites comme suit :

Spécifiez un point: Sélectionnéz le milieux de la coupe cylindrique (1).

Spécifiez la longueur (min. 4.00) <6> : Entrez 10.

REMARQUE You've azz la possibilité d'insérer l'interruption du côté gauche : il vous suffit d'entrez une valeur négative.

L'interruption d'arbre est insérée.

Création d'une vue de côté d'un arbre

Insérez une vue de côté de l'arbre.

Pour insérer une vue de (:oté

1 Cliquez sur le bouton Vue de cotoé.
2 Dans la boîte de dialogue Vue de côté de,CHOISISEZ l'options Droite. Cliquez sur OK.
3 Répondez à l'invite comme suit :

Spécifiez le point d'insertion : Appuyez sur ENTREE.

La vue du côté croit est insérée à l'endroit suggéré.

Dans le navigateur mécanique, la nouvelle vue du côté droit est répertoriée dans le composant de l'arbre avec la vue de face existante. La vue du côté droit inclut ses situations de masquage.

Insertion d'un taraudage sur un arbre

Ajoutez un taraudage à l'arbre.

Pour insérer un taraudage sur un arbre

1 Cliquez sur le bouton Taraudage, puis selectionnez ISO 261 Externe dans le navigateur.
2 Dans la boîte de dialogue Taraudage externe ISO 261 (Taraudage usuel), Sélectionnez M10 et entrez une longueur de 20. Cliquez sur OK.

Le taraudage est ajouté à l'arbre qui ressemble à l'illustration suivante :

REMARQUE Si la case Toujours mettre à jour n'est pas cochée dans l'onglet AM:Arbre de la boîte de dialogue Options, un message vous demande demettre à jour les vues associées lorsque vous fermez le générateur d'arbres.

Modification et insertion d'une coupe d'arbre

Modifiez une coupe d'arbre existante, puis insérez une nouvelle section. Le bouton Modifier du générateur d'arbres permet d'activer AMPowerEDIT.

Pour modifier et insérer une coupe d'arbre

1 Cliquez sur le bouton Modifier et repondez aux messages comme suit :

Choix de l'objet : Sélectionnéz la première coupe cylindrique (1).

Spécifiez une longueur < 12> : Appuyez sur ENTREE.

Spécifiez le diamètre < 20> : Entrez 18.

Le diamètre passé à 18 alors que la longueur reste à 12.

2 Cliquez sur le bouton Insérer et répondez aux invites comme suit : Spécifiez un point : Sélectionnez un point situé après le deuxième engrenage (1).

3 Cliquez sur le bouton Inclinaison et répondez aux messages comme suit : Spécifiez la longueur ou [Boîtededialogue] < 20> : Entrez 4. Spécifiez le diamètre au point de départ < 20> : Entrez 28. Spécifiez le diamètre à l'extrémité ou [Inclinaison/Angle] < 16> : Entrez 22.

Remplacement d'une coupe d'arbre

Voyons comment supprimer l'inclinaison que vous venez d'insérer.

Pour remplacer une coupe d'arbre

1 Cliquez sur le bouton Annuler. La derniere insertion d'inclinaison est annulée.

Remplacez une coupe d'arbre existante. Pour ce faire, vous devez modifier les paramètres de configuration.

2 Cliquez sur le bouton Config afin d'afficher la boîte de dialogue Générateur d'arbres - Configuration, puis spécifie les informations suivantes :

Nouveau segment : Redressiner

Cliquez sur OK.

3 Cliquez sur le bouton Inclinaison et repondez à l'invite comme suit : Spécifiez la longueur ou [Boîtededialogue] < 4> : Entrez B.
4 Dans la boîte de dialogue Générateur d'arbres - Cône, spécifie les informations suivantes.

Cliquez sur OK.

L'inclinaison remplace la coupe d'arbre cylindrique.
