7402 - Ponceuse électrique SKIL - Notice d'utilisation et mode d'emploi gratuit

Marque	SKIL
Modèle	7402
Type de produit	Ponceuse électrique excentrique
Applications	Ponçage et polissage à sec du bois, plastique, métal, mastic et surfaces peintes
Tension d'alimentation	220-240 V ~, 50/60 Hz (compatible 230 V / 240 V)
Puissance	Non spécifiée (estimation ~ 200-300 W)
Vitesse variable	Oui, molette de sélection (J)
Type de support plateau	Support plateau rond avec fixation par vis (A, B)
Système d'aspiration	Sac à poussière (E) et micro-filtre (F)
Frein du support plateau	Oui, réduit la vitesse à vide (couronne de freinage C)
Interrupteur	Marche/arrêt (G) positions I/O
Niveau sonore	Peut dépasser 85 dB(A) – porter un casque anti-bruit
Dimensions (L x l x h)	Non spécifiées (estimation ~ 250 x 120 x 140 mm)
Poids	Non spécifié (estimation ~ 1,5 kg)
Matériaux compatibles	Bois, plastique, métal, mastic, surfaces peintes (sauf imperméabilisées)
Accessoires inclus	Support plateau, disque de ponçage perforé, sac à poussière, micro-filtre
Entretien et nettoyage	Débrancher avant nettoyage ; nettoyer les aérations (H) ; ne pas laver le micro-filtre à l'eau
Sécurité	Port de gants, lunettes, vêtements près du corps, protège-cheveux, masque anti-poussières recommandé
Pièces détachées	Support plateau, disque de ponçage, sac à poussière, micro-filtre, couronne de freinage
Réparabilité	Réparation uniquement par personnel qualifié avec pièces d'origine SKIL
Garantie	Conformément aux dispositions légales/nationales ; exclut usure normale, surcharge, mauvaise utilisation

FOIRE AUX QUESTIONS - 7402 SKIL

Comment changer le disque de ponçage ?

Débranchez l'outil. Placez le nouveau disque de ponçage perforé sur le support plateau (A) en alignant les perforations du disque avec celles du plateau. Nettoyez le support plateau si nécessaire.

Puis-je poncer du métal avec cette ponceuse ?

Oui, mais n'utilisez pas le sac à poussière car des étincelles peuvent se produire. Tenez les personnes et matériaux combustibles éloignés. Portez des équipements de protection.

Comment régler la vitesse de ponçage ?

Utilisez la molette (J) pour ajuster la vitesse du minimum au maximum. Adaptez la vitesse en fonction de la surface à poncer. Consultez le tableau de référence (non fourni ici). Effectuez un essai sur un matériau résiduaire.

Que faire si le sac à poussière est plein ?

Videz fréquemment le sac à poussière (E) en soulevant le couvercle. Videz également la poussière du micro-filtre (F). Ne lavez pas le micro-filtre à l'eau et au savon.

La ponceuse vibre beaucoup, est-ce normal ?

Une légère vibration est normale. Si les vibrations sont excessives, vérifiez que le support plateau (A) n'est pas endommagé et que les disques de ponçage sont correctement montés. Remplacez le support plateau si nécessaire.

Puis-je utiliser des disques non perforés ?

Oui, mais l'aspiration des poussières ne fonctionnera pas car elle nécessite des disques de ponçage perforés. Pour une aspiration optimale, utilisez des disques perforés.

Comment nettoyer la ponceuse ?

Débranchez toujours l'outil avant le nettoyage. Nettoyez les aérations (H) avec un pinceau. Éliminez les poussières adhérentes. Ne plongez pas l'outil dans l'eau.

Que faire si la couronne de freinage est usée ?

Si la vitesse à vide augmente avec le temps, la couronne de freinage (C) est probablement usée et doit être remplacée. Faites remplacer par un technicien qualifié.

Cette ponceuse est-elle adaptée au polissage ?

Oui, vous pouvez polir avec des accessoires comme une éponge de lustrage ou une peau de mouton. Réglez la vitesse appropriée à l'aide de la molette (J).

Où puis-je trouver des pièces de rechange ?

Adressez-vous à un revendeur SKIL ou à une station-service SKIL. La vue éclatée et les adresses sont disponibles sur www.skileurope.com. Joignez la preuve d'achat pour les demandes de garantie.

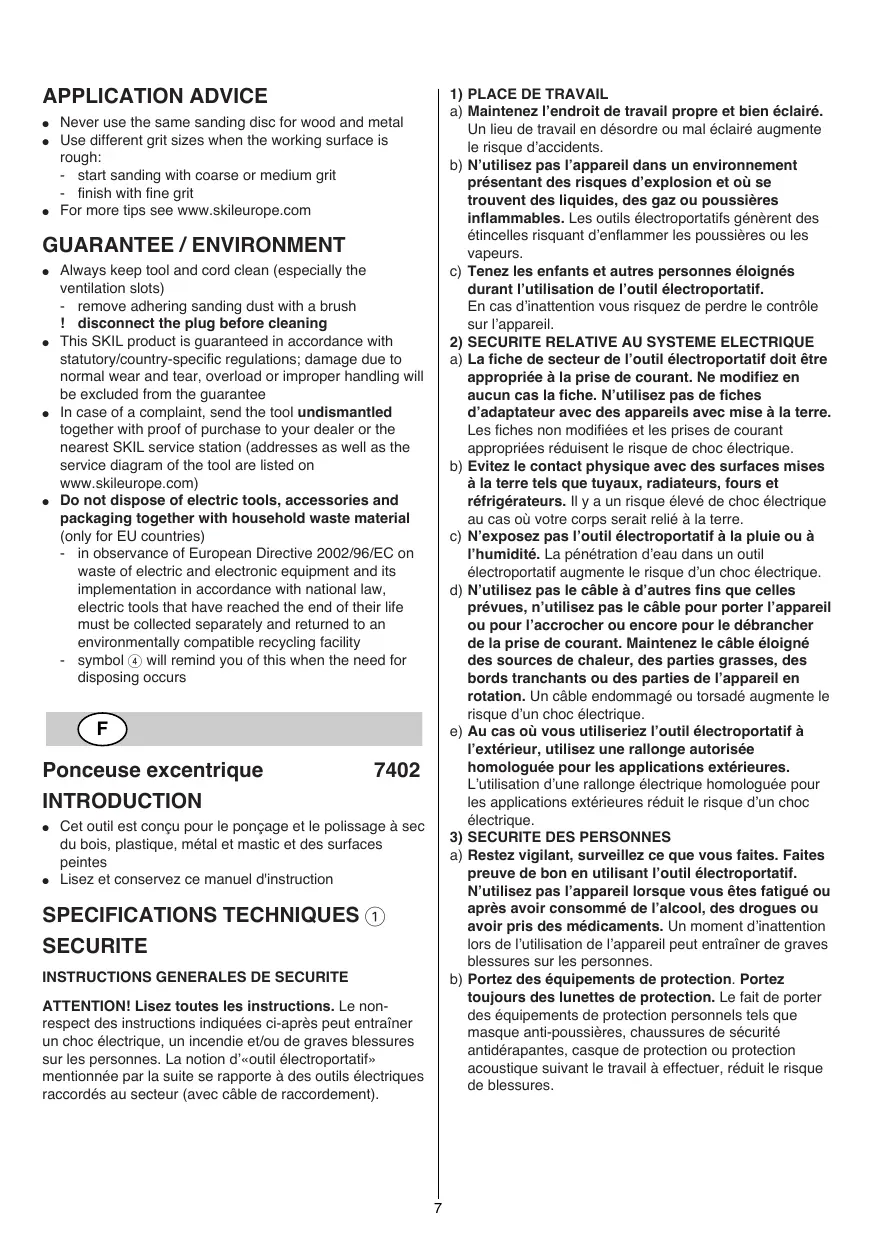

MODE D'EMPLOI 7402 SKIL

Ponceuse excentrique

• Cet outil est conçu pour le ponçage et le polissage à sec du bois, plastique, métal et mastic et des surfaces peintes
• Lisez et conservez ce manuel d'instruction

Instructions generales de securite

ATTENTION! Lisez toutes les instructions. Le non-respect des instructions indiquées ci-après peut entrainer un choc électrique, un incendie et/ou de graves blessures sur les personnes. La notion d'«outil électroportatif» mentionnée par la suite se rapporte à des outils électriques raccordés au secteur (avec cable de raccordement).

1) PLACE DE TRAVAIL a) Maintenez l'endroit de travail propre et bien éclairé. Un lieu de travail en désordre ou mal éclairé augmente le risque d'accidents. b) N'utilisez pas l'appareil dans un environnement représentant des risques d'explosion et où se trouvent des liquides, des gaz ou poussières inflammables. Les outils électroportatifs générent des étincelles risquant d'enflammer les poussières ou les vapeurs. c) Tenez les enfants et autres personnes éloignés durant l'utilisation de l'outil électroportatif. En cas d'inattention vous risquez de perdre le contrôle sur l'appareil. 2) SECURITE RELATIVE AU SYSTEME ELECTRIQUE a) La fiche de secteur de l'outil électroportatif doit être appropriée à la prise de courant. Ne modifiez en aucun cas la fiche. N'utilisez pas de fiches d'adaptateur avec des appareils avec mise à la terre. Les fiches non modifiées et les prises de courant appropriées réduisent le risque de choc électrique. b) Evitez le contact physique avec des surfaces mises à la terre tels que tuyaux, radiateurs, fours et réfrigerateurs. Il y a un risque élevé de choc électrique au cas où votre corps serait relié à la terre. c) N'exposez pas l'outil électroportatif à la pluie ou à l'humidité. La pénétration d'eau dans un outil électroportatif augmente le risque d'un choc électrique. d) N'utilisez pas le câble à d'autres fins que celles prévues, n'utilisez pas le câble pour porter l'appareil ou pour l'accrocher ou encore pour le débrancher de la prise de courant. Maintenez le câble éloigné des sources de chaleur, des parties grasses, des bords tranchants ou des parties de l'appareil en rotation. Un câble endommagé ou torsadé augmente le risque d'un choc électrique. e) Au cas où vous utilisez l'outil électroportatif à l'extérieur, utilisez une rallonge autorisée homologuée pour les applications extérieures. L'utilisation d'une rallonge électrique homologuée pour les applications extérieures réduit le risque d'un choc électrique. 3) SECURITE DES PERSONNES a) Restez vigilant, surveillez ce que vous faites. Faites preuve de bon sens en utilisant l'outil électroportatif. N'utilisez pas l'appareil lorsque vous êtes fatigué ou après avoir consommé de l'alcool, des drogues ou avoir pris des médicaments. Un moment d'inattention lors de l'utilisation de l'appareil peut entraîner de graves blessures sur les personnes. b) Portez des équipements de protection. Portez toujours des lunettes de protection. Le fait de porter des équipements de protection personnels tels que masque anti-poussières, chaussures de sécurité antidérapantes, casque de protection ou protection acoustique suivant le travail à effectuer, réduit le risque de blessures.

c) Évitez une mise en service par mégarde. Assurez-vous que l'interrupteur est effectivement en position d'arrêt avant de retirer la fiche de la prise de courant. Le fait de porter l'appareil avec le doigt sur l'interrupteur ou de brancher l'appareil sur la source de courant lorsque l'interrupteur est en position de fonctionnement, peut entraîner des accidents. d) Enlevez tout outil de réglage ou toute clé avant de mettre l'appareil en fonctionnement. Une clé ou un outil se trouvant sur une partie en rotation peut causer des blessures. e) Ne surestimez pas vos capacités. Veillez à garder toujours une position stable et équilibrée. Ceci vous permet de maîtriser l'appareil dans des situations inattendues. f) Portez des vêtements appropriés. Ne portez pas de vêtements amples ni de bijoux. Maintenez cheveux, vêtements et gants éloignés des parties de l'appareil en rotation. Des vêtements amples, des bijoux ou des cheveux longs peuvent être happés par des pièces en mouvement. g) Si des dispositifs servant à aspirer ou à recueillir les poussières doivent être utilisés, vérifiez que ceux-ci soient effectivement raccordés et qu'ils sont correctement utilisés. L'utilisation de tels dispositifs réduit les dangers dus aux poussières. 4) UTILISATION ET EMPLOI SOIGNEUX DE L'OUTIL ELECTROPORTATIF a) Ne surchargez pas l'appareil. Utilisez l'outil electroportatif approprié au travail à effectuer. Avec l'outil electroportatif approprié, vous travaillerez mieux et avec plus de sécurité à la vitesse pour laquelle il est prévu. b) N'utilisez pas un outil electroportatif dont l'interrupteur est défectueux. Un outil electroportatif qui ne peut plus être mis en ou hors fonctionnement est dangereux et doit être réparé. c) Retirez la fiche de la prise de courant avant d'effectuer des réglages sur l'appareil, de changer les accessoires, ou de ranger l'appareil. Cette mesure de précaution empêche une mise en fonctionnement par mégarde. d) Gardez les outils électroportatifs non utilisés hors de portée des enfants. Ne permettez pas l'utilisation de l'appareil à des personnes qui ne se sont pas familiarisées avec celui-ci ou qui n'ont pas lu ces instructions. Les outils électro- portatifs sont dangereux lorsqu'ils sont utilisés par des personnes non initiées. e) Prenez soin des outils electroportatifs. Vérifiez que les parties en mouvement fonctionnent correctement et qu'elles ne soient pas coincées, et contrôlez si des parties sont cassées ou endommagées de telle sorte que le bon fonctionnement de l'appareil s'en trouve entravé. Faites réparer les parties endommagées avant d'utiliser l'appareil. De nombreux accidents sont dus à des outils electroportatifs mal entretenus. f) Maintenez les outils de coupe aiguisés et propres. Des outils soigneusement entretenus avec des bords tranchants bien aiguisés se coincent moins souvent et peuvent être guidés plus facilement.

g) Utilisez les outils electroportatifs, les accessoires, les outils à monter etc. conformément à ces instructions et aux prescriptions en vigueur pour ce type d'appareil. Tenez compte également des conditions de travail et du travail à effectuer. L'utilisation des outils electroportatifs à d'autres fins que celles prévues peut entraîner des situations dangereuses. 5) SERVICE a) Ne faites réparer avec l'outil electroportatif que par un personnel qualifié et seulement avec des pièces de rechange d'origine. Ceci permet d'assurer la sécurité de l'appareil.

Instructions de securite pour ponceuses

• Faites attention aux vis, clous ou autres éléments qui pourraient se tracer dans la pièce à travailler et qui risqueraient d'endommager très fortement votre outil; d'abord les enlever puis travailler
• Gardez toujours le câble éloigné des parties mobiles de votre outil ; ramenez le câble vers l'arrière, à l'abri de l'outil. Lorsque vous rangez votre outil, le moteur doit être coupé et les pièces mobiles complètement arrêtées. N'utilisez qu'une rallonge en parfait état, complètement déroulée, et d'une capacité de 16 ampères.
• En cas d'anomalie électrique ou mécanique, coupe immédiatement l'outil et débranche la prise
• SKIL ne peut se porter garant du bon fonctionnement de cet outil que s'il a été utilisé avec les accessoires d'origine
• Cet outil ne doit pas être utilisé par des personnes en dessous de 16 ans
• Le niveau sonore en fonctionnement peut dépasser 85 dB(A) ; munissez-vous de casques anti-bruit
• Si le câble est endommagé ou rompu pendant le travail, ne pas y toucher, mais immédiatement débranchez la prise. N'utilisez jamais d'outil avec un câble endommagé; faites-le remplacer par un technicien qualifié.
• Toujours contrôlez si la tension secteur correspond à la tension indiquée sur la plaquette signalétique de l'outil (les outils conçus pour une tension de 230V ou 240V peuvent également être branchés sur 220V)
• Cet outil ne convient pas pour des surfaces à poncer imperméabilisées
• Ne pas travailler des matériaux contenant de l'amiant. (l'amiant est considéré comme étant Cancérigène)
• Lorsque vous poncez du métal, des étincelles se produisent; n'utilisez pas de sac à poussière et tenez toute autre personne ou tout matériel combustible éloignés de votre domaine de travail
• Ne touchez pas le disque de ponçage en rotation
• Ne plus utilisez les disques de ponçage usés, fissurés ou fortement encrassés
• Portez des gants de protection, des lunettes de protection, des vêtements près du corps et un protège cheveux (pour des cheveux longs)
• ; portez un masque anti-poussières et utilisez un dispositif d'aspiration de poussières/de copeaux s'il est possible de raccorder un tel dispositif
• Toujours débranchez l'outil avec tout réglage ou changement d'accessoire

A Support plateau B Vis du support plateau C Couronne de freinage D Disque de ponçage E Sac à poussière F Micro-filtre G Interrupteur marche/arrêt H Aérations I Molette de sélection de la vitesse de ponçage

Utilisation

Supports plateaux

• Ne jamais utiliser sans support plateau A ! Remplacez immédiatement les supports plateaux lorsqu'ils sont endommagés (desserrez/serrez les 4 vis B du support plateau) ! Débranchez votre outil avant d'enlever le support plateau.

Frein du support plateau

• réduit la vitesse à vide, évitant ainsi des marques de ponçage
• l'augmentation avec le temps de la vitesse à vide indique que la couronne de freinage C est utilisée et doit être remplacée

Montage des disques de ponçage

positionnez tout simplement le disque de ponçage D sur le support plateau en respectant l'emplacement des perforations à la fois sur le disque et sur le support plateau - si nécessaire, nettoyez au préalable le support plateau

L'aspiration des poussières exige des disques de ponçage perforés

• Aspiration des poussières

Pour une récapération optimale des poussières - videz fréquemment le sac à poussière E (soulevez le couvercle du sac) - videz la poussière du micro-filtre F (ne lavez pas le micro-filtre à l'eau et au savon) - n'utilisez pas de sac à poussière lorsque vous poncez du métal

Marche/arrêt

• Avant de mettre en marche votre outil, il est conseillé de positionner l'outil avec la totalité de la surface de ponçage sur la pierre à travailler
• À la mise en marche de l'outil, ne pas exercer une trop forte pression sur celui-ci.
• mettez en marche/arrêtez l'outil en poussant l'interrupteur G dans la position "I"/"O"

Faites-vous de l'impact brusque de la puissance à la mise en marche de l'outil. Ne pas arrêter votre outil tant qu'il est en contact avec la surface à poncer.

• Prise en mains et guidage de l'outil

Guidez leur outil parallèle à la surface de travail en effectuant un mouvement circulaire ou en croix - ne pas trop incliner l'outil pour éviter des marques de ponçage - tenez les aérations H dégagées

Poncer

• l'effet abrasif dépend également de la vitesse du disque de ponçage et de la taille du grain utilisé
• La vitesse du disque de ponçage diminue en fonction de la pression exercée sur l'outil.
• pour poncer plus rapidement, n'augmentez pas la pression sur l'outil, mais utilisez un grain plus gros
• Polir

Cet outil permet également de polir grâce aux accessoires suivants : éponge de lustrage, peau de mouton

• Contrôle de la vitesse

Afin d'obtenir les résultats sur toutes les surfaces

• La molette J vous permet de régler la vitesse de ponçage de minimum au maximum
• toujours ajustez la vitesse en fonction de la surface à poncer
• vous pouvez consulter le tableau (3) comme référence pour déterminer la vitesse optimale et la taille du grain ajusté ! toujours effectuez un essai au préalable sur matériel résiduaire

Conseils d'utilisation

• Ne jamais travailler le bois et le métal avec un même disque de ponçage
• Procédez par étapes, quand la surface à travailler est brute:
• commencez à poncer avec du grain gros ou moyen
• terminez par du grain fin

Pour des suggestions complémentaires voir www.skileurope.com

Garantie / environnement

• Gardez toujours votre outil et le câble propres (spécialement les aérations)
• eliminez les poussières de ponçage qui adhérent à l'outil avec un pinceau ! débranchez la fiche avant le nettoyage
• Ce produit SKIL est garanti conformément aux dispositions lé
• En cas de problème, returnez-vous l'outil non démontré au vendeur ou à la station-service SKIL la plus proche, en joignant la preuve d'achat (les adresses ainsi que la vue éclatée de l'outil figurent sur www. skileurope. com)
• Ne pas jeter les outils électriques, les accessoires et l'emballage dans les ordures ménagères (pour les pays européens uniquement)
• conformément à la directive européenne 2002/96/EG relative aux déchets d'équipements électriques ou électroniques, et à sa transposition dans la législation national
• le symbole ④ vous en suivant quand la nécessité du débarras se présente
