1765 - Perceuse électrique SKIL - Notice d'utilisation et mode d'emploi gratuit

Marque	SKIL
Modèle	1765
Type de produit	Perceuse électrique à percussion
Mandrin	SDS+
Alimentation	Secteur, 230 V (220-240 V)
Fonctionnement	Perçage normal, perçage avec percussion, burinage (rotatif et fixe), vissage (avec adaptateur)
Régulation de vitesse	Variable (molette de réglage de vitesse max)
Sens de rotation	Réversible (levier D)
Embrayage de sécurité	Oui (débrayage automatique en cas de blocage)
Poignée auxiliaire	Oui, réglable (H)
Profondeur de perçage	Réglable avec butée
Niveau de pression sonore	95 dB(A)
Niveau de puissance sonore	106 dB(A)
Matériaux adaptés	Béton, brique, pierre, bois, métal, plastique
Sécurité	Poignée isolée, disjoncteur de fuite recommandé
Entretien	Nettoyer les aérations, débrancher avant nettoyage
Garantie	Conforme aux dispositions légales/nationales ; hors usage normal, surcharge ou mauvaise utilisation
Recyclage	Ne pas jeter avec les ordures ménagères (directive 2002/96/EG)
Accessoires	Adaptateur SDS+ pour perçage/vissage (2610395660)
Utilisation recommandée	Perçage de percussion dans béton/brique/pierre, burinage léger

FOIRE AUX QUESTIONS - 1765 SKIL

Comment sélectionner le mode de fonctionnement sur la SKIL 1765 ?

Appuyez sur le bouton de déblocage F, puis tournez le commutateur E jusqu'à ce qu'il se bloque sur la position souhaitée : 1 pour perçage normal/vissage, 2 pour perçage avec percussion, 3 pour burinage avec ciseau rotatif, 4 pour burinage avec ciseau fixe. Ne changez de mode que lorsque l'outil est à l'arrêt.

Comment inverser le sens de rotation de la perceuse ?

Utilisez le levier D pour inverser le sens de rotation. Ne l'actionnez que lorsque l'outil est complètement arrêté. Si l'outil ne démarre pas, vérifiez que le levier est bien en position gauche ou droite.

Que faire en cas de blocage de l'accessoire ?

L'embrayage de sécurité s'enclenche et émet un bruit de crécelle. Débranchez immédiatement l'outil, retirez l'accessoire bloqué, puis remettez en marche. Évitez de forcer.

Comment régler la vitesse maximum ?

Tournez la molette B pour régler la vitesse maximum sans paliers, du minimum au maximum. Réglez-la en fonction du matériau et du travail à effectuer.

Comment utiliser l'adaptateur pour le vissage ou le perçage sans percussion ?

Utilisez l'adaptateur SKIL 2610395660. Nettoyez-le et graissez-le légèrement, insérez-le dans le mandrin SDS+ en tournant jusqu'à l'enclenchement. Sélectionnez le mode perçage normal (position 1) après avoir débranché l'outil.

Comment nettoyer et entretenir la perceuse SKIL 1765 ?

Maintenez l'outil et le câble propres, surtout les fentes de ventilation. Débranchez toujours la fiche avant le nettoyage. N'utilisez pas de produits corrosifs.

Quelle pression appliquer lors du perçage avec percussion ?

Appliquez une légère pression sur l'outil lorsque la mèche est en contact avec le matériau. Une pression excessive n'augmente pas les performances ; laissez l'outil travailler pour vous.

Puis-je percer du métal avec cette perceuse ?

Oui, pour percer du métal, utilisez un foret adapté et l'adaptateur SDS+ (accessoire 2610395660). Sélectionnez le mode perçage normal (1). Pour les gros trous, faites un avant-trou et lubrifiez le foret.

Comment régler la profondeur de perçage ?

La perceuse est équipée d'un réglage de profondeur. Utilisez la butée de profondeur fournie (voir schéma dans la notice). Réglez-la avant de commencer à percer.

Quels équipements de protection porter lors de l'utilisation ?

Portez toujours des lunettes de protection, un casque anti-bruit (car le bruit peut atteindre 95 dB(A)), et un masque anti-poussières si nécessaire. Utilisez la poignée auxiliaire pour un meilleur contrôle.

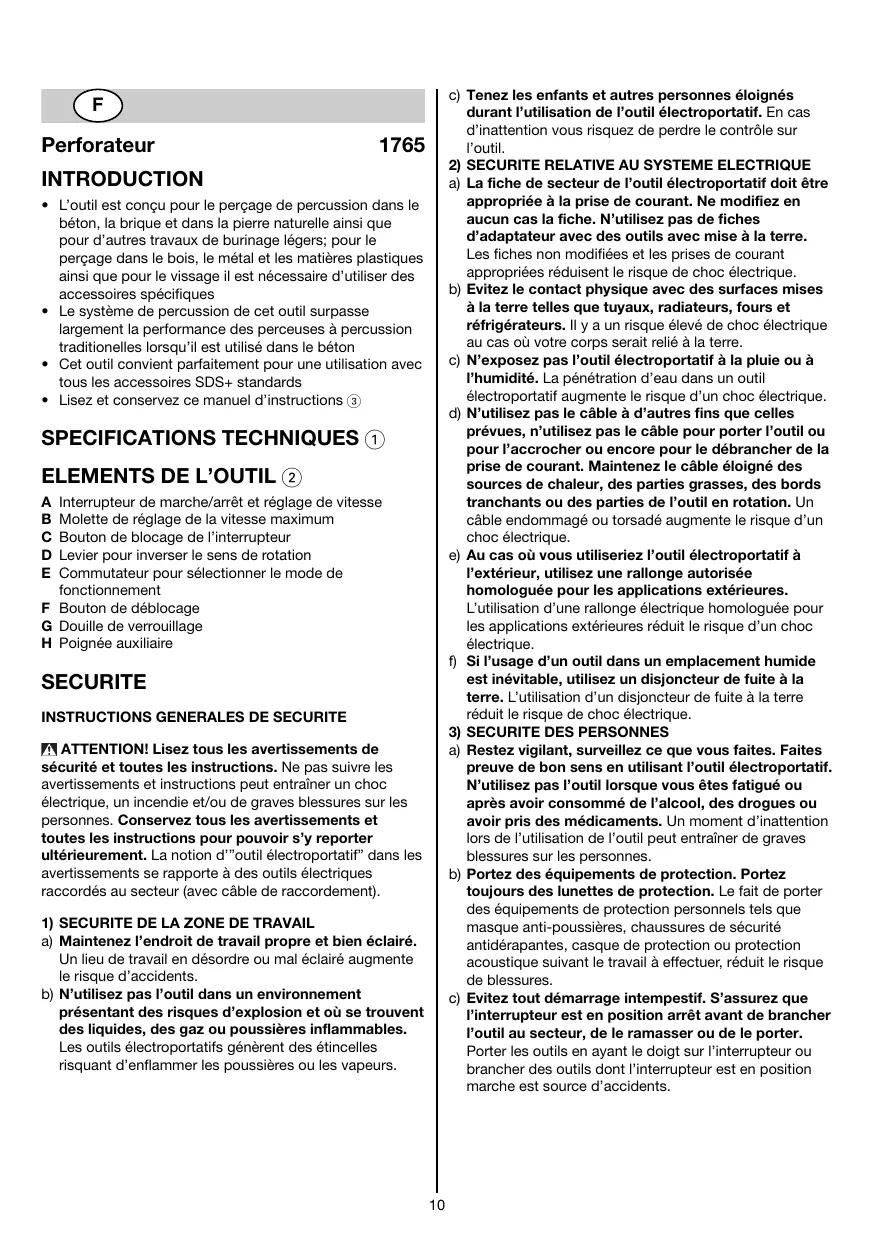

MODE D'EMPLOI 1765 SKIL

L'outil est conçu pour le perçage de percussion dans le béton, la brique et dans la pierre naturelle ainsi que pour d'autres travaux de burinage légers; pour le perçage dans le bois, le métal et les matières plastiques ainsi que pour le vissage il est nécessaire d'utiliser des accessoires spécifiques. Le système de percussion de cet outil surpassé largement la performance des perceuses à percussion traditionnelles lorsqu'il est utilisé dans le béton - Cet outil convient parfaitement pour une utilisation avec tous les accessoires SDS+ standards - Lisez et conservez ce manuel d'instructions ③

A Interrupteur de marche/arrêt et réglage de vitesse B Molette de réglage de la vitesse maximum C Bouton de blocage de l'interrupteur D Levier pour inverser le sens de rotation E Commutateur pour sélectionner le mode de fonctionnement F Bouton de déblocage G Douille de verrouillage H Poignée auxiliaire

Instructions generales de securite

ATTENTION! Lisez tous les avertissements de sécurité et toutes les instructions. Ne pas suivre les avertissements et instructions peut entraîner un choc électrique, un incendie et/ou de graves blessures sur les personnes. Conservez tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement. La notion d'outil électroportatif dans les avertissements se rapporte à des outils électriques raccordés au secteur (avec câble de raccordement).

1) Sécurité de la ZONE de travail

a) Maintenez l'endroit de travail propre et bien éclairé. Un lieu de travail en désordre ou mal éclairé augmente le risque d'accidents. b) N'utilisez pas l'outil dans un environnement représentant des risques d'explosion et où se trouvent des liquides, des gaz ou poussières inflammables. Les outils electroportatifs générent des étincelles risquant d'enflammer les poussières ou les vapeurs.

c) Tenez les enfants et autres personnes éloignés durant l'utilisation de l'outil electroportatif. En cas d'inattention, vous risquez de perdre le contrôle sur l'outil.

2) SECURITE RELATIVE AU SYSTEME ELECTRIQUE

a) La fiche de secteur de l'outil electroportatif doit être appropriée à la prise de courant. Ne modifiez en aucun cas la fiche. N'utilisez pas de fiches d'adaptateur avec des outils avec mise à la terre. Les fiches non modifiées et les prises de courant appropriées réduisent le risque de choc électrique.

b) Évitez le contact physique avec des surfaces mises à la terre telles que tuyaux, radiateurs, fours et réfrigerateurs. Il y a un risque élevé de choc électrique au cas où votre corps serait relié à la terre.

c) N'exposez pas l'outil electroportatif à la pluie ou à l'humidité. La pénétration d'eau dans un outil electroportatif augmente le risque d'un choc électrique.

d) N'utilisez pas le câble à d'autres fins que celles prévues, n'utilisez pas le câble pour porter l'outil ou pour l'accrocher ou encore pour le débrancher de la prise de courant. Maintenez le câble éloigné des sources de chaleur, des parties grasses, des bords tranchants ou des parties de l'outil en rotation. Un câble endommagé ou torsadé augmente le risque d'un choc électrique.

e) Au cas où vous utilisez l'outil electroportatif à l'extérieur, utilisez une rallonge autorisée homologuée pour les applications extérieures. L'utilisation d'une rallonge électrique homologuée pour les applications extérieures réduit le risque d'un choc électrique.

f) Si l'usage d'un outil dans un emplacement humide est inévitable, utilisez un disjoncteur de fuite à la terre. L'utilisation d'un disjoncteur de fuite à la terre réduit le risque de choc électrique.

3) Sécurité des personnes

a) Restez vigilant, surveillez ce que vous faites. Faites preuve de bon sens en utilisant l'outil electroportatif. N'utilisez pas l'outil lorsque vous êtes fatigué ou après avoir consommé de l'alcool, des drogues ou avoir pris des médicaments. Un moment d'inattention lors de l'utilisation de l'outil peut entraîner de graves blessures sur les personnes. b) Portez des équipements de protection. Portez toujours des lunettes de protection. Le fait de porter des équipements de protection personnels tels que masque anti-poussières, chaussures de sécurité antidérapantes, casque de protection ou protection acoustique suivant le travail à effectuer, réduit le risque de blessures. c) Évitez tout démarrage intempestif. S'assurez que l'interrupteur est en position arrêt avant de brancher l'outil au secteur, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l'interrupteur ou brancher des outils dont l'interrupteur est en position marche est source d'accidents.

d) Enlevez tout outil de réglage ou toute clé avant de déterrer l'outil en fonctionnement. Une clé ou un outil se trouvant sur une partie en rotation peut causer des blessures. e) Ne surestimez pas vos capacités. Veillez à garder toujours une position stable et équilibrée. Ceci vous permet de contrôler l'outil dans des situations inattendues. f) Portez des vêtements appropriés. Ne portez pas de vêtements amples ni de bijoux. Maintenez cheveux, vêtements et gants éloignés des parties de l'outil en rotation. Des vêtements amples, des bijoux ou des cheveux longs peuvent être happés par des pièces en mouvement. g) Si des dispositifs servant à aspirer ou à recueillir les poussières doivent être utilisés, vérifiez que ceux-ci soient effectivement raccordés et qu'ils sont correctement utilisés. L'utilisation des collecteurs de poussière réduit les dangers dus aux poussières. 4) UTILISATION ET EMPLOI SOIGNEUX DE L'OUTIL ELECTROPORTATIF a) Ne surchargez pas l'outil. Utilisez l'outil electroportatif approprié au travail à effectuer. Avec l'outil electroportatif approprié, vous travaillerez mieux et avec plus de sécurité à la vitesse pour laquelle il est prévu. b) N'utilisez pas un outil electroportatif dont l'interrupteur est défectueux. Un outil electroportatif qui ne peut plus être mis en ou hors fonctionnement est dangereux et doit être réparé. c) Retirez la fiche de la prise de courant avant d'effectuer des réglages sur l'outil, de changer les accessoires, ou de ranger l'outil. Cette mesure de précaution empêche une mise en fonctionnement par mégarde. d) Gardez les outils electroportatifs non utilisés hors de portée des enfants. Ne permettez pas l'utilisation de l'outil à des personnes qui ne se sont pas familiarisées avec celui-ci ou qui n'ont pas lu ces instructions. Les outils electroportatifs sont dangereux lorsqu'ils sont utilisés par des personnes non initiées. e) Prenez soin des outils électroportatifs. Vérifiez que les parties en mouvement fonctionnent correctement et qu'elles ne soient pas coincées, et contrôlez si des parties sont cassées ou endommagées de telle sorte que le bon fonctionnement de l'outil s'en trouve entravé. Faites réparer les parties endommagées avant d'utiliser l'outil. De nombreux accidents sont dus à des outils électroportatifs mal entretenus. f) Maintenez les outils de coupe aiguisés et propres. Des outils soigneusement entretenus avec des bords tranchants bien aiguisés se coincent moins souvent et peuvent être guidés plus facilement.

g) Utilisez les outils électroportatifs, les accessoires, les outils à monter, etc. conformément à ces instructions en tenant compte des conditions de travail et du travail à effectuer. L'utilisation des outils électroportatifs à d'autres fins que celles prévues peut entraîner des situations dangereuses. 5) SERVICE a) Ne faites réparer votre outil que par un personnel qualifié et seulement avec des pièces de rechange d'origine. Ceci permet d'assurer la sécurité de l'outil.

Instructions de sécurité pour perforateurs

• Munissez-vous de casques anti-bruit en utilisant des perceuses à percussion (l'exposition au bruit peut entraîner la perte d'audition)
• Utilisez les poignées auxiliaires livrées avec l'outil (la perte de contrôle peut entraîner des blessures)
• Faites attention aux vis, clous ou autres éléments qui pourraient se trouver dans la pièce à travailler et qui risqueraient d'endommager très fortement votre outil; enlevez-les avant de commencer le travail. Tenez toujours le câble éloigné des parties mobiles de l'outil. Fixez solidement la pièce à travailler (une pièce fixée à l'aide de dispositifs de fixation est davantage assurée que si elle était tenue à la main).
• Lorsque vous rangez votre outil, le moteur doit être coupé et les pièces mobiles complètement arrêtées. Utilisez un câble de prolongation complètement déroulé et de bonne qualité d'une capacité de 16 A.
• En cas de dysfonctionnement électrique ou mécanique, mettez directement l'outil hors service et débranchez la fiche.
• SKIL ne peut se porter garant du bon fonctionnement de cet outil que s'il a été utilisé avec les accessoires d'origine
• La vitesse admissible des accessoires utilisées doit être au moins aussi élevée que la vitesse à vide maximale de l'outil.
• Cet outil ne doit pas être utilisé par des personnes de moins de 16 ans. Utilisez des détecteurs appropriés afin de localiser la présence de conduites électriques ou bien vous adresser à la société locale de distribution (un contact avec des lignes électriques peut provoquer un incendie et une décharge électrique; le fait d'endommager une conduite de gaz peut entraîner une explosion; le fait d'endommager une conduite d'eau peut entraîner des dégâts matériels ou causeur une décharge électrique)
• Ne tenez l'utilélectroportatif qu'aux poignées isolées, si, pendant les travaux, l'accessoire risque de toucher des câbles électriques cachés ou son propre câ
• Ne travailliez pas de matériaux contenant de l'amiate (l'amiate est considérée comme étant Cancérigène)
• Prenez des mesures de sécurité, lorsque des poussières nuisibles à la santé, inflammables ou explosives peuvent être générées lors du travail (certaines poussières sont considérées comme étant cancérigènes) ; portez un masque anti-poussières et utilisez un dispositif d'aspiration de poussières/de copeaux s'il est possible de raccorder un tel dispositif
• Si le câble est endommagé ou rompu pendant le travail, n'y touche pas, mais débranche immédiatement la prise. N'utilisez jamais d'outil avec un câble endommagé; faites-le remplacer par un technicien qualifié.
• Contrôlez toujours si la tension secteur correspond à la tension indiquée sur la plaquette signalétique de l'outil (les outils conçus pour une tension de 230V ou 240V peuvent également être branchés sur 220V)
• En cas de blocage de la mèche (générant une contre-réaction violente et dangereuse), éteignez immédiatement l'outil. Assurez-vous des forces en jeu consécutives au blocage (spécialement durant le perçage des métaux) ; utilisez toujours la poignée auxiliaire H ② et adoptez une position de travail stable et sûre.
• Débranche toujours l'outil avant tout réglage ou changement d'accessoire

Utilisation

Marche/arrêt ④ - Blocage de l'interrupteur pour marche continue ⑤ - Réglage de la vitesse pour démarrage doux ⑥ - Réglage de la vitesse maximum ⑦ La molette B ② vous permet de régler sans paliers la vitesse maximum de minimum au maximum Inversion du sens de rotation ⑧

• quand l'outil n'est pas reglé exactement sur la position gauche/droite, il ne peut être mis en marche ! inversez uniquement le sens de rotation lorsque l'outil est à l'arrêt complet
• Sélection du mode de fonctionnement ⑨
• appuyez sur le bouton F pour débloquer l'interrupteur E
• Sélectionnez le mode de fonctionnement de votre besoin en tournant l'interrupteur E jusqu'à ce qu'il se bloque

Ne commencez à travailler que lorsque l'interrupteur E est bloqué

1 = perçage normal/vissage 2 = perçage de martelage 3 = burinage avec ciseau rotatif 4 = burinage avec ciseau fixe

Sélectionnez le mode de fonctionnement uniquement lorsque l'outil n'est pas sous tension

• Pour le perçage dans le bois, le métal et les matières plastiques ainsi que pour le vissage, il est nécessaire d'utiliser l'adaptateur correspondant (voir: Conseils d'utilisation)
• le mécanisme de percussion est déclenché par une légère pression sur l'outil lorsque la mèche est en contact avec le matériel à travailler
• De performants résultats de perçage de percussion ne sont obtenus que par une légère pression sur l'outil, ce qui permet de conserver l'embrayage automatique ; une pression plus importante n'accroît en aucun cas les performances de perçage : LAISSEZ L'OUTIL SKIL TRAVAILLER POUR VOUS

Burinage avec ciseau rotatif 10

Arrêtez l'outil et débranchez la prise - sélectionnez le mode de burinage "rotatif"

Burinage avec ciseau fixe 11

Arrêtez l'outil et débranchez la prise - sélectionnez le mode de burinage "rotatif" - placez le ciseau dans la position souhaitée - sélectionnez le mode de burinage "fixe"

• Changement des embouts (12)
• nettoyez l'accessoire avant l'emploi et le graissez légèrement
• tirez sur la douille de verrouillage G et insérez l'accessoire dans le mandrin SDS+ tout en l'enfantant en tournant jusqu'à ce qu'il s'enclenche; l'accessoire se bloque de lui-même
• tirez sur l'accessoire pour contrôler qu'il est bien bloqué
• Retirez l'accessoire en tirant sur la douille de verrouillage G

! l'accessoire SDS+ doit rester mobile, ce qui entraîne un effet visuel excentrique lorsque l'outil est en marche ; cependant, le centrage de l'accessoire se fait automatiquement durant l'opération sans que la précision du perçage ne soit affectée.

! ne pas utiliser des embouts/ciseaux avec une queue endommagée

• Embrayage de sécurité

En cas de blocage de l'accessoire, l'entraînement de l'arbre est interrompu (générant un bruit de crécelle) - débranchez immédiatement l'outil - retirez l'accessoire bloqué - remettez en marche l'outil

Réglage de la profondeur de perçage ⑬

• Tenue et guidage de l'outil (14)
• utilisez toujours la poignée auxiliaire H ② (peut être réglée comme illustré)
• tenez les fentes de ventilation dégagées
• ne pas appuyer trop fortement sur l'outil ; laissez l'outil travailler pour vous

Conseils d'utilisation

Utilisez les embouts appropriés 15

Utilisez seulement des embouts/ciseaux bien affûtés

• , utiliser l'adaptateur correspondant (SKIL accessoire 2610395660) ⑥
• nettoyez l'adaptateur avant l'emploi et le graissez légèrement
• tirez sur la douille de verrouillage G ② et insérez l'adaptateur dans le mandrin SDS+ tout en l'enfantant en tournant jusqu'à ce qu'il s'enclenche; l'adaptateur se bloque de lui-même
• tirez sur l'adaptateur pour contrôler qu'il est bien bloqué
• selectionnéz la fonction perçage normal avec l'interrupteur E ② (uniquement lorsque l'outil n'est pas sous tension)
• Quand vous percez des métaux ferreux
• pour faire un gros trou, faites un avant-trou plus petit - lubrifiez le foret et tempese ntemp
• Quand vous devez visser une vis après une arête de bois ou à la fin d'une coupe transversale, il est préférable de faire un avant-trou afin d'éviter de faire croquer le bois
• Perçage sans éclat en bois ⑰
• Perçage sans poussières dans les murs 18
• Perçage sans poussières dans les plafonds 19
• Perçage des carreaux sans glisser 20 Pour des suggestions complémentaires visitez www.skileurope.com

Garantie / environnement

• Gardez toujours votre outil et le câble propres (spécialement les aérations)

Débranchez la fiche avant le nettoyage

• Ce produit SKIL est garanti conformément aux dispositions légales/nationales; tout dommage dû à l'usage normal, à une surcharge ou à une mauvaise utilisation de l'outil, sera exclu de la garantie.
• En cas de réclamation, returnez l'outil non démontré avec votre preuve d'achat au revendeur ou au centre de service après-vente SKIL le plus proche (les adresses ainsi que la vue éclatée de l'outil figurent sur www. skileurope. com)
• énagères (pour les pays européens uniquement)
• conformément à la directive européenne 2002/96/EG relative aux déchets d'équipements électriques ou électroniques, et à sa transposition dans la législation nationale, les outils électriques usés doivent être collectés séparément et faire l'objet d'un recyclage respectieux de l'environnement
• Le symbole ② vous le rappellera au moment de la mise au rebut de l'outil

CE DÉclaration DE CONFORMITE Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants: EN 60 745, EN 55 014, conforme aux règlements 73/23/EC, 2004/108/EC, 98/37/EC.

BRUIT/VIBRATION Mesure selon EN 60 745 le niveau de la pression sonore de cet outil est 95 dB(A) et le niveau de la puissance sonore 106 dB(A) (déviation standard: 3 dB), et la vibration m / s^2 (méthode main-bras).

Dossier technique auprès de: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.
