7620 - Ponceuse électrique SKIL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ponceuse à bande électrique
Marque	SKIL
Modèle	7620
Alimentation	220-240 V ~, 50/60 Hz (estimation)
Puissance	750 W (estimation)
Vitesse de bande	Non variable (fixe)
Système de changement de bande	CLIC (sans outil)
Centrage automatique de bande	Oui (ABC)
Réservoir à poussière	Intégré, amovible
Nettoyage de bande	Molette de nettoyage intégrée
Cartouche nettoyante	Remplaçable (réf. SKIL)
Poids	Environ 4,5 kg (estimation)
Niveau sonore	>85 dB(A)
Protection auditive recommandée	Oui
Matériaux compatibles	Bois, plastique, métal, mastic, surfaces peintes
Usage	Ponçage à sec
Sécurité	Verrouillage d'interrupteur, débrancher avant réglages
Entretien	Nettoyer les aérations, vider le réservoir, changer la bande
Garantie	Conforme aux dispositions légales/nationales
Accessoires en option	Support de ponçage (réf. SKIL 2610393777)

FOIRE AUX QUESTIONS - 7620 SKIL

Comment changer la bande de ponçage ?

Débranchez l'outil. Soulevez le levier D, retirez l'ancienne bande. Insérez la nouvelle bande en respectant le sens des flèches imprimées à l'intérieur, puis rabaissez le levier D.

Comment centrer la bande automatiquement ?

Le système ABC centre automatiquement la bande au démarrage de l'outil. Si la bande se déroule, mettez l'outil en marche et ajustez la vis F jusqu'à alignement avec le côté plat.

Comment nettoyer la bande de ponçage ?

Mettez l'outil en marche, tournez la molette H à fond dans le sens 'CLEAN', maintenez pendant un cycle de rotation, puis relâchez. Si le nettoyage est inefficace, remplacez la cartouche nettoyante K.

Puis-je utiliser la ponceuse sur du métal ?

Oui, mais ne pas utiliser le réservoir à poussière (risque d'étincelles). Éloignez les personnes et matériaux inflammables. Portez des lunettes et gants de protection.

Quelle vitesse utiliser pour différents matériaux ?

Ce modèle 7620 n'a pas de variateur de vitesse. Choisissez le grain de bande adapté : gros pour enlever la peinture ou bois brut, moyen pour bois commun, fin pour polissage.

Comment vider le réservoir à poussière ?

Retirez le réservoir G et videz-le régulièrement pour une aspiration optimale. Ne l'utilisez pas pour le ponçage des métaux.

Que faire si la bande se déroule de l'outil ?

Mettez l'outil en marche et ajustez la vis F jusqu'à ce que la bande s'aligne avec le côté plat. Si le problème persiste, remplacez la bande.

Puis-je poncer du bois et du métal avec la même bande ?

Non, utilisez des bandes différentes pour le bois et le métal afin d'éviter tout risque de contamination ou d'usure prématurée.

Quels accessoires sont disponibles ?

Le support de ponçage M (réf. SKIL 2610393777) est disponible en option. Des cartouches nettoyantes de rechange sont également vendues séparément.

Comment entretenir l'outil ?

Gardez les aérations L propres. Débranchez avant nettoyage. Éliminez les poussières avec un pinceau. Vérifiez régulièrement le cordon et faites remplacer tout câble endommagé par un professionnel.

MODE D'EMPLOI 7620 SKIL

Ponceuse à bande 7610/7620/7630

INTRODUCTION

• Cet outil est conçu pour le ponçage à sec avec une grande capacité à enlever la matière du bois, plastique, métal et mastic et des surfaces peintes
• Lisez et conserveze ce manuel d'instruction

SPECIFICATIONS TECHNIQUES ①

SECURITE

INSTRUCTIONS GENERALES DE SECURITE

ATTENTION! Lisez toutes les instructions. Le non-respect des instructions indiquées ci-après peut entrainer un chocolélectrique, un incendie et/ou de graves blessures sur les personnes. La notion d'«util électroportatif» mentionnée par la suite se rapporte à des outils électriques raccordés au secteur (avec cable de raccordement).

1) PLACE DE TRAVAIL

a) Maintenze l'endetroit de travail propre et bien éclairé. Un lieu de travail en désordre ou mal éclairé augmente le risque d'accidents.
b) N'utilise pas l'appareil dans un environnement représentant des risques d'explosion et où se trouvent des liquides, des gaz ou poussières inflammables. Les outils electrolyportatifs générent des étincelles risquant d'enflammer les poussières ou les vapeurs.
c) Tenez les enfants et autres personnes éloignés durant l'utilisation de l'outil electropotatif. En cas d'inattention vous risquez de perdre le contrôle sur l'appareil.
2) SECURITE RELATIVE AU SYSTEME ELECTRIQUE
a) La fiche de secteur de l'utilé electroportatif doit être appropriée à la prise de courant. Ne modifies enaucun cas la fiche. N'utilise pas de fiches d'adaptateur avec des apparèils avec mise à la terre. Les fiches non modifiées et les prises de courant appropriées réduisent le risque de choc électrique.
b) Evitez le contact physique avec des surfaces mises à la terre tels que tuyaux, radiateurs, fours et réfrigérateurs. Il y a un risque élevé de chocolélectrique au cas où votre corps serait relié à la terre.

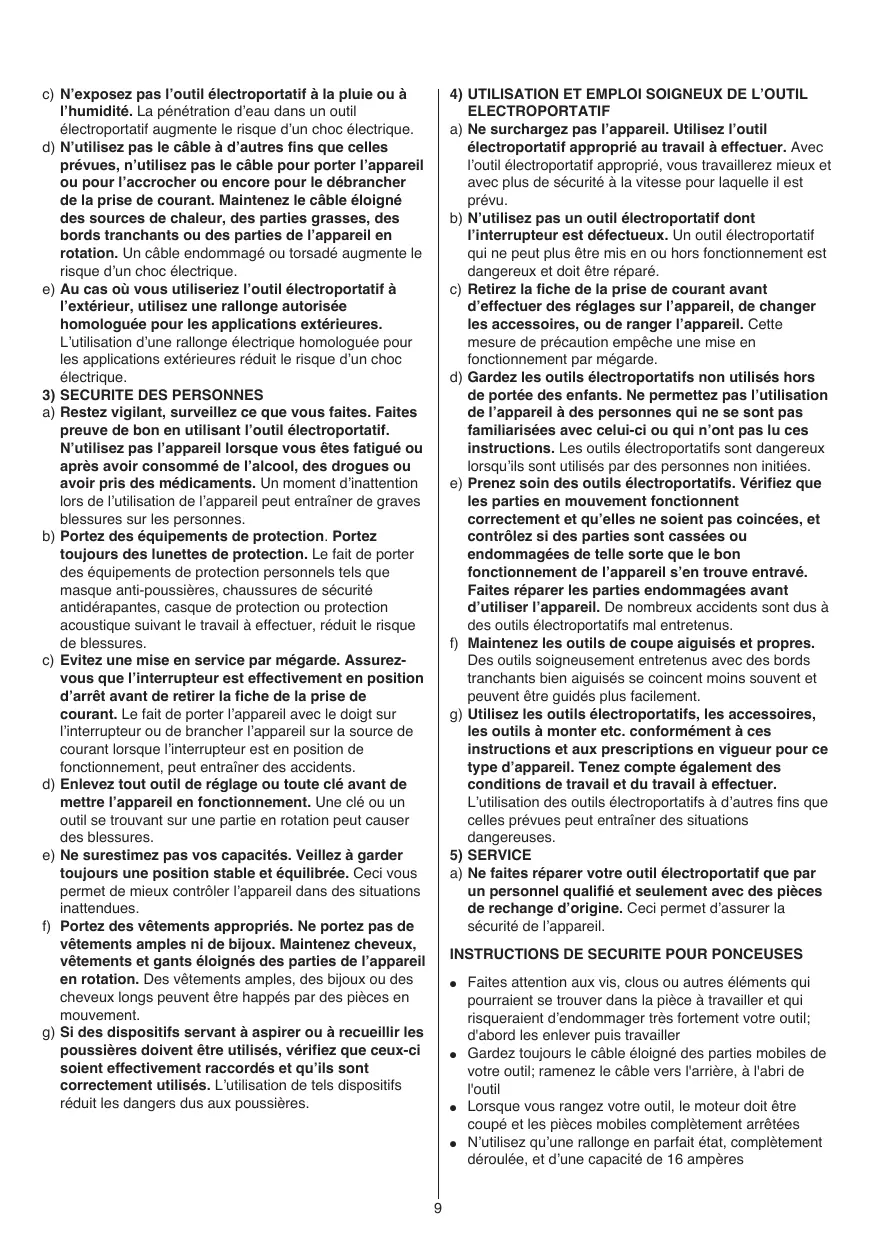

c) N'exposez pas l'outil electroportatif à la pluie ou à l'humidité. La pénetration d'eau dans un outil electroportatif augmente le risque d'un chic electrique.

d) N'utilise pas le cable à d'autres fins que celles prévues, n'utilise pas le cable pour porter l'appareil ou pour l'accrocher ou encore pour le débrancher de la prise de courant. Maintenez le cable éloigné des sources de chaleur, des parties grasses, des bords tranchants ou des parties de l'appareil en rotation. Un cable endommagé ou torsadé augmente le risque d'un choc électrique.

e) Au cas ou vous utilisez l'util electrolyportatif à l'extérieur, utilisez une rallonge autorisee homologue pour les applications exterieures. L'utilisation d'une rallonge electrique homologuee pour les applications exterieures reduit le risque d'un chic electrique.

3) SECURITE DES PERSONNES

a) Restez vigilant, surveilleze ce que vous faites. Faites preuve de bon en utilisant l'outil electroportatif. N'utilise pas l'appareil lorsque vous etes fatigued ou apree avoir consomme de I'alcool, des drogues ou avoir pris des medicaments.Un moment d'inattention lors de I'utilisation de I'appareil peut entrainer de graves blessures sur les personnes.
b) Portez des équipements de protection. Portez toujours des lunettes de protection. Le fait de porter des équipements de protection personnelels tels que masque anti-poussières, chaussures de sécurité antidérapantes, casque de protection ou protection acoustique suivant le travail à effectuer, réduit le risque de blessures.
c) Evitez une mise en service par mégarde. Assurez-vous que l'interrupteur est effectivement en position d'arrêt avant de retiring la fiche de la prise de courant. Le fait de porter l'appareil avec le doigt sur l'interrupteur ou de brancher l'appareil sur la source de courant lorsqu'l'interrupteur est en position de fonctionnement, peut entraîner des accidents.
d) Enlevez tout outil de réglage ou toute clé avant demettre l'appareil en fonctionnement. Une clé ou unoutil se trouvant sur une partie en rotation peut causedesBLESSURES.
e) Ne surestimez pas vos capacité. Veiliez à garder toujours une position stable et équilibrée. Ceci vous permet de mistréger l'appareil dans des situations inattendues.
f) Portez des vêtements appropriés. Ne portez pas de vêtements amples ni de bijoux. Maintenez cheveux, vêtements et gants éloignés des parties de l'appareil en rotation. Des vêtements amples, des bijoux ou des cheveux longs peuvent être happés par des pièces en mouvement.
g) Si des dispositifs servant à aspirer ou à recueillir les poussières doivent être utilisés, vérifie que ceux-ci soient effectivement raccordés et qu'ils sont correctement utilisés. L'utilisation de tels disposits réduit les dangers dus aux poussières.

4) UTILISATION ET EMPLOI SOIGNEUX DE L'OUTIL ELECTROPORTATIF

a) Ne surchargez pas l'appareil. Utilisez l'outil electroportatif approprié au travail à effectuer. Avec l'outil electroportatif approprié, vous travaillerez mistrs et avec plus de sécurité à la vitesse pour laquelle il est prévu.

b) N'utilise pas un outil electroportatif dont l'interrupteur est defecteaux. Un outil electroportatif qui ne peut plus etre mis en ou hors fonctionnement est dangereux et doit etre réparé.

c) Retirez la fiche de la prise de courant avant d'effectuer des réglages sur l'appareil, de changer les accessoires, ou de ranger l'appareil. Cette mesure de précaution empêche une mise en fonctionnement par mègarde.

d) Gardez les outils electroportatifs non utilisés hors de portée des enfants. Ne permette pas l'utilisation de l'appareil à des personnes qui ne se sont pas familiarisées avec celui-ci ou qui n'ont pas lu ces instructions. Les outils electroportatifs sont dangereux lorsqu'ils sont utilisés par des personnes non initiales.

e) Prenez soit des outils electroportatifs. Vérifie que les parties en mouvement fonctionnement correctement et qu'elles ne soient pas coincées, et contrôle si des parties sont cassées ou endommagées de telle sorte que le bon fonctionnement de l'appareil s'en trouve entrave. Faites réparer les parties endommagées avant d'utiliser l'apparil. De nombreux accidents sont dus à des outils electroportatifs mal entretenus.

f) Maintenéz les outils de coupe aiguisés et propres. Des outils soignement entretenus avec des bords tranchants bien aiguisés se co倾向 moins souvent et peuvent être guidés plus facilement.

g) Utilisez les outils electroportatifs, les accessoires, les outils à monter etc. conformément à ces instructions et aux prescriptions en vigueur pour ce type d'appareil. Tenez compte également des conditions de travail et du travail à effectuer. L'utilisation des outils electroportatifs à d'autres fins que celles prévues peut entrainer des situations dangereuses.

5) SERVICE

a) Ne faites réparer vous outil electroportatif que par un personnel qualifié et seulement avec des pièces de rechange d'origine. Ceci permet d'assurer la sécurité de l'appareil.

INSTRUCTIONS DE SECURITE POUR PONCEUSES

• Faites attention aux vis, clous ou autres éléments qui pouraient se tracer dans la piece à travailler et qui risqueraient d'endommager très fortement votre outil; d'abord les enlever puis travailler

• Gardez toujours le cable éloigné des parties mobiles de votre outil; ramenez le cable vers l'arrière, à l'abri de l'outil
  Lorsque you rangezYOURoutil,le moteur doit ecrecoupe et les pièces mobiles complètement arrêtées
  N'utilisze qu'une rallonge en parfait etat, complètement déroulée, et d'une capacité de 16 ampères

• En cas d'anomalie électrique ou mécanique, coupez immédiatement l'outil et débranchez la prise

• SKIL ne peut se porter garant du bon fonctionnement de cet outil que s'il a eté utilisé avec les accessoires d'origine
• Cet outil ne doit pas etre utiliser par des personnes en dessous de 16 ans
• Le niveau sonore en fonctionnement peut dépasser 85 dB(A); munissez-vous de casques anti-bruit
• Si le cable est endommagé ou rompu pendant le travail, ne pas y touchez, mais immédiatement débranchez la prise
  N'utilisze jamais d'util avec un cable endommagé; faites-le replacer par un technicien qualifié
• Toujours contrôlez si la tension sector correspond à la tension indiquée sur la plaquette signalétique de l'util (les outils conçus pour une tension de 230V ou 240V peuvent également être branchés sur 220V)
• Cet outil ne convient pas pour des surfaces à poncer imperméabilisées
• Ne pas travailliez de matériaux contenant de l'amiate (l'amiate est considérée comme étant Cancérigène)
• Lorsque vous poncez du métal, des étincelles se produit; ne pas utilisez le réserve à poussière et tenez toute autre personne ou tout matériel combustible éloignés de votre domaine de travail
• Ne touchez pas la bande de ponçage en rotation
• Ne plus utiliser les bandes de ponçage usées, fissurées ou fortement encrassées
• Portez des gants de protection, des lunettes de protection, des vêtements près du corps et un protège cheveux (pour des cheveux longs)
• Prenez des mesures de sécurité, lorsque des poussières nuisibles à la santé, inflammables ou explosives peuvent être générées lors du travail (certaines poussières sont considérées comme étant cancérigènes); portez un masque anti-poussières et utilisez un dispositif d'aspiration de poussières/de copeaux s'il est possible de raccorder un tel dispositif
• Toujours débranchez l'outil avec tout réglage ou changement d'accessoire

ELEMENTS DE L'OUTIL ②

A Interrupteur marche/arret
B Bouton de verrouillage de l'interrupteur marche/arrêt
C Molette de selection de la vitesse de ponçage (7630)
D Levier pour changer la bande de ponçage
E Flèche
F Vis pour régler le centrage de la bande
G Réservoir à poussière
H Molette de nettoyage de la bande (7620/7630)
J Couvercle (7620/7630)
K Cartouche nettoyante (7620/7630)
L Aérations
M Support de ponçage

UTILISATION

• Interrupteur marche/arrêt

• mettez en marche/arrêtez cette outil en poussant/relachant la gachette A ②
  ! l'outil doit être mis en marche avant que la surface de ponçage ne touche la piece à poncer
  ! ne pas arrêtez votre outil tant qu'il est en contact avec la surface à poncer

• Verrouillage de l'interrupteur

• appuyez sur la gachette A ②

• poussez le bouton B ② à l'aide du fouce
• relâchez la gachette

• déverrouillez l'interrupteur en appuyant à nouveau sur la gachette A (2) et le relâchant puis

• Contrôle de la vitesse VariTronic (7630) ③

Afin d'obtenir les valeurs résultats sur toutes les surfaces

• la molette C vous permet de régler la vitesse de ponçage désirée
• ajustez la vitesse en fonction de la surface à poncer

• avant de commencer un travail, trouvez la vitesse et grain approprié et poncez sur une petite surface pour tester l'efficacité

• Système de bande CLIC

• autorise le remplacement rapide de la bande de ponçage
  centre la bande de ponçage automatiquement

• Remplacement rapide des bandes de ponçage ④

! débranchez la fiche

• soulevez le levier D
• démontez la bande de ponçage
• inserrez la nouvelle bande, les flèches imprimées à l'intérieur de la bande pointées dans le même direction que la flèche E située sur l'outil
• rabaissez le levier

! procédez à temps au changement des bandes de ponçage
! ne jamais pliez les bandes de ponçage

• Centrage automatique de la bande (ABC)

centre la bande automatique du que l'équipment est mis en marche
- maintient la bande centree pendant le ponçage

Au cas où la bande se déroule de l'outil (généralement suite à une qualité inférieure de bande):

• mettez en marche votre outil
• réglez la vis F ② jusqu'à ce que la bande de ponçage s'aligne avec le côte plat de l'outil

• renouvelez la bande dans le cas où elle continue à se dérouler de l'outil

• Aspiration de la poussière (5)

• videz le réserve à poussière G régulièrement pour une récapération optime des poussées
  ! ne pas utilisez le réservoir à poussiere pour le ponçage des métaux

Nettoyage de la bande (7620/7630) ⑥

• mettez l'outil en marche

• tournez la molette H au maximum dans la direction "CLEAN"

• maintenez la molette H dans cette position pendant le nettoyage

• la bande est propre au bout d'approximativement un cycle de rotation
• relâchéz la molette H

! ne nettoyez la bande que lorsqu'elle est très encrassée

Si le nettoyage est inopérant, remplacez la cartouche nettoyante K ⑦:

• ouvre le couvercle J
• retirez l'ancienne cartouche nettoyante K en tirant sur la languette
  insérez la nouvelle cartouche nettoyante en l'enfantant le plus loin possible

• refermez le couvercle J

• Prise en mains et guidage de l'outil ⑧

• le guidage doit se faire parallèlement à la surface à travailler
  ! ne pas appliquez une pression excessive sur l'outil; le ponçage se fait de lui-même

• ne pas trop inclinez l'util pour éviter toute marque de ponçage
• tenez les aérations L dégagées

CONSEILS D'UTILISATION

• Pour poncer des surfaces de bois nu, déplacez l'util en mouvements droits dans le sens du grain
• Pour poncer toutes les autres surfaces, faites des mouvements circulaires
• Pour une utilisation en position stationnaire, placez l'outil sur l'établi ou sur l'étau ⑨
• Installez le support de ponçage M pour poncer les surfaces sans produit de rayures (accessoire SKIL 2610393777) (10)

! à l'usage, le support de ponçage M s'échauffe; ne pas y touchez avant qu'il ne se soit refroidi

• Ne jamais travailliez le bois et le métal avec une même bande de ponçage
  Grain de bandes de ponçage recommendé:

gros - pour enlever de la peinture; pour poncer du bois très brut

moyen - pour poncer du bois brut ou commun

fin - pour polir du bois; pour finir du bois nu; pour polir des vieilles surfaces peintes

• Procedez par étapes, quand la surface à travailler est brute:

• commencez à poncer avec du grain gros ou moyen

• terminez par du grain fin
  Pour des suggestions complémentaires voir www.skileurope.com

GARANTIE / ENVIRONNEMENT

• Gardez toujours vous outil et le cable propres (specialement les aérations)

• eliminez les poussières de ponçage qui adhérent à l'outil avec un pinceau
  ! débranchez la fiche avant le nettoyage

• Ce produit SKIL est garanti conformément aux dispositions légales/nationales; tout dommage du à l'usage normale, à une surcharge ou à une mauvaise'utilisation de l'outil, sera exclu de la garantie

• En cas de problème, returnez-vous l'outil non démontré au vendeur ou à la station-service SKIL la plus proche, en jignant la preuve d'achat (les adresses ainsi que la vue éclatée de l'outil figurent sur www.skileurope.com)

• Ne pas jetez les outils électriques, les accessoires et l'emballage dans les ordures menagères (pour les pays européens uniquement)

• conformément à la directive européenne 2002/96/EG relative aux déchets d'équipements électriques ou électroniques, et à sa transposition dans la législation national e, les outils électriques usés doivent être collectés à part et être soumis à un recyclage respectieux de l'environnement

• le symbole ⑪ vous en suivant quand la nécessité du débarras se présente
