Type de produit	Ponceuse électrique orbitale excentrique
Marque	SKIL
Modèle	7440
Tension d'alimentation	230 V - 240 V
Fréquence	50/60 Hz
Niveau de pression acoustique (LpA)	82 dB(A)
Niveau de puissance acoustique (LWA)	93 dB(A)
Niveau de vibration (ah)	7,7 m/s² (K=1,5 m/s²)
Type de disque de ponçage	Disques perforés à fixation auto-agrippante
Usage recommandé	Ponçage à sec du bois, plastique, métal, mastic et surfaces peintes
Fonction marche/arrêt	Interrupteur à gâchette avec verrouillage
Système d'aspiration des poussières	Réservoir à poussière intégré
Entretien recommandé	Nettoyage des fentes de ventilation et du réservoir après usage ; débrancher avant nettoyage
Réparabilité	Réparation uniquement par un centre agréé SKIL
Pièces détachées disponibles	Support plateau, disques de ponçage, réservoir à poussière
Certifications	Marquage CE, conformité EN 60745, EN 55014
Conditions d'utilisation	Intérieur, sec ; éviter l'humidité
Sécurité	Lire toutes les instructions de sécurité ; porter des EPI (lunettes, masque anti-poussières, protection auditive)
Accessoires inclus	Réservoir à poussière, disque de ponçage
Fabricant	SKIL Europe BV, Breda, Pays-Bas

FOIRE AUX QUESTIONS - 7440 SKIL

Comment changer le disque de ponçage sur la SKIL 7440 ?

Débranchez la ponceuse. Retirez le disque usé en le décollant du plateau. Placez le nouveau disque perforé en alignant les trous, puis appuyez fermement. Assurez-vous que le support plateau n'est pas endommagé.

Comment vider le réservoir à poussière ?

Poussez le bouton de retrait (J) vers la gauche tout en tirant le réservoir vers l'arrière. Videz-le régulièrement pour une aspiration optimale. Ne l'utilisez pas pour le ponçage des métaux.

Quels matériaux puis-je poncer avec cette ponceuse ?

La SKIL 7440 est conçue pour le ponçage à sec du bois, du plastique, du métal, du mastic et des surfaces peintes. Ne l'utilisez pas sur des matériaux contenant de l'amiante.

Puis-je utiliser la ponceuse sans le réservoir à poussière ?

Oui, mais l'aspiration des poussières sera moins efficace. Pour le ponçage des métaux, il est déconseillé d'utiliser le réservoir à cause des étincelles.

Comment nettoyer la ponceuse ?

Débranchez-la avant tout nettoyage. Utilisez un pinceau pour éliminer les poussières des fentes de ventilation et du corps. Ne plongez jamais l'outil dans l'eau.

Où puis-je trouver des pièces de rechange ?

Les pièces détachées (support plateau, disques de ponçage, réservoir) sont disponibles auprès des revendeurs agréés SKIL ou sur le site www.skileurope.com.

Quel équipement de protection dois-je porter ?

Portez toujours des lunettes de protection, un masque anti-poussières et une protection auditive (le niveau sonore dépasse 85 dB(A)). Évitez les vêtements amples.

Que faire si la ponceuse ne démarre pas ?

Vérifiez que la fiche est bien branchée et que l'interrupteur n'est pas en position verrouillée. Si le problème persiste, confiez l'outil à un centre de service agréé SKIL.

Comment réduire les vibrations de l'outil ?

Utilisez des disques de ponçage en bon état, ne forcez pas sur l'outil, et faites des pauses régulières. Un entretien correct de l'outil et de ses accessoires réduit les vibrations.

Puis-je poncer des surfaces humides ?

Non, cette ponceuse est conçue uniquement pour le ponçage à sec. L'humidité peut endommager l'outil et augmenter les risques électriques.

MODE D'EMPLOI 7440 SKIL

• Cet outil est conçu pour le ponçage à sec du bois, plastique, métal et mastic et des surfaces peintes
• Lisez et conservez ce manuel d'instructions ③

A Support plateau B Vis du support plateau C Disque de ponçage D Réservoir à poussière E Contrôle de pression (7450/7460)

F Interrupteur marche/arrêt G Bouton de verrouillage de l'interrupteur marche/arrêt H Molette de réglage de la vitesse de ponçage (7460) J Bouton de retrait du réservoir à poussière K Fentes de ventilation

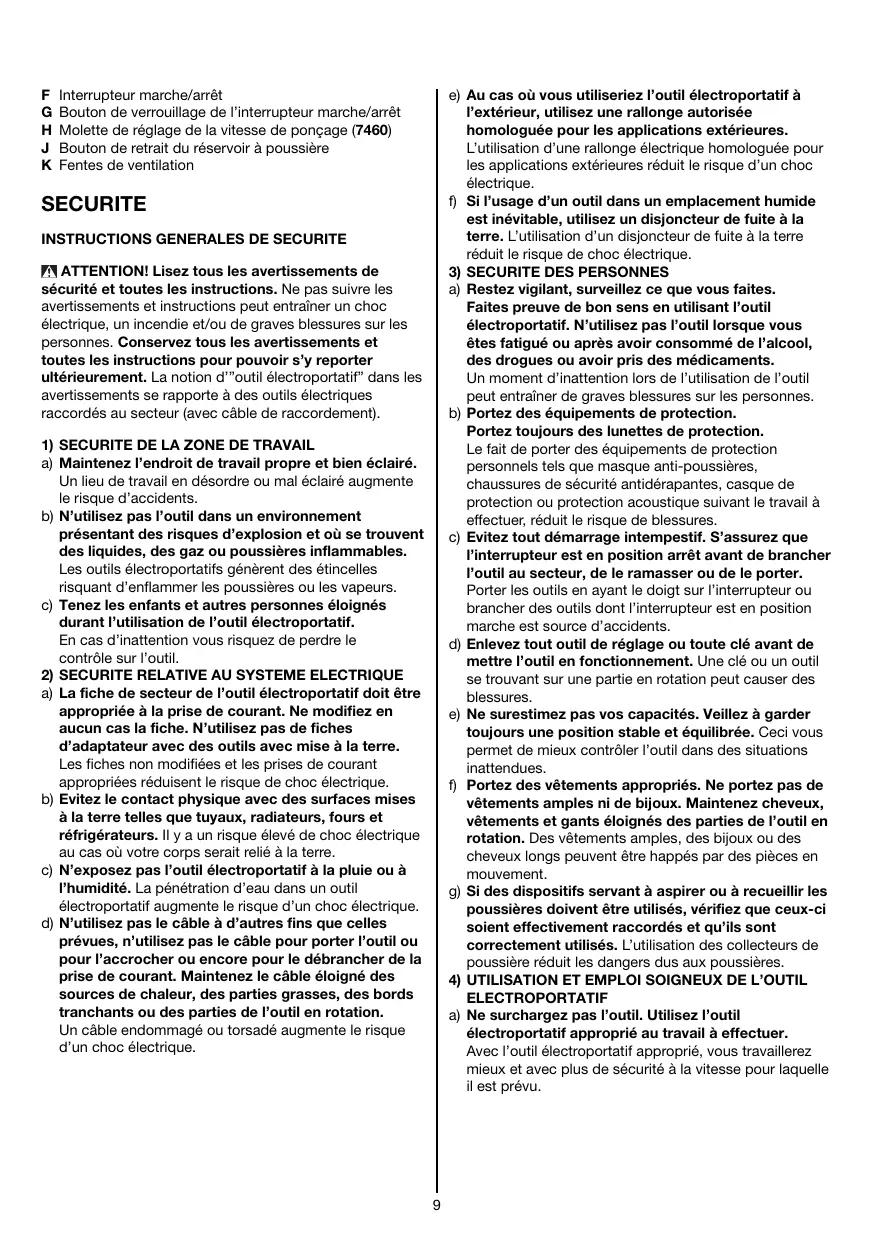

Instructions generales de securite

ATTENTION! Lisez tous les avertissements de sécurité et toutes les instructions. Ne pas suivre les avertissements et instructions peut entraîner un choc électrique, un incendie et/ou de graves blessures sur les personnes. Conservez tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement. La notion d'outil électroportatif dans les avertissements se rapporte à des outils électriques raccordés au secteur (avec câble de raccordement).

1) SÉCURITÉ DE LA ZONE DE TRAVAIL

a) Maintenez l'endetroit de travail propre et bien éclairé. Un lieu de travail en désordre ou mal éclairé augmente le risque d'accidents. b) N'utilise pas l'outil dans un environnement représentant des risques d'explosion et ou se trouvent des liquides, des gaz ou poussières inflammables. Les outils électroportatifs générent des étinçelles risquant d'enflammier les poussières ou les vapeurs. c) Tenez les enfants et autres personnes éloignés durant l'utilisation de l'outil electroportatif. En cas d'inattention vous risquez de perdre le contrôle sur l'outil. 2) SECURITE RELATIVE AU SYSTEME ELECTRIQUE a) La fiche de secteur de l'outil électroportatif doit être appropriée à la prise de courant. Ne modifies enaucin cas la fiche. N'utilise pas de fiches d'adaptateur avec des outils avec mise à la terre. Les fiches non modifiées et les prises de courant appropriées réduisent le risque de chocolélectrique. b) Evitez le contact physique avec des surfaces mises à la terre telles que tuyaux, radiateurs, fours et réfrigerateurs. Il y a un risque élevé de chocolélectrique au cas où votre corps serait relié à la terre. c) N'exposez pas l'outil électroportatif à la pluie ou à l'humidité. La PENTRACTION d'eau dans un outil électroportatif augmente le risque d'un chic electrique. d) N'utilise pas le cable à d'autres fins que celles prévues, n'utilise pas le cable pour porter l'outil ou pour l'accrocher ou encore pour le débrancher de la prise de courant. Maintenez le cable éloigné des sources de chaleur, des parties grasses, des bords tranchants ou des parties de l'outil en rotation. Un cable endommagé ou torsadé augmente le risque d'un choc électrique.

e) Au cas où vous utiliseriez l'outil electroportatif à l'extérieur, utilisez une rallonge autorisée homologuée pour les applications extérieures. L'utilisation d'une rallonge électrique homologuée pour les applications extérieures réduit le risque d'un choc électrique. f) Si l'utilisation d'un outil dans un emplacement humide est inévitable, utilisez un disjoncteur de fuite à la terre. L'utilisation d'un disjoncteur de fuite à la terre réduit le risque de choc électrique. 3) SECURITE DES PERSONNES a) Restez vigilant, surveillez ce que vous faites. Faites preuve de bon sens en utilisant l'outil electroportatif. N'utilisez pas l'outil lorsque vous êtes fatigué ou après avoir consommé de l'alcool, des drogues ou avoir pris des médicaments. Un moment d'inattention lors de l'utilisation de l'outil peut entraîner de graves blessures sur les personnes. b) Portez des équipements de protection. Portez toujours des lunettes de protection. Le fait de porter des équipements de protection personnels tels que masque anti-poussières, chaussures de sécurité antidérapantes, casque de protection ou protection acoustique suivant le travail à effectuer, réduit le risque de blessures. c) Évitez tout démarrage intempestif. S'assurez que l'interrupteur est en position arrêt avant de brancher l'outil au secteur, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l'interrupteur ou brancher des outils dont l'interrupteur est en position marche est source d'accidents. d) Enlevez tout outil de réglage ou toute clé avant de mettre l'outil en fonctionnement. Une clé ou un outil se trouvant sur une partie en rotation peut causer des blessures. e) Ne surestimez pas vos capacités. Veillez à garder toujours une position stable et équilibrée. Ceci vous permet de contrôler l'outil dans des situations inattendues. f) Portez des vêtements appropriés. Ne portez pas de vêtements amples ni de bijoux. Maintenez cheveux, vêtements et gants éloignés des parties de l'outil en rotation. Des vêtements amples, des bijoux ou des cheveux longs peuvent être happés par des pièces en mouvement. g) Si des dispositifs servant à aspirer ou à recueillir les poussières doivent être utilisés, vérifiez que ceux-ci soient effectivement raccordés et qu'ils sont correctement utilisés. L'utilisation des collecteurs de poussière réduit les dangers dus aux poussières. 4) UTILISATION ET EMPLOI SOIGNEUX DE L'OUTIL ELECTROPORTATIF a) Ne surchargez pas l'outil. Utilisez l'outil electroportatif approprié au travail à effectuer. Avec l'outil electroportatif approprié, vous travaillerez moins et avec plus de sécurité à la vitesse pour laquelle il est prévu.

b) N'utilisez pas un outil electroportatif dont l'interrupteur est defectueux. Un outil electroportatif qui ne peut plus être mis en ou hors fonctionnement est dangereux et doit être réparé. c) Retirez la fiche de la prise de courant avant d'effectuer des réglages sur l'outil, de changer les accessoires, ou de ranger l'outil. Cette mesure de précaution empêche une mise en fonctionnement par mégarde. d) Gardez les outils electroportatifs non utilisés hors de portée des enfants. Ne permettez pas l'utilisation de l'outil à des personnes qui ne se sont pas familiarisées avec celui-ci ou qui n'ont pas lu ces instructions. Les outils electroportatifs sont dangereux lorsqu'ils sont utilisés par des personnes non initiées. e) Prenez soin des outils electroportatifs. Vérifiez que les parties en mouvement fonctionnent correctement et qu'elles ne sont pas coincées, et contrôlez si des parties sont cassées ou endommagées de telle sorte que le bon fonctionnement de l'outil s'en trouve entravé. Faites réparer les parties endommagées avant d'utiliser l'outil. De nombreux accidents sont dus à des outils electroportatifs mal entretenus. f) Maintenez les outils de coupe aiguisés et propres. Des outils soigneusement entretenus avec des bords tranchants bien aiguisés se coincent moins souvent et peuvent être guidés plus facilement. g) Utilisez les outils électroportatifs, les accessoires, les outils à monter etc. conformément à ces instructions en tenant compte des conditions de travail et du travail à effectuer. L'utilisation des outils électroportatifs à d'autres fins que celles prévues peut entraîner des situations dangereuses. 5) SERVICE a) Ne faites réparer votre outil que par un personnel qualifié et seulement avec des pièces de rechange d'origine. Ceci permet d'assurer la sécurité de l'outil.

Instructions de securite pour ponceuses

• Faites attention aux vis, clous ou autres éléments qui pourraient se trouver dans la pièce à travailler et qui risqueraient d'endommager très fortement votre outil; enlevez-les avant de commencer le travail. Tenez toujours le câble éloigné des parties mobiles de l'outil; orientez le câble vers l'arrière le plus loin possible de l'outil.
• Lorsque vous rangez votre outil, le moteur doit être coupé et les pièces mobiles complètement arrêtées. Utilisez un câble de prolongation complètement déroulé et de bonne qualité d'une capacité de 16 A.
• En cas de dysfonctionnement électrique ou mécanique, mettez directement l'outil hors service et débranchez la fiche.
• SKIL ne peut se porter garant du bon fonctionnement de cet outil que s'il a été utilisé avec les accessoires d'origine
• Cet outil ne doit pas être utilisé par des personnes de moins de 16 ans
• Le niveau sonore en fonctionnement peut dépasser 85 dB(A) ; munissez-vous de casques anti-bruit
• Si le câble est endommagé ou rompu pendant le travail, n'y touchez pas, mais débranchez immédiatement la prise. N'utilisez jamais d'outil avec un câble endommagé; faites-le remplaçer par un technicien qualifié.
• Contrôlez toujours si la tension secteur correspond à la tension indiquée sur la plaquette signalétique de l'outil (les outils conçus pour une tension de 230V ou 240V peuvent également être branchés sur 220V)
• Cet outil ne convient pas pour des surfaces à poncer imperméabilisées
• Ne travailliez pas de matériaux contenant de l'amiant. (l'amiant est considéré comme étant Cancérigène)
• Lorsque vous poncez du métal, des étincelles se produisent; n'utilisez pas le réservoir à poussière et tenez toute autre personne ou tout matériel combustible éloignés de votre lieu de travail
• Ne touchez pas le disque de ponçage en rotation
• N'utilisez plus les disques de ponçage usés, fissurés ou fortement encrassés
• Portez des gants de protection, des lunettes de protection, des vêtements près du corps et un protège-cheveux (pour des cheveux longs)
• La poussière de matériaux, tels que la peinture contenant du plomb, certaines espèces de bois, certains minéraux et différents métaux, peut être nocive (le contact avec la poussière ou son inhalation peut provoquer des réactions allergiques et/ou des maladies respiratoires chez l'opérateur ou des personnes se trouvant à proximité) ; portez un masque antipoussières et travailliez avec un appareil de dépoussiérage lorsqu'il est possible d'en connecter un
• Certains types de poussières sont classifiés comme étant Cancérigènes (tels que la poussière de chêne ou de hêtre), en particulier en combinaison avec des additifs de traitement du bois; portez un masque antipoussières et travailliez avec un appareil de dépoussiérage lorsqu'il est possible d'en connecter un
• Suivez les directives nationales relatives au dépoussiérage pour les produits à travailler
• Débranche toujours l'outil avant tout réglage ou changement d'accessoire

Utilisation

Supports plateaux

• és (desserrez/serrez les 4 vis B du support plateau) ! débranchez votre outil avant d'enlever le support plateau
• Montage des disques de ponçage

positionnez tout simplement le disque de ponçage C sur le support plateau en respectant l'emplacement des perforations à la fois sur le disque et sur le support plateau - si nécessaire, nettoyez au préalable le support plateau ! l'aspiration des poussières exige des disques de ponçage perforés

• Aspiration de poussières ④
• videz le réservoir à poussière D régulièrement pour une récapération optimale des poussières
• retirez le réservoir à poussière D en poussant le bouton J vers la gauche et en le maintenant dans cette position tout en tirant le réservoir à poussière D vers l'arrête
• Remplacez le réservoir à poussière D en le poussant dans son emplacement jusqu'à ce qu'il se verrouille.

N'utilisez pas le réservoir à poussière pour le ponçage des métaux

• Contrôle de pression (5) (7450/7460)

Avertit l'utilisateur lorsqu'il exerce trop de pression sur l'outil en l'utilisant (une pression excessive diminue la capacité de ponçage)

• le voyant vert 1 s'allume en cas de pression
• le voyant vert 2/3 s'allume en cas de pression accrue
• levant rouge 4 s'allume en cas de pression excessive

Remarques:

• La fonction de contrôle de pression est spécialement prévue pour le ponçage rapide à vitesse maximale (position 7 du contrôle de la vitesse), car c'est le ponçage rapide qui entraîne l'application d'une pression excessive ! Notez que le fonctionnement du contrôle de pression n'est pas garanti pour le ponçage aux réglages de vitesse inférieurs (contrôle de la vitesse 1-6).

Marche/arret

• avant de mettre en marche votre outil, il est conseillé de positionner l'outil avec la totalité de la surface de ponçage sur la pièce à travailler
• À la mise en marche de l'outil, n'exercez pas une trop forte pression sur celui-ci.
• mettez en marche/arrêtez votre outil en poussant/relachant la gachette F ! mé r l'outil, vous devriez le soulever de la pièce à travailler
• Verrouillage de l'interrupteur ⑥
• appuyez sur la gachette F
• poussez le bouton G à l'aide du pouce
• relâchez la gâchette
• déverrouillez l'interrupteur en appuyant à nouveau sur la gachette F puis en le relâchant
• Contrôle de la vitesse (7460)

Afin d'obtenir les résultats sur toutes les surfaces

• La molette H ② vous permet de régler la vitesse de ponçage de minimum au maximum
• ajustez toujours la vitesse en fonction de la surface à poncer
• avant de commencer un travail, trouvez la vitesse optimale en faisant un essai sur un morceau de matériel
• Tenue et guidage de l'outil ⑧

Lorsque vous travaillez, tenez toujours l'outil par la(les) zone(s) de couleur grise. Guidez votre outil parallèle à la surface de travail en effectuant un mouvement circulaire ou en croix.

N'appliquez pas une pression excessive sur l'outil ; le ponçage se fait de lui-même

• n'inclinez pas trop l'outil pour éviter les marques de ponçage
• Tenez les fentes de ventilation dégagées

Poncer

• l'effet abrasif dépend également de la vitesse du disque de ponçage
• La vitesse du disque de ponçage diminue en fonction de la pression exercée sur l'outil

Conseils d'utilisation

• Afin de déterminer la taille du grain adapté (et la vitesse optimale), le tableau ⑨ peut servir de repère ! Toujours faites un essai sur une pièce de rebut
• Pour des suggestions complémentaires visitez www.skileurope.com
• Niveau de vibrations

Le niveau de vibrations émises indiqué au dos de ce manuel d'instruction a été mesuré conformément à l'essai normalisé de la norme EN 60745; il peut être utilisé pour comparer plusieurs outils et pour réaliser une évaluation préliminaire de l'exposition aux vibrations lors de l'utilisation de l'outil pour les applications mentionnées.

• L'utilisation de l'outil dans d'autres applications, ou avec des accessoires différents ou mal entretenus, peut considérablement augmenter le niveau d'exposition.
• La mise hors tension de l'outil et sa non-utilisation pendant qu'il est allumé peuvent considérablement réduire le niveau d'exposition. Protégez-vous contre les effets des vibrations par un entretien correct de l'outil et de ses accessoires, en gardant vos mains chaudes et en structurant vos schémas de travail.

Entretien / service apres-vente

• Gardez toujours votre outil et le câble propres (spécialement les aérations)
• éliminez les poussières de ponçage qui adhèrent à l'outil avec un pinceau ! débranchez la fiche avant le nettoyage
• -ci devait avoir un défaut, la réparation ne doit être confiée qu'à une station de service après-vente agréée pour outillage SKIL
• returnez l'outil non démonté avec votre prévue d'achat au revendeur ou au centre de service après-vente SKIL le plus proche (les adresses ainsi que la vue éclatée de l'outil figurent sur www. skileurope. com)

• énagères (pour les pays européens uniquement)
• conformément à la directive européenne 2002/96/EG relative aux déchets d'équipements électriques ou électroniques, et à sa transposition dans la législation nationale, les outils électriques usés doivent être collectés séparément et faire l'objet d'un recyclage respectieux de l'environnement
• Le symbole 10 vous le rappellera au moment de la mise au rebut de l'outil

Cette déclaration de conformité Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants: EN 60 745, EN 55 014, conforme aux réglements 2006/95/CE, 2004/108/CE, 98/37/CE (jusqu'au 28.12.2009), 2006/42/CE (à partir du 29.12.2009).

BRUT/VIBRATION Mesuré selon EN 60 745 le niveau de la pression sonore de cet outil est 82 dB(A) et le niveau de la puissance sonore 93 dB(A) (déviation standard: 3 dB), et la vibration 7,7 m/s² (méthode main-bras; incertitude K = 1,5 m/s²).

Dossier technique auprès de: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.
