MODE D'EMPLOI 7375 SKIL
- Cet outil sert au ponçage et au polissage à sec du bois, des surfaces peintes, du plastique et du mastic
- Lisez et conservez ce manuel d'instructions ③

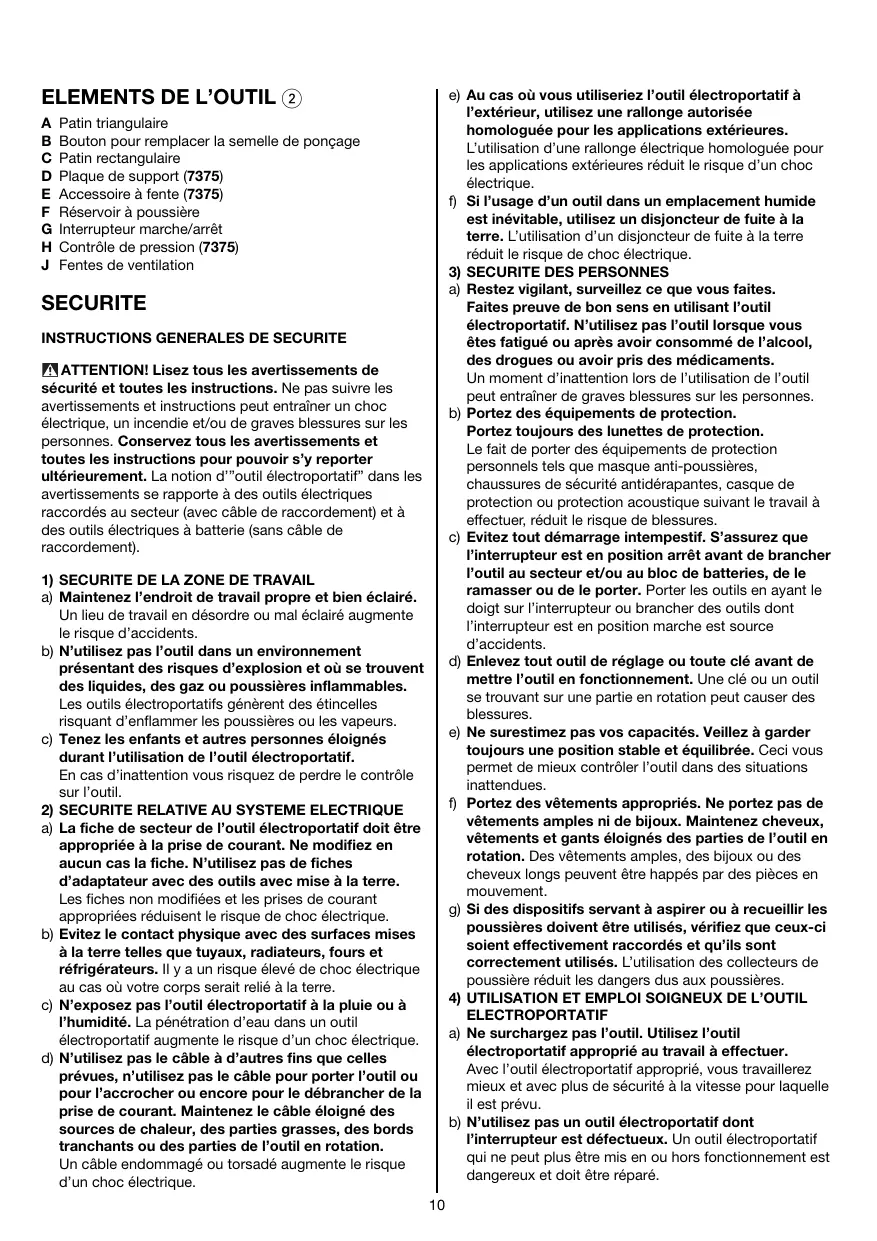

A Patin triangulaire B Bouton pour remplacer la semelle de ponçage C Patin rectangulaire D Plaque de support (7375) E Accessoire à fente (7375) F Réservoir à poussière G Interrupteur marche/arrêt H Contrôle de pression (7375) J Fentes de ventilation
Instructions generales de securite
ATTENTION! Lisez tous les avertissements de sécurité et toutes les instructions. Ne pas suivre les avertissements et instructions peut entrainer un choc électrique, un incendie et/ou de graves blessures sur les personnes. Conservez tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement. La notion d'outil electroportatif dans les avertissements se rapporte à des outils électriques raccordés au secteur (avec câble de raccordement) et à des outils électriques à batterie (sans câble de raccordement).
1) SECURITE DE LA ZONE DE TRAVAIL a) Maintenez l'endroit de travail propre et bien éclairé. Un lieu de travail en désordre ou mal éclairé augmente le risque d'accidents. b) N'utilisez pas l'outil dans un environnement représentant des risques d'explosion et où se trouvent des liquides, des gaz ou poussières inflammables. Les outils electroportatifs générent des étincelles risquant d'enflammer les poussières ou les vapeurs. c) Tenez les enfants et autres personnes éloignés durant l'utilisation de l'outil electroportatif. En cas d'inattention vous risquez de perdre le contrôle sur l'outil. 2) SECURITE RELATIVE AU SYSTEME ELECTRIQUE a) La fiche de secteur de l'outil electroportatif doit être appropriée à la prise de courant. Ne modifiez en aucun cas la fiche. N'utilisez pas de fiches d'adaptateur avec des outils avec mise à la terre. Les fiches non modifiées et les prises de courant appropriées réduisent le risque de choc électrique. b) Evitez le contact physique avec des surfaces mises à la terre telles que tuyaux, radiateurs, fours et réfrigerateurs. Il y a un risque élevé de choc électrique au cas où votre corps serait relié à la terre. c) N'exposez pas l'outil électroportatif à la pluie ou à l'humidité. La PENTRACTION d'eau dans un outil électroportatif augmente le risque d'un choc électrique. d) N'utilisez pas le cable à d'autres fins que celles prévues, n'utilisez pas le cable pour porter l'outil ou pour l'accrocher ou encore pour le débrancher de la prise de courant. Maintenez le cable éloigné des sources de chaleur, des parties grasses, des bords tranchants ou des parties de l'outil en rotation. Un cable endommagé ou torsadé augmente le risque d'un choc électrique.
e) Au cas où vous utiliseriez l'outil electroportatif à l'extérieur, utilisez une rallonge autorisée homologuée pour les applications extérieures. L'utilisation d'une rallonge électrique homologuée pour les applications extérieures réduit le risque d'un choc électrique. f) Si l'utilisation d'un outil dans un emplacement humide est inévitable, utilisez un disjoncteur de fuite à la terre. L'utilisation d'un disjoncteur de fuite à la terre réduit le risque de choc électrique. 3) SECURITE DES PERSONNES a) Restez vigilant, surveillez ce que vous faites. Faites preuve de bon sens en utilisant l'outil electroportatif. N'utilisez pas l'outil lorsque vous êtes fatigué ou après avoir consommé de l'alcool, des drogues ou avoir pris des médicaments. Un moment d'inattention lors de l'utilisation de l'outil peut entraîner de graves blessures sur les personnes. b) Portez des équipements de protection. Portez toujours des lunettes de protection. Le fait de porter des équipements de protection personnels tels que masque anti-poussières, chaussures de sécurité antidérapantes, casque de protection ou protection acoustique suivant le travail à effectuer, réduit le risque de blessures. c) Évitez tout démarrage intempestif. S'assurez que l'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l'interrupteur ou brancher des outils dont l'interrupteur est en position marche est source d'accidents. d) Enlevez tout outil de réglage ou toute clé avant de mettre l'outil en fonctionnement. Une clé ou un outil se trouvant sur une partie en rotation peut causer des blessures. e) Ne surestimez pas vos capacités. Veillez à garder toujours une position stable et équilibrée. Ceci vous permet de contrôler l'outil dans des situations inattendues. f) Portez des vêtements appropriés. Ne portez pas de vêtements amples ni de bijoux. Maintenez cheveux, vêtements et gants éloignés des parties de l'outil en rotation. Des vêtements amples, des bijoux ou des cheveux longs peuvent être happés par des pièces en mouvement. g) Si des dispositifs servant à aspirer ou à recueillir les poussières doivent être utilisés, vérifiez que ceux-ci soient effectivement raccordés et qu'ils sont correctement utilisés. L'utilisation des collecteurs de poussière réduit les dangers dus aux poussières. 4) UTILISATION ET EMPLOI SOIGNEUX DE L'OUTIL ELECTROPORTATIF a) Ne surchargez pas l'outil. Utilisez l'outil electroportatif approprié au travail à effectuer. Avec l'outil electroportatif approprié, vous travaillerez moins et avec plus de sécurité à la vitesse pour laquelle il est prévu. b) N'utilisez pas un outil electroportatif dont l'interrupteur est défectueux. Un outil electroportatif qui ne peut plus être mis en ou hors fonctionnement est dangereux et doit être réparé.
5) Service
c) Débranche la fiche de la source d'alimentation en courant et/ou le bloc de batteries de l'outil avant tout réglage, changement d'accessoires ou avant déranger l'outil. Cette mesure de précaution empêche une mise en fonctionnement par mégarde. d) Gardez les outils electroportatifs non utilisés hors de portée des enfants. Ne permette pas l'utilisation de l'outil à des personnes qui ne se sont pas familiarisées avec celui-ci ou qui n'ont pas lu ces instructions. Les outils electroportatifs sont dangereux lorsqu'ils sont utilisés par des personnes non initiées. e) Prenez soin des outils electroportatifs. Vérifiez que les parties en mouvement fonctionnent correctement et qu'elles ne soient pas coincées, et contrôlez si des parties sont cassées ou endommagées de telle sorte que le bon fonctionnement de l'outil s'en trouve entravé. Faites réparer les parties endommagées avant d'utiliser l'outil. De nombreux accidents sont dus à des outils electroportatifs mal entretenus. f) Maintenez les outils de coupe aiguisés et propres. Des outils soigneusement entretenus avec des bords tranchants bien aiguisés se coincent moins souvent et peuvent être guidés plus facilement. g) Utilisez les outils électroportatifs, les accessoires, les outils à monter etc. conformément à ces instructions en tenant compte des conditions de travail et du travail à effectuer. L'utilisation des outils électroportatifs à d'autres fins que celles prévues peut entraîner des situations dangere. a) Ne faites réparer votre outil que par un personnel qualifié et seulement avec des pièces de rechange d'origine. Ceci permet d'assurer la sécurité de l'outil.
Instructions de securite pour ponceuses
- Faites attention aux vis, clous ou autres éléments qui pourraient se trouver dans la pièce à travailler et qui risqueraient d'endommager très fortement votre outil; enlevez-les avant de commencer le travail. Tenez toujours le câble éloigné des parties mobiles de l'outil; orientez le câble vers l'arrière le plus loin possible de l'outil.
- Lorsque vous rangez votre outil, le moteur doit être coupé et les pièces mobiles complètement arrêtées. Utilisez un câble de prolongation complètement déroulé et de bonne qualité d'une capacité de 16 A.
- En cas de dysfonctionnement électrique ou mécanique, mettez directement l'outil hors service et débranchez la fiche
- Nous recommandons d'utiliser les accessoires originaux de la marque SKIL tels que mentionnés dans la liste se trouvant au dos de ce manuel d'instruction
- Cet outil ne doit pas être utilisé par des personnes de moins de 16 ans
- Le niveau sonore en fonctionnement peut dépasser 85 dB(A) ; munissez-vous de casques anti-bruit
- Si le câble est endommagé ou rompu pendant le travail, n'y touche pas, mais débranche immédiatement la prise.
N'utilisez jamais d'outil avec un câble endommagé ; faites-le remplacer par un technicien qualifié - Contrôlez toujours si la tension secteur correspond à la tension indiquée sur la plaquette signalétique de l'outil (les outils conçus pour une tension de 230V ou 240V peuvent également être branchés sur 220V) - Cet outil ne convient pas pour des surfaces à poncer imperméabilisées Fixez solidement la pierre à travailler (une pierre fixée à l'aide de dispositifs de fixation est davantage assurée que si elle était tenue à la main) - Ne travaillez pas de matériaux contenant de l'amiant (l'amiant est considéré comme étant cancérigène) - La poussière de matériaux, tels que la peinture contenant du plomb, certaines espèces de bois, certains minéraux et différents métaux, peut être nocive (le contact avec la poussière ou son inhalation peut provoquer des réactions allergiques et/ou des maladies respiratoires chez l'opérateur ou des personnes se trouvant à proximité) ; portez un masque antipoussières et travaillez avec un appareil de dépoussiérage lorsqu'il est possible d'en connecter un - Certains types de poussières sont classifiés comme étant cancérigènes (tels que la poussière de chêne ou de hêtre), en particulier en combinaison avec des additifs de traitement du bois ; portez un masque antipoussières et travaillez avec un appareil de dépoussiérage lorsqu'il est possible d'en connecter un - Suivez les directives nationales relatives au dépoussiérage pour les matériaux à travailler - Lorsque vous poncez du métal, des étincelles se produisent ; n'utilisez pas le réservoir à poussière et tenez toute autre personne ou tout matériel combustible éloignés de votre lieu de travail - Ne touchez pas la feuille de ponçage en rotation - N'utilisez plus les feuilles de ponçage usées, fissurées ou fortement encrassées - Portez des gants de protection, des lunettes de protection, des vêtements près du corps et un protège-cheveux (pour des cheveux longs) - Débranchez toujours l'outil avant tout réglage ou changement d'accessoire
Utilisation
Montage des feuilles de ponçage ④
Débranchez la fiche. L'aspiration des poussières exige des feuilles de ponçage perforées. La perforation du papier devrait correspondre à la perforation de la semelle de ponçage. Quand les feuilles sont usagées, n'attendez pas pour les changer. Utilisez toujours cet outil avec la surface de ponçage complètement recouverte d'une feuille de ponçage.
LORSQUE VOUS UTILISEZ CET OUTIL COMME PONCEUSE ORBITALE
- retirez le patin triangulaire A tout en appuyant sur le bouton B
- et en poussant le patin dans la direction de l'outil jusqu'à ce qu'il se verrouille
- montez la feuille de ponçage Velcro comme illustré (ne pas enlever la pierre 2)
Lorsque vous utilisez cet OUTIL COMME ponceuse DELTA ⑥
- Enlevez le patin rectangulaire C pendant que vous appuyez sur le bouton B
- montez le patin triangulaire A en insérant les languettes dans les ouvertures en formant un angle et en poussant le patin dans la direction de l'outil jusqu'à ce qu'il se verrouille
- montez la féuille de ponçage Velcro comme illustré (enlevez la partie 2 et gardez-la au cas où vous l'utiliserez comme ponceuse orbite)
- Montage de la plaque de support (7375)
- retirez la feuille de ponçage VELCRO
- retirez le patin triangulaire A tout en appuyant sur le bouton B
- Montez la plaque de support D de la façon indiquée
Montage des accessoires spéciaux de ponçage (7375)
- montez l'accessoire de ponçage désiré sur la plaque de support D de la façon indiquée
- montez la feuille de ponçage VELCRO correspondante sur l'accessoire de ponçage
- 3 positions de ponçage
Montage de l'accessoire à fente (9) (7375)
- retirez la feuille de ponçage VELCRO
- retirez le patin triangulaire A tout en appuyant sur le bouton B
- montez l'accessoire à fente de la façon indiquée
- Aspiration de poussières 10
- videz le réservoir à poussière F régulièrement pour une recapture optimale des poussières
N'utilise pas le réservoir à poussière pour le ponçage des métaux
- Contrôle de pression (1) (7375)
Avertit l'utilisateur lorsqu'il exerce trop de pression sur l'outil en l'utilisant (une pression excessive diminue la capacité de ponçage)
- Le voyant vert 1 s'allume quand l'outil en marche est placé sur la pièce à travailler
- Le voyant vert 2 s'allume en cas de pression
- le voyant vert 3 s'allume en cas de pression accrue
- Le voyant rouge 4 s'allume en cas de pression excessive
- Interrupteur marche/arrêt
- mettez en marche/arrêtez votre outil en poussant l'interrupteur G ② vers l'avant/l'arrière ! l'outil doit être mis en marche avant que la surface de ponçage ne touche la pièce à poncer ! avant d'arrête l'outil, vous devriez le soulever de la pierce à travailler
- Tenue et guidage de l'outil 12
- le guidage doit se faire parallèlement à la surface à travailler ! n'appliquez pas une pression excessive sur l'outil; le ponçage se fait de lui-même
- n'inclinez pas trop l'outil pour éviter toute marque de ponçage. Lorsque vous travaillez, tenez toujours l'outil par la(les) zone(s) de couleur grise.
- veillez à ce que les fentes de ventilation soient découvertes
Conseils d'utilisation
- Utilisez cet outil comme ponceuse orbitale pour les grandes surfaces d'utilisation (13) Utilisez cet outil comme ponceuse delta pour les angles et les bords (14) Utilisez l'outil avec ses accessoires spéciaux de ponçage pour les endroits difficiles d'accès 15
- Lorsque le coussinet de mousse du patin triangulaire est usée ou abimée sur le dessus, vous pouvez deux fois en prolonger la durée de vie en l'enlevant et en le tournant de et ensuite en le remettant en place (ceci est également valable pour la feuille de ponçage triangulaire) ⑥
- Lorsque le cable doit être remplacé, retirez d'abord la semelle comme illustré ⑦
- Ne jamais travailler le bois et le métal avec une même feuille de ponçage. Grain de feuilles de ponçage recommandé:
gros - pour enlever de la peinture; pour poncer du bois très brut moyen - pour poncer du bois brut ou commun fin - pour polir du bois; pour finir du bois nu; pour polir des vieilles surfaces peintes
- Procédez par étapes, quand la surface à travailler est brute : commencez à poncer avec du grain gros ou moyen. Terminez par du grain fin. Pour des suggestions complémentaires, visitez www.skileurope.com
- Niveau de vibrations
Le niveau de vibrations émises indiqué au dos de ce manuel d'instruction a été mesuré conformément à l'essai normalisé de la norme EN 60745; il peut être utilisé pour comparer plusieurs outils et pour réaliser une évaluation préliminaire de l'exposition aux vibrations lors de l'utilisation de l'outil pour les applications mentionnées.
- L'utilisation de l'outil dans d'autres applications, ou avec des accessoires différents ou mal entretenus, peut considérablement augmenter le niveau d'exposition.
- La mise hors tension de l'outil et sa non-utilisation pendant qu'il est allumé peuvent considérablement réduire le niveau d'exposition. Protégez-vous contre les effets des vibrations par un entretien correct de l'outil et de ses accessoires, en gardant vos mains chaudes et en structurant vos schémas de travail.
Entretien / service apres-vente
- Gardez toujours votre outil et le câble propres (spécialement les aérations).
- Éliminez les poussières de ponçage qui adhérent à l'outil avec un pinceau ! Débranchez la fiche avant le nettoyage.
- Si, malgré tous les soins apportés à la fabrication et au contrôle de l'outil, celui-ci devait avoir un défaut, la réparation ne doit être confiée qu'à une station de service après-vente agréée pour outillage SKIL
- retournez l'outil non démonté avec votre preuve d'achat au revendeur ou au centre de service après-vente SKIL le plus proche (les adresses ainsi que la vue éclatée de l'outil figurent sur www. skileurope. com)
- énagères (pour les pays européens uniquement)
- conformément à la directive européenne 2002/96/EG relative aux déchets d'équipements électriques ou électroniques, et à sa transposition dans la législation nationale, les outils électriques usés doivent être collectés séparément et faire l'objet d'un recyclage respectieux de l'environnement
- Le symbole 18 vous le rappellera au moment de la mise au rebut de l'outil.
7370/7375
Cette DÉCLARATION DE CONFORMITÉ Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants: EN 60 745, EN 55 014, conforme aux réglements 2006/95/CE, 2004/108/CE, 98/37/CE (jusqu'au 28.12.2009), 2006/42/CE (à partir du 29.12.2009).
BRUT/VIBRATION Mesure selon EN 60 745 le niveau de la pression sonore de cet outil est 85 dB(A) et le niveau de la puissance sonore 96 dB(A) (déviation standard: 3 dB), et la vibration 14 (7370) / 11 (7375) m/s² (méthode main-bras; incertitude K = 1,5 m/s²). Dossier technique auprès de: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.
