Intitulé	Valeur / Description
Type de produit	Perceuse à percussion
Caractéristiques techniques principales	Vitesse variable, fonction percussion, mandrin à serrage rapide
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	Longueur : 30 cm, Largeur : 10 cm, Hauteur : 25 cm
Poids	2,5 kg
Compatibilités	Forets de différents diamètres, accessoires de vissage
Type de batterie	Non applicable (modèle filaire)
Tension	230 V
Puissance	800 W
Fonctions principales	Perçage, vissage, dévissage, fonction percussion
Entretien et nettoyage	Nettoyer régulièrement le mandrin et les aérations, vérifier le câble d'alimentation
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, manuel de réparation inclus
Sécurité	Protection contre les surcharges, interrupteur de sécurité, utilisation de lunettes de protection recommandée
Informations générales utiles	Garantie de 2 ans, service client disponible pour assistance technique

FOIRE AUX QUESTIONS - 6383 SKIL

Comment remplacer la lame de la scie SKIL 6383 ?

Pour remplacer la lame, débranchez d'abord l'outil. Ensuite, utilisez la clé fournie pour desserrer la vis de fixation de la lame. Retirez la lame usée et placez la nouvelle lame en vous assurant qu'elle est orientée dans le bon sens. Serrez la vis de fixation et vérifiez qu'elle est bien sécurisée avant de rebrancher l'outil.

Pourquoi ma scie SKIL 6383 ne démarre pas ?

Vérifiez d'abord si l'outil est correctement branché et si la prise fonctionne. Assurez-vous également que le bouton de sécurité est en position de marche. Si l'outil ne démarre toujours pas, il pourrait y avoir un problème électrique ou un défaut interne, contactez le service clientèle pour assistance.

Comment ajuster la profondeur de coupe sur la SKIL 6383 ?

Pour ajuster la profondeur de coupe, déverrouillez le levier de réglage de la profondeur situé sur le côté de la scie. Abaissez ou relevez la base de la scie à la profondeur désirée, puis verrouillez à nouveau le levier.

Quel type de lame dois-je utiliser pour la SKIL 6383 ?

La SKIL 6383 est compatible avec des lames de scie circulaire de 190 mm de diamètre. Utilisez une lame adaptée au matériau que vous souhaitez couper, comme le bois, le métal ou le plastique.

Comment nettoyer ma scie SKIL 6383 après utilisation ?

Débranchez l'outil avant de le nettoyer. Utilisez un chiffon humide pour essuyer la surface extérieure et un pinceau doux pour enlever la poussière et les débris autour de la lame et des évents. Ne pas utiliser de produits abrasifs.

Quelles sont les mesures de sécurité à prendre lors de l'utilisation de la SKIL 6383 ?

Toujours porter des lunettes de protection et un masque anti-poussière. Assurez-vous que la zone de travail est dégagée et stable. Ne jamais enlever les protections de la lame et garder les mains éloignées de la zone de coupe.

Que faire si la lame de ma scie SKIL 6383 se bloque ?

Si la lame se bloque, éteignez immédiatement l'outil et débranchez-le. Vérifiez si la lame est endommagée ou si des débris obstruent le mécanisme. Retirez la lame pour une inspection et nettoyez la zone avant de remonter.

Où puis-je trouver des pièces de rechange pour la SKIL 6383 ?

Les pièces de rechange pour la SKIL 6383 peuvent être trouvées sur le site officiel de SKIL ou chez des revendeurs agréés. Vous pouvez également contacter le service clientèle pour des recommandations.

MODE D'EMPLOI 6383 SKIL

• Cet outil est concu pour les travaux de perçage en frappe dans la brique, le beton et dans la pierre naturelle ainsi que le perçage dans le bois, le métal, la ceramique et les matières plastiques; les outils avec réglage électronique de la vitesse et rotation à droite/à gauche sont également appropriés pour le vissage et le filtage
• Lisez et conserveze ce manuel d'instructions ②

SPECIFICATIONS TECHNIQUES ①

ELEMENTS DE L'OUTIL ③ ④ ⑤

A Interrupteur de marche/arrêt et réglage de vitesse
B Bouton de blocage de l'interrupteur
C Commutateur pour inverser le sens de rotation
D Commutateur pour selectionner la fonction de percage
E Poignée auxiliaire
F Systeme-Clic pour changer des forets (6386)
G Eclairage (6390)

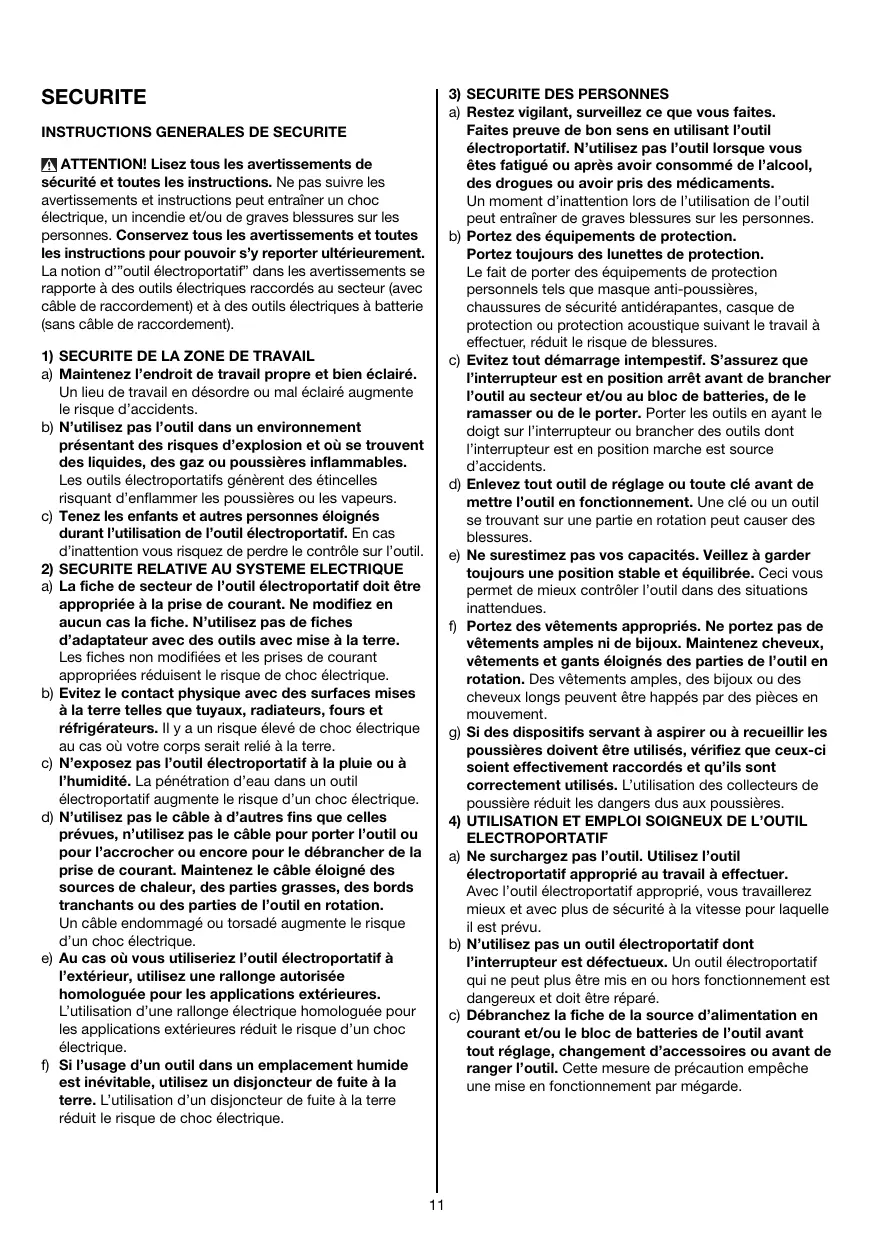

SECURITE

INSTRUCTIONS GENERALES DE SECURITE

ATTENTION! Lisez tous les avertissements de sécurité et toutes les instructions. Ne pas suivir les avertissements et instructions peut entraîner un chic électriche, un incendie et/ou de graves blessures sur les personnes. Conservez tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement. La notion d"oulté electroportatif dans les avertissements se rapporte à des outils électricques raccordés au secteur (avec cable de raccordement) et à des outils électricques à batterie (sans cable de raccordement).

1) SECURITE DE LA ZONE DE TRAVAIL

a) Maintenez l'endetroit de travail propre et bien éclairé. Un lieu de travail en désordre ou mal éclairé augmente le risque d'accidents.
b) N'utilise pas l'outil dans un environnement représentant des risques d'explosion et où se trouvent des liquides, des gaz ou poussières inflammbables. Les outils electrolyportatifs générent des étin celles risquant d'enflammier les poussières ou les vapeurs.
c) Tenez les enfants et autres personnes éloignés durant l'utilisation de l'outil electroportatif. En cas d'inattention vous risquez de perdre le contrôle sur l'outil.
2) SECURITE RELATIVE AU SYSTEME ELECTRIQUE
a) La fiche de secteur de l'outil électroportatif doit être appropriée à la prise de courant. Ne modifies enaucun cas la fiche. N'utilise pas de fiches d'adaptateur avec des outils avec mise à la terre. Les fiches non modifiées et les prises de courant appropriées réduisent le risque de chocolélectrique.
b) Evitez le contact physique avec des surfaces mises à la terre telles que tuyaux, radiateurs, fours et réfrigérateurs. Il y a un risque élevé de chic électrique au cas où votre corps serait relié à la terre.
c) N'exposez pas l'outilé electroportatif à la pluie ou à l'humidité. La déténration d'eau dans un outil électroportatif augmente le risque d'un choc électrique.
d) N'utilise pas le cable à d'autres fins que celles prévues, n'utilise pas le cable pour porter l'outil ou pour l'accrocher ou encore pour le débrancher de la prise de courant. Maintenez le cable éloigné des sources de chaleur, des parties grasses, des bords tranchants ou des parties de l'outil en rotation. Un cable endommagé ou torsadé augmente le risque d'un choc électrique.
e) Au cas ou vous utilisez l'outil electroportatif à l'extérieur, utilisez une rallonge autorisee homologuee pour les applications extérieures. L'utilisation d'une rallonge electrique homologuée pour les applications extérieures réduit le risque d'un chic électrique.
f) Si l'utilisation d'un outil dans un emplacement humide est inévitable, utilisez un disjoncteur de fuite à la terre. L'utilisation d'un disjoncteur de fuite à la terre réduit le risque de chic électrique.

3) SECURITE DES PERSONNES
a) Restez vigilant, surveillez ce que vous faites. Faites preuve de bon sens en utilisant l'outil electroportatif. N'utilise pas l'outil lorsque vous etes fatigue ou après avoir consomme de I'alcool, des drogues ou avoir pris des medicaments. Un moment d'inattention lors de I'utilisation de I'outil peut entrainer de graves blessures sur les personnes.
b) Portez des équipements de protection. Portez toutes des lunettes de protection. Le fait de porter des équipements de protection personnels tels que masque anti-poussières, chaussures de sécurité antidérapantes, casque de protection ou protection acoustique suivant le travail à effectuer, réduit le risque de blessures.
c) Evitez tout démarrage intempestif. S'assurez que l'interrupteur est en position arrêt avant de brancher l'util au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l'interrupteur ou brancher des outils dont l'interrupteur est en position marche est source d'accidents.
d) Enlevez tout outil de réglage ou toute clé avant demettre l'outil en fonctionnement. Une clé ou un outil se trouvant sur une partie en rotation peut cause des blessures.
e) Ne surestimez pas vos capacités. Veillez à garder toujours une position stable et équilibrée. Ceci vous permet de很好地 contrôler l'outil dans des situations inattendues.
f) Portez des vêtements appropriés. Ne portez pas de vêtements amples ni de bijoux. Maintenez cheveux, vêtements et gants éloignés des parties de l'outil en rotation. Des vêtements amples, des bijoux ou des cheveux longs peuvent être happés par des pièces en mouvement.
g) Si des dispositifs servant à aspirer ou à recueillir les poussières doivent être utilisés, vérifie que ceux-ci soient effectivement raccordés et qu'ils sont correctement utilisés. L'utilisation des collecteurs de poussière réduit les dangers dus aux poussières.
4) UTILISATION ET EMPLOI SOIGNEUX DE L'OUTIL ELECTROPORTATIF
a) Ne surchargez pas l'outil. Utilisez l'outil electroportatif approprié au travail à effectuer. Avec l'outil electroportatif approprié, vous travaillerez moins et avec plus de sécurité à la vitesse pour laquelle il est prévu.
b) N'utilisez pas un outil electroportatif dont l'interrupteur est defectueux. Un outil electroportatif qui ne peut plus être mis en ou hors fonctionnement est dangereux et doit être réparé.
c) Débranche la fiche de la source d'alimentation en courant et/ou le bloc de batteries de l'outil avant tout réglage, changement d'accessoires ou avant deranger l'outil. Cette mesure de précaution empêche une mise en fonctionnement par mégarde.

5) SERVICE

d) Gardez les outils electroportatifs non utilisés hors de portée des enfants. Ne permette pas l'utilisation de l'util à des personnes qui ne se sont pas familiarisées avec celui-ci ou qui n'ont pas lu ces instructions. Les outils electroportatifs sont dangereux lorsqu'ils sont utilisés par des personnes non initières.
e) Prenez soit des outils electroportatifs.
Vérifie que les parties en mouvement fonctionnent correctement et qu'elles ne soient pas coincées, et contrôle si des parties sont cassées ou endommagées de telle sorte que le bon fonctionnement de l'outil s'en trouve entrave.
Faites réparer les parties endommagées avant d'utiliser l'outil. De différents accidents sont dus à des outils electroportatifs mal entretenus.
f) Mainteniesz les outils de coupe aiguises et propres. Des outils soigneusement entretenus avec des bords tranchants bien aiguises se coincten moins souvent et peuvent ettre guides plus facilement.
g) Utilisez les outils électroportatifs, les accessoires, les outils à monter etc. conformément à ces instructions en tenant compte des conditions de travail et du travail à effectuer. L'utilisation des outils électroportatifs à d'autres fins que celles prévues peut entraîner des situations dangereuses.
a) Ne faites réparer votre outil que par un personnel qualifié et seulement avec des pieces de rechange d'origine. Ceci permet d'assurer la sécurité de l'outil.

INSTRUCTIONS DE SECURITE POUR PERCEUSES A PERCUSSION

• Munissez-vous de casques anti-bruit en utilisant des perceuses à percussion (l'exposition au bruit peut entraîner la perte d'audition)
  Utilisez les poignées auxiliaires livrées avec l'outil (la perte de contrôle peut entrainer des blessures)
• Ne tenez l'outil electroportatif qu'aux poignées isolées, si, pendant les travaux, l'accessoire risque de toucher des cables électriques cachés ou son propre cable d'alimentation (le contact avec des conduites sous tension a pour conséquence une mise sous tension des parties métalliques de l'outil et provoque une décharge électrique); utilisez toujours la poignée auxiliaire E ③ ④ ⑤
  Utilisez des détecteurs appropriés afin de localiser la présence de conduites électriques ou bien s'adresser à la société locale de distribution (un contact avec des lignes électriques peut provoquer un incendie et une décharge électrique; le fait d'endommager une conduite de gaz peut entraîner une explosion; le fait d'endommager une conduite d'eau peut entraîner des dégats matériels ou causeur une décharge électrique)
• Faites attention aux vis, clous ou autres éléments qui pouraient se trouver dans la pierce à travailler et qui risqueraient d'endommager très fortement votre outil; enlevezes-les avant de commencer le travail

Tenez toujours le cable éloigné des parties mobiles de l'outil
Fixez solidement la piece a travailler (une piece fixée à l'aide de dispositifs de fixation est davantage assurée que si elle était tenue à la main)
- Lorsque vous rangez votre outil, le moteur doit être coupé et les pièces mobiles complètement arrêtées
Utilisez un cable de prolongement complètement déroule et de bonne qualité d'une capacité de 16 A
- En cas de dysfonctionnement électrique ou mécanique, mettez directement l'outil hors service et débranche la fiche
- SKIL ne peut se porter garant du bon fonctionnement de cet outil que s'il a ete utilise avec les accessoires d'origine
- La vitesse admissible des accessoires utilisées doit être au moins aussi élevé que la vitesse à vide maximale de l'outil
- Cet outil ne doit pas etre utiliser par des personnes de moins de 16 ans
- Ne travailliez pas de matériaux contenant de l'amiate (l'amiate est considérée comme étant Cancérigène)
- La poussière de matérielux, tels que la peinture contenant du plomb, certaines espèces de bois, certains mineraux et différents métaux, peut être nocive (le contact avec la poussière ou son inhalation peut provoquer des réactions allergiques et/ou des maladies respiratoires chez l'opérateur ou des personnes se trouvant à proximité); portez un masque antipoussières et travailliez avec un appeareil de dépoussiérage lorsqu'il est possible d'en connecter un
- Certains types de poussières sont classifiés comme étant cancérigènes (tels que la poussière de chêne ou de hêtre), en particulier en combinaison avec des additifs de traitement du bois; portez un masque antipoussières et travaillée avec un apparéil de dépoussiération lorsqu'il est possible d'en connecter un
- Suivez les directives nationales relatives au dépoussierage pour les matériaux à travailler
- Si le cable est endommagé ou rompu pendant le travail, n'y touche pas, mais débranchez immédiatement la prise
N'utilisez jamais d'outil avec un cable endommagé; faites-le remplacer par un technicien qualifié
- Contrôlez toujours si la tension secteur correspond à la tension indiquée sur la plaquette signalétique de l'outil (les outils conçus pour une tension de 230V ou 240V peuvent également être branchés sur 220V)
- En cas de blocage de la mèche (générant une contre-reaction violente et dangereuse), éteignez immédiatement l'outil
Assurez-vous des forces en jeu consécutives au blocage (spécalement durant le perçage des métaux); utilisez toujours la poignée auxiliaire E ③ ④ ⑤ et adoptez une position de travail stable et sure
- Débranche toujours l'outil avant tout réglage ou changement d'accessoire

UTILISATION

Marche/arret ⑥
- Blocage de l'interrupteur pour marche continue ⑦
Réglage de la vitesse pour démarrage doux ⑧
Inversion du sens de rotation ⑨

• quand l'outil n'est pas reglé exactement sur la position gauche/droite, il ne peut être mis en marche

! inversez uniquement le sens de rotation lorsque l'outil est à l'arrêt complet

• Perçage normal/vissage à la fonction de perçage de martelage 10

! sélectionnez la fonction de perçage uniquement lorsqu'el outil n'est pas sous tension et la fiche est débranchée

• Changement des embouts 11 12

• enforcez l'embout le plus profundément possible dans le mandrin
  ! ne pas utiliser des embouts avec une queue endommagée

• Réglage de la profondeur de perçage 13
  Eclairage G 14 (6390)

• Tenue et guidage de l'outil 15

! lorsque vous travailliez, tenez toujours l'util par la(les) zone(s) de couleur grise

• utilisez toujours la poignée auxiliaire E (peut être réglee comme illustré)
• tenez les fentes de ventilation dégagées
• ne pas appuyez trop fortement sur l'outil; laisses l'outil travailler pour vous

CONSEILS D'UTILISATION

Utilisez les embouts appropriés 16

! utilisez seulement des embouts bien affués

Pour pearch dans le beton ou la maconnerie, une pression ferme sur l'outil est requise

• Quand vous-percez des métaux ferreux

• pour faire un gros trou, faites un avant-trou plus petit

• lubrifiez le foret de temps en temps

• Quand vous doivent voir une vis après d'une arête de bois ou à la fin d'une coupe transversale, il est préféroyable de faire un avant-trou afin d'éviter de faire croquer le bois

• Perçage sans éclat en bois ⑰

• Perçage sans poussières dans les murs 18
• Perçage sans poussières dans les plafonds 19
• Perçage des carreaux sans glisser 20
  Pour des suggestions complémentaires voyagez www.skileurope.com

• Niveau de vibrations
  Le niveau de vibrations émises indiqué au dos de ce manuel d'instruction (signalé par un astérisque) a été mesure conformément à l'essay normalisé de la norme EN 60745; il peut être utilisé pour comparer plusieurs outils et pour réaliser une évaluation préliminaire de l'exposition aux vibrations lors de l'utilisation de l'outil pour les applications mentionnées

• l'utilisation de l'outil dans d'autres applications, ou avec des accessoires différents ou mal entretenus, peut considérablement augmenter le niveau d'exposition

• la mise hors tension de l'outil et sa non-utilisation pendant qu'il est allumé peuvent considérablement réduire le niveau d'exposition
  ! protégez-vous contre les effets des vibrations par un entretien correct de l'outil et de ses accessoires, en gardant vos mains chaudes et en structurant vos schémas de travail

ENTRETIEN / SERVICE APRES-VENTE

• Gardez toujours vous outil et le cable propres (spécialement les aérations)
  ! débranche la fiche avant le nettoyage
• Si, malgré tous les soins apportés à la fabrication et au contrôle de l'outil, celui ci devait avoir un défaut, la réparation ne doit être confiée qu'à une station de service après-vente agrée pour outillage SKIL
• returnez l'outil non démontré avec votre prévue d'achat au revendeur ou au centre de service après-venture SKIL le plus proche (les adresses ainsi que la vue éclatée de l'outil figureur sur www.skileurope.com)

ENVIRONNEMENT

• Ne jetez pas les outils électriques, les accessoires et l'emballage dans les ordures menagères (pour les pays européens uniquement)

• conformément à la directive européenne 2002/96/EG relative aux déchets d'equipements électriques ou électroniques, et à sa transposition dans la législation nationale, les outils électriques usés doivent être collectés séparément et faire l'objet d'un recyclage respectieux de l'environnement

• le symbole ② vous le rappellera au moment de la mise au rebut de l'outil

（D）

Schlagbohrmaschine 6383/6386/6390

EINLEITUNG

CE DECLARATION DE CONFORMITE Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants EN 60 745, EN 55 014, conforme aux réglements 2006/95/CE, 2004/108/CE, 98/37/CE (jusqu'au 28.12.2009), 2006/42/CE (à partir du 29.12.2009).
BRUIT/VIBRATION Mesuré selon EN 60 745 le niveau de la pression sonore de cet outil est 101 dB(A) et le niveau de la puissance sonore 112 dB(A) (déviation standard: 3 dB), et la vibration / s^2 (methode main-bras).
Dossier technique auprès de: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.
