FTXR50EV1B9 - Climatiseur mural DAIKIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur mural
Marque	DAIKIN
Modèle	FTXR50EV1B9
Puissance de refroidissement (kW)	5.0
Puissance de chauffage (kW)	5.6
Alimentation électrique	220-240 V ~ 50 Hz
Dimensions unité intérieure (L x H x P, mm)	790 x 290 x 230
Dimensions unité extérieure (L x H x P, mm)	765 x 550 x 285
Poids unité intérieure (kg)	10
Poids unité extérieure (kg)	35
Réfrigérant	R410A (GWP 1975)
Fonctions principales	Refroidissement, Chauffage, Déshumidification “SARARA”, Humidification “URURU”, Purification d’air par ioniseur Flash, Aération alimentation air frais, Antimoisissure, Élimination moisissure
Modes de fonctionnement	Auto, Refroidissement, Chauffage, Déshumidification, Humidification, Puissant, Sommeil confort, Aération absence domicile, Minuteries
Filtres	Filtre à air, Filtre purificateur d’air photocatalytique à apatite de titane, Filtre désodorisant pour ioniseur, Filtre d’entrée d’air
Entretien et nettoyage	Nettoyage régulier du filtre à air, du filtre purificateur, du filtre désodorisant et de l’ioniseur ; remplacement périodique des filtres (tous les 3 ans)
Sécurité	Arrêt automatique en cas d’anomalie, dispositifs de protection contre les surtensions, dégivrage automatique, verrouillage enfant
Pièces détachées et réparabilité	Filtres disponibles (références KAF974B42S, KAF963A43) ; ioniseur remplaçable ; contacter le service après-vente Daikin
Informations générales	Notice d’utilisation de 30 pages, télécommande sans fil incluse, niveaux sonores variables selon le mode

FOIRE AUX QUESTIONS - FTXR50EV1B9 DAIKIN

Comment nettoyer les filtres de mon climatiseur Daikin FTXR50EV1B9 ?

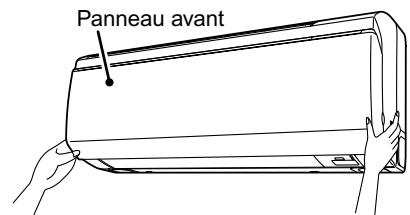

1. Arrêtez l'appareil et débranchez-le. Ouvrez le panneau avant, retirez les filtres à air et lavez-les à l'eau tiède ou aspirez-les. Pour le filtre purificateur d'air photocatalytique à apatite de titane et le filtre désodorisant, trempez-les dans de l'eau tiède pendant 10-15 minutes. L'ioniseur peut être trempé dans de l'eau tiède avec un détergent neutre pendant environ 1 heure. Laissez sécher complètement avant de remonter.

Que signifie le code d'erreur UA sur l'afficheur ?

Le code UA indique une « Erreur de combinaison unité intérieure / unité extérieure ». Vérifiez que les unités sont bien appairées et que la communication est correcte. Contactez un technicien agréé Daikin si le problème persiste.

Comment utiliser le mode Puissant ?

Appuyez sur la touche + pendant le fonctionnement. Le mode Puissant augmente au maximum l'effet de refroidissement ou de chauffage pendant 20 minutes, puis revient automatiquement au mode précédent. Ce mode n'est pas disponible si l'unité est arrêtée.

Pourquoi l'unité extérieure émet-elle de l'eau ou de la vapeur ?

En mode chauffage, l'eau ou la vapeur provient du dégivrage du givre sur l'unité extérieure. En mode refroidissement, l'humidité de l'air se condense sur les tuyaux et s'écoule. C'est normal.

Comment régler la minuterie marche/arrêt ?

Assurez-vous que l'horloge est réglée. Appuyez sur OFF pour la minuterie d'arrêt ou sur ON pour la minuterie de marche. Utilisez les touches SELECT pour ajuster l'horaire par paliers de 10 minutes. Validez en appuyant à nouveau sur la touche correspondante. Pour annuler, appuyez sur CANCEL.

Qu'est-ce que le mode Élimination moisissure ?

Ce mode déshumidifie l'air en continu pendant au moins 3 heures pour empêcher la formation de moisissures. Activez-le en appuyant longuement (2 secondes) sur la touche MOLD alors que l'unité est à l'arrêt. Utilisez-le lorsque la pièce est inoccupée.

L'odeur de brûlé se dégage de l'unité intérieure, que faire ?

Arrêtez immédiatement l'appareil et mettez l'interrupteur général sur ARRÊT. Une odeur de brûlé peut indiquer un problème électrique. Contactez votre revendeur Daikin ou un technicien agréé. N'essayez pas de réparer vous-même.

Comment économiser de l'énergie avec ce climatiseur ?

Fermez les fenêtres et rideaux pour limiter les pertes thermiques. Nettoyez régulièrement les filtres. Évitez de trop refroidir ou chauffer : une température modérée (24-26°C en été, 20-22°C en hiver) réduit la consommation. Utilisez le mode Sommeil confort la nuit et désactivez l'interrupteur général lorsque l'appareil n'est pas utilisé pendant longtemps.

Le volet horizontal ne bouge pas, est-ce normal ?

Vérifiez que la télécommande est bien dirigée vers l'unité et que les piles sont en état. Si le volet reste bloqué, essayez de réinitialiser l'appareil en mettant l'interrupteur général sur ARRÊT puis sur MARCHE. Si le problème persiste, contactez un technicien.

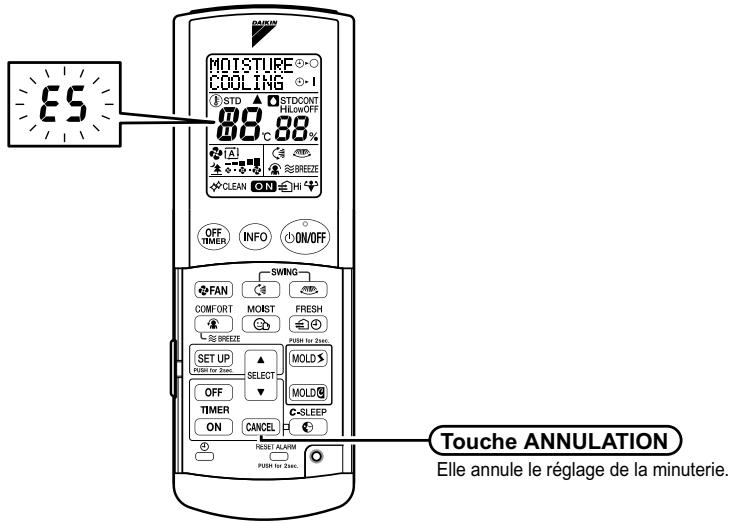

Comment interpréter les codes d'erreur affichés sur la télécommande ?

Maintenez enfoncée la touche CANCEL pendant 5 secondes pour afficher le code d'erreur à la place de la température. Consultez le tableau des codes en page 29 de la notice. Par exemple, U0 indique un manque de réfrigérant, AH une panne de l'ioniseur. Pour effacer l'affichage, maintenez à nouveau la même touche 5 secondes.

MODE D'EMPLOI FTXR50EV1B9 DAIKIN

À LIRE avant d'utiliser l'appareil

Mesures de sécurité 2

Noms des pièces 3

Préparation avant utilisation 5

Fonctionnement

Mode REFROIDISSEMENT • DESHUMIDIFICATION "SARARA" 7

Mode CHAUFFAGE·HUMIDIFICATION“URURU” 8

Mode AUTO 9

Mode d'humidification. 9

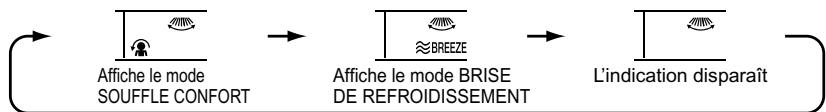

RéGLAGE DU SENS DE DIFFUSION DE L'AIR·MODE SOUFFLE CONFORT·BRISE DE REFROIDISSEMENT· DÉBIT D'AIR 10

Mode PURIFICATION DE L'AIR PAR IONISEUR FLASH AÉRATION ALIMENTATION AIR FRAIS 11

Mode ÉLIMINATION MOISISSURE 16

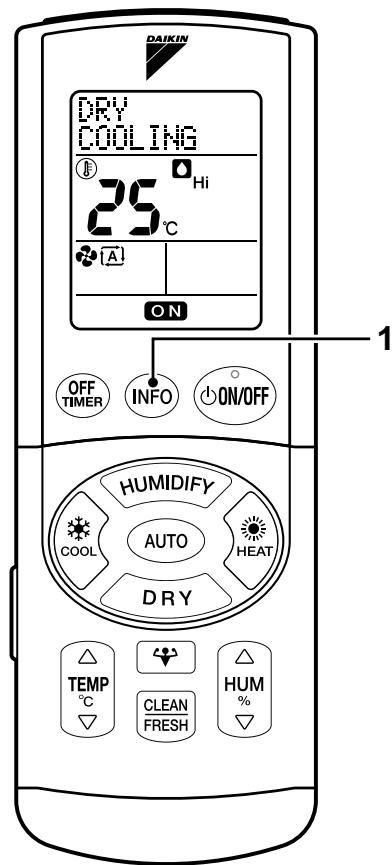

AFFICHEUR D'INFORMATION 16

Entretien

Soin et nettoyage 17

GUIDE de dépannage

Guide de démarrage 25

Mesures de sécurité

• Ce manuel doit être à portée de la main de l'opérateur.
• Lisez attentivement ce manuel avant de mettre l'unité en marche.
• Pour des raisons de sécurité, l'opérateur doit lire attentivement les précautions suivantes.
• Les précautions continues dans ce manuel sont classées sous AVERTISSEMENT et ATTENTION. Veillez à respecter toutes les précautions ci-dessus : elles sont toutes essentielles à la sécurité.

Avertissement

Si vous ne respectez pas scrupuleusement ces instructions, l'unité peut provoquer des dommages matériels, corporels, voir la mort.

Attention

Si vous ne respectez pas scrupuleusement ces instructions, l'unité peut provoquer des dommages matériels ou corporels mineurs.

Avertissement

• Afin d'éviter un incendie, une explosion ou des blessures, n'utilisez pas l'unité en présence de gaz nocifs, inflammables ou corrosifs, à proximité de l'unité. L'exposition prolongée au flux d'air est nuisible à la santé.
• N'insérez pas vos doigts, de tiges ou d'autres objets dans la sortie ou l'entrée d'air. Le ventilateur tournant à grande vitesse, vous pourriez vous blesser.
• Ne tentez pas de réparer, déplacer, modifier ou réinstaller le climatiseur vous-même. Un travail incorrect provoquera une électrocution, un incendie, etc. Pour les réparations et la réinstallation, demandez conseils et informations à votre revendeur Daikin.
• N'insérez ni doigts, ni pointes ni d'autres objets dans les pièces mobiles du panneau avant ou du panneau de sortie d'air. Le réfrigérant utilisé dans le climatiseur est sûr. Bien que des fuites soient peu probables, si, pour quelqu'une raison, le réfrigérant semble fuir dans la pièce, assurez-vous qu'il n'entre pas en contact avec la flamme d'un appareil de chauffage au gaz, au mazout ou d'une cuisinière à gaz.

Attention

• Pour éviter toute ALTERATION de la qualité, n'utilisez pas l'unité pour refroidir instruments de précision, alimentés, plantes, animaux ou œuvres d'art.
• N'exposez jamais directement les petits enfants, les plantes ou les animaux au flux d'air.
• Ne placez aucun appareil produisant des flammes dans la trajectoire du flux d'air diffuse par l'unité ni sous l'unité intérieure. La chaleur pourrait déformer l'unité ou la combustion pourrait être incomplète.
• Ne bloquez ni les entrées ni les sorties d'air. Tout obstacle au flux d'air peut provoquer une baisse de performances ou des problèmes.
• Ne vous mettez ni bout ni assis sur l'unité extérieure. Pour éviter de vous blesser, ne posez aucun objet sur l'unité et n'enlevez pas le carter de protection du ventilateur.
• Ne placez aucun objet craignant l'humidité sous l'unité intérieure ou extérieure. Dans certains cas, l'humidité de l'air peut former de la condensation et dégouliner.
• Après un certain temps d'utilisation, vérifie si le support et la fixation de l'unité ne sont pas endommagés.
• Ne touchez pas l'entrée d'air ni les ailettes en aluminium de l'unité extérieure. Vous pourriez vous blesser. L'appareil n'est pas conçu pour être utilisé par des jeunes enfants ou des personnes infirmes non surveillées.
• Les jeunes enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
• votre revendeur. Lors des réparations accompagnant l'ajout de réfrigérant, vérifiez le contenu des réparations avec notre équipe d'entretien.
• Ne tentez pas d'installer le climatiseur vous-même. Un travail incorrect se soldera par une fuite d'eau, une électrocution ou un incendie. Pour l'installation, consultez votre revendeur ou un technicien qualifié.
• Pour éviter toute électrocution, brûlure ou blessure, si vous notez une anomalie telle qu'une odeur de brûlé, arrêtez le fonctionnement du climatiseur et mettez l'interrupteur sur Arrêt. Appelez ensuite votre revendeur, qui vous donnera des instructions.
• Selon l'environnement, il peut être nécessaire d'installer un disjoncteur de mise à la terre. L'absence d'un disjoncteur de mise à la terre peut provoquer une électrocution ou un incendie.
• Le climatiseur doit être mis à la terre. Une mise à la terre incomplète peut provoquer une électrocution. Ne raccordez pas la ligne de terre aux tuyaux de gaz, aux tuyaux d'eau, à un paratonnerre ou à la ligne de terre du téléphone.

Lieu d'installation.

Pour installer le climatiseur dans les types d'environnement suivants, consultez notre revendeur.

• Environnements huileux, avec de la vapeur ou de la suie.
• Environnements salins tels que les zones côtières.
• Environnement avec du gaz sulfuré comme après d'une source thermale.
• Environnement où de la neige peut bloquer l'appareil extérieur.

Le tuyau d'évacuation de l'appareil extérieur doit être placé dans une position offrant une bonne évacuation.

Tenez compte des nuisances sonores causées à votre voisinage.

Pour l'installation, CHOISSEZ un emplacement comme décrit ci-dessous.

• Pour éviter tout manque d'oxygène, aérez suffisamment la pièce si un appareil pourvu d'un brûleur est utilisé avec le climatisationur.
• Avant le nettoyage, veillez à arrêter le fonctionnement du climatiseur, mettez l'interrupteur sur Arrêt ou débranchez le cordon d'alimentation.
• Ne raccordez pas le climatiseur à une alimentation autre que celle qui est spécifiée. Ceci peut provoquer une panne ou un incendie.
• Placez le tuyau d'évacuation de manière à ce que l'écoulement soit régulier. L'écoulement incomplet peut mouiller la construction, le mobilier, etc.
• Ne placez pas d'objets à proximité directe de l'unité extérieure et ne laissiez pas les feuilles ou d'autres débris s'accumuler autour de l'unité. Les feuilles constituent un foyer pour les petits animaux qui peuvent ensuite pénétrer dans l'unité. Une fois entrés, ces animaux peuvent provoquer des dysfonctionnements, de la fumée ou un incendie lorsqu'ils entrent en contact avec des pièces électriques.
• N'utilise pas le climatiseur avec les mains mouillées.

• Ne lavez pas l'unité intérieure avec trop d'eau, n'utilisez qu'un chiffon légèrement humide.
• Ne posez pas de récipients contenant de l'eau ni d'autres objets sur l'unité. L'eau pourrait pénétrer dans l'unité, détériorer les isolants électriques et provoquer une électrocution.
• Un emplacement suffisamment solide pour supporter le poids de l'appareil et qui n'amplifie pas les bruits ou les vibrations lors du fonctionnement.
• Un emplacement à partir duquel la sortie d'air de l'appareil extérieur ou le bruit produit ne dérangera pas le voisinage.

Travail électrique.

• Pour l'alimentation électrique, utilisez un circuit d'alimentation séparé, réservé au climatisationur.

Déplacement du système.

• Le déplacement du climatiseur requiert connaissances et compétences spécifiques. Veuillez consulter votre revendeur si vous devez le déplacer pour déménagement ou réorganisation.

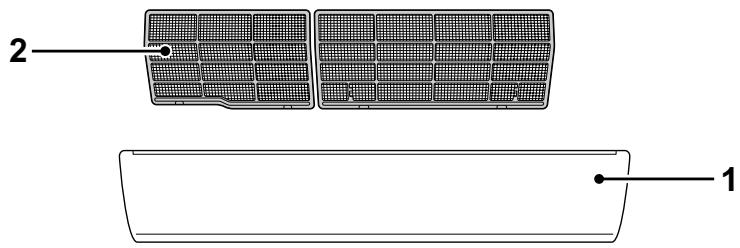

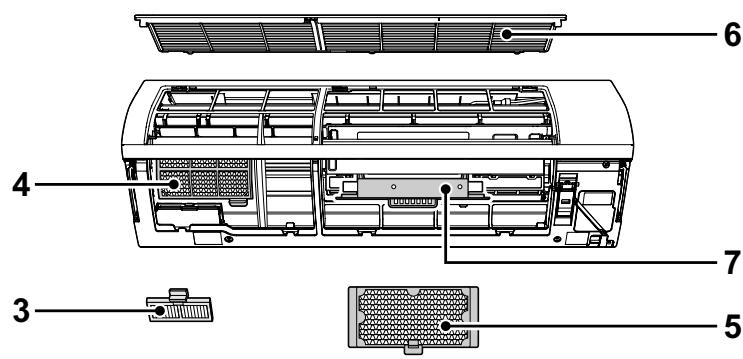

Unité intérieure

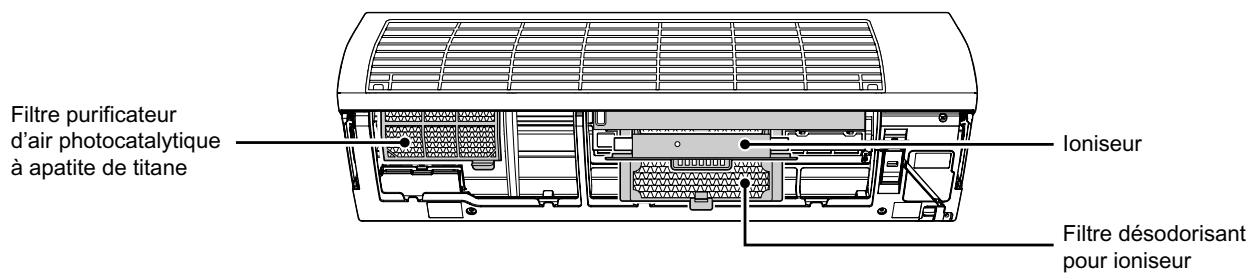

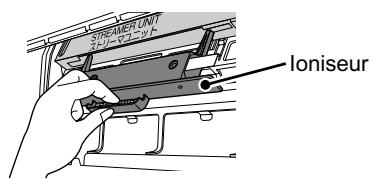

1. Ioniseur : (page 20-22.)

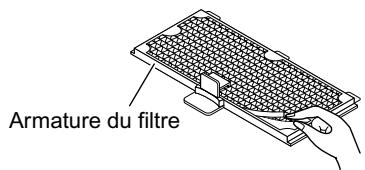

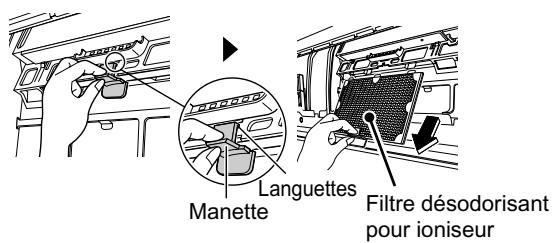

2. Filtre désodorisant pour ioniseur (Noir)
3. Entrée d'air
4. Panneau avant
5. Panneau supérieur
6. Filtre à air (Bleu clair): (page 19.)

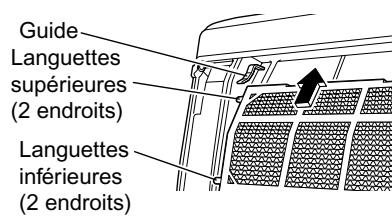

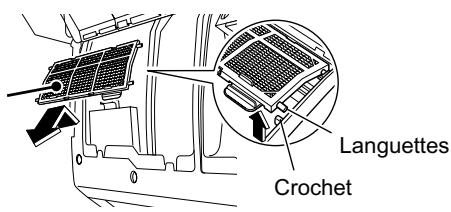

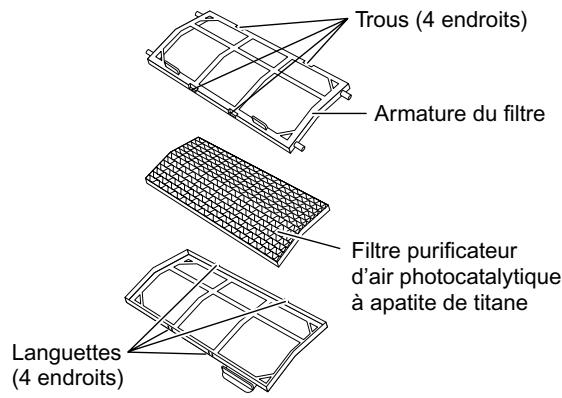

7. Filtre purificateur d'air photocatalytique à apatite de titane (Noir): (page 20-22.)

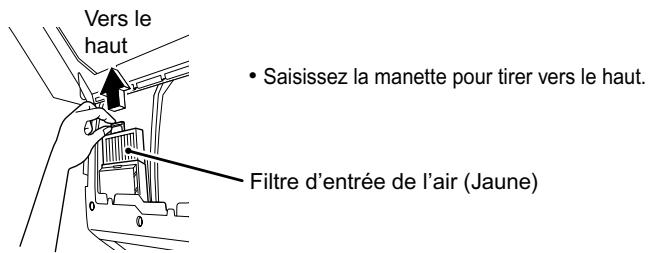

8. Filtre d'entrée de l'air (Jaune): (page 23.)
9. Volet horizontal: (page 10.)
10. Volet vertical:
11. Dans la sortie d'air. (page 10.)

11. Sortie d'air

1. Capteur d'humidité ambiant:
2. Il capte l'humidité ambience autour de l'unité intérieure.
3. Capteur de température ambiante:
4. Il capte la température ambiante autour de l'unité intérieure.
5. Afficheur
6. Interrupteur MARCHE/ARRÉT de l'unité interieure:
7. Appuyez une fois sur cette touche pour mettre en marche. Appuyez à nouveau sur cette touche pour l'arrêter.
8. Lampe témoin à plusieurs couleurs:
9. La couleur du témoin change avec le fonctionnement.
10. CHAUFFAGE. Rouge HUMIDIFICATION "URURU" CHAUFFAGE HUMIDE............ Orange
11. REFROIDISSEMENT Vert
12. DÉSHUMIDIFICATION "SARARA" / REFROIDISSEMENT DÉSHUMIDIFICATION...... Jaune
13. La couleur du félon change aussi selon la qualité du fonctionnement.
14. PURIFICATION DE L'AIR PAR IONISEUR FLASH/ AERATION ALIMENTATION AIR FRAIS.... Blanc (Uniquement pendant les 2 premières secondes de fonctionnement du climatiseur.)
15. Témoin de MINUTERIE (Orange): (page 12.)
16. Témoin d'Humidification (Vert): (page 9.)
17. Récepteur de signaux:
18. Reçoit / envoie les signaux de/vers la télécommande.
19. La lampe témoin à plusieurs couleurs clignote en émettant un bip pour signaler la réception des signaux.
20. Début du fonctionnement......... deux bips
21. Modification des paramètres...... un bip
22. Arrêt............ un long bip

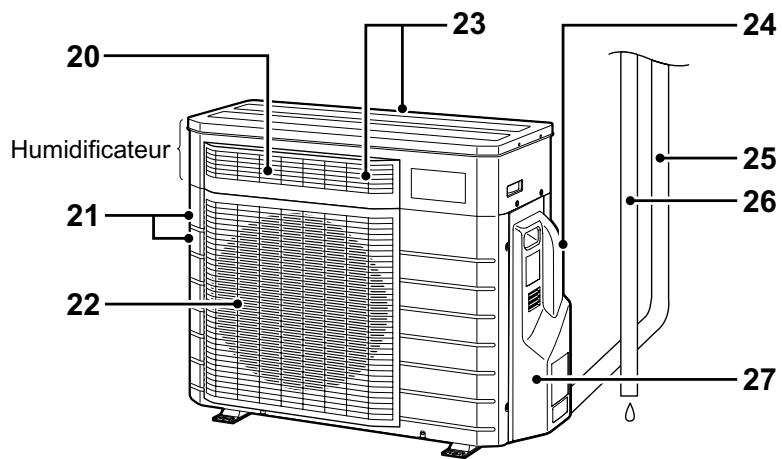

Unité extérieure

20. Sortie d'air de l'humidificateur: (Avant) 21. Entrée d'air: (Dos et côte gauche) 22. Sortie d'air 23. Entrée d'air de l'humidificateur: (Avant et arrêté) 24. Capteur de température extérieure:

• Il capte la température autour de l'unité extérieure. (Arrière)
• Tuyauterie réfrigérante, tuyau flexible humidificateur et câble de connexion des unités entre elles.
• Tuyau d'évacuation flexible: Évacue l'eau sortant de l'unité intérieure.
• Borne de terre:
• Elle est située à l'intérieur de ce couvercle.

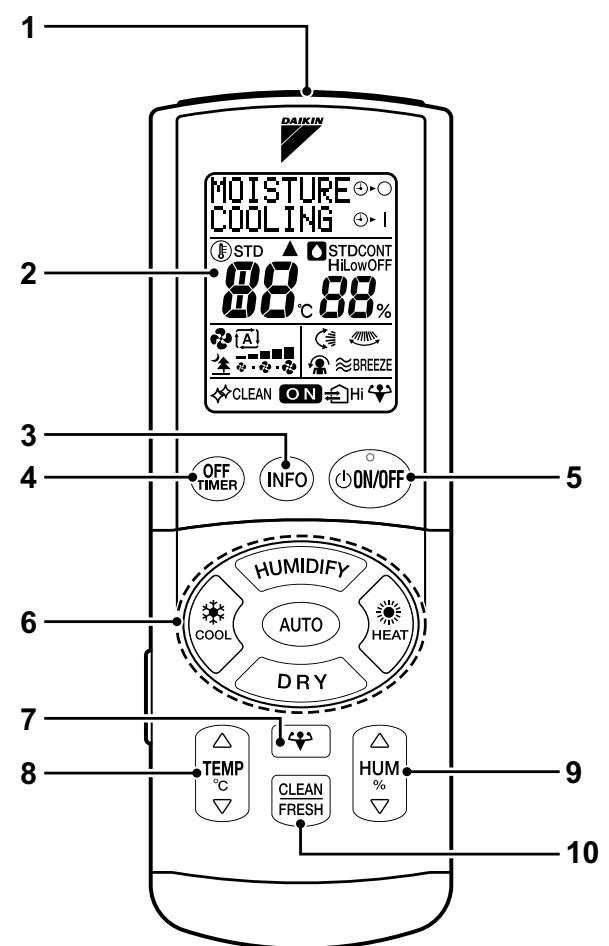

Unité Intérieure

2. Afficheur:

• Affiche les paramètres adoptés. (Sur cette figure, chaque élément est illustré avec son afficheur activé pour faciliter les explications.) * Le film protecteur de l'afficheur le protège contre les égratignures. Enlevez-le avant l'usage.

• Affiche la température ambiante et l'humidité et la température extérieure. (page 16.)

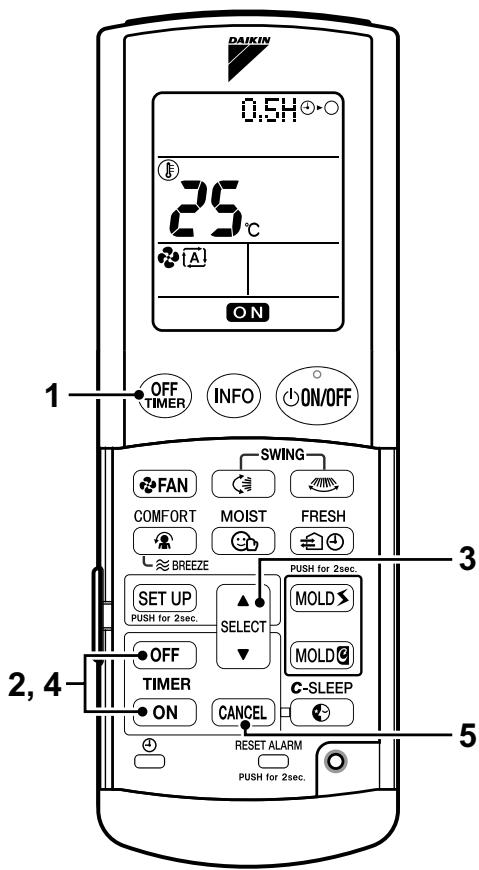

4. Touche minuterie arrêt décompte:

• Règle l'horaire d'arrêt. (page 12.)

5. Touche MARCHE/ARRET:

• Arrête le fonctionnement. Choisis avec la touche de fonctionnement direct. Une autre pression de cette touche fait repartir le même mode de fonctionnement.

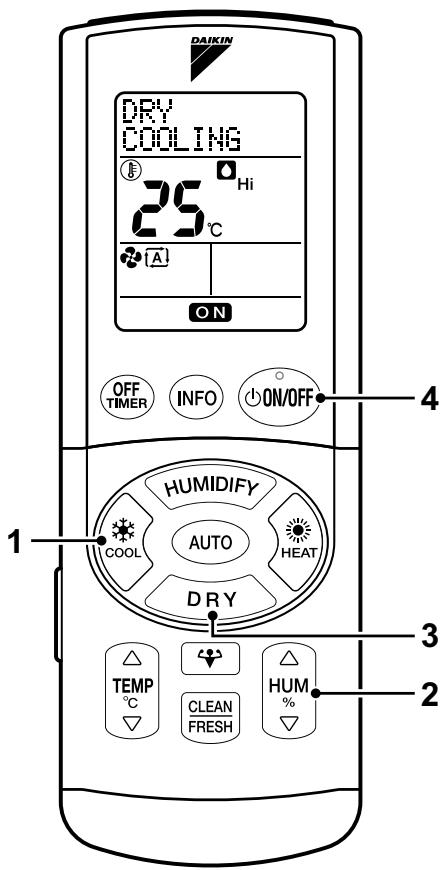

6. Touche de fonctionnement direct:

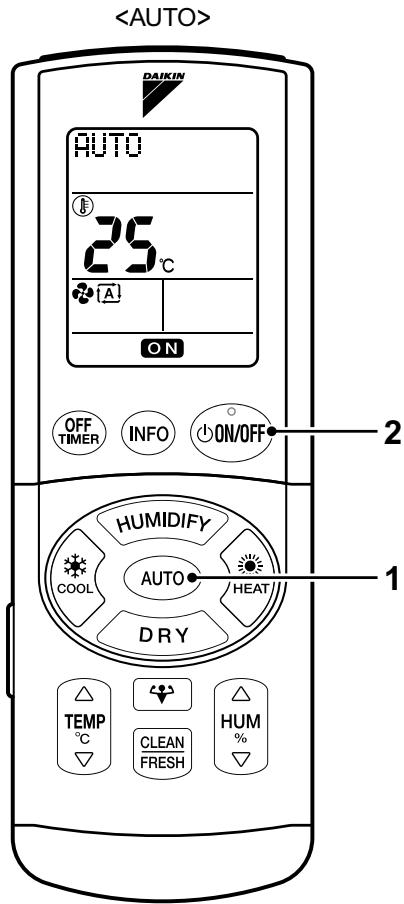

• Touche AUTO (page 9.)
• Touche HUMIDIFICATION "URURU" (page 8.)
• Touche CHAUFFAGE (page 8.)
• Touche DÉSHUMIDIFICATION "SARARA" (page 7.)
• Touche REFROIDISSEMENT (page 7.)

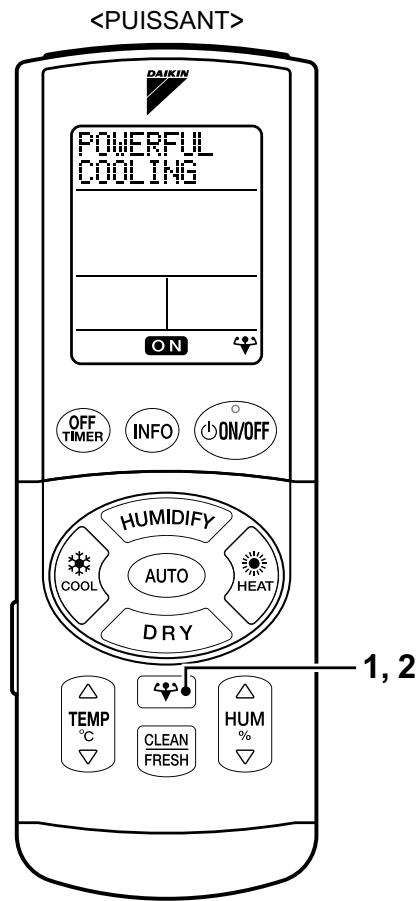

7. Touche puissant:

• Augmente le chauffage ou le refroidissement. (Annulé après 20 minutes.) (page 13.)

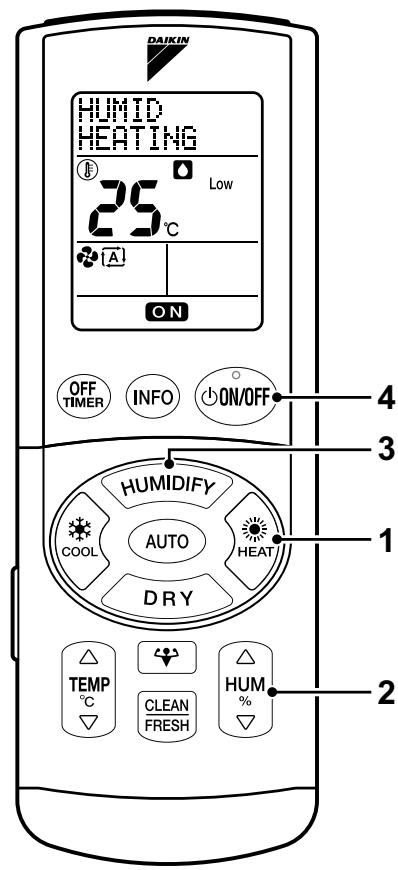

8. Touches de réglage de la TEMPERATURE:

• Elles permettent de modifier le réglage de la température.

9. Touches HUMIDITE:

• Elles permettent de modifier le réglage de l'humidité.

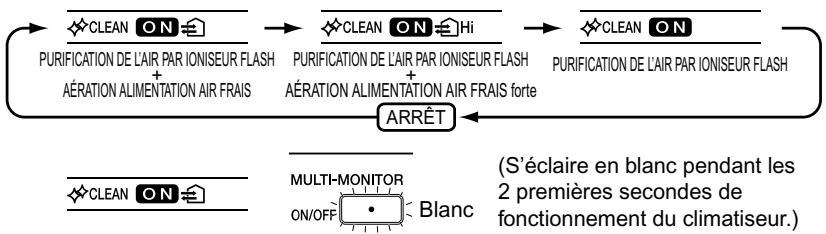

0. Touche purification d'air par ioniseur flash/aération alimentation air FRAIS:

• Nettoie l'air ambiant. (page 11.)

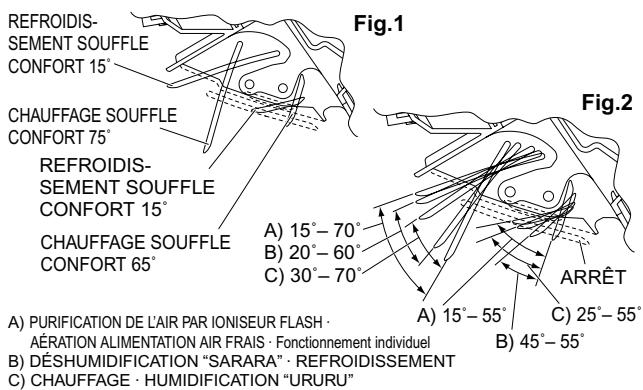

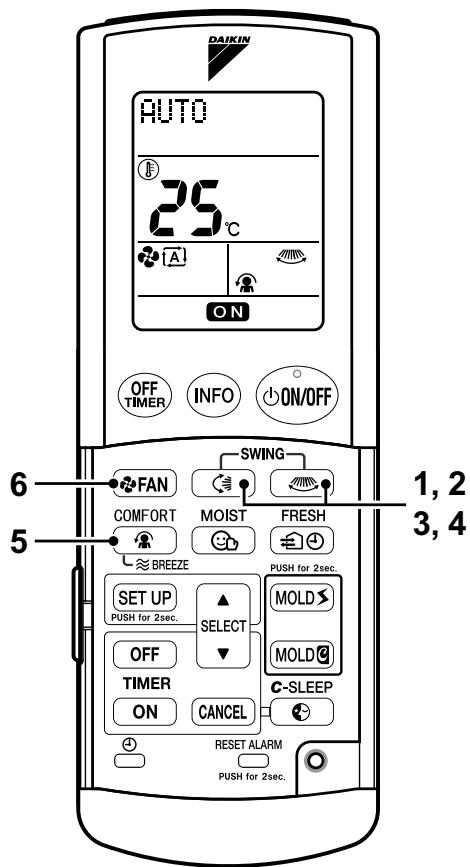

1. Touche SENS de diffusion de l'air/debit d'air/souffle confort/brise de refroidissement:

• Régule le sens et le volume d'air. (page 10.)

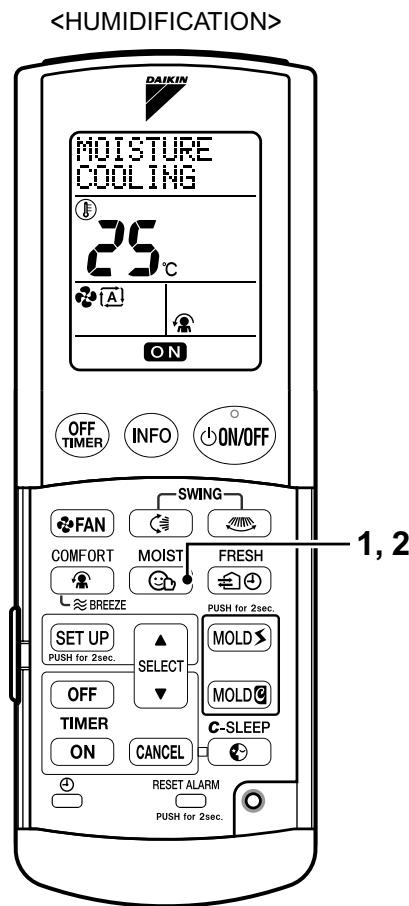

2. Touche humidification:

• Maintenez un degré d'humidité élevé pour humidifier votre peau. (page 9.)

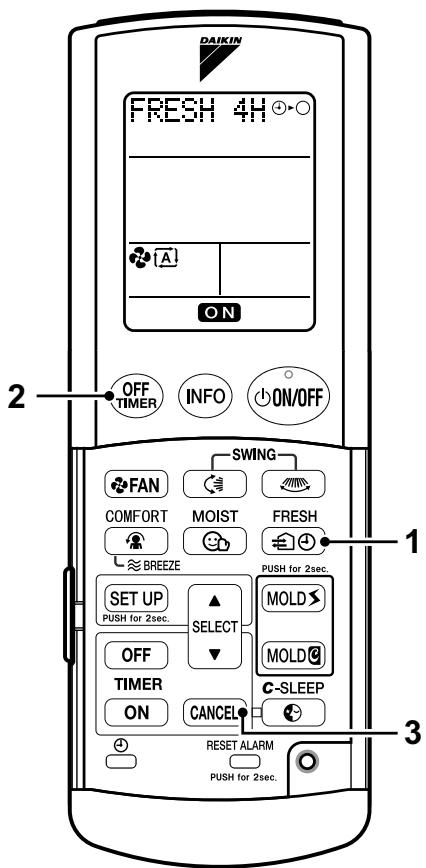

3. Touche aeration absence domicile:

Aérez la pièce en votre absence.

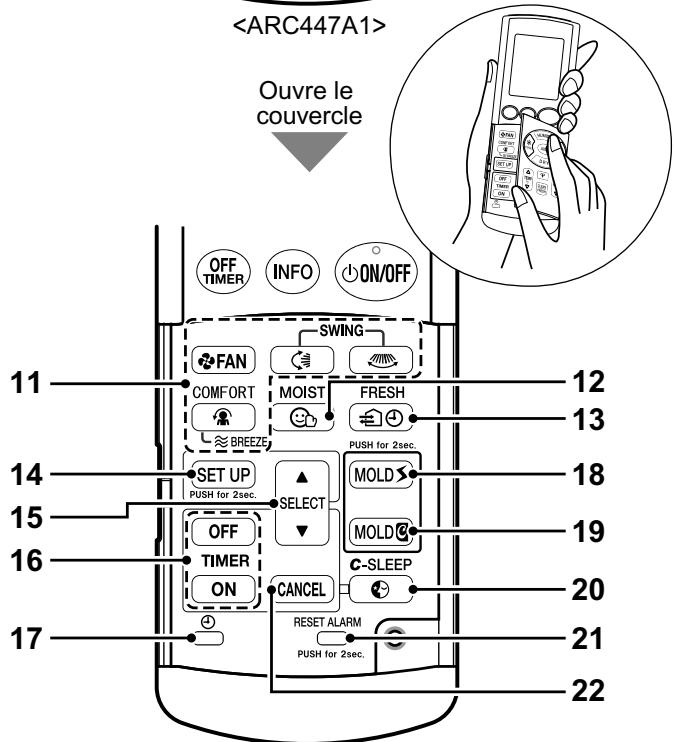

4. Touche configuration:

• Configurez le fonctionnement de l'appareil et l'afficheur de la télécommande à votre gré. (page 14.)

6. Touche de réglage de la minuterie:

• Règle l'horaire de marche et d'arrêt de la minuterie. (page 12.)

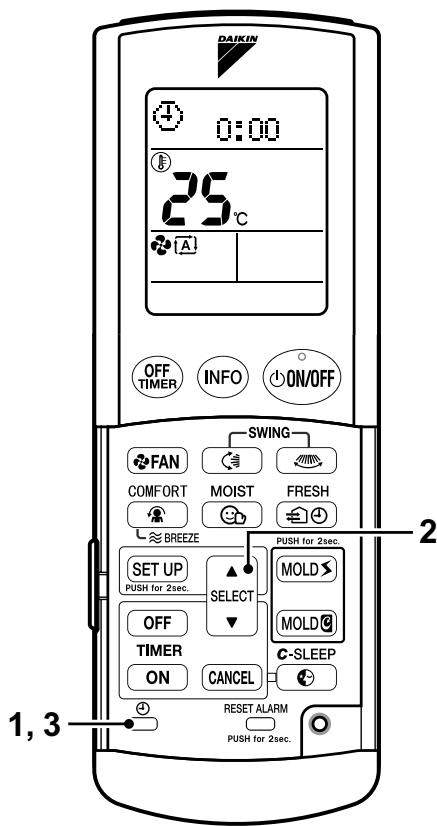

7. Touche horloge:

• Règle l'horaire réel. (page 6.)

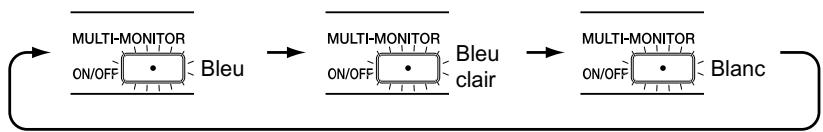

8. Touche élimination moisissure:

• Fait fonctionner en continu le déshumidificateur pour conserver l'air ambiant propre et sec. (page 16.)

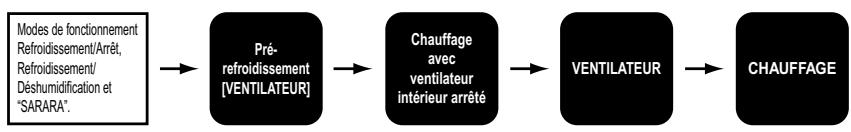

9. Touche antimoisissure:

• Sentez ce l'intérieur de l'appareil pour empêcher la formation de moisssure et de mauvaises odeurs. (page 15.)

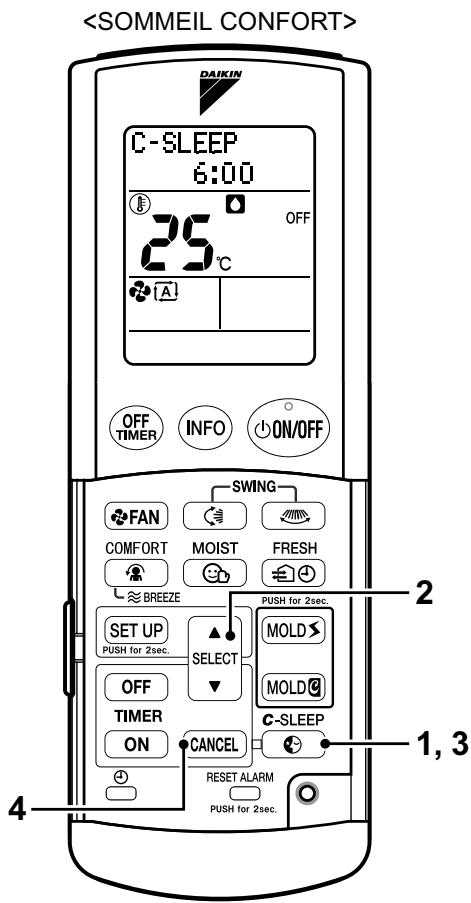

10. Touche sommeil confort:

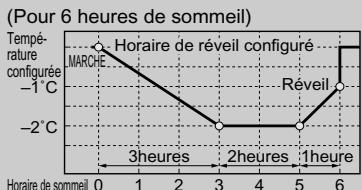

• Contrôle la température ambianté afin de garantir un sommeil comfortable et un réveil/agréable. (page 13.)

11. Touche REMISE à zéro:

• Remise à zéro de l'indicateur de nettoyage. (page 17.)

Installation des piles

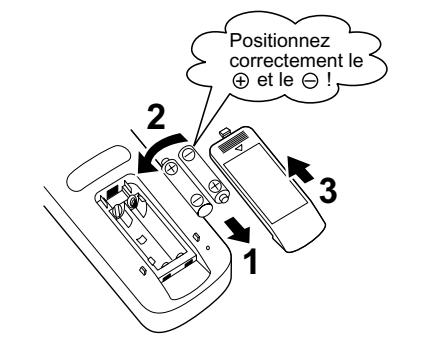

1. Appuyez d'un doigt sur et sortez le couvercle en le faisant glisser.
2. Installez 2 piles sèches AAA. LR03 (alcalines).
3. Remettre le couvercle en place.
4. Les lettres clignotent sur l'afficheur. Régler l'horaire réel. (page 6.)

Mode d'emploi

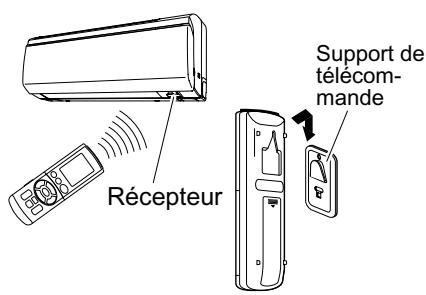

• Pour utiliser la télécommande, dirigez l'émetteur vers l'unité intérieure. Si un obstacle interrompt la transmission des signaux entre l'unité et la télécommande, par exemple un rideau, l'unité ne fonctionne pas.
• La distance maximale de communication est d'environ 7 mètres.
• Évitez de laisser tomber la télécommande. Évitez de la mouiller. (Le LCD pourrait s'abîmer.)

Fixation du support de télécommande au mur

1. Choisissez un endroit d’où les signaux peuvent atteindre l’unité.
2. Fixez le support de télécommande au mur ou sur un pilier à l'aide des vis fournies.
3. Enfilez dans les trous au dos de la télécommande les crochets du support de télécommande.

Mettez l'interrupteur sous tension

• En mettant l'interrupteur sous tension, le volet horizontal et le panneau avant s'ouvrent une fois et se referment. (Il ne s'agit pas d'un dysfonctionnement.)

Attention

• Pendant le fonctionnement (c'est-à-dire lorsque le panneau est ouvert ou en cours d'ouverture ou de fermeture), ne touchez pas le panneau avec les mains.

Attention

• Enveloppez les bornes avec du ruban isolant avant de vous débarrasser des batteries. Si vous mélangez les batteries avec d'autres batteries ou métaux, vous risquez de provoquer de la chaleur, une explosion ou un incendie.

• Les batteries fournies doivent servir tout de suite. Selon la date de production de votre climatiseur, ces batteries risquent de s'épuiser en moins d'un an.
• Les piles durent environ un an. Si l'affichage de la télécommande commence cependant à s'affaiblir et que la performance de réception se dégrade dans l'année, remplacez les deux piles par deux piles AAA. LR03 (alcalines) de la nouvelle taille.
• Remplacez les batteries par des batteries neuves du même type et remplacez les deux batteries en même temps.
• Les batteries proches de leur date de péremption doivent être remplacées plus tôt.
• Pour éviter les préjudices matériels ou physiques causés par les fuites ou l'explosion des batteries, sortez les batteries de l'unité si celle-ci ne sert pas pendant longtemps.

• La communication des signaux peut être perturbée si une lampe fluorescente à amorce électronique (par ex. une lampe inverter) se trouve dans la pièce. Dans ce cas, consultez votre revendeur.
• Si les signaux de la télécommande font fonctionner un autre appareil, déplacez ce dernier ou consultez votre revendeur.
• La lumière solaire directe sur l'émetteur/récepteur peut nuir au bon fonctionnement de l'unité.

Réglage de l'horloge

• Il est impossible de régler l'heure pendant le fonctionnement de l'unité.
• Appuyez sur “ ”.

Lâchez la touche.

0:00

s'affiche.

clignote.

1. Appuyez sur “SELECT” pour permettre l'horloge à l'heure.

• Si vous tenez la touche enfoncée, vous changez l'heure plus vite.
• Appuyez sur .

clignote.

s'affiche.

Le réglage est terminé.

Attention

Si un message autre que l'horaire apparait sur l'afficheur à l'étape 1 du réglage, n'appuyez pas sur la touche pendant environ 60 secondes. L'afficheur redevient normal.

Trucs pour économiser de l'énergie

• Évitez de trop refroidir (chauffer) la pièce. En choisissant une température modérée, vous économisez de l'énergie.
• Fermez les fenêtres avec des volets ou des rideaux.

En empêchant la lumière solaire ou l'air extérieur de pénétrer, vous augmentez l'effet de refroidissement (chauffage). - Les filtres à air colmatés nuisent au bon fonctionnement de l'unité et font gaspiller de l'énergie. Nettoyez régulièrement le filtre.

Remarques importantes

• Le climatiseur consomme de l'énergie même s'il ne fonctionne pas.
• Si vous ne devez pas utiliser le climatiseur pendant un certain temps, par exemple au printemps ou en automne, désactivez l'interrupteur.
• Lorsque la température extérieure est inférieure à -15°C, activez l'interrupteur 1 heure au moins avant le démarrage.

(Cela permet de faire chauffer le compresseur.)

Conditions de fonctionnement

• En faisant fonctionner la climatisation dans les conditions ci-dessous, vous provoquez le déclenchement des dispositifs de sécurité et l'arrêt de l'unité. En outre, des condensats risquent de se former sur l'unité intérieure et de dégoutter. (Fonctionnement DÉSHUMIDIFICATION/REFROIDISSEMENT)

REFROIDIS-SEMENT	Température extérieure: de -10 à 43°C Température ambiente: de 18 à 32°C Humidité extérieure: 80% maxi	CHAUFF-AGE	Température extérieure: de -20 à 24°C Température ambiente: de 10 à 30°C Humidité extérieure: 70% maxi
DéSHUMIDIFICATION	Température extérieure: de 10 à 42°C Température ambiente: de 18 à 30°C Humidité extérieure: 80% maxi	HUMIDIFICA-TION	Température extérieure: de -10 à 24°C Température ambiente: de 12 à 30°C Humidité extérieure: 70% maxi

Taux d'humidité réalisable

• La capacité d'humidification diminue lorsque la température extérieure et le taux d'humidité sont faibles.

(Cf. la fig. 1.)

Fig. 1 Taux d'humidité réalisable

Conditions;

Modèle: FTXR50EV1B

Réglage de la température ambiante: 20°C

Débit d'air: Maxi

Volume de la pièce : 120m³

Débit du changement d'air : 0,5/hour

Longueur du tuyau flexible d'humidification : 7,5m

Mode refroidissement

Pour abaisser la température

1. Appuyez sur “ ( \ cool ) ”

Pour abaisser la température et l'humidité

1. Appuyez sur “ HUM % ”

• Nous vous recommandons de passer en mode REFROIDISSEMENT si vous pouvez abaisser la température si possible pendant le mode REFROIDISSEMENT DÉSHUMIDIFICATION.

Mode déshumidification "SARARA

Pour diminuer l'humidité

1. Appuyez sur "DRY".

Pour modifier le débit et le sens de diffusion de l'air (page 10.)

• Le débit d'air est régulé sur "AUTO" en mode REFROIDISSEMENT, DÉSHUMIDIFICATION ou DÉSHUMIDIFICATION "SARARA". Le débit d'air ne peut pas être modifié.

Pour arrêter le fonctionnement

1. Appuyez sur “(ON/OFF)”.

La lampe témoin à plusieurs couleurs de l'unité s'éteint.

Pour modifier le réglage de la température ou de l'humidité

	REFROIDISSEMENT	REFROIDISSEMENT DÉSHUMIDIFICATION	DÉSHUMIDIFICATION
TEMP°C	18°C - 32°C		-3°C - STD
HUM% %	OFF	HIGH ⇌ STD ⇌ LOW ⇌ CONT	HIGH ⇌ STD ⇌ LOW ⇌ CONT
MULTI-MONITOR ON/OFF	Vert	Jaune

Remarque

■ Remarque sur la touche de MARCHE/ARRÉT

• En appuyant sur " (\left( \begin{array}{lll} \bullet & \bullet & \bullet \ \bullet & \bullet & \bullet \ \bullet & \bullet & \bullet \ \bullet & \bullet & \bullet \ \bullet & \bullet & \bullet \ \bullet & \bullet & \bullet \ \bullet & \bullet & \bullet \ \bullet & \bullet & \bullet \ \bullet & \bullet & \bullet \ \bullet & \bullet & \bullet \ \bullet & \bullet & \bullet \ \bullet & \bullet & \bullet \ 0 & 0 & 0\ 0 & 0 & 0\ 0 & 0 & 0\ 0 & 0 & 0\ 0 & 0 & 0\ 0 & 0 & 0\ 0 & 0 & 0\ 0 & 0 & 0\ 0 & 0 & 0\ 0 & 0 & 0\ 0 & 0 & 0\ 0 & 0 & 0\

Remarque sur le refroidissement

• Ce climatiseur refroidit la pièce en soufflant de l'air chaud hors de la pièce, par conséquent si la température extérieure est élevée, ses performances diminuent.

Remarque sur le REFROIDISSEMENT DÉSHUMIDIFICATION

• En appuyant sur la touche humidité en mode REFROIDISSEMENT, vous regléz l'unité sur REFROIDISSEMENT DÉSHUMIDIFICATION.
• Élimine davantage d'humidité que le mode REFROIDISSEMENT ordinaire. Nous vous recommandons cependant de régler la température légèrement au-dessous de la température ambiante pour diminuer l'humidité car ce fonctionnement ne prévoit pas de chauffage supplémentaire de l'air.

■ Remarque sur la DESHUMIDIFICATION “SARARA”

• Élimine l'humidité en abaissant moins la température ambiante grâce au chauffage supplémentaire de l'air.
• Ce passage du mode de fonctionnement REFROIDISSEMENT au mode DÉSHUMIDIFICATION "SARARA" peut augmenter provisoirement l'humidité.

Mode chauffage

Pour élever la température

1. Appuyez sur “HEAT”

Pour augmenter la température et l'humidité

1. Appuyez sur “HUM %”.

Mode humidification "URURU

Pour augmenter l'humidité

1. Appuyez sur "HUMIDIFY".

Pour modifier le début et le sens de diffusion de l'air (page 10.)

Pour arrêter le fonctionnement

1. Appuyez sur “(ON/OFF)”.

La lampe témoin à plusieurs couleurs de l'unité s'éteint.

Pour modifier le réglage de la température ou de l'humidité

	CHAUFFAGE	CHAUFFAGE HUMIDE	HUMIDIFICATION
TEMP	10°C - 30°C		——
HUM	OFF	LOW ⇌ STD ⇌ HIGH ⇌ CONT	LOW ⇌ STD ⇌ HIGH ⇌ CONT
MULTI-MONITOR	Rouge	Orange

Remarque sur le mode chauffage

• Etant donné que ce climatiseur chauffe la pièce en prélevant de la chaleur de l'extérieur vers l'intérieur, la capacité de CHAUFFAGE diminue lorsque la température extérieure est faible. Si l'effet de CHAUFFAGE est insuffisant, il est recommandé d'utiliser un autre appareil de CHAUFFAGE en combinaison avec le climatiseur.
• La pompe de chaleur réchauffe la pièce en faisant circuler de l'air chaud tout autour de la pièce. Après le démarriage du mode CHAUFFAGE, il faut attendre un peu avant que la pièce ne soit chaude.
• En mode CHAUFFAGE, du givre peut se former sur l'unité extérieure et diminuer la puissance de CHAUFFAGE. Dans ce cas, le système passe en mode dégivrage pour éliminer le givre.
• Pendant le mode Dégivrage, aucun air chaud ne sort de l'unité intérieure.

Remarque sur les modes chauffage HUMIDE et humidification “URURU

• La capacité d'humidifier de l'unité chute lorsque la température extérieure et l'humidité sont basses ou lorsque le réglage de la force du ventilateur est bas.
• Le bruit du fonctionnement est plus élevé qu'en mode CHAUFFAGE normal.
• Les odeurs ou le bruit provenant de l'extérieur peuvent être capturés parce que l'air extérieur est chauffé par le réchauffeur et l'humidité produite pénétre dans la pièce pour effectuer l'humidification.
• Il arrive que le haut de l'unité extérieure chauffe pendant le fonctionnement, mais ce n'est pas un dysfonctionnement.
• Le bruit du fonctionnement varie en fonction de la température et de l'humidité extérieures. (L'alimentation en eau n'est pas nécessaire car l'humidité apportée par l'air extérieur et introduit dans la pièce.)

Remarque sur le mode humidification “URURU

• Permet de régler l'humidification ambianté uniquement en fonction de votre choix.
• Lorsque la température ambiente diminue, un léger chauffage reste activé pour continuer l'humidification.

Mode AUTO

Si vous appuyez sur la touche AUTO, le climatiseur se met en marche en fonction des conditions ambiantes en mode automatique.

1. Appuyez sur "AUTO".

CHAUFFAGE

: Rouge

• REFROIDISSEMENT: Vert
• La couleur de la lampe témoin à plusieurs couleurs varie en fonction du fonctionnement réel.
• Si vous appuyez sur la touche AUTO, la couleur correspondant au mode sélectionné par le climatiseur s'éclaire.

Pour modifier le début et le sens de diffusion de l'air (page 10.)

Pour arrêter le fonctionnement

1. Appuyez sur “(ON/OFF)”.

La lampe témoin à plusieurs couleurs de l'unité s'éteint.

Pour modifier le réglage de la température

Remarque

Remarque sur le mode AUTO

• En fonctionnement AUTO, le système sélectionne un mode de fonctionnement approprié (REFROIDISSEMENT ou CHAUFFAGE) suivant la température ambiente lors de la mise en marche.
• Le système re-sélectionne automatiquement le réglage à intervalles réguliers pour que la température ambiante soit cette chose par l'utilisateur.
• Si vous n'aimez pas le fonctionnement AUTO, vous pouvez sélectionner manuellement le mode de fonctionnement et le réglage de votre choix.

Mode humidification

Ce mode humidifie votre peau.

1. Appuyez sur " " pendant le fonctionnement.

• Les réglages du début d'air et du sens de diffusion de l'air passent respectivement en mode auto et en MODE SOUFFLE CONFORT.
• En mode HUMIDIFICATION il est impossible de sélectionner le mode BRISE DE REFROIDISSEMENT.

Pour modifier le réglage de la température.

• Les mêmes changements qu'en modes REFROIDISSEMENT ou CHAUFFAGE sont possibles. (page 7, 8.) L'humidité et le débit d'air ne peuvent pas être modifiés.

Pour modifier le sens de diffusion de l'air (page 10.)

• Le sens de diffusion de l'air recommandé est le MODE SOUFFLE CONFORT, mais on peut le modifier.

Pour annuler le mode HUMIDIFICATION

1. Appuyez à nouveau sur "00".
2. Le mode de fonctionnement revient au mode précédent. Le temps de plusieurs couleurs de l'unité revient à la couleur précédente.
3. Le témoin HUMIDE de l'unité s'éteint.

Remarque

■ Remarque sur le mode HUMIDIFICATION

L'humidité relative est plus élevée qu'en mode normal. - Peut être utilisé pour le REFROIDISSEMENT, LE REFROIDISSEMENT DÉSHUMIDIFICATION, LE CHAUFFAGE ET LE CHAUFFAGE HUMIDE. - Le bruit du fonctionnement est légèrement plus fort.

Réglage du SENS de diffusion de l'air·mode souffle confort·brise de refroidissement·débit d'air

En réglant le sens de diffusion de l'air et le débit d'air, vous obtenez une diffusion de l'air plus confortable.

Pour modifier le sens de diffusion de l'air en vertical ou horizontal

1. Appuyez sur " " ou sur " " pendant le fonctionnement.

(En cas de sens vertical) • L'indication du sens de diffusion de l'air s'affiche.

Les volets horizontal et vertical bougent respectivement verticalement et horizontalement de façon automatique.

Si vous pouvez fixer le sens de diffusion de l'air

1. Appuyez à nouveau sur " SOUFFLE 3-D " ou sur " SOUFFLE 3-D ".

Pour utiliser le souffle en 3-d

1. Appuyez sur ou sur pendant le fonctionnement.

• L'indication du sens de diffusion horizontal et vertical s'affiche.

Les volets horizontal et vertical bougent alternativement.

Pour annuler le souffle en 3-d

1. Appuyez à nouveau sur “ SOUFFLE ” ou sur “ SOUFFLE ”.

Mode souffle confort et mode BRISE de refroidissement

1. L'indication change à chaque pression de

Mode SOUFFLE CONFORT

• Le sens de diffusion de l'air et le débit d'air sont régles de façon à ce que l'air qui sort de l'unité ne soit pas soufflée directement sur les occupants de la pièce.
• Le volet se relève. Le volet s'abaisse.
• Le débit d'air est régé sur "AUTO".

Mode BRISE DE REFROIDISSEMENT

• Le mode BRISE DE REFROIDISSEMENT fonctionne avec les modes REFROIDISSEMENT, DÉSHUMIDIFICATION "SARARA", PURIFICATION D'AIR IONISEUR FLASH.

Pour modifier le sens de diffusion de l'air

1. Appuyez sur “ ” pendant le fonctionnement. (Consultez le tableau de droite.)
2. Le CHAUFFAGE ou le REFROIDISSEMENT effectué avec un débit d'air faible ou régle sur “ ” risque de ne pas chauffé ou refroidir lapiece suffisamment.
3. Fonctionnement silencieux de l'unité intérieure

Lorsque le débit d'air est réglé sur "↑", le bruit de l'unité intérieure s'atténue.

Mode de fonctionnement	Réglage du début d'air	#	≈BREEZE
DÉSHUMIDIFICATION "SARARA"	A	●	●
REFROIDISSEMENT DÉSHUMIDIFICATION		●	●
HUMIDIFICATION		●
AUTOMATIQUE / REFROIDISSEMENT	A	●	●
CHAUFFAGE		●
CHAUFFAGE HUMIDE		●
HUMIDIFICATION "URURU"
PURIFICATION DE L'AIR PAR IONISEUR FLASH/AERATION ALIMENTATION AIR FRAIS			●

: Le mode SOUFFLE CONFORT est possible.

≈ BREEZE: Le mode BRISE DE REFROIDISSEMENT est possible.

Il existe cinq niveaux de réglage du débit d'air: de “ ” à “ ” plus “ ”“ ”.

Remarque

Si l'unité fonctionne avec les volets horizontaux orientés vers le bas et qu'elle est arrêtée en mode REFROIDISSEMENT, DÉSHUMIDIFICATION "SARARA" ou REFROIDISSEMENT DÉSHUMIDIFICATION, les volets bougent automatiquement après une heure environ. (Cela permet d'empêcher la formation de condensats sur les volets.)

• Utilisez la télécommande pour régler le sens de diffusion de l'air. En manœuvrant les volets à la main, vous risquez de nuire à leur bon fonctionnement.

Remarques concernant le mode souffle confortable

• Le sens de diffusion de l'air est illustré par la fig. 1 ;

Remarque sur le mode BRISE de refroidissement

• Le mouvement vertical des volets horizontalement avec le rythme "brise 1 / f" garantit une circulation d'air naturelle comme la brise. La température ambiente semble plus fraîche avec la brise de refroidissement.

Remarque sur le réglage du sens de diffusion de l'air vertical

• La partie mobile du volet horizontal varie selon le mode de fonctionnement.

Remarque sur le souffle 3-d

• Le SOUFLLE 3-D fait circuler l'air froid, qui tend à se concentrer pres du sol, et l'air chaud, qui tend à se concentrer pres du plafond, dans toute la pierce, évitant ainsi le développement de zones chaudes et froides.

Mode purification de l'air par ioniseur flash·aeration alimentation air FRAIS

La puissance d'absorption du filtre purificateur d'air photocatalytique à apatite de titane, du filtre d'alimentation en air et la puissance de destruction du refoulement du ioniseur réduisent les mauvaises odeurs et les virus et purifie l'air ambiant.

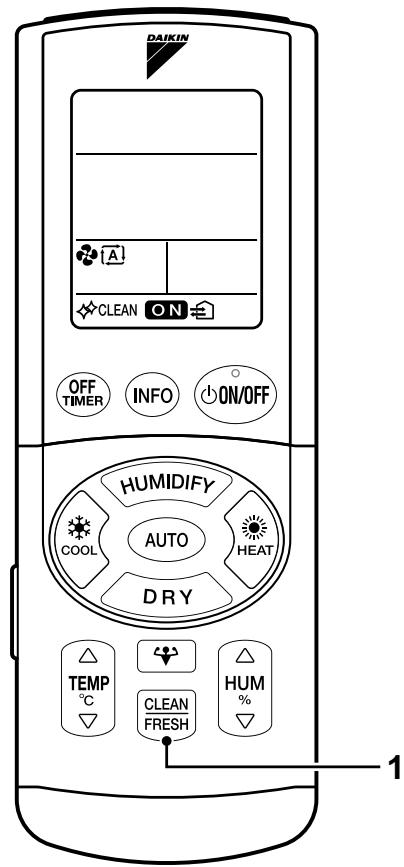

1. Appuyez sur "CLEAN FRESH".

(Peut être utilisé en même temps que le chauffage ou le refroidissement ou tout seul.) - Change chaque fois que vous appuyez sur la touche. (Utilisé à la place du mode VENTILATEUR.)

Pour modifier le début et le sens de diffusion de l'air (page 10.)

Attention

• Vous ne pouvez pas modifier la température et l'humidité pendant les modes PURIFICATION AIR IONISEUR FLASH et AÉRATION ALIMENTATION AIR FRAIS.

Remarque

Remarque sur le mode PURIFICATION AIR IONISEUR FLASH

• La puissance du refoulement du ioniseur et du filtrer purificateur d'air à apatite de titane purifie l'air de la pierce. ■ Remarque sur le mode AERATION ALIMENTATION AIR FRAIS

L'air frais est prélevé à l'extérieur à travers l'unité extérieure. - Le bruit et les odeurs provenant de l'extérieur peuvent pénétrer dans la pièce parce que l'air est prélevé à l'extérieur. Le bruit du fonctionnement est légèrement plus fort. - Le bruit du fonctionnement varie en fonction de la température et de l'humidité extérieures.

Qu'est-ce que le refoulement du ioniseur?

• Il génère dans l'unité des ions ultrarapides ayant un pouvoir oxydant élevé pour détruire les mauvaises odeurs et les gaz nocifs. (C'est une fonction sûre car les électrons ultrarapides sont généreux et disparaissent dans l'unité.)
• Le ioniseur siffle mais il ne s'agit pas d'un dysfonctionnement.

Aère la pièce en votre absence pour qu'elle reste confortable.

1. Appuyez sur "⑤".

S'arrête automatiquement après 4 heures. - Le réglage par défaut est de 4 heures.

Pour modifier l'horaire de l'arrêt

1. Appuyez sur "OFF (TMRER)".
2. Vous pouvez le régler entre 1 et 9 heures, par paliers de 1 heure.
3. Pour utiliser à la fois AÉRATION ABSENCE DOMICILE et MINUTRIE ACTIVÉE, réglez d'abord MINUTERIE ACTIVÉE. (page 12.)

Pour modifier le sens de diffusion de l'air (page 10.) - La température, l'humidité et le débit d'air ne peuvent pas être modifiés. Pour annuler le mode AERATON ABSENCE DOMICILE 3. Appuyez sur "CANCEL".

Remarque

Remarque sur le mode AERATION ABSENCE DOMICILE

• Le mode AÉRATION ALIMENTATION AIR FRAI et la MINUTERIE DE DÉCOMPTE peuvent se régler en même temps avec une seule touche.

Mode minuterie

Les fonctions de la minuterie permettent de mettre en marche/arrêt automatiquement le climatiseur la nuit ou le matin. La minuterie ne fonctionne qu'une fois. Configurez l'horaire pour chaque usage.

Mode minuterie arrêt décompte

Réglez l'horaire d'arrêt.

1. Appuyez sur “ ( OFF TIME ) ”.
2. L'horaire affché, qui varie par palier d'une demi-heure à chaque pression de la touche, est configuré. Vous pouvez configurer un horaire compris entre 0,5 et 9,5 heures.

Mode minuterie marche/arrêt

Configure l'horaire MINUTERIE MARCHE ou MINUTERIE ARRET.

• Vérifiez si l'horloge est à l'heure. En cas contraire, mettez l'horloge à l'heure. (page 6.)
• L'affichage de l'heure disparaît lorsque la MINUTERIE MARCHE/ARRÉT est réservée.

2. Appuyez sur “OFF” pour MINUTERIE ARRET et sur “ON” pour MINUTERIE MARCHE.

MINUTERIE ARRÊT

clignote.

3. Appuyez sur “SELECT” pour configurer l'horaire à réserver.

• Si vous appuyez sur la touche, vous changez l'heure par palier de 10 minutes. Si vous tenez la touche enfoncée, vous changez l'heure plus vite.

4. Appuyez sur “OFF” pour minuterie arrêt et sur “on” pour minuterie MARCHE.

L'heure affichée est configurée.

* MINUTERIE ARRÊT

Pour annuler le mode minuterie

1. Appuyez sur "CANCEL".
2. Le témoin MINUTERIE s'éteint et la MINUTERIE est annulée.

Remarque

Dans les cas suivants, réglez à nouveau la minuterie.

Lorsque l'interrupteur SAUTÉ. - À cause une panne de courant. - À cause avoir changé les piles de la télécommande.

Remarque sur le mode MINUTERIE

• Si vous démarrez la MINUTERIE ARRÊT DÉCOMPTE et la MINUTERIE ARRÊT, l'unité modifie automatiquement la température configurée 1 heures plus tard pour empêcher que la pièce ne devienne trop froide ou trop chaude. (Elle l'augmente de 0,5°C pendant le REFROIDISSEMENT ou le REFROIDISSEMENT DÉSHUMIDIFICATION et la diminue de 2°C pendant le CHAUFFAGE ou le CHAUFFAGE HUMIDIFICATION.)
• Si vous réservez MINUTERIE MARCHÉ, l'unité commence à fonctionner 1 heures avant pour garantir que la température atteigne la température configurée sur la télécommande à l'horaire configuré.
• Lors du fonctionnement de l'unité via la MINUTERIE ARRÊT DÉCOMPTE ou MINUTERIE ARRÊT, la durée réelle du fonctionnement peut être différente de l'heure saisie par l'utilisateur.
• Lorsque vous avez configuré MINUTERIE MARCHE/ARRÉT, le réglage de l'heure est mémorisé. Cependant, la MINUTERIE ARRÊT DÉCOMPTE n'a pas cette fonction de mémoire. (La mémoire est annulée lorsque vous changez les piles de la télécommande.)
• Ne fonctionne pas en mode SOMMEIL CONFORT. Heure réelle : 11:00 pm (le climatiseur fonctionne). Vous devez faire fonctionner l'unité pendant une autre heure et revenir à 7:00 am.

Combinaison MINUTERIE MARCHE et MINUTERIE ARRÉT

• L'exemple de droite illustre la réservation combinée de MINUTERIE ARRÉT DÉCOMPTE et de MINUTERIE MARCHÉ et celle de MINUTERIE ARRÉT et de MINUTERIE MARCHÉ.

Pour annuler la réservation combinée

• Appuyez sur "ON" puis sur "CANCEL" pour annuler uniquement MINUTERIE MARCHE.
• Appuyez sur "OFF" puis sur "CANCEL" pour annuler uniquement MINUTERIE ARRET.
• Appuyez plusieurs fois sur “OFFSET” pour atteindre 9,5 heures puis appuyez encore une fois pour annuler uniquement MINUTERIE ARRÊTÉ DECOMPTE.

Configuration de MINUTERIE ARRÉT DéCOMPTE sur ⊙•○ 1 heures plus tard Configuration de MINUTERIE MARCHE sur ⊙• 17:00 am

Configuration de MINUTERIE ARRÉT sur ④→○ 0:00 am Configuration de MINUTERIE MARCHE sur ④→| 7:00 am

Mode sommeil confort

Contrôle la température ambience afin de garantir un sommeil comfortable et un réveil/agréable.

• Vérifiez si l'horloge est à l'heure. En cas contraire, mettez l'horloge à l'heure. (page 6.)
• L'affichage de l'heure réelle disparaît lorsque vous configurez le mode SOMMEIL CONFORT.
• Appuyez sur “ ” pendant le fonctionnement.

C-SLEEP

clignote.

6:00

s'affiche.

1. Appuyez sur “SELECT” pour configurer l'horaire du réveil.

• Si vous appuyez sur la touche, vous changez l'heure par palier de 10 minutes. Si vous tenez la touche enfoncée, vous changez l'heure plus vite.
• Appuyez sur "C-SLEEP 7:00"

C-SLEEP

s'affiche.

7:00

s'affiche.

• Si vous faites la configuration pendant l'arrêt de l'unité, appuyez sur "ON/OFF" pour démarrer le fonctionnement.

Pour annuler le mode sommeil comport

1. Appuyez sur "CANCEL".

Attention

• Rend la température ambianté comfortable avant de dormir.

REFROIDISSEMENT... 26°C - 29°C

CHAUFFAGE 20°C - 25°C

• Si vous régalez la température trop bas vous aurez froid en dormant.

Remarque

■ Remarque sur le mode SOMMEIL CONFORT

• Peut être utilisé pour le REFROIDISSEMENT, le REFROIDISSEMENT DÉSHUMIDIFICATION, le REFROIDISSEMENT HUMIDIFICATION, le CHAUFFAGE, le CHAUFFAGE HUMIDE et le CHAUFFAGE HUMIDIFICATION.
• Ne peut pas être utilisé avec le mode MINUTERIE.

Comment utiliser correctement le mode SOMMEIL CONFORT

• Lorsque vous démarrez le mode SOMMEIL CONFORT, la température configurée diminue de 2°C en 3 heures et commence à remonter de 1°C 1 heure avant l'horaire configuré, offrant une courbe en V de contrôle de la température. (Cf. la figure de droite.)
• Configurez le sens de diffusion de l'air de façon à ce que l'air qui sort de l'unité ne souffle pas directement sur les occupants de la pièce.

Mode puissant

Le fonctionnement PUISSANT pousse au maximum l'effet de refroidissement (chauffage), quel que soit le mode de fonctionnement.

1. Appuyez sur “ + ” pendant le fonctionnement.

Le mode PUISSANT dure 20 minutes.

Pour modifier le sens de diffusion de l'air (page 10.)

• La température, l'humidité et le débit d'air ne peuvent pas être modifiés.

Annulation du fonctionnement puissant

1. Appuyez à nouveau sur " ".
2. Le mode de fonctionnement revient au mode précédent. Le témoin de plusieurs couleurs de l'unité revient à la couleur précédente.

Remarque

Remarque sur le mode PUISSANT

• Peut être utilisé pour le REFROIDISSEMENT, le REFROIDISSEMENT DÉSHUMIDIFICATON, le CHAUFFAGE, le CHAUFFAGE HUMIDE et le CHAUFFAGE HUMIDIFICATION. (Ne peut pas être utilisé si l'unité n'est pas en marche.) Si vous appuyez sur " " pendant le REFROIDISSEMENT; le REFROIDISSEMENT DÉSHUMIDIFICATION ou le REFROIDISSEMENT HUMIDICATION vous passez ne mode REFROIDISSEMENT PUISSANT. Si vous appuyez sur " " pendant le CHAUFFAGE; le CHAUFFAGE HUMIDE ou le CHAUFFAGE HUMIDIFICATION vous passez ne mode CHAUFFAGE PUISSANT.
• Le bruit du fonctionnement est légèrement plus fort pendant le mode PUISSANT.

Configurez le fonctionnement de l'appareil et l'afficheur de la télécommande à votre gré.

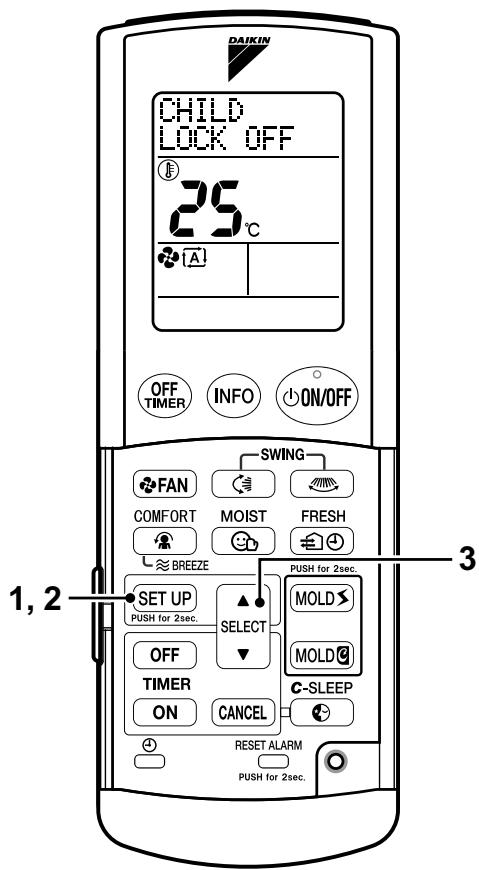

1. Enforcez la touche “SETUP” pendant 2 secondes environ. PUSH for 2sec.
2. Le mode configuration s'active.
3. Le paramètre change à chaque pression de “SETUP” (Rapid for 2nd).
4. Le réglage change à chaque pression de “SELECT”.
5. Dirigez la télécommande vers l'unité principale pour effectuer les réglages.

est par défaut.

Paramètre	Réglage	Description
VERROUILLAGE ENFANT MARCHE/ARRÊT	OFF ON	• Limité le fonctionnement de la télécommande pour éviter que les enfants en fassent un usage improugre. (Cf. REMARQUE)
ANTIMOISISSURE MARCHE/ARRÊT	OFF ON	• Si l'unité est configurée sur "ANTIMOISISSURE MARCHE" elle peut semettre automatiquement en mode ANTIMOISISSURE après avoir fonctionné en mode DÉSHUMIDIFICATION, REFROIDISSEMENT DÉSHUMIDIFICATION ou REFROIDISSEMENT, selon la durée du fonctionnement. Cela permet de secher l'intérieur du climatiseur. (page 15.)
LUMINOSITÉ ÉCRAN	HIGH LOW OFF	• Modifie la luminosité de l'afficheur de l'unité intérieure.
Volume BIP	LOW HIGH OFF	• Configure le volume du son de réception.
Réglage CONTRASTE	1 6 16	• Configure les nuances de gris du LCD de la télécommande. • Configurable de 1 à 16.

Configuration terminée : L'afficheur de la télécommande redevient normal si aucun réglage n'est fait pendant 10 secondes.

Remarque

Remarque sur le mode VERROUILAGE ENFANT

• Si vous sélectionnez “MARCHE” pendant la configuration du VERROUILAGE ENFANT, que vous appuyez ensuite sur “SET UP” ou que vous ne faites aucun réglage pendant 10 secondes, le VERROUILAGE ENFANT s'active et l'afficheur montre “CHILD LOCK”.
• Les touches autres que “SET UP” sont désactivées en mode VERROUILLAGE ENFANT.
• Pour annuler le mode VERROUILAGE ENFANT, réglez sur "ARRÊT" en procédant de la façon indiquée de 1 à 3.

Mode ANTIMOISISSURE

Sèche l'intérieur de l'unité pour empêcher la formation de moisissure et de mauvaises odeurs.

Mode auto

(environ une fois tous les 15 jours)

Si l'unité est configurée sur "ANTIMOISISSURE MARCHE", le mode ANTIMOISISSURE démarre automatiquement lorsque l'unité a fonctionné en mode DÉSHUMIDIFICATION "SARARA" ou REFROIDISSEMENT, en fonction de la durée du fonctionnement (environ une fois tous les 15 jours).

La configuration par défaut est "ANTIMOISISSURE ARRÊT".

Mode manuel

Le mode ANTIMOISISSURE demarrera.

L'afficheur redevient normal.

• Le panneau avant et le volet horizontal s'ouvrent.
• Le mode ANTIMOISISSURE fonctionne pendant 2 ou 3 heures, tandis que le témoin à plusieurs couleurs de l'unité change de couleur.

2. Enoncez (à nouveau) la touche “MOLD” pendant 2 secondes environ.

• Le panneau avant et le volet horizontal se referment.
• La lampe témoins à plusieurs couleurs de l'unité s'éteint.

Remarque sur le mode antimoisissure

• Séchez l'intérieur du climatiseur en vous servant des modes VENTILATEUR et CHAUFFAGE pour chasser l'humidité vers l'extérieur. Cela empêche la formation de mauvaises odeurs et de moisissure. Cette fonction n'est pas conçue pour éliminer la poussière ou la moisissure existante.
• En mode ANTIMOISISSURE, il arrive que la température ambiente s'élève et que l'humidité s'échappe de l'appareil et aille dans la pièce. Il se peut qu'une mauvaise odeur se dégage. A utiliser lorsqu'il n'y a personne dans la pièce.
• N'utilisez pas ce mode de fonctionnement si la température extérieure ou l'humidité est très élevée.
• Il se peut que l'élimination ne doit pas être complète sur la température extérieure.
• Le mode de fonctionnement ANTIMOISISSURE n'est pas disponible si l'unité est arrêtée par le mode MINUTERIE ARRÊT DECOMTE. Le mode de fonctionnement ANTIMOISISSURE ne se déclèche automatiquement que si l'unité a été arrêtée à l'aide de l'interrupteur de marche/arrêt de la télécommande ou de l'unité principale.
• Si le mode ANTIMOISISSURE s'arrête pendant le mode AUTO, le fonctionnement reprend automatiquement par la suite, en fonction de la durée du fonctionnement de l'unité. Pour annuler le mode AUTO, configurer sur "ARRÊT ANTIMOISISSURE". (page 14.)

(En cas de fonctionnement manuel)

Mode élimination moisissure

Ce mode déshumidifie l'air de la pièce et empêche la formation de moisissures. Le mode de séchage continu diminue rapidement l'humidité ambiantes.

1. Enoncez la touche "MOLD" pendant environ 2 secondes avec l'unité à l'arrêt.

Le mode ÉLIMINATION MOISISSURE démarre.

L'afficheur redevient normal.

• Le panneau avant et le volet horizontal s'ouvrent.
• Le mode ÉLIMINATION MOISISSURE fonctionne pendant au moins 3 heures, tandis que le témoin à plusieurs couleurs de l'unité change de couleur.

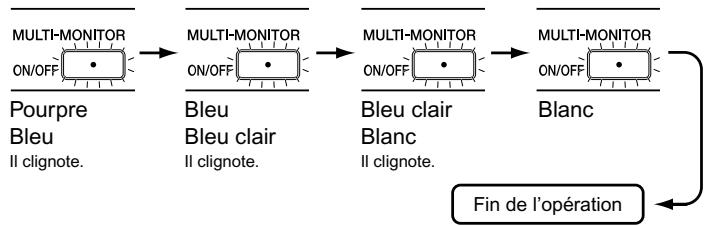

• Il clignote en changeant de couleur pendant le fonctionnement du mode ÉLIMINATION MOISISSURE.

1. Enoncez (à nouveau) la touche “ ” pendant 2 secondes environ.
2. Le panneau avant et le volet horizontal se referment.
3. La lampe témoins à plusieurs couleurs de l'unité s'éteint.

Remarque sur le mode élimination moisissure

• Il se peut que ce mode ne doive pas être utilisé selon la température extérieure. Température extérieure comprise entre 12 et 40°C.
• Il se peut que la température et l'humidité ne vous conviennent pas pendant le mode ÉLIMINATION MOISISSURE. Lancez ce mode de fonctionnement lorsqu'il n'y a personne dans la pièce.

On sait que la prolifération des moisissures peut être stoppée si l'humidité est inférieure à 60%.

Afficheur d'information

Affiche la température ambiante et l'humidité et la température extérieure.

• Appuyez sur “(INFO)” et orientez la télécommande vers le climatiseur pendant 2 secondes.

Remarque sur l'afficheur d'information

• Le signal provenant du climatiseur n'est pas reçu correctement si le message "Échec Réception" s'affiche lorsque vous appuyez sur "INFO". Recommencez en dirigeant la télécommande vers le climatiseur.
• Pendant le fonctionnement, la température extérieure sur l'afficheur est parfois plus élevée qu'en réalité en mode REFROIDISSEMENT ou DÉSHUMIDIFICATION “SARARA” ou plus basse en mode CHAUFFAGE (surtout si du givre s'est déposé sur l'unité extérieure), à cause de l'air soufflé hors de l'unité extérieure ou de la température de l'échangeur de chaleur.
• La température extérieure la plus BASSE qui puisse s'afficher est -9°C. Elle s'affiche même si la température extérieure est plus BASSE. La température la plus élevé est 39°C. Elle s'affiche même si la température extérieure est plus élevé.
• Les températures intérieure et extérieure et l'humidité qui s'affichent sont les valeurs détectées à proximité des capteurs fixés sur l'unité de climatisation principale.
• La température et l'humidité affichées ne sont que des valeurs approximatives, car elles peuvent subir l'influence des objets à proximité des capteurs ou de la lumière directe du soleil, selon l'endroit où est installé le climatiseur.

ÉLIMINATION MOISISSURE

Attention

• Avant le nettoyage, veillez à arrêter le fonctionnement et à mettre l'interrupteur sur ARRÊT.
• Ne touchez pas les parties métalliques de l'unité intérieure. Vous risqueriez de vous blesser.
• Panneau avant

Essuyez l'unité si elle est sale.

(Nettoyage : page 18.)

1. Filtre à air

Vider/Rincer si "CLEAN FILTER" s'affiche.

(Nettoyage : page 19.)

1. Filtre d'entrée de l'air (Jaune)

Il ne doit pas être lavé à l'eau.

Vider une fois tous les 3 mois.

• Remplacer une fois par an.

(Nettoyage : page 23.)

1. Filtre purificateur d'air photocatalytique à apatite de titane (Noir)

Faire tremper si "CLEAN STREAMER" s'affiche.

• Remplacer une fois tous les 3 ans.

Nettoyage : page 21.

1. Filtre désodorisant pour ioniseur (Noir)

Faire tremper si "CLEAN FILTER" s'affiche.

• Remplacer une fois tous les 3 ans.

(Nettoyage : page 21.)

1. Panneau supér

Essuyez l'unité si elle est sale.

(Nettoyage : page 18.)

1. Ioniseur

Faire tremper si "CLEAN STREAMER" s'affiche.

• Remplacer une fois tous les 3 ans.

(Nettoyage : page 21.)

Pour remettre à zéro l'indicateur de nettoyage du filtre

L'unité étant à l'arrêt, l'indicateur de nettoyage du filtre peut s'afficher, selon la durée du fonctionnement de l'unité. Le signe indique à quel moment nettoyer le filtre à air, le filtre purificateur d'air photocatalytique à apatite de titane, le filtre désodorisant du ioniseur ou le ioniseur.

1. Après le nettoyage, appuyez sur “RESET ALARM” pendant environ 2 secondes en dirigeant la télécommande vers l'unité principale, mise sous tension.

L'indication disparaît.

Remarque

• Le message "CLEAN FILTER" apparait après environ 340 heures de fonctionnement.
• Le message "CLEAN STREAMER" apparait après environ 1800 heures de fonctionnement. Si vous faites fonctionner l'unité sans la nettoyer lorsque le message "CLEAN STREAMER" est affiché, vous diminuez les performances de la désodorisation.
• Le nettoyage régulier permet d'économiser de l'énergie.

Attention

• N'ouvre le panneau avant qu'après avoir mis hors tension l'unité. Si vous ouvrez le panneau pendant le fonctionnement il risque de tomber.

1. Ouvrez le panneau avant.

• Placez un doigt sur les languettes latérales du panneau avant.

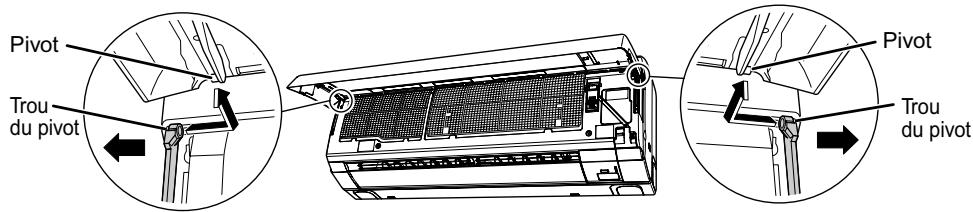

2. Démontez le panneau avant.

• Dépliez le trou du pivot et sortez le pivot. (Des deux côtés.)

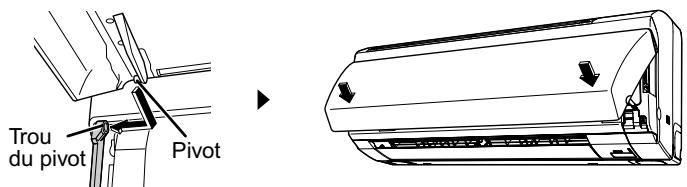

3. Fixez le panneau avant.

• Insérez les axes rotatifs dans les trous situés de chaque côté du panneau avant et fermez lentement ce dernier. (Appuyez de chaque côté du panneau avant.)

2. Démontez le panneau avant.

1) Tenez les 2 languettes de chaque côte du panneau supérieur et tirez vers l'avant pour le démonter. 2) Otez la languette du milieu et soulevez.

Languette (Milieu) Languettes (Une de chaque côté)

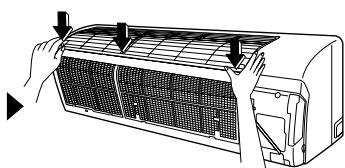

3. Fixez le panneau supérieur.

• Introduisez les 3 languettes à l'arrière du panneau supérieur et poussez-le vers le bas.
• Poussez le panneau supérieur vers le bas jusqu'à ce qu'il fasse un déclic.

Languettes (3 endroits)

Nettoyage de chaque boîtier

• Dépoussière-le avec un chiffon doux imbibé d'eau. (N'utilisez qu'un détergent neutre.)
• Si vous lavez le panneau avant à l'eau, essuyez-le avec un chiffon, puis faites-le sécher à l'ombre après l'avoir lavé.

Attention

Lorsque vous démontez ou montez le panneau avant, servez-vous d’un tabouret solide et stable et veillez à ne pas tomber. Lorsque vous démontez ou montez le panneau avant, emprainez-le fermement pour éviter qu’il ne tombe. Pour le nettoyage, n’utilisez pas d’eau chaude de plus de 40°C, de benzine, d’essence, de diluant ou autres huiles volatiles, d’encaustiques, de brosses dures ou autres articles de ce genre. - Après le nettoyage, vérifiez si le panneau avant est bien fixé. - Essuyez le panneau avant avec un chiffon doux. Si vous l’essuyez avec un chiffon rêche, vous risquez de l’abîmer.

(CLEAN FILER "s'affiche sur la télécommande)

1. Ouvrez le panneau avant.

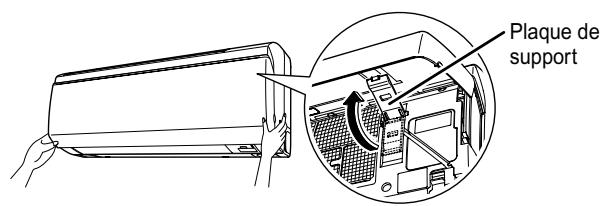

2. é du panneau avant, puis fixez-le à l'aide de la plaque de support de droite.

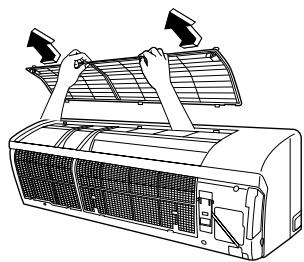

1. Sortez les filtres à air.

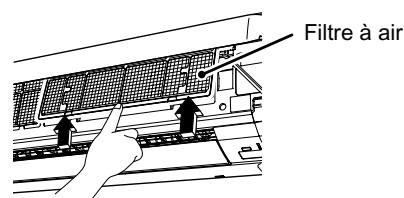

2. Poussez les filtres à air légèrement vers le haut.

Tirez le filtre à air vers le bas.

1. Nettoyez le filtre à air.
2. Lavez les filtres à air à l'eau ou aspirez-les.
3. Si la poussière ne part pas facilement, lavez-les avec un détergent neutre dilué dans l'eau tiède, puis faites-les sécher à l'ombre.

1. Remettez en place le filtre à air et refermez le panneau avant.

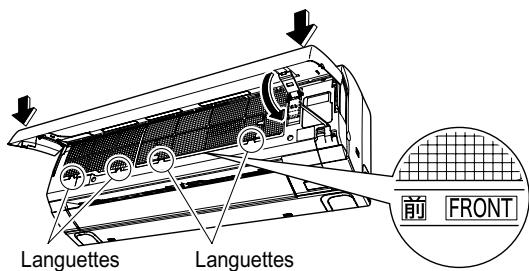

2. Introduisez le filtré à air avec le signe “FRONT” à l'avant. Assurez-vous d'insérer les deux languettes de dessous.
3. Remettez la plaque de support à sa place.
4. Appuyez de chaque côté du panneau avant.

1. Remettez à zéro l'indicateur de nettoyage du filtre. (page 17.)

Attention

• Si vous utilisez l'appareil sans le nettoyer, vous diminuez les performances de REFROIDISSEMENT et de CHAUFFAGE et vous gaspillez de l'électricité.

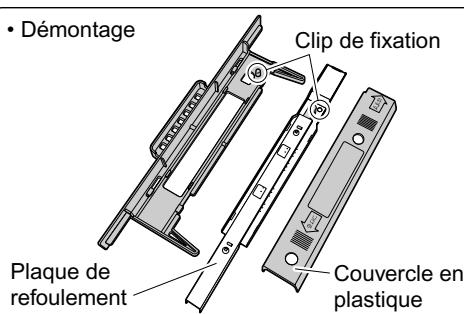

2. Démontez le filtre désodorisant du ionisateur.

• Libérez la languette et tirez la manette vers le bas.

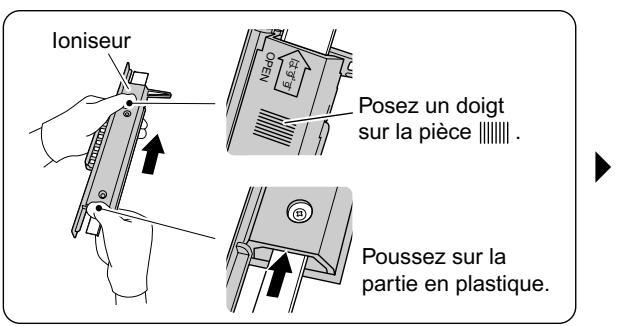

3. Sortez le ioniseur.

• Saisissez le milieu de la poignée et tirez vers le bas.

4. Démontez le filtre purificateur d'air photocatalytique à apatite de titan.

• Sortez l'armature du filtre, libéré des crochets les languettes des deux côtés du filtre purificateur d'air photocatalytique à apatite de titan et tirez le filtre vers le bas.

Filtre purificateur d'air photocatalytique à apatite de titane

5. Remettez en place le ioniseur.

Fixez le ioniseur en suivant la procédure inverse au démontage 3.

6. Fixez le filtre désodorisant du ioniseur.

• Introduisez le filtre désodorisant du ioniseur jusqu'à ce qu'il fasse un déclic.

7. Fixez le filtre purificateur d'air photocatalytique à apatite de titane.

• Introduisez les 2 languettes supérieures du filtre purificateur d'air photocatalytique à apatite de titane dans les guides de l'unité principale et accrochez les 2 languettes inférieures.

Nettoyage du filtre désodorisant du ioniseur, du filtre purificateur d'air photocatalytique à apatite de titan et du ioniseur

(CLEAN STREAMER "s'affiche sur la télécommande)

Fixation et démontage de chaque pièce. (page 20.)

Filtre désodorisant pour ioniseur / Filtre purificateur d'air photocatalytique à apatite de titan

Nettoyez à l'aspirateur et faites tremper dans de l'eau ou de l'eau tiède pendant 10 à 15 minutes si la poussière est tenace.

Laissez tremper pendant 10 à 15 minutes. Eau ou eau tiède

N'utilise aucun agent nettoyant. Cela risque de réduire la capacité de désodorisation. Ne frotte pas le filtre pendant le nettoyage. Ne sortez pas le filtre de son armature pendant le trem-page. Après le trimpage, faites-le égoutter et sécher à l'ombre. N'essorez pas le filtre pour chasser l'eau.

Ioniseur

1) Faites-le tremper dans de l'eau tiège additionnée de détsif liq- uide pendant environ 1 heures.	Avec du détsif	• Respectez la quantité de détsif deux indiquée dans les instructions. • N'utilise ni détsifs en poudre ni détsifs alcalins. • Si le ioniseur est très sale, démontez-le et nettoyez-le avec un coton-tige, etc. (Instructions de démontage: page 22.)
2) Rincez-le à l'eau courante et faites-le encore tremper dans de l'eau ou de l'eau chaude.	Eau ou eau tiège	Plaque de refoulement Couvercle en plastique Plaque de refoulement Ne touche pas l'aiguille de la plaque de refoulement. Ne touche par l'aiguille de la plaque de refoulement (2 endroits). Si vous pliez l'aiguille vous réduisez la capacité de désodorisation de l'unité.
3) Rincez-le à l'eau courante.
4) Faites-le égoutter et laissez-le sécher à l'ombre dans un endroit ventilé.	Environ 1 jour

Remettez à zéro l'indicateur de nettoyage du filtre (page 17.)

Attention

• Les capacités désodorisantes du filtre diminuent si vous l'utilisez sans le nettoyer.

FILtre désodorisant pour ioniseur

(Environ une fois tous les 3 ans)

• Retirez le filtre de l'armature et remplacez-le par un filtre neuf.

• Le filtre désodorisant du ioniseur et le filtre purificateur d'air photocatalytique à apatite de titane n'ont ni endroit ni envers.
• Jetez le filtre usé avec les déchets incinérables. (matériaux: papier)

FILtre purificateur d'air photocatalytique à apatite de titan

(Environ une fois tous les 3 ans)

• Libérez les 4 languettes de l'armature du filtre et remplacez le filtre par un filtre neuf.

Comment monter et démonter le ioniseur

Avant d'éliminer le ioniseur, démontez-le.

Comment le démonter

• Portez des gants par prudence.
• Posez une main sur la pièce et puissez la pièce en plastique avec l'autre main.
• Retirez l'ioniseur du couvercle en plastique et du plateau de refoulement.
• Faites correspondre les clips de fixation des différentes pièces de l'ioniseur et remettez en place ce dernier.

Attention

• Attention à ne pas vous couper pendant le démontage et le montage du ioniseur.

Fixation, nettoyage et remplacement du filtre de l'alimentation en air

(Nettoyez-le une fois tous les 3 mois environ et remplacez-le environ une fois par an)

Il ne doit pas être lavé à l'eau.

1. Ouvrez le panneau avant pour sortir le filtre d'air et le filtre purificateur d'air photocatalytique à apatite de titan. (page 19, 20.)
2. Enlevez le filtre de l'alimentation en air.

3. Nettoyage

• Aspirez la poussière. L'élément du filtre craint l'eau. Ne rincez pas le filtre.

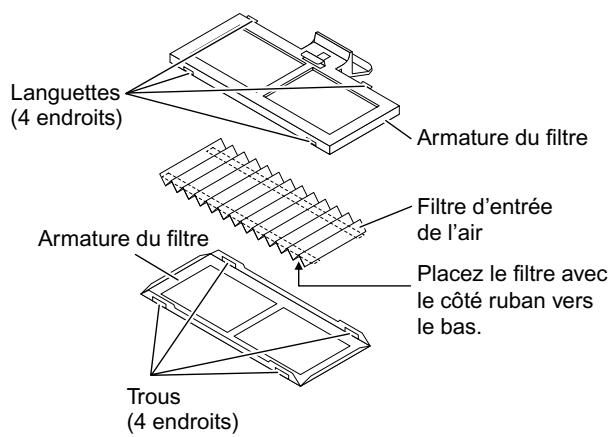

Libérez les 4 languettes de l'armature du filtre et remplacez le filtre par un filtre neuf. - Jetez le filtre usé avec les déchets à ne pas brûler. (matériau : polyester)

1. Remettez en place le filtre de l'alimentation en air.
2. Remettez le filtre purificateur d'air photocatalytique à apatite de titane et le filtre à air en place et refermez le panneau avant. (page 19, 20.)

Attention

N'oubliez pas de remettre le filtre à sa place d'origine après le nettoyage. Si vous faites fonctionner l'unité en mode HUMIDIFICATION sans filtre, des condensats risquent de se former à l'intérieur du panneau ou ailleurs et de causer des fuites d'eau.

Nettoyage de l'unité intérieure et de la télécommande

• Dépoussiérez avec un chiffon doux sec. Pour le nettoyage, n'utilisez pas d'eau chaude de plus de 40°C, de benzine, d'essence, de diluant ou autres huiles volatiles, d'encaustiques, de brosses dures ou autres articles de ce genre.

Remarque

Nettoyez régulièrement le filtre déodorant du ioniseur et le filtre purificateur d'air photocatalytique à apatite de titane.

Nous vous recommandons de remplacer le filtre dans les cas suivants.

S'il est endommagé au cours du nettoyage car il est en papier. S'il est très sale après un usage prolongé.

Paramètre	N° de la pièce
Filtre purificateur d'air	KAF974B42S
Filtre d'entrée de l'air (avec armature)	KAF963A43

Pour commander un filtre purificateur d'air photocatalytique à apatite de titane, un filtre désodorant pour ioniseur, un filtre d'alimentation en air et un ioniseur, adressez-vous au service après-vente de votre revendeur. Si vous utilisez des pièces sales:

• L'air ne se purifie pas correctement.
• La désodorisation est incomplète.
• La puissance du REFROIDISSEMENT et du CHAUFFAGE est réduite. L'unité émet de mauvaises odeurs.

Vérification

Vérifiez si le socle, le support et les autres fixations de l'unité extérieure ne sont ni abimés ni corrodés. Vérifiez si rien ne bloque les entrées et les sorties d'air de l'unité intérieure et de l'unité extérieure. Vérifiez si l'eau d'évacuation sort normalement du tuyau d'évacuation pendant le mode REFROIDISSEMENT ou DÉSHUMIDIFICATION.

• Si l'eau d'évacuation ne sort pas, il y a peut-être une fuite au niveau de l'unité intérieure.

Arrêtez le fonctionnement et adressez-vous au service après-vente.

Est-ce que le fil de terre est sorti ou débranché au milieu? - Une mise à la terre incomplète peut provoquer une électrocution. Adressez-vous au service après-vente.

Avant un arrêt prolongé

1. Par beau temps, faites fonctionner le mode "ANTIMOISISSURE" pendant plusieurs heures pour sécher l'intérieur.

Mode ANTIMOISISSURE

Enforcez la touche "MOLD" pendant environ 2 secondes avec l'unité à l'arrêt.

Le fonctionnement s'arrête après environ 3 heures.

1. Après l'arrêt, coupez l'interrupteur du climatiseur de la pièce.
2. Nettoyez les filtres à air et remettez-les en place.
3. Retirez les piles de la télécommande.

Guide de démarrage

Les situations suivantes ne sont pas des panes du climatiseur mais elles sont explicables. Vous pouvez continuer à l'utiliser.

Situation	Explication
Le système ne se met pas en marche immédiatement. • Quand la touche MARCHE/ARRÊT a été enforcée juste après l'arrêt du fonctionnement. • Lorsque le mode a été sélectionné à nouveau.	• Cela peut de protégger le climatiseur. Vous devriez attendre environ 3 minutes.
L'air chaud n'est pas diffusé immédiatement àprouxe le démarrage du mode chauffage.	• Le climatiseur chauffe. Vous devriez attendre environ 1-4 minutes.
Fait du bruit.	■ On entend unCLIENT quant l'unité est en marche ou arrêtée • C'est soit le bruit des vannes de régulation du réfrigérant, soit les pièces électriques qui travaillent. ■ Bruit de l'eau qui coule • Le réfrigérant circule à travers le climatiseur. ■ Bruit de soufflierie • La circulation du réfrigérant à travers le climatiseur change. ■ Cracquement • Le climatiseur se dilate ou se rétrécit sous l'effet des variations du taux d'humidité. ■ Cognement • On l'entend provenir de l'intérieur du climatiseur lorsque le ventilateur est en marche et la pièce est fermée. Ouvrez une fenêtre et arrêtez le ventilateur. ■ On entend unCLIENT quant l'unité est en marche ou arrêtée • C'est le bruit des parties électriques qui travaillent lorsque le panneau s'ouvre ou se referte. ■ Bruit de soufflierie, cracquement ou crépitement • C'est le bruit du déchargement du ioniseur.
Sifflement pendant le mode HUMIDIFICATION ou AERATION.	• C'est le bruit du refoulement de l'air humidifié ou aéré. • Le bruit du fonctionnement varie en fonction de la température et de l'humidité extérieures.
Fait du bruit en mode HUMIDIFICATION.	■ Le bruit du fonctionnement change • Cela est dû à l'arrêt ou au mouvement du ventilateur.
L'unité intétrieuse fait du bruit même affects l'arrêt du mode HUMIDIFICATION.	• Le ventilateur servant à l'humidification tourne pendant environ 3 minutes après l'arrêt du fonctionnement pour protégier l'appareil.
L'unité s'arrête pendant le mode CHAUFF-AGE et on entend un bruit d'eau qui coule.	• Le givre est en train d'être éliminé de l'unité extérieur. Vous devriez attendre environ 3-10 minutes.
L'unité extérieur Laisse s'échapper de l'eau ou de la vapeur.	■ En mode CHAUFFAGE • Le givre sur l'unité extérieur se transforme en eau ou en vapeur lorsque le climatiseur est mode dégivrage. ■ En mode REFROIDISSEMENT • L'humidité de l'air se condense en eau sur la surface froide sur la tuyauterie de l'unité extérieur et dégoutte.
Du brouillard sort de l'unité intétrieuse.	• Cela se produit lorsque l'air ambient est refroidi en brouillard par l'air froid qui circule en mode REFROIDISSEMENT. • Cela est causé par l'humidité de l'échangeur de chaleur qui s'évapore lorsque le mode DÉSHUMIDIFICATION "SARARA" fonctionne après le mode REFROIDISSEMENT ou REFROIDISSEMENT DÉSHUMIDIFICATION.
L'unité intétrieuse émet une odeur.	• Cela se produit lorsque les odeurs de la piece, des meubles ou de cigarettes sont absorbées par l'unité et refoulées avec l'air. (Si cela se produit, nous vous recommendons de faire laver l'unité intétrieure par un technicien. Consultez le revendeur chez lequel vous avez achété le climatiseur.) • Les odeurs extérieures peuvent être capturées. Arrêtez le mode HUMIDIFICATION "URURU" pour éliminer la cause des odeurs.
L'air froid est suffilé au démarrage du mode DÉSHUMIDIFICATION "SARARA".	• C'est parce que le climatiseur n'est pas chaud.
Le ventilateur extérieur tourne alors que le climatiseur n'est pas en marche.	■Après le fonctionne s'arrête: • Le ventilateur extérieur continue à tourner pendant 60 secondes pour protégier l'apparil. ■Pendant que le climatiseur n'est pas en marche: • Lorsque la température extérieur est très élevée, le ventilateur extérieur commence à tourer pour protégier l'apparil.
Le fonctionnement s'arrête soudainement. (Le témoin à plusieurs couleurs est éclairé.)	• Pour protégier l'apparil, le climatiseur peut s'arreter de fonctionner en cas de variation de tension importante. Il reprend automatiquement après environ 3 minutes.
L'unité s'arrête soudainement (en mode MINUTERIE MARCHE).	• Si vous réservez minuterie activation l'unité commence à fonctionner 1 heures avant pour garantir que la temperature attagne la température configurée sur la télécommande à l'horaire configuré. Si vous utilisez la télécommande à ce moment-là (à l'exception de la touche marche/arrêt) l'unité s'arrêt. Redémarrez l'unité avec la télécommande.
L'unité fonctionné même si le témoin à plusieurs couleurs est étint.	• Le témoin de plusieurs couleurs s'éteint si "Moniteur ARRÊT" est configuré à l'aide de la télé-commande.
L'unité continue à fonctionner même après l'arrêt du mode DÉSHUMIDIFICATION "SARARA", REFROIDISSEMENT DÉSHUMIDIFICATION ou REFROIDISSEMENT.	• Le mode ANTIMOISISSURE démarrera. (Si vous ne pouze pas, configurer le mode "ARRÊT ANTIMOISISSURE" à l'aide de la télécommande. (page 15))
La lampe de la pièce clignote en mode HUMIDIFICATION.	• Il arrive que l'éclairage clignote si l'alimentation électrique est insuffisante.

Vérifiez à nouveau.

Veuillez vérifier encore avant de faire appel à un dépanneur.

Situation	Vérification
Le climatiseur ne fonctionne pas. (Le tímein à plusieurs couleurs est éteint.)	• Est-ce qu'un interrupteur est sur ARRÊT ou qu'un fusible est grillé? • Y a-t-il une panne de courant? • Est-ce que les piles se trouvent dans la télécommande? • Est-ce que la minuterie est réglée correctement?
Le climatiseur ne fonctionne pas. (Le tímein à plusieurs couleurs clignote.)	• Mettez hors tension l'interrupteur et démarrez l'unité avec la télécommande. • Si le tímein clignote encore, appelez le magasin où vous avez achété le climatiseur. • Mettez hors tension l'interrupteur.
Le fonctionnement s'accritequefois. (Le tímein à plusieurs couleurs clignote.)	• Les filtres à air sont-ils propres? • Un obstacle entrave-t-il l'entrée ou la sortie d'air des unités intérieures ou extérieures? • Nettoyez les filtres à air ou éliminez tous les obstacles et mettez l'interrupteur sur ARRÊT. Remettez-le ensuite sur MARCHE et tentez de faire fonctionner le climatiseur à l'aide de la télécommande. Si le tímein clignote encore, désess-vous au magasin où vous avez achété le climatiseur. Mettez hors tension le commutateur.
Le refroidissement (chauffage) est faible.	• Les filtres à air sont-ils propres? • Un obstacle entrave-t-il l'entrée ou la sortie d'air des unités intérieures ou extérieures? • Le réglage de la tempêteure est-il approprié? • Les portes et fenètres sont-elles fermées? • La débit d'air et le sens de diffusion de l'air sont-ils régés de manière appropriée? • Est-ce que le ventilateur tourne?
Un dysfonctionnement se produit pendant le fonctionnement.	• Avez-vous mis vos mains dans l'unité principalependant son fonctionnement? (Avez-vous touché l'intérieur de l'unité?) • Si vous mettez vos mains dans l'unité ou que vous la touchez vous risquez de provoquer des dysfonctionnements dus à la décharge d'électricité statique. Ne mettez pas vos main dans l'unité centrale. • Les écrais et les ondes radio peuvent provoquer un dysfonctionnement du climatiseur. Remettez ensuite l'interrupteur sur ARRÊT puis sur MARCHE et essayez de le faire fonctionner à l'aide de la télécommande.
Le panneau avant ne s'ouvre pas. (Le tímein à plusieurs couleurs clignote.)	• Un objet est-il pris dans le panneau? Retireez l'objet et retentez l'opération à l'aide de la télécommande. Si le panneau ne s'ouvre toujours pas, contactez votre revendeur si le tímein de fonctionnement continue de clignoter.
Le tímein à plusieurs couleurs clignote pendant un certain temps (environ 2 minutes) au démarrage ou pendant le mode PURIFICATION DE L'AIR PAR IONISEUR FLASH.	• Est-ce que le ioniseur est installé correctement? • Mettez hors tension avec l'interrupteur, vérifiez si le ioniseur est solidement installée, mettez sous tension et faits fonctionner à nouveau l'unité à l'aide de la télécommande. • Si le tímein clignote encore, appepez le magasin où vous avez achété le climatiseur.

Avertissement

Quand quelque chose d'anormal (comme une odeur de brûlé) se produit, arrêtez d'utiliser l'appareil et mettez l'interrupteur sur la position ARRÉT. Continuer d'utiliser l'appareil dans une condition anormale peut causer des dommages, une électrocution ou un incendie. Consultez le revendeur où vous avez acheté le climatiseur. N'essayez pas de réparer ou de modifier le climatiseur par vous-même. Un travail incorrect peut entraîner une électrocution ou un incendie. Consultez le revendeur où vous avez acheté le climatiseur. Si le climatiseur ne refroidit pas (ou ne chauffe pas), il se peut qu'il y ait une fuite de réfrigérant ; veuillez vous adresser à votre revendeur. Demandez à un service après-vente de faire les réparations nécessaires lorsque vous ajoutez du réfrigérant. Le réfrigérant utilisé dans le climatiseur est sur. Le réfrigérant ne fait généralement pas, mais s'il fuit dans la pièce et entre en contact avec une flamme, y compris celles des réchauffeurs du ventilateur, des cuisinières à gaz, des chauffages gaz, etc., un gaz toxique risque de s'échapper.

Si l'un des symptômes suivants se produit, appelez votre revendeur immédiatement.

Le cordon d'alimentation est anormalement chaud ou endommagé. ■ Un son anormal est entendu pendant le fonctionnement. ■ Un objet ou de l'eau a pénétré dans l'unité. L'interrupteur de sécurité, un fusible ou le disjoncteur différentiel a arrêté le fonctionnement fréquemment. ■ Un commutateur ou une touche ne fonctionne pas correctement la plupart du temps. Il y a une odeur de brûlé. De l'eau fuit par l'appareil intérieur.

L'air froid ou chaud sort de l'unité mais le témoin à plusieurs couleurs clignote pendant un certain temps (environ 2 minutes) au démarrage ou pendant le fonctionnement.

Mettez l'interrupteur sur la position ARRÉT et appelez votre revendeur.

C'est pour signaler un dysfonctionnement ou un début de panne de l'unité de déshumidification ou d'un capteur. L'unité fonctionne en mode REFROIDISSEMENT/CHAUFFAGE de façon provisoire. Adressez-vous à votre revendeur.

Après une panne de courant

Le climatiseur recommence automatiquement à fonctionner au bout d'environ 3 minutes. Il vous suffit d'attendre un moment. - Les modes ÉLIMINATION MOISISSURE, ANTIMOISISSURE et SOMMEIL CONFORT sont annulés. Remise à zéro.

Éclairs

Si la foudre risque de tomber dans le voisinage, arrêtez d'utiliser l'appareil et mettez l'interrupteur sur la position ARRÊT.

Instructions d'élimination

Votre produit et les piles fournies avec le contrôleur sont marqués du symbole suivant. Ce symbole signifie que les appareils électriques et électroniques et les piles doivent être éliminés séparément des ordures ménagères non triées.

En ce qui concerne les piles, un symbole chimique peut être imprimé sous le symbole. Ce symbole chimique signifie que la pile contient un métal lourd au-delà d'une certaine concentration. Symboles chimiques possibles:

■ Pb: plomb (>0,004%)

Ne pas essayer de démonter vous-même l'appareil : le démontage du produit ainsi que le traitement du réfrigérant, de l'huile et d'autres composants doivent être effectués par un installateur qualifié, en accord avec les réglementations locales et nationales en vigueur.

Les unités et piles jetables doivent être apportées à des installations spécialisées dans le reemploi, le recyclage ou le retraitement.

Au travers d'une mise au rebut correcte, vous contribuez à éviter les conséquences potentiellement néfastes sur l'environnement et la santé.

Veuillez contacter votre installateur ou les autorités locales pour plus d'informations.

Nous recommandons une révision périodique.

Dans certaines conditions de fonctionnement, l'intérieur du climatiseur peut être encrassé après plusieurs saisons de fonctionnement, entraînant de mauvaises performances. Nous recommendons de faire réviser périodiquement le climatiseur par un spécialiste en plus des nettoyages réguliers de l'utilisateur. Pour la révision par un spécialiste, consultez le revendeur où vous avez acheté le climatiseur.

Le coût de la révision doit être pris en charge par l'utilisateur.

Information importante relative au réfrigérant utilisé.

Ce produit contient des gaz à effet de serre fluorés encadrés par le protocole de Kyoto.

Type de réfrigérant: R410A

Valeur GWP(1):1975

(1) GWP = potentiel de réchauffement global

Des inspections périodiques de fuites de réfrigérant peuvent être exigées en fonction de la législation européenne ou locale. Veuillez contacter votre distributeur local pour plus d'informations.

Diagnostic des PANNES par la télécommande

Dans la ARC477A1, les zones d'affichage de la température de l'unité principale indiquent les codes correspondants.

1. Maintenez enfoncée la touche d'annulation pendant 5 secondes en orientant la télécommande vers l'unité extérieure.

1. La température affichée sur la télécommande laisse la place au code d'erreur et un bip prolongé retentit pour signaler que l'affichage a changé.

	CODE	SIGNIFICATION
SYSTÉME	00	NORMAL
	UA	ERREUR DE COMBINAISON UNITE INTÉRIEURE / UNITÉ EXTÉRIEURE
	U0	MANQUE DE RÉFRIGÉRANT
	U2	CHUTE DE TENSION OU CIRCUIT PRINCIPAL EN SURTENSION
	U4	PROBLEME DE TRANSMISSION (ENTRE L'UNITE INTERIEURE ET L'UNITE EXTERIEURE)
	U7	PANNE TRANSMISSION CARTE CIRCUITS IMPRIMÉS
UNITÉ INTÉRIEURE	AH	PANNE IONISEUR
	A1	CARTE A CIRCUITS IMPRIMES DE L'UNITE INTERIEURE DEFECTUEUSE
	A5	CONTROL HAUTE PRESSION OU PROTECTION CONTRE LE GEL
	A6	PANNE AU MOTEUR DE VENTILATEUR
	CC	PANNE CAPEUR HUMIDITÉ
	C4	DETECTEUR DE TEMPERATURE DE L'ECHANGESUR DE CHALEUR DEFECTUEUX
	C7	ERREUR D'OUVERTURE / DE FERMÉTURE DU PANNEAU AVANT
	C9	INCORRECTION DE SENSOR DE TEMPERATURE À L'APPEL D'AIR
	UA	LONGUEUR TUYAU NON CONFIGURÉE
UNITÉ EXTÉRIEURE	EA	ERREUR DE COMMUTATION REFROIDISSEMENT/CHAUFFAGE
	E1	ERREUR DE LA CARTE À CIRCUITS IMPRIMÉS
	E5	DEMARRAGE OL
	E6	MISE EN ROUTE DU COMPRESSEUR DEFECTUEUSE
	E7	MOTEUR DU VENTILATEUR CC DEFECTUEUX
	E8	ENTRÉE SURINTENSITÉ
	FA	PROBLÈME DE PRESSION DE REFOULEMENT
	F3	CONTROLE DES TUYAUX D'EVACUATION HAUTE TEMPERATURE
	F6	COMMANDE DE HAUTE PRESSION (EN MODE REFROIDISSEMENT)
	H0	ERREUR DU CAPTEUR
	H1	PANNE SYSTÉME REFOULEMENT
	H6	ARRET DE FONCTIONNEMENT POUR POSITION DEFECTUEUSE DU DETECTEUR
	H8	ANOMALIE CT
	H9	INCORRECTION DE SENSOR DE TEMPERATURE À L'APPEL D'AIR
	J3	INCORRECTION DE SENSOR DE TENPÉRATION AU TUYAU DE DÉCHARGE
	J6	DETECTEUR DE TEMPERATURE DE L'ECHANGESUR DE CHALEUR DEFECTUEUX
	L3	SURCHAUFFE DES COMPOSANTS ÉLECTRIQUES
	L4	HAUTE TEMPERATURE À L'EGOUT DE CHALEUR DE CIRCUIT D'INVERSEUR
	L5	COURANT DE SORTIE EXCESSIF
	P4	INCORRECTION DE SENSOR DE TEMPERATURE À L'EGOUT DE CHALEUR DE CIRCUIT D'INVERSEUR
VENTILATEUR	PA	PANNE INTERRUPTION LIGNE CHAUFFAGE
	PH	PANNE THERMISTOR SORTIE VENTILATEUR HUMIDIFICATION, ERREUR TEMPERATURE CHAUFFAGE
	P9	VERROUILAGE VENTILATEUR HUMIDIFICATION

Remarque

Pour annuler l'affichage du code d'erreur, maintenez la touche d'annulation enfoncée pendant 5 secondes.

L'affichage du code s'annulera aussi tout seul si vous n'appuyez pas sur la touche pendant 1 minute.

Head office:

Umeda Center Bldg., 2-4-12, Nakazaki-Nishi,

Kita-ku, Osaka, 530-8323 Japan

Tokyo office:
