FTXG35EV1BS - Climatiseur mural DAIKIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur mural
Modèle	FTXG35EV1BS
Capacité de refroidissement	3,5 kW
Capacité de chauffage	4,0 kW
Alimentation électrique	Monophasé 230V
Dimensions (Unité intérieure)	800 x 290 x 215 mm
Dimensions (Unité extérieure)	800 x 600 x 300 mm
Poids (Unité intérieure)	8 kg
Poids (Unité extérieure)	30 kg
Classe énergétique (refroidissement)	A++
Classe énergétique (chauffage)	A+
Niveau sonore (Unité intérieure)	19 dB(A) à 1 m
Niveau sonore (Unité extérieure)	47 dB(A)
Fonctions principales	Refroidissement, chauffage, déshumidification, ventilation
Filtration	Filtre à air lavable
Entretien et nettoyage	Nettoyage régulier des filtres, vérification des drains
Garantie	2 ans sur le matériel
Informations supplémentaires	Compatible avec les systèmes de contrôle à distance et les applications mobiles

FOIRE AUX QUESTIONS - FTXG35EV1BS DAIKIN

Quel est le niveau de bruit de l'unité intérieure de la DAIKIN FTXG35EV1BS ?

Le niveau de bruit de l'unité intérieure est d'environ 21 dB(A) en mode silencieux.

Comment régler la température sur la DAIKIN FTXG35EV1BS ?

Vous pouvez régler la température à l'aide de la télécommande fournie. Appuyez sur les boutons '+' ou '-' pour ajuster la température souhaitée.

Que faire si l'appareil ne refroidit pas correctement ?

Vérifiez que le filtre de l'unité intérieure n'est pas obstrué. Un filtre sale peut réduire l'efficacité de refroidissement. Nettoyez-le si nécessaire.

Est-ce que la DAIKIN FTXG35EV1BS consomme beaucoup d'énergie ?

La DAIKIN FTXG35EV1BS est classée A++ en efficacité énergétique, ce qui signifie qu'elle consomme peu d'énergie par rapport à d'autres modèles.

Comment effectuer l'entretien de la DAIKIN FTXG35EV1BS ?

L'entretien doit inclure le nettoyage régulier des filtres, la vérification des niveaux de réfrigérant et un contrôle annuel par un professionnel qualifié.

Que faire si l'unité émet un bruit étrange ?

Vérifiez si des objets obstruent les ventilateurs ou si l'unité est mal installée. Si le bruit persiste, contactez un technicien pour une inspection.

Comment changer le mode de fonctionnement (chauffage/refroidissement) ?

Utilisez la télécommande pour changer le mode. Appuyez sur le bouton 'Mode' jusqu'à ce que l'option souhaitée apparaisse sur l'écran.

Quelle est la plage de température de fonctionnement de la DAIKIN FTXG35EV1BS ?

L'unité peut fonctionner efficacement entre -15°C et 46°C en mode refroidissement et jusqu'à -15°C en mode chauffage.

Comment réinitialiser l'unité ?

Pour réinitialiser l'unité, débranchez-la pendant environ 10 minutes, puis rebranchez-la. Cela remettra l'appareil dans ses paramètres par défaut.

Est-ce que je peux utiliser l'unité sans télécommande ?

Non, la DAIKIN FTXG35EV1BS nécessite une télécommande pour tous les réglages et modes de fonctionnement.

MODE D'EMPLOI FTXG35EV1BS DAIKIN

À LIRE avant d'utiliser l'appareil

Mesures de sécurité 2

Noms des pièces 4

Préparation avant utilisation. 7

Fonctionnement

Mode AUTO·SECHAGE·

REFROIDISSEMENT

Réglage du sens du flux d'air 12

Fonctionnement PUISSANT 14

Fonctionnement SILENCIEUX

DE L'UNITE EXTERIEURE 15

Fonctionnement OEIL INTELLIGENT 16

Fonctionnement de la MINUTERIE 18

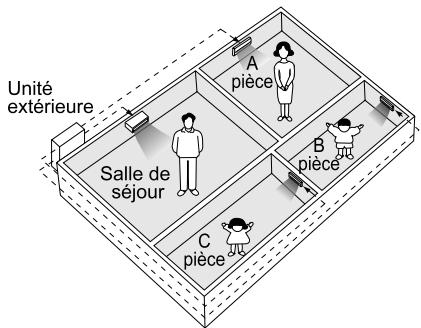

Remarque sur le système Multi 20

Entretien

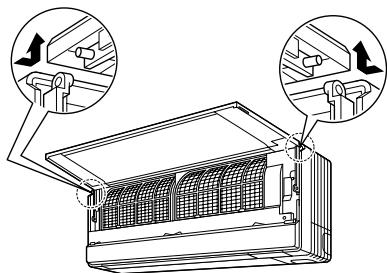

Soin et nettoyage 22

GUIDE de dépannage

Guide de démarrage 25

Mesures de sécurité

• Ce manuel doit être à portée de la main de l'opérateur.
• Lisez attentivement ce manuel avant de mettre l'unité en marche.
• Pour des raisons de sécurité, l'opérateur doit lire attentivement les précautions suivantes.
• Les précautions continues dans ce manuel sont classées sous AVERTISSEMENT et ATTENTION. Veillez à respecter toutes les précautions ci-dessus : elles sont toutes essentielles à la sécurité.

Avertissement

Si vous ne respectez pas scrupuleusement ces instructions, l'unité peut provoquer des dommages matériels, corporels, voire la mort.

Attention

Si vous ne respectez pas scrupuleusement ces instructions, l'unité peut provoquer des dommages matériels ou corporels mineurs.

Veillez à mettre le climatiseur à terre.

Ne touchez jamais le climatiseur (télécommande comprise) avec les mains mouillées.

Veillez à respecter ces instructions.

Ne mouillez jamais le climatiseur (télécommande comprise).

Avertissement

• Afin d'éviter un incendie, une explosion ou des blessures, n'utilisez pas l'unité en présence de gaz nocifs, inflammables ou corrosifs, à proximité de l'unité. L'exposition prolongée au flux d'air est nuisible à la santé.
• N'insérez pas vos doigts, de tiges ou d'autres objets dans la sortie ou l'entrée d'air. Le ventilateur tournant à grande vitesse, vous pourriez vous blesser.
• Ne tentez pas de réparer, déplacer, modifier ou réinstaller le climatiseur vous-même. Un travail incorrect provoquera une électrocution, un incendie, etc.

Pour les réparations et la réinstallation, demandez conseils et informations à votre revendeur Daikin.

• N'insérez ni doigts, ni pointes ni d'autres objets dans les pièces mobiles du panneau avant ou du panneau de sortie d'air.
• Le réfrigerant utilisé dans le climatiseur est sûr. Bien que des fuites soient peu probables, si, pour quelque raison, le réfrigerant semble fuir dans la pièce, assurez-vous qu'il n'entre pas en contact avec la flamme d'un appareil de chauffage au gaz, au mazout ou d'une cuisinière à gaz.
• Si le climatiseur ne refroidit ni ne chauffe correctement, il est possible que le réfrigérant fuie; dans ce cas, appelez votre revendeur.

Lors des réparations accompagnant l'ajout de réfrigérant, vérifiez le contenu des réparations avec notre équipe d'entretien.

• Ne tentez pas d'installer le climatisationur vous-même. Un travail incorrect se soldera par une fuite d'eau, une électrocution ou un incendie. Pour l'installation, consultez votre revendeur ou un technicien qualifié.
• Pour éviter toute électrocution, brûlure ou blessure, si vous notez une anomalie telle qu'une odeur de brûlé, arrêtez le fonctionnement du climatisationur et mettez l'interrupteur sur Arrêt. Appelez ensuite votre revendeur, qui vous donnera des instructions.

Attention

• Le climatiseur doit être mis à la terre. Une mise à la terre incomplète peut provoquer une électrocution. Ne raccordez pas la ligne de terre aux tuyaux de gaz, aux tuyaux d'eau, à un paratonnerre ou à la ligne de terre du téléphone.

• Pour éviter toute altération de la qualité, n'utilisez pas l'unité pour refroidir des instruments de précision, des aliments, des plantes, des animaux ou des œuvres d'art.
• N'exposez jamais directement les petits enfants, les plantes ou les animaux au flux d'air.
• Ne placez aucun appareil produisant des flammes dans la trajectoire du flux d'air diffusé par l'unité ni sous l'unité intérieure. La chaleur pourrait déformer l'unité ou la combustion pourrait être incomplète.
• Ne bloquez ni les entrées ni les sorties d'air. Tout obstacle au flux d'air peut provoquer une baisse de performances ou des problèmes.
• Ne vous mettez ni-dessus ni assis sur l'unité extérieure. Pour éviter de vous blesser, ne posez aucun objet sur l'unité et n'enlevez pas le carter de protection du ventilateur.
• Ne placez aucun objet craignant l'humidité sous l'unité intérieure ou extérieure. Dans certains cas, l'humidité de l'air peut former de la condensation et dégouliner.
• Après certain temps d'utilisation, vérifiez si le support et la fixation de l'unité ne sont pas endommagés.
• Ne touchez pas l'entrée d'air ni les ailettes en aluminium de l'unité extérieure. Vous pourriez vous blesser. L'appareil n'est pas conçu pour être utilisé par des jeunes enfants ou des personnes infirmes non surveillées.
• Les jeunes enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Pour éviter tout manque d'oxygène, aérez suffisamment la pièce si un appareil pourvu d'un brûleur est utilisé avec le climatiseur.
• Avant le nettoyage, veillez à arrêter le fonctionnement du climatiseur, mettez l'interrupteur sur Arrêt ou débranchez le cordon d'alimentation.
• Ne raccordez pas le climatisation à une alimentation autre que celle qui est spécifiée. Ceci peut provoquer une panne ou un incendie.
• Selon l'environnement, il est nécessaire d'installer un interrupteur de dispersion à la terre. L'absence d'un interrupteur de dispersion à la terre peut provoquer une électrocution.
• Placez le tuyau d'évacuation de manière à ce que l'écoulment soit régulier. L'écoulment incomplet peut mouiller la construction, le mobilier, etc.
• Ne placez pas d'objets à proximité directe de l'unité extérieure et ne laissez pas les feuilles ou autres débris s'accumuler autour de l'unité.

Les feuilles constituent un foyer pour les petits animaux qui peuvent ensuite pénétrer dans l'unité. Une fois entrés, ces animaux peuvent provoquer des dysfonctionnements, de la fumée ou un incendie lorsqu'ils entrent en contact avec des pièces électriques.

N'utilise pas le climatiseur avec les mains mouillées.

• Ne lavez pas l'unité intérieure avec trop d'eau, n'utilisez qu'un chiffon légèrement humide.
• Ne posez pas de récipients contenant de l'eau ni d'autres objets sur l'unité. L'eau pourrait pénétrer dans l'unité, déterminer les isolants électriques et provoquer une électrocution.

Pour installer le climatiseur dans les types d'environnement suivants, consultez votre revendeur.

• Environnements huileux, avec de la vapeur ou de la suite.
• Environnements salins tels que les zones côtières.
• Environnement avec du gaz sulfuré comme près d'une source thermale.
• Environnement où de la neige peut bloquer l'appareil extérieur.

Le tuyau d'évacuation de l'appareil extérieur doit être placé dans une position offrant une bonne évacuation.

Tenez compte des nuisances sonores causées à votre voisinage.

Pour l'installation, choisissez un emplacement comme décrit ci-dessous.

• Un emplacement suffisamment solide pour supporter le poids de l'appareil et qui n'amplifie pas les bruits ou les vibrations lors du fonctionnement.
• Un emplacement à partir duquel la sortie d'air de l'appareil extérieur ou le bruit produit ne dérangera pas le voisinage.

Travail électrique.

• Pour l'alimentation électrique, utilisez un circuit d'alimentation séparé, réservé au climatiseur.

Déplacement du système.

• Le déplacement du climatiseur requiert connaissances et compétences spécifiques. Veuillez consulter votre revendeur si vous devez le déplacer pour déménagement ou réorganisation.

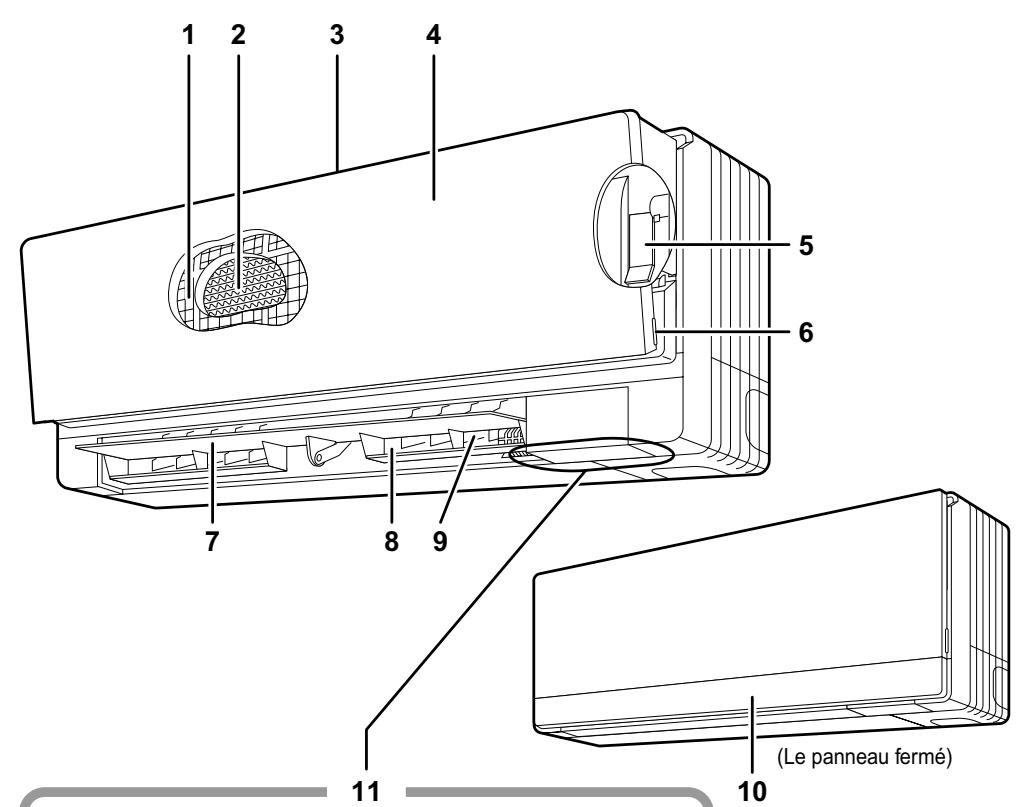

Unité intérieure

1. Filtre à air
2. Filtre purificateur diair photocatalytique à liapatite et au titane:
3. Ces filtres sont fixés à l'intérieur des filtres à air.
4. Prise d'air
5. Panneau avant
6. Plaque de support:
7. La plaque de support sert à soutenir la façade pendant les opérations de maintenance.
8. Languette du panneau avant
9. Volet (lame horizontale) : (page 12.)
10. Diffuseur d'air
11. Déflecteurs (lames verticales):
12. Les déflecteurs sont situés à l'intérieur de la sortie d'air. (page 12.)
13. Panneau de sortie d'air

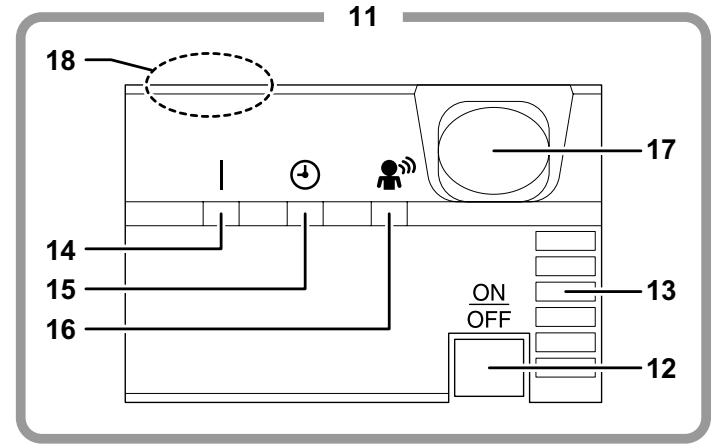

14. Affichage
15. Interrupteur MARCHE/ARRET de l'unité intérieure: (page 10.)
16. Appuyez une fois sur cette touche pour mettre l'unité en marche.

Appuyez à nouveau pour l'arrêter.

• Le mode de fonctionnement se rapporte au tableau suivant.

	Mode	Réglage de la température	Débit d'air
F(C)TXG	AUTO	25°C	AUTO

• Cette touche est utile si vous ne disposez pas de la télécommande.
• Capteur de température de la pierce:
• Il capte la température de l'air autour de l'unité.
• Voyant de fonctionnement (vert)
• Voyant de la MINUTERIE (jaune) : (page 18.)
• Lampe-témoin OEIL INTELLIGENT (vert): (page 16.)
• Détecteur OEIL INTELLIGENT:
• Il détecte les mouvements des personnes et passe
• Récepteur de signaux:
• Il reçoit les signaux de la télécommande.
• lorsque l'unité reçoit un signal, un bip court se fait entendre.
• Mise en marche............ bip-bip
• Modification des paramètres.. bip
• Arrêt........... bip long

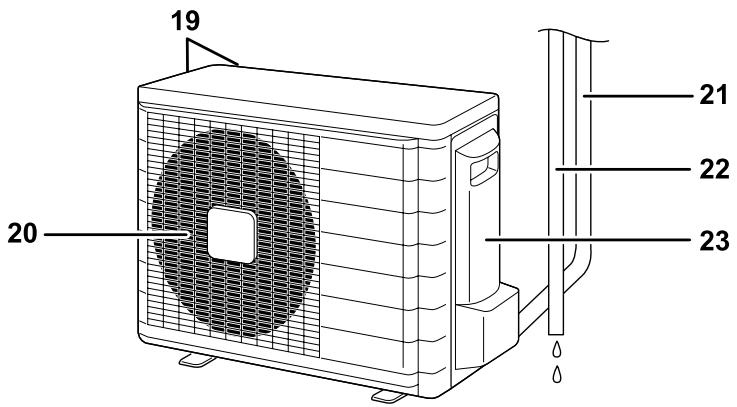

Unité extérieure

1. Prise d'air: (Arrière et latérale)
2. Diffuseur d'air
3. Tube du réfrigérant et câble reliant les unités

L'aspect de l'unité extérieure peut différer de certains modèles.

1. Tuyau de descente
2. Borne de terre:
3. Il est situé à l'intérieur de ce couvercle.

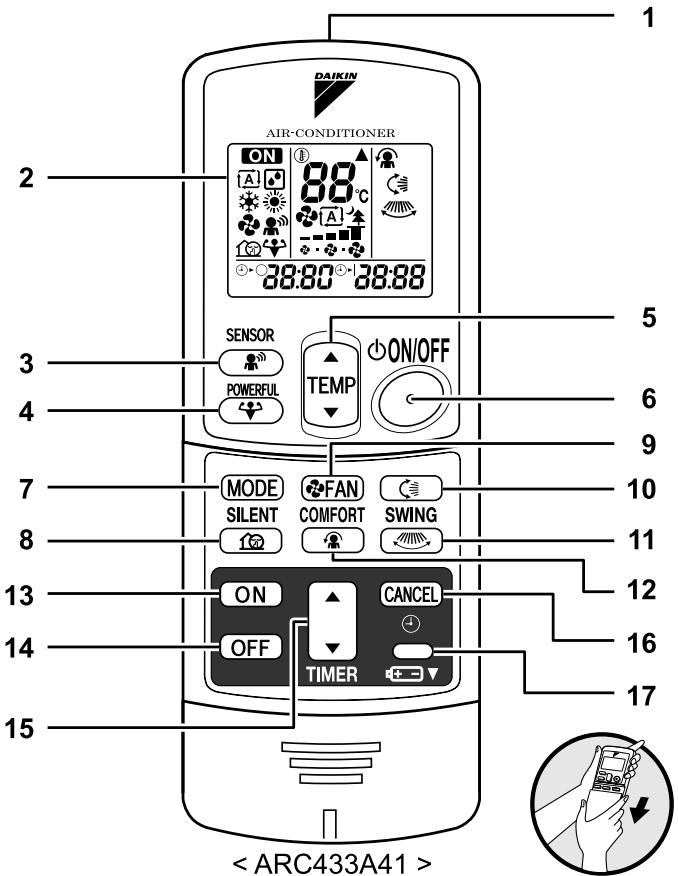

1. Émetteur de signaux:
2. Il envoie des signaux à l'unité interne.
3. Affichage:
4. Il affiche les paramètres actuels. (Sur cette illustration, tous les affichages de chaque section sont allumés aux fins de l'explication.)

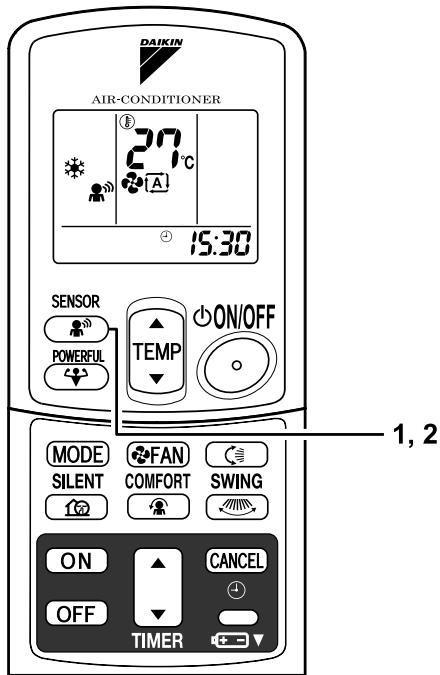

5. Touche DETECTEUR: Fonctionnement OEIL INTELLIGENT (page 16.)

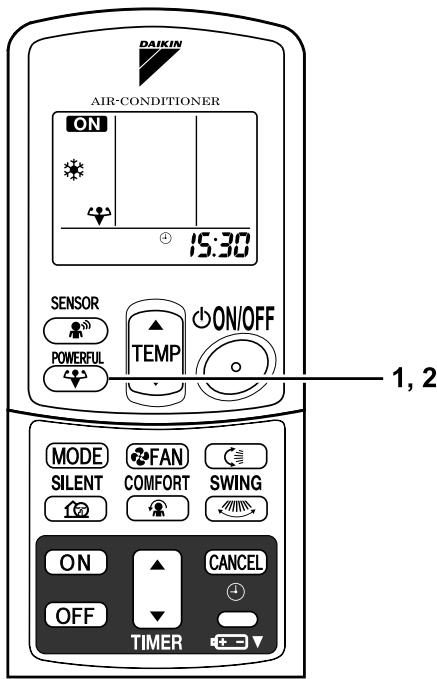

6. Touche PUISSANT:

Fonctionnement PUISSANT (page 14.)

1. Touches de réglage de la TEMPERATURE:
2. Elles permettent de modifier le réglage de la température.

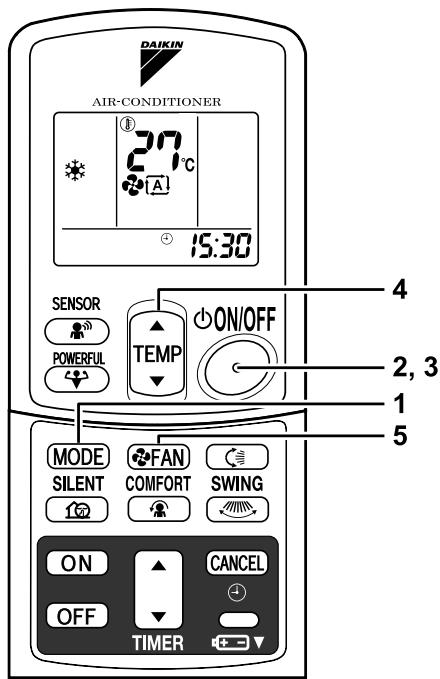

3. Touche MARCHE/ARRET:
4. Appuyez une fois sur cette touche pour mettre le climatiseur en marche. Appuyez à nouveau sur cette touche pour l'arrêter.
5. Sélecteur de MODE:
6. Elle sélectionne le mode de fonctionnement.

(AUTO/SECHAGE/REFROIDISSEMENT/CHAUFFAGE/VENTILATEUR) (page 10.)

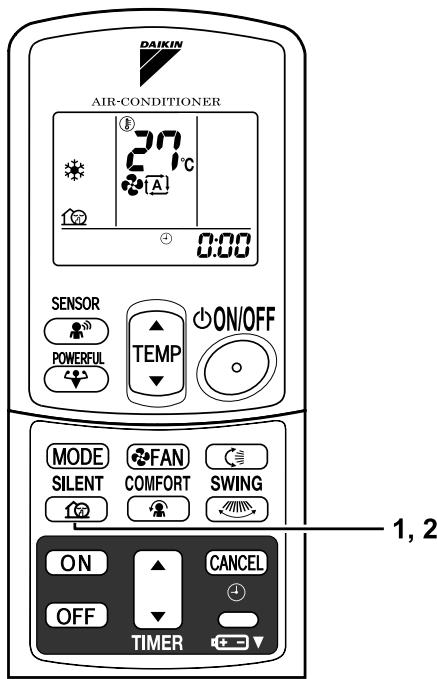

1. Touche SILENCIEUX: Fonctionnement SILENCIEUX DE L'UNITE EXTERIEURE (page 15.)
2. Touche de réglage du VENTILATEUR:
3. Elle sélectionne le réglage du début d'air.

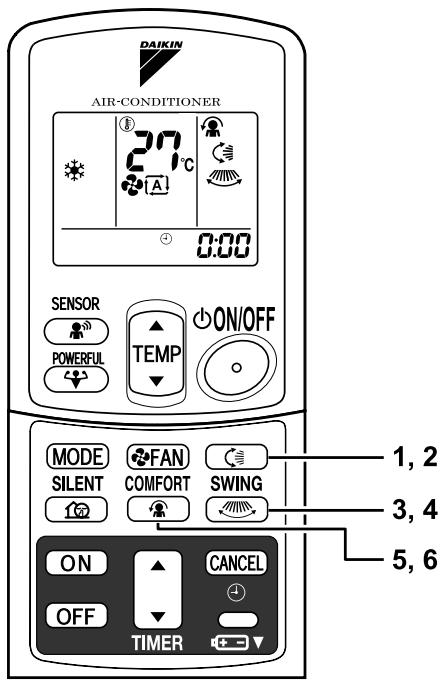

4. Touche OSCILLATION: (page 12.)
5. Volet (lame horizontalement)
6. Touche OSCILLATION: (page 12.)
7. Déflecteurs (lame verticale)

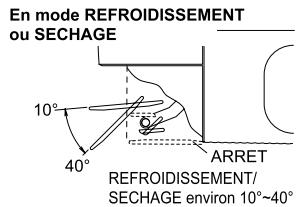

8. Touche du mode SOUFFLE CONFORTABLE: (page 13.)

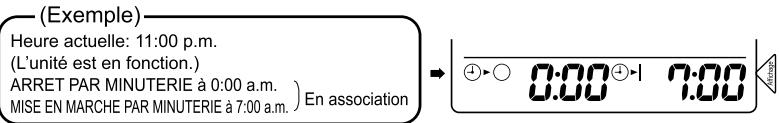

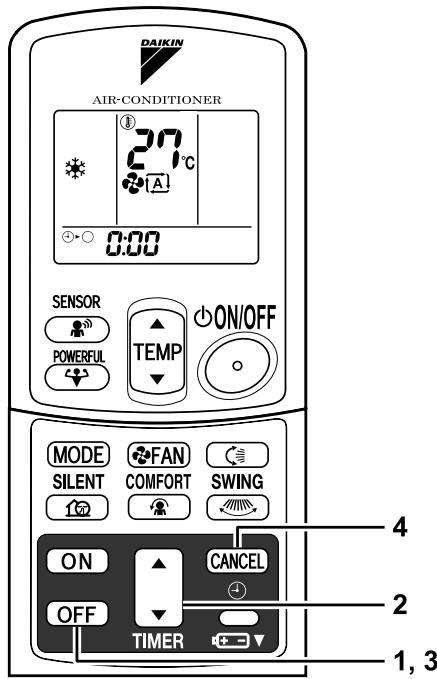

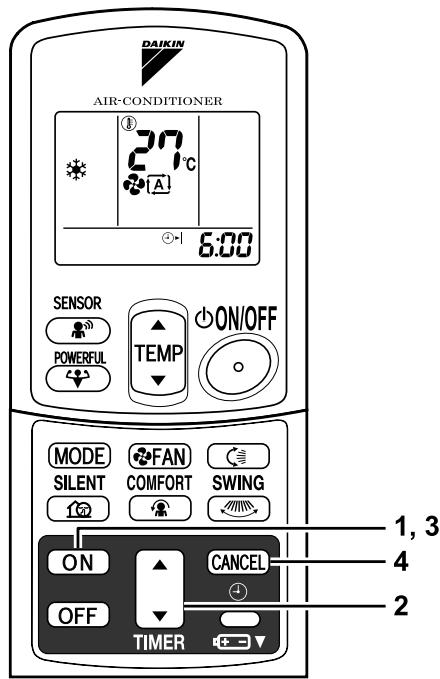

9. Touche MISE EN MARCHE PAR MINUTERIE: (page 19.)
10. Touche ARRET PAR MINUTERIE: (page 18.)
11. Touche de réglage de la MINUTERIE:
12. Elle permet de modifier l'heure.
13. Touche ANNULATION PAR MINUTERIE:
14. Elle annule le réglage de la minuterie.
15. Touche HORLOGE : (page 9.)

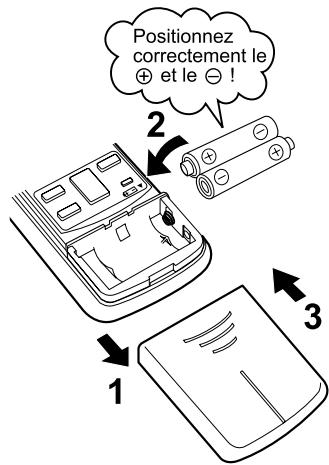

Installation des piles

1. Faites glisser le couvercle avant pour l'enlever.
2. Installez 2 piles sèches (AAA).
3. Remettez le couvercle en place.

Attention

• Lorsque vous remplacez les piles, utilisez des piles du même type et remplacez les deux piles usées en même temps.
• Si vous prévoyez de ne pas utiliser le système pendant un certain temps, retirez les piles.
• Nous vous recommandons de les remplacer une fois par an ; si l'affichage de la télécommande commence à faiblir ou si la réception s'altère, veuillez les remplacer par des piles alcalines neuves. N'utilisez pas de piles au manganèse.
• Les piles jointes sont fournies pour l'emploi initial du système. Suivant la date de fabrication du climatiseur, la période d'utilisation des piles pourrait être courte.

Remplacement des piles

• Lorsque vous remplacez les piles, enlevez la pile usée, attendez une minute, puis insérez la nouvelle.

Utilisation de la télécommande

• Pour utiliser la télécommande, dirigez l'émetteur sur l'appareil intérieur. S'il y a un obstacle entre l'appareil et la télécommande, tel que des rideaux, l'appareil ne fonctionne pas.
• Ne faites pas tomber la télécommande. Ne la mouillez pas.
• La distance maximale de fonctionnement de la télécommande est de 7m.

Pour fixer le support de la télécommande sur un mur

1. Choisissez un emplacement à partir duquel les signaux de la télécommande peuvent atteindre l'appareil.
2. Fixez le support sur un mur, un pilier ou dans un endroit semblable à l'aide des vis que vous devrez vous procurer.
3. Placez la télécommande dans son support.

- Pour retirer, tirez vers le haut.

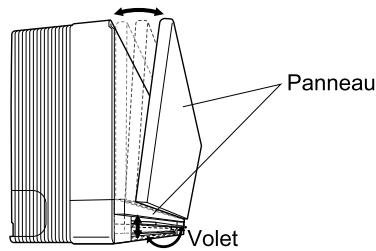

Mettez le disjoncteur sous tension

• Mettre le disjoncteur sous tension ouvrira et refermera le panneau et le volet. (Cette procédure est normale.)

Attention

• Durant le fonctionnement (i. e. lorsque le panneau est ouvert ou en cours d'ouverture ou de fermeture), ne touche pas le panneau.

Attention

• N'exposez jamais la télécommande aux rayons directs du soleil.
• De la poussière sur l'émetteur ou le récepteur de signal réduira leur sensibilité. Essuyez la poussière avec un chiffon doux.
• Le signal de la télécommande peut ne pas fonctionner si une lampe fluorescente à démarrage électronique (comme une lampe à inverseur) se trouve dans la pièce. Consultez votre revendeur si c'est le cas.
• Si le signal de la télécommande commande aussi un autre appareil, éloignez cet appareil ou consultez votre revendeur.

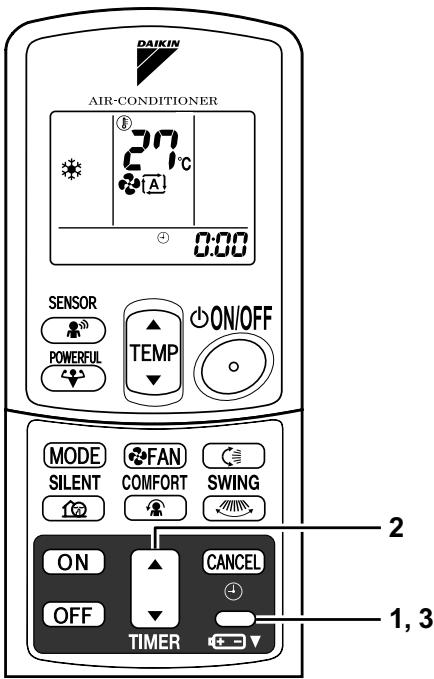

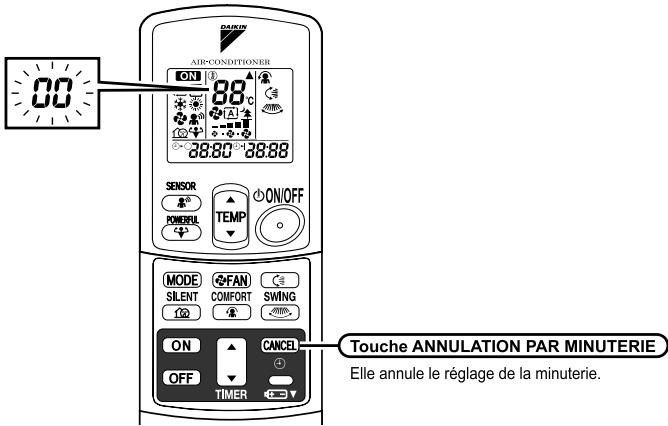

1. Appuyez sur la touche "horloge".

000 s'affiche.

clignote.

2. Appuyez sur la touche de "réglage de la minuterie" pour permettre l'horloge à l'heure.

Maintenez la touche "▲" ou "▼" enfoncée pour augmenter ou diminuer rapidement l'affichage de l'heure.

3. Appuyez sur la touche "horloge".

: clignote.

Conseils pour économiser l'énergie

Veillez à ne pas trop refroidir (chauffer) la pièce.

Le fait de maintenir le réglage de la température à un niveau modéré permet d'économiser de l'énergie.

Couvrez les fenêtres d'un store ou d'un rideau.

Le fait de bloquer la lumière du soleil et l'air provenant de l'extérieur augmente l'effet de refroidissement (de chauffage).

• Les filtres à air encrassés provoquent des anomalies de fonctionnement et consomment de l'énergie.

Nettoyez-les tous les quinze jours environ.

Réglage recommendé de la tempête

Pour refroidir: 26°C – 28°C

Pour chauffer: 20°C – 24°C

• Le climatiseur consomme toujours 15-35 watts d'électricité même lorsqu'il n'est pas utilisé.
• Si vous pensez ne pas utiliser le climatiseur pendant longtemps, au printemps ou à l'automne par exemple, mettez l'interrupteur sur ARRET.
• Utilisez le climatiseur dans les conditions suivantes.

Mode	Conditions d'utilisation	Si l'utilisation continue en dehors de cette plage
REFROIDISSEMENT	Température externe:(2/3/4/5MXS) -10 à 46°C(RXG) 10 à 46°CTempérature interne: de 18 à 32°CHumidité interne: 80% max.	• Un dispositif de sécurité pourrait arrêter le fonctionnement.(Dans le multisysteme, il pourrait arrêter le fonctionnementde l'unité externe seulement.)• De la condensation pourrait se former sur l'unité interne etdégouliner.
CHAUFF-AGE	Température externe:(2/3/4/5MXS) -15 à 15,5°C(RXG) -15 à 20°CTempérature interne: de 10 à 30°C	• Un dispositif de sécurité pourrait arrêter le fonctionnement.
SECHAGE	Température externe:(2/3/4/5MXS) -10 à 46°C(RXG) 10 à 46°CTempérature interne: de 18 à 32°CHumidité interne: 80% max.	• Un dispositif de sécurité pourrait arrêter le fonctionnement.• De la condensation pourrait se former sur l'unitéinterne et dégouliner.

• Un dispositif de sécurité pourrait désactiver le système en cas de fonctionnement en dehors de cette plage d'humidité et de température.

Mode auto·sechage·refroidissement·chauffage·ventilateur

Le climatiseur fonctionne dans le mode de votre choix.

Dès la fois suivante, le climatiseur fonctionnera dans le même mode.

1. Appuyez sur le "sélecteur de mode" et choisissez un mode de fonctionnement.

• Chaque fois que vous appuyez sur la touche, le paramètre du mode avance en séquence.

A: AUTO : SECHAGE *REFROIDISSEMENT CHAUFFAGE : VENTILATEUR

2. Appuyez sur la touche "MARCHE/ARRET".

• La lampe-témoin de marche s'éclaire et le panneau s'ouvre.

3. Appuyez à nouveau sur la touche "MARCHE/ARRET".

• La lampe-témoin de marche s'éteint et le panneau se ferme.

4. Appuyez sur la touche de "réglage de la temperature".

Mode SECHAGE ou VENTILATEUR	Mode AUTO ou REFROIDISSEMENT ou CHAUFFAGE
Le réglage de la température ne peut pas être modifié.	Appuyez sur “▲” pour augmenter la température et sur “▼” pour la diminuer.
	Réglez sur la température de votreCHOIX.

5. Appuyez sur la touche de "réglage de la ventilation".

Mode SECHAGE	Mode AUTO ou REFROIDISSEMENT ou CHAUFFAGE ou VENTILTEUR
Le réglage du début d'air ne peut être modifié.	Cinq niveaux de réglage du début d'air sont disponibles, de “¯” à “⓷” plus “⓹” “⓺”.

• Fonctionnement silencieux de l'unité intérieure

Lorsque le flux d'air est réglé sur “ ”, le bruit de l'unité interieure s'atténue.

Utilisez cette fonction pour atténuer le bruit.

La capacité de l'unité peut être réduite si l'écoulement d'air est trop faible.

Remarque sur le chauffage

• Le climatiseur chauffe la pièce en aspirant de l'air chaud de l'extérieur vers l'intérieur. La capacité de chauffage diminue lorsque la température extérieure est basse. Si l'effet de chauffage n'est pas suffisant, il est recommandé d'associer un autre appareil de chauffage au climatiseur.
• Le système de la pompe à chaleur chauffe la pièce en faisant circuler l'air chaud dans toute la pièce. APRÈS la mise en route du chauffage, il faut un certain temps pour que la pièce se réchauffe.
• Sous le mode chauffage, du givre pourrait se former sur l'unité externe et réduire la capacité de chauffage. Dans ce cas, le système passe au dégivrage pour éliminer le givre.
• Lors du dégivrage, l'air chaud ne sort pas de l'unité interne.

Remarque sur le refroidissement

• Ce climatisation refroidit la pièce en soufflant l'air chaud de la pièce à l'extérieur; par conséquent, si la température extérieure est élevée, les performances de l'appareil diminuent.

Remarque sur la DESHUMIDIFICATION

• La puce de l'ordinaire débarrassée lapiece de l'humidité tout en maintenant le plus possible la température. Étant donné qu'il contrôle automatiquement la température et le débit d'air, il n'y a peu de réglage manuel de ces fonctions.

Remarque sur le mode AUTO

• En fonctionnement AUTOMATIQUE, le système sélectionne un mode de fonctionnement approprié (FROID ou CHAUD) suivant la température de la pièce lors de la mise en marche.
• Le système reselectionne automatiquement le réglage à intervalles réguliers pour amener la température de la pièce au niveau réglé par l'utilisateur.
• Si vous n'aimez pas le fonctionnement AUTOMATIQUE, vous pouvez sélectionner manuellement le mode de fonctionnement et le réglage de votre choix.

Remarque sur le réglage du début d'air

• L'effet de chauffage (refroidissement) est proportionnel au début d'air.

Réglage du sens du flux d'air

Pour plus de confort, vous pouvez régler le sens du flux d'air.

Réglage des lames horizontales (volets)

1. Appuyez sur la touche "OSCILLATION"
2. “ ” apparaît sur l'afficheur LCD.
3. Lorsque le volet se trouve dans la position désirée, appuyez à nouveau sur la touche "OSCILLATION". Le volet s'arrêtera d'osciller.

Réglage des lames verticales (déflecteurs)

1. Appuyez sur la touche "OSCILLATION".
2. " √ apparait sur l'afficheur LCD.
3. Lorsque les déflecteurs se trouvent dans la position désirée, appuyez à nouveau sur la touche "OSCILLATION".
4. Les déflecteurs s'arrêtent d'osciller.

Pour activer la diffusion d'air en 3D

1. Appuyez sur la touche "OSCILLATION" et sur la touche "OSCILLATION" : l'affichage de "C" et "C" apparaitra et le volet et les déflecteurs oscilleront tour à tour.

Pour annuler la diffusion d'air en 3D

1. Appuyez soit sur la touche "OSCILLATION" soit sur la touche "OSCILLATION".

5. Appuyez sur la touche "souffle confortable

L'orientation du volet changera, empêchant l'air de souffler directement sur les occupants de la pièce.

• " " apparaît sur l'afficheur LCD.

Le volet montera.

Le volet descendra.

Remarque

• Lorsque vous sélectionnez la touche "OSCILLATION", la plage d'oscillation du volet dépend du mode de fonctionnement. (Voir la figure.)

Diffusion d'air tridimensionnelle (3D)

• La diffusion d'air tridimensionnelle fait circuler l'air froid, qui tend à se concentrer près du sol, et l'air chaud, qui tend à se concentrer près du plafond, dans toute la pièce, évitant ainsi le développement de zones chaudes et froides.

Écoulement d'air confortable

L'écoulement d'air se règle automatiquement. L'air circule dans le sens indiqué sur la figure de droite.

• Réglez toujours l'angle du volet à l'aide d'une télécommande. Si vous tentez de forcer le volet à la main alors qu'il pivote, le mécanisme pourrait se casser.
• Réglez toujours l'angle du volet à l'aide d'une télécommande.

Fonctionnement puissant

Le fonctionnement PUISSANT pousse au maximum l'effet de refroidissement (chauffage), quel que soit le mode de fonctionnement. Vous pouvez atteindre la puissance maximale.

1. Appuyez sur la touche "puissant".

• Le fonctionnement PUISSANT dure 20 minutes. Le système fonctionne alors à nouveau automatiquement avec les paramètres utilisés avant que le fonctionnement PUISSANT ne soit activé.
• Certaines fonctions ne sont pas disponibles lors de l'utilisation du fonctionnement PUISSANT.
• "apparaît sur l'afficheur LCD."

Pour annuler le fonctionnement puissant

1. Appuyez à nouveau sur la touche "PUISSANT".

Remarques sur le fonctionnement puissant

• Le mode PUISSANT ne peut pas être utilisé en même temps que les modes SILENCIEUX et CONFORTABLE. La fonction dont n'importe quelle touche est pressée en dernier est prioritaire. (Cela ne concerne pas le FONCTIONNEMENT SILENCIEUX.)
• Le mode PUISSANT ne peut être sélectionné que si l'unité est en marche. Appuyer sur la touche d'arrêt de fonctionnement annule les paramètres et le "..." disparaît de l'afficheur à cristaux liquides.
• En mode FROID ou CHAUD Pour pousser le refroidissement (chauffage) au maximum, la puissance de l'unité extérieure doit être augmentée et le débit d'air réglé sur le maximum. Le réglage de la température et du débit d'air ne peut être modifié.
• Sous le fonctionnement SECHAGE Le réglage de la température est diminué de 2,5°C et le débit d'air légèrement augmente.
• Sous le fonctionnement VENTILATEUR Le débit d'air est réglé sur le maximum.
• En cas d'utilisation du réglage de la pièce prioritaire Reportez-vous au point "Remarque sur le système Multi" (page 20.)

Fonctionnement silencieux de l'unite exterieure

Le fonctionnement SILENCIEUX DE L'UNITE EXTERIEURE atténue le niveau sonore de l'unité extérieure en changeant la fréquence et la vitesse de ventilation de l'unité extérieure. Cette fonction est utile de nuit.

Démarrage du fonctionnement silencieux de l'unite exterieure

1. Appuyez sur la touche "SILENCIEUX".
2. " 123" apparaît sur l'afficheur LCD.

Annulation du fonctionnement silencieux de l'unite exterieure

1. Appuyez à nouveau sur la touche "SILENCIEUX".

■ Remarque sur le fonctionnement SILENCIEUX DE L'UNITE EXTERIEURE

• En cas d'utilisation d'un système Multi, cette fonction s'active uniquement lorsque le fonctionnement SILENCIEUX DE L'UNITE EXTERIEURE est réglé sur toutes les unités intérieures utilisées. Cependant, en cas d'utilisation du réglage de la pièce prioritaire, reportez-vous au point "Remarque sur le système Multi" (page 20.)
• Cette fonction est disponible dans les modes REFROIDISSEMENT, CHAUFFAGE, AUTOMATIQUE. (Elle n'est pas disponible dans les modes VENTILATION et DESHUMIDIFICATION.)
• Le fonctionnement PUISSANT et le fonctionnement SILENCIEUX DE L'UNITE EXTERIEURE ne peuvent être utilisés en même temps. Le fonctionnement PUISSANT est prioritaire.
• Si vous arrêtez le fonctionnement à l'aide de la télécommande ou de l'interrupteur MARCHE/ARRET de l'unité principale lors de l'utilisation du fonctionnement SILENCIEUX DE L'UNITE EXTERIEURE, "fa" restera à l'affichage de la télécommande.

Fonctionnement OEIL intelligent

"OEIL INTELLIGENT" est le capteur infrarouge qui détecte les mouvements humains.

Démarrage du fonctionnement OEIL intelligent

1. Appuyez sur la touche "DETECTEUR".
2. "..." apparaît sur l'afficheur LCD.

Annulation du fonctionnement OEIL INTELLIGENT

1. Appuyez à nouveau sur la touche "DETECEUR".

Pièce occupée

• Fonctionnement normal. La lampe-témoin OEIL INTELLIGENT s'éclaire.

Pierre vide

• 20 min plus tard, le fonctionnement en économie d'énergie démarre. La lampe-témoin OEIL INTELLIGENT s'éteint.

Retour d'un occupant dans la pièce

• Reprise du fonctionnement normal. La lampe-témoin OEIL INTELLIGENT s'éclaire.

Fonctionnement en économie d'énergie

• Modifie la température définie de -2°C pour le chauffage / +2°C pour le refroidissement / +2°C pour la déshumidification.
• Il diminue légèrement le début d'air en mode ventilation. (En mode VENTILATION seulement)

Remarques sur le "OEIL intelligent

• Sa plage d'application est la suivante.

Angle vertical (Vue Latérale)

Angle horizontal (Vue D'en Haut)

• Le détecteur peut ne pas repérer les objets mobiles situés au-delà de 7m. (Vérifiez la plage d'utilisation.)
• La sensibilité du capteur varie en fonction de l'emplacement de l'unité interne, de la vitesse des passants, des écarts de température, etc.
• Le capteur prend également les animaux, la lumière du soleil, le mouvement des rideaux et la lumière renvoyée par les miroirs pour des passants.
• Le fonctionnement OEIL INTELLIGENT ne continue pas durant le fonctionnement puissant.
• Le mode de réglage nocturne (page 18.) ne continue pas durant l'utilisation du fonctionnement OEIL INTELLIGENT.

Attention

• Ne placez pas de gros objets près du capteur. Maintenez également les appareils de chauffage et les humidificateurs hors de la zone de détection du capteur. Ce capteur peut détecter des objets qu'il ne devrait pas détecter, mais également ne pas détecter ceux qu'il devrait détecter.
• Ne placez ni ne poussez violemment le OEIL INTELLIGENT. Il pourrait s'abîmer et mal fonctionner.

Fonctionnement de la minuterie

Les fonctions de la minuterie sont utiles pour allumer ou éteindre automatiquement le climatiseur de nuit ou le matin. Vous pouvez également utiliser ARRET PAR MINUTERIE et MISE EN MARCHE PAR MINUTERIE en association.

Utilisation du fonctionnement ARRET par minuterie

• Vérifiez que l'heure soit juste. Autrement, réglez l'horloge sur l'heure actuelle. (page 9.)

1. Appuyez la touche "ARRET par minuterie".

000 s'affiche.

● ● clignote.

2. Appuyez sur la touche de "réglage de la minuterie" jusqu'à obtention de l'heure désirée.

• Le réglage de l'heure augmente ou diminue de 10 minutes chaque fois que vous appuyez sur la touche. Le réglage change rapidement si vous maintenez la touche enfoncée.

3. Appuyez à nouveau sur la touche "ARRET par minuterie".

• Le témoin de la MINUTERIE s'allume.

4. Appuyez sur la touche "annulation

Le témoin de la MINUTERIE s'éteint.

Remarques

• Lorsque la MINUTERIE est réglée, l'heure actuelle ne s'affiche pas.
• Lorsque vous reglez MARCHE, ARRET PAR MINUTERIE, le réglage de l'heure est mémorisé. (La mémoire est annulée lorsque les piles de la télécommande sont substituées.)
• Lors de l'utilisation de l'unité via la minuterie MARCHE/ARRET, le temps réel de fonctionnement peut dépendre de l'heure entrée par l'utilisateur.

Lorsque l'ARRET PAR MINUTERIE est réglé, le climatiseur ajuste automatiquement le réglage de la température (+0,5°C pour le REFROIDISSEMENT, -2,0°C pour le CHAUFFAGE) afin d'éviter tout refroidissement (chauffage) excessif et de vous procurer un sommeil/agréable.

Utilisation du fonctionnement mise en MARCHE par minuterie

• Vérifiez que l'heure soit juste. Autrement, réglez l'horloge sur l'heure actuelle. (page 9.)
• Appuyez sur la touche "MISE EN MARCHE PAR MINUTERIE".

6:00 s'affiche.

clignote.

1. Appuyez sur la touche de "réglage de la MINUTERIE" jusqu'à obtention de l'heure désirée.
2. Le réglage de l'heure augmente ou diminue enez la touche enfoncée.
3. Appuyez à nouveau sur la touche "MISE EN MARCHE PAR MINUTERIE".
4. Le témoin de la MINUTERIE s'allume.

Annulation du fonctionnement "mise en MARCHE par minuterie

1. Appuyez sur la touche "ANNULATION".
2. Le témoin de la MINUTERIE s'éteint.

Combaison mise en MARCHE par minuterie/ ARRET par minuterie

• Un exemple de réglage pour associer les deux minuteries est indiqué ci-dessous.

Attention

Réglez à nouveau la minuterie dans les cas suivants:

• À proche avoir substitué les piles de la télécommande.

Remarque sur le système multi

Ce système est composé d'une unité extérieure reliée à plusieurs unités intérieures.

1. Réglage de pièce prioritaire présente mais inactif ou non présente.

Lorsque plus de 1 unité intérieure fonctionne, la première unité mise en marche est prioritaire. Dans ce cas, réglez les unités mises en marche par la suite sur le mode de fonctionnement (*1) de la première.

Autrement, elles entrent en mode d'attente et le témoin de fonctionnement clignotera ; ceci n'est pas signe de dysfonctionnement. (*1)

• Les modes REFROIDISSEMENT, DESHUMIFICATION et VENTILATION peuvent être utilisés en même temps.
• Le mode AUTOMATIQUE sélectionne automatiquement le mode REFROIDISSEMENT ou le mode CHAUFFAGE en fonction de la température de la pièce.

Par conséquent, le mode AUTOMATIQUE est disponible lorsque vous sélectionnez le mode de fonctionnement de l'unité mise en marche en premier.

Normalement, le mode de fonctionnement de la pièce où l'unité est mise en marche en premier a la priorité, mais les situations suivantes étant des exceptions, veuillez vous en souvenir.

Si le mode de fonctionnement de la première pièce est le mode VENTILATION, l'emploi du mode Chauffage dans n'importe quelle pièce après celle-ci donne la priorité au chauffage. Dans ce cas, le climatiseur fonctionnant en mode VENTILATION se mettra en attente et le témoin de fonctionnement clignotera.

2. Avec le réglage de la pièce prioritaire activé.

Voir le point "Réglage de pièce prioritaire" de la page suivante.

Mode tranquillite nocturne

Le mode TRANQUILLITE NOCTURNE requiert une programmation initiale lors de l'installation. Veuillez vous adresser à votre détaillant ou revendeur pour l'assistance. Le mode TRANQUILLITE NOCTURNE atténue le bruit de fonctionnement de l'unité extérieure durant les heures nocturnes afin de ne pas déranger le voisinage.

Le mode TRANQUILLITE NOCTURNE s'active lorsque la température chute de 5°C ou plus par rapport à la plus haute température enregistrée ce jour-là. Par conséquent, lorsque la différence de température est inférieure à 5°C, cette fonction ne s'active pas. - Le mode TRANQUILLITE NOCTURNE réduit légèrement les performances de refroidissement de l'unité.

1. Réglage de pièce prioritaire présente mais inactif ou non présente.

Lorsque vous utilisez le fonctionnement SILENCIEUX DE L'UNITE EXTERIEURE avec le système Multi, regléz toutes les unités intérieures sur le fonctionnement SILENCIEUX DE L'UNITE EXTERIEURE à l'aide de leur télécommande. Lorsque vous annulez le fonctionnement SILENCIEUX DE L'UNITE EXTERIEURE, annulez une des unités intérieures en fonction à l'aide de sa télécommande. Le fonctionnement SILENCIEUX DE L'UNITE EXTERIEURE reste cependant affiché sur la télécommande des autres pièces. Nous vous recommendons de désactiver toutes les pièces à l'aide de leur télécommande.

2. Avec le réglage de la pièce prioritaire actif.

Voir le point "Réglage de pièce prioritaire" de la page suivante.

Verrouillage du mode refroidissement/chauffage (disponible uniquement pour les modèles à pompe à chaleur)

Le verrouillage du mode Refroidissement/Chauffage requiert une programmation initiale lors de l'installation. Veuillez vous adresser à votre détaillant ou revendeur pour l'assistance. Le verrouillage du mode Refroidissement/Chauffage oblige l'unité à fonctionner dans le mode Refroidissement ou Chauffage. Cette fonction est utile lorsque vous souhaitez régler toutes les unités intérieures raccordées au système Multi sur le même mode de fonctionnement.

Réglage de la priorité de la pierce

Le réglage de la pièce prioritaire requiert une programmation initiale lors de l'installation. Veuillez vous adresser à votre détaillant ou revendeur pour l'assistance.

La pièce désignée comme prioritaire a la priorité dans les situations suivantes:

1. Priorité du mode de fonctionnement.

Le mode de fonctionnement de la pièce prioritaire ayant la priorité, l'utilisateur peut sélectionner un mode de fonctionnement différent de celui des autres pièces.

• La pièce A est prioritaire dans les exemples suivants.

Lorsque le mode REFROIDISSEMENT est sélectionné dans la pièce A alors que les modes suivants sont utilisés dans les pièces B, C et D:

Mode de fonctionnement dans les pieces B, C et D	Etat des pieces B, C et D lorsque l'unité de lapiece A est en mode REFROIDISSEMENT
REFROIDISSEMENT, DESHU-MIDIFICATION ou VENTILA-TION	Maintien du mode de fonctionnement en cours
CHAUFFAGE	L'unité entre en mode d'atte. Le fonctionnement reprend lor-sque l'unité de la piece A s'arrêté de fonctionner.
AUTOMATIQUE	Si l'unité est réalisée sur le mode REFROIDISSEMENT, le fonctionnement con- tinue. Si elle est réalisée sur le mode CHAUFFAGE, elle entre en mode d'atte. Le fonctionnement repend lorsque l'unité de la piece A s'arrêté de fonctionner.

2. Priorité lors de l'utilisation du fonctionnement puissant.

• La pièce A est prioritaire dans les exemples suivants.

Les unités intérieures des pièces A, B, C et D fonctionnent toutes. Si l'unité de la pièce A entre en fonctionnement PUISSANT, la puissance de fonctionnement sera concentrée dans la pièce A. Dans ce cas, les performances de refroidissement (chauffage) des unités des pièces B, C et D peuvent légèrement baisser.

3. Priorité lors de l'utilisation du fonctionnement SILENCIEUX DE L'UNITE EXTERIEURE.

• La pièce A est prioritaire dans les exemples suivants.

En réglant simplement l'unité de la piece A sur le fonctionnement SILENCIEUX, le climatiseur entre en fonctionnement SILENCIEUX DE L'UNITE EXTERIEURE.

Il n'est pas nécessaire de régler toutes les unités intérieures utilisées sur le mode de fonctionnement SILENCIEUX.

Attention

• Avant d'effectuer le nettoyage, veillez à arrêter le fonctionnement et à mettre l'interrupteur sur ARRET.
• Eteignez toujours l'unité (et fermez le panneau) avant d'effectuer tout travail. Ouvrir le panneau durante le fonctionnement peut provoquer sa chute. (Note: "during" n'est pas corrigé car il n'est pas clairement tronqué et ne correspond à aucun mot français évident dans le contexte.)

1. Ouverture du panneau avant.

• Ouvrez le panneau avant en plaçant un doigt sur les languettes situées de chaque côté du panneau avant.

2. Démontage du panneau avant.

• Le panneau avant étant ouvert à l'horizontal ou presque, faites-le glisser vers la droite. L'axe rotatif de gauche se démontera. L'axe rotatif de droite peut être démonté en faisant glisser le panneau avant vers la gauche.

3. Nettoyage du panneau avant.

• Dépoussièrez-la avec un chiffon doux imbibé d'eau.
• Seul un détergent neutre peut être utilisé.
• Si vous lavez le panneau avant à l'eau, essuyez-le avec un chiffon, puis faites-le sécher à l'ombre après l'avoir lavé.

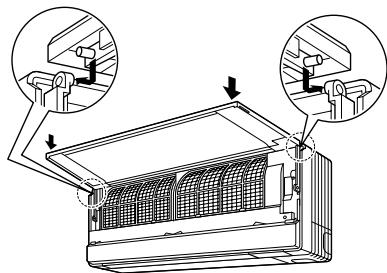

4. Fixation du panneau avant.

• Insérez les axes rotatifs dans les trous situés de chaque côté du panneau avant et fermez lentement ce dernier. (Appuyez de chaque côté du panneau avant.)

Attention

• Ne touchez pas les parties métalliques de l'unité intérieure. Autrement, vous pourriez vous blesser.
• Lorsque vous démontez ou montez le panneau avant, servez-vous d'un tabouret solide et stable et veillez à ne pas tomber. Lorsque vous démontez ou montez le panneau avant, empoignez-le fermement pour éviter qu'il ne tombe.
• Pour le nettoyage, n'utilise pas d'eau chaude de plus de 40°C, ni essence, ni diluant, ni huiles volatiles, ni cirages, ni brosses à récurer, ni objets durs.
• Après le nettoyage, assurez-vous que le panneau avant est bien fixé.

Filtres

1. Ouverture du panneau avant.
2. é du panneau avant, puis fixez-le à l'aide de la plaque de support de droite.
3. Retirez les filtres à air.
4. Soulevez un peu la languette située au centre de chaque filtre à air, puis abaissez-la.
5. Retirez le filtre purificateur d'air photocatalytique à l'apatite et au titane.

Tenez les parties en retrait du cadre et décrochez les 4 griffes.

1. Nettoyez ou remplacez chaque griffe. Voir figure.
2. Remettez le filtré à air et le Filtré purificateur d'air photocatalytique à l'apatite et au titane en place et fermez le panneau avant.

Assurez-vous d'insérer les deux languettes de dessous. - Remettez la plaque de support à sa place. - Appuyez de chaque côté du panneau avant.

Plaque de support

Filtre à air

1. Lavez les filtres à air à l'eau ou aspirez-les.
2. Si la poussière ne part pas facilement, lavez-les avec un détergent neutre dilué dans l'eau tiède, puis faites-les sécher à l'ombre.
3. Il est recommandé de nettoyer les filtres à air tous les 15 jours.

Filtre purificateur d'air photocatalytique à l'apatite et au titan (gris)

Languette

Entretien

1. Éliminez la poussière avec un aspirateur et lavez-le légèrement à l'eau.
2. S'il est très sale, plongez-le pendant 10 à 15 minutes dans un mélange d'eau et d'agent nettoyant neutre.
3. Ne démontez pas le filtre de l'armature lorsque vous le lavez à l'eau.
4. Après l'avoir lavé, secouez-le pour éliminer l'eau résiduelle et faites-le sécher à l'objet.
5. Le filtre étant en papier, ne l'essorez pas pour en extraire l'eau.

Remplacement

1. Retirez les languettes situées sur le cadre du contrôle et remplacez le contrôle par un neuf.
2. Jetez le filtre usé avec les déchets incinérables.

Remarque

• Fonctionnement avec les filtres sales :

(1) l'air ne peut être désodorisé.

(2) l'air ne peut être purifié.

(3) le chauffage ou le refroidissement sont faibles.

Une odeur peut se dégager.

• Pour commander un filtre purificateur d'air photocatalytique à l'apatite et au titane, contactez le magasin où vous avez acheté le climatiseur.
• Jetez les filtres usés avec les déchets incinérables

Article	N° de la pièce
Filtre purificateur d'air photocatalylique à l'apatite et au titane (avec cadre) 1 peux	KAF952B41
Filtre purificateur d'air photocatalylique à l'apatite et au titane (sans cadre) 1 peux	KAF952B42

Vérification

Vérifiez que la base, le support et les raccords de l'unité externe ne soient ni pourris ni corrodés.

Vérifiez que rien ne bloque les prises d'air et les diffuseurs d'air de l'unité interne et de l'unité externe.

Vérifiez que la vidange s'effectue régulièrement du tuyau de descente lors du REFROIDISSEMENT ou du SECHAGE.

• Si vous ne VOYZ pas d'eau de vidange, l'eau pourrait fuir par l'unité interne. Arrêtez le fonctionnement et consultez votre revendeur si c'est le cas.

Avant une longue période d'inactivité

1. Par beau temps, utilisez la fonction "VENTILATION seule" pendant plusieurs heures pour faire secher l'intérieur.
2. Appuyez sur la touche "MODE" et sélectionnez la "VENTILATION".
3. Appuyez sur la touche "MARCHE/ARRET" et mettez l'appareil en marche.
4. Après l'arrêt, coupez l'interrupteur du climatiseur de la pièce.
5. Lorsque plusieurs unités extérieures sont raccordées, assurez-vous que le chauffage n'est pas en fonction dans les autres pieces avant d'utiliser la ventilation. (page 20.)
6. Nettoyez les filtres à air et remettez-les en place.
7. Retirez les piles de la télécommande.

Les cas suivants ne sont pas des mauvais fonctionnements.

Les cas suivants ne sont pas dus à un mauvais fonctionnement du climatiseur mais ont d'autres raisons. Vous pouvez continuer à utiliser le climatiseur.

Cas	Explication
L'appareil ne démarre pas immédiatement. • Quand vous appuyez sur la touche MARCHE/ARRET juste après avoir arrêté le climatiseur. • Quand le mode a été changé.	• C'est pour protégger le climatiseur. Vous doivent attendre environ 3 minutes.
De l'air chaud ne sort pas immédiatement après le démarrage du mode de chauffage.	• Le climatiseur est en train de s'échauffer. Vous doivent attendre en 1 et 4 minutes. (Le système est conçu pour commencer à décharger de l'air uniquement après qu'il a atteint une certaine température.)
Le chauffage s'accroTE soudainement et un bruit d'écoulement est entendu.	• Le système est en train de faire partir le gel de l'appareil extérieur. Vous doivent attendre entre 3 et 8 minutes.
L'appareil extérieur émet de l'eau ou de la vapeur.	■ En mode CHAUD • Le gel de l'appareil extérieur se transforme en eau ou en vapeur quand le climatiseur est en mode de dégèle. ■ En mode FROID ou SEC • L'humidité de l'air se condense en eau sur la surface froide de la tuyauterie de l'appareil extérieur et coule.
De l'humidité sort de l'appareil intérieur.	■ Cela se produit quand l'air de la)piece refroidie en humidité par le flux d'air froid pendant le mode de refroidissement.
L'appareil intérieur émet des odeurs.	■ Cela se produit quand les odeurs de la)piece, des meubles ou des cigarettes sont absorbées par l'appareil et déchargées avec le flux d'air. (Si cela se produit, nous vous recommendons de faire net-toyer l'appareil intérieur par un technicien. Consultez le reven-deur où vous avez achété le climatiseur.)
Le ventilateur de l'appareil extérieur tourne alors que l'appareil intérieur ne fonctionné pas.	■Après que l'appareil s'est arrêté: • Le ventilateur de l'appareil extérieur continue de tourner pendant encore environ 60 secondes pour protégger le système. ■Quand le climatiseur ne fonctionné pas: • Quand la température extérieure est très élevée, le ventilateur de l'appareil extérieur tourne pour protégger le système.
L'appareil s'accroTE soudaine-ment de fonctionner. (Le tímein FONCTIONNEMENT est allumé.)	■ Pour la protection du système, le climatiseur peut s'accérer de fonctionner à cause d'une large fluctuation de tension. Il reprend automatiquement le fonctionnement après environ 3 minutes.
Les volets ne s'avourent pas lors de la mise en marche de l'appareil.	■ Pour les appeareils du système Multi, si l'appareil est mis en marche durant le dégivrage, les volets ne s'avourint pas tant que le dégivrage ne sera pas terminé.

Vérifiez à nouveau.

Veuillez vérifier à nouveau les choses suivantes avant d'appeler un réparateur.

Cas	Vérification
Le climatiseur ne fonctionne pas.(Le tímein FONCTIONNEMENT est éteint.)	• L'interrupteur est-il sur la position ARRET ou un fusible a t-il sauté?Y a t-il une coupure de courant?Les piles sont-elles installées dans la télécommande?Le réglage de la minuterie est-il correct?
Le refroidissement (chauffage) est faible.	• Les filtres à air sont-ils propres?Y a t-il quelque chose qui bloque les bouches d'entrée ou de sortie d'air de l'appareil intérieur ou extérieur?Le réglage de la température est-il correct?Les fenêtres et les portes sont-elles fermées?Le taux et la direction du flux d'air sont-ils régés correctement?L'unité est-elle régée sur le mode OEIL INTELLIGENT?(page 16.)
Le fonctionnement s'accêtésoudaientement.(Le tímein de FONCTIONNEMENT clignote.)	• Les filtres à air sont-ils propres?Y a t-il celui quchose qui bloque les bouches d'entrée ou de sortie d'air de l'appareil intérieur ou extérieur?Nettoyez les filtres à air ou éliminez tous les obstacles et mettez l'interrupteur sur ARRET. Remettez-le ensuite sur la position MARCHE et essayez à nouveau d'utiliser le climatiseur avec la télécommande. Si le tímein clignote encore, appelez le magasin où vous avez acheté le climatiseur.Les unités interieures raccordées aux unités extérieures du système Multi sont-elles toutes régées sur le même mode de fonctionnement?Si elles ne sont pas, règlez toutes les unités interieures sur le même mode de fonctionnement et vérifie que les tímoins clignotent.En outre, lorsque le mode de fonctionnement est "AUTOMATIQUE", règlez momentarilyément le mode de fonctionnement de toutes les unités interieures sur "REFROIDISSEMENT" ou "CHAUFFAGE" et vérifie à nouveau l'état normal des tímoins.Si les tímoins s'accêtent de clignoter après les étapes ci-dessus, ce n'est pas signe de dysfonctionnement.(page 20.)
Un fonctionnement anormal se produit pendant le fonctionnement.	• Le climatiseur peut ne pas fonctionner correctement à cause d'éclairs ou d'ondes radio. Mettez l'interrupteur sur la position ARRET, remettez-le ensuite sur la position MARCHE et essayez à nouveau d'utiliser le climatiseur avec la télécommande.
Le panneau avant et le panneau de sortie d'air ne s'ouvriroit pas.(Le tímein de FONCTIONNEMENT clignote.)	• Un objet est-il pris dans le panneau?Retirez l'objet et retentez l'opération à l'aide de la télécommande.Si le panneau ne s'ouvre toujours pas, contactez votre revendeur si le tímein de fonctionnement continue de clignoter.

Avertissement

Quand quelque chose d'anormal (comme une odeur de brûlé) se produit, arrêtez d'utiliser l'appareil et mettez l'interrupteur sur la position ARRET.

Continuer d'utiliser l'appareil dans une condition anormale peut causer des dommages, une électrocution ou un incendie.

Consultez le revendeur où vous avez acheté le climatiseur.

N'essayez pas de réparer ou de modifier le climatiseur par vous-même.

Un travail incorrect peut entraîner une électrocution ou un incendie.

Consultez le revendeur où vous avez acheté le climatisationur.

Si l'un des symptômes suivants se produit, appelez votre revendeur immédiatement.

Le cordon d'alimentation est anormalement chaud ou endommagé. Un son anormal est entendu pendant le fonctionnement. L'interrupteur de sécurité, un fusible ou le disjoncteur différentiel arrête le fonctionnement fréquemment. - Un commutateur ou une touche ne fonctionne pas correctement la plupart du temps. Il y a une odeur de brûlé. De l'eau fuit par l'appareil intérieur.

Mettez

l'interrupteur sur

la position

ARRET et

appelez vous

revendeur.

Après une panne de courant

Le climatiseur recommence automatiquement à fonctionner au bout d'environ 3 minutes. Il vous suffit d'attendre un moment.

Éclairs

Si la foudre risque de tomber dans le voisinage, arrêtez d'utiliser l'appareil et mettez l'interrupteur sur la position ARRET.

Instructions d'élimination

Cet appareil de conditionnement d'air porte le symbole ci-joint. Ce symbole signifie que les appareils électriques et électroniques doivent être éliminés séparément des ordures ménagères non triées.

N'essayez pas de démonter vous-même l'appareil : le démontage de l'appareil de conditionnement d'air ainsi que le traitement du réfrigérant, de l'huile et d'autres composants doivent être effectués par un installateur qualifié, en accord avec les réglementations locales et nationales en vigueur.

Les appareils de conditionnement d'air doivent être traités dans des installations spécialisées de dépannage, réutilisation ou recyclage. En vous assurant que cet appareil est éliminé correctement, vous contribuez à éviter les conséquences potentiellement néfastes sur l'environnement et la santé. Veuillez contacter votre installateur ou les autorités locales pour plus d'informations.

Les piles de la télécommande doivent être enlevées et éliminées séparément, conformément aux réglementations locales et nationales en vigueur.

Nous recommandons une révision périodique.

Dans certaines conditions de fonctionnement, l'intérieur du climatiseur peut être encrassé après plusieurs saisons de fonctionnement, entraînant de mauvaises performances. Nous recommendons de faire réviser périodiquement le climatiseur par un spécialiste en plus des nettoyages réguliers de l'utilisateur.

Pour la révision par un spécialiste, consultez le revendeur où vous avez acheté le climatiseur.

Le coût de la révision doit être pris en charge par l'utilisateur.

Diagnostic des PANNES par la télécommande

Dans la ARC433A41, les zones d'affichage de la température de l'unité principale indiquent les codes correspondants.

1. Lorsque la touche d'annulation de la minuterie reste enfoncée pendant 5 secondes, l'indication "SS" clignote dans la zone d'affichage de la température.

1. Appuyez plusieurs fois sur la touche d'annulation de la minuterie jusqu'à émission d'un bip continu.

L'affichage du code change comme indiqué ci-dessous et un long bip se fait entendre.

	CODE	SIGNIFICATION
SYSTÉME	00	NORMAL
	UA	ERREUR DE COMBINAISON UNITE INTÉRIEURE / UNITE EXTÉRIEURE
	U0	MANQUE DE RÉFRIGÉRANT
	U2	CHUTE DE TENSION OU CIRCUIT PRINCIPAL EN SURTENSION
	U4	PROBLEME DE TRANSMISSION (ENTRE L'UNITE INTERIEURE ET L'UNITE EXTERIEURE)
UNITÉ INTERIEURE	A1	CARTE A CIRCUITS IMPRIMES DE L'UNITE INTERIEURE DEFECTUEUSE
	A5	CONTROLE HAUTE PRESSION OU PROTECTION CONTRE LE GEL
	A6	PANNE AU MOTEUR DE VENTILATER
	C4	DETECTEUR DE TEMPERATURE DE L'ECHANGESUR DE CHALEUR DEFECTUEUX
	C7	ERREUR D'OUVERTURE / DE FERMITURE DU PANNEAU AVANT
	C9	INCORRECTION DE SENSOR DE TEMPERATURE À L'APPEL D'AIR
UNITÉ EXTERIEURE	EA	ERREUR DE COMMUTATION REFROIDISSEMENT/CHAUFFAGE
	E1	ERREUR DE LA CARTE À CIRCUITS IMPRIMÉS
	E5	DEMARRAGE OL
	E6	MISE EN ROUTE DU COMPRESSEUR DEFECTUEUSE
	E7	MOTEUR DU VENTILATER CC DEFECTUEUX
	F3	CONTROL DES TUYAUX D'EVACUATION HAUTE TEMPERATURE
	F6	COMMANDE DE HAUTE PRESSION (EN MODE REFROIDISSEMENT)
	H0	ERREUR DU CAPTEUR
	H6	ARRET DE FONCTIONNEMENT POUR POSITION DEFECTUEUSE DU DETECTEUR
	H8	ANOMALIE CT
	H9	INCORRECTION DE SENSOR DE TEMPERATURE À L'APPEL D'AIR
	J3	INCORRECTION DE SENSOR DE TEMPERATURE AU TUYAU DE DÉCHARGE
	J6	DETECTEUR DE TEMPERATURE DE L'ECHANGESUR DE CHALEUR DEFECTUEUX
	L3	SURCHAUFFE DES COMPOSANTS ÉLECTRIQUES
	L4	HAUTE TEMPERATURE À L'EGOUT DE CHALEUR DE CIRCUIT D'INVERSEUR
	L5	COURANT DE SORTIE EXCESSIF
	P4	INCORRECTION DE SENSOR DE TEMPERATURE À L'EGOUT DE CHALEUR DE CIRCUIT D'INVERSEUR

Remarque

1. Un bip court et deux bips longs consécutifs indiquent des codes non correspondants.
2. Pour annuler l'affichage du code, maintenez la touche d'annulation enfoncée pendant 5 secondes. L'affichage du code s'annulera aussi tout seul si vous n'appuyez pas sur la touche pendant 1 minute.

LED DE LA CARTE A CIRCUITS IMPRIMES DES UNITES EXTERIEURES des séries 3MXS, 4MXS, 5MXS

VERT	ROUGE
MICRO-ORDINATEUR NORMAL	DETECTION DE DYSFONCTIONNEMENT
LED-A	LED1	LED2	LED3	LED4	LED5	DIAGNOSTIC
#	●	●	●	●	●	NORMAL → VERIFIER UNITE INTERIEURE
#	#	●	#	#	●	DISPOSITIONIF DE PROTECTION HAUTE PRESSION ACTIVE OU GEL DANS L'UNITE EN FONCTION OU LIUNITE EN ATTENTE
#	#	●	#	●	●	* RELAIS DE SURCHARGE ACTIVE OU TEMPERATURE ELEVEE DES TUYAUX D'EVACUATION
#	●	#	#	●	●	DEMARRAGE DEFECTUEUX DU COMPRESSEUR
#	●	#	●	#	●	COURANT D'ENTREE EXCESSIF
#	#	#	●	●	●	* ANOMALIE THERMISTOR OU CT
#	#	#	●	#	●	HAUTE TEMPERATURE DANS BOITIER ELECTRIQUE
#	●	●	●	#	●	HAUTE TEMPERATURE DANS DISSIPATEUR DE CHALEUR DU CIRCUIT DE L'INVERSEUR
#	●	●	#	●	●	* COURANT DE SORTIE EXCESSIF
#	●	●	#	#	●	* MANQUE DE REFRIGERANT
#	#	●	●	#	●	BASSE TENSION DU CIRCUIT PRINCIPAL OU CHUTE DE TENSION MOMENTANEE
#	#	●	●	●	●	DEFAULT DE COMMUTATION ELECTROVANNE D'INVERSION
#	#	#	#	#	●	MOTEUR DU VENTILATEUR DEFECTUEUX
#	-	-	-	-	●	[REMARQUE 1]
●	-	-	-	-	●	ALIMENTATION DEFECTUEUSE OU [REMARQUE 2]

VERT	SECLAIRANT NORMALEMENT
ROUGE	NORMALEMENT A L'ARRET
♀	SECLAIRANT
♂	CLIGNOTANT
●	ÉTEINT SANS RAPPORT
-	SANS IMPORTANCE

LED DE LA CARTE A CIRCUITS IMPRIMES DES UNITES EXTERIEURES des séries 2MXS

VERT
MICRO-ORDINATEUR NORMAL
LED-A	DIAGNOSTIC
✘	NORMAL → VERIFIER UNITE INTERIEURE
✘	[REMARQUE 1]
●	ALIMENTATION DEFECTUEUSE OU [REMARQUE 2]

VERT	SECLAIRANT NORMALEMENT
♀	SECLAIRANT
♂	CLIGNOTANT
●	ÉTEINT SANS RAPPORT

Remarque

1. Coupez le courant électrique et remettez de nouveau le contact. Si le moniteur de LED se remonte, l'unité d'extérieur PCB est en panne.
2. Diagnostic marqué
3. N'en appliquez pas sur quelques cas. En détails, référez-vous au guide de service.

Head office:

Umeda Center Bldg., 2-4-12, Nakazaki-Nishi,

Kita-ku, Osaka, 530-8323 Japan

Tokyo office:
