MODE D'EMPLOI ACCUTOP 2 AIRELEC

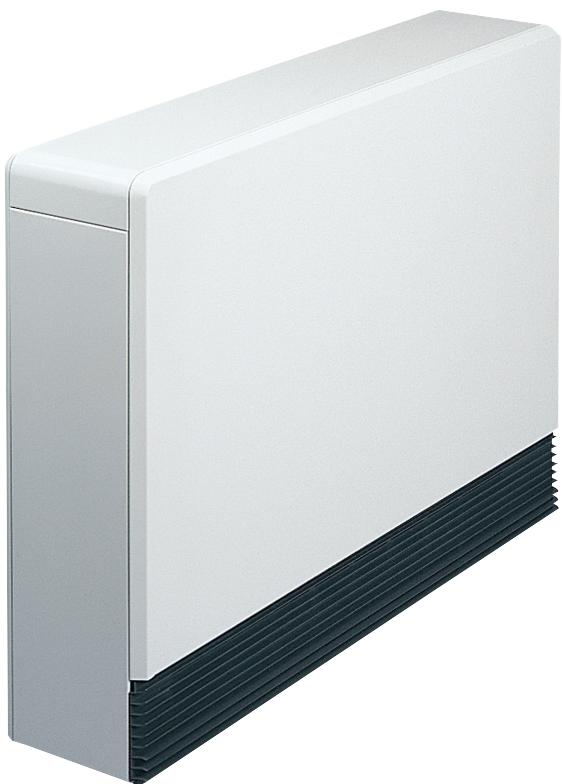

ACCUTOP SÉRIE Radiateur à accumulation

NOTICE D’UTILISATION

SOMMAIRE Les commandes et leurs fonctions

Conseils d’utilisation et d’entretien Le principe de fonctionnement de l’Accutop Série 2

Mise en marche et utilisation de l’accumulateur

• Conseil pour un fonctionnement économe, entretien, précautions d’utilisation

• Distances minimales à respecter

• Mise en marche, réglage du niveau d’accumulation

• Réglage de la température d’ambiance (de confort) dans la pièce, demande de chauffage complémentaire

Solution aux petits problèmes Significations des témoins lumineux

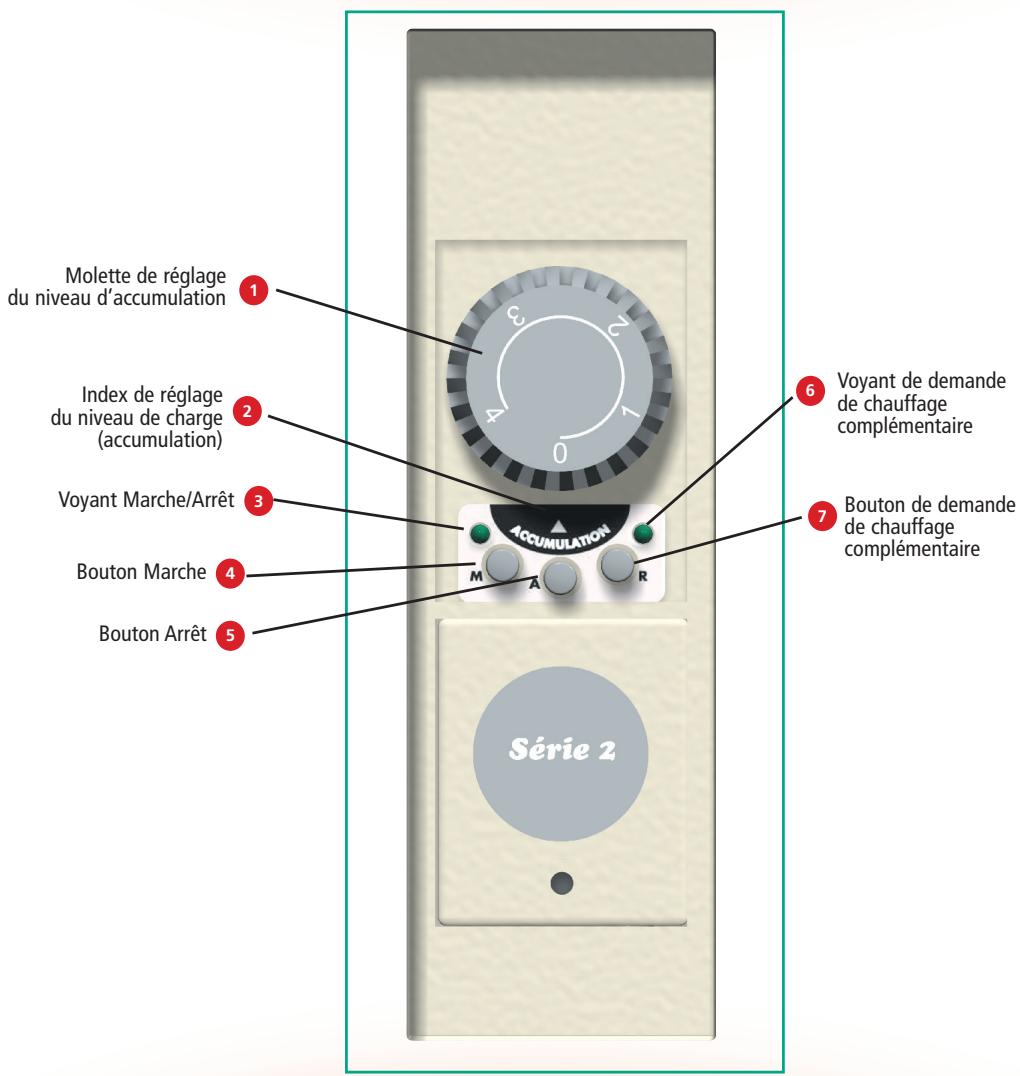

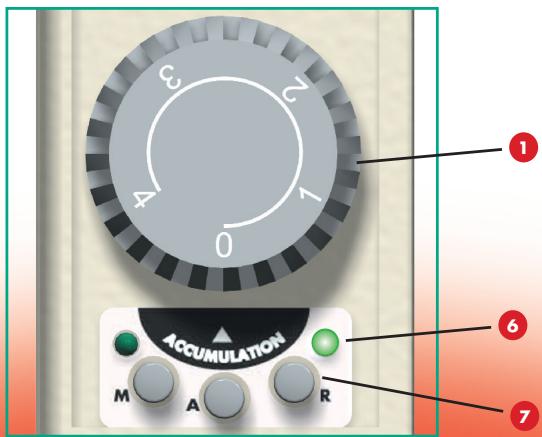

Molette de réglage du niveau d’accumulation Voyant de demande de chauffage complémentaire

Index de réglage du niveau de charge (accumulation)

Bouton de demande de chauffage complémentaire

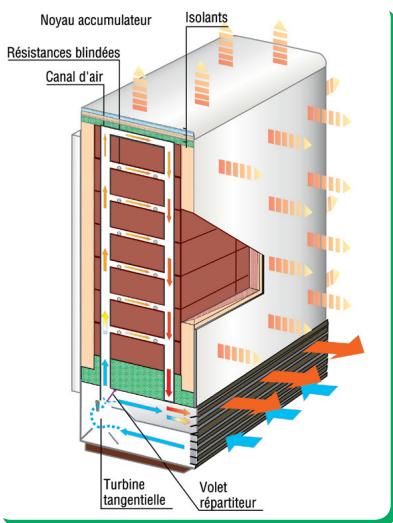

LE PRINCIPE DE FONCTIONNEMENT

Ce radiateur électrique a été conçu pour se chauffer confortablement, tout en réalisant des économies. Il emmagasine de la chaleur pendant les périodes « heures creuses » EDF (à tarif réduit), pour la restituer par rayonnement (statique) et ventilation (dynamique) tout au long de la journée. L’accumulation (ou charge) L’accumulateur est consitué d’un noyau en brique HPA* qui emmagasine la chaleur des éléments chauffants blindés inox Incoloy, en fonction du niveau de charge réglé. Le noyau de stockage de chaleur est enrobé par une couche épaisse d’isolants thermiques haute performance. La restitution (ou décharge)

• Par rayonnement La diffusion du rayonnement est maitrisée et s’effectue tout en douceur grâce au panneau isolant spécifique intégré à l’avant du radiateur.
• Ventilation Le complément de chaleur extrait du noyau accumulateur est apporté par les turbines tangentielles basse-pression silencieuses. Cette fonction est gérée par le thermostat d’ambiance.

• à haut pouvoir d’accumulation

Mise en marche Pour mettre en marche l’accumulateur, appuyer sur le bouton Marche . Le voyant vert Marche/Arrêt s’allume. Pour arrêter l’accumulateur, appuyer sur le bouton Arrêt . Le voyant vert Marche/Arrêt s’éteint.

Nota : il est tout à fait normal qu’à la première mise en charge ou lors d’une remise en marche, une légère odeur se dégage. Réglage du niveau d’accumulation Positionner la molette de réglage sur la position correspondant au niveau d’accumulation nécessaire en fonction des conditions climatiques.

Exemple : il fait très froid à l’extérieur, positionner la molette sur . Si le climat s’adoucit, ajuster le réglage sur une position inférieure. Nota : dans le cas d’une utilisation avec un système de réglage automatique de charge (ex. : sonde extérieure, régulateur, etc…), la molette de réglage est inactive.

Réglage de la température d’ambiance (de confort) dans la pièce L’accumulateur doit être raccordé à un thermostat mural d’ambiance. Pour le réglage de la température dans la pièce, se reporter à la notice fournie avec le thermostat. Demande de chauffage complémentaire Une relance de toute la puissance du radiateur est possible à toute heure, pour des besoins exceptionnels de chauffage. Exemple : en rentrant de vacances en période d’hiver, l’accumulateur n’étant pas chargé, une relance de chauffage permet d’obtenir la chaleur nécessaire. Appuyer sur le bouton pour obtenir le chauffage complémentaire. 2 possibilités :

• le voyant vert s’allume : l’accumulateur se relance immédiatement jusqu’à atteindre le niveau d’accumulation réglé (molette ).
• le voyant vert clignote : l’accumulateur est en attente de relance car son niveau d’accumulation correspond au réglage (molette ). Pour une relance immédiate, augmenter le niveau d’accumulation vers les graduations supérieures. Une fois le niveau d’accumulation atteint, la relance s’annule automatiquement. Cette relance peut être annulée à tout moment par un nouvel appui sur le bouton ; le voyant vert s’éteint.

Le thermostat mural (option) maintient une température de confort constante. Une fois la bonne température ambiante obtenue, ne plus modifier le réglage. Nota : l’économie générée par cet accumulateur est liée aux conditions multitarifaires (ex. : tarifs heures creuses). Conseil pour un fonctionnement économe

• Bien prendre en compte les conditions climatiques extérieures et les besoins en ajustant le niveau d’accumulation (voir p. 4).
• L’usage de la demande de chauffage complémentaire en heures pleines doit rester exceptionnel. Entretien (pour conserver une performance maximum) Cet accumulateur ne nécessite que peu d’entretien. Il peut se limiter à dépoussiérer régulièrement la grille de ventilation (en façade) avec le suceur d’un aspirateur. Pour enlever la poussière, utiliser un chiffon doux. Pour enlever une tâche, humidifier un chiffon. Attention, ne jamais utiliser de produits abrasifs. Il est cependant recommandé de faire nettoyer épisodiquement le circuit de soufflage par l’installateur (une fois par an). Précautions d’utilisation Pour obtenir, pendant de nombreuses années, toute satisfaction de l’accumulateur, il faut se conformer scrupuleusement aux instructions de cette notice d’utilisation.
• Vérifier que le sol sur lequel est posé l’accumulateur est bien plat et de niveau.
• Rien ne doit être posé ou appuyé contre l’accumulateur.
• Pour l’aménagement de la pièce autour de l’accumulateur, respecter impérativement les distances recommandées, comme indiqué dans le schéma ci-contre. L’espace entre le mur et l’accumulateur ne doit jamais être obturé.
• Ne pas couvrir l’accumulateur.
• Si le câble d’alimentation est endommagé, il doit être remplacé par du personnel formé, afin d’éviter tout danger.
• Si au cours d’un réassemblage de l’accumulateur, une partie de l’isolation thermique est endommagée ou présente des détériorations qui peuvent affecter la sécurité, elle doit être remplacée par du personnel formé.

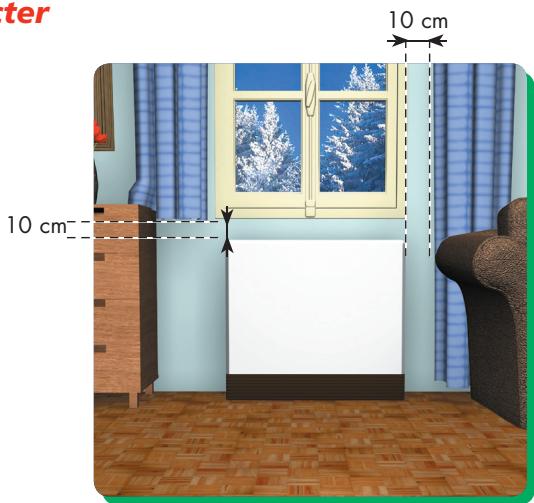

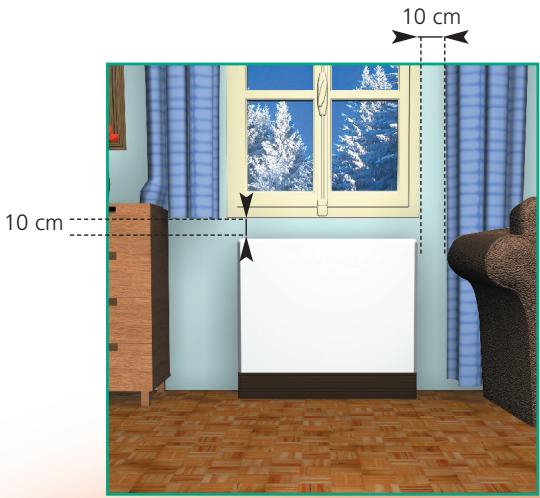

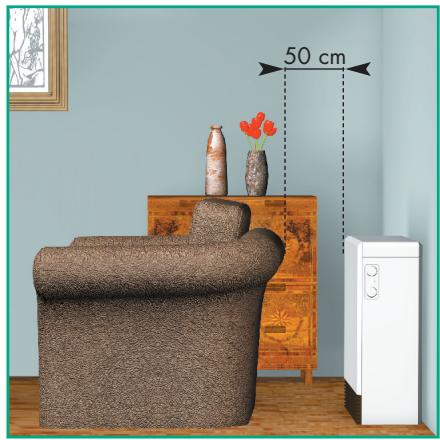

Distances minimales à respecter 10 cm 50 cm 10 cm OPTIONS POSSIBLES Automatisation de la charge Le niveau de charge peut être automatisé 3 possibilités :

• en fonction de la température extérieure : la charge est alors reglée automatiquement à l’aide d’une sonde extérieure (en option).
• en fonction de la température extérieure pour plusieurs accumulateurs. Sur le même principe que la sonde extérieure, le régulateur charge Réguleco (en option) gère automatiquement le niveau de charge d’une installation comportant plusieurs accumulateurs.
• en fonction des besoins réels et du confort souhaité. Le module Optima (en option) s’intègre alors dans le panneau de commande pour calculer et gérer le niveau de charge idéal, en tenant compte automatiquement des conditions climatiques extérieures, de l’inertie du bâtiment et des besoins de chaleur. Parfaitement autonome, ce module n’a besoin d’aucun accessoire extérieur.

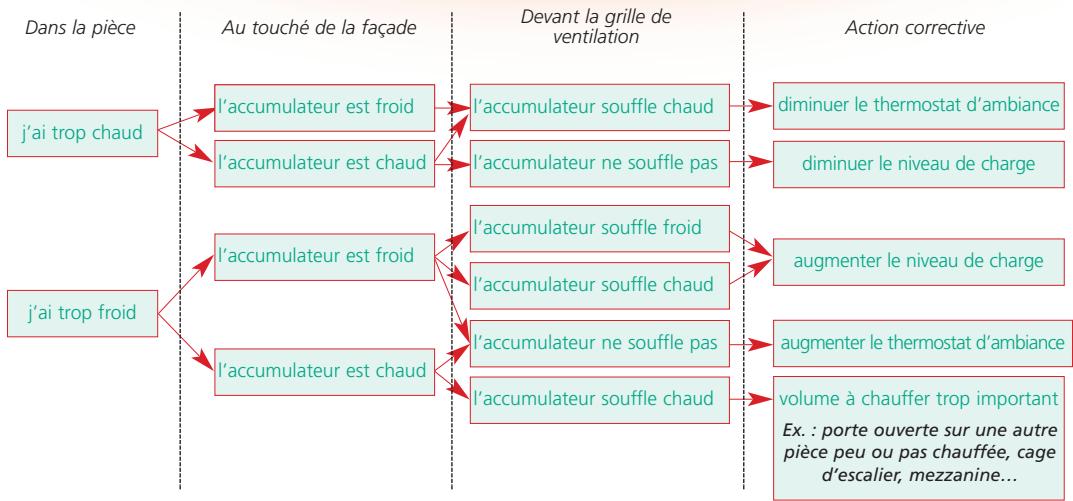

Dans la pièce Au touché de la façade Devant la grille de ventilation Action corrective j’ai trop chaud l’accumulateur est froid l’accumulateur souffle chaud diminuer le thermostat murald’ambiance l’accumulateur est chaud l’accumulateur ne souffle pas diminuer le niveau de charge l’accumulateur souffle froid l’accumulateur est froid augmenter le niveau de charge l’accumulateur souffle chaud j’ai trop froid l’accumulateur ne souffle pas augmenter le thermostat d’ambiance l’accumulateur souffle chaud volume à chauffer trop important l’accumulateur est chaud Ex. : porte ouverte sur une autre pièce peu ou pas chauffée, cage d’escalier, mezzanine… Pour certaines actions correctives, il est nécessaire d’attendre 48 heures avant de percevoir les effets. Si, malgré ces réglages, aucun effet n’est perceptible, contacter l’installateur.

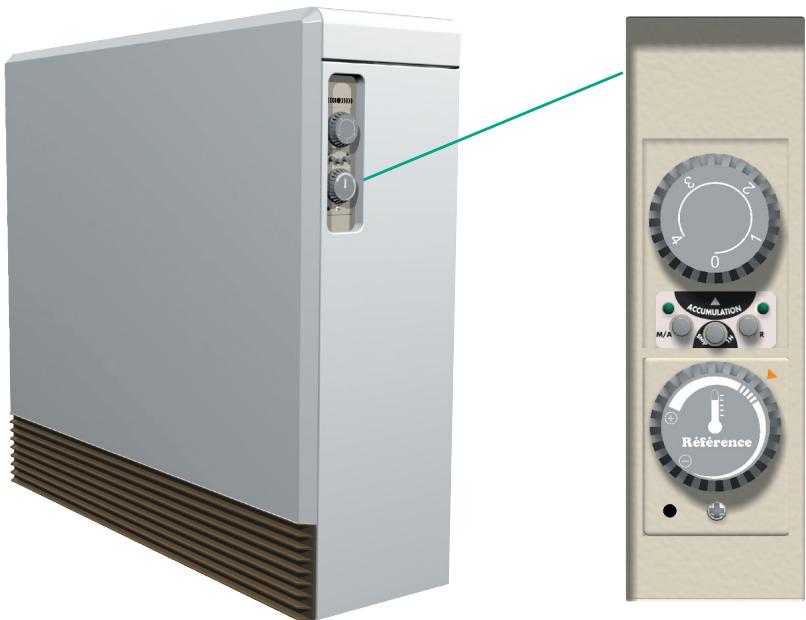

SIGNIFICATION DES VOYANTS LUMINEUX

Témoin État Signification Voyant vert éteint accumulateur à l’arrêt (veille) Marche / Arrêt allumé accumulateur en marche Voyant demande éteint relance manuelle non activée de chauffage allumé accumulateur en relance complémentaire clignotant accumulateur en attente de relance Si les deux voyants verts clignotent en même temps, contacter l’installateur.

ACCUTOP Radiateur à accumulation SÉRIE Référence

NOTICE D’UTILISATION

Les commandes et leurs fonctions SOMMAIRE Le principe de fonctionnement de l’Accutop Série 2 Mise en marche et utilisation de l’accumulateur

• Mise en marche, réglage du niveau d’accumulation

Conseils d’utilisation et d’entretien

• Conseil pour un fonctionnement économe, entretien

• Précautions d’utilisation, distances minimales à respecter Options possibles

• Réglage de la température d’ambiance, mise en veille réglable 1H
• Demande de chauffage complémentaire 5 Solution aux petits problèmes Significations des témoins lumineux

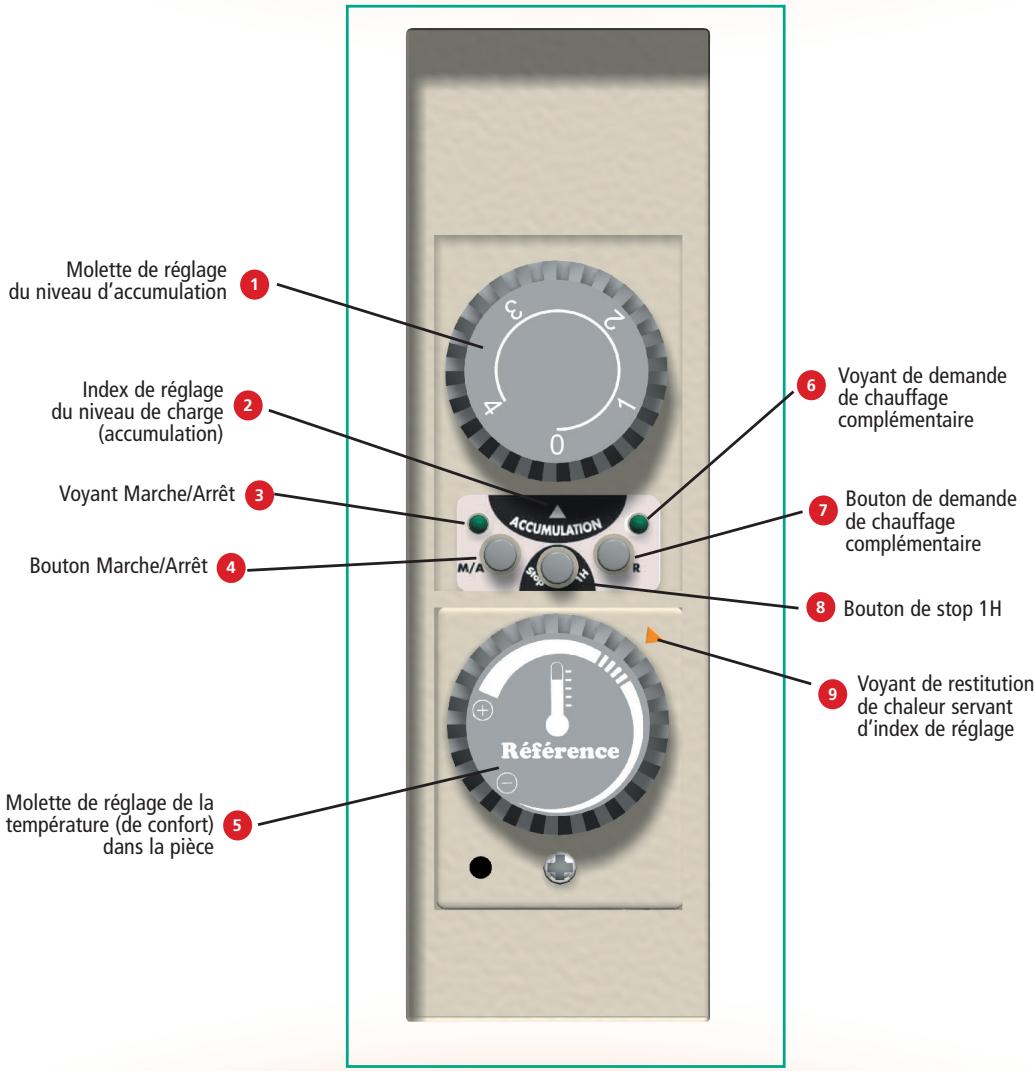

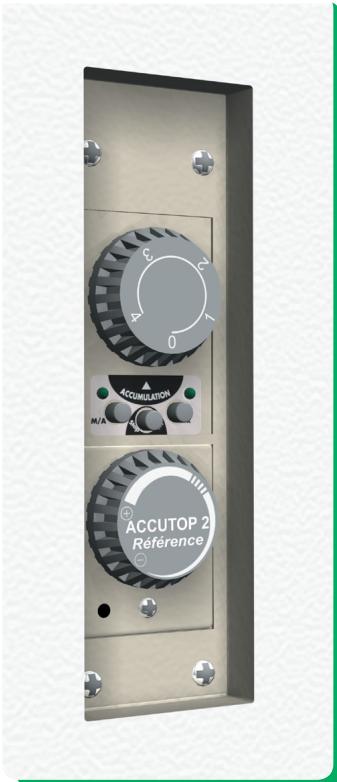

Molette de réglage du niveau d’accumulation

Voyant Marche/Arrêt Bouton Marche/Arrêt Voyant de demande de chauffage complémentaire

Index de réglage du niveau de charge (accumulation)

Bouton de demande de chauffage complémentaire

Molette de réglage de la température (de confort) dans la pièce

Voyant de restitution de chaleur servant d’index de réglage

LE PRINCIPE DE FONCTIONNEMENT

Ce radiateur électrique a été conçu pour se chauffer confortablement, tout en réalisant des économies. Il emmagasine de la chaleur pendant les périodes « heures creuses » EDF (à tarif réduit), pour la restituer par rayonnement (statique) et ventilation (dynamique) tout au long de la journée. L’accumulation (ou charge) L’accumulateur est consitué d’un noyau en brique HPA* qui emmagasine la chaleur des éléments chauffants blindés inox Incoloy, en fonction du niveau de charge réglé. Le noyau de stockage de chaleur est enrobé par une couche épaisse d’isolants thermiques haute performance. La restitution (ou décharge)

• Par rayonnement La diffusion du rayonnement est maitrisée et s’effectue tout en douceur grâce au panneau isolant spécifique intégré à l’avant du radiateur.
• Ventilation Le complément de chaleur extrait du noyau accumulateur est apporté par les turbines tangentielles basse-pression silencieuses. Cette fonction est gérée par le thermostat d’ambiance.

• à haut pouvoir d’accumulation

Mise en marche Pour mettre en marche l’accumulateur, appuyer sur le bouton Marche/Arrêt . Le voyant vert Marche/Arrêt s’allume. Pour l’arrêt, appuyer à nouveau sur le bouton Marche/Arrêt . Le voyant vert Marche/Arrêt s’éteint.

Nota : il est tout à fait normal qu’à la première mise en charge ou lors d’une remise en marche, une légère odeur se dégage. Réglage du niveau d’accumulation Positionner la molette de réglage sur la position correspondant au niveau d’accumulation nécessaire en fonction des conditions climatiques.

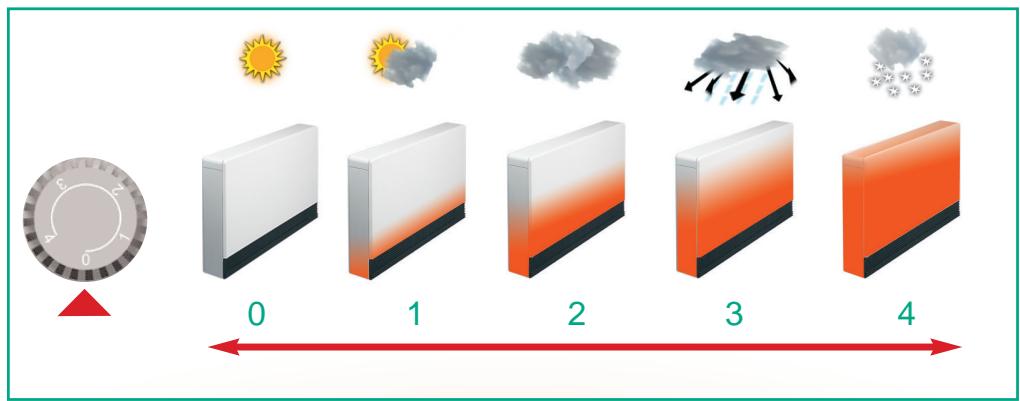

Exemple : il fait très froid à l’extérieur, positionner la molette sur . Si le climat s’adoucit, ajuster le réglage sur une position inférieure. Nota : dans le cas d’une utilisation avec un système de réglage automatique de charge (ex. : sonde extérieure, régulateur, etc…), la molette de réglage est inactive.

Réglage de la température d’ambiance (de confort) dans la pièce Positionner la zone en pointillé (zone confort) de la molette de réglage en face du voyant orange de restitution , pour obtenir une température confortable. La plage de réglage est comprise entre minimum 7° C et maximum 28° C. Si la température ne convient pas, ajuster le thermostat.

Nota : dans le cas d’une utilisation avec un programmateur, pour effectuer le réglage ci-dessus, vérifier que le programmateur est en position confort. Mise en veille 1H (Stop 1H avec retour automatique) Appuyer sur le bouton pour stopper l’accumulateur pendant 1 heure ; le voyant vert clignote. L’accumulateur redémarrera soit automatiquement à la fin de cette période, soit en appuyant de nouveau sur le bouton . Le voyant ne clignote plus.

Nota : utile en cas d’ouverture momentanée d’une fenêtre, par exemple, pour éviter la perte de chaleur de l’accumulateur.

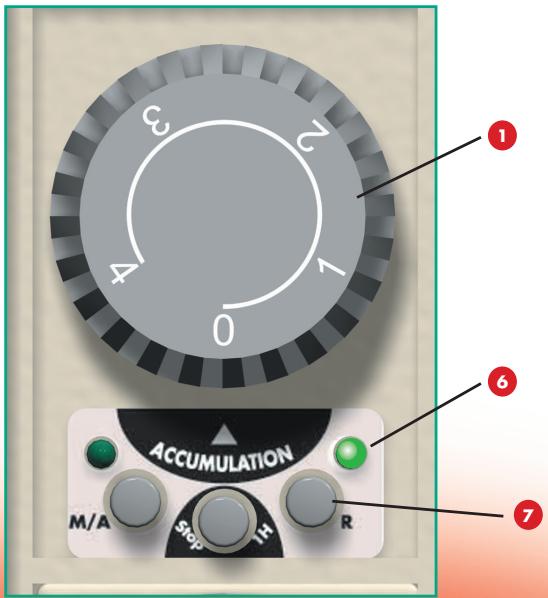

Demande de chauffage complémentaire Une relance de toute la puissance du radiateur est possible à toute heure, pour des besoins exceptionnels de chauffage. Exemple : en rentrant de vacances en période d’hiver, l’accumulateur n’étant pas chargé, une relance de chauffage permet d’obtenir la chaleur nécessaire. Appuyer sur le bouton “R” pour obtenir le chauffage complémentaire. 2 possibilités :

• le voyant vert s’allume : l’accumulateur se relance immédiatement jusqu’à atteindre le niveau d’accumulation réglé (molette ).
• le voyant vert clignote : l’accumulateur est en attente de relance car son niveau d’accumulation correspond au réglage (molette ). Pour une relance immédiate, augmenter le niveau d’accumulation vers les graduations supérieures. Une fois le niveau d’accumulation atteint, la relance s’annule automatiquement. Cette relance peut être annulée à tout moment par un nouvel appui sur le bouton ; le voyant vert s’éteint.

Cet accumulateur est équipé d’un thermostat d’ambiance électronique qui maintient une température de confort constante. Une fois la bonne température ambiante obtenue, ne plus modifier le réglage de la molette. Nota : l’économie générée par cet accumulateur est liée aux conditions multitarifaires (ex. : tarifs heures creuses). Conseil pour un fonctionnement économe

• Pendant l’aération de la pièce (ouverture des fenêtres), activer la mise en veille 1H (voir p. 5).
• Gérer automatiquement les périodes d’inoccupations de la pièce en équipant cet accumulateur d’une cassette de programmation Ecobox.
• Bien prendre en compte les conditions climatiques extérieures et les besoins en ajustant le niveau d’accumulation (voir p. 4).
• L’usage de la demande de chauffage complémentaire en heures pleines doit rester exceptionnel. Entretien (pour conserver une performance maximum) Cet accumulateur ne nécessite que peu d’entretien. Il peut se limiter à dépoussiérer régulièrement la grille de ventilation (en façade) avec le suceur d’un aspirateur. Pour enlever la poussière, utiliser un chiffon doux. Pour enlever une tâche, humidifier un chiffon. Attention, ne jamais utiliser de produits abrasifs. Il est cependant recommandé de faire nettoyer le circuit de soufflage par l’installateur (une fois par an).

Précautions d’utilisation Pour obtenir, pendant de nombreuses années, toute satisfaction de l’accumulateur, il faut se conformer scrupuleusement aux instructions de cette notice d’utilisation.

• Vérifier que le sol sur lequel est posé l’accumulateur est bien plat et de niveau.
• Rien ne doit être posé ou appuyé contre l’accumulateur.
• Pour l’aménagement de la pièce autour de l’accumulateur, respecter impérativement les distances recommandées, comme indiqué dans le schéma ci-dessous. L’espace entre le mur et l’accumulateur ne doit jamais être obturé.
• Ne pas couvrir l’accumulateur.
• Si le câble d’alimentation est endommagé, il doit être remplacé par du personnel formé, afin d’éviter tout danger.
• Si au cours d’un réassemblage de l’accumulateur, une partie de l’isolation thermique est endommagée ou présente des détériorations qui peuvent affecter la sécurité, elle doit être remplacée par du personnel formé. Distances minimales à respecter 10 cm 50 cm 10 cm

OPTIONS POSSIBLES Relance automatique (cas exceptionnel par jour de grand froid) Ce radiateur peut fonctionner avec ou sans relance automatique de l’accumulation. Le choix de ce mode de fonctionnement a été fait par l’installateur en fonction de la configuration de l’installation. Ce réglage peut être modifié simplement, à tout moment, en prenant contact avec l’installateur. Les possibilités de réglage sont les suivantes :

• pas de relance automatique (réglage usine) ;
• relance sur le noyau de 1/3 de la puissance ;
• relance sur le noyau de 2/3 de la puissance ;
• relance sur le noyau de toute la puissance ;
• relance sur la résistance additionnelle (en option).

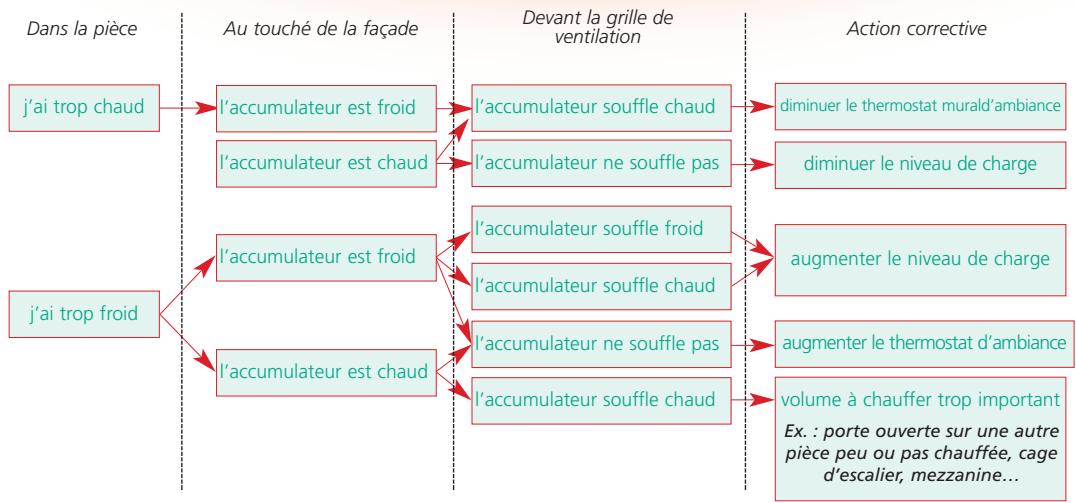

Dans la pièce Au touché de la façade Devant la grille de ventilation Action corrective l’accumulateur est froid l’accumulateur souffle chaud diminuer le thermostat d’ambiance l’accumulateur est chaud l’accumulateur ne souffle pas diminuer le niveau de charge j’ai trop chaud l’accumulateur souffle froid l’accumulateur est froid augmenter le niveau de charge l’accumulateur souffle chaud j’ai trop froid l’accumulateur ne souffle pas augmenter le thermostat d’ambiance l’accumulateur souffle chaud volume à chauffer trop important l’accumulateur est chaud Ex. : porte ouverte sur une autre pièce peu ou pas chauffée, cage d’escalier, mezzanine… Pour certaines actions correctives, il est nécessaire d’attendre 48 heures avant de percevoir les effets. Si, malgré ces réglages, aucun effet n’est perceptible, contacter l’installateur.

SIGNIFICATION DES VOYANTS LUMINEUX

Témoin État Signification Voyant vert éteint accumulateur à l’arrêt (veille) Marche/Arrêt allumé accumulateur en marche clignotant Voyant demande de chauffage complémentaire Voyant orange

accumulateur en veille temporisée (Stop 1 heure) éteint relance manuelle non activée allumé accumulateur en relance clignotant éteint accumulateur en attente de relance la température de la pièce est supérieure à la température réglée allumé allumé par intermittence montée en température de la pièce maintient de la température de la pièce (en régulation) Si les deux voyants verts clignotent en même temps, contacter l’installateur.

Fontéa Airédou Radiateur à inertie Radiateur Chaleur Douce Intégrale CDI® Inova Radiateur Chaleur Douce Intégrale CDI®

…DE RADIATEURS SÈCHE-SERVIETTES…

PRODUITS Rideaux d’air Infrarouges

• Positionnement des briques p. 6
• Le principe de fonctionnement p. 7
• L’accumulation p. 7
• La restitution p. 7
• Accumulation 8 heures p. 8
• Accumulation 24 heures p. 8

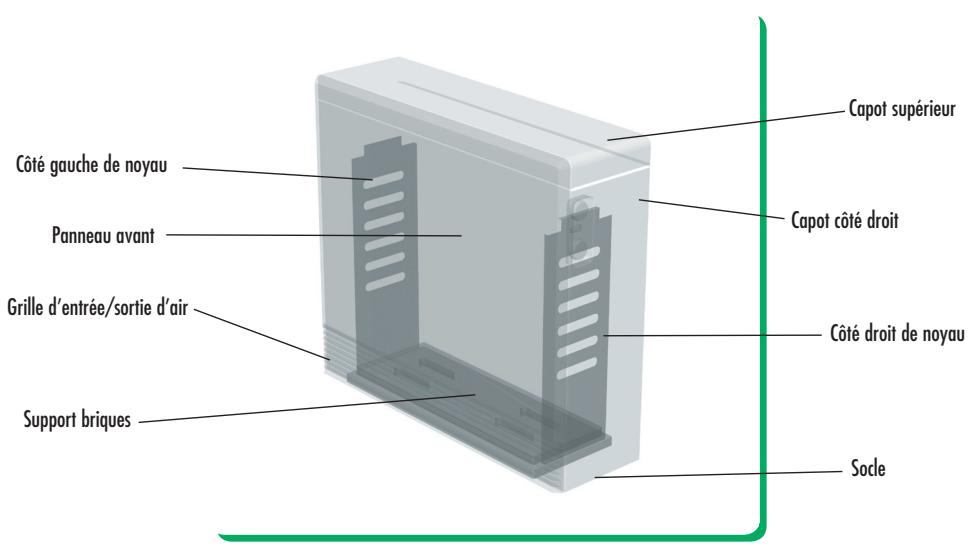

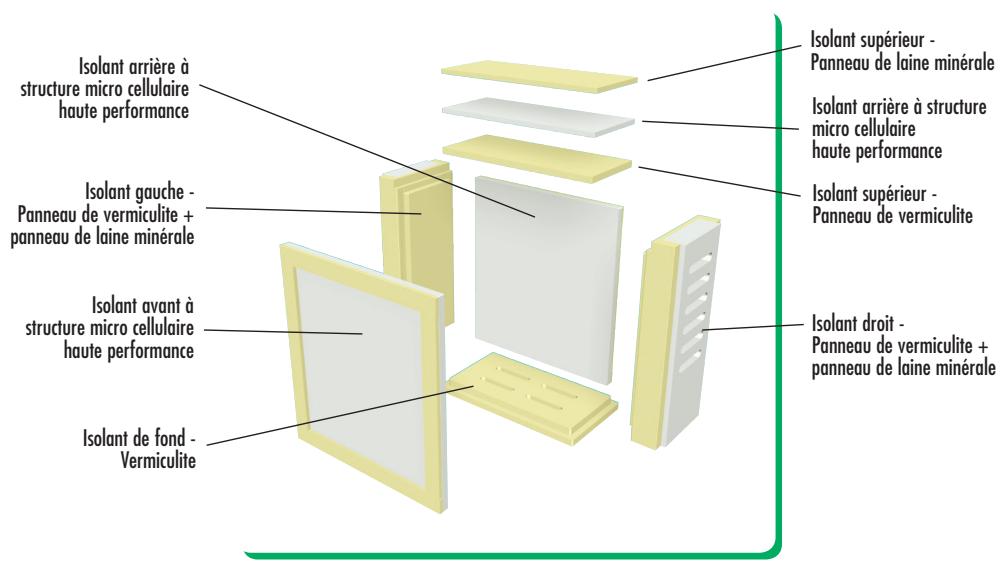

• Description de l’accumulateur Précautions p. 9

• Précautions d’utilisation p. 10

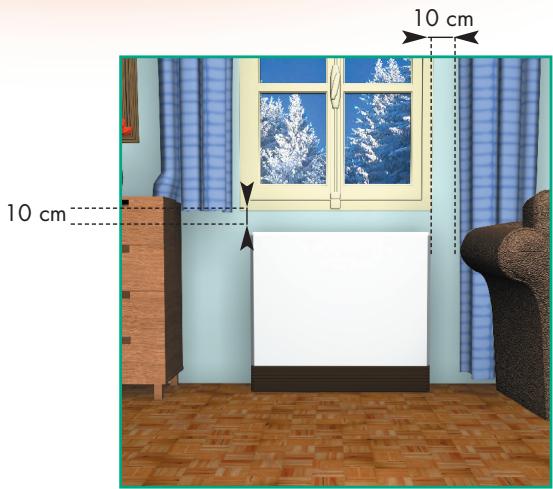

• Distances minimales à respecter p. 10
• Montage et remplissage p. 11
• Ouverture de l’appareil p. 11
• Montage des briques p. 13
• Paramétrages et raccordements électriques p. 16
• Raccordement de puissance p. 16
• Heures Creuses p. 16

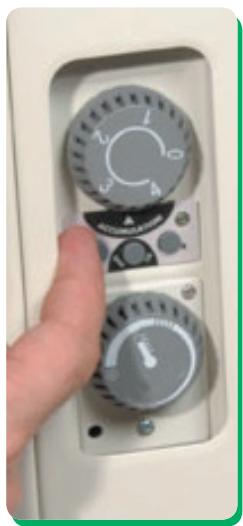

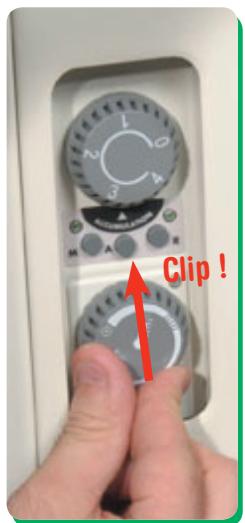

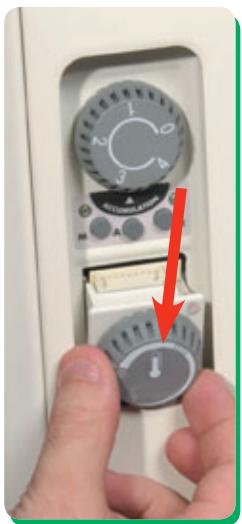

• Montage des modules p. 17
• Série 2 p. 18

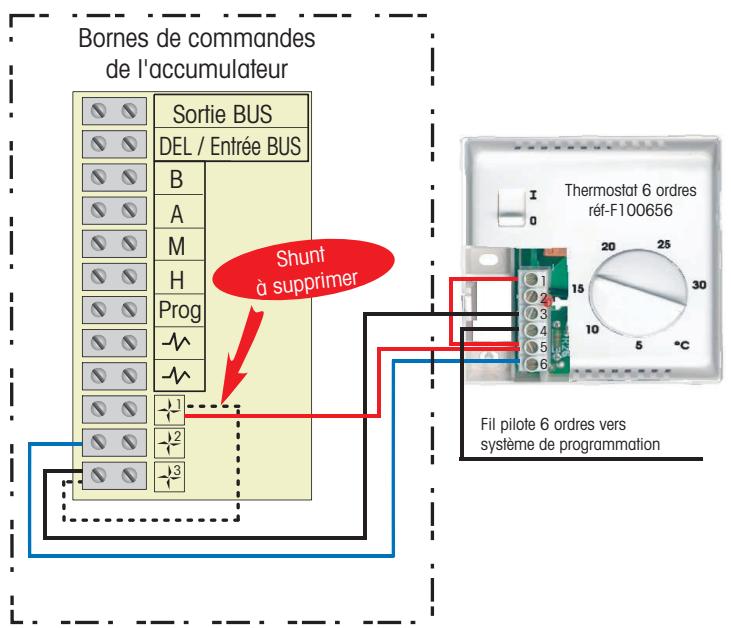

• Thermostat mural p. 19
• Référence p. 20
• Optima p. 21
• Satellite p. 22
• Paramétrage de la relance p. 23
• Schéma de câblage p. 24
• Problèmes et solutions Instal-accus 421AA1647.indd 3 28/07/06 8:59:41 p. 26

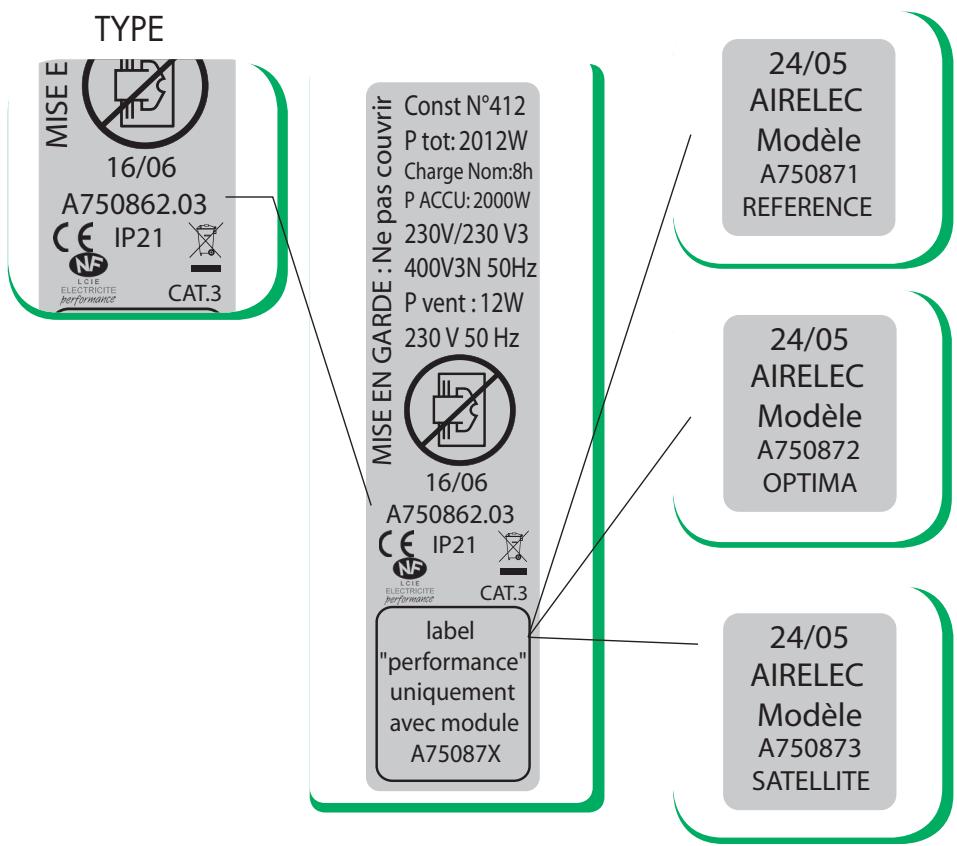

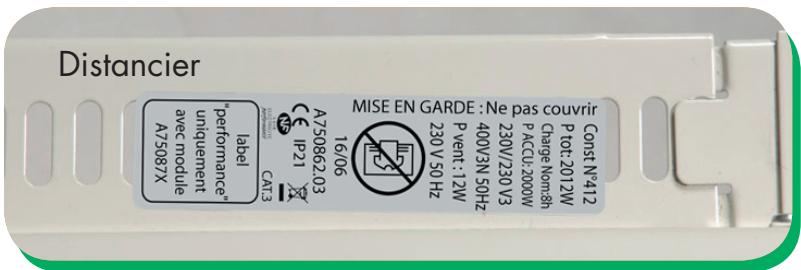

IDENTIFICATION DE L’APPAREIL

Const N°412 P tot: 2012W MISE EN GARDE : Ne pas couvrir MISE EN GARDE : Ne pas couvrir Distancier Charge Nom:8h Const N°412 P tot: 2012W Charge Nom:8h Une plaque est placée à droite, sur la partie P ACCU:signalétique 2000W P ACCU: 2000W supérieure arrière de l'appareil (distancier). Elle permet d’identifier l’appareil. La référence complète de l’accumulateur est 230V/230 230V/230 V3 composée du typeV3 puis du modèle. Charge 16/06 Nom:8h P ACCU: 2000W A750862.03 230V/230 IP21 400V3N 50Hz P vent : 12W CAT.3 230 V 50 label "performance" uniquement avec module A75087X 16/06 2513.2.MA.03 IP21

Etiquette à coller selon module inséré MISE EN GARDE : Ne pas couvrir

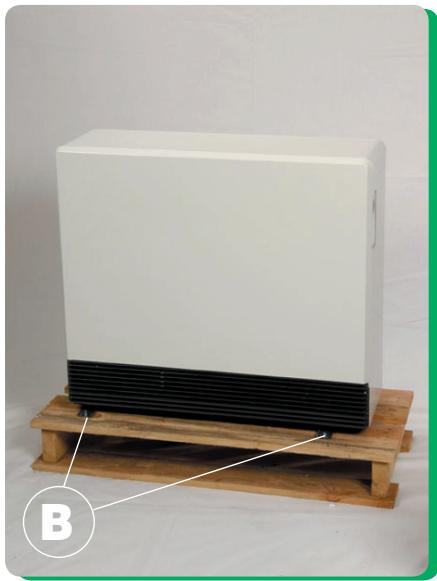

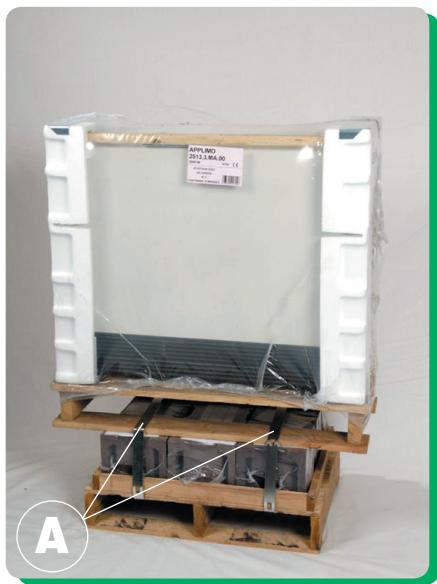

28/07/06 8:59:43 LIVRAISON L’accumulateur est livré vissé sur une palette et solidarisé avec un caisson de briques. Désolidariser l'appareil et le caisson en retirant les liens métalliques (Rep. A). En cas de séparation, l'étiquette de l'accumulateur précise le numéro d'identification inscrit sur le caisson ainsi que la quantité de briques contenues dans ce caisson. Dévisser les pattes d'attaches de l'appareil pour le désolidariser de la palette (Rep. B).

2 kw 3 kw CAISSON N°1 = 14 briques 2 colonnes de 7 briques CAISSON N°2 = 21 briques 3 colonnes de 7 briques 4 kw CAISSON N°3 = 28 briques 4 colonnes de 7 briques 6 kw CAISSON N°5 = 42 briques 6 colonnes de 7 briques 5 kw CAISSON N°4 = 35 briques 5 colonnes de 7 briques 7,5 kw CAISSON N°6 = 49 briques 7 colonnes de 7 briques

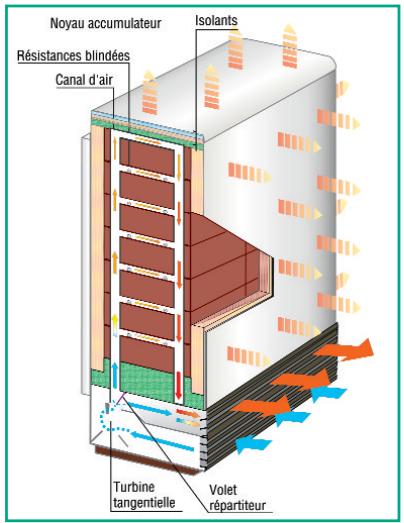

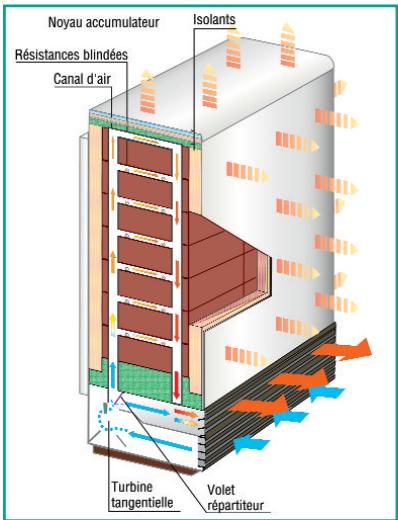

LE PRINCIPE DE FONCTIONNEMENT

Ce radiateur électrique a été conçu pour chauffer confortablement, tout en réalisant des économies. Il emmagasine de la chaleur pendant les périodes « Heures Creuses » EDF (à tarif réduit), pour la restituer par rayonnement (statique) et ventilation (dynamique) tout au long de la journée. L’accumulation (ou charge) L’accumulateur est consitué d’un noyau en brique HPA* qui emmagasine la chaleur des éléments chauffants blindés inox Incoloy, en fonction du niveau de charge réglé. Le noyau de stockage de chaleur est enrobé par une couche efficace d’isolants thermiques haute performance. La restitution (ou décharge)

• Par rayonnement La diffusion du rayonnement est maitrisée grâce au panneau isolant spécifique intégré à l’avant du radiateur et s’effectue tout en douceur.
• Par ventilation Le complément de chaleur extrait du noyau accumulateur est apporté par les turbines tangentielles basse-pression silencieuses. Cette fonction est gérée par le thermostat d’ambiance.
• à haut pouvoir d’accumulation

Instal-accus 421AA1647.indd 7 28/07/06 8:59:53 LE PRINCIPE DE FONCTIONNEMENT (SUITE) L’accumulateur peut fonctionner en mode 8 heures ou en mode 24 heures. Le choix entre ces deux modes de fonctionnement a été fait par l’installateur avant de commander l’appareil, car le mode de fonctionnement détermine la puissance de l’accumulateur. Accumulation 8 heures Les accumulateurs en mode 8 heures chargent pendant les 8 heures du tarif "Heures Creuses" EDF. La puissance à installer doit être environ de 2,5 à 3 fois la valeur des déperditions thermiques du local à chauffer (voir lexique en dernière page). L’intérêt d’un accumulateur en mode 8 heures est de chauffer pendant 24 heures avec de l’électricité à tarif réduit. Accumulation 24 heures Les accumulateurs en mode 24 heures chargent prioritairement pendant les 8 heures du tarif « Heures Creuses » EDF. Si cette charge n’est pas suffisante pour maintenir la température ambiante, une relance automatique de 1/3, 2/3 ou la totalité de la puissance selon la saison, a lieu au cours de la journée pour fournir le complément de chaleur nécessaire. La puissance à installer doit être au minimum de 1,5 fois la valeur des déperditions thermiques du local à chauffer. L’intérêt d’un accumulateur en mode 24 heures est de consommer de l’électricité à tarif réduit, ceci à concurrence d’environ la moitié par temps froid et la totalité en demi-saison. Moins puissant qu’un accumulateur en mode 8 heures, il permet de souscrire une puissance moindre et ainsi de faire des économies sur le contrat EDF choisi.

L’accumulateur est entièrement habillé d’une carrosserie aux angles arrondis, de coloris grisblanc, hormis la grille d’entrée/sortie d’air qui est de couleur brune. Capot supérieur Côté gauche de noyau Panneau avant Grille d’entrée/sortie d’air Capot côté droit Côté droit de noyau Support briques Socle Isolant arrière à structure micro cellulaire haute performance Isolant gauche Panneau de vermiculite + panneau de laine minérale Isolant avant à structure micro cellulaire haute performance Isolant supérieur Panneau de laine minérale Isolant arrière à structure micro cellulaire haute performance Isolant supérieur Panneau de vermiculite Isolant droit Panneau de vermiculite + panneau de laine minérale Isolant de fond Vermiculite

Instal-accus 421AA1647.indd 9 28/07/06 9:00:05 PRÉCAUTIONS Précautions d’utilisation Pour obtenir, pendant de nombreuses années, toute satisfaction de l’accumulateur, il faut se conformer scrupuleusement aux instructions de cette notice d’installation.

• Vérifier que le sol soit plat et de niveau. Un accumulateur peut peser jusqu’à 400 kg, s’assurer que le sol soit suffisament résistant pour éviter toute déformation de l’appareil. Afin d'être stabilisés, les appareils doivent être maintenus à l’aide d’une pièce de fixation (à décrocher de son logement au dos du panneau avant).
• Rien ne doit être posé ou appuyé contre l’accumulateur.
• Pour l’aménagement de la pièce autour de l’accumulateur, respecter impérativement les distances recommandées, comme indiqué dans les schémas ci-dessous. Un espace entre le mur et l’accumulateur est assuré par le “distancier” (voir page 4) dont les ouvertures supérieures ne doivent jamais être obturées.
• Ne pas couvrir l’accumulateur.
• Si le câble d’alimentation est endommagé, le remplacement doit être effectué par du personnel qualifié, afin d’éviter tout danger.
• Si au cours d’une intervention sur l’accumulateur, une partie de l’isolation thermique est endommagée ou présente des détériorations, elle doit être remplacée. Toute intervention dans l’appareil doit être effectuée par un personnel qualifié. Distances minimales à respecter 10 cm 50 cm 10 cm

Avant toute autre opération, commencer par positionner l'accumulateur et par prévoir son alimentation électrique au mur. En effet, une fois plein, l'appareil pèse très lourd et sera très difficile à déplacer. Afin d'être stabilisés, les appareils doivent être maintenus à l’aide d’une pièce de fixation (à décrocher de son logement au dos du panneau avant). Utiliser 2 vis de fixation de diamètre 5 mm placées à 624 mm du sol et dans l'axe de l'appareil pour fixer cette pièce au mur. Mettre l'appareil vide en place et le soulever légèrement pour qu'il s'accroche sur la fixation murale. NOTA : La mise en place de l'accumulateur peut être facilitée en utilisant les kits pieds à roulettes (voir références appropriées dans le catalogue). Il est cependant impératif de retirer ces roulettes au moment de la mise en place définitive de l'appareil. Ouverture de l’appareil Fig. 1 Débloquer les deux vis de la grille sans les retirer.

Faire glisser la grille vers la gauche et tirer vers soi.

Fig. 4 Retirer le panneau avant en le tirant vers soi et en le levant. Fig. 5 Retirer le capot latéral en le tirant vers soi et en le pivotant vers la droite.

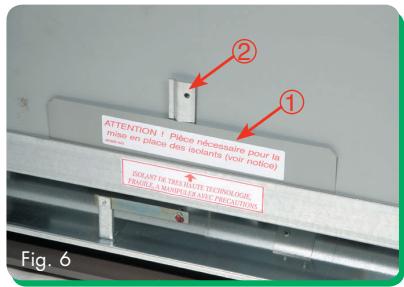

Fig. 6 Fig. 7 Retirer le chausse-isolant (1) et la pièce de fixation murale (2) et les garder à disposition. Retirer les 4 vis de fixation du panneau de fermeture.

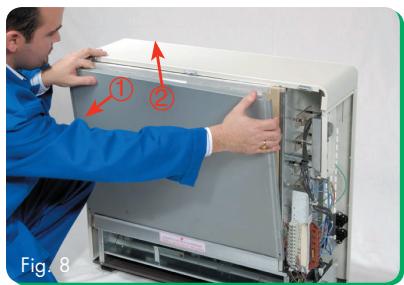

Fig. 9 Retirer le panneau de fermeture en l’inclinant vers soi puis en le soulevant. Désengager l’isolant avant en tirant doucement sur la feuille de plastique. Retirer l’isolant en le tirant vers le haut.

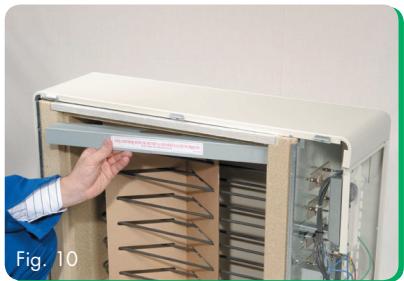

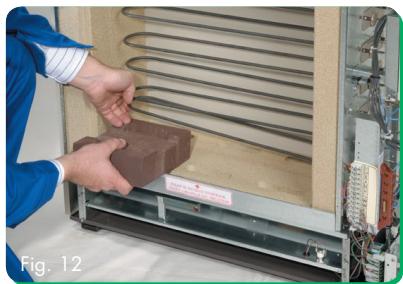

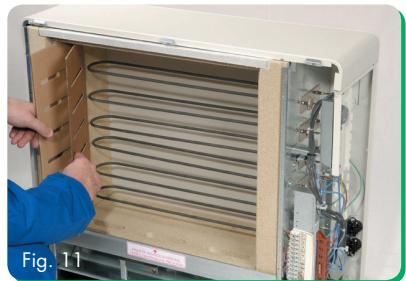

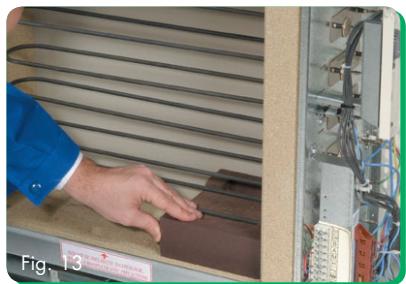

Instal-accus 421AA1647.indd 13 28/07/06 9:00:23 Fig. 10 Fig. 11 Retirer le raidisseur d’isolant supérieur en le tirant doucement vers soi. Retirer le carton de calage des résistances en le refermant, en le glissant vers la gauche et en le tirant vers soi. Fig. 12 Fig. 13 Introduire la première brique à gauche en soulevant la résistance, et la pousser à fond vers la droite.

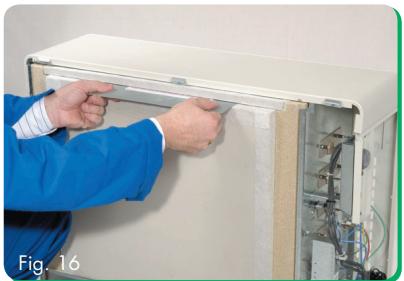

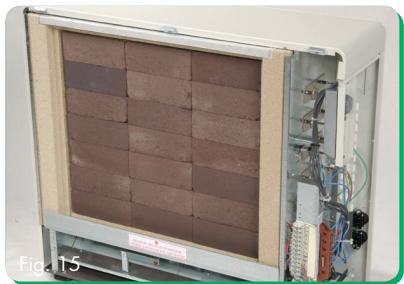

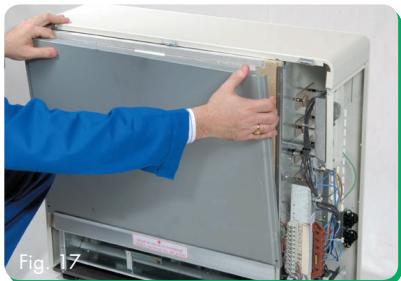

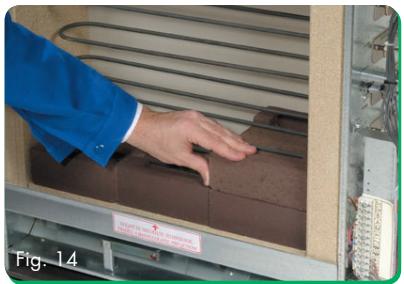

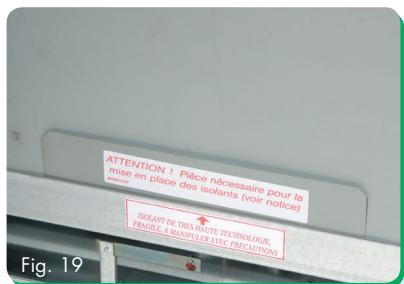

Instal-accus 421AA1647.indd 14 28/07/06 9:00:25 Fig. 14 Fig. 15 Utiliser cette technique pour le reste des briques. Il peut exister un léger espace entre les briques et l’isolant supérieur. Fig. 16 Fig. 17 Remettre l'isolant en place en utilisant le chausse-isolant ( Fig. 6 ). Remettre le panneau de fermeture. Fig. 18 Fig. 19 Fixer le panneau de fermeture par 4 vis. Ne pas oublier de remettre en place le chausse-isolant.

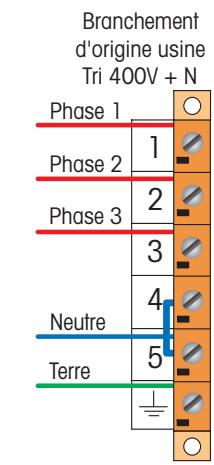

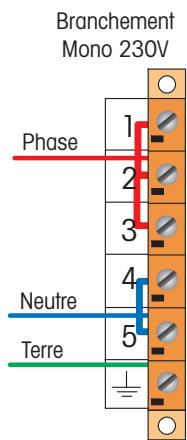

Raccordement de puissance

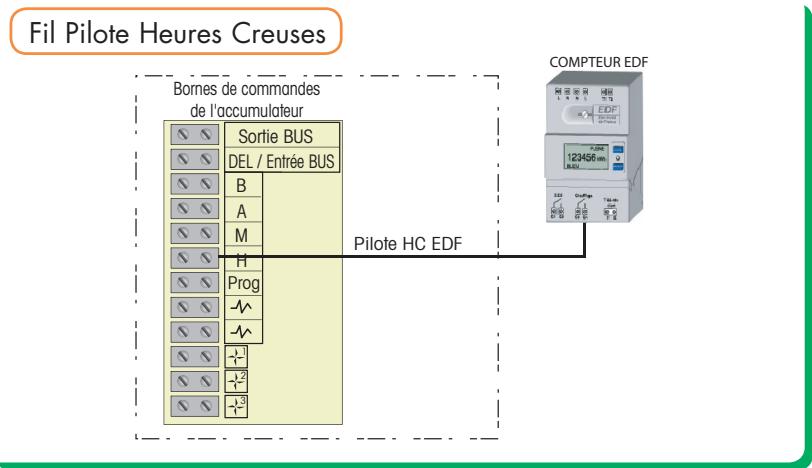

Heures Creuses Pour les modèles Série 2, Référence et Optima. L’ordre des Heures Creuses EDF se branche directement sur la borne H de l’accumulateur et doit IMPERATIVEMENT être une phase. Fil Pilote Heures Creuses

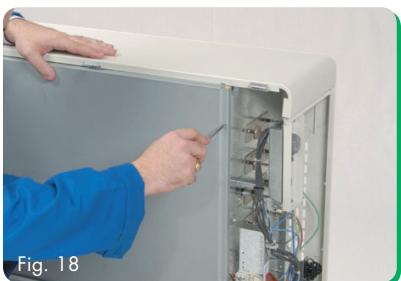

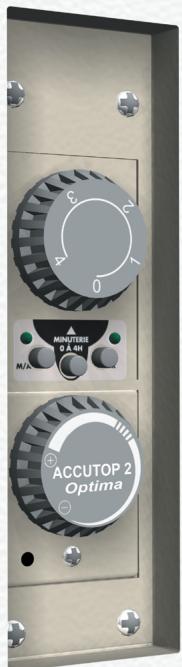

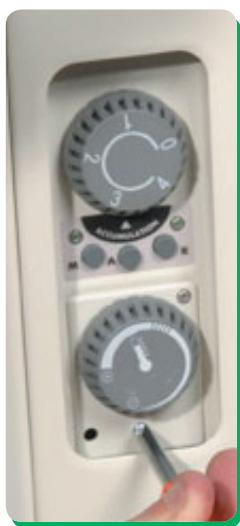

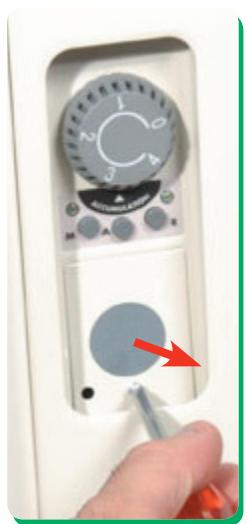

Retirer la vis de fixation de l'obturateur, puis retirer l'obturateur. Insérer le module dans la découpe ainsi dégagée en l'inclinant du bas vers le haut. Plaquer le module puis remonter vers le haut... Clip ! ...afin de le clipser sur la carte de commande. Remettre la vis de fixation. Coller le plastron de commandes livré avec le module sur le plastron d'origine. Attention : Ne pas oublier de coller l'étiquette signalétique livrée avec le module sur celle de l'accumulateur.

Instal-accus 421AA1647.indd 17 28/07/06 9:00:32

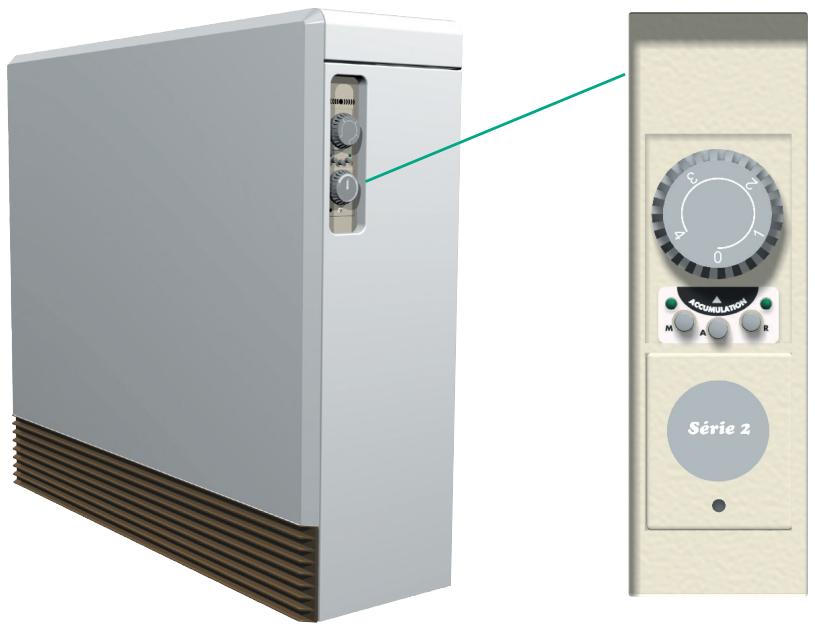

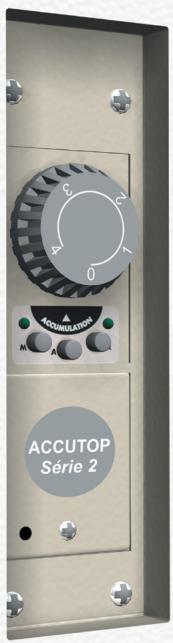

• Série 2 (sans module de régulation). Raccordement du bornier de commandes

Bus . . . Ne pas raccorder Del . . . . . . . . . . . option B. . . . . . . . . . . . . option A . . . . . . . . . . . . . option M . . . . . . . . . . . . option H . . . . . . . . à raccorder Prog . . Ne pas raccorder . . Ne pas raccorder . . Ne pas raccorder . . . . . . . . . . . . . à modifier . . . . . . . . . . câblage usine . . câblage usine (ventilateur) à modifier (thermostat)

Pour le modèle Série 2 ( sans module de régulation ).

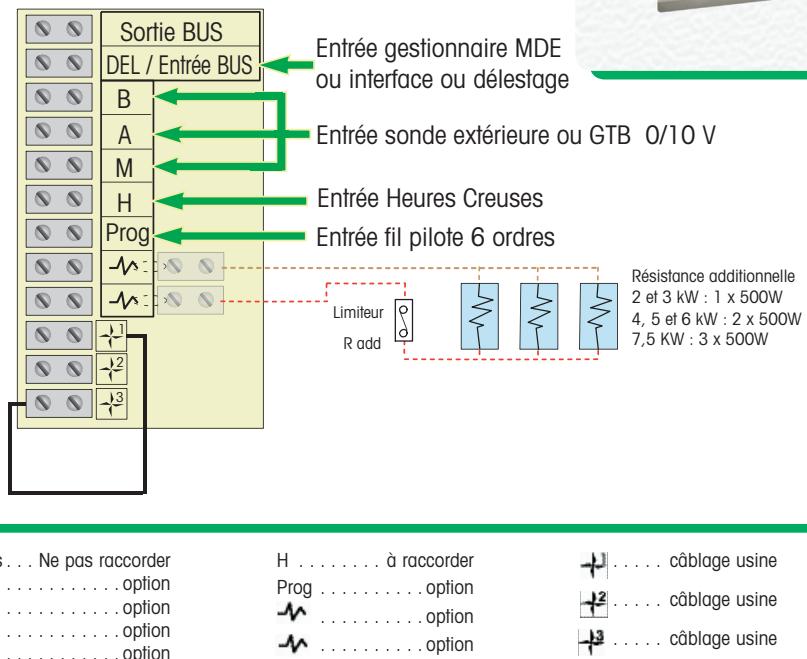

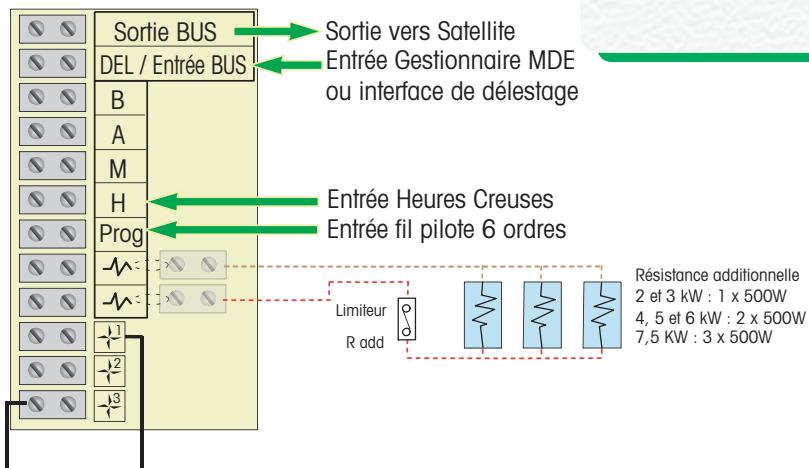

• Référence Raccordement du bornier de commandes

H . . . . . . . . à raccorder Prog . . . . . . . . . . option . . . . . . . . . . option . . . . . . . . . . option . . . . . câblage usine . . . . . câblage usine . . . . . câblage usine

Raccordement du bornier de commandes

Bus . . . . . . . . . . . option Del . . . . . . . . . . . option B. . . . . Ne pas raccorder A . . . . . Ne pas raccorder M . . . . Ne pas raccorder H . . . . . . . . à raccorder Prog . . . . . . . . . . option . . . . . . . . . . option . . . . . . . . . . option . . . . . câblage usine . . . . . câblage usine . . . . . câblage usine

Instal-accus 421AA1647.indd 21 28/07/06 9:00:56

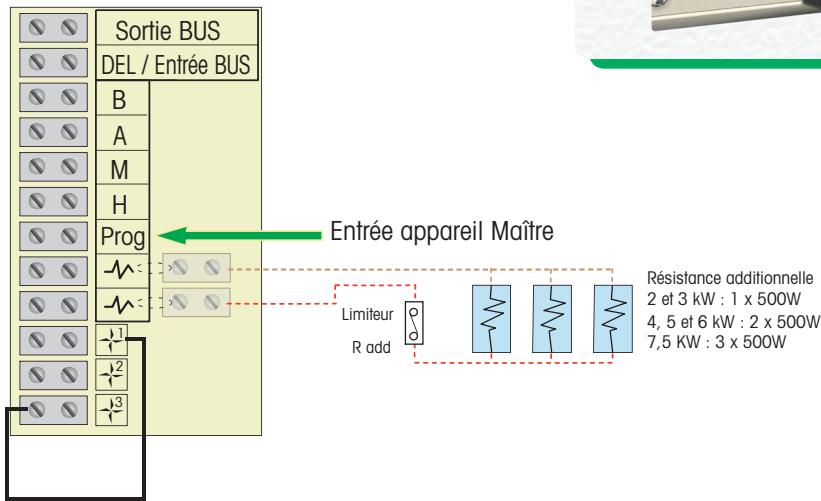

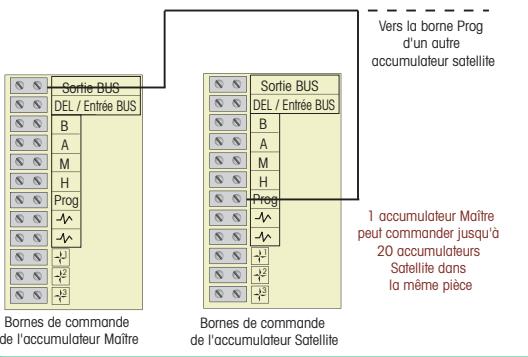

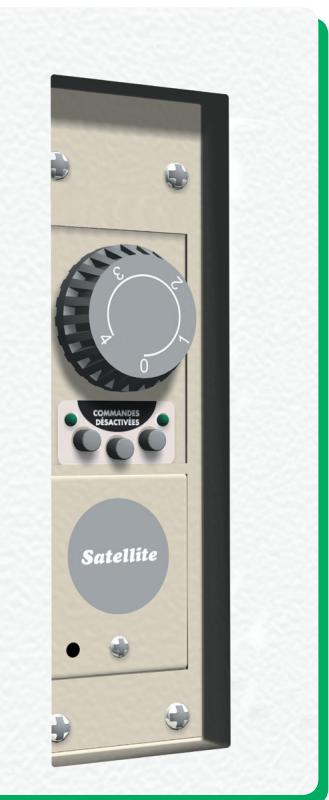

• Satellite Raccordement du bornier de commandes

Bus . . . . . . . à raccorder Del . . . . . . . . . . . option B. . . . . Ne pas raccorder A . . . . . Ne pas raccorder M . . . . Ne pas raccorder

H . . . . Ne pas raccorder Prog . . . . . . .-Raccorder . . . . . . . . . . option . . . . . . . . . . option . . . . . . . . Câblage usine . . . . . . . . Câblage usine . . . . . . . . Câblage usine

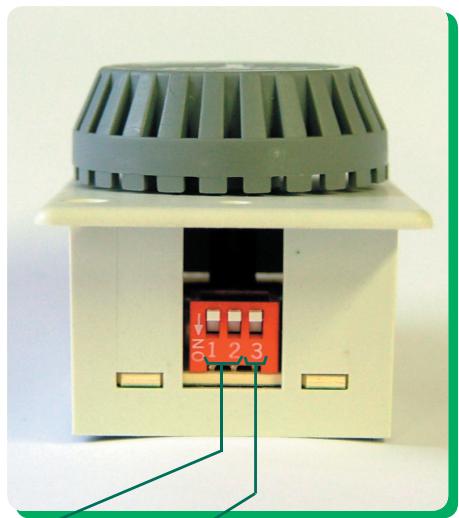

28/07/06 9:01:05 Paramétrage de la relance Pour les modèles Référence et Optima. Le paramétrage de la relance s'effectue à l'aide des switch se trouvant sur la partie inférieure des modules. - Les switch n° 1 et 2 servent à régler le niveau de la relance de charge (0, 1/3, 2/3, ou pleine charge). En conséquence, l'appareil relancera sa charge de façon automatique si la chaleur accumulée se révèle insuffisante pour finir la journée (exceptionnellement les jours de grands froids). - Le switch n° 3 sert à activer un abaissement de 2,5°C sur la consigne de température de la pièce, pendant les heures creuses (ce qui se traduit en baisse de consommation). Exemples

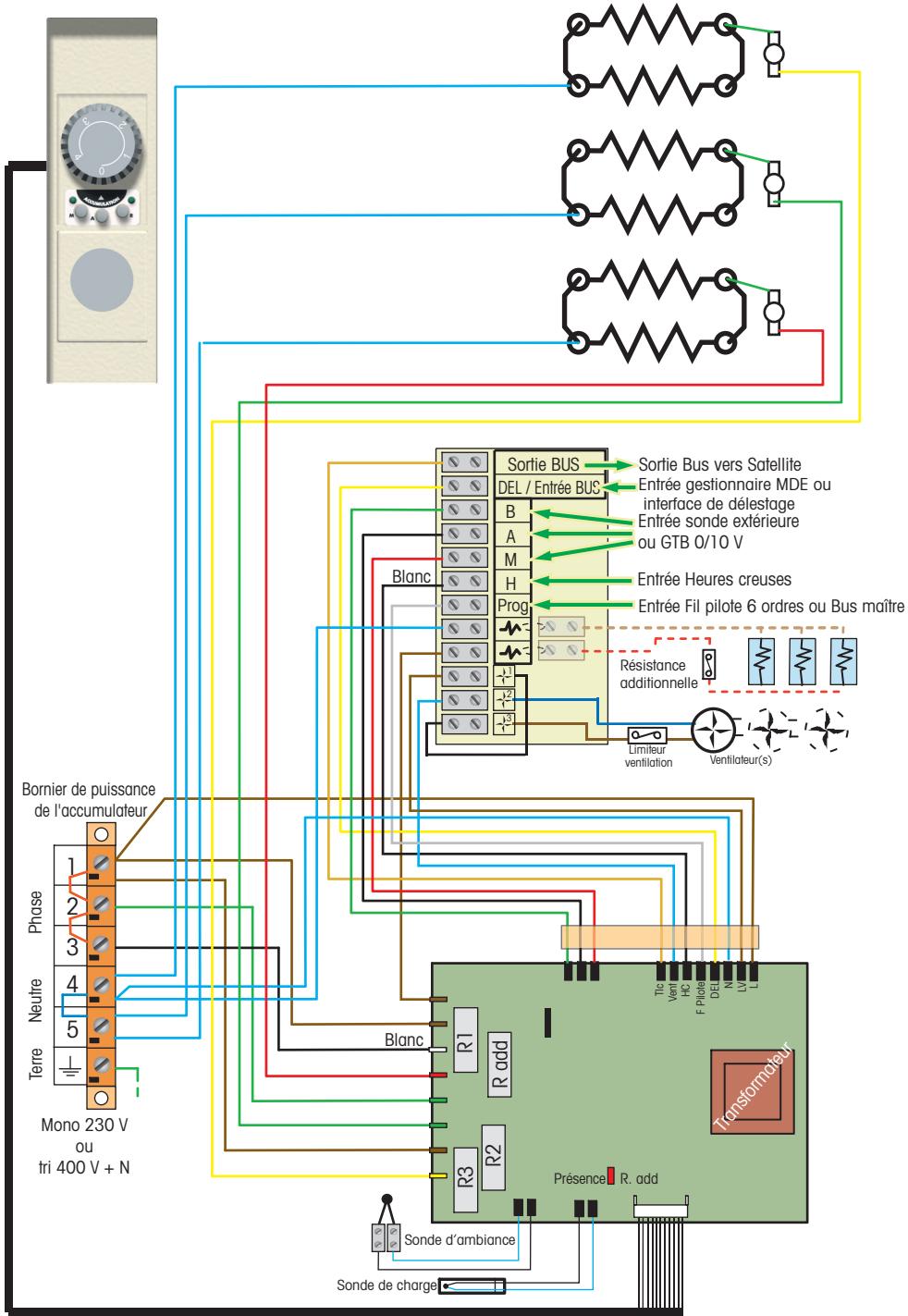

Instal-accus 421AA1647.indd 23 28/07/06 9:01:10 Câblage de l'accumulateur

Seul un électricien qualifié est autorisé à effectuer les opérations qui suivent. Avant toute intervention sur l’appareil, couper l’alimentation au tableau électrique. Les 2 voyants clignotent Les 2 voyants clignotent simultanément - Mesurer à l’aide d’un ohmmètre la valeur de la résistance aux bornes de la sonde d’ambiance. La valeur doit être comprise entre 7,5 kΩ et 330 kΩ. Si la valeur est hors tolérance, changer la sonde. - Mesurer à l’aide d’un ohmmètre la continuité de la sonde de noyau (thermocouple) après l’avoir déconnecté de la carte électronique. Si la valeur est “infinie”, changer la sonde. Les 2 voyants clignotent alternativement Retirer le module : - si les voyants ne clignotent plus, changer le module. - si les voyants clignotent toujours alternativement, changer la commande (conserver le module).

Instal-accus 421AA1647.indd 26 28/07/06 9:01:32 Les 2 voyants ne clignotent pas (mais le fonctionnement de l’appareil ne donne pas satisfaction) S’assurer d’abord que les points vérifiables par l’utilisateur n’ont pas permis de supprimer le problème (voir notice d’utilisation).

Procéder à l’auto-test fonctionnel de l’appareil.

• Déroulement du test Séquence Action Réaction

Eteindre l'appareil et positionner la molette sur 2 Maintenir appuyés les boutons 1 et 2 pendant 3 Voyant 1 allumé secondes Relâcher les boutons 1 et 2 Voyants 1 et 2 allumés Positionner la molette M1 en position mini Voyant 1 s’éteint, 2 allumé Appuyer sur le bouton 2. Voyants 1 et 2 éteints Déroulement automatique (toutes les 2 secondes) Enclenchement relais 1 de étapes 6 à 10 (charge 1/3) Enclenchement relais 2 (charge 2/3) Enclenchement relais 3 (charge 3/3) Enclenchement relais 4 (résistance additionnelle) Enclenchement turbine

Automatique 5 secondes Appareil à l’arrêt

de l'appareil Dans les cas où l’autotest s’est déroulé avec succès, attendre 30 secondes avant la remise en fonctionnement.
