PROLITE T1931SR - Moniteur tactile IIYAMA - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Écran LCD tactile
Technologie d'affichage	IPS
Taille de l'écran	19 pouces
Résolution	1280 x 1024 pixels
Rapport de contraste	1000:1
Luminosité	250 cd/m²
Angle de vision	178° horizontal / 178° vertical
Connectivité	VGA, DVI-D, USB
Alimentation électrique	100-240 V, 50/60 Hz
Dimensions approximatives	409 x 368 x 220 mm
Poids	6,5 kg
Fonctions principales	Écran tactile, rotation 90°, réglage de la hauteur
Entretien et nettoyage	Utiliser un chiffon doux et un nettoyant pour écran
Pièces détachées et réparabilité	Disponibilité variable, consulter le fabricant
Normes de sécurité	CE, RoHS
Garantie	3 ans

FOIRE AUX QUESTIONS - PROLITE T1931SR IIYAMA

Comment connecter mon IIYAMA PROLITE T1931SR à mon ordinateur ?

Utilisez le câble VGA ou DVI fourni pour connecter le moniteur à votre ordinateur. Assurez-vous que le moniteur est allumé et que la source d'entrée est correctement sélectionnée.

Que faire si l'écran reste noir après la connexion ?

Vérifiez que le moniteur est bien alimenté et que le câble est correctement branché. Testez également avec un autre câble ou un autre ordinateur pour exclure un problème de source.

Comment ajuster la luminosité et le contraste de mon moniteur ?

Utilisez les boutons de réglage situés sur le moniteur. Accédez au menu OSD (On-Screen Display) pour ajuster la luminosité et le contraste selon vos préférences.

Mon écran tactile ne fonctionne pas, que faire ?

Assurez-vous que le pilote du moniteur est correctement installé sur votre ordinateur. Vous pouvez également essayer de recalibrer l'écran tactile via les paramètres de votre système d'exploitation.

Comment nettoyer l'écran sans l'endommager ?

Utilisez un chiffon doux et sec ou légèrement humidifié avec de l'eau. Évitez les produits chimiques agressifs qui pourraient endommager l'écran.

Y a-t-il une garantie pour le IIYAMA PROLITE T1931SR ?

Oui, le moniteur est généralement couvert par une garantie de 3 ans. Vérifiez les conditions de garantie spécifiques auprès de votre revendeur.

Comment changer la résolution de l'écran ?

Accédez aux paramètres d'affichage de votre ordinateur et sélectionnez la résolution recommandée pour le moniteur IIYAMA PROLITE T1931SR.

Que faire si l'image est floue ou déformée ?

Vérifiez que la résolution de l'écran est correctement réglée. Essayez également de réinitialiser les paramètres du moniteur via le menu OSD.

Comment activer ou désactiver les haut-parleurs intégrés ?

Utilisez le menu OSD pour accéder aux paramètres audio et ajustez le volume ou désactivez les haut-parleurs si nécessaire.

Mon écran affiche des couleurs étranges, que faire ?

Vérifiez les câbles de connexion pour vous assurer qu'ils sont bien branchés. Vous pouvez également réinitialiser les paramètres d'image via le menu OSD.

MODE D'EMPLOI PROLITE T1931SR IIYAMA

Merci d'avoir choisi le moniteur LCD iiyama. Ce petit manuel contient toutes les informations nécessaires à l'utilisation du moniteur. Prière de le lire attentivement avant d'allumer le moniteur. Conserver ce manuel pour toute référence ultérieure.

FRANÇAIS

Ce moniteur LCD est conforme aux spécifications des directives EC 2004/108/EC et aux directives EMC sur les basses tensions 2006/95/EC.

La sensibilité électromagnétique a été choisie à un niveau permettant une utilisation correcte en milieu résidentiel, bureaux et locaux d'industrie légère et d'entreprises de petite taille, à l'intérieur aussi bien qu'à l'extérieur des immeubles. Tout lieu d'utilisation devra se caractériser par sa connexion à un système public d'alimentation électrique basse tension.

ATTENTION

Ce produit est de type ‘A’. Dans le cadre d'une utilisation dans un environnement domestique, ce produit peut créer des interférences. Il est conseillé à l'utilisateur de prendre les mesures nécessaires.

• Nous nous réservons le droit de modifier les caractéristiques de nos produits sans préavis.
  ■ Toutes les marques de fabrique utilisées dans ce mode d'emploi appartiennent à leurs propriétaires respectifs.

TABLE DES MATIERES

POUR VOTRE SECURITE.... 1

CONSIGNES DE SECURITE 1

REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES...... 3

SERVICE CLIENT.... 3

ENTRETIEN.... 3

AVANT D'UTILISER LE MONITEUR 4

FONCTIOS 4

VÉRIFICATION DU CONTENU DE L'EMBALLAGE.... 4

REMARQUES PARTICULIERES SUR LES DALLES TACTILES ..... 5

MONTAGE MURAL 5

COMMANDES ET CONNECTEURS.... 6

CONNEXION DE VOTRE MONITEUR.... 7

MISE EN ROUTE DE L'ORDINATEUR 8

AJUSTEMENT DEL'ANGLE DE VISION 8

UTILISATION DU MONITEUR 9

MENU DES PARAMÈTRES DE RÉGLAGE 10

AJUSTEMENTS DE L'ÉCRAN 14

SYSTÈME D'ÉCONOMIE D'ÉNERGIE ....17

DEPANNAGE 18

INFORMATIONS DE RECYCLAGE 19

ANNEXE 20

CARACTÉRISTIQUES TECHNIQUES : ProLite T1531SR ......20

CARACTÉRISTIQUES TECHNIQUES : ProLite T1731SR .....21

CARACTÉRISTIQUES TECHNIQUES : ProLite T1931SR ......22

Nous recommandons le recyclage des produits usagés. Contacter votre revendeur ou le support iiyama. Des informations sur le recyclages sont disponibles sur le site Internet : http://www.iiyama.com.

CONSIGNES DE SECURITE

AVERTISSEMENT

MISE HORS TENSION DU MONITEUR EN CAS DE FONCTIONNEMENT ANORMAL

En cas de phénomène anormal tel que de la fumée, des bruits étranges ou de la vapeur, débranchez le moniteur et contactez immédiatement votre revendeur ou le service technique iiyama. Tout autre utilisation peut être dangereuse et peut engendrer un incendie ou un choc électrique.

NE JAMAIS OUVRIR LE BOITIER

Ce moniteur contient des circuits haute-tension. La dépose du boîtier peut vous exposer à des risques d'incendie ou de chocs électriques.

NE PAS INTRODUIRE D'OBJETS DANS LE MONITEUR

N'insérez pas d'objets solides ou liquides tel que de l'eau à l'intérieur du moniteur. En cas d'accident, débranchez votre moniteur immédiatement et contactez votre revendeur ou le service technique iiyama. L'utilisation du moniteur avec un objet logé à l'intérieur peut engendrer un incendie, un choc électrique ou des dommages.

INSTALLER LE MONITEUR SUR UNE SURFACE PLANE ET STABLE

Le moniteur peut blesser quelqu'un s'il tombe ou s'il est lancé.

NE PAS UTILISER SON MONITEUR PRES DE L'EAU

N'utilisez pas le moniteur à proximité d'un point d'eau pour éviter les éclaboussures, ou si de l'eau a été répandue dessus cela peut engendrer un incendie ou un choc électrique.

UTILISER LA TENSION SECTEUR SPECIFIEE

Assurez-vous que le moniteur fonctionne à la tension d'alimentation secteur spécifiée. L'utilisation d'une tension incorrecte occasionnera un malfonctionnement et peut engendrer un incendie ou un choc électrique.

PROTECTION DES CABLES

Ne pas tirer ou plier les câbles d'alimentation et de signal. Ne pas poser le moniteur ou tout autre objet volumineux sur ces câbles. Des câbles endommagés peuvent engendrer un incendie ou un choc électrique.

CONDITIONS CLIMATIQUES DEFAVORABLES

Il est conseillé de ne pas utiliser le moniteur pendant un orage violent en raison des coupures répétées de courant pouvant entraîner des malfonctions. Il est également conseillé de ne pas toucher à la prise électrique dans ces conditions car elles peuvent engendrer des chocs électriques.

ATTENTION

INSTALLATION

Pour prévenir les risques d'incendie, de chocs électriques ou de dommages, installez votre moniteur à l'abri de variations brutales de températures et évitez les endroits humides, poussiéreux ou enfumés. Vous devrez également éviter d'exposer votre moniteur directement au soleil ou tout autre source lumineuse.

NE PAS PLACER LE MONITEUR DANS UNE POSITION DANGEREUSE

Le moniteur peut basculer et causer des blessures s'il n'est pas convenablement installé. Vous devez également vous assurez de ne pas placer d'objets lourds sur le moniteur, et qu'aucun câble ne soient accessibles à des enfants qui pourraient les tirer et se blesser avec.

MAINTENIR UNE BONNE VENTILATION

Le moniteur est équipé de fentes de ventilation. Veuillez à ne pas couvrir les fentes ou placer un objet trop proche afin d'éviter tout risque d'incendie. Pour assurer une circulation d'air suffisante, installer le moniteur à 10 cm environ du mur. Les fentes d'aération sur l'arrière du châssis seront obstruées et il y aura risque de surchauffe du moniteur si vous retirez le socle du moniteur. La dépose du socle entraînera une surchauffe du moniteur ainsi que des risques d'incendie et de dommages. L'utilisation du moniteur lorsque celui-ci est posé sur sa partie avant, arrière ou retourné ou bien sur un tapis ou un matériau mou peut également entraîner des dommages.

DECONNECTEZ LES CABLES LORSQUE VOUS DEPLACEZ LE MONITEUR

Avant de déplacer le moniteur, désactivez le commutateur de mise sous tension, débranchez le moniteur et assurez-vous que le câble vidéo est déconnecté. Si vous ne le déconnectez pas, cela peut engendrer un incendie et un choc électrique.

DEBRANCHEZ LE MONITEUR

Afin d'éviter les accidents, nous vous recommandons de débrancher votre moniteur s'il n'est pas utilisé pendant une longue période.

TOUJOURS DEBRANCHER LE MONITEUR EN TIRANT SUR LA PRISE

Débrancher le câble d'alimentation ou le câble de signal en tirant sur la prise. Ne jamais tirer le câble par le cordon car cela peut engendrer un incendie ou un choc électrique.

NE TOUCHEZ PAS LA PRISE AVEC DES MAINS HUMIDES

Si vous tirez ou insérez la prise avec des mains humides, vous risquez un choc électrique.

LORS DE L'INSTALLATION DU MONITEUR SUR VOTRE ORDINATEUR

Assurez-vous que l'ordinateur soit suffisamment robuste pour supporter le poids car cela pourrait engendrer des dommages à votre ordinateur.

NE PAS METTRE DE DISQUETTES PRES DES HAUT-PARLEURS

Des données magnétiques enregistrées tel que disquettes peuvent s'effacer, si elles sont placées près des haut-parleurs, puisque les haut-parleurs émettent un champ magnétique.

AUTRES

RECOMMANDATIONS D'USAGE

Pour prévenir toute fatigue visuelle, n'utilisez pas le moniteur à contre-jour ou dans une pièce sombre. Pour un confort et une vision optimum, positionnez l'écran juste au dessous du niveau des yeux et à une distance de 40 à 60 cm (16 à 24 pouces). En cas d'utilisation prolongée du moniteur, il est recommandé de respecter une pause de 10 minutes par heure car la lecture continue de l'écran peut entraîner une fatigue de l'oeil.

REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES (LCD)

Les symptômes suivants n'indique pas qu'il y a un problème, c'est normal:

NOTE

■ Quand vous allumez le LCD pour la première fois, l'image peut être mal cadrée à l'écran suivant le type d'ordinateur que vous utilisez. Dans ce cas ajuster l'image correctement.
■ De part de la nature fluorescente de la lumière émise, l'écran peut clignoter à l'allumage. Mettre l'interrupteur d'alimentation sur OFF, puis à nouveau sur ON pour faire disparaître le clignotement.
■ La luminosité peut être légèrement inégale selon la configuration de bureau utilisée.
En raison de la nature de l'écran LCD, une image rémanente de la précédente vue peut subsister après un nouvel affichage, si la même image a été affichée pendant des heures. Dans ce cas, l'affichage est rétabli lentement en changeant d'image ou en éteignant l'écran pendant des heures.
■ Veuillez prendre contact avec IIYAMA France pour le remplacement de la lampe fluorescente de rétro éclairage quand l'écran est sombre, scintille ou ne s'éclaire pas. Ne jamais essayez de le remplacer vous même.

SERVICE CLIENT

NOTE

L'éclairage fluorescent utilisé dans votre moniteur à cristaux liquides est un consommable. Pour la garantie de ce composant, veuillez contacter IIYAMA France.
Si vous devez retourner votre matériel et que vous ne possédez plus votre emballage d'origine, merci de contacter votre revendeur ou le service après vente d'iiyama pour conseil ou pour remplacer l'emballage.

ENTRETIEN

AVERTIS- SEMENT

Si vous renversez n'importe quel objet solide ou liquide tel que de l'eau à l'intérieur du moniteur, débranchez immédiatement le câble d'alimentation et contactez votre revendeur ou le service technique iiyama.
■ Pour des raisons de sécurité, éteindre et débrancher le moniteur avant de le nettoyer.
■ Ne pas gratter ou frotter l'écran à l'aide d'un objet dur afin de ne pas endommager le panneau LCD.
L'utilisation des solvants suivants est à proscrire pour ne pas endommager le boîtier et l'écran LCD: Diluant Nettoyants en atomiseur

Essence

Cire

Nettoyants brasifs

Solvants acides ou alcalins

■ Le contact du boîtier avec un produit en caoutchouc ou en plastique pendant longtemps peut dégrader ou écailler sa peinture.

BOITIER

Eliminer les tâches à l'aide d'un chiffon légèrement humide et d'un détergent doux, puis essuyer le boîtier à l'aide d'un chiffon sec et propre.

ECRAN

Un nettoyage périodique est recommandé avec un chiffon sec et doux. N'utilisez pas de papier tissé car cela endommagera l'écran LCD.

LCD

FONCTIOS

Résolutions prises en charge jusqu'à 1024 × 768 : ProLite T1531SR
◆ Résolutions prises en charge jusqu'à 1280 × 1024 : ProLite T1731SR / ProLite T1931SR
Contraste élevé 500:1 (Typique: Avec Ecran tactile) / Luminosité 200cd/m² (Typique: Avec Ecran tactile) : ProLite T1531SR
Contraste élevé 900:1 (Typique: Avec Ecran tactile) / Luminosité 200cd/m² (Typique: Avec Ecran tactile) : ProLite T1731SR / ProLite T1931SR
Lissage numérique des caractères
◆ Configuration automatique
Haut-parleurs stéréo
2 haut-parleurs stéréo 1 W
Conforme au Plug & Play VESA DDC2B
Conforme à Windows® 95/98/2000/Me/XP/Vista/7
- Économie d’énergie (conforme à VESA DPMS)
Conforme au standard de montage VESA (100 mm x 100 mm)
Trou clé pour verrouillage de sécurité

VÉRIFICATION DU CONTENU DE L'EMBALLAGE

Les accessoires suivants sont inclus dans votre emballage. Vérifiez qu'ils sont inclus avec le moniteur. En cas d'élément absent ou endommagé, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama.

■ Câble d'alimentation*1
■ Câble de signal D-Sub
■ Câble DVI-D
■ Câble RS-232C
■ Câble USB
■ Câble audio
■ Vis (M3x6mm)
■ CD Rom des Pilotes de la Dalle Tactile(CD-ROM) ^*2
■ Guide de démarrage rapide

ATTENTION

*1 La valeur nominale du câble d'alimentation fourni dans les régions à 120 V est de 10 A/125 V. Si vous utilisez une alimentation plus élevée que cette valeur nominale, un câble d'alimentation avec une valeur nominale de 10 A/250 V doit être utilisé. Cependant, toutes garanties sont exclues pour tout problème ou dommage causé par un câble d'alimentation non fourni par iiyama.

*2 Ce CD-ROM contient le Pilote de l'écran tactile.

Installer le Disque de l'Ecran Tactile après avoir connecté votre micro ordinateur au moniteur en utilisant le câble RS-232C ou le câble USB. Pour plus d'informations voir le fichier « Readme » se trouvant sur le disque « Touch Panel Driver ».

REMARQUES PARTICULIERES SUR LES DALLES TACTILES

Des dégâts permanents peuvent apparaîtrent si vous utilisez des objets métalliques, pointus ou aiguisés, pour activer la zone tactile.

Ceci entrainera un refus systématique de prise sous garantie.

Nous recommandons d' utiliser un stylet en plastique (bout d' un diamètre supérieur ou égal à 0,8 mm) ou bien directement avec son doigt.

MONTAGE MURAL

AVERTIS- SEMENT

Quand vous faites du montage mural, tenant compte de l'épaisseur de la base de montage, serrer la vis M4 avec un tournevis équipé d'une longueur de 8 mm pour serrer le moniteur. Si vous utilisez une vis de taille supérieure, un choc ou un dommage électrique peut se produire car il peut toucher certaines pièces électriques à l'intérieur du moniteur.

Montage Visserie L chassis

COMMANDES ET CONNECTEURS

① Touche Menu (☐)
② Touche Défilement haut / Luminosité (△)
③ Touche Défilement bas / Mute (▽)
④ Touche Sélection / Auto (←)
⑤ Commutateur d'alimentation ( ⏻ )
⑥ Trou clé pour verrouillage de sécurité

NOTE Vous pouvez câbler un verrou de sécurité pour empêcher que le moniteur soit enlevé sans votre permission.

⑦ Haut-parleurs
⑧ Connecteur Câble USB
⑨ Connecteur Câble RS-232C
⑩ Connecteur audio
⑪ Connecteur de D-Sub mini 15 broches
⑫ Connecteur de DVI-D 24 broches
⑬ Connecteur d'alimentation secteur

[ Montage et démontage du cache-câble ]

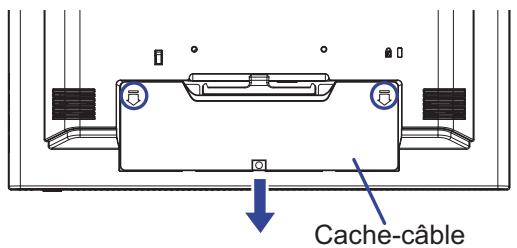

• Démontage

① Appuyez et tirez le cache-câble pour le retirer.

Cache-câble

- Montage

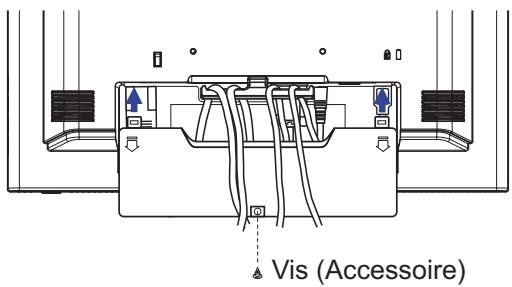

① Replacez le cache câbles.
② Fixez le cache-câble au moniteur avec les vis fournies.

Vis (Accessoire)

CONNEXION DE VOTRE MONITEUR

① Assurez-vous que l'ordinateur et le moniteur sont éteints.
② Connectez l'ordinateur au moniteur avec le câble de signal.
③ Brancher l'ordinateur au moniteur à l'aide du câble de RS-232C ou le câble USB.
④ Connectez le moniteur à l'équipement audio avec le câble audio pour ordinateur lors de l'utilisation des fonctions audio.
⑤ Connectez d'abord le câble d'alimentation au moniteur puis sur la prise électrique.
⑥ Allumez votre écran et votre ordinateur.

NOTE

■ Le câble de signal utilisé pour la connexion de l'ordinateur et du moniteur peut varier en fonction du type d'ordinateur utilisé. Une connexion incorrecte peut endommager sérieusement le moniteur et l'ordinateur. Le câble fourni avec le moniteur est un connecteur 15 broches au standard D-Sub. Si un câble spécial est requis, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama.
■ Pour la connexion aux ordinateurs Macintosh, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama pour l'adaptateur requis.
■ S'assurer que les connecteurs du câble de signal sont correctement serrés.
■ Ne connectez pas le câble RS-232C et le câble USB en même temps au micro ordinateur. Le système ne peut pas utiliser les 2 modes simultanément.

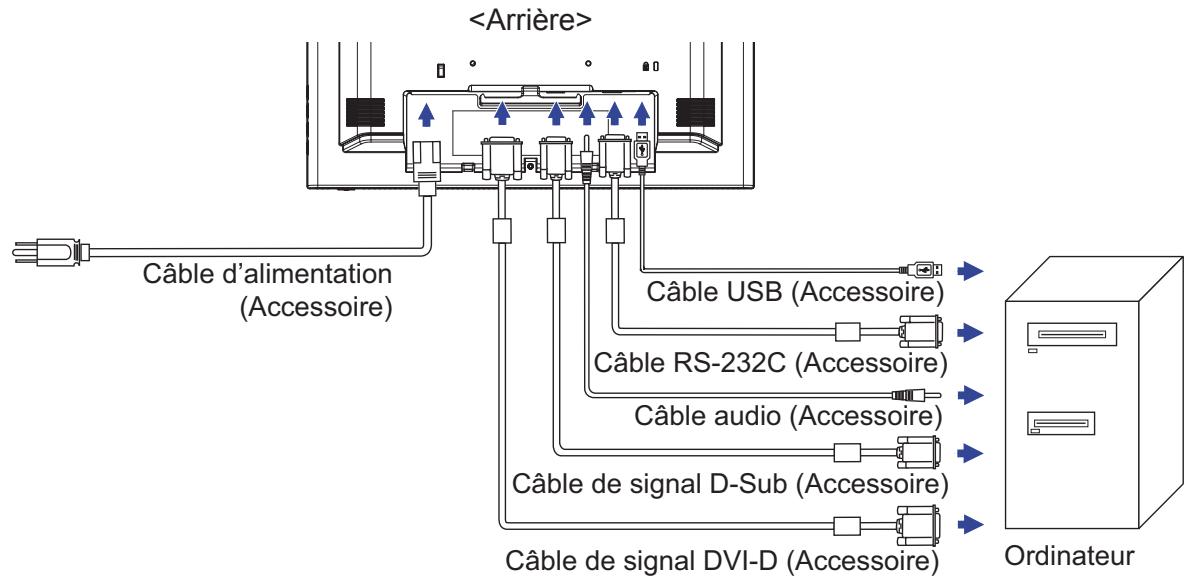

[Exemple de connexion]

Câble d'alimentation (Accessoire) Câble USB (Accessoire) Câble RS-232C (Accessoire) Câble audio (Accessoire) Câble de signal D-Sub (Accessoire) Câble de signal DVI-D (Accessoire) Ordinateur

[Réunir les câbles]

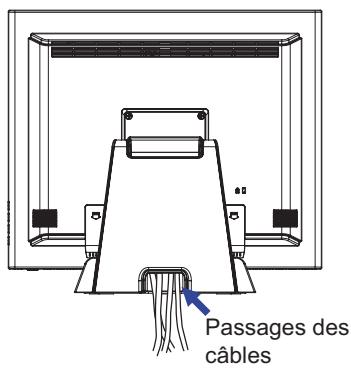

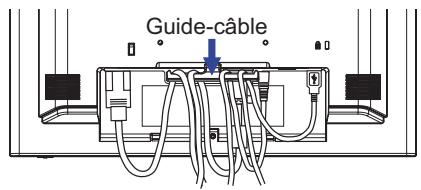

① Passez les câbles au travers des trous et via le passage des câbles.
② Réunir les câbles à l'arrière du pied.

Guide-câble

Passages des câbles

MISE EN ROUTE DE L'ORDINATEUR

■ Fréquences du signal

Passez aux fréquences souhaités détails à la page 24 "FRÉQUENCES DE SYNCHRONISATION".

■ Plug & Play Windows 95/98/2000/Me/XP/Vista/7

Le LCD iiyama répond au standard VESA DDC2B. En connectant l'écran au DDC2B de votre ordinateur avec le câble qui vous a été fournie, le moniteur sera reconnu conforme au Plug and Play sous Windows 95/98/2000/Me/XP/Vista/7. Le fichier d'information pour les moniteurs iiyama sous Windows 95/98/2000/Me/XP peuvent être nécessaire pour votre ordinateur et obtenu via le site internet: http://www.iiyama.com

NOTE

■ Pour plus d'informations sur le téléchargement du pilote pour votre moniteur r'écran tactile, veuillez vous connecter au site Web indiqué ci-dessus.
■ Les pilotes de moniteur ne sont pas nécessaires dans la plupart des cas sous les systèmes d'exploitation Macintosh ou Unix. Pour plus d'informations et conseils, veuillez contacter votre revendeur.

■ Procédure pour allumer l'équipement (ON)

Allumez votre moniteur en premier, ensuite allumez votre ordinateur.

■ Logiciel du Pilote de l'écran tactile

Le Logiciel du Pilote de l'écran tactile peut ne pas démarrer quand vous allumez votre micro ordinateur en appuyant sur l'écran tactile.

Le Logiciel du Pilote de l'écran tactile peut ne pas démarrer suivant le mode d'économie d'énergie dépendant du BIOS de votre ordinateur. Dans ce cas, veuillez désactiver la fonction d'économie d'énergie.

AJUSTEMENT DEL'ANGLE DE VISION

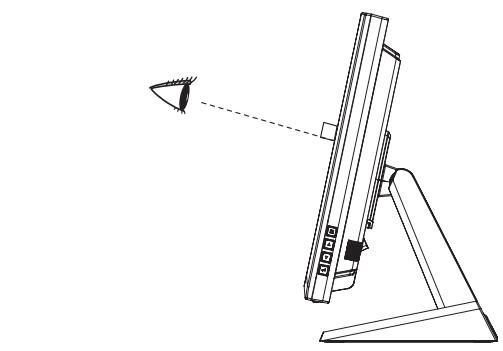

■ Pour une visualisation optimale, il est recommandé de regarder le moniteur bien en face.
■ Tenez le socle pour ne pas renverser le moniteur lorsque vous modifiez son orientation.
■ Vous pouvez régler l'angle du moniteur jusqu'à 90 degrés vers le haut et 5 degrés vers le bas.

NOTE

■ Ne pas toucher l'écran d'affichage au changement d'angle. Cela pourrait endommager ou casser l'écran.
■ Une attention particulière est recquise afin de ne pas vous coincer un doigt ou une main lors du changement d'angle.

Le LCD iiyama est réglé à l'usine avec une fréquence de synchronisation figurant à la page 24 afin de donner la meilleure image. Vous pouvez également ajuster la position de l'image comme vous le souhaitez en suivant le mode opératoire ci-dessous. Pour plus de détails voir page 14, AJUSTEMENTS DE L'ÉCRAN.

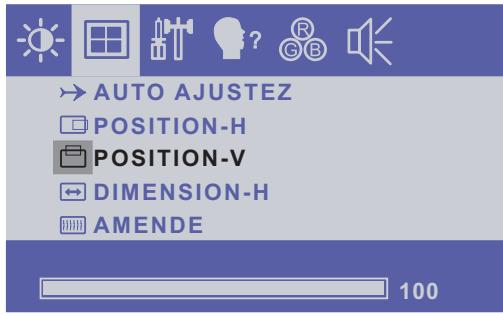

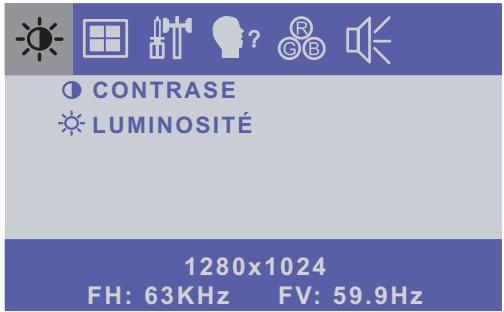

① Appuyez la touche pour afficher les réglages à l'écran. Des pages additionnelles au Menu peuvent être visualisées en utilisant les touches △/▽.

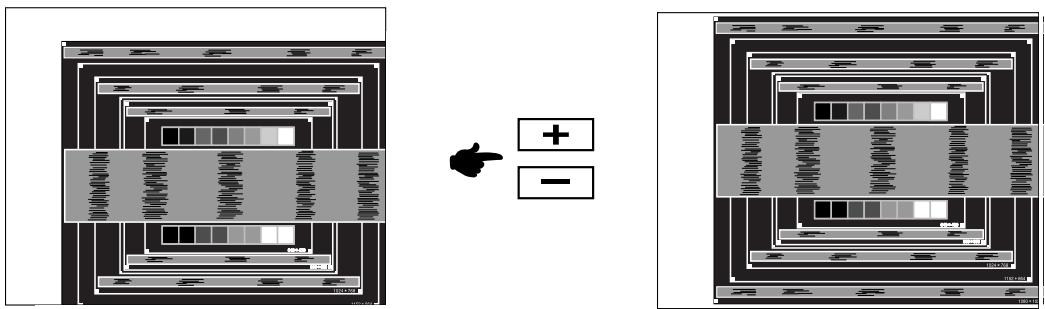

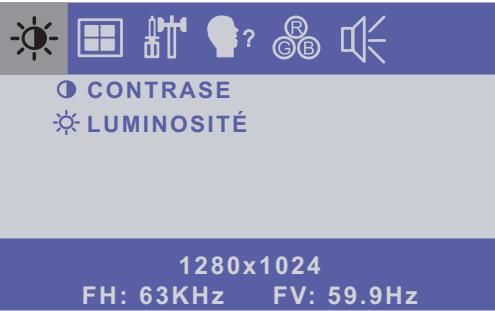

CONTRASE LUMINOSITÉ 1280x1024 FH: 63KHz FV: 59.9Hz

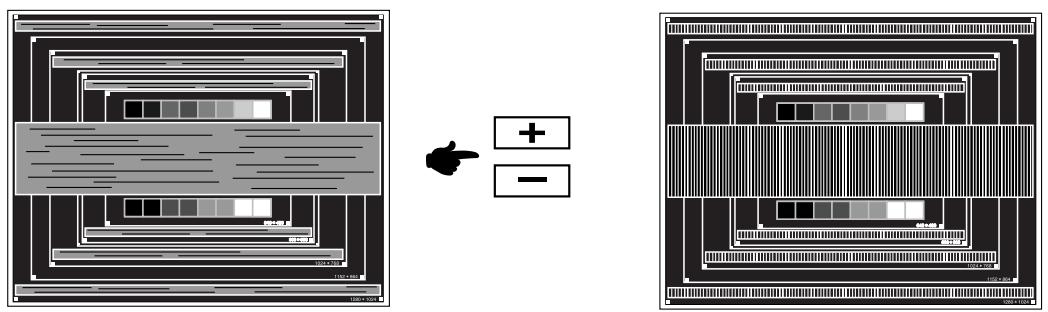

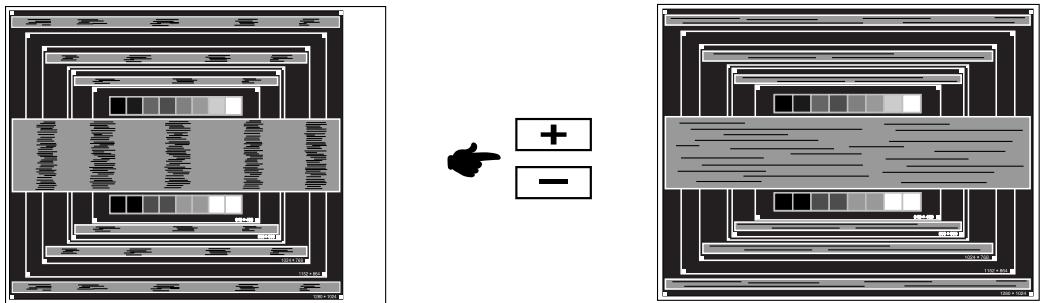

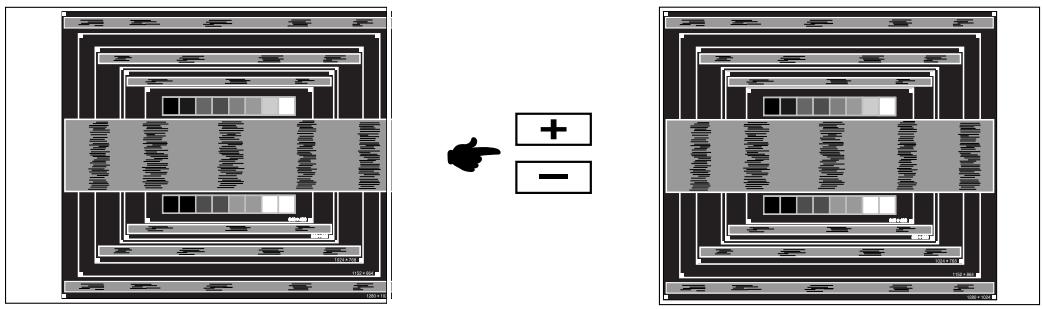

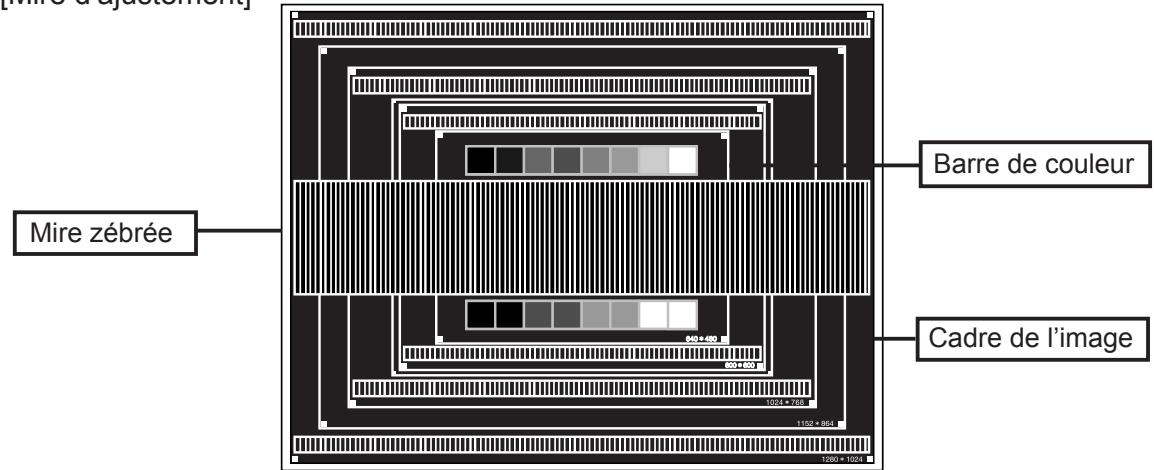

② Sélectionnez la page de menu où se trouve l'icône de l'ajustement désiré. Utilisez ensuite les touches ← pour mettre en surbrillance l'icône du réglage souhaité.
③ Utilisez ensuite les touches △/▽ pour effectuer les ajustements ou réglages appropriés.
④ Appuyez la touche pour quitter le menu, et les réglages que vous venez de faire seront automatiquement enregistrés.

Par exemple, pour corriger la position verticale, sélectionnez l'élément Configuration du Menu. Puis, sélectionnez POSITION-V en utilisant les touches ←.

Utilisez ensuite les touches △ / ▽ pour corriger la position verticale. La position verticale de l'image entière doit changer pendant que vous effectuez l'opération.

Appuyez la touche pour finir et les modifications sont enregistrées en mémoire.

AUTO AJUSTEZ POSITION-H POSITION-V DIMENSION-H AMENDE 100

NOTE

■ Lorsque l'utilisation des touches est abandonnée pendant l'ajustement, la fenêtre OSD disparaît après le délai défini pour l'OSD DELAI D' INACTIVITE.
■ Vous pouvez également utiliser la touche ← pour retourner au Menu précédent et fermer la fenêtre OSD.
■ Les données de réglage sont automatiquement enregistrées en mémoire lorsque la fenêtre OSD disparaît. Évitez d'éteindre le moniteur pendant l'utilisation du Menu.
■ Les ajustements pour POSITION-H/V, DIMENSION-H et AMENDE sont enregistrés pour chaque fréquence de signal. À l'exception de ces ajustements, tous les autres ajustements n'ont qu'un seul réglage qui s'applique sur toutes les fréquences de signal.

Direct

- MODE VERROUILLAGE : Appuyez sur le Bouton d'Alimentation et sur le bouton en même temps lorsque le Menu n'est pas affiché.

Ensuite, le Menu OSD est affiché.

Ajustement		Problème / Option
POWER		LOCK	Le bouton d'alimentation est verouillé.
		UNLOCK	Le bouton d'alimentation est deverouillé.
OSD		LOCK	Le Menu OSD est verouillé.
		UNLOCK	Le Menu OSD est deverouillé.

MENU DES PARAMÈTRES DE RÉGLAGE

Ajustement	Problème / Option	Touche correspondante
CONTRASTECONTRAST	Trop terneTrop intense	△▽
LUMINOSITÉ* DirectBRIGHTNESS	Trop sombreTrop clair	△▽

* Ajustez la luminosité quand vous utilisez le moniteur dans une pièce sombre et que vous sentez que l'écran est trop lumineux.

Direct

Lous pouvez éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

- LUMINOSITÉ : Appuyez la touche △ lorsque le Menu n'est pas affiché.

Entrée analogique seulement.	→ AUTO AJUSTEZPOSITION-HPOSITION-VDIMENSION-HAMENDE
Ajustement	Problème / Option Touche correspondante
AUTO AJUSTZ *1 DirectAUTO ADJUST	Ajustement de POSITION-H/V, DIMENSION-H et AMENDE automatiquement.
POSITION-HH-POSITION	Trop à gauche △Trop à droite ▽
POSITION-VV-POSITION	Trop basse △Trop haute ▽
DIMENSION-H *2H-SIZE	Trop étroite △Trop large ▽
AMENDE *2FINE	Pour corriger le scintillement des caractères ou des lignes △▽

*1 Pour les meilleurs résultats, utilisez Autoréglage avec la mire d'ajustement. Voir la section AJUSTEMENTS DE L'ÉCRAN page 14.
*2 Se reporter à la section AJUSTEMENTS DE L'ECRAN page 14.

Direct

Lous pouvez éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

- AUTO AJUSTZ : Appuyez la touche ← lorsque le Menu n'est pas affiché.

Ajustement	Problème / Option	Touche correspondante
OSD POSITION-HOSD H-POSITION	OSD trop à gaucheOSD trop à droite
OSD POSITION-VOSD V-POSITION	OSD trop basseOSD trop haute
OSD DELAI D'INACTIVITEOSD TIMEOUT	Vous pouvez régler la durée d'affichage de l'OSD entre 5 et 60 secondes.
RESTAURATIONRESET	Les données préréglées à l'usine sont restaurées.
ENTREE CHOISIINPUT SELECT	VGA	Sélectionnez l'entrée analogique.
	DVI	Sélectionnez l'entrée numérique.
NOTE Lorsqu'une seule des deux entrées de signal est connectée à la source signal, celle connectée est automatiquement sélectionnée. La fonction Sélection d'entrée n'est pas disponible s'il n'y a pas de d'entrée de signal depuis le connecteur sélectionné ou pendant le mode de gestion d'énergie.

Ajustement			Problème / Option		Touche correspondante
	OSD LANGUEOSD LANGUAGE		ENGLISH	Anglais		ESPAÑOL
			FRANÇAIS	Français		日本語
			DEUTSCH	Allemand		繁体字
			ITALIANO	Italien		简体字

Ajustement	Problème / Option Touche correspondante
TEMP. COULEUR COLOR TEMP.	9300	Blanc bleuâtre
	6500	Blanc rougeâtre
	5500	Blanc verdâtre
	7500	Blanc jaunâtre
	UTILISATEUR	ROUGE	Trop faible	△
		VERT	Trop fort	▽
		BLEU

Ajustement	Problème / Option Touche correspondante
VOLUME VOLUME	Trop faible Trop fort
SOURDINE Direct MUTE	ON	Désactive le son temporairement.
	OFF	Retourne le volume sonore au niveau précédent.

Direct

Lous pouvez éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

- SOURDINE : Appuyez la touche ▽ lorsque le Menu n'est pas affiché.

: SOURDINE ON

: SOURDINE OFF

AJUSTEMENTS DE L'ÉCRAN

Ajustez l'image en suivant la procédure ci-dessous pour obtenir l'image désirée quand l'entrée analogique est sélectionnée.

• Les différents calibrages de l'écran sont décrits dans ce manuel pour permettre de régler la position de l'image, minimaliser le scintillement et ajuster la netteté afin d'adapter l'affichage au type d'ordinateur que vous utilisez.
  ■ ProLite T1531SR : Ce moniteur a été conçu pour assurer la meilleure performance à la résolution 1024 x 7680, mais ne peut pas afficher les meilleurs résultats à moins de 1024 x 768 car l'image est automatiquement étirée pour remplir l'écran. Cette résolution est alors recommandée en utilisation normale.
  ■ ProLite T1731SR / ProLite T1931SR : Ce moniteur a été conçu pour assurer la meilleure performance à la résolution 1280 x 1024, mais ne peut pas afficher les meilleurs résultats à moins de 1280 x 1024 car l'image est automatiquement étirée pour remplir l'écran. Cette résolution est alors recommandée en utilisation normale.
  ■ L'affichage de texte ou des lignes sera flou ou irrégulier en épaisseur quand l'image est étirée, ce qui est dû au processus de l'élargissement de l'écran.
  Il est préférable d'ajuster la position et la fréquence de l'image avec les commandes du moniteur plutôt qu'avec les logiciels ou les outils de l'ordinateur.
  ■ Procédez aux ajustements après au moins 30 minutes de travail du moniteur.
  ■ Des réglages supplémentaires peuvent être nécessaires après l'ajustement automatique selon la résolution ou la fréquence de signal utilisée.
  ■ L'ajustement automatique peut ne pas fonctionner correctement quand l'image affichée est autre que la mire d'ajustement de l'écran. Dans ce cas, un réglage manuel est nécessaire.

L'écran peut être ajusté de deux manières : soit par ajustement automatique de la POSITION, de la DIMENSION-H et l'AMENDE, soit par ajustement manuel de chaque de ces fonctions.

Effectuez l'ajustement automatique en premier lorsque le moniteur est connecté à un nouvel ordinateur ou lorsque la résolution a été changée. Si l'écran est flou ou scintille, ou l'image n'est pas cadrée correctement à l'écran après l'ajustement automatique – un cadrage manuel est nécessaire. Les deux réglages devraient être faits à l'aide de la mire d'ajustement de l'écran (Test bmp) que l'on peut télécharger depuis le site Web iiyama (http://www.iiyama.com).

Ajustez l'affichage en suivant la procédure ci-dessous pour obtenir l'image désirée.

Ce manuel explique comment effectuer les réglages sous Windows 95/98/2000/Me/XP/Vista/7.

① Affichez l'image à la résolution optimale.
② Ouvrez le Test.bmp (mire d'ajustement de l'écran) comme papier peint.

NOTE

■ Consultez la documentation appropriée pour le faire.
■ Test.bmp est conçu pour une résolution 1280 x 1024. Positionnez bien la mire au centre dans la boîte de dialogue des paramètres du papier peint. Si vous utilisez Microsoft® PLUS! 95/98, annulez le paramètre « Etirer le papier peint du bureau à la taille de l'écran ».

[Mire d'ajustement]

[Mire d'ajustement] Mire zébrée Barre de couleur Cadre de l'image

③ Appuyez sur la touche Auto. (AUTO AJUSTZ)
④ Ajustez l'image manuellement en suivant les instructions ci-dessous lorsque l'écran est flou ou scintille, ou bien l'image n'est pas cadrée correctement après un ajustement automatique.
⑤ Ajustez la POSITION-V de sorte que le haut et le bas de l'image soient bien cadrés à l'écran.

⑥ 1) Ajustez la POSITION-H de sorte que le côté gauche de l'écran soit sur le bord gauche de l'écran.

2) Etirez le côté droit de l'écran vers le bord droit de l'écran en réglant la DIMENSION-H.

■ Quand la partie gauche de l'image s'éloigne du côté gauche de l'écran pendant l'ajustement de la DIMENSION-H, revenez aux étapes 1) et 2).
■ Une autre manière de faire le réglage de la DIMENSION-H est d'ajuster les motifs zébrés verticaux de la mire.
■ L'image peut scintiller pendant l'ajustement de la DIMENSION-H, la POSITION-H et la POSITION-V.
■ Dans le cas où l'image serait plus grande ou plus petite que la zone d'affichage après le réglage de la DIMENSION-H, répétez les étapes à partir de l'étape ③.

⑦ Ajustez l'AMENDE e pour corriger les perturbations horizontales, le scintillement ou la netteté en utilisant la mire d'ajustement.

En cas d'un fort scintillement ou d'un manque de netteté sur une partie de l'écran, répétez les étapes ⑥ et ⑦ car l'ajustement de la DIMENSION-H peut ne pas avoir été effectué correctement. Si le scintillement ou le manque de netteté persiste, réglez le taux de rafraîchissement de l'ordinateur sur une fréquence basse (60 Hz) et reprenez les réglages à partir de l'étape ③.
■ Réglez la POSITION- H si la position horizontale s'est déplacée pendant le réglage de l'AMENDE.

⑧ Réglez la luminosité et la couleur pour obtenir l'image souhaitée après avoir complété le calibrage de la DIMENSION-H et de l'AMENDE.

Une fois les réglages terminés, remettez votre papier peint favori.

SYSTÈME D'ÉCONOMIE D'ÉNERGIE

Le système d'économie d'énergie de ce produit est conforme aux normes VESA DPMS. Lorsqu'il est activé, il permet de réduire automatiquement la consommation d'énergie du moniteur lorsque l'ordinateur ne fonctionne pas de manière active.

Pour utiliser cette fonction, le moniteur doit être connecté à un ordinateur conforme aux normes VESA DPMS. Il existe un mode d'économie d'énergie disponible comme décrit ci-dessous. La fonction d'économie d'énergie, y compris les réglages des minuteurs, est configurée par le système d'exploitation. Consultez le manuel de votre système d'exploitation pour des informations sur cette configuration.

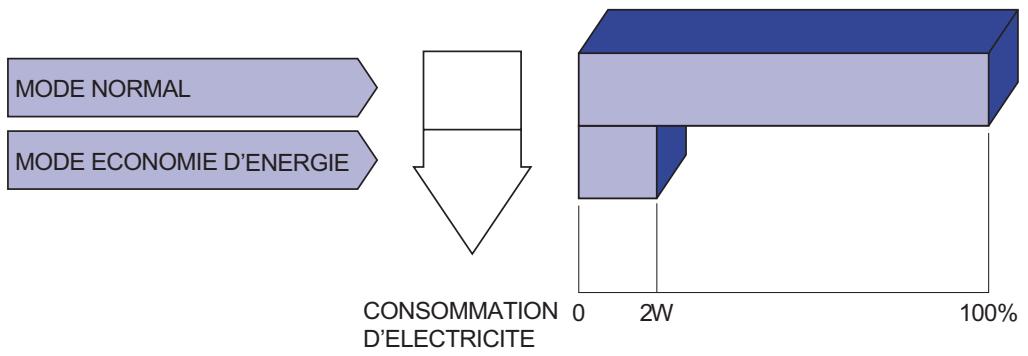

■ Mode d'économie d'énergie

Quand les signaux de synchronisation H / Synchronisation V / Synchronisation H et V provenant de l'ordinateur sont inactifs, le moniteur entre en mode d'économie d'énergie, ce qui réduit la consommation électrique à moins de 2W. L'écran devient noir. À partir du mode économie d'énergie, l'image réapparaît après quelques secondes soit en touchant de nouveau le clavier ou la souris.

NOTE

■ Le moniteur continue à consommer de l'électricité même en mode d'économie d'énergie. Il est recommandé d'éteindre le moniteur lorsque celui-ci n'est pas utilisé, pendant la nuit et les week-ends afin d'éviter toute consommation inutile d'électricité.
Il est possible que le signal vidéo provenant de l'ordinateur puisse fonctionner alors que la synchronisation du signal H ou V soit absente. Dans ce cas, la fonction d'ÉCONOMIE D'ÉNERGIE peut ne pas fonctionner normalement.

DEPANNAGE

En cas de dysfonctionnement du moniteur, procéder dans l'ordre aux contrôles suivants.

1. Effectuer les réglages décrits à la section UTILISATION DU MONITEUR en fonction du problème rencontré. Si le moniteur n'affiche pas d'image, allez à l'étape 2.
2. Se reporter aux tableaux suivants si l'on ne trouve pas la fonction de réglage correspondante à la section UTILISATION DU MONITEUR ou si le problème persiste.
3. Si vous recontrez un problème qui n'est pas décrit dans les tableaux ou qui ne peut pas être corrigé en utilisant les tableaux, cessez d'utiliser le moniteur et contactez votre revendeur ou le service technique iiyama pour plus d'assistance.

Problème

① L'image n'apparaît pas.

Contrôle

□ Le câble d'alimentation est-il correctement branché ?
□ L'interrupteur marche-arrêt est-il sur ON ?
□ Vérifier à l'aide d'un autre appareil que la prise secteur fonctionne.
□ Si l'économiseur d'écran est activé, toucher la souris ou l'écran.
□ Augmenter le Contraste et/ou la Luminosite.
□ L'ordinateur est-il allumé ?
□ Le câble de signal est-il correctement ranché ?
□ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?
□ Si le moniteur est en mode Economie d'énergie, toucher la souris ou l'écran.

② L'écran n'est pas synchronisé.

□ Le câble de signal est-il correctement branché ?
□ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?
□ Le niveau de sortie vidéo de l'ordinateur est-il dans la plage de valeurs du moniteur ?

③ L'écran n'est pas centré.

□ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?

④ L'écran est trop lumineux ou trop sombre.

□ Le niveau de sortie vidéo de l'ordinateur est-il dans la plage de valeurs du moniteur ?

⑤ L'écran tremble.

□ La tension d'alimentation est-elle dans la plage de valeurs du moniteur ? □ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?

⑥ Pas de son.
□ L'équipement audio (Ordinateur etc.) est en marche.
□ Le câble audio est connecté correctement.
□ Augmentez le volume.
□ Le Muet est OFF.
□ Le niveau de sortie de l'équipement audio est dans les spécifications du moniteur.
⑦ Le son est trop fort ou trop faible.
□ Le niveau de sortie de l'équipement audio est dans les spécifications du moniteur.
⑧ L'audition d'un bruit parasite.
□ Le câble audio est connecté correctement.
⑨ L'écran tactile ne répond pas.
□ Avez-vous verifié que le câble USB ou RS-232C est bien connecté à sa fiche ?
□ Avez-vous verifié que le pilote est bien installé ?
⑩ Aucune action au toucher (pas de changement de position)
□ Avez-vous verifié que la fonction de calibration a été installée convenablement ?

INFORMATIONS DE RECYCLAGE

Pour une meilleure protection de l'environnement svp ne disposez pas votre moniteur. Veuillez visiter notre site Web : www.iiyama.com/recycle pour la réutilisation de moniteur.

CARACTÉRISTIQUES TECHNIQUES : ProLite T1531SR

Ecran Tactile	Système d'affichage	Film de technologie type ‘Résistive’
	Surface traitant la transmission de la lumière	traitement anti-reflet80%
	Système de Communication	Transfert par sortie série USB ou transfert par sortie série RS-232C
Catégorie de taille		15"
Panneau LCD	Système d'affichage	a-Si TFT matrice active
	Taille	Diagonale: 15" (38cm)
	Taille du point	0,297 mm H × 0,297 mm V
	Luminosité	200cd/m2 (Typique: Avec Ecran tactile)
	Rapport de contraste	500 : 1 (Typique: Avec Ecran tactile)
	Angle de vue	Horizontal: 140 degrés, Vertical: 125 degrés (Typique)
	Temps de réponse	8ms (Noir, blanc, noir, Typique)
Couleurs affichées		Environ 16,7 millions
Fréquence de synchronisation		Horizontale : 31,5-60,2 kHz, Verticale : 56-75 Hz
Résolution maximale		1024 × 768, 0,8 Mégapixel
Connecteur d'entrée		Mini D-Sub 15 broches, DVI-D 24 broches
Plug & Play		VESA DDC2BTM
Signal de synchronisation en entrée		Sync. séparée : TTL, positif ou négatif
Signal vidéo en entrée		Analogique : 0,7 Vp-p (standard), 75Ω, positifDigital: Conforme au DVI (Digital Visual Interface standard Rev.1,0)
Connecteur d'entrée audio		Prise mini 3,5 mm (stéréo)
Signal d'entrée audio		0,5 Vrms maximum
Haut-parleurs		1W x 2 (haut-parleurs stéréo)
Taille d'écran maximale		304,0 mm L × 228,0 mm H / 12,0" L × 9,0" H
Alimentation		100-240 VAC, 50/60 Hz, 1 A
Puissance absorbée*		20W typique, Mode d'économie d'énergie : 2 W maximum*
Dimensions / Poids net		351,0 × 306,0 × 201,0mm / 13,8 × 12,0 × 7,9 " (L×H×P)4,8kg / 10,6lbs
Angle d'inclinaison		Haut: 90 degrés, Bas: 5 degrés
Conditions de fonctionnement		Utilisation : Température 0 à 40°C / 32 à 104°FHumidité 20 à 80% (sans condensation)Stockage : Température -20 à 60°C / -4 à 140°FHumidité 10 à 90% (sans condensation
Homologation		CE, TÜV-Bauart, Gost-R, VCCI

NOTE

* Périphériques USB/ l'équipement audio ne sont pas connectés.

CARACTÉRISTIQUES TECHNIQUES : ProLite T1731SR

EcranTactile	Système d'affichage	Film de technologie type ‘Résistive’
	Surface traitant la transmission de la lumière	traitement anti-reflet80%
	Système de Communication	Transfert par sortie série USB ou transfert par sortie série RS-232C
Catégorie de taille		17"
PanneauLCD	Système d'affichage	a-Si TFT matrice active
	Taille	Diagonale: 17" (43cm)
	Taille du point	0,264 mm H × 0,264 mm V
	Luminosité	200cd/m2 (Typique: Avec Ecran tactile)
	Rapport de contraste	900 : 1 (Typique: Avec Ecran tactile)
	Angle de vue	Horizontal: 170 degrés, Vertical: 160 degrés (Typique)
	Temps de réponse	5ms (Noir, blanc, noir, Typique)
Couleurs affichées		Environ 16,7 millions
Fréquence de synchronisation		Horizontale : 31,5-80,0 kHz, Verticale : 56-75 Hz
Résolution maximale		1280 × 1024, 1,3 Mégapixel
Connecteur d'entrée		Mini D-Sub 15 broches, DVI-D 24 broches
Plug & Play		VESA DDC2BTM
Signal de synchronisation en entrée		Sync. séparée : TTL, positif ou négatif
Signal vidéo en entrée		Analogique : 0,7 Vp-p (standard), 75Ω, positifDigital: Conforme au DVI (Digital Visual Interface standard Rev.1,0)
Connecteur d'entrée audio		Prise mini 3,5 mm (stéréo)
Signal d'entrée audio		0,5 Vrms maximum
Haut-parleurs		1W x 2 (haut-parleurs stéréo)
Taille d'écran maximale		338,0 mm L × 270,0 mm H / 13,3" L × 10,6" H
Alimentation		100-240 VAC, 50/60 Hz, 1 A
Puissance absorbée*		20W typique, Mode d'économie d'énergie : 2 W maximum*
Dimensions / Poids net		387,0 × 342,0 × 201,0mm / 15,2 × 13,5 × 7,9 " (L×H×P)5,8kg / 12,8lbs
Angle d'inclinaison		Haut: 90 degrés, Bas: 5 degrés
Conditions de fonctionnement		Utilisation : Température 0 à 40°C / 32 à 104°FHumidité 20 à 80% (sans condensation)Stockage : Température -20 à 60°C / -4 à 140°FHumidité 10 à 90% (sans condensation
Homologation		CE, TÜV-Bauart, Gost-R, VCCI

NOTE

* Périphériques USB/ l'équipement audio ne sont pas connectés.

CARACTÉRISTIQUES TECHNIQUES : ProLite T1931SR

EcranTactile	Système d'affichage	Film de technologie type ‘Résistive’
	Surface traitant la transmission de la lumière	traitement anti-reflet80%
	Système de Communication	Transfert par sortie série USB ou transfert par sortie série RS-232C
Catégorie de taille		19"
PanneauLCD	Système d'affichage	a-Si TFT matrice active
	Taille	Diagonale: 19" (48cm)
	Taille du point	0,264 mm H × 0,264 mm V
	Luminosité	200cd/m2 (Typique: Avec Ecran tactile)
	Rapport de contraste	900 : 1 (Typique: Avec Ecran tactile)
	Angle de vue	Horizontal: 160 degrés, Vertical: 160 degrés (Typique)
	Temps de réponse	5ms (Noir, blanc, noir, Typique)
Couleurs affichées		Environ 16,7 millions
Fréquence de synchronisation		Horizontale : 31,5-80,0 kHz, Verticale : 56-75 Hz
Résolution maximale		1280 × 1024, 1,3 Mégapixel
Connecteur d'entrée		Mini D-Sub 15 broches, DVI-D 24 broches
Plug & Play		VESA DDC2BTM
Signal de synchronisation en entrée		Sync. séparée : TTL, positif ou négatif
Signal vidéo en entrée		Analogique : 0,7 Vp-p (standard), 75Ω, positifDigital: Conforme au DVI (Digital Visual Interface standard Rev.1,0)
Connecteur d'entrée audio		Prise mini 3,5 mm (stéréo)
Signal d'entrée audio		0,5 Vrms maximum
Haut-parleurs		1W x 2 (haut-parleurs stéréo)
Taille d'écran maximale		376,0 mm L × 301,0 mm H / 14,8" L × 11,9" H
Alimentation		100-240 VAC, 50/60 Hz, 1 A
Puissance absorbée*		25W typique, Mode d'économie d'énergie : 2 W maximum*
Dimensions / Poids net		432,0 × 390,0 × 218,0mm / 17,0 × 15,4 × 8,6 " (L×H×P)6,6kg / 14,6lbs
Angle d'inclinaison		Haut: 90 degrés, Bas: 5 degrés
Conditions de fonctionnement		Utilisation : Température 0 à 40°C / 32 à 104°FHumidité 20 à 80% (sans condensation)Stockage : Température -20 à 60°C / -4 à 140°FHumidité 10 à 90% (sans condensation
Homologation		CE, TÜV-Bauart, Gost-R, VCCI

NOTE

* Périphériques USB/ l'équipement audio ne sont pas connectés.
