T2250MTS - Moniteur tactile IIYAMA - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Écran tactile à LED
Taille de l'écran	21,5 pouces
Résolution	1920 x 1080 pixels (Full HD)
Technologie d'affichage	IPS (In-Plane Switching)
Temps de réponse	5 ms
Luminosité	250 cd/m²
Contraste	1000:1
Angles de vision	178° horizontal et vertical
Connectivité	HDMI, VGA, USB
Alimentation électrique	100-240V, 50/60Hz
Dimensions approximatives	487 x 390 x 50 mm (sans pied)
Poids	3,5 kg
Fonctions principales	Écran tactile multi-touch, support VESA
Entretien et nettoyage	Utiliser un chiffon doux et un nettoyant pour écran
Pièces détachées et réparabilité	Disponibilité variable, consulter le fabricant
Normes de sécurité	CE, RoHS
Garantie	3 ans

FOIRE AUX QUESTIONS - T2250MTS IIYAMA

Comment calibrer l'écran tactile IIYAMA T2250MTS ?

Pour calibrer l'écran tactile, accédez au Panneau de configuration, sélectionnez 'Tablette PC Settings' puis 'Calibrer'. Suivez les instructions à l'écran pour terminer le calibrage.

Pourquoi l'écran tactile ne répond-il pas ?

Assurez-vous que les pilotes de l'écran tactile sont à jour. Vérifiez également les connexions et redémarrez l'ordinateur pour voir si le problème persiste.

Comment connecter l'écran IIYAMA T2250MTS à un ordinateur ?

Connectez le câble HDMI à l'écran et à l'ordinateur. Ensuite, branchez le câble USB pour activer la fonctionnalité tactile. Assurez-vous que l'écran est alimenté.

L'écran affiche une image floue, que faire ?

Vérifiez la résolution d'affichage dans les paramètres de votre ordinateur. Assurez-vous qu'elle correspond à la résolution native de l'écran qui est de 1920 x 1080 pixels.

Comment ajuster la luminosité de l'écran IIYAMA T2250MTS ?

Utilisez les boutons de contrôle situés sur le bord de l'écran pour ajuster la luminosité. Vous pouvez également le faire via les paramètres d'affichage de votre ordinateur.

L'écran ne s'allume pas, que faire ?

Vérifiez si l'écran est correctement alimenté et que le câble d'alimentation est bien connecté. Testez également une autre prise électrique ou un autre câble.

Comment nettoyer l'écran IIYAMA T2250MTS ?

Utilisez un chiffon doux et non pelucheux légèrement humidifié avec de l'eau ou un nettoyant pour écran. Évitez d'utiliser des produits chimiques agressifs.

L'écran tactile fonctionne de manière erratique, que faire ?

Désinstallez et réinstallez les pilotes de l'écran tactile via le Gestionnaire de périphériques. Assurez-vous également que l'écran est propre et exempt de poussière.

Comment mettre à jour les pilotes de l'écran IIYAMA T2250MTS ?

Visitez le site Web d'Iiyama, recherchez le modèle T2250MTS et téléchargez les derniers pilotes disponibles pour votre système d'exploitation.

Mon écran est bloqué en mode portrait, comment le remettre en paysage ?

Faites un clic droit sur le bureau, sélectionnez 'Paramètres d'affichage' et changez l'orientation de l'affichage en 'Paysage'.

Quelle est la garantie de l'écran IIYAMA T2250MTS ?

La garantie standard est de 3 ans, mais vérifiez les conditions spécifiques auprès du revendeur au moment de l'achat.

MODE D'EMPLOI T2250MTS IIYAMA

Merci d'avoir acheté le moniteur LCD iiyama. Ce petit manuel contient toutes les informations nécessaires à l'utilisation du moniteur. Prière de le lire attentivement avant d'allumer le moniteur. Conserver ce manuel pour toute référence ultérieure.

Ce moniteur LCD est conforme aux spécifications des directives EC 2004/108/EC, aux directives EMC sur les basses tensions 2006/95/EC et directives EuP 2005/32/EC.

La sensibilité électromagnétique a été décision à un niveau permettant une utilisation correcte en milieu résidentiel, bureaux et locaux d'industrie légère et d'entreprises de petite taille, à l'intérieur comme à l'extérieur des immeubles. Tout lieu d'utilisation devra se caractériser par sa connexion à un système public d'alimentation électrique à tension.

Nous recommandons le recyclage des produits usagés. Contacter votre revendeur ou le support iiyama. Des informations sur le recyclage sont disponibles sur le site Internet : http://www.iiyama.com.

Nous nous réservons le droit de modifier les caractéristiques de nos produits sans préavis. Toutes les marques de fabrique utilisées dans ce mode d'emploi appartiennent à leurs propriétaires respectifs.

TABLE des matières

POUR VOTRE SÉCURITÉ 1

CONSIGNES DE SÉCURITÉ 1

REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES 3

SERVICECLIENT 3

ENTRETIEN 3

AVANT D'UTILISER LE MONITEUR 4

FONCTIOS 4

VÉRIFICATION DU CONTENU DE L'EMBALLAGE 4

ASSEMBLAGE ET DEMONTAGE DE LA BASE DU PIED. 5

COMMANDES ET CONNECTEURS 6

CONNEXION DE VOTRE MONITEUR 7

MISE EN ROUTE DE L'ORDINATEUR 8

AJUSTEMENT DE L'ANGLE DE VISION 8

UTILISATION DU MONITEUR 9

MENU DES PARAMÈTRES DE RÉGLAGE 10

AJUSTEMENTS DE L'ECRAN 15

SYSTÉME D'ÉCONOMIE D'ENERGIE 18

DEPANNAGE 19

INFORMATIONS DE RECYCLAGE 20

ANNEXE 21

CARACTERISTIQUES TECHNIQUES 21

DIMENSIONS 22

FREQUENCES DE SYNCHRONISATION 22

Mise hors tension du moniteur en cas de fonctionnement anormal

En cas de phénomène anormal tel que de la fumée, des bruits étranges ou de la vapeur, débranchez le moniteur et contactez immédiatement votre revendeur ou le service technique iiyama. Tout autre utilisation peut être dangereuse et peut engendrer un incendie ou un choc électrique.

NE JAMAIS OUVRIR le boitier

Ce moniteur contient des circuits haute-tension. La dépose du boîtier peut vous exposer à des risques d'incendie ou de chocs électriques.

NE PAS Introduire d'objects dans le moniteur

N'insérez pas d'objets solides ou liquides tels que de l'eau à l'intérieur du moniteur. En cas d'accident, débranchez votre moniteur immédiatement et contactez votre revendeur ou le service technique iiyama. L'utilisation du moniteur avec un objet logé à l'intérieur peut engendrer un incendie, un choc électrique ou des dommages.

Installer le moniteur sur une surface PLANE et STABLE

Le moniteur peut blesser quelqu'un s'il tombe ou s'il est lancé.

NE PAS Utiliser son moniteur pres de l'eau

N'utilisez pas le moniteur à proximité d'un point d'eau pour éviter les éclaboussures, ou si de l'eau a été répandue dessus cela peut engendrer un incendie ou un choc électrique.

Utiliser la tension secteur specifiee

Assurez-vous que le moniter fonctionne à la tension d'alimentation secteur spécifique. L'utilisation d'une tension incorrecte occasionnera un malfonctionnement et peut engendrer un incendie ou un choc électrique.

Protection des CABLES

Ne pas tirer ou plier les câbles d'alimentation et de signal. Ne pas poser le moniteur ou tout autre objet volumineux sur ces câbles. Des câbles endommagés peuvent engendrer un incendie ou un choc électrique.

Conditions climatiques defavorables

Il est conseillé de ne pas utiliser le moniteur pendant un orage violent en raison des coupures répétées de courant pouvant entraîner des malfonctions. Il est également conseillé de ne pas toucher à la prise électrique dans ces conditions car elles peuvent engendrer des chocs électriques.

Installation

Pour prévenir les risques d'incendie, de chocs électriques ou de dommages, installez votre moniteur à l'abri de variations brutes de températures et évitez les endroits humides, poussièreux ou enfumés. Vous devrez également éviter d'exposer votre moniteur directement au soleil ou tout autre source lumineuse.

NE PAS PLACER le moniteur dans une position dangereuse

Le moniteur peut basculer et causer des blessures s'il n'est pas convenablement installé. Vous devez également vous assurer de ne pas placer d'objets lourds sur le moniteur, et qu'aucun câble ne soient accessibles à des enfants qui pourraient les tirer et se blesser avec.

Maintenir une BONNE ventilation

Le moniteur est équipé de fentes de ventilation. Veuillez à ne pas couvrir les fentes ou placer un objet trop proche afin d'éviter tout risque d'incendie. Pour assurer une circulation d'air suffisante, installer le moniteur à 10 cm environ du mur. Les fentes d'aération sur l'arrière du chassin sont ont obstruées et il y aura risque de surchauffe du moniteur si vous retirez le socle du moniteur. La dépose du socle entraînera une surchauffe du moniteur ainsi que des risques d'incendie et de dommages. L'utilisation du moniteur lorsque celui-ci est posé sur sa partie avant, arrêté ou retourné ou bien sur un tapis ou un matériel mou peut également entraîner des dommages.

Deconnectez les CABLES lorsque vous deplacez le moniteur

Avant de déplacer le moniteur, désactivez le commutateur de mise sous tension, débranchez le moniteur et assurez-vous que le cable vidéo est déconnecté. Si vous ne le déconnectez pas, cela peut engendrer un incendie et un choc électrique.

Debranchez le moniteur

Afin d'éviter les accidents, nous vous recommandons de débrancher votre moniteur s'il n'est pas utilisé pendant une longue période.

Toujours debrancher le moniteur en TIRANT sur la prise

Débrancher le câble d'alimentation ou le câble de signal en tirant sur la prise. Ne jamais tirer le câble par le cordon car cela peut engendrer un incendie ou un choc électrique.

NE Touchez PAS la PRESE avec des MAINS humides

Si vous tirez ou insérez la prise avec des mains humides, vous risquez un choc électrique.

LORS De l'installation du moniteur sur votre ordnateur

Assurez-vous que l'ordinateur soit suffisamment robuste pour supporter le poids car cela pourrait engendrer des dommages à votre ordinateur.

NE PAS METTRE De disquettes pres des haut-parleurs

Des données magnétiques enregistrées telles que disquettes peuvent s'effacer, si elles sont placées près des haut-parleurs, puisque les haut-parleurs émettent un champ magnétique.

Recommandations d'usage

Pour prévenir toute fatigue visuelle, n'utilisez pas le moniteur à contre-jour ou dans une pièce sombre. Pour un confort et une vision optimaux, positionnez l'écran juste au-dessous du niveau des yeux et à une distance de 40 à 60 cm (16 à 24 pouces). En cas d'utilisation prolongée du moniteur, il est recommandé de respecter une pause de 10 minutes par heure car la lecture continue de l'écran peut entraîner une fatigue de l'œil.

Remarques sur les ECRANS a cristaux liquides (LCD)

Les symptômes suivants n'indiquent pas qu'il y a un problème, c'est normal:

• Quand vous allumez le LCD pour la première fois, l'image peut être mal cadrée à l'écran suivant le type d'ordinateur que vous utilisez. Dans ce cas, ajuster l'image correctement.
• De part la nature fluorescente de la lumière émise, l'écran peut clignoter à l'allumage. Mettre l'interrupteur d'alimentation sur OFF, puis à nouveau sur ON pour faire disparaitre le clignotement. La luminosité peut être légèrement inégale selon la configuration de bureau utilisée. En raison de la nature de l'écran LCD, une image résiduelle de la précédente vue peut subsister après un nouvel affichage, si la même image a été affichée pendant des heures. Dans ce cas, l'affichage est rétabli lentement en changeant d'image ou en éteignant l'écran pendant des heures. Veuillez prendre contact avec IIYAMA France pour le remplacement de la lampe fluorescente de rétroéclairage quand l'écran est ASF, scintille ou ne s'éclaire pas. Ne jamais essayez de le remplacer vous-même.

L'éclairage fluorescent utilisé dans votre moniteur à cristaux liquides est un consommable. Pour la garantie de ce composant, veuillez contacter IYAMA France. Si vous devez returner toute matière et que vous ne possédez plus votre emballage d'origine, merci de contacter toute revendeur ou le service après-vente d'IYAMA pour conseil ou pour remplacer l'emballage.

Avertissement

Si vous renversez n'importe quel objet solide ou liquide tel que de l'eau à l'intérieur du moniteur, débranchez immédiatement le câble d'alimentation et contactez votre revendeur ou le service technique iiyama. Pour des raisons de sécurité, éteignez et débranchez le moniteur avant de le nettoyer.

• Ne pas gratter ou frotter l'écran à l'aide d'un objet dur afin de ne pas endommager le panneau LCD. L'utilisation des solvants suivants est à proscrire pour ne pas endommager le boîtier et l'écran LCD : diluant, nettoyants en atomiseur.

Essence

Cire

Nettoyants abrasifs

Solvants acides ou alcalins

Le contact du boîtier avec un produit en caoutchouc ou en plastique pendant longtemps peut dégrader ou écailler sa peinture.

Boitier

Éliminer les tâches à l'aide d'un chiffon légèrement humide et d'un détergent doux, puis essuyer le boîtier à l'aide d'un chiffon sec et propre.

Ecran LCD

Un nettoyage périodique est recommandé avec un chiffon sec et doux. N'utilisez pas de papier tissé car cela endommagera l'écran LCD.

Avant d'utiliser le moniteur

Résolutions prises en charge jusqu'à 1920 × 1080 Contraste élevé 1000:1 (Typique) / Luminosité 270cd/m² (Typique) / Temps de réponse rapide 5ms (Typique) Lissage numérique des caractères Configuration automatique Haut-parleurs stéréo 2 haut-parleurs stéréo 1 W Conforme au Plug & Play VESA DDC2B Conforme à Windows® 95/98/2000/Me/XP/Vista/7 Économie d'énergie (conforme à VESA DPMS) Conforme au standard de montage VESA (100 mm x 100 mm) Trou clé pour verrouillage de sécurité

Vérification du contenu de l'emballage

Les accessoires suivants sont inclus dans votre emballage. Vérifiez qu'ils sont inclus avec le moniteur. En cas d'élément absent ou endommagé, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama.

Cable d'alimentation* Cable de signal D-Sub Cable DVI-D Cable USB Cable audio Socle du pied Guide de démarrage rapide

Attention

• La valeur nominale du câble d'alimentation fourni dans les régions à 120 V est de 10 A/125 V. Si vous utilisez une alimentation plus élevée que cette valeur nominale, un câble d'alimentation avec une valeur nominale de 10 A/250 V doit être utilisé. Cependant, toutes garanties sont exclues pour tout problème ou dommage causé par un câble d'alimentation non fourni par iiyama.

Assemblage et démontage de la BASE du PIED

Le moniteur est fourni avec son pied. Si vous préferez le fixer au mur, merci de suivre les instructions ci-dessous pour enlever le pied. Merci de vous assurer que si l'unité doit être renvoyée à iiyama, le pied est bien inclus dans le colis de retour.

Attention

Poser le moniteur sur une surface stable. Le moniteur peut causer des blessures ou des dégâts matériels en cas de chute. Ne heurtez pas le moniteur, ILA pourrait l'endommager. - Débrancher le moniteur avant le retrait du pied ou installation au mur pour éviter des chocs électriques voire des dommages.

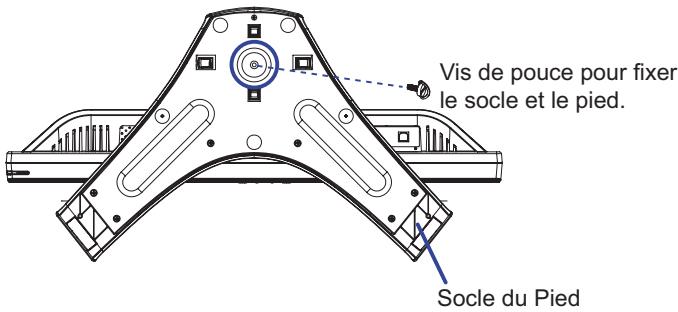

① Placez d'abord un morceau de tissu doux sur la table pour éviter que le moniteur ne soit rayé. Placez le moniteur à plat sur la table, face vers le bas. ② Installez le socle sur le pied du moniteur. ③ Utilisez le vis de pouce fourni avec le moniteur pour fixer le socle avec le pied du moniteur.

① Placez d'abord un morceau de tissu doux sur la table pour éviter que le moniteur ne soit rayé. Placez le moniteur à plat sur la table, face vers le bas. ② Enlevez le vis de pouce pour détacher le socle du pied du moniteur.

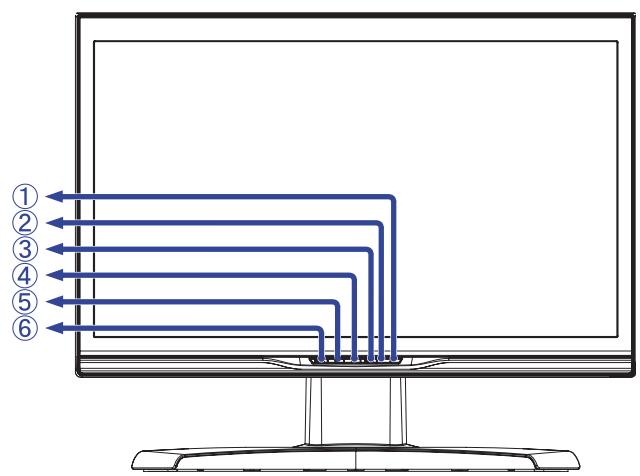

① Commutateur d'alimentation (○) ② Voyant d'alimentation

Bleu : Fonctionnement normal

Orange: Économie d'énergie

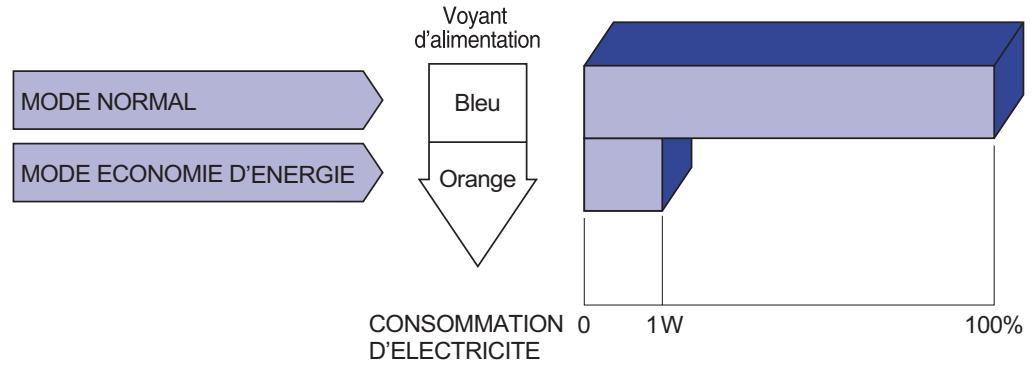

Le moniteur entre en mode d'économie d'énergie qui réduit la consommation électrique à moins de 1W lorsqu'il ne recoit aucun signal sync horizontal et/ou vertical.

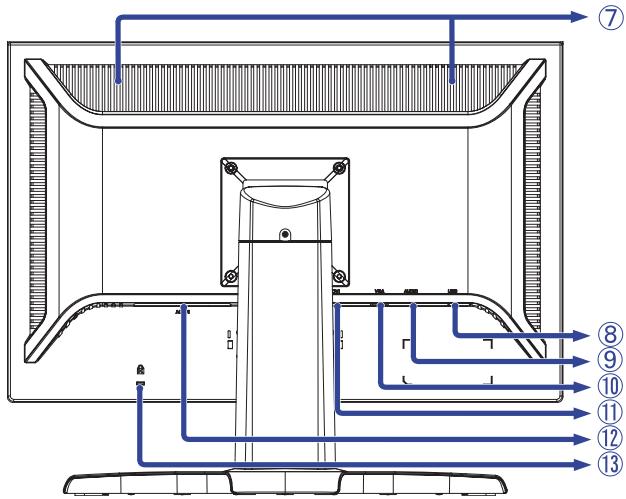

③ Touche Auto (AUTO) ④ Touche Défillement haut / Luminosité / Contraste (>) ⑤ Touche Défillement bas / Volume (<) (6) Touche Menu / Sélection (MENU) Haut-parleurs ⑧ USB broches (USB) ⑨ Connecteur audio (AUDIO) ⑩ Connecteur de D-Sub mini 15 broches (VGA) ⑪ Connecteur de DVI-D 24 broches (DVI) ⑫ Connecteur d'alimentation secteur (AC IN) ⑬ Trou clé pour verrouillage de sécurité

Vous pouvez CABler un verrou de sécurité pour empêcher que le moniteur soit enlevé sans votre permission.

• Vous pouvez éviter la page de Menu et afficher directement l'échelle d'ajustement.

Connexion de votre moniteur

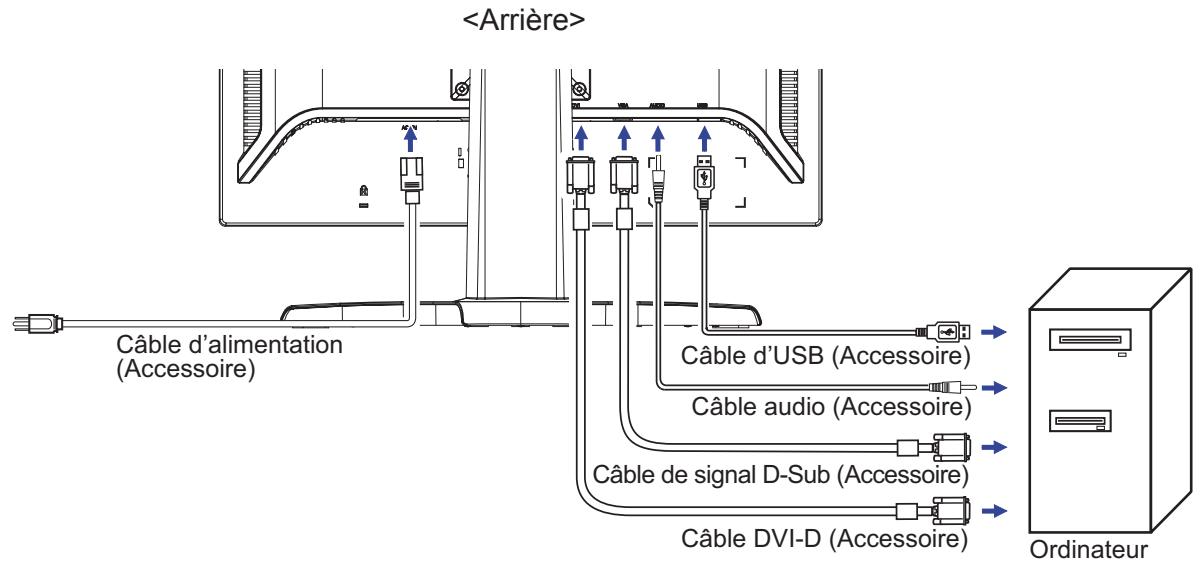

① Assurez-vous que l'ordinateur et le moniteur sont éteints. ② Connectez l'ordinateur au moniteur avec le câble de signal. ③ Connectez le moniteur à l'équipement audio avec le câble audio pour ordinateur lors de l'utilisation des fonctions audio. ④ Connectez d'abord le câble d'alimentation au moniteur puis sur la prise électrique. ⑤ Le courant du moniteur et de l'ordinateur est rétabli.

Le câble de signal utilisé pour la connexion de l'ordinateur et du moniteur peut varier en fonction du type d'ordinateur utilisé. Une connexion incorrecte peut endommager sérieusement le moniteur et l'ordinateur. Le câble fourni avec le moniteur est un connecteur 15 broches au standard D-Sub. Si un câble spécial est requis, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama. Pour la connexion aux ordinateurs Macintosh, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama pour l'adaptateur requis. Assurez-vous de bien serrer les vis manuelles à chaque extrémité du câble de signal.

Exemple de connexion

Mise en ROUTE de l'ordinateur

■ Fréquences du signal Passez aux fréquences souhaitées détaillées à la page 22 “FRÉQUENCES DE SYNCHRONISATION”. Plug & Play Windows 95/98/2000/Me/XP/Vista/7 Le LCD iiyama répond au standard VESA DDC2B. En connectant l'écran au DDC2B de votre ordinateur avec le câble qui vous a été fourni, le moniteur sera reconnu conforme au Plug and Play sous Windows 95/98/2000/Me/XP/Vista/7. Le fichier d'information pour les moniteurs iiyama sous Windows 95/98/2000/Me/XP peut être nécessaire pour votre ordinateur et obtenu via le site internet: http://www.iiyama.com

Pour plus d'informations sur le téléchargement du pilote pour votre moniteur écran tactile, veuillez vous connecter au site Web indiqué ci-dessus. - Les pilotes de moniteur ne sont pas nécessaires dans la plupart des cas sous les systèmes d'exploitation Macintosh ou Unix. Pour plus d'informations et conseils, veuillez contacter votre revendeur.

Ajustement de l'angle de VISION

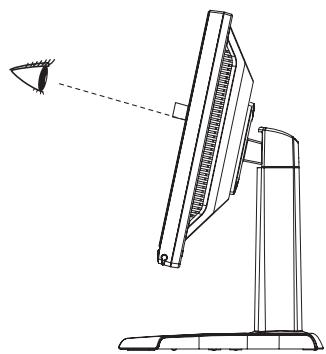

Pour une visualisation optimale, il est recommandé de regarder le moniteur bien en face. Tenez le socle pour ne pas renverser le moniteur lorsque vous modifiez son orientation. - Vous pouvez régler l'angle du moniteur jusqu'à 20 degrés vers le haut et 3 degrés vers le bas. ■ Afin de vous assurer une position du corps saine et relaxe, quand vous visualisez l'image du moniteur dans votre espace de travail, l'ajustement de l'angle d'inclinaison ne devra pas excéder plus de 10 degrés. Réglez ensuite l'angle du moniteur comme vous le désirez.

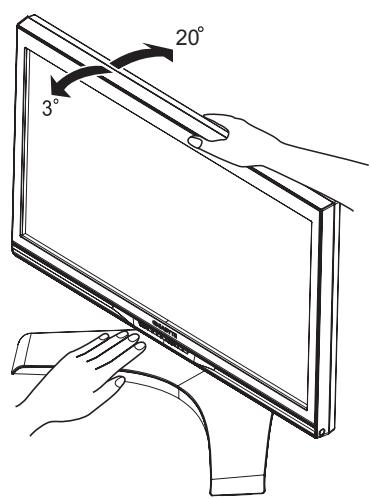

• Ne pas toucher l'écran d'affichage au changement d'angle. Cela pourrait endommager ou casser l'écran.
• Une attention particulière est requise afin de ne pas vous coincer un doigt ou une main lors du changement d'angle.

Utilisation du moniteur

Le LCD iiyama est réglé à l'usine avec une fréquence de synchronisation figurant à la page 22 afin de donner la meilleure image. Vous pouvez également ajuster la position de l'image comme vous le souhaitez en suivant le mode d'opération ci-dessous. Pour plus de détails voir page 15, AJUSTEMENTS DE L'ÉCRAN.

① Appuyez la touche MENU pour afficher les réglages à l'écran. Des pages additionnelles au Menu peuvent être visualisées en utilisant les touches < />.

② Sélectionnez la page de menu où se trouve l'icone de l'ajustement désiré. Appuyez la touche MENU. Utilisez ensuite les touches < / > pour mettre en surbrillance l'icone du réglage souhaité. ③ Appuyez la touche MENU à nouveau. Utilisez ensuite les touches < /> pour effectuer les ajustements ou réglages appropriés. ④ Appuyez la touche AUTO pour quitter le menu, et les réglages que vous venez de faire seront automatiquement enregistrés.

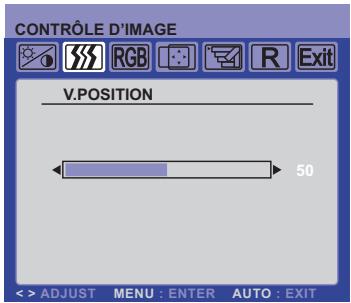

Par exemple, pour corriger la position verticale, sélectionnez l'élément CONTROLE D'IMAGE du Menu, puis appuyez la touche MENU. Puis, sélectionnez V. POsiTION en utilisant les touches < / >

Une page d'ajustement apparait après l'appui sur la touche MENU. Utilisez ensuite les touches < / > pour corriger la position verticale. La position verticale de l'image entière doit changer pendant que vous effectuez l'opération.

Appuyez sur la touche AUTO pour finir et les modifications sont enregistrées en mémoire.

Lorsque l'utilisation des touches est abandonnée pendant l'ajustement, la fenêtre OSD disparaît après le début défini pour l’ARRÊT OSD. La touche AUTO peut également être utilisée pour fermer rapidement la fenêtre OSD. Les données de réglage sont automatiquement enregistrées en mémoire lorsque la fenêtre OSD disparaît. Évitez d'éteindre le moniteur pendant l'utilisation du Menu. - Les ajustements pour POSITION H. / V., HORLOGE et PHASE sont enregistrés pour chaque fréquence de signal. À l'exception de ces ajustements, tous les autres ajustements n'ont qu'un seul réglage qui s'applique sur toutes les fréquences de signal.

LUMINOSITÉ/CONTRASTE BRIGHTNESS/CONTRAST Direct	LUMINOSITÉ/CONTRASTE RGB RExit LUMINOSITÉ CONTRASTE
Ajustement	Problème / Option Touche correspondante
LUMINOSITÉ *	Trop nombre >
BRIGHTNESS	Trop clair <
CONTRASTE	Trop terme >
CONTRAST	Trop intense <

• Ajustez la luminosité quand vous utilisez le moniteur dans une pièce que vous sentez que l'écran est trop lumineux.

Lous pouze éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

LUMINOSITE/CONTRASTE: Appuyez sur la touche > lorsque le Menu n'est pas affiché.

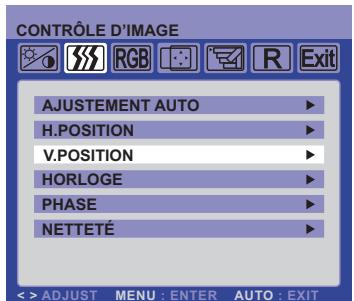

CONTRÔLE D'IMAGE IMAGE CONTROL Entrée analogique seulement	CONTRÔLE D'IMAGE RGB Exit
	AJUSTEMENT AUTO H.POISSON V.POISSON HORLOGE PHASE NETTETÉ
Ajustement	Problème / Option Touche correspondante
AJUSTEMENT AUTO *1 AUTO ADJUSTMENT Direct	Ajustement de H. / V.POISSION, HORLOGE et PHASE automatiquement.
H.POISSON H.POISSON	Trop à gauche Trop à droite
V.POISSON V.POISSON	Trop BASSE Trop haute
HORLOGE*2 CLOCK	Trop étroite Trop large
PHASE*2 PHASE	Pour corriger le scintillagement des caractères ou des lignes
NETTETÉ SHARPNESS	Ajustment de la qualité de l'image à desrésolutions inférieur à 1920 x 1080. You pouvez modifier la qualité de l'image.

¹ Pour les membres résultats, utilisez Mise Au Point avec la mire d'ajustement. Voir la section AJUSTEMENTS DE L'ÉCRAN page 15. 2 Se reporter à la section AJUSTEMENTS DE L'ECRAN page 15.

Les pouzz éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante. - AJUSTEMENT AUTO: Appuyez la touche AUTO lorsqu'le Menu n'est pas affiché.

COULEUR COLOR	COULEUR RGB R Exit
	9300K
	6500K
	COULEUR SUR MESURE
	SRGB
Ajustement	Problème / Option		Touchche correspondante
9300K	Blanc bleuâtre
9300K
6500K	Blanc verdâtre
6500K
COULEUR SUR MESURE	ROUGE	Trop faible	>
CUSTOM COLOR	VERT	Trop fort	<
	BLEU
SRGB	sRGB
SRGB
NOTE	■sRGB est un standard international qui définie et unifie l'apparance des écarts de couleur entre équipement. ■Vou ne poupez pas ajuster le LUMINOSITÉ et CONTRASTE sous le mode sRGB parce que ces paramètres sont verrouillés.

CONTRÔLE OSD OSD CONTROL	CONTRÔLE OSD RGB RExit H. POSITION OSD V. POSITION OSD ARRÊT OSD <=>ADJUST MENU:ENTER AUTO:EXIT
Ajustement	Problème / Option Touche correspondante
H. POSITION OSD H.OSD POSITION	OSD trop à gauche > OSD trop à droite <
V. POSITION OSD V.OSD POSITION	OSD trop BASSE > OSD trop haute <
ARRÊT OSD OSD TIMEOUT	Vou陏vez régler la durée d'affichage de l'OSD entre 10 et 100 secondes. > <

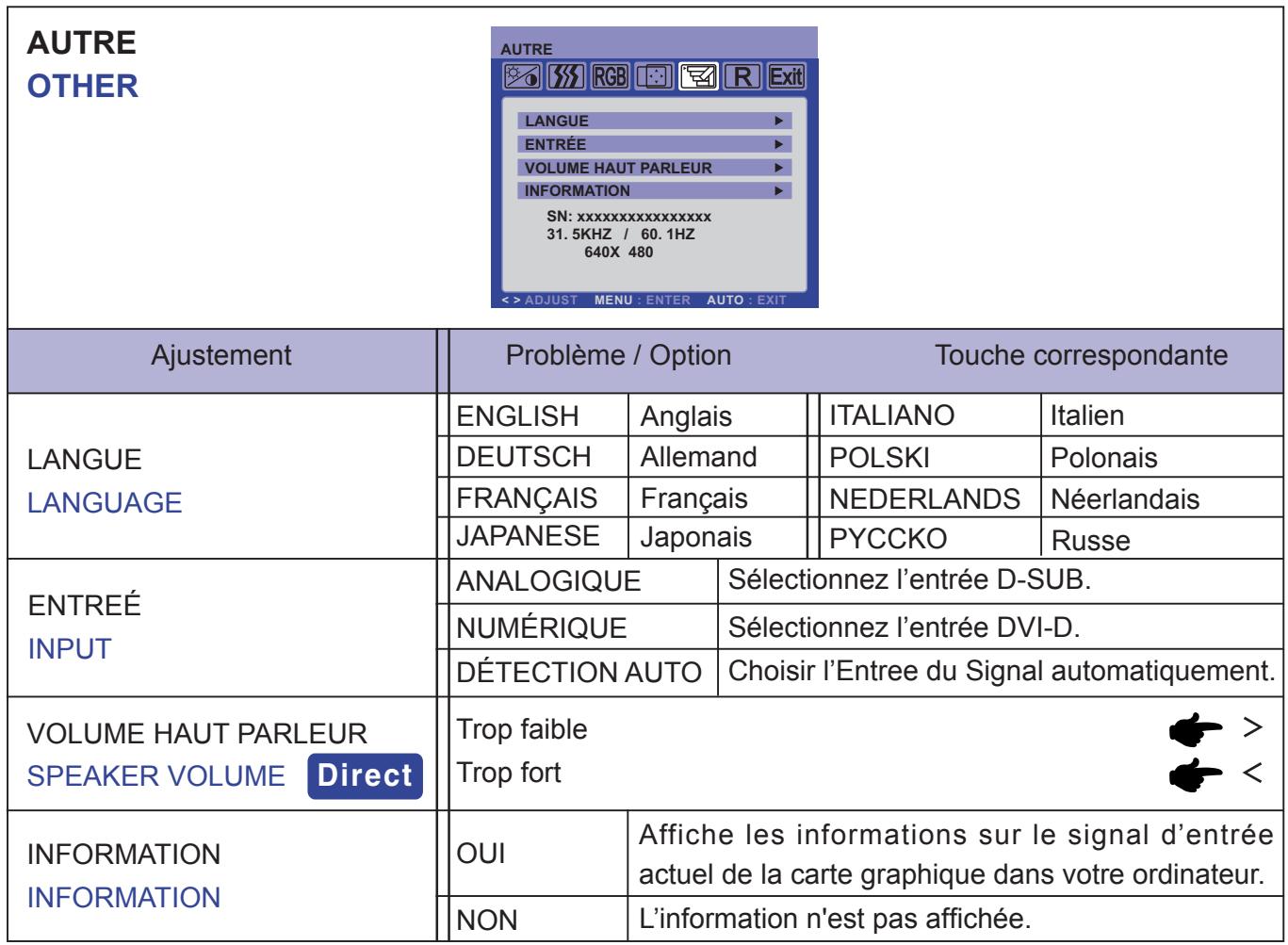

Pour éviter la page de Menu et afficher directement l'échelle d'ajustement, suivez la manipulation suivante.

VOLUME HAUT PARLEUR: Appuyez sur la touche < lorsque le Menu n'est pas affiché. - SOURDINE: [OUI] Appuyez sur la touche MENU lorsque le menu du VOLUME DES HAUT-PARLEURS est affiché.

[NON] Appuyez sur la touche < ou > lorsque le menu du VOLUME DES HAUT-PARLEURS est affiché.

RéINIT RESET	RéINIT RGB Exit OUI NON
Ajustement	Problème / Option Touche correspondante
OUI YES	Les données pré régles à l'usine sont restaurées.
NON NO	Retourne au Menu.

QUITTER EXIT	QUITTER RGB R Exit
	< >ADJUST MENU:ENTER AUTO:EXIT
Sortir du menu OSD.

Ajustements de l'écran

Ajustez l'image en suivant la procédure ci-dessous pour obtenir l'image désirée quand l'entrée analogique est sélectionnée.

Dans le manuel sont décrits le réglage de la position de l'image, la réduction du scintillement et l'ajustement de la netteté pour le type d'ordinateur que vous utilisez. Le moniteur a été conçu pour donner la meilleure performance à une résolution de 1920 x 1080, mais ne peut pas fournir les meilleures résolutions à moins de 1920 x 1080, car l'image est automatiquement étirée pour remplir l'écran. Cette résolution est recommandée en utilisation normale. L'affichage de texte ou des lignes sera flou ou irrégulier en épaisseur quand l'image est étirée du au processus d'élargissement de l'écran. ■ Il est préférable d'ajuster la position et la fréquence de l'image avec les commandes du moniteur, qu'avec les logiciels ou les utilisateurs de l'ordinateur. ■ Procédez aux ajustements après une période d'échauffement de trente minutes au moins. - Des ajustements supplémentaires peuvent être nécessaires après la Mise Au Point selon la résolution ou la fréquence du signal. La Mise Au Point peut ne pas fonctionner correctement quand l'image affichée est autre que la mire d'ajustement de l'écran. Dans ce cas, des ajustements manuels sont nécessaires.

L'écran peut être ajusté de deux manières. Une manière est l'ajustement automatique pour la POSITION, l'HORLOGE et la PHASE. L'autre est de faire chacun des ajustements manuellement.

Effectuez la Mise Au Point pour la première fois lorsque le moniteur est connecté à un nouvel ordinateur ou lorsque la résolution est changée. Si l'écran est flou ou scintille ou si l'image n'est pas cadreée correctement à l'écran après avoir effectué la Mise Au Point, les ajustements manuels sont nécessaires. Les deux ajustements devraient être faits en utilisant la mire de réglage de l'écran (Test.bmp) obtenue sur le site Web de IIYAMA (http://www.iiyama.com).

Ajustez l'image en suivant la procédure ci-dessous pour obtenir l'image désirée.

Ce manuel explique les ajustements sous Windows 95/98/2000/Me/XP/Vista/7.

Affichez l'image à la résolution optimale. Ouvrez Test.bmp (mire d'ajustement de l'écran) comme papier peint.

■ Consultez la documentation appropriée pour le faire. ■ Test. bmp est conçu à une résolution 1280 x 1024. Positionnez bien la mire au centre dans la boîte de dialogue du paramètre du papier peint. Si vous utilisez Microsoft® PLUS! 95/98, annulez le paramètre de « Étirer le papier peint du bureau à la taille de l'écran »

[Mire de réglage]

③ Appuyez sur la touche Auto. (AJUSTEMENT AUTO) Ajustez l'image manuellement en procédant comme suit lorsque l'écran est flou ou scintille ou l'image n'est pas cadre correctement à l'écran après avoir effectué la Mise Au Point. ⑤ Ajustez la V. POSITION de sorte que le haut et le bas de l'image soient bien cadrés à l'écran.

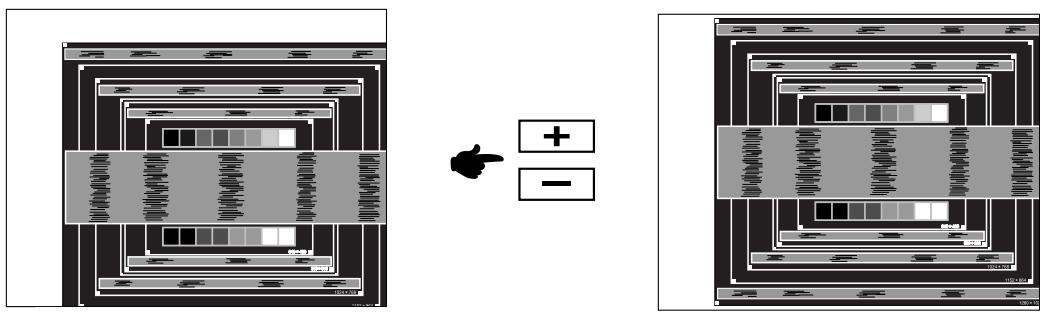

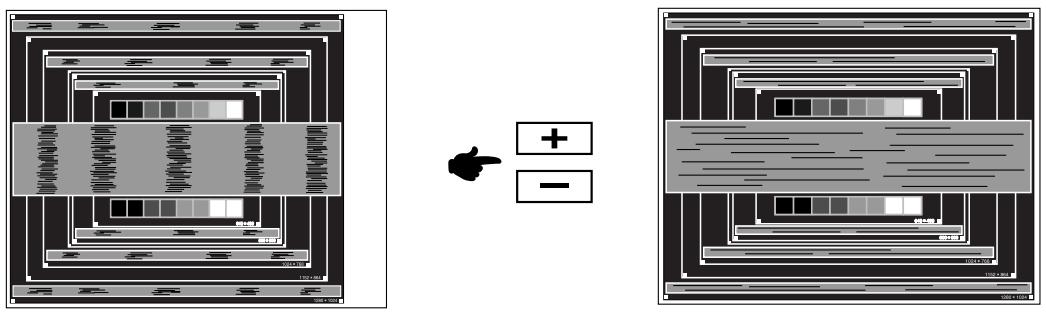

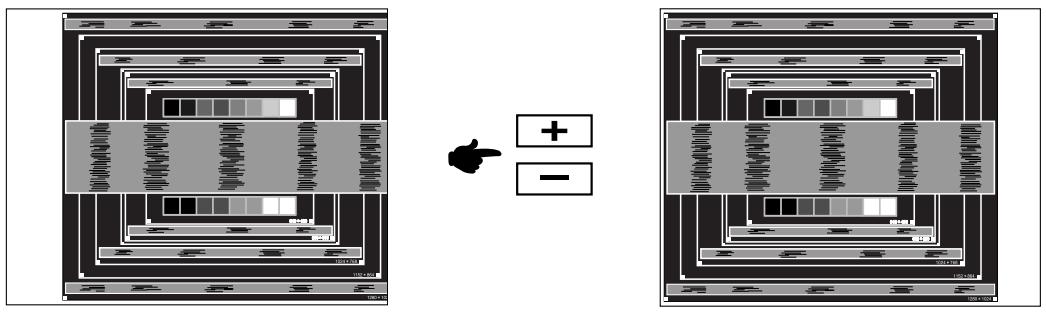

(6) 1) Ajustez la H. POSITION afin que le côté gauche de l'image soit sur le bord gauche de l'écran.

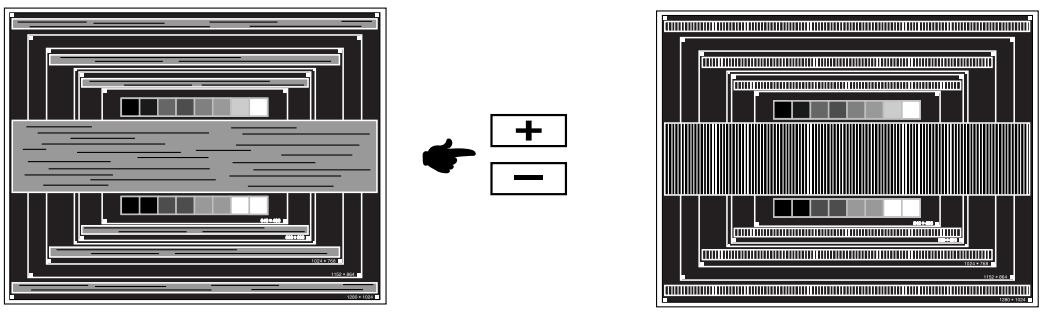

2) Étirez le côté droit du cadre de l'image vers le bord droit de l'écran en réglant l'HORLOGE.

■ Quand la partie gauche de l'image s'éloigne du côté gauche de l'écran pendant le réglage de l'HORLOGE, réglez les étapes 1) et 2). - Une autre manière de faire le réglage de l'HORLOGE est de faire l'ajustement sur les motifs zébrés verticaux de la mire. L'image peut scintiller pendant le réglage d'HORLOGE, H. POSITION et V. POSITION. Dans le cas où l'image est plus grande ou plus petite que la zone d'affichage après le réglage de l'HORLOGE, repérez les étapes à partir de ③.

⑦ Réglez la PHASE pour corriger les perturbations horizontales, le scintillement ou la netteté en présence de la mire d'ajustement.

■ En cas d'un fort scintillagement ou d'un manque de nettété sur une partie de l'écran, répétez les étapes ⑥ et ⑦, car l'ajustement de l'HORLOGE peut ne pas avoir été effectué correctement. Si le scintillagement ou le manque de nettété persiste, paramétrez le taux de rafraîchissement de l'ordinateur sur une fréquence BASSE (60Hz) et reprenez les réglages à partir de l'étape ③. Réglez la H. POSITION si la position horizontale s'est déplacée pendant le réglage de la PHASE.

⑧ Réglez la Luminosité et la Couleur pour obtenir l'image souhaitée après les réglages de l'HORLOGE et de la PHASE. Et remettez votre papier peint favori.

Systéme d'économie d'energie

Le système d'économie d'énergie de ce produit est conforme aux normes VESA DPMS. Lorsqu'il est activé, il permet de réduire automatiquement la consommation d'énergie du moniteur lorsque l'ordinateur ne fonctionne pas de manière active.

Pour utiliser cette fonction, le moniteur doit être connecté à un ordinateur conforme aux normes VESA DPMS. Il existe un mode d'économie d'énergie disponible comme décrit CI-DESSOUS. La fonction d'économie d'énergie, y compris les réglages des minuteurs, est configurée par le système d'exploitation. Consultez le manuel de votre système d'exploitation pour des informations sur cette configuration.

Mode d'économie d'énergie

Quand les signaux de synchronisation H / Synchronisation V / Synchronisation H et V provenant de l'ordinateur sont inactifs, le moniteur entre en mode d'économie d'énergie, ce qui réduit la consommation électrique à moins de 1W. L'écran devient noir, et le voyant d'alimentation devient orange. À partir du mode économique d'énergie, l'image réapparait après quelques secondes soit en touchant de nouveau le clavier ou la souris.

Le moniteur continues à consommer de l'électricité même en mode d'économie d'énergie. Il est recommendé d'éteindre le moniteur lorsque celui-ci n'est pas utilisé, pendant la nuit et les week-ends afin d'éviter toute consommation inutile d'électricité. Il est possible que le signal vidéo provenant de l'ordinateur puisse fonctionner alors que la synchronisation du signal H ou V soit absente. Dans ce cas, la fonction d'ECONOMIE D'ENERGIE peut ne pas fonctionner normalement.

Depannage

En cas de dysfonctionnement du moniteur, procéder dans l'ordre aux contrôles suivants.

1. Effectuer les réglages décrits à la section UTILISATION DU MONITEUR en fonction du problème rencontré. Si le moniteur n'affiche pas d'image, allez à l'étape 2.
2. Se reporter aux tableaux suivants si l'on ne trouve pas la fonction de réglage correspondante à la section UTILISATION DU MONITEUR ou si le problème persiste.
3. Si vous rencontrez un problème qui n'est pas décrit dans les tableaux ou qui ne peut pas être corrigé en utilisant les tableaux, cessez d'utiliser le moniteur et contactez votre revendeur ou le service technique iiyama pour plus d'assistance.

Problème	Contrôle
① L'imgen's apparait pas.
(Levoyant d'alimentation ne s'allume pas)	□ Le cable d'alimentation est-il correctement branché?□ L'interrupteur marche-arrêt est-il sur ON?□ Vérifier à l'aide d'un autre appariel que la prise secteur fonctionne.
(Levoyant d'alimentation est bleu)	□ Si l'économiseur d'écran est activé, toucher la souris ou l'écran.□ Augmenter le Contraste et/ou la Luminosite.□ L'ordinateur est-il allumé?□ Le cable de signal est-il correctement ranché?□ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniter?
(Levoyant d'alimentation est orange)	□ Si le moniter est en mode Economie d'énergie, toucher la souris ou l'écran.□ L'ordinateur est-il allumé?□ Le cable de signal est-il correctement branché?□ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniter?
② L'écran n'est pas synchronisé.	□ Le cable de signal est-il correctement branché?□ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniter?□ Le niveau de sortie video de l'ordinateur est-il dans la plage de valeurs du moniter?
③ L'écran n'est pas centré.	□ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniter?
④ L'écran est trop lumineux ou trop nombre.	□ Le niveau de sortie video de l'ordinateur est-il dans la plage de valeurs du moniter?
⑤ L'écran tremble.	□ La tension d'alimentation est-elle dans la plage de valeurs du moniter?□ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniter?

Contrôle

⑥ Pas de son.

L'équipement audio (ordinateur etc.) est en marche. Le câble audio est connecté correctement. Augmentez le volume. Le Muet est OFF. Le niveau de sortie de l'équipement audio est dans les spécifications du moniteur.

⑦ Le son est trop fort ou trop faible. Le niveau de sortie de l'équipement audio est dans les spécifications du moniteur. (8) L'audition d'un bruit parasite. Le cable audio est connecté correctement.

Informations de recyclage

Pour une meilleure protection de l'environnement, svp ne disposez pas votre moniteur. Veuillez visiter notre site Web : www.iiyama.com/recycle pour la réutilisation de moniteur.

CARACTÉRISTIQUES TECHNIQUES

Catégorie de taille		22"
Panneau LCD	Système d'affichage	a-Si TFT matrice active
	Taille	Diagonale: 21,5" (54,6cm)
	Taille du point	0,248 mm H × 0,248 mm V
	Luminosité	270cd/m² (Typique)
	Rapport de contraste	1000 : 1 (Typique)
	Angle de vue	Droite / Gauche : 85 degrés chaque, Haut : 85 degrés / Bas : 75 degrés (Typique)
	Temps de réponse	5ms (Typique)
Couleurs affichées		Environ 16,7 millions
Fréquence de synchronisation		Horizontal: 31,0-82,0 kHz, Verticale: 56-75 Hz
Résolution maximale		1920 × 1080, 2,1 Mégapixel
Connecteur d'entrée		Mini D-Sub 15 broches, DVI-D 24 broches
Plug & Play		VESA DDC2BTM
Signal de synchronisation en entrée		Sync. séparée : TTL, positif ou négatif
Signal matériel en entrée		Analogue : 0,7 Vp-p (standard), 75Ω, positif Digital: Conforme au DVI (Digital Visual Interface standard Rev.1,0)
Connecteur d'entrée audio		Prise mini 3,5 mm (stéroyo)
Signal d'entrée audio		0,5 Vrms maximum
Haut-parleurs		1 W x 2 (haut-parleurs stéroyo)
Taille décran maximale		476,64 mm L × 268,11 mm H / 18,8" L × 10,6" H
Alimentation		100-240 VAC, 50/60 Hz, 1,2 A
Puisance absorbée		44W typique, Mode d'économie d'énergie : 1 W maximum*
Dimensions / Poids net		513,0 × 419,0 × 263,0mm / 20,2 × 16,5 × 10,4 " (L×H×P) 6,0kg / 13,2lbs
Angle d'inclinaison		Haut: 20 degrés, Bas: 3 degrés
Conditions de fonctionnement		Utilisation : Température 5 à 35°C / 41 à 95°F Humidité 10 à 80% (sans condensation) Stockage : Température -20 à 60°C / -4 à 140°F Humidité 5 à 85% (sans condensation
Homologation		CE, TÜV-Bauart, VCCI-B

NOTE

• L'équipement audio n'est pas connecté.

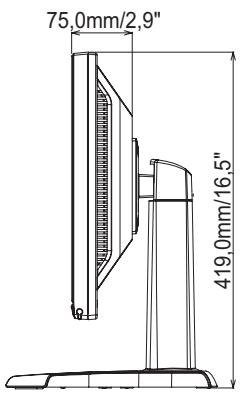

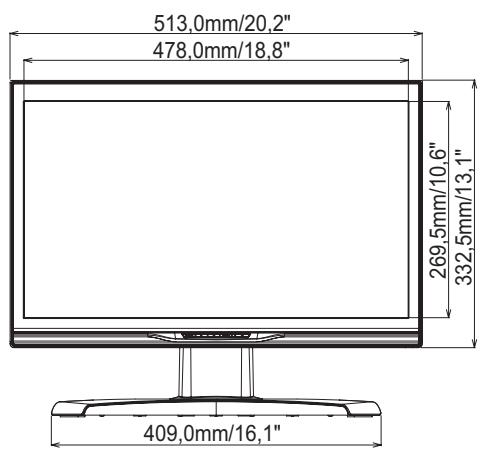

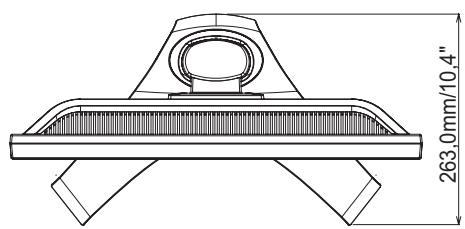

FREQUENCES DE SYNCHRONISATION

Mode video		Fréquence horizontale	Fréquence verticale	Horloge à points
VESA	VGA 640 × 480	31.469kHz	59.940Hz	25.175MHz
		37.500kHz	75.000Hz	31.500MHz
	SVGA 800 × 600	37.879kHz	60.317Hz	40.000MHz
		46.875kHz	75.000Hz	49.500MHz
	XGA 1024 × 768	48.363kHz	60.004Hz	65.000MHz
		60.023kHz	75.029Hz	78.750MHz
	SXGA 1280 × 1024	63.981kHz	60.020Hz	108.000MHz
		79.976kHz	75.025Hz	135.000MHz
	WXGA+ 1440 × 900	55.935kHz	59.887Hz	106.500MHz
		70.635kHz	74.984Hz	136.750MHz
	UXGA 1600 × 1200	75.000kHz	60.000Hz	162.000MHz
	WSXGA+ 1680 × 1050	65.290kHz	60.000Hz	146.250MHz
	Full HD 1920 × 1080	66.590kHz	59.930Hz	138.500MHz
VGA TEXT	640 × 480	35.000kHz	66.667Hz	30.240MHz
	832 × 624	49.725kHz	74.500Hz	57.283MHz

NOTE

• Entrée Digital n'est pas compatible.
