Type de produit	Écran tactile LCD
Taille de l'écran	19 pouces
Résolution	1280 x 1024 pixels
Type de dalle	VA (Vertical Alignment)
Temps de réponse	5 ms
Luminosité	250 cd/m²
Contraste	1000:1
Angles de vision	170° horizontal, 160° vertical
Connectivité	VGA, DVI-D, USB
Alimentation électrique	100-240 V AC, 50/60 Hz
Dimensions approximatives	409 x 426 x 220 mm
Poids	6,5 kg
Compatibilités	Compatible avec Windows, Linux, et autres systèmes d'exploitation supportant les écrans tactiles
Fonctions principales	Écran tactile, affichage de haute qualité, utilisation en environnement professionnel
Entretien et nettoyage	Utiliser un chiffon doux et un nettoyant non abrasif pour l'écran
Pièces détachées et réparabilité	Disponibilité de pièces détachées limitée, vérifier auprès du fabricant
Sécurité	Conforme aux normes de sécurité CE et RoHS
Informations générales	Idéal pour les environnements de travail interactifs et les points de vente

FOIRE AUX QUESTIONS - PROLITE T1930SR IIYAMA

Comment calibrer l'écran tactile du IIYAMA PROLITE T1930SR ?

Pour calibrer l'écran tactile, accédez aux paramètres de votre système d'exploitation, puis recherchez l'option de calibration de l'écran tactile. Suivez les instructions à l'écran pour toucher les cibles de calibration.

Que faire si l'écran ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement connecté et que l'écran est sous tension. Essayez de brancher l'écran sur une autre prise ou de tester avec un autre câble d'alimentation.

L'image est floue sur le IIYAMA PROLITE T1930SR, que faire ?

Vérifiez la résolution d'affichage de votre ordinateur et assurez-vous qu'elle est réglée sur la résolution native de l'écran, qui est de 1280 x 1024 pixels. Ajustez également les paramètres de netteté dans le menu OSD de l'écran.

Comment nettoyer l'écran sans l'endommager ?

Utilisez un chiffon en microfibre doux légèrement humidifié avec de l'eau ou un nettoyant pour écran. N'appliquez jamais de nettoyant directement sur l'écran et évitez les produits chimiques agressifs.

Le tactile ne fonctionne pas, que faire ?

Assurez-vous que le pilote de l'écran tactile est correctement installé. Vous pouvez le réinstaller en téléchargeant la dernière version depuis le site Web de IIYAMA. Vérifiez également les paramètres de l'écran tactile dans le panneau de configuration.

Comment régler la luminosité de l'écran ?

Vous pouvez régler la luminosité via le menu OSD de l'écran. Appuyez sur le bouton Menu et naviguez vers les options de luminosité pour effectuer les ajustements nécessaires.

Quels sont les ports disponibles sur le IIYAMA PROLITE T1930SR ?

Le IIYAMA PROLITE T1930SR est équipé de ports VGA et DVI pour la connexion à votre ordinateur, ainsi qu'un port USB pour la fonction tactile.

Comment mettre à jour le firmware de l'écran ?

Visitez le site officiel de IIYAMA pour télécharger le dernier firmware pour votre modèle. Suivez les instructions fournies pour effectuer la mise à jour correctement.

Que faire si l'écran affiche un message d'erreur ?

Notez le code d'erreur affiché et consultez le manuel de l'utilisateur ou le site Web de IIYAMA pour des instructions spécifiques sur la résolution du problème.

L'écran se déconnecte parfois, que faire ?

Vérifiez les connexions des câbles pour s'assurer qu'ils sont bien en place. Essayez d'utiliser un autre câble ou un autre port sur votre ordinateur pour voir si le problème persiste.

MODE D'EMPLOI PROLITE T1930SR IIYAMA

Merci d'avoir acheté le moniteur LCD iiyama. Ce petit manuel contient toutes les informations nécessaires à l'utilisation du moniteur. Prière de le lire attentivement avant d'allumer le moniteur. Conserver ce manuel pour toute référence ultérieure.

Avis de conformité aux NORMES du ministère des communications du CANADA

Le présent appareil numérique n'émet pas de bruits radioélectriques dépassant les limites applicables aux appareils numériques de Class B prescrites dans le règlement sur le brouillage radioélectrique édicté par le ministère des Communications du Canada.

Ce moniteur LCD est conforme aux spécifications des directives EC 2004/108/EC, aux directives EMC sur les basses tensions 2006/95/EC.

La sensibilité électromagnétique a été décision à un niveau permettant une utilisation correcte en milieu résidentiel, bureaux et locaux d'industrie légère et d'entreprises de petite taille, à l'intérieur comme à l'extérieur des immeubles. Tout lieu d'utilisation devra se caractériser par sa connexion à un système public d'alimentation électrique à tension.

TABLE des matières

POUR VOTRE SÉCURITÉ 1

CONSIGNES DE SECURITE 1 REMARQUES SUR LES ECRANS ACRISTAUX LIQUIDES (LCD).... 3 SERVICECLIENT 3 ENTRETIEN 3

AVANT D'UTILISER LE MONITEUR 4

FONCTIONS 4 REMARQUESPARTICULARIESSURLESDALLES TACTILES 4 LIST DES ACCESSOIRES LIVRE AVEC LE LCD IIYAMA 5 MONTAGE MURAL 5 COMMANDESET CONNECTEURS 6 CONNEXION DU MONITEUR 7 MISE EN ROUTE DE L'ORDINATEUR 8 AJUSTEMENT DE L'ANGLE DE VISION 8

UTILISATION DU MONITEUR 9

MENUDESPARAMETRESDEREGLAGE 10 AJUSTEMENTS DE L'ECRAN 13 SYSTEME D'ECONOMIE D'ENERGIE "POWER MANAGEMENT" 16

DEPANNAGE 17

ANNEXE 18

CHARACTERISTIQUES TECHNIQUES: ProLite T1530SR 18 CHARACTERISTIQUES TECHNIQUES: ProLite T1730SR 19 CHARACTERISTIQUES TECHNIQUES : ProLite T1930SR 20 DIMENSIONS 21 FREQUENCES DE SYNCHRONISATION 22

Nous recommandons le recyclage des produits usagés. Contacter votre revendeur ou le support iiyama. Des informations sur le recyclage sont disponibles sur le site Internet : http://www.iiyama.com.

Mise hors tension du moniteur en cas de fonctionnement anormal

En cas de phénomène anormal tel que de la fumée, des bruits étranges ou de la vapeur, débranchez le moniteur et contactez immédiatement votre revendeur ou le service technique iiyama. Tout autre utilisation peut être dangereuse et peut engendrer un incendie ou un choc électrique.

NE JAMAIS OUVRIR le boitier

Ce moniteur contient des circuits haute-tension. La dépose du boîtier peut vous exposer à des risques d'incendie ou de chocs électriques.

NE PAS Introduire d'objects dans le moniteur

N'insérez pas d'objets solides ou liquides tels que de l'eau à l'intérieur du moniteur. En cas d'accident, débranchez votre moniteur immédiatement et contactez votre revendeur ou le service technique iiyama. L'utilisation du moniteur avec un objet logé à l'intérieur peut engendrer un incendie, un choc électrique ou des dommages.

Installer le moniteur sur une surface PLANE et STABLE

Le moniteur peut blesser quelqu'un s'il tombe ou s'il est lancé.

NE PAS Utiliser son moniteur pres de l'eau

N'utilise pas le moniteur à proximité d'un point d'eau pour éviter les éclaboussures, ou si de l'eau a été répandue dessus cela peut engendrer un incendie ou un choc électrique.

Utiliser la tension secteur specifiee

Assurez-vous que le moniter fonctionne à la tension d'alimentation secteur spécifique. L'utilisation d'une tension incorrecte occasionnera un malfonctionnement et peut engendrer un incendie ou un choc électrique.

Protection des CABLES

Ne pas tirer ou plier les câbles d'alimentation et de signal. Ne pas poser le moniteur ou tout autre objet volumineux sur ces câbles. Des câbles endommagés peuvent engendrer un incendie ou un choc électrique.

Conditions climatiques defavorables

Il est conseillé de ne pas utiliser le moniteur pendant un orage violent en raison des coupures répétées de courant pouvant entraîner des malfonctions. Il est également conseillé de ne pas toucher à la prise électrique dans ces conditions car elles peuvent engendrer des chocs électriques.

Installation

Pour prévenir les risques d'incendie, de chocs électriques ou de dommages, installez votre moniteur à l'abri de variations brutes de températures et évitez les endroits humides, poussièreux ou enfumés. Vous devrez également éviter d'exposer votre moniteur directement au soleil ou tout autre source lumineuse.

NE PAS PLACER le moniteur dans une position dangereuse

Le moniteur peut basculer et causer des blessures s'il n'est pas convenablement installé. Vous devez vous assurer de ne pas placer d'objets lourds sur le moniteur, et qu'aucun câble ne soient accessibles à des enfants qui pourraient les tirer et se blesser avec.

Maintenir une BONNE ventilation

Le moniteur est équipé de fentes de ventilation. Veuillez à ne pas couvrir les fentes ou placer un objet trop proche afin d'éviter tout risque d'incendie. Pour assurer une circulation d'air suffisante, installer le moniteur à 10 cm environ du mur.

Les fentes d'aération sur l'arrière du chassin sont abstraites et il y aura risque de surchauffe du moniteur si vous retirez le socle du moniteur. La dépose du socle entraînera une surchauffe du moniteur ainsi que des risques d'incendie et de dommages. L'utilisation du moniteur lorsque celui-ci est posé sur sa partie avant, arrêté ou retourné ou bien sur un tapis ou un matériel mou peut également entraîner des dommages.

Deconnectez les CABLES lorsque vous deplacez le moniteur

Avant de déplacer le moniteur, désactivez le commutateur de mise sous tension, débranchez le moniteur et assurez-vous que le cable vidéo est déconnecté. Si vous ne le déconnectez pas, cela peut engendrer un incendie et un choc électrique.

Debranchez le moniteur

Afin d'éviter les accidents, nous vous recommandons de débrancher votre moniteur s'il n'est pas utilisé pendant une longue période.

Toujours debrancher le moniteur en TIRANT sur la prise

Débrancher le câble d'alimentation ou le câble de signal en tirant sur la prise. Ne jamais tirer le câble par le cordon car cela peut engendrer un incendie ou un choc électrique.

NE Touchez PAS la PRESE avec des MAINS humides

Si vous tirez ou insérez la prise avec des mains humides, vous risquez un choc électrique. LORS DE L'INSTALLATION DU MONITEUR SUR VÔTURE ORDINATEUR

Assurez-vous que l'ordinateur soit suffisamment robuste pour supporter le poids car cela pourrait engendrer des dommages à votre ordinateur.

Recommandations d'usage

Pour prévenir toute fatigue visuelle, n'utilisez pas le moniteur à contre-jour ou dans une pièce sombre. Pour un confort et une vision optimaux, positionnez l'écran juste au-dessous du niveau des yeux et à une distance de 40 à 60 cm (16 à 24 pouces). En cas d'utilisation prolongée du moniteur, il est recommandé de respecter une pause de 10 minutes par heure car la lecture continue de l'écran peut entraîner une fatigue de l'oeil.

Remarques sur les ECRANS a cristaux liquides (LCD)

Les symptômes suivants n'indiquent pas qu'il y a un problème, c'est normal:

Quand vous allumez le LCD pour la première fois, l'image peut être mal cadrée à l'écran suivant le type d'ordinateur que vous utilisez. Dans ce cas ajuster l'image correctement. - De part de la nature fluorescente de la lumière émise, l'écran peut clignoter à l'allumage. Mettre l'interrupteur d'alimentation sur OFF, puis à nouveau sur ON pour faire disparaitre le clignotement. La luminosité peut être légèrement inégale selon la configuration de bureau utilisée. En raison de la nature de l'écran LCD, une image rémanente de la précédente vue peut subsister après un nouvel affichage, si la même image a été affichée pendant des heures. Dans ce cas, l'affichage est rétabli lentement en changeant d'image ou en éteignant l'écran pendant des heures. Veuillez prendre contact avec IIYAMA France pour le remplacement de la lampe fluorescente de rétro éclairage quand l'écran est ASF, scintille ou ne s'éclaire pas. Ne jamais essayez de le replacer vous même. Des traces de condensation peuvent apparaître entre l'écran tactile et l'écran LCD. Il s'agit d'un phénomène naturel et n'est pas dû à un dysfonctionnement. La condensation disparait en mettant une source de chaleur douce pres de l'unité. Il ne faut bien sur pas mettre de source de chaleur quand l'appareil est en fonctionnement car cela peut cause des dégats.

Service CLIENT

L'éclairage fluorescent utilisé dans votre moniteur à cristaux liquides est un consommable. Pour la garantie de ce composant, veuillez contacter IYAMA France. Si vous devez returner toute matière et que vous ne possédez plus cette emballage d'origine, merci de contacter tout revendeur ou le service après-vente d'IYAMA pour conseil ou pour remplaçant l'emballage.

Avertissement

Si vous renversez n'importe quel objet solide ou liquide tel que de l'eau à l'intérieur du moniteur, débranchez immédiatement le câble d'alimentation et contactez votre revendeur ou le service technique iiyama. Pour des raisons de sécurité, éteignez et débranchez le moniteur avant de le nettoyer.

Attention

Ne pas gratter ou frotter l'écran à l'aide d'un objet dur afin de ne pas endommager le panneau LCD. L'utilisation des solvants suivants est à proscrire pour ne pas endommager le boîtier et l'écran LCD:

Diluant

Nettoyants en atomiseur

Essence

Cire

Nettoyants abrasifs

Solvants acides ou alcalins

Le contact du boîtier avec un produit en caoutchouc ou en plastique pendant longtemps peut dégrader ou écailler sa peinture.

Boitier

Éliminer les tâches à l'aide d'un chiffon légèrement humide et d'un détergent doux, puis essuyer le boîtier à l'aide d'un chiffon sec et propre.

Ecran LCD

Un nettoyage périodique est recommandé avec un chiffon sec et doux. N'utilisez pas de papier tissé car cela endommagera l'écran LCD.

Les tâches de souillure peuvent être enlevées avec un chiffon légèrement imbibé d'un détergent doux. Ensuite, essuyez l'écran tactile avec un chiffon sec. Ne versez pas le détergent directement sur l'écran tactile.

Avant d'utiliser le moniteur

ProLite T1530SR : Moniteur LCD TFT Couleur 38cm (15,0") Film de technologie type 'Résistive' ProLite T1730SR : Moniteur LCD TFT Couleur 43cm (17,0") Film de technologie type ‘Résistive' ProLite T1930SR : Moniteur LCD TFT Couleur 48cm (19,0") Film de technologie type ‘Résistive' ProLite T1530SR : Supporte une résolution maximum de 1024 × 768 ProLite T1730SR / T1930SR : Supporte une résolution maximum de 1280 × 1024 Caractères digitalisés lissés Auto ajustement Conforme au Plug & Play VESA DDC2B Conforme au Windows® 95/98/2000/Me/XP/Vista Normes d'économie d'énergie (Compatible VESA DPMS) ProLite T1530SR : Conforme au standard VESA (75mm x 75mm) ProLite T1730SR / T1930SR : Conforme au standard VESA (100mm x 100mm) Haut-parleur sté reproduction

Remarques particulieres sur les DALLES tactiles

Des dégâts permanents peuvent apparaître si vous utilisez des objets métalliques, pointus ou aiguisés, pour activer la zone tactile.

Ceci entraînera un refus systématique de prise sous garantie.

Nous recommandons d'utiliser un stylet en plastique (bout d'un diamètre supérieur ou égal à 0,8 mm) ou bien directement avec son doigt.

LISTE des accessoireslivre avec le LCD IYAMA

Les accessoires suivants sont livrés avec le LCD. Vérifiez que tous sont inclus avec le moniteur. Si l'un ou l'autre manque ou est déterminé, veuillez contacter votre revendeur iiyama local ou adressez-vous au bureau iiyama régional.

ProLite T Accessoire	1530SR	1730SR 1930SR
Adaptateur de Courant Alternatif*1	○
Câble d'alimentation*1	○	○
Câble D-Sub	○	○
Câble DVI-D	○	○
Câble RS-232C	○	○
Câble USB	○	○
Câble audio	○	○
CD Rom des Pilotes de la Dalle Tactile (CD-ROM)*2	○	○
Mode d'emploi	○	○

Attention

1. La puissance nominale du câble fourni est de 10A/125V. En cas d'utilisation à une tension supérieure, utiliser un câble d'alimentation ayant une puissance nominale de 10A/250V.

Cependant, toutes garanties seront exclues pour tous problèmes ou dommages causés par un Câble d'alimentation non fournis par IYAMA.

2. Adaptateur de courant alternatif type nom : LSE9901B1250

Ce CD-ROM contient le Pilote de l'écran tactile.

Installer le Disque de l'Écran Tactile après avoir connecté votre micro-ordinateur au moniteur en utilisant le cable RS-232C ou le cable USB. Pour plus d'informations voir le fichier « Readme » se trouvant sur le disque « Touch Panel Driver »

Avertissement

Quand vous faites du montage mural, tenez compte de l'épaisseur de la base de montage, serrez la vis M4 avec un tournevis équipé d’une longueur de 6 mm pour serrer le moniteur. Si vous utilisez une vis de taille supérieure, un choc ou un dommage électrique peut se produire car il peut toucher certaines pièces électriques à l’intérieur du moniteur.

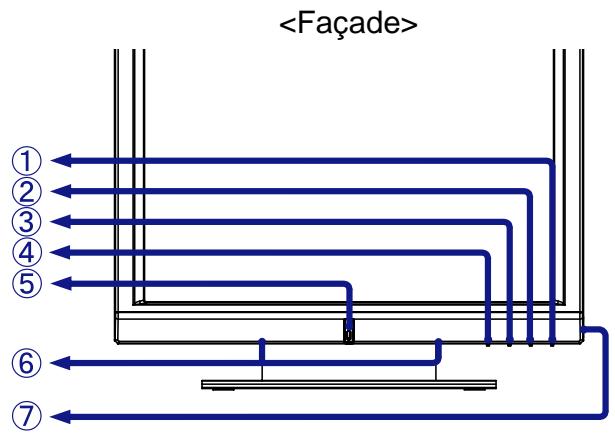

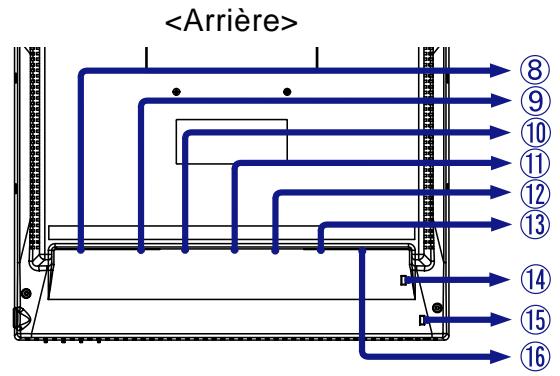

Commandes et connecteurs

A ▲/ Touche Menu (▲/ MENU) B / Touche Luminosité ( / C + / Touche Volume (+ / ) D -/ Touche Entrée (−/INPUT)

NOTE Quand le menu OSD est sur OFF, le fait d'appuyer sur le bouton 'input' (Entrée) entraînera la commutation du signal d'entrée, du mode VGA, en mode DVI.

Voyant d'alimentation

NOTE Vert: Fonctionnement normal

Orange: Économie d'énergie

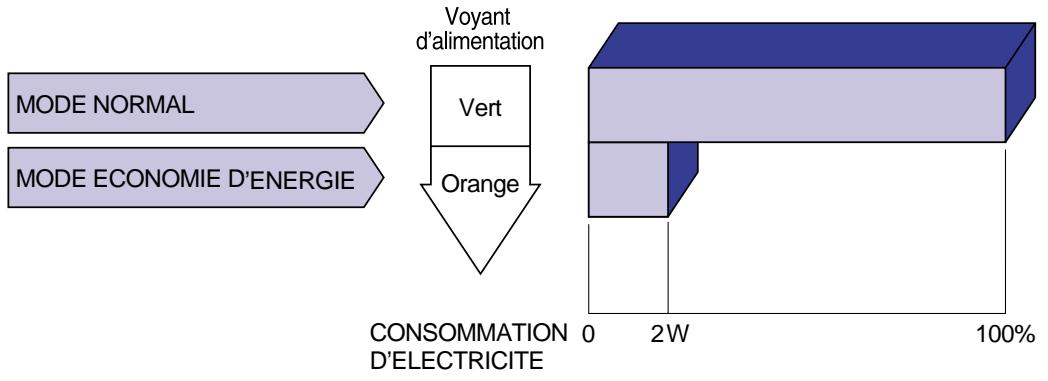

Le moniteur se met en mode contrôle d'énergie ce qui réduit la consommation électrique à moins de 2W lorsqu'il ne reçoit aucun signal sync horizontal et/ou vertical.

F Haut-parleurs G Touche marche-arrêt ( Ⓒ )

NOTE En appuyant sur le bouton « Power », vous couperez le courant.

H Connecteur pour Adaptateur Externe (DC-in)*1 I Mini connecteur secondaire D 15 broches (D-SUB) J Connecteur secondaire DVI-D 24 broches (DVI) K Connecteur audio (AUDIO in) L Connecteur Cable USB (Og) M Connecteur Câble RS-232C ( N Troucle pour verrouillage de sécurité*3

NOTE Vous pouvez CABler un verrou de sécurité pour empêcher que le moniteur soit enlevé sans votre permission.

✓ Troussle pour verrouillage de sécurité*4

NOTE Vous pouvez câbler un verrou de sécurité pour empêcher que le moniteur soit enlevé sans votre permission.

Prise d'alimentation secteur (AC in)*2

1 Disponible pour ProLite T1530SR uniquement. 2 Disponible pour ProLite T1730SR / T1930SR uniquement. 3 Disponible pour ProLite T1530SR / T1730SR uniquement. 4 Disponible pour ProLite T1930SR uniquement.

Connexion du moniteur

A S'assurer que l'ordinateur et le moniteur sont éteints. B Brancher l'ordinateur au moniteur à l'aide du câble de signal. C Brancher l'ordinateur au moniteur à l'aide du câble de RS-232C ou le câble USB. D Connecter le moniteur à l'équipement audio avec le câble audio pour utiliser la fonction audio. E Connectez d'abord le câble d'alimentation au moniteur puis sur la prise électrique.

Le câble de signal peut varier en fonction du type d'ordinateur utilisé. Une connexion incorrecte risquerait d'endommager sérieusement le moniteur et l'ordinateur. Le câble fourni avec le moniteur est un connecteur 15 broches au standard D-Sub. Si un câble spécial est requis, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama. Pour la connexion aux ordinateurs Macintosh, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama pour l'adaptateur requis. S'assurer que les connecteurs du câble de signal sont correctement serrés. - Ne connectez pas le câble RS-232C et le câble USB en même temps au micro-ordinateur. Le système ne peut pas utiliser les 2 modes simultanément.

[Exemple de connexion]

1 Disponible pour ProLite T1530SR uniquement. 2 Disponible pour ProLite T1730SR / T1930SR uniquement.

Mise en ROUTE de l'ordinateur

■ Fréquences du signal

Passez aux fréquences souhaitées détaillées à la page 22 “FREQUENCES DE SYNCHRONISATION”.

Plug & Play Windows 95/98/2000/Me/XP/Vista

Le LCD iiyama répond au standard VESA DDC2B. En connectant l'écran au DDC2B de votre ordinateur avec le câble qui vous a été fourni, le moniteur sera reconnu conforme au Plug and Play sous Windows 95/98/2000/Me/XP/Vista. Le fichier d'information pour les moniteurs iiyama sous Windows 95/98/2000/Me/XP peut être nécessaire pour votre ordinateur et obtenu via le site internet:

http://www.iiyama.com

Pour plus d'informations sur comment télécharger les drivers de votre moniteur, veuillez vous connecter sur l'un des sites internet listés ci-dessous. - Les drivers pour moniteurs ne sont pas requis dans la plupart des cas sous les systèmes d'exploitation Macintosh ou Unix. Pour plus d'informations et conseils, contactez votre revendeur.

Procédure pour allumer l'équipement (ON)

Allumez votre moniteur en premier, ensuite allumez votre ordinateur.

Logiciel du Pilote de l'écran tactile

Le Logiciel du Pilote de l'écran tactile peut ne pas démarrer quand vous allumez votre micro-ordinateur en appuyant sur l'écran tactile.

Le Logiciel du Pilote de l'écran tactile peut ne pas démarrer suivant le mode d'économie d'énergie dépendant du BIOS de votre ordinateur. Dans ce cas, veuillez désactiver la fonction d'économie d'énergie.

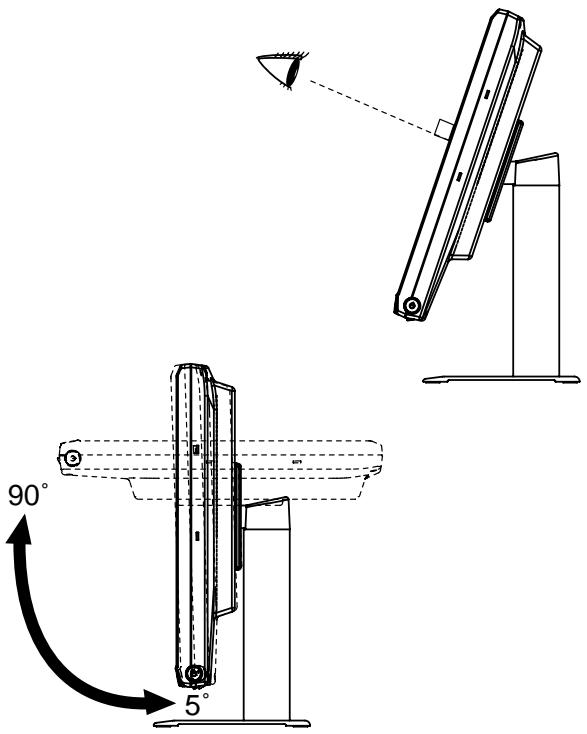

Ajustement de l'angle de VISION

Pour une visualisation optimale, il est recommandé de regarder le moniteur bien en face. Tenez le socle pour ne pas renverser le moniteur lorsque vous modifiez son orientation. - Vous pouvez régler l'angle du moniteur jusqu'à 90 degrés vers le haut et 5 degrés vers le bas.

• Ne pas toucher l'écran d'affichage au changement d'angle. Cela pourrait endommager ou casser l'écran. Une attention particulière est requise afin de ne pas vous coincer un doigt ou une main lors du changement d'angle.

Utilisation du moniteur

Le LCD iiyama est réglé d'usine avec un temps de réponse figurant à la page 22 afin de donner la meilleur image. Vous pouvez également ajuster la position de l'image comme vous le souhaitez en suivant le mode opératoire ci-dessous. Pour plus de détails voir page 13 “AJUSTEMENTS DE L'ECRAN”.

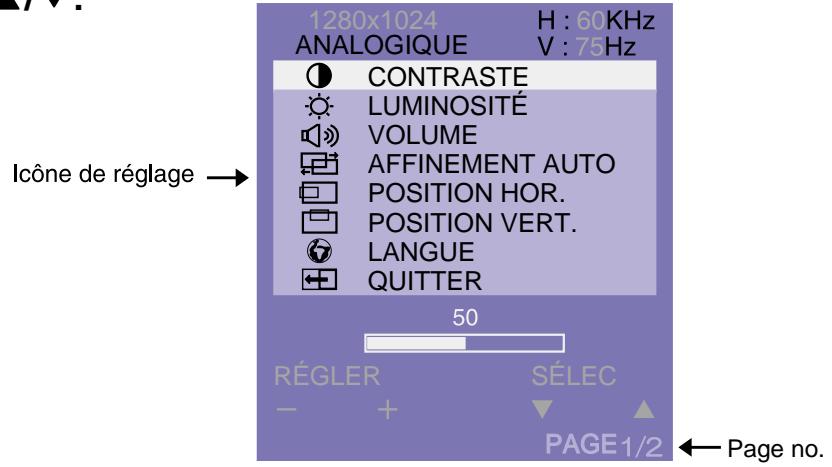

(Appuyez sur la Touche Menu pour afficher à l'écran les réglages. Il y a des pages additionnelles au Menu qui peuvent être visualisées en utilisant les Touches ▲/▼.)

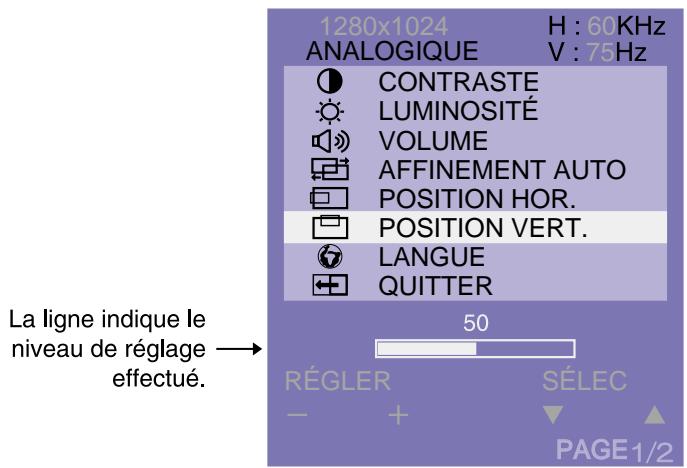

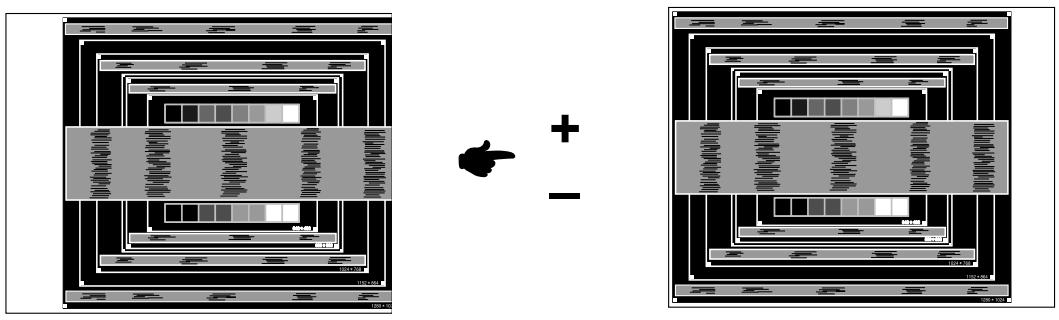

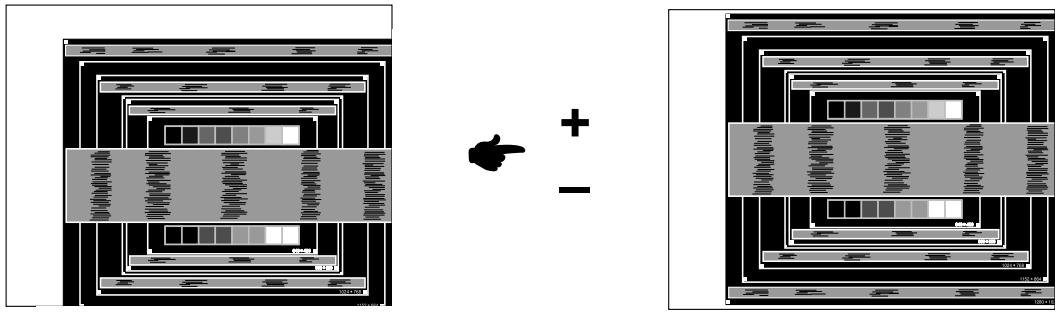

B utilisation des touches + / - pour effectuer les ajustements ou réglages appropriés.

Par exemple, pour corriger la position verticale, appuyez sur le Touche Menu. Sélectionnez ensuite (POSITION VERT.) en utilisant le Touches ▲/▼.

Utilisez les Touches + / - pour corriger la position verticale. La position verticale de l'image entière doit changer pendant que vous effectuez l'opération.

• Les données de réglage sont automatiquement sauvegardées dans la mémoire lorsque l'affichage sur écran disparaît. Évitez d'éteindre le moniteur pendant cette procédure.
• Les ajustements pour la Fréquence, Phase et Position sont sauvegardés pour chaque fréquence de signal. À l'exception de ces ajustements, tous les autres ajustements n'ont qu'un seul réglage qui s'applique sur toutes les fréquences de signal.

Mode Verrouillage

Quand le courant est sur OFF, en appuyant sur le bouton tout en appuyant sur le bouton d'allumage, entraînera le basculement du verrouillage du Mode ON en Mode OFF. Les réglages sont verrouillés quand le mode verrouillage est activé.

PAGE:1 Entrée ANALOGIQUE	1280x1024 H:6:KHz ANALOGIQUE V:7:Hz
	CONTRASTE
	LUMINOSITE VOLUME AFFINEMENT AUTO POSITION HOR. POSITION VERT. LANGUAGE QUITTER 50 RÉGLER SELECTION PAGE1/2
Ajustement	Problème / Option		Touchche correspondante
CONTRASTE CONTRAST	Trop terne Trop intense		+ -
LUMINOSITÉ*1 BRIGHTNESS Direct	Trop nombre Trop clair		+ -
VOLUME VOLUME	Trop faisible Trop fort		+ -
AFFINEMENT AUTO*2 AUTO TUNE	Ajustement de l'FRÉQUENCY, PHASE, POSITION HOR. et POSITION VERT. automatiquement.
NOTE L'écran devient noir pendant approximativement 5 secondes durant l'ajustement. La précision du réglage est différente en fonction des motifs indiqués à l'écran.
POSITION HOR. H-POSITION	Trop a gauche Trop à droite
POSITION VERT. V-POSITION	Trop bas Trop haut
LANGUE LANGUAGE	ENGLISH	Anglais	ITALIANO	Italien
	DEUTSCH	Allemand	繁體中文	Chinois Traditionnel
	FRANÇAIS	François	簡体中文	Chinois Simplifié
	ESPÁÑOL	Espagnol	日本語	Japonais
	RETOUR AU MENU			Retour au Menu.
QUITTER EXIT	Réglages de sortie OSD.

1 Ajustez la luminosité quand vous utilisez le moniteur dans une pieceASF que vous sentez que l'écran est trop lumineux. 2 Se reporter à la section AJUSTEMENTS DE L'ECRAN page 13.

Vous pouvez éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

LUMINOSITE: Appuyez la Touche lorsque le Menu n'est pas affché. VOLUME: Appuyez la Touche + lorsque le Menu n'est pas affché. - MUTE: Appuyez sur le bouton + quand le Menu n'est pas affché, et ensuite appuyez sur les boutons + et - en même temps. Pour annuler le mode MUTE, appuyez sur le bouton +, et ensuite appuyez sur les boutons+.

PAGE:2 Entrée ANALOGIQUE	1280x1024 H:60KHz ANALOGIQUE V:75Hz
	FRÉQUENCY
	PHASE
	ROUGE
	VERT
	BLEU
	TEMP. COULEURS
	RAPPEL
	QUITTER
	RÉGLER SELEC
	-+	PAGE1/2
Ajustement	Problème / Option	Touché correspondante

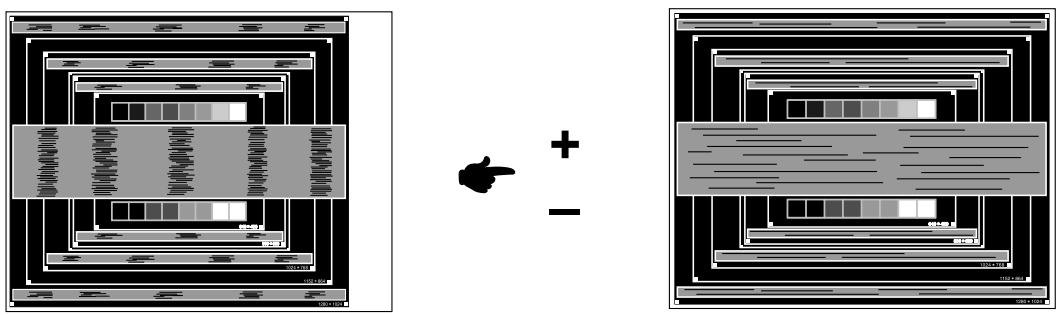

FRIÉQUENCY CLOCK	Pour corriger le scintillagement des caractères ou des lignes	+

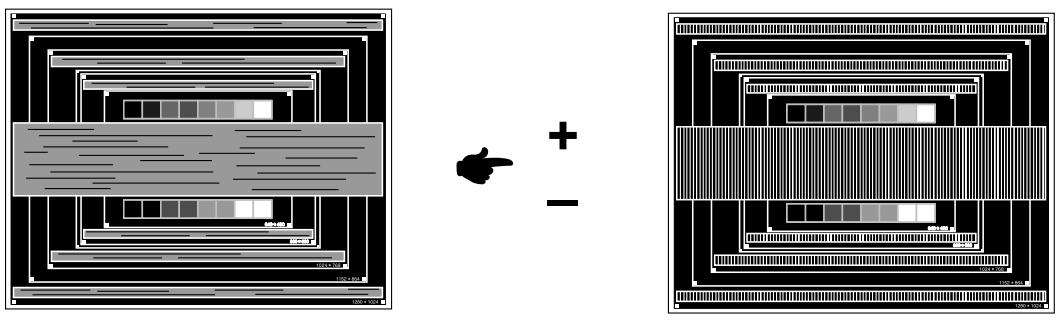

PHASE PHASE	Pour corriger le scintillagement des caractères ou des lignes	+
ROUGE RED	Trop faible Trop fort	+
VERT GREEN	Trop faible Trop fort	+
BLEU BLUE	Trop faible Trop fort	+
TEMP. COULEURS COLOR TEMP.	CHAude	Blanc rougeâtre
	FROIDE	Blanc bleuâtre
	NORMALE	Blanc normale
RAPPEL RESET	Restauration des données pré-réglées en usine.
QUITTER EXIT	Réglages de sortie OSD.
PAGE:1 Entrée NUMÉRIQUE	1280x1024 H:60KHz NOMÉRIQUE V:75Hz
	① CONTRASTE LUMINOSITÉ VOLUME LANGUE TEMP. COULEURS QUITTER 50 RÉGLER SÉLEC -+PAGE1/2
Ajustement	Problème / Option Touche correspondante
CONTRASTE CONTRAST	Trop terne Trop intense
LUMINOSITÉ* BRIGHTNESS Direct	Trop nombre Trop clair
VOLUME VOLUME Direct	Trop faible Trop fort
LANGUE LANGUAGE	ENGLISH	Anglais	ITALIANO	Italien
	DEUTSCH	Allemand	繁體中文	Chinois Traditionnel
	FRANÇAIS	François	簡体中文	Chinois Simplifié
	ESPÁÑOL	Espagnol	日本語	Japonais
	RETOUR AU MENU			Retour au Menu.
TEMP. COULEURS COLOR TEMP.	CHAUDE		Blanc rougeâtre
	FROIDE		Blanc bleuâtre
	NORMALE		Blanc normale
QUITTER EXIT	Réglages de sortie OSD.

• Ajustez la luminosité quand vous utilisez le moniteur dans une pièce que vous sentez que l'écran est trop lumineux.

Vous pouvez éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

LUMINOSITE: Appuyez la Touche lorsque le Menu n'est pas affché. - VOLUME: Appuyez la Touche + lorsque le Menu n'est pas affché. - MUTE: Appuyez sur le bouton + quand le Menu n'est pas affché, et ensuite appuyez sur les boutons + et - en même temps. Pour annuler le mode MUTE, appuyez sur le bouton +, et ensuite appuyez sur les boutons+.

Ajustez l'image suivant la procédure ci-dessous pour obtenir l'image désirée quand l'entrée Analog est sélectionné.

Dans le manuel sont décrites le réglage de la position de l'image, la réduction du scintillement, et l'ajustement de netteté sur le texte ou des lignes pour le type d'ordinateur que vous utilisez. ■ ProLite T1530SR: L'écran a été créé pour donner la meilleure performance à une résolution à 1024 × 768, mais ne peut pas fournir les valeurs résolutions à moins de 1024 × 768, car l'image est automatiquement cadrée plein écran. Cette résolution est recommandée pour bénéficier des performances de l'écran. ■ ProLite T1730SR / T1930SR: L'écran a été créé pour donner la meilleure performance à une résolution à 1280 × 1024, mais ne peut pas fournir les mêmes résolutions à moins de 1280 × 1024, car l'image est automatiquement cadrée plein écran. Cette résolution est recommandée pour bénéficier des performances de l'écran. L'affichage du texte ou des lignes seront flous ou irréguliers dans l'épaisseur, quand l'image est étirée due au processus d'élargissement de l'affichage. - Vous ne devez pas ajuster la position de l'image ou la fréquence par le PC qui peut faire ses ajustements parce que l'image ne pourrait être affichée normalement. Les ajustements seront faits à partir du moniteur. ■ Procédez aux ajustements après une période d'échauffement de trente minutes au moins. - Des ajustements supplémentaires peuvent être nécessaires après l'auto ajustement selon la résolution ou la fréquence du signal. L'auto ajustement peut ne pas fonctionner correctement quand l'image affichée est autre que le mire d'ajustement de l'écran.

Il y a deux façons d'ajuster l'écran. L'ajustement automatique pour la fréquence, la phase, et la position. L'autre façon est de faire chacun des ajustements manuellement. Effectuez l'auto ajustement pour la première fois, quand l'écran est connecté à un nouveau micro ordinateur ou lors d'un changement de résolution. Si le moniteur est floue ou scintille ou bien que l'image n'est pas cadrée correctement à l'écran après avoir effectué l'Auto ajustement, les ajustements manuels sont nécessaires. Les deux ajustements devront être faits en utilisant la mire de réglage (Test. bmp) obtenue sur le site web de IYAMA (http://www. iiyama. com).

Procéder de la manière suivante. Ce manuel explique les ajustements sous Windows 95/98/2000/Me/XP/Vista.

Mettez Pl. écran sur Non et l'image est affichée à sa résolution native. B. Ouvrez le Test.bmp (Mire d'ajustement) sur votre papier peint.

Consultez la documentation appropriée pour le faire. Test.bmp est conçu pour une résolution de 1280 × 1024. Bien positionner la mire au centre du papier peint. Si vous utilisez Microsoft® PLUS! 95/98, annulez la fonction "Etirez la tentative en fonction de l'écran".

[Mire d'ajustement] Cette mire est affichée à une résolution de 1280 × 1024.

C Exécuter le Réglage Automatique. D Ajustez l'image manuellement en suivant la procédure ci-dessous lorsque l'écran est flou ou scintille ou bien que l'image n'est pas correctement cadrée après avoir fait l'auto-ajustement.

E Ajuster POSITION VERT. de sorte que le haut et le bas de l'image soient bien cadres à l'écran.

1) Ajuster la POSITION HOR. afin que le côté gauche de l'image soit sur le bord gauche de l'écran.

2) Ajuster l'image sur le côté droit de l'écran en utilisant le FRÉQUENCY.

■ Quand la partie gauche de l'image déborde sur le côté gauche de l'écran pendant l'ajustement du FRÉQUENCY. Réglez les étapes 1) et 2) à tour de rôle. - Une autre façon de faire le réglage du FRÉQUENCY est de faire l'ajustement sur les motifs zébrés verticaux de la mire. L'image peut scintiller pendant l'ajustement du FREQUENCY, POSITION HOR. et POSITION VERT. Dans le cas où l'image déborde ou est plus petite par rapport à l'affichage de l'écran après ajustement de l'FRÉQUENCY, répéter l'ajustement à partir de l'étape C.

G Ajuster la PHASE pour corriger les perturbations horizontales, le scintillement ou la netteté en présence de la mire d'ajustement.

Dans le cas d'un fort scintillagement ou, d'un manque de netteté sur une partie de l'écran, repeter les étapes F et G, car l'ajustement de l'FRÉQUENCY n'a peut être pas été effectué correctement. Si le scintillagement ou la manque de netteté persiste, paramétrez le taux de rafraîchissement sur une fréquence basse de votre ordinateur (60Hz) et reprenez les réglages à partir de l'étape C. Réajustez la POSITION HOR., si la position horizontale s'est déplacée pendant l'ajustement de la Phase.

H Ajuster le Luminosité et Temp. Couleur, pour obtenir l'image que vous souhaitez après l'ajustement du FRÉQUENCY et de la PHASE. Et remettez votre papier peint favoris.

Systeme d'economie d'energie “POWER management”

La fonction de gestion de l'énergie dans ce produit conforme aux normes VESA DPMS. Il permet de réduire automatiquement la consommation d'énergie du moniteur lorsque l'ordinateur ne fonctionne pas de manière active.

Pour utiliser cette fonction, le moniteur doit être connecté à un ordinateur conforme aux normes VESA DPMS. Il existe un mode d'économie d'énergie disponible comme décrit ci-dessous. Les réglages requis, incluant le paramétrage de mise en veille, doivent être établis à partir de l'ordinateur.

Mode économie d'énergie

Quand les signaux de synchronisation H / Synchronisation V / Synchronisation H et V provenant de l'ordinateur sont inactifs, le moniteur entre en Mode Economie d'Energie, ce qui réduit la consommation électrique à moins de 2W. L'écran devient noir, et le voyant d'alimentation passe orange. À partir du mode économique d'énergie, l'image réapparait après quelques secondes soit en touchant de nouveau le clavier ou la souris.

Le moniteur continu à consommer de l'électricité même en mode d'économie d'énergie. Il est recommendé d'éteindre le moniter lorsque celui-ci n'est pas utilisé, pendant la nuit et les week-ends afin d'éviter toute consommation inutile d'électricité. Il est possible que le signal video provenant de l'ordinateur puisse fonctionner alors que la synchronisation du signal H ou V soit absente. Dans ce cas, l'ECONOMISEUR D'ENERGIE peut ne pas fonctionner normalement. - Les paramètres de votre moniteur peuvent ne pas être récapitulés en fonction du système de votre ordinateur même si vous touchez une nouvelle fois à votre écran. Dans ce cas, merci de mettre vos réglages de courant (Power Management) sur OFF.

Depannage

En cas de dysfonctionnement du moniteur, procéder dans l'ordre aux contrôles suivants.

1. Effectuer les réglages décrits à la section UTILISATION DU MONITEUR en fonction du problème rencontré. Si le moniteur n'affiche pas d'image, allez à l'étape 2.
2. Se reporter aux tableaux suivants si l'on ne trouve pas la fonction de réglage correspondante à la section UTILISATION DU MONITEUR ou si le problème persiste.
3. Si vous reconnez un problème qui n'est pas décrit dans les tableaux ou qui ne peut pas être corrigé en utilisant les tableaux, cessez d'utiliser le moniteur et contactez votre revendeur ou le service technique iiyama pour plus d'assistance.

Contrôle

Le voyant d'alimentation ne s'allume pas Le voyant d'alimentation est vert Le voyant d'alimentation est orange

Le câble d'alimentation est-il correctement branché? □ L'interrupteur marche-arrêt est-il sur ON ? Vérifier à l'aide d'un autre appareil que la prise secteur fonctionne.

Si l'économiseur d'écran est activé, toucher la souris ou l'écran. Augmenter le Contraste et/ou la Luminosité

Si le moniteur est en mode Economie d'énergie, toucher la souris ou l'écran

L'écran n'est pas synchronisé

Le câble de signal est-il correctement branché? Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ? Le niveau de sortie vidéo de l'ordinateur est-il dans la plage de valeurs du moniteur?

L'écran n'est pas centré

Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur?

L'écran est trop lumineux ou trop noir.

Le niveau de sortie vidéo de l'ordinateur est-il dans la plage de valeurs du moniteur?

L'écran tremble

La tension d'alimentation est-elle dans la plage de valeurs du moniteur? Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur?

L'écran tactile ne répond pas.

Avez-vous vérifié que le câble USB ou RS-232C est bien connecté à sa fiche ? Avez-vous vérifié que le pilote est bien installé?

Aucune action au Toucher (pas de changement de position)

Avez-vous vérifié que la fonction de calibration a été installée convenablement?

CHARACTERISTIQUES TECHNIQUES : ProLite T1530SR

Nom modèle		ProLite T1530SR-1	ProLite T1530SR-2
EcranTactile	Technologie	Film de technologie type ‘Résistive’
	Surface traitant la transmission de la lumière	traitement anti-reflet
		80%
	Système de Communication	Transfert par sortie série USB ou transfert par sortie série RS-232C
PanneauLCD	Système d'affichage	a-Si TFT Active Matrix
	Taille	Diagonale: 38cm / 15,0"
	Taille du point	0,297mm H × 0,297mm V
	Luminosité	280cd/m² (Avec Ecran tactile)	200cd/m² (Avec Ecran tactile)
	Ratio du contraste	500 : 1 (Avec Ecran tactile)
	Angle de vue	Horizontal: 120 degrès, Haut: 40 degrès, Bas: 60 degrès
	Temps de réponse	16ms (noir, blanc, noir typique)	8ms (noir, blanc, noir typique)
Couleurs affichées		Approximativement. 16.2 millions de maximum
Sync Frequency		Horizontal: 31,0-60,0kHz, Vertical: 60-75Hz
Fréquence de synchronisation		80MHz maximum
Résolution maximum		1024 × 768
Connecteur d'entrée		Mini connecteur secondaire D 15 broches
		Connecteur secondaire DVI-D 24 broches
Plug & Play		VESA DDC2BTM
Signal de synchronisation		Sync. séparée: TTL, Positif ou négatif
Signal vidéo		Analogue: 0,7Vp-p (standard), 75Ω, PositifDigital: Conforme au DVI (Digital Visual Interface standard Rev.1,0)
Signal d'entrée audio		0,7Vrms maximum
Connecteur entré Audio		Ø 3,5mm mini jack (stéréo)
Haut-parleurs		1W × 2 (haut-parleurs stéréo)
Taille écran maximum		304,1mm L × 228,1mm H / 12,0" L × 9,0" H
Alimentation		DC12V, 4A
Puisance absorbée		23W maximum, Mode economie d'énergie (VESA DPMS) : 2W (max)*
Dimensions		351,0 × 314,5 × 140,0mm / 13,8 × 12,4 × 5,5" (L× H × P)
Poids net		4,3kg / 9,5lbs
Angle d'inclinaison		Haut: 90 degrés, Bas: 5 degrés
Conditions defonctionnement		Utilisation: Température de 5 à 35°C / 41 à 95°FTaux d'humidité entre 20 et 80% (sans condensation)Stockage: Température de -20 à 60°C / -4 à 140°FTaux d'humidité entre 10 et 90% (sans condensation)
Homologation		CE, TÜV-SUD, FCC-B, UL / cUL,VCCI-B	CE, TÜV-SUD

NOTE

• Condition : Les audio ne sont pas connectés.

Nom modèle		ProLite T1730SR-1	ProLite T1730SR-2
EcranTactile	Technologie	Film de technologie type ‘Résistive’
	Surface traitant latransmission de la lumière	traitement anti-reflet80%
	Système deCommunication	Transfert par sortie série USB ou transfert par sortie série RS-232C
PanneauLCD	Système d'affichage	a-Si TFT Active Matrix
	Taille	Diagonale: 43cm / 17,0"
	Taille du point	0,264mm H × 0,264mm V
	Luminosité	240cd/m² (Avec Ecran tactile)
	Ratio du contraste	800 : 1 (Avec Ecran tactile)
	Angle de vue	Horizontal: 160 degrés, Vertical: 160 degrés
	Temps de réponse	5ms (noir, blanc, noir typique)
Couleurs affichées		Approximativement. 16.2 millions de maximum
Sync Frequency		Horizontal: 31,0-80,0kHz, Vertical: 60-75Hz
Fréquence de synchronisation		135MHz maximum
Résolution maximum		1280 × 1024
Connecteur d'entrée		Mini connecteur secondaire D 15 brochesConnecteur secondaire DVI-D 24 broches
Plug & Play		VESA DDC2BTM
Signal de synchronisation		Sync. séparée: TTL, Positif ou négatif
Signal vidéo		Analogue: 0,7Vp-p (standard), 75Ω, PositifDigital: Conforme au DVI (Digital Visual Interface standard Rev.1,0)
Signal d'entrée audio		0,7Vrms maximum
Connecteur entré Audio		Ø 3,5mm mini jack (stéréo)
Haut-parleurs		1W × 2 (haut-parleurs stéréo)
Taille écran maximum		337,9mm L × 270,3mm H / 13,3" L × 10,6" H
Alimentation		100-240VAC, 50-60Hz, 1,5A
Puisance absorbée		33W maximum, Mode economie d'énergie (VESA DPMS) : 2W (max)*
Dimensions		392,0 × 381,5 × 180,0mm / 15,4 × 15,0 × 7,1" (L× H × P)
Poids net		6,6kg / 14,6lbs
Angle d'inclinaison		Haut: 90 degrés, Bas: 5 degrés
Conditions defonctionnement		Utilisation: Température de 5 à 35°C / 41 à 95°FTaux d'humidité entre 20 et 80% (sans condensation)Stockage: Température de -20 à 60°C / -4 à 140°FTaux d'humidité entre 10 et 90% (sans condensation)
Homologation		CE, TÜV-SUD, FCC-B, UL / cUL,VCCI-B	CE, TÜV-SUD, VCCI-B

• Condition : Les audio ne sont pas connectés.

Ecran Tactile	Technologie	Film de technologie type 'Résistive'
	Surface traitant la transmission de la lumière	traitement anti-reflet
		80%
	Système de Communication	Transfert par sortie série USB ou transfert par sortie série RS-232C
Panneau LCD	Système d'affichage	a-Si TFT Active Matrix
	Taille	Diagonale: 48cm / 19,0"
	Taille du point	0,294mm H × 0,294mm V
	Luminosité	240cd/m² (Avec Ecran tactile)
	Ratio du contraste	800 : 1 (Avec Ecran tactile)
	Angle de vue	Horizontal: 160 degrés, Vertical: 160 degrés
	Temps de réponse	5ms (noir, blanc, noir typique)
Couleurs affichées		Approximativement. 16.7 millions de maximum
Sync Frequency		Horizontal: 31,0-80,0kHz, Vertical: 60-75Hz
Fréquence de synchronisation		135MHz maximum
Résolution maximum		1280 × 1024
Connecteur d'entrée		Mini connecteur secondaire D 15 broches
		Connecteur secondaire DVI-D 24 broches
Plug & Play		VESA DDC2BTM
Signal de synchronisation		Sync. séparée: TTL, Positif ou négatif
Signal vidéo		Analogue: 0,7Vp-p (standard), 75Ω, Positif Digital: Conforme au DVI (Digital Visual Interface standard Rev.1,0)
Signal d'entrée audio		0,7Vrms maximum
Connecteur entré Audio		Ø 3,5mm mini jack (stéréo)
Haut-parleurs		1W × 2 (haut-parleurs stéréo)
Taille écran maximum		376,3mm L × 301,1mm H / 14,8" L × 11,9" H
Alimentation		100-240VAC, 50-60Hz, 1,5A
Puisance absorbée		42W maximum, Mode economie d'énergie (VESA DPMS) : 2W (max)*
Dimensions		438,0 × 417,5 × 180,0mm / 17,2 × 16,4 × 7,1" (L× H × P)
Poids net		7,6kg / 16,8lbs
Angle d'inclinaison		Haut: 90 degrés, Bas: 5 degrés
Conditions de fonctionnement		Utilisation: Température de 5 à 35°C / 41 à 95°F Taux d'humidité entre 20 et 80% (sans condensation) Stockage: Température de -20 à 60°C / -4 à 140°F Taux d'humidité entre 10 et 90% (sans condensation)
Homologation		CE, TÜV-SUD, FCC-B, UL/cUL, VCCI-B

NOTE

• Condition : Les audio ne sont pas connectés.

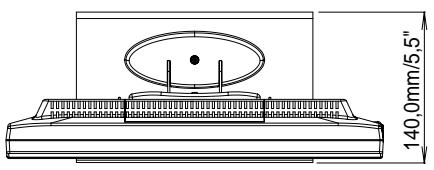

ProLite T1530SR

54,0mm/2,1"

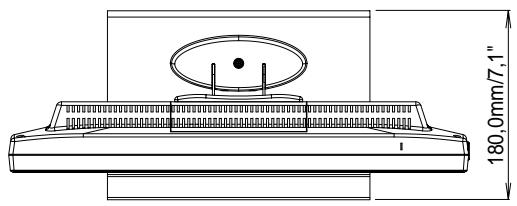

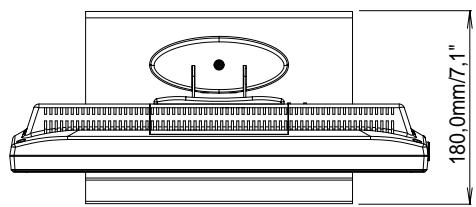

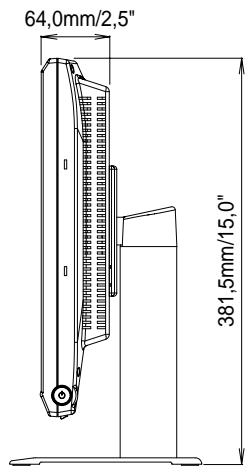

ProLite T1730SR

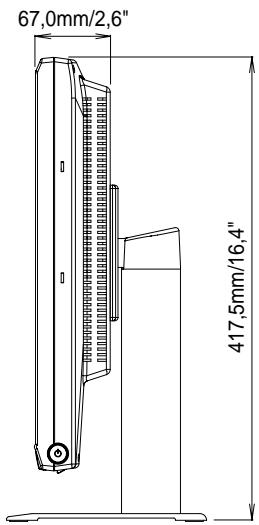

ProLite T1930SR

Mode video		Fréquence horizontal	Fréquence vertical	Horloge à points
VESA	VGA 640 × 480	31,469kHz	59,940Hz	25,175MHz
		37,861kHz	72,809Hz	31,500MHz
		37,500kHz	75,000Hz	31,500MHz
	SVGA 800 × 600	35,156kHz	56,250Hz	36,000MHz
		37,879kHz	60,317Hz	40,000MHz
		48,077kHz	72,188Hz	50,000MHz
		46,875kHz	75,000Hz	49,500MHz
	XGA 1024 × 768	48,363kHz	60,004Hz	65,000MHz
		56,476kHz	70,069Hz	75,000MHz
		60,023kHz	75,029Hz	78,750MHz
	SXGA 1280 × 1024	63,981kHz	60,020Hz	108,000MHz
		79,976kHz	75,025Hz	135,000MHz
VGA TEXT	720 × 400 *1	31,469kHz	70,087Hz	28,322MHz

1 L'affichage de l'écran est étiré verticalement car le format d'affichage de l'écran n'est pas en 4 : 3 2 Entée ProLite T1530SR n'est pas compatible. *3 Entée DVI n'est pas compatible.
