PROLITE T1530SR-2 - Moniteur tactile IIYAMA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur tactile résistif
Marque	IIYAMA
Modèle	PROLITE T1530SR-2
Taille de l'écran	15 pouces (diagonale)
Type de matrice	TN
Résolution native	1024 x 768 pixels (4:3)
Technologie tactile	Résistive 5 fils (5-Wire)
Luminosité	200 cd/m² (avec écran tactile)
Contraste	500:1 (avec écran tactile)
Temps de réponse	16 ms
Angles de vision (H/V)	120° / 100°
Connectivité vidéo	D-Sub (VGA), DVI-D
Interfaces	RS-232C, USB
Haut-parleurs intégrés	2 x 1 W (stéréo)
Alimentation	12V DC, 4A (adaptateur externe)
Consommation électrique	23 W (normal), 2 W (veille)
Dimensions (L x H x P)	351 x 314,5 x 140 mm
Poids	4,3 kg
Fixation murale	VESA 75 x 75 mm
Inclinaison	-5° (avant) à 90° (arrière)
Systèmes d'exploitation supportés	Windows, Linux, Mac OS X, DOS
Certifications	CE, TÜV-SUD

FOIRE AUX QUESTIONS - PROLITE T1530SR-2 IIYAMA

Comment brancher le moniteur tactile IIYAMA PROLITE T1530SR-2 ?

Utilisez le câble D-Sub ou DVI-D fourni pour la vidéo. Branchez le câble USB pour la fonction tactile. Connectez l'adaptateur secteur 12V fourni. Pour le son, reliez le câble audio entre le moniteur et votre PC.

Comment installer les pilotes du capteur tactile ?

Insérez le CD-ROM fourni et installez le pilote pour votre système d'exploitation (Windows, Linux, Mac OS X). Suivez les instructions du guide de démarrage rapide.

Peut-on utiliser ce moniteur avec un Mac ?

Oui, le moniteur est compatible avec Mac OS X. Branchez-le via DVI ou VGA (adaptateur nécessaire pour Mac récents) et installez les pilotes tactiles si besoin.

Comment nettoyer l'écran tactile ?

Éteignez le moniteur. Utilisez un chiffon doux et non pelucheux, légèrement humidifié avec de l'eau ou un nettoyant pour écran. N'utilisez pas de produits abrasifs ou de solvants. Essuyez délicatement.

Quelle est la résolution native recommandée ?

La résolution native est 1024 x 768 pixels (format 4:3). Pour une image optimale, réglez votre PC sur cette résolution.

Comment régler les paramètres d'affichage (OSD) ?

Appuyez sur le bouton Menu en façade. Utilisez les touches pour naviguer : Luminosité, Contraste, Volume, Position, Langue, etc. Le menu est disponible en français.

Peut-on monter ce moniteur au mur ?

Oui, le moniteur est compatible avec une fixation VESA 75x75 mm. Retirez le pied et fixez le support mural adapté (non fourni). Respectez les consignes de sécurité.

Que faire si l'écran tactile ne répond pas ?

Vérifiez que le câble USB est bien connecté et que les pilotes sont installés. Redémarrez le PC. Si le problème persiste, recalibrez l'écran via le logiciel fourni.

Quelle est la consommation électrique en veille ?

En mode de gestion d'énergie (VESA DPMS), la consommation est inférieure à 2 W. En utilisation normale, elle est d'environ 23 W.

Où trouver le guide d'utilisation complet ?

Le guide de démarrage rapide est fourni dans la boîte. La notice complète au format PDF est disponible gratuitement sur le site notice-facile.com pour ce modèle.

MODE D'EMPLOI PROLITE T1530SR-2 IIYAMA

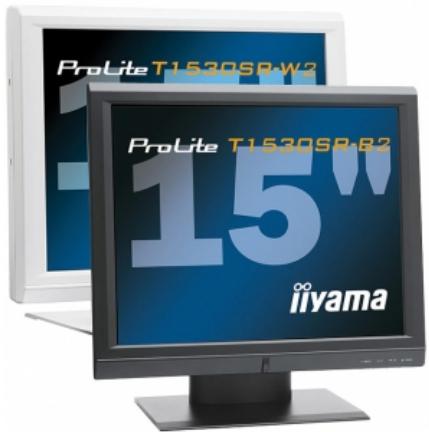

Le ProLite T1530SR-2 est le résultat de la technologie résistive la plus récente 5 fils (5-Wire Resistive). Avec le rapport performance/prix idéal pour le budget d'un usager consciencieux, il fait aussi preuve de très bonne qualité supportée par les paramètres techniques avancés. L'écran a été équipé d'un double connecteur informatique de type DVI et VGA mais dispose aussi de la connexion via les ports USB et RS-232, ce qui lui permet d'assurer plus de flexibilité au niveau de la connectique. Monté sur un support solide avec un pied qui permet d'ajuster l'angle d'inclinaison, il peut également être installé sur un support mural. Le ProLite T1530SR-2 est disponible en version noire et ivoire du bezel.

Matrice	TN
Diagonal	15"
Technologie tactile	résistive
Transparence de la lumière	80%
Surface de travail (H x L)	228.1 x 304.1 mm; 9" x 12"
Temps de réponse	16 ms
Contraste	500: 1 avec l'écran tactile
Luminosité	200 cd/m2avec l'écran tactile
Angle de vision	horizontal/vertical: 120°/100°; droit/gauche: 60°/60°; en avant/en arrêté: 40°/60°
Affichage des couleurs	16.2 million
Taille du pixel (hor. x vert.)	0.297 x 0.297 mm
Résolution native	1024 x 768 (0.8 megapixel)
Fréquence horizontal	31 - 60 KHz
Fréquence verticale	60 - 75 Hz
Largeur de la bande passante	80 MHz
Entrée analogique	D-Sub
Entrée digitale	DVI-D
Interface	RS-232C, USB
Synchronisation	Separate Sync
Plug & play	VESA DDC2BTM
Haut-parleurs	2 x 1 W (Stereo)
Accessoires fournis	Adaptateur d'alimentation, cable d'alimentation, cable D-Sub, cable DVI-D, cable RS-232C, cable audio, cable USB, Pilote pour ecran tactile (CD-ROM), Guide de démarriage rapide, Guide de sutureté
Apple - Mac	OSX
Boutons de contrôle	Menu OSD (On-Screen-Display) dans 7 langues (EN, DE, ES, FR, IT, JP, Chinois) et 5 boutons de contrôle en façade (Menu, Luminosité, Volume, Entrée, Alimentation)
Paramètres régables	Luminosité, contraste, volume, ajustage automatique, position Horizontale et Verticale, langue du menu OSD, horloge, phase, réglage de la couleur, retour aux réglages d'usine
Pilotes	Windows (Vista, XP, 9X, 2000, CE, NT4), Linux, Mac OSX, DOS
Sécurité	CE, TÜV-SUD
Alimentation	DC12V, 4A
Bloc d'alimentation	externe
Puissance d'utilisation	max. 23 W in normal use; max. 2 W in Power management mode
De gestion de l'alimentation	VESA DPMS
Norme VESA	75 mm x 75 mm
Angle d'inclinaison	90° vers le haut; 5° vers le bas
Dimensions L x H x P	351 x 314.5 x 140 mm
Poids	4.3 kg
Le ratio d'aspect	4:3

Toutes les marques nommées sur ce site sont des marques déposées. iiyama ne pourra être tenu responsable d'éventuelles erreurs ou omissions contenues sur ce site. Tous les écrans LCD iiyama sont conformes à la norme ISO 13406-2 pour ce qui concerne les défauts de pixel.
