Qu'est-ce que le TP-LINK PA4015 ?
Le TP-LINK PA4015 est un adaptateur CPL (Courant Porteur en Ligne) qui permet de transmettre des données via le réseau électrique de votre maison, offrant une solution pratique pour étendre votre connexion Internet.
Comment installer le TP-LINK PA4015 ?
Pour installer le TP-LINK PA4015, branchez l'un des adaptateurs sur une prise électrique près de votre routeur et connectez-le à ce dernier avec un câble Ethernet. Ensuite, branchez le second adaptateur dans la pièce où vous souhaitez avoir Internet et connectez-le à votre appareil.
Que faire si l'indicateur LED ne s'allume pas ?
Si l'indicateur LED ne s'allume pas, vérifiez que l'adaptateur est correctement branché et que la prise fonctionne. Essayez une autre prise électrique si nécessaire.
Comment réinitialiser le TP-LINK PA4015 ?
Pour réinitialiser le TP-LINK PA4015, appuyez sur le bouton de réinitialisation (Reset) situé sur l'adaptateur pendant environ 5 secondes jusqu'à ce que les LEDs clignotent. Cela rétablira les paramètres d'usine.
Pourquoi la connexion est-elle lente ?
La connexion peut être lente en raison d'une mauvaise qualité du réseau électrique, de la distance entre les adaptateurs ou d'interférences d'autres appareils électriques. Assurez-vous que les adaptateurs sont sur le même circuit électrique pour de meilleures performances.
Puis-je utiliser plusieurs adaptateurs PA4015 sur le même réseau ?
Oui, vous pouvez utiliser plusieurs adaptateurs PA4015 sur le même réseau. Assurez-vous simplement de les coupler en appuyant sur le bouton de couplage sur chaque adaptateur.
Quelles sont les limites de distance pour le TP-LINK PA4015 ?
Le TP-LINK PA4015 fonctionne généralement sur une distance maximale de 300 mètres dans un environnement domestique, mais la performance peut varier en fonction de la qualité de votre réseau électrique.
Le TP-LINK PA4015 est-il compatible avec d'autres marques ?
Oui, le TP-LINK PA4015 est compatible avec d'autres adaptateurs CPL d'autres marques, tant qu'ils respectent les normes CPL. Cependant, certaines fonctionnalités, comme le couplage, peuvent ne pas être disponibles.
Comment améliorer la performance du TP-LINK PA4015 ?
Pour améliorer la performance, évitez de brancher l'adaptateur sur des multiprises ou des rallonges, utilisez-le sur le même circuit électrique, et éloignez-le d'autres appareils électroniques pouvant causer des interférences.

MODE D'EMPLOI PA4015 TP-LINK

électrique et vous perdez le bénéfice de la garantie. Si vous souhaitez une assistance, merci de nous contacter.

Eviter tout contact avec l'eau, éviter les endroits humides.

EN 55022:2010 EN 55024:2010 EN 61000-3-2:2006+A1:2009+A2:2009 EN 61000-3-3:2008 EN 50412-2-1:2005 EN60950-1:2006+A11:2009+A1:2010+A12:2011 Le produit porte la marque CE :

Personne responsable de cette déclaration :

Cet adaptateur CPL supporte des débits allant jusqu'à 500Mbps au travers du circuit électrique de la maison, les applications multimédia peuvent être aisément supportées dans toute la maison en plus de l'accès internet. Cet adaptateur CPL utilise les lignes électriques installées dans une maison comme une voie de circulation pour transmettre les données numériques, la voix, le son et l'image entre appareils. Pour garantir la sécurité des communications et les des applications multimédias, cet adaptateur CPL implémente un chiffrement AES sur 128bits Le nouvel adaptateur CPL TP-LINK TL-PA4015P assure davantage de confort et une meilleure performance de votre réseau domestique avec sa prise électrique intégrée filtrée. Le problème courant de perte d'usage d'une prise électrique est résolu et un autre appareil ou une multiprise peuvent être connectés à l'adaptateur aussi simplement que sur une prise normale. En outre, le débit de données dans le réseau peut être significativement amélioré par le filtre intégré. Avec une configuration minimale, vous pouvez installer et utiliser cet adaptateur CPL en quelques minutes. L'adaptateur ajoute deux fonctions utiles : 1． Association d'un nouvel adaptateur au réseau existant via le bouton Pair. 2． Réinitialisation aux paramètres par défaut via l'utilitaire d'administration.

3. Ne placez pas ou n'utilisez pas cet appareil à côté d'une source de chaleur.

6. N'obstruez pas les ouïes de ventilation de cet appareil, une circulation d'air insuffisante l'abimerait.

7. Ne rien poser sur cet appareil. 8. Branchez cet appareil directement dans une prise électrique délivrant une tension alternative comprise entre 100 et 240 V. N'utilisez pas de rallonge électrique entre cet appareil et la prise électrique. 9. Quand vous connectez cet appareil dans une prise électrique, assurez-vous que cette dernière est en bon état et qu'il n'y a pas de fuite de GAZ. 10. Placez les cordons électriques et réseau correctement afin d'éviter que des personnes trébuchent ou ne marchent dessus. 11. Cet appareil doit être relié à un réseau électrique conforme aux indications mentionnées sur son étiquette. Si vous n'êtes pas certain des caractéristiques du réseau électrique, consultez un technicien compétent sur le sujet. 12. Débranchez cet appareil du réseau électrique et confiez-le à des personnes qualifiées dans les conditions suivantes : ¾ Si du liquide à été renversé sur l'appareil. ¾ Si l'appareil a été exposé à la pluie ou à l'eau. 13. Débranchez l'appareil de la prise électrique avant de le nettoyer. Utilisez un chiffon très légèrement humide pour le nettoyer. N'utilisez pas de liquides ou d'aérosols de nettoyage. 14. Les références du fusible sont : T4AL250V. Pour éviter d'abimer le produit, merci de ne pas remplacer le fusible. 15. Température de fonctionnement : entre 0°C et 40°C (32°F et 104°F). 16. Température de stockage : entre -40°C et 70°C (-40°F et 158°F).

La section ci-après décrit les instructions de connexion et le mécanisme de connexion matérielle.

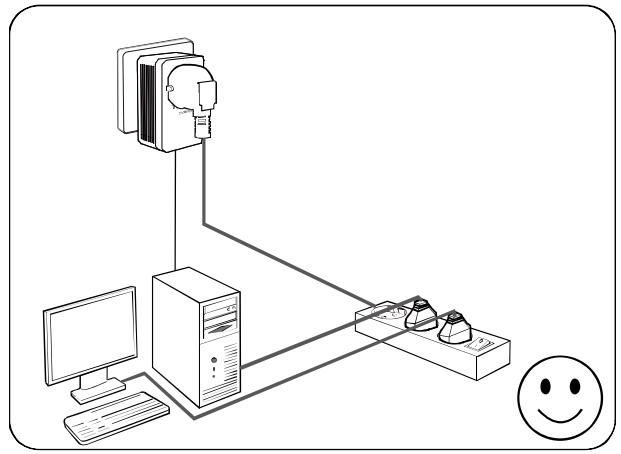

Instructions de Connexion

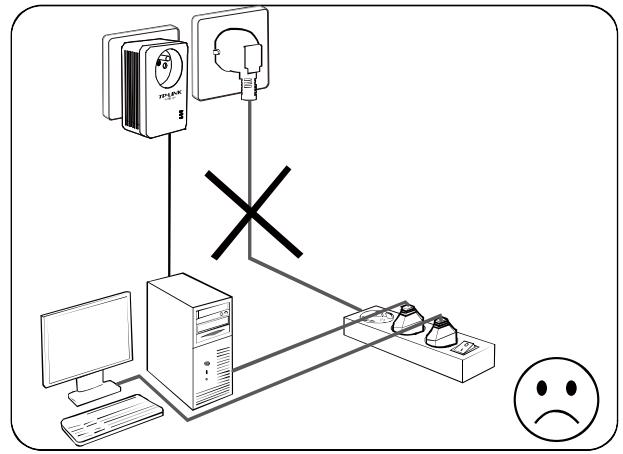

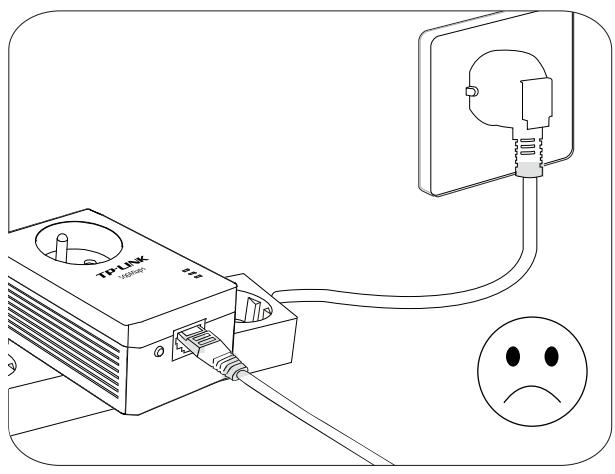

Connectez l'adaptateur CPL directement dans une prise électrique et non dans une multiprise.

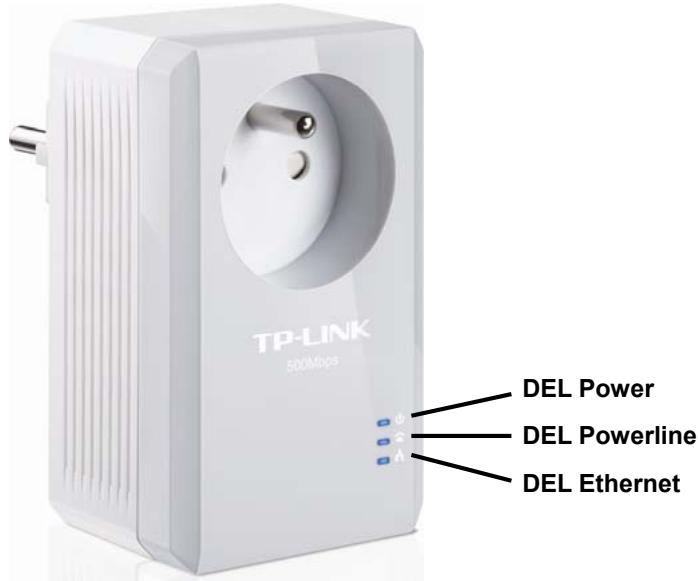

2． Connecter l'autre extrémité du cordon Ethernet (RJ45) au port Ethernet de votre ordinateur. 3． Brancher l'adaptateur CPL à une prise électrique proche de votre ordinateur. 4． Mettre votre ordinateur sous tension. 5． Vérifiez et confirmez que la DEL Power CPL sont Allumées.

ainsi que la DEL Ethernet

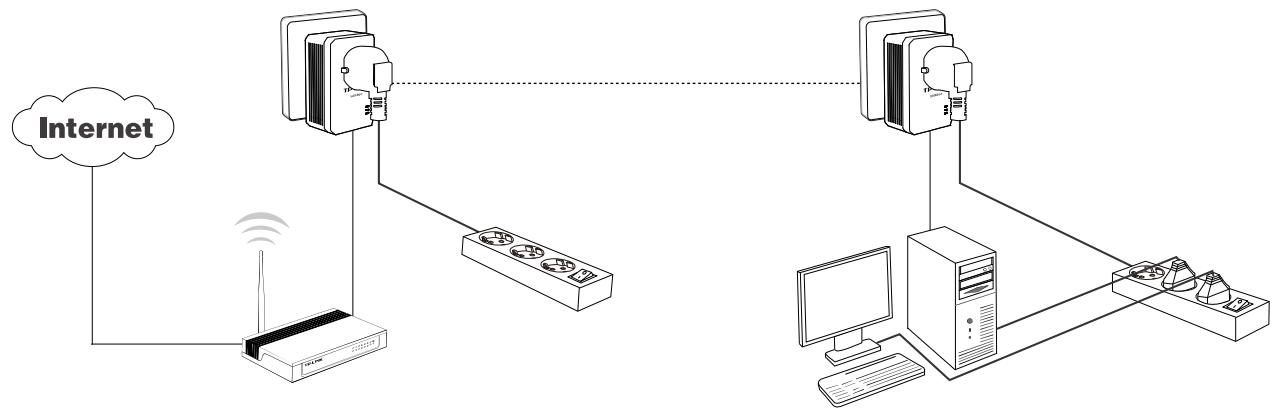

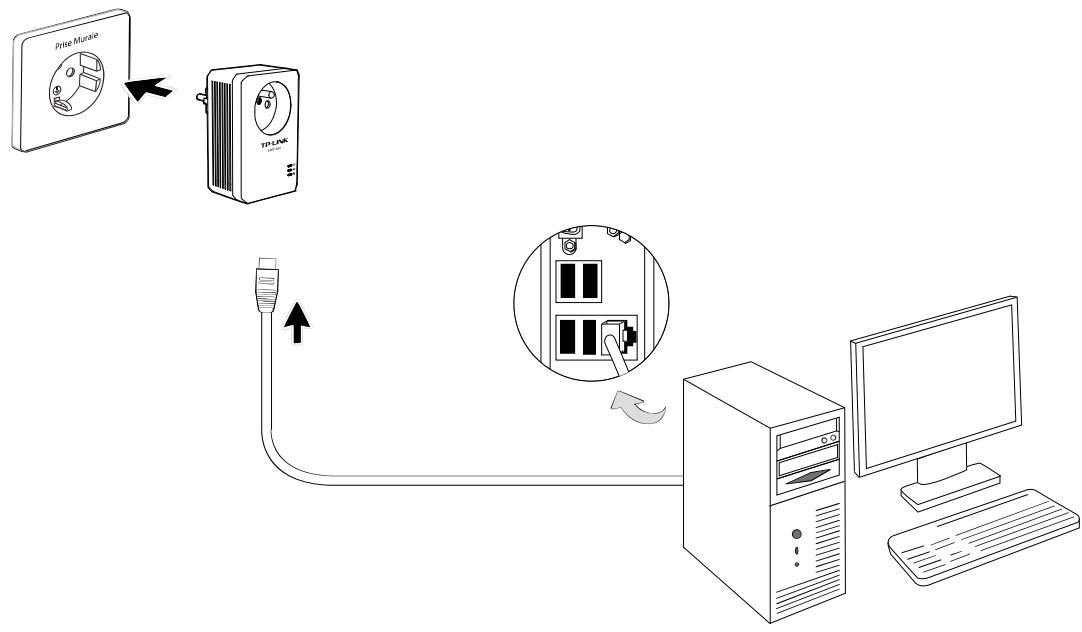

Le mécanisme de connexion matérielle est montré ci-après :

3． Brancher l'adaptateur CPL à une prise électrique proche de votre routeur. 4． Mettre votre routeur sous tension. 5． Vérifiez et confirmez que les DEL : Power l'adaptateur CPL sont Allumées.

Le mécanisme de connexion matérielle est montré ci-après :

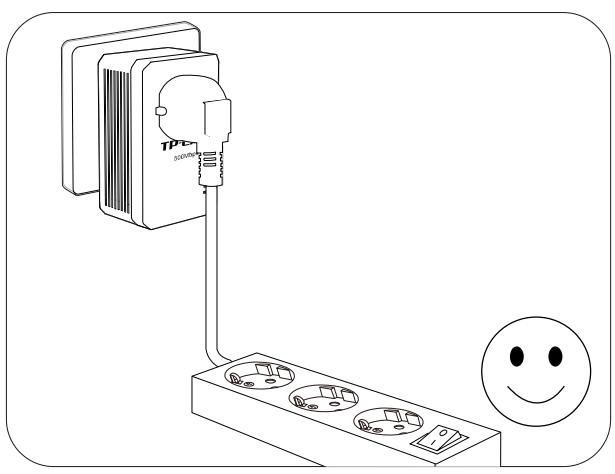

Si la prise électrique ou le cordon d'alimentation de l'appareil sont utilisés comme interrupteur, ils doivent rester facilement accessibles, Les autres prises électriques de votre réseau électrique, peuvent être utilisées normalement sans interférences dues au réseau CPL.

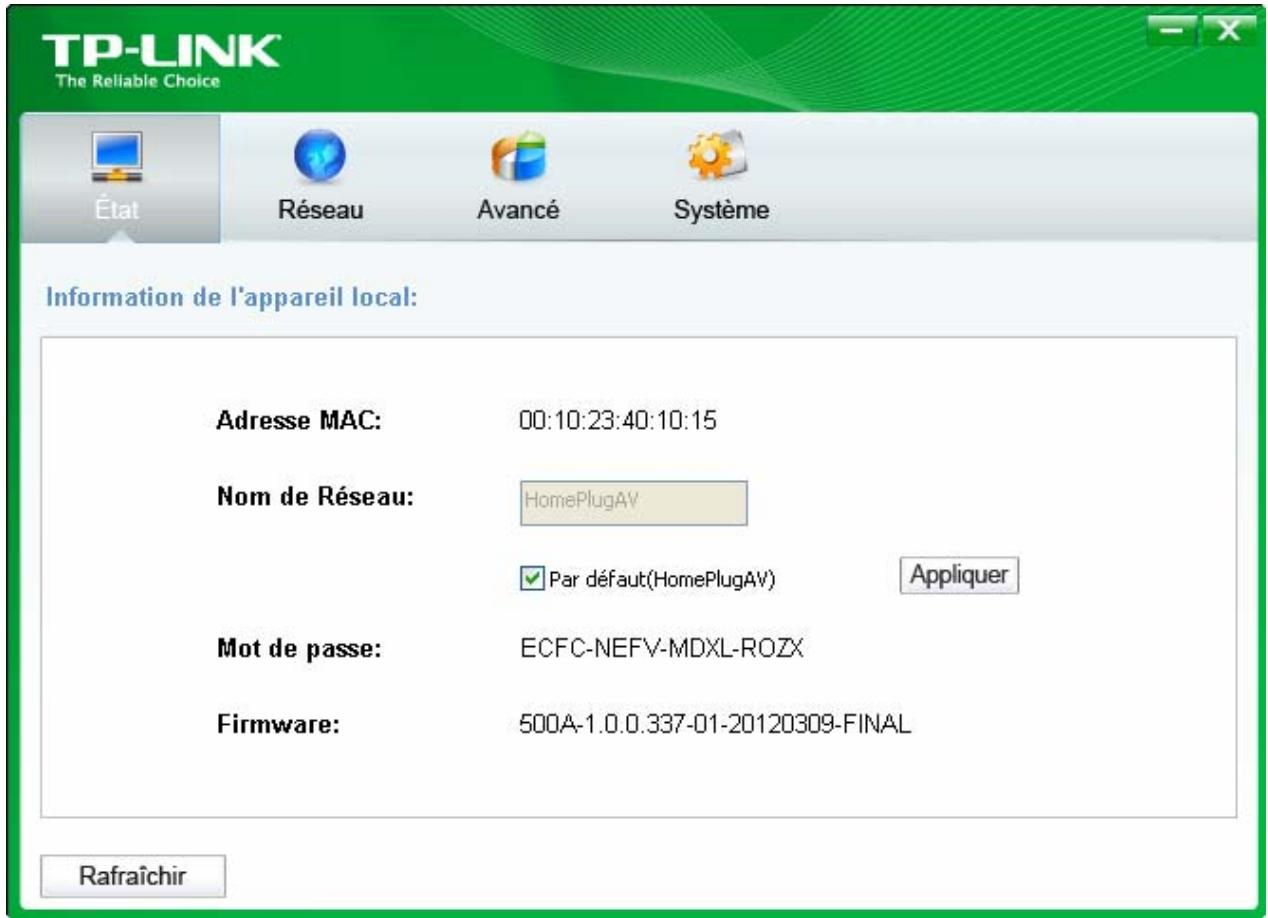

située sur votre bureau Windows, l'écran suivant va

Faites un double clic sur l'icône s'afficher. L'utilitaire d'administration comporte quatre onglets : ''Etat'', ''Réseau'', ''Avancé'' et ''Système''. (3) Cliquer sur le bouton Appliquer pour activer les paramètres. 14

Modifier. Suivre les indications de la boite de dialogue pour achever la configuration du mot de passe.

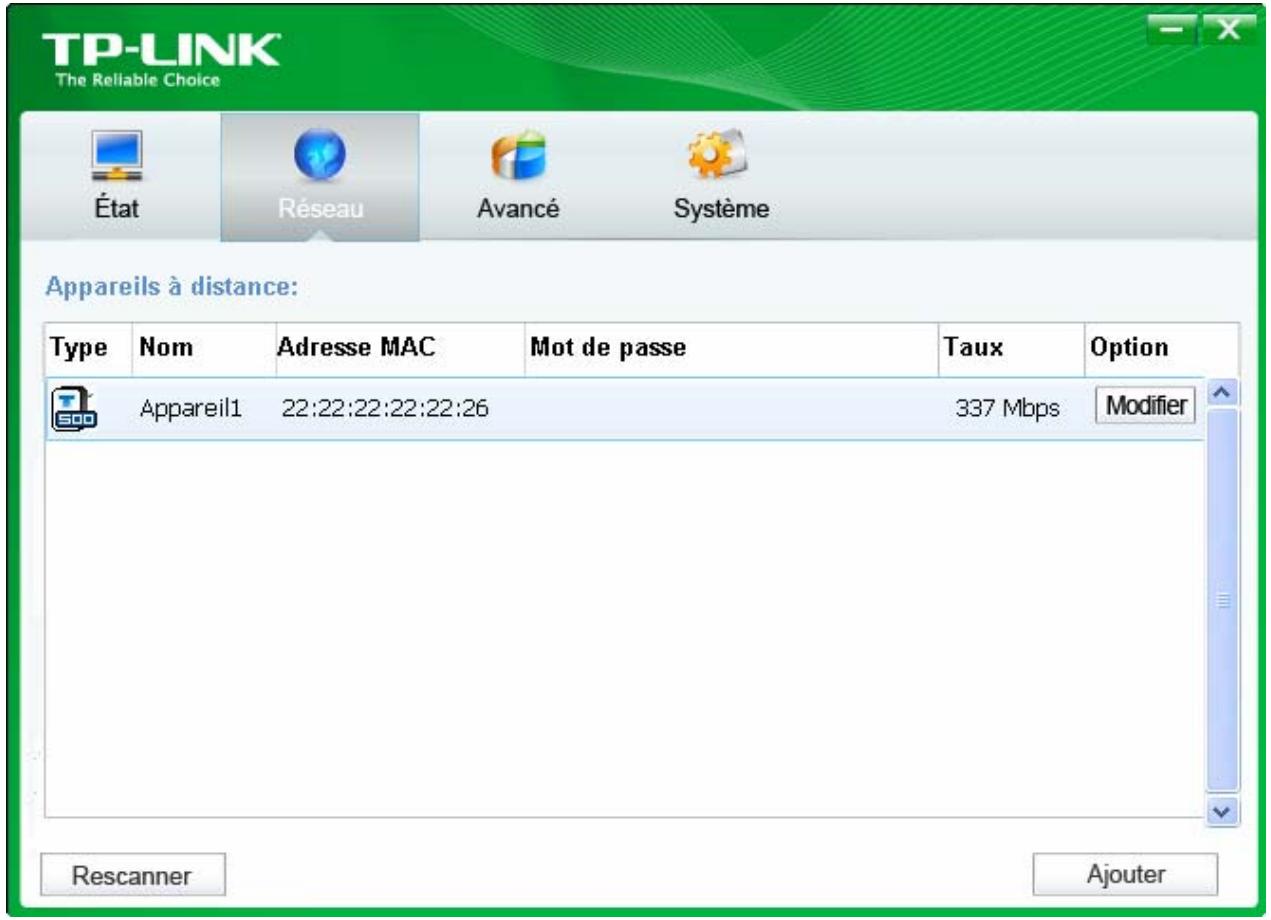

Taux : Affiche le débit actuel pour l'adaptateur CPL.

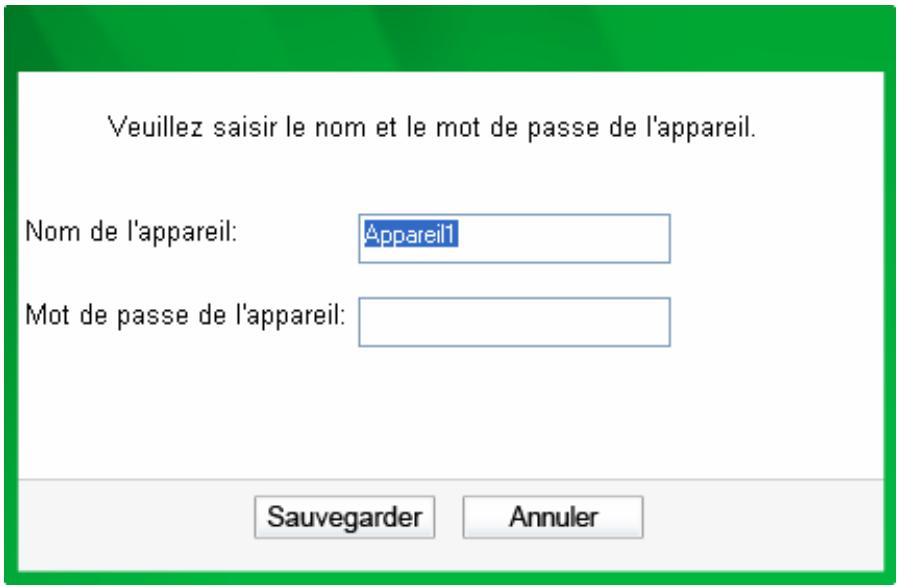

Passe) afin de définir le nom de réseau de cet appareil sur l'onglet Système. Pour modifier le nom de l'adaptateur distant ou entrer son mot de passe, merci de suivre les étapes ci-après : (1) Choisir l'appareil voulu et cliquer sur le bouton Modifier pour afficher le dialogue suivant.

(2) Entrer un nouveau nom pour l'adaptateur et entrer son Mot de Passe (notez bien le format du

Mot de Passe). Le Mot de Passe peut-être trouvé à l'arrière de l'adaptateur. (3) Cliquer sur le bouton Sauvegarder pour activer les paramètres.

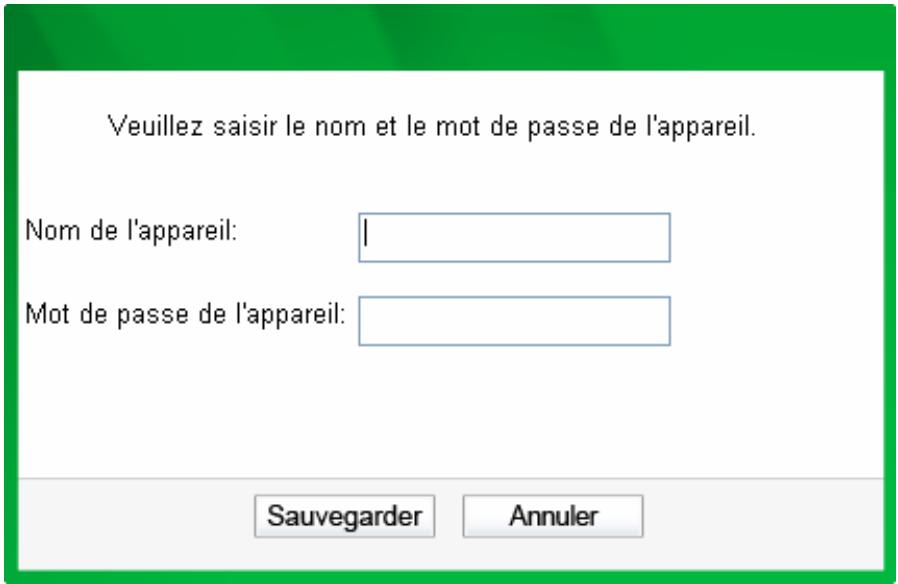

Le Mot de Passe n'est pas nécessaire pour renommer l'adaptateur. 4.2.2 Cliquer sur le bouton Ajouter pour afficher la boite de dialogue suivante. Cette boite de dialogue vous permet d'entrer les noms et mot de passe des adaptateurs choisis. Notez que l'adaptateur CPL doit être physiquement branché au réseau électrique sur lequel le réseau CPL est actif. Entrez votre Nom de l'appareil et Mot de passe de l'appareil (notez bien le format du Mot de Passe) et cliquer sur le bouton Sauvegarder afin d'activer les modifications.

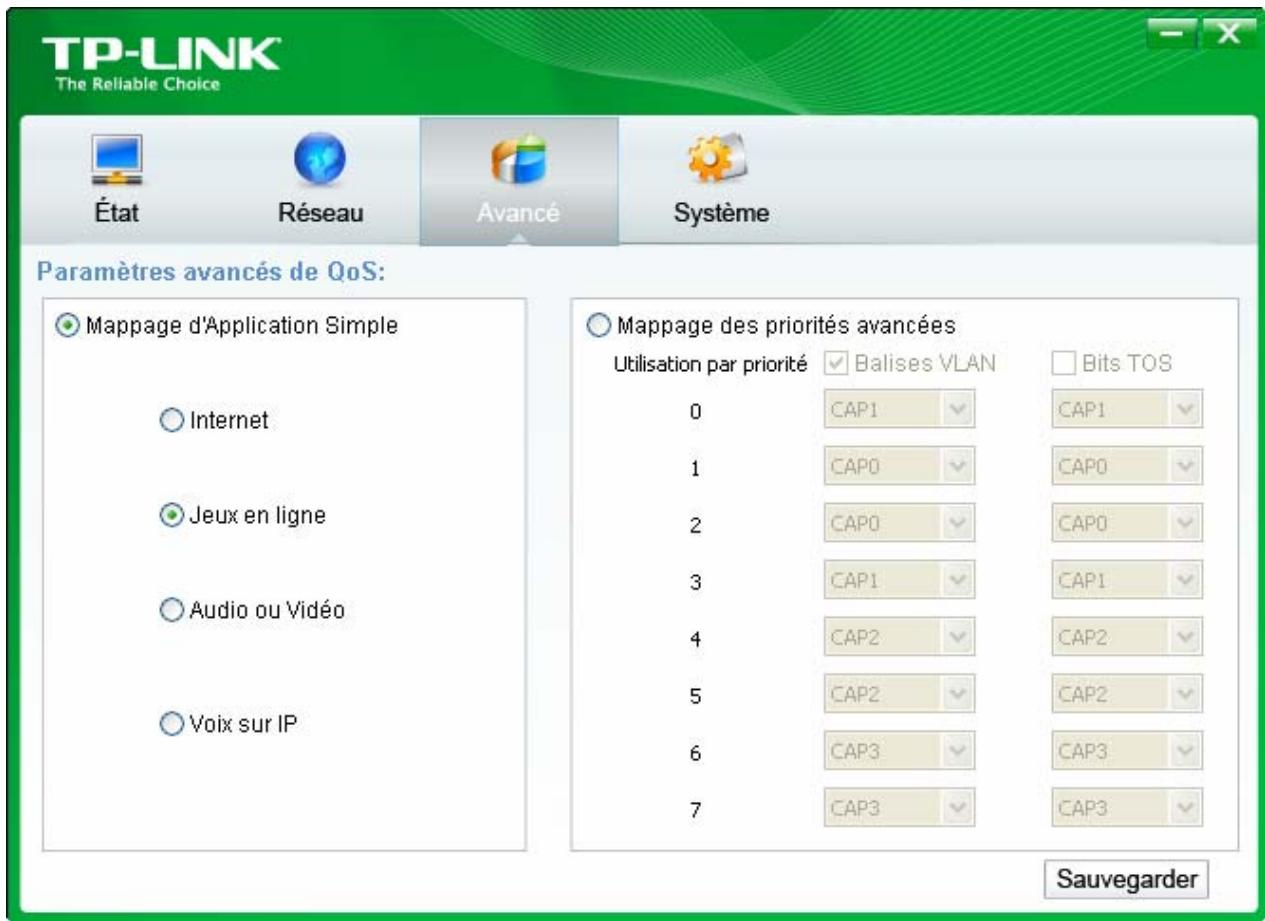

(de 0 à 7) niveaux de "priorités utilisateur". Les adaptateurs CPL répondant à la norme

HomePlugAV permettent 4 niveaux de "priorité de canal d'accès" (CAP : de 0 à 3). Ainsi donc, les 8 niveaux de priorité des balises Vlan doivent être répartis entre les 4 niveaux de priorité CAP, Le niveau 3 étant celui disposant de la plus haute priorité et 0 étant celui de la plus basse priorité. La priorité CAP 3 devrait être utilisée pour la voix et les trames d'administration réseau, CAP2 est utilisée pour la diffusion de Vidéos tandis que CAP 1 et 0 sont utilisés pour les données. Affecter les balises VLAN aux niveaux CAP est effectué aisément en utilisant la fonction ''Priority Mapping'' sur l'onglet QoS.

élevée et CAP 0 la plus basse. Les valeurs affectées aux balises VLAN sont les valeurs par défaut lors du premier réglage.

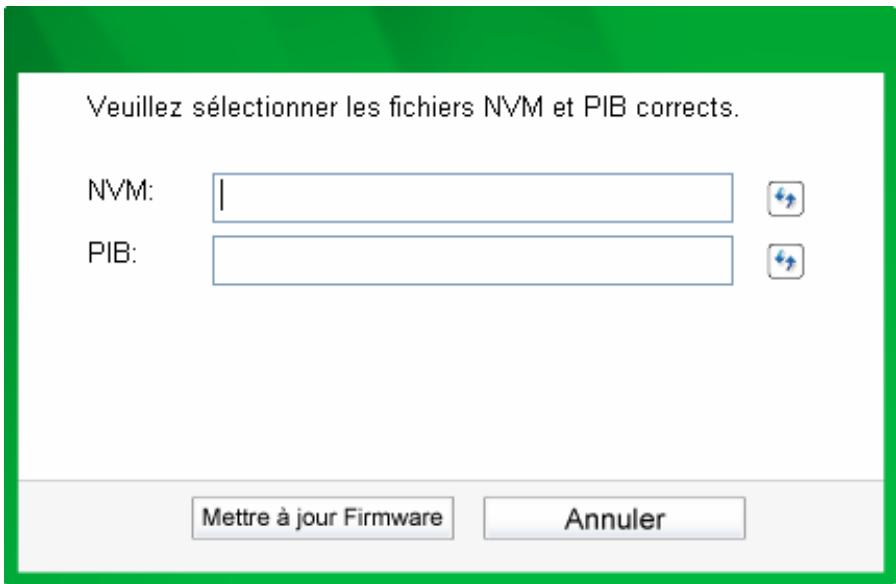

Pour mettre à jour le firmware de l'adaptateur, suivez ces instructions :

Téléchargez le fichier PIB et le fichier Firmware depuis le site TP-LINK (www.tp-link.fr).

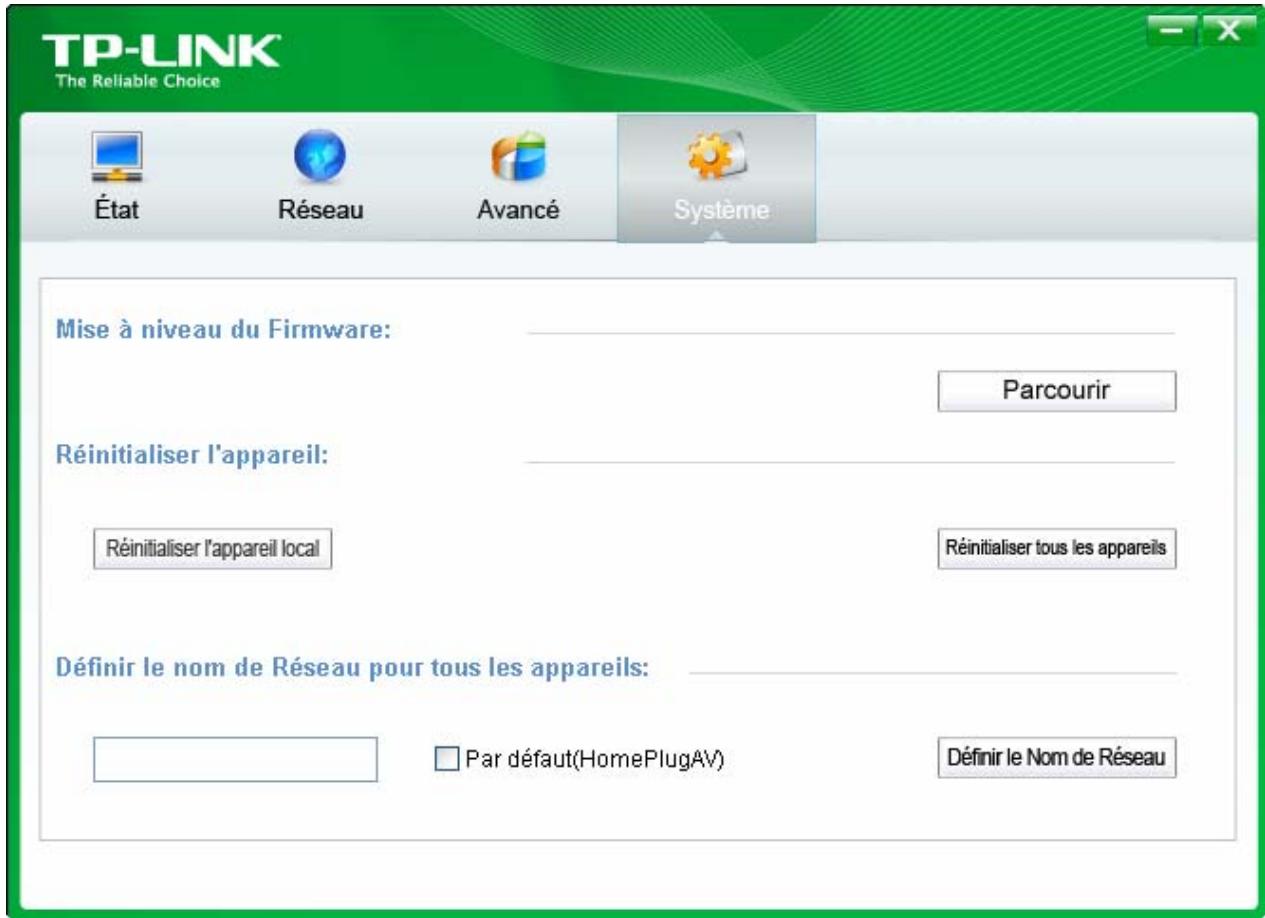

Tous les adaptateurs CPL sont livrés avec un nom de réseau CPL par défaut qui est normalement

“HomePlugAV”. Pour définir le nom de réseau CPL pour tous les appareils de ce réseau, Saisir le nom dans le champ adéquat puis cliquer sur le bouton Définir le Nom de Réseau pour appliquer le réglage.

Chaque adaptateur CPL de votre réseau CPL domestique DOIT avoir le même mot de passe réseau pour que ce réseau domestique soit fonctionnel.

Le bouton Pair vous permet de configurer une liaison CPL sécurisée avec un autre adaptateur

CPL conforme à la norme HomePlug AV supportant lui aussi la fonction Pair (Appairage).

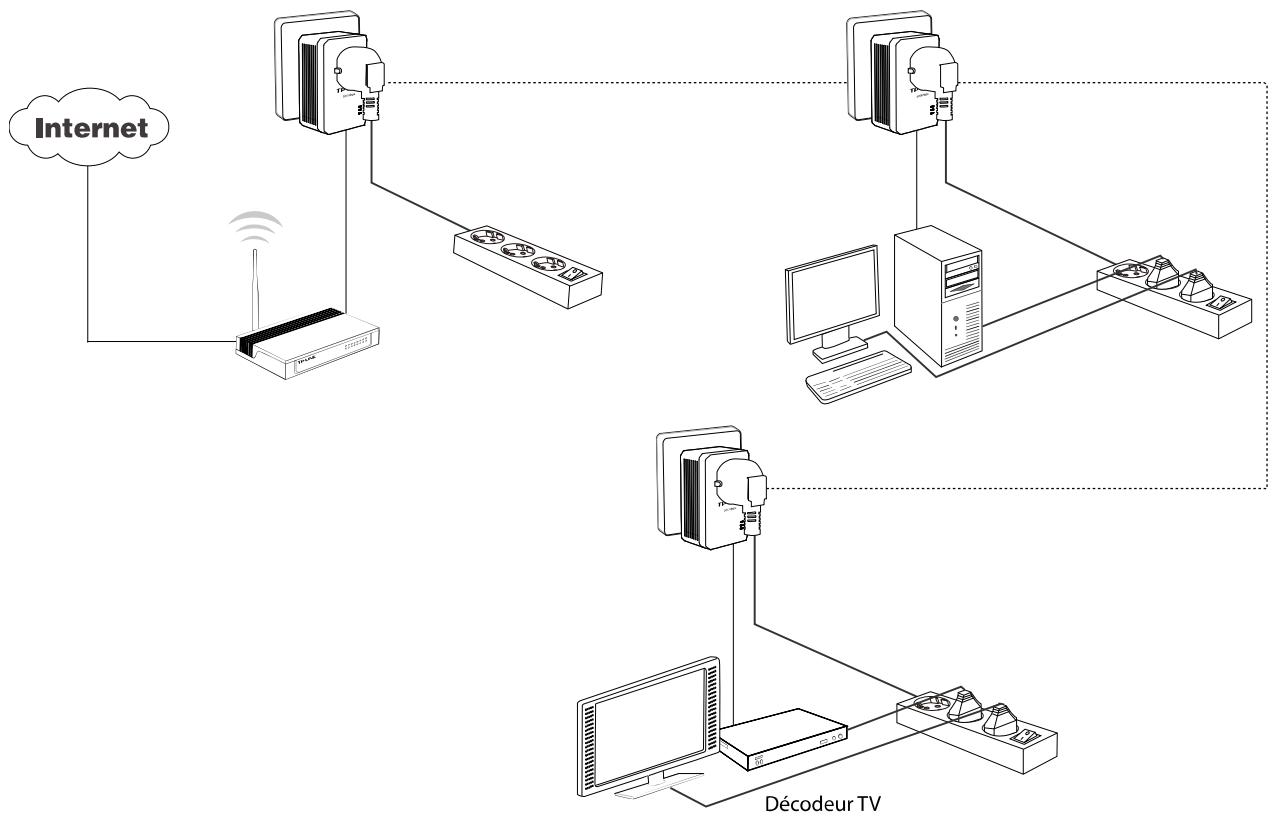

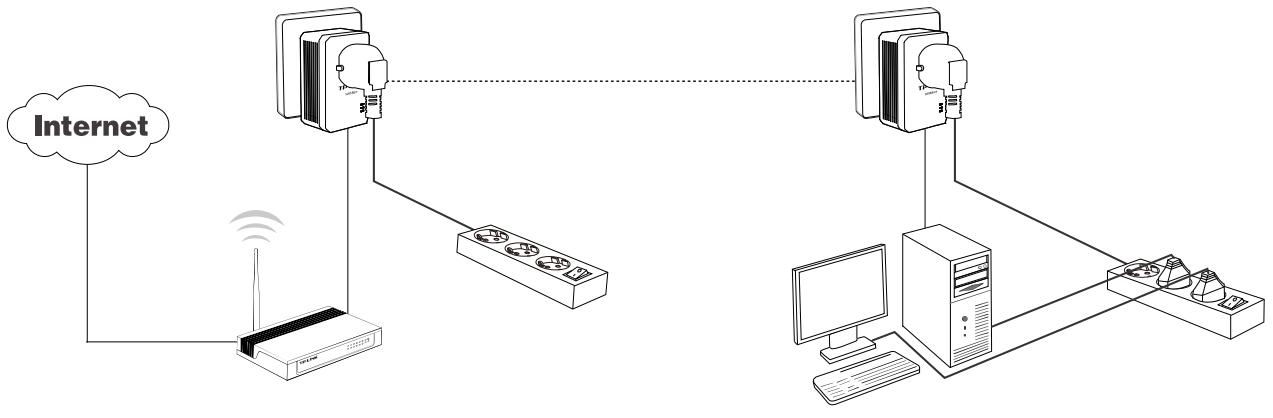

Configurer un réseau CPL AV sécurisé avec le bouton d'appairage

Etape 2. Appuyer sur le bouton Pair de l'adaptateur CPL B pendant 1 seconde, la DEL Power va se mettre à clignoter. (Ceci doit être fait moins de 120 secondes après l'étape 1). Etape 3. Attendez environ 60 secondes tandis que vos adaptateurs A et B s'apparient. La DEL Power va cesser de clignoter sur chacun des deux adaptateurs et va rester allumée quand la connexion sera faite.

Etape 2. Attendre la fin de la réinitialisation.
