Type de produit	Adaptateur CPL
Marque	TP-Link
Modèle	PA411KIT
Débit maximal	500 Mbps
Standard réseau	IEEE 802.3, IEEE 802.3u, HomePlug AV
Ports	1 port Ethernet RJ45 10/100 Mbps
Bouton	Bouton Pair pour sécuriser le réseau
Prise intégrée	Oui (prise femelle)
Voyants	LED Power, LED PLC, LED Ethernet
Dimensions	environ 95 x 56 x 29 mm
Poids	environ 150 g
Alimentation	100-240 VAC, 50/60 Hz
Consommation électrique	< 5 W
Température de fonctionnement	0 °C à 40 °C
Humidité	10 % à 90 % sans condensation
Sécurité	Cryptage AES 128 bits
Compatible avec	Tous les adaptateurs CPL HomePlug AV
Contenu du kit	2 adaptateurs, câble Ethernet, guide d'installation
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de solvants
Sécurité d'utilisation	Ne pas ouvrir l'appareil ; débrancher avant nettoyage
Pièces détachées et réparabilité	Non disponibles ; appareil non réparable par l'utilisateur
Recyclage	Respecter la réglementation DEEE

FOIRE AUX QUESTIONS - PA411KIT TP-LINK

Comment installer l'adaptateur CPL TP-Link PA411KIT ?

Pour installer, branchez un adaptateur près de votre routeur et reliez-le via câble Ethernet. Branchez le second adaptateur dans la pièce souhaitée. Appuyez sur le bouton Pair de chaque adaptateur pour les associer. Les voyants PLC doivent s'allumer fixement.

Que faire si le voyant Power ne s'allume pas ?

Vérifiez que l'adaptateur est correctement branché sur une prise électrique fonctionnelle. Si le voyant reste éteint, l'adaptateur est peut-être défectueux. Contactez le support technique.

Comment sécuriser mon réseau CPL ?

Utilisez le bouton Pair pour créer un réseau sécurisé avec cryptage AES 128 bits. Pour personnaliser la clé, utilisez le logiciel TP-Link Powerline Utility sur ordinateur.

Puis-je utiliser le PA411KIT avec d'autres marques d'adaptateurs CPL ?

Oui, s'ils sont compatibles HomePlug AV. La compatibilité est garantie pour les adaptateurs respectant la norme HomePlug AV. Les fonctions avancées peuvent ne pas être disponibles.

Quelle est la distance maximale entre deux adaptateurs CPL ?

Le réseau CPL peut fonctionner jusqu'à 300 mètres sur le circuit électrique, mais la distance effective dépend de la qualité du câblage et des interférences. Pour de meilleures performances, évitez les multiprises.

Que faire si le débit est faible ?

Vérifiez que les adaptateurs sont branchés directement sur une prise murale, pas sur une multiprise. Évitez les interférences d'appareils électriques. Utilisez le logiciel de diagnostic pour tester la qualité du signal.

Comment réinitialiser l'adaptateur PA411KIT ?

Maintenez enfoncé le bouton Pair pendant environ 10 secondes jusqu'à ce que les voyants clignotent. L'adaptateur revient aux paramètres d'usine et devra être réassocié.

L'adaptateur fonctionne-t-il avec une multiprise ?

Il est recommandé de brancher l'adaptateur directement sur une prise murale. Les multiprises peuvent filtrer le signal CPL et réduire les performances. Utilisez une prise directe si possible.

Comment ajouter un nouvel adaptateur CPL à mon réseau existant ?

Branchez le nouvel adaptateur près de l'un des adaptateurs existants. Appuyez sur le bouton Pair d'un adaptateur existant pendant 2 secondes, puis sur le bouton Pair du nouveau dans les 2 minutes. Les voyants PLC confirment l'association.

Que faire si le voyant PLC clignote ou est éteint ?

Un voyant PLC clignotant indique une mauvaise qualité de liaison. Essayez de déplacer l'adaptateur vers une autre prise. S'il est éteint, les adaptateurs ne sont pas associés. Répétez la procédure d'appairage.

MODE D'EMPLOI PA411KIT TP-LINK

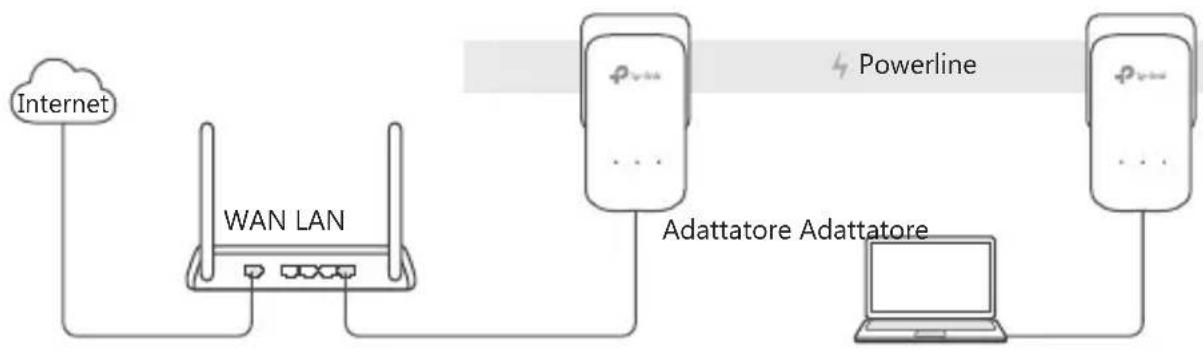

1. Connecter l'un des adaptateurs au port LAN de votre routeur à l'aide d'un cordon Ethernet.
2. Brancher l'autre adaptateur à une prise reliée au même circuit électrique.
3. Attendre que la DEL CPL ⏚ de chaque adaptateur s'allume.
4. Connecter votre ordinateur à l'adaptateur à l'aide d'un cordon Ethernet.
5. Appréciez!

Plus : Pour ajouter d'autres adaptateurs ou extenseurs CPL utilisant leurs paramètres par défaut, branchez les simplement au même circuit électrique.

Français

Attention

• Ne pas brancher les adaptateurs CPL à une multiprise mais directement à des prises électriques.
• Pour les adaptateurs avec prise gigogne, brancher les multiprises sur la prise femelle des adaptateurs CPL.

Sécuriser le réseau CPL à l'aide du bouton Pair

Astuces : Nous vous recommandons de brancher les adaptateurs l'un à côté de l'autre pour les appairer.

Paramétrer un réseau sécurisé :

1 Appuyer sur le bouton Pair d'un des adaptateurs pendant 1 seconde

2 Dans les deux minutes, appuyer sur le bouton Pair de l'autre adaptateur pendant 1 seconde.

3 Terminé.

Si vous avez plus de deux adaptateurs CPL, répéter les étapes ci-dessous pour chaque adaptateur à configurer :

1 Appuyer sur le bouton Pair d'un des adaptateurs du réseau sécurisé pendant 1 seconde

2 Dans les deux minutes, appuyer sur le bouton Pair de l'adaptateur à ajouter au réseau pendant 1 seconde.

3 Terminé.

FAQ (Questions Fréquentes)

Q1. Comment réinitialiser mon adaptateur CPL ?

R1. L'adaptateur CPL étant branché à une prise électrique, maintenir appuyé le bouton Pair jusqu'à ce que la DEL d'alimentation s'éteigne brièvement.

R2. Utiliser l'utilitaire tpPLC pour réinitialiser l'adaptateur CPL.

Français

Q2. Comment dépanner l'absence d'accès à internet via mon réseau CPL ?
R1. Assurez vous que tous les adaptateurs CPL sont sur le même circuit électrique.
R2. Assurez vous que toutes les DELs CPL 📁 sont allumées. Si ce n'est pas le cas réappairez adaptateurs et extenseurs.
R3. Assurez vous que toutes les connexions physiques sont correctement réalisées.
R4. Vérifiez que la connexion internet est fonctionnelle par une connexion directe de l'ordinateur au modem/routeur.
R5. Assurez vous que votre ordinateur est dans le même sous réseau (adresse IP) que votre routeur.
Q3. Que faire si des adaptateurs CPL appairés ne se reconnectent pas quand je les déplace ?
R1. Essayer de les connecter sur d'autres prises électriques du même circuit.
R2. Essayez de le réappairer, et assurez vous que la DEL CPL est allumée.
R3. Vérifier les éventuelles interférences, telles un séchoir, un climatiseur ou tout autre appareil domestique qui serait trop proche des adaptateurs CPL. Brancher l'appareil domestique à la prise femelle de l'adaptateur (S'il est pourvu d'une prise gigogne) pour filtrer tout bruit électronique éventuel.

Des configurations plus évoluées, telles la mise à jour du firmware ou le paramétrage de la QoS, peuvent être réalisées via l'utilitaire tpPLC. Vous pouvez installer l'utilitaire tpPLC après téléchargement depuis le site WEB TP-Link.

Plug and Play

TP-Link par la présente déclare que cet appareil est conforme aux exigences essentielles et autres dispositions pertinentes des directives 2014/30/UE, 2014/35/UE, 2009/125/CE et 2011/65/UE.

La déclaration CE de conformité originelle peut être trouvée à l'adresse http://www.tp-link.com/en/ce.

Italiano

Consignes de sécurité

• Maintenir l'appareil à l'écart de l'eau, du feu, de l'humidité ou de tout environnement chaud.
• Ne pas tenter de démonter, réparer ou modifier l'appareil.

• La prise de courant doit être facilement accessible et se trouver à proximité de l'équipement.

• Pour les CPL avec prise gigogne, brancher la multiprise dans la prise femelle du CPL, en revanche ne pas utiliser cette prise pour y connecter en usage normal un autre CPL.

• Branchez les CPL directement sur les prises murales, et non sur des multiprises.

Merci de lire et de suivre les instructions de sécurité ci-dessus avant d'utiliser l'appareil. Nous ne pouvons garantir qu'aucun accident ou dommage ne se produira en raison d'un usage incorrect de l'appareil. Merci d'utiliser cet appareil avec précaution, le non respect des consignes de sécurité est à vos risques et périls.

Garantie limitée de 3 ans TP-Link

Concerne les produits de marque TP-Link uniquement.

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS.

TP-Link garanti les matériels marqués TP-Link, conditionnés dans un emballage original : contre les défauts matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-Link, pour une durée de TROIS ANS à compter de la date d'achat par l'utilisateur final.
