TL-WPA4530 KIT - Adaptateur CPL TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur CPL (Powerline) kit
Marque	TP-Link
Modèle	TL-WPA4530 KIT
Dimensions (chaque adaptateur)	95 x 56 x 42 mm
Poids (chaque adaptateur)	210 g
Alimentation	Prise électrique intégrée, 100-240 V AC, 50/60 Hz
Consommation électrique	En veille : < 0,5 W ; en fonctionnement : < 3,5 W
Débit maximal (Powerline)	Jusqu'à 1200 Mbps (AV1200)
Ports Ethernet	2 ports RJ45 10/100/1000 Mbps par adaptateur
Portée réseau CPL	Jusqu'à 300 mètres sur circuit électrique
Bouton de couplage (Pair)	Oui, pour sécuriser la connexion
Cryptage	AES 128 bits
Normes réseau	IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, HomePlug AV2
Contenu du kit	2 adaptateurs CPL, 2 câbles Ethernet RJ45, guide d'installation rapide
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec, doux et non pelucheux. Ne pas utiliser de produits abrasifs ou liquides.
Sécurité	Ne pas brancher sur une multiprise avec filtre ; protéger de l'humidité et des températures extrêmes
Pièces détachées et réparabilité	Les adaptateurs ne sont pas réparables par l'utilisateur ; contacter le support TP-Link pour toute panne.
Garantie	2 ans (selon pays)

FOIRE AUX QUESTIONS - TL-WPA4530 KIT TP-LINK

Comment installer le kit CPL TP-Link TL-WPA4530 ?

Branchez le premier adaptateur sur une prise près de votre routeur et reliez-le via un câble Ethernet au routeur. Branchez le second adaptateur dans la pièce souhaitée. Appuyez sur le bouton Pair de chaque adaptateur dans les 2 minutes pour les coupler.

Pourquoi la connexion CPL ne fonctionne-t-elle pas ?

Vérifiez que les adaptateurs sont branchés directement sur une prise murale, sans multiprise avec filtre. Assurez-vous qu'ils sont couplés (LED Powerline allumée). Testez avec un autre câble Ethernet.

Quelle est la vitesse maximale de ce kit ?

Le débit théorique est de 1200 Mbps (AV1200). En pratique, la vitesse dépend de la qualité du circuit électrique et de la distance.

Puis-je utiliser ces adaptateurs avec d'autres marques CPL ?

Oui, s'ils sont compatibles HomePlug AV2. Cependant, le couplage peut être limité ; il est recommandé d'utiliser des adaptateurs de la même marque.

Comment réinitialiser l'adaptateur CPL ?

Maintenez le bouton Pair enfoncé pendant environ 10 secondes jusqu'à ce que la LED clignote. L'adaptateur redémarrera en mode d'usine.

Puis-je brancher plusieurs adaptateurs CPL sur le même réseau ?

Oui, le réseau CPL peut compter jusqu'à 8 adaptateurs en même temps. Chaque adaptateur doit être couplé au même réseau (en appuyant sur Pair).

La LED Powerline ne s'allume pas, que faire ?

Vérifiez que l'adaptateur est bien alimenté (LED Prise allumée). Assurez-vous que les adaptateurs sont sur le même compteur électrique. Si le problème persiste, réinitialisez les deux adaptateurs.

Quelle est la consommation électrique en veille ?

En veille, la consommation est inférieure à 0,5 W par adaptateur, ce qui respecte les normes d'économie d'énergie.

Puis-je utiliser une multiprise pour brancher l'adaptateur CPL ?

Il est conseillé de brancher l'adaptateur directement sur une prise murale. Les multipresses avec filtre peuvent réduire les performances et le signal CPL.

Comment sécuriser mon réseau CPL ?

Le cryptage AES 128 bits est activé automatiquement lors du couplage. Pour ajouter un nouvel adaptateur, il faut appuyer sur Pair, ce qui empêche les accès non autorisés.

MODE D'EMPLOI TL-WPA4530 KIT TP-LINK

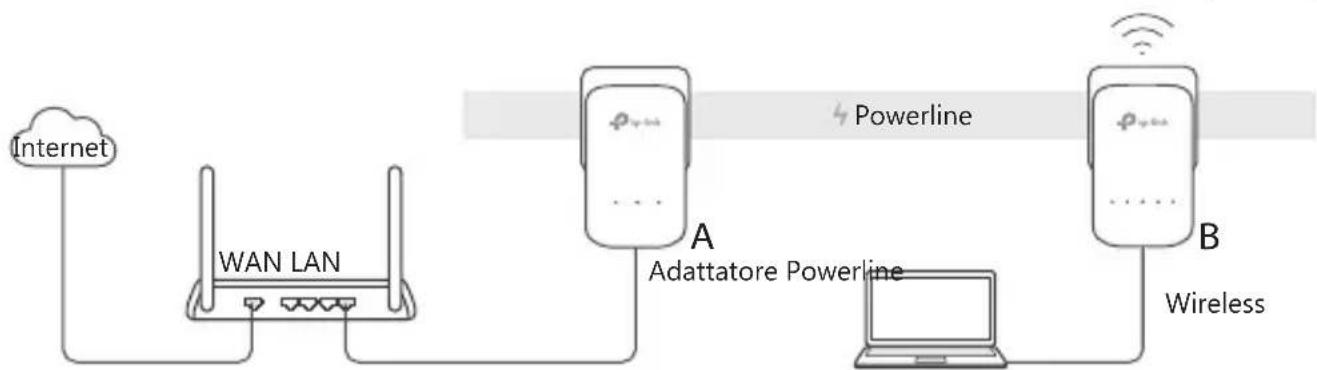

1. Connecter l'adaptateur à un port LAN du routeur à l'aide d'un cordon Ethernet.
2. Brancher les adaptateurs CPL à des prises électriques proches l'une de l'autre et reliées au même circuit électrique.
3. Appairer les adaptateurs CPL.

A. Appuyer sur le bouton Pair de l'adaptateur CPL pendant 1s. La DEL d'alimentation ⏻ se met à clignoter.

* Si la DEL d'alimentation ne clignote pas, appuyer à nouveau.

B. Dans les 2 minutes, appuyer sur le bouton Pair de l'extenseur CPL pendant 1 seconde. La DEL d'alimentation ⏻ se met à clignoter. Quand la DEL CPL ⏱ s'allume, c'est terminé.

Français

1. Repositionner l'extenseur CPL à un autre emplacement. Se connecter au réseau Wi-Fi dont le SSID et le mot de passe sont inscrits sur l'étiquette présente sur le produit.

* Une DEL CPL clignotante ou rouge indique une qualité de signal médiocre. Déplacer l'extenseur sur une autre prise.

1. Appréciez !

Astuces : Vous pouvez ajouter d'autres adaptateurs CPL au réseau CPL en appairant ces appareils.

Attention

- Ne pas brancher les adaptateurs CPL à une multiprise mais directement à des prises électriques.

- Pour les adaptateurs avec prise gigogne, brancher les multiprises sur la prise femelle des adaptateurs CPL.

Copier les paramètres Wi-Fi du routeur à l'extenseur

Si votre routeur supporte la technologie WPS, vous pouvez suivre les étapes suivantes pour copier automatiquement les paramètres Wi-Fi de votre routeur (SSID et mot de passe) vers l'extenseur CPL.

1. Brancher l'extenseur CPL à proximité de votre routeur. Appuyer sur le bouton WPS de votre routeur.
2. Dans les 2 minutes, appuyer sur le bouton Wi-Fi de l'extenseur durant 1 seconde.
3. Quand les DEL Wi-Fi 2.4GHz et 5GHz de l'extenseur clignotent rapidement pendant 3 secondes puis restent allumées, c'est terminé !

* Le Wi-Fi 5 GHz n'est pas disponible sur les produits mono bande. Pour les produits multi bandes, par défaut l'extenseur CPL copie simultanément les paramètres Wi-Fi 2.4 et 5GHz. S'il échoue à copier les deux, c'est sans doute que votre routeur ne peut cloner qu'une gamme de fréquences à la fois. Merci de vérifier le mode d'emploi de votre routeur pour obtenir de l'aide.

Remarque : Les paramètres Wi-Fi peuvent aussi être configurés via l'interface WEB de l'extenseur ou via l'application tpPLC. Vous pouvez télécharger l'app depuis l'Apple Store ou le Google Play store, ou plus simplement scanner le code QR.

FAQ (Questions Fréquentes)

Q1. Comment réinitiallalliser mon adaptateur CPL ?

R. Quand l'extenseur CPL est sous tension, maintenir appuyé son bouton Reset (à l'aide d'une pointe insérée dans la cavité dédiée) jusqu'à ce que toutes les DELs s'éteignent. Quand toutes les DELs s'éteignent puis s'allument à nouveau, la réinitialisation est achevée.

Q2, Comment dépanner l'absence d'accès à Internet vla mon réseau CPL ?

R1. Assurez vous que tous les adaptateurs CPL sont sur le même circuit électrique.

R2. Assurez vous que toutes les DEL CPL 🔒 sont allumées. si ce n'est pas le cas, réappairez adaptateur et extenseur CPL.

R3. Assurez vous que toutes les connexions physiques sont correctement réalisées.

R4. Vérifiez que la connexion internet est fonctionnelle par une connexion directe de l'ordinateur au modem/routeur.

Q3. Que faire si un extenseur CPL appalré avec succès ne se reconnecte pas au réseau CPL quand je le déplace ?

R1. Assurez vous que tous les adaptateurs CPL sont sur le même circuit électrique.

R2. Appairez le à nouveau avec un autre adaptateur ou extenseur, assurez vous que la DEL CPL est allumée avant de le déplacer ?

R3. Vérifiez toute source d'interférence, tel les séchoirs, les climatiseurs ou tout autre appareil domestique qui serait trop proche de l'un des adaptateurs ou extenseurs CPL.

Italiano

TP-Link par la présente déclare que cet appareil est conforme aux exigences essentielles et autres dispositions pertinentes des directives 2014/53/UE, 2009/125/CE et 2011/65/UE.

La déclaration CE de conformité originelle peut être trouvée à l'adresse http://www.tp-link.com/en/ce.

Italiano

Consignes de sécurité

• Maintenir l'appareil à l'écart de l'eau, du feu, de l'humidité ou de tout environnement chaud.
• Ne pas tenter de démonter, réparer ou modifier l'appareil.
• Ne pas utiliser l'appareil dans les zones ou les communications sans-fil sont interdites.
• La prise de courant doit être facilement accessible et se trouver à proximité de l'équipement.
• Pour les CPL avec prise gigogne, brancher la multiprise dans la prise femelle du CPL, en revanche ne pas utiliser cette prise pour y connecter en usage normal un autre CPL.
• Branchez les CPL directement sur les prises murales, et non sur des multiprises.

Merci de lire et de suivre les instructions de sécurité ci-dessus avant d'utiliser l'appareil. Nous ne pouvons garantir qu'aucun accident ou dommage ne se produira en raison d'un usage incorrect de l'appareil. Merci d'utiliser cet appareil avec précaution, le non respect des consignes de sécurité est à vos risques et périls.

Garantie limitée de 3 ans TP-Link

Concerne les produits de marque TP-Link uniquement.

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS.

TP-Link garanti les matériels marqués TP-Link, conditionnés dans un emballage original : contre les défauts matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-Link, pour une durée de TROIS ANS à compter de la date d'achat par l'utilisateur final.
