TOPAZ AM5 - Amplificateur intégré CAMBRIDGE AUDIO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur stéréo intégré
Caractéristiques techniques principales	Amplification de classe AB, puissance de 2 x 30 W sous 8 ohms
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	430 mm x 100 mm x 280 mm
Poids	6,5 kg
Entrées audio	4 entrées RCA, 1 entrée phono (MM)
Sorties audio	1 sortie haut-parleur, 1 sortie casque
Fonctions principales	Contrôle du volume, tonalité, sélection des entrées
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles via le service après-vente
Sécurité	Ne pas exposer à l'humidité, utiliser sur une surface stable
Informations générales utiles	Compatible avec des enceintes de 4 à 8 ohms, idéal pour les mélomanes

FOIRE AUX QUESTIONS - TOPAZ AM5 CAMBRIDGE AUDIO

Quel est le niveau de puissance de l'amplificateur Cambridge Audio Topaz AM5 ?

L'amplificateur Cambridge Audio Topaz AM5 délivre une puissance de 30 W par canal sous 8 ohms.

Comment connecter mon Cambridge Audio Topaz AM5 à des enceintes ?

Utilisez des câbles d'enceintes appropriés pour connecter les bornes positives et négatives de l'amplificateur aux bornes correspondantes de vos enceintes.

Pourquoi mon Cambridge Audio Topaz AM5 ne s'allume-t-il pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle et que l'interrupteur d'alimentation est en position 'ON'.

Comment régler le volume sur le Cambridge Audio Topaz AM5 ?

Utilisez le bouton de volume situé sur le panneau avant de l'appareil pour ajuster le niveau sonore.

Le son de mon Cambridge Audio Topaz AM5 est faible, que faire ?

Assurez-vous que le volume n'est pas réglé au minimum et que les connexions des enceintes sont correctement effectuées. Vérifiez également l'entrée source.

Mon Cambridge Audio Topaz AM5 émet des bruits de fond, que faire ?

Vérifiez les câbles d'enceintes et les connexions audio pour toute interférence. Assurez-vous également que l'appareil est éloigné des sources de bruit telles que les téléviseurs ou les ordinateurs.

Comment changer la source audio sur le Cambridge Audio Topaz AM5 ?

Utilisez le sélecteur de source situé sur le panneau avant pour choisir l'entrée audio souhaitée.

Le Cambridge Audio Topaz AM5 peut-il être utilisé avec un caisson de basses ?

Non, le Cambridge Audio Topaz AM5 ne dispose pas de sortie dédiée pour un caisson de basses.

L'amplificateur chauffe-t-il pendant l'utilisation ?

Il est normal que l'amplificateur chauffe légèrement pendant l'utilisation. Assurez-vous qu'il est bien ventilé et qu'il y a suffisamment d'espace autour de l'appareil.

MODE D'EMPLOI TOPAZ AM5 CAMBRIDGE AUDIO

Votre musique + notre passion

Table des matières

Introduction 14 Consignes de sécurité importantes 15 Garantie limitée 16 Raccordements du panneau arrière 17 Commandes du panneau avant 17 Raccordements 18 Dépannage 19 Caractéristiques techniques 19

Nous vous remercions pour l'achat de cet amplificateur Cambridge Audio Topaz AM1 ou AM5. Nous sommes persuadés qu'il vous procurera des années de plaisir auditif. Comme tous les produits de Cambridge Audio, l'AM1 et l'AM5 obéissent à nos trois principes de base : des performances remarquables, une capacité d'emploi et un rapport qualité-prix imbattable.

L'appareil est compatible avec de nombreuses sources externes et le panneau avant du Topaz AM5 est muni d'une entrée pour lecteur multimédia portable/MP3 qui peut être utilisée avec les sorties pour casque ou de niveau de ligne de la plupart des baladeurs.

Ce produit, issu de notre nouvelle gamme Topaz, présente également une nouvelle conception de boîtier avec un panneau avant renforcé, un assemblage du capot rigide et des pièces conçues avec précision pour le contrôle de la résonnance.

Votre amplificateur ne peut faire preuve de ses qualités que s'il est raccordé à un système de qualité équivalente.

Il est primordial de ne pas transiger sur la qualité de vos équipements sources, vos enceintes ou votre câblage. Naturellement, nous recommandons particulièrement les sources et enceintes de la gamme Cambridge Audio, conçus dans le même esprit d'excellence que ce produit. Your revendeur peut également vous fournir des câbles d'interconnexion Cambridge Audio d'excellente qualité qui permettront à votre système d'atteindre son véritable potentiel.

Nous vous remercions de prendre le temps de lire ce manuel et vous recommandons de le conserver afin de pouvoir vous y reporter ultérieurement.

Math. Brann

Matthew Bramble,

Directeur Technique de Cambridge Audio

et l'équipe de création de l'AM1/5

Assurez-vous d'enregistrer votre achat!

Rendez-vous sur : www.cambridge-audio.com/sts

Inscrivez-vous pour être informé en avant-première des :

sorties des futurs produits, mises à jour de logiciels, nouveaux événements, offres exclusives et concours !

Ce guide vise à faciliter l'installation et l'utilisation de ce produit. Les informations qu'il contient ont été vérifiées soigneusement avant leur impression. Toutefois, comme Cambridge Audio a pour principe d'améliorer constamment ses produits, les caractéristiques techniques et générales peuvent être modifiées sans préavis.

Ce document comprend des informations exclusives protégées par des droits d'auteur ou de copie. Tous droits réservés. La reproduction sous quelque forme que ce soit et par quelque moyen que ce soit (mécanique, électronique ou autre) d'une partie quelconque de ce manuel sans l'autorisation écrite préalable du fabricant est illégale. Toutes les marques commerciales et déposées sont la propriété de leurs détenteurs respectifs.

Copyright Cambridge Audio Ltd 2011

Consignes de sécurité importantes

Pour votre propre sécurité, merci de lire attentivement ces consignes importantes sur la sécurité avant de tenter de raccorder cet appareil au réseau électrique. Elles vous permettront aussi d'obtenir les mêmes résultats et de prolonger la durée de vie de l'appareil :

1. Lire ces instructions.
2. Conserver ces instructions.
3. Prenez en compte tous les avertissements.
4. Suivez l'ensemble des consignes.
5. Ne pas utiliser cet appareil à proximité de l'eau.
6. Nettoyer uniquement avec un chiffon sec.
7. Ne pas bloquer les ouvertures d'aération. Installer conformément aux instructions du fabricant.
8. Ne pas installer près de sources de chaleur comme des radiateurs, des climatiseurs, des cuisinières ou près d'autres appareils (y compris des amplificateurs) qui produisent de la chaleur.
9. Ne pas supprimer le dispositif de sécurité de la prise polarisée ou de la prise de terre. Une prise polarisée possède deux fiches, dont l'une est plus large que l'autre. Une prise de terre dispose de deux fiches et d'une broche de terre. La fiche plus large ou la broche de terre sont fournies à des fins de sécurité. Si la prise fournie ne correspond pas à sauter installation, merci de contacter un électricien afin de remplaçer votre installation obsoilte.
10. Veiller à ne pas marcher sur le cordon d'alimentation, ni à l'écraser, en particulier au niveau des fiches, des prises de courant et de la sortie de l'alimentation électrique.
11. Utiliser uniquement les pièces détachées/accessoires recommandés par le fabricant.
12. Utiliser uniquement le type de chariot, trépied, console, support ou table spécifique par le fabricant ou fourni avec l'appareil. En cas d'utilisation d'un chariot, veiller à déplacer le chariot/l'appareil avec précaution afin d'éviter de vous blesser en faisant tomber l'ensemble.
13. Débrancher l'appareil en cas d'orage ou si vous ne l'utilisez pas pendant une longue période.
14. Confier toutes les réparations à du personnel qualifié. Des réparations sont nécessaires lorsque l'appareil a été endommagé : en cas de dégâts sur le cordon d'alimentation ou sur la prise, si du liquide ou un objet est tombé sur l'appareil, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement ou s'il est tombé.

Avertissement

Pour réduire le risque d'incendie ou de décharge électrique, ne pas exposer l'appareil à la pluie ou à des sources humides. - Ne pas exposer les batteries (batteries ou kit batterie installé(es)) à des températures élevées, causées par exemple par la lumière du soleil, le feu ou d'autres sources similaires.

L'appareil doit être installé de manière à pouvoir être retiré du réseau électrique depuis la prise de terre (ou par le biais d'un connecteur adapté situé à l'arrête de l'appareil). Si la prise de courant est utilisée en tant que dispositif de déconnexion, ce dernier doit alors rester facilement accessible. Utiliser uniquement les cordons d'alimentation fournis avec l'appareil.

Veiller à ce que la ventilation soit suffisante (au moins 10 cm de dégagement autour de l'appareil). Ne placer aucun objet au-dessus de l'appareil. Ne pas poser l'appareil sur un tapis, ni sur une surface lisse, et ne pas boucher les orifices d'aération, ni les grilles de sortie. Ne pas recouvrir les grilles d'aération avec des objets tels que des journaux, des nappes, des rideaux, etc.

L'appareil ne doit pas être utilisé près de l'eau, ni être exposé à une source d'écoulement ou à des éclaboussures ou à tout autre type de liquides. Aucun objet rempli d'eau, comme des vases, ne doit être placé sur l'unité.

CAUTION

Risk of electric

shock Do not open.

symbole de pointe de flèche contenu « tensions dangereuses » non bornées de l'appareil qui peuvent être d'une ampleur suffisante pour causer un choc électrique aux personnes.

Le point d'exclamation situé dans un triangle équilatéral a pour but d'avertir l'utilisateur de la présence de consignes d'entretien et de fonctionnement importantes dans la documentation fournie avec cet appareil.

Le symbole apposé sur ce produit indique qu'il relève de la CLASSE II de construction (double isolation).

Symbole DEEE

La poubelle sur roues barrée d'une croix est le symbole de l'Union Européenne pour le recyclage séparé des appareils électriques et électroniques. Ce produit contient des équipements électriques et électroniques qui peuvent être réutilisés, recyclés ou récupérés, et ils ne doivent donc pas être mis au rebut dans votre poubelle habituelle.

qui ne fait pas l'objet du tri sélectif. Merci de retourner l'appareil ou de contacter le revendeur/agréé qui vous a vendu ce produit pour obtenir davantage d'informations.

Marquage ce

Ce produit est conforme aux directives européennes relatives à la basse tension (2006/95/EC), à la compatibilité électromagnétique (2004/108/EC) et à l'écoconception applicable aux produits consommateurs d'énergie (2009/125/EC) lorsque l'appareil est installé et utilisé conformément à ce manuel de l'utilisateur. Pour garantir une conformité continue, cet appareil devrait être utilisé uniquement avec des accessoires Cambridge Audio et son entretien devrait être confié à du personnel qualifié.

Marque c-tick

Ce produit est conforme aux exigences CEM et aux normes en matière de communications radio définies par l'autorité de communication australienne.

Ce produit est conforme aux normes en vigueur en Russie en matière de sécurité électronique.

Normes FCC

REMARQUE: LE FABRICANT N'EST PAS RESPONSABLE DES INTERFÉRENCES RADIO OU TV CAUSES PAR DES MODIFICATIONS NON AUTORISÉES SUR CET APPAREIL. DE TELLES MODIFICATIONS POURRAIENT ANNULER LE DROIT DE L'UTILISATEUR D'UTILISER L'ÉQUIPEMENT.

Cet équipement a été testé et déclaré conforme aux limites des appareils numériques de classe B, conformément à la section 15 de la réglementation de la FCC. Ces limites ont été définies pour fournir

une protection raisonnable contre les interférences dangereuses au sein d'une installation résidentielle. Cet équipement génère, utilise et peut émettre de l'énergie radioélectrique, susceptible d'engendrer, s'il n'est pas installé, ni utilisé conformément aux instructions, des interférences nuisibles aux communications radio. Toutefois, il est impossible de garantir l'absence totale d'interférence au sein d'une installation spécifique.

Si cet appareil génère des interférences qui gènent la réception des programmes télévisuels ou radio, ce qui peut être déterminé en éteignant et en remettant en marche l'appareil, nous invitons l'utilisateur à essayer d'y remédier en appliquant l'une des mesures suivantes :

• réorienter ou déplacer l'antenne de réception
• augmenter la distance qui sépare l'équipement du récepteur
• brancher l'appareil sur une prise d'un circuit différent de celui auquel le récepteur est branché
• consulter le revendeur ou un technicien TV/radio expérimenté pour obtenir de l'aide.

Aération

IMPORTANT - L'appareil risque de chauffer lors de l'utilisation. Ne pas superposer plusieurs unités. Ne pas placer l'appareil dans un endroit fermé comme une bibliothèque ou un placard ne disposant pas d'une aération suffisante.

Vérifier qu'aucun petit objet ne peut passer à travers des grilles d'aération. Si cela se produit, éteignez immédiatement l'appareil, débranchez-le de la prise électrique et contactez votre revendeur pour de l'aide et des conseils.

Emplacement

Choisissez soigneusement l'emplacement où vous souhaitez installer votre équipement. Évitez de le placer à la lumière directe du soleil ou près d'une source de chaleur. Aucune source de flamme nue, telle que des bougies allumées, ne doit être placée sur l'appareil. Évitez également toutes les sources qui pourraient occasionnellement des vibrations, de la poussière, de la fraîcheur ou de l'humidité. L'appareil peut être utilisé dans un climat tempéré.

L'appareil doit obligatoirement être installé sur une surface stable et plane. Ne pas placer l'appareil dans un endroit fermé comme une bibliothèque ou un placard. Ne pas placer l'appareil sur une surface instable ou sur une étagère. L'appareil pourrait tomber, causant des blessures graves à un enfant ou un adulte et endommager sérieusement le produit. Ne pas positionner d'autres équipements au-dessus de l'appareil.

En raison des champs magnétiques répartis, aucune platine, aucun téléviseur CRT ne doit être positionné près de l'appareil pour éviter d'éventuelles interférences.

Les composants audio et électroniques peuvent être utilisés environ une seule heure (s'ils sont utilisés plusieurs heures par jour). Cela permettra aux nouveaux composants d'être installés correctement, et les propriétés sonores s'améliorent avec le temps.

Sources d'alimentation

L'unité doit être uniquement utilisée avec le type de source électrique indiquée sur l'étiquette. Si vous n'êtes pas certain du type d'alimentation disponible chez vous, merci de contacter votre revendeur ou l'entreprise chargée de l'alimentation électrique dans votre région.

Eteindre l'appareil au niveau du panneau avant. Si vous n'avez pas l'intention d'utiliser cet appareil pendant une longue période, il vous suffit de le débrancher de la prise électrique.

Surcharge

Éviter de surcharger les installations électriques murales ou les rallonges, car cela pourrait provoquer un risque d'incendie ou de décharge électrique. Les installations en courant continu surchargeées, les rallonges, les cordons d'alimentation abimés, une isolation endommagée ou craquelée et des prises cassées constituent des dangers. Cela pourrait provoquer une décharge ou un incendie.

Assurez-vous que chaque cordon d'alimentation est correctement inséré. Pour éviter des ronflements ou des bruits de fond, ne regroupez pas les câbles de connexion avec le cordon d'alimentation ou les câbles de haut-parleur.

Nettoyage

Pour nettoyer l'appareil, essuyez le boîtier avec un chiffon sec et non pelucheux. Ne pas utiliser de produits liquides nettoyants contenant de l'alcool, de l'ammoniac ou des abrasifs. Ne pas utiliser de spray sur ou approximativement de l'unité.

Mise au rebut des batteries

Veillez à mettre au rebut les batteries usagées conformément aux directives locales d'élimination des déchets et de protection de l'environnement.

Haut-parleurs

Avant d'effectuer tout raccordement avec les haut-parleurs, assurez-vous que le courant est coupé et utilisez uniquement les câbles prévus à cet effet.

Réparations

Ces appareils ne peuvent pas être réparés par l'utilisateur; ne pas essayer de réparer, de démonter, ou même de remonter l'appareil s'il semble y avoir un problème. Une décharge électrique importante pourrait se produire si cette mesure de précaution n'est pas respectée. En cas de problème ou de panne, veuillez contacter votre revendeur.

Garantie limitée

Cambridge Audio garantit ce produit contre tout défaut de matériel et de main-d'œuvre (dans les conditions stipulées ci-dessous). Cambridge Audio peut décider de réparer ou de remplacer (à sa propre décision) ce produit ou toute pièce défectueuse de ce produit. La période de garantie peut varier selon le pays. En cas de doute, adressez-vous à votre revendeur. Veillez à toujours conserver la preuve d'achat de cet appareil.

Pour une réparation sous garantie, veuillez contacter le revendeur Cambridge Audio agréé chez qui vous avez acheté ce produit. Si votre revendeur ne peut procéder lui-même à la réparation de votre produit Cambridge Audio, ce dernier pourra être envoyé par votre revendeur à Cambridge Audio ou à un service après-vente Cambridge Audio agréé. Le cas échéant, vous devrez expédier ce produit dans son emballage d'origine ou dans un emballage offrant un degré de protection équivalent.

Une preuve d'achat telle qu'une facture attestant que le produit est couvert par une garantie valable doit être présentée pour tout recours à la garantie.

Cette garantie est annulée si (a) le numéro de série d'usine a été modifié ou supprimé de ce produit ou (b) ce produit n'a pas été acheté auprès d'un revendeur Cambridge Audio agréé. Pour confirmer que le numéro de série n'a pas été modifié ou que ce produit a été acheté auprès d'un revendeur Cambridge Audio agréé, vous pouvez appeler Cambridge Audio ou le distributeur Cambridge Audio de votre pays.

Cette garantie ne couvre pas les dommages esthétiques ou les dommages dus ou faisant suite à des cas de force majeure, à un accident, à un usage imprévu ou abusif, à la négligence, à un usage commercial ou à une modification d'une partie quelconque du produit. Cette garantie ne couvre pas les dommages dus ou faisant suite à une utilisation, à un entretien ou à une installation inappropriées ou à une réparation opérée ou tentée par une personne quelconque étrangère à Cambridge Audio ou qui n'est pas revendeur Cambridge Audio ou technicien agréé, autorisé à effectuer des travaux d'entretien et de réparation sous garantie pour Cambridge Audio. Tout réparation non autorisée annule cette garantie. Cette garantie ne couvre pas les produits vendus « EN L'ÉTAT » ou « AVEC TOUS LEURS DÉFAUTS »

LES RÉPARATIONS OU REMPLACEMENTS EFFECTUÉ(E)S DANS LE CADRE DE CETTE GARANTIE CONSTITUENT LE RECOURS EXCLUSIF DU CONSOMMATEUR. CAMBRIDGE AUDIO DÉCLINE TOUTE RESPONSABILITE POUR TOUT DOMMAGE ACCESSIOIRE OU INDIRECT DE LA RuptURE DE Toute GARANTIE EXPRESSE OU IMPLICITE CONCERNANT CE PRODUIT. SAUF DANS LES LIMITES DÉFINIES PAR LA LOI, CETTE GARANTIE EXCLUT TOUTE AUTRE GARANTIE EXPRESSE OU IMPLICITE DE QUELQUE SORTE QUE CE SOIT, Y COMPRIS, MAIS SANS S'Y LIMITER, LA GARANTIE RELATIVE À L'APTIITUDE DU PRODUIT À ÉTRÉ COMMERCIALISE ET À ÉTRE UTILISÉ DANS UNA APPLICATIONPARTICULIERE.

Certains pays et États des États-Unis n'autorisent pas l'exclusion ou la limitation des dommages accessoires ou indirects ou les exclusions de garanties implicites. Par conséquent, les limitations ou exclusions ci-dessus peuvent ne pas s'appliquer. Cette garantie vous accorde des droits juridiques spécifiques, outre d'autres droits qui varient d'un État à un autre ou d'un pays à un autre.

Pour toute réparation, pendant ou après la garantie, veuillez contacter votre revendeur.

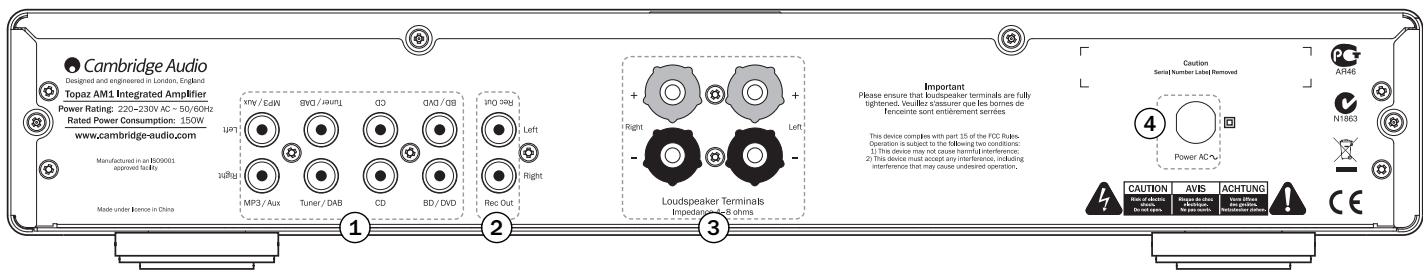

① Entrées audio

Ces entrées conviennent à tout équipement source de niveau de ligne, par exemple les sorties audio des lecteurs CD, des lecteurs BD/DVD, etc.

② Sortie enregistrement (rec out)

Raccordez à un magnétophone à cassettes ou aux prises d'entrée d'enregistrement analogiques (Record In) d'un enregistreur de CD ou MiniDisc.

Bornes pour enceintes

Connectez les câbles de votre enceinte gauche aux bornes positive et négative de gauche, et les câbles de votre enceinte droite aux bornes positive et négative de droite. Dans tous les cas, la borne rouge est la sortie positive et la borne noire, la sortie négative.

Veillez à ce qu'aucun brin isolé ne puisse court-circuiter les sorties des enceintes. Veillez à ce que les bornes des enceintes soient suffisamment serrées pour assurer un bon raccordement électrique. Si les bornes à vis ne sont pas assez serrées, la qualité sonore peut être affectée.

Cable d'alimentation CA

Une fois tous les raccordements réalisés, branchez le câble d'alimentation CA captif sur une prise de courant et mettez l'appareil en marche.

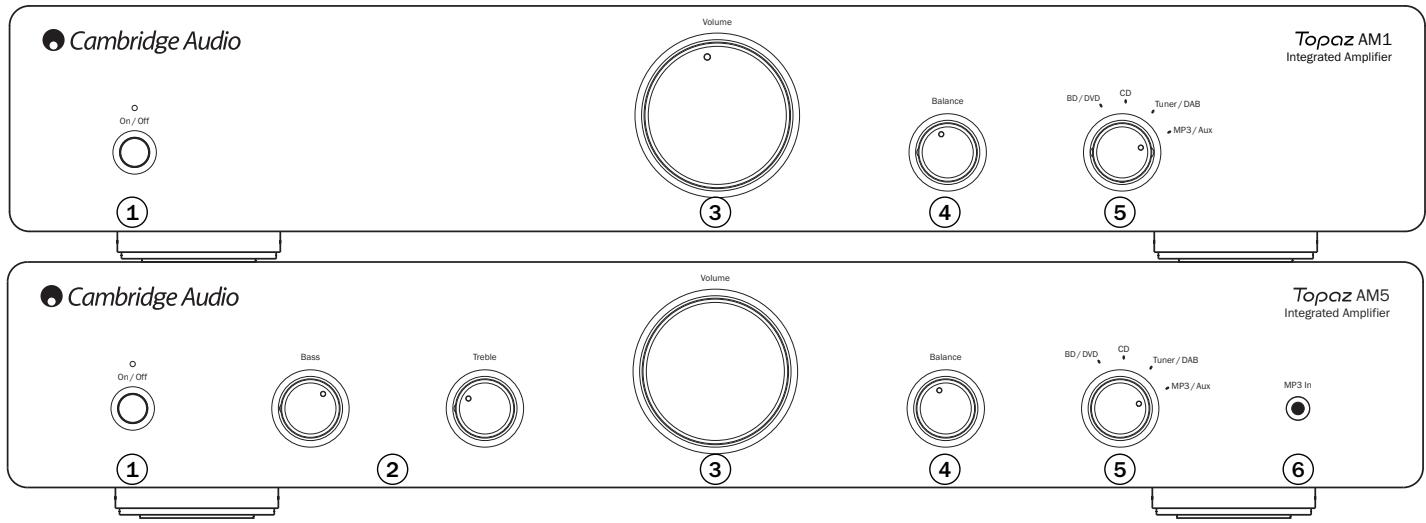

① Marche/arrêt (on/off)

Mise en marche et arrêt de l'appareil.

Les commandes permettent d'effectuer des ajustements subtils de la balance tonale du son. En position centrale, ces commandes n'ont aucun effet. Elles modifient uniquement le son diffusé via vos enceintes et n'affectent pas les signaux transmis par les connexions de sortie d'enregistrement (Rec Out). Si l'enregistrement musical est de mauvaise qualité ou si d'autres facteurs affectent la qualité sonore, il peut être nécessaire d'ajuster les réglages de tonalité pour compenser.

3 Volume

Utilisé pour augmenter ou diminuer le niveau du son des sorties de l'amplificateur. Cette commande agit sur le niveau de la sortie de l'enceinte, elle n'agit pas sur les connexions de sortie d'enregistrement (Rec Out). Il est conseillé de tourner complètement le contrôle du volume vers la gauche avant de mettre en marche l'amplificateur.

4 Balance

Cette commande vous permet d'ajuster les niveaux de sortie relatifs des canaux gauche et droit. En position centrale, la sortie de chaque canal est égale. Cette commande modifie uniquement le son diffusé via vos enceintes et n'affecte pas les signaux transmis par les connexions de sortie d'enregistrement (Rec Out).

Sélecteur de source

Sélectionnez la source d'entrée que vous souhaitez écouter. Le signal sélectionné est également transmis aux prises de sortie d'enregistrement (Rec Out) afin de pouvoir être enregistré. L'entrée ne doit pas être modifiée pendant l'enregistrement.

6 Entrée MP3 (AM5 uniquement)

Cette source vous permet de raccorder un baladeur audio, tel qu'un lecteur MP3, directement sur le panneau avant de l'appareil à l'aide d'une prise stéréo de 3,5 mm. Une fois branchée, cette entrée est sélectionnée lorsque le sélecteur de source est réglé sur « MP3/Aux »

Remarque : Si l'entrée MP3/Aux sur le panneau avant est requise, retirez la prise de l'avant de l'appareil pour activer l'entrée MP3/Aux.

Haut-parleurs

Vérifiez l'impédance de vos enceintes. Il est conseillé d'utiliser des enceintes dont l'impédance est comprise entre 4 et 8 ohms.

Les bornes des enceintes indiquées en rouge sont positives (+), et celles en noir sont négatives (-). Assurez-vous de respecter la polarité correcte à chaque connecteur d'enceinte, sinon le son peut devenir faible et « fuzzy » (peu net) avec peu de basses.

Utilisation des raccordements de fils nus

Préparez les cordons des haut-parleurs en vue d'effectuer le raccordement en dérouler environ 10mm (3/8^ ) ou moins de la gaine extérieure. Plus de 10mm pourrait provoquer un court-circuit. Entrelacez fermement les fils de façon à ne pas laisser d'extrémités libres. Dévissez la borne d'enceinte, insérez le câble d'enceinte, resserrez la borne et fixez le câble.

Remarque : tous les raccordements sont réalisés à l'aide de câbles standard pour enceintes.

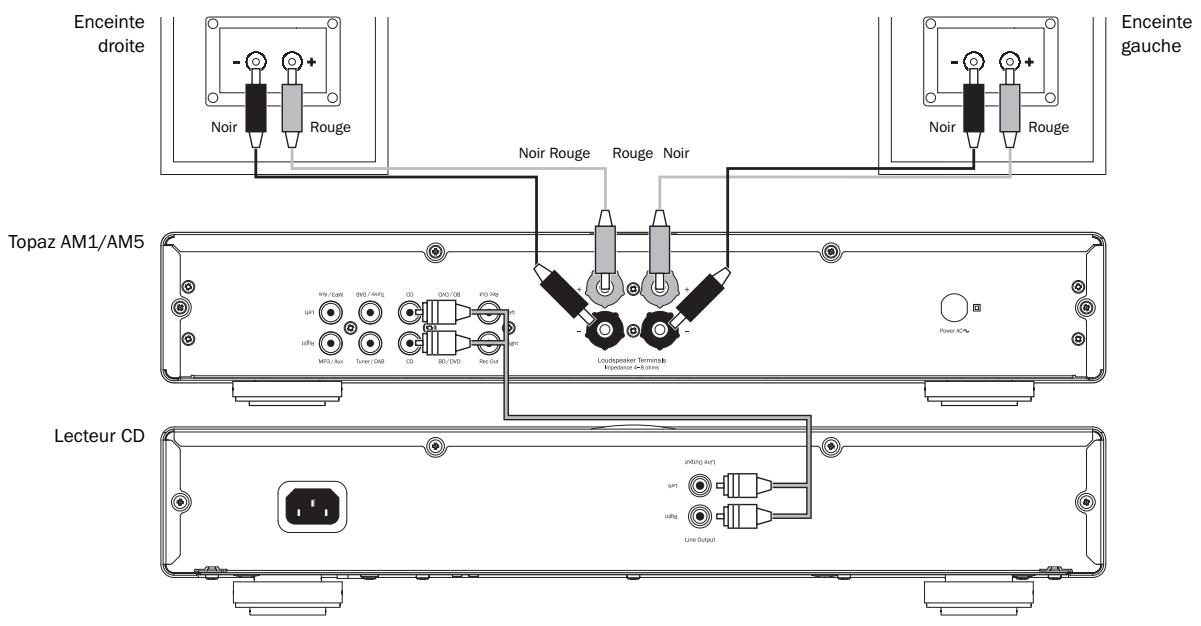

Le schéma ci-dessous présente le raccordement de base de l'amplificateur à un lecteur CD et à une paire d'enceintes.

AM1

Sortie d'alimentation

20 watts (dans 8 Ω)

Distorsion harmonique totale (THD) (non pondérée)

< 0,02% à 1kHz, 80% de la valeur nominale < 0,15% 20Hz - 20kHz, 80% de la valeur nominale < 0,1% 20Hz - 20kHz à 10W

Réponse en fréquence (-3 dB)

10Hz - 30kHz

Rapport S/B (ref 1W)

82dB(nonpondéré)

Impédances d'entrée

Facteur d'amortissement de l'amplificateur de puissance

32k ohms

Consommation d'énergie max.

Dimensions

80 × 430 × 340 ~mm

(3,1 x 16,9 x 13,4 pouces)

Poids

5,1 kg (11,2 lb)

Sortie d'alimentation

25 watts (dans 8 Ω)

Distorsion harmonique totale (THD) (non pondérée)

< 0,015% à 1kHz, 80% de la valeur nominale < 0,15% 20Hz - 20kHz, 80% de la valeur nominale < 0,1% 20Hz - 20kHz à 10W

Réponse en fréquence (-3 dB)

10Hz - 30kHz

Rapport S/B (ref 1W)

82 dB (non pondéré)

Impédances d'entrée

32k ohms

Facteur d'amortissement de l'amplificateur de puissance

Consommation d'énergie max.

180 W

Dégrade, survoltage/coupure minimale +/- 5,5 dB à 20Hz et 20kHz

Dimensions

80 × 430 × 340 ~mm

Poids

(3,1 x 16,9 x 13,4 pouces)

5,1 kg (11,2 lb)

Il n'y a pas de courant

Assurez-vous que le cordon d'alimentation est correctement raccordé.

Assurez-vous que la fiche est entièrement insérée dans la prise murale et qu'il y a du courant.

Vérifiez le fusible dans la fiche d'alimentation ou l'adaptateur le cas échéant.

Vérifiez que le bouton d'alimentation est en position marche (« ON ») à l'avant de l'appareil.

Il n'y a pas de son

Vérifiez que la bonne entrée est sélectionnée.

Vérifiez que les enceintes sont correctement branchées.

Le son subit des distorsions

Vérifiez les branchements des enceintes.

Un bourdonnement vient de l'enceinte

Vérifiez que tous les câbles sont correctement insérés.

Des bruits de fond et interférences indésirables sont perceptibles

Écartez l'appareil d'autres équipements électriques susceptibles de provoquer des interférences.

Vérifiez que tous les câbles sont correctement insérés.

Au cas où les solutions ci-dessus ne remédieraient pas à votre problème, consultez notre section FAQ (questions fréquentes) sur notre site web : www.cambridge-audio.com/sts/faqs

Pour toute réparation, pendant ou après la garantie, veuillez contacter votre revendeur.
