MODE D'EMPLOI AZUR 740A CAMBRIDGE AUDIO

Le 740A intègre trois circuits secondaires de transformation distincts pour les canaux gauche et droit de l'amplificateur de puissance et du préamplificateur, avec des redresseurs et des alimentations séparés pour un fonctionnement en double mono des amplificateurs de puissance gauche et droit. Deux paires de transistors de sortie très haute tension par canal permettent de brancher au 740A presque toutes les enceintes, et garantissent une excellente réponse des basses et un contrôle dynamique. L'appareil offre en outre une commande de volume/de balance à cadre en silicone très haute précision à la place du potentiomètre plus communément utilisé. La commande du volume s'effectue par palier de 1 dB sur la plus grande partie de la plage de réglage, pour un contrôle très fin, un principe logarithmique précis et une balance des canaux d'une grande précision. Le contrôle par logiciel de toutes les commandes permet une application de l'équilibrage de gain à toutes les entrées et autres fonctions. Le 740A inclut également la prise en charge d'une utilisation multipièces. En branchant un ou deux claviers externes Incognito de Cambridge Audio (ou enceintes actives) et une unité d'alimentation, votre amplificateur peut devenir le centre nerveux d'un système multipièces simple. En outre, l'appareil est muni d'une entrée-sortie de bus de commande et d'une entrée d'émetteur infrarouge, pour faciliter son intégration éventuelle dans des systèmes personnalisés. Une télécommande Azur Navigator est également fournie, pour permettre une commande à distance complète des fonctions de l'amplificateur sous une forme attrayante et simple d'emploi.

Assurez-vous d’enregistrer votre achat.

Rendez-vous sur : www.cambridgeaudio.com/sts Inscrivez-vous pour être informé en avant première des : G futurs produits G mises à jour de logiciels G nouveautés, événements, offres exclusives et concours ! Ce mode d'emploi vise à faciliter l'installation et l'utilisation de ce produit. Les informations de ce document ont été vérifiées soigneusement avant leur impression. Toutefois, comme Cambridge Audio a pour principe d'améliorer constamment ses produits, les caractéristiques techniques et générales peuvent être modifiées sans préavis. Ce document comprend des informations exclusives protégées par des droits d'auteur ou de copie. Tous droits réservés. La reproduction sous quelque forme que ce soit et par quelque moyen que ce soit (mécanique, électronique ou autre) d'une partie quelconque de ce mode d'emploi sans l'autorisation écrite préalable du fabricant est illégale. Toutes les marques commerciales et déposées appartiennent à leurs propriétaires respectifs. Incognito et Incognito Ready sont des marques commerciales de Cambridge Audio Ltd. Tous droits réservés. © Copyright Cambridge Audio Ltd 2008 A-BUS et A-BUS Ready sont des marques déposées de LeisureTech Electronics Pty Ltd Australia. Les logos d’iPod et d’Apple sont des marques déposées d’Apple Inc., enregistrées aux Etats-Unis et dans les autres pays.

Votre amplificateur ne peut faire preuve de ses qualités qu'en étant raccordé à un système de qualité équivalente. Les caractéristiques de votre appareil ne doivent pas être bridées par l'utilisation de sources, d'enceintes ou de câbles qui ne seraient pas à la hauteur. Bien entendu, nous recommandons en particulier les appareils de la gamme

Cambridge Audio Azur, conçus dans le même esprit d'excellence que cet amplificateur. Votre revendeur peut également vous proposer des câbles d'interconnexion Cambridge Audio d'excellente qualité, qui vous permettront de tirer le meilleur de votre chaîne. Nous vous recommandons de prendre le temps de lire ce mode d'emploi et de le conserver dans un endroit sûr afin de pouvoir vous y référer ultérieurement.

Directeur technique 3. Prendre en compte tous les avertissements. 4. Suivre l’ensemble des consignes. 5. Ne pas utiliser cet appareil près de l’eau. 6. Nettoyer uniquement avec un chiffon sec. 7. Ne pas bloquer les bouches d’aération. Suivre les instructions du fabricant lors de l’installation. 8. Ne pas installer près de sources de chaleur comme des radiateurs, des climatiseurs, des cuisinières ou près d’autres appareils (comme les amplificateurs) qui produisent de la chaleur. 9. Ne pas oublier le caractère sécuritaire d’une prise polarisée ou d’une prise de terre. Une prise polarisée possède deux fiches, dont l’une est plus large que l’autre. Une prise de terre dispose de deux fiches et d’une broche de terre. La fiche plus large ou la broche de terre sont fournies à des fins sécuritaires. Si la prise fournie ne correspond pas à votre installation, merci de contacter un électricien pour qu’il puisse remplacer votre installation obsolète. 10. Merci de ne pas marcher, ni appuyer sur le cordon d’alimentation, et plus précisément au niveau des prises, des installations d’alimentation et de la sortie de l’alimentation électrique. 11. Utiliser uniquement les pièces détachées/accessoires précisés par le fabricant.

Le voyant lumineux avec le symbole en forme d’arc situé dans un triangle équilatéral a pour but d’avertir l’utilisateur de la présence de

‘courant dangereux’ non isolé au sein du produit, et ce dernier pourrait être suffisament fort pour provoquer une décharge électrique sur des personnes. Le point d’exclamation situé dans le triangle équilatéral a pour but d’avertir l’utilisateur de la présence d’instructions importantes relatives aux opérations de maintenance et au fonctionnement dans le manuel de cet appareil.

Symbole DEEE La poubelle sur roues est le symbole de l’Union Européenne pour le recyclage séparé des appareils électriques et

électroniques. Ce produit contient des équipements électriques et électroniques qui peuivent être réutilisés, recyclés ou récupérés, et ils ne doivent donc pas être mis au rebut dans votre poubelle habituelle qui ne fait pas l’objet du tri sléectif. Merci de retourner l’unité ou de contacter le revendeur autorisé qui vous a fourni ce produit pour obtenir davantage d’informations.

Marque CE Ce produit est conforme aux directives européennes relatives

à la basse tension (2006/95/EC) et à la compatibilité électro-magnétique (89/336/EEC) lorsque l’unité est installée et utilisée selon les instructions du manuel de l’utilisateur. Pour garantir une conformité prolongée, seuls les accessoires de Cambridge Audio devraient être utilisés avec ce produit et les opérations de maintenance doivent être confiées à du personnel spécialisé et qualifié.

12. Utiliser uniquement le chariot, le trépied, la console ou la table précisé par le fabricant, ou fourni avec l’appareil.

En cas d’utilisation d’un chariot, merci de faire très attention lorsque vous déplacez le chariot/l’appareil afin d’éviter de vous blesser en faisant tomber l’ensemble.

13. Débrancher l’appareil en cas d’orage ou si vous ne l’utilisez pas pendant une longue période.

AVERTISSEMENT – Pour réduire le risque d’incendie ou de décharge électrique, ne pas exposer l’unité à la pluie ou à des sources humides. L’unité est une construction de classe 1 et elle doit être raccordée à la prise électrique par le biais d’une prise de terre. L’unité doit être installée de manière à ce qu’elle puisse être retirée du réseau électrique depuis la prise de terre (ou par le biais d’un connecteur adapté situé sur la partie arrière de l’unité). Si la prise de courant est utilisée en tant que dispositif de déconnexion, ce dernier doit alors rester prêt et facile d’utilisation. Utiliser uniquement les cordons d’alimentation fournis avec l’unité. Merci de verifier qu’il existe une aération énergétique. Nous vous recommandons de ne pas placer l'appareil dans un espace confiné ; si vous souhaitez le placer sur une étagère, placez-le sur la plus élevée pour assurer une ventilation optimale. Ne pas placer d’autres équipements sur l’unité. Ne pas poser l’unité sur un tapis, ni sur une surface lisse, et ne pas boucher les orifices d’aération, ni les grilles de sortie. Ne pas recouvrir les grilles d’aération avec des objets tels que des journeaux, des nappes, des rideaux… L’unité ne doit pas être utilisée près de l’eau, elle ne doit pas être exposée à une source d’écoulement, ni à des éclaboussures ou à tout autre type de liquides. Aucun objet rempli d’eau, comme des vases, ne doit être placé sur l’unité.

Ce produit est conforme aux exigences CEM et aux normes en matière de communications radio définies par l’autorité de communication australienne.

Ce produit est conforme aux normes en vigueur en Russie en matière de sécurité électronique.

Normes FCC IMPORTANT : LE FABRICANT N’EST PAS RESPONSABLE DES INTERFERENCES AUDIOVISUELLES OU RADIO ENGENDREES PAR DES MODIFICATIONS NON AUTORISEES, EFFECTUEES SUR CET APPAREIL.

DE TELS CHANGEMENTS POURRAIENT ANNULER L’AUTORISATION D’UTILISATION QU’A L’UTILISATEUR. Cet équipement a été créé et testé pour être conforme aux limites des appareils numériques de classe B, conformément à la partie 15 des règles FCC. Ces limites ont été définies pour fournir une protection raisonnable contre les interférences dangereuses au sein d’une installation résidentielle. Ce équipement génère, utilise et peut émettre des radiations de fréquence radio, s’il n’est pas installé, ni utilisé conformément aux instructions, et cela peut engendrer des interférences dangereuses pour les communications radio. Toutefois, il est impossible de garantir qu’aucune interférence ne sera produite au sein d’une installation spécifique. Si cet appareil génère des interférences qui gênent la réception des émissions télévisuelles ou radio, ce qui peut être remarqué en activant ou en désactivant l’appareil, nous invitons l’utilisateur à essayer de corriger ces interférences en suivant l’une des mesures suivantes : - réorienter ou déplacer l’antenne de réception - augmenter la distance qui sépare l’équipement du récepteur - raccorder l’appareil à une prise d’un circuit différent de celui auquel le récepteur est relié - consulter le revendeur ou un technicien TV/radio expérimenté pour obtenir de l’aide. 27

Choisir avec précaution une endroit pour installer votre équipement. Eviter de le placer directement face aux rayons du soleil ou près d’une source de chaleur. Aucune source de feu telle que des bougies allumées doit être placée sur l’appareil. Eviter également toutes les sources qui pourraient occasionner des vibrations, de la poussière, de la fraîcheur ou de l’humidité. L’appareil peut être utilisé à des températures moyennes. L’unité doit obligatoirement être installée sur une surface stable et de niveau. Ne pas placer l’équipement dans une pièce entièrement fermée ou dans un casier. Ne pas placer l’unité sur une surface instable ou sur une étagère. L’unité pourrait en effet tomber et cela pourrait blesser un enfant ou un adulte, sans oublier les dommages causés sur le produit. Ne pas positionner d’autres équipements au-dessus de l’unité. En raison des champs magnétiques répartis, aucune platine, ni aucun téléviseur CRT ne doit être positionné près de l’appareil pour éviter de possibles interférences. Les composants audio et électroniques peuvent être utilisés environ une semaine entière (s’ils sont utilisés plusieurs heures par jour). Cela permettra aux nouveaux composants d’être installés correctement, et les propriétés sonores s’améliorent avec le temps.

Sources d’alimentation

L’unité doit être uniquement utilisée avec le type de source électrique indiquée sur l’étiquette. Si vous n’êtes pas certain du type d’alimentation disponible chez vous, merci de contacter votre revendeur ou l’entreprise chargée de l’alimentation électrique dans votre région. L’unité a été conçue pour être laissée en mode Veille lorsqu’elle n’est pas utilisée, cela permettra d’augmenter la durée de vie de l’amplificateur (cet élément est valable pour tous les appareils électriques). Pour éteindre l’unité, utiliser le bouton Arrêt situé sur la partie arrière de l’appareil. Si vous n’avez pas l’intention d’utiliser l’unité pendant une longue période, il vous suffit de la débrancher de la prise électrique.

Eviter de surcharger les installations électriques murales, ou les rallonges, car cela pourrait provoquer un risque d’incendie ou de décharge électrique. Les installations en courant continu surchargées, les rallonges, les câbles d’alimentation abîmés, une isolation endommagée ou craquelée et des prises cassées constituent des dangers. Cela pourrait provoquer une décharge ou un incendie. S’assurer que chaque câble est correctement inséré. Pour éviter des ronflements ou des bruits de fond, ne pas mélanger les interconnections avec le cordon d’alimentation ou les câbles du haut-parleur.

Pour nettoyer l’unité, passer un chiffon non pelucheux et sec. Ne pas utiliser de produits liquides nettoyants comprenant de l’alcool, de l’ammoniac ou des abrasifs. Ne pas utiliser de spray sur ou près de l’unité.

Mise au rebut des piles

Merci de mettre au rebut les piles déchargées selon les dispositions en vigueur au niveau local en termes de recyclage et de protection de l’environnement.

Avant d’effectuer les liaisons avec les haut-parleurs, s’assurer que le courant est coupé et utiliser uniquement les interconnections prévues à cet effet.

Ces unités ne peuvent pas être réparées par l’utilisateur, ne pas essayer de réparer, de défaire, ou même d’assembler l’unité si un problème survient. Une décharge électrique importante pourrait alors avoir lieu si cette mesure de précaution n’est pas respectée. En cas de problème ou de panne, merci de contacter votre revendeur. 28 Cambridge Audio agréé chez qui vous avez acheté ce produit. Si votre revendeur ne peut procéder lui-même à la réparation de votre produit Cambridge Audio, ce dernier pourra être envoyé par votre revendeur à Cambridge Audio ou à un service après-vente Cambridge Audio agréé. Le cas échéant, vous devrez expédier ce produit dans son emballage d'origine ou dans un emballage offrant un degré de protection équivalent. Une preuve d'achat telle qu'une facture attestant que le produit est couvert par une garantie valable doit être présentée pour tout recours à la garantie. Cette garantie est annulée si (a) le numéro de série d'usine a été modifié ou supprimé de ce produit ou (b) ce produit n'a pas été acheté auprès d'un revendeur Cambridge Audio agréé. Pour confirmer que le numéro de série n'a pas été modifié ou que ce produit a été acheté auprès d'un revendeur Cambridge Audio agréé, vous pouvez appeler Cambridge Audio ou le distributeur Cambridge Audio de votre pays. Cette garantie ne couvre pas les dommages esthétiques ou les dommages dus ou faisant suite à des cas de force majeure, à un accident, à un usage impropre ou abusif, à la négligence, à un usage commercial ou à une modification d'une partie quelconque du produit. Cette garantie ne couvre pas les dommages dus ou faisant suite à une utilisation, à un entretien ou à une installation inappropriés ou à une réparation opérée ou tentée par une personne quelconque étrangère à Cambridge Audio ou qui n'est pas revendeur Cambridge Audio ou technicien agréé, autorisé à effectuer des travaux d'entretien et de réparation sous garantie pour Cambridge Audio. Toute réparation non autorisée annule cette garantie. Cette garantie ne couvre pas les produits vendus " EN L'ÉTAT " ou " WITH ALL FAULTS ". LES RÉPARATIONS OU REMPLACEMENTS EFFECTUÉS DANS LE CADRE DE CETTE GARANTIE CONSTITUENT LE RECOURS EXCLUSIF DU CONSOMMATEUR. CAMBRIDGE AUDIO DÉCLINE TOUTE RESPONSABILITÉ POUR TOUT DOMMAGE ACCESSOIRE OU INDIRECT DE LA RUPTURE DE TOUTE GARANTIE EXPRESSE OU IMPLICITE CONCERNANT CE PRODUIT. SAUF DANS LA MESURE PRÉVUE PAR LA LOI, CETTE GARANTIE EXCLUT TOUTE AUTRE GARANTIE EXPRESSE OU IMPLICITE DE QUELQUE SORTE QUE CE SOIT, Y COMPRIS, SANS LIMITATION, LA GARANTIE RELATIVE À L'APTITUDE DU PRODUIT À ÊTRE COMMERCIALISÉ ET À ÊTRE UTILISÉ DANS UNE APPLICATION PARTICULIÈRE. Certains pays et États des États-Unis n'autorisent pas l'exclusion ou la limitation des dommages accessoires ou indirects ou les exclusions de garanties implicites. Par conséquent, les limitations ou exclusions ci-dessus peuvent ne pas s'appliquer. Cette garantie vous accorde des droits légaux spécifiques, outre d'autres droits qui varient d'État à État ou de pays à pays. Pour toutes réparations, pendant ou après la garantie, veuillez contacter votre revendeur.

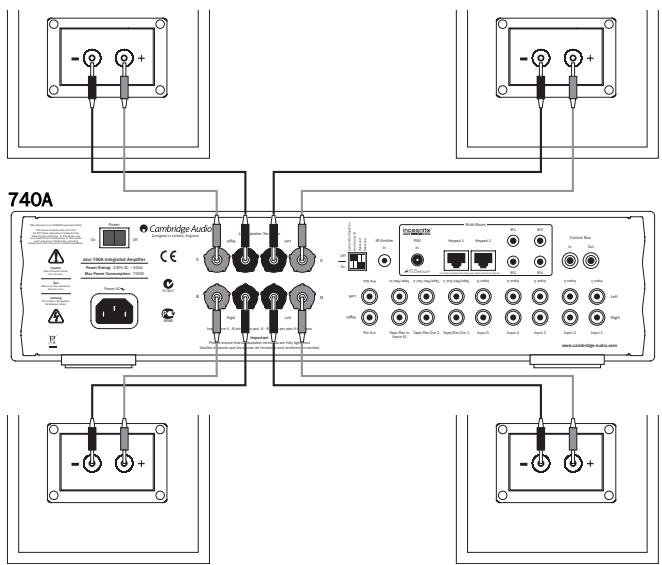

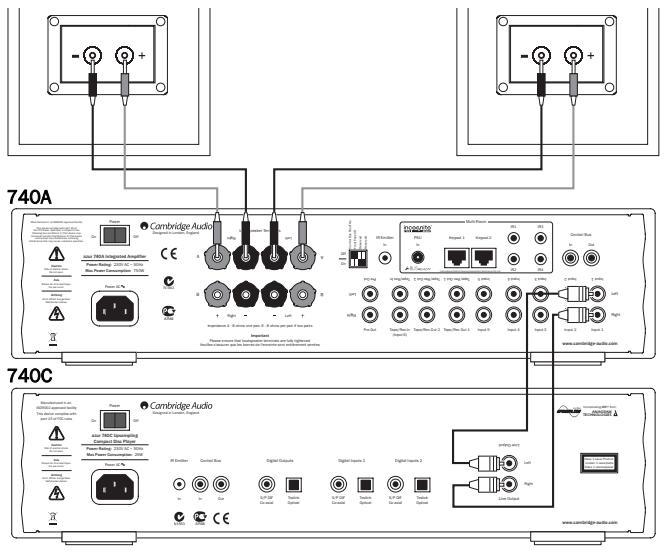

Remarque : Utilisé avec une seule paire d'enceintes acoustiques, cet amplificateur requiert des enceintes d'une impédance nominale entre 4 et 8 ohms. Avec deux paires d'enceintes acoustiques, cet amplificateur requiert des enceintes d'une impédance nominale entre 6 et 8 ohms. Lorsque plusieurs enceintes sont branchées aux sorties de l'amplificateur, la charge (pour l'amplificateur) est réduite. L'appareil doit donc travailler plus dur et chauffe davantage ! 4

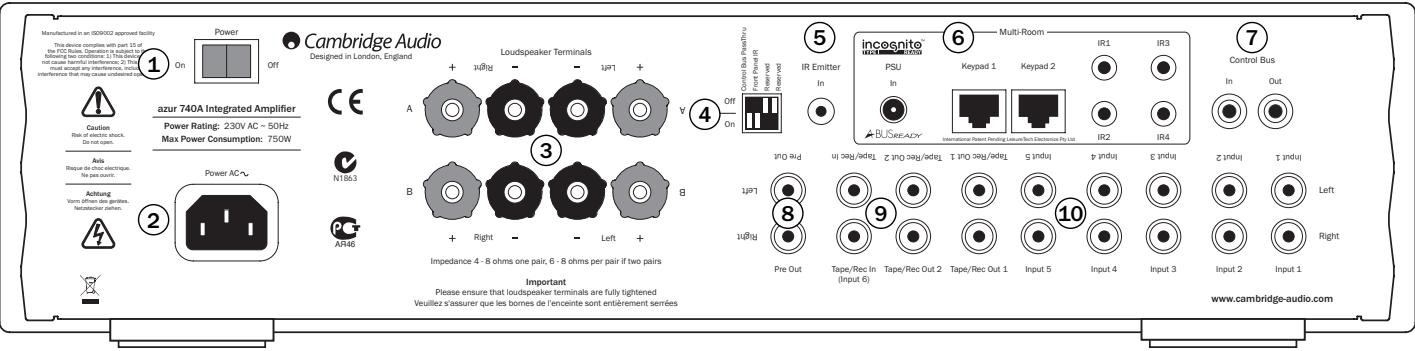

Control Bus Passthru (pont bus de commande) - règle sur on/off le bouclage des signaux du bus de commande de l'entrée vers la sortie..

Reserved (Réservé) - non utilisé. 5

Entrée de l'émetteur IR (infrarouge)

(éventuellement) enregistrée est alors indiquée sur l'afficheur du panneau avant. Quand l'entrée de la platine cassette Tape Input est sélectionnée, un cercle plein s'affiche à côté de TAPE MON pour indiquer que c'est l'entrée Tape Input qui est en cours d'écoute, tandis qu'une autre source est envoyée à la sortie Tape Out pour l'enregistrement. La source de l'enregistrement est également signalée par un cercle plein à côté de l'entrée sélectionnée et peut être modifiée en appuyant sur un autre bouton de source. Pour désactiver le contrôle d'enregistrement, il suffit d'appuyer une nouvelle fois sur le bouton de sélection d'entrée Tape Mon. Cette fonction est particulièrement utile si vous utilisez une platine cassette analogique à 3 têtes, qui permet de lire le signal enregistré (via une troisième tête) simultanément à son enregistrement. Il est alors possible, en activant ou en désactivant l'entrée de contrôle d'enregistrement Tape Mon, de comparer directement le signal original au signal enregistré en temps réel, de façon à pouvoir ajuster les réglages d'enregistrement de la platine. Pour une documentation plus complète au sujet de cette fonction, reportez-vous au mode d'emploi de votre platine cassette analogique à 3 têtes. 10

Reportez-vous à la section " CAP5 " de ce mode d'emploi pour plus d'informations. Remarque : Utilisé avec une seule paire d'enceintes acoustiques, cet amplificateur requiert des enceintes d'une impédance nominale entre 4 et 8 ohms. Si vous utilisez deux paires d'enceintes acoustiques, cet amplificateur requiert des enceintes acoustiques présentant une impédance nominale entre 6 et 8 ohms chacune. 4

être changée pendant un enregistrement (mais le signal enregistré peut être contrôlé à l'aide de l'entrée de platine cassette Tape Mon). 8

Veuillez vous reporter à la section " Utilisation de l'appareil " de ce mode d'emploi pour plus d'informations sur les fonctions de ces boutons.

Coupure du son à l'amplificateur. La coupure du son est signalée sur l'afficheur par l'indication MUTE et par l'apparition de deux traits clignotant au lieu de l'indication de niveau de volume.

Pour désactiver la coupure du son, il suffit d'appuyer une nouvelle fois sur ce bouton.

Le schéma ci-dessous présente le raccordement de l'amplificateur à une platine d'enregistrement ou à une autre source avec circuit d'enregistrement et de contrôle.

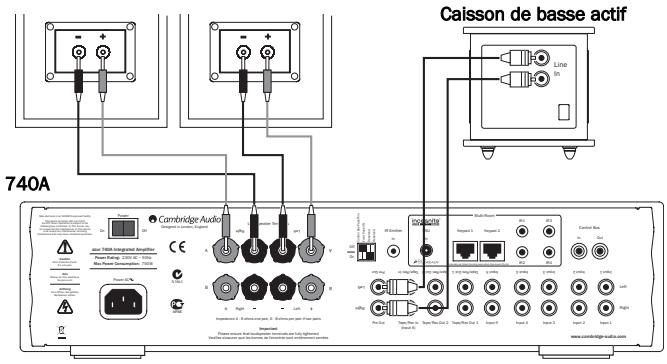

Les prises Preamp Out permettent de raccorder l'appareil aux entrées d'un amplificateur de puissance ou d'un caisson de basse actif. Le schéma ci-dessous présente le raccordement de l'amplificateur à un caisson de basse actif via les entrées Line In du caisson.

Les deux sorties pour platine d'enregistrement peuvent être utilisées indifféremment (elles transportent le même signal en parallèle).

Caisson de basse actif

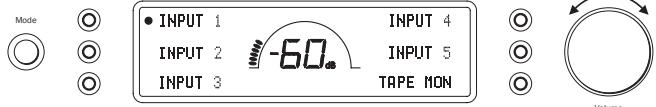

Le 740A est muni d'un afficheur personnalisé sur le panneau avant de l'appareil. Il affiche le statut en cours et permet d'accéder aux menus de Configuration Système du 740A. Vous pouvez y régler les paramètres d'écoute de l'amplificateur selon vos préférences personnelles. Le système de menu propose une navigation et un contrôle simples : utilisez les boutons de sélection d'entrée pour activer (cercle plein) ou désactiver (pas de cercle) une fonction. Le bouton de contrôle du volume permet d'augmenter/diminuer la valeur des réglages.

Le 740A propose de nombreux réglages avancés permettant une personnalisation en fonction des préférences de l'utilisateur. Les entrées peuvent être renommées pour correspondre aux appareils source réellement utilisés. Chaque entrée peut être ajustée de sorte qu'elles produisent toutes un niveau acoustique uniforme lors du changement entre les entrées et d'autres options.

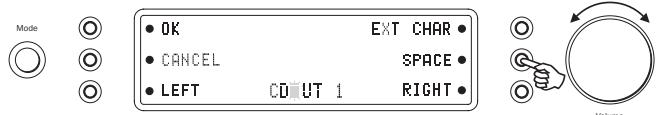

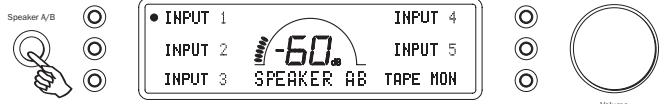

Enceintes A/B Pour modifier le nom d'une entrée, maintenez appuyé le bouton de sélection d'entrée correspondant pendant quatre secondes. Par exemple, un lecteur de CD est raccordé à l'entrée 1, vous pouvez la nommer " CD ", et ainsi de suite. Tournez le bouton de réglage du volume pour faire défiler les caractères disponibles. Appuyez sur le bouton de Gauche ou de Droite pour sélectionner le caractère à modifier. Appuyez sur EXT CHAR pour accéder à un jeu étendu de caractères. Appuyez sur OK pour confirmer et quitter le menu de modification de nom d'entrée.

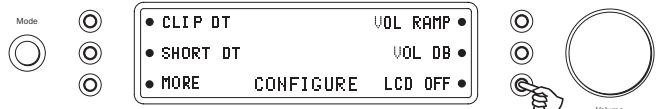

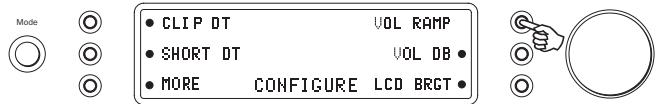

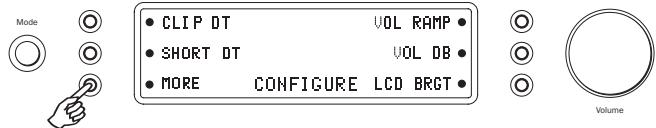

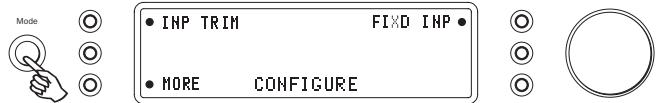

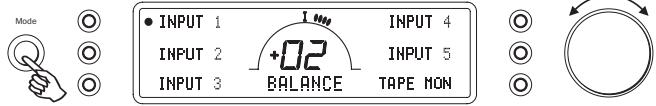

Menu de Configuration Système

(affichage du volume). Mode

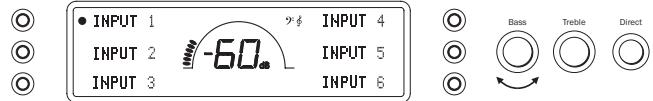

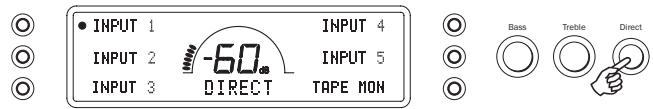

Commande de réglage des graves et des aiguës

Détecteur d'écrêtage/Détecteur de court-circuit d'enceinte Bass

Elles modifient le son uniquement au niveau des enceintes acoustiques et des prises de sortie du préampli. Elles n'affectent pas les signaux envoyés par les prises de sortie Tape Out. Avec un CD bien enregistré et une chaîne de qualité, les commandes de réglage de tonalité ne sont pas nécessaires et peuvent être neutralisées en enfonçant le bouton Direct : Bass

Ajustage de gain d'entrée

Cette fonction permet d'ajuster les niveaux relatifs des entrées. Elle permet d'ajuster chaque entrée pour qu'elles produisent toutes un niveau acoustique uniforme moyen lorsque vous passez d'une entrée à l'autre. Choisissez la source dont le son semble le plus fort et ajustez le niveau jusqu'à atteindre le niveau moyen perçu avec les autres. Répétez cette procédure si d'autres sources semblent plus fortes que la moyenne.

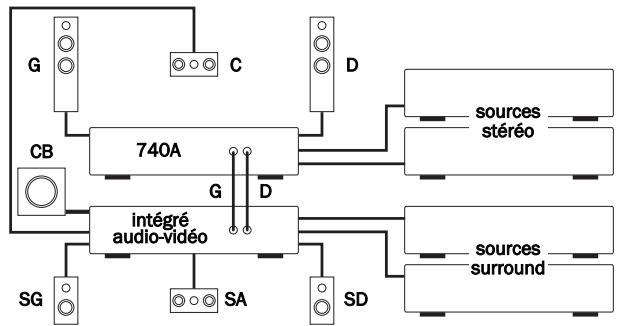

Sélectionnez l'entrée de votre choix et réglez le gain fixe à l'aide de la commande de réglage du volume (l'option OFF ne désactive pas l'entrée, mais lie le gain d'entrée au réglage du volume, ce qui correspond au réglage par défaut). Lorsque une source est réglée sur une entrée fixe, la balance est toujours réglée sur la valeur neutre.

Appuyez sur le bouton Mode pour quitter ce menu.

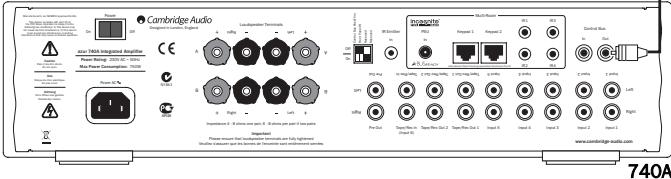

Menu de contrôle de Marche/Arrêt

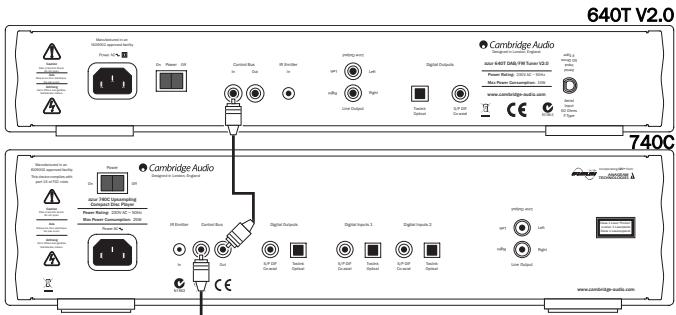

Lorsque le 740A entre en veille et quitte le mode veille, il peut allumer et éteindre automatiquement d'autres appareils Cambridge Audio Azur connectés et munis de prises de bus de commande. Pour pouvoir utiliser cette fonction, les appareils doivent être connectés (voir illustration) à l'aide de câbles Cinch (RCA). Les prises sont de couleur orange et se trouvent sur les panneaux arrière des appareils Azur compatibles. Établissez la connexion à partir de la sortie du bus de commande du 740A vers l'entrée du bus de commande d'un autre appareil Azur (ex. : 740C). Continuez la chaîne avec d'autres appareils Azur si nécessaire. 640T V2.0 Manufactured in an ISO9002 approved facility On

Power Rating: 230V AC ~ 50Hz

Max Power Consumption: 750W Avis

(pour uniquement allumer tous les appareils Azur), OFF (pour uniquement mettre en veille tous les appareils Azur) ou ON & OFF (pour allumer et mettre en veille tous les appareils Azur). Choisissez OK pour confirmer et quitter.

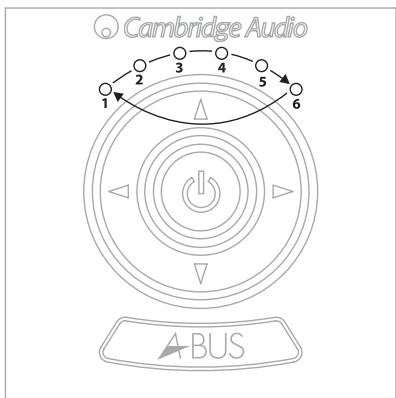

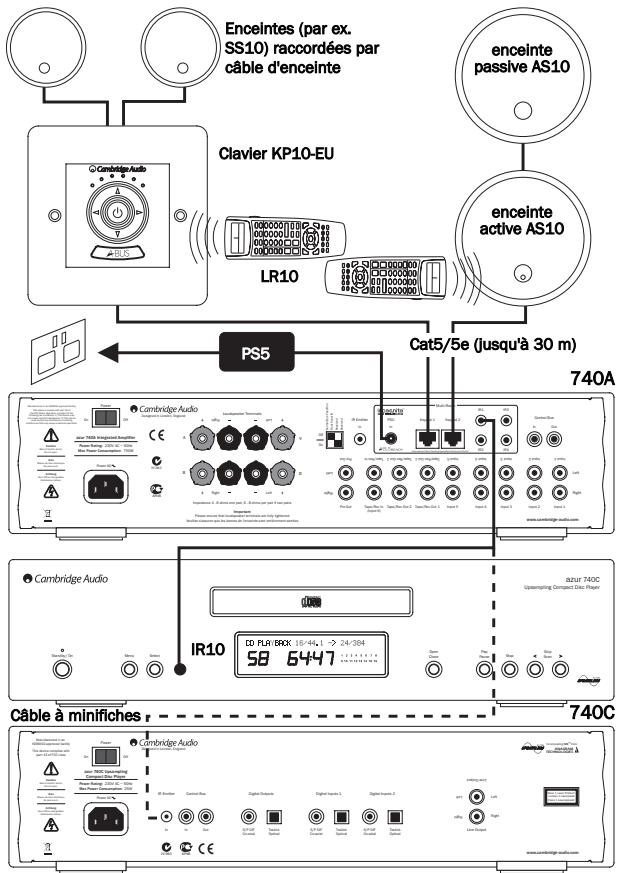

CB Il est donc possible de commander des sources à partir des autres pièces en utilisant la télécommande des sources ou une télécommande intelligente. La télécommande Incognito LR10 peut commander entièrement les claviers, assimiler les codes de commandes des sources (y compris ceux d'autres fabricants), changer la source sur l'amplificateur, etc. Pour plus de détails concernant le système multipièces Incognito, contactez votre revendeur Cambridge Audio ou visitez notre site internet www.cambridge-audio.com.

Vorm öffnen des gerätes. Ordre de sélection 1. Input 1 (entrée 1) 2. Input 2 (entrée 2) 3. Input 3 (entrée 3) électrique de commandes distantes IR par l'appareil. Les commandes de cette entrée ont pour unique but de commander cet appareil, elles ne sont pas acheminées sous forme démodulée sur la sortie du bus de commande. Le 740A possède également des commutateurs DIP qui peuvent être réglés pour différentes configurations personnalisées. Lorsque l'amplificateur est encastré dans un placard (ou lorsque vous utilisez les IR routés) il peut être conseillé de désactiver les infrarouges du panneau avant en réglant le commutateur DIP sur 'Off'.

Sertissez soigneusement les fils

Rassemblez les paires, dénudez les fils et insérez-les dans la fiche RJ45

En outre, l'appareil intègre des codes de commande IR directs ainsi que des codes de basculement pour plusieurs de ses fonctions afin de simplifier la programmation de systèmes personnalisés. Il est possible d'accéder aux commandes directes spéciales (marche-arrêt et silence) de la télécommande fournie afin de les faire assimiler par un système personnalisé, comme suit : 1. Maintenez le bouton de veille-marche enfoncé. La télécommande génère d'abord sa commande (commande à bascule). Gardez le bouton enfoncé. Après 12 secondes, une commande de mise en marche de l'amplificateur est générée. Si vous continuez à appuyer sur le bouton pendant encore 12 secondes, une commande de mise à l'arrêt de l'amplificateur est générée. 2. Maintenez le bouton Mute enfoncé. La télécommande génère d'abord sa commande (commande à bascule). Gardez le bouton enfoncé. Après 12 secondes, une commande de coupure du son est générée. Si vous continuez à appuyer sur le bouton pendant encore 12 secondes, une commande de rétablissement du son est générée. Un code complet pour ce produit est à votre disposition sur le site de Cambridge Audio à l'adresse suivante : www.cambridge-audio.com

1. Détection du courant continu

Symptôme - L'appareil s'est éteint pendant son utilisation ; le message " DC ERROR " clignote sur l'afficheur. Mode

Solution - La résistance des bornes d'enceintes est trop basse. Coupez l'alimentation et vérifiez s'il n'y a pas un court-circuit entre les deux bornes d'enceintes avant de remettre le courant.

Note: Si l'indication ne change pas et que vous utilisez plusieurs enceintes acoustiques sur chaque sortie d'enceintes, retirez une paire d'enceintes et réessayez. Si un trop grand nombre d'enceintes acoustiques sont raccordées à l'amplificateur, la résistance de charge diminue de manière excessive et l'amplificateur surchauffe. Le système CAP5 détecte cette situation. Si l'indication ne change pas alors qu'une seule paire d'enceintes acoustiques est raccordée, il est possible que la défaillance provienne d'une des enceintes.

4. Détection des courts-circuits

Symptôme - L'appareil n'est pas sorti du mode veille ; le message " SPKR SHORT " clignote sur l'afficheur. Volume

Description - Le système CAP5 assure la protection des enceintes acoustiques lorsque la sortie de l'amplificateur atteint une tension constante élevée (courant continu) en raison d'une panne interne quelconque. C'est une panne rare, mais sa détection peut sauver des enceintes acoustiques onéreuses.

Solution - Etant donné la sensibilité requise du circuit de protection du courant continu, un écrêtage fort de l'amplificateur peut déclencher cette protection. Si cet événement se produit, éteignez l'appareil, remettez-le en marche et vérifiez-en le fonctionnement à volume réduit. Si la panne se reproduit, contactez votre revendeur et confiez-lui l'appareil pour un entretien.

2. Détection des excès de chaleur

Symptôme - L'appareil s'est éteint pendant son utilisation ; le message " OVER TEMP " clignote sur l'afficheur.

Écrêtage d'aplatir les crêtes du signal. Quand le système CAP5 détecte un tel écrêtage, il diminue automatiquement le volume jusqu'à ce qu'il mesure une sortie sans distorsion. Il est possible de désactiver la fonction de détection d'écrêtage en désactivant l'option CLIP DT dans le menu de Configuration Système du 740A.

Il est possible de désactiver la fonction de détection de court-circuit en désactivant l'option SHORT DT dans le menu de Configuration Système du 740A, cette opération n'est pas recommandée. Elle est uniquement nécessaire avec des enceintes possédant une résistance CA très faible.

Note: Il n'est pas recommandé de désactiver cette protection contre l'écrêtage, car cette fonctionnalité a été prévue expressément pour protéger l'amplificateur et les enceintes acoustiques.

Assurez-vous que la prise est bien enfoncée dans la prise d'alimentation électrique.

Vérifiez le fusible de la fiche secteur ou de l'adaptateur.

Assurez-vous que l'amplificateur n'est pas en mode Veille. Vérifiez que le composant source est bien connecté.

Réponse en fréquence

Il n'y a pas de son sur un canal

Consommation électrique maximale

750 W Consommation électrique minimale

FRANÇAIS Vérifiez que le cordon d'alimentation en courant alternatif est bien raccordé à l'ampli.

Augmentation/diminution max. des graves de

Vérifiez le tourne-disque et le bras de lecture pour vous assurer qu'il n'y a pas de défaut de mise à la terre ou du cordon d'alimentation.

Augmentation/diminution max des aiguës de

+/- 7,5 dB à 20 kHz

Vérifiez que les interconnexions sont bien connectées et ne sont pas défectueuses.

Dimensions (H x L x P)

Les graves sont faibles ou l'image stéréophonique est diffuse Vérifiez que les haut-parleurs ne sont pas déphasés.

Vérifiez que les commandes de volume/tonalité n'ont pas été réglées à un niveau trop élevé.

Un message clignote sur l'afficheur

Voir la section sur le système de protection CAP5.

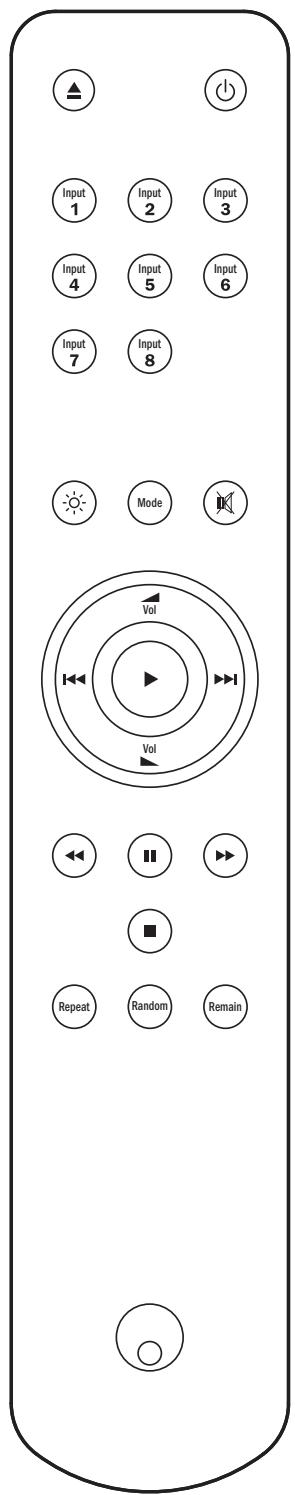

La télécommande ne fonctionne pas

Vérifiez les piles. Vérifiez que rien ne bloque le capteur. Vérifiez sur le panneau arrière que le commutateur IDP de l'IR du panneau avant est réglé sur 'On'.

Aucune réponse de l'appareil lorsque les deux fiches In

(Entrée) et Out (Sortie) du bus de commande sont connectées Sur le panneau arrière, réglez le commutateur DIP du pont du bus de commande sur 'Off'.

Pour avoir accès à davantage de points de la foire aux questions (FAQ), aux conseils et aux informations techniques afin d'obtenir les meilleurs résultats de votre 840A V2, merci de consulter la section Support

(Assistance) sur le site web de Cambridge Audio : www.cambridgeaudio.com/support.php Pour toutes réparations, pendant ou après la garantie, veuillez contacter votre revendeur. 37
