Retrouvez gratuitement la notice de l'appareil AZUR 840A CAMBRIDGE AUDIO au format PDF.
Téléchargez la notice de votre Amplificateur intégré au format PDF gratuitement ! Retrouvez votre notice AZUR 840A - CAMBRIDGE AUDIO et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil AZUR 840A de la marque CAMBRIDGE AUDIO.
Commandes et connexions du panneau avant56 Télécommande 58 Raccords59 Utilisation de l'appareil62 Réglages de l'amplificateur63 Multipièces66 Installation personnalisée67 Système de protection CAP5 68 Dépannage70 alimente le préamplificateur, permettant au 840A de combiner un préamplificateur et un amplificateur de puissance en un seul appareil.

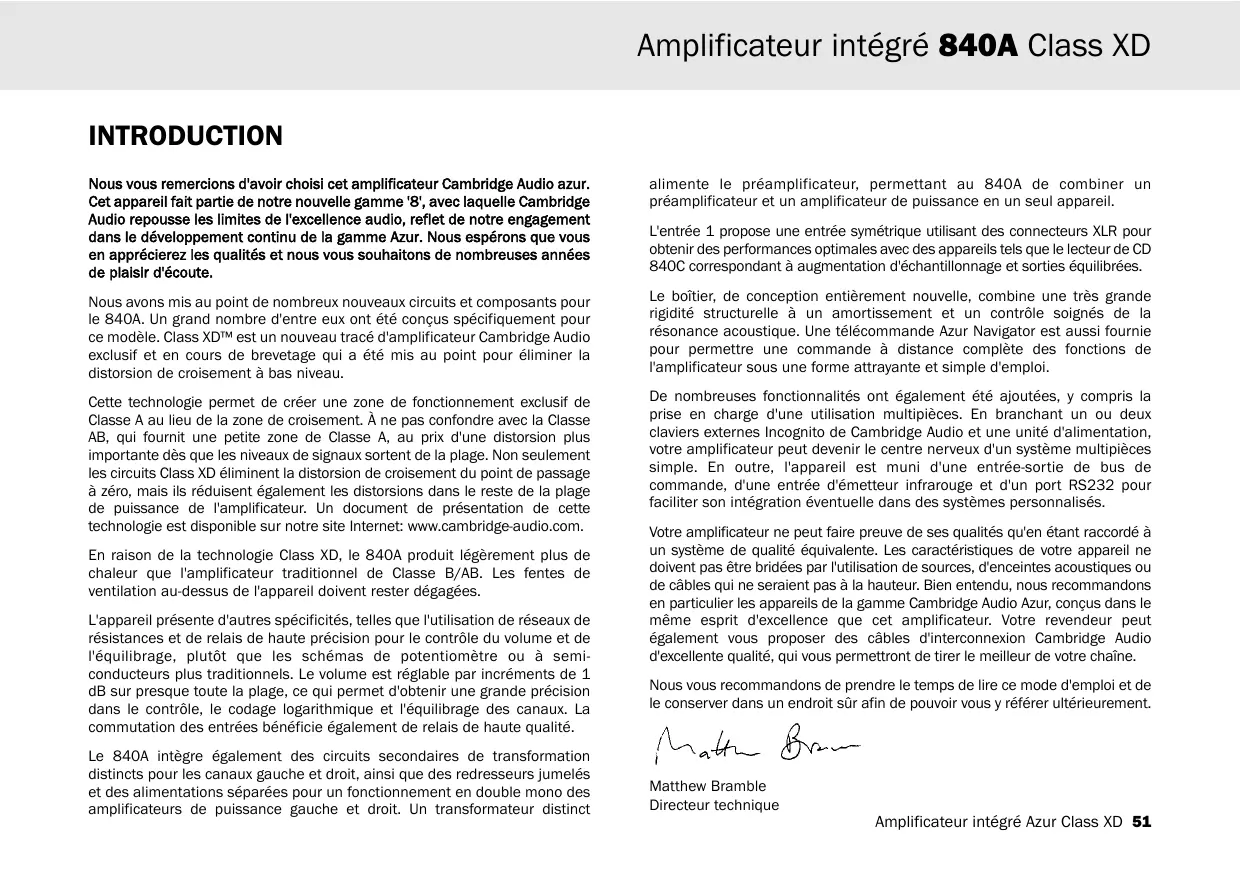

Classe A au lieu de la zone de croisement. À ne pas confondre avec la Classe AB, qui fournit une petite zone de Classe A, au prix d'une distorsion plus importante dès que les niveaux de signaux sortent de la plage. Non seulement les circuits Class XD éliminent la distorsion de croisement du point de passage à zéro, mais ils réduisent également les distorsions dans le reste de la plage de puissance de l'amplificateur. Un document de présentation de cette technologie est disponible sur notre site Internet: www.cambridge-audio.com.
L'appareil présente d'autres spécificités, telles que l'utilisation de réseaux de résistances et de relais de haute précision pour le contrôle du volume et de l'équilibrage, plutôt que les schémas de potentiomètre ou à semiconducteurs plus traditionnels. Le volume est réglable par incréments de 1 dB sur presque toute la plage, ce qui permet d'obtenir une grande précision dans le contrôle, le codage logarithmique et l'équilibrage des canaux. La commutation des entrées bénéficie également de relais de haute qualité. Le 840A intègre également des circuits secondaires de transformation distincts pour les canaux gauche et droit, ainsi que des redresseurs jumelés et des alimentations séparées pour un fonctionnement en double mono des amplificateurs de puissance gauche et droit. Un transformateur distinct
840C correspondant à augmentation d'échantillonnage et sorties équilibrées.
également vous proposer des câbles d'interconnexion Cambridge Audio d'excellente qualité, qui vous permettront de tirer le meilleur de votre chaîne. Nous vous recommandons de prendre le temps de lire ce mode d'emploi et de le conserver dans un endroit sûr afin de pouvoir vous y référer ultérieurement.
Directeur technique Vérifiez la tension d'alimentation à l'arrière de l'appareil. Si la tension de l'alimentation secteur n'est pas identique, contactez votre revendeur. Cet appareil est conçu pour fonctionner exclusivement avec une alimentation en courant électrique correspondant aux caractéristiques de tension et de type indiquées sur le panneau arrière. Toute autre alimentation en courant peut endommager l'appareil. Cet appareil doit être éteint s'il n'est pas utilisé. En outre, il ne doit être utilisé que s'il est raccordé à la terre. Afin de réduire le risque de choc électrique, n'ouvrez pas l'appareil (capot ou panneau arrière). L'appareil ne contient aucune pièce nécessitant l'intervention de l'utilisateur. Pour toute réparation, adressez-vous à un technicien-réparateur qualifié. Si le cordon d'alimentation est muni d'une fiche moulée, l'appareil ne doit être utilisé que si le porte-fusible en plastique est en place. Si vous perdez le porte-fusible, vous devrez commander la pièce adéquate auprès de votre revendeur Cambridge Audio. Le symbole de l'éclair terminé par une tête de flèche à l'intérieur d'un triangle est destiné à avertir l'utilisateur de la présence de " tensions dangereuses " sans isolation dans le boîtier de l'appareil qui peuvent être suffisamment élevées pour constituer un risque de choc électrique pour les personnes. Le point d'exclamation à l'intérieur d'un triangle est destiné à avertir l'utilisateur de la présence d'instructions d'utilisation ou d'entretien importantes dans la documentation fournie avec cet appareil.
électromagnétique (89/336/CEE) dans le cadre d'une utilisation et d'une installation conformes à ce mode d'emploi. Par respect des normes de conformité, seuls les accessoires Cambridge Audio doivent être utilisés avec ce produit. Pour tout entretien ou toute réparation, veuillez vous référer à un technicien qualifié. La poubelle à roulettes barrée d'une croix est le symbole de l'Union européenne indiquant la collecte séparée des appareils et dispositifs électriques et électroniques. Ce produit contient des dispositifs électriques et électroniques qui doivent être réutilisés, recyclés ou récupérés, et qui ne doivent pas être jetés avec les déchets ordinaires non triés. Veuillez remettre l'appareil au revendeur agréé chez qui vous avez acheté ce produit, ou le contacter pour plus d'informations.
Azur. Elles vous permettront de tirer le maximum de l'appareil et d'en prolonger la durée de vie. Nous vous conseillons de suivre toutes les instructions, de tenir compte de tous les avertissements et de conserver le mode d'emploi dans un endroit sûr afin de pouvoir vous y référer ultérieurement. Cet appareil est un dispositif de classe 1. Il doit être raccordé à une prise secteur pourvue d'un conducteur de terre. Cet appareil a besoin d'un espace de ventilation au-dessus et en dessous. Ne le placez pas sur un tapis ou sur une autre surface molle. N'obstruez pas les entrées d'air ou les grilles de ventilation du fond et du dessus. Ne l'installez pas dans un espace fermé tel qu'une bibliothèque ou une armoire. N'installez pas l'appareil à proximité de sources de chaleur (radiateurs, registres de chaleur, poêles et autres appareils, y compris les amplificateurs, qui produisent de la chaleur). Ne désactivez pas les dispositifs de sécurité de la fiche polarisée ou avec tige de terre. La fiche polarisée présente deux broches, dont une est plus large que l'autre. La fiche à tige de terre présente deux broches ainsi qu'une tige de mise à la terre. La broche large ou la tige de terre contribuent à votre sécurité. Si la fiche fournie ne convient pas à la prise de courant, adressez-vous à un électricien pour remplacer la prise de courant obsolète. AVERTISSEMENT - En raison des risques d'incendie ou de choc électrique potentiels, cet appareil ne doit jamais être exposé à la pluie ou à l'humidité. Cet appareil doit être protégé contre toutes gouttes, tout ruissellement et toute éclaboussure d'eau ou d'un autre liquide. Aucun objet contenant du liquide (vase, etc.) ne doit y être déposé. Au cas où un tel événement se produirait, éteignez immédiatement l'appareil, débranchez-le du secteur et contactez votre revendeur.
Disposez le câble d'alimentation de telle façon qu'il ne puisse être écrasé ou abîmé par des personnes ou des objets. Si vous ne comptez pas utiliser cet appareil pendant une période prolongée, mettez-le en veille, éteignez-le et débranchez-le du secteur. Débranchez-le également en cas d'orage. Pour nettoyer l'appareil, passez un tissu non pelucheux humide sur son boîtier. N'utilisez pas de produit de nettoyage liquide contenant de l'alcool, de l'ammoniaque ou un abrasif. N'actionnez pas d'aérosol audessus ou à proximité de l'amplificateur. L'appareil ne contient aucune pièce nécessitant l'intervention de l'utilisateur. En cas de problème, ne tentez jamais de réparer, de démonter ou de remonter l'appareil vous-même. Une révision s'impose lorsque l'appareil a été endommagé d'une quelconque manière, par exemple si le cordon d'alimentation ou la fiche est détérioré, si du liquide s'est répandu ou si des objets ont été introduits dans l'appareil, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement ou s'il a subi une chute. Tout non-respect de cette mesure de précaution peut vous exposer à des chocs électriques graves. Cet appareil doit être installé sur une surface plane et stable. Pour éviter toute interférence causée par des champs magnétiques de fuite, ne pas installer de platine ou de téléviseur à tube cathodique à proximité de l'appareil.

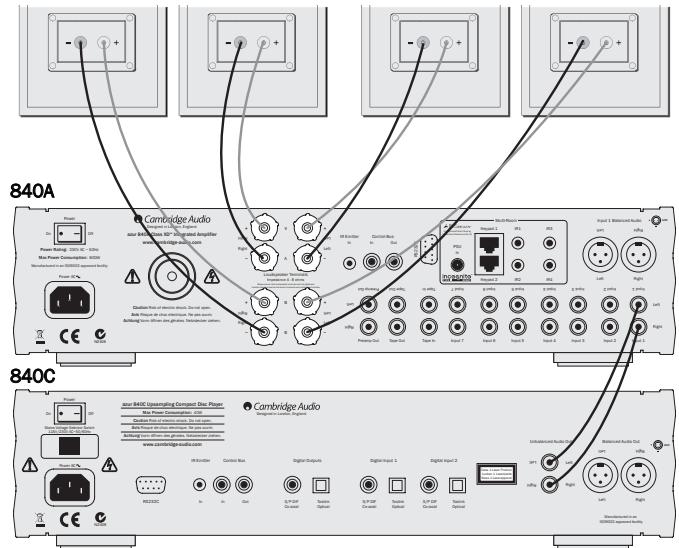

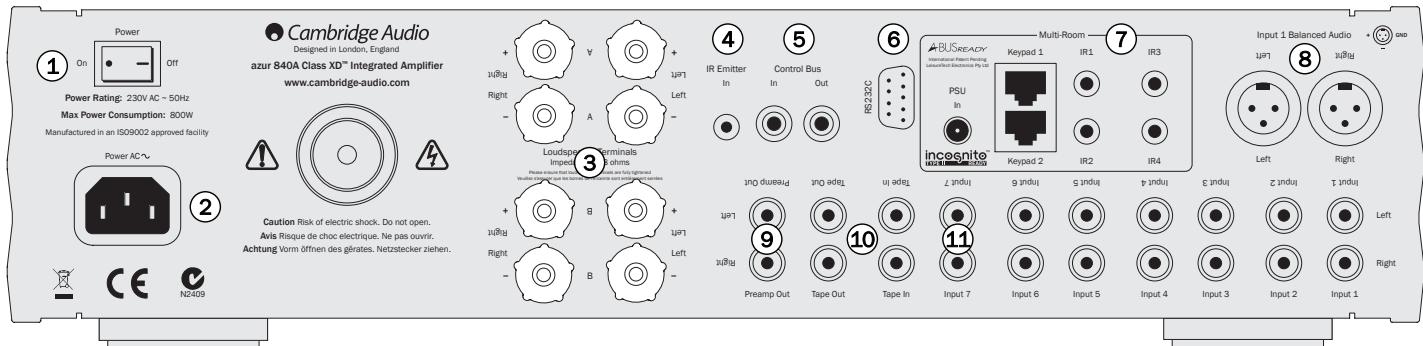

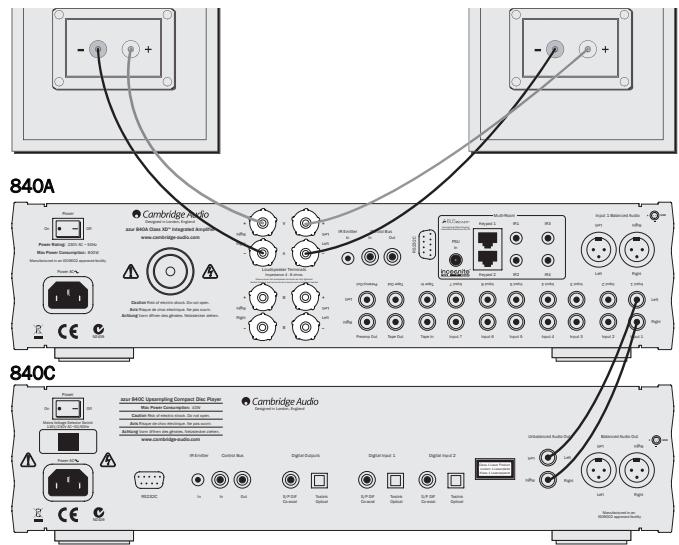

L'appareil possède deux borniers d'enceintes acoustiques : A (bornier principal d'enceintes acoustiques) et B (bornier secondaire d'enceintes acoustiques). Les deux borniers peuvent être activés et désactivés. Raccordez les fils de l'enceinte gauche aux bornes LEFT + et - et les fils de l'enceinte droite aux bornes RIGHT + et -. Dans tous les cas, la borne rouge est la sortie positive et la borne noire correspond à la sortie négative. Veillez à ce qu'aucun brin isolé ne puisse court-circuiter les sorties des enceintes acoustiques. Vérifiez que les bornes d'enceintes sont complètement serrées pour assurer une bonne connexion électrique. Si les
Réception des commandes infrarouges modulées des systèmes multipièces par l'amplificateur. Les commandes reçues ne sortent pas du circuit du bus de commande. Reportez-vous à la section " Installation personnalisée " pour plus d'informations.
In - Réception par l'appareil des commandes non modulées de systèmes multipièces ou d'autres éléments. Out - Sortie des commandes du bus de commande vers un autre appareil. Permet également au 840A de contrôler certains appareils Cambridge Audio.
Reportez-vous à la section " Multipièces " de ce mode d'emploi pour plus d'informations sur les raccordements et les configurations.

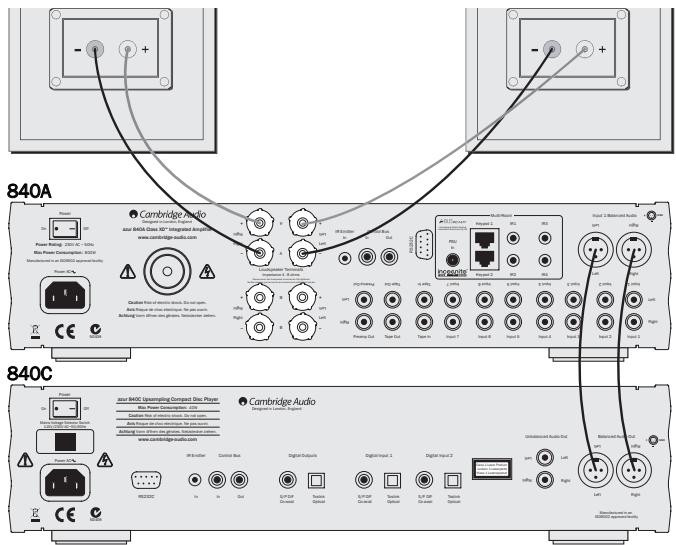

L'entrée 1 permet le raccordement d'un signal audio non équilibré (Cinch/RCA) ou équilibré (XLR). Chacun de ces raccordements peut être utilisé, mais pas les deux en même temps. La connexion équilibrée permet d'obtenir une meilleure qualité et peut éliminer le bruit et les interférences dans le câble lorsqu'elle est utilisée avec d'autres appareils qui prennent en charge cette fonction. Le connecteur XLR est câblé comme suit : Broche 1 - Terre ; Broche 2 - point Chaud (en phase) ; Broche 3 - point Froid (inversion de phase). Lorsque vous utilisez l'entrée équilibrée ou non équilibrée, assurez-vous qu'aucun câble ou appareil n'est branché à l'entrée inutilisée, les performances pouvant s'en trouver réduites. Il n'est ni nécessaire ni recommandé de fermer l'entrée inutilisée.

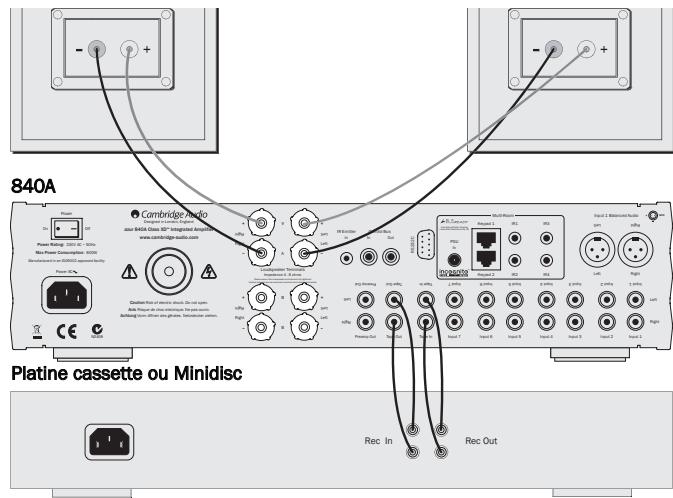

Quand l'entrée de la platine cassette Tape Input est sélectionnée, un cercle plein s'affiche à côté de TAPE MON pour indiquer que c'est l'entrée Tape Input qui est en cours d'écoute, tandis qu'une autre source est envoyée à la sortie Tape Out pour l'enregistrement. La source de l'enregistrement est également signalée par un cercle plein à côté de l'entrée sélectionnée et peut être modifiée en appuyant sur un autre bouton de source. Pour désactiver le contrôle d'enregistrement, il suffit d'appuyer une nouvelle fois sur le bouton de sélection d'entrée Tape Mon. Cette fonction est particulièrement utile si vous utilisez une platine cassette analogique à 3 têtes, qui permet de lire le signal enregistré (via une troisième tête) simultanément à son enregistrement. Il est alors possible, en activant ou en désactivant l'entrée de contrôle d'enregistrement Tape Mon, de comparer directement le signal original au signal enregistré en temps réel, de façon à pouvoir ajuster les réglages d'enregistrement de la platine. Pour une documentation plus complète au sujet de cette fonction, reportez-vous au mode d'emploi de votre platine cassette analogique à 3 têtes.

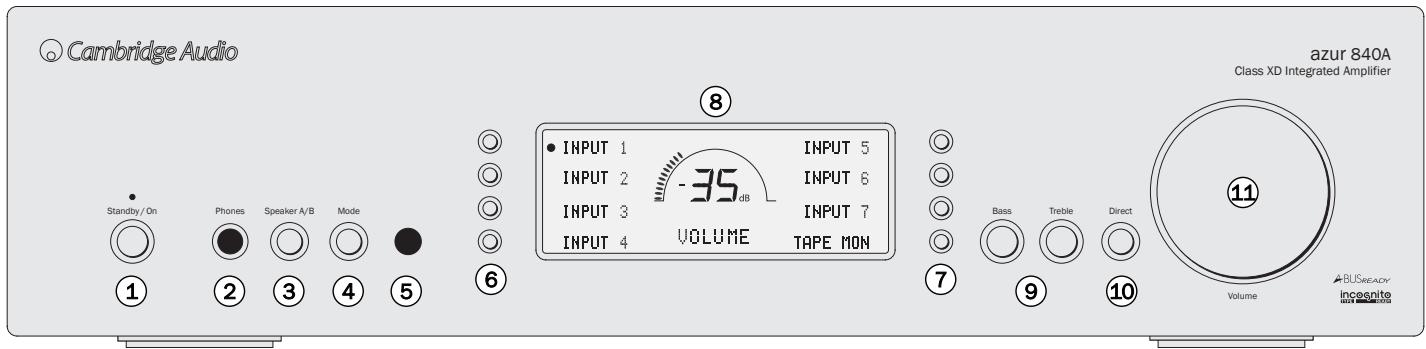

11 Entrées 1-7 Ces entrées conviennent à toute source de haut niveau (ligne) telle que lecteur de CD, syntoniseur DAB, syntoniseur FM/AM, etc. Remarque : Ces entrées conviennent uniquement à des signaux audio analogiques. Elles ne doivent pas être raccordées à la sortie numérique d'un lecteur de CD ou d'un autre appareil à sortie numérique.
Remarque : Utilisé avec une seule paire d'enceintes acoustiques, cet amplificateur requiert des enceintes d'une impédance nominale entre 4 et 8 ohms. Si vous utilisez deux paires d'enceintes acoustiques, cet amplificateur requiert des enceintes acoustiques présentant une impédance nominale entre 6 et 8 ohms chacune.
être contrôlé à l'aide de l'entrée de platine cassette Tape Mon). 8
Amplificateur intégré Azur Class XD 57

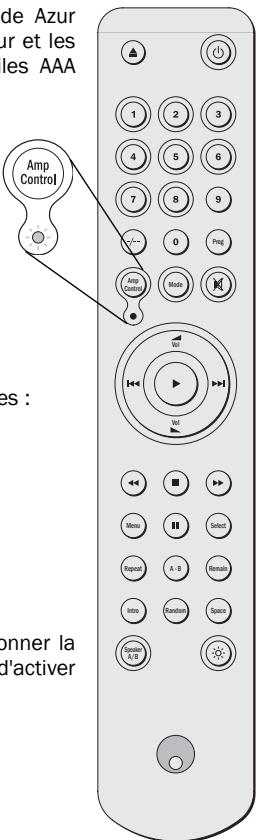

Navigator qui peut commander à la fois cet amplificateur et les lecteurs de CD Cambridge Audio Azur. Installez les piles AAA fournies pour la faire fonctionner. La télécommande 840A/C est munie d'un bouton Amp Control, permettant d'activer le mode Amplificateur de la télécommande et de contrôler le 840A. Lorsque ce bouton est actionné, le témoin lumineux s'allume pendant 7 secondes (pour vous avertir que le mode de contrôle de l'amplificateur est activé), puis il clignote chaque fois que vous utilisez un des boutons de commande d'amplificateur entourés d'un cercle. En mode de commande d'ampli, tous les autres boutons de la télécommande sont désactivés.
(en phase) communique le signal normal, tandis qu'un autre (inversion de phase) transmet une version inversée. L'entrée équilibrée capte la différence entre les deux connexions pour fournir le signal voulu. Toute tension de bruit apparaissant de manière identique sur les deux connexions (appelée signaux communs) est annulée par soustraction. Ce procédé présente l'avantage supplémentaire que le niveau du signal est, en réalité, transmis deux fois, ce qui permet d'améliorer le rapport signal-bruit. Le 840A et le 840C sont conçus pour fonctionner de manière optimale avec une interconnexion équilibrée. Utilisez des interconnexions stéréo XLR à XLR de haute qualité.

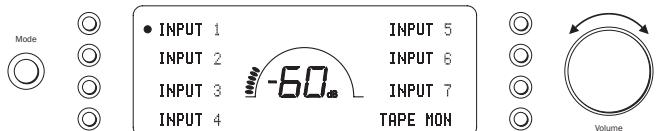

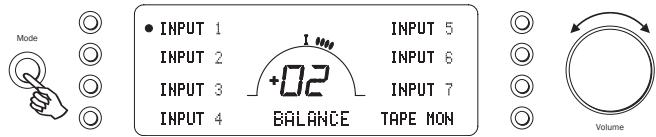

Commandes de réglage des graves et des aiguës Volume

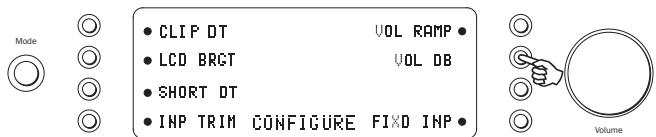

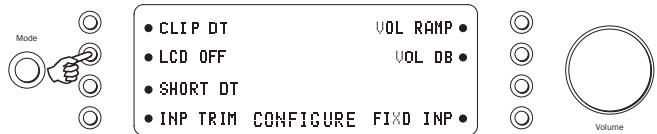

Le menu de Configuration Système permet de modifier cet affichage en unités de volume (0-72).
Elles sont ainsi complètement éliminées du parcours du signal, afin d'obtenir une fidélité optimale. Si l'enregistrement musical est de mauvaise qualité ou si d'autres facteurs affectent négativement la qualité sonore, il peut être nécessaire de régler les commandes de tonalité pour compenser les défauts.

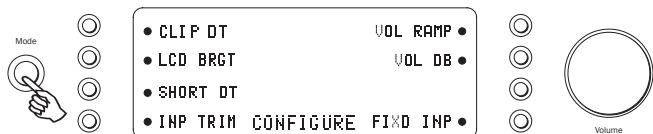

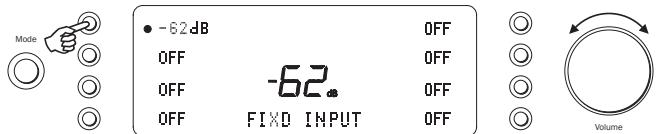

Gain d'entrée fixe (FIXD INP). Utilisez à nouveau le bouton Mode pour quitter le menu de Configuration Système et ses sous-menus.
Veuillez vous reporter à la section " CAP5 " de ce mode d'emploi pour plus d'informations sur les fonctions de détection d'écrêtage et de courtcircuit du 840A, chacune pouvant être activée (réglage par défaut) ou désactivée.

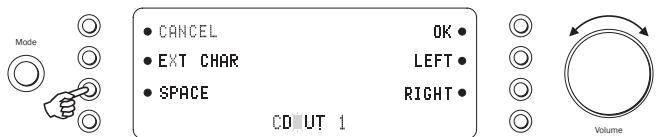

OK pour confirmer et quitter le menu de modification de nom d'entrée.

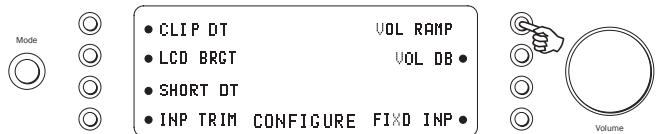

VOL RAMP dans le menu de Configuration Système et désactivez la fonction. Appuyez sur le bouton Mode pour quitter ce menu. Amplificateur intégré Azur Class XD 63

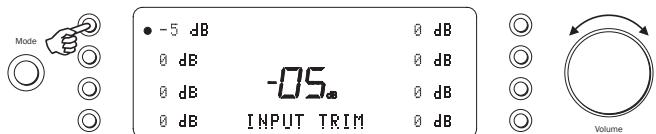

Ajustage de gain d'entrée Cette fonction permet d'ajuster les niveaux relatifs des entrées. Elle permet d'ajuster chaque entrée pour qu'elles produisent toutes un niveau acoustique uniforme moyen lorsque vous passez d'une entrée à l'autre. Choisissez la source dont le son semble le plus fort et ajustez le niveau jusqu'à atteindre le niveau moyen perçu avec les autres. Répétez cette procédure si d'autres sources semblent plus fortes que la moyenne.

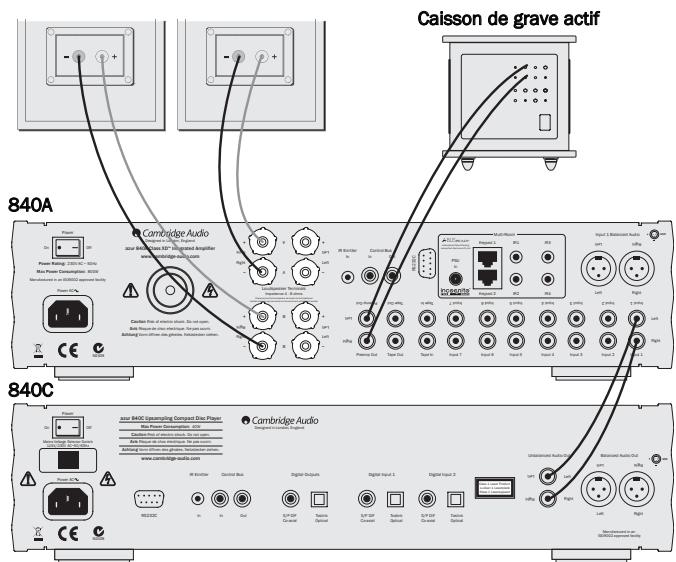

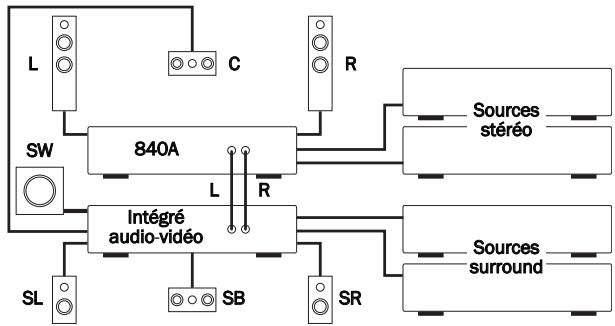

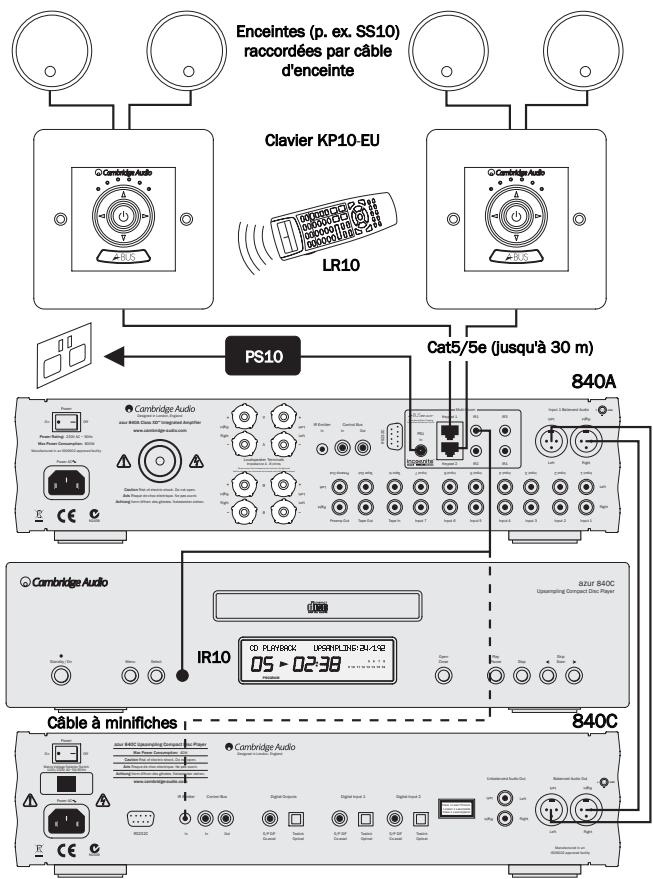

Pendant une écoute stéréo, utilisez le 840A et les sources stéréo connectées normalement pour obtenir la meilleure qualité sonore possible. Pour le son surround, sélectionnez l'entrée de niveau fixe choisie sur le 840A et utilisez l'intégré audio-vidéo pour régler le volume, sélectionner les sources surround connectées, etc. Sur le 840A, vous pouvez également renommer l'entrée à niveau fixe en tant que " mode A/V ", par exemple. Réalisez les branchements comme illustré ci-dessous. Les sorties préampli gauche et droite de l'intégré audio-vidéo se branchent sur l'entrée à gain fixe choisie sur le 840A. Étant donné que le gain peut être réglé sur n'importe quelle valeur, il est facile de faire correspondre le niveau du 840A avec celui des autres canaux audio-vidéo.
Azur si nécessaire.

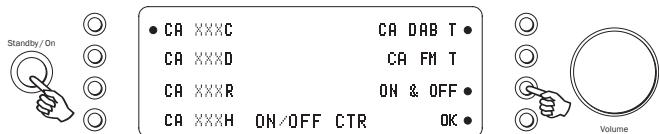

Power Rating: 230V AC ~ 50Hz Sélectionnez les appareils Azur branchés en appuyant sur le bouton de sélection d'entrée correspondant. Par exemple, CA XXXC pour un lecteur de CD Azur (540C V2, 640C V2), CA XXXD pour un lecteur de DVD Azur, CA DAB T pour un syntoniseur DAB Azur, etc.
(voir Fig. 1). Pendant la diffusion d'une même source, le cercle vide et le cercle plein se chevauchent (voir Fig. 2). Fig. 1 - Un ou deux des claviers diffuse(nt) une source différente (Entrée 2) de celle de l'amplificateur (Entrée 1). Mode

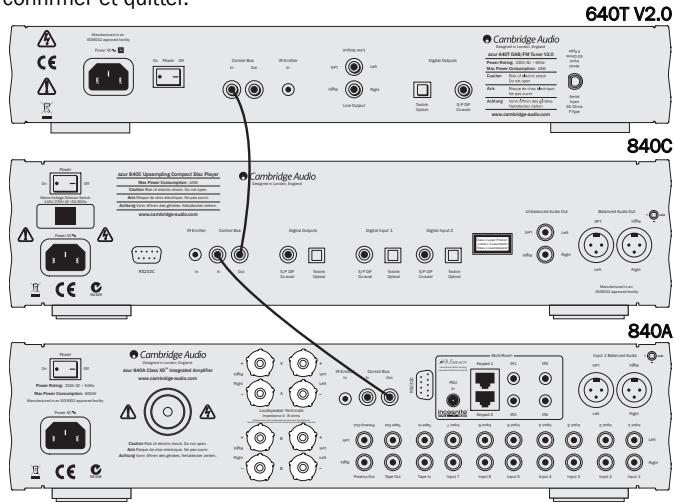

TTL) et de les transmettre à un autre appareil, si nécessaire. Ce type de commande est typiquement généré par des systèmes installés en configuration personnalisée (multipièces) ou par des émetteurs-récepteurs IR. Les prises du bus de commande sont identifiées par une couleur orange. RS232C
En outre, l'appareil intègre des codes de commande IR directs ainsi que des codes de basculement pour plusieurs de ses fonctions afin de simplifier la programmation de systèmes personnalisés. Il est possible d'accéder aux commandes directes spéciales (marche-arrêt et silence) de la télécommande fournie afin de les faire assimiler par un système personnalisé, comme suit : 1. Maintenez le bouton de veille-marche enfoncé. La télécommande génère d'abord sa commande (commande à bascule). Gardez le bouton enfoncé. Après 12 secondes, une commande de mise en marche de l'amplificateur est générée. Si vous continuez à appuyer sur le bouton pendant encore 12 secondes, une commande de mise à l'arrêt de l'amplificateur est générée. 2. Maintenez le bouton Mute enfoncé. La télécommande génère d'abord sa commande (commande à bascule). Gardez le bouton enfoncé. Après 12 secondes, une commande de coupure du son est générée. Si vous continuez à appuyer sur le bouton pendant encore 12 secondes, une commande de rétablissement du son est générée. Le tableau complet des codes et le protocole RS232 concernant cet appareil sont disponibles sur le site Internet de Cambridge Audio à l'adresse www.cambridge-a audio.com.

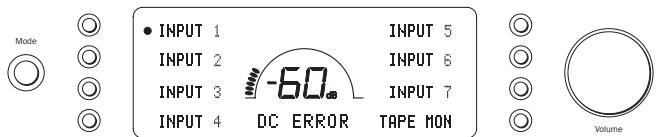

Si cet événement se produit, éteignez l'appareil, remettez-le en marche et vérifiez-en le fonctionnement à volume réduit. Si la panne se reproduit, contactez votre revendeur et confiez-lui l'appareil pour un entretien.
(dans les limites des dispositifs de sortie), l'amplificateur passe automatiquement en mode de défaillance. Il convient alors de laisser l'appareil reposer pendant environ 15 minutes, le temps qu'il refroidisse. Si l'appareil n'a pas refroidi suffisamment, la température peut atteindre à nouveau la limite peu après la remise en marche de l'amplificateur. Si l'impédance des enceintes acoustiques est faible, la température de l'amplificateur peut monter plus vite parce que l'amplificateur fournit une énergie plus importante. Si l'amplificateur est encastré dans une armoire ou si les orifices de ventilation sont bouchés, le circuit de détection des excès de chaleur peut s'activer et se réactiver après un court temps d'écoute. Solution - C'est une défaillance qui trouve son origine dans l'utilisation de l'appareil. La température interne des transistors de sortie a atteint une température limite. L'appareil n'est pas endommagé, mais laissez-le refroidir pendant 15 minutes avant d'appuyer sur le bouton Standby pour reprendre le fonctionnement normal.

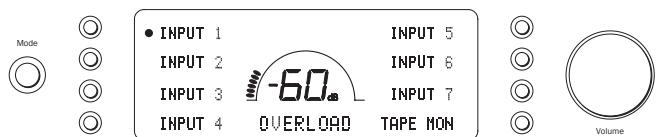

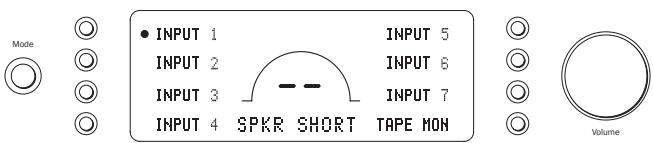

Symptôme - Le message " OVERLOAD " clignote sur l'afficheur.
840A. Cette opération est uniquement nécessaire avec des enceintes possédant une résistance CA très faible.

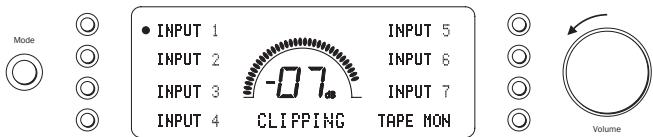

Symptôme - Le volume est automatiquement atténué ; le message " CLIPPING " clignote sur l'afficheur du panneau avant.
Il est possible de désactiver la fonction de détection d'écrêtage en désactivant l'option CLIP DT dans le menu de Configuration Système du 840A. Note: Il n'est pas recommandé de désactiver cette protection contre l'écrêtage, car cette fonctionnalité a été prévue expressément pour protéger l'amplificateur et les enceintes acoustiques.
Vérifiez que le cordon d'alimentation en courant alternatif est bien raccordé à l'ampli.
Assurez-vous que l'amplificateur n'est pas en mode Veille.

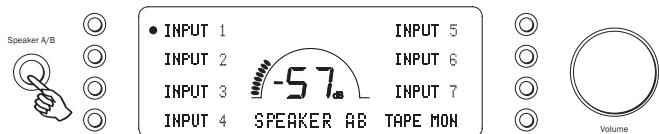

Si vous utilisez les bornes Speaker B (Haut-parleur B), vérifiez qu'elles sont bien allumées.
Vérifiez les interconnexions.
Incognito et Incognito Ready sont des marques commerciales de Cambridge Audio Ltd. Tous droits réservés. Brevet international en instance pour la Technologie Class XD Cambridge Audio Ltd. © Copyright Cambridge Audio Ltd 2006 A-BUS et A-BUS Ready sont des marques déposées de LeisureTech Electronics Pty Ltd Australia. +/- 7,5 dB à 20 kHz
Cambridge Audio, ce dernier pourra être envoyé par votre revendeur à Cambridge Audio ou à un service après-vente Cambridge Audio agréé. Le cas échéant, vous devrez expédier ce produit dans son emballage d'origine ou dans un emballage offrant un degré de protection équivalent. Une preuve d'achat telle qu'une facture attestant que le produit est couvert par une garantie valable doit être présentée pour tout recours à la garantie. Cette garantie est annulée si (a) le numéro de série d'usine a été modifié ou supprimé de ce produit ou (b) ce produit n'a pas été acheté auprès d'un revendeur Cambridge Audio agréé. Pour confirmer que le numéro de série n'a pas été modifié ou que ce produit a été acheté auprès d'un revendeur Cambridge Audio agréé, vous pouvez appeler Cambridge Audio ou le distributeur Cambridge Audio de votre pays. Cette garantie ne couvre pas les dommages esthétiques ou les dommages dus ou faisant suite à des cas de force majeure, à un accident, à un usage impropre ou abusif, à la négligence, à un usage 72 Amplificateur intégré Azur Class XD
Cette garantie ne couvre pas les dommages dus ou faisant suite à une utilisation, à un entretien ou à une installation inappropriés ou à une réparation opérée ou tentée par une personne quelconque étrangère à Cambridge Audio ou qui n'est pas revendeur Cambridge Audio ou technicien agréé, autorisé à effectuer des travaux d'entretien et de réparation sous garantie pour Cambridge Audio. Toute réparation non autorisée annule cette garantie. Cette garantie ne couvre pas les produits vendus " EN L'ÉTAT " ou " WITH ALL FAULTS ". LES RÉPARATIONS OU REMPLACEMENTS EFFECTUÉS DANS LE CADRE DE CETTE GARANTIE CONSTITUENT LE RECOURS EXCLUSIF DU CONSOMMATEUR. CAMBRIDGE AUDIO DÉCLINE TOUTE RESPONSABILITÉ POUR TOUT DOMMAGE ACCESSOIRE OU INDIRECT DE LA RUPTURE DE TOUTE GARANTIE EXPRESSE OU IMPLICITE CONCERNANT CE PRODUIT. SAUF DANS LA MESURE PRÉVUE PAR LA LOI, CETTE GARANTIE EXCLUT TOUTE AUTRE GARANTIE EXPRESSE OU IMPLICITE DE QUELQUE SORTE QUE CE SOIT, Y COMPRIS, SANS LIMITATION, LA GARANTIE RELATIVE À L'APTITUDE DU PRODUIT À ÊTRE COMMERCIALISÉ ET À ÊTRE UTILISÉ DANS UNE APPLICATION PARTICULIÈRE. Certains pays et États des États-Unis n'autorisent pas l'exclusion ou la limitation des dommages accessoires ou indirects ou les exclusions de garanties implicites. Par conséquent, les limitations ou exclusions cidessus peuvent ne pas s'appliquer. Cette garantie vous accorde des droits légaux spécifiques, outre d'autres droits qui varient d'État à État ou de pays à pays.
