Type de produit	Filtre à eau fin avec cartouche filtrante rinçable
Marque	HONEYWELL
Modèle	MINIPLUS FF06
Matériau de la cuve	Laiton ou plastique transparent selon variante (AA, EA, AAM)
Matériau du tamis	Inox
Taille de filtration (mailles)	105/135 μm
Raccordement	Fileté 1/2" à 1 1/4" selon variante
Position de montage	Horizontale, tasse filtrante vers le bas
Pression de service recommandée	4 bars (pour rinçage optimal)
Fluide admis	Eau potable
Fonctionnement	Filtration de l'eau de l'extérieur vers l'intérieur ; rinçage manuel par vanne
Rinçage	Ouvrir le robinet pendant environ 15 secondes ; eau filtrée disponible pendant le rinçage
Maintenance (rinçage)	Tous les 2 mois minimum
Maintenance (nettoyage tamis)	Tous les 6 mois
Remplacement du tamis	Possible, pièce de rechange disponible
Pièces de rechange	Tamis AS06, cuve KF06, joints toriques
Accessoires	Clapet anti-retour RV277, jeu de raccords VST06
Sécurité	Utiliser conformément aux données constructeur ; protéger du gel ; installer vannes d'isolement
Élimination	Se conformer à la réglementation pour équipements industriels en fin de vie

FOIRE AUX QUESTIONS - MINIPLUS FF06 HONEYWELL

Quelle est la taille de filtration du Honeywell MiniPlus FF06 ?

La taille de filtration est de 105/135 μm (microns), permettant de retenir les particules de saleté.

Comment installer le filtre MiniPlus FF06 ?

Installez le filtre dans une tuyauterie horizontale avec la tasse filtrante vers le bas. Montez des vannes d'isolement avant et après le filtre. Respectez le sens d'écoulement indiqué.

Comment effectuer le rinçage du filtre ?

Ouvrez le robinet de rinçage en tournant le bouton à la verticale pendant environ 15 secondes. Vous pouvez prélever de l'eau filtrée pendant le rinçage. Refermez ensuite le robinet.

À quelle fréquence faut-il rincer le filtre ?

Il est recommandé de rincer le filtre au moins tous les 2 mois, ou plus souvent selon l'encrassement. Un rinçage insuffisant peut provoquer une chute de pression.

Comment remplacer le tamis du MiniPlus FF06 ?

Fermez les vannes d'isolement, dépressurisez, dévissez la cuve avec la clé polygonale ZR06F, remplacez le tamis, remontez la cuve et ouvrez lentement les vannes.

Que faire en cas de pression d'eau insuffisante ?

Vérifiez d'abord que les vannes d'isolement sont complètement ouvertes. Si le problème persiste, le tamis est peut-être sale : procédez à un rinçage ou remplacez le tamis.

Le filtre peut-il être utilisé avec de l'eau chaude ?

Non, le filtre est conçu uniquement pour l'eau potable froide. L'eau chaude peut endommager les composants en plastique et réduire l'efficacité.

Quelles sont les pièces de rechange disponibles ?

Les pièces de rechange incluent : tamis de rechange (réf. AS06), cuve filtrante complète (réf. KF06), jeux de joints toriques. Consultez la notice pour les références exactes.

Comment nettoyer la cuve transparente du filtre ?

Nettoyez la cuve avec un chiffon doux et de l'eau savonneuse. N'utilisez pas de solvants ni produits contenant de l'alcool pour éviter d'endommager le plastique.

Faut-il un contrat d'entretien pour ce filtre ?

Honeywell recommande de conclure un contrat d'entretien avec un installateur pour garantir un fonctionnement optimal et conforme à la norme DIN 1988.

MODE D'EMPLOI MINIPLUS FF06 HONEYWELL

MiniPlus FF06 / ff06-aam

Einbauanleitung · Installation instruction · Notice de montage · Installatiehandleiding Istruzioni di montaggio · Instrucciones de montaje · IACPIOPT INCHTpykunno MONTAXy

Conserver la notice pour usage ultérieur!

1. Consignes de sécurité

1. Suivre les indications de la notice de montage.
2. En ce qui concerne l'utilisation de l'appareil. Utiliser cet appareil conformément aux données du constructeur.
3. Maintenir l'appareil en parfait état
4. Respectez les consignes de sécurité
5. Il faut noter que cet équipement ne peut être mis en œuvre que pour les conditions d'utilisation mentionnées dans cette notice. Toute autre utilisation, ou le non-respect des conditions normales d'utilisation, serait considérée comme non conforme.
6. Observer que tous les travaux de montage, de mise en service, d'entretien et de réglage ne pourront être effectués que par des spécialistes autorisés.
7. Prendre des mesures immédiates en cas d'anomalies mettant en cause la sécurité.

2. Description fonctionnelle

Le filtre fin se compose d'une cuve et d'une cartouche filtrante fine pouvant être rincée.

Lors du fonctionnement normal, la cartouche filtrante est traversée de l'extérieur vers l'intérieur et l'eau filtrée est amenée jusqu'à la sortie de la cuve. Le robinet est ouvert pour le rinceage. Les particules de saleté sont alors évacuées avec le flux d'eau s'écoulant du robinet. De l'eau filtrée peut également être prélevée pendant le rinceage.

3. Mise en œuvre

Fluide

Eau

L'appareil a été développé pour l'utilisation dans l'eau potable. L'utilisation dans les eaux de procédé est à contrôler de cas en cas.

4. Caractéristiques

Position de montage À l'horizontale, tasse filtrante vers le bas

5. Contenu de la livraison

Le filtre fin comprend:

Cuve avec filets mâle et femelle Raccords vissés (modèle AA uniquement) - Microfiltration dans la cuve de filtre transparent Vanne sphérique - Clé polygonale double pour tasse filtrante

6. Variantes

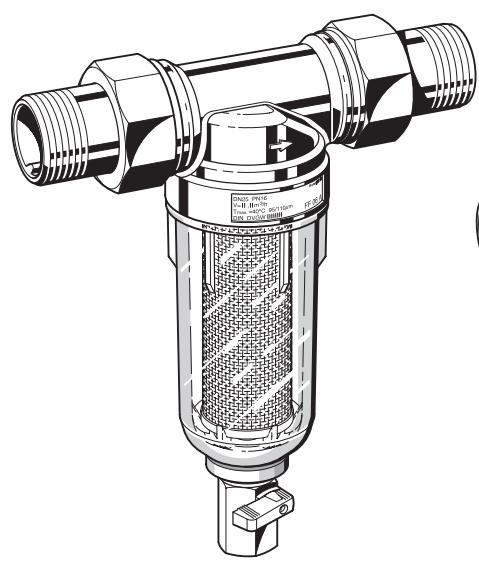

FF06... AA = Avecasse filtrante transparente, douille filetée, largeur min./max. des mailles 105/135μm

FF06... EA = Avecasse filtrante transparente, sans raccords visés, largeur min./max. des mailles 105/135μm

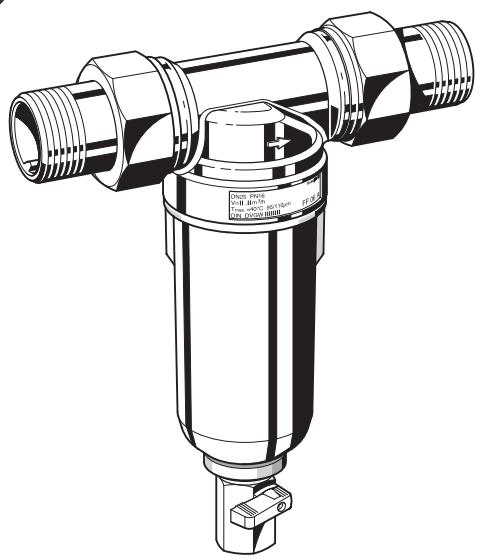

FF06... AAM = Avecasse filtrante en laiton, douille filetée, largeur min./max. des mailles 105/135μm

7.1 Dispositions à prendre

• Installer dans la tuyauterie horizontale avec le bocal du filtre vers le bas. Cette position assure une efficacité de filtrage optimale.
• Installer des vannes d'isolement avant et après le filtre. Veiller à un accès facile. Le degré de contamination est visible sur la cuve transparente du filtre. Simplifie la maintenance et l'inspection. Le lieu de montage doit être à l'abri du gel.
• Monter directement après le compteur d'eau conformément à la DIN 1988, partie 2

7.2 Instructions de montage

Nous recommandons de monter un clapet anti-retour (voir Accessoires) avant le filtre.

Lors du montage du clapet d'aspiration, respecter les sens du flux.

Dans le cas de raccordement avec douilles brasées, ne pas braser les douilles avec le filtre fin. Les températures élevées abîment les pièces internes fonctionnelles!

1. Bien rincer la conduite
2. Installer le filtre

o Vérifier le sens de passage du fluide o Vérifier l'absence de contraintes anormales en traction et en flexion

7.3 Écoulement de l'eau de rinceage

L'eau de rinçage doit être aménagée vers le canal d'évacuation de sorte qu'aucun reflux ne soit possible.

1. Écoulement dans un entonnoir à trop-plein
2. Écoulement libre dans l'évacuation présente au fond de la cuve

Taille du filtre Quantité de rincage* C (mm)

1/2" - 1 1/4"

25 litres

• pour une pression d'entrée de 4 bars et un rinçage de 15 secondes

8. Maintenance

Nous recommandons de conclure un contrat d'entretien avec un installateur

Les opérations suivantes seront effectuées selon les recommandations de la norme DIN 1988, section 8.

8.1.1 Rincage du filtre

Intervalle : au moins tous les 2 mois (en fonction des conditions rencontrées sur le lieu d'utilisation)

• le non-respect peut provoquer un engorgement du filtre. Une chute de pression et une diminution du débit de l'eau en sont les conséquences.
• Les tamis du filtré sont en inox. Une couche rouge de rouille provenant des conduites n'a pas d'influence sur la fonction et l'effet du filtré.

Réalisation par une entreprise d'installation ou l'exploitant.

De l'eau filtrée peut être prélevée pendant le rinçage. Placer un récipient adapté sous le robinet lorsqu'il l'évacuation est ouverte.

1. Ouvrir le robinet au moyen du bouton tournant. Le bouton doit se couvrir à la verticale.
2. Refermer le robinet après env. 15 s.

Le rinçage peut être plus long lorsque le tamis est fortement encrassé. (Remplacement du tamis : voir « Entretien »)

8.2.1 Remplacement du tamis

1. Fermer la robinet de fermeture du côté de l'entrée
2. Dépressuriser le côté sortie (ouverture du robinet de purge, etc.)
3. Fermer la vanne d'isolement côté sortie
4. Dévisser la cuve du filtre. Utiliser la clé polygonale double ZR06F.
5. Remplacer le tamis.
6. Enfiler l'anneau torque sur le pot de tamisage
7. Vissez à fond la cuve du filtre (sans outil)
8. Ouvrir lentement la vanne d'isolement côté entrée
9. Ouvrir lentement la vanne d'isolement cote sortie

10. Défaut / recherche de panne

Panne	Cause	Remède
Pression d'eau insuffisante ou nulle	Appareils de sectionnement devant ou derrière le filtré fin pas totalement ouvert	Ouvrir complètement les vannes d'isole-ment
	Tamis de filtré sale	Nettoyer le tamis de remplacement
	Pas monté dans le sens du débit	Monter le filtré dans le sens d'écoulement

11. Pièces de rechange

N° Désignation		Numéro d'article
1	Tasse filtrante transparente complète, avec tamis et support	KF06-1/2A
		KF06-1A
2	Jeu de joints toriques pour support (10 pièces)	0903127
		0903128
3	Tamis de rechange	AS06-1/2A
		AS06-1A
4	Jeu de joints toriques pour tasse filtrante (10 pièces)	0901246
		0901499

Honeywell GmbH

8.3 Nettoyage

A Attention!

Pour le nettoyage des pièces en matière synthétique, n'utilise pas de produits solvants ni contenant de l'alcool, car cela pourrait provoquer des dégâts d'eau!

Il est possible de nettoyer le pot de tamisage et le filtre de remplacement en cas de besoin.

Intervalle : tous les 6 mois (en fonction des conditions locales)

Opération effectuée par un professionnel

Ne pas rejeter de produit détergent dans l'environnement ou dans les canalisations!

1. Fermer le robinet de fermeture du côté de l'entrée
2. Dépressuriser le côté sortie (ouverture du robinet de purge, etc.)
3. Fermer la vanne d'isolement côté sortie
4. Dévisser la cuve du filtre. Utiliser la clé polygonale double ZR06F.
5. Retirer le filtre de remplacement, le nettoyer et le replacer
6. Enfiler l'anneau torique sur le pot de tamisage
7. Vissez à fond la cuve du filtre (sans outil)
8. Ouvrir lentement la vanne d'isolement côté entrée
9. Ouvrir lentement la vanne d'isolement côté sortie

9. Matériel en fin de vie

• Cuve en laiton travaillé à chaud, résistant à la dégalvanisation. Raccords vissés en laiton.
• Microfiltre en inox
• Tasse filtrante en plastique transparent résistant aux coupes ou en laiton

Se conformer à la réglementation pour l'élimination des équipements industriels en fin de vie vers les filières de traitement autorisées!

5 Clé polygonale double

pour le desserage de la tasse filtrante (non ill.) 1 / 2′′ - 11 / 4′′ ZR06F

Les pièces de rechange et accessoires peuvent être commandées séparation.

RV277 clapet antiretour amont

En tous diamètres de raccordement

VST06 jeu de raccords

A = raccord à visser

B = raccord à souder
