MODE D'EMPLOI FN 09 S HONEYWELL

Filtre HABEDO® pour équipement ultérieur

Index		Page
F	1. Installation	6
	2. Rinceage à contre-courant	6
	3. Maintenance	7
	4. Domaine d'application	7
	5. Notes de sécurité	7
	6. Pièces de rechange et accessoires	10, 11

Lors du montage, il faudra observer la réglementation locale ainsi que les directives générales et les instructions de montage. Le lieu d'installation sera à l'abri du gel et bien accessible.

1.1 Transformation du détendeur

1. Détacher le pot de décantation du détendeur
2. Fermer les vannes 1 et 2
3. Détacher le pot de décantation 3 en le dévissant à l'aide de la clé polygonale double
4. Enlever le pot de décantation 3, le joint torque 4 et le tamis 5.
5. Raccorder le filtre modernisé HABEDO 6
6. Visser le filtré modernisé [6] jusqu'à l'arrêt; le cas échéant utiliser la clé polygonale double
7. Montage dans une conduite horizontalement avec le pot de décantation dirigé vers le bas.
8. Ouvrir les vannes 1 et 2
9. Vérifier la pression aval (voir les instructions de montage du D 06 F).

1.2 Évacuation de l'eau de rinçage à contre-courant

L'eau de rinçage à contre-courant doit être évacuée vers l'égout de façon à ce que son refoulement soit impossible.

Pour ce faire il y a 3 possibilités :

1. Le raccordement direct : Manchon intermédiaire DN 50/70 ainsi que la tuyauterie nécessaire et le siphon (3 coudes) en DN 70.
2. Écoulement libre dans un canal d'évacuation disponible dans le sol.
3. Écoulement dans un récipient ouvert.

Format du filtrtre	Débit du rinceçage à contre-courant*
1/2" et 3/4"	12 litres
1" et 11/4"	15 litres
11/2" et 2"	18 litres

• Pour une pression amont de 4 bar et une durée de rinçage à contre-courant de 15 secondes.

2. Le rinçage à contre-courant

Le rinçage à contre-courant nécessite une pression aval d'au moins 1,5 bar. La fréquence du rinçage à contre-courant dépend du degré de pollution de l'eau. Selon la norme DIN 1988, partie 8, un rinçage à contre-courant sera effectué au plus tard tous les 2 mois. Pour une observation aisée et régulière de la fréquence du rinçage à contre-courant, nous recommandons l'installation d'un automate de rinçage à contre-courant type Z 11 S.

Même pendant l'opération de rincage à contre-courant, il est possible de se procurer de l'eau filtrée.

2.1 Rincage à contre-courant manuel

1. Ouvrir le robinet à boule en tournant le bouton de circulation inverse 1 jusqu'à l'arrêt
2. Le trait de repère doit se trouver en position verticale. Le système breveté de rinçage à contre-courant est mis en marche.
3. Refermer le robinet à boule après 15 secondes.
4. Lorsque le filtré est fort pollué, une durée de rincage prolongée peut s'avérer nécessaire.

À l'aide de la bague de rappel 2, on pourra prévoir la prochaine date de rinçage à contre-courant.

L'automate de rinçage à contre-courant Z 11 S est disponible en option. L'automate assume de manière fiable le rinçage à contre-courant du filtre par intervalles réglables entre 4 minutes et 3 mois.

3. Maintenance

Nous conseillons à l'utilisateur de conclure un contrat d'entretien avec un installateur.

D'après DIN 1988, partie 8, les mesures suivantes sont à prendre :

• Le filtre se sera nettoyé régulièrement et au plus tard tous les 2 mois. L'utilisateur peut s'en charger.
• La non-observation peut occasionner l'obstruction du filtre et par conséquent une chute de pression et une diminution du débit d'eau.
• Les tamis du filtre sont en acier inoxydable. Un dépôt rougeâtre causé par la rouille provenant des conduites n'a aucune influence sur le fonctionnement ni sur la filtration en tant que telle.

4. Domaine d'application

Diamètre de raccordement 1 / 2^ - 2^

Avec pot de décantation transparent

Milieu : Eau jusqu'à 40°C max.

Pression de

fonctionnement 1,5 bar min., 16 bar max.

Pour le nettoyage des composants en matière synthétique, ne pas utiliser des détergents contenant des solvants. Dans des endroits exposés au rayonnement UV ou à des vapeurs de solvants utiliser un pot de décantation en bronze.

Avec pot de décantation en bronze

Milieu : Eau jusqu'à 70 °C max.

Pression de

fonctionnement 1,5 bar min., 25 bar max.

5. Conseils de sécurité

1. Utiliser le dispositif

en parfait état de marche - conformément à son but - en tenant compte de la sécurité et des dangers évventuels.

1. Respecter les instructions de montage.
2. Faire éliminer immédiatement toute panne pouvant compromettre la sécurité.
3. Le filtre modernisé est uniquement destiné aux domaines d'application dont question dans ces instructions de montage. Toute autre utilisation en dehors de ces domaines est à considérer comme contraire à son but.

D Kugelhahn mit O-Ring GB Ball valve with 'O'-ring F Robinet à boule avec joint torque Kogelkraan met O-ring Rubinetto sferico con giunto torico orique

KH 11 S-1A

1/2" - 2"

D Ablaufanschluß GB Discharge connector F Raccord d'évacuation Nl Afvoeraansluiting Raccordo di scarico

AA 76 -1/2A

1/2" - 2"

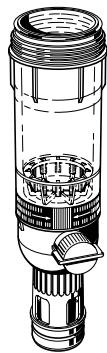

Klarsicht-Filtertasse Gb komplett F Transparent filter bowl complete Pot de décantation E transparent complet Doorzlichtige zeefhouser compliet

Filtro a tazza

transparente completo

KF 11 S -1A

KF 11 S -1 1/2 A

D O-Ring-Satz (10 Stuck) GB 'O'ring set (pack of 10) F Jeu de 10 joints toriques N Stel van 10 stuks O-ringen Serie di 10 giunti torici

1/2" - 1/4" 0900747

1^1 / 2^ - 2" 0900748

O-Ring-Satz (10 Stück) GB 'O'ring set (pack of 10) F Jeu de 10 joints toriques Nl Stel van 10 stuks O-ringen Serie di 10 giunti torici

1/2", 1", 1"N 0900747

1/2" 0900748

1/2" - 1/4"

11/2" - 2"

D7. Zubehor GB7. Accessories F7. Accessoires 7. Toebehoren 7. Accessori

Z11S

D Rücksplulautomatik Automatic reverse rinse actuator F Automate de rincage à contre-courant TL Terugspoelautomaat Automa di lavaggio in contrecorrente

Z 11 S - A (230 V)

Z11S-B(24V)

Zr 08

D Ringschlüssel GB Ring wrench Clé polygonale Ringsleutel Chiave poligonale

ZR08-1 ^1 /2^ ,1^ ,1^ ZR 08 -1/2 1^1 / 2
