FY32 - Filtre à eau HONEYWELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Filtre à eau
Marque	HONEYWELL
Modèle	FY32
Catégorie	Filtre à tamis pour canalisation
Diamètre de raccordement	R 1/4" à 2"
Milieu admissible	Eau, huile, air comprimé, vapeur et autres milieux non-agressifs
Pression de service max (eau/huile/air)	16 bar
Pression de service max (vapeur)	4 bar
Température max	150 °C
Position de montage	Horizontal ou vertical, bouchon de fermeture vers le bas
Matériau du tamis	Acier inoxydable
Largeur de maille	0,25 mm
Fonction principale	Filtration des impuretés solides dans les canalisations
Entretien	Nettoyage ou remplacement du tamis selon les conditions de travail
Pièces de rechange	Tamis de rechange avec bague d'étanchéité (largeur de maille 0,25 mm)
Instructions de montage	Bien rincer la tuyauterie, fermer les vannes, monter le capteur d'impuretés, ouvrir lentement les vannes
Sécurité	Utiliser en parfait état, respecter les instructions, éliminer immédiatement les pannes
Domaine d'application	Réseaux d'eau, chauffage, air comprimé, vapeur

FOIRE AUX QUESTIONS - FY32 HONEYWELL

Comment installer le filtre FY32 ?

Respectez les prescriptions locales. Rincez la tuyauterie, fermez les vannes d'arrêt, montez le filtre avec le bouchon de fermeture vers le bas (tuyau horizontal de préférence). Ouvrez lentement les vannes.

Quelle est la pression maximale admissible ?

Pour l'eau, l'huile et l'air comprimé, la pression max est de 16 bar. Pour la vapeur, elle est de 4 bar.

Puis-je utiliser le filtre pour de l'eau potable ?

Oui, l'eau est un milieu admissible. Toutefois, vérifiez que les matériaux sont conformes aux normes locales pour l'eau potable. Le tamis en acier inoxydable convient.

À quelle fréquence dois-je nettoyer le tamis ?

Cela dépend des conditions de travail. Surveillez la pression différentielle. Si le débit baisse, nettoyez ou remplacez le tamis. Un dépôt rougeâtre (rouille) n'affecte pas le fonctionnement.

Comment remplacer le tamis ?

Fermez les vannes d'arrêt, ouvrez le bouchon de fermeture, retirez le tamis usagé. Insérez le tamis de rechange (largeur de maille 0,25 mm) avec une bague d'étanchéité neuve. Remontez le bouchon et ouvrez les vannes.

Que faire en cas de chute de débit ?

Le tamis peut être colmaté. Nettoyez-le ou remplacez-le. Vérifiez également que les vannes sont complètement ouvertes et que la pression amont est suffisante.

Le filtre peut-il être monté à l'envers ?

Non, le bouchon de fermeture doit être dirigé vers le bas pour permettre l'accumulation des impuretés et la vidange. Un montage inversé peut réduire l'efficacité et gêner la maintenance.

Quels sont les milieux interdits ?

N'utilisez pas le filtre avec des milieux agressifs (acides, bases) ou inflammables non spécifiés. Le domaine d'application est limité à l'eau, l'huile, l'air comprimé et la vapeur.

Où puis-je acheter des pièces de rechange ?

Les pièces de rechange, comme le tamis (réf. avec bague d'étanchéité), sont disponibles auprès des revendeurs agréés HONEYWELL ou sur les sites spécialisés.

Que signifie un dépôt rougeâtre sur le tamis ?

Ce dépôt est de la rouille provenant de la tuyauterie en acier. Il n'affecte pas le fonctionnement du filtre. Nettoyez le tamis si nécessaire.

MODE D'EMPLOI FY32 HONEYWELL

Instructions de montage

1. 2.

Lors de l'installation, il faudra respecter les prescriptions locales ainsi que les directives générales et les instructions de montage. Le lieu d'installation sera à l'abri du gel et bien accessible.

1.1 Montage (fig. 1)

1. Bien rincer la tuyauterie.
2. Fermer les vannes 1 et 2
3. Monter le capteur d'impuretés 3
4. Montage si possible dans un tuyau horizontal
5. Bouchon de fermeture dirigé vers le bas.
6. Ouvrir lentement les vannes 1 et 2

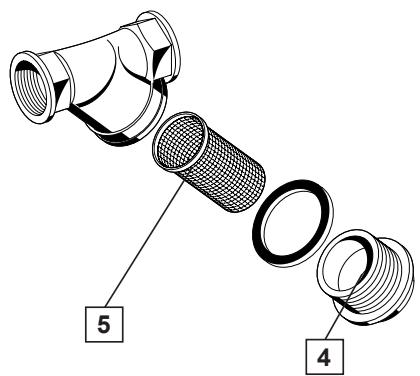

2. Maintenance (fig. 2)

Selon les conditions de travail, il y a lieu de nettoyer ou bien de remplacer le tamis 5

1. Fermer les vannes d'arrêt 1 et 2.
2. Ouvrir le bouchon de fermeture 4
3. Retirer le tamis 5
4. Si cela ne se fait pas, le tamis pourra se boucher et provoquer une chute de pression et réduire le débit d'eau
5. Les tamis sont en acier inoxydable. Un dépôt rougeâtre occasionné par la rouille provenant de la tuyauterie n'influera pas sur la fonction ni sur le fonctionnement du filtré.
6. Remontage en sens inverse.
7. Ouvrir les vannes d'arrêt 1 et 2

3. Domaine d'application

Diamètres de

raccordement R^1/4'' - 2''

Milieu

Eau, huile, air comprimé, vapeur et autres milieux non-agressifs

Pression de service

max. 16 bar (en cas d'eau, huile, air comprimé) max. 4 bar (en cas de vapeur)

Température

max. 150°C

Position démontage

Dans un tuyau horizontal ou vertical, le bouchon de fermeture étant dirigé vers le bas.

4. Conseils de sécurité

1. Utiliser le dispositif

en parfait état de marche conformément à son but - en tenant compte de la sécurité et des dangers évventuels.

1. Respecter les instructions de montage.
2. Faire éliminer immédiatement toute panne pouvant compromettre la sécurité.
3. e autre utilisation en dehors de ces domaines est à considérer comme contraire à son but.

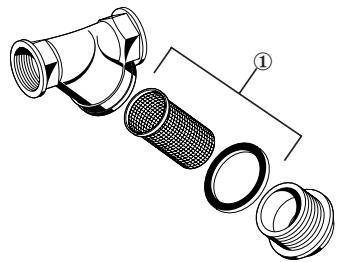

5. Pièces de rechange (fig. 5)

Tamis de rechange avec bague d'étanchéité, largeur des mailles 0,25 mm
