MODE D'EMPLOI VX-1R YAESU

Description Générale 1

Spéciifications 2

Accessoires et options 3

Installation des accessoires 4

Durée de Vie de la Batterie 6

Emploi en courant AC A l'aide du NC-66B/C/U 6

Installation du crochet de ceinture 7

Commandest et prises 8

Afficheur LCD 9

Emploi 11

Pour commencer 11

Choix de la Bande Utilisée 12

Réglage 13

Transmission 14

RADIO DIFFUSION FM/ Bande Son TV 14

Réception des bandes radiodiffusion AM 15

Eclairage du Clavier et de I' écran 16

Fonctions Complexes 17

Modifier les Pas de fréquence des Canaux 17

Changer de Mode 17

Emploi en Relais 18

Emploi du CTCSS 20

Emploi en DCS 21

Recherche automatique sur tonalité 22

Emploi de I'avertisseur sonore en mode CTCSS 23

Toualé d'appeel (Tone burst 1750 Hz) 23

Modifier le niveau de puissance de I'emetur 24

Liminateur du temps d'émission (TOT) 24

Verrouillage du Canal Occupé (BCLO) 25

Economiseur de batterie en reception 25

Mise hors fonction de la led BUSY/TX 25

Mise hors tension automatique (APO) 26

verrouillage 26

Changer les fonctions du Dial 27

Désactiver le signal sonore témoin de clavier 27

Emploi du DTMF 28

Emploi du dispositif d'urgence 30

Utilisation des mémoires 31

Simple mise en memoire 31

Rappel Memoire 32

Stockage de Fréquences Tx/Rx indépendantes 32

Mémoires de bande 33

Chargement du VFO par une memoire 34

Changement du Contenu d'une memoire 34

Masquer les mémoires 34

Libellés Mémoire Alphanumericques 35

Recherche automatique 36

Choix de la suite de recherche 36

Recherche automatique en mode VFO 36

Recherche automatique en mémoire 37

Recherche automatique en mémoire programmee 37

Double Veille (Canal de Priorite) 38

Eclairage Automatique de I'afficheur sur Arret de Recherche automatique 38

Recherche Dynamique 39

ARTS (Système Automatique de surveillance de liaison) 40

Récapitulatif de la fonction MENU 42

Utilisation en packet 44

Clonage 45

En cas de difficultes 46

Contrcler la Tension de Batterie 46

Problèmes d'Antenne 46

Réinitialiser le Microprocesseur 46

Éviter les signaux parasites internes ("Oiseaux") 47

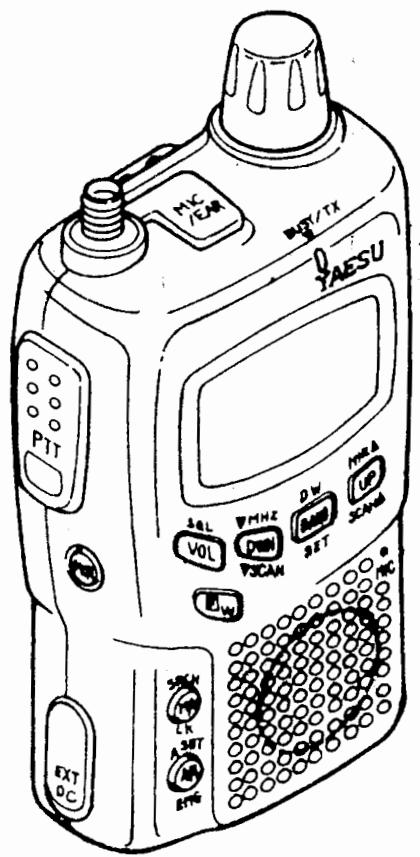

Description Générale

Le VX-1R est un émetteur-recepteur miniature FM destiné aux liaisons locales radioamateurs avec en plus des possibilités supplémentaires en réception La taille incroyablement petite du VX-1R permet de l'utiliser partout, en randonnée, ski ou promenade et sa souplesse d'emploi doit apporter beaucoup de prise d'utilisation aux opérateurs. En plus de l'émission sur les bandes 144 et 430MHz il est possible d'écouter la radiodiffusion en AM et FM, les bandes TV VHF et UHF, la bande aviation VHF.

Vous vous remercions pour votre achat et nous vous conseillons vivement de dire la presente notice pour utiliser toutes les possibilités de l'appareil.

Specifications

GENERAL

Gammes de fréquences :

RX: 0,5 1,7MHz

76 300MHz

300 580MHz

580 999MHz

TX:144\~146MHz

430 440MHz

Pas de fréquences : 5/10/12,5/15/20/25/50/100 kHz

Stabilité en fréquence: ± 5 ppm (-10 °C ~ +60 °C)

Décalage relatis : ± 600 kHz (VHF)

± 1,6 / 5,0 / 7,6MHz (UHF)

Types d'émission : F3(G3E), F2

Impedance de l'antenne: 50Ω, asymétrique

Tension d'alimentation :

Nominale 3,6 V continu, moins à la masse

Utile: 3,2 7,0V , moins a la masse (Prise EXT DC)

Consommation de courant :

150 mA (en réception)

50 mA (en attente sans économiqueur)

16 mA (en attente avec economiseur)

200 A (avec miset hors tension automatique)

0.4 A (500 mW Tx, VHF/UHF)

Température d'utilisation: -20, +60 °C

Dimensions du boîtier :

47× 81× 25mm (hors bouton, antennae)

Poids: 133 g (Approx., avec antenne & batterie)

EMISSION

Puisance de sortie HF: 1 W (@ 6 V EXT DC IN) 500 mW (@ 3,6 V DC)

Type de modulation: réactance variable

Déviation maximum: ± 5 kHz

Emissions indésirables: mistroux que 60 Db c

Impedance du microphone: 2kΩ

RECEPTION

Principe :

Fréquences intermédiaires :

Sensibilité : mistroux que

0,2 V pour 12 dB SINAD ( 144 146MHz

0,2 V pour 12 dB SINAD (430 440MHz)

Sélectivité (-6/-60 dB): 15kHz / 35kHz (FM étroite)

Puissance BF :

50mW @ 8 avec alimentation de 3,6 V DC

Impedance de sortie BF: 8Ω

Les specifications peuvent changer sans notification et sont garanties uniquement sur les bandes amateur.

Accessoires Fournis avec le VX-1R

FNB-52LI Pack Batterie

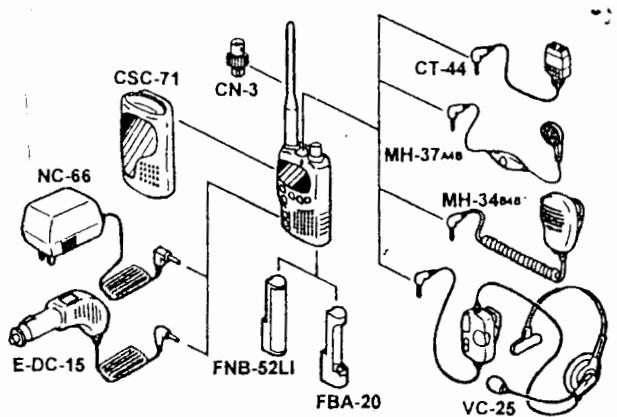

Options pour votre VX-1R

FNB-52LI Pack Batterie

FBA-20 Boitier piles pour LR-6 type Cell

MH-34B4B Micro Haut Parleur

MH-37A4B Micro Ecouteur

VC-25 Casque Vox

E-DC-15 Câble Allume Cigare

CSC-71 étui

CN-3 BNC-to-SMA Adaptateur

CT-44 Adaptateur Microphone

Options

La disponibilité des accessoires peut être variable. Quelques-uns sont fournis en standard par obligation locale, alors que d'autres peuvent être indisponibles sur d'autres régions. Consulter vous Revendeur Yaésu pour plus de détails les concernant et chaque options disponibles nouvellement. Le branchement de tout accessoire nonapproven par Yaésu, peut cause des dommages risquant de limiter la garantie couvrant cet apparéil.

Installation des accessoires

Installation de l'antenne

L'antenne fournie donne de bons résultats sur la plage de fréquence VHF. Pour écouter sur la Bande Radio diffusion FM(0.5 ~ 1.7 MHz), nous recommendons de brancher une antenné extérieur.

Pour installer l'antenne foumie:

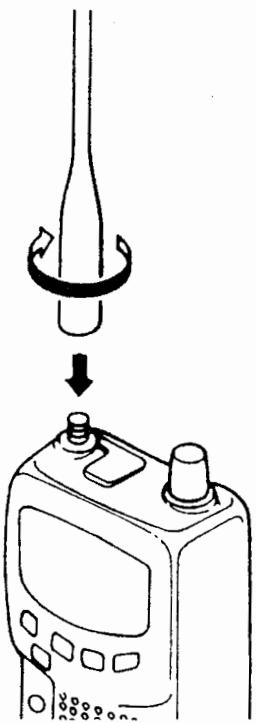

Tenant la partie inférieure de l'antenne, la visser sur la prise d'antenne de l'émetteur récepteur jusqu'à ce que cela soit verrouillé. Ne pas trop serrer.

Précautions pour l'Antenne:

• Ne jamais transmettre sans avoir une antennene branchée.
• Quand on installe l'antenne fournie, toujours la tener à la partie inférieure pendant qu'on la visse sur l'émetteur récepteur.
  Si on utilise une antennene exterieure pour émettre, s'assurer que le TOS actuèlement sur l'émetteur récepteur est 1.5 : 1 ou plus bas.

Installation du Pack Batterie FNB-52LI

La FNB-52LI est une batterie à haute performances au Lithium-Ion de 3.6-V sous 700 mAh ne pesant pas plus de 33 g. La FNB-52LI se recharge en 2 heures après son installation dans la radio. Dans des conditions d'emploi normales, la FNB-52LI est bonne pour 300cycles de charge environ, après quoi le temps d'emploi ne peut être que décroissant.

Remplacer le pack batterie avec un nouveau pack quand sa charge diminue. Ouvrir la plaque du fond en pou

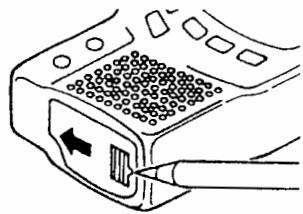

tant le verrou dans la direction "OPEN".Vos pouvez pousser le verrou avec un stylo a bille, sinecessaire.

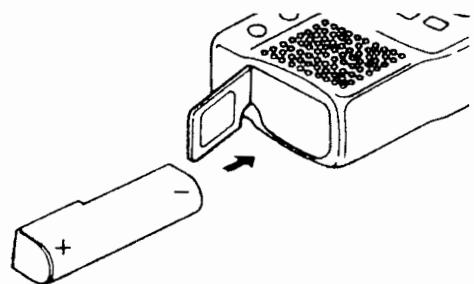

Installer la FNB-52LI comme presenté ci dessous avec le [+] vers le bas de l'émetteur récepteur.

Refermer la plaque du fond en appuyant avec soit sur le verrou de la charnière en sens inverse dans sa position normale d'emploi Si la batterie n'as pas encore ete utilisée ou si la charge est reduite, elle peut etre chargée en branchant I' adaptateur CA NC-66B/C/U a la prise EXT DC pendant 2 heures Si du courant DC 12 24 -volts est uniquement disponible, I' adaptateur optionnel E-DC-15 DC (avec sa prise allume cigare) peut etre aussi utilise pour charger la batterie.

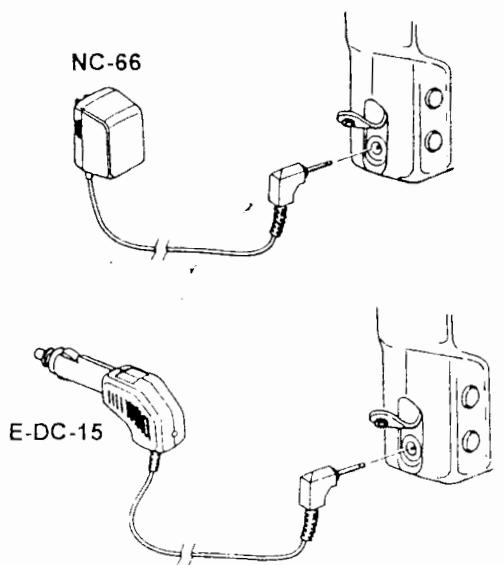

Les deux chargeurs NC-66 et E-DC-15 peuvent être utilisés pour alimenter l'émetteur récepteur pendant la charge, ou avec le boîtier piles FBA-20.

installation du Boitier Pile Alkaline FBA-20 (Option)

Le Boitier Pile FBA-20 optionnel permet la réception à l'aide d'une simple batterie alcaline de type "AA". Une batterie alcaline peut être aussi utilisée pour transmettre en vergence, mais la puissance de sortie est seulement de 100mW et la vie de la batterie est brève.

Les deux chargeurs NC-66 et E-DC-15 peuvent être utilisés pour alimenter l'émetteur récepteur pendant la charge, ou avec le boîtier piles FBA-20.

La FBA-20 contient a convertisseur DC-DC qui double le voltage de la batterie alcaline à environ 3V.

Pour Installer une Pile Alcaline dans le FBA-20: Glisser la pile dans le FBA-20 de sorte que le pole négatif [-] de la batterie viennent au contact du dessort à l'intérieur du FBA-20.

En se rapportant aux figures de la page précédente, ouvrir la plaque du fond en poussant le verrou dans la direction OPEN, et installer le FBA-20 comme illustré, avec le pole [+] dirigé vers le bas de l'émetteur récepteur.

Reverrouiller la plaque de fond en appuyant avec soit pour remettre le verrou du couvercle dans sa position. normale d'emploi.

Le FBA-20 n' a pas de prises pour recharger, ainsi le NC-66B/C/U ou le E-DC-15 peut être branché sans risque à la prise EXT DC quand le FBA-20 est installé.

Précautions d'emploi du FBA-20

• Le FBA-20 est prévu pour être utilisé uniquement avec une pile alcaline de AA.
• Si vous n'utilisez pas le VX-IR pendant longtemps, enlever la batterie du FBA-20, car les fuites de batterie peuvent cause des dégats au FBA-20 et / ou à l'émetteur récepteur.
• Eviter de toucher l'électrode sur la plaque du fond!
• Meme avec une batterie neue ou rechargée, l'icone clignotera lorsqu'on appuiera sur le commutateur PTT.

Durée de Vie de la Batterie

Le VX-IR contient plusieurs fonctions qui peuvent prolonger la vie de la batterie, même s' il est difficile d'estimer la durée d'emploi de la batterie dans toutes les conditions. Toutefois, le tableau qui suit donne quelques approximations brutes pour certaines conditions d'utilisation. Notre expérience peut probablement etre différente:

Quand la batterie est presque déchargee, apparait à l'angle droit inférieur de l'afficheur et signale que la batterie a besoin d'être rechargée ou remplacee très prochainement.

Si vous continuez d'employer, l'icone clignote, indiquant que la tension de batterie est anormalement basse: la batterie doit être rechargée ou remplaquee le plus tout possible (ou la radio eteinte).

Durée d'utilisation de la batterie du VX-1R

bandes		Temps d'emploi (Hrs)
		FBA-20 (Alcaline)	FNB-52LI (Lithium-Ion)
Amateurs(1)	VHF	3	14
	UHF	3.5	12
AM(BC,AIR)(2)		11	21
FM(Incl .TV)(2)		6	11

(1) Tx 6 sec., Rx 6 sec. et 48 sec en squelch.
(2) réception signal continu.

La tension réelle de la batterie est affichée brievement quand le VX-1R est mis sous tension pour la première fois, et peut être affichée manuellement sur le LCD, en suivant les instructions en page 46.

La capacité batterie peut être réduite lors de l'emploi par temps extrémement froid. En gardant la radio à l'intérieur de sa parka il est possible de préserver la pleine charge de la batterie.

Emploi en courant AC À l'aide du NC-66B/C/U

Le VX- IR peut être employé à partir du courant du secteur de votre maison à l'aide de l'Adaptateur AC fourni NC-66B/C/U.

Pour ce faire, fermer l'émetteur récepteur, puis mettre la prise miniature de l'Adaptateur AC dans la prise EXT DC sur le côte de la radio. Ensuitemettre l'adaptateur AC dans la prise du mur . Vous pouvez main

tenant allumer l'émetteur récepteur. La puissance de sortie à l'émission est de 1 watt (Grande puissance) et 200mW (Petite puissance).

Installation du crochet de ceinture

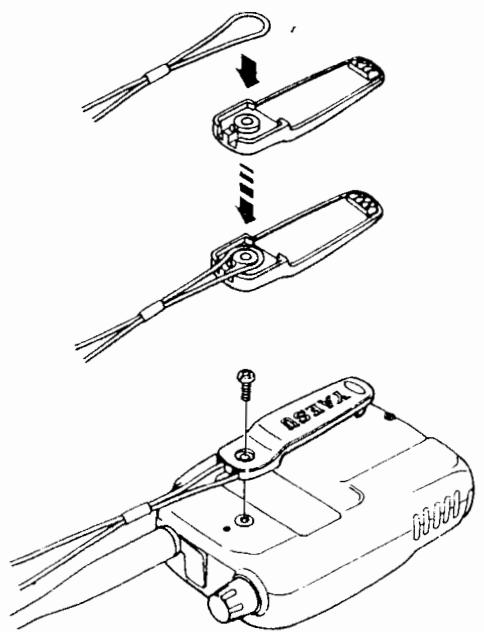

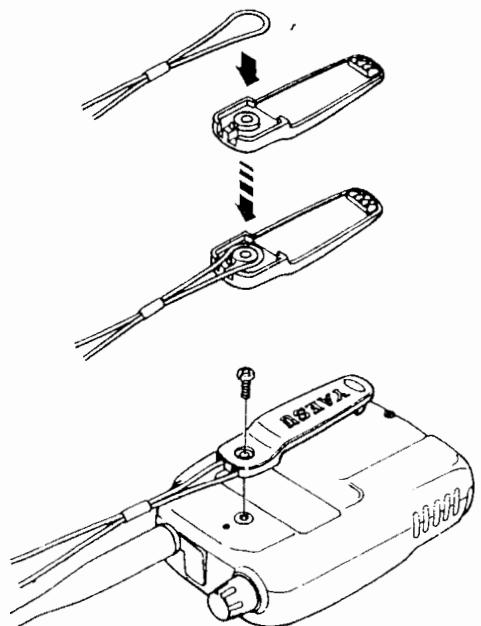

Pour installer le crochet de ceinture, placer tout d'abord la boucle de la dragonne dans la rainure situé dans la partie supérieure du crochet, et disposer la boucle au-. tour de la piece ronde supportive le pas de vis de fixation.

Ensuite positionner la vis de montage à travers du crochet de ceinture, et serrer la vis dans son logement derrière l'émetteur récepteur, en faisant attention à la bonne mise en place de la dragonne.

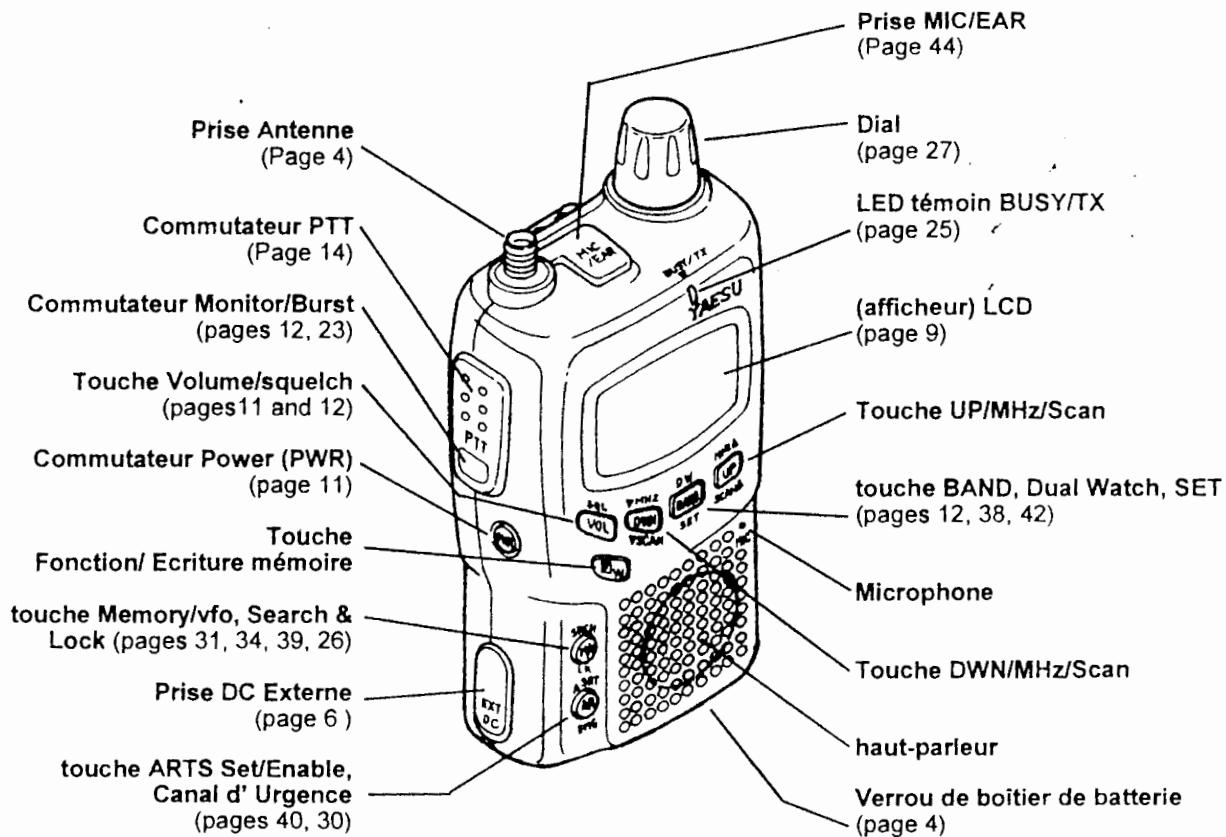

Commandest et prises

tenant allumer l'émetteur récepteur. La puissance de sortie à l'émission est de 1 watt (Grande puissance) et 200mW (Petite puissance).

Installation du crochet de ceinture

Pour installer le crochet de ceinture, placer tout d'abord la boucle de la dragonne dans la rainure situé dans la partie supérieure du crochet, et désposer la boucle ajuster de la piece ronde supporting le pas de vis de fixation.

Ensuite positionner la vis de montage à travers du crochet de ceinture, et serrer la vis dans son logement derrière l'émetteur récepteur, en faisant attention à la bonne mise en place de la dragonne.

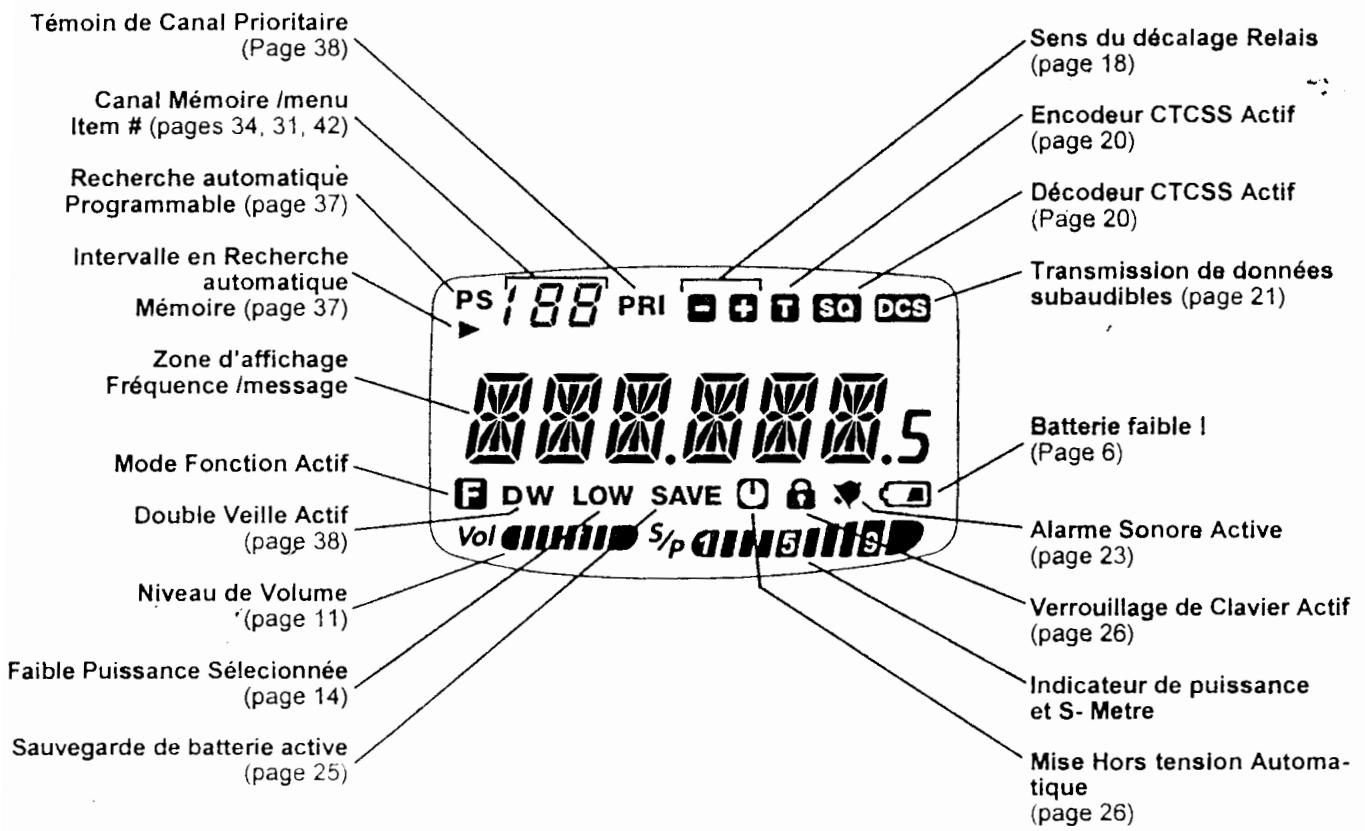

Afficheur LCD

Notes: 10

Emploi

Hi! Je suis "Petite Radio", et je vais essayer de vous aider pour apprendre à vous servir des fonctions disponibles sur le VX-IR.

Je comprends votre appréhension pour la suite, mais je vous recommande la lecture, la plus exhaustive possible, du chapitre "emploi"

du present manuel pour tirer le maximum de ce merveilleux petit émetteur récepteur. Et Maintenant, passons aux actes!

Pour Commencer

Mise sous et hors tension

Assurez you que le pack batterie est installé, et que la batterie est bien chargée. Mettre l'antenne sur la prise d'Antenne sur la partie supérieure.
□ Appuyer et maintainir le commutateur PWR orange sur le cote gauche de l'émetteur récepteur environ pendant une seconde. Deux signaux sonores sont émis quand le commutateur a été tenu assez longtemps, et la tension de batterie est affichée sur l'écran LCD quelques secondes. La fréquence remplace alors l'affichage de la tension. Deux secondes plus tard, la fonction économiqueur de batterie est activée, à moins que vous ne l'ayez rendue indisponible (page 25).
Pourmettrehors tension1'emetterrecepteur,maintenirlecommutateurPWRa nouveaupendant une seconde.

«Petite Radio»:Si yous possediez aparavant un portatif Yaesu, yous nevez trouver qu'il yous faut maintainir le commutateur PWR deux fois plus longtemps que les ap

pareils precedents.

De plus si vous n' entendez pas les deux « Signaux sonores « lors de la mise en route, il est possible que la fonction alarme sonore a ete rendue indisponible par le Menu Systeme. En page 27 la reactivation de la fonction alarme sonore est expliquee.

Réglage du Niveau de Volume

Le niveau du volume est réglé par l'emploi combiné de la touche et de la commande Dial située sur la partie supérieure de l'émetteur récepteur.

La radio étant en fonctionnement, appuyer sur la touche momentanéiment.
Pour le plus grand comport d'écoute. Si aucun signal

n'est present, il est possible de prépositionner le niveau du volume sur le 10^ de l'afficheur LCD. Il y a 31 niveaux de volume possibles, plus MUTE

qui inhibe la BF du haut parleur. La rotation du Dial vers la droite. augmente le niveau du volume.

«Petite Radio»:si youssappuyez sur le commutateur Monitor,la petite zone ovale juste en dessous du commutateur PTT sur le cote de la radio,le Squelch est desactive et youspouvez alorsutiliser le bruit de fond pour regler le niveau du volume,meme s'il n'y a aucun signal entrant.

Réglage du Squelch

Le VX-IR est initialement reglé en mode "Auto-Squelch", qui optimise automatiquement le réglage du Squelch pour obtenir la disparition du bruit de fond dans certaines conditions d'emploi. Nous recommendons d'utiliser déjà le réglage Auto Squelch, et de changer uniquement si votre environnement d'emploi est à l'origine de l'ouverture intempéstive du squelch.

Pour changer le réglage duquelch:

□ Appuyer momentanément sur la touche w^w , puis immédiatement appuyer (au-dessus du libellé VOL, noter que le libellé SQL est écrit en orange, ce qui signifie que cette fonction est activée après que la touche w^w a été pressée).
Le réglage par défaut du Squelch est le Squelch automatique, qui est libellé SQL RUT sur l'afficheur. Tourner le Dial vers la droite pour faire un besoin parmis les autres options. Le premier click du Dial est SQL OPEN la position qui ouvre le Squelch et laisseisser le bruit de fond ( comme si vous aviez

pousse le commutateur Monitor). Une rotation Supplémentaire du Dial permet le réglage manuel du seuil du squelch sur une échelle de valeur de 1 à 10. Avancez le Dial jusqu'à la position où la bruit de fond est à la limite du silence. Tourner le Dial plus avant réduit la sensibilité du système Squelch aux signaux faibles.

Environ deux secondes après avoir arrêté de tourner le Dial, l'émetteur récepteur annule automatiquement le mode Réglage, du Squelch et l'afficheur reprend l'indication de la fréquence d'emploi.

«Petite Radio»:si yous etes en train d'opérer dans une zone de grande activite HF, yous pouvez souhaiter utiliser des tonalités subaudibles à l'aide du Decodeur CTCSS incorpore. Ceci permet de garder votre radio inactive jusqu'à ce qu'un appel soit reçu d'une station transmettant la bonne tonalité subaudible. Ou si vos amis sont pourvus de radios avec un système de tons pilotes compatible avec celui de votre VX-1R, essayer d'utiliser ce mode pour une occupation plus silencieuse canaux actifs.

Choix de la Bande Utilisée

Le VX-IR couvre une plage de fréquences incroyablement large, sur lesquelles plusieurs modes opératoires sont utilisés. Toutefois, les fréquence couvertes par le VX- IR ont été divisées en différentes bandes d'emploi, chacune ayant un pas de fréquence et un mode opéra

Bandes de fréquences

Affchage	Bandes	plageFreq. (MHz)	kHz pas	Mqde
IC INH	AM Broadcast	0.5-1.7	1.5-4	AM
FM	FM Broadcast	76-108	100	FM-W
RIR	Aviation	108-137	20	AM
V-HAH	2-m amateur	137-170	5	FM-N
VHF-TV	VHF TV	170-222	100	FM-W
RCI I	Misc. 1	222-420	12.5	AM
U-HAH	70-cm-amat.	420-470	25	FM-N
UHF-TV	UHF TV	470-800	100	FM-W
RCI 2	Misc. 2	800-999	12.5	FM-W

toire préregles. Vous pouvez changer le pas de fréquence et le mode opératione plus tard, selon vos désirs(page 17).

Pour changer de Bande D'emploi:

□ Appuyer sur à plusieurs reprises. Noter que les indications de l'afficheur LCD change à chaque pression.
Deux secondes après avoir fini d'appuyer sur le mode "Band Selection" est automatiquement annulé, et l'afficheur redonne la fréquence d'emploi.

Réglage

Le VX-1R initialement fonctionne en mode "VFO", un système de canaux qui permet un réglage à volonté à travers la totalité des

bandes. Vous pouvez vérifier que vous etes en mode VFO en regardant au dessus du digit des "Dizaines - de - MHz" de la fréquence d'emploi. Si aucun nombre n'est visible à la position marquee sur le schéma, vous etes en mode VFO.

Quatre méthodes de réglage sont disponibles sur le VX-IR.

Tournier le Dial pour se régler au pas de fréquence préprogramme pour la bande de fréquence utilisée.

«Petite Radio»:Si younepouvezpas fairevarierla fréquence selonlepas de fréquence préprogrammepeutérelaradio, est-elle réglée en mode mémoire. Appuyer sur la touchejusqu'acé que l'indicateurde canal mémoire au dessus del'affichage de la fréquence disparaisse, alors essayer de tourner à nouveau le Dial.

Appuy er sur les touches et momentanement pour respectivement monter ou descendre la fréquence avec le même pas de fréquence préprogramme que celui utilisé avec la commande Dial Appuyer, suivi par une ou plusieurs pressions sur les touches ou, pour monter ou descendre la bande au pas de 1 MHz (noter que le libellé MHz est en orange audressus des touches and significant que le pas de 1-MHz est la fonction alternée de ces touches quand est préalablement pressée.
Appuyer et maintainir in ou pendant 1 seco-onde pour commencer la recherche automatique dans la bande.

«Petite Radio»:vous n'eties pas obligé d'appuyer surwà chaque fois que vous voulez incrémenter de 1 MHz.L'icone F

sur l'afficheur restependant cinq secondes après vourde
derniere actionl'utilisant,ainsi vous avez le temps de
presser cing fois,si vous voulez incrémentede 5
MHz.Quand 已 disparait,vous pouvez tournerle Dial
pour commencer le réglage avec le pas de fréquence
normal.

Transmission

Une fois que vous avez besoin une fréquence dans une des deux bandes Amateur dans lesquelles il est possible de transmettre (V-HAM ou U-HAM), vous étés pré à transmettre. Ceci est élémentaire; les opérations plus complexes pour émettre sont décrites plus loin.

Pour émettre, appuyer sur le commutateur PTT, et parler devant la grille de la face avant avec un niveau de voix normal (faire attention a ne pas-cache le microphone avec votre main -il est situé au coin supérieur droit de la grille). La LED BUSY/ITX témoin est allumée pendant l'émission.
Pour repasser en réception relâcher le commutateur PTT.

Pendant la transmission, le niveau de puissance relative est indiqué sur l'échelle 5p en bas à droite de l'afficheur. L'emploi en Grande Puissance (500 mW ou 1 W) est indiqué par une pleine déviation sur l'indicateur 5p , tandis qu'en Faible Puissance (50

mW or 200 mW), it y aura une deviation des trois bancs maximum. L'etat de faible puissance est aussi indiqué par le libelle LOW en dessous de affichage de la fréquence.

«Petite Radio»:si yous etes en train de réaliser un traffic local il est préferable de se positionner en faible puissance pour garder une plus grande autonomie d'utilisation de la batterie. Appuyer et maintainir la touche pour passer en mode menu, puis appuyer sur or pour faire apparaitre la ligne menu #1 T PwR. If HIGH est affiché sur l'écran, tournier le Dial pour changer le réglage, puis appuyer sur le commutateur PTT momentanément pour sauvegarder la nouvelle valeur de paramètre et returner en mode normal.

Et ne jamais oublier: avoir toujours une antennene branchée sur la sortie quand vous émettez!

L'émission est uniquement possible sur le 2-metres (144-MHz) et sur le 70-centimetres (430-MHz) des bandes amateur.

RADIO DIFFUSION FM/ Bande Son TV

Le VX-IR peut receivevoir la radio diffusion FM à l'aide d'un filtré large bande avec une excellente fidélité. Pour activer la réception de la bande FM :

Appuyer sur iterativement jusqu'à l' apparition de FM.
Tournier le Dial pourCHOISIR une station.

Pour activer la bande son TV VHF ou UHF Appuyer sur iterativement jusqu'à l' apparition de V H F T V ou U H F T V .
Tournier le Dial pourCHOISIR une station.

Mémorisation automatique FM /TV

Le VX-1R peut trouver et memoriser automatiquement tous les canaux FM et TV (VHF et UHF) recevables localement.

Pour ce faire :

Appuyer sur PWR pourmettre hors tension la radio.
□ Maintenir la touche tout en remettant la radio sous tension.

L'Appareil parcours automatiquement les bandes FM, VHF-TV et UHF-TV et charge en mémoire tous les canaux actifs. Le contenu précédent des mémoires est écrasé. En fin de recherche automatique l'apparil se place sur la bande VHF amateur.

Pour acceder aux mémoires voir la page 32.
Pour effacer les contenus mémoire indésirables page 34.

Réception des bandes radiodiffusion AM

La réception des bandes de radiodiffusion en AM de 0.5 à 1.7 MHz est aussi possible sur le VX-1R, avec 10 mémoires spéciales réservées à cette bande (page 31). Cependant, en raison du manque d'efficacité pour cette bande, de l'antenne 144/430 MHz fournie avec l'émetteur récepteur cette fonctionnalité est uniquement utilisable quand l'antenne est tenue pres d'un object de

métal de grande dimension, ou en branchant une autre antenné plus appropriée à la réception des Ondes Moyennes à la place de l'antenne fournie. Pour activer la Réception de la bande de Radio diffusion en AM;

Debrancher I' antenn d'origine 144/430 MHz, et raccorder un long - fil ou une autre antenne plus indiquee pour les Ondes Moyennes. (Si vous etes a quelques km d'un émetteur AM de radiodiffusion, il est possible d'obtenir un signal suffisant en branchant juste la radio au chargeur mural, ou en tenant la radio très proche d'un objet metallique de grande dimension comme une lampe ou une barrière metallique.)
Appuyer sur iterativement jusqu'à ce que BC BANI apparaisse sur I'ecran.
Tourner le Dial pour se regler dans la bande AM de Radio diffusion. L'écran affiche uniquement mais l'indicateur 5 / p sort d'échelle de réglage analogique.

Eclairage du Clavier et de I'ecran

Votre VX-IR contient une lampe vert pale qui facilité l'emploi de l'appareil la nuit. L'éclairage peut être activé de trois façon.

• Mode KEY: L'appui sur une touche allume I' éclairage pendant 5 secondes, après quoi la lampe est coupée automatiquement.
  Mode 5SEC: L'appui momentané sur le commutateur PWR allume l'éclairage pendant 5 secondes, après quoi la lampe est coupée automatiquement.
  Mode TGL: L'appui momentané sur le commutateur PWR allume ou eteint 1' éclairage. La lampe reste allumée jusqu'à ce que le commutateur PWR soit pressé momentanément une fois de plus.

voici la procEDURE pourCHOISIR le mode Lampe:

tout d'abord vous devez vousmettre en mode SET (Menu). Pour ce faire, maintainir la touche pendant 1 seconde, puis la relâcher. Toutes les fonctions du mode SET sont résumées en page42.
□ Ensuite appuyer soit sur ou sur autant de fois qu'il est nécessaire pour atteindre la ligne Menu #17 LAMP.
□ Ensuite, tournier le Dial pourCHOISIR un des trois modes decrit ci-dessus.
Quand vous avez fait,votre choix,appuyer sur une fois de plus,momentanément cette fois,pour sauvegarder le nouveau parametrage de la ligne Menu #17.

L'émetteur récepteur returne alors en mode normal.

«Petite radio»:Le mode 55EC offre laonneille solution pour la conservation de la batterie,car la lampe s'allume uniquement lorsque le commutateur PwR est actionné.

Fonctions Complexes

«Petite Radio»:Maintenant que you ma t risez les commandes de base du VX-lR, moyons quelques une des ses caractéris

tiques réellement particulières:

Modifier les Pas de fréquence des Canaux

Le synthétiseur du VX-IR permet des pas de fréquence de 5/10/12.5/15/20/25 ou 100kHz par increment, ce sont toutes les valeurs utiles pour vos applications Le VX-IR est réglé en usine avec des valeurs de pas de fréquence sur chaque bande qui doivent convenir pour la pluspart des utilisations. Cependant, si vous avez besoin ces valeurs, la procédure pour le faire est très facile.

Maintenir la touche pendant 1 seconde pour passer en mode Menu.
Appuyer sur ou pourCHOISIR la ligne Menu #7 STEP.
Tourner le Dial pour désirier le nouveau pas de fréquence.
Appuyer à nouveau sur pour sauvegarder la nouvelle valeur et quitter.

Changer de Mode

Le VX-1R permet de changer automatiquement de mode quand la radio est reglee sur differentes fréquences. Cependant, une situation inhabituelle peut survenir dans laquelle il est nécessaire de changer le mode (FM-Etroite, FM-Large or AM), voilà la méthode pour le faire:

Maintainir pendant 1 seconde pour passer en mode. Menu.
Appuyer sur ou pourCHOISIR la ligne Menu #32 R M.
Tournier le Dial pourCHOISIR le mode desired (AM, FM-N, or FM-W).
Appuyer à nouveau sur pour sauvegarder la nouvelle valeur et repasser en mode normal.

Pourmettreet horsfonctionlemode «commutation Automatique»:

Maintainir pendant 1 seconde pour passer en mode Menu.
Appuyer sur ou pourCHOISIR la ligne Menu #31RTM
Tournier le Dial pour changer l'affichage à OFF au lieu de (valeur par défaut).
Appuyer à nouveau sur pour sauvegarder la nouvelle valeur et repasser en mode normal.

«Petite Radio»: A moins d'avoir un motif impérieux de le faire, ne pas abandonner le mode "selection automatique". Cela permet de gagner du temps et évite des ennuis

lors des changements de bandes. Si vous modifie le mode d'un canal particulier ou d'une station, vous pouvez toujours charger ce canal en mémoire, car le mode est sauvégardi en mémoire avec les informations relatives à la fréquence.

Emploi en Relais

Les stations Relais, se situent habituellement sur des montagnes ou tout autre emplacement élevé, permettant un allongement des communications pour les émetteurs récepteurs portatifs de faible puissance ou les mobiles. Le VX-IR contient de nombreuses fonctions qui rendent le traffic via relais simple et/agréable.

Décalage émission-reception en traffic via Relais

Votre émetteur récepteur a été configuré, en usine, pour les décalages relat utilisés dans votre pays. Pour la bande 144-MHz c'est habituèlement 600kHz , alors que sur 430-MHz cela peut être 1.6MHz , 7.6MHz ou 5MHz (version USA).

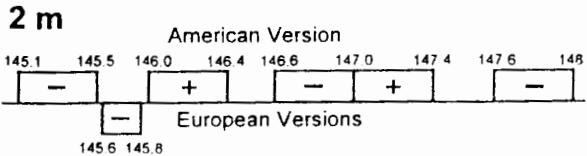

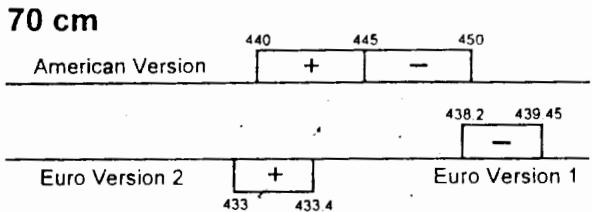

En fonction de la portion de la bande sur laquelle vous étes, le décalage du relais peut être soit descendant ou montant , et une de ces icones apparait au dessus de l'afficheur LCD quand le décalage reliais a été activé.

Décalage Relais Automatique(ARS)

Le VX-IR contient une fonction Décalage Relais Automatique très pratique, qui applique automatiquement le décalage relais approprié quand vous émettez dans la sous bande prévue pour le traffic via relais dans votre pays. Ces sous bandes figurent dans le schéma qui suit.

Si la fonction ARS ne semble pas disponible, il est possible qu'elle ait ete désactivée. Pour la reactivee,

Sous-danaes reidis en any

maintenir pendant 1 seconde, puis appuyer sur ou pourCHOIR la ligne Menu #4 RRS. Avres environ 1 seconde, I'etat courant de cette ligne Menu est affiche (RPS OFF signifie que la fonction ARS est desactive). Tourner le Dial d'un click pourCHOIR RPS ON, puis appuyer sur momentanement pour sauvegarder notre nouveau reglage et quitter.

Note: Pour faire de la recherche automatique en DCS (page 21), vous doivent tout d'abord désactiver l'ARS.

Activation du décalage relat en manuel

Quand la fonction ARS est désactivée, vous pouvez en-core régler le sens du décalage du relais manuellement. Maintenir b pendant 1 seconde, ensuite appuyer sur la touche ou pourCHOIR LA Ligne Menu #SRPR. Tourn- er le Dial, et vous neze voir apparaitre Iicone ou

sur l'afficheur LCD ( quand il n'y a pas d'icone le mode "Simplexe" est actif opération qui consiste à émettre et receivevoir sur la même féquence -). Quand vous avez choisi le sens du décalage que vous voulez, appuyer momentarily enmenté sur le commutateur PTT pour sauvegarder votre nouveau réglage et quitter.

Modifier les valeurs par Défaut des Décalages Relais Si vous voyagez dans un pays étranger, vous pouvez être obligé de changer la valeur par défaut du décalage relais pour être compatible avec les règles locales.

Pour ce faire, suivre la procEDURE ci-dessous:

Choisir la bande de fréquence pour laquelle vous souhaitez modifier le décalage relat.
Maintainir pendant 1 seconde pour passer en mode Menu.
Appuyer sur (UP) ou DWN pourCHOISIR la ligne menu #6SHIF.
Le décalage courant est affiché sur l'écran LCD. Tournier le Dial pour désirir le nouveau décalage relais (au pas de 50-kHz).
□ Appuyer sur momentanément pour sauvégarder le nouveau réglage et quitter.

«Petite Radio»:Si yous avez juste un decalage"quelconque"aprogrammer,ne changez pas le decalage par"defaut”du

relais en utilisant la ligne menu #6!

Entrer les fréquences émission et réception séparément, comme précisé en page 32.

Surveiller la Frequence d'entree d'un Keais

Il est souvent utile de pouvoir surveiller la fréquence (entree) d'un relais, pour voir si la station qui appelle est dans la zone qui permet le traffic en direct ("Simplexe").

Pour ce faire, appuyer sur momentanément, ensuite maintainir le commutateur Monitor en dessous du PTT. Vous pouze remarquer que l'affichage de la fréquence est celle de l'entrée du relais.

Lorsque vous relâcher le commutateur Monitor, tout redevient normal et c'est la fréquence de sortie du réseau qui est affichée.

«Petite Radio»:Si'vousavez undecodeur activé(voirlesparagraphes suivants),ce dernier restesteactifpendantqueyouaccé

dez à la fréquence d'entrée.

Emploi du CTCSS

Plusieurs systèmes de reliais exigent qu'une tonalité audio de très - basse - fréquence soit ajouté à votre signal FM pour activer le reliais. Cette aide empêche une activation intempéstive de reliais par des signaux d'autres émetteurs. Ce système de tonalités, qui est appelé "CTCSS"(Continuous Tone Coded Squelch System), est intégré dans votre VX-1R, et s'avéré très facile à utiliser.

«Petite Radio»:L'emploi du CTCSS implique deux régles préalables:le réglage de la Fréquence de la tonalité et ensuite le

réglage du Mode Tonalité. Ces actions sont effectuees à l'aide des lignes Menu #24 and #25.

Maintainir pendant 1 seconde pour passer en mode Menu.
Appuyer sur ou pour désir la ligne Menu #25 T SET.
Tournier le Dial jusqu'à ce que l'afficheur indique la Fréquence de Tonalité utile (interroger le responsable du relais ou les opérateurs si vous ne connaisssez pas la fréquence de la tonalité).
Appuyer sur une fois (momentanement) pourCHOISIR LA Ligne Menu #24 SGL TYP.Ensuite tourner le Dial de sorte que apparaisse sur la partie supérieure droite de I'ecran LCD;eci activé I'en-codeur CTCSS qui permet I'acces au relais.

«Petite Radio»: En journais Die on pour désirir le type de squelch utile parmis les valeurs suivantes (code CTCSS), 50

(Tone Squelch), DCS (Digital Code Squelch) et normal (pas d'icone squelch, et fonctionne uniquement en limiteur de bruit). Les systèmes Tone Squelch et DCS squelch désactiver la partie recepteur de votre VX-lR jusqu'à ceque 'il recoive un appel d'une autre radio envoyant la tonalite CTCSS ou le code DCS enclenchant la reception. Ces systèmes permettent de garder sa radio inactive jusqu'à ce qu'un appel utile soit reçu, ce qui peutetre utile quand on évolue dans une zone chargée en communications radioélectrique.. Nousprésenterons le système de Code Squelch Digital plus succinctement.

Appuyer momentanément pour sauvegarder le nouveau réglage et quitter pour retrouver le mode normal.

Table des Tonalités CTCSS (en Hz)

67.0	69.3	71.9	74.4	77.0	79.7	82.5
85.4	88.5	91.5	94.8	97.4	100.0	103.5
107.2	110.9	114.8	118.8	123.0	127.3	131.8
136.5	141.3	146.2	151.4	156.7	162.2	167.9
173.8	179.9	186.2	192.8	203.5	210.7	218.1
225.7	233.6	241.8	250.3

«Petite Radio»:Quelquesrelais retransmettentpaslestonalitésCTCSSilsutilisentleCTCSSpourcontrolerl'acces

aux relais mais ne le retransmettent pas. Si la LED témoin BUSY/TX brille en vert, mais le VX-lR ne trans

met pas de signal audio quand le reliais est en émission, vous doivent activer l'encodeur CTCSS selon les deux étapes de réglage citées plus haut, de telle manière que celui le apparaisse, vous permettant l'accès au reliais mais vous obliguant d'entendre tout le traffic sur la fréquence.

Emploi en DCS

Une autre forme de contrôle d'accès par tonalité est le système Digital Code Squelch, or DCS. C'est un système de tonalité plus récent et plus performant qui est moins susceptible d'erreur que le mode CTCSS. Un encodeur / décodeur DCS est intégré dans votre VX-IR, et son utilisation est similaire à celui du CTCSS représenté précédemment. même si vous relatifs favori n'est pas écipé en DCS, ce système est féquement utile en liaison simplex dans le cas par exemple ou vos correspondants habituels utilisant des émetteur-recepteurs équipés de cette fonctionnalité.

«Petite Radio»: L'emploi du DCS impose comme pour le CTCSS que vous désissez un code tonalité et ensuite que vous régliez

le Mode Tonalité sur DCS.

Maintainir pendant 1 seconde pour passer en mode Menu.
Appuyer sur ou pour Choiser la ligne Menu #26 S.
Tournier le Dial jusqu'à ce que l'afficheur indique la tonalité (un nombre de trois-digit) à utiliser (in-

terroger le responsable du relais ou les opérateurs si vous ne connaissiez pas la fréquence de la tonalité). Si vous étés en simplexe, prenez la même tonalité que celle de votre (vos) correspondant(s).

Appuyer une fois(momentanément) pour désir la ligne Menu #24 SGL TYP. Tourner le Dial gour que DCS apparaissé dans la partie supérieure droite de l'affichage LCD. Ceci active le codeur/décodeur DCS.
□ Appuyer sur à nouveau pour sauvegarder le nouvelveau réglage et repasser en mode normal.

Codes DCS

023	025	026	031	032	036*	043	047
051	053	054	065	071	072	073	074
114	115	116	122*	125	131	132	134
143	145*	152	155	156	162	165	172
174	205	212*	223	225	226	243	244
245	246	251	252*	255*	261	263	265
266*	271	274*	306	311	315	325*	331
332*	343	346	351	356*	364	365	371
411	412	413	423	431	432	445	446*
452*	454	455*	462*	464	465	466	503
506*	516	523*	526*	532	546	565	606
612	624	627	631	632	654	662	664
703	712	723	731	732	734	743	754

• Code non valable dans le système Motorola DPLT"

jusqu' a ce qu' un code DCS soit reçu sur un signal entrant. Désactivez la fonction DCS si vous poulez juste faire un tour de bande. ! Si vous lancez une recherche automatique avec le DCS actif, vous devez au préalable arrêté l'ARS (page 18).

Recherche automatique sur tonalité

En exploitation quand la tonalité CTCSS or DCS utilise par une autre station n'est pas connue, vous pouvezmettre votre radio à l'écoute des signaux entrant et lancér une recherche automatique sur les tonalités utilisées. Dans ce cas il faut se souvenir de deux choses:

• Vous doivent être certain que vous relais utiliser le même type de tonalité (CTCSS ou DCS).
• Quelques relatifs n'acheminent pas la tonalité CTCSS; il vous faut donc écouter la fréquence entree du relais pour être en mesure d'identifier la tonalité utilisée.

Pour rechercher automatiquement la tonalité utilisé:

Régler la radio pour décoder soit les tonalités CTCSS ou les tonalités DCS (pages 20 et 21). En CTCSS est affchéé et en DCS, c'est dapparait sur l'écran LCD.
Maintainir pendant I seconde pour passer en mode Menu.
En mode CTCSS, appuyer sur UP ou sur DN pourCHOISIR la ligne Menu#25 T SE T et appuyer surW suivi par UP ou WPN, pour lancer la rechercheautomatique sur les tonalités CTCSS des signaux

entrants.

En mode DCS, appuyer sur ou sur pourCHOISIR la ligne Menu #26 EC5 et appuyer sur suivi par ou , pour lancer la recherche automatique sur les tonalités DCS des signaux entrants.
Quand la radio detecte la bonne tonalité, la recherche s'arrête sur cette tonalité, et il est possible d'écouter le signal BF. Appuyer sur à nouveau permet de se verrouiller sur cette tonalité et de repasser en mode normal.

«Petite Radio»:Si la recherche automatique de tonalité ne detecte rien,elle-ci continue indéfiniment.Quand cela arrive,

il se peut tout simplement qu'aucune station n'envoie de tonalité. Il est alors possible à tout moment d'appuyer sur le commutateur PTT pour arreter la recherche.

Vous pouvez aussi appuyer sur le commutateur Monitor pendant la recherche automatique pour avoir accès aux signaux BF précédemment masqués des autres stations. La recherche automatique sur tonalités reprend environ une seconde après avoir relâcher le commutateur Monitor.

La recherche automatique de tonalités est possible tant en mode VFO qu'en mode mémoire.

Emploi de l'avertisseur sonore en mode CTCSS

Vous pouvez régler votre VX- IR pour qu'il "sonne" quand un signal avec un codage CTCSS est reçu en mode CTCSS La procédure déscribe ci-après permet d'activer la sonnerie en CTCSS:

• Mettre l'émetteur récepteur en mode CTCSS, comme prescrit en page 20. Noter que l'icone est affichée en bas et à droite de l'écran quand les modes qui utilisent les tonalités.
  Se mettre sur la fréquence désirée.
• Maintenir pendant 1 seconde pour activer le mode SET.
  Appuyer sur ou sur pourCHOIR la ligne Menu #15 BELL.
  Tournier le Dial pourCHOISIR le nombre de sonneries desirede. Leschoix possibles sont 1,3,5 ou 8 sonneries,la repetition continue,ou rien.
  □ Appuyer sur momentanément pour sauvegarder le nouveau réglage et repasser en mode normal.

Quand une station envoit une tonalité CTCSS qui correspond à votre tonalité CTCSS active, la sonnerie retenti commeprogramme, et clignote en bas et a droite de l'écran LCD (ansi vous pouvez dire si quelqu'un appellependant que vous étes absent).

Quand vous appuyer le commutateur PTT pour répondre, la arrête de clignoter. Toutefois, l'avoirtisseur sonore ne se réinitialise complètement avant 5 secondes, ainsi vous pouvez continuer votre conversation sans interruption. Quand I'autre station ne vous répond pas

Dans ce laps de temps, l'avertisseur sonore se réiniti-
lise alors pour être en mesure de répondre à l'appel
suivant.

Tonalité d'appel (Tone burst 1750 Hz)

Si les relatifs dans votre pays nécessite une tonalité d'applé à 1750 Hz pour les déclencher (specialement en Europe), vous pouvez régler le commutateur Monitor pour remplaner le commutateur de tonalité d'applé.

Pour modifier la fonction de ce commutateur, servez vous encore du Menu Maintenir pendant 1 seconde pour passer en mode Menu.
Appuyer sur ou sur pourCHOISIR la ligne Menu #18 MON,TC.
Tourner le Dial pourCHOISIR 一 _ - C A L L surI'afficheur.
□ Appuyer sur à nouveau pour sauvegarder le nouvelveau réglage et quitter.
Pour acceder à un relais, maintainir le commutateur Monitor pendant la durée prévue dans les caractéristiques du relais. L'émetteur est automatiquement activé et une tonalité BF de 1750-Hz est envoyée. Une fois que vous étés sur le relais, utilisez le commutateur PTT pour émettre.

Modifier le niveau de puissance de l'émetteur

Vous pouvezCHOISIR pour I'emeteur entre une puissance en sortie Haute ou Basse Le niveau de puissance haut est de 100mW avec une batterie de type "AA", 500mW avec la FNB-52LI, et 1 watt avec une alimentation externe de 6-V DC, tandis que le niveau de puissance bas est de 50mW avec tout type de batterie, ou 200mW avec une alimentation externe DC. L'indication LOW est affichee en dessous de la fréquence quand ce niveau est choisi.

Pour modifier le niveau de puissance:

Maintainir forl seconde pour passer en mode Menu.
Appuyer sur ou sur pour besoin la ligne Menu #1 T x P W R.
Le réglage par défaut de la puissance en sortie est HIGH. Pour le changer en LOW, tourner le Dial d'un click jusqu'à l'affichage de l'indication.
□ Appuyer sur à nouveau pour sauvegarder le nouveau réglage et quitter.

«Petite Radio»:Vous pouvez régler en Faible puissance sur une bande (UHF par exemple), tout en laissant la Grande puissance en VHF,et la radio se souviens des différents réglages sur chaque bande. Et quand vous renseignez les mémoires,vous pouvezmettre séparation dans chaque mémoire les niveaux de puissance Haut et Bas, ansil est possible de limiter la consommation batterie en traffic avec des reliais très proches!

Liminéur du temps d'émission (TOT)

La fonction "TOT" permet la mise en œuvre d'une commutation de sécurité pour limiter le temps d'émission. Ceci protège la batterie en interdisant des durées de transmissions trop longues, et dans l'eventualité que le commutateur PTT reste bloqué (par exemple dans le cas où la radio ou le Micro/haut parleur soit malencontreusement coincide dans les sièges d'une voiture). Ce dispositifé vite également de perturber les autres utilisateurs. En usine la fonction "TOT" est valuée à "OFF". Voici la procédure pour l'activer:

□ Maintainir pendant, I seconde pour passer en mode Menu.
Appuyer sur or pourCHOISIR la ligne Menu #19TO.
Tournier le Dial pour régler le liéai du temps d'émission maximum (1, 2, 5 ou 10 minutes).
Une fois que vous avez la durée souhaitée, Appuyer sur à nouveau pour saugevarder le nouveau réglage et repasser en mode normal.

« « Petite Radio »: Comme les transmissions à base de messages concis sont la marquee d'un bon opérateur, essayez de régler votre minimum de transmission via la fonction TOT.2. Ceci améliore de manière significative la batterie, également!

Verrouillage du Canal Occupé(BCLO)

La fonction BCLO verrouille l'appareil si un autre signal est present. Quand vous étés en mode Tone Squelch ou DCS, la fonction BCLO vous protège d'une rupture de liaison intempéstive par un autre signal (jusqu'au moment ou votre radio sera désactivée par son propre décodeur). Le réglage par défaut pour la fonction BCLO est OFF. Voici comment modifier ce réglage.

Maintainir pendant 1 seconde pour passer en mode Menu.
Appuyer sur ou pourCHOISIR la ligne Menu #20 BC L.
Tourner le Dial pourmettre la fonction BCLOaN.
□ Appuyer sur à nouveau pour sauvegarder le nouveau réglage et reprendre le mode normal.

Economiseur de batterie en réception

Une fonction importante sur le VX-1R est son économiqueur de batterie en reception, qui "met l'appareil en sommeil," avec des reveals periodiques pour vérifier le traffic. Si la fréquence est occupée, le VX-1R reste en mode "actif" jusqu'à ce que cette fréquence soit libérée et, et alors il reprend ses périodes de "sommeil". Ces dispositions réduisent de façon significative la consommation batterie. Il est possible de désirir la durée des temps de "sommeil" à l'aide du système de Menu:

Maintainir pendant 1 seconde pour passer en mode Menu.

Appuyer sur ou pourCHOISIR la ligne Menu #12 RxSVE.
Tournier le Dial pourCHOISIR laDurée souhaitee de "sommeil".Leschoix possibles sont 200,300 et 500 ms,1 et 2 secondes,ou OFF (rien).La valeur par défaut est 200 ms.
vous aze fait votrechoix,Appuyer sur a nouveau pour sauegarder le nouveau reglage et reprendre le mode normal.

«Petite Radio»:QuandyousesetenPacket, mettelez'économiseurdatterie surOFFafin quelescyclesde"sommeil”n'empéchentpas tramesquiariveraient danscesmoments.

L'économiseur de Batterie ne fonctionne pas sur les bandes AMFM et son TV.

Mise hors fonction de la led BUSY/TX

Un moyen supplémentaire pour economiser la batterie est demettre hors fonction la led témoin BUSY/TX. Vous pouvez souhaiter de faire ca quand vous écoutez les stations de radio diffusion, comme quand la LED est allumée tout le temps. Pour ce faire suivre la procédure ci-après:

□Maintenir pendant 1 seconde pour activer le mode SET.
Appuyer sur ou pour désir la ligne Menu #16 B5 y< E B.
Tourner le Dial pour modifier l'affichage de ON à OFF.
□ Appuyer sur à nouveau pour sauvegarder le nouveau réglage et reprendre le mode normal.

Mise hors tension automatique (APO)

La fonction APO aide à prolonger la durée d'utilisation de la batterie en mettant automatiquement hors tension la radio après une période déterminée de non'utilisation. Les durées valables sont 30 minutes, 1, 3, 5 et 8 heures, ou Off (pas de mise hors tension automatique) Le réglage par défaut de la fonction est Off. Voici la procédure pour l'activer :

• Maintenir pendant 1 seconde pour activer le mode SET.
  Appuyer sur ou pourCHOISIR la ligne menu #13 RPO.
  Tournier le Dial pour désir le délambda de mise hors tension automatique.
  Appuyer sur à nouveau pour sauvégarder le nouveau réglage et reprendre le mode normal.

Quand la période spécifiée s'est écoulée, la radio envoie 7 tonalités descendantes sur le haut parleur. et l'icone

commence à clignoter. Si vous appuyer sur n'importe qu'elle touche dans la minute qui suit, l'icone arrête de clignoter et le APO compteur de temps se réinitialise. Sinon, la radio se met hors tension.

:Verrouillage

Pour prévenir tout modification accidentelle de la fréquence ou passage interpestif en émission, les touches et les commutateurs du VX-1R peuvent être verrouillés de différentes manières. Les combinaisons possibles de verrouillage sont:

Key Juste les touches du panneau avant sont verrouillées
JRL Juste le Dial sur la partie supérieure est verrouillée
J t H Le Dial et les Touches sont verrouillées
PT Le commutateur PTT est verrouille (EMISSION impossible)
+ Les touches et le commutateur PTT sont verrouillés.
+ Le Dial et le commutateur PTT sont verrouillés.
Tout est verrouillé

Pour verrouiller toutes ou certaines touches:

Maintainir pendant 1 seconde pour passer en mode Menu.
Appuyer sur ou pourCHOIR la ligne Menu #14LOCK.
Tournier le Dial pour désir une des options représentées ci dessus.
Quand vous avez fait votre sélection, Appuyer sur à nouveau pour sauvegander le nouveau réglage et reprene le mode normal.
Pour activer la fonction verrouillage, maintainir la touche pendant 1 seconde. L'icone a apparait sur l'écran LCD. Pour annuler le verrouillage, maintainir la touche à nouveau pendant 1 seconde.

«Petite Radio»:Meme quand toutes "ALL"les touches ont ete verrouillées, bien sur une touche restera always libre:

la touche pour être en mesure de déverrouiller le clavier à volonte.

Changer les fonctions du Dial

Une fois que vous avez renseigné les mémoires (voir les paragraphs suivants), vous pouvez tracer plus facile d'utiliser les touches UP and pour les réglages, et le Dial pour ajuster le volume audio et le niveau de bruit de fond (squelch) sans avoir à presser préalablement sur la touche voici comment faire:

Maintainir pendant 1 seconde pour passer en mode Menu.
Appuyer sur ou pourCHOISIR la ligne Menu #29 IRL M.
Tournier le Dial pourCHOISIR VOL/5G(pourajuster le volume audio et le niveau de bruit de fond) ou IRIL (pourutiliserle dial comme selecteur de canaux -valeur par defaut).
Quand vous avez fait votre selection, Appuyer sur à nouveau pour sauvegarder le nouveau réglage et reprene le mode normal.
Si vous choisissez _OL / S comme décrit plus haut, en tournant le Dial l'affichage indique le niveau audio. Si vous appuyer préalablement sur et ensuite tournier le Dial, cette fois ci c'est le niveau de squelch qui est modifié. En mode _OL / S , le réglage des fréquences est effectué à l'aide des touches (UP) et (DN).

Désactiver le signal sonore témoin de clavier

Si vous étés dans une situation de traffic où le signal sonore témoin de clavier n'est pas souhaité, il peut être désactivé via le système Menu:

Maintainir pendant 1 seconde pour passer en mode Menu.
Appuyer sur ou pourCHOISIR la ligne Menu #10 BEEP.
Tournier le Dial pourCHOISIR sur l'afficheur.
Quand vous avez fait votre sélection, Appuyer sur à nouveau pour sauvegander le nouveau réglage et reprene le mode normal.

Emploi du DTMF

Malgré l'absence d'un clavier DTMF, vous pouvez quand même émettre des tonalités DTMF avec le VX-IR pour utiliser des reliais.

Génération manuelle de Tonalités DTMF

Vous pouvez produit manuellement des tonalités DTMF en émission. Le processus est quelque peu lent, mais en cas d'urgence cela permet d'envoyer des tonalités DTMF, et avec un peu de pratique vous pouvez atteindre un certaine efficacité dans la procédure :

□ Appuyer et maintainir le commutateur PTT pour être en émission continue pendant les étapes. Suivantes.
Appuyer momentanément. Si mRNU n' apparait pas sur l'afficheur, appuyer ou jusqu'à ce que cela soit fait.
Le nombre à la droite de l'indication MANU est le code DTMF a envoyer manuellement. Pour envoyer un caractère autre que 0, tournier le Dial pourCHOISIR le code a envoyer.
□ quand vous avez besoin le nombre correct, appuyer sur pour envoyer ce caractére. La tonalité est envoyée (et résonne faiblement dans le haut-parleur) tant que la touche est maintainue.
Pour envoyer un groupe de caractéres DTMF manuellement, sur tout ne pas relâcher le commutateur PTT après l'envoi de chaque tonalité. Tourner le Dial pourCHOISIR un autre nombre, puis appuyer sur a nouveau. Pour envoyer un numero de téléphone à sept -

caracteres, vous avez, par consequent, à tournier le Dial et appuyer sur BANSE sept fois pendant que le PTT est maintainu. Relacher le PTT quand tout est terminé; la led rouge temoin d'émission reste allumée, jusqu'à une seconde de la fin de transmission.

Noter que le code DTMF “*” est affiché E , et le code DTMF “#” est affiché F sur l'écran LCD.

«Petite Radio»:si ceci voussembl trop lent pour vous ou pour votre autocommuteur(le délambda entre les tonalités peut êtreisez le composteurDTMF:presenté ci-après.

ComposteurDTMF

Huit mémoires pour Composteur DTMF sont disponible, vous permettant de memoriser des numérios de téléphone pour utiliser des autocommuteurs.

Chaque mémoire peut contenir jusqu'à 15 codes DTMF. Vous pouvez aussi memoriser de brèves séquences de code d'accès aux autocommutateurs sans devoir le faire manuellemnt. Voici la procédure de mémorisation dans le composteur DTMF:

Maintainir pendant 1 seconde pour activer le mode SET.
Appuyer sur ou pourCHOISIR la ligne Menu #27TMF.
Tournier le Dial pourCHOISIR la memoire a renseigner (1a8).
Appuyer sur w pendant 1 seconde pour commencer à entrer les caractétres DTMF dans la Mémoire

DTMF. Le premier caractére clignote, indique le caractére qui doit être renseigné (“ ” marque la fin du libelle DTMF).

Toumer le Dial pourCHOISIR le premier caractere du libelléDTMF.Les valeurs possibles sont i 9 et avec ±bE et ±bF representant respectivement les codesDTMF“*”et“#”.
Appuyer sur Bw momentarily pour valider le premier caractére et se déplacer sur le second caractére du libelle DTMF. Répéter l'action précédente jusqu'à ce que le nombre de téléphone soit complèt.
Appuyer sur momentanément pour charger la mémoire DTMF. Si vous souhaitez vérifier les tonalités, il est possible de les écouter dans le hautparleur(sans émettre), en appuyant momentanément sur la touche EMG.
Pour charger un autre numero, tourner le Dial pourCHOISIR une autre memoire DTMF, et refaire le processus.
Quand la validation des mémoires DTMF est terminé, appuyer sur ou sur le PTT pour revenir en affichage normal.

«Petite Radio»:Siyouvashezcharge des mémoiresDTMF,maisqueyouutilisezhabituelflementlemode detransmission

manuel, vous pouvezmettre la mémoire DTMF sur MNRU. En ce cas quand vous passer en émission et appuyer sur ,vous obtenez automatiquement le réglage MRNU

Pour envoyer le numero de téléphone:

□ Maintainir le commutateur PTT pour émettre en continu pendant les étapes suivantes.
□ Appuyer momentanément pour passer en mode DTMF.
□ Appuyer soit sur ou sur si nécessaire, pour désirir la mémoire DTMF désirée. Le nombre de mémoire DTMF est le petit, caractère au dessus et à gauche de l'écran LCD, tandis que le caractère plus grand sur la droite de DTMF dans l'affichage principal est le premier caractère du libélé DTMF.
Tout en continuant à appuyer sur le commutateur PTT, Appuyer sur momentanément pour transmettre la suite de tonalités.

Les nombres de code DTMF apparaissent sur le côté droit de l'écran LCD au fur et à mesure de leur envoi. Une fois que vous avez appuyé sur la touche dans cette étape, vous pouvez relâcher le commutateur PTT, le composteur se chargeant de transmettre automatiquement la totalité de la suite de code DTMF.

Envoi d'une suite de codes mémorisés par le composteur

DTMF N° de Mémoire

Première tonalité DTMF à envoyer (de ce cas, “*”)

Emploi du dispositif d'urgence

Le VX-IR contient un dispositif d'urgence qui peut etre utile si vous avez quelqu'un qui ecoute la frquence de votre canal "Home" sur votre transceiver UHF. Voir page 33 pour plus de details sur le reglage du canal Home.

Le dispositif d'urgence;

(A)mettre la radio sur le canal "Home"en bande UHF amateur,
(B) émettre un son d'Alarme très fort (le niveau du volume est mis au maximum automatique), et
(C) si vous appuyer sur le commutateur PTT, ce sont d'alarme est transmis (tout décalage relat ou ton squelch- DCS sont ignorés).

Vous pouze, par exemple, utiliser cette fonction lors d'une promenade pour averir le plus simplement etrapidement un membre de votre famille d'un danger imminent. De même l'alarme peut decourager un évientuel assaillant et vous donner le temps de vous esquiver.

La fonction "Urgence" est activée (et désactiverée) enainaient la touche pendant 2 seconde.

«Petite Radio»:Etreeturquevoireamiou le membre devoirtefamillea vortrecoute soit bien sur la bonne fréquence du "home"

canal car aucune identification ne peut etre acheminee par ce moyen. Priere egalement de n'utiliser l'alarme qu'en cas de reel besoin!

Utiltsation des mémoires

Votre VX-1R avec son système de mémoire étendu permet de sauvégarder vos fréquences préféées pour y acceder plus facilement plus tard.

Vous avez le choix entre deux configurations mémoire, appelés groupes, à partir duquel vous pouvez désirir celui qui convient le moyen à vos contraintes d'emploi. Ces groupes sont :

La configuration du groupe 1: 52 Mémoires pouvant accueillir des fréquences simplesxes ou semi-duplexes (y compris "des décalages fréquences inhabituels") et des modes de fonctionnement par tonalités et des fréquences de tonalités.

La configuration du groupe 2: 142 mémoires "Simplexes" qui peuvent, uniquement, conténir les décalages en fréquence des relais et le mode de fonctionnement par tonalités retenu. ( mais pas la fréquence de tonalité).

Les mémoires dans les deux configurations peuvent contérer le niveau de puissance de sortie, les conditions de reprise de recherche automatique et des libellés alphanumeriques de mémoires.

Chaque configuration a aussi 10 mémoires de bande radio diffusion (non concernées par la commutation des deux groupes de configuration); 10 paires de mémoires de “Limites de Bandes”, représentées plus loin dans le paragraph recherche par bandes programmée (page 37); et 31 mémoires de recherche active, représentées en page 39.

En usine, les mémoires sont configuées en Groupe 1, qui fournissent le stockage en mémoire le plus com

plet et les meilleurs possibités d'accès. Si vous préférer utiliser les mémoires pour charger des fréquences non-Amateur et utiliser plus que 52 mémoires (alors qu'en employant amateur on utilise le mode VFO), il est préféable de se connecter en configuration groupe 2. Pour changer de groupe mémoire, suivre la procédure suivante:

Metre hors tension I' émetteur récepteur en tenant la touche PwR pendant I seconde.

□ Maintenir la touche tout en appuyant la touche PwR pour allumer 1' émetteur recepteur. Quand la radioest activée; GRP...2 est afficher sur l' écran LCD. Vous pouvez maintainant relâcher les deux touches.

Note! La pluspart des bandes partagent la même désignation de mémoire par nombres (1, 2, 3, . . .) pour simplifier le processus de stockage. Par exemple, si un canal radioamateur VHF est charger en Mémoire 1, Mémoire 1 n'est plus disponible sur aucune autre bande (sauf les bandes de radio diffusion). Ainsi le nombre total de mémoires est de 52 en configuration Groupe 1 et 142 en configuration Groupe 2 (plus 10 mémoires pour les bandes de radio diffusion pour les deux groupes), et non 52 ou 142 par bande.

Simple mise en mémoire

Le Stockage de frequencies est très simple avec le VX-IR. voilà la méthode de base:

Être sur d'être en mode VFO (pas de numéro de mémoire apparent au dessus de l'affichage de la fréquence).

Tourner le Dial pourCHOIsIR la frquence souhaitee.
Important: valider chaque environnement CTCSS/DCS que vous souhaitez, ainsi que tous les décalages de fréquences pour les relais et les niveaux de puissance en émission.
Maintainir w pendant 1 seconde. L'icone f cli gnot dans le coin gauche inférieur de l'ecran LCD, et un numero de memoire apparait au dessus de I' affichage de la frquence. C'est le numero de memoire le plus petit disponible pour le stockage.
Si le numero de mémoire sélectionné automatiquement convient, appuyer sur pour charger en mémoire les données concernant l'environnement de traffic que vous voulez conserver. Sinon, pour stocker les données dans une mémoire différente, tourner le Dial pour désirir le

numéro de mémoire désirée, et appuyer sur w. Les mémoires occupées ont leur numéro qui clignote, tandis que celles qui sont disponibles leur numéro resté fixe.

Noter qu'en fin de procEDURE, la radio est toujours en mode VFO, et il est possible de se régler sur une fréquence voisine et de la sélectionner pour renseigner d'autres ménoires.

Rappel Mémoire

Pour acceder au contenu d'une mémoire, appuyer sur momentanément. L'émetteur récepteur passée en mode "Mémoire", à l'aide des mémoires initiaisées

comme vu precedement.

Pour désir les mémoires, ne pas utiliser le Dial. A la place, prenez les touches ou pour parcourir les mémoires de la bande active. Si vous souhaitez désir des mémoires sur une autre bande appuyer sur pour désir cette bande, puis utiliser les touches ou pour parcourir les mémoires de la bande.

«Petite Radio»:Si youtournel Dial enmode mémoire,la radio passenmode VFO,etutilise la mémoire active comme point de départ de réglage.Cette action peut être utile danslescasou l'on souhaite nepasété genépardes interférèncesproduitespard'autresutilisateurs.L'appui sur remet la radio en mode mémoire.L'émetteur récepteur se pouvient du déplacement en fréquence que vous ayez fait,de telle maniere que lorsqueyouappuyezsur pour revenir en mode VFO, youssousretrouver sur la fréquence initiale！

Stockage de Fréquences Tx/Rx indépendantes ("Splits Quelconques")

Vous pouvez avoir besoin d'utiliser un reliais qui a un décalage non-standard (un décalage qui n'est pas conforme avec le plan de bande local). Le VX-IR vous permet de stocker les fréquences d'émission et de réception indépendamment l'une de l'autre dans une seule mémoire. Ainsi vous pouvez charger en mémoire les attributs de reliais non conformes sans à avoir à changer les décalages reliais prérégliés dans votre VX-IR ( ± 600 kHz, ± 5 MHz, etc.). La procédure est très simple:

Étre certain que I' émetteur récepteur est en mode VFO. Appuycr sur une fois pour se retrouver

dans ce mode, si nécessaire.

Tournier le Dial pour se placer sur la fréquence de réception prévue. Puis, comme dans le paragraphe précédent intitulé “Simple mise en mémoire” initialiser toutes les tonalités CTCSS/DCS utiles ainsi que les modes, mais enlever tous les décalges repêteurs (icones ou) qui ont pu être validés précédement.
Maintenir ^网 pendant 1 seconde ainsi l'icone ±b clignote et un numero de mémoire apparait au-dessus de l'affichage de la fréquence. La manipulation suivante devra être réalisée dans les 5 secondes qui suivent le début de l'apparition de l'icone ±b .
Tournier le Dial pour désirir le numéro de mémoire pour stocker la fréquence de réception, et appuyer sur momentarilyanément. Souvenez vous de ce numéro de mémoire, car vous aurez à le selectionner ultérieurement.
□ Ensuite tourné le Dial pour obtenir la fréquence d'émission.
A nouveau maintainir pendant 1 seconde ainsi l'icone clignote et un nombre de mémoire apparaît, ensuite tourner le Dial pour désir la mémoire dans laquelle est stockée la fréquence de réception (qui devra clignoter). La manipulation suivant devra être réalisée dans les 5 secondes qui suivent le début de l' apparition de l'icone.
- Maintenir le commutateur PTT tout en appuyant sur w momentarily.

Pendant l'opération de chargement de la mémoire, l'appui sur le commutateur PTT ne fait pas passer l'appareil en émission; à la place un signal indique au microprocesseur qu'une fréquence émission est en train d'être méorisée.

La mise en mémoire est maintainant complete. Quand vous rappellez une mémoire contenant des fréquences émission réception indépendantes comme présente dans ce paragraphe, il apparait que le décalage relais est indiqué comme suit , significiant que le décalage par défaut n'est pas en fonction.

Mémoires de bande

Chaque bande contient une mémoire spéciale libellée «Home» dans la notice origine et qui contient la fréquence de début de bande. Ces mémoires sont pré-programmée en usine avec les valeurs figurant dans le tableau ci-dessous Quand le VX-lR est en configuration Groupe 1, il est possible de changer la valeur de la mémoire de bande.

Valeurs par défaut des mémoires de bande(MHz)

FM	80.000	RCT1	380.000
RIR	128.800	U···HM	433.000
V···HM	145.000	UHF···TV	649.750
VHF···TV	175.750	RCT2	860.000

«Petite Radio»: Pourmettreune fréquenceifferente, dans le Canal "Home"appuyer surla touche (w)pendant 1 seconde,puis tourner

le Dial de sorte que il apparaissse comme numero de Mémoire, indiquant que le canal "Home" est sélectionné.

Souvenez vous qu'il n'est pas possible de changer la valeur du canal "Home" en configuration Groupe 2 or si vous etes en mode canal "prioritaire" (page 38).

Chargement du VFO par une mémoire

vous pouvez facilementCHOISIR une memoire et utilisec cette frquence comme point de depart en mode VFO.

Appuyersaire.
pour activer le mode mémoire, si nécesses
Appuyer sur contenant la dans le VFO.
WuWu UP OU
I pour avoir le mémoire que vous souhaitez copier.
Tourner le Dial pour passer en mode VFO.

Vous pouvez maintainant tourner le Dial pour se régler autour de la fréquence précédemment mémorisée. Le contenu de la mémoire n'est pas alteré, mais la fréquence qui était sur le VFO est écrasée par cette action.

Changement du Contenu d'une mémoire

Vos pouvez facilement replacer le contenu d'une mémoire avec de nouvelles données.

Avec la radio en mode mémoire, désir la mémoire dont le contenu doit être changer en utilisant (UP) ou (OW)
Tournier le Dial dans l'une ou l'autre direction. Comme dans la procédure précédente, la radio passé en mode VFO, et vous pouvezCHOsi une nouvelle fréquence pour la mémorisé.
□ Entrer chaque nouvelle information concernant les tonalités CTCSS/DCS nécessaires, et vérifier que les décalages relat (s'ils existent) sont appropriés.
Maintenir (w) pendant 1 seconde. Le nombre de mémoire prend le nombre le plus élevé de mémoire vide, ainsi vous pouvez tourner le Dial pour désirir le numéro de canal d'origine (qui doit être en train de clignoter).
Appuyer momentanément pour sauvegarder les données relatives à la nouvelle fréquence. Vous

étés toujours en mode VFO, et il est possible de reprendre le mode normal.

«Petite Radio»:Quandvousremplacerlesdonnées mémoire,la totalité du libelléalphanumérique (page 35) appartenant acce canal est écrase.

Masquer les mémoires

Il y a des situations dans lesquelles vous souhaiter masquer des mémoires pour qu'elles deviennent "non visibles" en cours des accès mémoire soit manuels soit automatiques. Par exemple, divers mémoires utilisées uniquement dans une ville où vous séjournez peu frequently nement peuvent être chargées et ensuite "Masquées" jusqu'à ce que vous en ayez besoin dans cette ville; Il s'agira à ce moment de les dépasquer pour une utilisation normale.

Appuyer sur pour passer en mode mémoire, si nécessaire.
Maintenir pendant 1 seconde, ensuite tournier le Dial pourCHOISIRa mémoire à masquer.
Ensuite appuyer momentanement. La mémoire courante disparait, et le mode mémoire se repositionne sur le canal "Home" de la bande considérée.
Pour démasquer la mémoire cachée, à partir du mode mémoire appuyer (w) pendant 1 seconde, tourner le Dial pour désirir le numéro de la mémoire masquée, et appuyer (w) momentanément. Les données sont restaurées pour être utilisées.

«Petite Radio»:Attention!Vous pouvez manuellement stocker des données sur une memoire masquee détruisant ainsi les don

nées précédentes! Utilisez de préférence la procédure "de la première mémoire disponible" pour éviter les mémoires masquées.

Libellés Mémoire Alphonumeriques

Une caractéristique pratique d'un système à mémoires est la capacité d'assigner un "libelle" de six lettres ou chiffres maximum à chaque mémoire. La méthode de stockage est facile!

Passer en mode mémoire, et désir la mémoire à renseigner.
□ Maintainir pendant 1 seconde pour passer en mode SET.
Appuyer ou pourCHOISIR la ligne Menu # 3 NMT (pour "Name Set").
□Aprés une paire de secondes, l'affichage de la fréquence devient“……”,avec le tiret gauche clignotant.Tourner le Dial pour désir la dette ou le chiffre que vous souhaitezmettre en premier caractère du libellé de mémoire(voir la police de caractère disponible pour le en colonne droite).
Quand vous avez besoini la premiere lettre/nombre, appuyer momentanement. Cette action met le caractere besoini sur le premier emplacement, et pousse le tiret clignotant en deuxieme position.
A nouveau tournier le Dial pour désir la dette ou le nombre que vous souhaitez voir appararaitre en deuxieme position du libelle. Quand le choix a eté fait, à nouveau appuyer w. Repeter cette procedure pour entrer le reste du libelle.

Si vous fais une erreur, appuyer s. Tous les caractères à la droite de la position courante sont effacés, et vous pouvez les corriger. Pour entrer un espace, désir le caractère.

Quand you've completed the libelle, Appuyer momen-tanement for pour le valider.

«Petite Radio»: Mettre un libellé automatique commutable à l'emplacement de l'affichage de la fréquence pour un canal (mais uniquement ce canal). Si vous souhaitez rétablir l'affichage de la fréquence, maintainir pendant 1 seconde pour passer en mode SET, appuyer ou pour désir la ligne Menu #2 NRMÉ, ensuite tourner le Dial pour désir FRED au lieu de RLPH sur le LCD. Ceci affecte uniquement la mémoire courante. Quand vous changez de bande, la fréquence d'une mémoire avec libellé apparait pendant une seconde avant que le libellé apparaisse. Vous pouvez aussi vérifier la fréquence d'une mémoire avec libellé juste en appuyant deux fois sur

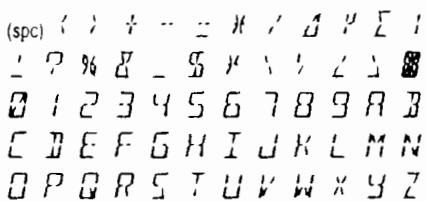

Police de caractères du VX-1R

Recherche automatique

Le VX-1R vous permet de parcourir juste des mémoires, une bande dans sa totalité ou une portion de bande. Il s'arrête sur les signaux rencontres, ainsi il est possible de contacter les stations sur cette fréquence, si vous le désirez.

La recherche automatique se déroule quasiment de la même manière dans chaque cas cités plus haut. Avant de commencer, choisissez la suite que vous souhaitez donner à votre recherche après un arrêt sur un signal détecté.

Choix de la suite de recherche

Deux options sont possibles:

• "Arrêt de 5 secondes"

Dans ce mode, la recherche automatique s'arrête sur tous les signaux déetectés pendant 5 secondes. À moins que vous appuyez sur une touche pendant ce-delai, la recherche automatique reprend même si un signal est toujours present.

• "Abaisissement de la porteuse"

Dans ce mode, la recherche automatique s'arrête sur un signal et reste sur cette fréquence jusqu'à deux secondes après la disparition du signal (la porteuse baisse parce que la station cessée ses émissions), après quoi la recherche reprend. Dans le cas d'un signal continu comme la radio diffusion, la recherche automatique reste arrêtée indéfiniment.

Pour semettre enmode « suite de recherche:

• Maintain pendant 1 seconde pour passer en mode SET.

Appuyer sur ou pour désir la ligne Menu #8 RESUME.
Tournier le Dial pourCHOISIR entre 5 SEc ou CARRE (pour Carrier Drop), selon la description ci dessus.
Appuyer sur ( ou le PTT) momentanément pour sauvegarder le nouveau réglage et repasser en mode normal.

«Petite Radio»:La valeur par defaut desuite de recherche automatique est 5 EEC.

Recherche automatique en mode VFO

Dans ce mode il est possible de parcourir la totalité de la bande active (sauf en ce qui concerne les bandes de radio diffusion).

Passer en mode VFO en appuyant sur si nécessaire.
Maintenir ou for 1 seconde pour commencer la recherche.
Quand I'appareil rencontre un signal suffisamment pruisant pour ouvrir le squelch, la recherche s'arrête et le point decimal de I'afficheur de frequence clignote.
la recherche reprends ensuite en fonction du mode de reprise de recherche choisi comme précisé au paragraphe précédent.
Pour arreter la recherche automatique, appuyer sur PTT ou ou ou ou ou

«Petite Radio»:Si youssappuyersurUP pourlancerle“scan”，levX-lReffectue un parcours croissant.Pour changerelesens

de la recherche, tourner le Dial un cran en direction opposée (dans ce cas, dans le sens opposé au sens trigo). Vous pouvez voir l'appareil changer de sens et repartir en recherche décroissant.

Recherche automatique en mémoire

La recherche automatique en mémoire est également très facile à lancer :

Passer en mode mémoire en appuyant sur si nécessaire.
Maintenir ou pendant 1 seconde pour lanc er la recherche.
De même qu'en recherche mode VFO, l'appareil s'arrête sur tout signal suffisamment puissant pour ouvrir le squelch, et la suite de recherche se gere de la même maniere que descrirt au paragraph precedent.
Pour arrer la recherche automatique, appuyer sur PTT ou DNN ou BAN ou UP ou K.

Comment éviter ( sauter) un Canal au cours d'une recherche automatique en mémoire

Comme préciser précédendum, les stations avec des porteuses continues comme les stations de radio diffusion géné l'emploi de la recherche automatique sur tout si vous avez choisi comme suite de recherche la disparition de porteuse.

Il est done interèssant d'avoir la possibilité d'ignorer de telles fréquences. Pour utiliser ce type de fonction :

Passer en mode mémoire en appuyant sur si nécessaire.
Maintenir ou pwn pour se positionner sur la frquence a e iter.

Appuyer sur momentanement (moins que 1 seconde), ensuite appuyer su ou momentanement. Un petit apparait a la gauche du numero de mémoire, indiquant que celui ci doit être éviter en recherche automatique.
Ultrerieurement, pour re-valider cette mémoire en recherche automatique, repeter les trois opérations décrites ci-dessus.

Une mémoire “à éviter” est toujours accessible par seLECTION manuelle de la mémoire en utilisant le UP ou

Recherche automatique en mémoireprogrammée

Cette fonction vous permet de déterminer des limites de sous bandes soit en recherche automatique soit en mode VFO. Par exemple, vous pouze souhaitermettre des limites sur 144,300 à 148,00 MHz (valable pour l'Amérique du Nord) pour empêcher un empiétement dans la portion SSB/CW de la bande en dessous de 144.200 MHz. Voici comment faire:

Passer en mode VFO en appuyant sur si nécessaire.
Utiliser la procédure de stockage mémoire représenté précédemment,mettre votre limite basse de sous bande(144.300 MHz pour l'exemple cité) dans la mémoire # L (le L désigne la limite Basse de la sous bande).
De la même manière, stocker votre limite supérieures de sous bande(p ex., 148.000 MHz) dans la mémoire # U (le U désigne la limite supérieure de sous bande).
Passer en mode mémoire en appuyant sur une fois, puis appuyer sur le jour ou la nuit pour désirir la mémoire # 1L.

Tournier le Dial d'un cran dans une direction. La radio se met en mode VFO, et le témoin PS pour ("Programmable Scan") apparaît dans le coin supérieur gauche de l'afficheur LCD.
Vous pouvez maintainant tourner le Dial ou lancer la recherche automatique. L'émetteur recepteur se comporte comme s'il était en mode VFO standard, mais l'utilisation est limitée à la plage de frequencies entre les ménoires I, et IU.

Dix paires de mémoires de Limites de Bandes, libellées IL/1U à 10L/10U, sont disponibles.

Double Veille (Canal de Priorité)

la fonction de Double Veille vous permet de surveiller les appeals en UHF sur un canal prioritaire alle que vous etes en train d'ecouter d'autres fréquences.

Avant d'activer la Double Veille,dezuezchoisir un canal prioritaire sur la bande UHF amateur:

Appuyer, si nécessaire, pourCHOIR la bande UHRM.
Stocker la fréquence et tout les autres réglages pour votre canal prioritaire dans n'importe qu'elle mémoire, si ce n'est pas encore fait.
Appuyer sur v^w , et UP ou Dwn si nécessaire, pour rappeler la mémoire que vous souhaitez prendre comme canal prioritaire et noter son numéro de mémoire.
Maintainir ⑧ pendant 1 seconde pour activer la fonction écriture mémoire, et executer totalement l'opération décrite ci après dans un-delai de 5secondes.
Tournier le Dial pour désirir le numéro de mémoire de votre canal prioritaire, ensuite appuyer sur l'année momentanément. PRI apparait à coté du numéro de mémoire.

Une fois le canal prioritaire charger, vous pouvez restantenant modifier.

féquences et bandes comme d'habitude. Quand vous souhaiter surveiller le canal prioritaire, activer la Double Veille comme suit:

A partir de n'importe quelle bande(sauf BC BRAN), appuyer et ensuite momentanement.

DW apparait pres du coin bas et gauche, et toutes les 3 secondes le recepteur passse sur le canal prioritaire (pendant 200 ms) pour vérifier le traffic. Si un appel survient sur le canal prioritaire, la radio 6mets un signal sonore et s'arrête sur cette fréquence, puis le quitte après la disparition su signal.

En appuyant sur on annule la Double Veille, ainsi vous avez besoin de la re-valider quand vous change de bande.

Eclairage Automatique de I'afficheur sur Arrêt de Recherche automatique

La Lampe de l'afficheur LCD s'allume automatique ment quand la recherche automatique s'arrête, ainsi vous pouvez facilement voir la fréquence du signal entrant. En raison de l'incidence que cela a sur la durée de vie des batteries la fonction "Scan Lampe", peut être désactivée. (valeur par défaut).

La procédure pourmettre hors fonction la fonction "Scan Lamp"est:

□Maintenir pendant 1 seconde pourpasser en mode SET.
Appuyer ou pwn pourchosir laigne menu #9

L'afficheur indique par defaut. Tourner le Dial d'un cran pourCHOISIRFF.
Appuyer sur une fois encore(momentanement) pour savegarder le nouveau réglage et repasser en mode normal.

Recherche Dynamique

La Recherche Dynamique charge automatiquement les fréquences actives sur la bande courante. Quand la Recherche Dynamique est lancée, la radio recherche rapidement au dessus et en dessous de votre fréquence courante, et charge les fréquences actives à la volée (sans s'arrête). Ces fréquences sont chargées dans une banque mémoire spéciale Recherche Dynamique, faites de 31 mémoires(15 au-dessus de la fréquence courante, 15 en dessous de la fréquence courante, et la fréquence courante lui-même.

En Recherche Dynamique Deux modes sont possibles:

Le Balayage "unique"

Dans ce mode, l'émetteur recepteur balais la bande courante une fois dans chaque direction depuis la fréquence courante. Tous les canaux actifs (jusqu'à 15 dans chaque direction) sont charges dans les mémoires de Recherche Dynamique. Que les 31 mémoires soient ou non remplies, la recherche s'arrête après un balayage dans chaque direction.

Le balayage "multiple"

Dans ce mode, l'émetteur récepteur effectue un balayage dans chaque direction comme dans le "mode de recherche à un coup", mais si tous les 31 canaux ne sont pas pleins après le premier passage, la radio con

tinue le balayage jusqu'à ce que tout soit plein.

Semettre en mode recherche dynamique

Maintainir pendant 1 seconde pour passer en mode SET.
Appuyer sur ou pourCHOIR la ligne Menu #285MTMB
L' affichage individuel initialement SINGLE mode par défaut. Pour le changer en mode "Continu", tournier le Dial d'un cran et l'affichage individuel CONTI.
□ Appuyer sur momentanément pour sauvegarder le nouveau réglage et repasser en mode normal.

Charger les Mémoires de Recherche Dynamique

Metre la radio en mode VFO sur la bande désirée.
Maintenir pendant 1 seconde, ensuite maintainir ou pendant 1 seconde pour activer la Recherche Dynamique.
Lorsqu' un canal actif est trouve, le numero de la mémoire "chargee" est affiché en haut et à gauche.
En fonction du mode de recherche dynamique choisi (Single or Continuous), cette recherche prend fin, et l'afficheur reprend la fréquence VFO de départ.
Pour rappeler une mémoire de recherche dynamique appuyer (w) momentanément, puis appuyer sur (v) momentanément. Maintenant vous pouvez tourner le Dial (ou appuyer sur (UP) ou (Pw) pour désir les mémoires de Recherche Dynamique, ou réinitialiser la Recherche Dynamique (à partir de la deuxième étape ci-dessus).

«Petite Radio»:La recherche dynamique est très utile lorsque que vous vous rendez pour la première fois dans une ville. Il n'est pas nécessaire de perdre du temps pour voir qu'elle est la fréquence du relais; Il suffit demettre en route son VX1R.

ARTS (Système Automatique de surveillance de liaison)

La fonction ARTS utilise le DCS pour informer deux correspondants de la faisabilité d'une liaison en temps réel. Cette fonction est particulièrement intéressante en opérations de secours et en toutes occasions où il est essentiel de conserver la liaison.

Les deux stations doiventmettreleurcodeDCS sur le même numero de code,et activer leur fonction ARTS enutilisant la commande appropriée sur leur radio.Le signal d'alerte pourra etre activé,si nécessaire.

Quand vous appuyer sur le PTT, ou chaque 15 secondes après que la fonction ARTS est activée, votre radio transmet un signal DCS (subaudible) pendant 1 seconde environ. Si la liaison avec l'autre correspondant est valide, le témoin sonore retentit (si acté) et IN RNG(en portée) est affiché à la place de OUTRNG(Hors de portée), qui est mentionné en début d'utilisation ARTS.

Que vous parliez ou pas, les radios continuent à se scruter mutuellesment toutes les 15 secondes tant que la fonction ARTS est active.

Vous pouze aussi avoir votre radio qui transmet votre indicatefèn CW toutes les 10 minutes, pour se conformer avec les obligations d'identification.

Si vous dépasser les limites de portéependant plus de une minute (quatre scrutiny),voire radio déterminé qu'aucun signal n'a été reçu.Trois signaux sonores retentisseent,et I'afficheur reprend la valeur DUTRNG. Si vous revenez en portee,votre radio sonne a nouveau et I'afficheur reprend la valeur IN RNG.

En mode ARTS, votre fréquence courante n'est pas affichée et il n'est pas possibl non plus de la changer; Pour returner en mode normal il faut déjà sortir de la fonction ARTS. Ceci est une sécurité pour empêcher une perte de contact accidentelle due au changement de fréquence.

Voici comment activer l'ARTS:

Initialisation etemploi de l'ARTS

Appuyer momentanément sur , puis appuyer sur , pour passer en mode initiaisation ARTS. Ceci vous permets de mettre the code DCS qui sera utilise en mode ARTS.
Tournier le Dial pourCHOISIR the code DCS (correspondant, a l'autre radio).Votre choix fait, appuyer sur momentanement pour sauvegarder le réglage de l'ensemble ARTS-DCS.
Ensuite appuyer sur à nouveau (momentanement). Notre afficheur devient DUTRNG pour indiquer le passage en mode ARTS. Chaque 15 secondes, votre radio émet un appel de "scrutation" vers l'autre station. Quand cette station répond avec le signal de scrutiny ARTS convenable votre afficheur change et devient IN RNG pour confirmer la réponse.
Appuyer sur à nouveau momentanément pour quitter ARTS et repasser en mode normal.

«Petite Radio»:ARTSne marchepasisiyouvasezutilise lafonctionlock pourdesactiverle commutateurPTT.

Options du signal d'Alerte ARTS

La fonction ARTS offres unchiox de signaux sonores pour vous avertir de I'etat courant de la fonction ARTS (plus l'option de desactivation).En fonction de notre localisation et I'ennui potentiel associé à des émissions de signaux sonores frquents, vous pouze besoin l'option signal sonore qui convient le dernax à vos besoins. Ces choix sont:

• RANG

Les signaux sont seulement émis lorsque la radio détecte la première fois que vous étés à portée de votre correspondant et chaque fois que vous revenez d'une position de hors portée.

Le signal est émis à chaque scrutiny par la station distante soit toutes les 15 secondes en situation “àonne portée”; Cette valeur est la valeur par défaut.

·FF

Aucun signal n'est émis et vous devez consulter l'afficheur pour connaître l'etat coutant de la fonction ARTS.

Pour vousmettre en mode signal d'alerte ARTS:

Maintenir pendant 1 seconde pour activer le mode SET.
Appuyer sur ou pour désir la ligne Menu #11 RPT S BP.
Tournier le Dial pourCHOISIR le mode Signal desired, a partir deschoixpresentedesci-dessus.
Appuyer à nouveau (momentanement) pour sauvegarder le nouveau réglage et repasser en mode normal.

Initialisation de l'indicatif CW

La fonction ARTS contient la possibilité d'utiliser un indicatif CW, comme mentionné précédemment. La radio peut être programmée pour envoyer "DE(yeore indicatif) K" en code Morse toutes les dix minutes en mode ARTS. L'indicatif peutContainir jusqu'à 8 caractères conformes au tableau de la page 35.

Voici comment programmer et activer la fonction identifient CW:

Maintenir pendant 1 seconde pour activer le mode SET.
Appuyer sur ou pourCHOISIR la ligne Menu #23 I J C F T.
Appuyer momentanément pour effacer tout indicatif precedent.
Tournier le Dial pour désir le premier caractère de votre indicatif, et appuyer w momentanément pour sauegarder le premier choix.
Répéter l'opération précédente tant que nécessaire afin deCompletervoireindicatif,appuyer 已 _ 己 après chaque entrée（“”indique la fin du libelle).Quand I'indicatif est affiché is，vous pouvez le rejouer dans le haut-parleur en appuyant sur momentanément.
Appuyer une fois momentanément pourCHOISIR la ligne Menu #22 CH I si vous n'avez pas encore activé cette fonction.
Tournier le Dial d'un cran pour changer I'afficheur deFFtoN.
Appuyer sur à nouveau (momentanement) pour sauvegarder les nouveaux réglages des lignes Menu 22 et 23.

Récapitulatif de la fonction MENU

A travers cette notice, le mode Menu a été utilisé pour personnelier les réglages pour votre émetteur recepteur. voilà un résumé des fonctions du mode Menu.

Semettre enmode menu

Maintainir pendant 1 seconde. Le nombre de la ligne Menu courante ainsi que le nom de la fonction sont affichés.
Appuyer sur UP ou wN iterativement pour changer les lignes Menu. Il y a 32 lignes Menu disponibles sur le VX-1R, ainsi utiliser la touche qui permet de se positionner le plus rapidement sur la ligne menu souhaitation.

numéro de ligne menu

Quand vous trouver la ligne Menu désirée,tourner le Dial pour modifier,si nécessaire le réglage courant.
Quand vous étes satisfait du réglage, Appuyer sur (ou le PTT) momentanément pour sauvegarder le nouveau réglage et repasser en mode normal.

Récapitulatif du mode MENU

No.	Titre	description	Val p. default	Page
1	T x PWR	Puisance sortie (HIGH or LOW. Dépend de l'alimentation)	HIGH	24
2	N R M E	Fréquence ou Libellé Alphanumérique (FREQ, ALPHA)	F R E Q	35
3	N M S E T	Entrée du libellé mémoire. (voit la table de caractères)	......	35
4	R R S	Décalage relatais (ON/OFF)	R R S O N	18
5	R P T R	Sens du décalage relatais (-RPT/+RPT/SlmPlex)	(dep. de la fréq.)	18
6	S H I F T	Valeur du décalage relatais: 0.00 - 99.95 MHz	(Manuel ou ARS)	18
7	S T E P	pas de Fréq. (5/10/12.5/15/20/25/50/100 kHz)	(dèp. de la bande)	17
8	R E S U M E	Mode de la reprise du scan (5 SEC/CARRE)	5 S E C	36
9	S C N L	Eclairage sur arrêt de recherche (ON/OFF)	O N	38
10	BEEP	contrôle sonore de touche (ON/OFF)	ON	27
11	ARTS BP	mode signal ARTS (RANG/ALL/OFF)	ALL	41
12	RXSAVE	Economiseur de batterie en RX (200/300/500/1000/2000/OFF)	200MS	25
13	RPG	Mise hors tension automatique (OFF/30 min/1/3/5/8 h)	OFF	26
14	LOCK	verrouillage des touches (KEY/DIAL/D+K/PTT/K+P/D+P/ALL)	KEY	26
15	BELL	N° de sonneries (OFF/1/3/5/8/REPEAT)	OFF	23
16	BSYLED	led témoin d'émission (ON/OFF)	ON	25
17	LAMP	éclairage clavier écran (KEY/5 S/C/TGL)	KEY	16
18	MON TC	options de la commande monitor (MONI/T-CALL)	, MONI	23
19	TGT	limiter de temps d'émission (OFF/1/2/5/10 min)	OFF	24
20	BLO	Verrouillage du canal occupe (C /OFF)	OFF	25
21	CLEAR	décalage de la féq. Horloge du CPU (ON/OFF)	OFF	47
22	CW ID	identifiant CW en ARTS (ON/OFF)	OFF	41
23	IN SET	programmation de l'identifiant CW en ARTS Voir la table des caractères	J	41
24	SGL TYP	mode tonalité (OFF/T/TSQ/DCS)	(dep. de la féq.)	20, 21
25	T SET	programmation de le Fréq CTCSS	(88,5 Hz / 67,0 Hz)	20
26	BCS	Programmation du code DCS	223	21
27	BTMF	n° de mémoire du composteur (MANUAL/DTMF 1~DTMF 8)	BTMF I	28
28	SMT MB	mode de recherche dynamique (SINGLE/CONTI)	SINGLE	39
29	BILM	mode opératoire du dial (DIAL/VOL-SQ)	BIL	27
30	BATT	contrôle de la tension de batterie	(Dèp. de l'alim.)	46
31	RT MB	mode de réglage des bandes (AUTO/MANUAL)	AUTO	17
32	RX MB	mode de réception (N-FM/W-FM/AM)	(Dèp. des bandes)	17

Utilisation en packet

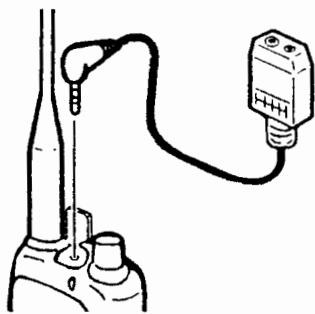

Le VX-IR peut être utilisé en Packet à l'aide du cable optionnel CT-44 (disponible chez vous revendeur Yaèsu) qui permet la liaison de votre TNC avec une mini prise et une micro prise, selon la figure ci dessous.

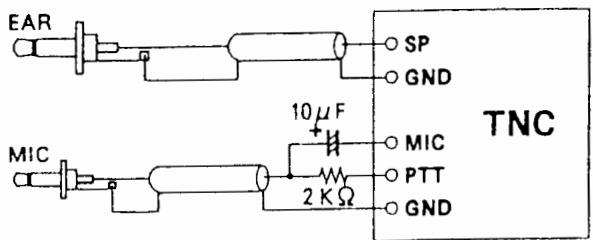

Le niveau audio du récepteur vers le TNC peut être ajusté par la touche et le Dial, comme dans l'utilisation en phonie.

Le niveau d'entrée dans le VX-IR à partir du TNC peut être ajusté du côte du TNC. L'impédance d'entrée est de 2k

S' assurer demettre hors tension l'émetteur récep-teur et le TNC avant de mettre en place le cable CT-44, pour empêcher des pointes de tension pouvant occasionner des dommages à l'émetteur réceptheadur.

«Petite radio»:Mettrel'économiseurde batterie sur OFFpendant l'utilisation en packet.Voir page 25.

CT-44 Adapter

To CT-44 Adapter

Clonage

Vous pouvez copier toutes les mémoires et tous les réglages d'un VX-1R sur un autre en reliant les prises MIC/EAR des deux émetteur-recepteurs (alors hors tension) en utilisant le Cable optionnel pour Clonage CT-27, disponible chez votre revendeur Yaésu.

voilà la procédure de Clonage:

□Aprés avoir relié les deux radios quand elles sont hors tension, maintainir (PW pendant que vous “allumez” vos radios. (Le faire pour les deux). CLONE apparait sur l'afficheur.

Sur la radio cible, appuyer sur IN apparait sur I'afficheur.

Sur radio a source, appuyer sur DWN. EouT apparait sur l'afficheur et les données cloneses sont transferees.

S' il y a un problème pendant le processus de clonage, C ERR est affché. Vérifier alors votre cable de liaison et votre tension de batteries et réessayer..

Si le clonage est reussi, eteindre les deux radios et enlever le cable de liaison CT-27. Vous pouvez remetrevos radio sous tension et manipuler normalement les apparecs.

En cas de difficultes

La plupart des cas de non fonctionnement ont pour origines les trois causes suivantes:

• Tension batteries insuffisante ou mauvais branchements.
• Mauvais branchement des antennes.
• Un "couac" du microprocesseur pouvant être causé par des décharges d'électricité statique ou autre.

Contrôler la Tension de Batterie

La tension de batterie peut être contrôle à n'importer quel moment à l'aide du mode Menu.

Maintainir for 1 seconde pour passer en mode MENU.
Appuyer sur ou pourCHOISIR la ligne Menu #30 37
La tension de batterie actuelle est affichec.
Pour repasser en affichage normal, Appuyer momentanement.

Si la tension de batterie est faible, la batterie a besoin d'être rechargee (FNB-52LI) ou remplacede (pile alcaline). Apre's la recharge, vousdez attendre un moment pour obtenir une lecture valable de la tension.

Si la radio est en panne d'alimentation après le changement d'une pile alcaline, enlever la batterie de la radio, et vérifier celle ci à l'aide d'un voltimètre externe. Si la batterie semble OK, vérifier le boitier pile FBA-20 en particulier la propriété des contacts et tout ce qui pourrait empêcher une alimentation normale de l'appareil.

Problèmes d'Antenne

L'antenne d'origine est très robuste, à l'instar de la prise SMA sur l'émetteur récepteur. quand une antenne différente est utilisée via un adaptateur, toutefois, un branchement défectueux peut diminuer les performances.

Si vous pensez avoir un problème d'antenne et que vous utilisez une antenne du marché général des accessoires, réessayer l'antenne d'origine fournie avec l'émetteur récepteur pour déterminer si le problème vient de l'antenne.

Réinitialiser le Microprocesseur

Si I'émetteur récepteur a un comportement erratique, il est possible qu'il ait recu une décharge d'électricité statique qui a "plante" le microprocesseur. Probabilité il n'y a pas de dégats permanents, et vous avez uniquement à réinitialiser le microprocesseur qui va redonner les valeurs par défaut aux paramétres et permettre l'utilisation de l'appareil. Deux niveaux de réinitialisation sont disponibles :

La réinitialisation des paramètres

Dans quelles cas de comportement confus de l'émetteur récepteur, le problème peut dépendre d'un réglage incorrect dans le système MENU Pour remettre le Système Menu avec ses valeurs "usine", sans affecter les autes réglages comme les mémoires utiliser la procédure suivante:

Mettrel'émetteur récepteur hors tension.
Maintenir à la fois w and tout en mettant l'appareil sous tension. Quand I' affichage est conforme à la figure ci-contre, relâcher les deux tous

Vous pouvez à nouveau réutiliser la radio avec les valeurs par défaut. (Voir le tableau de la page 42)

Réinitialisation "to ale"

Si le microprocesseur doit être réinitialiser complètement, utiliser cette procédure. Toutes les mémoires sont remise à zéro, et l'émetteur recepteur reprend les valeurs par défaut.

Mettre la radio hors tension.
Maintenir et tout en mettant la radio sous tension En c o n f i r m a t i o n l'affichage ci contre apparait.
Appuyer sur w mo- men- tanement pour initiaiser la radio. L' affichage precedent se charge par celui presente et contre.

S'il n'y avait pas de changement dans l'affichage appuyer à nouveau sur fw momentarilyé.

Éviter les signaux parasites internes ("Oiseaux")

N'importe quel émetteur récepteur couvrant une plage de fréquence aussi large peut générer des signaux parasites sur certaines fréquences. Cet incident arrive généralement très rarement sur une fréquence que l'on peut utiliser ; mais si cela se produit, il est possible de faire glisser en fréquence l'horloge du microprocesseur du VX-1R pour éloigner le battement parasite de la fréquence utile. Pour ce faire procéder de la manière suivante :

Maintainir pendant 1 seconde pour passer en mode MENU.
Appuyer sur (UP) ou (OWN) pour désir la ligne Menu #21 LKFF ("Clock Shift").
Tournier le Dial d'un cran pour changer l'affichage de BFF à (ou vice versa).
Appuyer sur une fois de plus (momentanement) pour sauvegarder le nouveau réglage et quitter.
□ Maintenant écouter la fréquence qui précédement était perturbée. Si le signal génant était, évidement, géné dans le VX-IR, il doit avoir disparu.

Notes:

YAESU

...leading the way.

YAESUMUSENCO.,LTD.

1-20-2 Shimomaruho, Ola-Ku, Tokyo 146, Japan

YAESU U.S.A.

17210 Edwards Rd, Cerritos, CA 90703 U.S.A.
