FT-817ND - Radio amateur YAESU - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Émetteur-récepteur radioamateur portable multibandes
Dimensions (L x H x P)	135 x 38 x 165 mm
Poids	1,17 kg (avec batteries, antenne et microphone)
Alimentation externe	13,8 V CC ±15 %, 8-16 V (3 A recommandé)
Alimentation interne	8 piles alcalines AA ou pack Ni-MH FNB-85 (9,6 V)
Puissance de sortie HF	5 W (SSB/CW/FM) sur 13,8 V ; 2,5 W sur batteries internes
Couverture fréquence réception	100 kHz – 30 MHz, 50-54 MHz, 76-108 MHz, 108-154 MHz, 144-148 MHz, 430-450 MHz
Couverture fréquence émission	Bandes amateurs 160-6 m, 2 m, 70 cm
Modes opératoires	LSB, USB, CW, CWR, AM, FM, DIG (AFSK), PKT (1200/9600 bps)
Impédance antenne	50 Ω, asymétrique (BNC avant, SO-239 arrière)
Stabilité en fréquence	±4 ppm après 1 min, ±0,5 ppm/h après chauffe (avec TCXO-9 optionnel)
Consommation réception	250 mA (squelch), 450 mA (plein)
Consommation émission	1,8 A (5 W)
Fonctions principales	Double VFO, mode split, clarifieur (RIT), décalage FI, AGC, NB, IPO, atténuateur, VOX, keyer électronique, CTCSS/DCS, ARTS, recherche automatique, spectroscope, 200 mémoires, CAT, clonage, APO, TOT
Accessoires fournis	Microphone MH-31A8J, antenne YHA-63, câble DC E-DC-6, ferrite, bretelle, patins
Options disponibles	Filtres YF-122S (SSB), YF-122C (CW), TCXO-9, pack FNB-85, chargeur NC-72B/C, câble CAT CT-62
Entretien	Débrancher l’alimentation avant nettoyage ; utiliser un chiffon sec ; retirer les piles en cas de stockage prolongé
Sécurité	Nécessite une licence radioamateur ; vérifier la polarité de l’alimentation ; utilisez uniquement des antennes 50 Ω

FOIRE AUX QUESTIONS - FT-817ND YAESU

Comment alimenter le FT-817ND en extérieur ?

Vous pouvez utiliser 8 piles alcalines AA dans le porte-piles FBA-28 fourni, ou le pack batterie Ni-MH FNB-85 (optionnel). Branchez l'alimentation externe 13,8 V via le câble DC fourni sur la prise INPUT DC 13.8V à l'arrière.

Comment changer la fréquence rapidement ?

Utilisez le MAIN DIAL pour un réglage fin. Pour un déplacement rapide, appuyez brièvement sur le bouton SEL puis tournez-le : le pas passe à 1 MHz. Vous pouvez aussi utiliser les touches BAND pour sauter de bande en bande.

Comment activer le mode relais FM avec tonalité CTCSS ?

Appuyez sur la touche F puis tournez SEL jusqu'à la ligne fonctions 4 [RPT, REV, TON]. Appuyez sur RPT (A) pour choisir le sens du décalage (+/-), puis sur TON (C) pour activer l'encodeur CTCSS. Pour régler la fréquence CTCSS, maintenez la touche TON enfoncée 1 seconde pour accéder au menu #48.

Comment brancher une antenne extérieure en HF ?

Utilisez le connecteur ANT arrière (SO-239) pour une antenne HF 50 Ω. Le connecteur avant (BNC) est destiné à l'antenne YHA-63 fournie (50/144/430 MHz). Le menu #07 permet de choisir quelle prise est active pour chaque bande.

Comment recharger le pack batterie FNB-85 ?

Insérez la batterie, raccordez le chargeur NC-72B/C à la prise INPUT DC 13.8V arrière, mettez l'appareil sous tension, appuyez sur F puis tournez SEL pour afficher la ligne 11 [CHG, VLT, DSP], puis appuyez sur CHG (A). La charge dure environ 8 heures. Vous pouvez aussi charger via une source 13,8 V externe tout en utilisant la radio.

Comment réinitialiser le microprocesseur ?

Trois procédures : maintenez V/M + POWER ON pour réinitialiser les mémoires (sauf certains menus). Maintenez F + POWER ON pour une réinitialisation complète sauf les pas et codes. Maintenez HOME + POWER ON pour un reset général CPU.

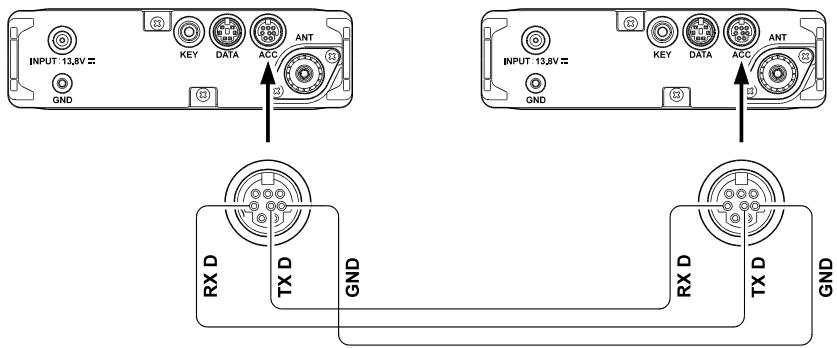

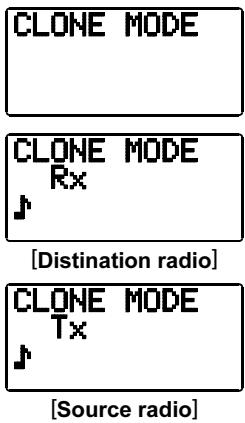

Comment cloner les réglages d'un FT-817ND à un autre ?

Connectez les prises ACC des deux appareils avec un câble clonage (brochages RX Data, TX Data, GND). Éteignez les deux, puis allumez-les en maintenant MODE ◀ et MODE ▶ pour entrer en mode clonage. Sur la radio destination, appuyez sur C, puis sur la source appuyez sur A pour transférer.

Comment utiliser le VOX en SSB ?

Sélectionnez la ligne fonctions 10 [VOX, BK, KYR] en appuyant sur F, puis sur VOX (A). Parlez normalement : l'émission se déclenche automatiquement. Pour régler la sensibilité, maintenez VOX 1 seconde pour accéder au menu #51 (VOX GAIN). Le délai de retombée se règle via le menu #50.

Comment ajuster la puissance d'émission ?

Quatre niveaux : 5W, 2,5W, 1W, 0,5W. Appuyez sur F puis tournez SEL pour afficher la ligne 9 [PWR, MTR]. Appuyez sur PWR (A) pour changer de niveau. Sur batterie interne, le niveau par défaut est 2,5W ; pour obtenir 5W, l'icône puissance clignote.

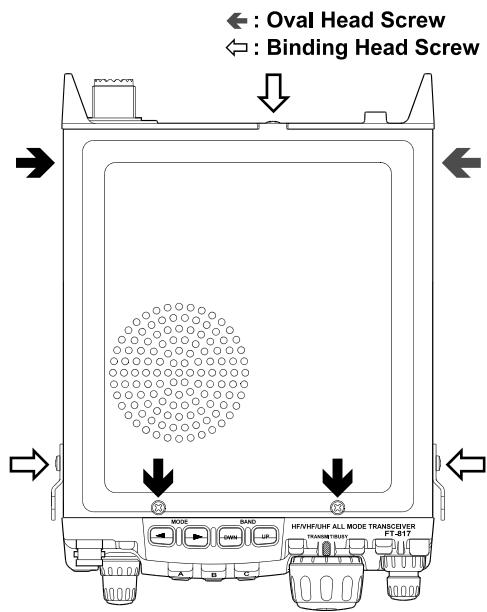

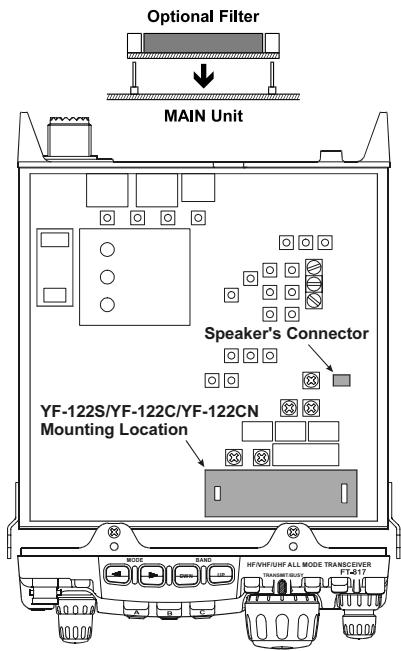

Comment installer le filtre optionnel YF-122S ou YF-122C ?

Mettez l'appareil hors tension, retirez le couvercle, enlevez les vis du boîtier supérieur, localisez l'emplacement du filtre sur la carte principale, insérez le filtre en alignant les connecteurs, remontez. Ensuite, activez le filtre via le menu #38 (OP FILTER) en choisissant 'SSB' ou 'CW' selon le modèle.

MODE D'EMPLOI FT-817ND YAESU

Branchement du Microphone 7

Installation de la bretelle de transport ..... 7

Installation et utilisation de piles alcalines ..... 8

Branchement d'une alimentation externe ..... 9

Installation et utilisation du pack batteries FNB-85 Ni-MH .... 10

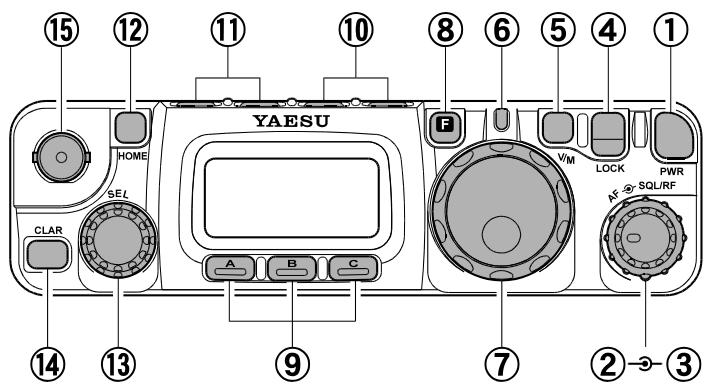

Commandes de la Face Avant .... 12

Commutateurs et connecteurs du panneau latéral .... 16

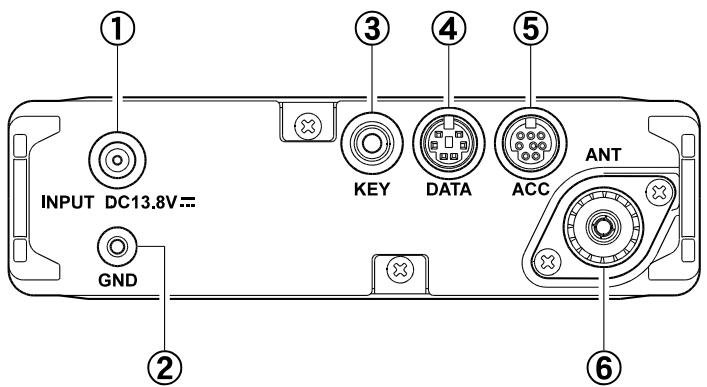

Connecteurs du panneau Arrière ...... 17

Mise en oeuvre 18

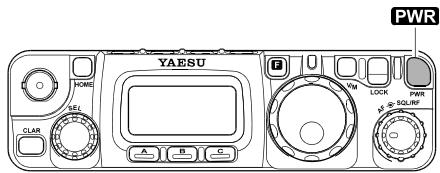

Mettre le transceiver sous et hors tension ..... 18

Affichage de la tension d'alimentation ..... 18

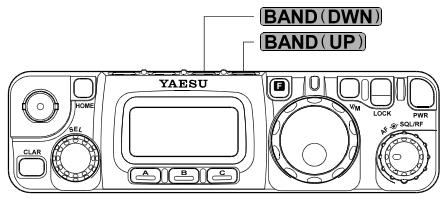

Sélection des Bandes ...... 19

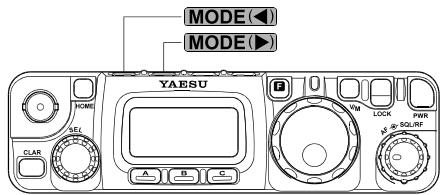

Sélection du Mode Opératoire .... 19

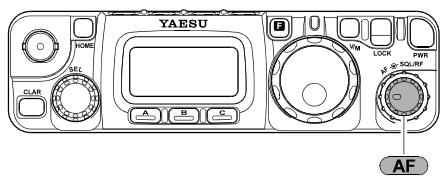

Réglage du volume audio en réception ..... 19

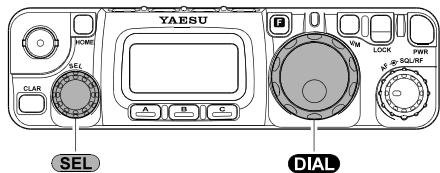

Présentation rapide du menu 20

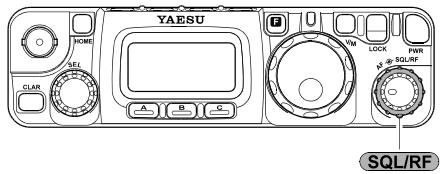

Réglage du RF Gain et du Squelch ...... 20

Réglage de la Fréquence de trafic 21

Système de VFO (empilé) 21

Accessories de réception 22

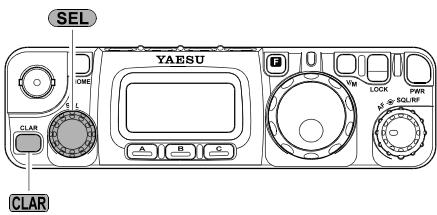

Clarifieur 22

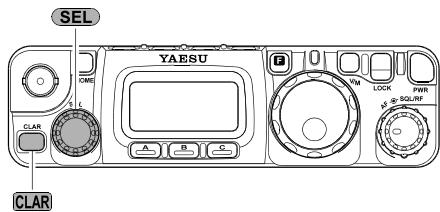

Décalage FI 23

AGC 24

Noise Blanker 24

ATT (Atténuateur) 25

DIAL AM/FM 25

Fonction d'extinction automatique ...... 26

Mise en oeuvre en Émission ...... 28

Émission SSB 28

Réglages de base 28

Réglage de la puissance en sortie de l'émetteu ....28

Emploi du VOX 29

Émission CW 30

Emploi d'une «pioche» ou d'un système du manipulation externe .. 30

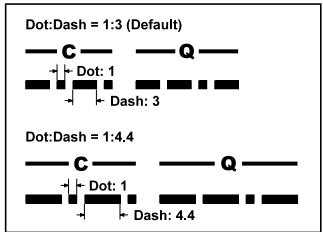

Emploi du manipulateur électronique incorporé ..... 32

Émission FM 33

Réglages de Base 33

Emploi des relais 33

Recherche automatique de

tonalité CTCSS .... 35

Emploi du DCS 36

Recherche automatique de tonalité DCS ..... 36

Emploi de ARTS™ 37

Initialisation de l'identifiant en CW ...... 37

Emploi du Mode Digital (SSB/AFSK) ...... 38

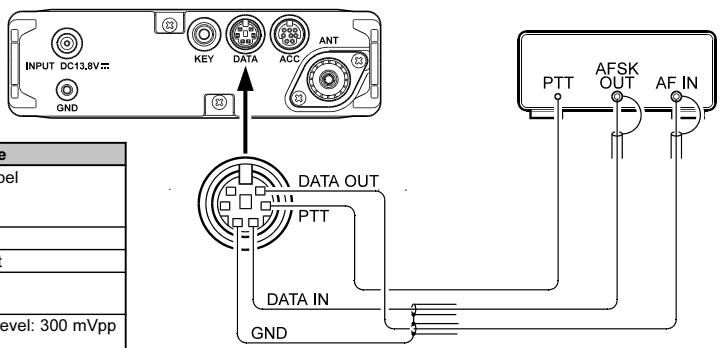

Emploi du RTTY 38

Emploi du PSK31 39

Modes digitaux personnalisables ou “USER” ..... 40

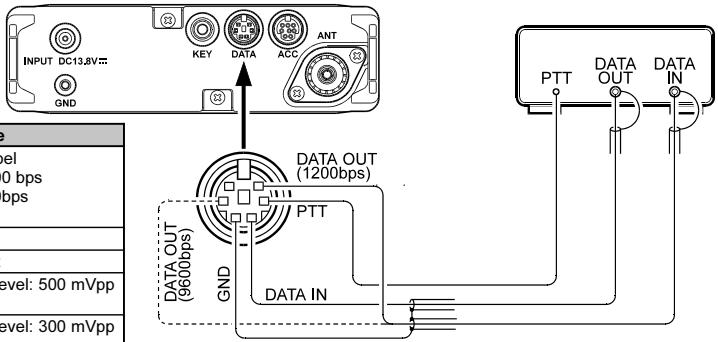

Mise en oeuvre Packet (1200/9600 bps FM)...... 41

Émission AM 42

Trafic en fréquence Split 42

Compteur de durée d'émission 43

Réception de WeatherFax 43

Utilisation de la Mémoire 44

Canal de mémoire rapide (QMB) 44

Utilisation de la la mémoire sur les canaux mémorire “Normaux” .... 45

Mise en mémoire normale 45

Mise en mémoire de fréquence Split ..... 45

Rappel d'un canal mémoire 46

Masquage des Mémoires 47

Utilisation des canaux mémoire "HOME" ..... 48

Libellés Mémoires 49

Utilisation du «bande-scope» .... 50

Utilisation de la recherche dynamique (Smart Search ^TM ) .... 51

Emploi de la recherche automatique «Scanning» 52

Emploi du «Scanning» 52

Programmation des mémoires à éviter en «Scanning» (mode mémoire uniquement) ... 53

Choix de reprise de «Scan» 53

Emploi de la recherche programmée (PMS) ... 54

Emploi de la double veille «Dual Watch» .... 56

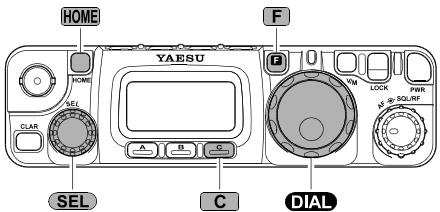

Emploi du système de menu 57

Clonage 69

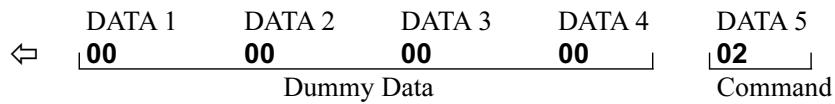

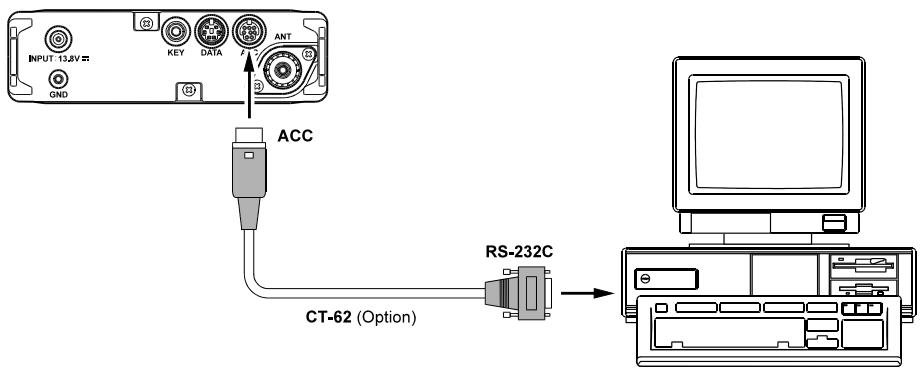

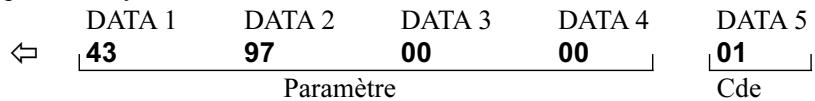

Utilisation du CAT System 70

Installation des Accessoires Optionnels ..... 74

Filtre optionnels: YF-122S ou YF-122C ..... 74

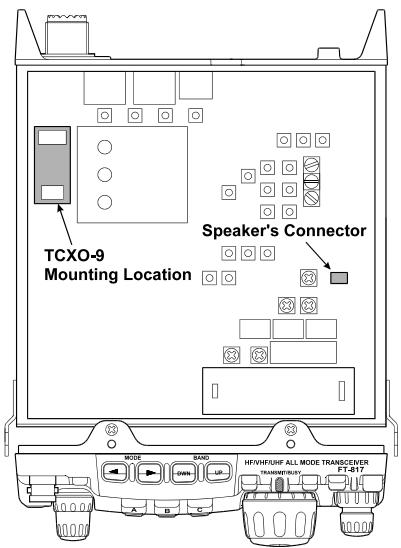

Oscillateur optionnel à haute stabilité TCXO-9 ..... 75

Procédure de reset du Microprocesseur ...... 76

Annexe 77

Initialisation des Mémoires pour le trafic FM Satellite (LEO) 77

Format BAND DATA 80

Le FT-817ND est un émetteur récepteur compact, innovant, multibandes, multitudes et portable pour les bandes radioamateurs HF/VHF/UHF. Assurant la couverture des bandes du 160 au 10 mètres plus les bandes du 6 m, 2 m, et 70 cm, le FT-817ND permet le trafic en SSB, CW, AM, FM, et dans les modes digitaux, offrant ainsi le package le plus performant jamais offert en trafic en portable.

Prévu pour être employé soit avec une alimentation DC externe ou des batteries internes, le FT-817ND donne cinq watts de puissance en sortie avec une alimentation 13,8 volts externe. Avec le pack batterie optionnel FNB-85 Ni-MH ou 8 piles alcalines “AA” (non fournies), le FT-817ND se met automatiquement en puissance réduite de 2,5 Watts. Par le menu, il est possible de se mettre en “Forte” puissance même en mode «batteries», pour disposer 5 Watts en sortie, puissance disponible pouvant cependant varier avec la fréquence.

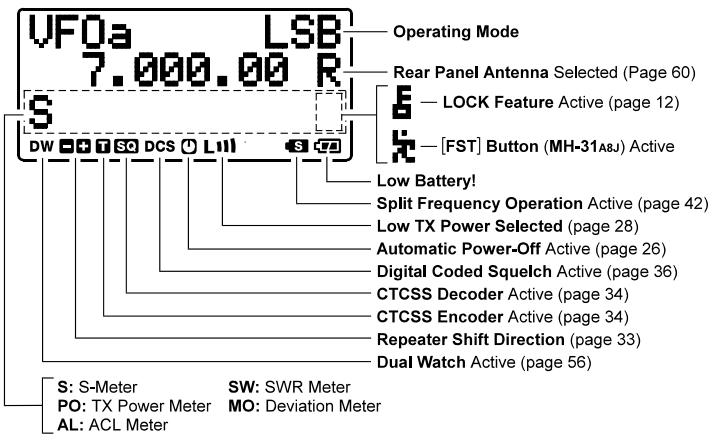

Un affichage LCD multi-fonctions, dispose d'un rétro-éclairage à la fois bleu et ambre, lequel peut être désactivé pour réduire la consommation batteries. L'afficheur comporte un bar-graphe donnant la puissance de sortie, la tension d'ALC, le SWR, et le niveau de modulation. L'afficheur dispose également d'un certain nombre d'icônes indiquant les divers status d'emploi ainsi que les fonctions affectées aux trois touches fonctions (A, B, et C).

Parmi les fonctions complexes dont le FT-817ND a été doté, beaucoup ne se trouvent que sur les émetteurs récepteurs fixes de base. Celles-ci englobent un double VFO; le mode split; le décalage FI; le “R.I.T.”; le noise blanker FI; un AGC avec les sélections suivantes Fast/Slow/Auto/Off ; une commande de gain HF et un réglage de squelch; la fonction IPO (Point d’Interception Optimisé) et un atténuateur d’entrée en réception; la réception bande aviation; la réception de la radio diffusion en AM et FM; la fonction VOX; un manipulateur électronique incorporé; le réglage de la tonalité CW; le décalage automatique en mode relais FM (ARS); un codeur décodeur CTCSS incorporé; la fonction ARTS™ (Auto-Range Transponder System); la recherche et la mise en mémoire dynamique; un spectroscope de bande; 200 Mémoires plus les canaux « Home » et les limites de bandes mémorisées; la désignation des mémoires par de libellés alphanumériques; les fonctions APO et TOT; Enfin la capacité d’interface avec les ordinateurs; et la possibilité de clonage.

Nous vous conseillons de lire cette Attention dans son intégralité avant de commencer la prise en main, afin de connaître toutes les possibilités de cette merveille d'émetteur récepteur portable qu'est le FT-817ND.

Mise en garde avant utilisation

Ces émetteurs récepteurs fonctionnent sur des fréquences non libres à l'utilisation.

Pour un usage normal, l'utilisateur doit posséder une licence radioamateur.

L'usage n'est permissif que dans les bandes affectées au service radioamateur.

Zone d’utilisation
AUT	BEL	DNK
FIN	FRA	DEU
GRC	ISL	IRL
ITA	LIE	LUX
NLD	NOR	PRT
ESP	SWE	CHE
GBR

GÉNÉRALITÉS

Plage de fréquences:	En réception: 100 kHz - 30 MHz50 MHz - 54 MHz76 MHz - 108 MHz (en WFM)87.5 MHz - 108 MHz (EU)108 MHz - 154 MHz (USA)144 MHz - 148 (146) MHz (Pour les autres)430 (420) MHz - 450 (440) MHzEn émission: 160 - 6 mètres2 mètres70 Centimètres (Bande amateur uniquement)
Modes en émission:	A1 (CW), A3 (AM), A3J (LSB/USB), F3 (FM),F1 (9600 bps packet), F2 (1200 bps packet)
Pas du synthétiseur (min):	10 Hz (CW/SSB), 100 Hz (AM/FM)
Impédance d’antenne:	50 Ohms, asymétrique (Avant:Type BNC, Arrière:Type M)
Plage de temp. d’emploi:	-10 °C à +60 °C
Stabilité en fréquence:	±4 ppm de 1 min. à 60 min après mise en route.@25 °C: 1 ppm/heure±0.5 ppm/1 heure @25 °C, après chauffage(avec TCXO-9 optionnel)
Tension d’alimentation:	Normale: 13.8 VDC ± 15 %, Moins à la masseEn trafic: 8.0 - 16.0 V, Moins à la masseAvec FBA-28 (comportant 8 piles “AA”): 12.0 VFNB-85 (Pack batterie Ni-MH): 9.6 V
Consommation en courant:	Avec squelch: 250 mA (Environ.)En réception: 450 mAEn émission: 1.8 A
Dimensions:	(135 (larg.) x 38 (haut.) x 165 (Prof.) mm)
Poids (Environ.):	1.17 kg (avec batteries,antenne, microphone)
ÉMISSION
Sortie HF:	5 W (SSB/CW/FM), 1.5 W (porteuse AM) @13.8 V
Types de modulation:	SSB: modulateur équilibréAM: Premier étage (bas niveau)FM: Réactance variable
Déviation FM maximum:	±5 kHz (FM-N: ±2.5 kHz)
Rayonnements indésirables:	-50 dB (1.8 - 29.7 MHz)-60 dB (50/144/430 MHz)
Suppression de porteuse:	>40 dB
Suppression de bande opp.:	>50 dB
Réponse en fréquence SSB:	400 Hz - 2600 Hz (-6 dB)
impédance du microphone:	200 - 10k Ohms (600 Ohms nominal)

RÉCEPTION

Type de circuit :	Superheterodyne Double-Conversion
Fréquences Intermédiaires:	1st: 68.33 MHz (SSB/CW/AM/FM); 10.7 MHz (WFM)2nd: 455 kHz
Sensibilité:		SSB/CW	AM	FM
	100 kHz - 500 kHz	-	-	-
	500 kHz - 1.8 MHz	-	32 μV	-
	1.8 MHz - 28 MHz	0.25 μV	2 μV	-
	28 MHz - 30 MHz	0.25 μV	2 μV	0.5 μV
	50 MHz - 54 MHz	0.2 μV	2 μV	0.32 μV
	144/430 MHz	0.25 μV	-	0.2 μV
	(IPO, ATT off, SSB/CW/AM = 10 dB S/N, FM = 12 dB SINAD)
Sensibilité du squelch:		SSB/CW/AM	FM
	1.8 MHz - 28 MHz	2.5 μV	-
	28 MHz - 30 MHz	2.5 μV	0.32 μV
	50 MHz - 54 MHz	1 μV	0.2 μV
	144/430 MHz	0.5 μV	0.16 μV
	(IPO, ATT off)
Réjection image:	HF/50 MHz: 70 dB
	144/430 MHz: 60 dB
Réjection FI:	60 dB
Sélectivité (-6/-60 dB):	SSB/CW: 2.2 kHz/4.5 kHz
	AM: 6 kHz/20 kHz
	FM: 15 kHz/30 kHz
	FM-N: 9 kHz/25 kHz
	SSB (option): 2.3 kHz/4.7 kHz (-66 dB)
	CW (option): 500 Hz/2.0 kHz
Puissance audio:	1.0 W (8 Ohms, 10 % THD ou moins)
Impédance audio:	4 - 16 Ohms

ACCESSOIRES FOURNIS

MH-31A8J Microphone à main

YHA-63 Antenne fouet pour (50/144/430 MHz)

E-DC-6 Câble DC

Ferrite fournit

bretelle de transport

OPTIONS DISPONIBLES

FNB-85 Pack batteries Ni-MH (9.6 V, 1400 mAh)

FNB-72 Pack batteries Ni-Cd (9.6 V, 1000 mAh)

NC-72B/C/U Chargeur de batteries Ni-Cd

YF-122S filtre Collins SSB (2.3 kHz/4.7 kHz: -6 dB/-66 dB)

YF-122C filtre Collins CW (500 Hz/2 kHz: -6 dB/-60 dB)

YF-122CN filtre Collins CW (300 Hz/1 kHz: -6 dB/-60 dB)

CT-62 câble d'interface CAT

CT-39A câble packet

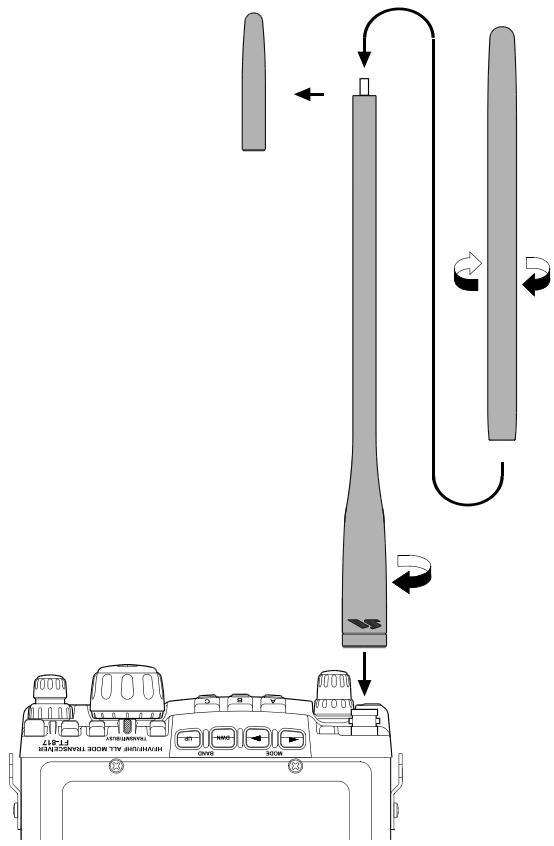

Votre FT-817ND est livré avec une antenne en trois éléments, modèle YHA-63 et qui est prévue pour obtenir les meilleurs résultats sur 50 MHz, 144 MHz, et 430 MHz. Elle convient également pour la radiodiffusion FM et les autres bandes VHF. Cette antenne est prévue pour être mise sur le connecteur BNC de la face avant.

Pour l'utilisation en HF et / ou en 50 MHz, la plupart des utilisateurs expérimentés mettent leurs propres antennes soit un dipôle, soit un brin vertical, alimenté par câble coaxial de faible diamètre muni d'un connecteur de type “M” (PL-259), et ces types d'antennes peuvent être branchées sur le connecteur du panneau arrière.

L'antenne YHA-63 est à relier sur le connecteur BNC de la face avant en respectant les prescriptions qui suivent:

En 144/430 MHz (uniquement), visser le petit scion terminal sur la section principale de l'antenne, puis installer l'antenne YHA-63 préalablement assemblée sur le connecteur

BNC en tournant 1/4 de tour à droite pour bien la verrouiller.

En 50 MHz, enlever (en dévissant) le petit scion terminal et le remplacer par le grand scion. Le grand élément terminal peut également donner de bons résultats sur 144/430 MHz, mais généralement ceux qui n'utilisent pas le 50 MHz recherchent le plus faible encombrement pour l'antenne YHA-63 et utilisent donc de préférence le petit scion sur ces fréquences.

Pour l'écoute des ondes courtes il est possible d'utiliser un long fils en réception uniquement, vous pouvez utiliser l'extrémité de la partie principale de l'antenne YHA-63 comme crochet de fixation du long fils coté récepteur.

O Le menu #07 (“ANTENNA”) vous permet de valider le connecteur antenne qui est utilisé (“Front” ou

“Rear”) pour une bande particulière. Voir page 60 pour plus de détails.

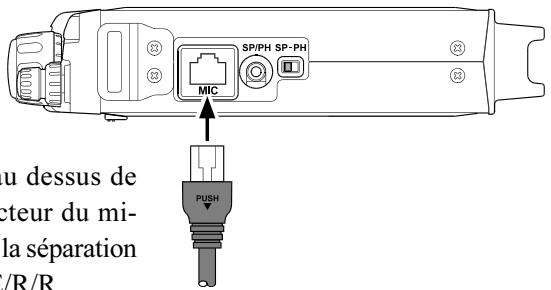

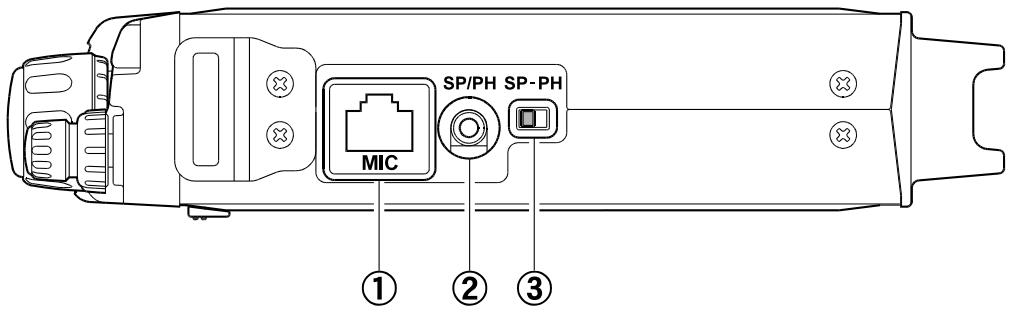

Pour brancher le microphone, mettre le connecteur (verrou vers le haut) dans la prise

MIC située sur le côté droit du transceiver. Enfoncez le doucement jusqu'au moment où vous entendez le "click" du verrou.

○ Pour débrancher le microphone,

appuyer sur le libellé “PUSH ▼” au dessus de l'extrémité en caoutchouc du connecteur du microphone. L'appui sur ce point, permet la séparation du connecteur d'avec le boîtier de l'E/R/R.

u dessus de cteur du mi- la séparation /R/R SP/PH SP-PH MIC PUSH

Note: En mode “Digital” ou «Packet», il n’est pas nécessaire de débrancher le microphone, car l’activation de la ligne PTT du connecteur DATA coupe automatiquement l’entrée audio sur la prise MIC.

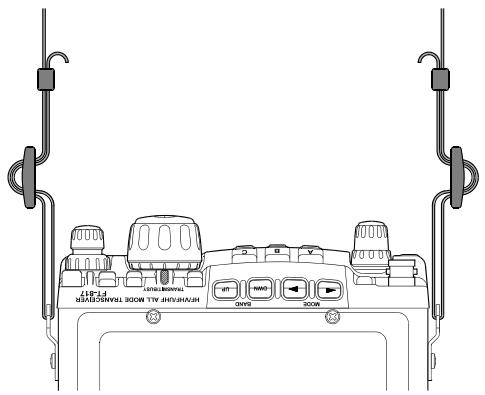

INSTALLATION DE LA BRETELLE DE TRANSPORT

Une bretelle de transport très pratique est prévue pour apporter le maximum de confort et de sécurité dans l'utilisation de votre FT-817ND.

Se reporter à l'illustration, et monter la bretelle de transport sur les fixations prévues de part et d'autres de la face avant du FT-817ND. S'assurer que la bretelle de transport est bien à plat, sans torsades.
- Un patte pour suspendre le microphone est disponible sur une des parties supérieures de la bretelle de transport. Quand il n'est pas utilisé, le microphone peut être fixé à cet endroit, libérant ainsi les deux mains pour d'autres taches.

SHEA CHASED/SELL SODN THE HEAV/AVISH

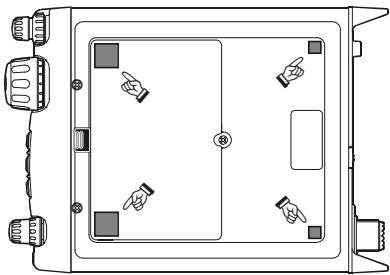

INSTALLATION DES PIEDS

Quatre pieds autocollants sont livrés avec le FT-817ND pour faciliter l'utilisation en station de base ou en camping.

Reportez vous à l'illustration et appliquer les pieds aux endroits appropriés.

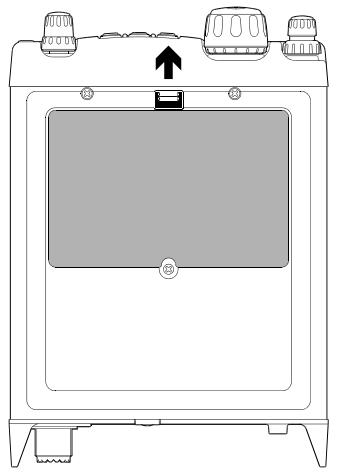

Le FT-817ND est fourni avec le porte-piles FBA-28 (pour piles de type “AA”). Un ensemble de piles neuves (en tout 8) permet une réception de 5.5 heures sous certaines conditions.

1. Pour installer ou remplacer les piles AA, enlever tout d'abord le couvercle de l'emplacement batterie à la partie inférieure de l'appareil. Pour ce faire, glisser le verrou du couvercle de batterie vers l'avant, comme montré sur l'illustration, puis enlevez le couvercle de batterie et posez le de côté provisoirement.
2. Mettre les piles «AA» comme montré sur l'illustration, en faisant bien attention de respecter les polarité.
3. Quand toutes les batteries ont été installées, remettre le couvercle de batteries.

O Quand le transceiver est rangé pour une longue période (plus que dix jours), enlever les piles du porte-piles FBA-28, pour éviter le «coulage» éventuel des piles et la détérioration plusque probable du transceiver. Examinez de temps en temps le boîtier FBA-28 pour déceler en temps utile des traces de corrosion ou de «coulage» afin d'enlever promptement dans ce cas les piles concernées.
Le porte-piles FBA-28 est prévu uniquement pour être utilisé avec des piles alcalines «AA». Ne pas essayer avec des piles Ni-Cd ou tout autre type de piles rechargeables, car le FBA-28 ne dispose d'aucun circuit de protection requis pour l'emploi de ces sources d'alimentation.
O Lors du changement des piles, procéder au changement des 8 piles AA à la fois.
O Quand la tension de batteries approche de la valeur résiduelle, le petit “☐” clignote, indiquant que c’est le moment de changer les batteries.

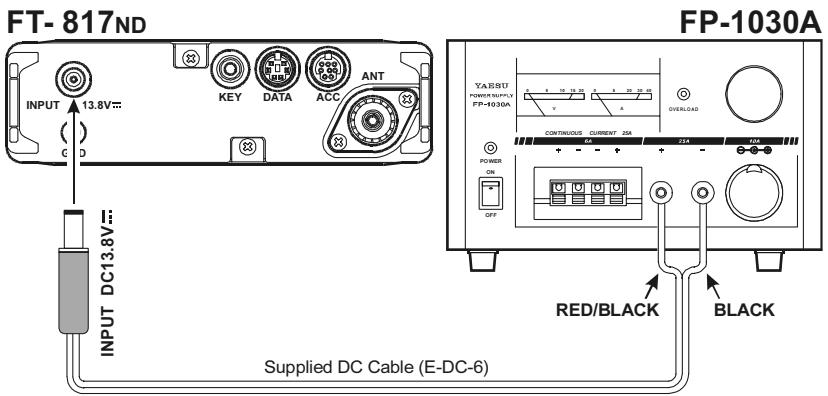

BRANCHEMENT D'UNE ALIMENTATION EXTERNE

Le FT-817ND peut être relié à une source d'alimentation externe délivrant au moins 3 Ampères en régime de service continu sous 13,8 Volt DC. Le câble DC E-DC-6 peut être utilisé pour cette connexion.

Si vous êtes relié à une source d'alimentation externe en courant continu, et si le pack batterie FNB-85 est installé, le branchement de l'E-DC-6 sur cette source d'alimentation externe permet l'emploi du FT-817ND pendant la mise en charge de la FNB-85.

A l'occasion des branchements d'alimentation en continu, respecter absolument les marquages sur l'E-DC-6 afin de respecter les polarités. Relier le fil Rouge et Noir sur la borne plus (+) de l'alimentation, et le fil Noir sur la borne moins (−) de l'alimentation.

FT- 817ND INPUT 13.8V... C D INPUT DC13.8V... FP-1030A YARSUT POWER SUPPLY FP-1030A OVERLOAD CONTINUOUS CURRENT 25A POWER ON OFF RED/BLACK BLACK Supplied DC Cable (E-DC-6)

Attention

Soyez particulièrement prudent quand vous faites des branchements d'alimentation. Utilisez uniquement des sources de 13,8 Volt DC, et vérifier très attentivement la conformité des polarités. De sérieux dommages peuvent advenir si ces précautions ne sont pas respectées.

La garantie sur ce produit ne couvre pas les inversions de polarités ou les erreurs de tension d'alimentation.

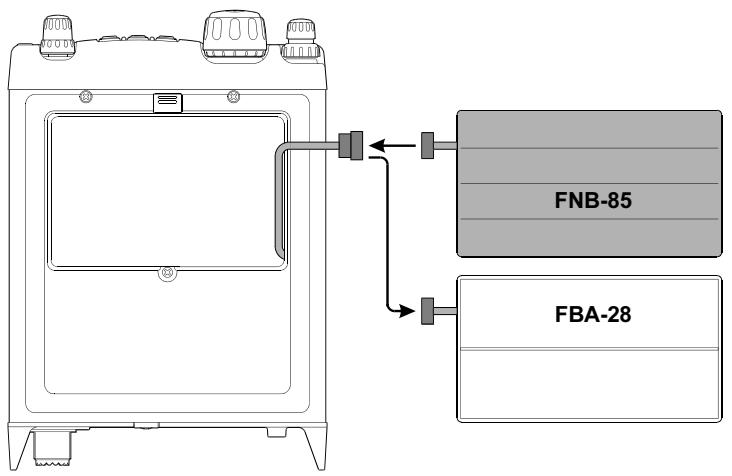

INSTALLATION ET UTILISATION DU PACK BATTERIES FNB-85 Ni-MH

Le pack batteries Ni-MH FNB-85 donne 9.6 Volts de tension continue pour votre FT-817ND, avec une capacité de 1400 mAh.

Installation

1. Pour installer le pack batteries Ni-MH FNB-85, enlever tout d'abord le couvercle de l'emplacement batteries comme décrit précédemment.
2. Sortir le porte-piles FBA-28 de l'emplacement, et débrancher le petit câble du FBA-28, comme montré sur l'illustration.
3. Brancher alors ce petit câble sur la FNB-85, et mettre cette dernière dans le compartiment batteries.
4. Remettre le couvercle de l'emplacement batteries.

La FNB-85 peut être rechargée soit avec le chargeur NC-72B/C*, ou une source de courant continu externe de 13,8 Volt (±15%). Si le NC-72B/C est employé, le FT-817ND doit être à l'arrêt pendant la charge; Si c'est une source de courant continu externe de 13,8 Volt qui est utilisée (via un câble E-DC-6), Il est possible d'utiliser le FT-817ND pendant la charge. (A condition que le courant «émission» soit disponible).

1. Mettre hors tension le FT-817ND (voir page 18), puis relier le chargeur NC-72B/C à la prise entrée: 13.8 ≡ sur le panneau arrière du FT-817ND.
2. Mettre la prise en entrée du NC-72B/C dans la prise secteur la plus proche.
3. Appuyer sur la commande PWR du FT-817ND pendant une seconde pour mettre l'E/R/R sous tension.
4. Appuyer sur la touche F brièvement.
5. Tourner la commande SEL pour faire apparaître la ligne contenant les fonctions “[CHG, VLT, DSP]” sur l’afficheur.
6. Appuyer sur la touche A pour choisir l'option [CHG] (le LCD repasse immédiatement à l'affichage de la fréquence).
7. Mettre le FT-817ND hors tension. Vous pouvez voir maintenant que la LED juste au

dessus de la commande principale de réglage de la fréquence est orange, et l'afficheur indique “CHG TIME REM: 7:59” qui correspond au temps restant pour obtenir la charge complète pour la FNB-85.

CHG TIME RMN 7:59

Important

Si vous chargez la batterie optionnelle FNB-72 Nic / Cad en utilisant le chargeur NC-72C, vous devez programmer une durée de charge de 6 heures par le menu # 11 pour éviter de surcharger la batterie. Voir page 61

YAESU HOME SEL CLAR A B C ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑴ ⑵ ⑶ ⑷ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑪ ⑫ ⑬ ⑭ ⑮

① PWR

Appuyer et tenir la commande PWR pendant une seconde pour mettre l'E/R sous ou hors tension.

② Bouton AF

La partie centrale de la commande AF règle le volume audio en réception sur le haut parleur interne ou le haut parleur externe. Une rotation vers la droite augmente le niveau du volume.

③ Commande SQL/RF

Dans la version US, la partie externe de la commande SQL/RF ajuste le gain HF et FI en réception. Avec le menu 45, il est possible d'affecter à cette commande le réglage du squelch. Dans les autres versions, la commande est affectée par défaut au réglage du "squelch."

④ Touche LOCK

L'appui sur cette touche verrouille les touches de la face avant pour éviter un changement de fréquence intempestif.

⑤ Touche V/M

L'appui sur cette touche inverse la commande de fréquence entre le VFO et les mémoires.

⑥ Indicateur TRANSMIT/BUSY

Cette LED est verte quand le squelch est ouvert, elle devient rouge en émission. Elle peut être également orange lors de la charge du pack batteries FNB-85 ou FNB-72.

⑦ MAIN DIAL

C'est la commande principale de réglage en fréquence de l'appareil. Elle peut être également utilisée dans le choix des menus.

⑧ Touche F

L'appui sur cette touche brièvement permet d'afficher les fonctions disponibles sur les touches A, B, C. L'appui et le maintien de cette touche pendant une seconde active le mode "menu".

⑨ Touches FUNC

Ces trois touches permettent de choisir quelques unes des fonctions les plus importantes sur l'E/R. En appuyant sur la touche F, la fonction courante de chaque touche apparaît au-dessus des touches A, B, C (sur le bord inférieur du LCD); en tournant le bouton SEL onze rangées de trois fonctions disponibles défilent sur l'afficheur et par rangée chaque fonction est accessible par l'appui sur les touches A, B, C.

Les fonctions disponibles figurent dans le tableau ci-dessous.

⑩ Touches BAND(DWN)/BAND(UP)

L'appui bref sur l'une ou l'autre de ces touches permet de se déplacer d'une bande à la suivante dans le sens choisi par la touche appuyée. Les sélections disponibles sont:

L'appui bref sur l'une ou l'autre de ces touches permet de changer de mode opératoire. Les sélections disponibles sont:

LSB USB CW CWR AM FM DIG PKT

⑫ Touche HOME

L'appui sur cette touche brièvement rappelle une fréquence favorite précédemment mise dans le canal “HOME”.

⑬ Bouton SEL

Ce commutateur rotatif est utiliser pour régler les choix mémoire ou les choix de lignes fonctions pour les mettre en face des touches repères A, B, C.

⑭ Touche CLAR

Appuyer sur cette touche brièvement pour activer la fonction clarifieur en réception. Quand cette fonction est active, le bouton SEL est utiliser pour régler le décalage en fréquence jusqu'à ±9,99 kHz. La fréquence de l'émetteur n'est pas affectée par le réglage du clarifieur.

Appuyer et maintenir cette touche 1/2 seconde pour activer la fonction Shift FI, qui vous permet à l'aide du bouton SEL d'ajuster la fréquence centrale du filtre passe-bande FI.

⑮ Prise ANT

Brancher sur cette prise BNC soit l'antenne caoutchouc 50/144/430 MHz livrée avec l'appareil (ou toute autre antenne présentant une impédance de 50Ω).

Dans les réglages par défaut, cette prise ne fonctionne pas sur les bandes HF. Si vous voulez que cette prise fonctionne en HF, rappeler et changer le réglage du menu #07.

FRONT PANEL CONTROL & SWITCHES

	A Key	B Key	C
1	A/BAppui sur la toucheBas-cule entre VFO-A et VFO-B sur l'afficheur.	A=BAppui et maintien de la tou-che 1/2 seconde copie le contenu de VFO-A dans VFO-B, les deux VFO ont le même contenu.	SPLAppui sur la toucheactive le mode Split entre le VFO-A et le VFO-B.
2	MWAppui et maintien de la tou-che 1/2 seconde transfère le contenu du VFO dans une mémoire.	MCAppui sur la touche pour désigner la mémoire courante comme devant être “évitée” en mode scan.	TAGAppui sur la touche pour choisir le type d'affichage (fréquence ou libellé) en mode mémoire.
3	STOAppui sur la touche pour mettre le contenu du VFO en mémoire rapide.	RCLAppui sur la touche pour rappeler la mémoire rapide.	PMSAppui sur la touche pour activer la fonction scan programmeé en mémoire.
4	RPTAppuyer sur la toucheApour choisir le sens du décalage en fréquence (“-,”“+,” ou Simplex) en mode relais FM. Appui et maintien de la touche 1/2 seconde pour rappeler le menu #42 (pour réglage du décalage en fréquence).	REVAppui sur la touche pour inverser les fréquences émission et réception en mode relais.	TONAppui sur la touche pour activer le mode CTCSS ou DCS.Appui et maintien de la tou-che 1/2 seconde pour rappeler le menu #48 (pour choisir la fréquence de la tonalité CTCSS).
5	SCNAppui sur la toucheApour lancer le scan (par fréquences croissantes).	PRIAppui sur la touche pour activer la fonction scan prioritaire.	DWAppui sur la touche pour activer le système de double veille.
6	SSMAppui sur la toucheApour activer la fonction analyseur de spectre.Appui et maintien de la tou-che 1/2 seconde pour rappeler le menu #43 (pour choisir le balayage SSM).	SCHAppui sur la touche pour activer la recherche dynamique.	ARTAppui sur la touche pour lancer le mode ARTS.Appui et maintien de la tou-che 1/2 seconde pour rappeler le menu #09( pour choisir l’option “Beep” en mode ARTS).
7	IPOAppui sur la toucheApour contourner le préampli en réception, et activer la fonction IPO pour empêcher les signaux surchargés.Le mode IPO ne fonctionne pas sur 144/430 MHz.	ATTAppui sur la touche pour enclencher l’atténuateur d’entrée, qui réduit tous les signaux et bruits d’environ 10 dB.Le mode ATT ne fonctionne pas sur 144/430 MHz.	NARAppui sur la touche pour activer le mode filtrage “Narrow” en CW (option YF-122C requise) ou en SSB (option YF-122S requise). En mode FM, permet de choisir également le mode low-deviation employé normalement en HF FM sur 29 MHz.Appui et maintien de la tou-che 1/2 seconde pour rappeler le menu #38 (pour valider ou pas le filtre optionnel à l’installation).

FRONT PANEL CONTROL & SWITCHES

	A Key	B Key	C Key
8	NBAppui sur la toucheApour activer le Noise Blanker FI en réception.	AGCAppui sur la toucheBpour choisir de temps de réaction de l'AGC en réception (FAST,Slow,Auto, ouOFF).	–No function
9	PWRAppuyer sur la toucheApour choisir la puissance de sortie en émission (Low 1, Low 2, Low 3, ou HIGH).	MTRAppui sur la toucheBpour choisir la fonction de l'afficheur en émission (Power, ALC, SWR, ou MOD).	–No function
10	VOXAppui sur la toucheApour activer le VOX dans les modes SSB, AM, et FM.Appui et maintien de la tou-cheA1/2 seconde pour rappeler le menu #51 (pour régler le niveau du VOX Gain).	BKAppui sur la toucheBpour activer le “Semi” Break-in en CW.Appui et maintien de la tou-cheB1/2 seconde pour rappeler le menu #17 (pour régler le CW Delay ). A 10 ms, cela correspond au «full QSK».	KYRAppui sur la toucheCpour activer le manipulateur électronique incorporé.Appui et maintien de la tou-cheC1/2 seconde pour rappeler le menu #21 (régler la vitesse du Keyer).
11	CHGAppui sur la toucheApour lancer la charge de la batterie.Appui et maintien de la tou-cheA1/2 seconde pour rappeler le menu #11 (pour charger le temps de charge).	VLTAppui sur la toucheBpour afficher la tension de batterie actuelle.	DSPAppui sur la toucheCpour permuter entre le mode affichage grands caractères et le mode affichage petits caractérise.
12	TCHAppui sur la toucheApour lancer le Tone Search.	DCHAppui sur la toucheBpour lancer le DCS Search.	–No function

*Le numéro de fonction situé dans cette colonne n'apparaît pas sur le LCD.

Display Icons

VFOa LSB 7.000.00 R Operating Mode Rear Panel Antenna Selected (Page 60) — LOCK Feature Active (page 12) — [FST] Button (MH-31A8J) Active Low Battery! Split Frequency Operation Active (page 42) Low TX Power Selected (page 28) Automatic Power-Off Active (page 26) Digital Coded Squelch Active (page 36) CTCSS Decoder Active (page 34) CTCSS Encoder Active (page 34) Repeater Shift Direction (page 33) Dual Watch Active (page 56) S: S-Meter SW: SWR Meter PO: TX Power Meter MO: Deviation Meter AL: ACL Meter

LATÉRAL

MIC SP/PH SP-PH ① ② ③

① Prise MIC

Brancher sur cette prise, le micro à main fourni avec l'appareil (MH-31).

② Prise SP/PH

Cette prise mono de 3.5 mm à 2 broches Prise reçoit le signal audio réglable pour un haut parleur extérieur (impédance 4Ω \~ 16Ω) ou des écouteurs. Le niveau du signal audio est réglé par le bouton AF de la face avant.

Quand vous branchez un écouteur sur cette prise, le commutateur latéral SP-

PH (situé sur le coté droit de la prise) DOIT ETRE mis sur la position “PH”,

pour éviter «d'en prendre plein les oreilles».

③ Commutateur SP/PH

En cas d'utilisation d'écouteurs, mettre ce commutateur sur "PH" avant d'engager le Prise des écouteur dans la prise.

INPUT DC13.8V GND ① ② ③ KEY ④ DATA ⑤ ACC ⑥ ANT

① Prise entée: 13.8V...

C'est la prise de l'alimentation quand le transceiver est utilisé avec une alimentation extérieure. Utiliser le câble DC fournis pour se brancher soit sur la batterie d'un véhicule ou sur une alimentation reliée au secteur, capable de délivrer au moins 2A sous 8 \~ 16 VDC. Cette prise sert également pour recharger le pack batteries FNB-85, quand il est utilisé.

② Prise GND

Pour obtenir les meilleurs performances mais également par mesure de sécurité, ce connecteur doit être relié à un bon système de masse.

③ Prise KEY

Cette prise de 3,5 mm à 3 broches (stéréo) sert à brancher un manipulateur soit à double contacts soit une «pioche».

④ Prise DATA

Cette prise mini DIN 6 broches, accepte les signaux AFSK en entrée à partir d'un TNC; elle fournit également un signal audio à niveau constant en réception en sortie, un PTT, le status du squelch, et des lignes de masse.

⑤ ACC Prise

Cette prise mini DIN 8 broches fournit une ligne de mise à la masse en émission, un ALC, un broche d'interdiction de mise en émission et une liaison "band data" pour piloter un ampli linéaire externe. Elle est également utilisée dans le processus de clonage et pour commander l'E/R avec un ordinateur personnel.

⑥ Prise ANT

Permet de relier vos antennes HF et/ou 50 MHz avec un coaxial 50 Ω muni d'une fiche de type M (“SO-239”).

Dans les réglages par défaut, cette Prise ne fonctionne pas sur 50/144/430 MHz. Pour quelle devienne disponible sur ces bandes, accéder au menu #07 et changer les réglages.

Hi! Je suis petite radio HF, et je suis là pour vous conseiller sur les points délicats concernant le réglage et l'utilisation de votre tout nouveau FT-817ND. Je connais votre impatience à passer sur l'air, mais je vous enjoins et vous recommande de lire la partie mise en oeuvre de cette notice de manière exhaustive avant de tenter quoique ce soit. Après ce sera si agréable d'utiliser cet équipement dans toutes ses subtilités. Passons maintenant à cette mise en oeuvre!

METTRE LE TRANSCEIVER SOUS ET HORS TENSION

1. Pour mettre l'E/R sous tension, appuyer et maintenir le commutateur PWR pendant une seconde
2. Pour mettre l'E/R hors tension, à nouveau appuyer et maintenir le commutateur PWR pendant une seconde

PWR YAESU TAIN LOCK PWR SQL/PF A B C A B C SEC CLAR

Petite Radio HF: Le délai d'une seconde permet d'éviter les commutations intempestives de l'alimentation.

AFFICHAGE DE LA TENSION D'ALIMENTATION

Quand vous mettez votre E/R sous tension, la tension d'alimentation s'affiche dans le coin en haut et à droite du LCD pendant deux secondes. Après ce délai, l'afficheur reprend son affichage normal du mode opératoire (VFOa, VFOb, ou numéro de canal mémoire).

13.0V LSB 7.000.00 R S

Pour voir en permanence la tension d'alimentation:

1. Appuyer sur la touche F brièvement, puis tourner le bouton SEL pour faire apparaître la ligne de fonctions 11[CHG, VLT, DSP] sur l'afficheur.
2. Appuyer brièvement sur la touche B(VLT) pour afficher dans le coin en haut et à droite du LCD la tension d'alimentation.
3. Pour annuler cet affichage, à nouveau appuyer sur la touche B(VLT).

Se souvenir que le N° de la ligne fonction ne s'affiche pas.

SÉLECTION DES BANDES

Cet E/R couvre une très large plage de fréquences, sur lesquels un certain nombre de modes opératoires sont utilisés. Pour faciliter l'emploi de l'appareil la totalité du spectre utilisable à été divisé en différentes bandes d'emploi, et chacune d'entre elle a son pas d'incrément et son mode opératoire habituels présélectionnés. Après avoir accéder une bande il est possible de changer ces éléments en utilisant la procédure ci-après.

Pour changer de bande de fréquence, appuyer soit sur BAND(UP) ou sur BAND(DWN) pour se déplacer en sens croissant ou en sens décroissant dans le tableau ci-dessous.

VFOa et VFOb sont des VFO indépendants, si bien qu'ils peuvent avoir des réglages différents selon les bandes. Voir la présentation du “système VFO par pile” en page 21 pour plus de détails.

SÉLECTION DU MODE OPÉRATOIRE

Appuyer soit sur les touches MODE◀ ou MODE▶ pour parcourir point à point les huit modes disponibles sur l'appareils selon l'ordre ci-dessous

MODE(◀) MODE(▶) YAESU HOME SEL CLAR A B C W LOCK PWM N SQL/RF O

Vous pouvez également affecter VFOa et VFOb d'un mode opératoire différent et ce sur la même bande, vous permettant d'avoir, par exemple, un VFO "Phone" et un VFO "CW" sur la même bande.

RÉGLAGE DU VOLUME AUDIO EN RÉCEPTION

Tourner le bouton AF pour avoir un niveau d'écoute confortable.

En mode “DIG” ou “PKT”, le réglage du bouton AF n’intervient pas, car la sortie sur la prise DATA est un signal audio à niveau constant.

Commencer avec le bouton AF tout à gauche c'est à dire sans audio car en FM le bruit de fond peut se révéler d'une force acoustique surprenante!

PRÉSENTATION RAPIDE DU MENU

Dans la configuration de ce transceiver beaucoup de paramètres peuvent être personnalisés par un système de “menu”, ce qui permet à l’utilisateur de configurer des réglages, qu’il se dépêchera d’oublier, au moment où il en aura besoin. Une présentation complète du système de menu figure en page 58; Pour le moment contentons nous de voir rapidement comment changer des réglages de paramètres pour ceux qui nous concernent:

1. Appuyer et maintenir la touche F pendant une seconde pour passer en mode menu.
2. Tourner le bouton SEL pour rappeler le n° de menu a changer (par exemple, menu #01, qui active ou désactive la fonction ARS sur la bande 144 MHz).
3. Tourner le bouton DIAL pour modifier cette fonction (dans cet exemple, le réglage par défaut est “ENABLE,” donc tourner le bouton DIAL pour mettre cette fonction à “DISABLE.”
4. Appuyer et maintenir la touche F pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Si vous avez brièvement appuyé sur la touche Ⓕ pour changer de fonction, Appuyer brièvement sur la touche F à nouveau (pour effacer les fonctions affichées en regard des touches A, B, et C) avant de rentrer dans le menu.

La commande SQL/RF est configurée différemment en fonction du pays dans lequel le FT-817ND a été exporté. Dans la version U.S., La fonction par défaut de cette commande est “RF Gain.” La configuration de la commande

YAESU HOME GEL CLAP A B C TM LOCK PWR M# SQL/RF SQL/RF

SQL/RF est faite via le menu #45; Voir page 67 pour plus de détails.

Si votre transceiver est configuré “RF Gain”, mettez la commande tout à droite dans les modes SSB/CW/Digital pour avoir la meilleure sensibilité. Pour réduite quelque peu le gain HF en réception, revenez doucement vers la gauche sur cette commande. Vous observerez en faisant cette manoeuvre que le niveau S-mètre augmente; Ceci indique l'accroissement de la tension d'AGC qui permet de réduire le signal d'entrée. Dans les modes FM et Packet, ce réglage est automatiquement ajusté dans le mode “Auto-Squelch”, puisque le seuil de squelch des modes FM/Packet est pré-reglé en usine; la commande SQL/RF agit encore comme un réglage “RF Gain”, cependant, elle devrait être positionnée à fond à droite.

Si cette commande est configurée en mode “SQL”, Le gain HF du FT-817ND est mis au maximum de sensibilité pour tous les modes, et la commande SQL/RF fonctionne uniquement en commande de Squelch. Dans ce cas, tourner la commande SQL/RF jusqu’au point vous obtenez la disparition du bruit de fond; Cela fournit la meilleure sensibilité pour les petits signaux en gardant le récepteur silencieux en l’absence de trafic. La LED juste au-dessus du DIAL est verte quand le squelch est ouvert par l’arrivée d’un signal ou de bruit.

La consommation de la batterie est réduite de façon significative quand le squelch est actif sur le récepteur, car l'ampli audio est coupé quand le récepteur est silencieux.

1. Dans les modes “SSB/CW/DIG”, tourner le bouton DIAL pour régler la fréquence. Un rotation du DIAL vers la droite accroît la fréquence.

2. Dans les modes “AM/FM/PKT”, tourner le

YAESU SEM SEL A B C Aa LOCK PWR M SULRF A B C DIAL SEL

bouton SEL pour régler la fréquence. Une rotation de SEL vers la droite accroît la fréquence.

1. Vous pouvez également utiliser le bouton SEL pour régler la fréquence dans les modes "SSB/CW/DIG". Le bouton SEL permet un réglage plus rapide, ce qui est idéal pour faire des changements de fréquence rapides quand vous voulez vous déplacer dans la bande en «catastrophe». Vous pouvez utilisez le DIAL pour un réglage fin en fréquence.

2. Si vous appuyez sur le bouton SEL brièvement, puis tourner le bouton SEL, vous pouvez alors changer de fréquence au pas de 1 MHz, ce qui vous permet des excursions en fréquence très rapides. Ceci est particulièrement pratique sur les bandes VHF et UHF.

3. Au point 2 ci-dessus, il est indiqué que le réglage en fréquence dans les modes “AM/FM/PKT” est effectué en utilisant le bouton SEL. Par défaut, le DIAL est désactivé dans ces modes; Pour réactiver le DIAL dans ces modes, utilisez le menu #04; voir page 60.

4. Le pas du synthétiseur pour le bouton SEL peut être réglé indépendamment par mode. Utilisez le menu #06 pour l'AM, #30 pour la FM, et #47 pour les modes SSB/CW/Digital. voir les pages 60, 64, et 67 pour plus de détails.

Le ratio du synthétiseur du DIAL principal (le nombre de pas d'incrément par tour de DIAL) peut être réglé par le menu #33. Voir page 65 pour plus de détails.

SYSTÉME DE VFO (EMPILÉ)

1. Appuyer sur la touche [F] brièvement, puis tourner le bouton SEL, autant que nécessaire, jusqu'à l'apparition de la ligne fonction 1[A/B, A=B, SPL] sur l'afficheur.

2. Maintenant Appuyez sur la touche A(A/B) pour basculer entre le VFO “A” et le VFO “B”. Il y a deux VFO de ce type pour chaque bande amateur, vous pouvez mettre la sous-bande CW sur le VFO-A, et la sous-bande SSB sur le VFO-B, Si vous le voulez. Le mode opératoire est préservé, ainsi que les informations «fréquence», sur chaque VFO.

CLARIFIEUR

Le Clarifieur ou RIT vous permet de vous décaler la fréquence de réception jusqu'à ±9.99 kHz par rapport à votre fréquence d'émission. Pour réaliser un décalage plus important, il faut utiliser le mode “Split”, décrit plus loin.

1. Appuyez sur la commande CLAR brièvement pour activer la fonction clarifier.
2. Tourner le bouton SEL, pour faire varier la fréquence du récepteur sur une plage de 9,99 kHz.
3. Quand la fréquence de réception est plus CLAR grande que la fréquence d'émission, l'icône “↑” apparaît sur l'afficheur à droite de la fréquence. De même, quand la fréquence de réception est plus petite que la fréquence d'émission, l'icône “↓” apparaît sur l'afficheur à droite de la fréquence.
4. Quand la fréquence de réception est égale à la fréquence d'émission (le décalage clarifier est zéro) le clarifier étant, l'icône “—” apparaît sur l'afficheur à droite de la fréquence.
5. Pour désactiver le clarifier, à nouveau appuyez brièvement sur la commande CLAR. Quand vous réactiver le clarifier, Le décalage précédant est à nouveau appliqué.
6. Pour remettre le clarifier à zéro, désactiver le clarifier, puis tourner le DIAL. Le clarifier se remet à zéro dés le premier “pas” de rotation du DIAL.

SEL ONE L YAESU A B C CLAR WM LOCK PWR S SQLRF F

VFOa LSB 7.000.321R S

[TX<RX]

UF0a LSB 6.999.03↓R S

[TX>RX]

UFOa LSB 7.000.00-R S

[TX=RX]

Si vous laissez le clarifier actif, la rotation du DIAL ne causera pas l'effacement du décalage.

DÉCALAGE FI

La fonction décalage FI du récepteur est un véritable outil de réduction d'interférences, qui permet de décaler la réponse en fréquence du filtre soit plus haut ou plus bas sans changer la tonalité du signal entrant.

1. Appuyer sur la commande CLAR pendant une seconde pour activer la fonction décalage FI. L'icône “♀”, “●,” ou “▲” apparaît sur l'afficheur à droite de la fréquence pour indiquer la position courante du décalage FI.
2. Tourner le bouton SEL, tant que nécessaire, pour réduire ou éliminer l'interférence.
3. Pour désactiver la fonction décalage FI, à nouveau appuyer sur la commande CLAR pendant une seconde. Quand vous réactiver le décalage FI, le décalage précédant est à nouveau appliqué si vous ne prenez pas la précaution de la changer.
4. Si vous souhaitez un décalage beaucoup plus permanent du filtre FI du récepteur, utilisez les menus #54 (LSB) ou #55 (USB) dans le “menu étendu”. Cela vous permet de mettre une tonalité d’écoute plus haute ou plus basse par rapport à la réponse par défaut du filtre. voir page 68.

SEL YAESU N LOCK PWR SQL/RF A B C CLAR CLAR

L'activation de la fonction décalage FI n'annule pas le réglage de la commande du clarifieur. Le décalage FI étant activé, un appui bref sur la commande CLAR fait repasser en mode clarifieur.

AGC

La constante de temps du système AGC en réception peut être modifiée pour se conformer au mieux avec votre trafic.

1. Appuyer sur la touche F brièvement, puis tourner le bouton SEL, tant que nécessaire, jusqu'à l'apparition de la ligne fonctions 8 [NB, AGC] sur l'afficheur.
2. Appuyer sur la touche B(AGC) pour basculer la constante de temps de l'AGC parmi les sélections suivantes:

“AGCauto” → “AGCfast” → “AGCslow” → “AGCoff” → “AGCauto” ......

où “AGCauto” représente “AGCfast” en CW et DIG(AFSK), et “AGCslow” dans les modes vocaux.

Si “AGCoff” est sélectionné, le S-mètre (qui contrôle la tension d’AGC) cesse toute fonction.

Noise Blanker

Le Noise Blanker FI peut être utile pour réduire ou éliminer certains types de bruits pulsés, spécialement les bruit des systèmes d'allumage de moteur.

1. Appuyer sur la touche F brièvement, puis tourner le bouton SEL, tant que nécessaire, jusqu'à l'apparition de la ligne fonctions 8 [NB, AGC] sur l'afficheur.
2. Appuyer sur la touche A(NB) pour activer le Noise Blanker. L'icône “▶” apparaît à la droite de l'indication “NB”.
3. Appuyer sur la touche ☐(NB) à nouveau pour arrêter le Noise Blanker.

La fonction IPO permet de contourner le préampli HF du récepteur, éliminant ainsi le gain HF en entrée. Cette fonction n'est pas disponible sur le 144 MHz et le 430 MHz. Cette fonction n'est pas disponible sur le 144 MHz et le 430 MHz.

1. Appuyer sur la touche F brièvement, puis tourner le bouton SEL, tant que nécessaire, jusqu'à l'apparition de la ligne fonctions 7 [IPO, ATT, NAR] sur l'afficheur.
2. Appuyer sur la touche A (IPO) pour contourner le préampli HF en entrée. L'icône “▶” apparaît à la droite de l'indication “IPO”.
3. Appuyer sur la touche A(IPO) une fois de plus pour réactiver le préampli.

Sur les bandes en dessous de 14 MHz, le préampli en entré entrée est rarement nécessaire, et l'activation de la fonction IPO apporte une certaine protection envers

les phénomènes d'intermodulation et toutes les autres problèmes associés à un signal d'entrée trop fort. Une règle essentielle: tant que le S-mètre se déplace sur l'action du bruit de fond, un accroissement du signal d'entrée n'est pas nécessaire.

ATT (ATTÉNUATEUR)

L'atténuateur réduit tous les signaux (et le bruit) de 10 dB, et il peut être utilisé pour rendre la réception plus agréable dans des conditions de bruits importantes. Cette fonction n'est pas disponible sur le 144 MHz et le 430 MHz.

1. Appuyer sur la touche F brièvement, puis tourner le bouton SEL, tant que nécessaire, jusqu'à l'apparition de la ligne fonctions 7 [IPO, ATT, NAR] sur l'afficheur.
2. Appuyer sur la touche B(ATT) pour activer l'atténuateur. L'icône "▶" apparaît à la droite de l'indication "ATT".
3. Appuyer sur la touche B (ATT) une fois de plus pour enlever l'atténuateur de l'étage d'entrée du récepteur.

DIAL AM/FM

Dans les modes AM et FM, la commande DIAL peut être verrouillée (au moyen du menu #04) permettant le mode «canal» dans ces deux modes opératoires. Le réglage de la fréquence de trafic est réalisé par le bouton SEL.

Si vous souhaitez utiliser le DIAL pour vous régler en fréquence dans les modes AM et FM, changer le réglage du menu #04. Voir page 60 pour plus de détails.

Le mode “canal” en AM et FM arrondi automatiquement la fréquence sur le pas de fréquence logique suivant quand vous tourner le bouton SEL d’un “click”

dans l'une et l'autre direction. Ceci élimine l'inconvénient d'avoir à prérégler un pas de fréquence uniforme.

FONCTION D'EXTINCTION AUTOMATIQUE

La fonction APO permet de préserver la durée de la batterie en coupant automatiquement l'alimentation du transceiver après une période, définie par l'utilisateur, de non emploi du DIAL ou des touches. Les choix possibles des durées avant coupure automatique sont de 1 à 6 heures, mais également "APO Off." Le réglage par défaut est OFF, et voici la procédure pour l'activer:

1. Appuyer et maintenir la touche F pendant une seconde pour passer en mode menu.
2. Tourner le bouton SEL pour rappeler le menu #08 (APO TIME).
3. Tourner le bouton DIAL pour choisir le délai d'extinction.
4. Appuyer et maintenir la touche F pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Une fois que vous avez programmé ce délai, le compteur APO après l'achèvement de chaque action sur le panneau avant.

Quand l'APO est activé, l'icône “☐” apparaît en bas et au centre du LCD. Si aucune activité n'a lieu pendant le délai imparti le microprocesseur coupe la radio automatiquement.

Appuyer et maintenir juste la commande PWR pendant une seconde pour remettre le transceiver en route après un arrêt APO.

NOTE

ÉMISSION SSB

Réglages de base

1. Appuyer sur la touche MODE◀/MODE▶ pour choisir l'un des deux modes SSB (LSB/USB). Si vous êtes en train de trafiquer sur le 7 MHz et en dessous, mettez le mode LSB. Si vous êtes en train de trafiquer sur le 14 MHz et au dessus, mettez le mode USB.
2. Appuyer sur la touche F brièvement, puis tourner le bouton SEL, tant que nécessaire, jusqu'à l'apparition de la ligne fonctions 9 [PWR, MTR] sur l'afficheur, puis appuyer sur la touche B (MTR) pour choisir la fonction "ALC" de l'indicateur ("alc" apparaît sur la droite de l'icône "MTR").
3. Appuyer sur la commande PTT du microphone, et parler dans le microphone d'une voix normale tout en regardant l'indicateur. Le niveau idéal de l'entrée audio du microphone de l'émetteur est lorsque l'indicateur d'ALC n'est activé que sur quelques segments. Pour revenir en réception relâcher le PTT.
4. Si l'indicateur d'ALC est trop haut ou trop bas, vous devez modifier le gain du microphone:
   ① Appuyer et maintenir la touche F pendant une seconde pour passer en mode menu.
   ② Tourner le bouton SEL pour rappeler le menu #46 (SSB MIC).
   ③ Appuyer sur le PTT, et tout en parlant dans le microphone tourner le DIAL pour obtenir la bonne indication d'ALC sur les pointes de modulation.
   ④ Quand cela est fait, appuyer et maintenir de la touche F pour sauvegarder le nouveau réglage du gain microphone.

la commande [TONE] derrière le microphone MH-31A8J permet un ajustement de réponse en fréquence du microphone. Sur la position “2” donne une réponse en fréquence un peu plus dans les graves. La position “1” donne une réponse en fréquence un peu plus dans les aigus.

Réglage de la puissance en sortie de l'émetteur.

Quatre niveaux de puissance en sortie sont disponibles sur le FT-817ND: 5 Watts, 2,5 Watts, 1 Watt, et 0,5 Watt. Avec les piles alcalines ou le pack batteries FNB-85, le microprocesseur, détecte l'emploi de la batterie interne et se met automatiquement sur le niveau de puissance 2,5 Watts, ce qui se traduit sur l'afficheur comme "LIII". Si vous mettez la puissance à cinq watts, l'icône du niveau de puissance est le même que pour 2,5 Watts, mais en plus il clignote. Pour 0,5 Watt, il y a une "barre" à droite du "L" de l'icône du niveau de puissance, et pour 1 Watt il y a deux barres d'afficher.

Il est facile de changer le niveau de puissance en sortie:

1. Appuyer sur la touche F brièvement, puis tourner le bouton DIAL pour obtenir la ligne fonctions 9 [PWR, MTR].
2. Appuyer sur la touche A(A/B), tant que nécessaire, pour mettre le niveau de puissance souhaité. L'icône de puissance change, suivant le niveau de puissance choisi.

Le niveau de puissance peut avoir une valeur différente pour chaque bande (HF/50/144/430).

ÉMISSION SSB

Emploi du VOX

Le VOX permet un passage émission/réception automatique dés l'apparition ou l'arrêt du signal audio dans le microphone. Avec le système VOX enclenché, vous n'êtes pas obligés d'appuyer sur le PTT pour émettre.

1. Appuyer sur la touche F brièvement, puis tourner le bouton SEL, tant que nécessaire, jusqu'à l'apparition de la ligne fonctions 10 [VOX, BK, KYR] sur l'afficheur.
2. Appuyer sur la touche A(VOX) pour activer le circuit VOX. L'icône "▶" apparaît à la droite de l'indication "VOX".
3. Sans appuyer sur le PTT, parler dans le microphone avec un niveau de voix normal. Quand vous commencez à parler, l'appareil bascule automatiquement en émission. Quand vous avez fini de parler, le transceiver revient en mode réception(après un court délai).
4. Pour annuler le VOX et revenir à l'émission par la commande PTT, à nouveau appuyer sur la touche A(VOX). L'icône "▶" disparate.
5. Le gain du VOX Gain peut être réglé, afin d'éviter des passages en émission intempestifs suite à des bruits de fond. Pour régler le gain du VOX :

① En étant sur la ligne fonctions 10 [VOX, BK, KYR], appuyer et maintenir la touche A (VOX) pendant une seconde. Cette fonction «accès direct» rappelle instantanément le menu #51 (VOX GAIN).
② Tout en parlant dans le microphone, tourner le DIAL pour trouver le point où l'émetteur est activé par votre voix tout en restant suffisamment insensible aux bruits ambiants.
③ Quand vous avez réalisé le réglage optimum, appuyer et maintenir la touche F pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

1. Le “temps de retombée” du VOX (c’est à dire le délai de retour en réception) peut être également changer par le menu. La valeur par défaut de ce délai est de 1/2 seconde. Pour mettre un délai différent:

① Appuyer et maintenir la touche F pendant une seconde pour activer le mode menu.
② bouton SEL pour choisir le menu #50 (VOX DELAY).
③ Tourner le DIAL tout en faisant “Ah” devant le micro afin de régler le temps de retombée voulu.
④ Quand les réglages sont complets, appuyer et maintenir la touche F pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Le délai de retour en mode réception pendant avoir un réglages différents en CW et dans les modes vocaux; pour le mode CW, utilisez le menu #17 (voir le prochain paragraphe).

ÉMISSION CW

Emploi d'une «pioche» ou d'un système de manipulation externe

Quand vous utilisez une «pioche», un manipulateur électronique externe, ou un ordinateur personnel, suivez les instructions ci-dessous.

1. Insérer la prise de votre clé (à trois conducteurs) dans la prise KEY du panneau arriérée.
2. Appuyer sur la touche MODE◀/MODE▶, tant que nécessaire, pour choisir un des modes CW (CW/CWR).

Le mode “CW” utilise la porteuse USB, tandis que le mode CWR (Reverse) utilise la porteuse LSB.

1. Appuyer sur la touche F brièvement, puis tourner le bouton SEL, tant que nécessaire, jusqu'à l'apparition de la ligne fonctions10 [VOX, BK, KYR] sur l'afficheur.
2. Appuyer sur la touche B(BK) tant que nécessaire, pour activer le “Semi Break-In”. L’icône “▶” apparaît à la droite de l’indication “BK”.
3. Le temps de retombée CW peut être réglé avec le menu #17 (CW DELAY). Pour ajuster le temps de retombée CW:

① Appuyer et maintenir la touche F pendant une seconde pour passer en mode menu.
② Tourner le bouton SEL pour choisir le menu #17 (CW DELAY).
③ Tourner le DIAL pour choisir un temps de retombée plus court ou plus long (par défaut: 250 ms). Ce transceiver n'est pas prévu pour fonctionner en "full QSK", mais le réglage minimum (10 ms) possible avec ce menu (CW DELAY) permet d'être très proche du full break-in.
④ Quand c'est fait, appuyer et maintenir la touche F pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Si vous êtes sur la ligne fonctions 10 [VOX, BK, KYR], en appuyant et en maintenant la pressing touche B(BK) pendant une seconde cela sélectionne tanément le menu #17 (CW DELAY).

1. Pour faire de la CW (sans transmettre), appuyer sur la touche B(BK) pour faire disparaître l'icône “▶”. Maintenant, en appuyant sur la clé on entendre l'écoute locale du signal CW mais votre radio n'émet pas.
2. Le réglage de l'écoute locale se fait via le menu #44 (SIDETONE). Pour ajuster le volume audio de l'écoute locale CW:

① Appuyer et maintenir la touche F pendant une seconde pour passer en mode menu.

② Tourner le bouton SEL pour choisir le menu #44 (SIDETONE).

③ Tourner le DIAL pour choisir un nouveau niveau; sur une échelle arbitraire de “0” à “100,” la valeur par défaut est “50.”

④ Quand cela est fait, appuyer et maintenir la touche F pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

ÉMISSION CW

1. Vous pouvez également ajuster la tonalité de l'écoute locale CW à l'aide du menu menu #20 (CW PITCH). Ce réglage commande également le décalage BFO (tonalité réelle de votre signal d'émission par rapport à votre fréquence de réception). Pour ajuster la tonalité de l'écoute locale CW:

① Appuyer et maintenir la touche F pendant une seconde pour passer en mode menu.
② Tourner le bouton SEL pour choisir le menu #20 (CW PITCH).
③ Tourner le DIAL pour choisir une nouvelle tonalité/décalage BFO. La plage de décalage possible va de 300 à 1000 Hz (la valeur par défaut est “700 Hz”).
④ Quand cela est fait, appuyer et maintenir la touche F pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Parce que le pitch CW correspond au pitch réellement transmis, l'écoute locale peut être utilisée comme un véritable "Spot CW". Régler juste le pitch du signal en réception sur le même pitch de votre signal d'écoute locale en émission, et vous faites un battement zéro parfait avec l'autre station. Le FT-817ND peut générer un signal "CW Spot; juste en appuyant et maintenant la touche HOME en étant en mode CW.

ÉMISSION CW

Emploi du manipulateur électronique incorporé

Le manipulateur électronique incorporé est d'un emploi très facile. Il dispose d'un réglage de ratio trait/point et d'un réglage de vitesse.

1. Brancher le câble du «double contacts» sur la prise KEY du panneau arriérée.
2. Appuyer sur la touche MODE◀/MODE▶, tant que nécessaire, pour choisir un mode CW (CW/CWR).
3. Appuyer sur la touche F brièvement, puis tourner le bouton SEL, tant que nécessaire, jusqu'à l'apparition de la ligne fonctions10 [VOX, BK, KYR] sur l'afficheur.

4. Appuyer sur la touche C(SPL) pour activer la fonction manipulateur électronique. L'icône "▶" apparaît à la droite de l'indication "KYR".

5. La vitesse du manipulateur peut être réglée par le menu #21 (CW SPEED). Pour ajuster la vitesse du manipulateur:

① Appuyer et maintenir la touche F pendant une seconde pour passer en mode menu.
② Tourner le bouton SEL pour choisir le menu #21 (CW SPEED).
③ Appuyer sur la commande SEL pour avoir l'affichage "cpm" (caractère par minute) au lieu de "wpm" (mots par minute). La sélection "cpm" est basé sur le standard international du mot "PARIS", qui donne cinq caractères par mot.
④ Tourner le bouton DIAL, tout en émettant, pour se mettre à la vitesse souhaité.
⑤ Quand cela est fait, appuyer et maintenir la touche F pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Si vous êtes déjà sur la ligne fonctions 10 [VOX, BK, KYR], appuyer et maintenir la touche C permet de passer instantanément au menu #21 (CW SPEED).

1. Le ratio trait/point peut être ajuster via le menu#22 (CW WEIGHT). Pour ajuster ce ratio:

① Appuyer et maintenir la touche F pendant une seconde pour passer en mode menu.
② Tourner le bouton SEL pour choisir le menu #22 (CW WEIGHT).
③ Tourner le bouton DIAL pour mettre le ratio voulu.
④ Quand cela est fait, appuyer et maintenir la touche F pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Dot:Dash = 1:3 (Default) Dot: 1 Dash: 3 Dot:Dash = 1:4.4 Dot: 1 Dash: 4.4

1. Vous pouvez choisir le branchement des palettes “normal” ou “reverse” via le menu #19 (CW PADDLE). La fonction par défaut est “NOMAL,” qui correspond à la sortie «point» sur la connexion “Tip” et à la sortie «trait» sur la connexion“Ring” Pour changer ce branchement:

① Appuyer et maintenir la touche F pendant une seconde pour passer en mode menu.
② Tourner le bouton SEL pour choisir le menu #19 (CW PADDLE).
③ Tourner le bouton DIAL pour choisir le nouveau réglage.
④ Quand cela est fait, appuyer et maintenir la touche F pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

ÉMISSION FM

Réglages de base

1. Appuyer sur la touche MODE(◀)/MODE(▶) pour choisir le mode FM.
2. Appuyer sur la commande PTT du microphone et parler devant ce dernier d'une voix normale.
3. Relâcher la commande PTT pour revenir en mode réception.
4. Si on vous donne des reports pour un niveau de modulation trop fort ou trop faible, vous devez ajuster le gain du microphone en mode FM. Cette procédure est semblable à celle utilisée en SSB:

① Appuyer sur la touche F brièvement, puis tourner le bouton SEL, tant que nécessaire, jusqu'à l'apparition de la ligne fonctions9 [PWR, MTR] sur l'afficheur, puis appuyer sur la touche B (MTR) pour sélectionner la fonction "Déviation de l"indicateur ("mod" apparaît sur la droite de l'icône "MTR").

② Appuyer et maintenir la touche F pendant une seconde pour passer en mode menu.

③ Tourner le bouton SEL pour rappeler le menu #29 (FM MIC).

④ Augmenter ou réduire le réglage du Mic Gain FM, en fonction de la correction a apporter, puis appuyer et maintenir la touche F pour sauvegarder le nouveau réglage.

⑤ Appuyer sur le PTT, et tout en parlant dans le microphone observer les déviations de l'indicateur; le bon réglage du Mic Gain FM c'est lorsqu'il y a cinq «barres» sur l'indicateur en modulation, très légèrement moins pour des signaux en entrée plus faibles.

⑥ Quand cela est fait, appuyer et maintenir la touche F pour sauvegarder le nouveau réglage du gain micro en mode FM.

1. La fonction VOX est opérationnelle en mode FM. A partie de la ligne de fonctions 10 [VOX, BK, KYR], appuyer sur la touche ☐(VOX) pour activer/désactiver le VOX.

Emploi des relais

1. Appuyer sur la touche F brièvement, puis tourner le bouton SEL, tant que nécessaire, jusqu'à l'apparition de la ligne fonctions 4 [RPT, REV, TON] sur l'afficheur.

2. Appuyer sur la touche A(RPT) pour activer le mode relais. Un appui sur la touche A(RPT) met le transceiver en décalage “Négatif”. Dans cette situation, vous pouvez observer l’indicateur “-” sur l’afficheur. La fréquence d’émission est décalée vers le bas d’une certaine valeur normalisée ce qui permet d’être sur la fréquence d’entrée du relais. Si votre relais utilise un décalage positif (au lieu d’un décalage négatif), appuyer sur la touche A(RPT) à nouveau; l’indicateur “+” remplace l’indicateur “-” sur l’afficheur.

3. Si le décalage de votre relais n'a pas une valeur normalisée pour votre région, il est possible de régler votre E/R sur toutes valeurs particulières, et ce, pour chaque bande. Pour changer le décalage relais:

① Appuyer et maintenir la touche A(RPT) pendant une seconde. Cela rappelle instantanément le menu #42 (RPT SHFT).

ÉMISSION FM

② Tourner le bouton DIAL pour choisir le décalage en fréquence souhaité.
③ Quand cela est fait, appuyer et maintenir la touche F pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

1. Appuyer sur la touche C(TON) pour activer l'encodeur CTCSS, qui fournit une tonalité subaudible d'accès au relais. Une pression sur la touche C(TON) active l'encodeur CTCSS. Dans cette situation, vous pouvez observer l'indicateur "T" sur l'afficheur. Si vous appuyez sur la touche C(TON) plusieurs fois, vous pouvez voir apparaître sur l'afficheur "T SQ" (codeur/décodeur CTCSS), puis "DCS" (codeur/décodeur DCS,). Une pression supplémentaire désactive tous les systèmes de tonalités pour accès aux relais. Voir dans le paragraphe suivante l'emploi du DCS.

2. Si le système de tonalité d'accès à votre relais dans votre région est particulier, vous pouvez modifier la valeur par défaut de votre E/R et ce pour chaque bande. Pour changer la tonalité d'accès à un relais:

① Appuyer et maintenir la touche C(TON) pendant une seconde. Ceci rappelle instantanément le menu #48 (TONE FREQ).
② Tourner le bouton DIAL pour choisir la fréquence CTCSS souhaitée.
③ Quand cela est fait, appuyer et maintenir la touche F pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal

1. Mettre le récepteur de l'E/R sur la fréquence de sortie du relais.

2. Appuyer sur le PTT et parler dans le microphone. Vous pouvez observer que la fréquence d'émission est décalée en fonction du réglage de la touche A (RPT).

3. Relâcher le PTT pour revenir en réception.
4. Quand le décalage relais est activé, vous pouvez temporairement inverser les fréquences émission et réception en appuyant sur la touche B(REV). L'icône “-” clignote pendant tout le temps de l'inversion. Appuyer sur la touche B(REV) à nouveau pour revenir au sens normal du décalage.
5. Quand vous sortez du mode relais, si vous souhaitez vous mettre en simplexe appuyez sur la touche A (RPT), et désactivez le CTCSS ou le DCS tone en appuyant sur la touche C (TON).
6. Sur plusieurs versions de transceivers, la fonction ARS est mise en usine. Cette fonction active automatiquement le décalage relais approprié quand vous utilisez le décalage relais normalement adopté dans les sous-bandes relais en FM sur 144 MHz ou 430 MHz de votre pays. Si vous voulez changer les valeurs de l'ARS, utiliser le menu #01 (144 ARS) ou le menu #02 (430 ARS) (voir page 60).

si votre relais nécessite l'utilisation d'une tonalité d'accès à 1750-Hz (typique en Europe), appuyer et maintenir la touche HOME de la face avant pour lancer le

signal.

ÉMISSION FM

Recherche automatique de tonalité CTCSS

Dans certains cas il peut arriver que vous ne connaissez pas les tonalités CTCSS utilisés par d'autres stations, Vous pouvez mettre votre radio en écoute des signaux entrants avec recherche de toute tonalité utilisée.

Pour ce faire:

1. Appuyer sur la touche F brièvement, puis tourner le bouton SEL, tant que nécessaire, jusqu'à l'apparition de la ligne fonctions 12 [TCH, DCH] sur l'afficheur.
2. Appuyer sur la touche A (TCH) pour activer le codeur/décodeur CTCSS; (L'icône "TSQ" apparaît sur l'afficheur) et la recherche des tonalités CTCSS est lancée.
3. Quand la radio détecte une tonalité valide, il s'arrête sur cette tonalité, et il est possible d'avoir accès au signal audio.
4. Appuyer et maintenir la touche A(TCH) pendant une seconde; la tonalité CTCSS détectée est mise en mémoire comme la tonalité “courante”, et vous pouvez revenir maintenant en mode normal.

ÉMISSION FM

Emploi du DCS

Une autre forme de tonalité d'accès est le DCS. Il s'agit d'un nouveau système de tonalité qui est plus sur et moins sujet à erreur que le CTCSS. Un codeur/décodeur DCS est incorporé dans votre transceiver, et sa mise en oeuvre ressemble beaucoup à celle du CTCSS décrite plus haut.

1. Mettre le code DCS souhaité via le menu #23 (DCS CODE).
2. Appuyer sur la touche F brièvement, puis tourner le bouton SEL, tant que nécessaire, jusqu'à l'apparition de la ligne fonctions 4 [RPT, REV, TON] sur l'afficheur.
3. Appuyer sur la touche C(TON) trois fois pour activer le codeur/décodeur DCS (L'icône "DCS" apparaît sur l'afficheur). Le récepteur reste sourd jusqu'à l'arrivée du code DCS prévu sur le signal entrant.
4. Appuyer sur la touche C(TON) une fois pour sortir du mode DCS (L'icône "DCS" à ce moment disparaît).

Recherche automatique de tonalité DCS

Dans certains cas il peut arriver que vous ne connaissez pas les tonalités DCS utilisés par d'autres stations, Vous pouvez mettre votre radio en écoute des signaux entrants avec recherche de toute tonalité utilisée.

Pour ce faire

1. Appuyer sur la touche F brièvement, puis tourner le bouton SEL, tant que nécessaire, jusqu'à l'apparition de la ligne fonctions 12 [TCH, DCH] sur l'afficheur.
2. Appuyer sur la touche B(DCH) pour activer le codeur/décodeur DSC (L'icône "DCS" apparaît sur l'afficheur) et la recherche des tonalités DCS est lancée.
3. Quand la radio détecte une tonalité valide, il s'arrête sur cette tonalité, et il est possible d'avoir accès au signal audio.
4. Appuyer et maintenir la touche B(DCH) pendant une seconde; la tonalité DCS détectée est mise en mémoire comme la tonalité “courante”, et vous pouvez revenir maintenant en mode normal.

ÉMISSION FM

Emploi de ARTS™

Le système ARTS™ utilise un signal DCS pour vous informer si vous et une autre station équipée du même système e^tes toujours en portée de liaison. Ceci est particulièrement pratique lors d'opérations de secours ou de sauvetage, car la station fixe peut rapidement à l'aide de l'ARTS™ prévenir une équipe sur le terrain qu'elle est hors de portée et qu'elle doit se déplacer pour rétablir la liaison.

1. Appuyer sur la touche F brièvement, puis tourner le bouton SEL, tant que nécessaire, jusqu'à l'apparition de la ligne fonctions 6 [SSM, SCH, ART] sur l'afficheur.

2. Appuyer sur la touche C(ART) pour activer le mode ARTS™.

3. L'afficheur reçoit le libellé “out range” pour indiquer le début du mode ARTS™. Toutes les 25 secondes, votre radio transmet une “trame” vers l’autre station. Quand cette station répond à son tour par une trame ARTS™, le libellé de l’affichage devient “in range” pour confirmer la bonne réception de la réponse.

4. Pour quitter le mode ARTS, appuyer sur la touche C(ART) à nouveau (l'indication "out range" ou "in range" disparaît du LCD).

La fonction ARTS™ offre la possibilité de choisir une option avec alerte sonore pour l'état courant de la liaison. Utiliser le MENU #09 (ARTS BEEP) en page 61 pour sélectionner cette option en fonction de vos besoins.

Initialisation de l'identifiant en CW

La fonction ARTS™ comprend un identifiant en CW. Quand il est activé, la radio envoie “DE (votre indicatif) K” en code morse toutes les dix minutes quand vous êtes en mode ARTS™.

Pour programmer le CW IDer, utiliser le menu #31 (ID), comme décrit en page 64. Et pour activer le CW IDer, utiliser le menu #18 (CW ID).

EMPLOI DU MODE DIGITAL (SSB/AFSK)

Le FT-817ND donne une capacité étendue de trafic en mode digital sur les bandes HF, VHF, et UHF. L'emploi de l'AFSK (Audio fréquence-Shifted Keying) permet une grande variété de modes de communication. Le menu offre plusieurs choix de plusieurs modes digitaux, qui inclut des décalages BFO personnalisés pour optimiser la bande passante en émission et réception en fonction du mode sélectionné.

Avant de commencer l'activité dans ce mode, Il faut d'abord définir quel mode digital va être utilisé. Pour ce faire, utiliser le menu #26 comme suit (dans cet exemple, nous sommes en RTTY comme mode Digital):

1. Appuyer et maintenir la touche F pendant une seconde pour passer en mode menu.
2. Tourner le bouton SEL pour choisir le menu #26 [DIG MODE].
3. Tourner le bouton DIAL pour choisir "RTTY."
4. Appuyer et maintenir la touche F pendant une seconde pour sauvegarder le nouveau réglage et sortir.

Utiliser cette technique pour initialiser tout type de mode digital.

Emploi du RTTY

Le mode “RTTY” sur le FT-817ND utilise l’injection de porteuse LSB, correspondant aux habitudes de la pratique amateur. Si vous voulez utiliser l’injection de porteuse USB, voir le mode “User” présenté ci-après.

1. Relier votre TNC (Terminal Node Controller) ou votre modem à votre FT-817ND par la Prise DATA du panneau arrière, voir l'illustration.
2. Appuyer sur la touche MODE◀/MODE▶, tant que nécessaire, pour sélectionner le mode DIG (L'icône "DIG" apparaît sur l'afficheur). Bien être certain d'utiliser la ligne "TX Audio" de votre TNC, et non la ligne "FSK Key", pour les data à l'émission.

1. Appuyer sur la touche MODE◀/MODE▶, tant que nécessaire, pour sélectionner le mode DIG (L'icône "DIG" apparaît sur l'afficheur). Vous êtes en mesure maintenant de vous régler sur la bande pour décoder n'importe quel signal RTTY.
2. Si le filtre optionnel YF-122C de 500 Hz a été installé, il peut être utilisé en mode RTTY. Afficher la ligne fonctions 7 [IPO, ATT, NAR], puis appuyer sur la touche C (NAR) pour activer le filtre étroit.
3. Pour initialiser le côté de l'émission, vérifier que l'indicateur est sur ALC. Si ce n'est pas le cas, appuyer sur la touche F key brièvement, puis tourner le bouton SEL pour sélectionner la ligne fonctions 9 [PWR, MTR], puis appuyer sur la touche B (MTR) pour sélectionner ALC.
4. Appuyer et maintenir la touche F pendant 1/2 seconde pour passer en mode MENU, puis tourner le bouton SEL pour atteindre le MENU #25 (DIG MIC).
5. Tout en respectant les instructions du logiciel de votre TNC, passer en émission à partir du clavier de votre ordinateur; la sortie AFSK de votre TNC est envoyée sur la radio. En cours d'émission, contrôler l'indicateur d'ALC; "2 - 3 points" d'ALC doivent être observés. Si ce n'est pas le cas, tourner le bouton DIAL pour ajuster le niveau AFSK et qui doit être pour le FT-817ND de 2-3 points d'ALC. Appuyer et maintenir la touche F pendant une seconde pour sauvegarder le réglage du nouveau niveau AFSK et revenir en mode normal. Vous êtes maintenant prêt pour le trafic RTTY.

Parce que le RTTY est un mode de communication en régime permanent, essayer de faire des transmissions courtes Quand vous êtes, alimentés sur batterie afin de minimisez le courant consommé.

Emploi du PSK31

Deux modes PSK31 sont disponibles, un en injection de porteuse USB et l'autre en injection de porteuse LSB. En BPSK, l'injection importe peu, mais en QPSK les deux stations en liaison doivent être sur le même coté de la bande.

Relier votre FT-817ND à la carte son de votre ordinateur ou à l'interface dédiée.

L'initialisation du mode PSK31 est identique à celle présentée précédemment pour le trafic en RTTY. Comme déjà vu, utiliser le mode "DIG" mode. Cependant, au menu 26, sélectionner PSK31-L (pour une injection de porteuse LSB) ou PSK31-U (pour une injection de porteuse USB). Comme en RTTY, le menu #25 peut être utiliser pour régler le niveau du signal vers l'émetteur. El filtre YF-122C de 500 Hz peut être également utilisé comme décrit précédemment.

EMPLOI DU MODE DIGITAL (SSB/AFSK)

Modes digitaux personnalisables ou "USER"

Le FT-817ND dispose également de deux modes digitaux personnalisables très pratiques, l'un en injection de porteuse USB et l'autre en injection de porteuse LSB, qui peuvent être utilisés en SSTV, Fax, Pactor, et autres modes digitaux.

Voici un exemple d'emploi du mode digital personnalisable pour faire du RTTY en injection de porteuse USB (à l'opposé du mode "RTTY" par défaut):

1. Utiliser le menu #26 pour choisir le mode digital "USER-U."
2. Appuyer sur la touche MODE◀/MODE▶, tant que nécessaire, pour choisir le mode DIG (L'icône "DIG" apparaît sur l'afficheur).
3. Maintenant utiliser le menu #27 pour configurer la réponse bande passante du transceiver Une fois rendu dans le mode menu, tourner le bouton SEL pour choisir le menu #27 (DIG SHIFT), et tourner le bouton DIAL pour régler le décalage BFO souhaité (dépendant des tonalités de votre TNC). La plus haute fréquence habituellement utilisée est aux environs de “+2100”.
4. Finalement, dépendant de ce que vous voulez à l'affichage, vous pouvez programmer un décalage d'affichage à l'aide du menu #24 (DIG DISP). Se souvenir que pour repasser en mode normal il faut appuyer et maintenir la touche F pendant une seconde.
5. Le réglage du niveau du signal AFSK est identique à celui qui a été décrit dans l'emploi du RTTY.

Les modes USER-L et USER-U vous permettent d'opérer dans tous les modes digitaux SSB/AFSK. Noter que les configurations "PSK31" fonctionnent également très bien dans plusieurs situations de mode digital.

MISE EN OEUVRE PACKET (1200/9600 BPS FM)

Le FT-817ND est prévu pour utiliser le mode packet en 1200 bps ou 9600 bps, et l'initialisation ressemble beaucoup à ce qui a été décrit pour les modes basés SSB. Un ajustement séparé du niveau du signal data en entrée est prévu, afin d'optimiser la déviation du signal du mode packet FM et d'avoir un réglage différent et séparé des autres modes digitaux. Les lignes du RX-Data en sortie sont à niveaux constants, et ne sont donc pas affectées par un réglage de l'AF Gain.

1. Relier votre TNC à la prise DATA située sur le panneau arrière du FT-817ND, par rapport à l'illustration noter bien que des branchements différents existent pour le packet à 1200 bps et le packet à 9600 bps.
2. Utiliser le menu #40 (PKT RATE) pour choisir le mode packet souhaité. Une fois que vous êtes entrés dans le menu #40, tourner le bouton DIAL pour choisir la vitesse qui convient “1200” ou “9600” (bps).
3. Appuyer sur la touche MODE◀/MODE▶, tant que nécessaire, pour choisir le mode PKT (L'icône "PKT" apparaît sur l'afficheur).
4. Vous êtes maintenant prêt à recevoir du packet. Si vous êtes en 1200 bps, essayer de vous mettre en relation avec une autre station ou un node; vous pourrez plus facilement trouver le niveau de signal qui vous est nécessaire.
5. Si vous avez des ennuis de connexion dus à un niveau insuffisant ou excessif du signal allant du TNC au FT-817ND, utiliser le menu #39 (PKT MIC) pour régler le niveau. Utiliser le protocole “test” du logiciel sur votre terminal pour envoyer des tonalités d’essai, et ajuster la déviation en tournant le bouton DIAL, qui fait varier le niveau du signal data en entrée sur le modulateur du FT-817ND. Ne pas oublier d’appuyer et de maintenir la touche F pendant une seconde quand les réglages sont finis, pour sauvegarder la valeur du nouveau paramètre du menu #39.

Petite Radio HF: Le réglage de la déviation du packet à 9600 bps est très critique pour obtenir de bons résultats en trafic, et il peut être uniquement réalisé avec un déviatiomètre calibré; le réglage optimum est normalement ±2.75 kHz (±0.25 kHz). En 1200 bps, le réglage du niveau optimum est beaucoup moins « pointu », il peut se situer entre ±2.5 kHz et ±3.5 kHz.

INPUT DC13.8V... GND KEY DATA ACC ANT DATA OUT (1200bps) PTT DATA IN GND DATA OUT (9600bps) Level: 500 mVpp Level: 300 mVpp PTT DATA OUT DATA IN

Pin	Label	Note
1	DATA IN	Maximum Input Lebel40 mV pp @1200 bps1.0 V pp @9600bpsImpedance: 10 kΩ
2	GND	Signal Ground
3	PTT	Ground to Transmit
4	DATA OUT9600 bps	Maximum Output Level: 500 mVppImpedance 10kΩ
5	DATA OUT1200 bps	Maximum Output Level: 300 mVppImpedance 10kΩ
6	SQL	SQL Open: +5VSQL Closed: 0V

ÉMISSION AM

Le FT-817ND utilise une modulation de faible amplitude sur un premier étage de transmission. Cette possibilité est avant tout prévue pour un usage d'urgence, pour un emploi en faible puissance utiliser un mode d'émission réception plus efficace.

Le niveau de porteuse AM est réglé à 1.5 Watt en usine, et ne nécessite aucun réglages ultérieurs. Il est important de se souvenir que dans l'émission AM la puissance est répartie entre la porteuse et les bandes latérales de modulation; ainsi, si une puissance excessive est mise sur la porteuse, il n'y en aura plus assez de disponible pour les bandes latérales.

Le gain micro AM est préréglé en usine à une valeur qui donne le meilleur signal audio possible. Si vous voulez modifier le gain micro AM, utiliser le menu #05 (AM MIC). Voir page 60 pour plus de détails.

TRAFIC EN FRÉQUENCE SPLIT

Ce transceiver permet le trafic en mode split, à l'aide des VFO-A et VFO-B, particulièrement en DX et chaque fois que c'est nécessaire.

L'exemple ci-dessous décrit une situation typique d'emploi du mode split en trafic DX sur 20 mètres, avec une station DX émettant sur 14,025 MHz et écoutant 10 kHz plus haut.

1. Mettre le VFO-A sur 14.035.00 MHz en CW (fréquence d'écoute du DX).
2. Appuyer sur la touche Ⓔ key brièvement, puis tourner le bouton Ⓜ, tant que nécessaire, jusqu'à l'apparition de la ligne fonctions [A/B, A=B, SPL].
3. Appuyer sur la touche A(A/B) brièvement pour choisir VFO-B.
4. Mettre le VFO-B sur 14.025.00 Mhz CW (fréquence d'émission du DX).
5. Appuyer sur la touche C(SPL) brièvement. Le transceiver maintenant émet sur le VFO-A, et reçoit sur le VFO-B. L'icône "S" apparaît sur l'afficheur.
6. Pour se mettre à l'écoute du «pile-up» appelant la station DX (de manière à s'aligner le mieux possible sur la station en QSO avec le DX), Appuyer sur la touche A(A/B) pour inverser les deux VFO. Vous devez être maintenant dans les environs de 14,035 MHz, et vous pouvez vous caler exactement sur la station en QSO avec le DX. Appuyer sur la touche A(A/B) à nouveau pour revenir en réception sur la fréquence de la station DX.
7. Appuyer sur la touche C(SPL) une fois de plus pour sortir du mode split; L'icône "S" disparaît de l'afficheur.

COMPTEUR DE DURÉE D'ÉMISSION

Plus souvent utiliser en FM, le compteur de durée d'émission du l'émetteur (TOT en abréviation anglo-saxonne) est un dispositif qui met l'appareil automatiquement hors de tension après un délai programmé d'émission. Cette fonctionnalité peut être particulièrement utile pour prévenir le risque d'une fermeture accidentelle du PTT générant des interférences pour les autres et un magnifique «pompage» de batterie pour vous. En ajustant bien le délai, cela peut devenir un anti-bavard efficace tout au service, justement, des batteries.

Pour activer le compteur de durée d'émission:

1. Appuyer et maintenir la touche Ⓕ key pendant une seconde pour passer en mode menu.
2. Tourner le bouton SEL pour rappeler le menu #49 (TOT TIME).
3. Le réglage par défaut est “off.” Tourner le bouton DIAL pour programmer un nouveau délai (de 1 minute à 20 minutes).
4. Quand vous avez fait votre choix, appuyer et maintenir la touche F pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

La réception de WeatherFax HF est facile avec le FT-817ND.

1. Avant de commencer, s'assurer que le démodulateur WeatherFax est correctement relié aux broches 5 et 2 de la prise DATA sur le panneau arrière.
2. Mettre le transceiver en mode VFO, et mettre le mode opératoire sur “DIG,” mettre la valeur PSK31-U au menu #26, comme décrit précédemment.
3. Maintenant, mettre la fréquence sur celle de la station qui diffuse les WeatherFax. Noter que, en mode USB, la fréquence qui est affichée réellement est 1.90 kHz en-dessous de la fréquence assigné. Pour une station de diffusion de WeatherFax signalée comme émettant sur 8.682.0 MHz, faites le réglage sur 8.680.1 MHz.
4. Quand l'envoi du WeatherFax commence, plus aucune intervention de l'opérateur n'est nécessaire sur le transceiver. Le niveau audio sur la prise DATA derrière le transceiver est constant, et ne peut être réglé.

Des réglages de détail dans «l’échelle des gris» et dans l’alignement correcte de la trame peuvent être effectués avec l’ordinateur et le logiciel relié à votre démodulateur.

Mise en mémoire rapide

1. Se régler sur le fréquence souhaitée, choisir son mode opératoire et sa largeur de bande. Si vous êtes en FM, ajouter tous les éléments CTCSS/DCS et décalage relais.
2. Appuyer et maintenir la touche V/M jusqu'à l'émission d'un double "beep". Ce signal donne la confirmation auditive que les données ont bien été mises en mémoire rapide.

Appuyer sur la touche A(STO) brièvement en ayant la ligne fonctions 3 [STO, RCL, PMS] affichée permet également de mettre une fréquence en mémoire à rapide.

Rappeler un canal mémoire rapide

1. Appuyer sur la touche F brièvement, puis tourner le bouton SEL, tant que nécessaire, jusqu'à l'apparition de la ligne fonctions3 [STO, RCL, PMS] sur l'afficheur.
2. Appuyer sur la touche B(RCL) brièvement pour rappeler la mémoire rapide (QMB). "QMB" apparaît dans le coin supérieur droit du LCD.
3. Appuyer sur la touche B(RCL) une fois de plus pour retourner sur la fréquence précédente (soit une fréquence VFO ou un canal mémoire).

Si vous tourner le bouton DIAL ou le bouton SEL knob en étant en mode QMB, vous pouvez changer de fréquences comme si vous étiez en mode "VFO". Vous également changer de mode opératoire en appuyant sur la touche MODE◀ ou (▶). Quand cela est fait, l'icône "MTQMB" apparaît sur l'afficheur, où "MT" signifie “mémoire Tuning.” Appuyer sur la touche B(RCL) une fois de plus pour retourner sur la fréquence QMB originale.

UTILISATION DE LA MÉMOIRE SUR LES CANAUX MÉMOIRE "NORMAUX"

Mise en mémoire normale

1. Se régler sur le fréquence souhaitée, choisir son mode opératoire et sa largeur de bande. Si vous êtes en FM, ajouter tous les éléments CTCSS/DCS et décalage relais. Les décalages relais standards (par défaut) ne vous obligent pas à utiliser la technique de la fréquence mémoire “split”, décrite plus loin.
2. Appuyer sur la touche F brièvement, puis tourner le bouton SEL, tant que nécessaire, jusqu'à l'apparition de la ligne fonctions 2 [MW, MC, TAG] sur l'afficheur.
3. Appuyer sur la touche A(MW) brièvement pour passer en mode “mémoire Check”, pour trouver un canal mémoire inutilisé. La fréquence mémorisée (s’il y en a une) dans le canal mémoire courant est affichée.
4. Tourner le bouton SEL pour choisir le numéro de canal mémoire dans lequel vous souhaitez charger les données de la fréquence courante.
5. Appuyer et maintenir la touche A(MW) pendant une seconde jusqu'à l'émission d'un double "beep". Ce signal donne la confirmation auditive que les informations concernant cette fréquence ont bien été mises en mémoire.

Mise en mémoire de fréquence Split

Il est également possible de mémoriser des fréquences “Split”, Comme, par exemple pour pouvoir utiliser un relais qui possède un système de décalage non-standard. Cette procédure peut être également utilisée en trafic DX sur 7 MHz SSB ou autre, etc.

1. Étant en mode VFO, régler la fréquence de réception souhaitée et le mode opératoire.
2. Appuyer sur la touche F brièvement, puis tourner le bouton SEL, tant que nécessaire, jusqu'à l'apparition de la ligne fonctions 2 [MW, MC, TAG] sur l'afficheur.

3. Appuyer sur la touche A(MW) brièvement pour passer en mode “mémoire Check”, pour trouver un canal mémoire inutilisé. La fréquence mémorisée (s’il y en a une) dans le canal mémoire courant est affichée.

4. Tourner le bouton SEL pour choisir le numéro de canal mémoire dans lequel vous souhaitez charger les données de la fréquence courante.

5. Appuyer et maintenir la touche A(MW) pendant une seconde jusqu'à l'émission d'un double "beep". Ce signal donne la confirmation auditive que les informations concernant la fréquence de réception ont bien été mises en mémoire.

6. Maintenant, régler la fréquence d'émission souhaitée et le mode opératoire.

7. Appuyer sur la touche A(MW) brièvement; Ne pas tourner le bouton SEL!

8. Pendant que le “numéro de canal mémoire” clignote, appuyer et maintenir le PTT, et en même temps appuyer et maintenir la touche A (MW) pendant une seconde. L’émission d’un double “beep” confirme que les données de la fréquence d’émission associée sont en mémoire. Vous pouvez à présent relâcher le PTT.

Au point 8 ci-dessus, l'appui sur le PTT ne fait pas passer l'E/R en émission. Il y a envoi tout simplement d'un signal au microprocesseur qui précise qu'une fréquence associée (fréquence d'émission) est chargée dans le même canal que la fréquence de Réception mise en premier.

UTILISATION DE LA MÉMOIRE SUR LES CANAUX MÉMOIRE "NORMAUX"

Rappel d'un canal mémoire

1. Si vous êtes en mode VFO, appuyer une fois sur la touche V/M pour passer en mode “mémoire” (un numéro de canal mémoire “M-nnn” apparaît sur l’afficheur à la place occupée précédemment par “VFOa” ou “VFOb”).
2. Pour choisir un autre canal mémoire, tourner le bouton SEL.
3. Quand vos canaux mémoire sont répartis en Groupes mémoire par le menu #34, il est facile de changer de Groupe mémoire; appuyer sur le bouton SEL brièvement (une lettre désignant un groupe ("a" \~ "j") clignote), tourner alors le bouton SEL pour parcourir les canaux pour trouver un autre groupe. Vous pouvez maintenant appuyer sur le bouton SEL une fois de plus pour restreindre l'accès aux canaux mémoires du nouveau groupe sélectionné.
4. Une fois que vous êtes en train de travailler sur un canal mémoire, vous pouvez sortir de la fréquence originale (comme en mode VFO). Tourner uniquement le bouton DIAL ; L'icône "numéro de canal mémoire" est remplacé par "MTUNE," indiquant que vous êtes passé en mode "mémoire Tuning". Quand vous êtes en mode «mémoire Tuning», si vous trouvez une nouvelle fréquence que vous voulez mettre dans un autre canal mémoire, appuyer juste sur la touche A(A/B) brièvement, choisissez un nouveau canal mémoire par le bouton SEL, puis appuyer et maintenir la touche A(A/B) jusqu'à l'émission du double beep.
5. Pour sortir du mode «Mémoire Tuning», appuyer sur la touche V/M comme suit:

O Une touche sur V/M pour retourner sur votre fréquence mémoire d'origine.

O Une deuxième touche sur V/M vous fait sortir du mode mémoire et repasser en mode VFO (le numéro de canal mémoire est remplace par “VFOa” ou “VFOb”).

Quand on est sur une fréquence mémoire “Split”, une indication spéciale “☐☐” apparaît sur le LCD.

Les données de fréquences contenues dans un canal mémoires peuvent être effacées, si nécessaire, à l'exception du canal "1". La procédure d'effacement n'est pas un effacement total; aussi, si vous avez effacé un canal par erreur, le contenu du canal peut être restauré en suivant la procédure ci après.

1. Presser la touche F brièvement, tourner le bouton SEL jusqu'à faire apparaître la fonction Row 2 [MW, MC, TAG] sur l'afficheur.
2. Presser la touche A (MW) brièvement, tourner le bouton SEL jusqu'à sélectionner le numéro de canal à effacer.
3. Presser la touche B(MC) brièvement. La fréquence affichée disparaît et le numéro de canal clignote.
4. Attendre trois secondes que le numéro de canal arrête de clignoter, les informations sont maintenant “masquées” et ne seront pas accessibles.
5. Pour accéder de nouveau aux données masquées, répéter la procédure ci-dessus. Cependant, si une nouvelle fréquence est enregistrée sur ce canal, toutes les informations précédentes seront définitivement perdues.
6. Le canal Mémoire 1 est employé pour les opérations de Priorité, les informations de fréquence ne peuvent qu'être réécrites sur ce canal (le masquage est impossible).

UTILISATION DES CANAUX MÉMOIRE "HOME"

Quatre canaux spéciaux “Home” accessibles très facilement par une pression de touche sont disponibles, et on peut y mettre généralement les fréquences que l’on utilise le plus souvent. Ces fréquences peuvent être “simplexes” ou en mode fréquence “split”. Ces canaux “Home” sont disponibles en HF (toute fréquence entre 1,8 et 29,7 MHz), 50 MHz, 144 MHz, et 430 MHz.

Ces mémoires peuvent être particulièrement intéressantes pour suivre l'état de la propagation en se mettant à l'écoute de certaines balises par une simple touche, obtenant ainsi très rapidement les conditions de propagation sur une bande.

Mise en mémoire HOME

1. Se régler sur le fréquence souhaitée, choisir son mode opératoire et sa largeur de bande. Si vous êtes en FM, ajouter tous les éléments CTCSS/DCS et décalage relais.
2. Appuyer sur la touche F brièvement, puis tourner le bouton SEL, tant que nécessaire, jusqu'à l'apparition de la ligne fonctions 2 [MW, MC, TAG] sur l'afficheur.
3. Appuyer sur la touche A(MW) brièvement pour passer en mode “mémoire Check”.
4. Appuyer et maintenir la touche HOME pendant une seconde jusqu'à l'émission d'un double "beep". Ce signal donne la confirmation auditive que les informations concernant cette fréquence ont bien été mises en mémoire «Home».
5. Si vous souhaitez mettre une fréquence “Split” dans le canal “Home”, Mémorisez la fréquence en réception en suivant les points 1 à 4 ci-dessus. Maintenant, régler la fréquence d’émission souhaitée et le mode opératoire.
6. Une fois de plus, appuyer sur la touche A(MW) brièvement.
7. Appuyer et maintenir le PTT du microphone; et tout en maintenant le PTT, à nouveau appuyer et maintenir la touche HOME pendant une seconde. Cela met la fréquence d'émission et ses données en mémoire "Home".

Rappel d'un canal HOME

1. Appuyer sur la touche HOME brièvement pour rappeler le canal Home du groupe de bande que vous êtes en train d'opérer (HF, 50 MHz, 144 MHz, ou 430 MHz). L'indication "HOME" apparaît sur l'afficheur.
2. Appuyer sur la touche HOME une fois de plus pour retourner sur le fréquence utilisée précédemment (soit une fréquence VFO soit un canal mémoire).

Libellés Mémoires

Pour mieux se souvenir d'un contenu mémoire, il peut être intéressant de pouvoir la désigner par un libellé alphanumérique significatif. Ceci est très facile à réaliser via le mode menu.

1. Rappeler le canal mémoire sur lequel vous voulez mettre un label.
2. Appuyer et maintenir la touche F pendant une seconde pour passer en mode menu.
3. Tourner le bouton SEL pour rappeler le menu #35 (MEM TAG).
4. Appuyer sur le bouton SEL pour activer le processus programmation d'un libellé.
5. Tourner le bouton DIAL pour sélectionner le premier caractère (nombre, lettre, ou symbole) de la désignation que vous envisagez, puis tourner le bouton SEL vers la droite pour se mettre sur l'emplacement du prochain caractère.
6. A nouveau tourner le bouton DIAL pour choisir le nombre, lettre, ou symbole suivant, puis tourner le bouton SEL vers la droite pour se mettre sur l'emplacement du prochain caractère.
7. Répéter le point 6 autant de fois que nécessaire pour compléter le libellé choisi pour cette mémoire, puis appuyer et maintenir la touche F pendant une seconde pour sauvegarder le libellé et revenir en mode normal.

Étant en mode mémoire, appuyer sur la touche F brièvement, puis tourner le bouton SEL, tant que nécessaire, jusqu'à l'apparition de la ligne fonctions 2 [MW, MC, TAG] sur l'afficheur. Appuyer sur la touche C(TAG) brièvement pour activer la fonction libellé. L'appui répété sur cette touche permet la bascule entre l'affichage de la fréquence et l'affichage du libellé.

Vous pouvez accéder instantanément au menu #35 (MEM TAG) en appuyant et en maintenant la touche C(TAG) pendant une seconde.

Le «Bande-scope» permet de voir l'occupation de la bande 5 canaux en dessus et 5 canaux

en dessous de la fréquence courante en mode VFO (par canal dans ce mode entendez pas de fréquence). Quand le «Bande-scope» est activé, l'afficheur indique la force relative des signaux qui arrivent sur les canaux immédiatement à la fréquence courante.

Deux modes d'action de base sont disponibles sur le «Bande-scope»:

CONT: Dans ce mode, le transceiver balaie de façon continue la bande courante jusqu'à l'arrêt du «bande-scope».

CHK: Dans ce mode, le transceiver balaie la bande courante toutes les 10 secondes.

Initialisation du «Bande-scope»

1. Appuyer et maintenir la touche F pendant une seconde pour passer en mode menu.
2. Tourner le bouton SEL pour choisir le menu #43 (SCOPE).
3. Tourner le DIAL pour choisir le mode de balayage souhaité (voir ci-dessus).
4. Quand vous avez fait votre sélection, appuyer et maintenir la touche F pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Activation du «Bande-scope»

1. Mettre le transceiver en mode VFO sur la bande souhaitée.
2. Appuyer sur la touche F brièvement, puis tourner le bouton SEL, tant que nécessaire, jusqu'à l'apparition de la ligne fonctions 6 [SSM, SCH, ART] sur l'afficheur.
3. Appuyer sur la touche A(SSM) brièvement pour lancer la fonction «Bande-scope».
4. Quand le «Bande-scope» est activé, la force relative des signaux qui arrivent sur les canaux immédiatement à la fréquence courante apparaît sur l'afficheur.
5. Pour désactiver le «Bande-scope», appuyer sur la touche A(SSM) une fois de plus.

La sortie audio du récepteur et le S-mètre sont désactivés quand le «bande-scope» est utilisé.

La fonctionnalité recherche dynamique (Smart Search™) mémorise automatiquement toutes les fréquences actives qu'elle trouve en parco Smart Search™ he dynamique (Smart Search™) est activée, le transceiver recherche rapidement au dessus de la fréquence courante, mettant en mémoire les fréquences actives comme elles viennent (sans même s'arrêter brièvement). Ces fréquences sont mises dans une banque mémoires spéciale «Smart Search» de 50 Mémoires. Cette fonction est disponible en mode FM et AM.

La fonctionnalité recherche dynamique (Smart Search ^TM ) est particulièrement utile lors de déplacements, car cela donne la possibilité de charger rapidement les fréquences de relais actifs dans la région sans avoir à consulter le tableau des relais.

1. Mettre le bouton SQL/RF juste sur le point de disparition du bruit de fond. Le réglage type pour une bonne recherche dynamique est la position midi ou juste un «poils» plus à droite.
2. Mettre le VFO sur la fréquence à partir de laquelle sera lancée la recherche dynamique (cette fonction est uniquement disponible en mode VFO).
3. Appuyer sur la touche F brièvement, puis tourner le bouton SEL, tant que nécessaire, jusqu'à l'apparition de la ligne fonctions 6 [SSM, SCH, ART] sur l'afficheur.
4. Maintenant appuyer sur la touche B(SCH) brièvement; l'indication "SRCH" apparaît sur le LCD et clignote, et le transceiver est balayé en mode croissant sur la bande courante, chargeant au passage les fréquences sur lesquelles un signal suffisamment fort pour ouvrir le squelch est rencontré.
5. Tous les canaux (leur fréquence) actifs (jusqu'à 50) seront chargés en mémoires «Smart Search™». Que les 50 Mémoires soient toutes remplies ou pas la recherche s'arrête au bout d'un balayage.
6. Maintenant vous pouvez tourner le bouton SEL pour sélectionner les mémoires Smart Search™ qui viennent justes d'être renseignées. Si vous trouvez des fréquences que vous voulez conserver en mémoire «normale», suivre uniquement la procédure précédente; surtout ne pas appuyer la touche B(SCH) quand vous faites le chargement mémoires, car cette commande désactive le mode Smart Search™ (voir point 7).
7. Pour désactiver le mode Smart Search™, appuyer sur la touche B(SCH) brièvement.

Les mémoires Smart Search™ sont également appelées mémoires “soft”; elles sont perdues dés que vous initialisez un nouveau balayage Smart Search™ sur la bandes.

EMPLOI DE LA RECHERCHE AUTOMATIQUE «SCANNING»

Ce transceiver dispose de nombreuses possibilités de «scanning». Que vous soyez en mode VFO ou dans un des modes mémoire, l'utilisation du «scanning» est fondamentalement identique dans tous les types de configuration, avec les quelques différences suivantes:

En mode VFO, le «scanning» effectue un balayage croissant ou décroissant de la bande courante faisant un pause ou s'arrêtant sur un signal rencontré;
En mode mémoire, le «scanner» peut faire une recherche sur des mémoires programmées et éviter des mémoires préalablement marquées;
En mode (PMS) c'est à dire en recherche programmée, le «scanner» balaie une bande dont les limites ont été fixées par l'utilisateur.

Emploi du «scanning»

1. Mettre le bouton SQL/RF juste sur le point de disparition du bruit de fond. Le réglage type pour une bonne recherche dynamique est la position midi ou juste un «poils» plus à droite.
2. Mettre le transceiver dans la configuration correspondant au mode de «scan» que vous voulez faire (VFO ou mémoire; le PMS sera décrit plus loin).
3. Appuyer sur la touche F brièvement, puis tourner le bouton SEL, tant que nécessaire, jusqu'à l'apparition de la ligne fonctions [SCN, PRI, DW].
4. Appuyer sur la touche A(SCN) brièvement pour lancer le «scan» vers le haut (en fréquences croissantes ou en numéro de canal mémoire croissant).
5. Tourner le bouton DIAL ou le bouton SEL vers la gauche pour inverser le sans de la recherche automatique.
6. Le «scanner» va donc effectuer sa recherche dans la direction indiquée jusqu'au moment ou il trouve un signal. Quand ce signal capable d'ouvrir le squelch est rencontré, en modes FM/AM, le «scanner» s'arrête jusqu'à ce que le signal disparaisse (à la fin de la transmission de l'autre station), à ce moment le «scanning» reprend. Pendant tout le temps du mode "Pause", le point décimal de la fréquence affichée clignote. Voir "Choix de reprise de scan" en page 53 pour plus de détails sur la manière de personnaliser la reprise de scan. Dans les modes SSB/CW, le «scanner» ralentit (mais ne s'arrête pas).
7. Appuyer sur le PTT du microphone pour quitter le mode «scanning».

Vous pouvez appuyer et maintenir l'un des touches [UP] ou [DWN] du microphone pour 1/2 seconde pour lancer le «scanning» dans la direction correspondant à la touche appuyée, si le paramètre du menu #37 (MIC SCAN) est mis sur “ON.”

Programmation des mémoires à éviter en «scanning» (mode mémoire uniquement)

Parmi les mémoires que vous avez renseigné, certaines ne sont pas utiles à «scanner» comme par exemple les stations de radio diffusion ( qui sont en émission permanente) et qui génèrent des arrêts inutiles à la recherche. Il est donc souhaitable d’éviter ces mémoires.

Pour enlever un canal à une boucle de recherche:

1. Appuyer sur la touche F brièvement, puis tourner le bouton SEL, tant que nécessaire, jusqu'à l'apparition de la ligne fonctions 2 [MW, MC, TAG] sur l'afficheur.

2. Rappeler le canal mémoire à éviter.

3. Appuyer sur la touche B(MC) brièvement. Le “tiret” du numéro de canal mémoire devient un “point”; et cela signifie que ce canal ne sera plus «scanné».

4. Répéter les points 2 et 3 autant de fois que nécessaire pour enlever tous les canaux que vous souhaitez soustraire à la recherche automatique.

5. Lancer le «scanning» mémoire; vous pouvez voir que les canaux marqués ne sont pas inclus dans la boucle de recherche.

6. Appuyer sur le PTT pour arrêter le «scan»; vous pouvez maintenant utiliser le bouton SEL pour parcourir les canaux pas à pas manuellement et vous pouvez remarquer que les canaux marqués sont accessibles et peuvent être manuellement rappelés.

7. Vous pouvez réactiver un canal précédemment marqué en le sélectionnant manuellement, puis en appuyant sur la touche B(MC) brièvement de telle manière que le “point” redevienne un “tiret”.

L'utilisation du «scanning» implique l'emploi du squelch. Le transceiver fait en sorte que l'ouverture du squelch correspond à un signal que vous souhaitez entendre.

Une fois que le «scan» s'arrête, le transceiver reste sur le signal et garde la fréquence verrouillée pendant cinq secondes (temps de pause par défaut). Ensuite, le «scanning» reprend que la station en émission ait fini ou pas sa transmission. Le délai de reprise du «scan» peut être mis à 3/5/10 secondes, ou off (dans ce cas le «scan» ne reprends que sur commande) via le menu #41 (RESUME); voir page 66 pour plus de détails.

Emploi de la recherche programmée (PMS)

Pour limiter le «scanning» (ou le réglage) dans une bande particulière de fréquence, vous pouvez utiliser la recherche programmée (PMS), qui repose sur une paire de mémoires particulières (“M-PL” et “M-PU”). La fonction PMS peut vous servir à rester dans une sous-bande particulière qui correspond à votre classe de licence Amateur.

L'initialisation de la fonction (PMS) est facile;

1. Mettre la fréquence inférieure et la fréquence supérieure de la plage de fréquence envisagée respectivement dans la mémoire “M-PL” et dans la mémoire “M-PU”.
2. Appuyer sur la touche F brièvement, puis tourner le bouton SEL, tant que nécessaire, jusqu'à l'apparition de la ligne fonctions 3 [STO, RCL, PMS] sur l'afficheur.
3. Appuyer sur la touche C(PMS). L'indication "PMS" apparaît dans le coin supérieur droit du LCD, signifiant que la fonction PMS est activée. Le réglage et le « scanning » ne sont uniquement possible que dans la plage de fréquence encadrée par les valeurs de la paires de mémoires PMS.

exemple: Limitation du réglage et du «scan» dans la bande 144,3 - 146,0 MHz

1. Appuyer sur la touche V/M, si nécessaire, pour se mettre en mode VFO. Régler le bouton SEL ou le bouton DIAL sur 144,300 MHz.
2. Appuyer sur la touche F brièvement, puis tourner le bouton SEL, tant que nécessaire, jusqu'à l'apparition de la ligne fonctions 2 [MW, MC, TAG] sur l'afficheur.
3. Appuyer sur la touche A(MW) brièvement, puis tourner le bouton SEL pour choisir le canal mémoire “M-PL.”
4. Appuyer et maintenir la touche A(MW) pendant une seconde pour écrire la fréquence du VFO dans “M-PL.”
5. Maintenant, régler le bouton SEL ou le bouton DIAL sur 146,000 MHz.
6. Appuyer sur la touche A(MW) brièvement, puis tourner le bouton SEL pour choisir le canal mémoire “M-PU.”
7. Appuyer et maintenir la touche A(MW) pendant une seconde pour écrire la fréquence du VFO dans “M-PU.”
8. Appuyer sur la touche F brièvement, puis tourner le bouton SEL d'un click vers la droite pour rappeler la ligne fonctions 3 [STO, RCL, PMS].
9. Appuyer sur la touche C(PMS) brièvement. Le réglage et le «scan» sont maintenant limités dans la plage de fréquences 144,3 - 146.0 MHz jusqu'au moment où vous appuyez sur la touche V/M pour revenir en mode mémoire ou VFO.

NOTE

La résolution en fréquence de ces sous-bandes est résolution 100 kHz, alors que la résolution en mode mémoire est le pas de fréquence courant. Ce qui donne pour résultat dans notre exemple, que les fréquences limites mises dans (M-PL et M-PU) sont toutes deux arrondies aux 100 kHz inférieurs les plus proches. Cependant, dans l'exemple du dessus, toute fréquence comprise entre 144,300 et 144.399 Mhz, prise comme limite inférieure aurait donné “144.300 MHz” dans la mémoire M-PL.

EMPLOI DE LA DOUBLE VEILLE «DUAL WATCH»

La double veille ressemble, par bien des aspects, au «scanning». En double veille, cependant, le transceiver (squelché) est sur la fréquence du VFO-A et va vérifier périodiquement s'il y a de l'activité sur la fréquence VFO-B (ou vice-versa). Voici un exemple d'emploi: se mettre (en VFO-A) à l'écoute de stations DX sur 50.110 MHz, en mesure de répondre à «appel général...» d'une station DX sur cette fréquence, tout en surveillant les informations des stations qui sur 28.885 MHz (à mettre sur le VFO-B) signalant les ouvertures sur 6 mètres.

Pour activer la double veille:

1. Préparer les émissions réceptions sur le VFO-A, en établissant la fréquence primaire. Préparer ensuite la fréquence à veiller sur le VFO-B.
2. Repasser en VFO-A, puis tourner le bouton SQL/RF jusqu'au point de disparition du bruit de fond.
3. Appuyer sur la touche F brièvement, puis tourner le bouton SEL, tant que nécessaire, jusqu'à l'apparition de la ligne fonctions 5 [SCN, PRI, DW] sur l'afficheur.
4. Appuyer sur la touche C(DW) brièvement pour activer la double veille (L'icône "DW" apparaît sur le coin inférieur gauche du LCD.
5. Le transceiver est toujours à l'écoute (squelché) sur la fréquence courante (VFO-A), mais toutes les cinq secondes il y a une commutation brève sur la fréquence du VFO-B.
6. Si une station est détectée sur la fréquence du VFO-B, le transceiver fait une pause sur la fréquence du VFO-B (Le point décimal de cette fréquence clignote).
7. Appuyer sur la touche C(DW) à nouveau pour annuler la double veille (L'icône "DW" disparaît).

Noter que l'appui sur le PTT du microphone ne permet pas d'annuler la double veille.

Le système menu permet de personnaliser une grande variété de paramètres qui concernent à la fois les performances et l'emploi de l'appareil. Une fois que ce parentérale à été fait dans les phases d'initialisation et après une courte durée d'affinage et de précision dans les options prises, il n'y a plus à remettre les mains dedans en utilisation courante. Il n'y donc pas à s'effrayer dans l'emploi d'un système de menu.

Emploi du menu

1. Appuyer et maintenir la touche F pendant une seconde fait apparaître sur l'afficheur le n° de menu et un titre abrégé pour ce n° de menu.
2. Tourner le bouton SEL pour choisir le n° de menu auquel vous voulez accéder.
3. Quand vous avez choisi le numéro de menu désiré, tourner le bouton DIAL pour changer le paramètre de la ligne menu considérée (valeur ou condition).
4. Quand vous avez terminé, Appuyer et maintenir la touche F pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

(1) Au point (3) ci-dessus, si vous appuyez sur la touche HOME brièvement, il y a pour la ligne menu concernée remise des valeurs par défaut usine.

(2) Au point (4) ci-dessus, si vous appuyez sur la touche C brièvement, vous revenez en mode normal sans sauvegarder les nouveaux réglages.

Menu Item		Function	Available Values	Default
01	144 ARS	Active/désactive le décalage relais automatique sur la bande 144 MHz.	OFF/ON	× 1
02	430 ARS	Active/désactive le décalage relais automatique sur la bande 430 MHz.	OFF/ON	× 1
03	9600 MIC	Règle le niveau d’audio en entrée venant du TNC 9600 bps Packet.	0 ~ 100	50
04	AM&FM DL	Valide/verrouille le bouton DIAL dans les en mode AM et FM.	ENABLE/DISABLE	DISABLE
05	AM MIC	règle le le niveau de gain du microphone en mode AM.	0 ~ 100	50
06	AM STEP	Sélectionne le pas de fréquence du bouton SEL en mode AM.	2.5/5/9/10/12.5/25kHz	× 1
07	ANTENNA	Sélectionne la prise antenne à utiliser pour chaque bande (HF/50/144/430 MHz).	FRONT/REAR	× 1
08	APO TIME	Sélectionne le délai d’extinction automatique.	OFF/1h ~ 6h	OFF
09	ARTS BEEP	Sélectionne le mode beep en ARTS.	OFF/RANGE/ALL	RANGE
10	BACKLIGHT	Sélectionne le mode éclairage du LCD.	OFF/ON/AUTO	AUTO
11	BATT-CHG	Sélectionne le temps de charge batterie.	6/8/10 h (hours)	8 h
12	BEEP FREQ	Sélectionne la fréquence du beep.	440/880 Hz	880 Hz
13	BEEP VOL	Sélectionne le volume du beep.	0 ~ 100	50
14	CAT RATE	Règle la vitesse du système CAT sur l’E/R.	4800/9600/38400 bps	4800 bps
15	COLOR	Sélectionne la couleur de l’éclairage du LCD.	COLOR1 (Blue)/COLOR2 (Amber)	COLOR1
16	CONTRAST	Règle le niveau de contraste de l’afficheur.	1 ~ 12	5
17	CW DELAY	Temps de retombée du pseudo-VOX CW en semi-break-in.	10 ~ 500 msec	250 msec
18	CW ID	active/désactive l’identifiant CW en mode ARTS.	OFF/ON	OFF
19	CW PADDLE	Sélectionne le branchement des palettes du manipulateur.	NORMAL/REVERSE	NORMAL
20	CW PITCH	Règle la tonalité de l’écoute locale CW, le décalage en fréquence du BFO, et la fréquence centrale du filtre CW.	300 ~ 1000 Hz	700 Hz
21	CW SPEED	Permet de régler la vitesse du manipulateur électronique interne.	4wpm ~ 60 wpm/20cpm ~ 300 cpm	12 wpm(60 cpm)
22	CW WEIGHT	Règle le ratio trait/point du manipulateur électronique interne.	1:2.5 ~ 1:4.5	1:3.0
23	DCS CODE	met le code DCS.	104 Std DCS codes	023
24	DIG DISP	Définit le décalage de la fréquence affichée en mode DIG (USER-L or USER-U).	-3000 ~ +3000 Hz	0 Hz
25	DIG MIC	Règle le niveau d’audio en entrée venant du terminal (comme un TNC ou une carte son pour le PSK-31) en mode DIG (Digital).	0 ~ 100	50
26	DIG MODE	Sélectionne le mode et la bande latérale (quand c’est applicable) en mode DIG (Digital).	RTTY/PSK31-L/PSK31-U/USER-L/USER-U	RTTY
27	DIG SHIFT	Définit le décalage porteuse en mode DIG (USER-L or USER-U).	-3000 ~ +3000 Hz	0 Hz
28	EMERGENCY	Version US uniquement.	OFF/ON	OFF
29	FM MIC	Règle le niveau de gain du microphone en mode FM.	0 ~ 100	50
30	FM STEP	Sélectionne le pas de réglage du bouton SEL en mode FM.	5/6.25/10/12.5/15/20/25/50 kHz	× 2
31	ID	Charge votre indicatif dans l’identifiant CW. 8 caractères peuvent être mis.	–	YAESU
32	LOCK MODE	Sélectionne l’étendue du verrouillage de la touche LOCK	DIAL/FREQ/PANEL	DIAL
33	MAIN STEP	règle la vitesse de réglage du DIAL	FINE/COARSE	FINE
34	MEM GROUP	Active/désactive le groupage mémoire	OFF/ON	OFF
35	MEM TAG	Attache un libellé à un canal mémoire.Jusqu’à 8 caractères peuvent être utilisés.	–	–

EMPLOI DU SYSTÉME DE MENU

Menu Item		Function	Available Values	Default
36	MIC KEY	Active/désactive ma manipulation CW par les touches [UP]/[DWN] du microphone.	OFF/ON	OFF
37	MIC SCAN	Active/désactive le «scanning» par les touches [UP]/[DWN] du microphone.	OFF/ON	ON
38	OP FILTER	valide l'installation du filtre optionnel (CW ou SSB).	OFF/SSB/CW	OFF
39	PKT MIC	Règle le niveau d'audio en entrée venant du TNC en packet 1200 bps	0 ~ 100	50
40	PKT RATE	Règle le transceiver à la vitesse packet utilisée.	1200/9600 bps	1200 bps
41	RESUME	Règle le délai de reprise du «scanning».	OFF/3/5/10 seconds	5 sec
42	RPT SHIFT	Règle l'importance du décalage relais.	0 ~ 99.99 MHz	× 2
43	SCOPE	Sélectionne le mode du «Bande-scope».	CONT/CHK	CONT
44	SIDETONE	Règle le niveau de l'écoute locale CW.	0 ~ 100	50
45	SQL/RF-G	Sélectionne la configuration du bouton (SQL/RF)	RF-GAIN/SQL	× 1
46	SSB MIC	Règle le niveau de gain du microphone en mode SSB.	0 ~ 100	50
47	SSB STEP	Sélectionne le pas de réglage du bouton (SEL) en mode SSB.	1/2.5/5 kHz	2.5 kHz
48	TONE FREQ	Choix de la tonalité CTCSS.	50 Std CTCSS tones	88.5 Hz
49	TOT TIME	Sélectionne le délai d'extinction automatique.	OFF/1 ~ 20 min	OFF
50	VOX DELAY	Règle le “délai de retombée” du VOX.	100 ~ 2500 msec	500 msec
51	VOX GAIN	Règle le gain du VOX.	1 ~ 100	50
52	EXTEND	Active/Désactive l'extension de menus (#53 ~ #57).	OFF/ON	OFF
53	DCS INV	Sélectionne “Normal” ou “Inversé” pour le codage DCS.	Tn-Rn/Tn-Riv/Tiv-Rn/Tiv-Riv	Tn-Rn
54	R LSB CAR	Règle le point carrier Rx en LSB.	-300 ~ +300 Hz	0 Hz
55	R USB CAR	Règle le point carrier Rx en USB.	-300 ~ +300 Hz	0 Hz
56	T LSB CAR	Règle le point carrier Tx en LSB.	-300 ~ +300 Hz	0 Hz
57	T USB CAR	Règle le point carrier Tx en USB	-300 ~ +300 Hz	0 Hz

※1: Dépend de la version de l'émetteur récepteur.
※2: Dépend de la bande de férquence et version de l'émetteur récepteur.

EMPLOI DU SYSTÉME DE MENU

Menu 01 [144 ARS]

Fonction: Active/désactive le décalage relais automatique sur la bande 144 MHz.

Valeurs disponibles: OFF/ON

Défaut: ON (dépend de la version du transceiver)

Menu 02 [430 ARS]

Fonction: Active/désactive le décalage relais automatique sur la bande 430 MHz.

Valeurs disponibles: OFF/ON

Défaut: ON (dépend de la version du transceiver)

Menu 03 [9600MIC]

Fonction: Règle le niveau d'audio en entrée venant du TNC 9600 bps Packet

Valeurs disponibles: 0 \~ 100

Défaut: 50

Menu 04 [AM&FM DL]

Fonction: Valide/verrouille le bouton DIAL dans les modes AM et FM.

Valeurs disponibles: ENABLE/DISABLE

Défaut: DISABLE

Menu 05 [AM MIC]

Fonction: règle le le niveau de gain du microphone en mode AM.

Valeurs disponibles: 0 \~ 100

Défaut: 50

Menu 06 [AM STEP]

Fonction: Sélectionne le pas de fréquence du bouton SEL en mode AM.

Valeurs disponibles: 2.5/5/9/10/12.5/25kHz

Défaut: 5 kHz (dépend de la version du transceiver)

Menu 07 [ANTENNA]

Fonction: Sélectionne la prise antenne à utiliser pour chaque bande (HF/50/144/430).

Valeurs disponibles: FRONT/REAR

Défaut: HF: REAR, 50/144/430 MHz: FRONT

Menu 08 [APO]

Fonction: Sélectionne le délai d'extinction automatique.

Valeurs disponibles: OFF/1h \~ 6h

Défaut: OFF

Menu 09 [ARTS BEEP]

Fonction: Sélectionne le mode beep en ARTS.

Valeurs disponibles: OFF/RANGE/ALL

Défaut: RANGE

OFF: pas d'alerte sonore; vous devez regarder votre affichage pour avoir le status ARTS.

RANGE: Un beep sonore aigu retentit quand l'E/R détecte la première fois que vous êtes dans la plage de liaison, et un beep sonore plus grave quand l'autre station sort de la plage de liaison.

ALL: Un beep sonore aigu retentit à chaque arrivée de la trame d'identification de l'autre station, et un beep sonore plus grave résonne une seule fois quand l'autre station sort de la plage de liaison.

Menu 10 [BACKLIGHT]

Fonction: Sélectionne le mode éclairage du LCD.

Valeurs disponibles: OFF/ON/AUTO

Défaut: AUTO

OFF: Désactive l'éclairage du LCD.

ON: Met l'éclairage du LCD continuellement.

AUTO: Met l'éclairage du LCD pendant 5 secondes quand on appuie sur une touche.

Menu 11 [BATT-CHG]

Fonction: Sélectionne le temps de charge batterie.

Valeurs disponibles: 6/8/10 h (heures)

Défaut: 8 h

Menu 12 [BEEP FREQ]

Fonction: Sélectionne la fréquence du beep.

Valeurs disponibles: 440/880 Hz

Défaut: 880 Hz

Menu 13 [BEEP VOL]

Fonction: Sélectionne le volume du beep.

Valeurs disponibles: 0 \~ 100

Défaut: 50

Menu 14 [CAT RATE]

Fonction: Règle la vitesse du système CAT sur l'E/R.

Valeurs disponibles: 4800/9600/38400 bps

Défaut: 4800 bps

EMPLOI DU SYSTÉME DE MENU

Menu 15 [COLOR]

Fonction: Sélectionne la couleur de l'éclairage du LCD.

Valeurs disponibles: COLOR1(Bleu)/COLOR2(Ambre)

Défaut: COLOR(Bleu)

Menu 16 [CONTRAST]

Fonction: Règle le niveau de contraste de l'afficheur.

Valeurs disponibles: 1 \~ 12

Défaut: 5

Menu 17 [CW DELAY]

Fonction: Temps de retombée du pseudo-VOX CW en semi-break-in.

Valeurs disponibles: 10 \~ 500 msec

Défaut: 250 msec

Le temps de retombée peut être régler au pas de 10 msec. Un délai suffisamment long est préférable si vous avez une manipulation «aérée»

Menu 18 [CW ID]

Fonction: active/désactive l'identifiant CW en mode ARTS.

Valeurs disponibles: OFF/ON

Défaut: OFF

Menu 19 [CW PADDLE]

Fonction: Sélectionne le branchement des palettes du manipulateur.

Valeurs disponibles: NORMAL/REVERSE

Défaut: NORMAL

NORMAL: Branchement normal des palettes du manipulateur. La broche “d”extrémité” recoit la connexion points, et la broche “anneau” reçoit la connexion traits.

REVERSE: Branchement inversé des palettes du manipulateur. La broche “d”extrémité” reçoit la connexion traits, et la broche “anneau” reçoit la connexion points.

Menu 20 [CW PITCH]

Fonction: Règle la tonalité de l'écoute locale CW, le décalage en fréquence du BFO, et la fréquence centrale du filtre CW.

Valeurs disponibles: 300 \~ 1000 Hz

Défaut: 700 Hz

La tonalité CW peut être ajustée par pas de 50 Hz.

Menu 21 [CW SPEED]

Fonction: Permet de régler la vitesse du manipulateur électronique interne.

Valeurs disponibles: 4wpm \~ 60 wpm/20cpm \~ 300 cpm

Défaut: 12 wpm (60 cpm)

Vous pouvez régler la vitesse selon deux unité de mesure (wpm:mots/minute; cpm: aractères/minute). Pour changer d'unité appuyer juste sur le bouton SEL.

Menu 22 [CW WEIGHT]

Fonction: Règle le ratio trait/point du manipulateur électronique interne.

Valeurs disponibles: 1:2.5 \~ 1:4.5

Défaut: 1:3.0

Menu 23 [DCS CODE]

Fonction: met le code DCS.

Valeurs disponibles: 104 codes DCS standards

Défaut: 023

Menu 24 [DIG DISP]

Fonction: Définit le décalage de la fréquence affichée en mode DIG (USER-L or USER-U)

Valeurs disponibles: -3000 \~ +3000 Hz

Défaut: 0 Hz

Menu 25 [DIG MIC]

DCS CODE
023	025	026	031	032	036	043	047	051	053
054	065	071	072	073	074	114	115	116	122
125	131	132	134	143	145	152	155	156	162
165	172	174	205	212	223	225	226	243	244
245	246	251	252	255	261	263	265	266	271
274	306	311	315	325	331	332	343	346	351
356	364	365	371	411	412	413	423	431	432
445	446	452	454	455	462	464	465	466	503
506	516	523	526	532	546	565	606	612	624
627	631	632	654	662	664	703	712	723	731
732	734	743	754	-	-	-	-	-	-

Fonction: Règle le niveau d'audio en entrée venant du terminal (comme un TNC ou une carte son pour le PSK-31) en mode DIG (Digital)

Valeurs disponibles: 0 \~ 100

Défaut: 50

Menu 26 [DIG MODE]

Fonction: Sélectionne le mode et la bande latérale (quand c'est applicable) en mode DIG (Digital).

Valeurs disponibles: RTTY/PSK31-L/PSK31-U/USER-L/USER-U

Défaut: RTTY

RTTY: AFSK RTTY en mode LSB

PSK31-L: PSK-31en mode LSB

PSK31-U:PSK-31en mode USB

USER-L: Programmé par l'utilisateur opération basée en mode LSB

USER-U: Programmé par l'utilisateur opération basée en mode USB

Dans les modes USER-L et USER-U, vous pouvez définir le décalage fréquence affichée et le décalage de fréquence porteuse par le carrier Menu #24 (DIG DISP) et le menu #27 (DIG SHIFT).

Menu 27 [DIG SHIFT]

Fonction: Définit le décalage porteuse en mode DIG (USER-L or USER-U).

Valeurs disponibles: -3000 \~ +3000 Hz

Défaut: 0 Hz

Menu 28 [EMERGENCY]

Version US uniquement

Menu 29 [FM MIC]

Fonction: Règle le niveau de gain du microphone en mode FM.

Valeurs disponibles: 0 \~ 100

Défaut: 50

Menu 30 [FM STEP]

Fonction: Sélectionne le pas de réglage du bouton SEL en mode FM.

Valeurs disponibles: 5/6.25/10/12.5/15/20/25/50 kHz

Défaut: 5 kHz (fonction de la bande et de la version du transceiver)

Menu 31 [ID]

Fonction: Charge votre indicatif dans l'identifiant CW. 8 caractères peuvent être mis.

La procédure est la suivante:

1. Appuyer sur le bouton SEL brièvement pour lancer le chargement de l'indicatif (un "souligné" apparaît à l'emplacement du premier caractères de l'indicatif).
2. Tourner le bouton DIAL pour sélectionner le premier lettre/chiffre de votre indicatif, puis tourner le bouton SEL d'un click à droite pour sauver le premier lettre/chiffre et se déplacer vers la position suivante.
3. Répéter le point précédent autant de fois que nécessaire pour compléter votre indicatif
4. Appuyer sur le bouton SEL pour sauvegarder votre saisie et sortir.

Défaut: YAESU

Menu 32 [LOCK MODE]

Fonction: Sélectionne l'étendue du verrouillage de la touche LOCK

Valeurs disponibles: DIAL/FREQ./PANEL

Défaut: DIAL

DIAL: verrouille le DIAL uniquement

FREQ.: verrouille les touches et boutons de la face permettant de régler la fréquence (comme les touches BAND(UP)/(BAND(DWN)), les touches A(A/B), etc.)

PANEL: verrouille toutes les touches et boutons du panneau avant (sauf les touches PWR et LOCK).

Menu 33 [MAIN STEP]

Fonction: règle la vitesse de réglage du DIAL.

Valeurs disponibles: FINE/COARSE

Défaut: FINE

Il y a le choix entre deux vitesses. L'option "COARSE" double la vitesse de réglage par rapport à la valeur par défaut.

Menu 34 [MEM GROUP]

Fonction: Active/désactive le groupage mémoire

Valeurs disponibles: OFF/ON

Défaut: OFF

Quand ce menu est à “ON,” les 200 canaux mémoires “standard” sont répartis en 10 groupes de 20 canaux mémoires.

Menu 35 [MEM TAG]

Fonction: Attache un libellé à un canal mémoire. Jusqu'à 8 caractères peuvent être utilisés. La procédure est la suivante:

1. Rappeler le canal mémoire auquel vous voulez ajouter un libellé.
2. Rappeler ce menu [menu #35 (MEM TAG)].
3. Appuyer sur le bouton SEL brièvement pour lancer le chargement du libellé. (un souligné apparaît en dessous du premier caractère).
4. Tourner le bouton DIAL pour sélectionner le premier caractère (nombre, lettre, ou symbole) du nom que vous voulez saisir, puis tourner le bouton SEL vers la droite pour se mettre sur l'emplacement du caractère suivant.
5. A nouveau tourner le bouton DIAL pour sélectionner le nombre, lettre, ou symbole suivant, puis tourner le bouton SEL vers la droite pour se mettre sur l'emplacement du caractère suivant.
6. Répéter le point 5 autant de fois que nécessaire pour compléter le libellé pour la mémoire.
7. Appuyer sur le bouton SEL pour sauvegarder le libellé et sortir.

Menu 36 [MIC KEY]

Fonction: Active/désactive ma manipulation CW par les touches [UP]/[DWN] du microphone.

Valeurs disponibles: OFF/ON

Défaut: OFF

Quand ce menu est à “ON,” l’appui sur la touche [UP] du micro envoie un “point” et l’appui sur la touche [DWN] du microphone envoie un “trait” (quand le manipulateur électronique interne est en fonction).

Menu 37 [MIC SCAN]

Fonction: Active/désactive le «scanning» par les touches [UP]/[DWN] du microphone.

Valeurs disponibles: OFF/ON

Défaut: ON

EMPLOI DU SYSTÉME DE MENU

Menu 38 [OP FILTER]

Fonction: valide l'installation du filtre optionnel (CW ou SSB).

Valeurs disponibles: OFF/SSB/CW

Défaut: OFF

Après l'installation physique d'un filtre optionnel, ce menu permet de définir au signal le chemin qu'il doit suivre en fonction du filtre installé.

Menu 39 [PKT MIC]

Fonction: Règle le niveau d'audio en entrée venant du TNC en packet 1200 bps.

Valeurs disponibles: 0 \~ 100

Défaut: 50

Menu 40 [PKT RATE]

Fonction: Règle le transceiver à la vitesse packet utilisée.

Valeurs disponibles: 1200/9600 bps

Défaut: 1200 bps

Menu 41 [RESUME]

Fonction: Règle le délai de reprise du «scanning».

Valeurs disponibles: OFF/3/5/10 secondes

Défaut: 5 sec

Quand ce menu est à “OFF,” le «scanner» s’arrête et attend un appui sur la touche SCAN (ou une des touches [UP]/[DWN] du microphone).

Menu 42 [RPT SHIFT]

Fonction: Règle l'importance du décalage relais.

Valeurs disponibles: 0 \~ 99,99 MHz

Défaut: Dépend de la version du transceiver, et de la bande utilisée.

Chaque décalage relais est réglé indépendamment par bande (HF/50/144/430).

Menu 43 [SCOPE]

Fonction: Sélectionne le mode du «Bande-scope».

Valeurs disponibles: CONT/CHK

Défaut: CONT

CONT: Le balayage du «Bande-scope» est continu.

CHK: Le balayage du «Bande-scope» se fait toutes les 10 secondes.

Menu 44 [SIDETONE]

Fonction: Règle le niveau de l'écoute locale CW.

Valeurs disponibles: 0 \~ 100

Défaut: 50

Menu 45 [SQL/RF-G]

Fonction: Sélectionne la configuration du bouton SQL/RF.

Valeurs disponibles: RF-GAIN/SQL

Défaut: Dépend de la version du transceiver

Menu 46 [SIDETONE]

Fonction: Règle le niveau de gain du microphone en mode SSB.

Valeurs disponibles: 0 \~ 100

Défaut: 50

Menu 47 [SSB STEP]

Fonction: Sélectionne le pas de réglage du bouton SEL en mode SSB.

Valeurs disponibles: 1 / 2,5 / 5 kHz

Défaut: 2.5 kHz

Menu 48 [TONE FREQ]

Fonction: Choix de la tonalité CTCSS.

Valeurs disponibles: 50 tonalités CTCSS Standard.

Défaut: 88,5 Hz

Menu 49 [TOT TIME]

Fonction: Sélectionne le délai d'extinction automatique.

Valeurs disponibles: OFF/1 \~ 20 min

Défaut: OFF

Menu 50 [VOX DELAY]

Fonction: Règle le “délai de retombée” du VOX.

Valeurs disponibles: 100 \~ 2500 msec

Défaut: 500 msec

Menu 51 [VOX GAIN]

Fonction: Règle le gain du VOX.

Valeurs disponibles: 1 \~ 100

Défaut: 50

Menu 52 [EXTEND]

Fonction: Active/Désactive l'extension de menus (#53 \~ #57).

Valeurs disponibles: OFF/ON

Défaut: OFF

CTCSS TONE FREQUENCY (Hz)
67.0	69.3	71.9	74.4	77.0	79.7
82.5	85.4	88.5	91.5	94.8	97.4
100.0	103.5	107.2	110.9	114.8	118.8
123.0	127.3	131.8	136.5	141.3	146.2
151.4	156.7	159.8	162.2	165.5	167.9
171.3	173.8	177.3	179.9	183.5	186.2
189.9	192.8	196.6	199.5	203.5	206.5
210.7	218.1	225.7	229.1	233.6	241.8
250.3	254.1	-	-	-	-

EMPLOI DU SYSTÉME DE MENU

Menu 53 [DCS INV]

Fonction: Sélectionne “Normal” ou “Inversé” pour le codage DCS.

Valeurs disponibles: Tn-Rn/Tn-Riv/Tiv-Rn/Tiv-Riv

Défaut: Tn-Rn

$$ \text { "n" } = \text { "normal } $$

$$ \text { iv'' } = \text {invers\'{e}''} $$

Menu 54 [R LSB CAR]

Fonction: Règle le point carrier Rx en LSB.

Valeurs disponibles: -300 \~ +300 Hz

Défaut: 0 Hz

Menu 55 [R USB CAR]

Fonction: Règle le point carrier Rx en USB.

Valeurs disponibles: -300 \~ +300 Hz

Défaut: 0 Hz

Menu 56 [T LSB CAR]

Fonction: Règle le point carrier Tx en LSB.

Valeurs disponibles: -300 \~ +300 Hz

Défaut: 0 Hz

Menu 57 [T USB CAR]

Fonction: Règle le point carrier Tx en USB.

Valeurs disponibles: -300 \~ +300 Hz

Défaut: 0 Hz

Il est possible de transférer toutes les données d'un transceiver vers un autre en utilisant la fonction "Clonage". Cela demande la confection (par l'utilisateur) d'un câble de clonage qui va relier les prises ACC des deux transceivers, comme montré ci-dessous.

Pour cloner un transceiver avec un autre, effectuer la procédure suivante:

1. Installer le câble de clonage sur chaque prise ACC.

2. Mettre hors tension les deux transceivers, puis Appuyer et maintenir les boutons MODE◀ and MODE▶ tout en remettant sous tension les E/R sous tension (Chaque appareil l'un après l'autre). L'indication "CLONE MODE" apparaît sur l'afficheur.

3. Sur la radio “destination”, appuyer sur la touche C.

4. Puis, sur la radio “source”, appuyer sur la touche A. Les données sont maintenant transférées de la radio “Destination” vers la radio “Source”.

5. S'il y a un problème au cours du processus de clonage, l'indication "Error" est affichée. Vérifier les connections de votre câble et essayer à nouveau.

6. Si le clonage est réussi, mettre hors tension la radio “destination”. Ensuite mettre hors tension la radio “source”.

Enlever le câble de clonage. Les canaux et données opératoires sont maintenant identiques sur les deux radios. Elles peuvent être remises sous tension maintenant pour un usage normal.

INPUT 13.8V GND KEY DATA ACC ANT INPUT 13.8V GND KEY DATA ACC ANT RX D TX D GND RX D TX D GND

UTILISATION DU CAT SYSTEM

Le système CAT du FT-817ND permet de commander l'E/R par un ordinateur personnel. Ceci permet en particulier de commander une suite d'opérations à l'aide d'un simple click sur la souris, ou il permet grâce à un logiciel «tiers» (comme un logiciel de contest) de communiquer avec le FT-817ND sans intervention (redondante) de l'opérateur.

Le câble optionnel d'interface CAT CT-62 sert à relier le FT-817ND et votre ordinateur. Le CT-62 a un convertisseur de niveau incorporé, permettant la connexion directe de la prise ACC du panneau arrière au port série de votre ordinateur, dans avoir besoin d'un RS-232C.

Vertex Standard ne produit pas de logiciel pour le système CAT, en raison de la très grande diversité des ordinateurs personnels, des opératings systèmes et des applicatifs associés à ces PC actuellement. Cependant, le FT-817ND (et les autres produits Yaesu) sont très souvent inclus dans les possibilités de logiciels de commande de TRX mis en vente. Prenez contact avec votre vendeur ou consulter la presse spécialisée radioamateur ainsi que les «Homes pages» sur le web des fournisseurs de matériel.

Les informations présentées dans ce paragraphe permettent au programmeur de comprendre la structure des commandes et des «code-op» utilisés dans le système CAT du FT-817ND.

INPUT 13.8V GND KEY DATA ANT ACC CT-62 (Option) RS-232C

Protocole des données CAT

Toutes les commandes envoyées par l'ordinateur au transceiver sont des blocs de cinq bytes, avec un intervalle de 200 ms entre chaque byte. Le dernier byte de chaque bloc contient le «code-op», tandis que les quatre premiers blocs contiennent les arguments (soit les paramètres pour cette instruction, ou des valeurs de remplissage pour compléter le bloc de quatre bytes). Chaque byte consiste en 1 bit start, 8 bits données, un bit non parité bit, et deux bits de stop.

Start Bit

0

1

2

3

4

5

6

7

Stop Bit

Stop Bit

CAT DATA BYTE FORMAT

Command Data

L.S.D Parameter 1

Parameter 2

Parameter 3

Parameter 4

M.S.D. Command

CAT 5-BYTE COMMAND STRUCTURE

Il y a 17 instructions «code-op» pour le FT-817ND, listées dans le tableau de la page suivante. La plupart de ces commandes sont des inverseurs ON/OFF pour une même action (Comme par exemple “PTT On” et “PTT Off”. La plupart de ces commandes demandent l’affectation d’un ou plusieurs paramètres. Quelque soit le nombre de paramètres présent, chaque bloc commande fera toujours cinq bytes.

Ainsi, tout programme de commande CAT devra confectionner les blocs de cinq bytes en sélectionnant le «code-op» de l'instruction nécessaire, en organisant les paramètres associés et en «bourrant» le reste de l'espace mémoire par des valeurs de remplissage afin de compléter le bloc à cinq bytes (les valeurs de remplacement peuvent avoir n'importe quelle valeur). Les cinq bytes obtenus sont envoyés, «code-op» en queue, de l'ordinateur vers le processeur du FT-817ND via le port série du PC et la prise ACC de l'E/R. Toutes les valeurs des données CAT sont en hexa.

Construire et envoyer des commandes CAT

exemple #1: Mettre la fréquence du VFO sur 439.70 MHz

Dans la table des commandes CAT, le «code-op» “Mettre la fréquence” est 01. Après avoir placer le «code-op» dans le cinquième byte, la fréquence est alors mise dans les quatre premiers bytes du bloc:

DATA 1 DATA 2 DATA 3 DATA 4 DATA 5 ← 43 97 00 00 01 Paramètre Cde

Envoyer ensuite les cinq bytes au transceiver, dans l'ordre ci-dessus.

exemple #2: Mettre le mode Split à “On”

Dans la table des commandes CAT, le «code-op» “Split On/off” est 02. Après avoir placer le «code-op» dans le cinquième byte, entrer ensuite les valeurs de remplissage dans les quatre premiers bytes:

1. Mettre le transceiver hors tension en appuyant et maintenant la commande PWR pendant une 1/2 seconde, puis enlever le porte batterie FBA-28 ou le pack batterie FNB-85 Ni-MH du transceiver. En plus, débrancher le câble DC de la prise entrée: DC 13.8V— sur le panneau arrière du transceiver, quand vous utilisez le FT-817ND avec une alimentation extérieure.
2. En se reportant à la figure 1, enlever la bretelle de transport et ses deux vis situées de chaque cotés du transceiver, puis enlever les cinq vis fixant la partie supérieure du boîtier du transceiver, et enlever cette partie du boîtier; débrancher le connecteur du haut-parleur quand vous enlever le boitiller.
3. Se reporter à la figure 2 pour localiser les emplacements de montages des filtres optionnels. Positionner le filtre de telle manière que les connecteurs soient bien en face des contacts sur le carte support et pousser le pour la mise en place.
   4 Remettre la partie supérieure du boîtier (ne pas oublier de rebrancher le haut-parleur), et remettre le porte batterie FBA-28 ou le pack batterie FNB-85 Ni-MH (et/ou remettre le câble de l'alimentation extérieure), et remettre le transceiver sous tension en appuyant et maintenant la commande PWR.
   5 Modifier le réglage du menu #38 (OP FILTER) en “SSB” (si c’est le YF-122S qui vient d’être installé), ou “CW” (pour le YF-122C/YF-122CN).
4. L'installation du filtre est maintenant achevée.

← : Oval Head Screw ← : Binding Head Screw MODE BAND H7/VF/URF ALL MODE TRANSEVER TRANSEER TRUST FT-817

Figure 1

Optional Filter MAIN Unit Speaker's Connector YF-122S/YF-122C/YF-122CN Mounting Location MODE BAND HF/VHF/HSF ALL MODE TRANSECEVER TRANSPORT ROUT FT-417

Figure 2

OSCILLATEUR OPTIONNEL À HAUTE STABILITÉ TCXO-9

Le TCXO-9 apporte une grands stabilité d'oscillations sur une grande étendue de températures et facilite par là l'emploi des modes digitaux.

1. Mettre le transceiver hors tension en appuyant et maintenant la commande PWR pendant une 1/2 seconde, puis enlever le porte batterie FBA-28 ou le pack batterie FNB-85 Ni-MH du transceiver. En plus, débrancher le câble DC de la prise entrée: DC 13.8V— sur le panneau arrière du transceiver, quand vous utilisez le FT-817ND avec une alimentation extérieure.
2. En se reportant à la figure 1, enlever la bretelle de transport et ses deux vis situées de chaque cotés du transceiver, puis enlever les cinq vis fixant la partie supérieure du boîtier du transceiver, et enlever cette partie du boîtier; débrancher le connecteur du haut-parleur quand vous enlever le boitiller.
3. En se reportant à la figure 3, situer la REF UNIT installée en usine sur la carte. Enlever la REF UNIT, puis positionner le TCXO-9 de telle manière que les connecteurs soient bien en face des contacts sur le carte support et pousser le pour la mise en place.
4. Remettre la partie supérieure du boîtier (ne pas oublier de rebrancher le haut-parleur), et remettre le porte batterie FBA-28 ou le pack batterie FNB-85 Ni-MH (et/ou remettre le câble de l'alimentation extérieure).
5. L'installation du TCXO-9 est maintenant terminée.

Certains ou tous les réglages du transceiver peuvent être remis à leurs valeurs par défauts (départ usine) à l'aide d'une des routines qui suivent:

☐ V/M + POWER ON: Réinitialise toutes les mémoires et remet les menus suivant à leurs valeurs «usine».
menu #06 (AM STEP), 23 (DCS CODE), 30 (FM STEP), 35 (MEM TAG), 42 (RPT SHIFT), 47 (SSB STEP), et 48 (TONE FREQ).
☐ F + POWER ON: Réinitialise tout (sauf les menus suivants).
menu #06 (AM STEP), 23 (DCS CODE), 30 (FM STEP), 35 (MEM TAG), 42 (RPT SHIFT), 47 (SSB STEP), et 48 (TONE FREQ).
☐ HOME + POWER ON: reset général CPU toutes mémoires et tous menus.

INITIALISATION DES MÉMOIRES POUR LE TRAFIC FM SATELLITE (LEO)

Alors que le FT-817ND n'a pas le "full duplex" (émission réception simultanées), son système mémoire flexible est idéal pour configurer un ensemble de mémoires pour le trafic satellite LEO.

L'exemple ci-dessous concerne le satellite UO-14, mais les mêmes principes peuvent être appliquées au trafic avec AO-27, SO-35, et tout autres satellites.

Premièrement, dressez le tableau des fréquences requises. Pour l'UO-14, le tableau typique figure ci-dessous:

CH #	Rx FREQ	Tx FREQ	NOTES
1	435.080 MHz	145.9700 MHz	AOS
2	435.075 MHz	145.9725 MHz
3	435.070 MHz	145.9750 MHz	Mid Pass
4	435.065 MHz	145.9775 MHz
5	435.060 MHz	145.9800 MHz	LOS

AOS = Acquisition du Signal (début de Passs) LOS = Perte du Signal (fin de Passe)

Les fréquences ci-dessous sont nominales, et les changements de fréquence reflètent le décalage occasionné par l'effet doppler sur ce type de satellites, qui ont pour un observateur terrestre un ont un mouvement de déplacement apparent. Mais s'il est possible de préparer en mémoire un ensemble de plusieurs paires de fréquences organisées pour conserver la liaison tout au long d'un passage de satellite type, il y a de grandes chances de pouvoir réaliser un QSO.

Il est donc nécessaire de mettre en mémoire la matrice ci-dessus. Noter que la fréquence d'émission et la fréquence de réception sont sur des bandes différentes. Par conséquent, nous utiliserons la technique de chargement mémoire “fréquence split” vu en page 43.

Tout d'abord, appuyer sur la touche F key brièvement, puis tourner le bouton SEL pour sélectionne la ligne fonctions 1 [A/B, A=B, SPL]. Appuyer sur la touche A (A/B), si nécessaire pour passer en VFOa.

Ensuite appuyer sur la touche BAND(UP) ou la touche BAND(DWN) pour sélectionner la bande des 70 cm. Vérifier le paramètre du menu #04 (AM&FM DL) et mettez le à “ENABLE” pour avoir accès au plus petit incrément de fréquence possible.

Mettre la fréquence 435.080.00 MHz sur le VFOa. Puis appuyer sur la touche A (A/B) de la ligne fonctions 1 pour passer en VFOb, et mettre 145.970.00 MHz sur le VFOb. A nouveau appuyer sur la touche A (A/B) pour revenir en VFOa. Bien s'assurer que les deux VFO sont en mode FM.

Appuyer sur la touche F brièvement, et tourner le bouton SEL d'un click vers la droite pour avoir la ligne de fonctions 2 [MW, MC, TAG].

Appuyer sur la touche A(MW) brièvement, puis tourner le bouton SEL pendant que le numéro de canal mémoire clignote; sélectionner le canal mémoire M-001, puis appuyer et maintenir la touche A(MW) pour obtenir un double beep. Nous avons juste mémorisé la première fréquence de descente (fréquence de réception pour la station terrestre).

INITIALISATION DES MÉMOIRES POUR LE TRAFIC FM SATELLITE (LEO)

Appuyer sur la touche F key brièvement, puis tourner le bouton SEL d'un click à gauche pour avoir la ligne de fonctions 1 [A/B, A=B, SPL]. Appuyer sur la touche A (A/B) pour sélectionner le VFOb (145.970 MHz).

A nouveau appuyer sur la touche F brièvement, et tourner le bouton SEL d'un click vers la droite pour obtenir la ligne fonctions 2 [MW, MC, TAG]. Appuyer sur la touche A (MW) brièvement; L'indicateur "M-001" s'illumine; Appuyer et maintenir le PTT, du microphone et tout en restant appuyer dessus presser sur la touche A (MW) jusqu'à l'obtention d'un double beep. Vous avez maintenant mis en mémoire la fréquence montante (la fréquence émission de la station terrestre) dans le même registre mémoire que la fréquence descendante de tout à l'heure.

C'est maintenant le moment de charger les autres fréquences de la matrice. Afficher la ligne fonctions 1 [A/B, A=B, SPL], et appuyer sur la touche A(A/B) pour passer en VFOa sur 435.080.00 MHz. Puis tourner le bouton DIAL pour régler la fréquence à 435.075.00 MHz. Appuyer sur la touche A(A/B) à nouveau pour passer en VFOb (145.970 MHz), et tourner le bouton DIAL pour régler la fréquence sur 145.972.50 MHz. Appuyer sur la touche A(A/B) pour revenir en VFOa sur 435.075.00 MHz.

Se remettre sur la ligne fonctions 2 [MW, MC, TAG], et répéter le processus de mise en mémoire «fréquence split», en sélectionnant le canal mémoire M-002 cette fois ci à l'initialisation du chargement de la fréquence de réception 435.075 MHz.

Maintenant refaites la procédure complète trois fois encore, pour remplir les canaux mémoires M-003, M-004, et M-005 avec les reste des fréquences du tableau ci-dessus.

En trafic satellite, appuyer sur la touche V/M, si nécessaire, pour rappeler le mode mémoire, et tourner le bouton SEL pour accéder au canal M-001. C'est la première paires de fréquences à utiliser lors d'un passage de UO-14 quand il apparaît au dessus de l'horizon. Au lieu des 435.070 MHz de fréquence de descente nominale et que l'effet doppler fait apparaître plus élevée, les corrections figurent automatiquement dans le canal mémoire M-001 à l'émergence du satellite. Quelques minutes plus tard, passer sur M-002, et à mi-passage passer sur M-003. Quand le satellite redescend passer sur M-004 puis sur M-005 en fin de passage.

Le bouton SEL à l'aide de ces cinq canaux facilite la correction de l'effet doppler; il y a juste à choisir le canal qui donne le meilleur signal! Vous avez programmé un fréquence montante adaptée à la fréquence descendante optimisée, ainsi vous n'êtes obligés de faire des corrections VFO, toujours très difficiles à faire au cours des passages toujours trop brefs des satellites.

INITIALISATION DES MÉMOIRES POUR LE TRAFIC FM SATELLITE (LEO)

Les bandes passantes FM utilisées avec les satellites LEO sont suffisamment larges pour qu'un réglage en fréquence plus précis ne soit pas nécessaire.

Pour faciliter l'identification des canaux, vous pouvez utiliser le menu #35 (MEM TAG) pour mettre un libellé sur chaque canal mémoire satellite (par exemple, "UO-14a" \~ "UO-14e" pour les cinq canaux ci-dessus).

Un jeu complet de fréquences peut être préparés et mémorisés pour chaque satellite LEO que vous souhaitez utiliser, et une fois configurer, le FT-817ND apporte une grande facilité à une station terrestre pour utiliser ce type de satellites.

FORMAT BAND DATA

Le Format BAND DATA du FT-817ND (disponible sur la prise ACC) est présenté ci-dessous. La ligne BAND DATA fournit une tension par niveaux, qui indique quelle est la bande active. Cette donnée peut être «lue» ou «interprétée» par un terminal extérieur (comme un commutateur d'antenne ou un amplificateur) pour réaliser une commutation automatique de bande.

BAND	LEVEL	BAND	LEVEL	BAND	LEVEL	BAND	LEVEL
1.8 MHz	0.33 V	10 MHz	1.33 V	21 MHz	2.33 V	50 MHz	3.33 V
3.5 MHz	0.67 V	14 MHz	1.67 V	24.5 MHz	2.67 V	144 MHz	3.67 V
7 MHz	1.00 V	18 MHz	2.00 V	28 MHz	3.00 V	430 MHz	4.00 V
