Type de produit	Commutateur KVM (KVM Switch) avec accès IP
Marque et modèle	BELKIN OmniView IP 5216K (F1DP216GEA)
Nombre de ports serveur	16 ports RJ45
Connectivité console locale	1x VGA HDD15, 2x USB (clavier/souris)
Résolution vidéo maximale	1600 x 1200 à 75 Hz (console locale et distante)
Distance maximale serveur-switch	30 mètres (avec câble CAT5/CAT6)
Connectivité réseau	Ethernet 10/100 Mbps (RJ45)
Alimentation	100-240 VAC, 0.8 A, 50/60 Hz
Dimensions (H x L x P)	44 x 431 x 270 mm
Poids	2,343 kg
Température de fonctionnement	0 °C à 40 °C
Humidité	80 % HR sans condensation
Fonctions principales	Accès distant via navigateur, Virtual Media, accès série, commutateur instantané, synchronisation automatique vidéo
Sécurité	Chiffrement SSL 128 bits et AES 256 bits, authentification par mot de passe
Entretien et nettoyage	Aucune pièce réparable par l'utilisateur ; contacter Belkin pour entretien
Pièces détachées et réparabilité	Modules d'interface serveur (MIS) disponibles séparément (PS/2, USB, Sun)
Informations générales	Prend en charge jusqu'à 2 utilisateurs distants et 1 local ; compatible Windows, Linux, Sun Solaris

FOIRE AUX QUESTIONS - OMNIVIEW IP 5216K #F1DP216GEA BELKIN

Comment installer le switch KVM OmniView IP ?

Connectez un Module d'interface serveur (MIS) à chaque serveur à l'aide d'un câble CAT5 entre le MIS et un port serveur du switch. Branchez une console locale (moniteur, clavier, souris) et reliez le switch au réseau via le port LAN. Enfin, branchez l'alimentation. Veuillez patienter environ 45 secondes lors du démarrage.

Comment configurer l'adresse IP du switch ?

Par défaut, le switch obtient une adresse via DHCP. Pour une adresse fixe, accédez localement à l'interface graphique en appuyant deux fois sur Arrêt Défil, puis F2. Désactivez DHCP et saisissez l'adresse IP, le masque et la passerelle. Vous pouvez aussi la configurer via l'interface Web une fois connecté.

Quel est le mot de passe par défaut ?

Le nom d'utilisateur par défaut est admin et le mot de passe par défaut est SMBremote (respecter la casse). Pour des raisons de sécurité, changez-le dès la première connexion.

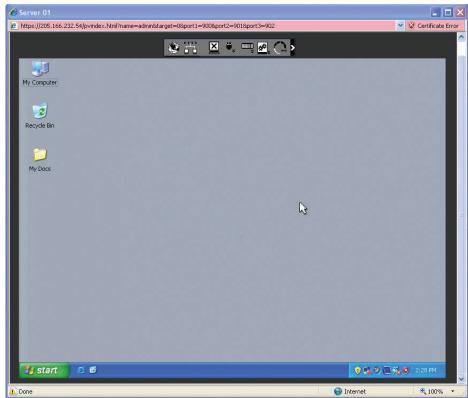

Comment accéder à un serveur distant ?

Ouvrez un navigateur Web (Internet Explorer ou Firefox) et saisissez l'adresse IP du switch. Connectez-vous avec vos identifiants. Sur la page Targets, cliquez sur le nom du serveur souhaité. La console distante s'affiche avec une barre d'outils pour gérer la session.

Comment utiliser la fonction Virtual Media ?

Assurez-vous que le serveur cible est connecté aux ports VM1 ou VM2 à l'arrière du switch. Lors d'une session distante, cliquez sur l'icône Virtual Media dans la barre d'outils, sélectionnez un lecteur local (USB, CD-ROM) ou un fichier ISO, puis cliquez sur Mount. Le périphérique sera disponible sur le serveur cible.

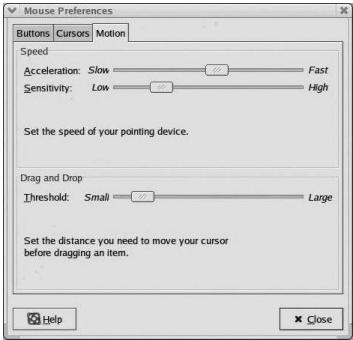

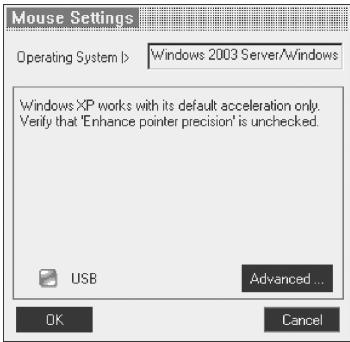

Comment synchroniser les pointeurs de souris ?

Désactivez d'abord l'accélération de la souris sur le serveur cible (dans les paramètres de souris du système d'exploitation). En session distante, cliquez sur l'icône d'Alignement dans la barre d'outils ou appuyez sur Ctrl gauche + M. Si nécessaire, utilisez les réglages manuels pour configurer le type de souris.

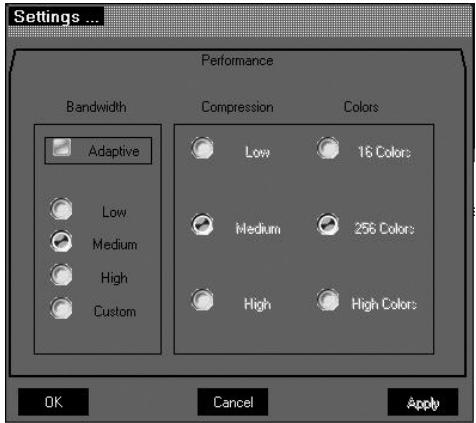

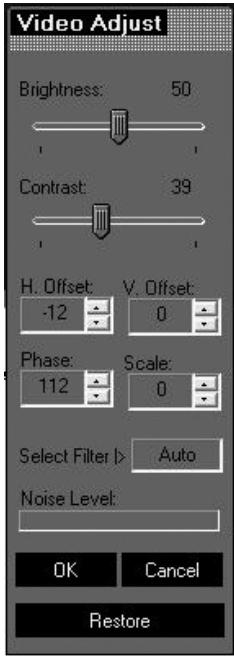

Comment ajuster la qualité vidéo à distance ?

Dans la barre d'outils, cliquez sur l'icône Paramètres. Vous pouvez choisir un mode de bande passante (Adaptatif, Bas, Moyen, Haut ou Personnalisé). Pour un réglage fin, utilisez Auto Video Adjust ou Manual Video Adjust pour modifier la luminosité, le contraste, le décalage et la phase.

Comment réinitialiser le switch aux paramètres d'usine ?

Connectez-vous à l'interface Web en tant qu'administrateur. Allez dans Configuration > Maintenance > Restore Factory Settings. Vous pouvez conserver les paramètres réseau en cochant l'option correspondante. Cliquez sur Restore pour réinitialiser. Attention : toutes les données de configuration seront effacées.

Comment mettre à jour le firmware du switch ?

Téléchargez le dernier micrologiciel depuis le site de support Belkin (www.belkin.com/support). Connectez-vous à l'interface Web, allez dans Configuration > Maintenance > Switch Upgrade. Localisez le fichier et cliquez sur Start. Le switch redémarre automatiquement après la mise à jour (environ 2 minutes).

Où trouver les numéros de support technique Belkin ?

Consultez la liste des contacts par pays dans le manuel. Par exemple, en France : 08 25 54 00 26. Pour les autres pays, visitez www.belkin.com ou appelez le [phone]. Vous pouvez aussi envoyer un e-mail à [e-mail].

MODE D'EMPLOI OMNIVIEW IP 5216K #F1DP216GEA BELKIN

Manuel de l'utilisateur

PM00020ea-F1DP2XXGea

*OmniView est une marque déposée de Belkin International, Inc.

Table des matières

SECTIONS 1 2

3 4 5 6

1 Introduction. 1

Fonctionnalités clés 2 Composants du système 4 Configuration système requise 4 Terminologie 5 Illustrations de l'appareil 6 Tableau des témoins et des boutons 6 Tableau des connecteurs 6

2 Installation 7

Recommandations préalables à l'installation 7 Résolution des problèmes courants de montage en baie 7 Montage en baie du switch KVM IP SMB 216 8 Connexion du système 9 Les modules d'interface serveur (MIS) 10 Connexion d'un MIS PS/2 11 Connexion d'un MIS USB 11 Connexion au réseau 12 Branchement des câbles CAT5 12 Branchement de la console locale 12 Branchement de la source d'alimentation 12 Réglage de l'adresse IP 13

3 Interface web 15

Ouverture d'une session sur l'interface Web 15 Notes relatives à la certification SSL 15 Ouverture de session. 16 Connexion au serveur cible 17 Configuration du système 17 Réseau > Configuration. 17 LAN 18 Dispositif d'accès centralisé 5000HQ OmniView IP 18 Administration > Paramètres utiliser. 19 Ajouter un utilisateur 20 Modifier un utilisateur 20 Supprimer un utilisateur 20 Bloquer un utilisateur 20 Administration > Modification du nom du serveur. 21 Administration > Paramètres série. 21 Administration > Liste d'accès au serveur 22 Sécurité > Paramètres. 23 Sécurité > Certificat SSL. 24 Maintenance > Mise à niveau du switch 24 Maintenance > Mise à niveau des MIS 25 Rétablir les paramètres par défaut. 25 Réglage de l'heure et de la date. 26 Sauvegarde et restauration. 26 Sauvegarde des modifications et fermeture de session 27

Table des matières

SECTIONS 1 2

3 4 5 6

4 Accès à distance 28

Accès au serveur cible 28 La barre d'outils 29 Permutation vers un serveur différent 29 Modification des paramètres de performance 29 Régler les paramètres vidéo. 30 Actualiser. 30 Réglage manuel vidéo. 31 Réglage auto vidéo 32 Séquences de touches au clavier 32 Synchronisation des pointeurs de souris 34 Alignement des pointeurs de souris 34 Réglages manuels 36 Calibration des pointeurs de souris 38 Réglages généraux 38 Fonctionnalités du menu globe 39 Virtual Media. 40 Mode plein écran 42 Terminer la session distante 42 Le menu de la page des cibles. 42 Modification du mot de passe 43 Journal des événements 43 Télécharger le journal. 43 Vider le journal 43

5 Accès local. 44

L'interface graphique 44 Navigation de la fenêtre principale de l'interface graphique. 44 Sélectionner un ordinateur 44 Déplacer l'étiquette de confirmation - F1 45 Ajustement - F5 45 La fenêtre des paramètres - F2 46 DDC - F10. 47 Sauvegarde des modifications aux paramètres. 47

6 Informations supplémentaires 48

Caractéristiques techniques 48 Résolution vidéo et taux de rafraîchissement. 49 Sécurité 50 Commentaires à propos du manuel de l'utilisateur 50 Enregistrer un produit 50 Informations 51

Félicitations et merci d'avoir fait l'achat du Switch 5216K/5232K OmniView IP de Belkin, qui propose la plus récente technologie KVM sur IP. Ce switch représente une solution simple et rapide pour la prise en main de serveurs à distance, idéale pour les moyennes et grandes entreprises. Le switch permet à deux utilisateurs numériques distants et un utilisateur analogue local d'accéder à vos serveurs et de les prendre en main par l'Internet, par l'entremise d'un navigateur Web standard.

Utilisez un Dispositif d'accès centralisé 5000HQ OmniView IP pour répondre aux besoins de gestion et d'administration d'un grand nombre d'utilisateurs devant accéder à un grand nombre de serveurs situés à divers lieux géographiques.

La technologie innovante du Switch 5216K/5232K OmniView IP met en œuvre des technologies matérielles et logicielles livrant un accès à distance haute performance, et vous permet de partager au dépannage des serveurs plus rapidement et plus efficacement, réduisant de façon significative les temps morts et les coûts d'entretien des réseaux vitaux.

La technologie propre à belkin procure aux professionnels des TI :

• Une synchronisation vidéo immédiate, offrant un accès tout au long de la séquence d'amorce, lorsque le dépannage est d'une importance cruciale.
• Un affichage vidéo et un fonctionnement du clavier immédiats pour l'interception des systèmes dès les premières étapes du démarrage ou du redémarrage.
• Un accès instantané à travers de multiples sessions sur IP. Les utilisateurs obtiennent un accès immédiat lorsqu'ils permutent entre les systèmes reliés, éliminant ainsi tout délai lors de la prise en main lorsque chaque seconde compte.

Ce manuel de l'utilisateur contient toutes les informations nécessaires à l'installation et l'utilisation du Switch 5216K/5232K OmniView IP, ainsi qu'un guide de dépannage dans l'éventualité peu probable d'un problème. Pour une installation rapide et simple, veuillez consulter le Guide d'installation rapide fourni avec l'appareil.

Merci de votre confiance. Nous sommes certains que vous allez vite constater pourquoi plus d'un million de produits OmniView de Belkin sont utilisés dans le monde.

Accès à distance haute performance

• Accès, commutation, affichage et prise en main plus rapides qu'auparavant
• Commutation instantanée d'un serveur distant à un autre Performance plus rapide sur l'Internet et les réseaux congestionnés
• Affichage de toutes les informations qui apparaissent lors des processus POST et de démarrage.

Basé sur navigateur web

Le switch vous permet d'accéder à votre switch KVM et à tous les serveurs qui y sont raccordés à partir de tout ordinateur connecté au réseau LAN, WAN ou Internet avec Firefox® ou Microsoft Internet Explorer®.

Accès hors bande au BIOS

Le switch vous permet d'accéder au BIOS (basic input/output system) de vos serveurs à distance afin d'apporter des modifications ou procéder à des redémarrages, peu importe la connectivité réseau ou l'état du serveur.

Interface conviviale

L'interface conviviale vous permet de régler ou modifier les fonctions du switch rapidement et facilement via un navigateur Web, sans avoir à installer un logiciel supplémentaire sur vos serveurs.

Accès série à distance

Le switch prend en charge jusqu'à deux périphériques série, tels qu'une unité de distribution de l'alimentation (PDU), afin de réalcer, à distance, des redémarrages à froid de vos serveurs.

Le switch offre une prise en charge Virtual Media pour jusqu'à deux serveurs. Cela permet à l'utilisateur distant de copier des fichiers d'un disque USB ou d'un lecteur de CD-ROM vers un serveur cible, qui peut être situé n'importe où dans le monde, ou de démarrer un serveur distant à partir d'un disque USB ou d'un lecteur de CD-ROM.

Sécurité renforcée

La console IP offre une authentification SSL (Secure Sockets Layer) sur 128 bits et une protection par mot de passe pour empêcher tout accès non autorisé à vos serveurs et protéger les données transmises via Internet. La communication de données est en outre protégée par AES.

Chiffrement sur 256 bits

Gestion centralisée évolutive

Des switches supplémentaires peuvent être ajoutés suivant l'évolution de votre centre informatique et la totalité de votre inventaire peut être administrée à l'aide du Dispositif d'accès centralisé 5000HQ OmniView IP. Il s'agit de la solution idéale pour les entreprises disposant de serveurs sur divers sites, tels que les laboratoires d'essais, les campus, les succursales et les installations sur plusieurs étages.

Résolution vidéo

Le switch prend en charge des résolutions vidéo jusqu'à 1600 x 1200 @ 75 Hz, pour les consoles locales et distances.

Mise à niveau par mémoire flash

La mise à niveau par mémoire flash vous permet d'obtenir les mises à jour du micrologiciel les plus récentes pour votre switch. Ces mises à jour du micrologiciel vous assurent de la compatibilité du switch avec les périphériques et appareils les plus récents.

Table des matières

SECTIONS 1

Composants du système

1 Switch 5216K/5232K OmniView IP 1 x Câble d'alimentation secteur 1 x Cable d'interface série vers RJ45 - Manuel de l'utilisateur Guide de démarrage rapide 1 x Supports pour montage en baie et vis Fiche d'alimentation euro et anglaise

Plateformes de systèmes d'exploitation d'ordinateur hôte

Le switch est compatible avec des unités centrales sous les plateformes suivantes (liste non exhaustive) :

Windows® 2000, XP, Server 2003 et 2008, Vista® Microsoft DOS 5. x et versions ultérieures - Red Hat® Linux® 8. x et versions ultérieures SunTM* Novell® 5. x Sun SolarisTM 8. x et versions ultérieures*

Module d'interface serveur USB requis

Serveurs

Ordinateurs/serveurs PS/2 et USB Moniteurs VGA, SVGA ou XGA

Claviers et souris

Compatible USB

Moniteurs

CRT et LCD (moniteurs VGA, SVGA ou XGA)

Navigation pour client distant

Il est possible d'accéder au switch à distance via une connexion TCP/IP, à partir d'ordinateurs avec les navigateurs et les plates-formes suivantes :

Microsoft Internet Explorer 6.0 et versions ultérieures avec prise en charge ActiveX® - Firefox 3.0 et versions ultérieures

Linux (distributions principales seulement)

• Firefox 3.0 et versions ultérieures**

**Une mise à jour du micrologiciel peut être requise pour la prise en charge de Firefox. Visitez

www.belkin.com/support pour de plus amples informations.

Modules d'interface serveur

Pour brancher le switch à un serveur, vous devez disposer d'un Module d'interface serveur SMB OmniView Belkin et un câble réseau CAT5 standard.

Table des matières

SECTIONS 1

Modules d'interface serveur SMB omniview :

F1DP101AeaAP (PS/2)

F1DP101AeaAU (USB)

F1DP101AeaAS (Legacy Sun™ miniDIN8)

F1DP101AeaAP-8P (PS/2, pack de 8)

F1DP101AeaAP-8P (USB, pack de 8)

Cables CAT5

Belkin recommande fortement l'utilisation des câbles réseau de catégorie 5e, FastCATTM 5e, ou catégorie 6 avec suive Switch 5216K/5232K OmniView IP afin d'assurer une + meilleure performance vidéo. Ils offrent la plus grande qualité possible afin d'assurer une transmission de données optimale.

Cables de raccordement UTP belkin :

A3L791-XX-YYY (CAT5e)

A3L850-XX-YYY (FastCAT 5e)

A3L980-XX-YYY (CAT6)

Remarque : Utilisez des câbles CAT6 solides pour une qualité vidéo optimale sur de longues distances. Les codes de produits et la disponibilité de ces derniers peuvent varier.

Terminologie

Vous trouverez ci-dessous quelques termes utilisés dans ce guide, ainsi que leur signification.

Terme	Signification
Serveur cible	Les ordinateurs/serveurs auxquels on accède à distance avec le switch.
Ordateur client	Le PC exécutant une session distante
Session distante	Procédure d'accès et de contrôle des serveurs cibles connectés au switch à partir d'un poste de travail utilisé.

Table des matières

SECTIONS 1

Illustrations de l'appareil

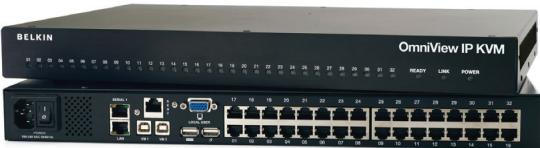

La figure 1 montre la face avant du Switch 5232K OmniView IP.

Figure 1 Switch 5232K OmniView IP - devant

Tableau des témoins et des boutons

Voyant	Fonction
Port	Continu : Serveur est connecté et allumé
	Clignotant rapide : Accès distant au port en cours
	Clignotant lent : Accès local au port en cours
Prêt	Vert continu : Unité disponible pour utilisation
Liaison	Vert clignotant : Unité connectée au réseau
Alimentation	Voyant d'alimentation

Remarque : Les voyants DEL des portes clignotent l'un après l'autre lors du démarrage et de la mise à niveau des systèmes. Veuillez patienter environ 45 secondes lors du démarrage.

Figure 2 Switch 5232K OmniView IP - dos

Tableau des connecteurs

Connecteur	Fonction
Console locale	Pour la connexion d'un clavier, d'un monitér et d'une souris pour utilisation locale du switch
Série 1	Pour la connexion d'un pérophérique série.
Série 2	Pour la connexion d'un pérophérique série.
LAN	Connexion Ethernet 10/100 Mb. Unvoyant DEL jaune s'allume lors de la connexion à un réseau local. Unvoyant DEL vert s'allume lorsqu'une session distante est en cours.
Ports serveurs	Pour la connexion des serveurs avec MIS (modules d'interface serveur).
VM1	Pour la connexion du serveur au port serveur 1, avec cable USB.
VM2	Pour la connexion du serveur au port serveur 2, avec cable USB.

Table des matières

SECTIONS 1

Recommandations préalables à l'installation

• Maintenez les câbles à distance des tubes fluorescents, climatisations et autres appareils susceptibles de créer des interférences électriques.
• Placez le switch sur une surface plane, propre et sèche.
• Le switch n'a pas été conçu pour la connexion à des lignes extérieures exposées. Veillez à ce que la distance maximale entre chaque ordinateur et le switch ne dépasse pas 30 mètres si vous utilisez des MIS.

Résolution des problèmes courants de montage en baie

La température ambiante de fonctionnement de la baie peut être supérieure à la température ambiante de la pièce lors d'une installation dans une armoire fermée ou à plusieurs unités. Installez l'équipement dans un environnement compatible avec la température ambiante nominale maximale.

Flux d'air réduit

Installez l'équipement dans la baie de sorte que le flux d'air requis pour un fonctionnement sécuritaire du produit ne soit pas compromis. Laissez un espace d'au moins 5 cm de chaque côté du switch.

Charge mécanique

Le montage de l'équipement dans une baie doit être fait de telle sorte que des conditions dangereuses ne se produisent pas à cause d'un chargement mécanique inégal.

Surcharge du circuit

Lorsque vous connectez l'équipement au circuit d'alimentation, veuillez prendre en considération les effets que pourraient avoir une surcharge des circuits sur la protection contre les surintensités et le câblage d'alimentation.

Il est nécessaire d'assurer en permanence une mise à la terre fiable du matériel installé dans la baie. Veuillez porter une attention particulière aux raccords d'alimentation autres que les connexions directes au circuit terminal (par ex. utilisation de barres multiprise).

Table des matières

SECTIONS 1

Montage en baie du switch KVM IP SMB

Montez le switch dans une baie à l'aide du nécessaire de montage fourni. Les supports peuvent être placés suivant deux positions (voir la Figure 3).

Placez les supports vers l'avant de l'unité de sorte qu'elle puisse être montée face vers l'avant; ou placez les supports vers l'arrière de l'unité de sorte qu'elle puisse être montée face vers l'arrière de la baie. La figure 4 illustre l'emplacement du support pour un montage face vers l'arrière. Vissez le support sur le switch à l'aide des vis fournies.

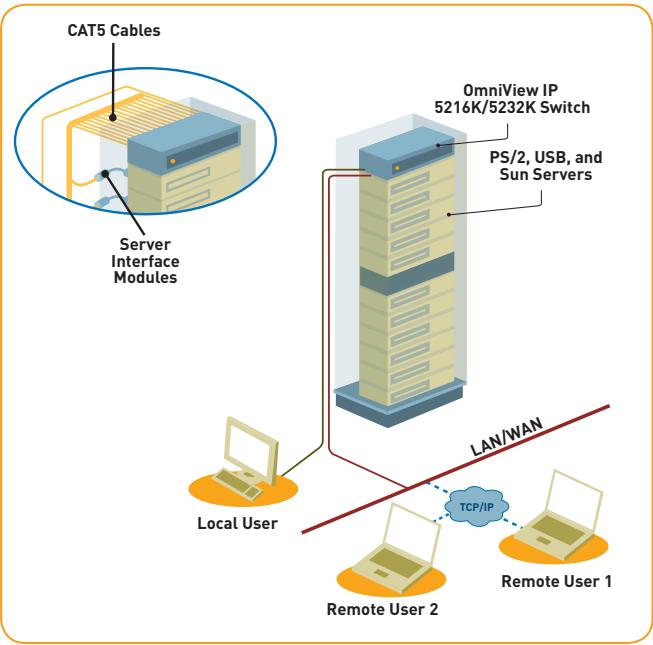

Connexion du système Figure 5 Présentation du système du switch

Table des matières

SECTIONS 1

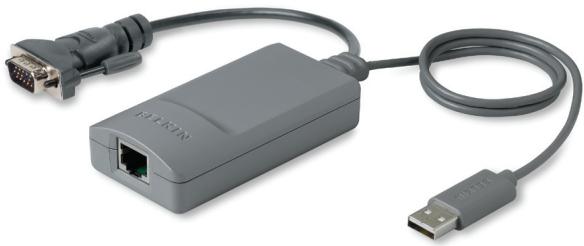

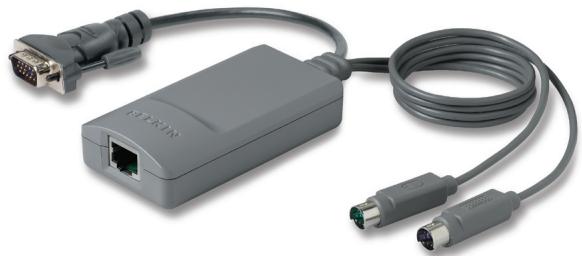

Les modules d'interface serveur (MIS)

Chaque ordinateur/serveur est connecté directement au switch au moyen du MIS correspondant et de câbles CAT5 dans une configuration en étoile. Aucune source d'alimentation externe n'est requise aux MIS. Les MIS s'alimentent directement à partir du port de clavier (MIS PS/2) ou du port USB (MIS USB) de l'ordinateur. Les figures ci-dessous montrent les MIS PS/2 et USB.

Figure 6 MIS2 USB (référence F1DP101A-AU)

Figure 7 MIS PS/2 (référence F1DP101A-AP)

Table des matières

SECTIONS 1 2

3 4 5 6

Connexion d'un MIS ps/2

La figure 8 montre les connexions d'un MIS PS/2.

1. Mettez le serveur hors tension.
2. Branchez le connecteur souris au port souris de l'ordinateur.
3. Branchez le connecteur clavier au port clavier de l'ordinateur.
4. Branchez le connecteur vidéo au port VGA de l'ordinateur.
5. Mettez le serveur sous tension.

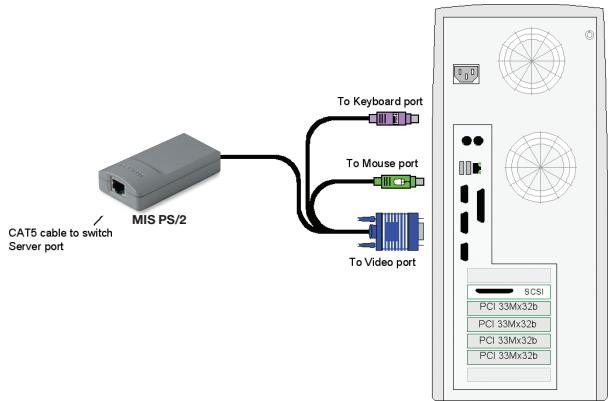

Figure 8 Connexions d'un MIS PS/2

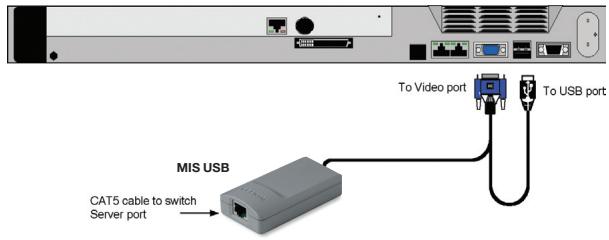

Connexion d'un MIS USB

Les MIS USB prennent en charge Windows 2000 et versions ultérieures, Sun, SGI et toutes les distributions modernes de Linux. Les connexions des MIS USB sont identiques. La figure 9 montre les connexions d'un MIS USB.

Pour connecter un MIS USB :

1. Branchez le connecteur video au port VGA du serveur.
2. Branchez le connecteur USB au port USB du serveur.

Figure 9 MISE USB

Table des matières

SECTIONS 1 2

3 4 5 6

Connexion au réseau

Connectez le cable réseau au port LAN du switch. Vous devez acceder à cette étape avant d'allumer le switch.

Branchement des câbles CAT5

1. Branchez un connecteur au port RJ45 du MIS.
2. Branchez l'autre connecteur dans un port serveur libre du switch.
3. Répétez les étapes ci-dessus pour chaque ordinateur devant être connecté.

Branchement de la console locale

Pour utiliser le système localement, connectez une console locale au switch.

1. Connectez le câble de moniteur au port moniteur de la console sur le switch.
2. Connectez le cable de clavier au port clavier de la console sur le switch.
3. Connectez le câble de souris au port souris de la console sur le switch.

Branchement de la source d'alimentation

1. Au moyen du cordon d'alimentation fourni, reliez le switch à une prise secteur avec mise à la terre. N'utilisez que le cordon d'alimentation fourni avec l'appareil.
2. Mettez le serveur sous tension. Veuillez patienter environ 45 secondes lors du démarrage.

Table des matières

SECTIONS 1 2

3 4 5 6

Réglage de l'adresse IP

Par défaut au démarrage, le switch obtient une adresse IP automatiquement d'un serveur DHCP (Dynamic Host Configuration Protocol) sur le réseau. Le serveur DHCP attribue une adresse IP, une adresse de passerelle et un masque de sous-réseau valides.

Vous peuvent connaître l'adresse IP sur l'interface graphique à l'écran, à la position locale. S'il n'y a pas de serveur DHCP, vous pouvez régler l'adresse IP localement via l'interface graphique de la façon suivante :

1. Sur le clavier local, appuyez sur « Arrêt Défil ». La fenêtre principale de l'interface graphique apparait (voir la Figure 10).

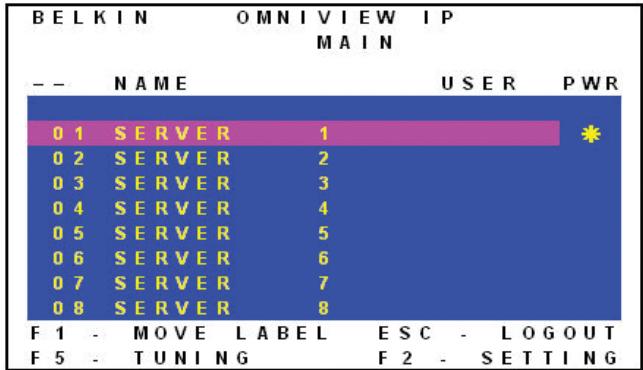

Figure 10 Fenêtre principale de l'interface graphique

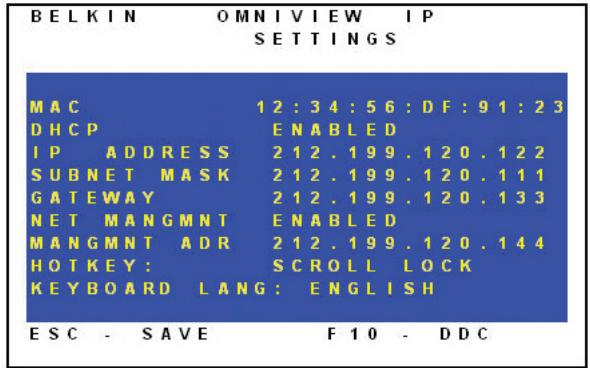

1. Appuyez sur « F2 ». La fenêtre « Settings » (Paramètres) apparait (voir la Figure 11).

Figure 11 Fenêtre des paramètres

À la fenêtre « Settings », naviguez vers le bas à l'aide de la touche de tabulation. Au bas de la fenêtre, appuyez sur « Tab » pour aller en haut de la fenêtre. Modifiez les paramètres en saisissant des données dans la zone sélectionnée ou en appuyant sur la barre d'espace, selon le cas.

Table des matières

SECTIONS 1

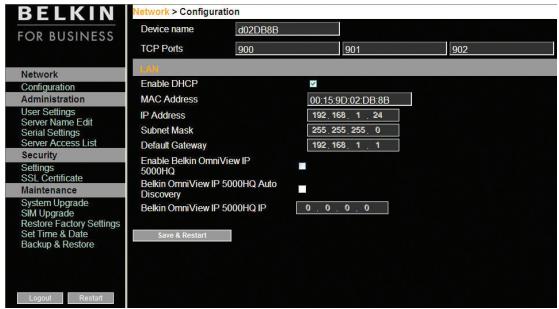

Modification des paramètres du réseau

Activer le DHCP - Lorsqu'un serveur DHCP est actif sur le réseau auquel le switch est connecté, le DHCP distribue automatiquement une adresse IP.

Lorsque le DHCP est désactivé (recommandé) – Vous pouvez attribuer une adresse IP fixe au switch.

Communiquez avec l'administrateur de votre réseau à propos de l'utilisation du DHCP.

Lorsque le DHCP est désactivé, saisissez l'adresse IP (IP Address), le masque de sous-réseau (Subnet Mask) et la passerelle (Gateway), tels que communiqués par leur administrateur réseau.

Lorsque l'adresse IP désirée a été saisie, ouvrez une session sur l'interface Web afin de terminer la configuration, tel que démontré à la section suivante. (Il est possible de modifier les paramètres du réseau à partir de l'interface graphique distante, tel que démontré en page 17.)

Table des matières

SECTIONS 1

Ouverture d'une session sur l'interface web

Système d'exploitation de l'ordinateur client. Windows 2000 ou supérieur, avec Internet Explorer 6.0 ou une version ultérieure. Le chiffrement sur 128 bits est pris en charge.

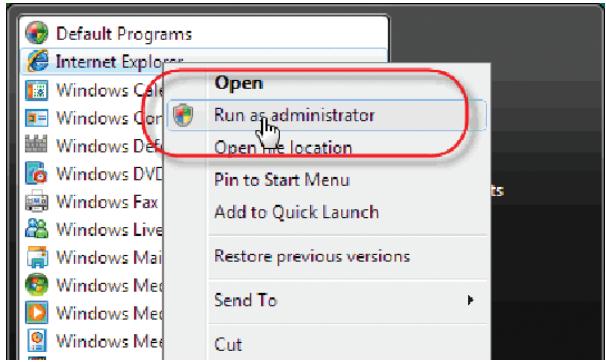

Note relative à Windows Vista. Pour ouvrir une session sur l'interface de configuration Web sous Windows Vista, exécutez Internet Explorer en tant qu'« administrateur ». Pour ce faire, cliquez avec le bouton droit sur l'icône d'Internet Explorer de la barre des tâches et sélectionnez « Exécuter en tant qu'administrateur ». Voir la Figure ci-dessous.

Figure 12 Sélectionnez « Exécuter en tant qu'administrateur »

Notes relatives à la certification SSL

Lors de la première connexion, deux messages relatifs à la sécurité du navigateur apparaissent. Cliquez sur « Yes » (Oui) pour continuer.

Le premier avertissement disparaît après l'installation du premier client du switch, lors de l'installation du certificat racine de Belkin.

Lors de la première connexion, installez le certificat Belkin et le contrôle ActiveX. Vous devez être connecté sur votre ordinateur en tant qu'administrateur pour installer le contrôle ActiveX. Lorsque le contrôle ActiveX est installé, tous les autres types d'utilisateurs peuvent se connecter.

Table des matières

SECTIONS 1

Ouverture de session

Pour compléter la configuration initiale via l'interface de configuration Web :

1. Ouvrez votre navigateur Web (Internet Explorer version 6.0 ou version ultérieure).
2. Saisissez l'adresse IP système du switch (http ou https://adresse IP/) et appuyez sur « Entrée ». La page d'ouverture de session apparait (voir

Figure 13 Page d'ouverture de session la Figure 13).

1. Saisissez le nom d'utilisateur (admin) et le mot de passe (SMBremote) par défaut de l'administrateur (respectez la casse).
2. Appuyez sur « Entrée ». L'interface Web s'ouvre à la page « Targets » (Cibles) (voir la Figure 14).
3. Ajoutez cette page à vos favoris pour pouvoir y accéder plus facilement.

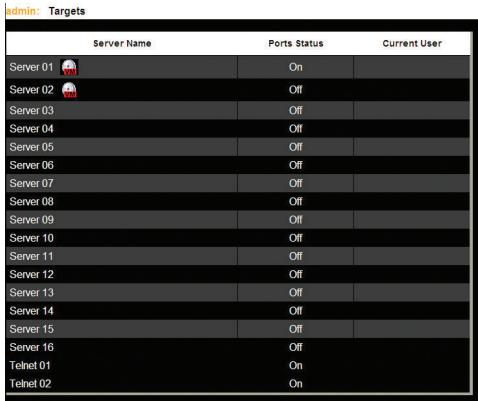

Figure 14 Page « Targets »

Par défaut, un administrateur peut accéder à toutes les cibles (« Targets ») connectées, et ces dernières apparaissent à la page « Targets »

Colonnes :

Server Name - Il est possible de modifier le nom du serveur dans les paramètres de configuration afin de lui attribuer un nom plus significatif.

Port Status - Les états possibles du port sont actif, inactif ou occupé (par ex. lorsqu'un autre utilisateur accède au serveur).

Current User - L'utilisateur (s'il y en a un) qui accède à la cible.

Table des matières

SECTIONS 1

Connexion au serveur cible

Pour vous connecter à une cible, cliquez sur la cible désirée dans la colonne Server Name (Nom du serveur). L'écran de la cible apparait dans la fenêtre de la console distante. La section « Accès au serveur cible » en page 28 décrit le déroulement d'une session distante. Les sections qui suivent vous expliquent tout d'abord la configuration du système.

Configuration du système

La configuration du système consiste à régler les paramètres du réseau, les paramètres de sécurité et relatifs aux utilisateurs et la maintenance.

À partir du menu, cliquez sur « Configuration ». À la page « Network > Configuration » (Réseau > Configuration), y compris le menu Configuration, apparait :

Figure 15 Page Réseau > Configuration

Réseau > configuration

Communiquez au besoin avec votre administrateur réseau pour obtenir les paramètres du réseau.

Nom du dispositif - Saisissez un nom pour le switch.

TCP Ports - Choisissez trois ports TCP compris entre 800 et 65535. Lorsque le switch fait figure de système autonome, il n'est pas nécessaire que les ports soient consécutifs. (Il est possible de modifier les numéros de port à partir du Dispositif d'accès centralisé, au besoin.)

La liste d'accès sécurisé de votre pare-feu ou votre routeur doit permettre la communication d'arrivée via les ports TCP sélectionnés pour l'adresse du switch.

Pour un accès client-ordinaire à partir d'un réseau local sécurisé, les ports sélectionnés doivent être ouverts pour la communication en sortie.

Table des matières

SECTIONS 1

Sous « LAN » à la Figure 14, se trouvent les éléments suivants :

Enable DHCP - Lorsqu'un serveur DHCP est actif sur le réseau auquel le switch est connecté, le DHCP distribue automatiquement une adresse IP.

When DHCP is disabled (Recommended) - Vous pouvez attribuer une adresse IP fixe au switch.

Communiquez avec l'administrateur de votre réseau à propos de l'utilisation du DHCP.

Lorsque le DHCP est désactivé, saisissez l'adresse IP (IP Adress), le masque de sous-réseau (Subnet Mask) et la passerelle (Gateway) du réseau local (LAN), tels que communiqués par tout administrateur réseau.

Ces paramètres peuvent être configurés localement à partir de l'interface graphique, tel qu'expliqué en page 14.

Dispositif d'accès centralisé 5000HQ om尼维观 IP

Le 5000HQ OmniView IP est un système centralisé basé sur adresse IP pour le contrôle sécurisé de serveurs et de dispositifs réseau, de l'alimentation et de la gestion des utilisateurs dans un environnement de centre informatique. Le 5000HQ conjugue l'accès KVM-sur-IP hors-bande avec les normes et exigences des TI d'aujourd'hui. Il s'agit de la solution de maintenance de serveur à distance la plus complète disponible actuellement sur le marché.

Enable OmniView IP 5000HQ - Sélectionnez cette option pour permettre au switch d'être pris en main à distance par le Dispositif d'accès centralisé 5000HQ.

Manager Auto Discovery - Lorsque cette option est sélectionnée, le 5000HQ détecte automatiquement le switch si ce dernier se trouve sur le même segment de réseau.

Manager IP - Si le switch se trouve sur un segment de réseau différent, saisissez l'adresse IP fixe du dispositif 5000HQ. (Nous vous recommandons de saisir l'adresse IP fixe du 5000HQ, même si le switch se trouve sur le même segment de réseau que le 5000HQ.)

Table des matières

SECTIONS 1 2

4 5 6

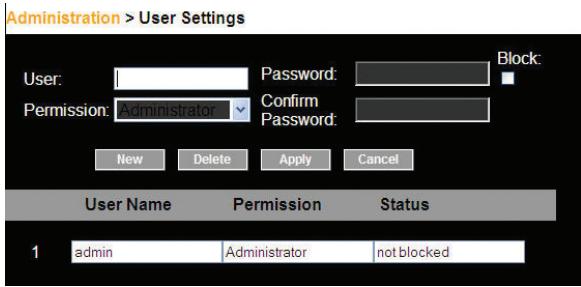

Administration > paramètres utiliser

À partir du menu, cliquez sur « Paramètres utilisateurs ». La Figure 16 apparait.

Figure 16 Paramètres utilisateurs

À cette page, l'administrateur peut créer et modifier des utilisateurs.

Il existe trois niveaux d'accès :

• Administrator (administrateur)
• Utilisateur (utilisateur) Visualisation seule (visualisation seizure)

Administrateur

Un administrateur possède un accès illimité à toutes les fenêtres et à tous les paramètres, et peut prendre le contrôle de toute session active. L'administrateur peut modifier le nom et le mot de passe de tous les utilisateurs, ainsi que les permissions sur les serveurs cibles.

Utilisateur

Un utilisateur peut accéder/prendre en main les serveurs cibles dont il a la permission, mais ne peut utiliser les paramètres avancés de la souris.

Un utilisateur ne peut accéder à l'interface de configuration Web.

Visualisation seule

Les profils de type Visualisation Seule peuvent visualiser l'écran de n'importe quel serveur cible mais ne permettent pas le contrôle du clavier et de la souris. Un indicateur « View Only » apparait sur le pointeur de la souris de l'ordinateur client.

Table des matières

SECTIONS 1

Ajouter un utilisateur

Pour ajouter un utilisateur :

1. Cliquez sur New et saisissez un nom d'utilisateur et un mot de passe. Le mot de passe doit être composé d'au moins six caractères (lettres ou chiffres) et ne doit pas contenir le nom d'utilisateur, même si d'autres caractères y sont ajoutés.

Remarque! Les caractères spéciaux &, <, >, ", {et} ne peuvent être contenus ni dans le nom d'utilisateur ni dans le mot de passe.

Selon le niveau de sécurité choisi, les règles de création du mot de passe varient. Veuillez vous référer à la section « Sécurité > Paramètres » en page 23.

1. Sélectionnez le type de permission dans la fenêtre « Permission »
2. Clique pour que l'utilisateur nouvellement créé apparaisse dans la liste des utilisateurs existants. La colonne « Permission » montre le type d'utilisateur (Administrator, User ou View Only). La colonne « Status » (État) montre si l'utilisateur est bloqué ou non (se référer à la section « Bloquer un utilisateur »).

Modifier un utilisateur

Pour modifier un utilisateur :

1. Sélectionner l'utilisateur dans la liste.
2. Vous pouvez maintenant modifier tous les paramètres : nom d'utilisateur, mot de passe et droits d'accès (se référer à la section « Bloquer un utilisateur »).
3. Clique sur Apply pour sauvegarder les modifications effectuées.

Supprimer un utilisateur

Pour supprimer un utilisateur :

1. Sélectionnez l'utilisateur dans la liste.
2. Cliquez sur Delete
3. Cliquez sur Apply pour sauvegarder les modifications effectuées.

Bloquer un utilisateur

Il est possible de bloquer un utilisateur au lieu de le supprimer. Le nom d'utilitaire et le mot de passe sont alors sauvegardés, mais l'utilitaire n'a pas accès au système. Cochez la case « Block » (Bloquer) pour bloquer un utilisateur, puis cliquez sur Apply pour sauvegarder les modifications effectuées. Décochez la case « Block » (Bloquer) Apply pour autoriser l'accès à l'utilitaire.

Table des matières

SECTIONS 1 2

4 5 6

Administration > modification du nom du serveur

Donnez à vos serveurs connectés au switch un nom unique, de sorte que les utilisateurs accédant au système puissent facilement les identifier.

Pour ce faire :

1. Dans le menu, sélectionnez « Server Name Edit » (Modification du nom du serveur). La fenêtre de configuration du switch apparait (voir la Figure 17).

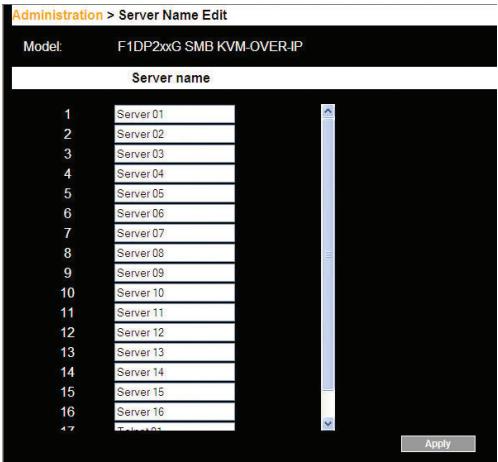

Figure 17 Configuration du switch

1. À la section « Server Name » (Nom du serveur), modifie le nom des serveurs physiquement connectés en sélectionnant le serveur et en saisissant un nouveau nom. Cliquez sur Apply pour sauvegarder les modifications effectuées.

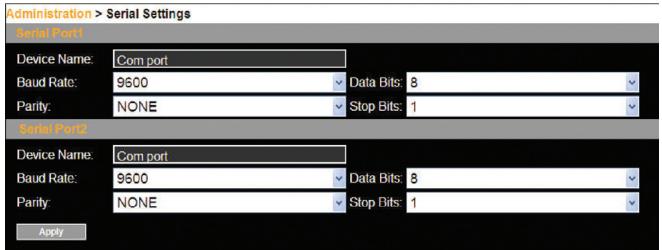

Administration > paramètres série

Dans le cas où un équipement série est connecté au périphérique, vous devez configurer les paramètres série (RS232).

Pour ce faire :

À partir du menu, cliquez sur « Serial Settings » (Paramètres série). La

Figure 18 Paramètres série

fenêtre de configuration apparait (voir la Figure 18).

Pour chacun des périphériques série connectés, saisissez-en le nom et choisissez les paramètres de communication appropriés.

Table des matières

SECTIONS 1 2

3 4 5 6

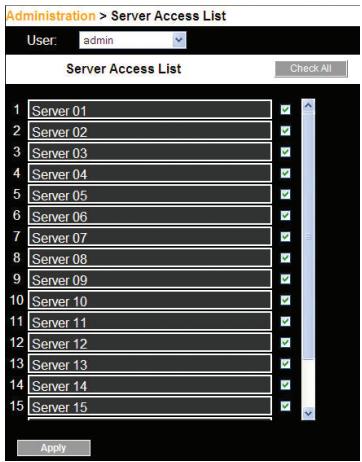

Administration > liste d'accès au serveur

Par défaut, seuls les administrateurs peuvent accéder à tous les serveurs. Pour les autres types d'utilisateurs, les droits d'accès doivent être définis pour chacun d'entre eux en séparation.

Pour ce faire :

1. Dans le menu, sélectionnez « Server Access List » (Liste d'accès au serveur). La fenêtre de configuration de la liste d'accès apparait (voir la Figure 19).

Figure 19 Configuration de la liste d'accès

1. Sélectionner un utilisateur dans la liste.
2. Cochez les serveurs cibles auxquels cet utilisateur peut accéder (en fonction de ses permissions d'accès). Pour sélectionner tous les serveurs cibles, cliquez sur Check-Ali
3. Cliquez sur Apply pour enregistrer les sélections.
4. Répétez les étapes ci-dessus pour chaque utilisateur.

Table des matières

SECTIONS 1 2

4 5 6

Sécurité > paramètres

La configuration des fonctionnalités de sécurité comme le blocage des comptes, les règles de définition des mots de passe, et le délai d'inactivité autorisé, est expliquée ci-dessous.

À partir du menu « Security » (Sécurité), cliquez sur « Settings » (Paramètres). La page de configuration des paramètres de sécurité apparaît (voir la Figure 20).

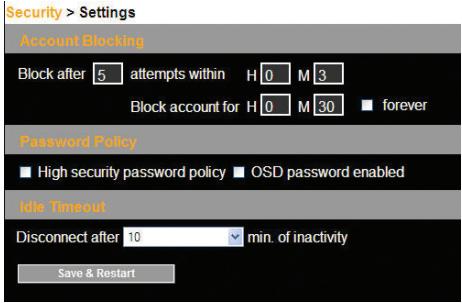

Figure 20 Paramètres de sécurité

Les différences éléments des paramètres de sécurité sont :

Account Blocking - Permet de définir le nombre de tentatives autorisées d'ouverture de session avec un mauvais nom d'utilisateur ou mot de passe, dans un certain laps de temps. Il est également possible de définir une durée de blocage de l'utilisateur ou bien s'il faut bloquer ce dernier de manière permanente.

Politique de mot de passe (Sécurité des mots de passe)

Pour les utilisateurs locaux et distants, deux options de niveaux de sécurité sont possibles pour le mot de passe : standard ou sécurité renforcée, détaillées dans le tableau ci-dessous.

Sécurité standard	Sécurité renforcée
6 caractères ou plus	8 caractères ou plus ; doit comprendre au moins 1 chiffre et 1 litre majuscule, ainsi que l'un des caractères spéciaux suivants : !@#$%^*()_+-=][";?/
Ne peut pas inclure le nom d'utilisateur	Ne peut pas inclure le nom d'utilisateur

Cochez cette case afin d'activer les règles de sécurité renforcée. Dans le cas contraire, les règles de sécurité standard sont appliquées pour le mot de passe.

OSD password enabled - Il est possible de définir si l'accès à l'interface graphique par les utilisateurs locaux est protégé par mot de passe ou non (option par défaut). Deux options de niveaux de sécurité sont possibles pour le mot de passe : standard ou sécurité renforcée, telles que décrites ci-dessus. Cochez la case pour activer la protection par mot de passe.

Remarque! Les permissions d'accès de l'utilisateur sont les mêmes, peu importe si l'accès est local ou distant.

Idle Timeout - Sélectionnez le début d'inactivité après lequel l'utilisateur est déconnecté du système. Choisissez l'option « No Timeout » (Aucun début) pour le désactiver.

Cliquez sur Save & Restart pour sauvegarder les modifications effectuées.

Table des matières

SECTIONS 1 2

4 5 6

Sécurité > certificat SSL

Vous pouvez installer un certificat SSL.

Pour ce faire :

À partir du menu, cliquez sur « SSL Certificate » (Certificat SSL). La page d'installation de certificat SSL apparait (voir la Figure 21).

Figure 21 Page d'installation du certificat SSL

Certificate File - Localisez sur l'ordinateur client le fichier « cer » (format. ssl)

Private Key File - Localisez sur l'ordinateur client le fichier « clé privée » (format. pem)

Key Password - Saisissez le mot de passe de la clé privée.

Cliquez sur Install. Le certificat s'installe, puis l'appareil redémarre automatiquement.

Maintenance > mise à niveau du switch

Profitez de nouvelles fonctionnalités en mettant à jour le micrologiciel du switch. Vous pouvez télécharger les mises à jour du micrologiciel à partir du site Internet de Belkin au www.belkin.com/support. Sauvegardez le fichier du micrologiciel sur l'ordinateur client.

À partir du menu, cliquez sur « Switch Upgrade » (Mise à niveau du switch). La boîte de dialogue pour la mise à jour du micrologiciel apparait, montrant également la version du micrologiciel (voir la Figure 22).

Figure 22 Mise à jour du micrologiciel

1. Localisez le fichier du micrologiciel et téléchargez-le.
2. Comparez la version du micrologiciel présente et celle téléchargée.
3. Cliquez sur Start pour commencer la mise à jour. L'unité redémarre automatiquement. Après 2 minutes environ, la page d'ouverture de session apparait.

Remarque!

Selon le type de mise à jour du micrologiciel effectuée, les paramètres suivants peuvent être effacés : paramètres utilisateurs, noms des serveurs, paramètres de la souris et d'ajustement de la réserve. Pour en savoir plus, consultez les notes de mise à jour du micrologiciel.

Les paramètres réseau demeurent intacts.

Table des matières

SECTIONS 1

Maintenance > mise à niveau des MIS

Profitez de nouvelles fonctionnalités en mettant à jour le micrologiciel des MIS. Vous pouvez télécharger les mises à jour du micrologiciel à partir du site Internet de Belkin au www.belkin.com/support. Sauvegardez le fichier du micrologiciel sur l'ordinateur client.

1. À partir du menu, cliquez sur « SIM Upgrade » (Mise à niveau des MIS). La boîte de dialogue pour la mise à jour du micrologiciel apparait, montrant également la version du micrologiciel (voir Figure 23).
2. Sélectionnez les serveurs connectés aux MIS devant être mis à jour.
3. Comparez la version du micrologiciel présente en cliquant sur
4. Localisez le fichier du micrologiciel et téléchargez-le.
5. Appuyez sur Start Upgrade pour procéder à la mise à jour du micrologiciel.

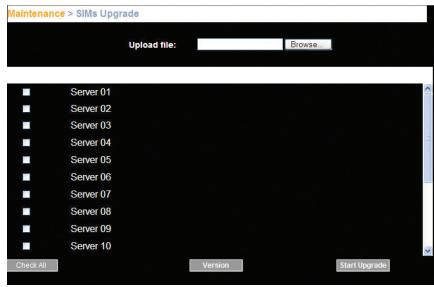

Figure 23 Mise à niveau des MIS

Rétablir les paramètres par défaut

Vous pouvez rétablir les paramètres par défaut du switch. Cela permet de rétablir ses paramètres originaux et de réinitialiser toutes les informations modifiées par l'administrateur telles que les paramètres réseau, les serveurs, les utilisateurs, les mots de passe, etc.

• Vous pouvez également désigner de préserver les paramètres réseau, comme décrit ci-dessous.

Avertissement! Une fois réinitialisées, les données ne peuvent plus être récupérées.

Pour rétablir les paramètres par défaut :

1. Dans le menu, sélectionnez « Restore Factory Settings » (Rétablir les paramètres par défaut). La page de restauration des paramètres par défaut apparait (voir la Figure 24).

Figure 24 Rétablissement des paramètres par défaut

1. Cochez cette case si vous désirez conserver les paramètres réseau.
2. Cliquez sur Restore

Table des matières

SECTIONS 1 2

4 5 6

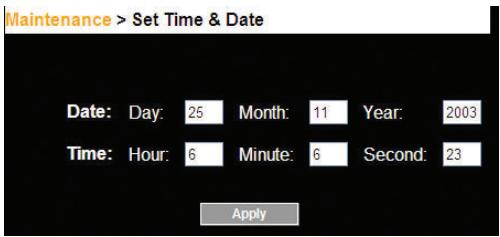

Réglage de l'heure et de la date

L'heure et la date servent à l'enregistrement d'un journal des événements. Pour régler l'heure et la date :

À partir du menu, cliquez sur « Time & Date » (Heure et date). La Figure 25 apparait.

Figure 25 Réglage de l'heure et de la date

Entrez les paramètres appropriés.

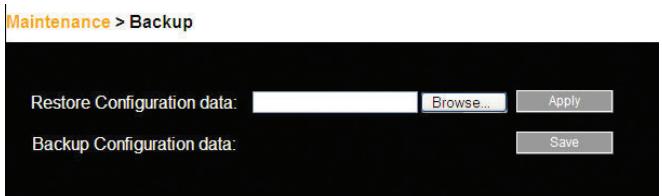

Sauvegarde et restauration

Vous pouvez sauvegarder toutes vos données de configuration afin de les restaurer ultérieurement. Pour ce faire :

À partir du menu, cliquez sur « Backup & Restore » (Sauvegarde et restauration). La Figure 26 apparaît.

Figure 26 Sauvegarde et restauration

Pour sauvegarder les données de configuration, clique sur Save pour enregistrer le fichier.

Pour restaurer les données de configuration, localisez le fichier et appuyez sur Apply. L'appareil démarre.

Table des matières

SECTIONS

Sauvegarde des modifications et fermeture de session

Pour sauvegarder toute modification effectuée à la configuration, cliquez sur le bouton approprié sur la page, tel que Save & Restart ou Apply

Pour redémarrer le switch, appuyez sur Restart

Pour quitter le menu de configuration et fermer la session, cliquez sur

Logout

Un seul administrateur à la fois peut se connecter à l'interface de configuration. Après un délai d'inactivité donné (voir « Sécurité > Paramètres » en page 23), la session est automatiquement fermée.

Table des matières

Accès au serveur cible

Ouvrez une session à l'interface Web, tel que décrit en page 16. L'interface Web s'ouvre à la page « Targets » (Cibles) (voir la Figure 14 en page 16). Pour vous connecter à une cible ou un périhérique série, cliquez sur la cible ou le périhérique désiré(e) dans la colonne Server Name (Nom du serveur). (Il n'est pas possible d'accéder à un serveur qui est utilisé par un autre utilisateur.) L'écran de la cible ou du périhérique apparaît dans la fenêtre de la console distante.

Remarque! Pour les utilisateurs, les seules cibles permises sont celles qui apparaissent sur la page des cibles. La figure 27 montre la fenêtre de console distante.

Figure 27 Fenêtre de console distante

Sur la console distante, vous verrez les éléments suivants :

Server name - Il est possible de connaître le nom du serveur auquel vous accédez en tout temps en étant un œil au « Server name » (Nom du serveur) qui s'affiche sur la barre de titre d'Internet Explorer.

Toolbar icon - Il s'agit de la barre d'outils réduite, qui vous permet de commuter et de configurer le système.

Remote Session icon - Tenez le pointeur de la souris sur l'icone pour voir des informations sur le serveur actuel, le temps de connexion et le mode video.

REMARQUE: Si un utilisateur se connecte à un dispositif cible possédant un écran dont la résolution est plus élevée que l'ordinaire local, la fenêtre affichera une portion de l'écran de la cible, avec des barres de défilement vous permettant de voir le reste de l'écran. L'utilitaire peut voir l'écran complet en ajustant la résolution sur le dispositif cible, l'ordinaire local, ou les deux.

Table des matières

La barre doutils

Pour agrandir la barre d'outils :

Cliquez sur la flèche ±b. Cliquez de nouveau pour réduire la barre d'outils.

Lorsqu'agrandie, la barre d'outils peut être déplacée partout sur l'écran simplement en déplaçant l'icône. Lorsque réduite, l'icône glisse vers un côté de l'écran.

Pour masquer la barre d'outils :

Double-cliquez sur l'icone du switch dans la barre des taches.

Appuyez sur F9.

Pour afficher la barre d'outils, répétez la même opération. Voir également en page XX.

Permutation vers un serveur différent

Pour vous connecter à un autre serveur :

1. À partir de la barre d'outils, cliquez sur ou cliquez avec le bouton droit sur. Une liste des serveurs disponibles apparait. Le serveur auquel vous êtes connecté est indiqué en caractères gras.
2. Cliquez sur le nom du serveur désiré. L'écran du serveur sélectionné apparait.

Modification des paramètres de performance

Vous pouvez modifier les paramètres d'utilisation de bande passante à partir de la barre d'outils.

Pour ce faire :

À partir de la barre d'outils, cliquez sur C. La boîte de dialogue « Settings... » (Paramètres) apparait (voir la Figure 28).

Figure 28 Boîte de dialogue des paramètres

Table des matières

SECTIONS 1

Bande passante

Choisissez parmi les options suivantes :

Adaptive - Adapte automatiquement la compression et la qualité d'affichage des couleurs aux performances du réseau. (Cette option n'est pas RECOMMENDÉE parce que les paramètres du réseau peuvent changer fréquemment, ce qui pourrait affecter le comportement d'utilisation.)

Low - Sélectionnez « Low » pour une forte compression et 16 couleurs.

Medium - Sélectionnez « Medium » pour une compression moyenne et 256 couleurs. Cette option est recommandée pour les connexions Internet standard.

High - Pour une performance optimale en réseau local, sélectionnez « High ». Cette option résultat en une faible compression et un niveau des couleurs de 16 bits.

Custom - Vous pouvez désirer vos propres niveaux de compression et de couleurs.

Cliquez sur « OK ». L'écran du dernier serveur cible apparait.

Table des matières

SECTIONS 1

Réglage manuel vidéo

L'ajustement manuel de l'image est à utiliser pour un réglage précis des paramètres vidéo du serveur cible, après avoir préalablement effectué un ajustement automatique. Cette fonction sert également à résoudre les problèmes d'affichage dus à un environnement où le bruit électrique est très présent, pour afficher correctement un signal VGA non standard ou

Pour afficher correctement un écran type DOS/CLI.

Pour régler la vidéo manuellement :

Cliquez sur « Manual Video Adjust » (Réglage video manuel). La fenêtre des réglages manuels apparait (voir la Figure 29). Un cadre rouge apparait également autour de l'écran. Il représente la zone d'affichage en fonction de la résolution d'écran du serveur. Effectuez réglages par rapport à ce cadre.

Brightness/Contrast (Luminosité/Contraste) - Servez-vous des réglettes pour régler la luminosité et le contraste de l'image affichée. Déplacez les curseurs pour modifier l'image affichée. Cliquez sur la zone des curseurs pour des réglages précis.

Pour les contrôles suivants, choisissez la valeur appropriée.

Horizontal Offset (Décalage horizontal) – Définition de la position de départ de chaque ligne de l'image affichée

Vertical Offset (Décalage vertical) – Définition de la position de départ verticale de l'image affichée.

Phase - Définition du point auquel chaque pixel est échantillonné.

Scale (Échelle) - Définition de l'échelle de résolution de l'image affichée.

Select Filter (Sélection du filtré) - Définition du filtré à appliquer sur le signal vidéo provenant du serveur cible. Un filtré plus élevé permet de réduire le niveau de bruit mais augmente la taille de l'image.

Noise Level (Niveau du bruit) - Le niveau de bruit vidéo lorsqu'une image fixe est affichée.

Figure 29 Commandes de réglage manuel de la lentille

Table des matières

SECTIONS 1

Réglage automatique de la vitesse

Pour régler la vidéo automatique :

Cliquez sur « Auto Video Adjust » (Réglage vidéo automatique). L'opération prend quelques secondes. Si l'opération recommence à plus de trois reprises, il est possible que le niveau de bruit soit anormalement élevé. Vérifiez le câble vidéo et assurez-vous qu'aucune application vidéo dynamique ne s'exécute sur le bureau du serveur cible.

Effectuez cette opération si nécessaire, pour chaque serveur cible ou nouvelle résolution d'écran.

Séquences de touches au clavier

1. Une liste prédéfinie de séquences de touches au

Clavier apparait. Lorsqu'une série est sélectionnée, elle est transmise directement au serveur cible sans affecter l'ordinateur client.

Par exemple, sélectionnez Ctrl-Alt-Del pour envoyer cette combinaison de trois touches au serveur cible afin d'initialiser un processus d'ouverture de session ou le processus d'extinction.

Pour ajouter une séquence au clavier :

Cliquez sur « Add/Remove » (Ajouter/supprimer). La fenêtre de gestion des touches spéciales (« Special Key Manager ») apparaît (voir la Figure 30).

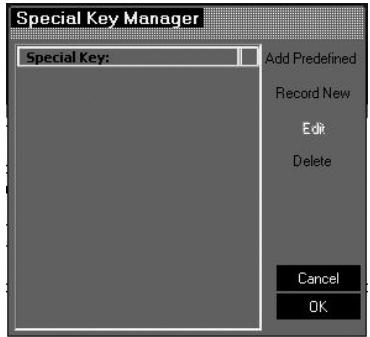

Figure 30 Fenêtre de gestion des touches spéciales

Pour ajouter une série prédéfinie :

1. Cliquez sur « Add Predefined » (Ajouter série prédéfinie). Une liste de séquences apparait.
2. Sélectionnez une série et cliquez sur « OK ». La série apparaît dans la fenêtre de gestion des touches spéciales.
3. Cliquez sur « OK ». La série apparaît dans la liste des séquences au clavier.

Table des matières

SECTIONS 1 2

3 4 5 6

Pour enregistrer une série de frappes :

1. À la fenêtre de gestion des touches spéciales, appuyez sur « Record New » (Enregistrer une nouvelle série). La boîte de dialogue d'ajout d'une touche spéciale apparait (voir la Figure 31).

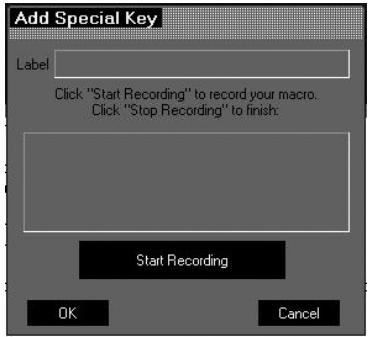

Figure 31 Boîte de dialogue d'ajout de touches spéciales

1. Donnez un nom à la série de touches dans la case « Label » (Nom).
2. Cliquez sur « Start Recording » (Commencer l'enregistrement) et cliquez à l'intérieur de la fenêtre principale.
3. Appuyez sur les touches de la séquence à enregistrer. La séquence apparait dans la zone de saisie.
4. Cliquez sur « Stop Recording » (Terminer l'enregistrement).
5. Cliquez « OK »

Pour modifier une série de touches :

1. À partir de la boîte de dialogue de gestion des touches spéciales, sélectionnez la clé à modifier.
2. Cliquez « Edit » (Modifier).
3. Cliquez « Start Recording » (Commencer l'enregistrement).
4. Appuyez sur les touches de la série à enregistrer. Les touches apparaissent dans la zone de saisie.
5. Cliquez sur « Stop Recording » (Terminer l'enregistrement).
6. Cliquez « OK »

Table des matières

SECTIONS 1

Synchronisation des pointeurs de souris

Lorsque vous travaillez à distance sur l'ordinateur client, deux pointeurs apparaissent : celui de l'ordinateur client est superposé à celui du serveur cible. Les pointeurs doivent être synchronisés (alignés). Dans le cas contraire, les paragraphes suivants expliquent la marche à suivre afin d'obtenir une synchronisation des pointeurs.

Avertissement

Avant de synchroniser les pointeurs des souris, assurez-vous que l'accélération de souris est déactivée sur tous les serveurs cibles connectés (voir l'explication ci-dessous). Sinon, la synchronisation des souris peut ne pas fonctionner.

Alignement des pointeurs de souris

Avant de procéder à la synchronisation des pointeurs, il est nécessaire d'ajuster l'affichage vidéo du serveur cible pour tous les serveurs connectés. Vous trouvez ci-dessous les paramètres de souris pour les systèmes d'exploitation courants.

Réglages serveur-souris pour systèmes d'exploitation courants :

1. Allez à « Panneau de configuration »
2. Sélectionnez « Souris » puis allez à l'onglet des options de pointeur.
3. Assurez-vous que le curseur de la réglette de vitesse du pointeur se situe exactement au milieu, entre « Lent » et « Rapide »

1. Décochez la case « Améliorer la précision du pointeur ». Sous Windows 2000, réglez l'accélération de souris à « Aucune »

Remarque relative aux serveurs windows.

1. Windows active l'accélération de souris par défaut à l'écran d'ouverture de session. Assurez-vous d'avoir ouvert une session sur Windows pour vérifier la synchronisation des souris.
2. L'accélération ne peut être désactivée que sur une base individuelle d'utilisateur Windows. Si vous ouvrez une session sur Windows sous un nom d'utilisateur différent, vous devez également désactiver l'accélération de souris pour cet utilisateur.

Table des matières

SECTIONS 1

Red Hat®, fedora et autres distributions linux

1. Allez à « Mouse Preferences » (Préférences souris).
2. Allez ensuite à l'onglet « Motion » (Mouvement).

1. Reglez l'accélération à cinq clics de la gauche.
2. Réglez la sensibilité (« Sensibility ») à trois clics de la gauche.
3. Réglez le seuil (« Threshold ») à deux clics de la gauche.

Lorsque vous accédez au serveur cible, les pointeurs peuvent apparaître éloignés l'un de l'autre.

Pour aligner les pointeurs de souris :

À partir de la barre d'outils, cliquez sur « / Align » ou appuyez simultanément sur CTRL (gauche) + M. Les pointeurs s'alignent.

Table des matières

SECTIONS 1 2

3 4 5 6

Réglages manuels

Dans le cas où les paramètres de la souris du serveur cible ont été modifiés, ou lorsque le système d'exploitation du serveur cible est Windows XP, Server 2003, Vista ou Server 2008, ou encore Linux, Novell, SCO UNIX® ou SUN Solaris, vous devez synchroniser les pointeurs de souris manuellement.

Pour configurer manuellement la souris :

1. À partir de la barre d'outils, cliquez sur « / Manual Settings » (Réglages manuels). La boîte de dialogue « Mouse Settings » (Paramètres de la souris) apparait (voir la Figure 32).

Figure 32 Boîte de dialogue des paramètres de la souris

1. Sélectionnez le système d'exploitation du serveur cible et cliquez sur « OK ». Des instructions et des curseurs apparaissent. Remarque : vous devez effectuer cette configuration pour chaque port.
2. Suivez les instructions et réglez les curseurs avec les mêmes valeurs que les propriétés souris du serveur cible.
3. Cochez « USB » si le MIS utilisé est de type USB.

Cliquez sur « OK ». Les pointeurs devraient être synchronisés. Il n'est pas nécessaire d'effectuer cette configuration à moins que vous ne changiez le serveur rattaché à ce port en particulier.

Table des matières

SECTIONS 1

Paramètres avancés - émulation de la souris

Cliquez sur Advanced.... La boîte de dialogue « Mouse Emulation » (Émulation de la souris) apparait (voir la Figure 33).

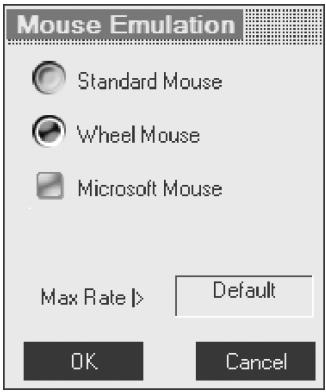

Figure 33 Boîte de dialogue d'émulation de la souris

Si une souris à 2 boutons (une ancienne souris sans molette, la plupart des pavés tactiles, boules de commande ou claviers intégrés avec souris que l'on retrouve dans la plupart des tiroirs de baies) est connectée au port KVM local du switch, réglez l'émulation de la souris à « Standard Mouse » (Souris standard).

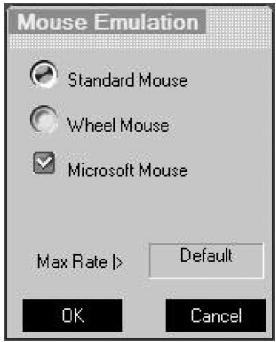

Figure 34 Boîte de dialogue d'émulation de la souris pour utilisation avec pavés tactiles

Cliquez OK pour enregistrer les paramètres.

Remarque :

Ce paramètre d'émulation de la souris sert à déterminer la série de réinitialisation d'une souris locale. Un mauvais réglage peut faire en sorte que la souris de la console locale ne puisse fonctionner correctement lorsqu'un utilisateu distant la déconnecté du switch.

Max Rate - Permet de définir le taux maximum de rapports effectués par la souris au système d'exploitation. Pour les systèmes Sun Solaris, le taux par défaut est réglé sur 20, afin d'assurer la prise en charge des versions plus anciennes.

Table des matières

SECTIONS 1

Calibration des pointeurs de souris

Il est possible qu'un serveur cible utilise une vitesse de pointeur de souris différente de celle de l'ordinateur client. La fonction de calibration détermine automatiquement la vitesse de la souris du serveur cible et synchronise les deux pointeurs.

Pour effectuer la calibration sur un serveur cible sous Windows NT® 4, 2000 ou 98 :

À partir de la barre d'outils, cliquez sur « Calibrate » (Calibrer). Le switch sauvegarde cette calibration. Ainsi, seule une calibration est nécessaire par serveur cible.

Si le niveau de bruit vidéo est supérieur à zéro, la calibration peut ne pas s'effectuer correctement. Allez à « Video Adjustment » (Réglage vidéo) et essayez d'éliminer le bruit en appuyant sur « Auto video adjust » (Réglage vidéo auto) et/ou en ajustant les curseurs dans les réglages manuels. Effectuez ensuite la calibration de la souris.

Remarque! Si les paramètres de la souris venaient à changer sur le serveur cible, vous nevez synchroniser les pointeurs de souris manuellement, tel que décrit ci-dessous. Remarque! Si les paramètres de la souris venaient à changer sur le serveur cible, vous devez synchroniser les pointeurs de souris manuellement, tel que décrit ci-dessous.

Réglages généraux

Il est possible que les réglages suivants :

Réglages de performance Paramètres vidéo Séquences de touches au clavier Synchronisation des pointeurs de souris

doivent être effectués à deux reprises pour chaque cible.

Table des matières

Fonctionnalités du menu globe

Effectuez un clic droit sur l'icône du globe, un menu apparait. À partir de ce dernier, vous pourrez accéder aux périphériques connectés. Vous avez aussi les fonctionnalités suivantes :

Déconnecter - Permet de se déconnecter et de terminer la session en cours.

A propos - Sert à vérifier les versions du logiciel client, du micrologiciel et du fichier de définition installés sur votre switch.

Local Settings - Ouvre la boîte de dialogue de configuration du client (Client Configuration) (voir la Figure 35).

Figure 35 Boîte de dialogue de configuration du client

Pointer Type - Le menu déroulant vous permet de modifier le pointeur de souris de l'ordinateur client : un point ou pas du tout.

Hide Toolbar - Cochez cette option pour masquer la barre d'outils par défaut, à partir de la prochaine connexion. Pour faire apparaître ou masquer la barre d'outils, pressez la touche « F9 » ou double-cliquez sur l'icône de la barre des tâches

Full-Screen Mode - Cochez cette option pour activer le mode plein écran par défaut, à partir de la prochaine connexion. Pour activer/désactiver le mode plein écran, appuyez sur « F11 » (voir également la section suivante).

Virtual Media - Cliquez sur cette option pour monter virtuellement sur le serveur cible tout dispositif de stockage de masse amovible connecté à l'ordinateur client.

Table des matières

SECTIONS 1 2

Grâce à la fonction Virtual Media, vous pouvez monter virtuellement sur le serveur cible tout dispositif de stockage de masse amovible connecté à l'ordinateur client.

Par example :

• Unités de disques
• CD-ROM DVD-ROM Images ISO d'un CD\DVD
• Clés USB (disque sur jeton)
• Divers clés ou cartes identifiées par le système d'exploitation comme étant un dispositif de stockage de masse amovible

Configuration

La fonction Virtual Media n'est prise en charge que par les ports serveur 1 et 2. Vous devez connecter des câbles USB distincts aux ports VM 1 et 2 situés au dos du switch et les faire correspondre avec les serveurs connectés aux ports serveur 1 et 2.

Montage d'un lecteur

1. Cliquez sur « Virtual Media » pour en faire apparaitre la boîte de dialogue (voir la Figure 36). Tous les dispostis de stockage de masse connectés apparaisent dans la section « Local Drives » (Lecteurs locaux).

Figure 36 Virtual Media

1. Sélectionnez le dispositif devant être monté et cliquez sur « Mount ». Un avertissement relatif à un dispositif distant apparait.
2. Cliquez sur « OK ». Le dispositif est monté sur le serveur cible et apparait en tant que lecteur CD/DVD amovible sur le serveur cible. Il apparait également dans la section « Mounted Drives » (Lecteurs montés) de la Figure 36. Lorsqu'un dispositif est monté, vous pouvez utiliser ce dernier pendant une session distante comme s'il était connecté au serveur cible.

Table des matières

SECTIONS 1

Montage d'un fichier ISO

Une image ISO (.iso) est une image disque d'un système de fichiers ISO 9660, et réfère à l'image d'un disque optique ou une image UDF. En plus des fichiers de données contenus dans l'image ISO, elle contient également toutes les métadonnées du système de fichiers, y compris le code d'amorce, les structures et les attributs. Toutes ces informations sont contenues dans un seul fichier. Ces propriétés en font une alternative intéressante aux média physiques pour la distribution de logiciels pour qui ces informations supplémentaires sont requises, puisqu'il est facile de la récapituler sur l'Internet.

Pour monter un fichier ISO, cliquez sur « Mount ISO File » (Monter le fichier ISO), localisez le fichier et montez-le.

Informations importantes sur la fonction virtual media

Parce que la fonction Virtual Media émule l'USB 1.1 sur une connexion TCP, certaines limites s'appliquent à sa compatibilité et à son fonctionnement.

Le Virtual Media émule l'USB 1.1. Il n'émule pas l'USB 2.0. - Le Virtual Media ne peut rediriger le lecteur CD/DVD ou tout dispositif de stockage de masse du client vers un serveur cable que pendant une session ouverte. Cela peut dire que si la session distante prend fin, les lecteurs montés seront automatiquement démontés du serveur cable.

Le débit de transfert maximal du média virtuel ne dépasse pas 5.0 Mbps. Seuls les lecteurs identifiés par le système d'exploitation du client comme étant des lecteurs avec stockage amovible peuvent être montés comme media virtuel. Bon nombre de disques durs USB s'identifient eux-mêmes auprès du système d'exploitation en tant que lecteur de disque dur et ne peuvent servir au montage de media virtuel. - Le démarrage à partir d'un lecteur virtuel n'est possible que si le serveur cible prend en charge le démarrage à partir d'un dispositif de stockage connecté par l'USB. Il n'est actuellement pas possible de démarrer un serveur cible Linux monté en tant que media virtuel. - Windows CD/DVD, ou ses modifications telles que Wintersals ERD Commander, WinPE, BartPE ou similaire, peuvent servir au démarrage du serveur cible lorsque montés en tant que media virtuel. - Le fait de monter des dispositifs de stockage de masse amovible, tels que clés USB (disque sur jeton) ou divers clés/cartes USB aura pour effet de retirer ces derniers du système d'exploitation du client et les rediriger vers le serveur cible avec permissions lecture/écriture, le tout afin d'assurer l'intégrité du procédé d'écriture. - Aucun délai de déconnexion ne survendra pendant que le média virtuel est monté.

Table des matières

SECTIONS 1

Mode plein écran

En mode plein écran, vous pouvez travailler sur le serveur cible comme si vous étiez sur un ordinateur local.

Pour travailler en plein écran :

1. Assurez-vous que l'ordinateur client possède la même résolution d'écran que le serveur cible.
2. Appuyez sur « F11 ». La fenêtre d'Internet Explorer disparaît, ne laissant que la barre de menu Internet Explorer en haut de l'écran.
3. Cliquez avec le bouton droit de votre souris sur la barre de menu Internet Explorer et cochez « Auto-Hide » (Masquer automatiquement). La barre de menu d'Internet Explorer disparaît. Vous êtes maintenant en mode plein écran.

Pour quitter le mode plein écran :

Appuyez sur « F11 » ou placez la souris en haut de la fenêtre pour afficher la barre d'outils d'Internet Explorer et cliquez sur le bouton « Restaurer »

Remarque! Il est également possible d'activer le mode plein écran à partir du menu de la barre d'outils (voir en page 29).

Terminer la session distante

Pour se déconnecter et terminer la session, cliquez sur dans la barre d'outils. La page d'ouverture de session apparait. Vous pouvez ouvrir à nouveau une session ou fermer la fenêtre du navigateur.

Le menu de la page des cibles

Lorsque vous vous connectez au système en tant qu'administrateur ou d'utilisateur, vous verrez la page des cibles (Targets) (voir la Figure 14 en page 16). À partir du menu, vous pouvez :

• Modifier le mot de passe
• Afficher le journal des événements

Remarque! Seul l'administrateur peut accéder aux options de configuration dans le menu.

Table des matières

SECTIONS 1

Modification du mot de passe

Pour modifier le mot de passe, cliquez sur « Password » (Mot de passe) à partir du menu. La fenêtre suivante apparait.

Figure 36 Mot de passe

Saisissez un nouveau mot de passe en fonction du niveau de sécurité choisi (voir en page 19).

Journal des événements

Pour voir un journal des événements du système :

À partir du menu, sélectionnez « Event Log » (Journal des événements). L'écran suivant apparait.

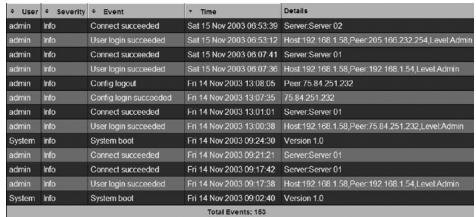

Figure 37 Journal des événements

Naviguez les pages à l'aide des touches de défilement gauche et droite marquées (A) sur la Figure 37.

À partir du menu déroulant, marqué (B) à la Figure 37, choisissez le nombre d'événements qui apparaîtront sur chaque page (de 10 à 40).

Télécharger le journal

Il est possible de télécharger et d'enregistrer le journal.

Pour ce faire, cliquez sur Download as file et enregistrez sous forme de fichier «. csv » Il est possible d'ouvrir le fichier avec Microsoft Excel ou un logiciel compatible.

Vider le journal

Pour supprimer le contenu du journal, cliquez sur Clear log. Une invite vous incite à d'abord enregistrer le journal.

Table des matières

SECTIONS 1

Cette section explique comment utiliser le switch locally via l'interface graphique.

L'interface graphique

Pour faire apparaître l'interface graphique :

1. Sur le clavier local, appuyez deux fois sur la touche « Arrêt Défil ». La fenêtre principale de l'interface graphique apparait (voir la Figure 38). La colonne « Pwr » indique si le serveur est allumé.

Figure 38 Fenêtre principale de l'interface graphique

Navigation de la fenêtre principale de l'interface graphique

Pour naviguer de bas en haut, servez-vous des touches de défilement haut et bas.

Pour quitter l'interface graphique, appuyez sur « Échap »

Sélectionner un ordinateur

Pour sélectionner un ordinateur :

1. Naviguez à la ligne de l'ordinateur désiré.

Ou encore, saisissez le numéro de port à 2 chiffres de l'ordinateur désiré.

1. Appuyez sur « Entrée ». Vous accédez maintenant à l'ordinateur sélectionné. Une étiquette de confirmation vous indique le nom de l'ordinateur auquel vous accédez.

Table des matières

SECTIONS 1

Déplacer l'étiquette de confirmation - F1

Il est possible de déplacer l'étiquette de confirmation qui apparait pendant une courte période, vous indiquant le nom de l'ordinaire auquel vous accédé, et ce partout sur l'écran.

Pour déplacer l'étiquette de la fenêtre principale :

1. Naviguez vers la ligne d'un ordinateur à l'aide des touches de défilement haut et bas.
2. Appuyez sur « F1 ». L'image de l'écran sélectionné et l'étiquette de confirmation apparaissent.
3. Au moyen des touches de défilement, déplacez l'étiquette à l'endroit désiré.
4. Appuyez sur « Échap » pour enregistrer et quitter.

Ajustement - F5

Il se peut que vous deviez ajuster la réserve si la distance entre le switch et le serveur est de 15 à 30 mètres. Vous pouvez ajuster l'image de tout écran d'ordinaire à partir de la fenêtre principale.

Pour ajuster l'image de l'écran :

1. Naviguez vers la ligne de l'ordinateur dont vous désirez ajuster l'image.
2. Appuyez sur « F5 ». L'image de l'écran de l'ordinateur sélectionné apparait, ainsi que l'étiquette d'ajustement de l'image (voir la Figure 39).

Figure 39 Étiquette d'ajustement de l'image

1. Ajustez l'image à l'aide des touches de défilement gauche et droite.
2. Lorsque vous êtes satisfait des ajustements, appuyez sur « Échap »

Remarque! La qualité de l'image dépend de la distance. Plus l'ordinateur distant est situé loin du switch, plus la qualité de l'image sera déficiente et plus d'ajustements seront nécessaires. Nous recommandons de placer les ordinateurs haute résolution plus près du switch.

Table des matières

SECTIONS 1

La fenêtre des paramètres - F2

Appuyez sur F2. La fenêtre « Settings » (Paramètres) apparait (voir la Figure 40).

Figure 40 Fenêtre des paramètres

À la fenêtre « Settings », naviguez vers la bas à l'aide de la touche de tabulation. Au bas de la fenêtre, appuyez sur « Tab » pour aller en haut de la fenêtre. Modifiez les paramètres en saissant des données dans la zone sélectionnée ou en appuyant sur la barre d'espacement, selon le cas.

À partir de cette fenêtre, les opérations suivantes sont possibles :

La modification des paramètres réseau à partir de l'interface graphique est expliquée en même temps que la configuration initiale à la section « Réglage de l'adresse IP » en page 13.

5000HQ MNG - Appuyez sur la barre d'espacement pour activer ou désactiver la gestion par le 5000HQ. Lorsque cette fonction est activée, le switch est pris en main à distance par le Dispositif d'accès centralisé 5000HQ OmniView IP.

5000HQ ADD - Vous pouvez ici modifier l'adresse IP fixe du 5000HQ.

HOT KEY - Appuyez deux fois sur « Arrêt Défil » successivement pour faire apparaitre l'interface graphique. Vous pouvez replacer « Arrêt Défil » avec l'une ou l'autre des options de raccourcis suivantes :

• Ctrl, Ctrl (touche Ctrl gauche seulement)
• Ctrl, F11 (touche Ctrl gauche seulement)
• Imprécran

Appuyez sur la barre d'espacement pour basculer entre les options. Pour afficher l'interface graphique dans le futur, appuyez sur le nouveau raccourci.

KEYBOARD LANGUAGE - Appuyez sur la barre d'espacement pour basculer entre les options de langue. Vous avez le choix entre français et allemand.

Table des matières

SECTIONS 1

DDC-F10

Acronyme de Display Data Channel, DCC est une norme de la VESA pour la communication entre les moniteurs et les cartes video.

À partir de la génération des paramètres, saisissez l'information DDC du moniteur connecté au switch dans la mémoire de tous les MIS connectés lors de la première installation du système.

Pour saisir l'information DDC :

Appuyez sur F10. Le message « Please wait » (Veuillez patienter) clignote à quelques reprises, puis disparaît. L'information DDC du moniteur est envoyée à tous les MIs.

Mise à jour de l'information DDC

Il est recommandé de mettre à jour l'information DDC dans l'une des situations suivantes :

Lorsque vous remplacez le moniteur connecté au switch Lorsque vous ajoutez un nouveau MIS au système Lorsque vous reconnectez un MIS qui a servi temporairement sur un système différent

Pour mettre à jour l'information DDC, répétez la procédure ci-dessus.

Sauvegarde des modifications aux paramètres

Pour sauvegarder les modifications aux paramètres et retourner à la fenêtre principale, appuyez sur « Échap ».

Table des matières

SECTIONS 1

Systèmes d'exploitation	Serveur cible Windows, Novell, Linux, Sun Solaris Ordinateur client Windows 2000 ou version ultérieure avec IE 6.0 ou supérieur et ActiveX
Résolution	Serveur cible Jusqu'à 1600 x 1200 @ 85 Hz Ordinateur client Recommendé – la résolution devrait être supérieur à cette du serveur cible
Distance entre le switch et les MIS	Jusqu'à 30 mètres
Synchronisation matériel et souris	Modes automatique et manuel
Sécurité	Chiffrement SSL sur 128 bits, chiffrement AES sur 256 bits
Connexions	Ethernet - RJ45 - 10/100bps à détention automatique Série - RJ45 x 2 Connectique locale KVM - monitateur HDD15, clavier/souris - 2 USB Serveurs - RJ45
Poids	2,343 kg

Dimensions (H x P x L)	44 x 270 x 431 mm
Entrée d'alimentation	100-240 VCA @ 0,8 A, 50/60 Hz
Température de fonctionnement	0° à 40 °C
Température de stockage	-40° à 70 °C
Humidité	80 % d'humidité relative sans condensation

	MIS PS/2	MIS USB
Connexions	VGA-HDD15 Clavier/souris-MiniDIN6 Système-RJ45	VGA-HDD15 Clavier/souris-USB Système-RJ45
Alimentation	À partir du port clavier	À partir du port USB
Poids du produit	100 g
Poids d'expédition	172 g
Dimensions	65 x 25 x 25 mm

Table des matières

SECTIONS 1

Résolution vidéo et taux de rafraîchissement

Hz →	56	60	65	66	70	72	73	75	76	85	86
640 x 480		x		x	x	x		x		x
720 x 400					x					x
800 x 600	x	x				x		x		x	x
1024 x 768		x			x	x	x	x	x	x
1152 x 864								x
1152 x 900				x					x
1280 x 720		x
1280 x 768		x						x
1280 x 960		x								x
1280 x 1024		x				x		x	x	x
1600 x 1200		x	x		x			x		x

Table des matières

SECTIONS 1

Sécurité

Cet appareil ne contient aucune pièce dont l'utilisateur peut assurer l'entretien. L'entretien de cet appareil doit être confié à Belkin International, Inc.

Commentaires à propos du manuel de l'utilisateur

Aidez-nous à améliorer notre documentation en nous faisant parvenir vos commentaires. Écrivez-nous à : [e-mail].

Veuillez indiquer les informations suivantes : nom du manuel, référence du produit et numéro P.

Enregistrer un produit

Vous pouvez enregistrer votre produit en ligne à https://www.belkin.com/registration/.

Le fait d'enregistrer votre produit permettra à Belkin de pouvoir vous contacter et vous communiquer des informations à propos de l'utilisation de votre produit.

Déclaration FCC déclaration de conformité à la réglementation FCC en matique de compatibilité électromagnétique

Belkin International, Inc., dont le siège se situe 501 West Walnut Street, Compton, CA 90220, États-Unis, déclare sous sa propre et unique responsabilité que les produits :

F1DP216G, F1DP232G

auxquels se réfère la présente déclaration :

L'appareil a été testé et satisfait aux limites de la classe A des appareils numériques, conformément à l'alinéa 15 de la réglementation de la FCC. Ces limites sont conçues pour assurer la protection raisonnable contre l'interférence nuisible quand le matériel est actionné dans un environnement commercial. L'appareil, généralement utilisé, peut irradier une énergie de fréquence radio. S'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles sur le plan de la réception radio ou télévision. Le fonctionnement de ce matériel dans des zones résidentielles est susceptible d'entraîner l'interférence nuisible. Dans ce cas, l'utiliser sera requis de rectifier l'interférence à ses frais.

Déclaration de conformité CE

Belkin International, Inc., déclare sous sa propre et unique responsabilité que les produits F1DP216G, F1DP232G, auxquels se réfère la présente déclaration, ont été élaborés en conformité avec les normes d’émissions EN55022 ainsi que les normes d’immunité EN55024, LVP EN61000-3-2 et EN61000-3-3.

Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada.

Couverture offerte par la garantie

Belkin International, Inc. (« Belkin ») garantit à l'acheteur initial de ce produit Belkin que le produit est exempt de défauts de conception, de montage, de matériel et de fabrication.

Période de garantie

Belkin garantit ce produit Belkin pour une période de deux ans.

En cas de problème

Garantie du produit

Belkin s'engage à réparer ou à remplacer gratuitement, à sa convenance, tout produit défectueux (à l'exception des frais d'expédition du produit). Belkin se réserve le droit de mettre fin, sans avis préalable, à la production de n'importe quel produit et rejette toute garantie limitée consistant en la réparation ou au remplacement de ces produits dont la fabrication a cessé. Si Belkin n'est pas en mesure de réparer ou de remplacer le produit (par exemple, parce que sa production a été arrêtée), Belkin proposera soit un remboursement ou une note de crédit pour l'achat d'un autre produit de Belkin.com, pour un montant égal à celui du prix d'achat du produit, tel que figurant sur la preuve d'achat originale et après déduction de la valeur équivalente à son usage normal.

Exclusions de la garantie

Toutes les garanties précitées sont nulle et non avenues si le produit Belkin n'est pas retourné à Belkin, à la demande expresse de celui-ci, l'acheteur étant responsable de l'acquittement des frais d'expédition, ou si Belkin détermine que le produit Belkin a été installé de façon inappropriée ou modifié d'une quelconque manière. La garantie du produit Belkin ne

protège pas contre des calamités naturelles comme les inondations, les tremblements de terre, la foudre, la guerre, le vandalisme, le vol, l'usure normale, l'érosion, l'épuisement, l'obsolescence, l'abus, les dommages provoqués par des perturbations de basse tension (baisses ou affaissements de tension, par exemple), un programme non autorisé ou une modification de l'équipement du système.

Pour une demande d'intervention

Procédez comme suit pour obtenir une réparation de votre produit Belkin :

1. Communiquez avec Belkin Ltd., Express Business Park, Shipton Way, Rushden, NN10 6GL, Royaume-Uni, à l'attention de : Customer Service (service client) ou appelez le (800)-223-5546 15 jours maximum après l'événement. Préparez-vous à fournir les informations suivantes :

a. Le numéro de référence du produit Belkin. b. Le lieu d'achat du produit. c. La date d'achat du produit. d. Une copie de la facture originale.

1. Le représentant du service client Belkin vous donnera sera alors toutes les instructions sur la façon d'expédier votre facture et le produit Belkin et la façon de présenter votre réclamation.

Table des matières

SECTIONS 1

Belkin se réserve le droit d'examiner le produit Belkin endommagé. Tous les frais d'expédition du produit Belkin à l'adresse de Belkin en vue de son inspection seront entièrement à la charge de l'acheteur. Si Belkin détermine, à son entière discrétion, qu’il serait impossible d’expédier l’équipement endommagé à Belkin, Belkin peut désigner un atelier de réparation de son choix pour l’inspection du produit et l’établissement d’un devis de réparation. Les coûts, s’il en est, pour l’expédition de l’équipement jusqu’à l’atelier de réparation et le retour, ainsi que pour l’estimation, seront entièrement à la charge de l’acheteur. L’équipement endommagé doit être disponible pour inspection jusqu’à règlement de la demande de réclamation. Lorsqu’un règlement intervient, Belkin se réserve le droit d’un recours en subrogation sous toute autre police d’assurance détenue par l’acheteur.

La législation nationale face à la garantie

CETTE GARANTIE NE COMPREND QUE LA GARANTIE BELKIN. BELKIN REJETTE PAR LE PRESENT DOCUMENT TOUTES LES AUTRES GARANTIES, EXPLICITES OU IMPLICITES, SAUF EXCEPTIONS PRÉVUES PAR LA LOI, Y COMPRIS MAIS SANS S'Y LIMITER, LES GARANTIES IMPLICITES AFFÉRENTES À LA QUALITÉ LOYALE ET MARCHANDE ET À L'ADOQUATION À UNE FINALité DONNEE. CES GARANTIES IMPLICITES, LE CAS ÉCHÉANT, SONT D'une DURée LIMITÉ AUX CONDITIONS DE LA PRESENTE GARANTIE.

Certains pays ne permettant pas d'imposer de limite à la durée de validité des garanties implicites. Il se peut donc que les limites ci-dessus ne s'appliquent pas dans votre cas.

BELKIN NE POT EN AUCUN CAS ÉTRE TENU RESPONSABLE DE DOMMAGES ACCESSOIRES, DIRECTS, INDIRECTS OU MULTIPLES, Y COMPRIS, MAIS SANS S'Y LIMITER, LES PERTES COMMERCIALES OU DE REVENUS DÉCOULANT DE LA VENTE OU DE L'UTILISATION DE TOUT PRODUIT BELKIN, MÉME LORSQU'IL A ÉTÉ AVISE DE LA PROBABILITÉ DES DITS DOMMAGES.

La garantie vous confère des droits légaux spécifiques. Vous pouvez également bénéficier d'autres droits qui varient d'un pays à l'autre. Certains pays ne permettent pas d'exclure ou de limiter les dommages accidentels, consécutifs ou autres, de sorte que les limitations ou exclusions précitées peuvent ne pas s'appliquer dans votre cas.

Table des matières

SECTIONS 1 2

Vous trouvez des informations techniques supplémentaires sur le site www.belkin.com, dans la section Assistance.

Pour contacter le service d'assistance technique par téléphone, veuillez composer le numéro correspondant dans la liste ci-contre*.

*Hors coût de communication locale.

PAYS	NUMéro	ADRESSE INTERNET
AUTRICHE	0820 200766	www BELKIN.com/de/
BELGIQUE	07 07 00 073	www.belkin.com/nl/www.belkin.com/fr/
République Tchêque	239 000 406	www.belkin.com/uk/
DANEMARK	701 22 403	www.belkin.com/uk/
FINLANDE	0972519123	www.belkin.com/uk/
FRANCE	08 - 25 54 00 26	www.belkin.com/fr/
ALLEMAGNE	0180 - 500 57 09	www.belkin.com/de/
GRÈCE	00800 - 44 14 23 90	www.belkin.com/uk/
HONGRIE	06 - 17 77 49 06	www.belkin.com/uk/
ISLANDE	800 8534	www.belkin.com/uk/
IRLANDE	0818 55 50 06	www.belkin.com/uk/
ITALIE	02 - 69 43 02 51	www.belkin.com/it/
LUXEMBOURG	34 20 80 85 60	www.belkin.com/uk/
PAYS-BAS	0900 - 040 07 90,10 € par minute	www.belkin.com/nl/
NORVÉGE	81 50 0287	www.belkin.com/uk/
POLOGNE	00800 - 441 17 37	www.belkin.com/uk/
PORTUGAL	707 200 676	www.belkin.com/uk/
RUSSIE	495 580 9541	www.belkin.com/networking/
AFRIQUE DU SUD	0800 - 99 15 21	www.belkin.com/uk/
ESPAGNE	902 - 02 43 66	www.belkin.com/es/
SUÉDE	07 - 71 40 04 53	www.belkin.com/uk/
SUISSE	08 - 48 00 02 19	www.belkin.com/de/www.belkin.com/fr/
ROYAUME-UNI	0845 - 607 77 87	www.belkin.com/uk/
AUTRES PAYS	+44 - 1933 35 20 00

Belkin Ltd.

NN10 6GL, Royaume-Uni

Belkin SAS

130 rue de Silly

92100 Boulogne-Billancourt

France

Belkin GmbH

Hanebergstraße 2

80637 Munich

Allemagne

Belkin Iberia

Belkin Italie & Grèce

Via Carducci, 7

Milan 20123

Italie

Belkin B. V.

Boeing Avenue 333

1119 PH Schiphol-Rijk

Pays-Bas
