MODE D'EMPLOI F1DP2XXAEA BELKIN

Manuel de l'utilisateur

PM00019ea-F1DP2XXAea

Table des matières

SECTIONS

Introduction. 1

Fonctionnalités clés 2

Composants du système 4

Configuration système requise. 4

Terminologie 5

Illustrations de l'appareil 6

Tableau des témoins et des boutons 6

Tableau des connecteurs 6

Installation 7

Recommandations préalables à l'installation

Résolution des problèmes courants de montage en baie

Montage en baie du Switch CAT5 SMB.

Connexion du système.

Les modules d'interface serveur (MIS).

Connexion d'un MIS PS/2. 11

Connexion d'un MIS USB 11

Connexion au réseau 12

Branchement des câbles CAT5.

Branchement de la console locale. 12

Branchement de la source d'alimentation 12

Réglage de l'adresse IP 13

Interface Web 15

Ouverture d'une session sur l'interface Web.

Notes relatives à la certification SSL 15

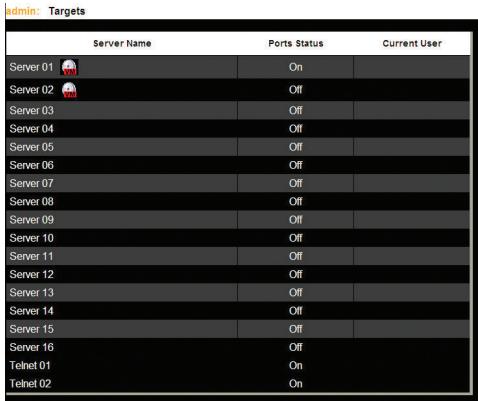

Ouverture de session 16

Configuration du système. 17

Réseau > Configuration

LAN 18

Administration > Paramètres utilisateur.

Ajouter un utilisateur 19

Modifier un utilisateur 20

Supprimer un utilisateur 20

Bloquer un utilisateur 20

Administration > Modification du nom du serveur 20

Administration > Liste d'accès au serveur 21

Sécurité > Paramètres 21

Sécurité > Certificat SSL 22

Maintenance > Mise à niveau du switch 23

Maintenance > Mise à niveau des MIS 23

Rétablir les paramètres par défaut.

Réglage de l'heure et de la date. 24

Sauvegarde et restauration 25

Sauvegarde des modifications et fermeture de session.

Accès local.

L'interface graphique. 26

Navigation de la fenêtre principale de l'interface graphique 26

Sélectionner un ordinateur 26

Déplacer l'étiquette de confirmation - F1 27

Ajustement - F5. 27

La fenêtre des paramètres - F2 28

DDC-F10 29

Sauvegarde des modifications aux paramètres

Informations supplémentaires 30

Caractéristiques techniques.

Sécurité31

Commentaires à propos du manuel de l'utilisateur.

Enregistrer un produit

Informations. 32

Table des matières

SECTIONS

Félicitations et merci d'avoir fait l'achat d de Belkin doté d'une technologie d'extension CAT5 évoluée. Ce switch représente une solution simple et rapide pour la prise en main de serveurs, idéale pour les moyennes et grandes entreprises. Le switch permet à plusieurs utilisateurs d'accéder à de multiples serveurs et de les contrôler.

Ce manuel de l'utilisateur contient toutes les informations nécessaires à l'installation et à l'utilisation de votre nouvea . Pour une installation rapide et simple, veuillez consulter le Guide d'installation rapide fourni avec l'appareil.

Merci de votre confiance. Nous sommes certains que vous allez vite constater pourquoi plus d'un million de produits OmniView de Belkin sont utilisés dans le monde.

Table des matières

SECTIONS

Technologie CAT5

La technologie CAT5 intégrée vous permet de brancher votre switch KVM à vos serveurs situés jusqu'à 30 mètres de celui-ci, grâce à un câblage CAT5 standard et les Modules d'interface serveur (MIS) compacts de Belkin. Le câblage CAT5 diminue l'enchevêtrement des câbles, simplifie leur gestion et facilite la circulation de l'air dans les bâtis, prolongeant ainsi la longévité de votre équipement. Les MIS garantissent un temps de disponibilité en continu grâce à une technologie d'entretien et l'émulation complète du signal du clavier et de la souris.

Interface graphique

La fonction d'interface graphique simplifie la gestion des serveurs en vous permettant d'attribuer des noms distincts à chaque serveur connecté au système. Elle propose une méthode visuelle pour commuter entre les serveurs et configurer les paramètres du réseau.

Raccourcis clavier

Les raccourcis clavier permettent de sélectionner le port souhaité à l'aide de commandes de clavier spécifiques. En utilisant une simple combinaison de touches sur le clavier, vous pouvez choisir instantanément un serveur.

Accès hors bande au BIOS

Le switch vous permet d'accéder au BIOS (Basic Input/Output System) de vos serveurs locaux afin d'apporter des modifications ou de procéder à des redémarrages, peu importe la connectivité réseau ou l'état du serveur.

Table des matières

SECTIONS

Interface conviviale

L'interface conviviale vous permet de régler ou de modifier les fonctions du switch rapidement et facilement via un navigateur Web, sans avoir à installer un logiciel supplémentaire sur vos serveurs.

Résolution vidéo

Le switch prend en charge des résolutions vidéo jusqu'à 1600 x 1200 @ 75 Hz, pour les consoles locales et distantes.

Mise à niveau par mémoire flash

La m vous permet d'obtenir les mises à jour du micrologiciel les plus récentes pour votre switch. Ces mises à jour vous assurent de la compatibilité du switch avec les périphériques et appareils les plus récents.

Table des matières

SECTIONS

Composants du système

• Switch KVM CAT5 216/232 OmniView SMB 1 x Câble d'alimentation secteur
• Manuel de l'utilisateur, Guide de démarrage rapide, 1x Supports pour montage en baie et vis.

Plateformes de systèmes d'exploitation d'ordinateur hôte

Le switch est compatible avec des unités centrales sous les plateformes suivantes (liste non exhaustive) :

Windows 2000, XP, Server 2003 et 2008, Vista. Microsoft DOS 5.x et versions ultérieures. Red Hat® Linux® 8.x et versions ultérieures. SunTM. Novell 5.x. Sun SolarisTM 8.x et versions ultérieures.

Module d'interface serveur USB requise.

Serveurs

Ordinateurs/serveurs PS/2 et USB. Moniteurs VGA, SVGA ou XGA.

Claviers et souris

Compatible USB

Moniteurs

CRT et LCD (moniteurs VGA, SVGA ou XGA)

Modules d'interface serveur

Pour brancher le switch à un serveur, vous devez disposer d'un module d'interface serveur SMB OmniView Belkin et d'un câble réseau CAT5 standard.

Table des matières

SECTIONS

Modules d'interface serveur SMB OmniView

F1DP101AeaAP (PS/2)

F1DP101AeaAU (USB)

F1DP101AeaAS (Legacy Sun™ miniDIN8)

F1DP101AeaAP-8P (PS/2, pack de 8)

F1DP101AeaAP-8P (USB, pack de 8)

Câbles CAT5

Belkin recommande fortement l'utilisation des câbles réseau catégorie 5e, FastCAT™5e,

ou catégorie 6 avec votre Switch CAT5 216/232 OmniView SMB afin d'assurer une meilleure performance vidéo. Ils offrent la plus grande qualité possible afin d'assurer une transmission de données optimale.

Câbles de raccordement UTP Belkin

A3L791-XX-YYY (CAT5e)

A3L850-XX-YYY (FastCAT 5e)

A3L980-XX-YYY (CAT6)

Remarque : utilisez des câbles CAT6 solides pour une qualité vidéo optimale sur de longues distances. Les codes de produits et la disponibilité de ces derniers peuvent varier.

Terminologie

Vous trouverez ci-dessous quelques termes utilisés dans ce guide, ainsi que leur signification.

Terme	Signification
Serveur cible	Les ordinateurs/serveurs locaux auxquels on accède avec le switch.
Console	Le moniteur, le clavier et la souris branchés sur le switch.
Modules d'interface serveur (MIS)	Dispositif d'interface dont une extrémité est connectée à l'ordinateur/au serveur et l'autre au switch.

Table des matières

SECTIONS

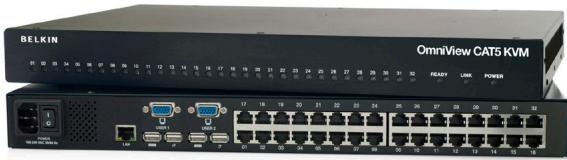

Illustrations de l'appareil

La figure 1 montre la face avant du .

Figure 1 – – Vue de devant

Tableau des témoins et des boutons

Voyant	Fonction
Port	Continu : Serveur est connecté et allumé
	Clignotant : Accès local au port en cours
Prêt	Vert continu : Unité disponible pour utilisation
Liaison	Vert clignotant : Unité connectée au réseau
Alimentation	Voyant d'alimentation

Remarque : Les voyants LED des ports clignotent l'un après l'autre lors du démarrage et de la mise à niveau du système. Veuillez patienter environ 45 secondes lors du démarrage.

Figure 2 : Commutateur CAT5 232 OmniView SMB - vue avant

Tableau des connecteurs

Connecteur	Fonction
Consoles locales	Pour la connexion d'un clavier, d'un monitér et d'une souris pour'utilisation locale du switch
LAN	Connexion Ethernet 10/100 Mb. Unvoyant DEL jaune s'allume lors de la connexion à un réseau local. Unvoyant DEL vert s'allume lorsqu'une session distante est en cours.
Ports serveurs	Pour la connexion des serveurs avec MIS (modules d'interface serveur)

Table des matières

SECTIONS

Recommandations préalables à l'installation

• Maintenez les câbles à distance des tubes fluorescents, climatisations et autres appareils susceptibles de créer des interférences électriques.
• Placez le switch sur une surface plane, propre et sèche.
• Le switch n'a pas été conçu pour la connexion à des lignes extérieures exposées. Veillez à ce que la distance maximale entre chaque ordinateur et le switch ne dépasse pas 30 mètres si vous utilisez des MIS.

Température ambiante de fonctionnement élevée

La température ambiante de fonctionnement de la baie peut être supérieure à la température ambiante de la pièce lors d'une installation dans une armoire fermée ou avec plusieurs unités. Installez l'équipement dans un environnement compatible avec la température ambiante nominale maximale.

Flux d'air réduit

Installez l'équipement dans la baie de sorte que le flux d'air requis pour un fonctionnement sécurisé du produit ne soit pas compromis. Laissez un espace d'au moins 5 cm de chaque côté du switch.

Charge mécanique

Le montage de l'équipement dans une baie doit être fait de telle sorte que des conditions dangereuses ne se produisent pas à cause d'un chargement mécanique inégal.

Surcharge du circuit

Lorsque vous connectez l'équipement au circuit d'alimentation, veuillez prendre en considération les effets que pourrait avoir une surcharge des circuits sur la protection contre les surintensités et le câblage d'alimentation.

Il est nécessaire d'assurer en permanence une mise à la terre fiable du matériel installé dans la baie. Veuillez porter une attention particulière aux raccords d'alimentation autres que les connexions directes au circuit terminal (par ex. utilisation de barres multiprise).

Table des matières

SECTIONS

Montage en baie du switch CAT5 SMB

Montez le switch dans une baie à l'aide du nécessaire de montage fourni. Les supports peuvent être placés suivant deux positions (voir la Figure 3).

Placez les supports vers l'avant de l'unité de sorte qu'elle puisse être montée face vers l'avant, ou placez les supports vers l'arrière de l'unité de sorte qu'elle puisse être montée face vers l'arrière de la baie. La figure 4 illustre l'emplacement du support pour un montage face vers l'arrière. Vissez le support sur le switch à l'aide des vis fournies.

Figure 4 : Emplacement du support

Table des matières

SECTIONS

Connexion du système

Figure 5 – Présentation du système du switch

Table des matières

SECTIONS

Les modules d'interface serveur (MIS)

Chaque ordinateur ou serveur est connecté directement au switch au moyen du MIS correspondant et de câbles CAT5 dans une configuration en étoile. Aucune source d'alimentation externe n'est requise pour les MIS. Les MIS s'alimentent directement à partir du port de clavier (MIS PS/2) ou du port USB (MIS USB) de l'ordinateur. Les figures ci-dessous montrent les MIS PS/2 et USB.

Figure 6 MIS USB (référence F1DP101AeaAU)

Figure 7 MIS PS/2 (référence F1DP101AeaAP)

Table des matières

SECTIONS

Connexion d'un clavier PS/2

La figure 8 montre les connexions d'un MIS PS/2.

1. Mettez le serveur hors tension.
2. Branchez le connecteur souris au port souris de l'ordinateur.
3. Branchez le connecteur clavier au port clavier de l'ordinateur.
4. Branchez le connecteur vidéo au port VGA de l'ordinateur.
5. Mettez le serveur sous tension.

Figure 8 : Connexions d'un clavier PS/2

Connexion d'un disque USB

Les MIS USB prennent en charge Windows 2000 et versions ultérieures, Sun, SGI et toutes les distributions modernes de Linux. Les connexions des MIS USB sont identiques. La figure 9 montre les connexions d'un MIS USB.

Pour connecter un MIS USB :

1. Branchez le connecteur vidéo au port VGA du serveur.
2. Branchez le connecteur USB au port USB du serveur.

Figure 9 : Port USB

Table des matières

SECTIONS

Connexion au réseau

Connectez le câble réseau au port LAN du switch. Vous devez effectuer cette étape avant d'allumer le switch.

Branchement des câbles CAT5

1. Branchez un connecteur au port RJ45 du MIS.
2. Branchez l'autre connecteur dans un port serveur libre du switch.
3. Répétez les étapes ci-dessus pour chaque ordinateur devant être connecté.

Branchement de la console locale

Pour utiliser le système localement, connectez une console locale au switch.

1. Connectez le câble du moniteur au port moniteu
2. Connectez le câble de clavier au port clavie
3. Connectez le câble de souris au port souris

Branchement de la source d'alimentation

1. Au moyen du cordon d'alimentation fourni, reliez le switch à une prise secteur avec mise à la terre. N'utilisez que le cordon d'alimentation fourni avec l'appareil.
2. Mettez le serveur sous tension. Veuillez patienter environ 45 secondes lors du démarrage.

Table des matières

SECTIONS

Réglage de l'adresse IP

Par défaut au démarrage, le switch obtient une adresse IP automatiquement d'un serveur DHCP (Dynamic Host Configuration Protocol) sur le réseau. Le serveur DHCP attribue une adresse IP, une adresse de passerelle et un masque de sous-réseau valides.

Vous pouvez connaître l'adresse IP sur l'interface graphique à l'écran à la position locale. S'il n'y a pas de serveur DHCP, vous pouvez régler l'adresse IP localement via l'interface graphique de la façon suivante :

1. Sur le clavier local, appuyez sur « Arrêt Défil ». La f apparaît (voir la Figure 10).

Figure 10 Fenêtre principale de l'interface graphique

1. Appuyez sur « F2 ». La fenêtre « Settings » (Paramètres) apparaît (voir la Figure 11).

Figure 11 – Fenêtre des paramètres

À la fenêtre « Settings », naviguez vers le bas à l'aide de la touche de tabulation. Au bas de la fenêtre, appuyez sur « Tab » pour aller en haut de la fenêtre. Modifiez les paramètres en saisissant des données dans la zone sélectionnée ou en appuyant sur la barre d'espacement, selon le cas.

Table des matières

SECTIONS

Modification des paramètres du réseau

Activer le DHCP - Lorsqu'un serveur DHCP est actif sur le réseau auquel le switch est connecté, le DHCP distribue automatiquement une adresse IP.

Lorsque le DHCP est désactivé (recommandé), vous pouvez attribuer une adresse IP fixe au switch.

Communiquez avec l'administrateur de votre réseau à propos de l'utilisation du DHCP.

Lorsque le DHCP est désactivé, saisissez l'adresse IP (IP Address), le masque de sous-réseau (Subnet Mask) et la passerelle (Gateway), tels que communiqués par votre administrateur réseau.

Lorsque l'adresse IP désirée a été saisie, ouvrez une session sur l'interface Web afin de terminer la configuration, tel que démontré à la section suivante.

Il est possible de modifier les paramètres du réseau à partir de l'interface graphique distante, tel que démontré en page 17.

Table des matières

SECTIONS

Ouverture d'une session sur l'interface web

Système d'exploitation de l'ordinateur client : Windows 2000 ou supérieur, avec Internet Explorer 6.0 ou une version ultérieure. La prise en charge du chiffrement sur 128 bits est requise.

Note relative à Windows Vista : Pour ouvrir une session sur l'interface de configuration Web sous Windows Vista, exécutez Internet Explorer en tant qu'administrateur. Pour ce faire, cliquez avec le bouton droit sur l'icône d'Internet Explorer de la barre des tâches et s . Voir la Figure ci-dessous.

Figure 12 : Sélectionnez « Exé

Notes relatives à la certification SSL

Lors de la première connexion, deux messages relatifs à la sécurité du navigateur apparaissent. Cliquez sur « Yes » (Oui) pour continuer.

Le premier avertissement disparaît après l'installation du premier client du switch, lors de l'installation du certificat racine de Belkin.

Lors de la première connexion, installez le certificat Belkin et le contrôle ActiveX. Vous devez vous connecter sur votre ordinateur en tant qu'administrateur pour installer le contrôle ActiveX. Lorsque le contrôle ActiveX est installé, tous les autres types d'utilisateurs peuvent se connecter.

Table des matières

SECTIONS

Ouverture de session

Pour compléter la configuration initiale via l'interface de configuration Web :

1. Ouvrez votre navigateur Web (Internet Explorer version 6.0 ou ultérieure).
2. Saisissez l'adresse IP système du switch (http ou https://adresse

IP/) et appuyez sur « Entrée ». La p apparaît (voir la Figure 13).

Figure 13 – P

1. Saisissez le nom d'utilisateur (admin) et le mot de passe (SMBremote) par défaut de l'administrateur (respecte la casse).
2. Appuyez sur « Entrée ». L'interface Web s'ouvre à la page « Targets » (Cibles) (voir la Figure 14).

1. Ajoutez cette page à vos favoris pour pouvoir y accéder plus facilement.

Table des matières

SECTIONS

Configuration du système

La configuration du système consiste à régler les paramètres du réseau, les paramètres de sécurité et relatifs aux utilisateurs, et la maintenance.

À partir du menu, cliquez sur « Configuration ». Sur la page « Network > Configuration » (Réseau > Configuration), le menu Configuration apparaît.

Figure 15 – Page Réseau > Configuration

Réseau > Configuration

Communiquez au besoin avec votre administrateur réseau pour obtenir les paramètres du réseau.

Device Name - Saisissez un nom pour le switch.

TCP Ports - Choisissez trois ports TCP compris entre 800 et 65535. Lorsque le switch fait figure de système autonome, il n'est pas nécessaire que les ports soient consécutifs. (Il est possible de modifier les numéros de port à partir du Dispositif d'accès centralisé, au besoin.)

Notes

La liste d'accès sécurisé de votre pare-feu ou votre routeur doit permettre la communication d'arrivée via les ports TCP sélectionnés.

L'adresse du switch.

Pour un accès d'ordinaire-client à partir d'un réseau local sécurisé, les ports sélectionnés doivent être ouverts pour la communication en sortie.

Table des matières

SECTIONS

Sous « LAN » à la Figure 14, se trouvent les éléments suivants :

Enable DHCP - Lorsqu'un serveur DHCP est actif sur le réseau auquel le switch est connecté, le DHCP distribue automatiquement une adresse IP.

Lorsque le DHCP est désactivé (recommandé) - Vous pouvez attribuer une adresse IP fixe au switch.

Communiquez avec l'administrateur de votre réseau à propos de l'utilisation du DHCP.

Lorsque le DHCP est désactivé, saisissez l'adresse IP (IP Address), le masque de sous-réseau (Subnet Mask) et la passerelle (Gateway) du réseau local (LAN), tels que communiqués par votre administrateur réseau.

Les paramètres peuvent être configurés localement à partir de l'interface graphique, tel qu'expliqué en page 14.

Administration > Paramètres utilisateur

À partir du menu, cliquez sur « User Settings ». La Figure 16 apparaît.

Figure 16 : Paramètres utilisateur

À cette page, l'administrateur peut créer et modifier des utilisateurs.

Il existe trois niveaux d'accès :

• Administrator (administrateur)
• Visualisation seule

Table des matières

SECTIONS

Administrateur

Un administrateur possède un accès illimité à toutes les fenêtres et à tous les paramètres, et peut prendre le contrôle de toute session active. L'administrateur peut modifier le nom et le mot de passe de tous les utilisateurs, ainsi que les permissions sur les serveurs cibles.

Utilisateur

Un utilisateur peut accéder et prendre en main les serveurs cibles dont il a la permission, mais ne peut pas utiliser les paramètres avancés de la souris.

Un utilisateur ne peut pas accéder à l'interface de configuration Web.

Visualisation seule

Les profils de type Visualisation Seule peuvent visualiser l'écran de n'importe quel serveur cible mais ne permettent pas le contrôle du clavier et de la souris. Un indicateur « View Only » apparaît sur le pointeur de la souris de l'ordinateur client.

Ajouter un utilisateur

Pour ajouter un utilisateur :

1. Cliquez sur New et saisissez un nom d'utilisateur et un mot de passe. Le mot de passe doit être composé d'au moins six caractères (lettres ou chiffres) et ne doit pas contenir le nom d'utilisateur, même si d'autres caractères y sont ajoutés.

Remarque ! Les caractères spéciaux &, <, >, { et } ne peuvent être contenus ni dans le nom d'utilisateur ni dans le mot de passe.

Selon le niveau de sécurité choisi, les règles de création du mot de passe varient. Veuillez vous référer à la section « Sécurité > Paramètres » en page 21.

1. Sélectionnez le type de permission dans la fenêtre « Permission ».
2. Cliquez sur Apply pour que l'utilisateur nouvellement créé apparaisse dans la liste des utilisateurs existants. La colonne « Permission » montre le type d'utilisateur (Administrator, User ou View Only). La colonne « Status » (État) montre si l'utilisateur est bloqué ou non (se référer à la section « Bloquer un utilisateur »).

Table des matières

SECTIONS

Modifier un utilisateur

Pour modifier un utilisateur :

1. Sélectionner l'utilisateur dans la liste.
2. Vous pouvez notamment modifier tous les paramètres : nom d'utilisateur, mot de passe et droits d'accès (se référer à la section « Bloquer un utilisateur »).
3. Cliquez sur Apply pour sauvegarder les modifications effectuées.

Supprimer un utilisateur

Pour supprimer un utilisateur :

1. Sélectionnez l'utilisateur dans la liste.
2. Cliquez sur Delete.
3. Cliquez sur Apply pour sauvegarder les modifications effectuées.

Bloquer un utilisateur

Il est possible de bloquer un utilisateur au lieu de le supprimer. Le nom d'utilisateur et le mot de passe sont alors sauvegardés, mais l'utilisateur n'a pas accès au système. Cochez la case « Block » (Bloquer) pour bloquer un utilisateur, puis cliquez sur Apply pour sauvegarder les modifications effectuées. Décochez la case « Block » (Bloquer) pour autoriser à nouveau l'accès au système.

Administration > Modification du nom du serveur

Donnez à vos serveurs connectés au switch un nom unique, de sorte que les utilisateurs accédant au système puissent facilement les identifier.

Pour ce faire :

1. Dans le menu, sélectionnez « Server Name Edit » (Modification du nom du serveur). La fenêtre de configuration du switch apparaît (voir la Figure 17).

Figure 17 : Configuration du switch

1. À la section « Server Name » (Nom du serveur), modifiez le nom des serveurs physiquement connectés en SÉLECTIONNANT le serveur et en saisissant un nouveau nom. Cliquez sur Apply pour sauvegarder les modifications effectuées.

Table des matières

SECTIONS

Administration > Liste d'accès au serveur

Par défaut, seuls les administrateurs peuvent accéder à tous les serveurs. Pour les autres types d'utilisateurs, les droits d'accès doivent être définis pour chacun d'entre eux séparément.

Pour ce faire :

1. Dans le menu, sélectionnez « Server Access List » (Liste d'accès au serveur). La fenêtre de c apparaît (voir la Figure 18).

1. Sélectionner un utilisateur dans la liste.
2. Cochez les serveurs cibles auxquels cet utilisateur peut accéder (en fonction de ses permissions d'accès). Pour sé
3. Cliquez sur Apply pour enregistrer les sélections.
4. Répétez les étapes ci-dessus pour chaque utilisateur.

Sécurité > paramètres

La configuration des fonctionnalités de sécurité, comme le blocage des comptes, les règles de définition des mots de passe et le délai d'inactivité autorisé, est expliquée ci-dessous.

À partir du menu « Security » (Sécurité), cliquez sur « Settings » (Paramètres). La page de configuration des paramètres de sécurité apparaît (voir la Figure 19).

Figure 19 : Paramètres de sécurité

Table des matières

SECTIONS

Les différents éléments des paramètres de sécurité sont :

Account Blocking - Permet de définir le nombre de tentatives autorisées d'ouverture de session avec un mauvais nom d'utilisateur ou mot de passe, dans un certain laps de temps. Il est également possible de définir une durée de blocage de l'utilisateur ou bien s'il faut bloquer ce dernier de manière permanente.

Password Policy (Sécurité des mots de passe)

Pour les utilisateurs locaux et distants, deux options de niveaux de sécurité sont possibles pour le mot de passe : standard ou sécurité renforcée, détaillées dans le tableau ci-dessous.

Sécurité standard	Sécurité renforcée
6 caractères ou plus	8 caractères ou plus ; doit comprendre au moins 1 chiffre et 1 litre majuscule, ainsi que l'un des caractères spéciaux suivants : !@#$%^*)_-+=][";?/
Ne peut pas inclure le nom d'utilisateur	Ne peut pas inclure le nom d'utilisateur

Cochez cette case afin d'activer les règles de sécurité renforcée. Dans le cas contraire, les règles de sécurité standard sont appliquées pour le mot de passe.

Mot de passe OSD activé - Il est possible de définir si l'accès à l'interface graphique par les utilisateurs locaux est protégé par mot de passe ou non (option par défaut). Deux options de niveaux de sécurité sont possibles pour le mot de passe : standard ou sécurité renforcée, telles que décrites ci-dessus. Cochez la case pour activer la protection par mot de passe.

Remarque ! Les permissions d'accès de l'utilisateur sont les mêmes, peu importe si l'accès est local ou distant.

Idle Timeout - Sélectionnez le délai d'inactivité après lequel l'utilisateur est déconnecté du système. Choisissez l'option « No Timeout » (Aucun délai) pour le désactiver.

Cliquez sur Save & Restart pour sauvegarder les modifications effectuées.

Sécurité > Certificat SSL

Vous pouvez installer un certificat SSL.

Pour ce faire :

À partir du menu, cliquez sur « SSL Certificate » (Certificat SSL). La p apparaît (voir la Figure 20).

Figure 20 – Page d'installation du certificat SSL

Certificate ertificat » (format .cer)

Private Key lé privée » (format .pem).

Key Password - Saisissez le mot de passe de la clé privée.

Cliquez sur Installer. Le certificat s'installe, puis l'appareil redémarre automatiquement.

Table des matières

SECTIONS

Maintenance > Mise à niveau du switch

Profitez de nouvelles fonctionnalités en mettant à jour le micrologiciel du switch. Vous pouvez télécharger les mises à partir du site Internet de Belkin au www.belkin.com/support. Sauvegardez le fichier du micrologiciel sur l'ordinateur client.

À partir du menu, cliquez sur « Switch Upgrade » (Mise à niveau du switch). La boîte de dialogue pour la mise apparaît, montrant également la version du micrologiciel (voir la Figure 21).

1. Localisez le fichier du micrologiciel et téléchargez-le.
2. Comparez la version du micrologiciel présente et celle téléchargée.
3. Cliquez sur Start pour commencer la mise à jour. L'unité redémarre automatiquement. Après 2 minutes environ, la page d'ouverture de session apparaît.

Remarque !

Selon le type de mise à jour du micrologiciel effectuée, les paramètres suivants peuvent être effacés : paramètres utilisateurs, noms des serveurs, paramètres de la souris et d'ajustement de la vidéo. Pour en savoir plus, consultez les notes de mise à jour du micrologiciel.

Les paramètres réseau demeurent intacts.

Maintenance > Mise à niveau des MIS

Profitez de nouvelles fonctionnalités en mettant à jour le micrologiciel des MIS. Vous pouvez télécharger les mises à partir du site Internet de Belkin au www.belkin.com/support. Sauvegardez le fichier du micrologiciel sur l'ordinateur client.

1. À partir du menu, cliquez sur « SIM Upgrade » (Mise à niveau des MIS). La boîte de dialogue pour la mise devrait apparaître, montrant également la version du micrologiciel (voir la Figure 22).
2. Sélectionnez les serveurs connectés aux MIS devant être mis à jour.
3. Comparez la version du micrologiciel présente en cliquant sur
4. Localisez le fichier du micrologiciel et teléchargeze-le.
5. Appuyez sur Start Upgrade pour procéder à la mise à jour du micrologiciel.

Figure 22 : Mise à niveau du micrologiciel

Table des matières

SECTIONS

Rétablir les paramètres par défaut

Vous pouvez rétabli du switch. Cela permet de rétablir ses paramètres originaux et de réinitialiser toutes les informations modifiées par l'administrateur telles que les paramètres réseau*, les serveurs, les utilisateurs, les mots de passe, etc.

• Vous pouvez également CHOISIR de préserver les paramètres réseau, comme décrit ci-dessous.

AVERTISSEMENT ! Une fois réinitialisées, les données ne peuvent plus être récupérées.

Pour rétablir les paramètres par défaut :

Figure 23 : Rétablissement des paramètres par défaut

1. Dans le menu, sélectionnez « Restore Factory Settings » (Rétablir les paramètres par défaut). La page de restauration apparaît (voir la Figure 23).
2. Cochez cette case si vous désirez conserver les paramètres réseau.
3. Cliquez sur Restaurer.

Réglage de l'heure et de la date

L'heure et la date servent à l'enregistrement d'un journal des événements. Pour régler l'heure et la date :

À partir du menu, cliquez sur « Time & Date » (Heure et date). La Figure 24 apparaît.

Figure 24 – Réglage de l'heure et de la date

Entrez les paramètres appropriés.

Table des matières

SECTIONS

Sauvegarde et restauration

Vous pouvez sauvegarder toutes vos données de configuration afin de les restaurer ultérieurement. Pour ce faire :

À partir du menu, cliquez sur « Backup & Restore » ( ). La Figure 25 apparaît.

Figure 25 :

Pour sauvegard cliquez pour enregistrer le fichier.

Pour restaur localisez le fichier et appuyez sur "Apply". L'appareil démarre.

Sauvegarde des modifications et fermeture de session

Pour sauvegarder toute modification effectuée à la configuration, cliquez sur le bouton approprié sur la page, tel que "Save & Restart" ou "Apply".

Pour redémarrer le switch, appuy .

Logout

Pour quitter le menu de configuration et fermer la session, cliquez sur Déconnexion.

Un seul administrateur à la fois peut se connecter à l'interface de configuration. Après un délai d'inactivité donné (voir « Sécurité » > « Paramètres » en page 21), la session est automatiquement fermée.

Table des matières

SECTIONS

Cette section explique comment utiliser le commutateur localement via l'interface graphique.

L'interface graphique

Pour faire apparaître l'interface graphique :

1. Sur le clavier local, appuyez deux fois sur la touche « Arrêt Défil ». La f apparaît (voir la Figure 28). La colonne « Pwr » indique si le serveur est allumé.

Figure 28 Fenêtre principale de l'interface graphique

Navigation de la fenêtre principale de l'interface graphique

Pour naviguer de bas en haut, servez-vous des touches de défilement haut et bas.

Pour quitter l'interface graphique, appuyez sur « Échap ».

Sélectionner un ordinateur

Pour sélectionner un ordinateur :

1. Naviguez à la ligne de l'ordinateur désiré. Ou encore, saisissez le numéro de port à 2 chiffres de l'ordinateur désiré.
2. Appuyez sur « Entrée ». Vous accédez maintenant à l'ordinateur sélectionné. Une étiquette de confirmation vous indique le nom de l'ordinateur auquel vous accédez.

Table des matières

SECTIONS

Déplacer l'étiquette de confirmation - F1

Il est possible de d qui apparaît pendant une courte période, vous indiquant le nom de l'ordinateur auquel vous accédez, et ce partout sur l'écran.

Pour déplacer l'étiquette dans la fenêtre principale :

1. Naviguez vers la ligne d'un ordinateur à l'aide des touches de défilement haut et bas.
2. Appuyez sur « F1 ». L'image de l'écran sélectionné et l'étiquette de confirmation apparaissent.
3. Au moyen des touches de défilement, déplacez l'étiquette à l'endroit désiré.
4. Appuyez sur « Échap » pour enregistrer et quitter.

Ajustement - F5

Il se peut que vous deviez ajuster la vidéo si la distance entre le switch et le serveur est de 15 à 30 mètres. Vous pouvez ajuster l'image de tout écran d'ordinateur à partir de la fenêtre principale.

Pour ajuster l'image de l'écran :

1. Naviguez vers la ligne de l'ordinateur dont vous désirez ajuster l'image.
2. Appuyez sur « F5 ». L'image de l'écran de l'ordinateur sélectionné apparaît, ainsi que l'é (voir la Figure 29).

Figure 29 : É

1. Ajustez l'image à l'aide des touches de défilement gauche et droite.
2. Lorsque vous êtes satisfait des ajustements, appuyez sur « Échap ».

Remarque ! La qualité de l'image dépend de la distance. Plus l'ordinateur distant est situé loin du switch, plus la qualité de l'image sera déficiente et plus d'ajustements seront nécessaires. Nous recommandons de placer les ordinateurs haute résolution plus près du switch.

Table des matières

SECTIONS

La fenêtre des paramètres - F2

Appuyez sur F2. La fenêtre « Settings » (Paramètres) apparaît (voir la

Figure 30 – Fenêtre des paramètres

Figure 30.

À la fenêtre « Settings », naviguez vers le bas à l'aide de la touche de tabulation. Au bas de la fenêtre, appuyez sur « Tab » pour aller en haut de la fenêtre. Modifiez les paramètres en saisissant des données dans la zone sélectionnée ou en appuyant sur la barre d'espacement, selon le cas.

À partir de cette fenêtre, les opérations suivantes sont possibles :

La modification des paramètres réseau à partir de l'interface graphique est expliquée en même temps que la configuration initiale à la section « Réglage de l'adresse IP » en page 13.

Table des matières

SECTIONS

Acronyme de Display Data Channel, DDC est une norme de la VESA pour la communication entre les moniteurs et les cartes vidéo.

À partir de la fenêtre des paramètres, saisissez l'information DDC du moniteur connecté au switch dans la mémoire de tous les MIS connectés lors de la première installation du système.

Pour saisir l'information DDC :

Appuyez sur F10. Le message « Please wait » (Veuillez patienter) clignote à quelques reprises, puis disparaît. L'information DDC du moniteur est envoyée à tous les MIS.

Mise à jour de l'information DDC

Il est recommandé de mettre à jour l'information DDC dans l'une des situations suivantes :

Lorsque vous remplacez le moniteur connecté au switch. Lorsque vous ajoutez un nouveau MIS au système. Lorsque vous reconnectez un MIS qui a servi temporairement sur un système différent.

Pour mettre à jour l'information DDC, répétez la procédure ci-dessus.

Sauvegarde des modifications aux paramètres

Pour sauvegarder l et retourner à la fenêtre principale, appuyez sur « Échap ».

Table des matières

SECTIONS

Systèmes d'exploitation	Serveur cible Windows, Novell, Linux, Sun Solaris
Résolution	Serveur cible Jusqu'à 1600 x 1200 @ 85 Hz
Distance entre le switch et les MIS	Jusqu'à 30 mètres
Sécurité	Chiffrement SSL 128 bits
Connexions	Ethernet - RJ45 - 10/100bps à détction automatique Connectique locale KVM - moniteur HDD15, clavier/souris - 2 USB Serveurs - RJ45
Poids	2,343 kg
Dimensions (H x P x L)	44 x 270 x 431 mm
Entrée d'alimentation	100-240 VCA @ 0,8 A, 50/60 Hz
Température de fonctionnement	0° à 40 °C
Température de stockage	-40° à 70 °C
Humidité	80 % d'humidité relative sans condensation

	MIS PS/2	MIS USB
Connexions	VGA-HDD15 Clavier/souris-MiniDIN6 Système-RJ45	VGA-HDD15 Clavier/souris-USB Système-RJ45
Alimentation	À partir du port clavier	À partir du port USB
Poids du produit	100 g
Poids d'expédition	172 g
Dimensions	65 x 25 x 25 mm

Table des matières

SECTIONS

Sécurité

Cet appareil ne contient aucune pièce dont l'utilisateur peut assurer l'entretien. L'entretien de cet appareil doit être confié à Belkin International, Inc.

Commentaires à propos du manuel de l'utilisateur

Aidez-nous à améliorer notre documentation en nous faisant parvenir vos commentaires. Écrivez-nous à : [e-mail].

Veuillez indiquer les informations suivantes : nom du manuel, référence du produit et numéro P.

Enregistrer un produit

Vous pouvez en ligne à https://www.belkin.com/registration/.

L'enregistrement de votre produit permettra à Belkin de vous contacter et de vous communiquer des informations concernant l'utilisation de ses produits.

Table des matières

SECTIONS

Déclaration de conformité à la réglementation FCC en matière de compatibilité électromagnétique

Belkin International, Inc., dont le siège se situe au 501 West Walnut Street, Compton, CA 90220, États-Unis, déclare sous sa propre et unique responsabilité que les produits :

auxquels se réfère la présente déclaration :

L'appareil a été testé et satisfait aux limites de la classe A des appareils numériques, conformément à l'alinéa 15 de la réglementation de la FCC. Ces limites sont conçues pour assurer une protection raisonnable contre les interférences nuisibles quand le matériel est actionné dans un environnement commercial. L'appareil génère, utilise et peut irradier une énergie de fréquence radio. S'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles sur le plan de la réception radio ou télévision. Le fonctionnement de ce matériel dans des zones résidentielles est susceptible d'entraîner des interférences nuisibles ; dans ce cas, l'utilisateur sera requis de rectifier l'interférence à ses frais.

Déclaration de conformité CE

Belkin International, Inc., déclare sous sa propre et unique responsabilité que les produits F1DP216A, F1DP232A, auxquels se réfère la présente déclaration, ont été élaborés en conformité avec les normes d'émissions EN55022 ainsi que les normes d'immunité EN55024, LVP EN61000-3-2 et EN61000-3-3.

Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada.

Table des matières

SECTIONS

Couverture offerte par la garantie

Belkin International, Inc. (« Belkin ») garantit à l'acheteur initial de ce produit Belkin que le produit est exempt de défauts de conception, de montage, de matériel et de fabrication.

Période de garantie

Belkin garantit ce produit pour une période de deux ans.

En cas de problème

Garantie du produit

Belkin s'engage à réparer ou à remplacer gratuitement, à sa convenance, tout produit défectueux (à l'exception des frais d'expédition du produit). Belkin se réserve le droit de mettre fin, sans avis préalable, à la production de n'importe quel produit et rejette toute garantie limitée consistant en la réparation ou au remplacement de ces produits dont la fabrication a cessé. Si Belkin n'est pas en mesure de réparer ou de remplacer le produit (par exemple, parce que sa production a été arrêtée), Belkin proposera soit un remboursement, soit une note de crédit pour l'achat d'un autre produit de Belkin, pour un montant égal à celui du prix d'achat du produit, tel que figurant sur la preuve d'achat originale et après déduction de la valeur équivalente à son usage normal.

Exclusions de la garantie

Toutes les garanties précitées sont nulles et non avenues si le produit Belkin n'est pas retourné à Belkin, à la demande expresse de celui-ci, l'acheteur étant responsable de l'acquittement des frais d'expédition, ou si Belkin détermine que le produit Belkin a été installé de façon inappropriée ou modifié d'une quelconque manière. La garantie

La garantie du produit Belkin ne protège pas contre des calamités naturelles comme les inondations, les tremblements de terre, la foudre, la guerre, le vandalisme, le vol, l'usure normale, l'érosion, l'épuisement, l'obsolescence, l'abus, les dommages provoqués par des perturbations de basse tension (baisses ou affaissements de tension, par exemple), un programme non autorisé ou une modification de l'équipement du système.

Pour une demande d'intervention

Procédez comme suit pour obtenir une réparation de votre produit Belkin :

1. Communiquez avec Belkin Limited en téléphonant aux numéros figurant en page 34.
2. Le représentant du service client Belkin vous donnera alors toutes les instructions sur la façon d'expédier votre facture et le produit Belkin et la façon de présenter votre réclamation.

Table des matières

SECTIONS

Assistance technique gratuite* *Hors coût de communication nationale www.belkin.com

Vous trouverez des informations techniques supplémentaires sur le site www.belkin.com dans la section d'assistance technique. Pour contacter le service d'assistance technique par téléphone, veuillez composer le numéro correspondant dans la liste ci-contre.

PAYS	NUMéro	ADRESSE INTERNET
AUTRICHE	0820 200766	www BELKIN.com/de/
BELGIQUE	07 07 00 073	www.belkin.com/nl/ www.belkin.com/fr/
République Tchêque	239 000 406	www.belkin.com/uk/
DANEMARK	701 22 403	www.belkin.com/uk/
FINLANDE	0972519123	www.belkin.com/uk/
FRANCE	08 - 25 54 00 26	www.belkin.com/fr/
ALLEMAGNE	0180 - 500 57 09	www.belkin.com/de/
GRÈCE	00800 - 44 14 23 90	www.belkin.com/uk/
HONGRIE	06 - 17 77 49 06	www.belkin.com/uk/
ISLANDE	800 8534	www.belkin.com/uk/
IRLANDE	0818 55 50 06	www.belkin.com/uk/
ITALIE	02 - 69 43 02 51	www.belkin.com/it/
LUXEMBOURG	34 20 80 85 60	www.belkin.com/uk/
PAYS-BAS	0900 - 040 07 90 0,10 € par minute	www.belkin.com/nl/
NORVÉGE	81 50 0287	www.belkin.com/uk/
POLOGNE	00800 - 441 17 37	www.belkin.com/uk/
PORTUGAL	707 200 676	www.belkin.com/uk/
RUSSIE	495 580 9541	www.belkin.com/
AFRIQUE DU SUD	0800 - 99 15 21	www.belkin.com/uk/
ESPagne	902 - 02 43 66	www.belkin.com/es/
SUÉDE	07 - 71 40 04 53	www.belkin.com/uk/
SUISSE	08 - 48 00 02 19	www.belkin.com/de/ www.belkin.com/fr/
ROYAUME-UNI	0845 - 607 77 87	www.belkin.com/uk/
AUTRES PAYS	+44 - 1933 35 20 00

Table des matières

SECTIONS

Belkin se réserve le droit d'examiner le produit Belkin endommagé. Tous les frais d'expédition du produit Belkin à l'adresse de Belkin en vue de son inspection seront entièrement à la charge de l'acheteur. Si Belkin détermine, à son entière discrétion, qu'il serait impossible d'expédier l'équipement endommagé à Belkin, Belkin peut désigner un atelier de réparation de son choix pour l'inspection du produit et l'établissement d'un devis de réparation. Les coûts, s'il en est, pour l'expédition de l'équipement jusqu'à l'atelier de réparation et le retour, ainsi que pour l'estimation, seront entièrement à la charge de l'acheteur. L'équipement endommagé doit être disponible pour inspection jusqu'au règlement de la demande de réclamation. Lorsqu'un règlement intervient, Belkin se réserve le droit d'un recours en subrogation sous toute autre police d'assurance détenue par l'acheteur.

La législation nationale face à la garantie

CETTE GARANTIE NE COMPREND QUE LA GARANTIE BELKIN. BELKIN REJETTE PAR LE PRÉSENT DOCUMENT TOUTES LES AUTRES GARANTIES, EXPLICITES OU IMPLICITES, SAUF EXCEPTIONS PRÉVUES PAR LA LOI, Y COMPRIS MAIS SANS S'Y LIMITER, LES GARANTIES IMPLICITES AFFÉRENTES À LA QUALITÉ LOYALE ET MARCHANDE ET À L'ADÉQUATION À UNE FINALITÉ DONNÉE. CES GARANTIES IMPLICITES, LE CAS ÉCHÉANT, SONT D'UNE DURÉE LIMITÉE AUX CONDITIONS DE LA PRÉSENTE GARANTIE.

Certains pays ne permettent pas d'imposer de limite à la durée de validité des garanties implicites. Il se peut donc que les limites ci-dessus ne s'appliquent pas dans votre cas.

BELKIN NE PEUT EN AUCUN CAS ÊTRE TENU RESPONSABLE DE DOMMAGES ACCESSOIRES, DIRECTS, INDIRECTS OU MULTIPLES, Y COMPRIS, MAIS SANS S'Y LIMITER, LES PERTES COMMERCIALES OU DE REVENUS DÉCOULANT DE LA VENTE OU DE L'UTILISATION DE TOUT PRODUIT BELKIN, MÊME LORSQU'IL A ÉTÉ AVISÉ DE LA PROBABILITÉ DES DITS DOMMAGES.

La garantie vous confère des droits légaux spécifiques. Vous pouvez également bénéficier d'autres droits qui varient d'un pays à l'autre. Certains pays ne permettent pas d'exclure ou de limiter les dommages accidentels, consécutifs ou autres, de sorte que les limitations ou exclusions précitées peuvent ne pas s'appliquer dans votre cas.

Belkin.com

Belkin Ltd.

NN10 6GL, Royaume-Uni

Belkin SAS

130 rue de Silly

92100 Boulogne-Billancourt

France

Belkin GmbH

Hanebergstraße 2

80637 Munich

Allemagne

Belkin Iberia

C/ Anabel Segura, 10

planta baja, Of. 2

28108, Alcobendas, Madrid

Espagne

Belkin Italie & Grèce

Via Carducci, 7

Milan 20123

Italie

Belkin B. V.

Boeing Avenue 333

1119 PH Schiphol-Rijk

Pays-Bas

© 2009 Belkin International, Inc. Tous droits réservés. Toutes les marques commerciales sont des marques déposées de leurs fabricants respectifs. Windows, Windows Vista, Internet Explorer, Microsoft, NT et ActiveX sont des marques de commerce ou des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.

PM00019ea - F1DP2XXAea
