MODE D'EMPLOI SWITCH POUR PÉRIPHÉRIQUES USB 4X1 #F1U401EA BELKIN

Belkin SAS 130 rue de Silly 92100 Boulogne-Billancourt, France +33 (0) 1 41 03 14 40 +33 (0) 1 41 31 01 72 fax Switch pour périphériques USB Partagez un périphérique USB avec un maximum de quatre ordinateurs Manuel de l’utilisateur

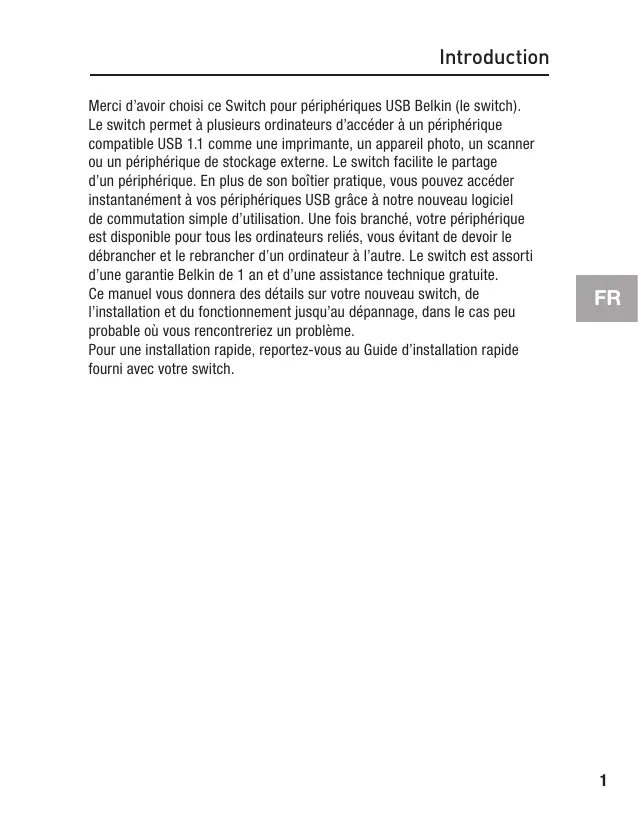

Introduction Merci d’avoir choisi ce Switch pour périphériques USB Belkin (le switch). Le switch permet à plusieurs ordinateurs d’accéder à un périphérique compatible USB 1.1 comme une imprimante, un appareil photo, un scanner ou un périphérique de stockage externe. Le switch facilite le partage d’un périphérique. En plus de son boîtier pratique, vous pouvez accéder instantanément à vos périphériques USB grâce à notre nouveau logiciel de commutation simple d’utilisation. Une fois branché, votre périphérique est disponible pour tous les ordinateurs reliés, vous évitant de devoir le débrancher et le rebrancher d’un ordinateur à l’autre. Le switch est assorti d’une garantie Belkin de 1 an et d’une assistance technique gratuite. Ce manuel vous donnera des détails sur votre nouveau switch, de l’installation et du fonctionnement jusqu’au dépannage, dans le cas peu probable où vous rencontreriez un problème. Pour une installation rapide, reportez-vous au Guide d’installation rapide fourni avec votre switch.

Présentation Caractéristiques techniques Référence : USB : Alimentation : Port périphériques USB : Port ordinateur USB : Témoins : Boîtier : Dimensions :

F1U201, F1U401 conforme v. 1.1 par le bus USB de type A USB de type B 4 (F1U401), 2 (F1U201) plastique à résistance élevée aux chocs F1U201 27.5 (H) x 58 (L) x 81,25 mm (P) F1U401 27.5 (H) x 82 (L) x 81,25 mm (P) Poids : F1U401 31,75 g F1U201 22,68 g Température de fonctionnement : 5° ~ 40 °C Température de stockage : -20° ~ 60 °C Garantie : 1 an Contenu de l’emballage

• Switch pour périphériques USB
• CD d’installation du logiciel
• Manuel de l’utilisateur
• Guide d’installation rapide
• Carte d’enregistrement du produit Configuration requise Présentation Illustrations de l’unité Témoin Port périphérique USB

Ports de l’ordinateur Encoche pour montage mural

Installation Installation du logiciel sous Windows Avant de commencer, assurez-vous que :

1. le switch n’est pas relié à l’ordinateur ;

2. votre système d’exploitation est pris en charge par le switch ;

3. vos périphériques USB sont compatibles avec les ordinateurs connectés.

Procédure d’installation du logiciel :

1. Placez le CD dans le lecteur de CD de l’ordinateur.

2. Cliquez avec le bouton droit de la souris sur « My Computer » (Poste de

3. Cliquez deux fois sur le lecteur de CD-ROM.

4. Cliquez deux fois sur le fichier « Setup.exe ».

5. Pour commencer l’installation, cliquez sur « Next » (Suivant).

6. Le programme installera les fichiers dans le dossier indiqué sous

« Destination Folder » (Dossier de destination). Pour installer vers ce dossier, cliquez sur « Next » (Suivant). Pour installer vers un autre dossier, cliquez sur « Browse » (Parcourir), puis sélectionner un autre dossier.

7. Lorsque l’assistant InstallShield a terminé, cliquez sur « Finish »

Une icône sera placée sur votre bureau.

Installation Installation du matériel Branchement d’un périphérique USB au switch

1. Branchez le connecteur A du périphérique

USB sur un port USB A libre du switch.

2. Installez les pilotes de votre périphérique

USB. Reportez-vous au mode d’emploi du périphérique pour plus d’informations sur l’installation des pilotes. Connexion des ordinateurs au switch

1. Branchez le connecteur de type A du câble

USB sur le port USB disponible de votre ordinateur USB.

2. Branchez le connecteur B du câble USB sur

un port libre du switch. Répétez les étapes 1 et 2 pour chaque ordinateur USB supplémentaire.

Vous pouvez maintenant utiliser votre Switch pour périphériques USB Belkin.

Commutation par logiciel Légende Le périphérique est branché à un autre ordinateur. Le périphérique est branché à votre ordinateur ou le switch n’est pas installé correctement. Un autre ordinateur utilise le périphérique ; impossible de commuter le périphérique entre les ordinateurs en ce moment (occupé)

Accès au périphérique USB Il y a deux façons d’accéder au périphérique USB :

1. Cliquez avec le bouton droit de votre souris sur l’icône d’état USB

se trouvant dans votre barre de tâches et sélectionnez « Switch » (Commuter).

2. Servez-vous des raccourcis-clavier :

CTRL + F11 ou pour Mac OS, ALT + F11. Vous pouvez dorénavant vous servir du périphérique USB.

Information Déclaration FCC DÉCLARATION DE CONFORMITÉ À LA RÉGLEMENTATION FCC EN MATIÈRE DE COMPATIBILITÉ ÉLECTROMAGNÉTIQUE Nous, Belkin Corporation, sis au 501 West Walnut Street , Compton CA, 90220, États-Unis, déclarons sous notre seule responsabilité que le produit : F1U201vea1, F1U401vea1 tauquel se réfère la présente déclaration : est conforme aux normes énoncées à l’alinéa 15 de la réglementation FCC. Le fonctionnement est assujetti aux deux conditions suivantes : (1) cet appareil ne peut pas provoquer d’interférence nuisible et (2) cet appareil doit accepter toute interférence reçue, y compris des interférences pouvant entraîner un fonctionnement non désiré.

Déclaration de conformité CE Nous, Belkin Corporation, déclarons sous notre seule responsabilité que les produits F1U201vea1 et F1U401vea1auxquels se rapporte la présente déclaration, ont été élaborés dans le respect des normes d’émissions EN55022 ainsi que des normes d’immunité EN55024, LVP EN61000-3-2 et EN61000-3-3 en vigueur. ICES This Class B digital apparatus complies with Canadian ICES-003. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Garantie limitée du produit de 2 ans de Belkin Corporation Belkin Corporation garantit ce produit contre tout défaut matériel ou de fabrication pendant toute sa période de garantie. Si l’appareil s’avère défectueux, Belkin le réparera ou le remplacera gratuitement, à sa convenance, à condition que le produit soit retourné, port payé, pendant la durée de la garantie, au dépositaire Belkin agréé auprès duquel le produit a été acheté. Une preuve d’achat peut être exigée. La présente garantie est caduque si le produit a été endommagé par accident, abus, usage impropre ou mauvaise application, si le produit a été modifié sans autorisation écrite de Belkin, ou si un numéro de série Belkin a été supprimé ou rendu illisible. LA GARANTIE ET LES VOIES DE RECOURS SUSMENTIONNÉES FONT FOI EXCLUSIVEMENT ET REMPLACENT TOUTES LES AUTRES, ORALES OU ÉCRITES, EXPLICITES OU IMPLICITES. BELKIN REJETTE EXPRESSÉMENT TOUTES LES GARANTIES IMPLICITES, Y COMPRIS MAIS SANS RESTRICTION, LES GARANTIES AFFÉRENTES À LA QUALITÉ LOYALE ET MARCHANDE ET À LA POSSIBILITÉ D’UTILISATION À UNE FIN DONNÉE. Aucun dépositaire, représentant ou employé de Belkin n’est habilité à apporter des modifications ou adjonctions à la présente garantie, ni à la proroger. BELKIN N’EST PAS RESPONSABLE DES DOMMAGES SPÉCIAUX, DIRECTS OU INDIRECTS, DÉCOULANT D’UNE RUPTURE DE GARANTIE, OU EN VERTU DE TOUTE AUTRE THÉORIE JURIDIQUE, Y COMPRIS MAIS SANS RESTRICTION LES PERTES DE BÉNÉFICES, TEMPS D’ARRÊT, FONDS DE COMMERCE, REPROGRAMMATION OU REPRODUCTION DE PROGRAMMES OU DE DONNÉES MÉMORISÉS OU UTILISÉS AVEC DES PRODUITS BELKIN OU DOMMAGES CAUSÉS À CES PROGRAMMES OU À CES DONNÉES. Certains pays ne permettent pas d’exclure ou de limiter les dommages accidentels ou consécutifs ou les exclusions de garanties implicites, de sorte que les limitations d’exclusions ci-dessus ne s’appliquent pas dans votre cas. La garantie vous confère des droits légaux spécifiques. Vous pouvez également bénéficier d’autres droits qui varient d’un pays à l’autre.

Belkin Corporation 501 West Walnut Street Compton, CA 90220-5221, États-Unis +1 310 898 1100 +1 310 898 1111 Fax Belkin SAS 130 rue de Silly 92100 Boulogne-Billancourt, France +33 (0) 1 41 03 14 40 +33 (0) 1 41 31 01 72 Fax Pour en savoir plus ou pour obtenir une assistance technique, visitez www.belkin.com. Élimination des déchets par les utilisateurs dans les ménages privés au sein de l’Union européenne : Pour en savoir plus, allez à www.belkin.com/environmental. © 2006 Belkin Corporation. Tous droits réservés. Toutes les raisons commerciales sont des marques déposées de leurs fabricants respectifs. Mac et Mac OS sont des marques de commerce de Apple Computer, Inc., enregistrées aux États-Unis et dans d’autres pays. P75245ea ICES Dit digitale apparaat van klasse B voldoet aan de Canadese normen van ICES-003. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Belkin SAS 130 rue de Silly 92100 Boulogne-Billancourt, Francia +33 (0) 1 41 03 14 40 +33 (0) 1 41 31 01 72 fax Belkin SAS 130 rue de Silly 92100 Boulogne-Billancourt, Francia +33 (0) 1 41 03 14 40 +33 (0) 1 41 31 01 72 fax Belkin SAS 130 rue de Silly 92100 Boulogne-Billancourt, France +33 (0) 1 41 03 14 40 +33 (0) 1 41 31 01 72 fax
