ADAPTATEUR USB SANS FIL 802.11B #F5D6051FR - Adaptateur réseau sans fil BELKIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur USB sans fil 802.11b
Norme sans fil	802.11b
Fréquence	2,4 GHz
Débit maximum	11 Mbps
Connectivité	USB 1.1 / USB 2.0
Compatibilité système d'exploitation	Windows 98SE/2000/ME/XP, Mac OS 8.6 à 9.x
Dimensions approximatives	Non spécifiées
Poids	Non spécifié
Alimentation électrique	Alimentation par le port USB
Fonctions principales	Connexion sans fil à Internet, partage de fichiers et d'imprimantes
Entretien et nettoyage	Essuyer avec un chiffon sec, éviter l'humidité
Pièces détachées et réparabilité	Non spécifié, vérifier la disponibilité auprès du fabricant
Sécurité	Support des protocoles WEP, WPA pour la sécurité des connexions sans fil
Informations générales	Produit conçu pour une utilisation domestique et professionnelle, vérifiez la compatibilité avec votre matériel avant l'achat

FOIRE AUX QUESTIONS - ADAPTATEUR USB SANS FIL 802.11B #F5D6051FR BELKIN

Comment installer l'adaptateur USB sans fil BELKIN 802.11B ?

Pour installer l'adaptateur, branchez-le sur un port USB de votre ordinateur. Ensuite, insérez le CD d'installation fourni et suivez les instructions à l'écran pour installer les pilotes.

Pourquoi mon adaptateur ne se connecte-t-il pas à mon réseau Wi-Fi ?

Vérifiez que le réseau Wi-Fi est actif et que vous avez saisi correctement le mot de passe. Assurez-vous également que l'adaptateur est correctement installé et reconnu par votre système.

Comment réinitialiser mon adaptateur USB sans fil ?

Pour réinitialiser l'adaptateur, débranchez-le de l'ordinateur, attendez quelques secondes, puis rebranchez-le. Cela peut aider à résoudre certains problèmes de connexion.

L'adaptateur est-il compatible avec Windows 10 ?

Oui, l'adaptateur BELKIN 802.11B est compatible avec Windows 10, mais il peut être nécessaire de télécharger les derniers pilotes depuis le site de BELKIN.

Comment vérifier si l'adaptateur fonctionne correctement ?

Pour vérifier si l'adaptateur fonctionne, ouvrez le gestionnaire de périphériques sur votre ordinateur et recherchez l'adaptateur dans la liste. S'il est présent sans erreur, cela signifie qu'il fonctionne correctement.

Que faire si l'adaptateur est lent ou a des coupures ?

Essayez de rapprocher l'adaptateur de votre routeur Wi-Fi ou d'éliminer les interférences électromagnétiques. Vous pouvez également redémarrer votre routeur et votre ordinateur.

L'adaptateur fonctionne-t-il avec les réseaux 5 GHz ?

Non, l'adaptateur BELKIN 802.11B ne prend en charge que les réseaux 2,4 GHz. Assurez-vous que votre réseau Wi-Fi est configuré pour utiliser cette fréquence.

Puis-je utiliser cet adaptateur sur un Mac ?

Oui, l'adaptateur est compatible avec les systèmes Mac. Assurez-vous de télécharger les pilotes nécessaires depuis le site de BELKIN si cela est requis.

MODE D'EMPLOI ADAPTATEUR USB SANS FIL 802.11B #F5D6051FR BELKIN

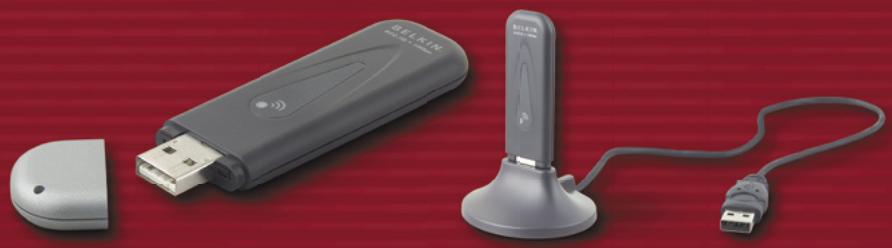

Adaptateur USB Réseau Sans Fil B

Reliez votre ordinateur de bureau ou portable à un réseau sans fil

Manuel de l'utilisateur

1 Introduction 1

Les avantages d'un réseau à domicile 1

Les avantages d'un réseau sans fil à domicile de Belkin . . . . . 1

Choix de l'emplacement de votre dispositif de réseau sans fil pour une performance maximale 2

Facteurs à considérer pour l'installation et la mise en route 2

2 Présentation du produit 5

Caracteristiques du produit 5

Applications et avantages 5

Spécifications du produit. 6

Configuration requise 6

Contenu de l'emballage 6

3 Présentation de votre Adaptateur USB Réseau Sans Fil B.... 7

4 Installation de l'Adaptateur 8

5 L'Utilitaire de Surveillance du Réseau Sans Fil de Belkin . . . 12

6 Protection de votre réseau sans fil 23

7Dépannage 30

8 Information. 37

Félicitations et merci d'avoir besoin l'Adaptateur USB Rseau Sans Fil B de Belkin (l'adaptateur). Vous pouvez maintainant profiter de cette technologie nouvelle et épatante. Elle vous offre la possibilité de vous déplacer partout dans la zone de couverture sans fil de votre réseau tout en restant connecté - et utiliser l'Internet - sans cable. L'adaptateur réseau sans fil USB fonctionne comme un adaptateur réseau conventionnel, mais sans cable. Vous serez prét à communiquer en réseau en quelques minutes grâce à la simplicité de l'installation et de la configuration. Lisez attentionivement la totalité de ce manuel, en particulier le chapitre concernant le choix de l'emplacement de votre dispositif de mise en réseau, que vous trouvrez à la page 2. En suivant nos instructions de mise en route, votre réseau sans fil de Belkin vous permettra de :

• Partager une connexion Internet à large bande avec tous les ordinateurs de votre domicile
• Partager des ressources, telles que des fichiers et des disques durs, avec tous les ordinateurs de votre domicile
• Partager une imprimante avec toute la famille
• Partager des documents, des fichiers de musique et video, ainsi que des photos numériques
• Emmagasiner, récapérer et copier des fichiers d'un ordinateur à un autre
• Jouer à des jours en ligne, consulter une messagerie électronique et « chatter » - simultanément

Voici quelques-uns des avantages que vous tirerez d'un réseau sans fil à domicile de Belkin :

• La Mobilité—nul besoin de confiner votre ordinateur à une seule piece. Vous pourrez maintainant travailler sur un ordinateur de bureau ou portable, partout dans la zone de couverture de votre réseau sans fil
• Installation simple—l'Assistant d'Installation de Belkin vous facilité la vie
• Souplesse—accédez à des imprimantes, des ordinateurs ou d'autres périhériques réseau de partout à votre domicile
• Possibilité d'expansion—l'étendue de la gamme de produits de mise en réseau de Belkin vous permet d'étendre votre réseau afin d'y inclure des périhériques tels que des imprimantes ou des consoles de jeu
• Aucun câblage nécessaire—plus besoin d'effectuer de câblage fastidieux et DISPendieux
• Reconnaissance de l'industrie-choisissez parmi une gammeétendue de produits de mise en réseau interoperables

Choix de l'emplacement de votre dispositif de réseau sans fil pour une performance maximale

Plus votre ordinateur se rapproche de votre Point d'Accès ou de votre Routeur, plus votre connexion sans fil gagne en force. De façon générale, la portée de votre réseau sans fil à l'intérieur s'étend de 30 à 60 mètres. À l'opposé, plus vos périphériques sans fil reliés à votre Routeur ou votre Point d'Accès sont éloignés de ceux-ci, moins grande est la performance de votre connexion sans fil. Il se peut que vous ne vous en rendiez pas compte. Si vous éloignez encore plus votre Routeur ou votre Point d'Accès, il est possible que la vitesse de votre connexion diminue. Les apparèils electroménagers, les obstacles et les murs peuvent obstruer les signaux radio de votre réseau sans fil et en diminuier la force.

Dans le but de vérifier si la performance de votre réseau est liée à la portée ou à la présence d'obstacles, déplacez votre ordinateur afin qu'il soit dans un rayon de 1 à 3 mètres du Routeur. Si les problèmes persistent même dans une zone de couverture restreinte, veuillez contacter le service d'assistance technique de Belkin.

Facteurs à considérer pour l'installation et la mise en route

Meme si les facteurs mentionnés ci-dessous peuvent diminuer la performance de votre réseau, ils n'empêcheront pas son fonctionnement. En fait, vous ne remarquerez peut-être rien. Si vous croyez que votre réseau sans fil ne fonctionne pas à pleine capacité, ces solutions peuvent vous aider.

1. Choix de l'emplacement de votre dispositif de réseau sans fil

Placez vous Routeur Réseau Sans Fil B, le centre nerveux de votre réseau sans fil, aussi pres que possible du centre de la zone de couverture désirée. Afin d'assurer une connexion optimale pour vos « clients réseau » (soit les ordinateurs dotés d'une carte réseau pour ordinateur de bureau ou portable ou d'un adaptateur USB):

Assurez-vous que les antennes de votre Routeur ou de votre Point d'Accès sont parallètes et disposées à la verticale (en pointant vers le plafond). Si votre Routeur est posé à la verticale, essayez autant que possible de-disposer les antennes de façon à ce qu'elles pointent vers le haut.
- Dans des habitations à plusieurs étages, placez le Routeur ou le Point d'Accès à l'étage le plus après du centre de votre domicile. Il se peut que vous deviez le placer à un étage supérieur.
- Évitez de placer le Routeur ou le Point d'Accès près d'un téléphone sans fil 2,4 GHz.

2. Évitez les obstacles et les sources d'interférences potentielles

Évitez de placer le Routeur ou le Point d'Accès pres d'un apparéil émettant des ondes radio, comme un four à micro-ondes. Exemples d'objets denses pouvant empêcher la communication sans fil :

• Refrigerateurs
• Lave-linge et/ou sèche-linge
• Étagères en métal
  Aquariums volumieux
• Fenêtres teintées à base de métal (contré les UV)

Si le signal de votre réseau semble plus faible à certains endroits, assurez-vous qu'aucun objet ne peut faire obstruction à celui-ci (entre vos ordinateurs et votre Routeur ou votre Point d'Accès.)

3. Telephones sans fil

Si la performance de votre réseau est toujours affectée malgré les solutions sus-mentionnées, et si vous possédez un téléphone sans fil :

• Éloignez vous telâphone de votre Routeur ou votre Point d'Accès sans fil ainsi que de vos ordinateurs sans fil.
• Débranchez et retirez la batterie de tout téléphone sans fil fonctionnant sur la bande de 2,4 GHz (consultez la documentation accompagnant votre téléphone à cet effet.) Si ces gestes semblent solutionner le problème, c'est que votre téléphone interfère avec les signaux du réseau sans fil.
• Si vous telétéphone prend en charge la sélection du canal, modifier le canal de votre téléphone enCHOISIGANTautantque possible le canal le plus éloigné du canal de votre réseau sans fil. Par exemple,choisissezle canal 1 pour leur téléphone et modifier le canal de votre Routeur en choisisant le canal 11.Consultez la documentation accompagnant votre téléphone pour de plus amples informations.
• Si le besoin se fait sentir, vous pouvez aussi changer votre téléphone sans fil enCHOISIGSANT un telephone fonctionnant sur la 900 MHz ou 5 GHz.

4. Choisissez le canal le plus « faisible » pour votre réseau sans fil

Dans des environnements domicilaires ou d'entreprise rapprochés, tels que les appartements et les immeubles à bureaux, il se peut qu'un autre réseau sans fil interféré et entre en conflit avec votre réseau. Grâce à la fonction

d'analyse du site de l'Utilitaire de réseau sans fil, vous pouvez localiser d'autres réseaux sans fil (consultez la page 15 de ce manuel), et désirer un canal aussi loin que possible du canal utilisé par ces réseaux. Essayer plusieurs canaux parmi ceux disponibles afin de déterminer la connexion la plus claire et éviter les interférences de la part de téléphones sans fil ou d'autres dispositifs sans fil se trouvant dans votre voisinage. Pour les dispositifs de réseau sans fil d'une marque différente, utilisez la fonction d'analyse de site détaillée et consultez les informations concernant les canaux qui se trouvent dans ce manuel.

5. Connexions sécurisées, VPN et AOL

Une connexion sécurisée est une connexion qui requiert un nom d'utilisateur et un mot de passer, et qui est utilisé à où la sécurité revêté une grande importance. Parmi les connexions sécurisées :

• Les connexions de type Virtual Private Network (VPN - réseau privé virtuel), souvent utilisées pour acceder à distance à un réseau d'entreprise
• Le programme « Bring your own access » d'America Online (AOL) qui vous permet d'utiliser AOL via une connexion à large bande (DSL ou cable) offerte par un autre fournisseur d'accès à Internet.
• La plupart des banques en ligne
• Plusieurs sites commerciaux qui requirement un nom d'utiliser et un mot de passerafin d'acceder aun compte

Les connexions sécurisées peuvent être interrompues par les paramètres de gestion de l'énergie de votre ordinateur (lorsqu'il est en état de voir). La solution la plus simple afin d'éviter cette situation est de vous reconnectcer en lançant le logiciel de VPN ou d'AOL ou en vous reconnectnant sur le site web sécurisé.

Une solution alternative consiste à modifier les paramètres de gestion de l'énergie afin que l'ordinateur ne soit plus mis en état de veille. Toutefois, cette solution peut ne pas être appropriée pour les ordinateurs portables. Pour modifier les paramètres de gestion de l'énergie de Windows, rendez-vous à « Power Options [Options d'alimentation]», dans le Control Panel [Panneau de Configuration].

Si les difficultés reliées aux connexions sécurisées, au VPN et à AOL persistent, veuillez relire les étapes 1 à 4 ci-dessus afin de vous assurer d'avoir tenté les solutons proposées.

Ces solutions devraient vous permettre d'obtenir une zone de couverture maximale avec votre Routeur. Si vous dévez etendre votre zone de couverture, nous vous suggérons le Point d'Accès/Module d'Extension de Belkin Pour de plus amples informations à propos des produits de mise en réseau de Belkin, visitez notre site Internet au www.belkin.com/networking.

\section*{Caracteristiques du Produit}

L'adaptateur est conforme à la norme IEEE 802.11b pour communiquer avec d'autres péripériques sans fil compatibles 802.11b.

• Fonctionnement sur la bande ISM (Industrial, Science, Medical) 2,4 GHz
• Interface sans fil compatible avec la norme IEEE 802.11b
• Interface USB
• Cryptage WEP (Wired Equivalent Privacy) sur 64 et 128 bits
• Accès sans fil aux ressources du réseau
• Prise en charge des modes réseau Infrastructure et Ad-Hoc (poste à poste)
• Débit de données jusqu'à 11 Mbps
• Prend en charge des taux de 11/5,5/2 ou 1 Mbps (Auto-Rollback [retour en arrêté automatique])
• Facile à installer et à utiliser
• Témoin de liaison

Applications et Avantages

• Connexion sans fil chez soi ou au bureau
  Permet une liberté de mise en réseau sans la gène liée aux cables.
• Environnements improups au câblage

Permet de creer un réseau dans des batiments comportant des murs pleins ou dans des zones ouvertes ou le câblage est difficile à effectuer.

• Environments changeants
  S'adapte facilement aux bureaux ou environnements souvent réorganisés ou lorsque vous changez souvent de site.
• LAN temporaires lors de projets ponctuels ou en cas d'activité accrue

Permet de créé un réseau temporaire lors d'une foure, d'une exposition ou d'un chantier à court terme. Ideal pour les sociétés ayant besoin de postes de travail supplémentaires en période d'activité accrue.

• Mise en réseau pour particuliers ou petites entreprises

Permet l'installation simple et rapide d'un petit réseau à usage隱私 ou pour les petites entreprises.

Spécifications du produit

Interface hote : USB 1.1

Consommation électrique : Tx : 330 mA, Rx : 230mA

Certification : FCC Classe B, Homologation CE, C Tick

Température de fonctionnement : 0 à 55^ C

Température de stockage : -25 à 70° C

Configuration requise

• Ordinateur de bureau ou portable compatible PC avec un port USB libre

• Windows 98SE SE, Me, 2000, ou XP

Contenu de l'emballage

Adaptateur USB Réseau Sans Fil B
- Socle avec cable USB de 1,5 m
- Guide d'installation rapide
- Logiciel d'installation sur CD-ROM
- Manuel de l'Utilisateur

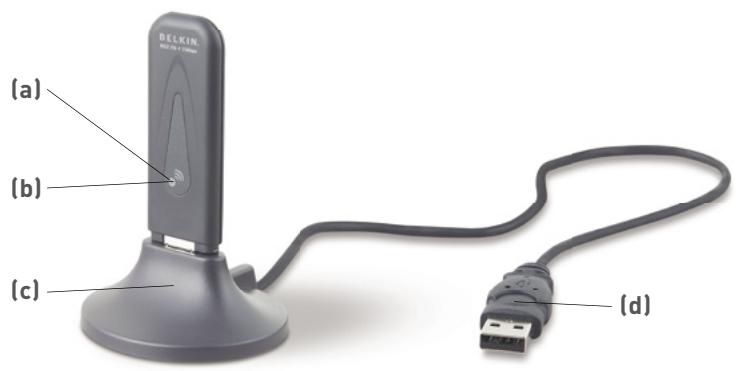

(a) Témoin de l'alimentation (ambré)

Continu : L'adaptateur est alimenté
Eteint:L'adaptateur est eteint

(b) Témoin de liaison (vert)

Clignotement lent : Pas de connexion au réseau sans fil

Clignotement rapide : Transfert de données sur un réseau sans fil

(c) Socle de bureau

Vous permet de placer votre adaptateur sur une surface plane pour une performance maximale (utilisation facultative)

(d) Câble USB

Se branche dans un port USB libre sur votre ordinateur de bureau ou portable

REMARQUE : INSTALLEZ LE LOGICIEL AVANT D'INSTALLER L'ADAPTATEUR SUR VOTRE ORDINATEUR

L'installation de votre adaptateur comporte trois étapes simples.

1. Installez le logiciel EN PREMIER. Si vous branchez l'adaptateur sur l'ordinateur avant d'installer le logiciel, il ne fonctionnera pas tant que ce dernier n'aura pas ete instalé.
2. Insérez l'adaptateur dans l'ordinateur.
3. Laissez Windows achieve l'installation de l'adaptateur.

Étape 1: Installation du logiciel et des pilotes

1.1 Insérez le CD dans le lecteur de CD-ROM.

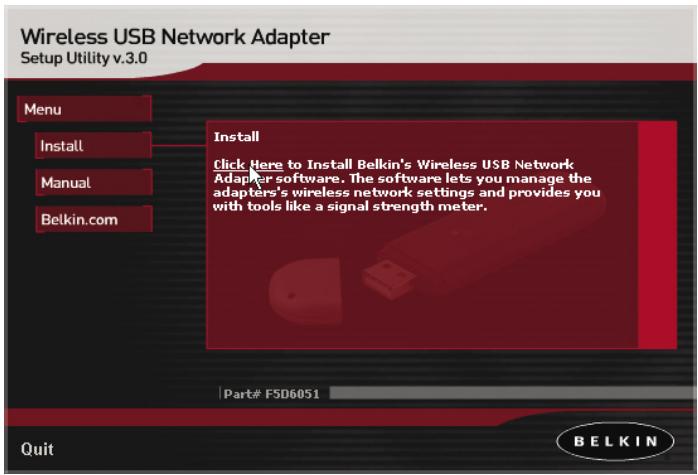

1.2 L'écran de l'Utilitaire d'Installation de l'Adaptateur USB Réseau Sans Fil B de Belkin apparait automatiquement. S'il n'apparait pas dans un laps de temps de 15 à 20 secondes, Sélectionnéz votre lecteur de CD-ROM, puis cliquez deux fois sur le dossier « Files [Fichiers] ». Ensuite, cliquez deux fois sur l'icone « start.exe »
1.3 Dans la fenêtre de menu, faites glisser votre souris sur le bouton « Install [Installer]», puis sélectionnez « Click Here [Cliquez ici] » pour lancer le programme d'installation du logiciel.

1.4 Ensuite, vous verrez un écran d'introduction. Cliquez sur « Next [Suvient] » pour poursuivre l'st installation de I'adaptateur.

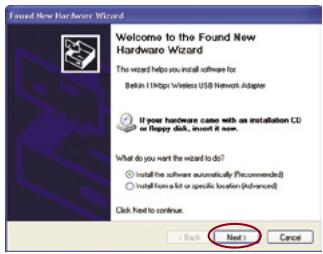

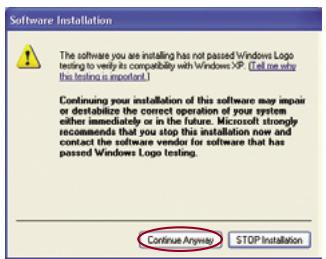

1.5 Si vous utilisez Windows 2000 ou Windows XP, il se peut qu'un écran similaire à celui-ci apparaisse. Cela ne signifie pas que Windows a rencontré un problème. Sélectionner « Continue Anyway [Poursuivre] »

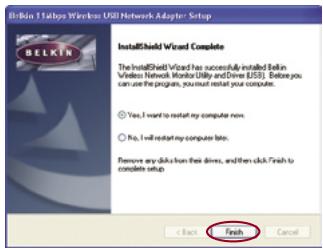

1.6 Lorsque l'installation du logiciel est terminée, vous verrez une fenêtre vous invitant à terminer l'installation. Cliquez sur « Finish [Terminer] »

Aux utilisateurs de Windows 98SE ou Me : Il se peut qu'un message de Windows vous demande de redémarrer votre ordinateur. Laissez votre ordinateur redémarrer avant de passer à l'étape suivante.

Étape 2: Insérez l'adaptateur dans l'ordinateur.

2.1 Une fois l'installation du calculié terminée, le message « You can plug in your WLAN adapter now [Vous pouvez maintainant brancher votre adaptateur WLAN] » apparait.

2.2 Allumez votre ordinateur. Insérez l'adaptateur dans un port USB libre sur votre ordinateur.

Étape 3: Laissez Windows terminer l'installation de l'adaptateur

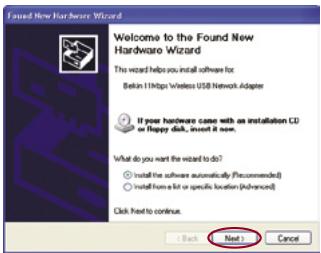

3.1Après avoir insere l'adaptateur, Windows detecte la presence d'un nouveau matériel. Selon la version de Windows utilisée, une fenetre similaire a cette illustrée ci-dessous apparait. Choisissez I'option qui permet d'installer le logiciel automatiquement et cliquez sur « Next [Suivant] »

Aux utilisateurs de Windows 98SE ou Me : Il se peut qu'un message de Windows vous demande le CD de Windows 98SE. Si vous ne possédez pas de CD-ROM, vous doivent vous en procurer un.

Si vous utilisez Windows 2000 ou Windows XP, il se peut qu'un écran similaire à celui-ci apparaisse. Cela ne signifie pas que Windows a rencontré un problème. Sélectionner « Continue Anyway [Poursuivre] »

3.3 Lorsque l'installation est terminée, vous verrez une fenetre vous invitant à terminer l'installation. Cliquez sur « Finish [Terminer] »

Aux utilisateurs de Windows 98SE ou Me : Il se peut qu'un message de Windows vous demande de redémarrer votre ordinateur. Laissez votre ordinateur redémarrer avant de passer à l'étape suivante.

3.4 Lorsque l'installation est terminée ou après le redémarge de votre ordinateur, l'icone de l'Utilitaire de réseau sans fil de Belkin apparait sur votre bureau. Pour ouvrir l'utilitaire de Surveillance, cliquez deux fois sur cette icône. Pour plus d'informations sur l'utilisation de l'Utilitaire, reportez-vous à la prochaine section du manuel.

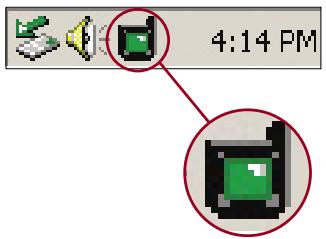

3.5 Une petite icône apparaitra dans la barre de tâches (dans l'angle inférieur droit de l'écran). Ce sera votre raccourci vers L'Utilitaire de Surveillance du Réseau Sans Fil de Belkin. Elle indique également l'état de votre connexion :

Vert: Connecté à un réseau sans fil.

Rouge: Pas de connexion au réseau sans fil.

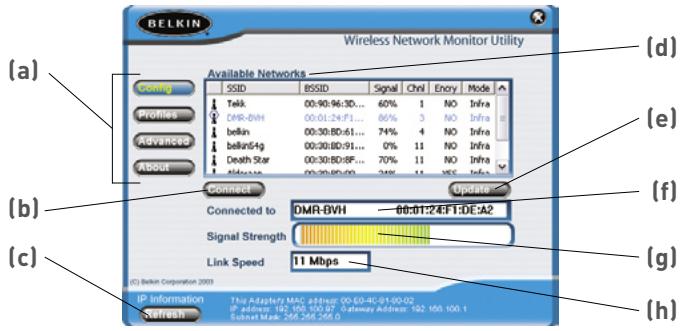

L'Utilitaire de Surveillance du réseau sans fil est en quellesorte un carrefour vous permettant de contrcler votre Adaptateur USB Réseau Sans Fil B. Vous pouvez, entre autres :

• Choisir le réseau auquel vous désirez vous brancher
• Voir une liste des réseaux disponibles dans votre zone
• Voir des informations sur les réseaux disponibles dans votre zone

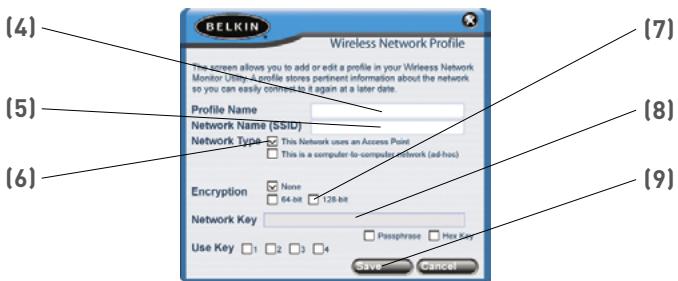

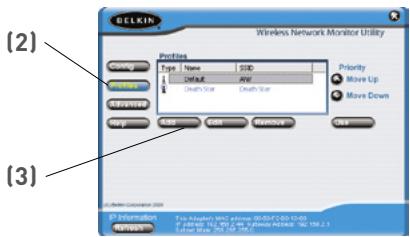

• Enregistrer des profils pour chaque réseau auquel vous vous connectez

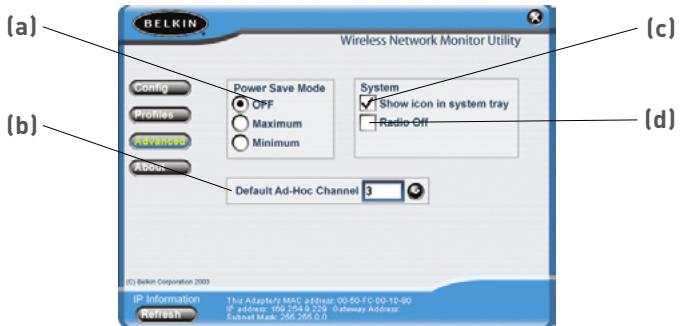

• Configurer les options de gestion de l'énergie
• Activer/Désactiver la radio de l'adaptateur
• Choiser l'affichage par défaut que vous utiliserez lorsque vous vous connectez aux réseaux
• Afficher etMETRE à jour les informations sur l'adresse IP de l'adaptateur

Lancement de l'Utilitaire de Surveillance du Résseau Sans Fil de Belkin

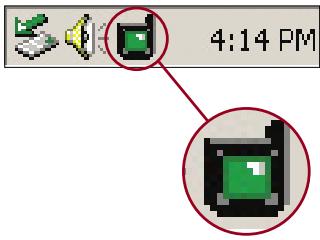

Après avoir installé l'adaptateur et l'utilitaire, vous verrez une icône au coin inférieur droit de votre écran (prése de l'horloge).

On l'appelle l'icone de la barre de tâches. L'icone sera verte lorsque l'adaptateur est connecté à un réseau, et elle sera rouge lorsqu'il ne sera pas connecté à un réseau. Àpres l'installation, l'adaptateur se connectera automatiquement à votre réseau sans fil. Double-cliquez sur l'icone pour ouvrir l'Utilitaire. En outre, le logiciel d'installation a placé une icône sur votre bureau. Double-cliquez sur cette icône pour ouvrir l'Utilitaire.

Aux utilisateurs de Windows XP : Si vousutilisez Windows XP, veuillez dire cette section en premier lieu.

Windows XP possède un'utilitaire de gestion de réseau sans fil intégré, appelé le Windows XP Wireless Zero Configuration service (WZC). Le WZC peut être utilisé pour contrôler l'adaptateur. Vous pouvez aussi utiliser l'Utilitaire de Surveillance du Réseau Sans Fil de Belkin. Nous vous suggérons d'utiliser l'Utilitaire de Belkin pour contrôler votre adaptateur. Afin d'éviter des conflicts entre les utilisaires, nous vous recommendons de désactiver le Windows XP Wireless Zero Configuration service.

Désactivation du Windows XP Wireless Zero Configuration service (WZC)

1. Cliquez avec le bouton droit de la souris sur l'icone d'etat du réseau dans la barre de tâches et Sélectionnéz la fenêtre « View Available Wireless Networks [Voir les réseaux sans fil disponibles] »

1. Cliquez sur le bouton « Advanced [Avancé] » liéud dans le coin inférieur gauche de la fenetre « View Available Wireless Networks [Voir les réseaux ans fil disponibles] »
2. Sous l'onglet Advanced [Avancé], décochez la case « Use Windows to Configure my Wireless Network [Utiliser Windows pour Configurer ma Connexion Sans Fil] ». ÀpRES avoir décochéé la case, cliquez sur « OK » pour fermer la fenêtre.

Vous utilisement l'Utilitaire de Reteau Sans Fil de Belkin pour configurer toute adaptateur.

Si vous désissez d'utiliser le WZC, les instructions d'utilisation sont disponibles dans les fichiers d'aide de Windows XP. Lorsque vous installez l'adaptateur, l'Utilitaire de Belkin est activé. Si vous désirez le désactiver pour utiliser le WZC, veuillez suivre les instructions ci-dessous afin de désactiver l'Utilitaire de Belkin.

Désactivation de L'Utilitaire de Surveillance du Réseau Sans fil de Belkin sous Windows XP

1. Cliquez avec le bouton droit de votre souris sur l'icone de la barre de tâches.
2. Choisissez « Use Windows to Configure my Wireless Connection [Utiliser Windows pour Configurer ma Connexion Sans Fil] »
3. L'Utilitaire de Belkin se désactivera de lui-même et activera en retard le WZC. Ceci peut prendre environ 30 secondes.

Remarque : Pour réactiver l'Utilitaire de Belkin, double-cliquez sur le raccourci se trouvant sur le bureau.

Ceci aura pour effet de désactiver le WZC et d'activer l'Utilitaire de Belkin. Ceci peut prendre environ 30 secondes.

Utilisation de l'Utilitaire de Belkin (Windows 98 SE, Me, 2000, XP)

Lorsque l'Utilitaire démarre, vous verrez l'écran de l'Utilitaire apparaitre. Vous verrez s'afficher l'écran de Configuration. Vous utiliserez souvent cet écran, rundout pourCHOISIR ou CHANGER DE RÉSEaux.

(a) Boutons de Navigation

L'affichage se modifie lorsque vous cliquez sur ces boutons.

(b) Bouton de Connexion

Choisissez un réseau à partir de la fenêtre des Réseaux Disponibles, et cliquez pour vous y connecter.

(c) Bouton Rafraîchir

En cliquant sur ce bouton, les paramètres de l'adresse IP de votre adaptateur seront mis à jour. L'information sur l'adresse IP est indiquée à côté du bouton.

(d) Réseaux Disponibles

Affiche les réseaux disponibles et leurs paramètres.

(e) Bouton de Mise à jour

Recherche de réseaux disponibles dans votre zone.

(f) Connecté à

Vous montre le nom et l'adresse MAC du réseau auquel vous est connecté prsentement.

(g) Force du signal

Vous montre la force du signal (en temps réel) du réseau auquel vous étés connecté auprèsement.

(h) Vitesse de liaison

L'adaptateur fonctionne à la vitesse indiquée dans cette fenêtre.

Connexion à un réseau sans fil

Après l'installation, l'adaptateur se connectera automatiquement à votre réseau sans fil. Vous ne devriez pas avoir à faire quoi que ce soit d'autre pour vous connecter à un réseau. Pour vous connecter manuellement à un réseau sans fil, reportez-vous aux étapes ci-dessous.

1. Double-cliquez sur Iicone dans la barre de taches

ou sur le bureau pour ouvrir l'Utilitaire.

Belkin Wireless

Network Utility

1. Tous les réseaux disponibles dans votre zone seront affichés dans la fenêtre « Réseaux disponibles ». Sélectionnez le nom du réseau auquel vous désirez vous connecter enclistuant sur le nom de ce réseau, dans la colonne SSID. ÀpRES avoir sélectionné le réseau, cliquez sur le bouton « Connexion »

Remarque: Si le réseau auquel vous tentez de vous connecter utilise une forme de cryptage, vous serez invite à entrair la clé réseau. Si vous ne la connaissiez pas, vous devrez contacter l'administrateur du réseau pour l'obtenir. En outre, reportez-vous à la section intitulée Création et Utilisation d'un profil en page 19 pour les options de configuration avancée de la fonction de cryptage.

1. Le nom du réseau apparaître dans la fenêtre « Connecté à » et l'indicateur de la Force du Signal montrera la force du signal du réseau. Voiture ordinateur est maintainant connecté au réseau sans fil.

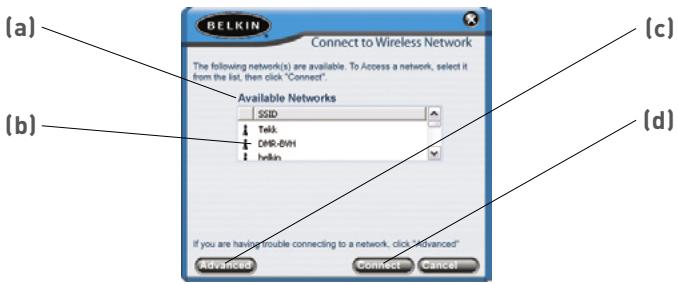

Utilisation de l'Écran de Connexion Rapide

L'utilitaire a eté concu pour vous offrir deux méthodes de connexion au réseau sans fil Par défaut, l'Utilitaire est configuré de sorte que vous utilisez l'affichage Configuration pour sélectionner un réseau sans fil.

Une deuxième option vous permet de désirar afin que l'Utilitaire s'ouvre à l'écran de Connexion Rapide par défaut. L'écran de Connexion Rapide (illustration ci-dessous) est une fenêtre simplifiée vous montrant les noms des réseaux disponibles seulement, en excluant les informations telles que la force du signal, l'adresse MAC, le type de réseau, le canal, etc.

(a) Réseaux Disponibles

Affiche les réseaux disponibles et leurs paramètres.

(b) Nom du réseau (SSID)

C'est le nom du réseau sans fil.

(c) Bouton Avancé

Cliquez sur ce bouton pour acceder à la fenêtre de configuration Avancée.

(d) Bouton de Connexion

Choisissez un réseau à partir de la fenêtre des Réseaux Disponibles, et cliquez pour vous y connecter.

Close

About Belkin WLAN...

Profile Setting

Available Networks...

Config/LinkStatus...

Use Quick Connect Screen

Pour basculer vers l'écran de Connexion Rapide, cliquez avec le bouton droit de votre souris sur l'icone de la barre de tâches.

Dans le menu qui apparait,CHOISSEZ Use Quick Connect screen [Utiliser I'Ecran de Connexion Rapide]

Après avoir choisi cette option, lors de votre prochain double-click sur l'icone de la barre de tâches

ou celle du bureau pour ouvrir l'Utilitaire, vous verrez apparaitre l'écran de Connexion Rapide.

Connexion à un réseau en utilisant l'écran de Connexion Rapide

Lorsque l'écran de Connexion Rapide apparait, vous verrez une liste des réseaux disponibles. Sélectionnez un réseau en cliquant sur son nom, et cliquez ensuite sur le bouton « Connexion »

Remarque: Si le réseau auquel vous tentez de vous connecter utilise une forme de cryptage, vous serez invite à entrair la clé réseau. Si vous ne la connaissiez pas, vous devrez contacter l'administrateur du réseau pour l'obtenir. En outre, reportez-vous à la section intitulée « Création et Utilisation d'un profil » pour les options de configuration avancée de la fonction de cryptage.

Utilisation de l'affichage de Gestion des Profils

L'utilisation de profils est un moyen pratique pour vous connecterrapidement et aisément à des reseaux si vous devez vous déplacer entreplusieurs reseaux sans fil différents. Par exemple, votre reseau sans filpeut être chez vous, mais peut-être utiliseriz-vous aussi un reseau sans filau bureau. Chacun de ces reseaux possede des parametes differents. Par exemple, le reseau de votre entreprise utilise le cryptage, alors quevotre reseau à domicile ne l'utilise pas. Chacun de ces reseaux possede en outre un nom différent (SSID). La gestion de toutes ces différencesest on ne peut plus facile grâce à la gestion des profils. Chaque fois quevous vous connectez à un reseau, le gestionnaire des profils conserverales parametes de ce reseau pour un usage ultérieur. Ceci veut direque la prochaine fois où vous tenterez de vous connecter au reseau devoitre entreprise, par exemple, vous n'aurez pas à enterr à nouveau lesparametes de cryptage. Le gestionnaire des profils reconnaître le reseauet vous connectera automatiquement à celui-ci. Vous pouvez aussi creatordes profils sur mesure, supprimer des profils et les modifier au besoin.

Création et Utilisation d'un profil

Les profils sont créés automatiquement lorsque vous vous connectez à un réseau. Par défaut, Belkin a créé un profil appelé « Défaut ». C'est un profil spécial qui se connectera au premier réseau sans fil détecté par l'adaptateur. Vous pouvez supprimer ce profil si vous le désirez. Si vous désírez re-crêer le profil par défaut, créez simplement un profil portant le nom « Défaut » et où le SSDID est « ANY » (TOUT) (en majuscules).

1. Ouvrez l'Utilitaire en double-cliquant sur l'icone dans la barre de tâches.
2. Cliquez sur le bouton « Profils ». Vous verrez l'écran suivant.
3. Cliquez sur « Ajouter » L'écran suivant apparait.

1. Donnez un nom au profil en entrant un nom dans le champ Nom du Profil.
2. Entrez le nom du réseau sans fil dans le champ Nom du Réseau (SSID).
3. Si le réseau auquel vous désirez vous connecter utilise un routeur sans fi ou un point d'accès (c'est habituèlement le cas), laissez la case « This Network uses an Access Point [Ce réseau utilise un point d'accès] » cochée. S'il s'agit d'un réseau poste-à-poste (ad-hoc), cochez cette case.
4. Si le réseau utilise une forme de cryptage, Sélectionnéz le type de cryptage (64 ou 128 bits) en plaçant un crochet à côté du type de cryptage choisi. Pour de plus amples informations sur le cryptage, rendez-vous à la section « Protection de votre réseau sans fil », à la page 23 de ce manuel.
5. Entrez la clé du réseau sans fil dans le champ « Clé Réseau ». Si la clé réseau est une clé hexadécimale, choisissez « Clé Hex ». Si votre clé est une phrase de passer, choisissez « Phrase de passer ». Vérifiez le numéro de la clé que vous doivent utiliser. La plupart du temps, c'est la clé « 1 ». Remarque : L'administrateur du réseau déterminé la clé du réseau et son format. Si vous n'avez pas la clé, contactez votre administrateur.
6. Cliques sur « Enregistrer » pour sauvegarder le profil.

Votre profil apparaitra maintainant dans la fenetre des Profils. Pour utiliser le profil, Sélectionnéz-le en cliquant sur celui-ci, et cliquez ensuite sur le bouton « Utiliser ». L'Utilitaire basculera à nouveau vers l'affichage Configuration. Yourer adaptateur se connecteraMaintenant au réseau que vous avez spécifique dans votre profil.

Prioriser les Profils

Voussoupiezchangier l'ordre deprioritede vos profils de telle sorte queI'Utilitaireyouconnecterau'reseauapparaissanten'tete deliste.Cettefonctionpeutetreutilesiyoussousvouzez dans une zone danslaquelleyouutilisezplusd'un'reseau sansfil.Entermes simples，leprofilqui se trouve entete deliste sera le premier reseau auquelI'Utilitaire tentera de se connecter automatiquement.Si le reseau placé entete deliste n'estpas disponible (si younsnétéspas aproximé)l'Utilitaire tentera alorsde secomncterau'reseau suivant, etainsidésuite.

Paramètres Avancés

Enclinquent lebouton «Avancé»,vous serez transporte vers l'affichage Avancé. Sous cet affichage, vous pouvez:

(a) Mode d'économie d'énergie

Vous permet d'activer le mode d'économie d'énergie. L'option est DÉSACTIVÉE par défaut.

(b) Canal Ad-Hoc par défaut

You per met de selectionner le canal Ad-Hoc par défaut

(c) Montré l'icone dans la barre de tâches

Vouper met de CHOISIR de monrer ou non l'icone dans la barre de taches.

(d) Radio Éteinte

Vous permet d'allumer ou d'eteindre la radio de votre adaptateur.

Pour de plus amples informations sur ces paramètres, consultez la page suivante.

Utilisation du mode d'économie d'énergie

L'activation de la fonction d'économie d'énergie vous aidera à réduire la consommation de la batterie de votre portable. Pour cela, éteignez l'adaptateur après que chaque ensemble de données a été envoyé sur le réseau ou reçu du réseau. Ce mode réduit les performances de l'adaptateur, mais rallonghe la durée de vie de la batterie. Servez-vous de cette fonction au besoin. En mode Minimum, l'adaptateur s'eteindra partiellement pour réduire la consommation d'énergie, mais la radio sera toujours allumée et préte à envoyer ou receivevoir des données. En mode Maximum, l'adaptateur s'eteindra complètement lors d'une période d'inactivité. Lorsqu'il y a activité, l'adaptateur s'allumera à nouveau par elle-même et recommencerà à transmettre et receivevoir des données. Ceci entraîne un court déliai, mais vous permettera de conserver la batterie de votre portable pour longtemps.

Sélection du canal Ad-Hoc par défaut

Voussoupiezchooseirecanaldefonctionnementdevoretadaptateurlorsqu'ilestenmodeAd-Hoc(poste-à-poste).EnmodeAd-Hoc，unclientinitieuneconnexionediffusantsapresenceentantqueclientAd-Hoc.Lesautresclientsseconnecterontauclientinitial,faisant du canalutiliseparleclientinitialle canalque tousutiliseront.Le canal Ad-Hocpardéfautest11.

Montré l'icone dans la barre de tâches

Vous permet de CHOISIR de montré ou non l'icone dans la barre de tâches. En cochant la case, l'icone apparaitra dans la barre de tâches. Lorsque vous décochez la case, l'icone sera supprimée. En l'absence de l'icone dans la barre de tâches, vous pouvez acceder à l'Utilitaire en utilisant le raccourci du bureau.

Eteindre la radio

Vou pouver éteindre la radio manuellement en cochant cette case. Ceci éteindra l'adaptateur jusqu'àu moment où vous l'allumerez à nouveau.

Protection de votre réseau sans fil Wi-Fi

Il existe plusieurs façon de sécuriser votre réseau sans fil et de protégger vos données des intrus. Cette section est destinée aux utilisateurs de réseaux sans fil à domicile, ou en entreprise (y compris les bureaux à domicile). Au moment demettre sous presse, trois méthodes de cryptage sont disponibles.

Méthodes de cryptage :

Nom	WEP (Wired Equivalent Privacy) 64 bits	WEP (Wired Equivalent Privacy) 128 bits
Acronyme	WEP 64 bits	WEP 128 bits
Sécurité	Bon	Meilleur
Caractéri-stiques	Clés statiques	Clés statiques
	Clés de cryptage basées sur l'algorithmé RC4 (clés de 40 bits)	Sécurité renforcée sur 6 WEP utilisant une clé de 104 bits, plus 24 bits additionnels composés de données générées par le système
Durée de vie	1997-2003	1997-2003

Le WEP (Wired Equivalent Privacy) est un protocole courant qui renforce la sécurité de tous les dispositifs sans fil Wi-Fi. Le WEP offre aux réseaux sans fil un niveau de protection comparable à celui des réseaux câblés.

WEP 64 bits

Le WEP 64 bits a été introduit la première fois avec un cryptage sur 64 bits, ce qui comprend une clé de 40 bits plus 24 bits supplémentaires composés de données générées par le système (64 bits au total). Certains fabricants réfèrent au cryptage sur 64 bits lorsqu'ils parlent du cryptage sur 40 bits. Peu après le lancement de la technologie, leschercheurs ont découvert que le cryptage sur 64 bits était trop simple à décoder.

WEP 128 bits

Pour contrer la falile de sécurité du WEP sur 64 bits, une méthode de cryptage plus sécurisée, le WEP 128 bits, a été créé. Le WEP 128 bits comprend une clé de 104 bits plus 24 bits supplémentaires composés de données générées par le système (128 bits au total). Certains fabricants réfèrent au cryptage sur 104 bits lorsqu'ils parlent du cryptage sur 128 bits.

La plupart des dispositifs sans fil disponibles sur le marché aujourd'hui prennant en charge le cryptage WEP sur 64 et 128 bits, mais il se peut que vous possédiez un dispositif plus ancien ne prénant en charge que le WEP sur 64 bits. Tous les produits sans fil de Belkin prennant en charge le WEP sur 64 et 128 bits.

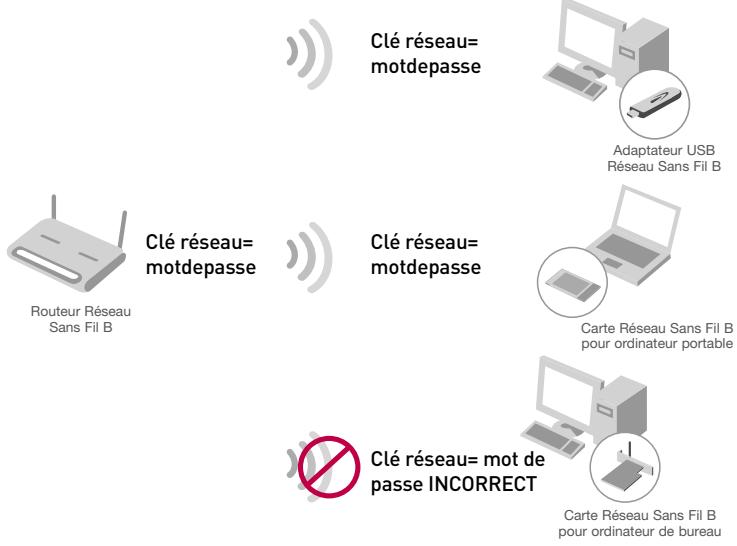

Clés de cryptage

Après avoir choisi le mode de cryptage (64 ou 128 bits), il est primordial de générer une clé de cryptage. Si la clé de cryptage n'est pas la même à travers tout le réseau sans fil, vos dispositifs sans fil ne seront pas en mesure de communiquer entre eux.

Vous pouvez entrer votre clé en entrant la clé hexadécimale manuellement ou vous pouvez entrer une phrase de passer dans le champ « Phrase de passer » et partager sur « Générer » pour créé la clé. Une clé hexadécimale est une combinaison de chiffres et de lettres, compris entre A et F et entre 0 et 9. Pour le WEP 64 bits, vous devez entrer 10 clés hexadécimales. Pour le WEP 128 bits, vous devez entrer 26 clés hexadécimales.

Par example :

AF0F4BC3D4 = clé WEP 64 bits

C3030FAF0F4BB2C3D44BC3D4E7 = clé WEP 128 bits

La phrase de passer WEP n'est PAS la même chose que la clé WEP. Voiture adaptateur se sert de cette phrase de passer pour générer vos clés WEP, mais les différents fabricants peuvent avoir des méthodes différentes de générer ces clés. Si vous possédez sur votre réseau des apparêils provenant de fabricants différents, la solution la plus simple consiste à utiliser la clé hex WEP de votre routeur ou de votre point d'accès et l'entrée manuellement dans la table de clés hex WEP, à l'écran de configuration de votre adaptateur.

La plupart des dispositifs Wi-Fi désactiver la fonction de sécurité par défaut. ÀpRES avoir mis en route votre réseau, vousdezvez activer le WEP et vous assurer que tous les dispositifs sans fil de votre réseau partagent la même clé.

L'adaptateur ne peut pas acceder au réseau parce qu'il utilise une clé réseau différente que cette configurée sur votre routeur sans fil.

Configuration de votre Routeur sans fil ou de votre Point d'Accès pour'utilisation d'un mode sécurisé

Pour utiliser un mode sécurisé, vous doivent d'abord activer le WEP de votre routeur ou de votre point d'accès. Pour les routeurs et les points d'accès de Belkin, cette fonction de sécurité peut être configurée en utilisant l'interface basée sur navigateur web. (Consultez le manuel d'instructions de votre routeur ou de votre point d'accès pour des instructions sur l'accès à l'interface de gestion.)

Modification des paramètres de sécurité sans fil

Le Routeur et le Point d'Accès Sans Fil B de Belkin sont équipés du mode de cryptage WEP afin de sécuriser votre réseau. Par défaut, cette fonction de sécurité est désactivée. Pour activer la sécurité, vous doivent déterminer la méthode de cryptage de votre choix. Pour acceder aux paramètres de sécurité, cliquez sur « Security [Sécurité] » à la section sans fil, via l'interface basée sur navigateur. (Consultez le manuel d'instructions de votre routeur ou de votre point d'accès pour des instructions sur l'accès aux paramètres de sécurité.)

Configuration WEP

Cryptage WEP 128 bits

1. Sélectionnez « 128 bits » dans le menu déroulant.
2. Àpres avoir sélectionné le mode de cryptage WEP, vous pouvez entra rer votre clé en entrant la clé hexadécimale manuellement ou vous pouvez entra rer une phrase de passer dans le champ « Phrase de salle » et cliquer sur « Générer » pour créé la clé.

Une clé hexadécimale est une combinaison de chiffres et de lettres, compris entre A et F et entre 0 et 9. Pour le WEP 128 bits, vous nevez entrez 26 clés hexadécimales.

Par example :

C3030FAF0F4BB2C3D44BC3D4E7 = clé WEP 128 bits

1. Cliquez sur « Apply Changes [Enregistrer les modifications] » pour terminer. Le cryptage de votre routeur ou de votre point d'accès est maintainant configuré. Chaque ordinateur de votre réseau sans fil devra maintainant être configuré avec les mêmes paramètres de sécurité.

AVERTISSEMENT: Si vous utilisez un client sans fil pour activer les paramètres de sécurité de votre routeur ou votre point d'accès, vous perdrez votre connexion sans fil de façon-temporaire jusqu'à ce que vous ayez activé la sécurité de votre client sans fil.

Cryptage WEP 64 bits

1. Sélectionnez « 64 bits » dans le menu déroulant.
2. Àpres avoir sélectionné le mode de cryptage WEP, vous pouvez entraer votre clé en entrant la clé hexadécimale manuellement ou vous pouvez entraer une phrase de passer dans le champ « Phrase de passée » et cliquer sur « Générer » pour créé la clé.

Une clé hexadécimale est une combinaison de chiffres et de lettres, compris entre A et F et entre 0 et 9. Pour le WEP 64 bits, vous nevez entraer 10 clés hexadécimales.

Par exemple :

AF0F4BC3D4 = clé WEP 64 bits

1. Cliquez sur « Apply Changes [Enregistrer les modifications] » pour terminer. Le cryptage de votre routeur ou de votre point d'accès est maintainant configuré. Chaque ordinateur de votre réseau sans fil devra maintainant être configuré avec les mêmes paramètres de sécurité.

AVERTISSEMENT: Si vous utilisez un client sans fil pour activer les paramétres de sécurité de votre routeur ou votre point d'accès, vous perdrez votre connexion sans fil de façon-temporaire jusqu'à ce que vous ayez activé la sécurité de votre client sans fil.

Je n'arrive pas à me connecter sans fil à Internet.

Si vous n'arrivez pas à vous connecter à l'Internet à partir d'un ordinateur sans fil, veuillez vérifier les points suivants :

1. Observe les témoins sur votre routeur dans fil. Si vous utilisez un Routeur sans fil de Belkin, les témoins devraient être comme suit :

2. Le témoin d'alimentation doit être ALLUMÉ.

3. Le témoin « Connected [Connecté] » doit être allumé, et ne doit pas clignoter.
4. Le témoin « WAN » doit être allumé ou clignoter.

Si les témoins de votre Routeur sans fil de Belkin sont comme décrites ci-haut, allez au point 2 ci-dessous.

Si tel n'est pas le cas, veuillez appeler l'assistance technique de Belkin.

Si nous n'utilise pas un Routeur de Belkin, consultez son manuel de l'utilisateur.

1. S'il est en cours d'utilisation, une icône figure dans la barre d'état système, à droite de la barre des tâches dans la partie inférieure du bureau : Si vous utilisez une carte sans fil Belkin, l'icône de la barre de tâches devant ressembler à celle-ci (elle peut être rouge ou verte) :

1. L'allure générale de la fenêtre qui s'ouvre dépend du modele de la carte réseau que vous possédez. Toutefois, n'importe quel utiliser doit posseder une liste de « Available Networks [Réseaux Disponibles]», Les réseaux disponibles représentent les réseaux auxquels vous pouvez vous connecter.

Si vous utilisez un routeur 802.11b de Belkin, le nom par défaut est « WLAN ». Si vous utilisez un routeur 802.11g de Belkin, le nom par défaut est « Belkin54g ». Si vous utilisez un routeur d'un autre fabricant que Belkin, consultez son manuel de l'utilisateur pour connaître le nom par défaut.

Le nom de votre réseau sans fil apparait dans la liste des réseaux disponibles

Si le nom de réseau apparaissant dans la liste des réseaux disponibles est valide, veuillez suivre les étapes suivantes afin de vous connecter sans fil :

1. Cliquez sur le nom du réseau approprié dans la liste des réseaux disponibles.
2. Si le réseau est sécurisé (cryptage), vous devrez entrier la clé réseau généraee par votre routeur sans fil ou votre point d'accès. Pour plus d'informations sur la sécurité, rendez vous à la page intitulée « Création et Utilisation d'un profil » que vous trouverrez à la page 19 de ce manuel.
3. Dans les secondes qui suivent, l'icone de la barre de tâches, à l'angle inférieur droit de l'écran, tournera au vert, indiquant une connexion au réseau.

Si vous ne pouvez toujours pas acceder à l'Internet après vous être connecté au réseau sans fil, veuillez contacter l'assistance technique de Belkin.

Le nom de votre réseau n'apparait PAS dans la liste des réseau disponibles

Si le nom de votre réseau n'apparait pas dans la liste des réseaux disponibles dans l'utilitaire, veuillez vérifier les points suivants :

1. Déplacez l'ordinateur, autant que possible, afin qu'il soit situé à 1,5 à 3 mètres du routeur sans fil ou du point d'accès. Fermez l'utilitaire de réseau sans fil, et rouvre-ile. Si le nom de votre réseau sans fil apparaitMAINENANT dans la liste des réseaux disponibles, il se peut que votre problème soit dû à la portée ou à une interférence. Reportez-vous à la section «Choix de l'emplacement de votre dispositif de réseau sans fil », à la page 2 de ce Manuel de l'Utilisateur.
2. À l'aide d'un ordinateur connecté au routeur sans fil ou au point d'accès via un cable réseau (et non pas sans fil), assurez-vous que le « Broadcast SSID [Diffusion du SSID] » est activé. Ce paramètre se trouve à la page de configuration du « Canal et SSID ». Pour de plus amples détails sur comment accéder à cette page et modifier les paramétres, consultez la documentation accompagnant votre routeur sans fil ou votre point d'accès.

Si vous ne pouvez toujours pas acceder à l'Internet après avoir vérifié les points précédents, veuillez contacter l'assistance technique de Belkin.

Le CD-ROM ne lance pas l'Assistant d'installation

Si le CD-ROM ne lance pas automatiquement l'Assistant d'installation, il se peut qu'un autre programme utilisé par votre ordinateur interféré avec le lecteur de CD-ROM.

Si l'écran de l'Assistant n'apparait pas dans les 15 à 20 secondes, ouvrez votre lecteur de CD-ROM en double-cliquant sur l'icône « My Computer [Poste de travail] ». Ensuite, double-cliquez sur le lecteur de CD-ROM dans lequel se trouve le CD d'installation afin de démarrer l'installation.

Le témoin d'alimentation ne s'allume pas. L'adaptateur ne fonctionne pas

Si le témoin d'alimentation demeure étéint, il se peut que l'adaptateur ne soit pas connecté ou installé correctement.

Veillez à ce que que l'adaptateur soit inséré fermement dans le port USB de votre ordinateur. Veillez à ce que que les pilotes de l'Adaptateur soient bien installés. Cliquez avec le bouton droit de la souris sur l'icone « My Computer [Poste de travail]» du bureau. Choisissez « Properties [Propriétés] » et allez au « Device Manager [Gestionnaire de Periphérique]». Assurez-vous que votre adaptateur USB y figure, et ce sans erreur. Si vous constatiez une erreur, contactez l'assistance technique de Belkin.

Le témoin de liaison clignote lentement. Impossible de se connecter à un réseau sans fil ou à l'Internet

Si vous Adaptateursemblefonctionneradequatement maisvous ne pouvez pasyouconnector au reseau,ou siyouvoyez une icone rouge au bas devoire ecran,il est possible que l'origine du probleme soit une disparite entre le Nom du reseau(SSID) dans les propriétés devoitre reseau sans fil.

Vérifiez le SSID et assurez-vous qu'il soit identique sur l'ensemble de votre réseau. Le SSID est sensible à la casse et l'orthographie du nom sur chaque ordinateur doit être identique, afin que l'adaptateur puisse se connecter au routeur sans fil ou au point d'accès.

Remarque : Pour vérifier le SSD ou pour voir les réseaux disponibles, double-cliquez sur l'icone d'etat du signal afin de faire apparaitre l'écran « Wireless Networks [Réseaux sans fil ] ». Cliquez sur « Add

[Ajouter] » si vous ne VOYZ pas le nom du réseau auquel vous tentez de vous connecter et enterre les SSID. Pour de plus amples informations sur la configuration du SSID, reportez-vous à la documentation accompagnant votre routeur sans fil ou votre point d'accès.

Si le problème persististe même dans un rayon restreint, veuillez contacter l'assistance technique de Belkin.

Le témoin de liaison est allumé mais je n'arrive pas à me connecter à Internet

Si vous obtenez un signal mais ne pouvez vous connecter à l'Internet ou obtenir une adresse IP, il se peut que le problème soit dû à une disparité entre les clés de cryptage de votre ordinateur et votre routeur ou votre point d'accès.

Vérifiez les paramètres WEP et assurez-vous qu'il soient identiques sur l'ensemble de votre réseau. La clé est sensible à la casse et l'orthographie de cette-ci sur chaque ordinateur doit être identique, afin que l'adaptateur puisse se connecter au routeur sans fil ou au point d'accès. Pour de plus amples informations sur le cryptage, veuillez consulter la section « Création et Utilisation d'un Profil » à la page 19 de ce manuel.

Si le problème persiste même dans un rayon restreint, veuillez contacter l'assistance technique de Belkin.

Le transfert de données est parfois très lent

La technologie sans fil est basée sur des ondes radio. Ceci implique que la performance et le débit de transfert entre les appareils diminue lorsque ceux-ci sont éloignées les uns des autres. D'autres facteurs peuvent engendrer une dégradation du signal : le métal en est généralement responsable. Des obstacles tels des murs et des appareils métalliques peuvent aussi affecter la qualité du signal. Ainsi, la portée à l'intérieur de vos appareils sans fil va de 30 à 60 métres. Prenez note que la vitesse de connexion diminue également si vous vous éloignez du routeur sans fil ou du point d'accès.

IAfin de déterminer si vos problèmes de connexion sans fil sont dus à la portée, déplacez temporairement votre ordinateur dans un rayon d'environ 1,5 à 3 mètres de votre routeur. Reportez-vous à la section «Choix de l'emplacement de votre dispositif de réseau sans fil», à la page 2 de ce Manuel de l'utilisateur.

Si le problème persististe même dans un rayon restreint, veuillagez contacter l'assistance technique de Belkin.

La force du signal est faible

La technologie sans fil est basée sur des ondes radio. Ceci implique que la performance et le débit de transfert entre les apparêls diminue lorsque ceux-ci sont éloignées les uns des autres. D'autres facteurs peuvent engendrer une dégradation du signal : le métal en est généralement responsable. Des obstacles tels des murs et des apparêils métalliques peuvent aussi affecter la qualité du signal. Ainsi, la portée à l'intérieur de vos apparêils sans fil va de 30 à 60 métres. Prenez note que la vitesse de connexion diminue également si vous给您 éloignez du routeur sans fil ou du point d'accès. Reportez-vous à la section «Choix de l'emplacement de votre dispositif de réseau sans fil », à la page 2 de ce Manuel de l'utilisateur.

Afin de déterminer si vos problèmes de connexion sans fil sont dus à la portée, déplacez temporairement votre ordinateur dans un rayon d'environ 1,5 à 3 mètres de votre routeur. Reportez-vous à la section «Choix de l'emplacement de votre dispositif de réseau sans fil », à la page 2 de ce Manuel de l'Utilisateur.

Si le problème persististe même dans un rayon restreint, veuilles contacter l'assistance technique de Belkin.

Pourquoi y a-t-il deux utilisaires sans fil dans ma barre de tâches? Laquelle doit-je utiliser ?

Il y a plusieurs avantages à utiliser l'utilitaire de réseau sans fil de Belkin en lieu et place de l'utilitaire Windows XP Wireless Zero Configuration service (WZC). Nous offrons une fonction d'analyse du site, des informations détaillées sur la liaison, et une aide diagnostique pour l'adaptateur, entre autres.

Il est essentiel de déterminer quel utiliser administré votre adaptateur. Nous vous recommendons l'Utilitaire Réseau Sans Fil de Belkin.

Pour utiliser l'Utilitaire de réseau sans fil de Belkin, procédez comme suit.

Étape 1 Cliquez avec le bouton droit de votre souris sur l'icone de l'état du réseau dans la barre de tâches et Sélectionnement « View Available Wireless Networks [Voir les réseaux sans fil disponibles] »

Étape 2 Cliquez sur le bouton « Advanced [Avancé] » dans le coin inférieur gauche de la fenêtre des réseaux disponibles.

Étape 3 À partir de l'onglet « Advanced [Avancé]», décochez la case « Use Windows to configure my wireless network [Utiliser Windows pour configurer mon réseau sans fil] ». Ensuite, cliquez sur « OK » pour fermer la fenêtre.

Vous utilisez maintenant l'Utilitaire de réseau sans fil de Belkin pour configurer l'adaptateur.

Quelle est la différence entre 802.11b, 802.11g et 802.11a?

À l'heure actuelle, il existe trois normes de réseaux sans fil, qui transmettent des données à vitesses différentes. Chaque norme est basée sur le radical 802.11(x), utilisé par la IEEE, l'organisme responsable de la certification des normes réseaux. La norme 802.11b transmet les données à 11 Mbps. Les normes 802.11a et 802.11g transmettent à 54 Mbps. Consultez le tableau suivant pour de plus amples informations.

Tableau comparatif des reseaux sans fil

TechnologieSans FII	802.11b	802.11g	802.11a
Vitesse	11Mbps	54Mbps	54Mbps
Fréquence	2.4GHz - bandesans autorisation,peut causer desinterférences avecles électroménagerscourants :teléphones sans fil etfours à micro-ondes	2.4GHz - bandesans autorisation,peut causer desinterférences avecles électroménagerscourants :teléphones sans fil etfours à micro-ondes	5GHz - bandemoinits utilisée
Compatibilité	Compatible avecle 802.11g	Compatible avecle 802.11b	Incompatible avecle 802.11b ou802.11g
Portée	Dépend desinterférences- généralement de30 à 60 mètres àl'intérieur	Dépend desinterférences- généralement de30 à 60 mètres àl'intérieur	La portée estgénéralementde 30 mètres
Popularité	Plus ancien -grande popularité	On croit que sapopularité ira engrandissant	Popularité restreinteauprès desconsommateurs -plus populaire auprèsdes entreprises
Prix	Abordable	Plus cher	Le plus cher

Vous trouvrez des informations techniques sur le site www.belkin. com ou www.belkin.com/networking. Pour contacter l'assistance technique par téléphone, appelez le :

États-Unis : 877-736-5771
310-898-1100 x2263
Europe : 00 800 223 55 460
Australie : 1800 666 040

Garantie limitée à vie du produit de Belkin Corporation

Belkin Corporation garantit ce produit contre tout défaut matériel ou de fabrication pendant toute sa période de garantie. Si l'appareil s'avere défectieux, Belkin le réparera ou le remplacera gratuitement, à sa convenance, à condition que le produit soit returné, port payé, pendant la durée de la garantie, au dépositaire Belkin agrée auprès duquel le produit a été acheté. Une preuve d'achat peut être exigée.

La présente garantie est caduque si le produit a ete endommagé par accident, abus, usage imprope ou mauvaise application, si le produit a ete modifie sans autorisation ecrite de Belkin, ou si un numero de série Belkin a ete supprimé ou rendu illisible.

LA GARANTIE ET LES VOIES DE RECOURS SUSMENTIONNEES FONT FOI EXCLUSIVEMENT ET REMPLACENT TOUTES LES AUTRES, ORALES OU ÉCRITES, EXPlicitÉS OU IMPLICITES. BELKIN REJETTE EXPRESSÉMENT TOUTES LES GARANTIES IMPLICITES, Y COMPRIS MAIS SANS RESTRICTION, LES GARANTIES AFFÉRENTES À LA QUALITÉ LOYALE ET MARCHANDE ET À LA POSSIBILITÉ D'UTILISATION À UNE FIN DONNée.

Aucun dépositaire, représentant ou employé de Belkin n'est habilité à apporter des modifications ou adjonctions à la présente garantie, ni à la proroger.

BELKIN N'EST PAS RESPONSABLE DES DOMMAGES SPECIAUX, DIRECTES OU INDIRECTS, DÉCOULANT D'UNE RUPTURE DE GARANTIE, OU EN VERTU DE Toute AUTRE THÉORIE JURIDIQUE, Y COMPRIS MAIS SANS RESTRICTION LES PERTES DE BÉNÉFICES, TEMPS D'ARRÊT, FONDS DE COMMERCE, REPROGRAMMATION OU REPRODUCTION DE PROGRAMMES OU DE DONNÉES MÉMORISÉS OU UTILISÉS AVEC DES PRODUITS BELKIN OU DOMMAGES CAUSES À CES PROGRAMMES OU À CES DONNÉES.

Certains pays ne permettent pas d'exclure ou de limiter les dommages accidentels ou consécutifs ou les exclusions de garanties implicites, de sorte que les limitations d'exclusions ci-dessus ne s'appliquent pas dans votre cas. La garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient d'un pays à l'autre.

Déclaration FCC

Déclaration DE CONFORMITE À LA RÉGEMENTATION FCC EN MATIÈRE DE COMPATIBILITÉ ÉLECTROMAGNETIQUE

Nous, Belkin Corporation, sis au 501 West Walnut Street, Compton CA, 90220, États-Unis, déclarons sous notre seule responsabilité que le produit F5D6051

auquel se refère la presente déclaration, est conforme aux normes énoncées à l'aléna 15 de la réglementation de la FCC. Le fonctionnement est assujetti aux deux conditions suivantes : (1) cet apparéil ne peut pas provoquer d'interférence nuisible et (2) cet apparéil doit accepter toute interférence reçue, y compris des interférences pouvant entraîner un fonctionnement non déséré.

Attention : Exposition aux radiations dues aux fréquences radio.

La puissance d'émission en sortie de cet apparéil reste largement en dessous des limites d'exposition aux fréquences radios de la FCC. Touteffectis, il est conseilé d'utiliser l' apparéil de manière à minimier les risques d'exposition dans des conditions de fonctionnement normales.

Lorsqu'une antenné extérieure est raccordée à l'appareil, la placer de manière à minimiser les risques d'exposition dans des conditions de fonctionnement normales. Pour éviter la possibilité d'excéder les limites d'exposition aux féquences radio de la FCC, il est conseilé d'éviter qu'une personne se trouve à moins de 20 cm de l'antenne dans des conditions de fonctionnement normales.

Avertissement de la Commission Fédérale des Communications (FCC)

L'appareil a eté testé et satisfait aux limites de la classe B des apparèils numériques, conformément à l'aléna 15 de la réglementation de la FCC. Ces limites sont conçues de manière à assurer une protection raisonnable contre les interférences nuisibles au sein d'une installation domestique.

L'appareil génére, utilise et peut irradir une energia radio féquence. S'il n'est pas installé et utilisé conformément aux instructions, il peut causeer des interférences nuisibles sur le plan de la réception radio ou télévision, pouvant être déterminées en mettant l'appareil sous et hors tension. L'utilisateur est invite à tester et à corriger l'interférence en prénant une des mesures suivantes :

• Réorienter ou changer de place l'antenne de réception
• Augmenter la distance entre l'appareil et le récepteur.
• Connecter l'appareil à une prise située sur un circuit différent de celui sur lequel le récepteur est connecté.
• Consulter le revendeur ou un technicien en radio/TV pour obtaining de l'aide.

Modifications

La reglementation de la FCC souigne la nécessité d'indiquer à l'utilisateur que toute modification, de chaque nature que ce soit et non agrée par Belkin Corporation, lui retire le droit d'utiliser l'appareil.

Canada-Industrie Canada (IC)

La radio sans fil de cet apparéil est conforme aux normes RSS 139 & RSS 210 d'Industrie Canada. This Class B digital apparatus complies with Canadian ICES-003.

Cet apparéil numérique de la classe B conforme à la norme NMB-003 du Canada.

Europe - Prescription Union europeenne

Les produits radio portant le label CE 0560 ou CE alert satisfont à la directive R&TTE (1995/5/CE) établie par la Commission de la Communauté française.

L'accord avec cette directive implique la conformité aux normes européennes suivantes (le standard international équivalent est indiqué entre parentheses).

• EN 60950 (IEC60950) - Sécurité du Produit
• EN 300 328 Conditions techniques exigées pour les apparèils radio
• ETS 300 826 Conditions générales en matière de compatibilité electromagnétique pour les appareils radio

Prière de consulter la plaque d'identification apposée sur votre produit Belkin pour déterminer le type d'émetteur.

Les produits portant le label CE satisfont à la directive relative à la compatibilité electromagnétique (89/336/EEC) et la directive sur laasse tension (72/23/EEC) publiées par la Commission de la Communauté française. La conformité avec ces normes sous-entend la conformité avec les normes européennes suivantes (le standard international équivalent est indiqué entre parenthèses).

• EN 55022 (CISPR 22) - Interférences électromagnétiques
• EN 55024 (IEC61000-4-2,3,4,5,6,8,11)- Immunité électromagnétique
• EN 61000-3-2 (IEC61000-3-2) - Émissions de courants harmoniques
• EN 61000-3-3 (IEC610000) - Fluctuations de tension et flicker
  EN 60950 (IEC60950) - Sécurité du Produit

Les produits équipés de transmetteurs radio portent la marque CE 0560 ou CE alert et peuvent également afficher le logo CE.

belkin.com

Belkin Corporation

Compton · CA · 90220 · Etats-Unis

Tel.: [phone]

Fax: [phone]

Belkin Ltd.

Rushden • NN10 6GL • Royaume-Uni

Tel.: [phone]

Fax: [phone]

Belkin B.V.

Starparc Building • Boeing Avenue 333

1119 PH Schiphol-Rijk · Pays-Bas

Tél.: [phone]

Fax: [phone]

États-Unis: 877 736 5771

310 898 1100 poste 2263

Europe: 00 800 223 55 460

Australia: 1800 666 040

Belkin GmbH

Hanebergstrasse 2

80637 Munich • Allemagne

Tél.: [phone]

Fax: [phone]

Belkin Components SAS

5 Rue du Petit Robinson • 3ème étage

78350 Jouy en Josas • France

Tel.: [phone]

Fax: [phone]

Belkin, Ltd.

7 Bowen Crescent • West Gosford

NSW 2250 · Australie

Tél.: [phone]

Fax: [phone]

© 2004 Belkin Corporation. Tous droits réservés. Toutes les raisons commerciales sont des marques déposées de leurs fabricants respectifs.

P74571ea
