ADAPTATEUR USB #F5U103VEA - Adaptateur USB BELKIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur série USB
Marque	Belkin
Modèle	F5U103VEA
Connectivité	USB 1.1 (Type A mâle) vers RS-232 (DB9 mâle)
Débit en bauds	75 bps à 6 Mbps
Bits de données	5, 6, 7 ou 8 bits
Parité	Odd, Even, Mark, Space, None
Bits d'arrêt	1, 1.5 ou 2 bits
Contrôle de flux	Matériel (CTS/RTS) et logiciel (XON/XOFF)
Signaux série	TXD, RXD, RTS, CTS, DTR, DSR, DCD, RI
Tampon de données	512 octets bidirectionnel configurable (28 octets entrée / 384 sortie ou 512 octets entrée/sortie)
Alimentation	Via port USB (câble d'alimentation externe pour interface série optionnel)
Systèmes d'exploitation supportés	Windows 98SE ou ultérieur
Configuration requise	PC avec port USB libre
Contenu de l'emballage	Adaptateur série USB, CD de pilotes, manuel d'utilisation
Garantie	Garantie à vie du produit Belkin
Pays d'origine	Non spécifié

FOIRE AUX QUESTIONS - ADAPTATEUR USB #F5U103VEA BELKIN

Cet adaptateur fonctionne-t-il sous Windows 10 ?

Le pilote officiel est conçu pour Windows 98SE à XP. Sous Windows 10, il peut fonctionner avec un pilote générique ou nécessiter un pilote tiers. Testez d'abord sans pilote : Windows 10 reconnaît souvent les adaptateurs série USB comme un port COM standard.

Quel est le débit en bauds maximal supporté ?

Le débit en bauds programmable va de 75 bps à 6 Mbps (6 000 000 bps). Assurez-vous que votre périphérique série supporte cette vitesse.

Comment installer le pilote sous Windows 98SE ?

Insérez le CD fourni, branchez l'adaptateur, suivez l'assistant 'Ajout de nouveau matériel'. Choisissez 'Rechercher le meilleur pilote', puis 'CD-ROM' et le dossier 'D:\win98'. Le système copiera les fichiers et attribuera un port COM.

Quel câble série utiliser ?

Utilisez un câble série DB9 mâle-femelle standard. L'adaptateur a un connecteur mâle DB9, votre périphérique doit avoir un connecteur femelle.

Puis-je alimenter un périphérique série via cet adaptateur ?

L'adaptateur n'alimente pas le périphérique série. Il possède une source d'alimentation indépendante pour l'interface série, mais nécessite que le périphérique ait sa propre alimentation.

Comment changer le numéro de port COM attribué ?

Allez dans le Gestionnaire de périphériques, développez 'Ports (COM et LPT)', faites un clic droit sur 'USB Serial Port (COMx)', sélectionnez 'Propriétés', onglet 'Paramètres du port', puis 'Avancé' pour modifier le numéro de port COM.

Que faire si l'adaptateur n'est pas reconnu ?

Vérifiez que le pilote est correctement installé. Essayez un autre port USB. Si le problème persiste, désinstallez le pilote 'USB Serial Converter' dans le Gestionnaire de périphériques et réinstallez-le.

Est-ce compatible avec Mac OS ou Linux ?

Le pilote officiel est uniquement pour Windows. Sous Mac OS, des pilotes tiers (par exemple, les pilotes Prolific PL-2303) peuvent fonctionner si le chipset est compatible. Sous Linux, le chipset est souvent reconnu comme 'pl2303' et fonctionne nativement.

Quelle est la longueur du câble USB ?

Le câble USB intégré mesure environ 15 cm (non spécifié précisément, estimation raisonnable).

Comment désinstaller le pilote ?

Allez dans le Panneau de configuration > Ajout/Suppression de programmes, sélectionnez 'USB SERIAL Converter device' et cliquez sur 'Supprimer'.

MODE D'EMPLOI ADAPTATEUR USB #F5U103VEA BELKIN

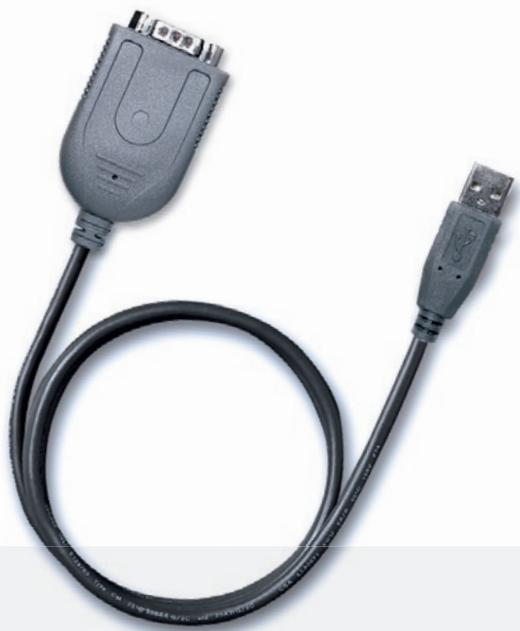

Adaptateur série USB

Branchez le périphérique série à un port USB.

Manuel de l'utilisateur

F5U103vea

1. Caractéristiques :

• Entièrement conforme à la spécification de l'USB 1.1
• Prise en charge de l'interface série RS-232
• Émission et réception Full-duplex (TXD et RXD)
• Six broches de contrôle MODEM (RTS, CTS, DTR, DSR, DCD et RI). 5, 6, 7 ou 8 bits de données.
• Modes de parité : Odd, Even, Mark, Space ou None. Un, un et demi et deux bits d'arrêt.
• Erreur de parité, erreur de trame et détection de bris série. Débit en bauds programmable de 75 bps à 6 Mbps. Commande externe de mise hors tension de l'adaptateur série. Source d'alimentation indépendante pour l'interface série.
• Mécanisme de contrôle du flux
• Niveau faible/élevé ajustable.
• Contrôle automatique du flux avec CTS/RTS
• Contrôle du flux logiciel automatique avec XON/XOFF
• Détection de surdébit du tampon de données entrantes. Tampon de données bi-directionnel de 512 octets configurable :
• ; ou tampon en entrée de 28 octets et tampon en sortie de 384 octets.
• Configuration requise :

PC avec un port USB libre - Système d'exploitation Windows 98SE ou version ultérieure

1. Contenu de l'emballage du F5U103vea :

Adaptateur série USB de Belkin, un disque avec pilotes, un manuel de l'utilisateur.

4. Installation du matériel :

• Branchez le connecteur USB au port USB de votre PC.
• Branchez le connecteur femelle DB9 de votre périphérique série au connecteur mâle DB9 de l'adaptateur série USB.

5. Installation du pilote :

Votre PC détecte la présence de l'adaptateur (« USB Serial Adapter ») et vous invite à installer le pilote de l'adaptateur lorsque vous branchez l'adaptateur (sur lequel le périphérique série est branché) au port USB de votre ordinateur ou hub. Cliquez sur « Suivant » pour continuer. Sélectionnez « Rechercher le meilleur pilote pour votre périphérique (Recommandé) » puis cliquez sur le bouton « Suivant ». Le système cherche automatiquement les pilotes appropriés pour l'Adaptateur série USB.

Adaptateur série USB

Choisissez « CD-ROM (D:) » et « Définir un emplacement ».

D:\win98 ». Cliquez sur « Suivant ». Le système recherche automatiquement le pilote de l'Adaptateur série USB sur le CD-ROM et copie les fichiers sur le disque dur de votre PC.

Windows affiche le nom du périphérique.

Cliquez sur « Suivant » pour installer les fichiers.

Cliquez sur « Terminer » pour terminer l'installation du pilote.

6. Charge au port COM

Windows affiche le message « Nouveau matériel détecté » lorsque l'installation du pilote est terminée. Le système recherche ensuite un port COM disponible et lui attribue un numéro (par exemple : USB Communications Port (Com X), où X est le numéro de port de communication disponible suivant attribué par votre système).

7. Vérification de l'installation

Allez à « Poste de travail » et cliquez. Allez à « Panneau de configuration » et cliquez. Allez à « Système » et cliquez. Cliquez sur l'onglet « Gestionnaire de périphériques ». Cliquez sur « Ports » et assurez-vous que le port « USB Serial Port (COM X) » est présent. Veuillez désinstaller le pilote « USB Serial Converter » de votre système si le processus d'installation n'est pas terminé, et recommencez l'installation.

8. Procédure de désinstallation :

Allez dans le « Panneau de configuration »

Sélectionnez « Ajout/Suppression de programmes »

Cliquez sur « USB SERIAL Converter device »

Sélectionnez « Ajout/Suppression »

Adaptateur série USB

www.belkin.com

Belkin Ltd.

NN10 6GL, Royaume-Uni

[phone]

[phone]

Belkin B. V.

Boeing Avenue 333

1119 PH Schiphol-Rijk, Pays-Bas

[phone]

[phone] Fax

Belkin Iberia

Avda Cerro del Aguila 3

Garantie à vie du produit de Belkin

Belkin garantit pendant toute la durée de vie du produit que ce dernier est exempt de défauts de conception, de montage, de matériel et de fabrication (remplacement gratuit).
