Type de produit	Hub USB 4 ports
Caractéristiques techniques principales	USB 2.0, compatible avec USB 1.1
Alimentation électrique	Alimentation par bus USB, pas besoin d'alimentation externe
Dimensions approximatives	10 x 5 x 2 cm
Poids	150 g
Compatibilités	Compatible avec Windows, Mac OS, Linux
Fonctions principales	Extension de ports USB, connexion simultanée de plusieurs périphériques
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Pas de pièces détachées disponibles, produit non réparable
Sécurité	Conforme aux normes de sécurité USB, protection contre les surcharges
Informations générales	Produit léger et compact, idéal pour les utilisateurs mobiles

FOIRE AUX QUESTIONS - F5U103VEA BELKIN

Comment connecter le BELKIN F5U103VEA à mon ordinateur ?

Pour connecter le BELKIN F5U103VEA à votre ordinateur, branchez le câble USB du hub sur un port USB disponible de votre ordinateur. Le système d'exploitation devrait reconnaître automatiquement le périphérique.

Le hub n'est pas reconnu par mon ordinateur, que faire ?

Vérifiez que le câble USB est correctement connecté à la fois au hub et à l'ordinateur. Essayez de brancher le hub sur un autre port USB. Si le problème persiste, redémarrez votre ordinateur.

Puis-je utiliser le BELKIN F5U103VEA avec un appareil qui nécessite plus de puissance ?

Le BELKIN F5U103VEA fournit une alimentation standard pour les périphériques USB. Pour des appareils nécessitant plus de puissance, assurez-vous que le hub est alimenté par une source externe si possible.

Le hub fonctionne avec tous les systèmes d'exploitation ?

Le BELKIN F5U103VEA est conçu pour être compatible avec la plupart des systèmes d'exploitation, y compris Windows et MacOS. Vérifiez les exigences spécifiques sur l'emballage du produit.

Que faire si un périphérique USB ne fonctionne pas avec le hub ?

Essayez de brancher le périphérique directement sur l'ordinateur pour vérifier s'il fonctionne. Si c'est le cas, le problème peut venir du hub. Essayez de redémarrer le hub ou de tester le périphérique sur un autre port USB du hub.

Le hub peut-il être utilisé avec des appareils USB 3.0 ?

Oui, le BELKIN F5U103VEA est rétrocompatible avec les appareils USB 3.0. Cependant, la vitesse de transfert sera limitée à celle du hub, qui est USB 2.0.

Comment résoudre des problèmes de vitesse de transfert lente ?

Assurez-vous que votre périphérique est connecté à un port USB adéquat et qu'aucun autre périphérique ne consomme trop de bande passante. Débranchez les périphériques non utilisés et essayez de redémarrer le hub.

Y a-t-il des mises à jour du firmware disponibles pour le BELKIN F5U103VEA ?

Vérifiez le site web de BELKIN pour toute mise à jour de firmware. Suivez les instructions fournies par le fabricant pour effectuer la mise à jour si nécessaire.

Comment nettoyer le hub BELKIN F5U103VEA ?

Pour nettoyer le hub, éteignez-le et débranchez-le. Utilisez un chiffon doux et sec pour essuyer la surface. Évitez d'utiliser des produits chimiques agressifs.

MODE D'EMPLOI F5U103VEA BELKIN

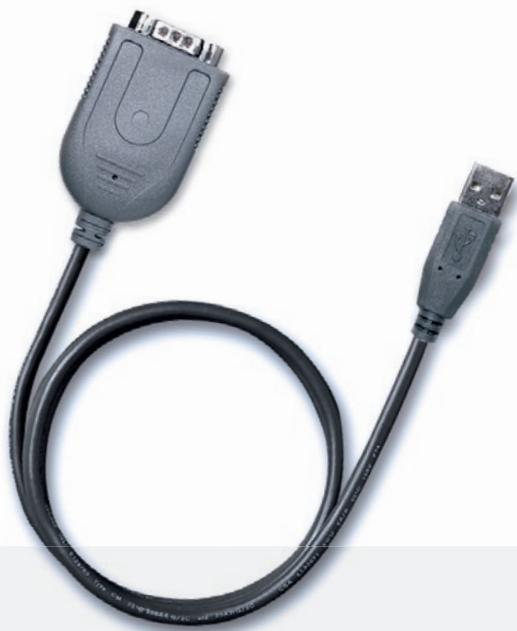

Adaptateur série USB

Branchez notre périphérique série à un port USB

Manuel de l'utilisateur

F5U103vea

Adaptateur série USB

1. Caracteristiques :

• Entitérement conforme à la spécification de l'USB 1.1
• Prise en charge de l'interface série RS-232
• Émission et réception Full-duplex (TXD et RXD)
• Six broches de contrôle MODEM (RTS, TS, DTR, DSR, DCD et RI) 5, 6, 7 ou 8 bits de données
• Modes de parité Odd, Even, Mark, Space ou None
  Un, un et demi et deux bits d'arrêts
• Erreur de parité, erreur de trame et détéction de bris série
• Débit en bauds programmable de 75 bps à 6 Mbps
  Commande externe de mise hors tension de l'adaptateur série
  Source d'alimentation independante pour l'interface série
• Mécanisme de contrôle du flux
• Niveau faible/elevé ajustable
• Contrôle automatique du flux avec CTS/RTS
• Contrôle du flux logiciel automatique avec XON/XOFF

• Détéction de surdébit du tampon de données entrantes
  Tampon de données bi-directionnel 512 octets configurable :
  tampon en entree de 256 octets et tampon en sortie de 256 octets ; ou
  tampon en entree de 28 octets et tampon en sortie de 384 octets.

• Configuration requise :

PC avec un port USB libre
- Système d'exploitation Windows 98SE ou version ultérieure

1. Contenu de l'emballage du F5U103vea :

Adaptateur série USB de Belkin
Un disque avec pilotes
- Un manuel de l'utilisateur

4 Installation du matériel :

• Branchez le connecteur USB de l'Adaptateur série USB au port USB de votre PC.
• Branchez le connecteur fémelle DB9 de votre périphérique série au connecteur mâle DB9 de l'adaptateur série USB.

5 Installation du pilote :

Votre PC détecte la présence de l'adaptateur (« USB Serial Adapter ») et vous invite à installer le pilote de l'adaptateur lors que vous branchez l'adaptateur (sur lequel le périhérique série est branché) au port USB de votre ordinateur ou hub. Cliquez sur « Suivant » pour continuer. Sélectionnez « Rechercher le meilleur pilote pour votre périhérique (Recommandé) » puis cliquez sur le bouton « Suivant ». Le systèmecherche automatiquement les pilotes appropriés pour l'Adaptateur série USB.

Adaptateur série USB

Choisissez « CD-ROM (D:) » et « Définir un emplacement : D:\win 98 ». Cliquez sur « Suivant ». Le système recherche automatique le pilote de l'Adaptateur série USB sur le CD-ROM et copie les fichiers sur le disque dur de votre PC.

Windows montre le nom du périphérique.

Cliquez sur « Suivant » pour installer les fichiers.

Clique sur « Terminer » pour terminer l'installation du pilote.

6. Charge au port COM

Windows affiche le message « Nouveau matériel détecté »" lorsqu l'installation du pilote est terminée. Le système recherche ensuite pour un port COM disponible et lui attribue un nombre (par ex.: USB Communications Port (Com X), ou X est le port de communication suivant disponible attribué par votre système).

7. Verification de l'installation

Allez à « Postedetravail » et cliquez.
Allez à « Panneau de configuration » et cliquez.
Allez à « Systeme » et cliquez.
- Cliquez sur l'onglet « Gestionnaire de péripérisque »
- Cliquez sur « Ports » et assurez-vous que le port « USB Serial Port (COM X) » estprésent.
- Veuillez désinstaller le pilote « USB Serial Converter » de votre système si le processus d'installation n'est pas terminé, et recommencez l'installation.

8. Procedure de déinstallation :

Allez à « Panneau de configuration »

Sélectionnez « Ajout/Suppression de programmes »

Cliquez sur « USB SERIAL Converter device »

Sélectionnez « Ajout/Suppression »

BELKIN

Adaptateur série USB

BELKIN

www.belkin.com

Belkin Ltd.

NN10 6GL, Royaume-Uni

[phone]

[phone] Fax

Belkin B.V.

Boeing Avenue 333

1119 PH Schiphol-Rijk, Pays-Bas

[phone]

[phone] Fax

Belkin Iberia

Avda Cerro del Aguila 3

Garantie à vie du produit de Belkin

Belkin garantit pendant toute la durée de vie du produit que ce dernier est exempt de défauts de conception, de montage, de matériel et de fabrication (replacement gratuite).
