F5D6130-C - Adaptateur réseau sans fil BELKIN - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Point d'accès Wi-Fi
Norme Wi-Fi	802.11b/g
Fréquence	2,4 GHz
Antennes	2 antennes externes
Ports Ethernet	1 port LAN
Alimentation	Adaptateur secteur externe
Sécurité	WEP, WPA, WPA2
Configuration	Interface web
Indicateurs LED	Alimentation, activité réseau
Dimensions	Compact, format plat
Compatibilité	Compatible avec routeurs standards
Fonctionnalités supplémentaires	Mode point d'accès uniquement
Poids	Non précisé
Garantie	Non précisé
Utilisation recommandée	Extension réseau sans fil

FOIRE AUX QUESTIONS - F5D6130-C BELKIN

Comment installer le BELKIN F5D6130-C ?

Pour installer le BELKIN F5D6130-C, branchez l'adaptateur à un port USB de votre ordinateur. Ensuite, insérez le CD d'installation et suivez les instructions à l'écran pour configurer le réseau sans fil.

Quelle est la portée du BELKIN F5D6130-C ?

La portée du BELKIN F5D6130-C est d'environ 30 mètres à l'intérieur et jusqu'à 90 mètres à l'extérieur, selon les obstacles et l'environnement.

Que faire si je ne peux pas me connecter à Internet ?

Vérifiez que le BELKIN F5D6130-C est correctement installé et que les pilotes sont à jour. Assurez-vous également que le réseau sans fil est activé et que vous entrez le bon mot de passe.

Comment réinitialiser le BELKIN F5D6130-C ?

Pour réinitialiser le BELKIN F5D6130-C, localisez le bouton de réinitialisation sur le dispositif. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les voyants clignotent.

Le BELKIN F5D6130-C est-il compatible avec Windows 10 ?

Oui, le BELKIN F5D6130-C est compatible avec Windows 10, mais il est recommandé de télécharger les derniers pilotes depuis le site Web de Belkin pour assurer une meilleure performance.

Comment sécuriser le réseau sans fil ?

Pour sécuriser votre réseau sans fil, accédez aux paramètres de votre routeur en utilisant un navigateur web et activez le chiffrement WPA2. Choisissez un mot de passe fort et unique.

Que faire si la connexion est instable ?

Si la connexion est instable, essayez de rapprocher le BELKIN F5D6130-C du routeur, évitez les interférences d'autres appareils électroniques, et redémarrez votre routeur.

Le BELKIN F5D6130-C fonctionne-t-il avec les Mac ?

Oui, le BELKIN F5D6130-C est compatible avec les ordinateurs Mac. Assurez-vous de suivre les instructions d'installation spécifiques pour Mac fournies dans le manuel.

Où puis-je trouver des mises à jour pour le BELKIN F5D6130-C ?

Vous pouvez trouver des mises à jour pour le BELKIN F5D6130-C sur le site officiel de Belkin dans la section support ou téléchargements.

MODE D'EMPLOI F5D6130-C BELKIN

Caracteristiques du produit 3

Connaîtrevoirepointd'acces sans filBelkin. 4-5

Configuration rapide 6-7

Installation 8-10

Installation du Gestionnaire de point d'accès sans fil 11-12

Utilisation du Gestionnaire de point d'accès sans fil Belkin 13-21

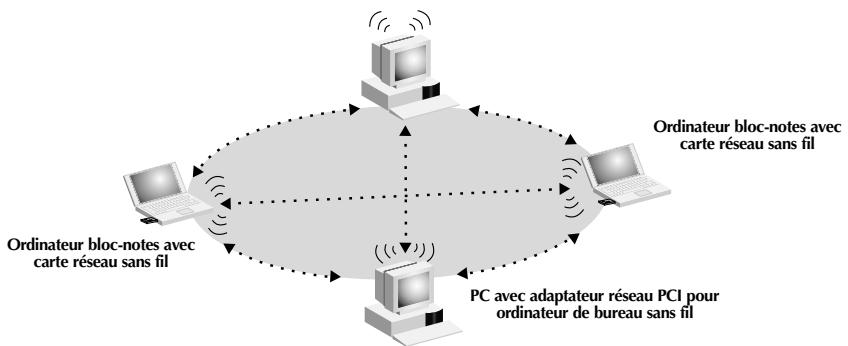

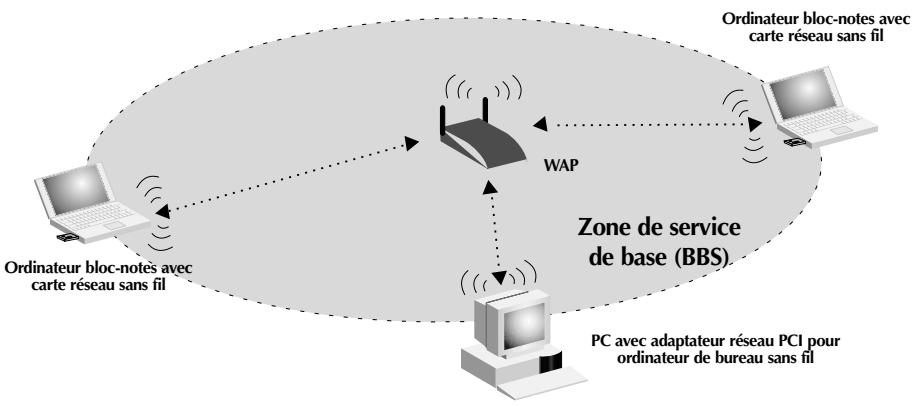

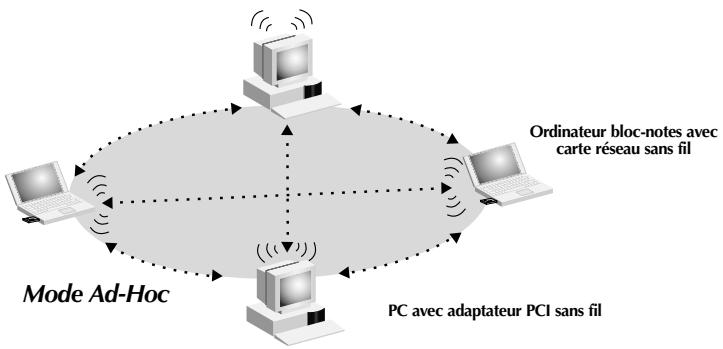

Creation de réseau sans fil selon la norme 802.11b .22-25

Glossaire - réseaux sans fil 26-27

Glossaire - réseaux câblos 28-29

Dépannage 30

Notes 31

Renseignements 32

Introduction

Merci d'avoir besoin le point d'accès sans fil (PA) 11 Mbit/s de Belkin et bienvenue dans le monde des reseaux sans fil. Vous pouvez maintainant profiter de cette nouvelle technologie exceptionnelle et avoir toute la liberté de mouvement voulue au bureau ou à la maison sans avoir à utiliser de cables. Le point d'accès sans fil (PA) sert de pont entre votre réseau cable existant et vos ordinateurs sans fil. La procédure d'installation et de configuration conviviale vous permettra de créé un réseau sans fil en quelques minutes. Lisez attentivement le contentu duprésent guide pour être en mesure de tirer le maximum de votre point d'accès sans fil.

\section*{Caracteristiques principales}

Couverture sur zone etendue à haute vitesse

Le point d'accès sans fil Belkin assure une couverture dans un rayon pouvant atteindre jusqu'à 300 pieds à l'intérieur et 1 800 pieds à l'extérieur.

Cryptage de sécurité 128 bits

Votre point d'accès sans fil est capable de crypter (brouiller) les ondes hertzioniennes transmises de façon à garantir la sécurité de vos données. Cette option vous permet de réaliser un cryptage de 64 ou 128 bits au moyen d'une clé que vous entrez vous-même.

Filtrage d'adresses MAC

Pour une plus grande sécurité, vous pouvez étabir une liste d'adresses MAC (qui sont des identificateurs client-Uniques) auxquelles vous autorisez l'accès à votre réseau. Chaque ordinateur doté d'un adaptateur réseau sans fil possède sa propre adresse MAC. Entrez simplement ces adresses MAC dans une liste à l'aide du Gestionnaire de réseau sans fil 802.11b Belkin; seule ces adresses auront accès à votre réseau en passant par le point d'accès.

Introduction

Applications

• Itinérance sans fil avec ordinateur portable au bureau ou à la maison

Profitez de toute la liberté dont vous avez besoin au bureau ou à la maison, sans utiliser de câbles.

• Environnements difficiles à câbler

S'utilise dans les immeubles dont les murs sont finis ou solides, ou dans les aires ouvertes difficiles à cabler.

• Environnementés évolutifs

Idéal pour les bureaux ou les environnements en évolution constante.

• Réseaux locaux (LAN) temporaires pour projets spéciaux ou périodes de pointe

Foires commerciales, expositions et chantiers de construction où l'on a besoin d'un réseau de façon-temporaire. Entreprises qui ont besoin de postes de travail supplémentaires durant une période de pointe.

Travaillleurs a domicile

Travaillleurs à domicile qui ont besoin d'un réseau facile à configurer.

Contenu de l'emballage

• Point d'accès réseau sans fil Belkin
• Bloc d'alimentation
• Gestionnaire de point d'accès sans fil 802.11b Belkin
  Guide d'utilisation

Configuration require

• Au moins un ordinateur avec adaptateur Ethernet sans fil compatible avec la norme 802.11b
• Protocole TCP/IP installé sur chaque ordinateur

\section*{Caracteristiques du produit}

Specifications

Norme de technologie sans fil : 802.11b

Technologie radio : Étalement du spectre en séquence directe (DSSS)

Canaux d'exploitation : Conformes à la norme IEEE 802.11

11 canaux (États-Unis, Canada)
13 canaux (ETSI - Institut européen des normes de télécommunication)
14 canaux (Japon)

Débits de données : 11, 5, 5, 2 et 1 Mbit/s par canal

(retour arrière automatique)

Rayon d'action

habituel à l'intérieur : 590 pi (180 M) @ 11Mbit/s

984 pi (300 M) @ 5,5 Mbit/s
1 476 pi (450 M) @ 2 Mbit/s
1 800 pi (550 M) @ 1 Mbit/s

Normes réseau : IEEE 802.3 10BaseT

Indicateurs lumineux : Liaison, Activité et Alimentation

Bande de fréquence : Bande ISM, 2 400 ~ 2 483,5 MHz

Type de modulation : QPSK, BPSK, CCK

Débits de données : 1, 2, 5,5 et 11Mbit/s par canal

Protocole : CSMA/CA (évitetment de collision) avec ACK

Puissance de sortie : 13 dBm ~ 20 dBm (50 mW) (max.)

Sensibilité de réception: Min. 78 dBm pour 11 Mbit/s @ BER 10E-5;

Min. 82 dBm pour 5,5,2 et 1 Mbit/s @ BER 10E-5

Cryptage : WEP (Wired Equivalent Privacy) 64 ou 128 bits

Type d'antenne : 2 dBi (max.) par antennene PCB

externe à réception simultanée

Consummation: 5V,750mA max.

Dimensions : 114,5× 54× 5,0mm

Poids: 50g

Systèmes d'exploitation

pris en charge : Windows® 95 (OSR2), 98, 2000, NT, Me

Homologation : FCC Classe B, CE Mark, C-Tick

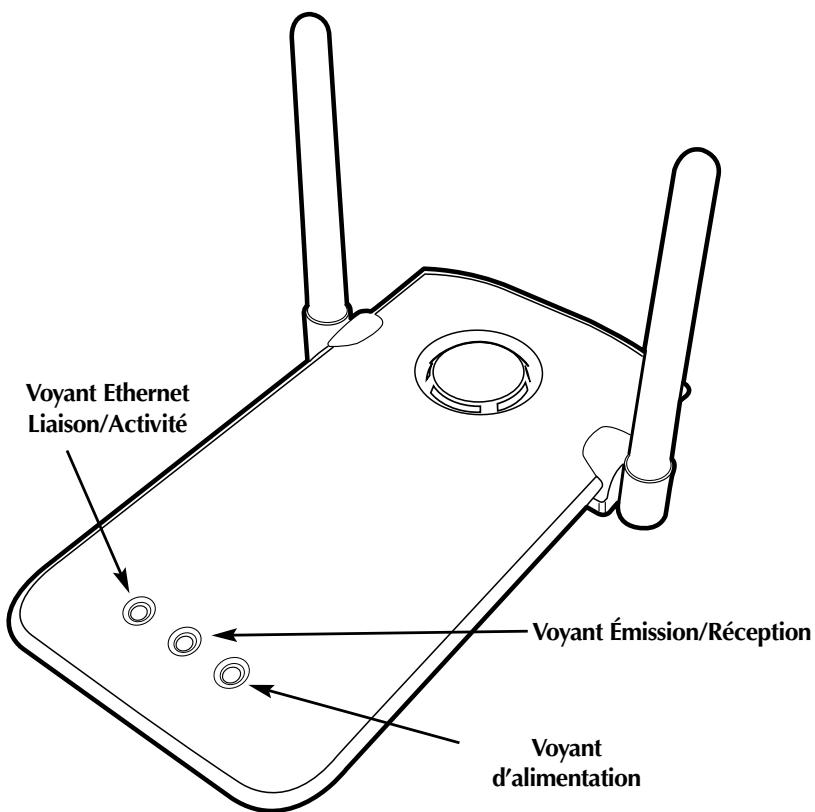

Connaître votre point d'accès sans fil Belkin

Voyant d'alimentation

Indique que le PA est alimenté en courant

Voyant Émission/Réception

Vert clignotant : émission de données en cours

Ambre clignotant : réception de données en cours

Voyant Ethernet Liaison/Activité

Vert fixe : indique une liaison Ethernet valide (réseau cable)

Orange clignotant : indique une activités Ethernet (réseau cable)

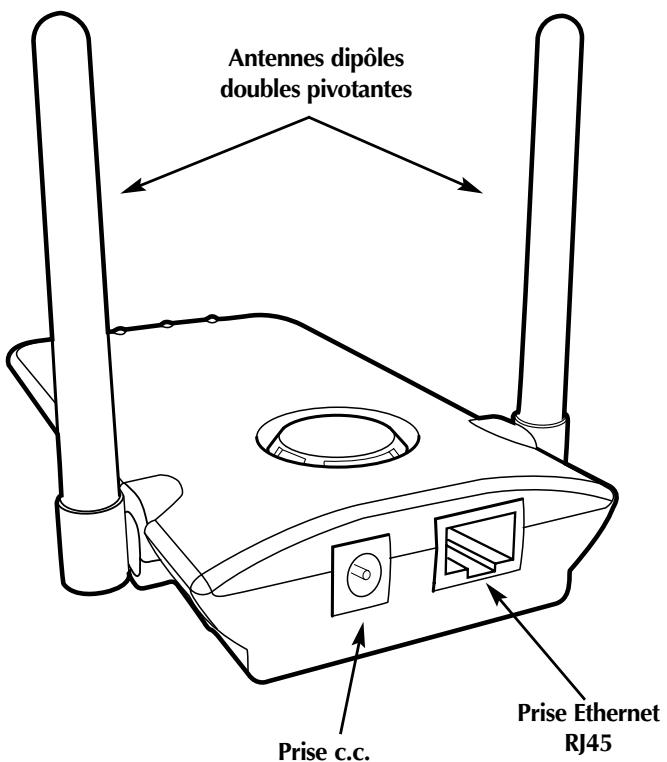

Connaître votre point d'accès sans fil Belkin

Prise c.c.

Branchez le connecteur 9V c.c. du bloc d'alimentation dans cette prise

Prise Ethernet RJ45

Branchez une extrémité d'un cable Ethernet dans cette prise et l'autre, dans un port RJ45 10BaseT sur un commutateur ou un concentrateur.

Antennes dipôles doubles pivotantes

Deux antennes dipôles unidirectionnelles sont situées sur le côte du point d'accès sans fil. Ces antennes peuvent pivoter sur 360 degrés. Pour une réception optimale, elle doit être orientées à la verticale.

Configuration rapide

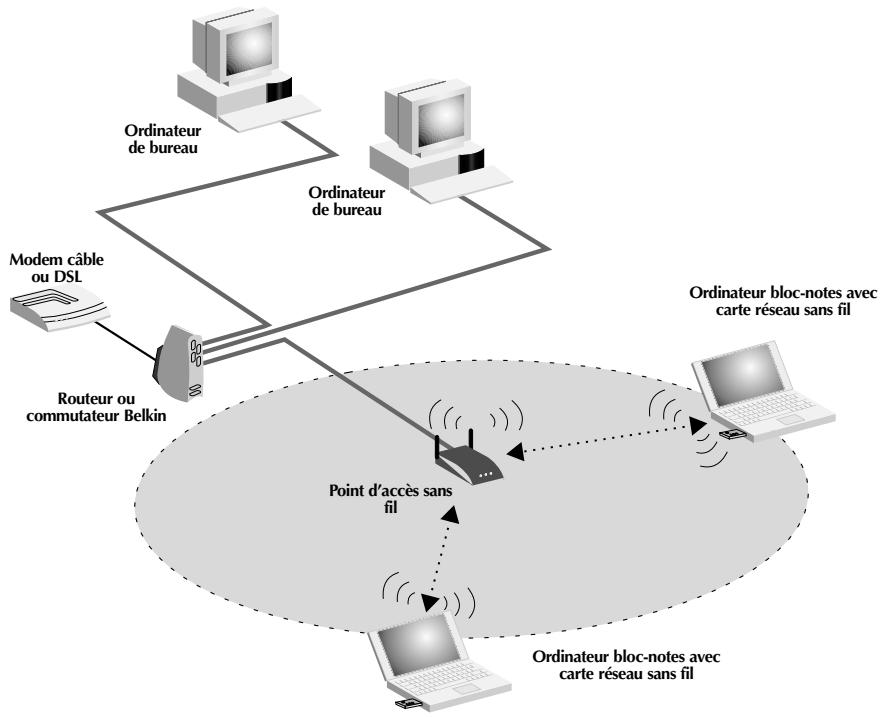

Configuration rapide—Raccordement du point d'accès sans fil à votre réseau existant Les paramètres définis en usine vous permettent d'être fonctionnel rapidement.

Étape 1 : Choix du lieu d'installation

En général, le meilleur endroit pour installer le point d'accès sans fil est au centre de votre zone de couverture, en visibilité directe avec toutes les stations sans fil. Assurez-vous que toutes les stations sont dans la zone de couverture du PA.

Étape 2 : Installation matérielle

1. Raccordez votre réseau local (LAN) cable au point d'accès sans fil par une connexion 10 Mbit/s en utilisant un cable de catégorie 3 ou 5 avec connecteur RJ45 standard (n'utilisez pas de cable à fils croises). Cette connexion doit passer soit par un commutateur ou concentrateur raccordé à votre LAN, soit par un routeur cable ou DSL.

Configuration rapide

1. Branchez le bloc d'alimentation externe dans la prise 5 V c.c. à l'arrête du PA.

Étape 3 : Installation du Gestionnaire de point d'accès sans fil Belkin

1. Insérez le CD dans le lecteur de CD-ROM.
2. Double-cliquez sur l'icone CD-ROM dans la fenetre « My Computer » (Poste de travail). Double-cliquez sur l'icone « Setup » (Configuration) et suivez les instructions de l'Assistant Installation.

Étape 4: Configuration des ordinateurs sans fil pour les communications avec le point d'accès sans fil

1. Démarrez l'ordinateur sans fil et configurez-le en selectionnant les paramètres SSID « WLAN » ou « Any »
2. SiILA n'est pas déjà fait, attribuez le paramètre «Obtain IP Address Automatically » (Obtenir automatiquement une adresse IP) à l'ordinateur sans fil.
3. Redémarrez l'ordinateur.

La configuration de votre point d'accès sans fil Belkin est maintainant terminée. Pour configurer les fonctions avancées, reportez-vous à la section Installation.

Paramètres par défaut :

Paramètre WAP	Valeur par défaut
Nom du PA	MiniAp
SSID	WLAN
Canal	11
Seuil RTS	2346
Adresse IP	192.168.0.254
Masque de sous-réseau	255.255.255.0
Passerelle par défaut	0.0.0.0
Client DHCP	Activé
Cryptage	Déactivé
Filtre d'adresses MAC	Déactivé
Mot de passer	MiniAP (distinction maj./min.)

Installation

Choix d'un emplacement approprié

Choisir un emplacement approprié pour installer votre point d'accès sans fil vous assurera un rendement optimal. Voici quelques règles de base :

• Évitez de placer votre point d'accès sans fil pres d'objets métalliques comme des apparêls electroménagers (réfrigerateur, four, laveuse/ sécheuse). N'oubliez pas que ces apparêls sont peut-être juste de l'autre côté du mur où vous souhaitez installer votre PA.
• Pour un rendement optimal, installez le PA le plus pres possible du centre de la zone de couverture prévue. Rappelez-vous aussi que les ondes radioélectriques rayonnent vers l'extérieur de façon circulaire, en direction opposée du PA. À l'intérieur, le rayon est habituèlement de 100 à 150 pieds, à 11 Mbit/s. Si la zone que vous désirez couvrir est de moins de 200-300 pieds, il est moins important que le PA soit place dans un endroit central.
• Normalement, plus le PA est installé en hauteur,romeilleurs seront le rendement et la portée. Cependant, dans une endroit comme une maison ou un bureau de grandeur moyenne, la hauteur a moins d'importance.
• N'oubliez pas que de nombreux facteurs peuvent cause une dégradation du signal radio, comme les murs de brique, le beton armé, le revêtement metallique des apparciels électroménagers ou même le câblage à l'intérieur des murs.

Raccordement du point d'accès sans fil (PA) à un routeur cable/DSL, à un commutateur ou un concentrateur

1. Choisissez un emplacement ajustat.
2. Reliez le point d'accès sans fil au port LAN de votre routeur cable/DSL, de votre commutateur ou de votre concentrateur au moyen d'un cable CAT5 en branchant une extrémité dans la prise RJ45 du point d'accès et l'autre, dans une prise RJ45 sur le routeur, le commutateur ou le concentrateur.
3. Branchez le bloc d'alimentation dans le point d'accès en insérant le connecteur c.c. rond dans la prise c.c. Ensuite, branchez le bloc d'alimentation dans une prise murale. Vérifiez que les voyants d'alimentation et de liaison sont allumés. Si les deux sont allumés, cela signifie que le point d'accès sans fil est branché correctement.
4. Placez le point d'accès sur un bureau ou installez-le au mur à l'endroit que vous avez besoin. Ensuite, faites pivoter les antennes pour qu'elles pointent toutes deux vers le haut.

Installation

Votre point d'accès sans fil est maintainant installé. Passez à la section intitulée « Installation du Gestionnaire de point d'accès sans fil » pour savoir comment configurer votre point d'accès.

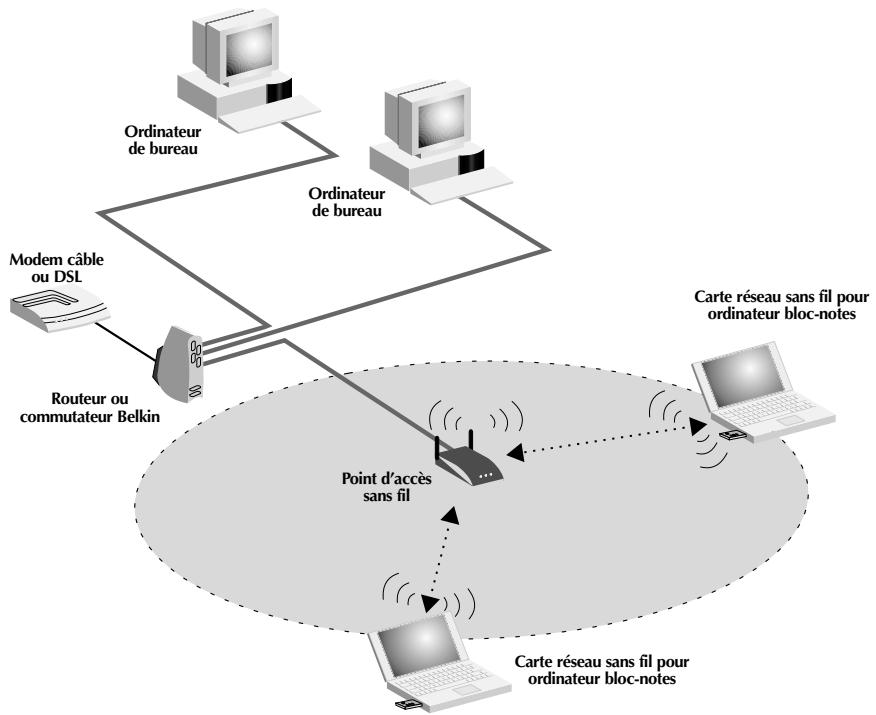

Fig. 1 Raccordement du point d'accès sans fil à un routeur cable/DSL, à un commutateur ou un concentrateur

Installation

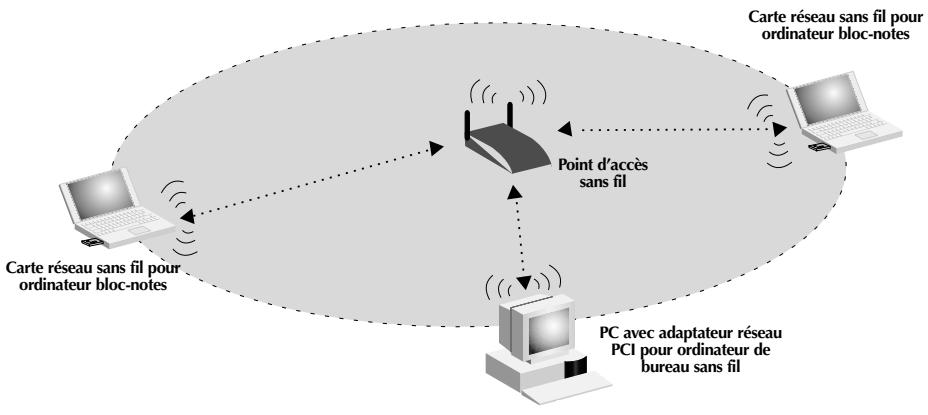

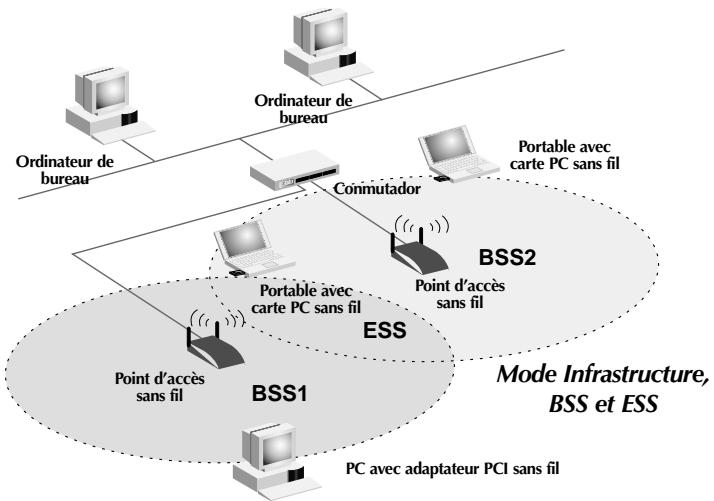

Utilisation du point d'accès sans fil pour éternre la zone de couverture

Votre point d'accès sans fil peut servir de point de communication central pour vos ordinateurs sans fil sans qu'il soit nécessaire de le raccorder à un réseau cable. En l'utilisant de cette façon, vous pourrez effectivement doubler la portée de vos ordinateurs sans fil en relayant les données d'un ordinateur à l'autre. Placez simplement le point d'accès au centre de la zone où vous désirez installer votre réseau. Le schéma ci-dessous illustré ce concept.

Installation du Gestionnaire de point d'accès sans fil

Le Gestionnaire de point d'accès sans fil 802.11b Belkin vous permet de raccorder votre PA et de modifier la configuration. Pour l'installer, suivez les étapes ci-dessous.

1. Insérez le CD d'installation dans votre lecteur de CD.
2. Double-cliquez sur l'icone CD-ROM dans la fenetre « My Computer » (Poste de travail). Double-cliquez sur l'icone « Setup » (Configuration) pour lancer le processus d'installation.

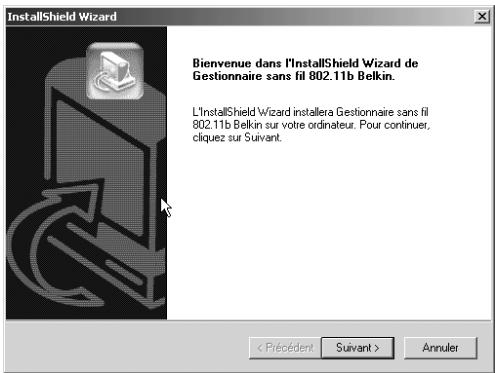

3. L'écran ci-dessous apparait. Cliquez sur « Next » (Suivant).

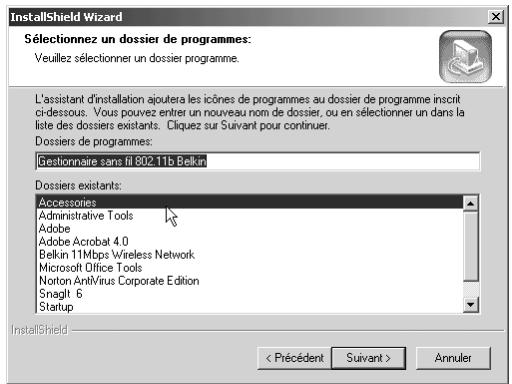

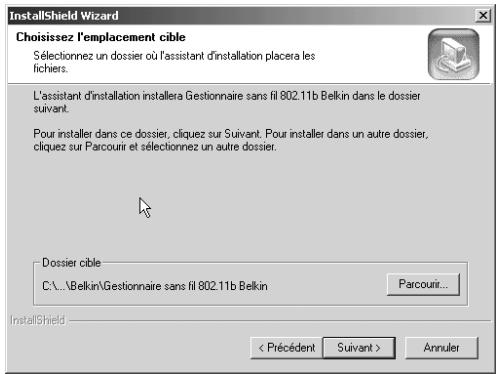

1. Le programme installera les fichiers nécessaires dans un repertoire appelé « C:\Belkin\Belkin Wireless Access Point ». Si vous voulez les installer ailleurs, cliquez sur « Browse » (Parcourir) et selectionnez un autre repertoire. Cliquez sur « Next » (Suivant) pour continuer.

Installation du Gestionnaire de point d'accès sans fil

1. Le programme créera un repertoire appelé « Belkin Wireless Access Point Manager » (Gestionnaire de point d'accès sans fil Belkin). Si vous pouze modifier ce nom, entreprises en un autre ou seLECTIONnez-en un dans la liste ci-dessous. Cliquez sur « Next » (Suivant) pour continuer.

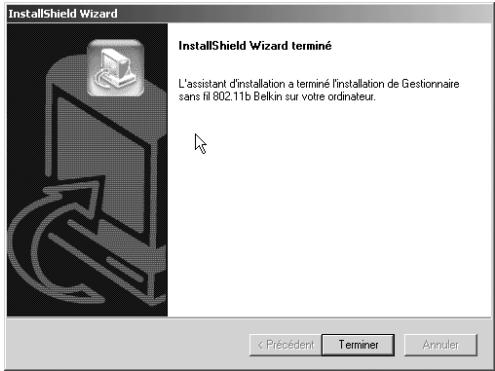

2. Cliquez sur « Finish » (Terminer) pour terminer l'installation.

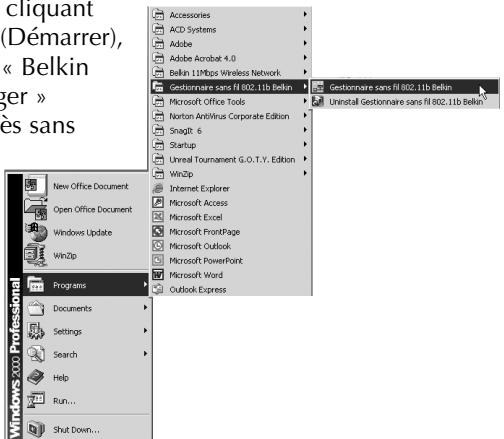

Démarrez le gestionnaire enclinquent successivement sur « Start » (Démarrer), «Programs » (Programmes), «Belkin Wireless Access Point Manager » (Gestionnaire de point d'accès sans fil Belkin).

Utilisation du Gestionnaire de point d'accès sans fil Belkin

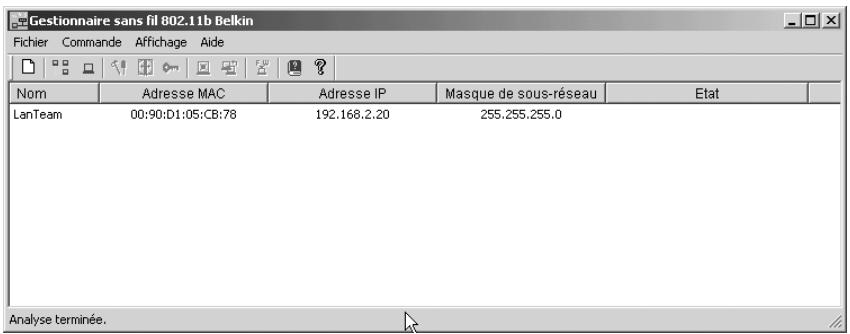

Lorsque vous démarrez le gestionnaire, une fenêtre s'ouvre et le système commence à chercher votre point d'accès sans fil. Les mots « Scanning AP » (Analyse en cours) s'affichent dans le coin inférieur droit de la fenêtre. Une fois terminé, les mots « Scanning complete » (Analyse terminée) s'affichent. Vous pouvez vous raccorder au point d'accès à partir de n'importe quel ordinateur dans le réseau, qu'il soit cable ou sans fil. Your point d'accès est livré avec le nom de « MiniAP ». Vous trouvrez les instructions pour changer ce nom plus loin dans ce guide. Si vous point d'accès est installé correctement, le nom « MiniAP » apparaitra dans la fenêtre du gestionnaire une fois l'analyse terminée. S'il n'apparait pas, consultez la section Dépannage à la fin du guide.

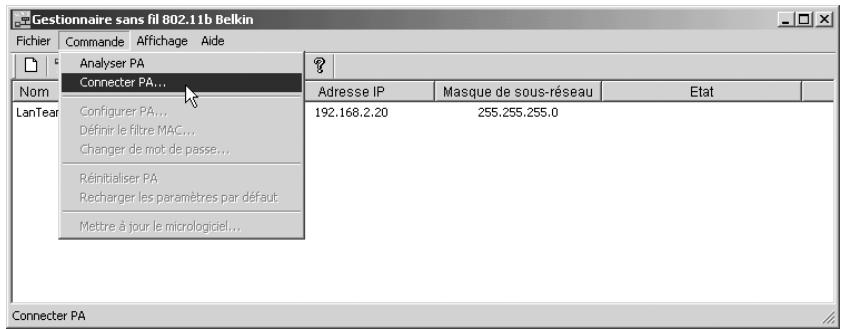

Raccordement au point d'accès sans fil

Pour modifier la configuration du point d'accès, vous devez d'abord vous y connecter en entrant un mot de passer. Cette précaution permet d'éviter toute modification non autorisée des paramètres.

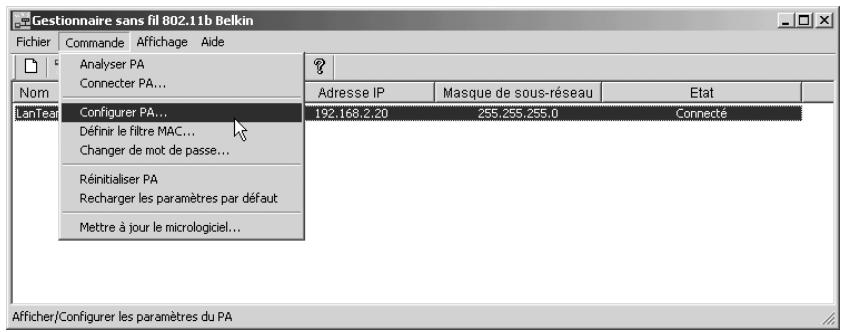

1. Cliquez sur « Command » (Commande) et Sélectionnez « Connect AP... » (Connector PA) dans le menu déroulant.

Utilisation du Gestionnaire de point d'accès sans fil Belkin

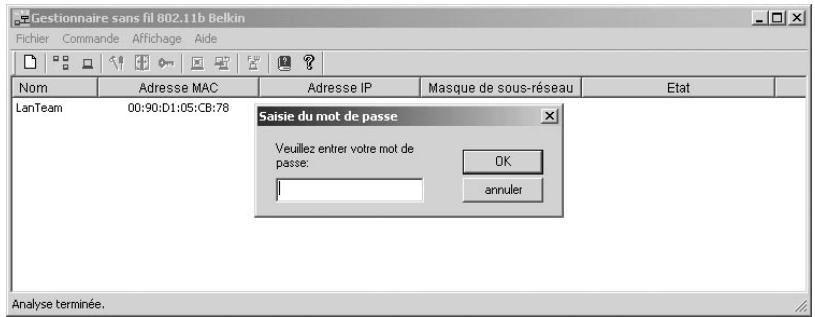

1. La fenêtre « Input Password » (Entrée de mot de passer) apparait. Notre point d'accès est livré avec le mot de passer « MiniAP ». Tapez le mot de passer en ayant soin de respecter la casse (majuscules ou minuscules).

Mot de passe = « MiniAP » (distinction maj./min.)

1. Une fois connecté, le mot « Connected » (Connecté) apparaître sous la colonne « State » (État). Si vous avez des problèmes à vous connecter, reportez-vous à la section Dépannage à la fin duprésent guide.

Configuration du point d'accès sans fil

Le point d'accès sans fil (PA) peut être configuré avec différents paramétres (mot de passage, cryptage, etc.). Pour configurer le PA, cliquez sur « Command » (Commande) et seLECTIONnez « Configure AP » (Configurer PA).

Utilisation du Gestionnaire de point d'accès sans fil Belkin

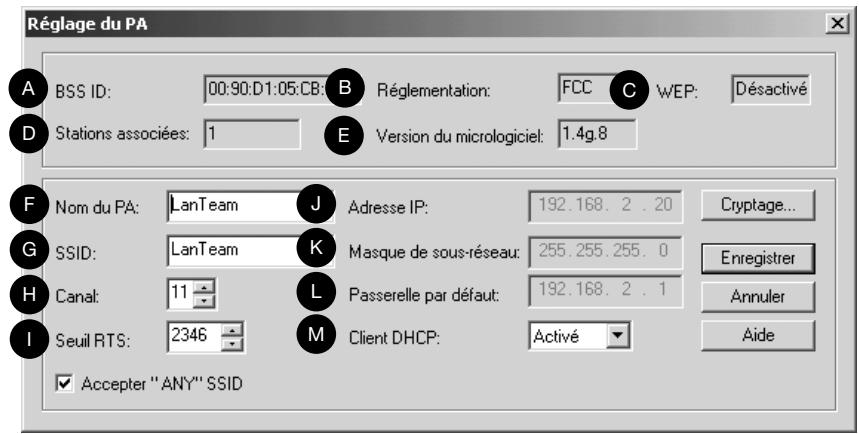

L'écran « AP Setting » (Réglage du PA) apparait.

Cet écran affiche l'etat et les paramètres du point d'accès.

Paramètres fixes

A BSSID

Affiche l'adresse MAC de l'adaptateur. L'adresse MAC est fixe et ne peut pas'être modifiée.

B Reglementation

Les organismes de réglementation de chaque pays spécifique les canaux que peuvent utiliser les reseaux fonctionnant selon le protocole 802.11b. Chaque pays a ses propres normes à ce chapitre. Pour respecter ces normes, le PA est programmé en usine. Le contenu de ce champ est immuable et ne peut donc pas été modifié.

C WEP

Affiche I'etat du cryptage WEP. Désactivé = OFF Activé = ON

D Stations associées

Indique le nombre d'ordinateurs sans fil raccordés au PA. Un total de 64 ordinateurs sans fil peuvent être raccordés en même temps.

Utilisation du Gestionnaire de point d'accès sans fil Belkin

E Version du micrologiciel

Annal, 1985.
Effiche le numero de version du micrologiciel programme dans le PA. Belkin pourra de temps à autre mettre le micrologiciel à niveau et permettre aux utilisateurs de télécharger la dernière version gratuite à partir de son site Web. Pour de plus amples renseignements à ce sujet, rendez-vous à l'adresse www.networking.belkin.com/update.

Paramètres programmables

F Nom du PA

Ce nom sert à identifier un point d'accès sans fil (PA) en particulier lorsqu'il y en a plusieurs. Par exemple, dans un grand immeuble où il y aurait 20 PA, on pourrait utiliser un nom comme « PA1 : BUREAU OUEST», ou dans une grande maison, « PA5 : Cuisine ». Pour entrer un nom, cliquez dans le champ du nom puis tapez-le. Une fois terminé, cliquez sur « Save » (Enregister) pour que les modifications puisent prendre effet.

GSSID

Le « Service Set Identifier – SSID » (Identificateur de service – SSID) désigne un réseau sans fil (on parle parfois de « nom de réseau »). Tous les PA dans un réseau sans fil doivent avoir le même indicateur SSID pour permettre aux ordinateurs (clients) de passer d'un PA à l'autre. Tous les ordinateurs sans fil dans le réseau doivent aussi avoir le même SSID pour avoir accès au réseau. La valeur par défaut est « WLAN » (réseau local sans fil). Pour modifier cette valeur, cliquez simplement dans le champ SSID et tapez un nouvel identificateur SSID. Une fois terminé, cliquez sur « Save » (Enregistrer) pour que les modifications puissent prendre effet.

H Canal

La(norme802.11bpermét de prendre en charge jusqu'à14 canaux.Le nombre de canaux disponibles est régi par les réglementations locales.(FCC/IC: Canaux 1-11;ETSI:Canaux 1-13,France:Canaux 10-13,Espagne:Canaux 10-11,MKK:Canaux 1-14.)Le canal par défaut est 11.Pour changer de canal, cliquez sur les flèches HAUT/BAS à côté du champ « Channel » (Canal).Une fois terminé,liquez sur « Save » (Enregisterur) pour que les modifications poussent prendre effet.

Seuil RTS

Désigne la fréquence à laquelle les erreurs sont vérifiées. Nous recommendons de ne pas modifier ce paramètre.

Utilisation du Gestionnaire de point d'accès sans fil Belkin

JAdresse IP

L'adresse IP peut être entrée manuellement. La valeur par défaut est 192.168.0.254. Pour entrer une adresse IP, cliquez dans le champ « IP Address » (Adresse IP) puis tapez l'adresse.

K Masque de sous-reseau

Le masque de sous-reseau peut être entre manuellement. La valeur par défaut est 255.255.255.0. Pour entrer un masque de sous-reseau, cliquez dans le champ « Subnet Mask » (Masque de sous-reseau) puis tapez-le.

L Passerelle par défaut

L'adresse de passerelle par défaut peut être entree manuellement. La valeur par défaut est 0.0.0.0. Pour entrer une adresse de passerelle par défaut, cliquez dans le champ « Default Gateway » (Passerelle par défaut) puis tapez l'adresse.

M Client DHCP

Dans un environnement de réseau dynamique, le point d'accès sans fil (PA) peut obtenir automatiquement les coordonnées telles que Adresse IP, Masque de sous-réseau et Passerelle par défaut. La valeur par défaut est « Enabled » (Activé). Si le point d'accès est raccordé à un réseau qui n'utilise pas le protocole DHCP, ces valeurs par défaut (Adresse IP, Masque de sous-réseau et Passerelle par défaut) seront utilisées. Pour activer ou désactiver le paramètre Client DHCP, cliquez sur le flèche vers le bas et Sélectionnez « Enabled » (Activé) ou « Disabled » (Désactifé). Une fois terminé, cliquez sur « Save » (Enregistrer) pour que les modifications puissent prendre effet.

Sécurité

Diverses méthodes peuvent être utilisées pour assurer la sécurité de votre réseau sans fil et du même coup, votre tranquilité d'esprit!

Méthode 1: Cryptage

Pour assurer la sécurité des données transmises, le point d'accès (PA) Belkin peut crypter ou brouiller les informations circulant entre vos ordinateurs. Pour ce faire, il utilise une forme de cryptage appelée WEP (Wired Equivalent Privacy). Il y a deux niveaux de cryptage WEP - 64 bits et 128 bits. comme on peut facilement comprendre, le cryptage 128 bits est plus sécurité que le cryptage 64 bits. Cependant, l'utilisation du cryptage 128 bits peut ralentir la vitesse de transfert des données entre les ordinateurs sans fil et le PA. Le cryptage WEP utilise des clés pour brouiller et débrouiller les données circulant entre les ordinateurs sans fil et le PA. Tous les ordinateurs et le PA doivent toutefois utiliser la même clé pour pouvoir communiquer sous forme cryptée. Pour plus de renseignements à ce sujet, reportez-vous à la section intitulée « Utilisation du cryptage WEP »

Utilisation du Gestionnaire de point d'accès sans fil Belkin

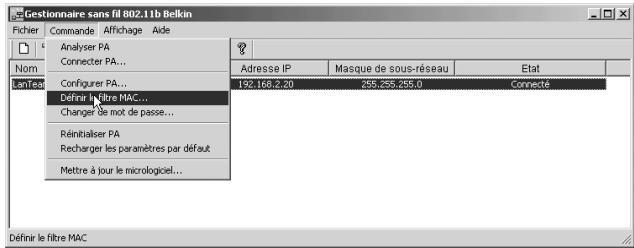

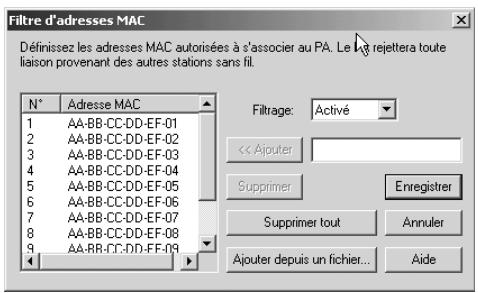

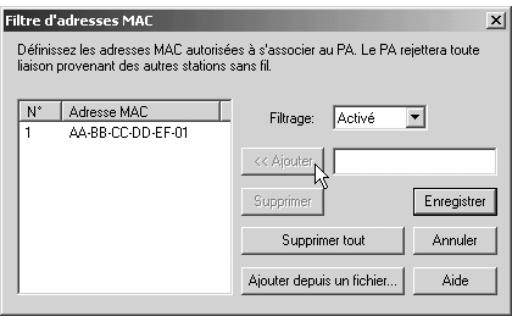

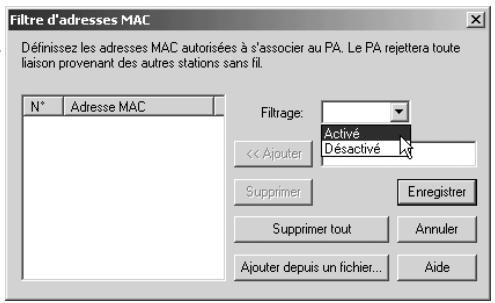

Méthode 2 : Filtrage d'adresses MAC

Vous pouvez programmermer une liste d'adresses MAC auxquelles vous autorisez l'accès à votre PA. Une adresse MAC est un « numero de série » unique attribué à chaque adaptateur réseau sans fil. Par exemple, si vous utilisez un adaptateur réseau sans fil pour ordinateurs bloc-notes F5D6020 Belkin, sachez qu'une adresse MAC lui a eté attribuée en usine. Cette adresse est inscrite sur un petit autocollant apposé sur sa base. En programmant l'adresse MAC sur votre PA et en activant le filtrage d'adresses MAC, vous pourrez selectionner les ordinateurs qui auront accès à votre PA.

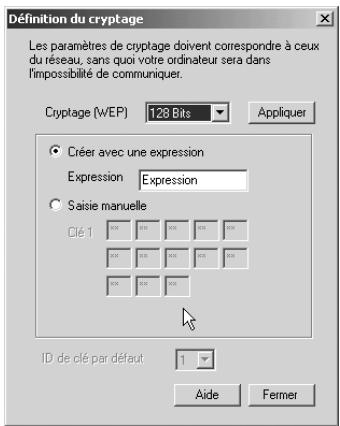

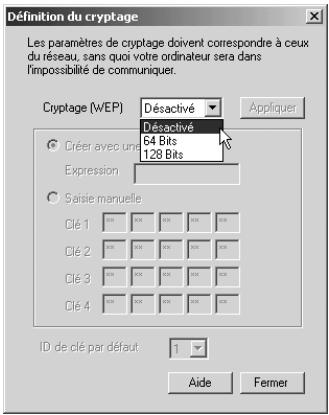

Utilisation du cryptage WEP

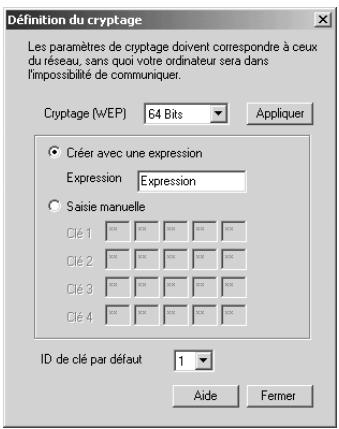

Au menu « Configuration», clique sur « Encryption » (Cryptage) L'écran ci-dessous apparait.

Selectionnez « 64-bit » (64 bits) dans le menu déroulant. Lorsque vous utiliserez le cryptage 64 bits, vous remarquerez qu'il y a quatre clés identifiées « Clé 1 » à « Clé 4 ». Une seule clé peut être utilisé à la fois. Les clés peuvent être entrées

manuellement mais pour facilititer cette tâche, le logiciel peut générer des clés à partir d'une « expression » que vous entrez vous-même. Cette expression peut facilement être communiquée aux utilisateurs d'ordinateur sans fil de votre réseau. Par exemple, si vous creez une clé en utilisant l'expression « Passphrase», le système généra sera quatre clés en mode de cryptage 64 bits et une seule en mode 128 bits. Les utilisateurs d'ordinateur portable n'ont qu'à enter l'expression et le numéro de clé dans le gestionnaire de leur ordinateur sans fil pour pouvoir communiquer en mode cryptage. Tous les ordinateurs dans le réseau doivent utiliser le même mode de

cryptage et la même expression. Cette expression peut être modifiée aussi souvent que vous le désirez.

Utilisation du Gestionnaire de point d'accès sans fil Belkin

Activation du cryptage 64 bits

1. Sélectionnez « 64-bit » (64 bits) dans le menu déroulant.
2. Sélectionnez « Create with Passphrase » (Créer avec une expression).
3. Entrez une expression et cliquez sur « Apply » (Appliqueur).
4. Sélectionnez « Default Key ID » (ID de clé par défaut) dans le menu déroulant. Ces clés sont numéroétées de 1 à 4. Cliquez sur « Apply » (Appliquer).

Le cryptage 64 bits est maintainant activé sur le PA. Chaque ordinateur sans fil (client) qui

désire communiquer avec le PA doit avoir les mêmes paramètres de cryptage.

Activation du cryptage 128 bits

1. Sélectionnez « 128-bit » (128 bits) dans le menu déroulant.
2. Sélectionnez « Create with Passphrase » (Créer avec une expression).
3. Entre une expression et cliquez sur « Apply » (Appliqueur).

Le cryptage 128 bits est maintainant activé sur le PA. Chaque ordinateur sans fil (client) qui désire communiquer avec le PA doit avoir les mêmes paramètres de cryptage.

Utilisation du filtrage d'adresses MAC

1. Pour définiir le filtrage MAC, cliquez sur « Command » (Commande) et Sélectionnéz « Set MAC Filter » (Définir le filtré MAC).

Utilisation du Gestionnaire de point d'accès sans fil Belkin

1. L'écran « MAC Address Filter » (Filtre d'adresses MAC) apparait. Par défaut, cette fonction est désactivée. Pour l'activer, sélectionnez « Enabled » (Activé) dans le menu déroulant.

1. Dans le champ à côté de « Add » (Ajouter), tapez l'adresse MAC de l'adaptateur que vous pouze ajouter à la liste. Cliquez ensuite sur « Add » (Ajouter).

Vous pouvez entrer jusqu'à 20 adresses dans le PA. Pour ajouter d'autres adresses, repêtez l' étape 3 jusqu'à ce que vous ayez terminé. Cliquez sur « Save » (Enregistrer) une fois que vous avez fini. Vous pouvez aussi charger une liste d'adresses MAC à partir d'un fichier en format texte (.txt).

Ajout d'une liste d'adresses MAC à partir d'un fichier

1. Cliquez sur « Add from File » (Ajouter depuis un fichier).
2. Sélectionnez un fichier texte et cliquez sur « Open » (Ouvrir).
3. La liste d'adresses apparaître dans la fenêtre « MAC Address » (Adresse MAC).
4. Cliquez sur « Save » (Enregisterr).

Utilisation du Gestionnaire de point d'accès sans fil Belkin

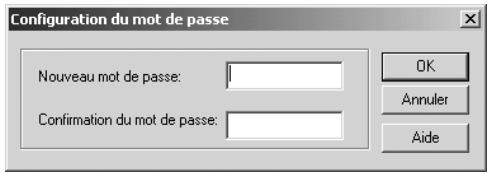

Modification de mot de passer

1. Sélectionnez « Configure » (Configurer) et ensuite, « Change Password » (Changer de mot de passer).

2. Entrez le nouveau mot de passer, puis confirmez-le. Appuyez sur OK.

Après avoir modifié le mot de passer, vous devrez à nouveau vous connecter au point d'accès sans fil.

Réinitialisation du PA

Si vous point d'accès sans fil cesse de fonctionner correctement, réinitialisez-le. À l'écran principal, Sélectionnez « Configure » (Configurer) et « Reset AP » (Réinitialiser PA). Le point d'accès se réinitialisera de lui-même. Une fois cette étape terminée, vous devrez à nouveau vous connecter au point d'accès sans fil.

Rétablissement des paramètres définis en usine

Pour rétablit les paramètres par défaut définis en usine, Sélectionnez « Configure » (Configurer) et ensuite, « Reload Default » (Recharger les paramètres par défaut). Les paramètres par défaut du PA seront rétablis. Vous devrez ensuite à nouveau vous connecter au point d'accès sans fil.

Paramètre WAP	Valeur par défaut
Nom du PA	MiniAp
SSID	WLAN
Canal	11
Seuil RTS	2346
Adresse IP	192.168.0.254
Masque de sous-réseau	255.255.255.0
Passerelle par défaut	0.0.0.0
Client DHCP	Activé
Cryptage	Déactivé
Filtre d'adresses MAC	Déactivé
Mot de passer	MiniAP (distinction maj./min.)

Pour creer un réseau sans fil, deux éléments de base sont nécessaires. D'abord, il faut un adaptateur sans fil pour PC. Il peut s'agir soit d'un adaptateur USB, soit d'un adaptateur PCMCIA. L'adaptateur fournit les fonctionnalités Ethernet sans fil au PC. Ensuite, il faut un point d'accès sans fil, lequel peut être raccordé à un réseau local (LAN) cable et permettre aux ordinateurs sans fil d'y avoir accès. Un point d'accès sans fil peut être un module soit autonome, soit intégré à un réseau cable ou DSL, formant ainsi un routeur-passerelle sans fil. Nous reviendrons sur l'utilisation de chacun de ces types de produits plus loin dans le guide.

La création de réseau sans fil ressemble beaucoup à celle d'un réseau cable, à quelques différences près qu'il est important de bien comprendre. Il y a deux façon de creator un réseau selon la norme 802.11b. La première, qui est la moins courante, est la configuration Ad-Hoc, également appelée d'« égal à égal » L'autre, la plus courante, est la configuration en infrastructure.

Réseau Ad-Hoc (égal à égal)

Un réseau Ad-Hoc ou d'égal à égal désigne une configuration sans fil où chaque ordinateur communique directement l'un avec l'autre. Un réseau local Ad-Hoc sans fil est un groupe d'ordinateurs équipés d'adaptateurs LAN et connectés de façon à former un réseau local sans fil indépendant. Les ordinateurs d'un réseau local Ad-Hoc sans fil doivent être configurés avec le même canal radio pour pouvoir communiquer les uns avec les autres. Plusieurs réseau Ad-Hoc peuvent co-exister dans un même endroit, à condition toutefois qu'ilts soient configurés de façon à utiliser un canal différent. Le nombre de canaux varie selon les pays. Les États-Unis ont 11 canaux, l'Europe 13 et le Japon, 14. Le schéma ci-dessous illustrte une configuration Ad-Hoc sans fil typique.

Configuration en infrastructure

Une configuration en infrastructure désigne l'utilisation d'un point d'accès sans fil pour raccorder un réseau local sans fil à un autre réseau local cable. Dans ce cas, le point d'accès sans fil sert de pont entre les deux types de réseau. Raccorder le point d'accès à n'importe quel port sur le réseau cable permettra d'avoir accès à tous les ordinateurs sans fil situés dans sa zone de couverture. Chaque point d'accès sans fil doit avoir un identificateur de service (SSI). Il s'agit en quelque soit d'un « nom » qui est attribué au réseau sans fil et que les ordinateurs doivent utiliser pour s'y connecter. Les points d'accès sans fil peuvent aussi être configurés pour utiliser une méthode de cryptage ou ne donner accès qu'aux ordinateurs ayant une adresse MAC spécifique. Ils doublent ainsi la distance pouvant séparer les ordinateurs les uns des autres dans un réseau local sans fil. Cela s'explique par le fait que le point d'accès sort de point central pour l'acheminement de tout le traffic réseau entre les ordinateurs sans fil. Les ordinateurs sans fil raccordés en réseau dans une configuration en infrastructure forment un groupe appelé « zone de service de base » (BSS). Un maximum de 64 ordinateurs peuvent fonctionner en même temps dans une zone de service de base, étant donné que le point d'accès ne peut prendre en charge plus de 64 clients. Le schéma ci-dessous montre comment un point d'accès sans fil double effectivement la distance entre les ordinateurs dans un zone BBS.

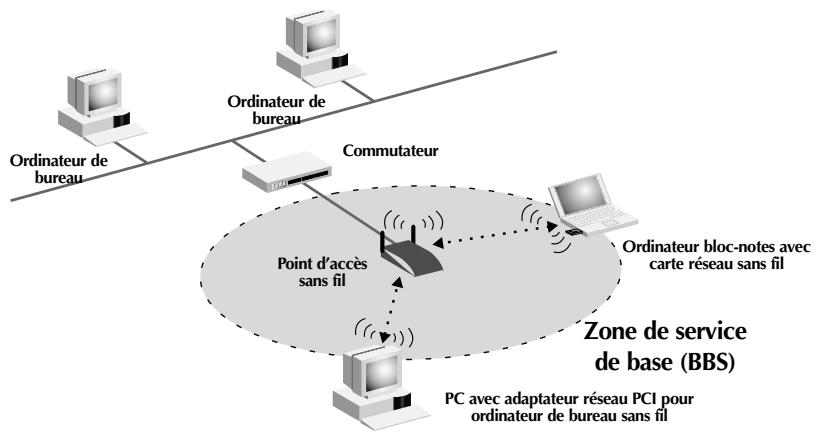

Création de réseau sans fil selon la norme 802.11b

Le schéma ci-dessous montre comment un point d'accès sans fil sert de pont entre la zone de service de base (BBS) sans fil et le réseau cable.

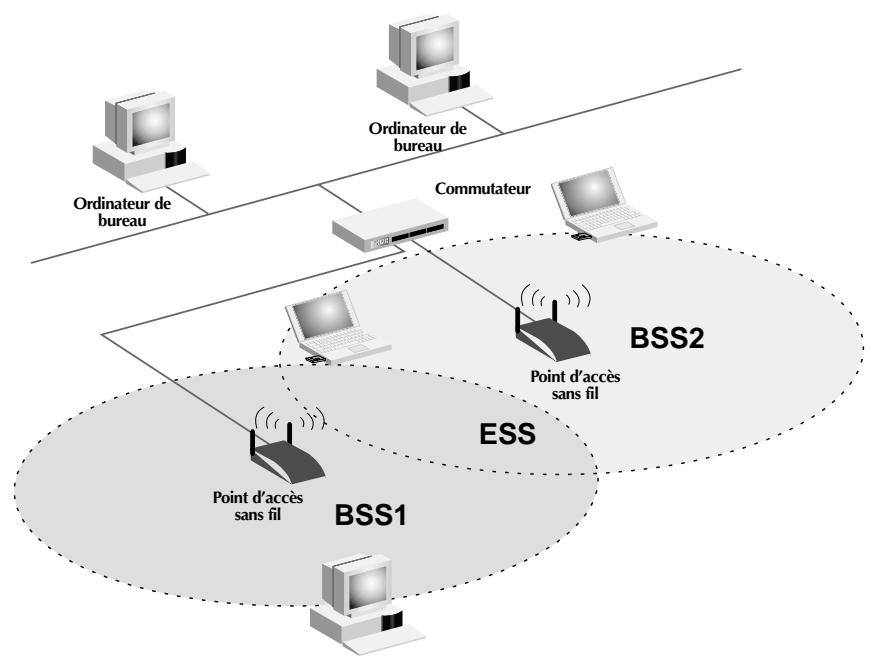

Itinérance

On peut utiliser plusieurs point d'accès pour éndre la zone de couverture d'un réseau local sans fil. Le schéma ci-dessous montre deux points d'accès configurés pour éndre cette zone. La zone de chevauchement de chaque BSS s'appeille une « zone de service entendue » (ESS). Lorsqu'un ordinateur sans fil entre dans la zone ESS, il évalue la puissance du signal et la qualité de la liaison avant de désirir le point d'accès offrant les importantes caractéristiques. C'est ce qu'on appelle l'itinérance. Pour configurer les points d'accès de façon à ce qu'il permettent l'itinérance à l'intérieur du réseau sans fil, le même identificateur de service (SSID) doit être attribué au point d'accès. Le placement stratégique de plusieurs points d'accès à la maison ou au bureau permet d'éndre la zone de couverture sans fil à l'ensemble des lieux. L'illustration ci-dessous montre deux zones de base (BBS) se chevauchant pour former une zone de service éndue (ESS).

Glossaire - réseaux sans fil

Ad-Hoc

Un réseau local sans fil Ad-Hoc est un groupe d'ordinateurs Equipés d'adaptateurs LAN et connectés sous forme de LAN independendant.

Ordinateur bloc-notes avec carte reseau sans fil

BSS

BSS est l'acronyme de Basic Service Set et signifie « zone de service de base ». Il se compose d'un point d'accès sans fil et de tous les ordinateurs du réseau local qui lui sont associés.

Épine dorsale

Infrastructure centrale d'un réseau. Partie du réseau qui achemie les informations d'un point central à un autre avant de les copier sur un système local.

ESS

ESS (ESS-ID, SSID) est l'acronyme de Extended Service Set et signifie « zone de service étendue ». L'utilisation de plusieurs BSS create une zone de service étendue (ESS). Les utilisateurs mobiles du réseau local peuvent se déplacer entre les différents BSS de la zone ESS (ESS-ID, SSID).

Ethernet

Réseau local de transmission de données très répandu entre ordinateurs et terminaux. Ethernet offre un débit standard de 10 ou 100Mbit/s et utilise un cable à paires torsadées non blindées.

Infrastructure

Un LAN cable ou sans fil intégré est appelé une configuration en infrastructure.

Itinérance

Un utiliseur mobile de réseau local (LAN) sans fil se déplace dans sa zone de service étendue (ESS) et bénéficia d'une connexion continue avec le réseau en mode Infrastructure.

Glossaire - réseaux sans fil

Point d'accès sans fil

Periphérique de mise en réseau qui permet de connecter des réseaux câbles et sans fil de manière transparente.

Seuil RTS

Les transmetteurs souhaitant doivent une porteuse peuvent ne pas savoir qu'un autre transmetteur se trouve dans la zone. Les mécanismes RTS/CTS peuvent résoudre ce problème de « nœud cache ». Si la taille de paquet est inférieure au seuil RTS prédéfini, le mécanisme RTS/CTS n'est pas activé.

Station de base

Dans le domaine des télécommunications mobiles, une station de base est un transmetteur/recepteur radio central qui assure les communications avec les unités de radiotéléphone mobiles situées dans sa zone de couverture. Dans les communications cellulaires et personnelles, chaque cellule ou microcellule dispose de sa propre station de base qui, à son tour, est reliée aux autres cellules ou bases.

WEP

La clé WEP (Wired Equivalent Privacy) est basée sur l'utilisation de clés 64 ou 128 bits et de l'algorithmme de cryptage très connu RC4. Les péripériques sans fil qui n'ont pas de clé WEP valide seront exclus du réseau.

Glossaire - réseaux câblés

Adresse MAC	MAC est l'abréviation de « Media Access Control » (contrôle d'accès au Médium). Une adresse MAC est l'adresse matérielle de tout périphérique connecté à un réseau. Cette adresse est unique (exclusive) à chaque périphérique.
Adresse de passerelle FSI	(Voir la définition de FSI). L'adresse de passerelle du FSI est une adresse IP pour le routeur Internet situé dans les locaux du FSI. Cette adresse est requise seulement si vous utilisez un modem cable ou DSL.
Adresse de serveur DNS	DNS est l'abréviation de « système de nombres de domaine » (Domain Name System). Ce système attribue aux ordinateurs hôtes Internet un nom de domaine (belkin.com, par exemple) e une ou plusieurs adresses IP (192.34.45.8, par exemple). Un serveur DNS conserve une base de données où figurent les ordinateurs hôtes avec leurs noms de Domaine et adresses IP respectifs. Lorsqu'un nom de Domaine est requis ( comme lorsque vous tapez « belkin.com » dans votre navigateur Internet), l'utilisateur est envoyé à l'adresse IP correspondante. L'adresse du serveur DNS utilisée par les ordinateurs de votre réseau domestique est l'emplacement du serveur DNS attribué par votre FSI.
DHCP	Protocole DHCP. Ce protocole configure automatiquement les paramètres TCP/IP de tous les ordinateurs de votre réseau domestique.
Ethernet	Norme pour les réseaux informatiques. Les réseaux Ethernet sont raccordés au moyen de cables et de commutateurs spéciaux, et ils acheminent les données à des débits de 100 Mbit/s.
Adresse IP	IP est l'abréviation de « protocole Internet » (Internet Protocol). Une adresse IP consiste en une série de quatre nombres séparés par des points. Elle identifie un ordinateur hôte Internet unique. Exemple : 192.34.45.8.
FSI	Fournisseur de service Internet. Un FSI offre la connectivité à Internet aux particuliers, aux entreprises et autres organisations.
Modem DSL	DSL est l'abréviation de « ligne d'accès numérique » (Digital Subscriber Line). Un modem DSL utilise votre ligne téléphonique existante pour transmettre des données à des débits élevés.

Glossaire - réseaux câblés

Masque de sous-reseau

Un masque de sous-réseau, qui peut faire partie des informations TCP/IP fournies par votre FSI, consiste en quatre nombres configurés de la même façon qu'une adresse IP. Il sert à créé les nombres de l'adresse IP utilisée uniquement à l'intérieur d'un réseau donné (par opposition aux nombres de l'adresse IP valide reconnaue par Internet, qui doit être attribuée par InterNIC).

NAT

Traduction des adresses réseau (Network Address Translation).
Cette procédure permet à tous les ordinateurs de votre réseau domestique d'utiliser une même adresse IP. Grâce à la fonctionnalité NAT du routeur-passerelle cable/DSL à 4 ports Belkin, vous avez accès à Internet à partir de n'importe quel ordinateur de votre réseau domestique sans devoir acheter des adresses IP supplémentaires de leur FSI.

Protocole PPPoE

Protocole point à point sur Ethernet. Le protocole point à point est une méthode de transmission de données sécurisée initialement conçue pour les connexions commutées; le protocole PPPoE est destiné aux connexions Ethernet.

Réseau local

LAN est l'abréviation de « Local Area Network ». Un réseau local est un groupe d'ordinateurs et de périphériques interconnectés dans une zone peu étendue (une maison ou un bureau, par exemple). Notre réseau domestique est considéré comme un réseau local.

SPI

Pare-feu à inspection de l'état confirmé des paquets. SPI est une sécurité Internet pour les entreprises offerte par le routeur-passerelle cable/DSL à 4 ports Belkin. Grace à SPI, la passerelle agit comme « pare-feu » et protège votre réseau contre le piratage informatique.

TCP/IP

Acronyme de « Transmission Control Protocol/Internet Protocol ». C'est le protocole standard pour la transmission de données sur Internet.

WAN

Réseau longue distance. Réseau reliant des ordinateurs situés dans des zones géographiquement éloignées (immeubles, villes ou pays différents). Internet en est un exemple.

Dépannage

Problème	Solution
Les ordinateurs sans fil (clients) n'ont pas accès au réseau en passant par le point d'accès.	Assurez-vous que chaque ordinateur sans fil utilise les mêmes paramètres de cryptage.Assurez-vous que chaque ordinateur sans fil est configuré pour se raccorder au SSID du point d'accès.
Je suis incapable de me connecter au PA en utilisant le Gestionnaire de point d'accès sans fil.-OU-J'ai oublé mon mot de passer.	Le mot de passer par défaut est « MiniAP » .Il est important de respecter la casse (majuscules/minuscules) Assurez-vous d'utiliser des lettres majuscules lorsque cela est nécessaire. Si vous avez oublé le mot de passer, voirz la procédure de réinitialisation manuelle ci-dessous.Faites une réinitialisation manuelle.D'abord, débranchez l'adaptateur de courant. Utilisez un objet métallique fin, comme un trombone, pour presser le bouton au bas du PA et leMAININER enforcé. Tout enMAINANT le bouton enforcé, rebranchez l'adaptateur de courant. Attendez environ cinq secondes pour que le PA redémarre.Remarque: La réinitialisation manuelle rétablira les paramètres par défaut définis en usine. Tous vos paramètres personnel serontperdus.
Le rayon d'action est limité.	Voir la rubrique « Choix d'un emplacement approprié » dans la section Installation duprésent guide.

Renseignements

Déclaration

DECLARATION DE CONFORMITE AVEC LES REGLES FCC POUR LA COMPATIBILITE ELECTROMAGNETIQUE

Nous, Belkin Components, sis au 501 West Walnut Street, Compton CA 90220, déclarons sous notre seule responsabilité que le produit

F5D6130t

auxquel se refère la presente déclaration, est conforme à la partie XV des règles FCC. Le fonctionnement doit replir les deux conditions suivantes : (1) ce périphérique ne doit pas causeur d'interférences nuisibles et (2) ce périphérique doit accepter toute interférence reçue, y compris les interférences pouvant entraîner un fonctionnement non désiré.

Attention : Exposition aux radiations dues aux féquences radio

La puissance d'émission en sortie de cet apparéil reste largement en dessous des limites d'exposition aux féquences radios FCC. Toutefois, il est conseilé d'utiliser l' apparéil de manière à minimier les risques d'exposition dans des conditions de fonctionnement normales.

Lorsqu'une antenné extérieure est raccordée à l'appareil, le placer de manière à minimiser les risques d'exposition dans des conditions de fonctionnement normales. Pour éviter la possibilité d'exéder les limites d'exposition aux féquences radio FCC, il est conseilé d'éviter qu'une personne se trouve à moins de 20 cm de l'antenne dans des conditions de fonctionnement normales.

Avertissement de la Commission des Communications fédérale

L'appareil a ete teste et satisait aux limites de la classe B des appeareils numeriques, conformement à la partie 5 de la reglementation FCC. Ces limites sont conques de maniere à assurer une protection raisonnable contre les interfrences nuisibles au sein d'une installation domestique.

L'appareil génére, utilise et peut irradir une énergie radio fréquence. S'il n'est pas installé et utilisé conformément aux instructions, il peut cause des interférences nuisibles sur le plan de la réception radio ou télévision, pouvant être déterminées en mettant l'appareil sous et hors tension. L'utilisateur est invite à tester et à corriger l'interfERENCE en prénant une des mesures suivantes :

• Réorienter ou changer de place l'antenne de réception
• Augmenter la distance entre l'appareil et le récepteur
• Connecter l'appareil à une prise située sur un circuit différent de celui sur lequel le récepteur est connecté.
• Consulter le revendeur ou un technicien en radio/TV pour Obtir de l'aide.

Modifications

La reglementation FCC souigne la nécessite d'indiquer à l'utiliser que toute modification, de chaque nature que ce soit et non agrée par Belkin, lui retire le droit d'utiliser l'appareil.

Rensseignements

La radio sans fil de cet apparéil est conforme aux normes RSS 139 & RSS 210 Industry Canada.

Cet appeareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Europe - Prescription Union Européenne

Les produits radio portant le label CE 0560 ou CE alert satisfont à la directive R&TTE

(1995/E/CE) établie par la Commission de la Communauté Européenne.

C€0560①

L'accord avec cette directive implique la conformité aux normes européennes suivantes (le standard international équivalent est indiqué entre parenthèses).

C E ①

• EN 60950 (IEC60950) - Sécurité des produits
• EN 300 328 Conditions techniques exigées pour les apparéils radio
• ETS 300 826 Conditions generales en matière de compatibilité electromagnetique pour les apparils radio

Prière de consulter la plaque d'identification apposée sur votre produit Belkin pour déterminer le type d'émetteur.

Les produits portant le label CE satisfont à la directive relative à la compatibilité electromagnétique (89/336/EEC) et la directive sur la basse tension (72/23/EEC) publiées par la Commission de la Communauté européen. La conformité avec ces normes implique la conformité avec les normes européennes suivantes (le standard international équivalent est indiqué entre parentheses).

C

EN 55022 (CISPR 22) - Electromagnetic Interference
EN 55024 (IEC61000-4-2,3,4,5,6,8,11)-Electromagnetic Immunity
- EN 61000-3-2 (IEC610000-3-2) - Power Line Harmonics
- EN 61000-3-3 (IEC610000) - Power Line Flicker
- EN 60950 (IEC60950) - Sécurité des produits

Les produits équipés de transmetteurs radio portent la marque CE 0560 ou CE alert et peuvent également afficher le logo CE.

Renseignements

Garantie à vie limite de Belkin Components

Belkin Components garantit ce produit à vie contre tout défaut de matériel et de fabrication. Si l'appareil s'avéré défecteurs, Belkin le réparera ou le replacera gratuitement, à sa convenance, à condition que le produit soit returné, port payé, pendant la durée de la garantie, au dépositaire Belkin agrée duquel le produit a été acheté. Une preuve d'achat peut être exigée.

La presente garantie est caduque si le produit a ete endommagé par accident, abus, usage impropre ou mauvaise application, si le produit a ete modifie sans autorisation ecrite de Belkin, ou si un numero de série Belkin a ete suprimé ou rendu illisible.

LA GARANTIE ET LES VOIES DE RECOURS SUSMENTIONNEES FONT FOI EXCLUSIVEMENT ET REMPLACENT TOUTES LES AUTRES, ORALES OU ÉCRITES, EXPLICITES OU IMPLICITES. BELKIN REJETTE EXPRESSÉM TOUTES LES GARANTIES IMPLICITES, Y COMPRIS MAIS SANS RESTRICTION, LES GARANTIES AFFÉRentes À LA QUALITÉ LOYALE ET MARCHANDE ET À LA POSSIBILITE D'UTILISATION À UNE FIN DONNÉE.

Aucun dépositaire, représentant ou employé de Belkin n'est habilité à apporter des modifications ou adjonctions à la présente garantie, ni à la proroger.

BELKIN N'EST PAS RESPONSABLE DES DOMMAGES SPECIAUX, DIRECTS OU INDIRECTS, DÉCOULANT D'une RIUTFURE DE GARANTIE, OU EN VERTU DE Toute AUTRE THÉORIE JURIDIQUE, Y COMPRIS MAIS SANS RESTRICTION LES PERTES DE BENÉFICES, TEMPS D'ARRÉT, FONDS DE COMMERCE, REPROGRAMMATION OU REPRODUCTION DE PROGRAMMES OU DE DONNÉES MÉMORISÉS OU UTILISÉS AVEC DES PRODUITS BELKIN OU DOMMAGES CAUSES À CES PROGRAMMES OU À CES DONNÉES.

Aux États unis, certains états ne permettent d'exclure ou de limiter les dommages accidentels ou consécutifs ou les exclusions de garanties implicites, de sorte que les limitations d'exclusions ci-dessus ne s'appliquent pas à votre cas. La garantie vous confère des droits légaux spécifique. Vous pouvez aussi bénéficier d'autres doits qui varient d'un état à l'autre.

Belkin Components

Compton · CA · 90220 · Etats-Unis

Tél: [phone]

Fax:[phone]

Northampton · NN3 8RX · Royaume-Uni

Tel: [phone]

Fax: [phone]

Belkin Components B.V.

Starparc Building • Boeing Avenue 333

1119 PH Schiphol-Rijk · Pays-Bas

Tel: [phone]

Fax: [phone]
