MODE D'EMPLOI MPIX 356 STOREX

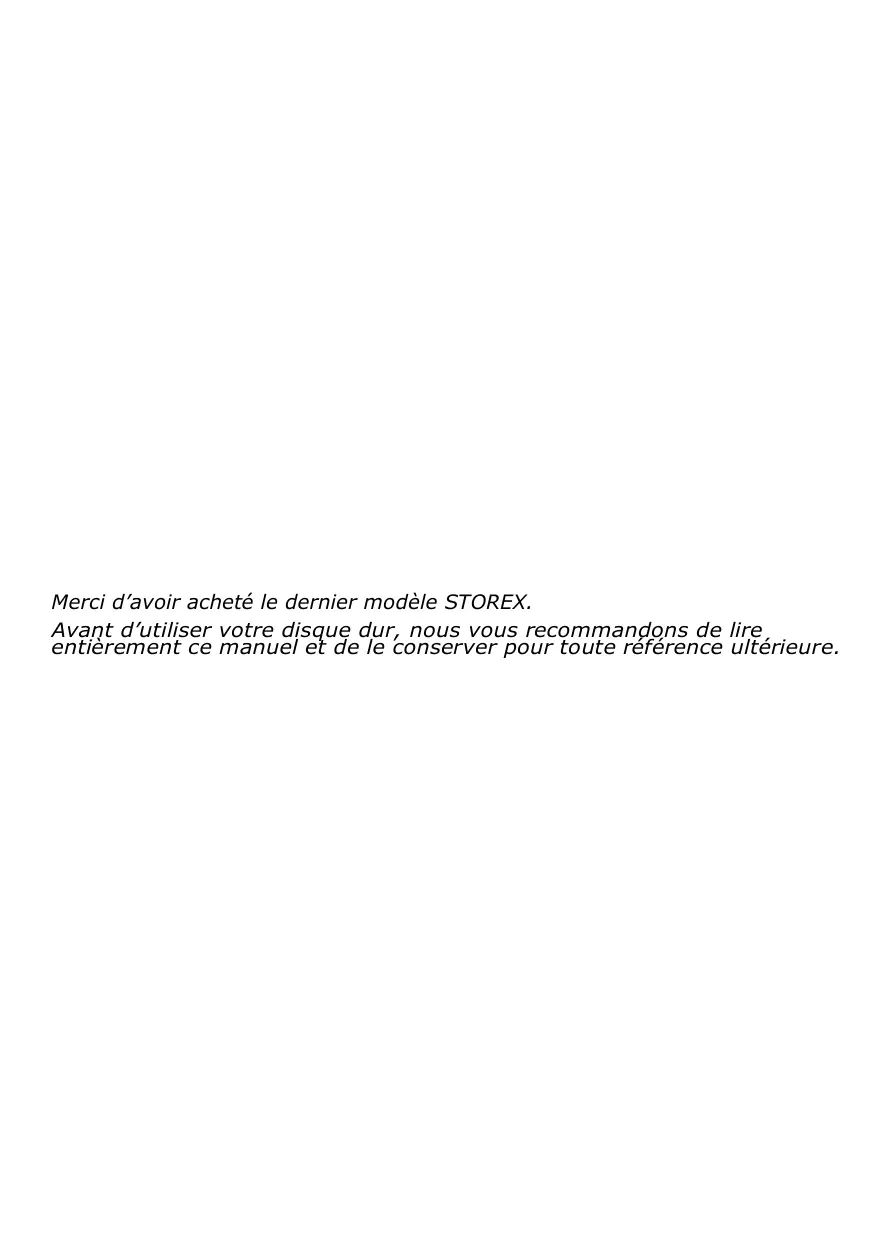

Merci d'avoir acheté le dernier module STOREX.
Avant d'utiliser votre disque dur, nous vous recommandons de lire entièrement ce manuel et de le conserver pour toute référence ultérieure.
Remarques :
La fonction 'Lecture DVD' ne supporte que le format FAT/16/32
La fonction EDIT ne supporte que le format FAT/16/32
Certains fichiers média ne peuvent pas être lus sous le système de format NTFS
Avertissement :
Afin d'éviter les risques d'incendie ou de choc électrique, n'exposez pas l'appareil à la pluie ou à l'humidité. Afin d'éviter les chocs électriques, ne pas ouvrir le produit. Veuillez contacter un personnel qualifié pour les réparations.
L'adaptateur d'alimentation et le câble d'alimentation doivent être replacés par STOREX.
Sécurité
- Cet appareil fonctionne sur 110 - 240 V AC, 50/60 Hz. Vérifiez que la tension électrique de l'appareil soit identique à l'alimentation locale.
- Afin d'éviter les incendies ou les chocs électriques, ne pas placer d'objets remplis de liquides tels que des vases, sur l'appareil. Si un objet lourd ou du liquide tombait sur l'enveloppe, débranchez le lecteur et faites-le vérifier par un personnel qualifié avant de continuer à le faire fonctionner.
- Même l'appareil éteint, le transformateur reste sous tension.
- Si vous n'avez pas l'intention d'utiliser le lecteur pendant une période prolongée, assurez-vous de débrancher le lecteur de la prise murale. Débranchez le câble d'alimentation AC (câble principal), saisissez la prise elle-même, ne jamais tirer sur le câble.
- L'adaptateur de courant convient au lecteur MPiX-356, ne pas utiliser d'autre adaptateur de courant. Cela pourrait endommager le lecteur et entraîner des accidents.
- Mettez l'appareil loin d'équipements générant de fortes perturbations tels que des fours micro-ondes, de gros haut-parleurs, etc.
- Ne pas placer d'objets lourds sur l'appareil.
- Placez le lecteur dans un endroit suffisamment ventilé pour disperser la chaleur qui provient du lecteur.
- Ne pas placer le lecteur dans un endroit où il est proche de sources de chaleur et là où il souffrirait de la lumière du soleil, de la poussière excessive ou de chocs mécaniques.
- Ne pas secouer le lecteur car cela pourrait endommager le disque dur.
- Nettoyez le boîtier et la télécommande à l'aide d'un chiffon doux légèrement humidifié avec une solution détergente douce. Ne pas utiliser de tampon abrasif, de poudre à récurer ou de solvants tels que de l'alcool ou de l'essence.
Remarque importante
Avertissement : Ce lecteur peut maintenir une image vidéo fixe ou une image-écran sur votre écran de télévision de manière indéfinie. Si vous laissez une image vidéo fixe ou une image-écran sur votre écran de télévision affichée pendant une période prolongée, vous risquez d'endommager l'écran de votre télévision. Les téléviseurs à écran plasma et les rétroprojecteurs y sont sensibles.
Avant d'effectuer l'installation
- MPiX-356 est livré testé et complet : toutes opérations techniques impliquant l'ouverture du produit ou le remplacement du disque dur interne annuleront automatiquement le contrat de garantie qui couvre le produit.
- Vous devez installer le pilote uniquement pour WINDOWS 98/SE afin de pouvoir utiliser votre MPiX-356. Vous devez installer les pilotes avant de connecter votre MPiX-356 au port USB.
- N'hésitez pas à visiter notre site www.storex.eu afin d'y trouver une mise à jour ou des informations de modification concernant l'installation et les instructions ou un nouveau firmware pour le périphérique MPiX-356.
- Connecté à une interface USB, MPiX-356 est compatible avec USB 2.0 et USB 1.1 standard. Cependant, la vitesse de transfert de données de 480 Mbits/sec n'est possible que si MPiX-356 est connecté à l'interface USB 2.0. Sinon, sa performance ne sera que de 12 Mbits/sec avec l'interface USB 1.1.
- Avant de contacter notre support technique ou notre service après-vente, veuillez d'abord vérifier la section 'Foire aux Questions' (FAQ) sur notre site Internet car vos problèmes et leur solution sont peut-être déjà recensés.
- De plus, avant de retourner le produit au distributeur pour réparation, nous vous invitons à contacter notre support technique pour établir un diagnostic de votre problème. Selon notre service après-vente, une majorité de produits retournés ne sont en fait pas défectueux.
Sommaire
- Contenu de l'emballage
- Fonctionnalités du MPiX-356
- Connexion du MPiX-356 à un ordinateur
- Connexion du MPiX-356 à un téléviseur
- Pour démarrer
- Opérations de base
- Opérations avancées
- Menu configuration
- Conditions de garantie
- Enregistrer votre garantie
- Guide de dépannage
Avertissements et précautions
- Il est normal que la surface chauffe lors de l'utilisation comme lecteur, mais l'appareil ne doit pas être couvert.
- Le produit peut générer de la chaleur lorsqu'il est utilisé pendant longtemps.
- Ne pas tenter de démonter ce produit. Cela pourrait être cause d'incendie, électrocution ou courant électrique, et risque d'endommager le produit.
- En cas de bruits anormaux, odeur bizarre ou fumée, cesser d'utiliser ce produit immédiatement. Eteindre rapidement l'ordinateur, l'ensemble TV et les appareils périphériques.
- Ne pas manipuler, secouer ou essayer de retarder ce produit lorsque le lecteur de disque dur est en cours d'écriture et de lecture de données
- Ne pas exposer ce produit aux conditions suivantes :
Vibration ou choc violents Lumière directe du soleil, atmosphère poussièreuse, chaude ou humide - Fluctuations importantes de température ou proximité de champ magnétique
- Arrête la lecture avant de débrancher l'appareil. Puis utiliser les touches POWER ou STANDBY/ON pour entrer en mode veille (le LED de veille devient rouge). Brancher l'appareil pour lancer la lecture. Si le lecteur est soudainement déconnecté au cours d'un transfert de fichiers, des données peuvent être perdues et le disque dur endommagé.
- Lorsque l'appareil est utilisé comme lecteur, vérifier que toutes les partitions sont primaires (et non pas étendues). Il est recommandé d'utiliser les systèmes de fichiers FAT32 et NTFS. Lors de l'utilisation comme partition étendue de périphérique de stockage USB, les formats FAT32 et NTFS sont compatibles. Le disque dur peut être fragmenté après un certain temps d'utilisation. Ceci peut affecter les fichiers de films du disque dur. Il est recommandé d'assigner une partition pour le stockage des fichiers et une autre pour les films. Défragmenter alternativement les parties du disque.
Responsabilité limitée
Le fabricant, l'importateur, et le vendeur ne peuvent être tenus pour responsables des dommages accidentels, incluant blessures sur personnes ou tout autre dommage, dus à une utilisation inappropriée du produit. Les informations données dans le guide d'utilisation sont écrites pour les caractéristiques actuelles du produit. Le fabricant continue à fournir des fonctions additionnelles et à implémenter de nouvelles technologies. Toutes les caractéristiques peuvent être changées sans notification préalable aux utilisateurs individuels. Le fabricant ne peut être tenu pour responsable d'aucun dommage spécifique, occasionnel ou se présentant comme une conséquence d'autre chose, même informé d'avance d'une telle possibilité.
- Des dommages ou problèmes résultant d'une mauvaise utilisation, d'un abus, accident, altération ou non correspondance du courant électrique ou voltage.
- Un produit altéré, un sceau de garantie rompu, code barre ou étiquette de numéro de série endommagés.
- Un produit sans garantie ou sans code barre ou sans étiquette de numéro de série
- Un adaptateur AC et tout autre élément délivré avec ou dans l'équipement.
MPiX-356 n'est pas conçu pour, et ne peut pas être utilisé en violation de copyrights ou autres droits de propriété intellectuelle. Chaque utilisateur du MPiX-356 ne doit l'utiliser qu'avec du matériel légalement acquis ou sous licence de l'utilisateur et uniquement dans la limite des droits de propriété ou de licence permettant son utilisation.
1. Contenu de l'emballage
- MPiX-356 Cable A/V (RCA Vidéo Composite et RCA Audio G/D) Cable USB 2.0 grande vitesse
- Contrairement à ce qui est indiqué sur l'emballage, le CD d'installation n'est pas fourni. Les logiciels utilisables sont téléchargeables à partir du site www.storex.eu dans la rubrique support de la page consacrée au produit MPiX-356.
- Guide d'utilisation
- Adaptateur d'alimentation externe
Garder la boîte et le matériel/câbles d'emballage en sécurité et utilisez les pour transporter le produit pour réparation ou autre service
Un centre TV multimédia partout, à tout moment
Nous vous remercions d'avoir fait le choix de ce produit que vous ne regretterez pas. Le MPiX-356 offre des fonctions de lecture vidéo & audio robustes, incluant la lecture de films et des fonctions de sous-titres multilingues, de diaporama de photos et de lecture de musique. Le lecteur est conçu avec une agréable GUI (Interface graphique utilisateur) offrant des fonctions faciles d'utilisation. L'aspect extérieur du produit ressemble à celui de n'importe quel appareil audio/video de votre salon.
Le MPiX-356 est un appareil plug & play et fonctionne indépendamment. Grâce à sa grande capacité de stockage et sa facilité de configuration, il peut être directement connecté à une TV. Le connecter d'abord à un PC et télécharger les films, musiques et albums de photos (directement du PC) sur le lecteur. Puis le connecter simplement à une TV chez soi, à l'hôtel ou chez des voisins, et voici réalisé votre marathon personnel de films! Le lecteur fonctionne indépendamment (sans ordinateur) et supporte tous les formats courants de fichiers tels que DivX, XviD, MPEG 1/2/4, BMP, JPEG, MP3, AVI, SVCD, CD et VCD.
Supporte diverses langues de sous-titres pour la lecture de films. Le MPiX-356 a été conçu pour le monde entier. Avec son traitement de caractères unicodes sophistiqué, il supporte dix (10) langues de sous-titres: anglais, français, allemand, italien, espagnol, portugais, suédois, danois, norvégien et finnois.
- Ces fonctions dépendent du modèle vendu. Une puissante fonction multilingue de langues OSD
- supporte huit langues OSD (affichage à l'écran) différentes pour la lecture de média ou le fonctionnement du système : english, français, allemand, italien, espagnol, portugais, suédois et danois.
- Ces fonctions dépendent du modèle vendu.
Home cinema & cinéma de voiture
Enregistrez vos fichiers vidéo et données sur le MPiX-356 et profitez de vos films, musiques ou photos personnelles où que vous alliez.
Lecteur MP3 et music jukebox
Enregistrez des fichiers de musique sur le MPiX-356 et écoutez la musique avec les haut-parleurs de la TV ou un appareil audio. Peut stocker les fichiers MP3, WAV, AC3 jusqu'à 200 000 musiques avec un disque dur de 400GB.
Album de photos numériques
Il est possible d'enregistrer des milliers de photos de haute résolution et projeter les images du MPiX-356 avec la famille et les amis. Des diaporamas de photos peuvent être visionnés sur écran de TV. Les types de fichiers photos supportés sont les suivants : BMP, JPG, JPEG, motion. JPG (15fps/30fps).
Stockage de données
Sauvegardez vos fichiers et utilisez le MPiX-356 comme disque dur externe portable et appareil de stockage. Ceci peut être effectué avec les interfaces USB 2.0 à haute vitesse 480Mbps pour transférer les données d'un PC ou d'un Mac.
Mise à jour logicielle
Les mises à jour peuvent être téléchargées via la mise à jour logicielle.
Un puissant décodeur média
Le mpiX 357 possède un décodeur multimédia puissant supportant le décodage de MPEG-4, MPEG-2, MPEG-1, DivX et XviD.
Le MPiX-356 est conçu avec un menu Interface graphique utilisatrice complet pour rendre plus conviviale l'utilisation pendant la lecture de média.
Transfert de données rapide grâce à l'usb 2.0
Supporte USB 2.0 avec un taux maximum de transfert de données de 480Mbps.
3. FONCTIONNALITES
3.1 Boîtier élégant et concept chic, le design du MPiX-356 est très agréable; il s'accomode parfaitement comme n'importe quels appareil audio/video branché à votre télévision du salon.
3.2 Identification des éléments du mpix-356
Face avant :
(1) LED POWER - Active l'affichage LED, vert en mode actif (2) LED STANDBY—Entre en mode veille, rouge lorsque le système entre en mode veille (3) LED HDD (DISQUE DUR) - Bleu clignotant pendant la lecture de données et lorsque le disque dur est en activité (4) LED IR/USB - En mode TV, LED infrarouge de télécommande, rouge clignotant lorsque le signal de la télécommande est reçu; en mode PC, LED de connexion USB, rouge clignotant tant que le port USB est connecté au PC (5) POWER --Entrer ou sortir du mode veille (6) Stop—Arrêt de la lecture (7) Page up/down - Appuyer pour faire défiler les pages (8) Volume + / - Appuyer pour ajuster le volume (9) LEFT, RIGHT, UP, DOWN—Bouge le curseur (10) Interface de réception infrarouge sur laquelle doit être pointée la télécommande.
Face arrière :
(1) POWER in - Entrée DC, adaptateur 12V/5V pour mode lecture TV ou mode PC. (2) Sortie Audio L/R - Sortie audio stéréo analogue G/D pour ensemble TV ou appareil audio (3) Sortie Audio Coaxial - Sortie audio numérique coaxiale pour ensemble TV ou appareil audio (4) Sortie Video Y, Pb, Pr - Sortie vidéo composante Y, Pb, Pr pour ensemble TV (5) Sortie Video - Sortie vidéo composite pour ensemble TV (6) Sortie S-Video - Sortie vidéo S-Video pour ensemble TV (7) Sortie Audio Optical—Sortie optique numérique SPDIF pour ensemble TV ou appareil audio (8) USB 2.0 - Connecte au port USB 2.0/USB 1.1 d'un PC pour alimentation et transfert de données
3.3 Explication de la télécommande
POWER Entrer ou sortir du mode veille
SETUP Entrer fonction Menu Config
TV-OUT Sélection sortie vidéo TV (Composite, S-Video, YPbPr, YCbCr)
MOVIE Appuyer pour entrer dans le Menu Film, tous les films s'affichent dans une structure de répertoire
MUSIC Appuyer pour entrer dans le Menu Musique, toutes les musiques s'affichent dans une structure de répertoire à l'écran
PHOTO Appuyer pour entrer dans le Menu Photo, une fenêtre d'aperçu des photos s'ouvre et toutes les photos sont affichées dans une structure de répertoire
FILE Appuyer pour entrer dans le Menu Fichier, tous les médias s'affichent dans une structure de répertoire
DISPLAY Affiche/ferme un menu transparent d'informations média lors de la lecture ENTER Confirme la sélection (comme PLAY/PAUSE)
STOP Arrête la lecture
REW Retour, retour rapide
FF Avance rapide, lecture rapide
PageUp Vers la page ou le fichier précédents
PageDn Vers la page ou le fichier suivants
REPEAT Sélectionne le mode répétition
ROTATE Tourne la photo sélectionnée
ZOOM Zoome la photo sélectionnée
S-TIME Sélectionne le temps d'intervalle d'un diaporama
S-Mode Sélectionne le mode de transition entre les photos
MUTE Active/désactive la fonction muet
SUBTITLE Sélectionne les sous-titress MPEG4
MAIN PAGE Appuyer pour entrer/aller directement au Menu principal
VOLUME + / - Ajuste le volume
PLAY/PAUSE Démarre la lecture ou confirme la sélection ou met en pause la lecture
| Boutons de navigations | Bouge le curseur vers le haut, bas, droite, gauche |
| N/P * | Sélectionne le type TV (NTSC ou PAL) |
| TIME SEARCH* | Saute à une position de temps spécifique en lecture de film |
| Number Keys 0~9* | Entre un temps spécifique pour la fonction Recherche temps |
| CANCEL* | Réinitialise la fonction Recherche temps |
| SlideShow* | Fonction diaporama |
Remarques :
- Ne pas mouiller la télécommande ni la mettre dans un endroit humide
- Lorsque la télécommande ne répond plus, remplacer les piles.
4. Connexion du MPIX 356 à un ordinateur
Connecter à un ordinateur (PC ou Mac), par USB
4.1 Connexion à un PC (windows xp/me/2000)
- Aucun pilote nécessaire avant la connexion du mpix 356 à un PC.
- Utiliser le câble USB fourni pour connecter à un port USB du PC.
- Toujours utiliser l'alimentation du MpiX 356 pour la connexion USB au PC. Lorsque le mpix 356 est connecté au PC, un nouveau volume HDD (DISQUE DUR) est détecté et affiché dans "Poste de Travail".
- L'installation du mpix 356 est maintenant réussie. À l'étape suivante, vous pouvez enregistrer des données, des films, de la musique, des photos sur le HDD (DISQUE DUR).
4.2 Connexion du MPix 356 à un PC (windows 98/se)
- Si le PC tourne sur Windows 98/SE, ne pas connecter le mpix 356 à l'ordinateur avant l'installation du pilote USB.
- Insérer le "CD pilote USB pour Windows 98/SE" fourni dans le PC et installer le pilote.
- Après l'installation du pilote USB, utiliser le cable USB pour connecter le mpix 356 au port USB du PC. Lorsque le mpix 356 est connecté au PC, un nouveau volume HDD (DISQUE DUR) est détecté et affiché dans "Poste de Travail". L'installation du mpix 356 est maintenant réussie.
- À l'étape suivante, vous pouvez enregistrer des données, des films, de la musique, des photos sur le HDD (DISQUE DUR) du mpix 356.
4.3 Connexion du MPix 356 à un mac
- Aucun pilote nécessaire avant la connexion du mpix 356 à un Mac OS 10.0 ou une version plus récente.
- Utiliser le câble USB fourni pour connecter le mpix 356 au port USB du Mac. Lorsque le mpix 356 est activé, celui-ci est détecté et une icône s'affiche.
- L'installation du mpix 356 est maintenant réussie
- À l'étape suivante, vous pouvez enregistrer des données, des films, de la musique, des photos sur le HDD (DISQUE DUR) du mpix 356
5.1 Connexion à un téléviseur, via une sortie vidéo
Configuration SETUP MENU: Sélectionner la sortie TV S-Video/Composite
Note: le bouton TV-OUT ne peut être activé que dans le Menu principal et non dans les autres Menu.
5.2 Connexion à un téléviseur, via video y, pb/cb, pr/cr
Configuration SETUP MENU : Sélectionner sortie TV YPbPr
Connecteur à un téléviseur via la sortie video composite
Configuration SETUP MENU:
Sélectionner la sortie TV S-Video/Composite
Note : le bouton TV-OUT ne peut être activé que dans le Menu principal et non dans les autres Menu.
Connecter le téléviseur ou équipement hi-fi via stereo l/r
Configuration SETUP MENU: Sélectionner sortie Audio Stereo L/R
Connector le téléviseur ou équipement Hi-Fi via le port Digital Coaxial
Connecter au téléviseur ou à l'équipement Hi-Fi via le port SPDIF optique
6. Pour démarrer
Une fois le MPiX-356 connecté au téléviseur, vous pouvez commencer à faire fonctionner le MPiX-356.
Mise en marche du mpiX-356
- Activer d'abord le téléviseur
- Connecter le MPiX-356 au téléviseur.
- Activer le MPiX-356 en appuyant sur le bouton STANDBY/ON (VEILLE/MARCHE) ou sur la touche POWER (MARCHE) de la télécommande.
- Appuyer sur TV-OUT sur le côté haut de la télécommande pour sélectionner la sortie vidéo correspondant à la connexion actuelle au téléviseur. Appuyer à nouveau sur TV-OUT jusqu'à ce que l'écran TV affiche le Menu principal ci-dessus.
Note: la touche TV-OUT peut être activée uniquement dans le Menu principal et non dans les autres menus. Des pressions sur la touche TV-OUT changent la sortie vidéo selon les séquences suivantes.
- À la première connexion du MPiX-356, l'écran de Menu principal peut ne pas apparaître correctement sur le téléviseur. Ceci est dû à la configuration par défaut de la sortie vidéo (Composite) qui peut ne pas correspondre à la configuration active du téléviseur. Avant d'aller au Menu Configuration (Setup Menu) pour désirer la sortie vidéo, il est préférable d'appuyer sur TV-OUT pour chercher une sortie vidéo disponible.
- Une fois que le Menu principal s'affiche correctement, appuyer sur SETUP pour désirer le type TV (NTSC ou PAL) et la sortie Video (S-Video/Composite, YCbCr, YPbPr)
- Si l'écran du téléviseur est toujours blanc une fois l'installation ci-dessus terminée, s'assurer que le téléviseur est sur le bon type d'entrée vidéo (mode AV) et canal. Se reférer au manuel du téléviseur pour les détails.
- Si le téléviseur est noir et blanc, appuyer sur TV-OUT pour avoir le mode de sortie vidéo correct.
- Si l'image TV est brouillée ou clignote, appuyer sur SETUP et sélectionner le type TV correspondant au système du téléviseur, NTSC ou PAL.
7.1 Lecture de films, musiques, photos
Il y a trois fonctions principales pour la lecture des médias
- Lecture de films (avec choix de langues de sous-titres)
- Écoute de musiques
- Affichage de photos (diaporama) Utiliser les touches de navigation (HAUT ▲/BAS▼/GAUCHE ⊥/DROITE ⊙) pour bouger le curseur et la touche ENTER pour sélectionner. Utiliser PageUp (PREC ⿱) ou PageDn (SUIV ⿱) pour aller à la page précédente ou suivante dans chaque menu
- Ou utiliser les touches MOVIE, MUSIC, PHOTO, FILE de la télécommande pour atteindre directement le menu correspondant.
- C'est le menu qui apparait au moment où le MPiX-356 est activé. Il y a cinq sélections principales : MOVIE, MUSIC, PHOTO, FILE et SETUP.
- Le menu principal peut être atteint en appuyant sur les touches de navigation, puis PLAY ou ENTER pour entrer dans chaque sous-menu.
- Ou directement en appuyant sur les touches MOVIE, MUSIC, PHOTO, FILE, SETUP de la télécommande.
- Le Menu film n'affiche que les films disponibles (movies ou films) dans un réseau.
- Le Menu film peut être atteint en appuyant sur les touches de navigation, puis PLAY ou Enter pour démarrer la lecture.
- Les touches sur le côté gauche permettent de sélectionner un autre disque dur (HD1, HD2, HD3 ou HD4) ou revenir au Menu principal
- Appuyer sur PLAY ALL sur le côté gauche pour lancer une lecture automatique de tous les films
- Appuyer sur REPEAT, le mode répétition permet de lancer la lecture répétée des vidéos,
- Lorsque la barre du curseur reste dans le répertoire racine ou dans un sous-répertoire, chaque film ne peut être sélectionné et lu correctement tant que le curseur n'est pas pointé sur un fichier.
- Le nombre de disques durs (HD1, HD2, HD3, HD4) dépend du nombre de partitions du disque connecté au MPiX-356.
- Le Menu musique n'affiche que les fichiers de musique disponibles (MP3, WAV, WMA) sous forme de répertoire
- Le Menu musique peut être atteint en appuyant sur les touches de navigation pour accéder directement aux musiques sans appuyer sur PLAY ni Enter
- Les touches sur le côté gauche permettent de sélectionner un autre disque dur ou revenir au Menu principal
- Appuyer sur PLAY ALL sur le côté gauche pour lancer une lecture automatique de toutes les musiques.
- Lorsque le curseur reste dans le réseau racine ou dans un sous-répertoire, aucun fichier de musique ne peut être sélectionné et lu correctement tant que le curseur n'est pas pointé sur un fichier.
- Le Menu photo n'affiche que les fichiers de photos disponibles (BMP, JPG/JPEG) sous forme de réseau.
- Une fenêtre d'aperçu dans l'angle en haut à gauche aide à la sélection des fichiers de photos.
- Le Menu photo peut être atteint en appuyant sur les touches de navigation, PLAY ou ENTER
- Les touches sur le côté gauche permettent de choisir un autre disque dur ou revenir au Menu principal
- Appuyer sur PLAY ALL sur le côté gauche pour lancer directement un diaporama de photos
- Lorsque le curseur reste dans le réseau racine ou dans un sous-répertoire, aucun fichier de photo ne peut être sélectionné et lu correctement tant que le curseur n'est pas pointé sur un fichier.
- Le Menu fichier affiche tous les fichiers disponibles (vidéos, musiques, photos) sous forme de répertoire
- Les touches sur le côté gauche permettent de sélectionner un autre disque dur ou revenir au Menu principal
- La touche PLAY ALL n'est pas disponible dans le Menu fichier
- La fonction majeure du Menu fichier est de vérifier tous les fichiers. Il ne peut servir à lire un média. La fenêtre d'aperçu de photo, la lecture de musiques et de films ne sont pas disponibles dans le Menu fichier.
- Le Menu configuration (Setup Menu) permet de configurer le MPiX-356 pour la lecture de media et les opérations du système
- La page Configuration vidéo (Video Setup Page) du Menu config, permet d'ajuster le type TV (NTSC ou PAL) ou la sortie vidéo (Composite/ YCBCR S-Video, YPBPR, VGA) du téléviseur
- La page Sous-titres (Subtitle Page), permet d'activer les sous-titres ou de configurer le format des sous-titres DivX, taille de police, couleur du sous-titre et du fond.
- La page Langue OSD (OSD Language Page) permet de sélectionner la langue OSD.
- La page langue de sous-titres (Subtitle Language Page) permet de sélectionner une langue de
sous-titres par défaut pour les DivX.
- La page Réglages usine (Factory Default Page) permet de restaurer les valeurs par défaut des réglages usine du MPiX-356.
- Touches de basculement : pour basculer sur les autres partitions du disque dur, revenir au Menu principal ou lire tous les films (PLAY ALL) du répertoire.
- Sous-Menu: affiche les sous-menus Films, Musiques, Photos, Fichiers.
- Répertoire fichier : affiche tous les fichiers de films/vidéos et les sous-répertoires du répertoire courant
- Affichage OSD : affiche toute commande dans la langue OSD sélectionnée.
- Informations fichiers : affiche un résumé des informations sur le fichier.
Informations fichiers
8.2 Regarder un film
- Utiliser les touches de navigation (UP ▲/DOWN▼) pour bouger le curseur et localiser les fichiers vidéo. Utiliser PageUp (PREW «) ou PageDn (NEXT «) pour aller à la page précédente ou suivante. Appuyer sur ENTER ou PLAY/PAUSE ▷/II pour lire le fichier vidéo sélectionné en plein écran. En cours de lecture de film, appuyer sur FF « et REW « pour bouger dans le fichier vidéo. Appuyer sur PLAY/PAUSE ▷/II pour revenir à la lecture.
- Au cours de la lecture d'un film, appuyer sur PREW (PageUP) ou PageDn (NEXT) pour aller directement au film précédent ou suivant. Appuyer sur DISPLAY pour voir les informations fichier. Appuyer sur STOP U pour arrêter la lecture du film.
- Mode répétition : La touche REPEAT peut être utilisée pour sélectionner :
- REPEAT FOLDER ON: lecture de tous les fichiers vidés en continu dans le dossier courant
- REPEAT FOLDER OFF: lecture de tous les fichiers videos dans le dossier courant et arrêt
- REPEAT ONE ON: lecture en continu d'un seul fichier vidéo Pour aller sur une autre partition du disque dur ou revenir au Menu principal, utiliser les touches
LEFT ou RIGHT et appuyer sur ENTER
8.3 Lecture de film avec sous-titres (les fichiers SRT, SUB et SMI sont supportés)
Il y a deux façons de sélectionner un fichier de sous-titres en cours de lecture de film.
- Sélection automatique
- Sélection manuelle
Sélection automatique
Pour sélectionner automatiquement un fichier de sous-titres avec lecture de fichier de film, il faut que le nom du fichier de sous-titres soit le même que le nom du fichier du film (seule l'extension est différente).
Le fichier de sous-titres doit alors être situé dans le même répertoire que le fichier du film. Par exemple, si le titre du film est "Star War.avi", le fichier de sous-titres correspondant doit être "Star War.xxx". L'extension xxx du fichier de sous-titres peut être.srt ou.sub ou.smi.
Sélection manuelle
Si le nom du fichier de sous-titres est différent du nom du fichier de film, il est toujours possible de sélectionner ce fichier de sous-titres manuellement. Quel que soit le fichier de sous-titres, localiser celui-ci et appuyer sur SUBTITLE sur la télécommande. Puis le message "DIVX SUBTITLE
SELECTED" (sous-titres DIVX sélectionnés) s'affiche. Àpès
1~2 secondes, ce message disparaît. Rechercher alors le fichier de film et appuyer sur PLAY pour démarrer la lecture du film.
8.4 Affichage d'un fichier de sous-titres dans la bonne langue
Chaque fichier de sous-titres a une langue correspondante. Il est nécessaire de sélectionner la langue de sous-titres correcte pour afficher correctement le sous-titres.
Pour sélectionner la langue de sous-titres, aller dans le Menu configuration - Appuyer sur Setup - sélectionner OSD Language Page puis Subtitle Language - Sélectionner la langue correspondant au fichier de sous-titres. Par exemple, si le fichier de sous-titres doit être affiché en allemand, sélectionner Allemand dans Subtitle Language dans le Menu configuration.
Le Menu musique comprend les parties suivantes.
- Fenêtre info fichier : affiche les informations sur le fichier de musique sélectionné
- Touches de basculement : pour basculer sur les autres partitions du disque dur, revenir au Menu principal ou explorer tous les fichiers de musique (PLAY ALL) du répertoire
- Sous-menu : affiche les sous-menus Films, Musiques, Photos, Fichiers
- Répertoire fichier : affiche tous les fichiers de musique et les sous-répertoires du répertoire courant
- Affichage OSD : affiche les commandes dans la langue OSD sélectionnée et le temps de lecture
- Informations fichier : affiche un résumé des informations fichier.
- Utiliser les touches de navigation (UP ▲/DOWN▼) pour bouger le curseur et localiser les fichiers musicaux. Utiliser PageUp (PREW «) ou PageDn (NEXT «) pour aller à la page précédente ou suivante. Appuyer sur ENTER ou PLAY/PAUSE ▷/II pour lire le fichier musical sélectionné. En cours de lecture, appuyer sur FF « et REW « pour bouger dans le fichier musical. Appuyer sur PLAY/PAUSE ▷/II pour revenir à la lecture. Pour arrêter la lecture, appuyer sur le bouton STOP
- Mode répétition : la touche REPEAT peut être utilisée pour sélectionner :
- REPEAT ON: lecture de tous les fichiers du réseau/dossier courant en continu
- REPEAT OFF: lecture de tous les fichiers du réseau/dossier courant et arrêt
- REPEAT ONE: lecture en continu d'un seul fichier sélectionné
- Pour aller sur les autres partitions du disque ou revenir au Menu principal, utiliser les touches LEFT ou RIGHT et appuyer sur ENTER.
Le Menu photo comprend les parties suivantes.
- Fenêtre d'aperçu des photos : aperçu du fichier photo sélectionné
- Touches de basculement : pour basculer sur les autres partitions du disque dur, revenir au Menu principal ou lire tous les fichiers de photos (PLAY ALL) du répertoire
- Sous-Menu: affiche les sous-menus Films, Musiques, Photos, Fichiers
- Répertoire fichier : affiche tous les fichiers de photo et les sous-répertoires du répertoire courant
- Affichage OSD : affiche les commandes dans la langue OSD sélectionnée
- Informations fichier : affiche un résumé des informations fichier
Il y a deux moyens de voir des fichiers de photos
- Affichage d'une seule photo
- Diaporama
Affichage d'une seule photo
- Utiliser les touches de navigation (UP ▲/DOWN▼) pour bouger le curseur et localiser les fichiers de photos. Utiliser PageUp (PREW «) ou PageDn (NEXT «) pour aller à la page précédente ou suivante. Appuyer sur ENTER ou PLAY/PAUSE ▷/II pour afficher le fichier de photo sélectionné en plein écran.
- Quand une photo est affichée, appuyer sur PREW (PageUp) ou PageDn (NEXT), LEFT ou RIGHT pour aller directement à la photo précédente ou suivante.
- Appuyer sur DISPLAY pour afficher les informations sur le fichier. Appuyer sur STOP pour quitter la lecture des fichiers de photos.
- Mode répétition : la touche REPEAT peut être utilisée pour sélectionner :
- REPEAT FOLDER ON: lecture de tous les fichiers photos en continu dans le dossier courant
- REPEAT FOLDER OFF: lecture de tous les fichiers photos dans le dossier courant et arrêt.
- Pour aller sur les autres partitions du disque ou revenir au Menu principal, utiliser les touches LEFT « ou RIGHT » et appuyer sur ENTER.
- Zoom photo : lorsqu'un fichier de photo est ouvert, appuyer sur ZOOM pour zoomer sur l'écran et appuyer sur les touches de navigation pour parcourir l'écran de haut en bas et de droite à gauche. Pour revenir à l'écran normal, appuyer sur ZOOM à nouveau. Rotation de photo : Pendant la lecture d'un fichier photo, utiliser la touche ROTATE pour tourner les photos dans le sens des aiguilles d'une montre.
Diaporama
Le diaporama permet d'afficher plusieurs photos de façon continue.
Dans le Menu photo, appuyer sur les touches de gauche et sélectionner PLAY ALL (Lire tous) pour entrer en mode Diaporama.
REPEAT: cette touche permet de lancer le diaporama des photos du dossier en continu une seule fois.
Mode de transition :
Pendant le diaporama, utiliser la touche S-MODE pour changer l'effet de transition entre deux photos. Il y a quatorze (14) sortes de transitions.
Mode 1: PLEIN ECRAN (valeur par défaut)
Mode 2: ROLL: TOP TO BOTTOM
Mode 3: ROLL: BOTTOM TO TOP
Mode 4: ROLL: TOP/Bottom TO CENTER
Mode 5: ROLL: CENTER TO TOP/Bottom
Mode 6: BLIND: TOP TO BOTTOM
Mode 7: ROLL: LEFT TO RIGHT
Mode 8: ROLL: RIGHT TO LEFT
Mode 9: ROLL: LEFT/RIGHT TO CENTER
Mode 10: ROLL: CENTER TO LEFT/RIGHT
Mode 11: ROLL: IMPLODE
Mode 12: BLIND: LEFT TO RIGHT
Mode 13: CROSS FADE
Mode 14: SLIDE MODE: RADOM
Temps de transition (Intervalle):
Pendant un diaporama, utiliser la touche S-TIME pour changer le temps de transition correspondant à l'intervalle de temps entre deux photos. Le temps de transition peut être de 1 seconde, 3 secondes (valeur par défaut), 5 secondes et 10 secondes.
Pour sortir du mode diaporama, appuyer sur la touche STOP
Il est recommandé d'entrer dans le Menu configuration pour ajuster les paramètres de réglage de la lecture de films, musiques et photos dans votre environnement propre. Pour entrer dans le Menu configuration, sélectionner SETUP dans le Menu principal ou appuyer sur la touche SETUP de la télécommande; pour sortir du Menu configuration, appuyer sur SETUP à nouveau à tout moment.
| Config
Védo
&
Audio | Type TV
(sélection du
type TV)
Sortie Video
(sélection de
la sortie
video de la
TV) | NTSC** |
| PAL** |
| S-Video/ Composite* |
| YCBCR |
| YPBPR |
| Stéréo 2CH L/R* |
| Optique SPDIF/RAW Optique SPDIF/PCM |
| Config sous-titres | Sous-titres ON/OFF (activation ou déactivation du sous-titres) | ON* |
| OFF |
| Taille du sous-titres (taille de police du sous-titres) | Petit |
| Standard* |
| Couleur du sous-titres (couleur de police) | Blanc* Orange Bleu Gris |
| Couleur de fonds du sous-titres (couleur de l'arrête plan du sous-titres) | Semi-Transparent* |
| Blanc |
| Noir Bleu |
| Config langue OSD | Langue OSD (sélectionne la langue de l'OSD qui s'affichera lorsque le lecteur sera en marche) | Anglais* |
| François, |
| Espanol |
| Danois |
| Config langue sous-titre | Langue sous-titres (sélectionne la langue du sous-titres affchéé pendant la lecture d'un film) | Portugais |
| Espagnol Anglais |
| François |
| Allemand |
| Italien |
| Suédois |
| Danois |
| Portugais |
| Espagnol |
| Config réglespar défautVersion d'usinesortinge config | Réglage d'usine(restaure les valeurs des régles par défaut)Version d'usine(affiche la version d'usine) | Défaut (réglages)MD-T3-53-68-0S |
| Numéro de série (afficheLe nombre de série)Sortir du Menu config | Numéro de sérieSortir du Menu config |
Version d'usine et type TV (NTSC/PAL) dépendent du modèle
Système requis et caractéristiques techniques Système requis
| OS compatible | Windows Vista, Windows XP, Windows Me, Windows 2000, Windows |
| Minimum PC Requis | CPU: Intel Pentium III 500MHz, Mémoire: 128MB Port USB : USB 2.0 ou USB 1.1 |
Caractéristiques techniques
| Nom du produit | MPiX-356 |
| Matériel du coffrage | Corps en aluminium haute qualité |
| Type HDD (DISQUE DUR) | Tout disque dur 3.5 PATA ou SATA |
| Formats de lecture des medias : |
| Vidéo | Format de fichier | Codec Vidéo | Codec Audio |
| DAT | MPEG-1 | MPEG-1 |
| VOB | MPEG-2 | MPEG-2 |
| MPG, MPEG, M-JPG AVI | MPEG-1 MPEG-2 DivX, XviD | MPEG-1 MPEG-2 Mp3, Ac3 |
| AVI, MPEG-4 SP | MPEG-4 | Mp3, Ac3 |
| Il est normal de voir parfois une pixilation et des sauts en cours de lecture videoe en raison de la clarté des contenus numériques pendant le téléchargement depuis nternet. Ne supporte pas GMC (Global Motion Compression), Qpel (Quarter Pixel) |
| Audio | Formats de fichier | Sampling Rate |
| MP3/MP2 /MP1 | 32K/44.1K/48KHz |
| WAV, Ac3 | 32K/44.1K/48KHz |
| Photo Diaporama | BMP, JPG/JPEG baseline et progressive, résolution max 5120 x 3840 pixels BMP, JPG, JPEG |
| Multiples langues de sous-titres | Compend plusieurs langues de sous-titres. Supporte dix (10) langues de sous-titres: anglais, français, allemand, italien, espagnol, portugais, suédois, danois, norvégien et finnois. |
| Multiples | Supporte huit (8) langues OSD: |
| Langues OSD* | anglais, français, allemand, italien, espagnol, portugais, suédois et danois. * Cette fonction dépend du modèle vendu |
| Multiples formats de fichiers de sous-titres Système de fjichier HDD (DISQUE DUR) Interface PC | SUB (format MicroDVD),SRT (format SubRIP),SMI (format SAMI), compré support de sous-titres multiple Mode TV : FAT 32 et NTFS Mode PC : FAT 32 et NTFS Transfert de données USB 2.0 grande vitesse (compatible péripériques USB 1.1) |
| Interface sortie TV : |
| S-Video Audio | Composite, S-Video, Composant-YPbPr/YCbCr VAG 2 canaux stéroy analogiques, Digital Coaxial, Digital Optical SPDIF |
| Affichage LED | LED marche | Activation/désactivation : vert on/off |
| LED veille | Veille : rouge on |
| LED HDD (DISQUE DUR) | Accès données HDD (DISQUE DUR) : bleu clignotant |
| LED IR/USB | Mode TV : télécommande activée/désactivée, Orange on/off Mode PC : port USB connecté au PC, Orange |
| Alimentation | Adaptateur externe universal contact automatique |
| Entrée : AC 100-240V, 1.0A, 50~60Hz Sortie : DC +12V/+5V/2A; |
| Unité centrale | Dimension (PxLxH) : 160 x 65 x 200mm |
| Poids: 600 grammes (Disque dur non compris), Poids : 1200 grammes (disque dur compris) |
| Contenu de l'emballage Fonctionnement Humidité | MPiX-356 télécommande infrarouge, cable A/V, cable S-Video, cable YPbPr, cable USB 2.0, CD pilote USB pour Windows 98/SE, guide d'utilisation, adaptateur externe Température de fonctionnement : 0 ~ 50C; Humidité relative de fonctionnement : 10~75% non condensée. Humidité relative de stockage : 10%~85% non condensée |
10. Conditions de garantie
Votre lecteur MPiX-356 comprend une garantie limitée d'un an.
STOREX garantit votre produit contre tout défaut de fabrication ou d'assemblage. Cette garantie ne s'applique qu'au premier achat d'un MPiX-356 par l'utilisateur final et n'est pas transférable si l'article est revendu ultérieurement. La garantie n'inclut pas les incompatibilités détectées par l'utilisateur final en dehors des recommandations d'utilisation imprimées sur la boîte, les incompatibilités survenant avec d'autres matériels ou logiciels installés sur l'ordinateur auquel est connecté le produit.
Une preuve d'achat doit être présentée à notre équipe avant que STOREX honore la garantie.
La garantie ne couvre pas les pannes ou les défauts liés à un non-respect des instructions de ce manuel, une négligence, une transformation du lecteur, une mauvaise installation ou manipulation, des réparations ou des modifications non autorisées par STOREX, des tests inappropriés, des accidents ou des facteurs externes tels que, non exhaustifs, une chaleur ou une humidité excessive, des pannes de courant ou un(e) mauvais(e) installation/retrait du lecteur MPiX-356.
La seule obligation contractuelle de STOREX est la réparation et le remplacement d'un produit défectueux. STOREX ne peut être tenu pour responsable des pertes de données ou des conséquences d'une mauvaise opération ou d'une panne du produit. Sous aucune condition, le montant de la responsabilité financière de STOREX ne s'élevera à plus du montant payé pour le produit par l'utilisateur final.
La garantie du lecteur MPiX-356 est comme définie dans ce document et son étendue ne sera pas modifiée, réduite ou étendue sans accord écrit de STOREX. De plus, STOREX ne pourra pas être tenu pour responsable des conseils techniques ou des réparations fournis en rapport avec le lecteur MPiX-356.
Vous n'êtes pas le cessionnaire de cette garantie. La garantie couvre votre lecteur MPiX-356 et est régie par le droit français.
STOREX™ peut modifier et ce, sans préavis, les instructions d'utilisation dans un souci d'évolution du produit. Vous pouvez partager la dernière version du manuel sur le site Internet de notre société : http://www.storex.eu
11. Enregistrer la garantie
Veuillez prendre un instant pour enregistrer la garantie de votre MPiX-356 sur notre site Internet :
Si une panne survenait, veuillez contacter votre revendeur pour faire réparer le produit sous garantie, ou veuillez adresser votre demande par courriel à cette adresse :
support@storex.eu
Il est interdit de jeter des produits électroniques usagés ou cassés à la poubelle. Veuillez les rapporter à votre distributeur afin de recycler le produit.
12. GUIDE De depannage
Si vous rencontrez des problèmes lors de l'utilisation de votre MPIX-356, veuillez consulter ce guide de dépannage afin de trouver une solution avant de faire une demande de réparation. Si le problème persiste, veuillez consulter notre site Internet http://www.storex.eu
Alimentation:
L'alimentation n'est pas allumée.
Vérifiez que le câble d'alimentation principale est bien connecté.
Impossible de trouver des fichiers au format NTFS
Si vous perdez le fichier ou que vous ne pouvez pas tracer le fichier dans le système de format NTFS, veillez connecter le lecteur à votre ordinateur et sélectionner 'Propriétés du Disque/Défragmentation'
Il n'y a pas d'image. Du bruit est émis sur l'image.
Rebranche le câble de connexion correctement.
Les câbles de connexion sont endommagés.
Vérifiez la connexion de votre TV et placez le sélecteur d'entrée de votre TV pour que le signal du lecteur apparaisse à l'écran de la TV.
Si vous avez encore des problèmes même après avoir branché le lecteur directement sur votre TV, essayez alors de connecter votre lecteur à l'entrée S-VIDEO de votre TV.
Si le système couleur de votre lecteur ne correspond pas à celui de votre TV, changez le système couleur du lecteur.
Il n'y a pas de son
, Rebranche le câble de connexion correctement., Le câble de connexion est endommagé., Le lecteur est relié à la mauvaise prise d'entrée de l'amplificateur (récepteur), L'entrée de l'amplificateur (récepteur) est mal réglée., Le lecteur est en mode pause ou en mode lecture au ralenti., Le lecteur est en mode avance ou retour rapide., Si le signal audio ne passe pas par la prise de sortie COAXIALE, vérifie les réglages audio.
La télécommande ne fonctionne pas
Les piles de la télécommande sont faibles. Il y a des obstacles entre la télécommande et le lecteur. La distance entre la télécommande et le lecteur est trop importante. La télécommande n'est pas pointée en direction du capteur de distance du lecteur.
La piste audio MP3 ne peut pas être lue
, Le fichier MP3 n'est pas enregistré au format MP3 qui se conforme à la norme ISO 9660 Niveau 1/ Niveau 2 ou Joliet., Le fichier MP3 n'est pas au format MP3 qui se conforme à UDF (Universal Disk Format)., La piste audio MP3 n'a pas l'extension 'MP3'., Les données ne sont pas formatées en MP3 même si l'extension est elle en MP3., Le fichier MP3 contient un fichier vidéo DivX.
Le fichier image JPEG n'est pas lu.
, Le fichier image n'est pas enregistré au format JPEG qui se conforme à la norme ISO 9660 Niveau 1/ Niveau 2 ou Joliet., Le fichier image n'est pas au format JPEG qui se conforme à UDF (Universal Disk Format)., Le fichier image a une extension autre que ".JPEG" ou ".JPG.", L'image ne correspond pas à l'écran (l'image est réduite), Le fichier image contient un fichier video DivX.
Il n'est pas possible de dire la vidéo divx
, Le fichier n'est pas créé au format DivX, Le fichier a une extension autre que ".AVI" ou ".DIVX.", Le fichier video DivX n'est pas enregistré au format DivX qui se conforme à la norme ISO 9660 Niveau 1/
Niveau 2 ou Joliet/UDF.
, Le fichier vidéo DivX est plus large que 720 (largeur) × 576 (hauteur).
Les noms de dossier/fichier ne sont pas affichés correctement.
Le lecteur ne peut afficher que les langues qu'il supporte. Toute autre langue sera affichée sous un code déformé.
La langue de la bande son ne peut pas être changée.
, Essayez d'utiliser le menu du DVD au lieu de sélectionner directement avec la touche de la télécommande.
, Les pistes en plusieurs langues ne sont pas enregistrées sur les fichiers vidéo lus.
, Les fichiers vidéo interdisent le changement de langue de la bande son.
La langue des sous-titres ne peut pas être changée ou désactivée.
Veuillez utiliser le menu du DVD au lieu de sélectionner directement avec la touche de la télécommande.
Le lecteur ne fonctionne pas correctement.
Lorsqu'il y a de l'électricité statique, etc. le lecteur ne fonctionne pas correctement, débranchez-le.
MPIX-356
Est un produit de la gamme
www storex. eu
© STOREX -2007
Toutes les marques déposées sont la propriété de leur propriétaire respectif.
