MODE D'EMPLOI MPIX-355 STOREX

Manuel d’installation et d’utilisation 2 / 32 Manuel d’installation et d’utilisation Manuel d’installation et d’utilisation 4 / 32 Manuel d’installation et d’utilisation Manuel d’installation et d’utilisation

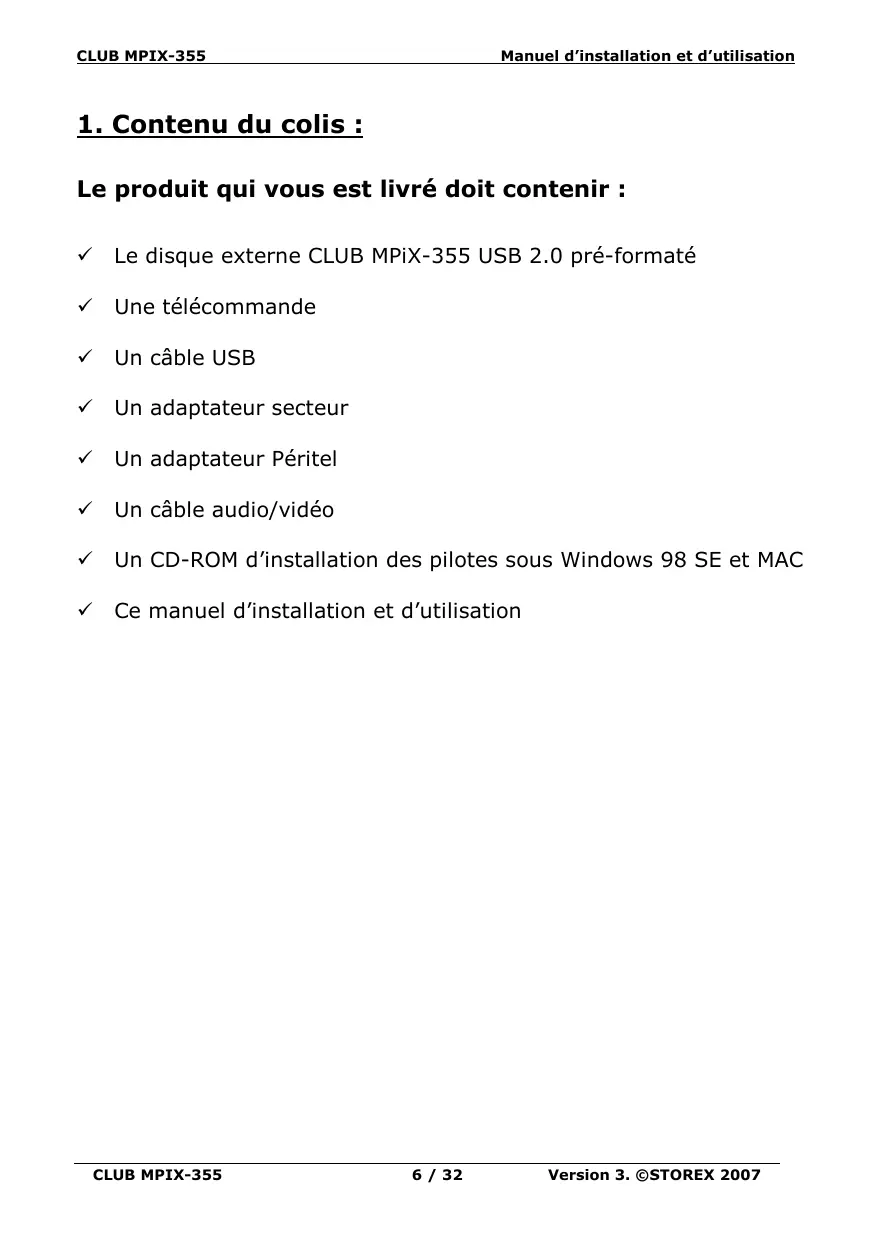

1. Contenu du colis :

Le produit qui vous est livré doit contenir :

Le disque externe CLUB MPiX-355 USB 2.0 pré-formaté

Un adaptateur secteur

Un adaptateur Péritel

Un câble audio/vidéo

Un CD-ROM d’installation des pilotes sous Windows 98 SE et MAC

Ce manuel d’installation et d’utilisation CLUB MPIX-355 6 / 32 Manuel d’installation et d’utilisation CLUB MPiX est livré complet et testé : toute intervention technique consistant à ouvrir le produit, ou à changer le disque dur interne entraînera systématiquement l’annulation de la garantie contractuelle sur le produit.

Lorsque l’installation de pilotes est nécessaire pour pouvoir utiliser CLUB MPiX, vous devez réaliser l’installation des pilotes avant de connecter physiquement CLUB MPiX en USB à l’ordinateur.

Si vous disposez d’un accès Internet, nous vous invitons à consulter notre site www.storex.eu afin de rechercher d’éventuelles modifications à ce manuel ou de nouveaux pilotes de périphérique pour CLUB MPiX.

Connecté en USB, CLUB MPiX est compatible avec les normes USB 2.0 et USB 1.1. Cependant les performances jusqu’à 480 Mbits/sec ne seront possibles que si CLUB MPiX est connecté à une interface USB 2.0, sinon les performances seront de 12 Mbits/sec en USB 1.1 au maximum.

Avant de contacter notre support technique, nous vous invitons à consulter les « Questions fréquemment posées » (F.A.Q) sur notre site Internet, car peut-être votre demande y est-elle déjà référencée.

De même, avant de retourner le produit en magasin pour réparation, nous vous incitons à contacter notre support technique pour diagnostiquer votre problème : de nombreux retours de produits sans panne réelle sont fréquemment constatés à notre Service Après Vente : (0.337 € TTC / mn) du lundi au vendredi de 10H30 à 12H00 et de 14H00 à 17H00

support@storex.eu CLUB MPIX-355 7 / 32 Manuel d’installation et d’utilisation

3. INSTALLATION avec WINDOWS 98/SE

Vous devez, avant de connecter le disque, installer les pilotes, à l’aide du programme fourni sur le CD-ROM ou sur notre site Internet. 1 – Cliquez sur « Install Driver » Installer le pilote 2 – Une fois l’installation terminée, la fenêtre suivante apparaît, cliquez sur OK 3 – Branchez votre CLUB MPiX Lors de la connexion en USB, plusieurs fenêtres apparaîtront comme celles-ci : puis le disque sera visible comme un disque classique : CLUB MPIX-355 8 / 32 Manuel d’installation et d’utilisation ou bien dans le gestionnaire de périphériques : CLUB MPIX-355 9 / 32 Manuel d’installation et d’utilisation

4. INSTALLATION avec WINDOWS ME/2000/XP

En USB, CLUB MPiX est reconnu d’emblée sans aucune installation. Pour vérifier la bonne installation automatique, si vous allez dans [Poste de Travail], <clic droit>, [Gérer], à la rubrique [Gestionnaire de périphérique], en demandant l’affichage des [Périphériques par connexion], vous obtiendrez : Si le message suivant apparaît : Il indique simplement que votre CLUB MPiX, au format USB 2.0, est connecté à une interface USB 1.1, ce qui réduit ses performances (d’un facteur 10 environ) mais n’altère en rien son fonctionnement, ni l’intégrité des données. Vous pouvez donc fermer la fenêtre en cliquant sur la croix (ou sur [Fermer]). CLUB MPIX-355 10 / 32 Manuel d’installation et d’utilisation

5. INSTALLATION avec MAC 8.6, 9.0 ou X.1

Initialiser le système sans connecter CLUB MPiX.

Installer le pilote fourni sur le CD-ROM d’installation, dans le répertoire [Mac OS], puis dans le sous-répertoire qui correspond à votre version de système d’exploitation.

Relancer le Mac, puis connectez CLUB MPiX, qui apparaîtra alors sur le bureau. MAC X.1 CLUB MPiX est reconnu d’emblée par le système d’exploitation, sans installation préalable de pilote spécifique. CLUB MPIX-355 11 / 32

6. INSTALLATION

« Cryptext » Manuel d’installation et d’utilisation

logiciel 6-1. INSTALLATION du logiciel « Cryptext »

1- Insérez le CD-ROM fourni puis cliquez sur “Install Cryptext” – Installer “Cryptext”

La fenêtre suivante doit apparaître : CLUB MPIX-355 12 / 32 Manuel d’installation et d’utilisation 2 – Cliquez sur « Setup » pour lancer l’installation La fenêtre suivante doit apparaître :

3 - Acceptez l’ « Accord de licence » en cliquant sur « Yes » - OUI

4 – L’installation démarre. Un fois celle-ci terminée, la fenêtre suivante doit apparaître : CLUB MPIX-355 13 / 32 Manuel d’installation et d’utilisation 6-2. UTILISATION du logiciel « Cryptext » Lorsque vous souhaitez encrypter ou décrypter un fichier, effectuez un clic droit sur votre souris et choisissez :

« Encrypt » pour encrypter un fichier « Decrypt » pour décrypter un fichier Lors de la première utilisation, choisissez un mot de passe afin de protéger votre dossier, celui-ci vous sera demandé à chaque décryptage de fichiers protégés. NOTE : Assurez vous de ne pas oublier votre mot de passe car le logiciel ne dispose pas d’une fonction de rappel du mot de passe. CLUB MPIX-355 14 / 32 Manuel d’installation et d’utilisation Interface sous Windows 98SE/ME. Cochez “Encrypt executable file » lorsque vous souhaiter crypter les documents exécutables. Interface sous Windows 2000/XP. Cochez “Encrypt executable file » lorsque vous souhaiter crypter les documents exécutables. CLUB MPIX-355 15 / 32 Manuel d’installation et d’utilisation

7. UTILISATION DU DISQUE DUR EXTERNE

7-1 Ports et touches

Connexion pour la sortie Vidéo / Audio Connexion en mode USB2 Commutateur pour passer en mode PLAY ou USB/OFF ON/OFF LED (indicateurs lumineux) Touches de navigation et Menu MARCHE/ARRET du boîtier ACCESS (Accès disque) / STANDBY (Etat de fonctionnement) / POWER (Allumage)

CLUB MPIX-355 Connexion à l’adaptateur secteur VOL +,— (pour augmenter ou diminuer le (Reculer / Avancer) ; volume); ( Lecture / Pause / Arrêt) Eteint le disque dur et rallume le disque dur (appuyez au moins 3 secondes Récepteur Infrarouge 16 / 32 Manuel d’installation et d’utilisation . VOL + : Un appui court augmente le son . VOL - : Un appui court vers le bas diminue le son. : Un appui court de la touche direction gauche choisit le titre précédent, maintenir appuyé 2 secondes pour une lecture accélérée vers l’arrière. : Un appui court de la touche direction droite choisi le titre suivant, un appui long au moins 2 secondes permet une lecture accélérée vers l’avant. : Touche de validation (Entrer), fonction Pause et Arrêt, un appui prolongé permet d’arrêter la lecture. Remarques : LED « ERR » : quand ce témoin lumineux s’allume il indique une erreur générale dans le fonctionnement du disque dur. Il est nécessaire de vérifier les branchements et la compatibilité des périphériques avec le Disque dur. 7-2 Télécommande - POWER : Allumage, marche / arrêt (cette touche n’arrête pas le disque dur, utiliser le bouton ON/OFF au dos de l’appareil) - Display : Affiche les informations sur les photos, Vidéo et MP3 - Photo duration : intervalle de transition - Photo transition : mode de transition - Photo Rotation : pour tourner l’image. - NUMBER : touches numéro 0-9 et +10 : touches de direction - VOL +/— : Augmenter / Diminuer le son - PLAY / ENTER : Lecture et Validation - PAUSE : Arrêt sur image - REW : lecture arrière rapide - SKIP — : média précédent - DIR : pointe directement sur le répertoire principal - MUTE : mode muet - SEARCH : rechercher une séquence - SETUP : Configuration CLUB MPIX-355 17 / 32 Manuel d’installation et d’utilisation - STOP : Arrêt / permet de basculer sur les autres partitions (préalablement créées) - FF : Lecture accélérée avant - SKIP + : média suivant 7–3 Comment brancher votre disque . Connexion à votre ordinateur Relier le disque et l’ordinateur avec le câble USB au travers des ports USB 2 et connecter l’alimentation secteur. Windows reconnaît automatiquement l’appareil comme un disque amovible système. Vous pouvez directement transférer des fichiers en provenance d’internet ou d’autres répertoires du / des disques de votre ordinateur. Remarques :

1. Système d’exploitation supporté ; Windows 98SE (installation de

pilote nécessaire) Windows XP / Windows ME/ Windows 2000

2. Il n’est pas conseillé de retirer le câble USB intempestivement.

CLUB MPIX-355 18 / 32 Manuel d’installation et d’utilisation 7-4 ATTENTION – PRÉCAUTION : Pour retirer le périphérique en toute sécurité, et s’assurer qu’aucune écriture tampon ne serait en attente (ce qui pourrait vous faire perdre des données, voir toute la partition), vous devez utiliser l’icône de suppression de périphérique suivant, avant de retirer le disque : puis valider le disque à déconnecter : Ceci fait vous pouvez, sans aucun risque, retirer le disque du port USB utilisé. CLUB MPIX-355 19 / 32 Manuel d’installation et d’utilisation 7-5 Connexion à votre téléviseur Munissez vous du câble de connexion audio/vidéo (composite + son stéréo) et de l’adaptateur Péritel Connectez le Club MPIX à votre TV comme sur le schéma ci-dessous ! Remarques : Utiliser l’adaptateur péritel si votre TV ne possède qu’une entrée Péritel. Assurez vous de brancher le câble vidéo sur la sortie AV du disque. Le mode lecture multimédia, fonctionne que si le commutateur arrière est basculé en mode « PLAY » (position centre). Le mode USB ne fonctionnera que si la position « USB » (gauche) est enclenchée. CLUB MPIX-355 20 / 32 Manuel d’installation et d’utilisation 8 REGARDER un FILM, des images et ECOUTER de la MUSIQUE 8-1 Réglage dans MENU Procéder à vos propres réglages avant l’utilisation de Club MPIX. Ces réglages seront gardés en mémoire et effacés si « RAZ » est activé dans le menu.

1. appuyez sur la touche «SETUP » de la télécommande pour entrer

2. utilisez les touches directionnelles

la touche « ENTER » pour sélectionner et valider avec

3. appuyez de nouveau sur les touches « EXIT » ou « SETUP » pour sortir du

Menu de réglage. CLUB MPIX-355 21 / 32 Manuel d’installation et d’utilisation 8-2 Lecture d’un media

1. Le Club MPIX affiche automatiquement tous les répertoires existants :

2. Sélectionner les répertoires et fichiers avec les touches de direction et

valider la sélection en appuyant sur « ENTER »

3. STOP / Changer de partition du disque.

Appuyer sur la touche « STOP » de la télécommande ou du disque pour retourner au « MENU PRINCIPAL ». Puis presser de nouveau « STOP » pour retourner au répertoire racine, si le disque possède plusieurs partitions, appuyer de nouveau sur « STOP » pour changer de partition. Remarque : Dans le menu « AFFICHAGE MENU », vous avez le choix entre deux options : « PAR DOSSIERS » et « PAR FICHIERS ». De votre choix dépendra la façon selon laquelle les fichiers seront affichés à l’écran. « PAR DOSSIERS » préserve l’arborescence des dossiers telle que vous l’avez créé sur le disque. « PAR FICHIERS » réorganise virtuellement cette arborescence pour ne faire apparaître plus que 5 dossiers : « RACINE » (les fichiers dans le dossier racine du disque), « MUSIQUE » (tous les fichiers MP3/WMA), « IMAGE » (tous les fichiers JPEG), « FILM » (tous les fichiers AVI, MPG, VCD, VOB, …) et « FICHIER » (tous les autres types de fichier). 8-3 Les touches utiles Pendant la lecture d’un média, différentes fonctions sont accessibles à travers l’utilisation des touches suivantes de votre télécommande : : un appui court sur permet de passer au média suivant. Et un appui court sur revenir sur le média précédent. permet de

1. SKIP+

2. Lecture Accélérée : un appui prolongé (3 secondes de « FF » ou

permet d’ajuster la vitesse de l’accélération : x2, x4, x6, x8. Appuyer de nouveau sur « PLAY » pour revenir à la lecture normale. Les touches « REW » et appuyées longuement entraînent une lecture accélérée en arrière avec la possibilité d’ajuster la vitesse comme précédemment. CLUB MPIX-355 22 / 32 Manuel d’installation et d’utilisation

3. PAUSE : cette touche permet de faire un arrêt sur image, appuyer de

nouveau sur « PLAY » pour revenir en lecture normale.

4. MUTE : appuyer sur cette touche pour couper le son et appuyer de

nouveau pour activer le son.

5. Touches à numéro : la combinaison de chiffres tapés vous permet

de sélectionner directement votre programme favori

SEARCH : rechercher un média avec cette touche ; entrer une durée avec les touches numériques va permettre de lire ce média à une séquence donnée après validation avec la touche « ENTER » CLUB MPIX-355 23 / 32 Manuel d’installation et d’utilisation 9 Dépannage Symptômes Raisons possibles Solutions Le disque ne s’allume pas Le câble d’alimentation est abîmé Vérifier que le câble d’alimentation est branché correctement Le disque est sous tension mais ne fonctionne pas correctement Redémarrer l’appareil Rebrancher l’adaptateur secteur Mauvais branchements Rebrancher votre appareil comme indiqué sur le manuel Mauvais réglage du système d’affichage de la

Sélectionner le bon format d’affichage, le plus souvent c’est le format Vidéo ou AV ou EXT Le câble vidéo n’est pas branché correctement Rebrancher le câble vidéo correctement Absence d’image Remarque : Opérer une défragmentation du disque dur est conseillé après de nombreux transferts de fichiers. Assurez vous qu’il n’y aucun programme en marche pendant la défragmentation par les utilitaires de Windows. Si vous trouvez des noms de fichier ou de dossier qui n’ont jamais été créés, cela veut dire que l’unité FAT est corrompue. Ceci est causé par l’arrêt soudain du disque pendant la lecture ou l’écriture vers votre ordinateur. Utilisez la fonction vérification des erreurs ou vérification du disque de l’utilitaire Windows, puis une réparation. CLUB MPIX-355 24 / 32 Manuel d’installation et d’utilisation Symptômes Raisons possibles Solutions Pas de son Le câble audio n’est pas connecté correctement Vérifier que le câble audio est branché correctement Mauvais réglage du format TV : NTSC, PAL… Mettre hors tension d’abord, puis sélectionner le bon format d’affichage sur la TV Le média source est de mauvaise qualité Choisir un média de bonne qualité Le disque dur n’a pas été formaté Formater le disque dur en FAT 32 La batterie est faible ou vide Changer une nouvelle batterie en s’assurant de sa bonne référence : CR-2025, 3 Volt Mauvaise installation de la batterie Installer correctement la batterie en faisant attention à la position des bornes comme indiquée Mauvaise positionnement ; n’est pas en face du capteur IR Ne pas dépasser la distance maximale d’utilisation de 7 m et rester dans l’angle de 60° de la couverture du signal IR Mauvaise qualité d’affichage de l’image Icônes USB ou volume du disque n’apparaissent pas sur le PC

télécommande ne fonctionne pas Dysfonctionnement lié à un environnement perturbant CLUB MPIX-355 25 / 32 Enlever l’obstacle Manuel d’installation et d’utilisation

10. CARACTÉRISTIQUES

Systèmes d’exploitation compatibles Windows 98 SE, Windows ME, Windows 2000, Windows XP, Mac OS 8.6, 9.x ou ultérieur (USB) Alimentation électrique Transformateur électrique 110/220 volts 5v / 12v 2A Capacités / disque dur 3.5 " 120 / 160 / 250 / 300 / 400 / 500 Go ou plus Formats vidéo supportés Vert : CLUB MPiX® connecté Températures d’utilisation 0°C ~ + 50°C Taux de transfert théorique Températures de stockage -20°C ~ +80°C Certifications

FCC, CE, MIC

Garantie 1 an, selon les conditions générales CLUB MPIX-355 Orange : transfert de données en cours Manuel d’installation et d’utilisation Votre CLUB MPiX a une garantie limitée d’un an. STOREX garantit votre CLUB MPiX contre tout défaut de fabrication ou d’assemblage. Cette garantie ne s’applique qu’au premier achat d’un CLUB MPiX par l’utilisateur final, et n’est pas transférable si l’unité est revendue. Cette garantie ne couvre pas les incompatibilités détectées par l’utilisateur final en dehors des préconisations sur l’emballage, ou toute incompatibilité générée avec un autre matériel ou logiciel sur l’ordinateur où est connecté CLUB MPiX. Une preuve d’achat doit être fournie à nos services pour mettre en oeuvre la garantie auprès de STOREX. STOREX appose en dessous du disque une étiquette de garantie pour témoigner d’une tentative d’ouverture du boîtier. Si ce scellé de garantie est rompu, votre disque CLUB n’est plus garanti. La garantie ne peut pas s’exercer sur les pannes ou défauts dus à une utilisation non conforme aux recommandations contenues dans cette notice, négligence, transformation, mauvaise installation ou manutention, réparation ou modification non autorisée par STOREX, test inapproprié, accident ou facteur externe comme par exemple, sans s’y limiter, une chaleur ou une humidité excessive, une panne de courant, ou une installation ou désinstallation incorrecte de CLUB MPiX. La seule obligation contractuelle de STOREX consiste en la réparation ou le remplacement du produit défectueux. En aucun cas STOREX ne peut être tenu responsable des pertes données,

ses conséquences, consécutives à un défaut de fonctionnement ou à une panne du produit. En tout état de cause, la responsabilité financière de STOREX ne pourra pas être engagée pour un montant supérieur à la valeur d'acquisition du produit par le client final. La présente garantie de votre CLUB MPiX est ainsi définie dans ce document et ne pourra pas être modifiée, diminuée ou élargie sans accord écrit de STOREX, et STOREX ne pourra pas être tenu responsable de tout conseil technique ou service fourni en relation avec votre CLUB MPiX. Vous n’êtes pas cessionnaire de la présente garantie. Cette garantie ne couvre uniquement que votre CLUB MPiX, et elle est régie par le droit français. CLUB MPIX-355 27 / 32 Manuel d’installation et d’utilisation Remarque : STOREX™ se réserve le droit de modifier sans préavis le manuel d’utilisation en fonction des évolutions du produit. Retrouvez la dernière version du manuel sur notre site Web : http://www.storex.eu

12. ENREGISTREMENT de la GARANTIE

Nous vous invitons à enregistrer la garantie de votre CLUB MPiX sur notre site Web à l’adresse : http://garantie.storex.eu En cas de panne, veuillez contacter votre revendeur pour réparer votre CLUB MPiX sous garantie, ou sinon veuillez adresser votre demande par courrier électronique à l’adresse support@storex.eu ou au téléphone au 08 92 68 13 88 (0.337 € TTC / mn) du lundi au vendredi de 10H30 à 12H00 et de 14H00 à 17H00 CLUB MPIX-355 28 / 32 Manuel d’installation et d’utilisation Remarques importantes : Ne pas jeter en fin de vie mais ramener le produit au distributeur ou à votre revendeur pour recyclage. CLUB MPIX-355 29 / 32 Manuel d’installation et d’utilisation Notes : CLUB MPIX-355 30 / 32 Manuel d’installation et d’utilisation 31 / 32 Manuel d’installation et d’utilisation est un produit de la gamme www.storex.eu © STOREX –2007 Toutes les marques citées sont déposées par leurs propriétaires respectifs. CLUB MPIX-355 32 / 32 1 – Haga clic en « Install Driver » (Instalar controlador)

6. « Cryptext » software INSTALLATION and Using

instructions 6-1. « Cryptext » software installation « Encrypt » to encrypt a file « Decrypt » to decrypt a file Press the « VGA » key of your remote control
