| Marque | BEHRINGER |
| Modèle | FBQ1502 |
| Catégorie | Égaliseur graphique |
| Type d'égaliseur | Analogique 15 bandes, 2/3 octave |
| Plage de fréquences | 20 Hz – 16 kHz (15 bandes ISO) |
| Plage de réglage | ±6 dB ou ±12 dB (commutable) |
| Filtre coupe-bas (Low Cut) | 25 Hz, activable par touche |
| Système FBQ Feedback Detection | Oui (LED sur faders pour identification des larsens) |
| Entrées audio | XLR et jack 6,35 mm symétriques (servo) |
| Sorties audio | XLR et jack 6,35 mm symétriques |
| Sortie subwoofer | XLR symétrique (fréquence de coupure réglable 30-200 Hz) |
| Impédance d'entrée | 40 kΩ (symétrique et asymétrique) |
| Niveau d'entrée max. | +21 dBu |
| Rapport signal/bruit | >94 dB (22 Hz – 22 kHz, à +4 dBu) |
| Distorsion (THD) | 0,006 % typ. (à +4 dBu, 1 kHz) |
| Alimentation | 100-120 V~ / 200-240 V~, 50-60 Hz (sélectionnable) |
| Consommation | 22 W |
| Fusible | T 630 mA H (100-120 V) / T 315 mA H (200-240 V) |
| Dimensions (H × L × P) | 44,5 × 482,6 × 215 mm (1,75" × 19" × 8,38") |
| Poids | 2,15 kg (4,74 lbs) |
| Montage en rack | 1U (unité de hauteur) – vis M6, 10 cm d'espace arrière |
| Nettoyage | Avec un chiffon sec |

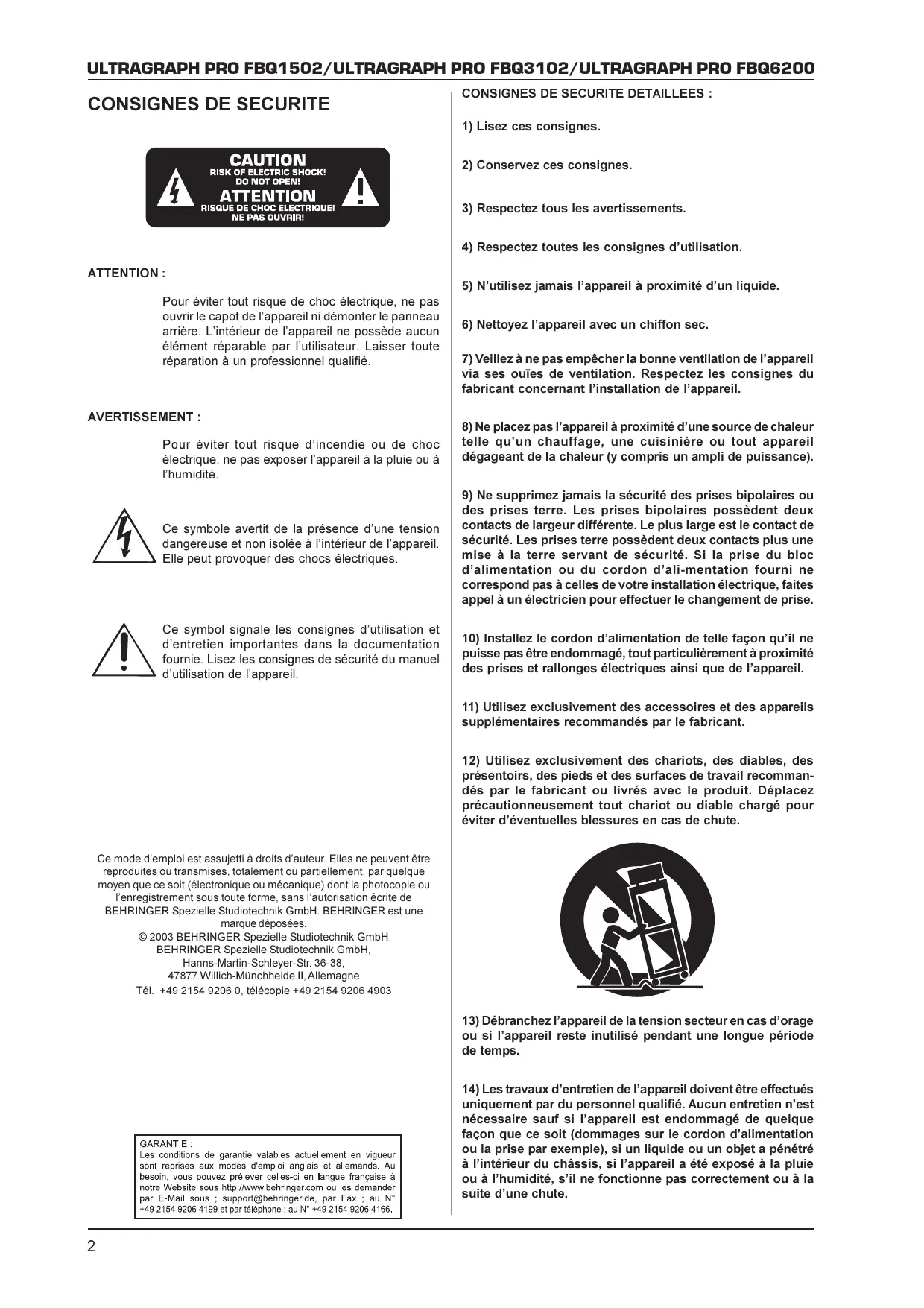

| Sécurité | Ne pas ouvrir ni exposer à l'humidité ; utiliser une prise avec terre |
| Garantie | 14 jours pour enregistrer la carte ; réserver aux professionnels |
FOIRE AUX QUESTIONS - FBQ1502 BEHRINGER
Comment utiliser le système FBQ anti-larsens sur le FBQ1502 ?
Appuyez sur la touche FBQ. Les LED des faders s'affaiblissent. Augmentez le volume des retours jusqu'à l'apparition d'un larsen : la LED du fader correspondant devient très lumineuse. Baissez alors ce fader jusqu'à ce que le larsen disparaisse. Répétez pour chaque fréquence d'accrochage.
Quelle est la différence entre les plages ±6 dB et ±12 dB ?
La plage ±6 dB offre une gradation plus fine pour des corrections subtiles, tandis que la plage ±12 dB permet des réglages plus extrêmes. Utilisez la touche RANGE pour basculer entre les deux.

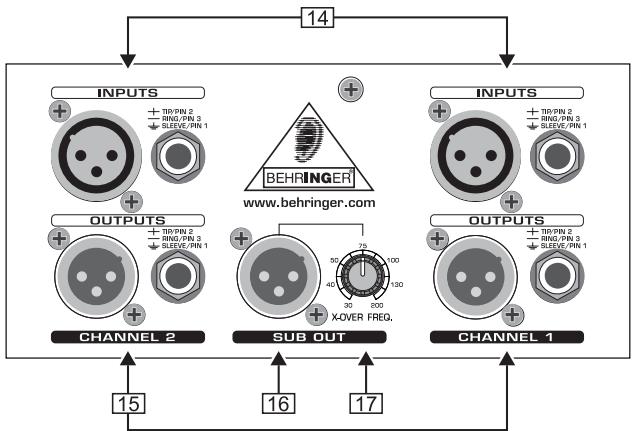

Comment connecter un subwoofer au FBQ1502 ?
Utilisez la sortie SUB OUT (XLR symétrique). Réglez la fréquence de coupure avec le potentiomètre X-OVER FREQ (30-200 Hz) pour limiter les fréquences aiguës envoyées au subwoofer.
Le FBQ1502 accepte-t-il des câbles asymétriques ?

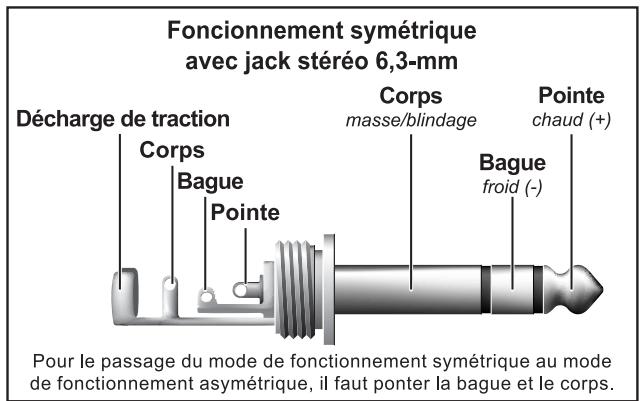

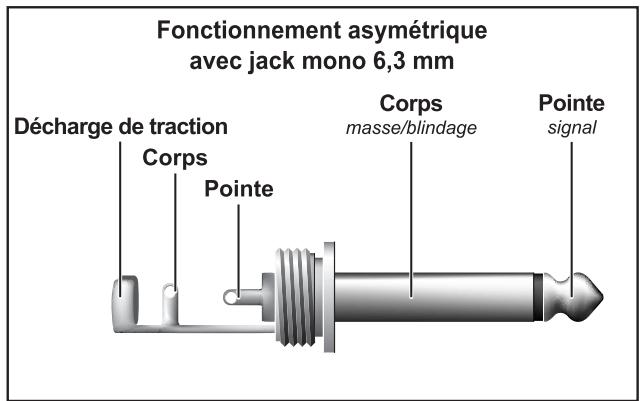

Oui, les entrées/sorties sont servo-symétriques. Pour une connexion asymétrique, utilisez un jack mono (TS) ou un XLR avec les broches 1 et 3 reliées. Le niveau sera automatiquement adapté (correction de 6 dB).
Comment installer le FBQ1502 dans un rack ?
L'appareil occupe 1U. Utilisez des vis et écrous M6. Laissez au moins 10 cm d'espace à l'arrière pour les câbles. Assurez une ventilation suffisante ; ne le placez pas au-dessus d'un ampli de puissance.
Que faire en cas de fusible grillé ?

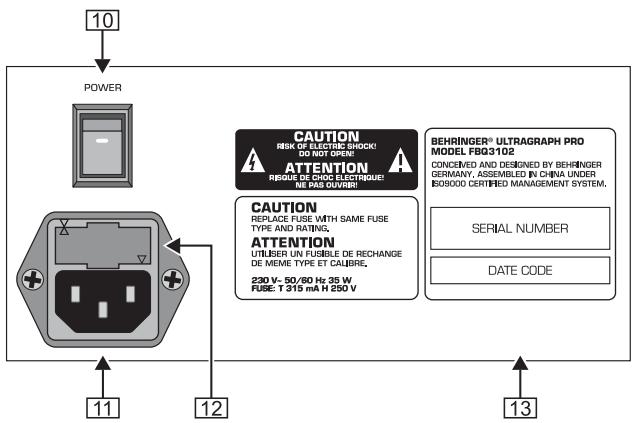

Débranchez l'appareil. Ouvrez le porte-fusible sur le panneau arrière et remplacez le fusible par un de même type : T 630 mA H pour 100-120 V, T 315 mA H pour 200-240 V. Consultez les caractéristiques techniques pour confirmer.
Comment éviter la saturation (clipping) ?

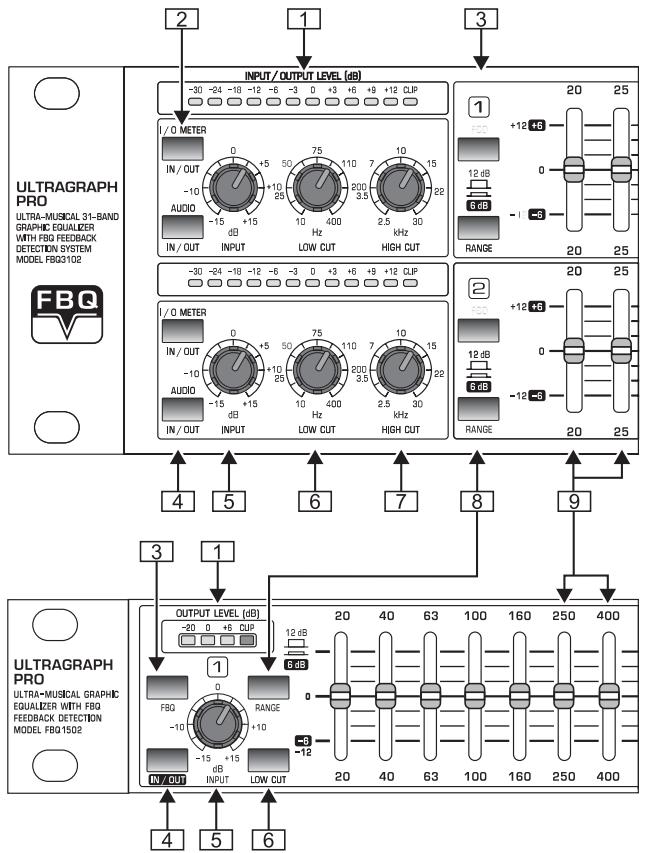

Surveillez l'afficheur de niveau à LED (4 segments : -20, 0, +6 dB, CLIP). Si la LED CLIP s'allume, réduisez le niveau d'entrée avec le potentiomètre INPUT. Évitez d'amplifier excessivement plusieurs bandes de fréquences.
Le FBQ1502 dispose-t-il d'un filtre coupe-haut ?
Non, contrairement aux modèles FBQ3102 et FBQ6200, le FBQ1502 n'a pas de filtre coupe-haut. Il possède uniquement un filtre coupe-bas activable à 25 Hz.
Comment nettoyer l'égaliseur ?
Utilisez un chiffon sec et doux. Ne jamais utiliser de liquides ou de produits abrasifs. Assurez-vous que l'appareil est débranché avant le nettoyage.
Quelle est la fréquence du filtre coupe-bas et comment l'activer ?
Le filtre coupe-bas est fixe à 25 Hz avec une pente de 12 dB/octave. Appuyez sur la touche LOW CUT en face avant pour l'activer. Il atténue les fréquences inférieures à 25 Hz.
