Type de produit	Égaliseur graphique
Marque	BEHRINGER
Modèle	EQ700
Catégorie	Pédale d'effet
Nombre de bandes	7
Plage de fréquences	100 Hz - 6,4 kHz
Amplification/Atténuation max	±15 dB par bande
Contrôle du niveau	Fader LEVEL
Commutateur	Activation/désactivation au pied
LED	Témoin d'activité et d'état de pile
Entrée	Jack asymétrique 6,3 mm, impédance 500 kΩ
Sortie	Jack asymétrique 6,3 mm, impédance 1 kΩ
Alimentation	9 V DC, 100 mA (bloc secteur non inclus)
Connexion alimentation	DC IN 2 mm, centre négatif
Pile	9 V type 6LR61
Consommation électrique	30 mA
Dimensions (H x L x P)	54 x 70 x 123 mm
Poids	0,33 kg
Compartiment pile	Sous le capot
Numéro de série	Sur la base
Garantie	Consultez le site behringer.com
Consignes de sécurité	Éviter liquides et sources de chaleur ; utiliser accessoires autorisés ; confier maintenance au personnel technique
Entretien	Nettoyer avec un chiffon sec
Fonctions principales	Égalisation graphique 7 bandes, contrôle de niveau, effet bypassable

FOIRE AUX QUESTIONS - EQ700 BEHRINGER

Comment alimenter l'EQ700 BEHRINGER ?

Vous pouvez utiliser une pile 9 V type 6LR61 ou un bloc d'alimentation 9 V DC 100 mA (non inclus) avec connecteur DC 2 mm centre négatif. Branchez le bloc sur le connecteur DC IN. L'appareil s'allume automatiquement lorsqu'un jack est inséré dans l'entrée IN.

Comment installer la pile dans l'EQ700 ?

Le compartiment pile se trouve sous le capot de la pédale. Appuyez sur les axes de la charnière avec un stylo-bille pour libérer le capot. Retirez-le délicatement, insérez une pile 9 V type 6LR61 en respectant la polarité, puis remettez le capot.

Quand faut-il remplacer la pile ?

La LED située sur le dessus de la pédale sert de témoin d'état de pile. Si elle s'éteint ou faiblit, remplacez la pile. Pour prolonger la durée de vie, débranchez le jack d'entrée lorsque vous n'utilisez pas l'appareil.

Quelles sont les fréquences d'égalisation de l'EQ700 ?

L'EQ700 dispose de 7 bandes de fréquences couvrant de 100 Hz à 6,4 kHz. Chaque bande peut être amplifiée ou atténuée jusqu'à ±15 dB à l'aide des faders.

Comment utiliser l'égaliseur EQ700 ?

Branchez votre instrument sur l'entrée IN et reliez la sortie OUT à votre ampli. Utilisez les faders des 7 bandes pour régler le niveau de chaque fréquence. Le fader LEVEL contrôle le volume global. Appuyez sur le commutateur au pied pour activer/désactiver l'effet.

Puis-je utiliser un bloc secteur avec l'EQ700 ?

Oui, vous pouvez utiliser un bloc d'alimentation 9 V DC 100 mA régulé avec connecteur 2 mm centre négatif. BEHRINGER propose différents modèles selon votre région (PSU-SB-EU, PSU-SB-UL, etc.). Assurez-vous d'utiliser un bloc compatible.

Que faire si l'EQ700 ne s'allume pas ?

Vérifiez que la pile est bien installée et fonctionnelle, ou que le bloc secteur est branché. Assurez-vous qu'un jack est bien enfiché dans l'entrée IN (l'appareil s'allume automatiquement). Si le problème persiste, contactez le service technique BEHRINGER.

Comment nettoyer l'EQ700 ?

Utilisez un chiffon sec et doux pour nettoyer le boîtier. Évitez les liquides et les produits abrasifs. Ne nettoyez jamais l'intérieur de l'appareil. Pour toute maintenance, adressez-vous à un technicien agréé.

L'EQ700 est-il adapté à une guitare basse ?

Oui, l'EQ700 peut être utilisé avec une guitare basse. Sa plage de fréquences de 100 Hz à 6,4 kHz couvre les fondamentales et les harmoniques de la basse. Le niveau d'entrée est compatible avec les signaux de basse.

Où se trouve le numéro de série de l'EQ700 ?

Le numéro de série est gravé sur la base de la pédale. Il vous sera utile pour le support technique ou la garantie.

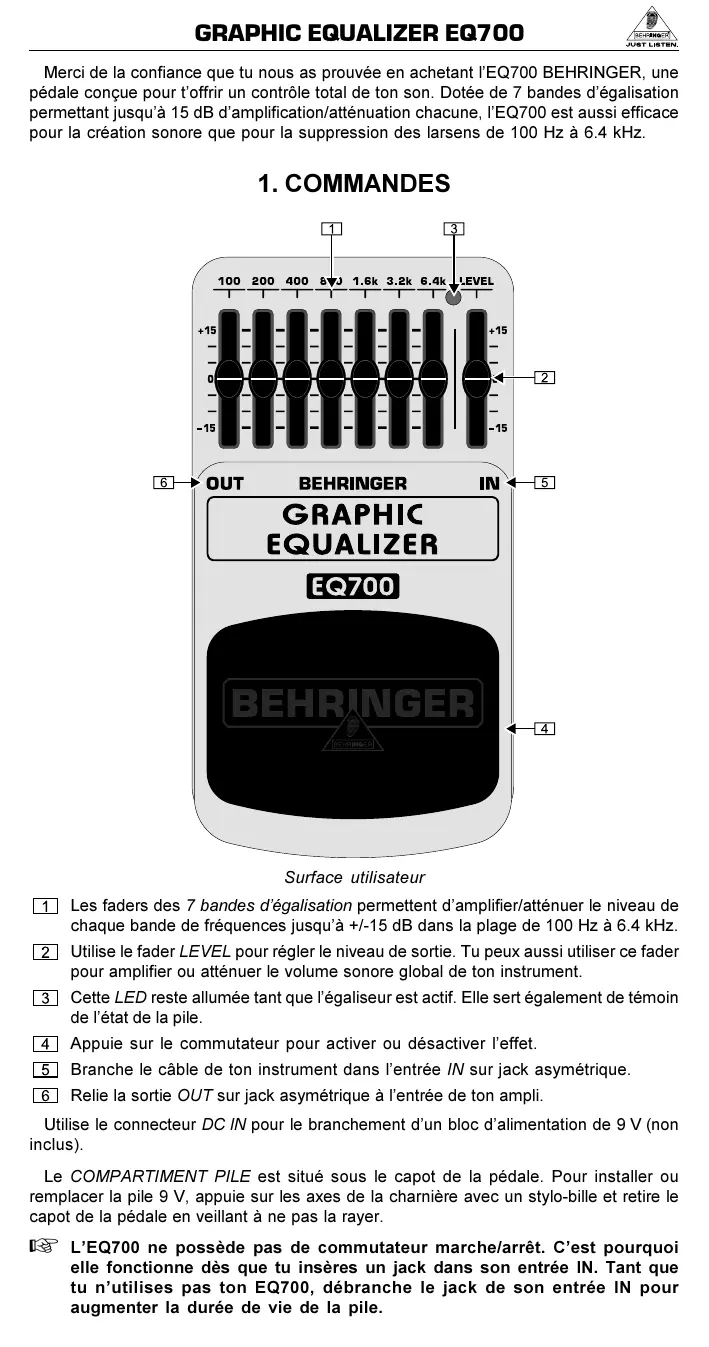

MODE D'EMPLOI EQ700 BEHRINGER

Merci de la confiance que tu nous as prouvée en achetant l'EQ700 BEHRINGER, une pédale conçue pour t'offrir un contrôle total de ton son. Dotée de 7 bandes d'égalisation permettant jusqu'à 15 dB d'amplification/atténuation chacune, l'EQ700 est aussi efficace pour la création sonore que pour la suppression des larsens de 100 Hz à 6.4 kHz.

1. Commandes

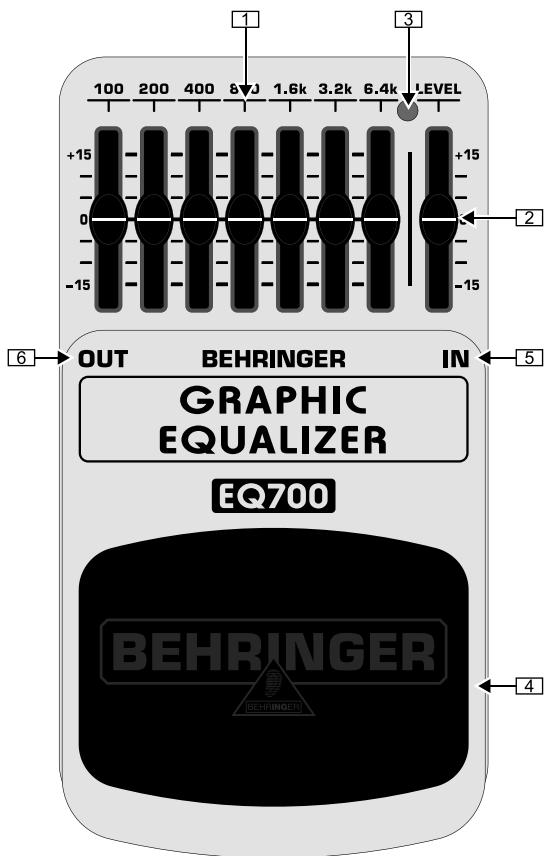

Surface utilisateur

1 Les faders des 7 bandes d'égalisation permettent d'amplifier/atténuer le niveau de chaque bande de fréquences jusqu'à +/-15 dB dans la plage de 100 Hz à 6.4 kHz. 2 Utilise le fader LEVEL pour régler le niveau de sortie. Tu peux aussi utiliser ce fader pour amplifier ou atténuer le volume sonore global de ton instrument. 3 Cette LED reste allumée tant que l'égaliseur est actif. Elle sert également de témoin de l'état de la pile. 4 Appuie sur le commutateur pour activer ou désactiver l'effet. 5 Branche le câble de ton instrument dans l'entrée IN sur jack asymétrique. 6 Relie la sortie OUT sur jack asymétrique à l'entrée de ton ampli.

Utilise le connecteur DC IN pour le branchement d'un bloc d'alimentation de 9 V (non inclus).

Le COMPARTIMENT PILE est situé sous le capot de la pédale. Pour installer ou remplaçer la pile 9 V, appuie sur les axes de la charnière avec un stylo-bille et retire le capot de la pédale en veillant à ne pas la rayer.

L'EQ700 ne possède pas de commutateur marche/arrêt. C'est pourquoi elle fonctionne dès que tu insères un jack dans son entrée IN. Tant que tu n'utilises pas ton EQ700, débranche le jack de son entrée IN pour augmenter la durée de vie de la pile.

Le NUMERO DE SERIE est situé sur la base de la pédale.

2. Garantie

Nos conditions de garantie sont disponibles sur le site http://www.behringer.com.

3. Specifications

In (entrée)
Connecteur	Jack asymétrique de 6.3 mm
Impédance	500 kΩ
Out (sortie)
Connecteur	Jack asymétrique de 6.3 mm
Impédance	1 kΩ
Bloc d'alimentation	9 V, 100 mA DC régulé
	Alim. PSU-SB-CN BEHRINGER 220 VAC (Chine)
	Alim. PSU-SB-EU BEHRINGER 230 VAC (Europe)
	Alim. PSU-SB-JP BEHRINGER 100 VAC (Japon)
	Alim. PSU-SB-SAA BEHRINGER 240 VAC (Australie)
	Alim. PSU-SB-UK BEHRINGER 240 VAC (Royaume-Uni)
	Alim. PSU-SB-UL BEHRINGER 120 VAC (Etats-Unis)
Connecteur d'alimentation	Connecteur DC de 2 mm, centre négatif
Pile	9 V type 6LR61
Consommation électrique	30 mA
Dimensions (H x L x P)	Approx. 54 mm (2 1/8") x 70 mm (2 3/4") x 123 mm (4 4/5")
Poids	Approx. 0.33 kg (0.73 lbs)

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications nécessaires peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques et la configuration physique des produits peuvent différer des spécifications et illustrations représentées dans ce manuel.

4. Consignes de sécurité

Ne pas utiliser ni installer à proximité de liquides ou de sources de chaleur. Utiliser exclusivement les accessoires autorisés. Ne pas réaliser de maintenance soi-même sur le produit. Contacter notre personnel technique pour tout service ou réparation, particulièrement si le cordon ou le connecteur du bloc d'alimentation est endommagé.
