Type de produit	Enceinte active
Marque	BEHRINGER
Modèle	E1220A
Catégorie	Enceinte active 2 voies
Dimensions (H x L x P)	Environ 400 × 410 × 585 mm
Poids	Environ 22,3 kg
Tension secteur / fréquence	100-120 V~ 50/60 Hz ou 220-230 V~ 50/60 Hz
Consommation électrique max.	400 W
Bande passante	60 Hz à 20 kHz
Puissance crête	320 W @ 8 Ω
Pression acoustique max. (SPL)	124 dB @ 1 m
Fréquence de coupure du filtre actif	2,2 kHz (12 dB/octave)
Entrées	XLR symétrique (servo-symétrique) et Jack 6,3 mm symétrique
Sortie LINK OUTPUT	XLR symétrique (parallèle à l'entrée)
Sensibilité d'entrée	-40 à +4 dBu
Impédance d'entrée	24 kΩ
Égaliseur - Aigus (HIGH)	Fréquence 12 kHz, gain ±15 dB
Égaliseur - Graves (LOW)	Réglable via potentiomètre (niveau des graves)
Protection haut-parleur	Limiteur optique, égaliseur dynamique commandé par processeur
Fusible (100-120 V)	T5,0 AH 250 V
Fusible (220-230 V)	T2,5 AH 250 V
Connecteur secteur	Embase IEC standard
Nettoyage	Avec un chiffon sec, ne pas utiliser de liquide
Température de stockage / utilisation	Non spécifié dans la notice, estimation : 0°C à 40°C
Garantie	1 an pour défauts matériels ou de fabrication (sous réserve d'enregistrement)

FOIRE AUX QUESTIONS - E1220A BEHRINGER

Quelle est la puissance de l'enceinte BEHRINGER E1220A ?

L'enceinte délivre une puissance crête de 320 W sous 8 ohms, avec une consommation électrique maximale de 400 W.

Quels câbles utiliser pour connecter l'enceinte à une console ?

Utilisez des câbles symétriques avec connecteurs XLR ou jack 6,3 mm pour réduire le bruit. Les entrées XLR et jack sont symétriques.

Comment régler le volume et éviter la saturation ?

Placez le potentiomètre LEVEL sur la position minimale avant d'allumer l'enceinte. Augmentez progressivement le volume. Si la LED CLIP s'allume, réduisez le niveau jusqu'à ce qu'elle s'éteigne.

L'enceinte a-t-elle une protection intégrée ?

Oui, elle dispose d'un limiteur optique et d'un égaliseur dynamique commandé par processeur pour protéger les haut-parleurs.

Puis-je utiliser l'enceinte en retour de scène ?

Oui, le châssis permet une utilisation horizontale en retour de scène. Placez-la sur un sol stable et plat.

Comment brancher plusieurs enceintes E1220A ensemble ?

Utilisez la sortie LINK OUTPUT (XLR) pour connecter l'enceinte suivante. Le signal de sortie est identique à l'entrée.

Quel est le type de fusible et comment le changer ?

Le fusible se trouve dans le porte-fusible près de l'embase secteur. Pour 100-120 V, utiliser un fusible T5,0 AH 250 V ; pour 220-230 V, un T2,5 AH 250 V. Toujours remplacer par un fusible de même type.

Comment nettoyer l'enceinte ?

Nettoyez avec un chiffon sec uniquement. N'utilisez pas de liquides ni de produits abrasifs.

Dois-je enregistrer mon produit pour la garantie ?

Il est recommandé d'enregistrer votre BEHRINGER E1220A sur le site www.behringer.com pour faciliter la prise en charge sous garantie.

Quelles sont les précautions de sécurité importantes ?

Assurez une ventilation suffisante, ne placez pas l'enceinte sur des surfaces instables, utilisez une prise avec mise à la terre, et ne l'exposez pas à la pluie ou à l'humidité. Les niveaux sonores peuvent dépasser 90 dB, donc protégez votre audition.

MODE D'EMPLOI E1220A BEHRINGER

Manuel d'utilisation

A50-71520-00001

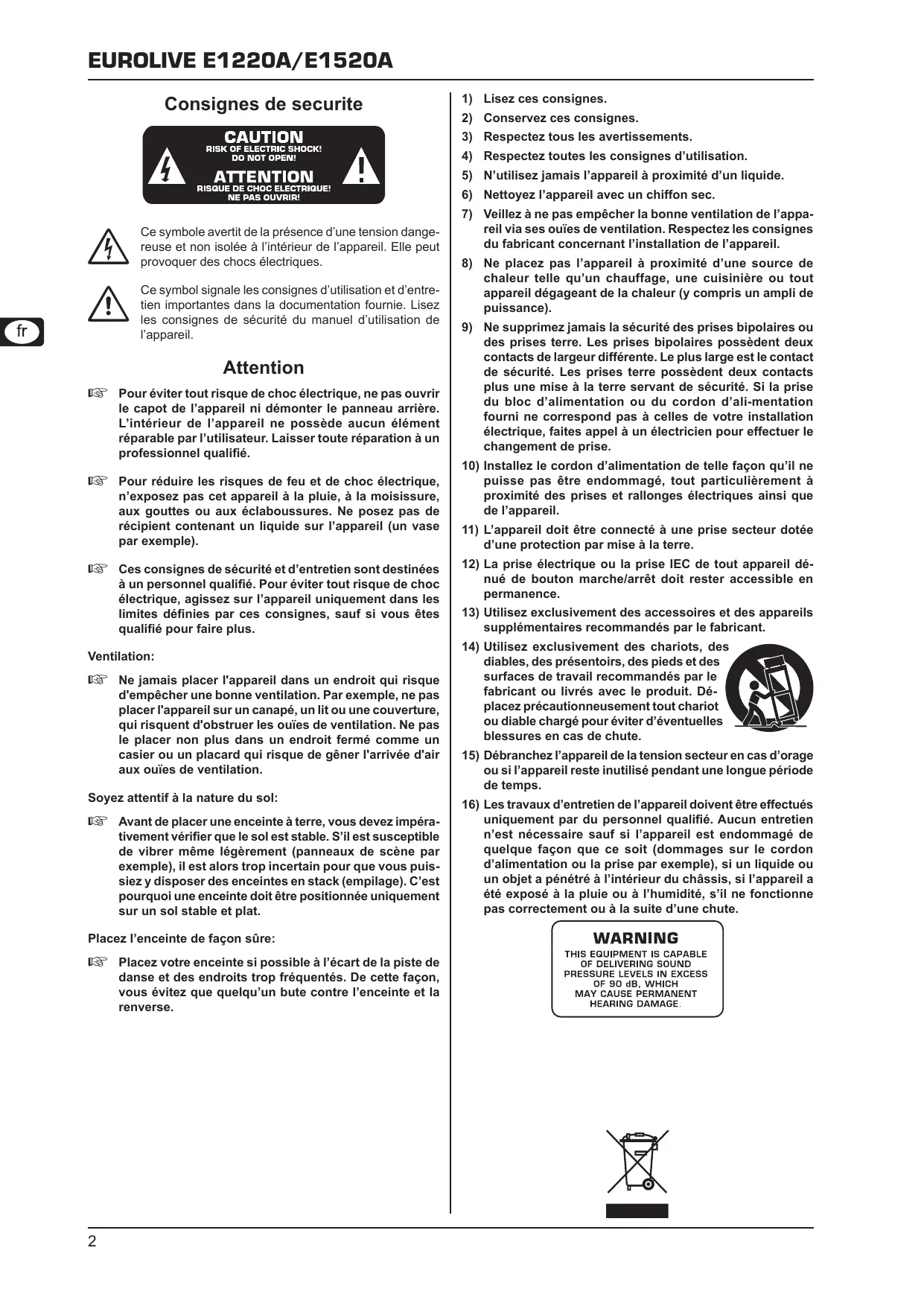

Consignes de sécurité

Ce symbole avertit de la présence d'une tension dangereuse et non isolée à l'intérieur de l'appareil. Elle peut provoquer des chocs électriques.

Ce symbole signale les consignes d'utilisation et d'entretien importantes dans la documentation fournie. Lisez les consignes de sécurité du manuel d'utilisation de l'appareil.

Attention

Pour éviter tout risque de choc électrique, ne pas ouvrir le capot de l'appareil ni démonter le panneau arrière. L'intérieur de l'appareil ne possède aucun élément réparable par l'utilisateur. Laisser toute réparation à un professionnel qualifié. Pour réduire les risques de feu et de choc électrique, n'exposez pas cet appareil à la pluie, à la moisissure, aux gouttes ou aux éclaboussures. Ne posez pas de récipient contenant un liquide sur l'appareil (un vase par exemple). Ces consignes de sécurité et d'entretien sont destinées à un personnel qualifié. Pour éviter tout risque de choc électrique, agissez sur l'appareil uniquement dans les limites définies par ces consignes, sauf si vous êtes qualifié pour faire plus.

Ventilation:

Ne jamais placer l'appareil dans un endroit qui risque d'empêcher une bonne ventilation. Par exemple, ne pas placer l'appareil sur un canapé, un lit ou une couverture, qui risquent d'obstruer les ouïes de ventilation. Ne pas le placer non plus dans un endroit fermé comme un casier ou un placard qui risque de générer l'arrivée d'air aux ouïes de ventilation.

Soyez attentif à la nature du sol:

Avant de placer une enceinte à terre, vous devez impérativement vérifier que le sol est stable. S'il est susceptible de vibrer même légèrement (panneaux de scène par exemple), il est alors trop incertain pour que vous puissiez y disposer des enceintes en stack (empilage). C'est pourquoi une enceinte doit être positionnée uniquement sur un sol stable et plat.

Placez l'enceinte de façon sûre:

Placez votre enceinte si possible à l'écart de la piste de danse et des endroits trop fréquentés. De cette façon, vous évitez que quelqu'un bute contre l'enceinte et la renverse.

1) Lisez ces consignes. 2) Conservez ces consignes. 3) Respectez tous les avertissements. 4) Respectez toutes les consignes d'utilisation. 5) N'utilisez jamais l'appareil à proximité d'un liquide. 6) Nettoyez l'appareil avec un chiffon sec. 7) Veillez à ne pas empêcher la bonne ventilation de l'appareil via ses ouïes de ventilation. Respectez les consignes du fabricant concernant l'installation de l'appareil. 8) Ne placez pas l'appareil à proximité d'une source de chaleur telle qu'un chauffage, une cuisinière ou tout appareil dégageant de la chaleur (y compris un ampli de puissance). 9) Ne supprimez jamais la sécurité des prises bipolaires ou des prises terre. Les prises bipolaires possèdent deux contacts de largeur différente. Le plus large est le contact de sécurité. Les prises terre possèdent deux contacts plus une mise à la terre servant de sécurité. Si la prise du bloc d'alimentation ou du cordon d'alimentation fourni ne correspond pas à celles de votre installation électrique, faites appel à un électricien pour effectuer le changement de prise. 10) Installez le cordon d'alimentation de telle façon qu'il ne puisse pas être endommagé, tout particulièrement à proximité des prises et rallonges électriques ainsi que de l'appareil. 11) L'appareil doit être connecté à une prise secteur dotée d'une protection par mise à la terre. 12) La prise électrique ou la prise IEC de tout appareil dénué de bouton marche/arrêt doit rester accessible en permanence. 13) Utilisez exclusivement des accessoires et des appareils supplémentaires recommandés par le fabricant. 14) Utilisez exclusivement des chariots, des diables, des présentoirs, des pieds et des surfaces de travail recommandés par le fabricant ou livrés avec le produit. Déplacez précautionneusement tout chariot ou diable chargé pour éviter d'éventuelles blessures en cas de chute. 15) Débranchez l'appareil de la tension secteur en cas d'orage ou si l'appareil reste inutilisé pendant une longue période de temps. 16) Les travaux d'entretien de l'appareil doivent être effectués uniquement par du personnel qualifié. Aucun entretien n'est nécessaire sauf si l'appareil est endommagé de quelque façon que ce soit (dommages sur le cordon d'alimentation ou la prise par exemple), si un liquide ou un objet a pénétré à l'intérieur du châssis, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas correctement ou à la suite d'une chute.

THIS EQUIPMENT IS CAPABLE

OF DELIVERING SOUND

PRESSURE LEVELS IN EXCESS

OF 90 dB, WHICH

MAY CAUSE PERMANENT

HEARING DAMAGE.

1. Introduction

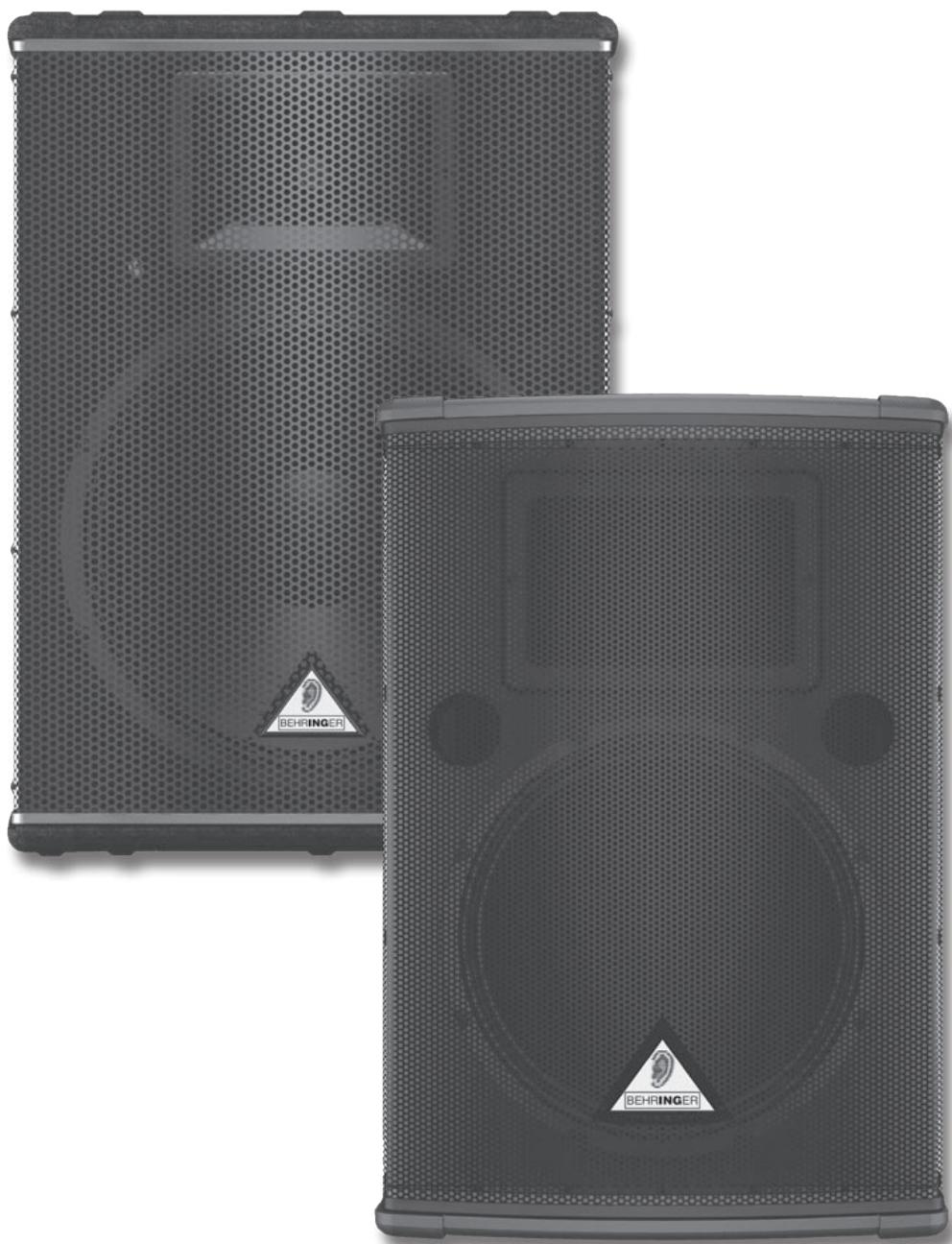

Merci de la confiance que vous nous avez prouvée en CHOISSANT l'enceinte EUROLIVE E1220A/E1520A BEHRINGER.

Cette enceinte à haut rendement particulièrement robuste impressionne par sa puissance, sa solidité et sa transportabilité qui font d'elle une solution idéale pour les DJ et les conférenciers. La famille EUROLIVE s'est établie comme l'une des GAMES d'enceintes les plus utilisées et les plus appréciées.

Grâce à leurs 400 watts de puissance, à leur bande passante large et à leur dynamique élevée, ces enceintes affichent une réponse acoustique impressionnante. Leurs puissants woofers à grand débattement délivrent des graves et des médiums imposants alors que leurs moteurs d'airbus 1'' en titane de haute qualité reproduisent le haut du spectre sonore de façon précise et détaillée. Un processeur intégré à chaque enceinte fournit un contrôle ultime du système et une protection efficace des haut-parleurs. La forme du chassis permet de positionner l'enceinte verticalement, mais aussi de l'utiliser horizontalement en retour de scène. La fabrication robuste assure une longue durée d'utilisation même dans les conditions les plus dures.

1.1.1 Livraison

Votre E1220A/E1520A a été emballée avec le plus grand soin dans nos usines pour lui garantir un transport en toute sécurité. Cependant, si l'emballage vous parvient endommagé, vérifiez qu'elle ne présente aucun signe extérieur de dégâts.

En cas de dommages, ne nous renvoyez pas l'enceinte mais informez votre détaillant et la société de transport sans quoi vous perdrez tout droit aux prestations de garantie. Veuillez toujours utiliser l'emballage d'origine pour stocker ou expédier votre E1220A/E1520A. Ne laissez jamais d'enfant sans surveillance jouer avec l'enceinte ou son emballage. Veillez à respecter l'environnement si vous jetez tout ou partie de l'emballage.

1.1.2 Mise en service

Assurez-vous que la circulation d'air autour de l'enceinte est suffisante et ne la place pas au-dessus d'un ampli de puissance ou à proximité d'une source de chaleur pour lui éviter tout risque de surchauffe.

Tout fusible défectueux doit systématiquement être remplacé par un fusible de valeur adéquate. Vous trouverez la valeur correcte du fusible au chapitre « CARACTERISTIQUES TECHNIQUES »

On effectue le branchement avec la tension secteur via le cordon d'alimentation fourni et l'embase IEC standard. Ils sont conformes aux normes de sécurité en vigueur.

Assurez-vous que tous vos équipements sont dotés d'une prise terre. Pour votre propre sécurité, nous vous recommandons de ne jamais supprimer ou rendre inopérante la mise à la terre aussi bien du câble d'alimentation que de l'appareil. Il est possible que la qualité sonore du produit soit amoindrie par le voisinage de puissants émetteurs radio/télé ou d'importantes sources de haute fréquences. Dans ce cas, augmentez la distance entre l'émetteur et l'appareil et utilisez exclusivement des câbles audio blindés.

Attention

Votre E1220A/E1520A peut produire des niveaux de pression acoustique extrêmes. N'oubliez pas que des volumes sonores élevés fatiguent votre système auditif et peuvent l'endommager irrémédiablement. Travailliez toujours à des puissances raisonnables.

1.1.3 Enregistrement en ligne

Veuillez enregistrerrapidementvotreneweléquipmentBEHRINGER sur notre site Internetwww. behringer. com (ou www. behringer. fr). Vousyrouvrezegalementnosconditionsdegarantie. La société BEHRINGER accorde un an de garantie* pour les defaults matériels ou de fabrication a compter de la date d'achat. Au besoin, vouspouveztelechargerlesconditionsdegarantie en français sur notre site http://www. behringer. com ou les réclamer par téléphone au [phone].

Au cas où votre produit tombe en panne, nous tenons à ce qu'il soit réparé dans les plus brefs délais. Pour ce faire, contactez le revendeur BEHRINGER chez qui vous avez acheté votre matériel. Si votre détaillant est loin de chez vous, vous pouvez également vous adresser directement à l'une de nos filiales. Vous trouverez la liste de nos filiales dans l'emballage d'origine de votre produit (« Global Contact Information/European Contact Information »). Si vous n'y trouvrez pas de contact pour votre pays, adressez-vous au distributeur le plus proche de chez vous. Vous trouverez également les contacts BEHRINGER dans la zone « Support » de notre site www. behringer. com.

Le fait d'enregistrer votre produit ainsi que sa date d'achat simplifie grandement sa prise en charge sous garantie.

Merci pour notre coopération!

• D'autres dispositions sont en vigueur pour les clients de l'Union Européenne. Pour tout complément d'information, les clients de l'UE peuvent contacter l'assistance française BEHRINGER.

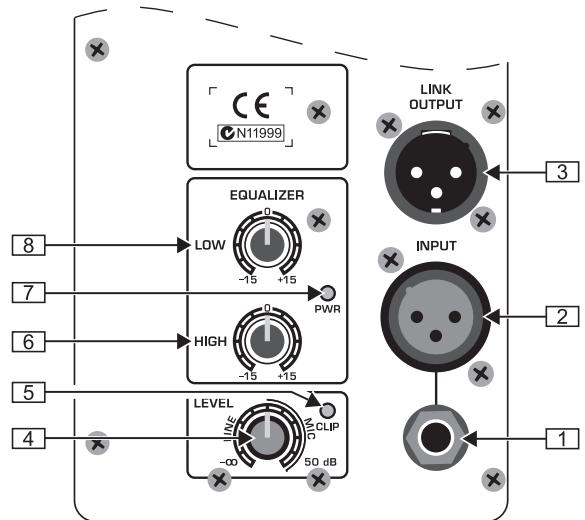

2. Commandes et connexions Fig. 2.1: Commandes et connexions (E1220A et E1520A)

L'embase jack symétrique de 6,3 mm permet d'alimenter l'enceinte avec une source sur connecteur jack. L'embase XLR symétrique permet d'alimenter l'enceinte avec une source sur connecteur XLR. Utilisez soit l'entrée XLR, soit l'entrée jack et adaptez la sensibilité de l'entrée au niveau du signal avec le potentiamètre LEVEL. N'utilisez jamais les deux entrées simultanément! La sortie LINK OUTPUT est câblée directement avec les entrées de votre E1220A/E1520A. Elle délivre le signal de l'entrée sans le modifier. Elle permet de récupérer le signal source pour alimenter un autre équipement (par exemple une seconde E1220A/E1520A). Utilisez la commande LEVEL pour régler le volume du signal de l'entrée ligne (LINE) ou micro (MIC). La partie gauche de la course du potentiamètre réduit le niveau des signaux ligne alors que la partie droite de la course amplifie le niveau des signaux micro. La LED CLIP s'allume lorsque le signal fait saturer l'enceinte. Dans ce cas, réduisez le niveau avec le potentiamètre LEVEL jusqu'à ce que la LED CLIP ne s'allume que furtivement ou plus du tout. Des volumes sonores élevés peuvent endommager votre système auditif et vos haut-parleurs. Placez le potentiomètre LEVEL en butée gauche avant d'allumer l'enceinte. Travailliez toujours à des puissances raisonnables. Le bouton HIGH détermine le niveau des aigus du signal. La LED PWR s'allume lorsque l'enceinte est en fonction. Le potentiomètre LOW définit le niveau des graves.

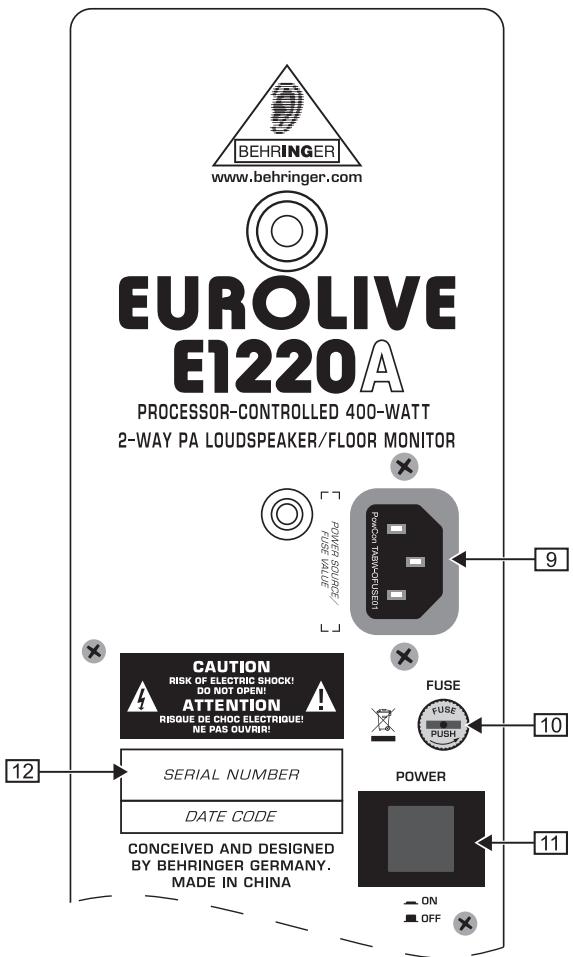

Fig. 2.2 : Commandes et connexions (E1220A et E1520A)

9 On établit la liaison avec la tension secteur via l'embase IEC standard et le cordon d'alimentation fourni. Pour éviter la formation de boucles de masse, nous vous conseillons de brancher l'enceinte et la table de mixage qui l'alimente sur le même circuit électrique. 10 Le PORTE-FUSIBLE de votre E1220A/E1520A permet de changer le Fuse. Pour tout remplacement, utilisez impérativement un fuseble de même type. À ce sujet, lisez le chapitre « CHARACTERISTIQUES TECHNIQUES » 11 Le commutateur POWER permet d'allumer la E1220A/E1520A. Le commutateur POWER ne désolidarise pas totalement l'enceinte de la tension secteur. Pour séparer complètement votre E1220A/E1520A du secteur, débranchez sa prise électrique. Lors de l'installation, assurez-vous que la prise électrique ainsi que le cordon d'alimentation sont en parfait état. Enfin, nous vous recommandons de débrancher l'enceinte avant de la laisser inutilisée pendant un long laps de temps. 12 NUMERO DE SERIE

3. Exemples d'application

Placez le potentiomètre LEVEL en bute gauche avant d'allumer l'enceinte avec le commutateur POWER. Augmentez ensuite le volume sonore jusqu'à obtention de la puissance voulue.

3.1 Utilisation avec une console

L'application la plus courante associe deux enceintes E1220A/E1520A à une table de mixage. Pour ce faire, reliez chaque côté (gauche et droit) de la sortie générale (Main) de la console à l'entrée d'une enceinte. L'étage d'entrée de vos E1220A/E1520A dispose d'un XLR et d'un jack symétriques. Pour éviter la formation de bruit résiduel, nous vous recommandons d'utiliser un cable symétrique monté en XLR ou jacks.

3.2 Utilisation de plusieurs paires de E1220A/E1520A

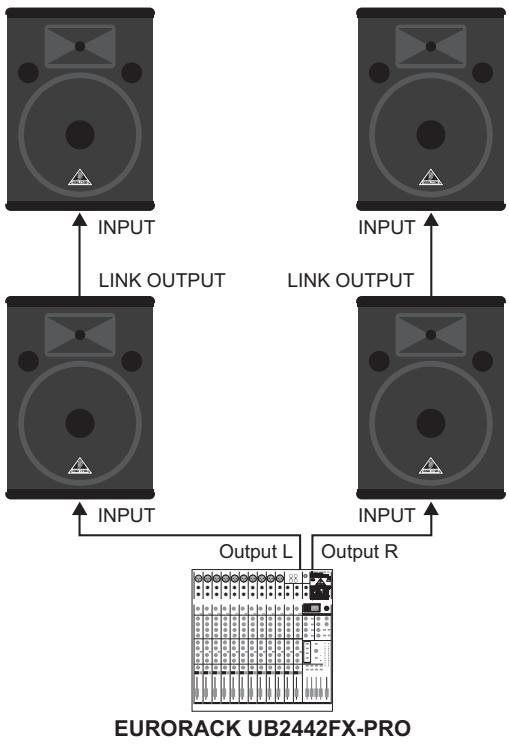

EUROLIVE E1520A Fig. 3.1: Câblage de plusieurs paires de E1220A/E1520A grâce à la sortie LINK OUTPUT

Pour sonoriser de vastes lieux, cabler plusieurs E1220A/E1520A les unes derrière les autres en utilisant la sortie LINK OUTPUT 3 (voir illustration 3.1).

3.3 Câblage direct d'une source stéréo

Vous sous-poucez alimenter directement deux E1220A/E1520A avec une source stéréo telle qu'un lecteur CD. Dans ce cas, reliez chaque côté de la sortie stéréo de la source à l'entrée d'une enceinte (il se peut que vous ayez besoin d'un adaptateur pour le câblage).

4. Installation

Les deux entrées ainsi que la sortie LINK OUTPUT de l'enceinte E1220A/E1520A BEHRINGER sont symétriques. Si vous en avez la possibilité, établissez des liaisons symétriques avec les autres équipements de votre système afin de bénéficier d'une compensation maximale des perturbations qui pourrait apparaître dans les signaux audio.

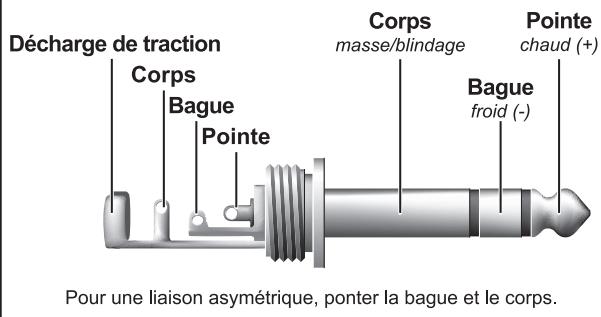

Liaison symétrique avec jack stéréo de 6,3 mm Fig. 4.1: Jack stéréo de 6,3 mm

Liaison symétrique avec connecteurs XLR Entrée

1 = masse / blindage 2 = chaud (+) 3 = froid (-)

Fig. 4.2: Connecteurs XLR

Sortie

Pour une liaison asymétrique, pontez les broches 1 et 3.

Assurez-vous de la compétence suffisante des personnes qui installent et utilisent votre appareil. Pendant et après l'installation, vérifiez qu'elles sont suffisamment en contact avec la terre de façon à éviter toute décharge electrostatique qui pourrait endommager votre matériel.

Plage des basses fréquences

Puissance crête 320 W @ 8Ω

Connecteur XLR (servo-symétrique)

Sensibilité de -40 à +4 dBu

Impédance d'entrée 24 kΩ

Connecteur jack de 6,3 mm (servo-symétrique)

Sensibilité de -40 à +4 dBu

Impédance d'entrée 24 kΩ

E1220A

Bande passante de 60 Hz à 20 kHz

Fréquence de coupure du filtre actif 2,2 kHz (12dB)

Pression acoustique maximale 124dB@1m

Limiteur optique

Égaliseur dynamique commandé par processeur

E1520A

Bande passante de 50 Hz à 20 kHz

Fréquence de coupure du filtre actif 2 kHz (12dB)

Pression acoustique maximale 125dB@1m

Limiteur optique

Égaliseur dynamique commandé par processeur

Égaliseur

Aigus (HIGH) 12 kHz / ± 15 dB

Tension secteur/fusible

100-120V~50/60Hz T5,0AH250V

220-230V~50/60Hz T2,5AH250V

Consommation électrique Max. 400 W

Connexion secteur Embase IEC standard

E1220A

Dimensions (H x L x P) Env. 400 × 410 × 585 ~mm

Poids Env. 22,3 kg

E1520A

Dimensions (H x L x P) Env. 465 x 485 x 640 mm

Poids Env. 26,3 kg

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications nécessaires peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques et la configuration physique des produits peuvent différer des spécifications et illustrations représentées dans ce manuel.

C a t i t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t 0

TOUS DROITS RESERVES.

© 2008 BEHRINGER International GmbH, Hanns-Martin-Schleyer-Str. 36-38, 47877 Willich-Münchheide II, Allemagne,

Tel. [phone], Fax [phone]
