Type de produit	Enceinte active de sonorisation
Marque	BEHRINGER
Modèle	B312A
Dimensions (H x L x P)	658 mm x 394 mm x 384 mm
Poids	24,2 kg
Alimentation électrique	Secteur, embase IEC standard
Consommation électrique max.	450 W
Puissance de crête	300 W @ 8 Ω
Bande passante	65 Hz à 20 kHz
Fréquence de coupure	2,4 kHz (12 dB/octave)
Égaliseur	HIGH (12 kHz, ±15 dB), LOW (80 Hz, ±15 dB)
Entrées audio	1 x XLR symétrique, 1 x Jack 6,3 mm symétrique
Sortie Link	1 x XLR (signal non modifié)
Indicateurs	LED PWR (marche), LED CLIP (saturation)
Protection	Limiteur optique, égaliseur dynamique commandé par processeur
Nettoyage	Chiffon sec uniquement
Sécurité	Ne pas exposer à l'humidité, ne pas ouvrir, utiliser une prise terre
Réparabilité	Réparations par personnel qualifié, fusible remplaçable
Garantie	1 an (enregistrement en ligne requis)

FOIRE AUX QUESTIONS - B312A BEHRINGER

Comment brancher l'enceinte B312A ?

Utilisez l'entrée XLR ou Jack 6,3 mm symétrique. Branchez le cordon d'alimentation secteur. Ne jamais utiliser les deux entrées simultanément. Réglez le volume LEVEL à zéro avant de mettre sous tension.

Que faire si la LED CLIP s'allume ?

Réduisez le niveau avec le potentiomètre LEVEL jusqu'à ce que la LED CLIP ne s'allume que furtivement ou plus du tout. Cela évite la saturation et protège les haut-parleurs.

Puis-je utiliser une source micro directement ?

Oui, l'entrée accepte les signaux micro et ligne. La sensibilité est réglable de -40 à +4 dBu. Utilisez la partie droite de la course du potentiomètre LEVEL pour amplifier les signaux micro.

Comment nettoyer l'enceinte ?

Débranchez l'enceinte du secteur. Nettoyez-la avec un chiffon sec. N'utilisez jamais de liquides ou de produits abrasifs.

Quel type de fusible utiliser ?

Remplacez toujours le fusible par un modèle identique. La valeur exacte est indiquée dans les caractéristiques techniques du manuel. Utiliser un fusible inadapté peut endommager l'appareil.

Comment régler l'égaliseur ?

Le bouton HIGH ajuste les aigus (12 kHz, ±15 dB) et le potentiomètre LOW ajuste les graves (80 Hz, ±15 dB). Ajustez selon vos préférences sonores et l'acoustique de la pièce.

Puis-je chaîner plusieurs enceintes ?

Oui, utilisez la sortie LINK OUTPUT (XLR) pour envoyer le signal d'entrée non modifié vers une autre enceinte. Cela permet de sonoriser de plus grandes surfaces.

Quelles précautions de sécurité prendre ?

Ne pas exposer à la pluie ou à l'humidité. Ne pas ouvrir le capot (tension dangereuse). Assurez-vous que la prise est reliée à la terre. Évitez les volumes excessifs pour protéger votre ouïe.

Comment enregistrer le produit pour la garantie ?

Enregistrez votre B312A sur le site www.behringer.com (ou www.behringer.fr) dans les plus brefs délais après l'achat. Conservez la facture comme preuve d'achat.

Quelle est la puissance maximale de l'enceinte ?

La puissance de crête est de 300 W sous 8 Ω. La consommation électrique maximale est de 450 W. Méfiez-vous des niveaux de pression acoustique élevés (supérieurs à 90 dB) pouvant endommager l'audition.

MODE D'EMPLOI B312A BEHRINGER

Manuel d'utilisation

A50-78921-00001

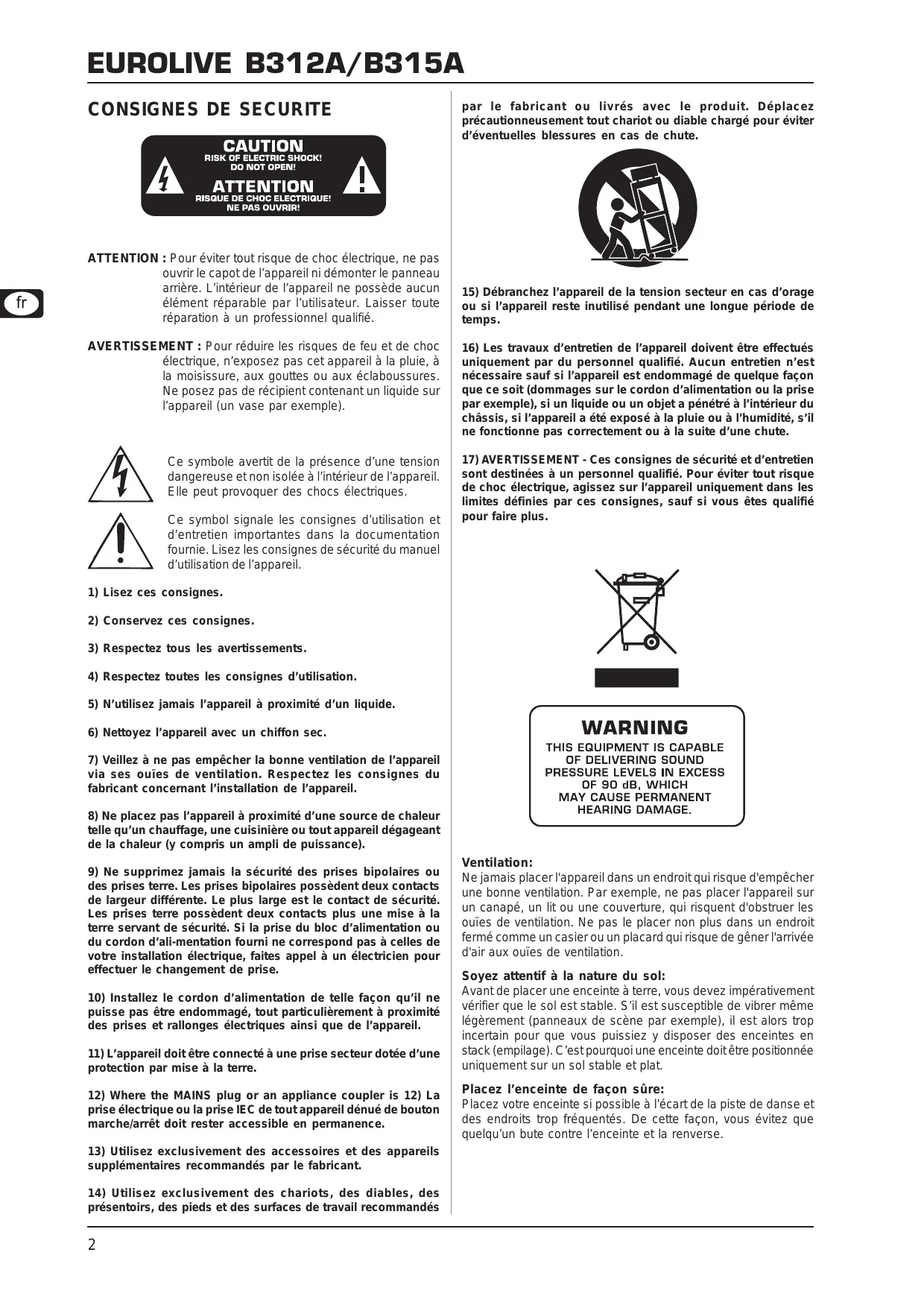

Consignes de sécurité

ATTENTION: Pour éviter tout risque de choc électrique, ne pas ouvrir le capot de l'appareil ni démonter le panneau arrière. L'intérieur de l'appareil ne possède aucun élément réparable par l'utilisateur. Laisser toute réparation à un professionnel qualifié.

AVERTISSEMENT : Pour réduire les risques de feu et de choc électriques, n'exposez pas cet appareil à la pluie, à la moisissure, aux gouttes ou aux éclaboussures. Ne posez pas de récipient contenant un liquide sur l'appareil (un vase par exemple).

Ce symbole avertit de la présence d'une tension dangereuse et non isolée à l'intérieur de l'appareil. Elle peut provoquer des chocs électriques.

Ce symbole signale les consignes d'utilisation et d'entretien importantes dans la documentation fournie. Lisez les consignes de sécurité du manuel d'utilisation de l'appareil.

1) Lisez ces consignes. 2) Conserve ces consignes. 3) Respectez tous les averissements. 4) Respectez toutes les consignes d'utilisation. 5) N'utilise jamais l'appareil à proximé d'un liquide. 6) Nettoyez l'appareil avec un chiffon sec. 7) Veillez à ne pas empêcher la bonne ventilation de l'appareil via ses ouies de ventilation. Respectez les consignes du fabricant concernant l'installation de l'appareil. 8) Ne placez pas l'appareil à proximé d'une source de chaleur telle qu'un chauffage, une cusinière ou tout appareil dégageant de la chaleur (y compris un ampli de puissance). 9) Ne supprimez jamais la sécurité des prises bipolaires ou des prises terre. Les prises bipolaires possèdent deux contacts de largeur différente. Le plus large est le contact de sécurité. Les prises terre possèdent deux contacts plus une mise à la terre servant de sécurité. Si la prise du bloc d'alimentation ou du cordon d'ali-mentation fourni ne correspond pas à celles de votre installation électrique, faites appel à unElectricien pour effectuer le changement de prise. 10) Installez le cordon d'alimentation de telle façon qu'il ne puisse pas etre endommagé, tout particulièrement a proximite des prises et rallonges électriques ainsi que de l'appareil. 11) L'appareil doit être connecté à une prise secteur dotée d'une protection par mise à la terre. 12) Where the MAINS plug or an appliance coupler is 12) La prise électrique ou la prise IEC de tout appeareil dénué de bouton marche/arrêt doit rester accessible en permanence. 13) Utilisez exclusivement des accessoires et des appareils supplémentaires recommendés par le fabricant. 14) Utilisez exclusivement des chariots, des diables, desprésentoirs, des pieds et des surfaces de travail recommends

par le fabricant ou livrés avec le produit. Déplacez précautionneusement tout chariot ou diable chargé pour éviter d'éventuelles blessures en cas de chute.

15) Débranche l'appareil de la tension secteur en cas d'orage ou si l'appareil reste inutilisé pendant une longue période de temps. 16) Les travaux d'entretien de l'appareil doivent être effectués uniquement par du personnel qualifié. Aucun entretien n'est nécessaire sauf si l'appareil est endommagé de quelque façon que ce soit (dommages sur le cordon d'alimentation ou la prise par exemple), si un liquide ou un objet a pénétré à l'intérieur du châssis, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas correctement ou à la suite d'une chute. 17) AVERTISSEMENT - Ces consignes de sécurité et d'entretien sont destinées à un personnel qualifié. Pour éviter tout risque de choc électrique, agissez sur l'appareil uniquement dans les limites définies par ces consignes, sauf si vous êtes qualifié pour faire plus.

THIS EQUIPMENT IS CAPABLE

OE DELIVERING SOUND

PRESSURE LEVELS IN EXCESS

OF 90 dB, WHICH

MAY CAUSE PERMANENT

HEARING DAMAGE.

Ventilation:

Ne jamais placer l'appareil dans un endroit qui risque d'empêcher une bonne ventilation. Par exemple, ne pas placer l'appareil sur un canapé, un lit ou une couverture, qui risquent d'obstruer les ouïes de ventilation. Ne pas le placer non plus dans un endroit fermé comme un casier ou un placard qui risque de générer l'arrivée d'air aux ouïes de ventilation.

Soyez attentif à la nature du sol:

Avant de placer une enceinte à terre, vous devez impérativement vérifier que le sol est stable. S'il est susceptible de vibrer même légèrement (panneaux de scène par exemple), il est alors trop incertain pour que vous puissiez y disposer des enceintes en stack (empilage). C'est pourquoi une enceinte doit être positionnée uniquement sur un sol stable et plat.

Placez l'enceinte de façon sûre:

Placez votre enceinte si possible à l'écart de la piste de danse et des endroits trop fréquentés. De cette façon, vous évitez que quelqu'un bute contre l'enceinte et la renverse.

1. Introduction

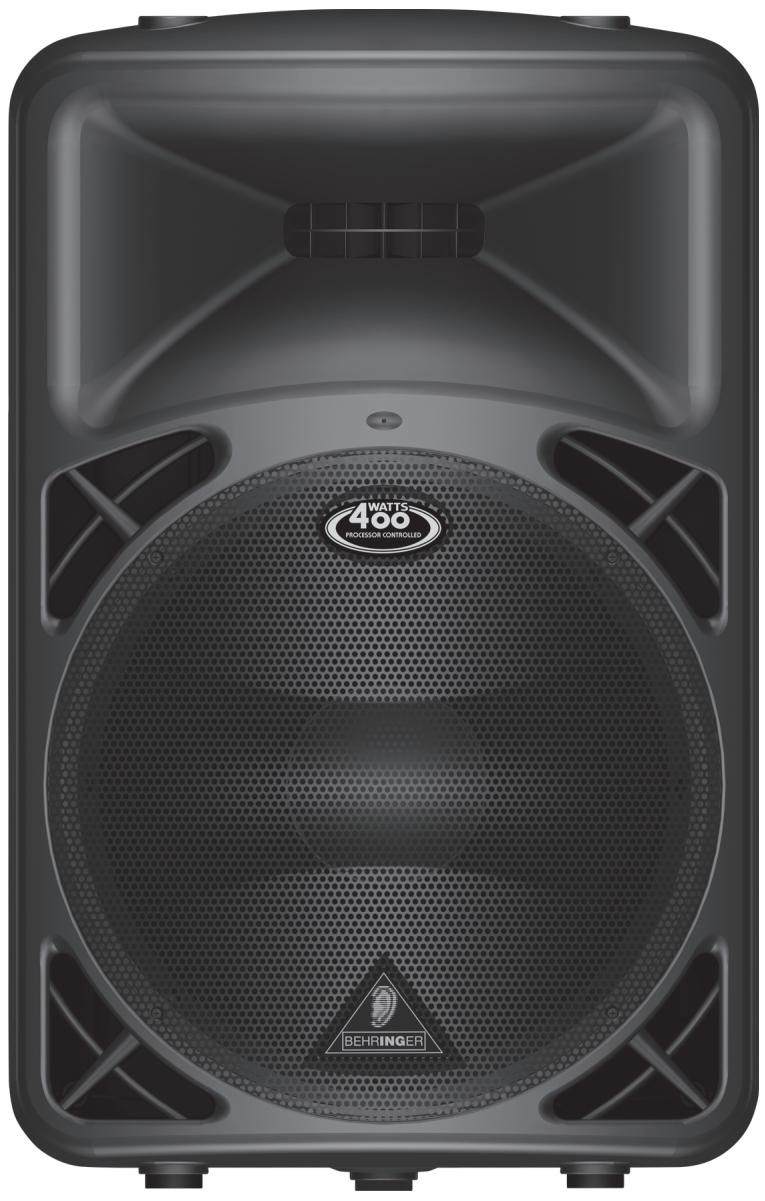

Merci de la confiance que vous nous avez prouvée en achetant une EUROLIVE B312A/B315A. Cette enceinte de sonorisation active et extrêmement compacte est conçue spécialement pour les situations où l'espace est limité. Malgré un étage d'amplification très puissant, l'enceinte bénéficiait d'une taille et d'un poids réduits qui lui conféraient une polyvalence énorme. Notre B312A/B315A possède une section d'entrée acceptant les signaux ligne et micro ainsi qu'un égaliseur 2 bandes pour affiner la restitution des graves et des aigus. Grâce à ces caractéristiques, les EUROLIVE affichent une qualité et une fiabilité irréprochables.

1.1.1 Livraison

Votre B312A/B315A a été emballée avec le plus grand soin dans nos usines pour lui garantir un transport en toute sécurité. Cependant, si l'emballage vous parvient endommagé, vérifiez qu'elle ne présente aucun signe extérieur de dégâts.

En cas de dommages, ne nous renvoyez pas l'enceinte mais informez votre détaillant et la société de transport sans quoi vous perdrez tout droit aux prestations de garantie. Veuillez toujours utiliser l'emballage d'origine pour stocker ou expédier votre B312A/B315A. Ne laissez jamais d'enfant sans surveillance jouer avec l'enceinte ou son emballage. Veillez à respecter l'environnement si vous jetez tout ou partie de l'emballage.

1.1.2 Mise en service

Assurez-vous que la circulation d'air autour de l'enceinte est suffisante et ne la place pas au-dessus d'un ampli de puissance ou à proximité d'une source de chaleur pour lui éviter tout risque de surchauffe. Tout fusible défectueux doit systématiquement être remplacé par un fusible de valeur ajustée! Vous trouverez la valeur correcte du fusible au chapitre « CHARACTERISTIQUES TECHNIQUES »

On effectue le branchement avec la tension secteur via le cordon d'alimentation fourni et l'embase IEC standard. Ils sont conformes aux normes de sécurité en vigueur.

Assurez-vous que tous vos équipements sont dotés d'une prise terre. Pour votre propre sécurité, nous vous recommandons de ne jamais supprimer ou rendre inopérante la mise à la terre aussi bien du câble d'alimentation que de l'appareil.

Avertissements importants pour l'installation

Il est possible que la qualité sonore du produit soit amoindrie par le voisinage de puissants émetteurs radio/télé ou d'importantes sources de haute fréquences. Dans ce cas, augmentez la distance entre l'émetteur et l'appareil et utilisez exclusivement des câbles audio blindés.

1.1.3 Enregistrement en ligne

Veuillez enregistrer rapidement votre nouvel équipement BEHRINGER sur notre site Internet www.behringer.com (ou www.behringer.fr). Vous y trouvez également nos conditions de garantie.

La société BEHRINGER accorde un an de garantie* pour les défauts matériels ou de fabrication à compter de la date d'achat. Au besoin, vous pouvez télécharger les conditions de garantie en français sur notre site http://www.behringer.com ou les réclamer par téléphone au [phone].

Au cas où votre produit tombe en panne, nous tenons à ce qu'il soit réparé dans les plus brefs délais. Pour ce faire, contactez le revendeur BEHRINGER chez qui vous avez acheté votre matériel. Si votre détaillant est loin de chez vous, vous pouvez également vous adresser directement à l'une de nos filiales. Vous trouverez la liste de nos filiales dans l'emballage d'origine de votre produit (« Global Contact Information/European Contact Information »). Si vous n'y trouvrez pas de contact pour votre pays, adressez-vous au distributeur le plus proche de chez vous. Vous trouverez également les contacts BEHRINGER dans la zone « Support » de notre site www.behringer.com.

Le fait d'enregistrer votre produit ainsi que sa date d'achat simplifie grandement sa prise en charge sous garantie.

Merci pour votre coopération!

• D'autres dispositions sont en vigueur pour les clients de l'Union Européenne. Pour tout complément d'information, les clients de l'UE peuvent contacter l'assistance française BEHRINGER.

Attention!

Votre B312A/B315A peut produire des niveaux de pression acoustique extrêmes. N'oubliez pas que des volumes sonores élevés fatiguent votre système auditif et peuvent l'endommager irrémédiablement. Travailliez toujours à des puissances raisonnables.

2. Commandes et connexions

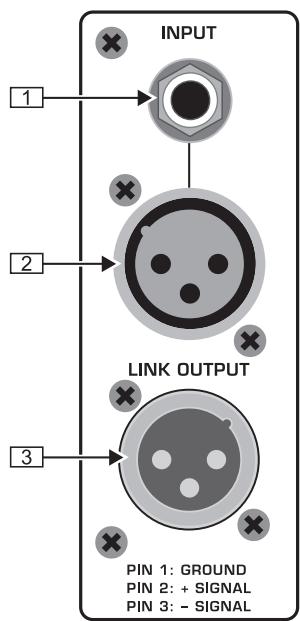

Fig. 2.1: Commandes et connexions (B312A et B315A)

L'embase jack symétrique de 6,3 mm permet d'alimenter l'enceinte avec une source sur connecteur jack. L'embase XLR symétrique permet d'alimenter l'enceinte avec une source sur connecteur XLR. Utilisez soit l'entrée XLR, soit l'entrée jack et adaptez la sensibilité de l'entrée au niveau du signal avec le potentielmètre LEVEL 4. N'utilisez jamais les deux entrées simultanément!

3 La sortie LINK OUTPUT est cablée directement avec les entrées de votre B312A/B315A. Elle délivre le signal de l'entrée sans le modifier. Elle permet de recapter le signal source pour alimenter un autre équipement (par exemple une seconde B312A/B315A). 4 Utilisez la commande LEVEL pour régler le volume du signal de l'entrée ligne (LINE) ou micro (MIC). La partie gauche de la course du potentiamètre réduit le niveau des signaux ligne alors que la partie droite de la course amplifie le niveau des signaux micro. La LED CLIP s'allume lorsque le signal fait saturer l'enceinte. Dans ce cas, réduisez le niveau avec le potentiomètre LEVEL jusqu'à ce que la LED CLIP ne s'allume que furtivement ou plus du tout. Attention! Des volumes sonores élevés peuvent endommager votre système auditif et vos hautparleurs. Placez le potentiamètre LEVEL en butée gauche avant d'allumer l'enceinte. Travailliez toujours à des puissances raisonnables. 6 Le bouton HIGH détermine le niveau des aigus du signal. 7 Le potentiomètre LOW définit le niveau des graves. 8 La LED PWR s'allume lorsque l'enceinte est en fonction.

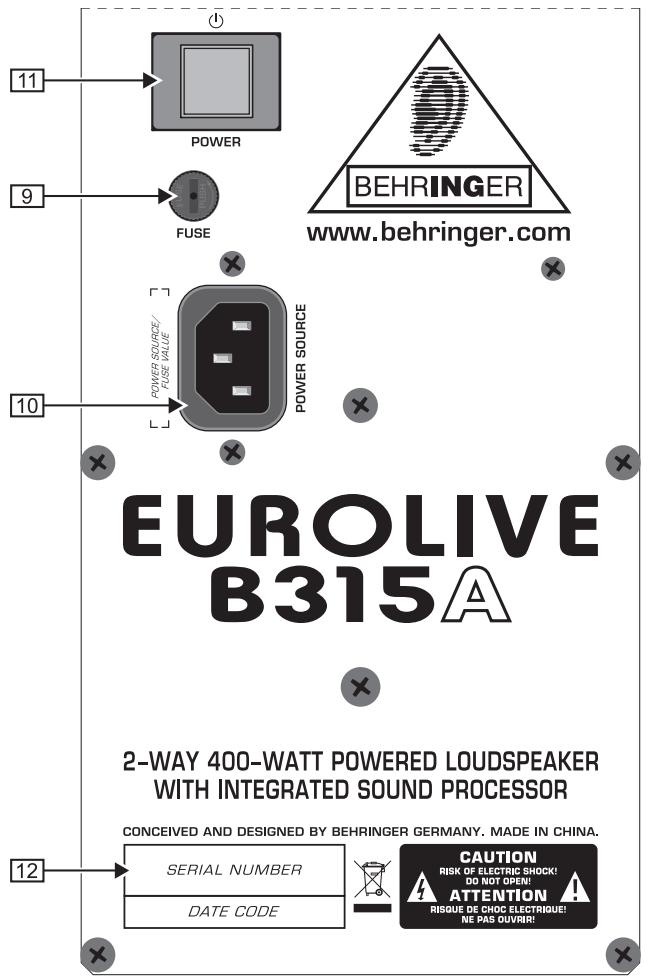

Fig. 2.2 : Commandes et connexions (B312A et B315A)

Le PORTE-FUSIBLE de votre B312A/B315A permet de changer le fusible. Pour tout remplacement, utilisez impérativement un fusible de même type. À ce sujet, lisez le chapitre « Caractéristiques techniques » On établit la liaison avec la tension secteur via l'embase IEC standard et le cordon d'alimentation fourni. Pour éviter

La formation de boucles de masse, nous vous conseillons de brancher l'enceinte et la table de mixage qui l'alimente sur le même circuit électrique.

11 Le commutateur POWER permet d'allumer la B312A/B315A. Le commutateur POWER ne désolidarise pas totalement l'enceinte de la tension secteur. Pour séparer complètement votre B312A/B315A du secteur, débranche sa prise électrique. Lors de l'installation, assurez-vous que la prise électrique ainsi que le cordon d'alimentation sont en parfait état. Enfin, nous vous recommandons de débrancher l'enceinte avant de la laisser inutilisée pendant un long laps de temps. 12 NUMERO DE SERIE

3. Exemples d'application

Placez le potentiomètre LEVEL en butée gauche avant d'allumer l'enceinte avec le commutateur POWER. Augmentez ensuite le volume sonore jusqu'à obtention de la puissance voulue.

3.1 Utilisation avec une console

L'application la plus courante associe deux enceintes B312A/B315A à une table de mixage. Pour ce faire, reliez chaque côté (gauche et droit) de la sortie générale (Main) de la console à l'entrée d'une enceinte. L'étage d'entrée de vos B312A/B315A dispose d'un XLR et d'un jack symétriques. Pour éviter la formation de bruit résiduel, nous vous recommandons d'utiliser un câble symétrique monté en XLR ou jacks.

3.2 Utilisation de plusieurs paires de B312A/B315A

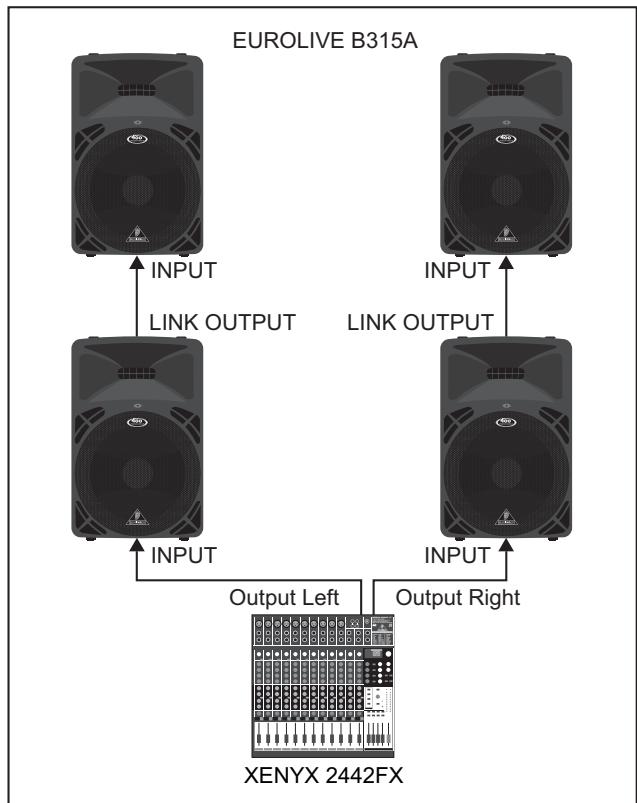

Fig. 3.1: Câblage de plusieurs paires de B312A/B315A grâce à la sortie LINK OUTPUT

Pour sonoriser de vastes lieux, cabler plusieurs B312A/B315A les unes derrière les autres en utilisant la sortie LINK OUTPUT (voir illustration 3.1).

3.3 Câblage direct d'une source stéréo

Vous sous-poucez alimenter directement deux B312A/B315 avec une source stéréo telle qu'un lecteur CD. Dans ce cas, reliez chaque côte de la sortie stéréo de la source à l'entrée d'une enceinte (il se peut que vous ayez besoin d'un adaptateur pour le câblage).

4. Installation

Les deux entrées ainsi que la sortie LINK OUTPUT de l'enceinte B312A/B315A BEHRINGER sont symétriques. Si vous en avez la possibilité, établissez des liaisons symétriques avec les autres équipements de votre système afin de bénéficier d'une compensation maximale des perturbations qui pourrait apparaitre dans les signaux audio.

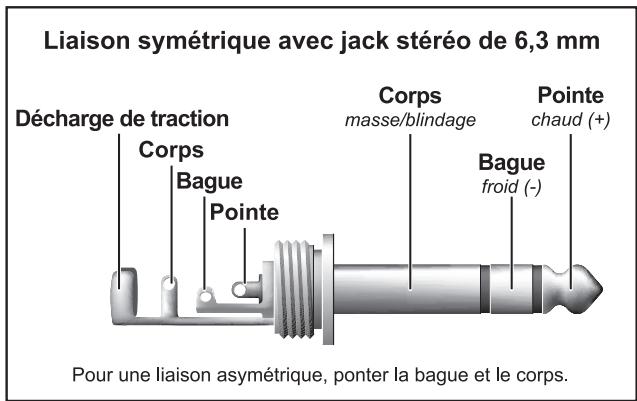

Fig. 4.1: Jack stéréo de 6,3 mm

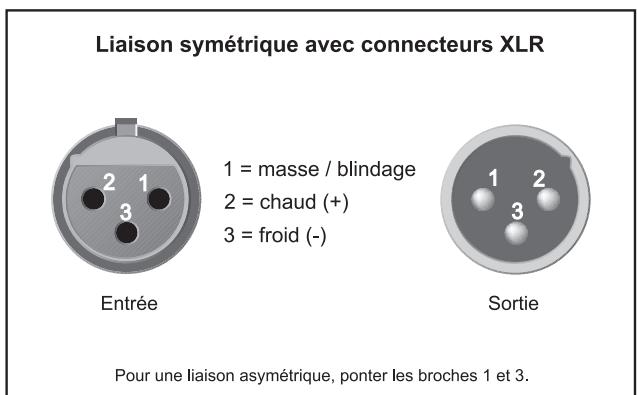

Fig. 4.2: Connecteurs XLR

Assurez-vous de la compétence suffisante des personnes qui installent et utilisent votre appareil. Pendant et après l'installation, vérifiez qu'elles sont suffisamment en contact avec la terre de façon à éviter toute décharge electrostatique qui pourrait endommager votre matériel.

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications nécessaires peuvent donc être effectuées sans notification préalable. C'est jusqu'où les caractéristiques et la configuration physique des produits peuvent différer des spécifications et illustrations générées dans ce manuel.

Puissance de SORTIE

Plage des basses fréquences

Puissance de crête 300 W @ 8Ω

Plage des hautes fréquences

connecteur XLR (servo-symétrique)

Sensibilité de -40 à +4 dBu

Impédance d'entrée 20 kΩ

Connecteur jack de 6,3 mm (servo-symétrique)

Sensibilité de -40 à +4 dBu

Impédance d'entrée 20 kΩ

SORTIE LINK (LINK OUTPUT)

connecteur XLR

B312A

Bande passante de 65 Hz à 20 kHz

Fréquence de coupure

du filtreatif 2,4 kHz (12 dB)

Pression acoustique

Limiteur optique

Égaliseur dynamique commande par processeur

B315A

Bande passante de 55 Hz à 20 kHz

Fréquence de coupure

du filtreatif 1,9 kHz (12 dB)

Pression acoustique

Limiteur optique

Égaliseur dynamique commandé par processeur

Egaliseur

HIGH 12 kHz / ±15 dB

LOW 80 Hz / ±15 dB

ALIMENTATION ÉLECTRIQUE

Consommation électrique max. 450 W

Tension secteur / Fusible

Connexion secteur Embase IEC standard

Dimension:

B312A

Dimensions (H x L x P) env. 658 mm x 394 mm x 384 mm

Poids env. 24,2 kg

B315A

Dimensions (H x L x P) env. 732 mm x 470 mm x 424 mm

Poids env. 28,0 kg

Caractéristiques techniques et apparence susceptibles d'être modifiées sans notification préalable. Contenu exact lors de l'impression. Les noms et logos respectifs des sociétés, institutions ou publications représentés ou cités ici sont des marques déposées de leurs propriétaires respectifs. Leur utilisation n'implique pas que BEHRINGER possède des droits sur ces marques déposées ou qu'il existe une affiliation entre BEHRINGER et les propriétaires de la marque déposée. BEHRINGER décline toute responsabilité concernant l'exactitude et l'intégrité des descriptions, illustrations et indications contenues ici. Les couleurs et spécifications représentées peuvent être légèrement différentes de celles du produit. Les produits sont vendus uniquement par nos revendeurs agréés. Les distributeurs et revendeurs ne sont pas des concessionnaires BEHRINGER. Par conséquent, ils ne sont en aucun cas autorisés à lier BEHRINGER par engagement ou représentation explicite ou implicite. Tous droits d'auteur réservés pour ce document. Toute reproduction ou transmission complète, partielle ou modifiée de ce document, quels qu'en soient le but, la forme et les moyens, est interdite sans la permission écrite de BEHRINGER International GmbH. BEHRINGER est une marque déposée.
