Type de produit	Pédale de chorus pour instrument
Marque	BEHRINGER
Modèle	CD400
Dimensions (approx.)	54 x 70 x 123 mm
Alimentation	Pile 9V (type 6LR61) ou adaptateur secteur 9V DC (centre négatif, 100 mA)
Consommation électrique	30 mA
Entrée	Jack 6,35 mm asymétrique, impédance 500 kΩ
Sorties	2 x Jack 6,35 mm asymétrique (OUT A et OUT B), impédance 1 kΩ
Fonctions principales	Contrôles LEVEL, EQ, RATE, DEPTH ; commutateur d'activation ; LED témoin
Effet	Chorus stéréo (mono via OUT A uniquement)
Matériau du boîtier	Métal robuste
Garantie	Consultez le site BEHRINGER
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux ; éviter les liquides
Sécurité	Ne pas exposer à l'eau ou à la chaleur, utiliser des accessoires autorisés, ne pas ouvrir
Pièces détachées / réparabilité	Contacter le service après-vente agréé BEHRINGER

FOIRE AUX QUESTIONS - CD400 BEHRINGER

Comment alimenter la pédale CD400 ?

Vous pouvez utiliser une pile 9V (type 6LR61) ou un adaptateur secteur 9V DC (centre négatif, 100 mA) via le connecteur DC IN. L'appareil s'allume dès qu'un jack est branché dans l'entrée IN.

Comment connecter la pédale à mon instrument ?

Branchez votre instrument sur l'entrée IN (jack 6,35 mm). Reliez la sortie OUT A à votre ampli pour un son mono, ou les deux sorties OUT A et OUT B pour un effet stéréo.

Comment régler l'effet chorus ?

Utilisez les potentiomètres : LEVEL pour le niveau de l'effet, EQ pour ajuster les aigus, RATE pour la vitesse de modulation et DEPTH pour la profondeur. Ajustez selon vos préférences.

Quelle est la différence entre une sortie mono et stéréo ?

En mono (OUT A seule), le signal est mélangé. En stéréo (OUT A et OUT B), vous obtenez une largeur spatiale avec un mouvement entre les deux canaux, comme si plusieurs instruments jouaient à l'unisson.

Que faire si la pédale ne produit aucun son ?

Vérifiez que la pile est fonctionnelle ou que l'adaptateur est branché. Assurez-vous que les câbles sont correctement connectés. Essayez de débrancher et rebrancher le jack de l'entrée IN. Si le problème persiste, contactez le SAV.

Comment changer la pile du CD400 ?

Appuyez sur les axes de la charnière avec un stylo-bille pour ouvrir le capot de la pédale. Remplacez la pile 9V en respectant la polarité. Refermez le capot sans forcer.

Comment savoir si la pédale est allumée ?

La LED ON/BATT s'allume lorsque l'effet est activé et que la pile est en bon état. Si elle est faible ou éteinte, l'effet peut ne pas fonctionner correctement.

Comment activer/désactiver l'effet ?

Appuyez sur le commutateur au pied pour basculer entre effet activé (LED allumée) et désactivé (LED éteinte). Le signal passe en direct en mode bypass.

Quelle est la garantie de la pédale CD400 ?

Les conditions de garantie sont détaillées sur le site BEHRINGER. En général, les défauts de fabrication sont couverts, mais l'usure normale et les dommages accidentels ne le sont pas.

Comment entretenir la pédale ?

Nettoyez le boîtier avec un chiffon sec et doux. Évitez tout liquide. Rangez-la dans un endroit sec et à l'abri de la chaleur. Ne tentez pas de réparations vous-même.

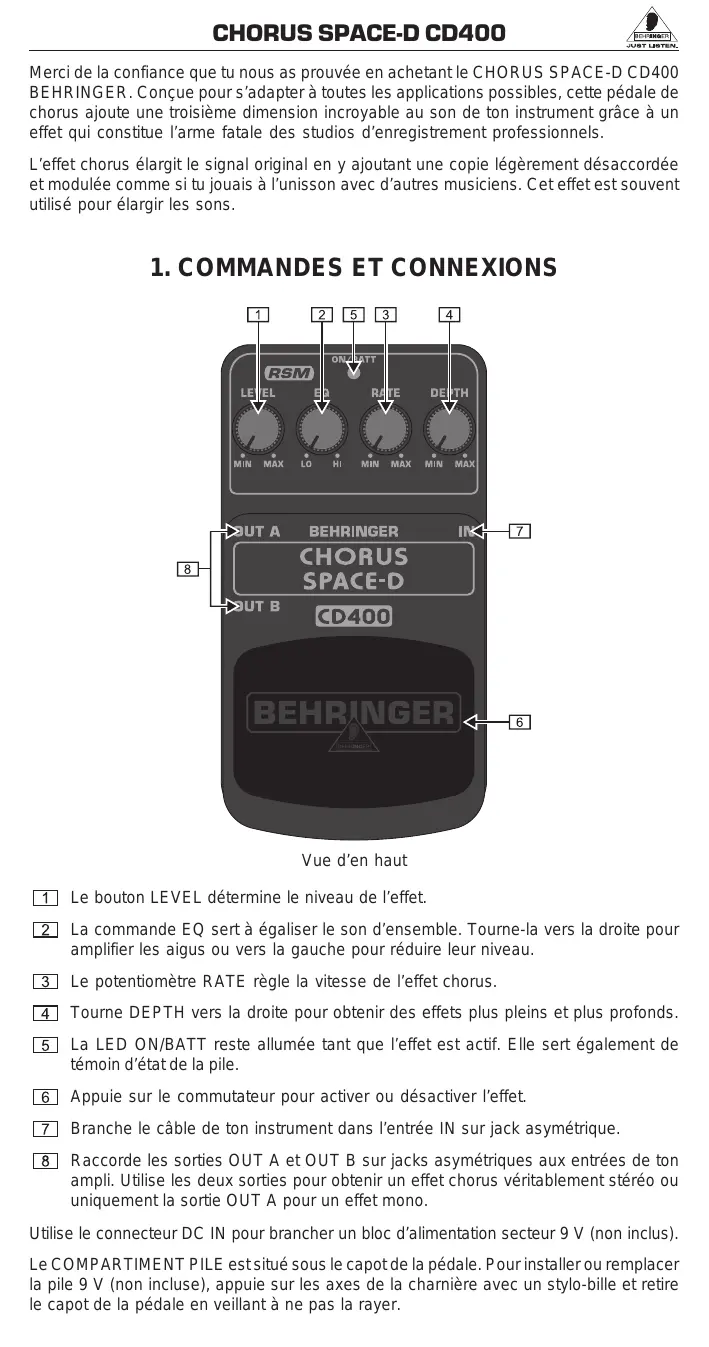

MODE D'EMPLOI CD400 BEHRINGER

Merci de la confiance que tu nous as prouvée en achetant le CHORUS SPACE-D CD400 BEHRINGER. Conçue pour s'adapter à toutes les applications possibles, cette pédale de chorus ajoute une troisième dimension incroyable au son de ton instrument grâce à un effet qui constitue l'arme fatale des studios d'enregistrement professionnels.

L'effet chorus élargit le signal original en y ajoutant une copie légèrement désaccordée et modulée comme si tu jouais à l'unisson avec d'autres musiciens. Cet effet est souvent utilisé pour élargir lessons.

1. Commandes et connexions

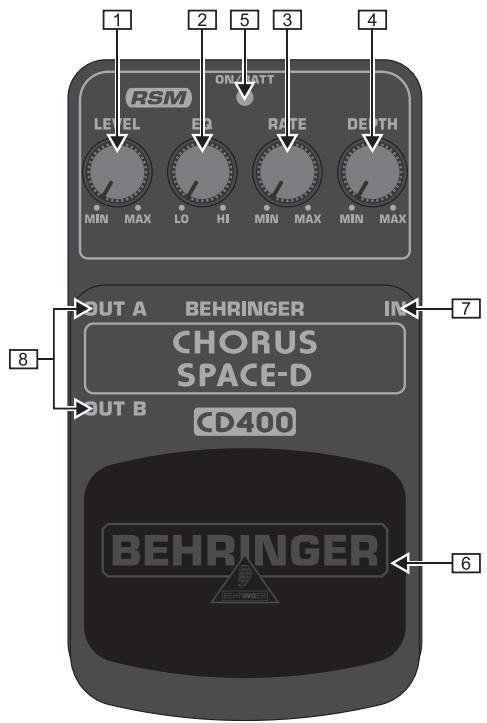

Vue d'en haut

Le bouton LEVEL détermine le niveau de l'effet. La commande EQ sert à égaliser le son d'ensemble. Tourne-la vers la droite pour amplifier les aigus ou vers la gauche pour réduire leur niveau. Le potentiomètre RATE règle la vitesse de l'effet chorus. Tourne DEPTH vers la droite pour obtenir des effets plus pleins et plus profonds. La LED ON/BATT reste allumée tant que l'effet est actif. Elle sert également de témoin d'état de la pile. Appuie sur le commutateur pour activer ou désactiver l'effet. Branche le câble de ton instrument dans l'entrée IN sur jack asymétrique. Raccorde les sorties OUT A et OUT B sur jacks asymétriques aux entrées de ton ampli. Utilise les deux sorties pour obtenir un effet chorus véritablement stéréo ou uniquement la sortie OUT A pour un effet mono.

Utilise le connecteur DC IN pour brancher un bloc d'alimentation secteur 9 V (non inclus).

Le COMPARTIMENT PILE est situé sous le capot de la pédale. Pour installer ou remplacer la pile 9 V (non incluse), appuie sur les axes de la charnière avec un stylo-bille et retire le capot de la pédale en veillant à ne pas la rayer.

Le CD400 ne possède pas de commutateur marche/arrêt. C'est pourquoi il fonctionne dès que tu insères un jack dans son entrée IN. Tant que tu n'utilises pas ton CD400, débranche le jack de l'entrée IN pour augmenter la durée de vie de la pile.

Le NUMERO DE SERIE est situé sur la base de la pédale.

Dans de rares cas, le fonctionnement normal du produit peut être altéré par des facteurs externes, tels qu'une décharge electrostatique, qui peuvent notamment causer des perturbations sonores ou des dysfonctionnements. Dans ces cas-là, réglez le volume des amplificateurs en aval à zéro et débranchez brièvement le câble relié à l'entrée du produit pour relancer l'application.

2. Garantie

Nos conditions de garantie sont disponibles sur le site http://www.behringer.com.

Entree

Connecteur

Impedance

Sortie a (sortie a)

Connecteur

Impedance

Out B (sortie b)

Connecteur

Impedance

Alimentation électrique

Jack asymétrique de 6,3 mm

500 kΩ

Jack asymétrique de 6,3 mm

1 kΩ

Jack asymétrique de 6,3 mm

1 kΩ

9 V, 100 mA régulé

BEHRINGER PSU-SB

États-Unis/Canada 120 V~, 60 Hz

Europe/UK/Australie 230V\~, 50 Hz

Chine/Corée 220V~,50/60Hz

Japon 100 V~,50/60 Hz

Connecteur d'alimentation

Pile

Consommation électrique

Connecteur DC de 2 mm, centre négatif

9 V type 6LR61

30 mA

Approx. 54mm (2 1/8") x 70 mm (2 3/4") x 123 mm (4 4/5")

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications nécessaires peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel.

4. Consignes de sécurité

Ne pas utiliser ni installer à proximité de liquides ou de sources de chaleur. Utiliser exclusivement les accessoires autorisés. Ne pas réaliser de maintenance soi-même sur le produit. Contacter notre personnel technique pour tout service ou réparation, particulièrement si le cordon ou le connecteur du bloc d'alimentation est endommagé.
