Marque	OCEANIC
Modèle	OCEAVP30VCH
Type de produit	Ventilateur sur socle
Alimentation	220-240 V ~ 50 Hz
Puissance absorbée	38,0 W
Débit d'air maximal	32,05 m³/min
Vitesse maximale de l'air	2,33 m/s
Niveau de puissance acoustique	57,27 dB(A)
Valeur de service	0,84 (m³/min)/W
Consommation en veille	0 W
Classe de protection	Classe II
Nombre de vitesses	3 (lent, moyen, rapide)
Oscillation	Oui (bouton poussoir/tirage)
Inclinaison	Oui (réglage manuel de la grille)
Assemblage	Grille arrière, ailette, grille avant, socle vissé
Nettoyage	Éponge humide et savon doux, ne pas immerger
Garantie	1 an
Normes	Directives 2006/95/CE et 2004/108/CE
Destination	Usage domestique et intérieur

FOIRE AUX QUESTIONS - OCEAVP30VCH OCEANIC

Comment assembler le ventilateur OCEAVP30VCH ?

Placez la grille arrière avec la poignée vers le haut, vissez l'écrou en plastique pour la fixer. Enfoncez l'ailette sur la tige jusqu'à l'axe de maintien, puis vissez la pièce rotative dans le sens inverse des aiguilles d'une montre. Fixez la grille avant avec les clips et la vis. Enfin, insérez le ventilateur dans le socle et vissez avec l'écrou.

Comment nettoyer le ventilateur ?

Débranchez impérativement l'appareil. Nettoyez les pièces en plastique avec une éponge humide et du savon doux. Rincez à l'eau claire et essuyez avec un chiffon doux. Assurez-vous qu'aucune eau ne pénètre dans le moteur. Ne rebranchez qu'après séchage complet.

Quelles sont les précautions de sécurité essentielles ?

Ne jamais insérer d'objets à travers la grille, ne pas utiliser près d'une fenêtre, débrancher avant tout entretien, ne pas laisser sans surveillance, et ne pas utiliser avec un câble endommagé. Les enfants doivent être surveillés.

Comment régler la vitesse du ventilateur ?

Utilisez les touches piano : 0 pour arrêt, 1 pour lent, 2 pour moyen, 3 pour rapide.

Comment activer l'oscillation ?

Appuyez ou tirez sur le bouton d'oscillation (repère 7) pour activer ou arrêter le mouvement de rotation.

Quelle est la puissance électrique du ventilateur ?

La puissance absorbée est de 38,0 W. L'alimentation requise est de 220-240 V ~ 50 Hz.

Quel est le niveau sonore du ventilateur ?

Le niveau de puissance acoustique est de 57,27 dB(A).

Que faire si le câble d'alimentation est endommagé ?

Le câble doit être remplacé par le fabricant, son service après-vente ou une personne qualifiée afin d'éviter tout danger. N'utilisez pas l'appareil avec un câble endommagé.

Où trouver les coordonnées pour un complément d'information ?

Contactez Sopadis, 12 rue Jules Ferry, 93110 Rosny sous bois, France. L'importateur est également SOPADIS.

Comment éliminer le ventilateur en fin de vie ?

Ne le jetez pas avec les déchets ménagers. Déposez-le dans une déchetterie ou chez un distributeur dans le cadre de la directive DEEE (2012/19/UE).

MODE D'EMPLOI OCEAVP30VCH OCEANIC

Lire attentivement ce manuel avant la mise en service et le conserver soignement.

Avertissement !!!

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes qualifiées similaires afin d'éviter un danger.

La fiche de prise de courant du câble d'alimentation doit être enlevée du socle avant de nettoyer l'appareil ou d'entreprendre les opérations d'entretien.

Le produit doit être installé en respectant les règles nationales d'installation. cet appareil est uniquement destiné à une utilisation domestique et intérieure.

1. Montez-le complètement avant de le mettre en marche.
2. Avant la connexion de l'appareil, contrôlez si :
3. la tension de raccordement est bien la même que celle de la plaque signalétique,
4. la prise et l'approvisionnement en courant sont adaptés à l'appareil,
5. la fiche du câble est adaptée à la prise de courant

(L'appareil est prévu uniquement pour une prise de courant ayant une tension de raccordement de 230 Volts (50 Hz).)

1. N'insérez jamais vos doigts, des crayons ou tout autre objet à travers la grille lorsque le ventilateur est en marche.
2. Veillez à ce que le ventilateur soit placé sur une surface stable lorsqu'il est en marche.
3. N'utilisez pas votre ventilateur près d'une fenêtre. La pluie pourrait causer un risque de choc électrique.
4. Ne jamais laisser le ventilateur fonctionner sans surveillance.
5. Pour des raisons de sécurité, il est IMPERATIF de toujours retirer la fiche de la prise lorsque : l'appareil n'est pas utilisé, avant de le nettoyer ou avant toute maintenance.
6. Ne pas utiliser de produits chimiques ou de détergents pour le nettoyage, qui pourrait facilement abîmer, ou déformer votre appareil.
7. Ne tirez pas sur le cordon d'alimentation pour débrancher l'appareil de la prise de courant.
8. Ne pas utiliser l'appareil avec un câble ou une fiche endommagée.
9. N'essayez jamais de démonter ou de réparer vous-même l'appareil. Dans le cas d'une réparation par une personne non compétente, la garantie est annulée.
10. L'appareil et la grille ne doivent pas être démontés pour l'entretien ou le nettoyage.
11. Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, de surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
12. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
13. Ce produit est conforme aux exigences imposées par les directives 2006/95/CE (abrogeant la directive 73/23/CEE modifiée par la directive 93/68/CEE) et 2004/108/CE (abrogeant la directive 89/336/CEE).
14. Débranchez le ventilateur lorsque vous le déplacez.
15. Ne jamais laisser fonctionner cet appareil en présence ou à la portée d'enfants sans surveillance.
16. Une fois que l'appareil est assemblé, il est interdit de démonter les grilles.

Specifications techniques :

Modèle n°	OCEAVT30VCH
Alimentation	220-240V~50Hz
Puissance	45W
Classe II

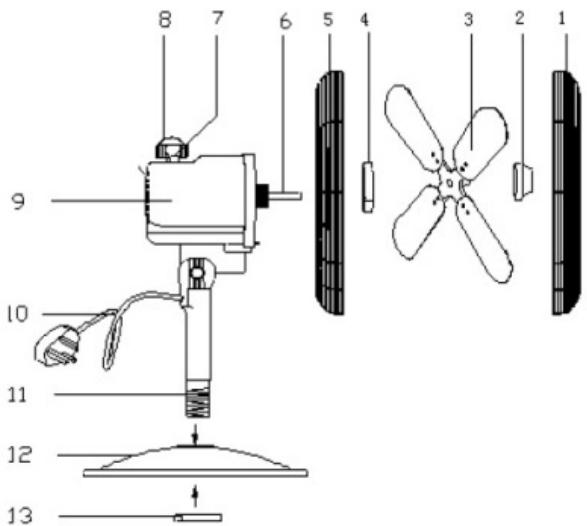

Assemblage

1. Dévissez la pièce rotative (2) dans le sens des aiguilles d'une montre et l'écrou dans le sens contraire des aiguilles d'une montre (4), puis enlevez les deux pièces.
2. Placez la grille arrière (5) avec la poignée vers le haut.
3. Vissez fermement l'écrou (4) en plastique pour fixer la grille.
4. Placez l'ailette (3) sur la tige (6) jusqu'à ce qu'elle touche l'axe de maintien.
5. Vissez la pièce rotative (2) sur la tige du moteur dans le sens contraire des aiguilles d'une montre.

1. Dévissez la vis se trouvant sur l'une des grilles. Placez la grille avant sur la grille arrêté, les petits trous ronds situés en bas des grilles doivent correspondre, afin de faire passer la vis. Fixer les grilles à l'aide des 3 clips puis serrez la vis de fermeture.
2. Introduisez le ventilateur (11) dans le socle (12), et vissez celui-ci avec l'écrou (13).

Instructions de fonctionnement

1. Pour activer ou arrêter l'oscillation, appuyez ou tirez sur le bouton (7).
2. Pour ajuster la trajectoire de l'air frais, inclinez vers le haut ou vers le bas la grille de ventilation.
3. Vous pouvez régler la vitesse à l'aide des touches piano :

0 : arrêt - 1 : lent - 2 : moyen - 3 : rapide

1. Branchez le cordon d'alimentation dans une prise murale adaptée.

Attention : l'appareil doit être impérativement débranché avant tout nettoyage.

1. Veillez à débrancher l'appareil avant de le nettoyer.
2. Nettoyez les pièces en plastique à l'aide d'une éponge humide imprégnée d'un savon doux. Enlevez-le avec de l'eau claire et essuvez à l'aide d'un chiffon doux.
3. Assurez-vous qu'il n'y a pas d'eau qui puisse entrer en contact avec le moteur.
4. Ne pas rebrancher l'appareil avant que celui-ci ne soit parfaitement sec.

Garantie

Cet appareil est garanti 1 an.

Ce logo apposé sur le produit signifie qu'il s'agit d'un appareil dont le traitement en tant que déchet rentre dans le cadre de la directive 2012/19/UE du 4 juillet 2012, relative aux déchets d'équipements électriques et électroniques (DEEE).

• La présence de substances dangereuses dans les équipements électriques et électroniques peut avoir des effets potentiels sur l'environnement et la santé humaine dans le cycle de retraitement de ce produit.
• Ainsi, lors de la fin de vie de cet appareil, celui-ci ne doit pas être débarrassé avec les déchets municipaux non triés.
• En tant que consommateur final, votre rôle est primordial dans le cycle de réutilisation, de recyclage et les autres formes de valorisation de cet équipement électrique et électronique. Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchetteries) et les distributeurs.
• Vous avez l'obligation d'utiliser les systèmes de collecte sélective mis à votre disposition.

Description	Symbole	Valeur	Unité
Débit d'air maximal	F	32,05	m³/min
Puissance absorbée	P	38,0	W
Valeur de service	SV	0,84	(m³/min)/W
Consommation d'électricité en mode "veille"	PSB	0	W
Niveau de puissance acoustique	LWA	57,27	dB(A)
Vitesse maximale de l'air	c	2,33	mètres/sec
Norme de mesure de la valeur de service	IEC 60879:1986 (corr.1992)
Coordonnées de contact pour tout complément d'information	Sopadis, 12 rue Jules Ferry, 93110 Rosny sous bois, France

Importé par SOPADIS, 12 RUE JULES FERRY, 93110 ROSNY SOUS BOIS, France
