Type de produit	Égaliseur graphique 7 bandes pour basse
Marque	BEHRINGER
Modèle	BEQ700
Dimensions (H x L x P)	54 x 70 x 123 mm
Poids	0,33 kg
Alimentation	9 V DC, 100 mA (pile 9V ou bloc secteur)
Connecteur d'alimentation	DC 2 mm, centre négatif
Consommation électrique	30 mA
Bandes d'égalisation	7 bandes de 50 Hz à 10 kHz
Amplification/atténuation	±15 dB par bande
Impédance d'entrée	500 kΩ
Impédance de sortie	1 kΩ
Connecteurs	Jack 6,35 mm asymétriques (IN et OUT)
Commutateur	Activation/désactivation de l'effet
LED	Témoin d'activation et d'état de la pile
Type de pile	9V 6LR61
Entretien	Nettoyer avec un chiffon sec
Sécurité	Éviter liquides et chaleur, maintenance par personnel qualifié
Garantie	Voir site BEHRINGER
Numéro de série	Sur la base de la pédale

FOIRE AUX QUESTIONS - BEQ700 BEHRINGER

Comment alimenter la BEQ700 ?

Vous pouvez utiliser une pile 9V de type 6LR61 ou un bloc d'alimentation 9V DC 100 mA (non inclus) avec connecteur DC 2 mm, centre négatif. Insérez le jack d'entrée pour allumer la pédale.

Comment installer ou remplacer la pile ?

Appuyez sur les axes de la charnière avec un stylo-bille et retirez le capot de la pédale. Insérez une pile 9V en respectant la polarité. Refermez le capot soigneusement.

Comment activer ou désactiver l'effet ?

Appuyez sur le commutateur au pied (footswitch) pour activer ou désactiver l'égalisation. La LED s'allume quand l'effet est actif.

Quelles sont les bandes de fréquences disponibles ?

La BEQ700 dispose de 7 bandes d'égalisation couvrant de 50 Hz à 10 kHz, avec amplification/atténuation de ±15 dB par bande.

Quelle est l'impédance d'entrée et de sortie ?

L'impédance d'entrée est de 500 kΩ, l'impédance de sortie est de 1 kΩ. Les connecteurs sont des jacks asymétriques 6,35 mm.

Comment nettoyer la pédale ?

Utilisez un chiffon sec et doux. N'utilisez pas de produits abrasifs ou de solvants. Débranchez l'alimentation avant le nettoyage.

Que faire si la pédale ne s'allume pas ?

Vérifiez la pile ou le bloc d'alimentation. Assurez-vous qu'un jack est inséré dans l'entrée IN. Si la LED ne s'allume pas, remplacez la pile ou testez avec un autre bloc d'alimentation.

Puis-je utiliser un bloc d'alimentation avec la BEQ700 ?

Oui, utilisez un bloc d'alimentation 9V DC, 100 mA, avec connecteur DC 2 mm, centre négatif. Les références BEHRINGER adaptées sont les PSU-SB (EU, US, UK, etc.).

La BEQ700 est-elle spécifique à la basse ?

Oui, elle est conçue spécialement pour la réponse en fréquence d'une basse, y compris les modèles à 5 ou 6 cordes. Elle peut aussi convenir à d'autres instruments.

Où trouver le numéro de série de la BEQ700 ?

Le numéro de série est situé sur la base de la pédale. Il est utile pour le support technique ou la garantie.

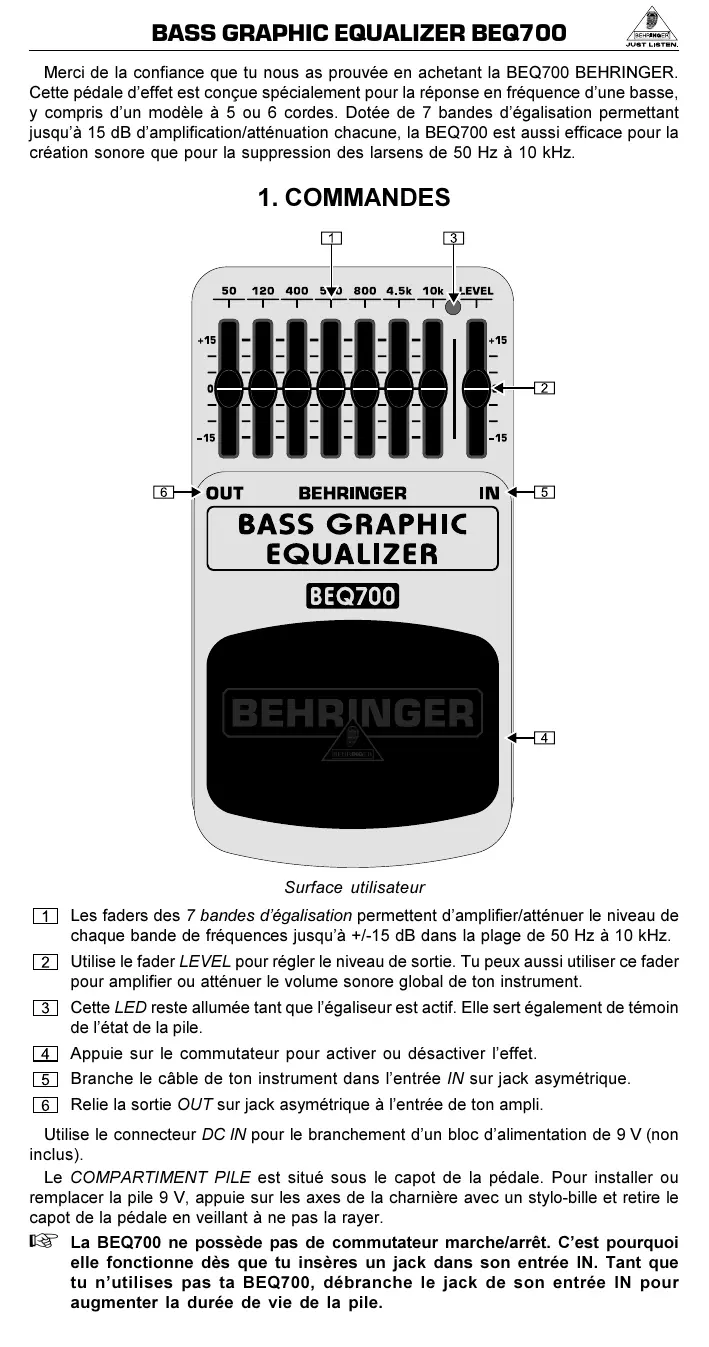

MODE D'EMPLOI BEQ700 BEHRINGER

Merci de la confiance que tu nous as prouvée en achetant la BEQ700 BEHRINGER. Cette pédale d'effet est conçue spécialement pour la réponse en fréquence d'une basse, y compris d'un modèle à 5 ou 6 cordes. Dotée de 7 bandes d'égalisation permettant jusqu'à 15 dB d'amplification/atténuation chacune, la BEQ700 est aussi efficace pour la création sonore que pour la suppression des larsens de 50Hz à 10kHz.

1. Commandes

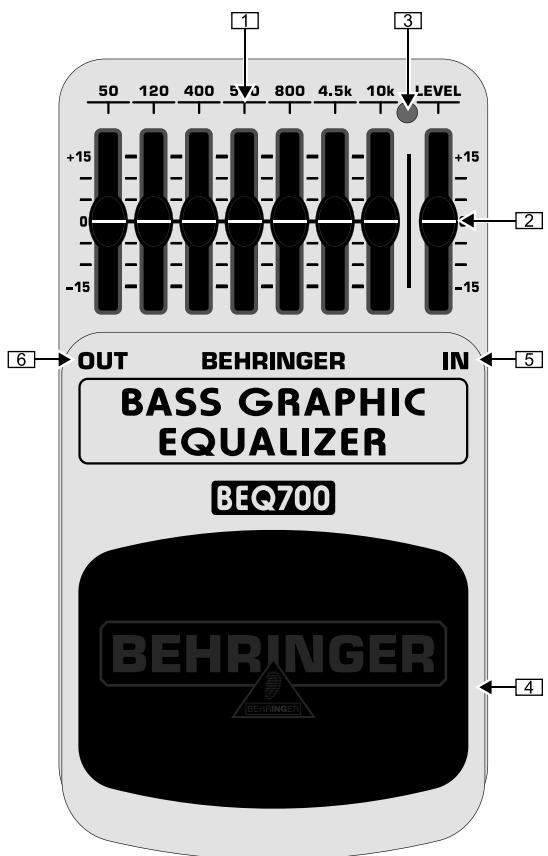

Surface utilisateur

1 Les faders des 7 bandes d'égalisation permettent d'amplifier/atténuer le niveau de chaque bande de fréquences jusqu'à +/-15 dB dans la plage de 50 Hz à 10 kHz. 2 Utilise le fader LEVEL pour régler le niveau de sortie. Tu peux aussi utiliser ce fader pour amplifier ou atténuer le volume sonore global de ton instrument. 36 Cette LED reste allumée tant que l'égaliseur est actif. Elle sert également de témoin de l'état de la pile. 4 Appuie sur le commutateur pour activer ou désactiver l'effet. 5 Branche le câble de ton instrument dans l'entrée IN sur jack asymétrique. Relie la sortie OUT sur jack asymétrique à l'entrée de ton ampli.

Utilise le connecteur DC IN pour le branchement d'un bloc d'alimentation de 9 V (non inclus).

Le COMPARTIMENT PILE est situé sous le capot de la pédale. Pour installer ou remplaçer la pile 9 V, appuie sur les axes de la charnière avec un stylo-bille et retire le capot de la pédale en veillant à ne pas la rayer.

La BEQ700 ne possède pas de commutateur marche/arrêt. C'est pourquoi elle fonctionne dès que tu insères un jack dans son entrée IN. Tant que tu n'utilises pas ta BEQ700, débranche le jack de son entrée IN pour augmenter la durée de vie de la pile.

Le NUMERO DE SERIE est situé sur la base de la pédale.

2. Garantie

Nos conditions de garantie sont disponibles sur le site http://www.behringer.com.

3. Specifications

In (entrée)
Connecteur	Jack asymétrique de 6.3 mm
Impédance	500 kΩ
Out (sortie)
Connecteur	Jack asymétrique de 6.3 mm
Impédance	1 kΩ
Bloc d'alimentation	9 V, 100 mA DC régulé
	Alim. PSU-SB-CN BEHRINGER 220 VAC (Chine)
	Alim. PSU-SB-EU BEHRINGER 230 VAC (Europe)
	Alim. PSU-SB-JP BEHRINGER 100 VAC (Japon)
	Alim. PSU-SB-SAA BEHRINGER 240 VAC (Australie)
	Alim. PSU-SB-UK BEHRINGER 240 VAC (Royaume-Uni)
	Alim. PSU-SB-UL BEHRINGER 120 VAC (Etats-Unis)
Connecteur d'alimentation	Connecteur DC de 2 mm, centre négatif
Pile	9 V de type 6LR61
Consommation électrique	30 mA
Dimensions (H x L x P)	Approx. 54 mm (2 1/8") x 70 mm (2 3/4") x 123 mm (4 4/5")
Poids	Approx. 0.33 kg (0.73 lbs)

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications nécessaires peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques et la configuration physique des produits peuvent différer des spécifications et illustrations générées dans ce manuel.

4. Consignes de sécurité

Ne pas utiliser ni installer à proximité de liquides ou de sources de chaleur. Utiliser exclusivement les accessoires autorisés. Ne pas réaliser de maintenance soi-même sur le produit. Contacter notre personnel technique pour tout service ou réparation, particulièrement si le cordon ou le connecteur du bloc d'alimentation est endommagé.
