Type de produit	Compteur de BPM DJ avec préampli phono
Marque	BEHRINGER
Modèle	BEAT800
Dimensions (H x L x P)	47,9 mm x 242,6 mm x 120 mm
Poids	0,34 kg
Alimentation	Bloc d'alimentation externe 9V / 750mA
Consommation électrique	Env. 10 W
Entrées	2 x Cinch/RCA (ligne/phono)
Sorties	2 x Cinch/RCA
Impédance d'entrée	Env. 47 kΩ
Niveau d'entrée max. (ligne)	16 dBu
Niveau d'entrée max. (phono)	150 mV_pp @ 1 kHz
Impédance de sortie	Env. 100 Ω
Niveau de sortie max.	16 dBu
Bande passante	10 Hz à 200 kHz (-3 dB)
Dynamique	122 dB (10 Hz à 20 kHz)
Distorsion harmonique totale (ligne)	0,001 % typ. @ 0 dBu
Rapport signal/bruit (ligne)	106 dB (A pondéré)
Fonctions principales	Double compteur BPM, Beat Assist, Sync Lock, affichage différence tempo
Affichage	Afficheurs 3 caractères par canal, chaîne LED niveau 6 LED, chaîne LED différence tempo
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas exposer aux liquides
Sécurité	Ne pas ouvrir le capot ; débrancher lors d'inutilisation prolongée ; ne pas exposer à la pluie
Garantie	1 an (enregistrement en ligne recommandé)
Numéro de série	Sur le panneau arrière

FOIRE AUX QUESTIONS - BEAT800 BEHRINGER

Comment utiliser la fonction Beat Assist ?

Appuyez au moins trois fois de suite sur la touche BEAT ASSIST au rythme de la musique. L'afficheur indique alors le tempo en BPM. La fonction Sync Lock s'active automatiquement après deux appuis.

Que signifie la LED Clip ?

La LED Clip s'allume lorsque le niveau d'entrée est trop élevé et peut provoquer des distorsions. Réduisez le niveau du signal entrant pour éviter les distorsions numériques.

Comment brancher des platines vinyles ?

Connectez les sorties de vos platines aux entrées cinch/RCA du BEAT800. Utilisez le sélecteur PHONO LINE sur la position PHONO pour adapter le niveau et l'égalisation. Le préampli phono intégré permet un branchement direct.

Que faire en cas de distorsion du son ?

Vérifiez d'abord que la LED Clip ne s'allume pas. Si c'est le cas, réduisez le niveau d'entrée. Assurez-vous également que le sélecteur PHONO LINE est correctement positionné selon la source (ligne ou phono).

Comment nettoyer l'appareil ?

Utilisez un chiffon sec et doux pour nettoyer l'appareil. N'utilisez jamais de produits liquides ou abrasifs. Ne laissez pas de liquide pénétrer dans l'appareil.

Puis-je utiliser des câbles XLR avec le BEAT800 ?

Non, le BEAT800 utilise uniquement des connecteurs cinch/RCA. Vous aurez besoin d'adaptateurs ou de câbles RCA pour le branchement.

Comment réinitialiser le compteur BPM ?

Le compteur BPM se réinitialise automatiquement lorsqu'il ne détecte plus de signal. Vous pouvez également utiliser la touche BEAT ASSIST pour définir un nouveau tempo manuellement.

Quelle est la différence entre les entrées Line et Phono ?

Les entrées Line sont destinées aux sources à niveau de ligne (lecteurs CD, DJ controllers) avec une sensibilité de 16 dBu. Les entrées Phono sont adaptées aux platines vinyles avec une sensibilité plus faible (150 mV_pp) et une correction RIAA intégrée.

L'appareil est-il compatible avec une platine CD ?

Oui, utilisez les entrées Line avec le sélecteur sur la position LINE. Branchez la sortie de votre platine CD sur les entrées RCA du BEAT800.

Où trouver le numéro de série ?

Le numéro de série se trouve sur le panneau arrière de l'appareil. Il est utile pour l'enregistrement du produit et les demandes de garantie.

MODE D'EMPLOI BEAT800 BEHRINGER

Manuel d'utilisation

Version 1.0 Octobre 2005

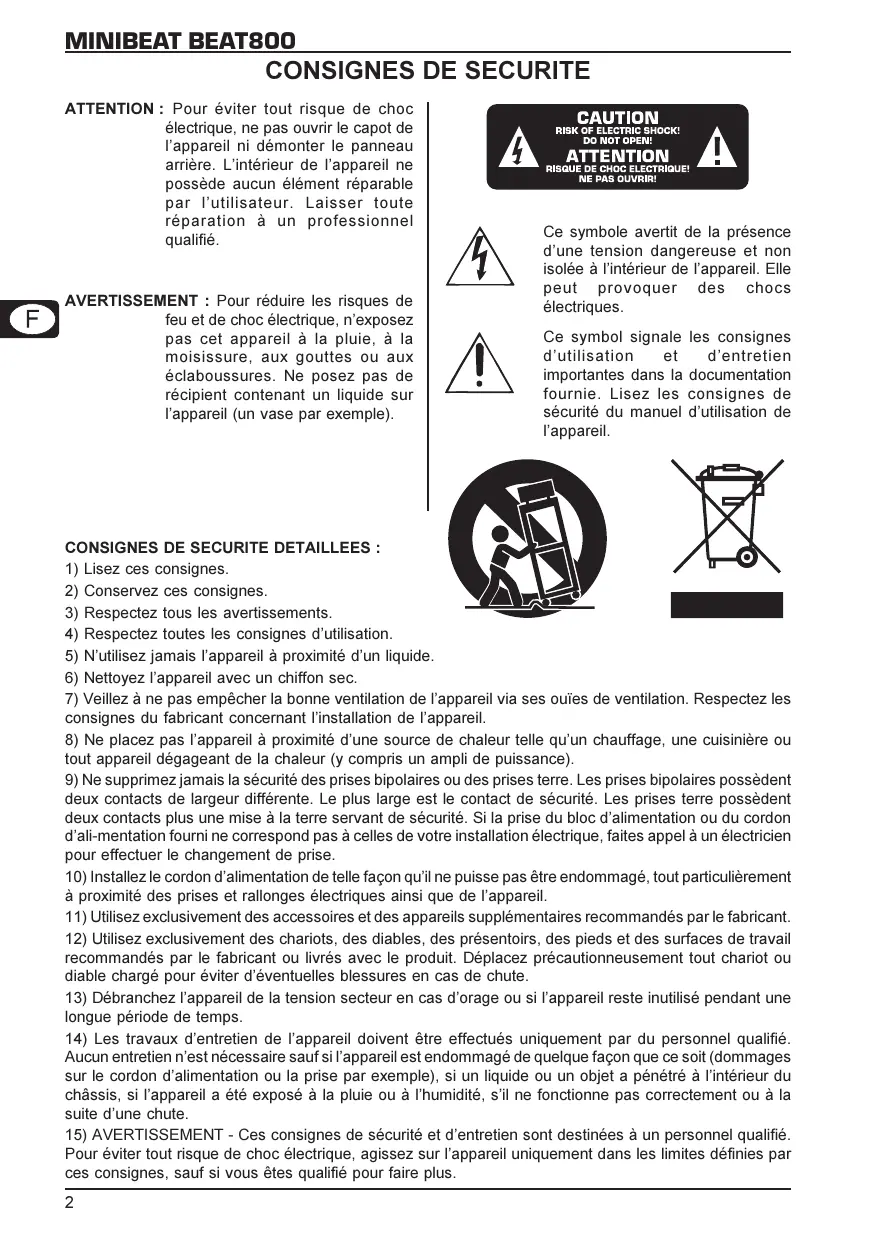

Consignes de sécurité

ATTENTION: Pour éviter tout risque de choc électrique, ne pas ouvrir le capot de l'appareil ni démonter le panneau arrière. L'intérieur de l'appareil ne possède aucun élément réparable par l'utilisateur. Laisser toute réparation à un professionnel qualifié.

AVERTISSEMENT: Pour réduire les risques de feu et de choc électrique, n'exposez pas cet appareil à la pluie, à la moisissure, aux gouttes ou aux éclaboussures. Ne posez pas de récipient contenant un liquide sur l'appareil (un vase par exemple).

Ce symbole avertit de la présence d'une tension dangereuse et non isolée à l'intérieur de l'appareil. Elle peut provoquer des chocs électriques.

Ce symbole signale les consignes d'utilisation et d'entretien importantes dans la documentation fournie. Lisez les consignes de sécurité du manuel d'utilisation de l'appareil.

Consignes de securite detaillees:

1) Lisez ces consignes. 2) Conservez ces consignes. 3) Respectez tous les avertissements. 4) Respectez toutes les consignes d'utilisation. 5) N'utilisez jamais l'appareil à proximité d'un liquide. 6) Nettoyez l'appareil avec un chiffon sec. 7) Veillez à ne pas empêcher la bonne ventilation de l'appareil via ses ouïes de ventilation. Respectez les consignes du fabricant concernant l'installation de l'appareil. 8) Ne placez pas l'appareil à proximité d'une source de chaleur telle qu'un chauffage, une cuisinière ou tout appareil dégageant de la chaleur (y compris un ampli de puissance). 9) Ne supprimez jamais la sécurité des prises bipolaires ou des prises terre. Les prises bipolaires possèdent deux contacts de largeur différente. Le plus large est le contact de sécurité. Les prises terre possèdent deux contacts plus une mise à la terre servant de sécurité. Si la prise du bloc d'alimentation ou du cordon d'alimentation fourni ne correspond pas à celles de votre installation électrique, faites appel à un électricien pour effectuer le changement de prise. 10) Installez le cordon d'alimentation de telle façon qu'il ne puisse pas être endommagé, tout particulièrement à proximité des prises et rallonges électriques ainsi que de l'appareil. 11) Utilisez exclusivement des accessoires et des appareils supplémentaires recommandés par le fabricant. 12) Utilisez exclusivement des chariots, des diables, des présentoirs, des pieds et des surfaces de travail recommandés par le fabricant ou livrés avec le produit. Déplacez précautionneusement tout chariot ou diable chargé pour éviter d'éventuelles blessures en cas de chute. 13) Débranchez l'appareil de la tension secteur en cas d'orage ou si l'appareil reste inutilisé pendant une longue période de temps. 14) Les travaux d'entretien de l'appareil doivent être effectués uniquement par du personnel qualifié. Aucun entretien n'est nécessaire sauf si l'appareil est endommagé de quelque façon que ce soit (dommages sur le cordon d'alimentation ou la prise par exemple), si un liquide ou un objet a pénétré à l'intérieur du châssis, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas correctement ou à la suite d'une chute. 15) AVERTISSEMENT - Ces consignes de sécurité et d'entretien sont destinées à un personnel qualifié. Pour éviter tout risque de choc électrique, agissez sur l'appareil uniquement dans les limites définies par ces consignes, sauf si vous êtes qualifié pour faire plus.

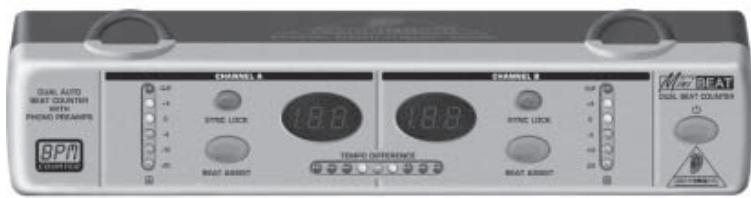

1. Introduction

Merci de la confiance que vous nous avez prouvée en achetant le MINIBEAT BEAT800.

Le chassin extrément compact du MINIBEAT renferme un double compteur de PBM associé à deux préamplis phono de très haute qualité. Indispensable à toute application DJ, le BEAT800 fournit deux compteurs de BPM intelligents avec fonctions Beat Assist et Sync Lock plus affichage des différences de tempo. A cela s'ajoutent deux entrées équipées d'un afficheur de niveau à 6 LED et de préamplis phono de dernierie génération pour permettre le câblage direct de platines. Le MINIBEAT possède des touches lumineuses de haute qualité ainsi que des amplis opérationnels Ultra Low-Noise lui garantissant des performances audio exceptionnelles.

Restez dans le groove avec le MINIBEAT!

1.1.1 Livraison

Votre MINIBEAT a été emballé avec le plus grand soin dans nos usines pour lui garantir un transport en toute sécurité. Cependant, si l'emballage vous parvient endommagé, vérifiez qu'il ne présente aucun signe extérieur de dégâts.

En cas de dommages, ne nous renvoyez pas l'appareil mais informez votre détaillant et la société de transport, sans quoi vous perdrez tout droit aux prestations de garantie.

Veuillez toujours utiliser l'emballage d'origine lorsque vous stockez ou expédiez votre BEAT800.

Ne laissez jamais jouer d'enfant sans surveillance avec l'appareil ou son emballage.

Veillez à respecter l'environnement si vous jetez tout ou partie de l'emballage.

1.1.2 Mise en service

Assurez-vous que la circulation d'air autour de l'appareil est suffisante et ne le place pas au-dessus d'un ampli de puissance ou à proximité d'une source de chaleur pour lui éviter tout problème de surchauffe.

On alimenter le BEAT800 à l'aide de son adaptateur secteur inclus. Utilisez uniquement ce bloc d'alimentation pour éviter tout dommage à votre équipement.

1.1.3 Enregistrement en ligne

Veuillez enregistrer rapidement votre nouvel équipement BEHRINGER sur notre site Internet www.behringer.com (ou www.behringer.fr). Vous y trouvez également nos conditions de garantie.

La société BEHRINGER accorde un an de garantie* pour les défauts matériels ou de fabrication à compter de la date d'achat. Au besoin, vous pouvez télécharger les conditions de garantie en français sur notre site http://www.behringer.com ou les réclamer par téléphone au [phone].

Au cas où votre produit tombe en panne, nous tenons à ce qu'il soit réparé dans les plus brefs délais. Pour ce faire, contactez le revendeur BEHRINGER chez qui vous avez acheté votre matériel. Si votre détaillant est loin de chez vous, vous pouvez également vous adresser directement à l'une de nos filiales. Vous trouverez la liste de nos filiales dans l'emballage d'origine de votre produit (« Global Contact Information/European Contact Information »). Si vous n'y trouverez pas de contact pour votre pays, adressez-vous au distributeur le plus proche de chez vous. Vous trouverez également les contacts BEHRINGER dans la zone « Support » de notre site www.behringer.com.

Le fait d'enregistrer votre produit ainsi que sa date d'achat simplifie grandement sa prise en charge sous garantie.

Merci pour votre coopération!

• D'autres dispositions sont en vigueur pour les clients de l'Union Européenne. Pour tout complément d'information, les clients de l'UE peuvent contacter l'assistance française BEHRINGER.

Assurez-vous de la compétence suffisante des personnes qui installent et utilisent leur appareil. Pendant et après l'installation, vérifiez qu'elles sont suffisamment en contact avec la terre de façon à éviter toute décharge electrostatique qui pourrait endommager votre matériel.

2.1 Face avant

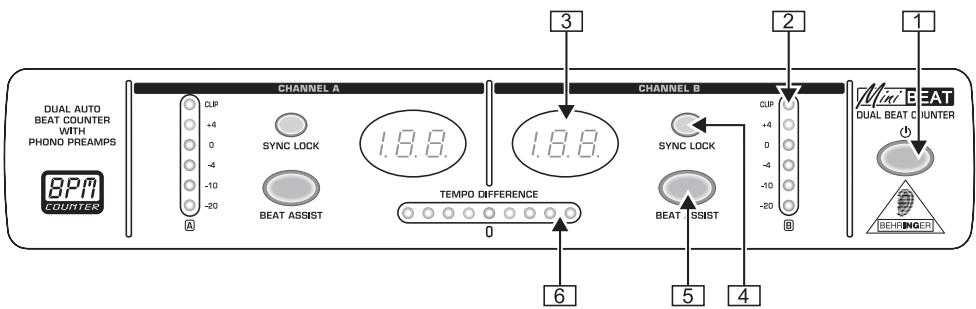

Fig. 2.1: Commandes de la face avant du BEAT800

1 Commutateur 1

Utilisez le commutateur pour allumer votre MINIBEAT BEAT800.

Le commutateur (1) ne désolidarise pas totalement l'appareil de la tension secteur. Pour séparer totalement le BEAT800 du secteur, débranche sa prise électrique. Lors de l'installation, assurez-vous que la prise électrique ainsi que le cordon d'alimentation sont en parfait état. Enfin, nous vous recommandons de débrancher l'appareil avant de le laisser inutilisé pendant un long laps de temps.

2 Chaine de LED

Utilisez la chaine de LED pour observer le niveau d'entrée du canal. Elle fournit 6 LED par canal, dont la LED Clip qui signale, lorsqu'elle s'allume, que des distorsions numériques peuvent apparaître dans l'entrée du BEAT800. Dans ce cas, réduisez le niveau du signal entrant.

3 Afficheur

L'afficheur à trois caractères du BEAT800 indique le tempo du signal du canal exprimé en BPM (Battements Par Minute). L'afficheur numérique gauche concerne le canal A (CHANNEL A) et le droit le canal B (CHANNEL B).

4 SYNC LOCK

Un morceau comportant des changements de tempo ferait changer sans arrêt les valeurs indiquées par le compteur de BPM. C'est pourquoi chaque canal du BEAT800 possède une touche SYNC LOCK permettant de limiter les valeurs possibles du tempo pendant un morceau. Utilisez cette fonction lorsque le compteur de BPM vient d'afficher une valeur réaliste.

5 BEAT ASSIST

Appuyez au moins trois fois de suite sur la touche BEAT ASSIST au rythme de la musique pour saisir son tempo. L'afficheur indique alors la valeur correspondante exprimée en BPM.

La fonction SYNC LOCK s'active automatiquement dès que vous avez appuyé plus de deux fois de suite sur la touche BEAT ASSIST.

6 TEMPO difference

Cette chaîne de LED indique une éventuelle différence de tempo entre les signaux des deux canaux du BEAT800. L'affichage se déplace toujours du côté du signal dont le tempo est le plus rapide. La LED verte centrale s'allume lorsque les deux signaux sont synchrones.

2.2 Panneau arrêté

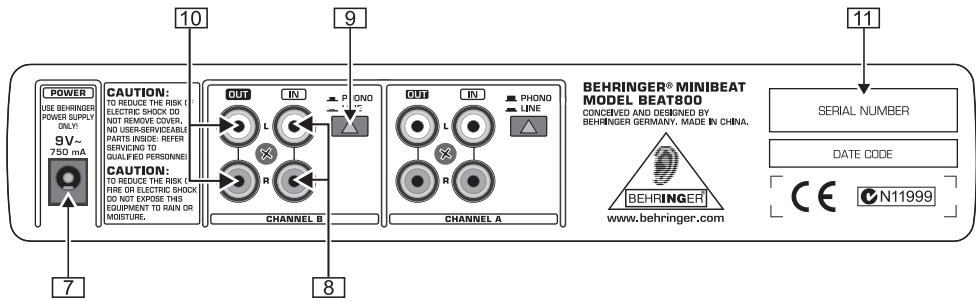

Fig. 2.2: Commandes et connexions du panneau arrêté du BEAT800

7 Utilisez le connecteur 9 V pour relier le BEAT800 à son bloc d'alimentation fourni. 8 Il s'agit des entrées asymétriques sur cinch/RCA du BEAT800. 9 PHONO LINE Vous pouvez alimenter le MINIBEAT aussi bien avec des signaux ligne que phono. Sélectionnez le type de signal entrant en utilisant la touche PHONO LINE. 10 Il s'agit des sorties asymétriques sur cinch/RCA du BEAT800. 11 NUMERO DE SERIE

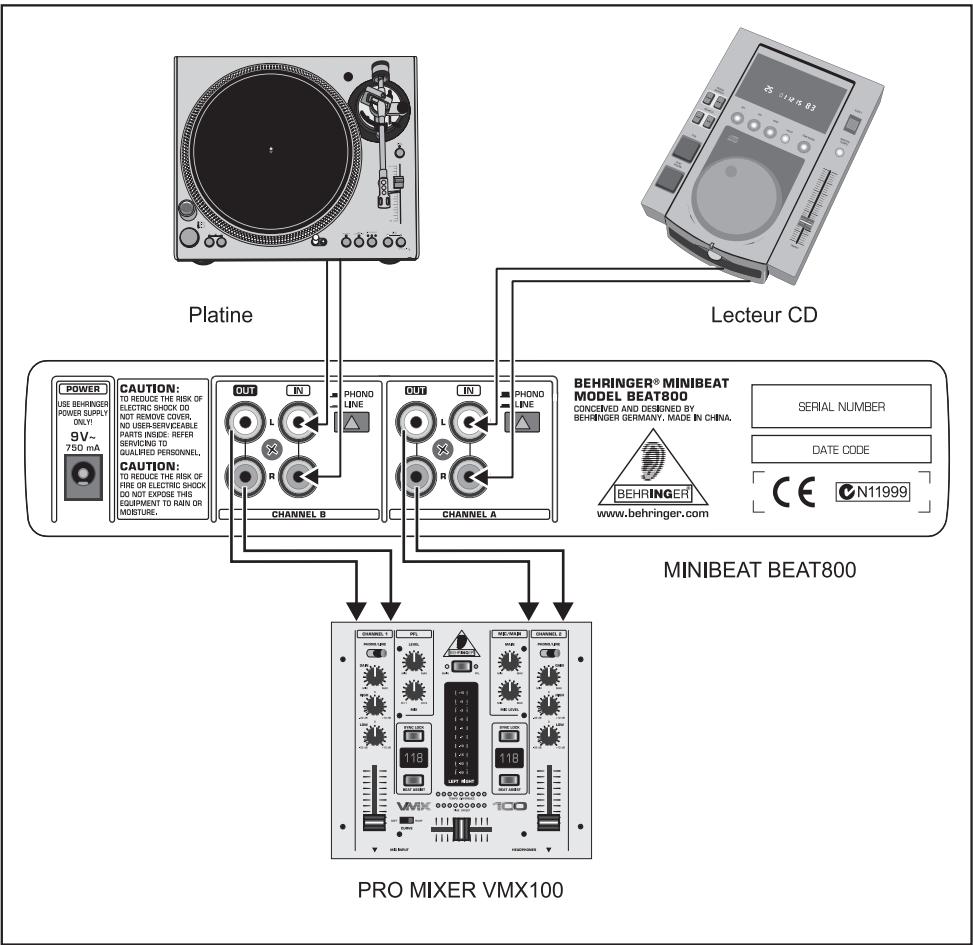

3. Example d'application

Le système de l'illustration ci-dessous présente un exemple d'utilisation du BEAT800.

Fig. 3.1 : Utilisation du BEAT800 dans un système pour DJ

Entrées (IN)

Connecteurs

Cinch/RCA

Impédance d'entrée

Env. 47 kΩ

Niveau d'entrée max.

Ligne

Tension d'entrée max.

Phono

16 dBu

150mV_pp @

1 kHz

Sorties (OUT)

Connecteurs Cinch/RCA

Impédance de sortie Env. 100 Ω

Niveau de sortie max. 16 dBu

Ligne

Bande passante 10 Hz à 200 kHz, -3 dB

Dynamique 122 dB, 10 Hz à 20 kHz

Distorsion harmonique totale 0,001 % typ. @ 0 dBu

Amplification 0 dB

Diaphonie -106 dB @ 1 kHz

Rapport signal/bruit 106 dBu @ 0 kHz, A pondéré

Bande passante RIAA

Distorsion harmonique totale 0,07% typ. @ -40 dBu/1 kHz

Amplification 40 dB

Diaphonie -65 dB @ 1 kHz

Rapport signal/bruit 66 dBu @ 0 kHz, A pondéré

Alimentation electrique

Connexion secteur Bloc d'alimentation externe, 9V / 750mA

Tension secteur

Etats-Unis/Canada 120 V~,60 Hz

Royaume-Uni/Australie 240 V~,50 Hz

Chine 220V\~,50Hz

Europe 230 V~,50 Hz

Japon 100 V~,50-60 Hz

Consommation électrode Env. 10 W

Dimensions/poids

Dimensions (H x L x P) Env. 47,9 mm x 242,6 mm x 120 mm

Poids Env. 0,34 kg

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications nécessaires peuvent ne pas être effectuées sans notification préalable. C'est pourquoi les caractéristiques et la configuration physique des produits peuvent différer des specifications et illustrations générées dans ce manuel.

Caractéristiques techniques et apparence susceptibles d'être modifiées sans notification préalable. Contenu exact lors de l'impression. Les noms et logos respectifs des sociétés, institutions ou publications représentés ou cités ici sont des marques déposées de leurs propriétaires respectifs. Leur utilisation n'implique pas que BEHRINGER® possède des droits sur ces marques déposées ou qu'il existe une affiliation entre BEHRINGER® et les propriétaires de la marque déposée. BEHRINGER® décline toute responsabilité concernant l'exactitude et l'intégrité des descriptions, illustrations et indications contenues ici. Les couleurs et spécifications représentées peuvent être légèrement différentes de celles du produit. Les produits sont vendus uniquement par nos revendeurs agréés. Les distributeurs et revendeurs ne sont pas des concessionnaires BEHRINGER®. Par conséquent, ils ne sont en aucun cas autorisés à lier BEHRINGER® par engagement ou représentation explicite ou implicite. Tous droits d'auteur réservés pour ce document. Toute reproduction ou transmission complète, partielle ou modifiée de ce document, quels qu'en soient le but, la forme et les moyens, est interdite sans la permission écrite de BEHRINGER Spezielle Studiotechnik GmbH. BEHRINGER® est une marque déposée.

TOUS DROITS RESERVES.

47877 Willich-Münchheide, Allemagne.

Tel. [phone], Fax [phone]

5. AUTRES produits MINI

Le MINIBEAT apparait à la gamme MINI BEHRINGER, une famille de produits conçus pour s'associer parfaitement. La famille MINI est composée des produits suivants :

Minifex FEX800

Multi-effet stéréo au format demi-rack pour le studio et la scène

16 superbes presets d'effet en 24 bits/48 kHz dont reverb, delay, chorus, flanger, phaser, rotary speaker, pitch shifter et diverses combinaisons d'effets Commande intuitive FX Preset avec LED indiquant le programme sélectionné

Miniamp AMP800

Ampli casques au format demi-rack pour le studio et la scène

4 sections d'amplification stéréo à forte puissance et totalement indépendantes Qualité sonore irréprochable même à plein volume

Minicom COM800

Compresseur stéréo à modélisation au format demi-rack pour le studio et la scène

16 superbes préréglages modélisés pour les applications les plus courantes (voix, batterie, guitare, clavier, etc.) Sélecteur de modélisation avec LED indiquant le programme de compression choisi

MINIMIC MIC800

Préampli micro à modélisation au format demi-rack pour le studio et la scène

Préampli de très grande qualité pour signaux micro, instrument et ligne ; complément idéal des micros électrostatiques de studio Modélisation de préampli ultra polyvalente pour optimiser rapidement vos enregistrements

Minimon MON800

Mixeur matriciel de monitoring au format demi-rack pour le studio et la scène

Section d'entrée dédiée avec 4 entrées stéréo sélectionnables et mixables Afficheur de la sortie stéréo principale doté de 6 LED pour l'indication précise du niveau

Minifbq FBQ800

Egaliseur graphique au format demi-rack pour le studio et la scène

Système révolutionnaire FBQ de détection de larsens identifient instantanément les fréquences d'accrochage, aussi utilisable comme analyseur de spectre Filtre coupe-bas supplémentaire supprimant le bruit résiduel à fréquence telles que des vibrations du sol

MINIMIX MIX800

Processeur de karaoke au format demi-rack pour le studio et la scène

Suppresseur de voix révolutionnaire éliminant efficacement les voix des sources stéréo sans modifier l'essentiel de la musique Processeur d'effet numérique écho/reverb en 24 bits/40 kHz pour l'amélioration ultime des voix

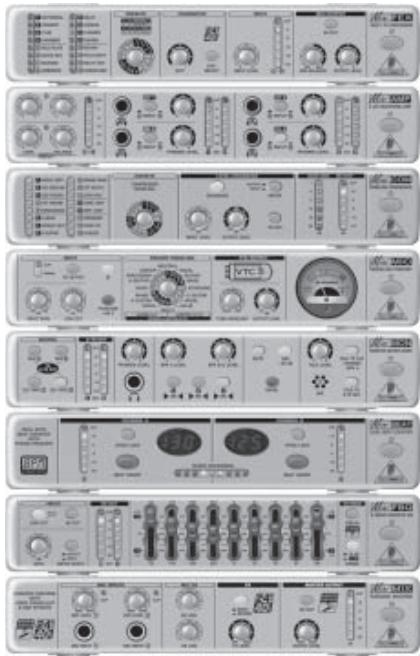

Fig. 5.1 : Tous les produits MINI sont empilables
