DEQ1024 - Égaliseur graphique BEHRINGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Égaliseur graphique numérique 31 bandes
Marque	BEHRINGER
Modèle	DEQ1024 (ULTRAGRAPH DIGITAL)
Dimensions (H x L x P)	Environ 89 x 482,6 x 135 mm
Poids	Environ 2,5 kg
Alimentation secteur	85 à 250 V~, 50/60 Hz, automatique
Consommation électrique	10 W typique
Fusible	T1AH (voir caractéristiques techniques)
Convertisseurs A/N et N/A	24 bits / 96 kHz, suréchantillonnage 64/128x
Bande passante	15 Hz à 35 kHz, +/-3 dB
Rapport signal/bruit	104 dBu (pondéré A, 22 Hz – 22 kHz)
Distorsion (THD)	0,004 % typ. @ +4 dBu, 1 kHz
Nombre de bandes d'égalisation	31 bandes (tiers d'octave) de 20 Hz à 20 kHz
Plage de réglage des faders	+/-6 dB, +/-12 dB ou 0/-24 dB
Suppresseur de larsen (Feedback Destroyer)	Automatique, jusqu'à 10 filtres numériques par canal
Générateur de bruit rose	Intégré, niveau de -48 à 0 dB
Traitement dynamique	Gate et limiteur avec IGC numérique
Filtres coupe-bas et coupe-haut	Coupe-bas : 20 Hz à 160 Hz ; Coupe-haut : 2,5 kHz à 16 kHz (12 dB/oct.)
Fonction True Curve	Correction de la courbe de réponse réelle
Entrées analogiques	Symétriques sur XLR, impédance 22 kΩ, niveau max +12 ou +22 dBu commutable
Sorties analogiques	Servo-symétriques sur XLR, impédance 100 Ω, niveau max +12 ou +22 dBu commutable
Entrées numériques	AES/EBU (XLR) et S/PDIF (RCA)
Sorties numériques	AES/EBU (XLR) et S/PDIF (RCA)
Modes de fonctionnement	Analog, Digital, Pre EQ, Post EQ
Nettoyage	Avec un chiffon sec ; ne pas utiliser de liquides
Sécurité	Ne pas ouvrir le capot ; risque de choc électrique. Débrancher en cas d'orage ou d'inutilisation prolongée.
Garantie	Sous conditions ; enregistrement en ligne dans les 14 jours conseillé

FOIRE AUX QUESTIONS - DEQ1024 BEHRINGER

Comment activer le suppresseur de larsen (Feedback Destroyer) ?

Appuyez sur la touche ON/OFF (jaune) de la section FEEDBACK DESTROYER. La LED s'allume et l'appareil scanne le signal pour identifier et supprimer automatiquement les fréquences de larsen. Pour arrêter l'analyse sans désactiver la suppression, appuyez à nouveau sur ON/OFF.

Comment utiliser le générateur de bruit rose ?

Maintenez enfoncée la touche PINK NOISE pour activer le générateur. Le volume du bruit rose augmente progressivement tant que la touche est maintenue. Relâchez-la pour arrêter. Le niveau est indiqué sur l'afficheur LEVEL METER.

Quelle est la fonction des modes CONFIG (Analog, Digital, Pre EQ, Post EQ) ?

Maintenez enfoncée la touche CONFIG pour sélectionner le mode de fonctionnement : Analog : entrées/sorties analogiques ; Digital : entrées/sorties numériques ; Pre EQ : les connecteurs numériques servent d'insert avant l'égaliseur ; Post EQ : insert après l'égaliseur.

Comment régler le limiteur ?

Utilisez le potentiomètre LIMITER dans la section DYNAMICS. Le seuil est réglable de -6 à +9 dB. En butée droite, le limiteur est désactivé (OFF). La LED rouge LIMITER s'allume lorsque le limiteur agit.

Comment utiliser la fonction True Curve ?

Appuyez sur la touche TRUE CURVE (LED verte allumée) pour activer l'algorithme de correction qui annule l'influence mutuelle des bandes voisines. La courbe de réponse réelle correspond alors exactement aux réglages effectués.

Comment nettoyer l'ULTRAGRAPH DIGITAL DEQ1024 ?

Nettoyez l'appareil avec un chiffon sec. N'utilisez jamais de liquides ou de produits ménagers, car ils pourraient pénétrer à l'intérieur du châssis.

Quel type de fusible utiliser pour le DEQ1024 ?

Utilisez impérativement un fusible de type T1AH. La valeur correcte est indiquée dans le chapitre « CARACTÉRISTIQUES TECHNIQUES » du manuel. Tout fusible défectueux doit être remplacé par un fusible de même valeur.

Comment connecter l'appareil en numérique (AES/EBU ou S/PDIF) ?

Raccordez les entrées numériques (XLR pour AES/EBU, RCA pour S/PDIF) à la source numérique. Sélectionnez la fréquence d'échantillonnage avec la touche CLOCK (44,1 / 48 / 96 kHz ou auto via DIG IN). Ne pas alimenter simultanément les entrées AES/EBU et S/PDIF.

Comment utiliser le gate ?

Le gate se règle avec le potentiomètre GATE. Le seuil est réglable de -60 à -10 dB. En butée gauche, le gate est désactivé (OFF). La LED jaune GATE s'allume lorsque le gate se ferme (niveau inférieur au seuil). Il supprime le bruit de fond et la diaphonie.

Que faire en cas de larsen pendant une représentation ?

Activez la fonction FB INDICATOR (touche avec LED verte) pour identifier les bandes de fréquences contenant des larsens : la LED du fader correspondant brille plus fort. Réduisez progressivement le niveau de ces bandes jusqu'à disparition du larsen. Vous pouvez aussi utiliser le Feedback Destroyer automatique.

MODE D'EMPLOI DEQ1024 BEHRINGER

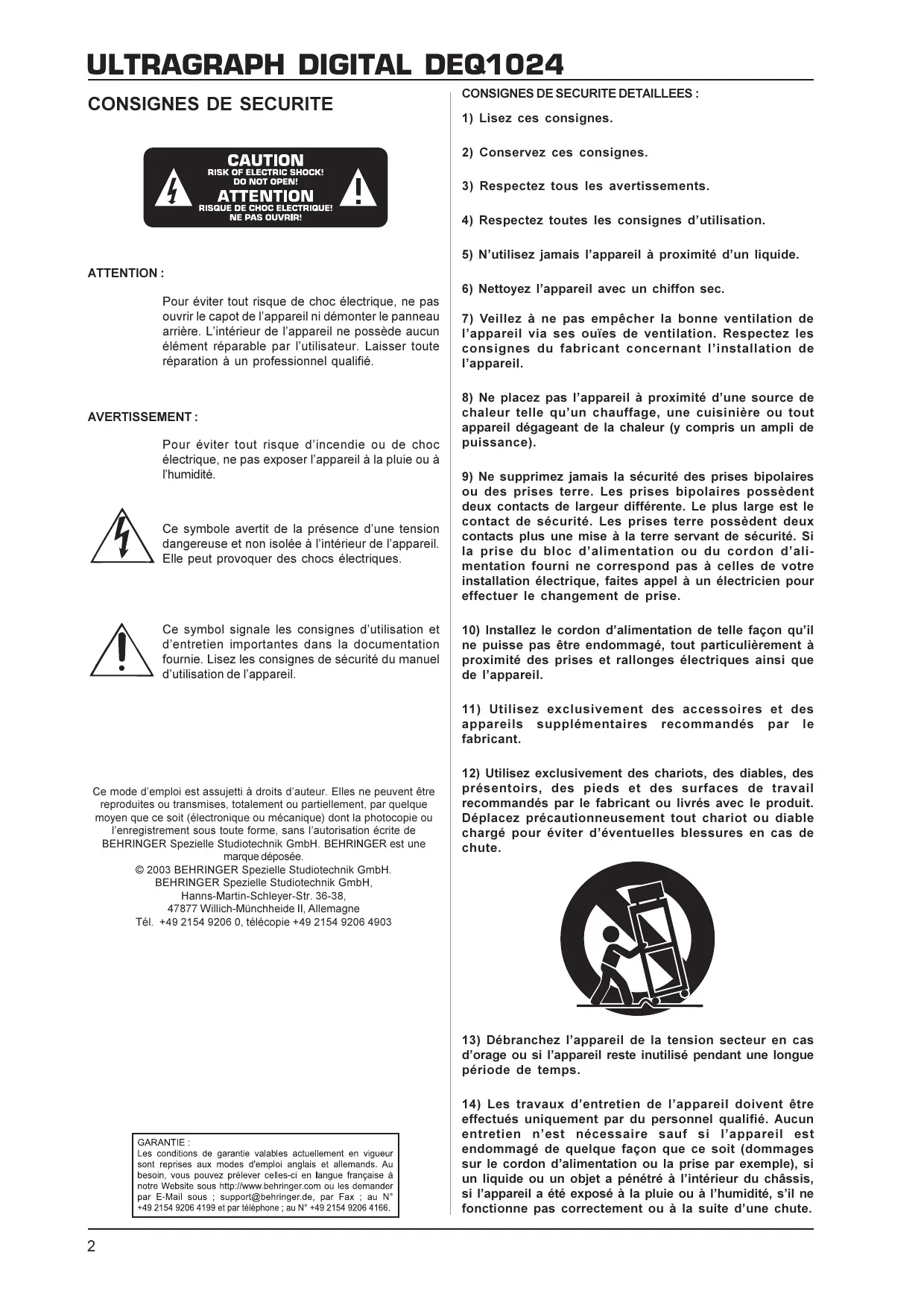

Pour éviter tout risque de choc électrique, ne pas ouvrir le capot de l'appareil ni démonter le panneau arrière. L'intérieur de l'appareil ne possède aucun élément réparable par l'utilisateur. Laisser toute réparation à un professionnel qualifié.

Avertissement :

Pour éviter tout risque d'incendie ou de choc électrique, ne pas exposer l'appareil à la pluie ou à l'humidité.

Ce symbole avertit de la présence d'une tension dangereuse et non isolée à l'intérieur de l'appareil. Elle peut provoquer des chocs électriques.

Ce symbole signale les consignes d'utilisation et d'entretien importantes dans la documentation fournie. Lisez les consignes de sécurité du manuel d'utilisation de l'appareil.

Ce mode d'emploi est assujetti à droits d'auteur. Elles ne peuvent être reproduites ou transmises, totalement ou partiellement, par quelque moyen que ce soit (électronique ou mécanique) dont la photocopie ou l'enregistrement sous toute forme, sans l'autorisation écrite de BEHRINGER Spezielle Studiotechnik GmbH. BEHRINGER est une marque déposée.

47877 Willich-Münchheide II, Allemagne

Tél. [phone], télécopie [phone]

GARANTIE :

Les conditions de garantie valables actuellement en vigueur sont reprises aux modes d'emploi anglais et allemands. Au besoin, vous pouvez prélever celles-ci en langue française à notre Website sous http://www.behringer.com ou les demander par E-Mail sous; [e-mail], par Fax; au N° [phone] et par téléphone; au N° [phone].

CONSIGNES DE SECURITE DETAILLEES :

1) Lisez ces consignes. 2) Conservez ces consignes. 3) Respectez tous les avertissements. 4) Respectez toutes les consignes d'utilisation. 5) N'utilisez jamais l'appareil à proximité d'un liquide. 6) Nettoyez l'appareil avec un chiffon sec. 7) Veillez à ne pas empêcher la bonne ventilation de l'appareil via ses ouïes de ventilation. Respectez les consignes du fabricant concernant l'installation de l'appareil. 8) Ne placez pas l'appareil à proximité d'une source de chaleur telle qu'un chauffage, une cuisinière ou tout appareil dégageant de la chaleur (y compris un ampli de puissance). 9) Ne supprimez jamais la sécurité des prises bipolaires ou des prises terre. Les prises bipolaires possèdent deux contacts de largeur différente. Le plus large est le contact de sécurité. Les prises terre possèdent deux contacts plus une mise à la terre servant de sécurité. Si la prise du bloc d'alimentation ou du cordon d'alimentation fourni ne correspond pas à celles de votre installation électrique, faites appel à un electricien pour effectuer le changement de prise. 10) Installez le cordon d'alimentation de telle façon qu'il ne puisse pas être endommagé, tout particulièrement à proximité des prises et rallonges électriques ainsi que de l'appareil. 11) Utilisez exclusivement des accessoires et des appareils supplémentaires recommandés par le fabricant. 12) Utilisez exclusivement des chariots, des diables, des présentoirs, des pieds et des surfaces de travail recommandés par le fabricant ou livrés avec le produit. Déplacez précautionneusement tout chariot ou appareil charge pour éviter d'éventuelles blessures en cas de chute.

13) Débranche l'appareil de la tension secteur en cas d'orage ou si l'appareil reste inutilisé pendant une longue période de temps. 14) Les travaux d'entretien de l'appareil doivent être effectués uniquement par du personnel qualifié. Aucun entretien n'est nécessaire sauf si l'appareil est endommagé de quelque façon que ce soit (dommages sur le cordon d'alimentation ou la prise par exemple), si un liquide ou un objet a pénétré à l'intérieur du châssis, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas correctement ou à la suite d'une chute.

1. Introduction

Merci de la confiance que vous nous avez accordée en achetant l'ULTRAGRAPH DIGITAL DEQ1024. Il s'agit d'un égaliseur numérique de très haute qualité parfaitement adapté aux applications live et studio. Il intègre des convertisseurs A/N et N/A 24 bits/96 kHz.

Outre sa section égaliseur graphique, l'ULTRAGRAPH DIGITAL vous offre un ensemble complet de fonctions complémentaires telles qu'un suppresseur de larsen, un générateur de bruit rose, un limiteur/noise gate, etc. Cette fonctionnalité fera du DEQ1024 l'un des éléments essentiels de votre système d'enregistrement ou de sonorisation.

Le présent manuel est destiné à vous familiariser avec des notions spécifiques à connaître pour pouvoir utiliser correctement l'ensemble des fonctions de l'appareil. Après l'avoir lu, archivez-le afin de pouvoir le consulter ultérieurement.

1.1.1 Livraison

L'ULTRAGRAPH DIGITAL a été emballé avec le plus grand soin dans nos usines pour lui garantir un transport en toute sécurité. Cependant, si l'emballage vous parvient endommagé, vérifie qu'il ne présente aucun signe extérieur de dégâts.

En cas de dommages, ne nous renvoyez pas l'appareil, mais informez-en votre revendeur et la société de transport, sans quoi vous perdrez tout droit aux prestations de garantie.

1.1.2 Mise en service

Assurez-vous que la circulation d'air autour de l'appareil est suffisante et ne le posez pas au-dessus d'un ampli de puissance ou à proximité d'un chauffage pour lui éviter tout problème de surchauffe.

Tout fusible défectueux doit impérativement être remplacé par un fusible de valeur ajustée! Vous trouverez la valeur correcte du fusible au chapitre «CHARACTERISTIQUES TECHNIQUES».

On effectue la liaison avec la tension secteur via le cordon d'alimentation fourni et l'embase IEC standard. Ils sont conformes aux normes de sécurité en vigueur.

Assurez-vous que tous vos appareils sont équipés d'une prise terre. Pour votre propre sécurité, nous vous recommandons de ne jamais supprimer ou rendre inopérante la mise à la terre aussi bien du câble d'alimentation que de l'appareil.

1.1.3 Garantie

Prenez le temps de nous renvoyer la carte de garantie dûment remplie dans les 14 jours suivant la date d'achat ou d'enregistrer votre produit en ligne sur www. behringer. com sans quoi vous perdrez tout droit aux prestations de garantie.

1.2 Le manuel

Ce manuel fournit une vue d'ensemble des commandes de votre matériel ainsi que des précisions pratiques quant à ses domaines d'utilisation. Pour tout complément d'information concernant un thème précis, consultez le site www.behringer.com. Vous y trouvrez, entre autres, des précisions à propos des processeurs et de leur utilisation.

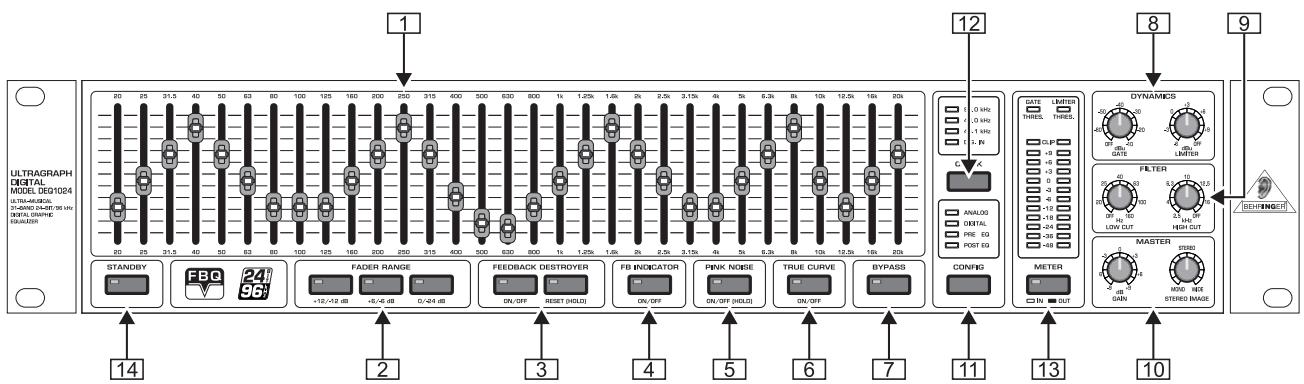

2.1 Face avant Fig. 2.1 : Les commandes de la face avant

1 Les faders 45 mm de l'EGALISEUR permettent d'amplifier ou de réduire le niveau de chacune des 31 bandes de fréquences. Chaque fader est équipéd'une LED rouge. 2 Avec les touches FADER RANGE, vous pouvez déterminer l'importance de la variation de niveau maximal appliquée par les faders. Choisissez entre +12/-12 dB (LED verte), +6/-6 dB (LED verte) et 0/-24 dB (LED jaune). Ce dernier réglage est particulièrement bien adapté à la suppression des larsens puisqu'il permet d'appliquer une réduction très importante du niveau de chaque bande (-24 dB). Chaque touche du DEQ1024 (hormis CONFIG et CLOCK) est équipée d'une LED qui s'allume pour rappeler l'activité de la fonction lui correspondant.

Les réglages s'appliquent systématiquement aux deux canaux du DEQ1024. Le DEQ1024 dispose d'une fonction FEEDBACK DESTROYER (suppresseur de larsen) automatique.

Activer le feedback destroyer :

Appuyez sur la touche ON/OFF (touche jaune, LED allumée). L'appareil scanne alors le signal à la recherche des fréquences d'accrochage. Dès qu'il en a trouvé, la LED rouge de la touche RESET (HOLD) s'allume. L'appareil réduit alors automatiquement le niveau des fréquences en question. Ce faisant, l'appareil poursuit l'analyse du signal pour permettre l'identification et la suppression de nouveaux larsens. Cette analyse continue est destinée essentiellement

aux micros susceptibles d'être déplacés pendant le concert (micros chant par exemple) et donc de générer différents larsens selon leur position sur scène.

Arrête la fonction de recherche sans désactiver le suppresseur de larsen :

Appuyez une seconde fois sur la touche ON/OFF pour interrompre le processus d'analyse. Les fréquences d'accrochage déjà identifiées continuent à être supprimées (la LED RESET (HOLD) reste allumée). Cette méthode de suppression de larsen est recommandée pour les micros immobiles tels que les micros de la batterie. Pour relancer le processus d'analyse, rappuyez sur la touche ON/OFF.

Affichage des fréquences d'accrochage :

Appuyez brièvement sur la touche RESET (HOLD). Pendant environ deux secondes, vous pouvez alors visualiser, grâce aux LED des faders, quelles sont les bandes contenant des fréquences d'accrochage. Si aucun larsen n'est apparu, toutes les LED restent éteintes pendant environ deux secondes.

Désactivé le feedback destroyer :

Maintenez la touche RESET (HOLD) enfoncée pour réinitialiser les filtres (la LED RESET (HOLD) s'éteint) et désactiver le FEEDBACK DESTROYER.

4 Appuyez sur la touche FB INDICATOR (la LED verte s'allume) pour activer le système d'identification des larsens. La ou les bandes de fréquences contenant des larsens sont signalées par l'intensité lumineuse accrue de la LED de leur fader. Simultanément, les LED des autres faders brillent moins fortement. Vous pouvez maintenir réduire progressivement le niveau des bandes contenant une ou plusieurs fréquences d'accrochage jusqu'à ce que les larsens disparaisent et les LED s'éteignent. Vous pouvez également utiliser l'affichage de l'intensité sonore de chaque bande de fréquences comme un analyseur de spectre 31 bandes. La fonction FB INDICATOR affiche l'énergie contenue par chaque bande de fréquences. N'oubliez pas que certaines bandes peuvent posséder un niveau élevé sans pour autant contenir des larsens. Les fonctions FEEDBACK DESTROYER et FB INDICATOR sont totalement indépendantes l'une de l'autre. On peut donc les activer simultanément. Attention : en mode 96 kHz, ces deux fonctions ne sont pas disponibles ! 5 Maintenez enfoncée la touche PINK NOISE pour activer le générateur de signal test du DEQ1024 (la LED rouge de la touche s'allume). Tant que la touche reste enfoncée, le volume du signal test croît progressivement (son niveau est indiqué par l'afficheur LEVEL METER [13]). Appuyez brièvement sur la touche PINK NOISE pour désactiver la fonction.

BRUIT ROSE (PINK NOISE)

Les résonances du lieu et la réponse du système de diffusion accentuent certaines fréquences et en atténuent d'autres. Le bruit rose est un signal neutre que l'on diffuse via le système de sonorisation pour corriger sa réponse ainsi que l'acoustique du lieu. Pendant que le bruit rose est diffusé, on analyse le spectre sonore avec un micro de mesure (l'ECM8000 BEHRINGER par exemple) et un analyseur en temps réel (l'ULTRACURVE PRO DEQ2496 par exemple). Le résultat de la mesure sert de base aux réglages d'égaliseur : on réduit le niveau des fréquences accentuées par le lieu et la sono et inversement afin d'obtenir une image sonore la plus linéaire possible.

Pour réaliser ces corrections, prenez comme référence une fréquence dont le niveau est compris entre 0 et -3 dB afin d'éviter de faire saturer les machines en aval (ampli, filtre actif, etc.). Avec un égaliseur graphique classique, on constate une différence entre la courbe réglée et la courbe réelle de la réponse en fréquences. Cette différence dépend des fréquences et de leur amplification/atténuation : étant donné que les bandes voisines s'influencent mutuellement, leurs amplifications/atténuations s'additionnent.

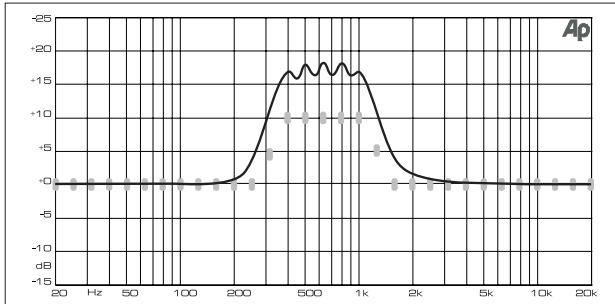

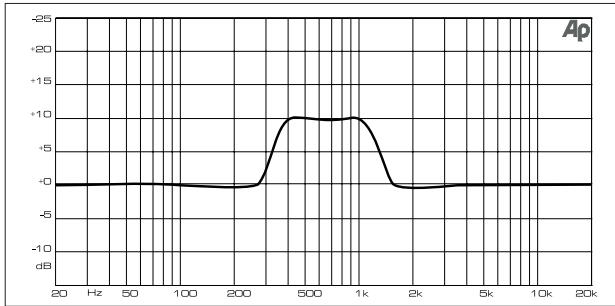

Fig. 2.2: Égaliseur graphique classique (sans correction)

Grâce à un algorithme spécifique du DEQ1024, il est possible de corriger cette réponse « faussée » en appuyant sur la touche TRUE CURVE (la LED verte s'allume).

Fig. 2.3 : Égaliseur graphique avec correction (TRUE CURVE)

La courbe de fréquences réelle correspond alors exactement à la courbe des réglages effectués.

7 Appuyez sur la touche BYPASS pour comparer directement le signal égalisé au signal original. Lorsque la fonction BYPASS est active (la LED rouge est allumée), les entrées de l'appareil sont reliées directement à ses sorties. 8 La section DYNAMICS du DEQ1024 compte un GATE et un LIMITEUR. Chaque processeur de dynamique se déclenche lorsque le niveau du signal passe au-dessus (LIMITEUR) ou au-dessous (GATE) du niveau seuil (Threshold). On détermine le seuil de chaque processeur de dynamique avec les potentiomètres GATE et LIMITER.

Le GATE permet de supprimer le bruit de fond, la diaphonie et les bruits résiduels du signal qu'il coupe dès que son niveau passe en-dessous du seuil (Threshold). La LED jaune GATE de la section METER (voir [13]) s'allume lorsque le GATE se ferme. La plage des valeurs possibles du seuil s'étend de -60 à -10 dB. Lorsque le potentiamètre est en butée gauche, le GATE est désactivé (OFF).

Limiteur

Le LIMITEUR protège votre système contre les crées du signal qui peuvent s'avérer dangereuses, notamment pour les haut-parleurs, en réduisant le niveau de sortie lorsqu'il dépasse le seuil (Threshold). La LED LIMITER (rouge) de la section METER (voir [13]) indique l'activité du limiteur. La plage des valeurs possibles du seuil du limiteur s'étend de -6 à +9 dB. Lorsque le potentiamètre est en butée droite, le LIMITEUR est inactif (OFF).

N'oubliez pas que le niveau de sortie du signal augmente lorsque vous amplifiez le niveau de nombreuses bandes avec l'égaliseur. Cette amplification du signal déclenche donc le limiteur plus tôt. Pour éviter ce phénomène, réduisez le niveau de certaines bandes de fréquences, à moins que vous souhaitiez un effet particulier en faisant agir sciemment le limiteur sur des portions plus importantes du signal.

La section FILTER du DEQ1024 dispose de filtres LOW CUT (coupe-bas) et HIGH CUT (coupe-haut). Ils vous permettent de limiter la bande passante par le bas et/ou par la haut. Le potentiometre HIGH CUT détermine la fréquence limite entre 2,5 et 16kHz au-dessus de laquelle toutes les fréquences doivent être supprimées. Lorsqu'il est en butée droite, le filtre coupe-haut est désactivé (OFF). Le potentiometre LOW CUT détermine la fréquence limite entre 20 et 160Hz au-dessous de laquelle toutes les fréquences doivent être supprimées. Lorsqu'il est en butée gauche, le filtre coupe-bas est désactivé (OFF). Le potentiometre GAIN de la section MASTER détermine le niveau de sortie du DEQ1024 entre -9 et +9 dB. A cela vient s'ajouter une fonction Stereo Imager destinée au contrôle de l'image stéreo. Elle permet d'élargir le champ stéreo et de séparer nettement les canaux gauche et droit. Lorsque le potentiometre STEREO IMAGE est en butée droite, l'élargissement de l'image stéreo est à son maximum (WIDE). Lorsqu'il est en butée gauche, le signal stéreo est transformé en signal mono (MONO). Enfin, lorsqu'il est en position centrale, le signal stéreo n'est pas traité par la section Stereo Imager (STEREO = neutre). On sélectionne le mode de fonctionnement général de l'appareil en maintenant la touche CONFIG enfoncée. Les différents modes sont : ANALOG (LED verte), DIGITAL (LED jaune), PRE EQ (LED jaune) et POST EQ (LED jaune). Dans les modes PRE EQ et POST EQ, on peut utiliser les connecteurs numériques du panneau arrière comme point d'insertion numérique (insert), par exemple pour le câblage d'un processeur de dynamique. En mode PRE EQ, l'insert intervient avant l'égaliseur alors qu'en mode POST EQ, l'insert intervient après l'égaliseur (voir Fig. 2.5 et 2.6).

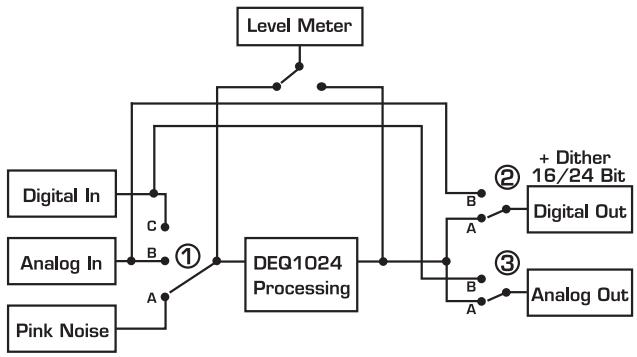

Fig. 2.4: Circuits d'entrée/sortie en fonction du mode de fonctionnement

Tab. 2.1 : Circuits d'entrée/sortie en fonction du mode de fonctionnement

CONFIG	1	2	3	Pink Noise ON
				1	2	3
Analog	B	A	A	A	A	A
Digital	C	A	A	A	A	A
Pre EQ	C	B	A	A	B	A
Post EQ	B	A	B	A	A	B

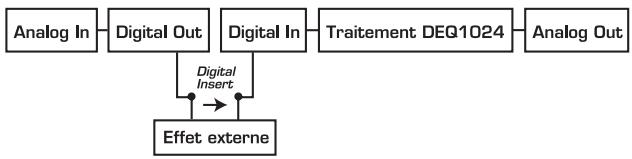

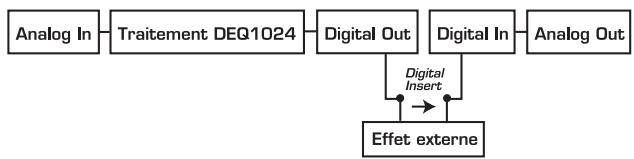

Fig. 2.5: Trajet du signal en mode PRE EQ

Fig. 2.6: Trajet du signal en mode POST EQ

Maintenez la touche CLOCK enfoncée pour sélectionner la fréquence d'échantillonnage utilisée par l'appareil (44,1 kHz, 48 kHz ou 96 kHz > LED vertes). Pour synchroniser l'appareil sur la fréquence d'échantillonnage d'une autre machine (une console numérique par exemple), sélectionnez DIG IN (la LED jaune s'allume). Si vous choisissez le réglage DIG IN alors qu'aucun signal n'alimente l'entrée numérique, le DEQ1024 ne peut se synchroniser sur aucune fréquence d'échantillonnage (la LED jaune DIG IN clignote). Dans ce cas, il travaille avec la fréquence du dernier signal raccordé à l'entrée numérique. Si vous raccordez une source à l'entrée numérique alors que l'appareil n'est pas synchronisé, le DEQ1024 repasse en mode normal et se synchronise automatiquement sur la fréquence d'échantillonnage du signal que vous venez de relier à l'entrée numérique (la LED verte DIG IN s'allume).

Maintenez simultanément enfoncées les touches CONFIG et CLOCK pour modifier la longueur de mot du signal de la sortie numérique (16 ou 24 bits). Si vous avez sélectionné la résolution en 24 bits, la LED 24 dB de l'afficheur METER (voir [13]) s'allume. Si vous avez besoin de la résolution en 16 bits, aucune LED de l'afficheur ne s'allume. Cette longueur de mot permet d'adapter les sorties numériques de l'égaliseur aux entrées 16 bits d'une carte son ou d'un enregistreur DAT ou CD. Quelle que soit la résolution, le signal des sorties analogiques est toujours converti avec une résolution de 24 Bit.

13 L'afficheur 12 segments LEVEL METER indique le niveau du signal des entrées ou des sorties. On sélectionne le signal à visualiser avec la touche METER. La LED verte de la touche s'allume pour indiquer que l'afficheur représente le niveau du signal de sortie et s'éteint lorsque le signal d'entrée est assigné à l'afficheur. La LED rouge CLIP s'allume dès que le signal affiché sature. Les LED GATE et LIMITER indiquent que le signal a franchi le seuil du processeur de dynamique correspondant (voir 8), c'est-à-dire que le processeur en question TRAITE le signal. Après avoir sélectionné la longueur de mot 24 bits (voir 12), maintenez la touche PINK NOISE enfoncée pour que l'afficheur LED METER représente le volume du bruit rose. 14 Maintenez la touche STANDBY enfoncée pour faire passer l'appareil en mode standby (la LED rouge s'allume). Le signal est alors conduit aux sorties de l'appareil sans subir le moindre traitement. Toutes vos modifications sont sauvegardées automatiquement toutes les 2 secondes afin que vous ne perdiez pas vos réglages lors des mises en veille (standby) ou des mises sous ou hors tension (via le commutateur POWER [20]).

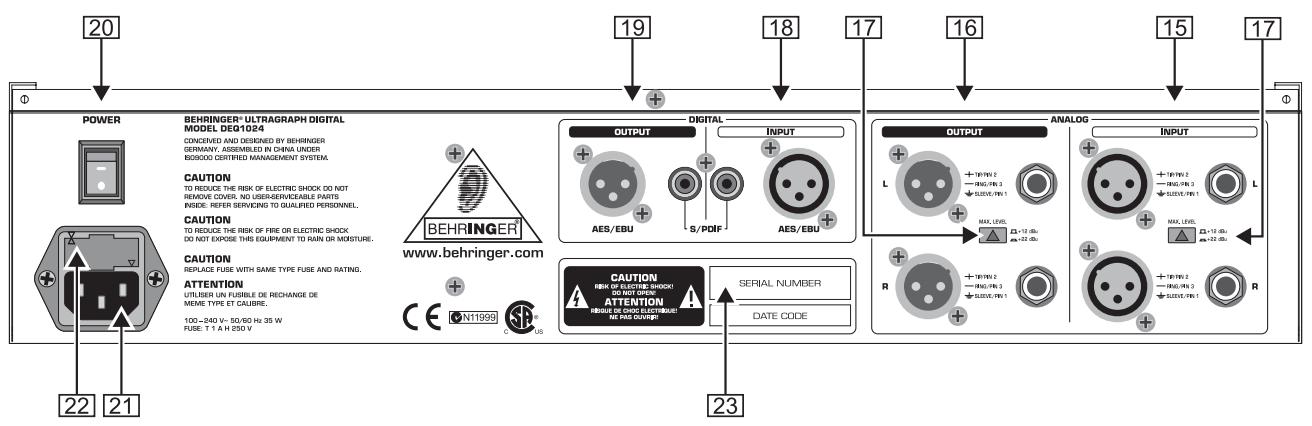

2.2 Panneau arrêté Fig. 2.7 : Commandes et connexions du panneau arrêté

Les entrées symétriques sur jacks et XLR sont destinées à accueillir un signal analogue. Les sorties symétriques sur jacks et XLR délivrent le signal analogique du DEQ1024. Les commutateurs MAX. LEVEL augmentent le niveau maximal des entrées et sorties analogiques de +12 dBu à +22 dBu. Les entrées numériques peuvent recevoir un signal numérique au format AES/EBU (connecteur XLR) ou au format S/PDIF (connecteur cinch/RCA). Dans les modes PRE EQ et POST EQ, ces connecteurs peuvent servir de retard d'insert (voir [11]). Dans ce cas, raccordez-y la sortie de votre périphérique. N'alimentez jamais simultanément les entrées AES/EBU et S/PDIF. Les sorties numériques délivrent le signal numérique au format AES/EBU (connecteur XLR) et au format S/PDIF (connecteur cinch/RCA). Dans les modes PRE EQ et POST EQ, on peut utiliser ces connecteurs comme des départ d'insert (voir 11). Dans ce cas, raccordez-y l'entrée de votre périphérique. Contrairement aux entrées numériques, les sorties numériques peuvent être utilisées simultanément. Le commutateur POWER met le DEQ1024 sous ou hors tension. Laissez-le en position « Arrêt » avant de brancher l'appareil sur le secteur. Attention! Le commutateur POWER ne désolidarise pas totally l'égaliseur du secteur. C'est pourquoi nous vous recommendons de débrancher l'appareil s'il doit rester inutilisé pendant un long laps de temps. On effectue la liaison avec la tension secteur via l'EMBASE IEC STANDARD et le cordon d'alimentation fourni. Le PORTE-FUSIBLE du DEQ1024 permet de replacer le fusible. Pour ce faire, utilisez impérativement un fusible de même type. Consultez le chapitre 5 « CHARACTERISTIQUES TECHNIQUES » pour en savoir davantage. NUMERO DE SERIE de l'ULTRAGRAPH DIGITAL. Prenez le temps de nous renvoyer la carte de garantie durement pliée dans les 14 jours suivant la date d'achat ou d'enregistrer votre produit en ligne sur www. behringer. com sans quoi vous perdrez tout droit aux prestations de garantie.

3. Examples d'utilisation

Avec son architecture flexible et ses nombreuses fonctions, l'ULTRAGRAPH DIGITAL est adapté à différentes applications. Vous trouverez ci-après quelques exemples classiques.

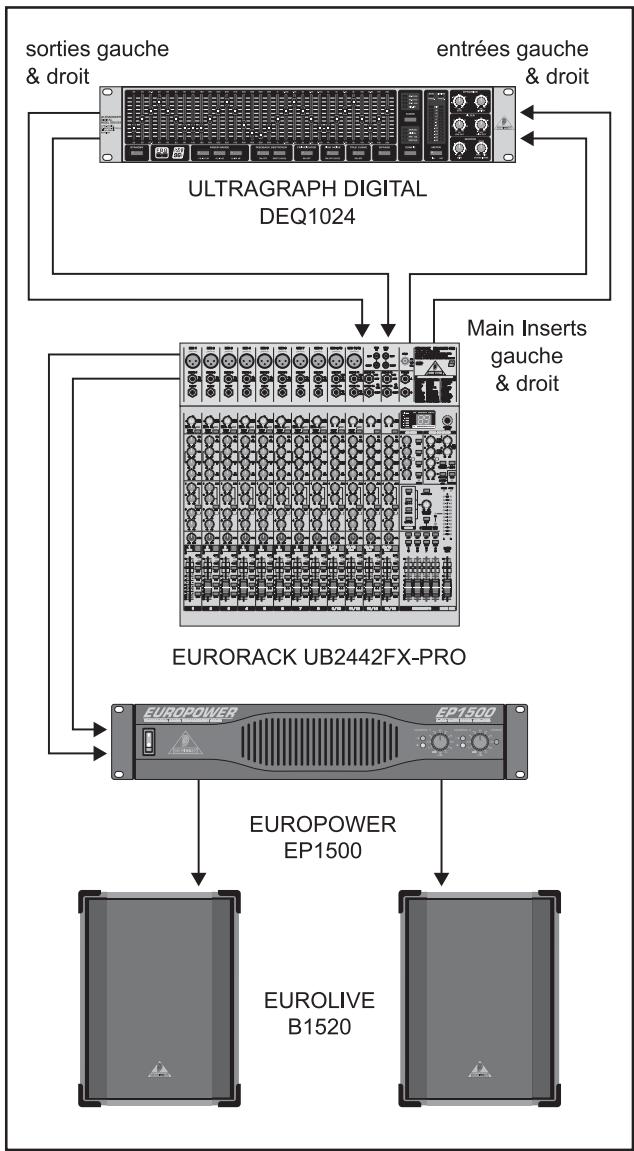

Fig. 3.1: L'ULTRAGRAPH DIGITAL DEQ1024 en façade

3.1 Égaliseur général d'une sono

C'est pour cette application que l'ULTRAGRAPH DIGITAL est utilisé le plus souvent.

Pour obtenir un résultat optimal, tenez compte des remarques suivantes :

Avant de commencer à égaliser la réponse du système de sonorisation, diffusez en façade de la musique et des voix solo non corrigées et supprimez les éventuelles distorsions apparaisant dans le système. Ensuite, intéressez-vous à la position des enceintes. Ce faisant, soyez vigilants aux réflexions engendrées par les murs et le plafond qui peuvent profondément fausser la restitution sonore. Aucun égaliseur ne pouvant résoudre ce genre de problèmes, nous vous recommandons de déplacer les enceintes jusqu'à couvrir leur place idéale.

Avec un système de diffusion actif multivoie, avant d'attaquer l'égalisation, nous vous conseillons de corriger les éventuels problèmes de phase et de décalages temporels avec un outil tel que le filtrage actif numérique ULTRADRIVE PRO DCX2496 BEHRINGER. Ensuite seulement, vous pourrez travailler avec l'ULTRAGRAPH DIGITAL. À l'aide du DEQ1024, commencez par supprimer les bruits résiduels tels que les résonances et les ronflements engendrés par les alimentations (voir également chapitre 3.2.1). Ensuite seulement, vous pourrez passer à l'égalisation proprement dite.

Vous avez maintenant une base de travail à partir de laquelle vous pouvez entrer dans le détail.

Une courbe de diffusion linéaire n'est pas toujours idéale. Pour la diffusion de discours par exemple, l'intelligibilité est le critère principal de qualité du son. Dans ce cas, réduisez fortement le niveau des graves situés sous le spectre de la voix humaine pour nettoyer le son général des parasites qu'ils contiennent.

Du fait des limites physiques des systèmes de diffusion, les infra-basses et les extrêmes aigus sont généralement diffusés beaucoup plus faiblement que les autres fréquences. Ainsi, il est inutile de pouvoir diffuser la fréquence de 50Hz avec une enceinte de taille réduite pour la simple et bonne raison que l'enceinte n'est pas capable de restituer une fréquence aussi grave. Si vous vous obstinez et amplifiez cette fréquence avec l'égaliseur, le résultat se traduira par un besoin de puissance accru et des bris de matériel (haut-parleurs par exemple).

Lorsque vous égalisez, tenez toujours compte des limites physiques de votre système.

Une fois vous égalisé aussi précisément que possible, parcourez la zone sonorisée pour vous faire une idée du rendu sonore à chaque position possible. Faites des pauses régulières lors de vos tests d'écoute et diffusez différents types de musique et de voix afin de mieux connaître les caractéristiques acoustiques du lieu et du système de diffusion.

Un bon réglage d'égaliseur nécessite beaucoup de temps et de patience! Si des réglages extrêmes sont nécessaires pour obtenir une réponse en fréquences correcte, il est certain qu'un problème majeur entache votre système de diffusion ou l'acoustique du lieu.

N'oubliez pas qu'un égaliseur ne permet pas d'améliorer la qualité d'un mauvais système de diffusion mais seulement sa musicalité. Des « réglages en finesse » permettent souvent d'obtenir des améliorations sonores impressionnantes par rapport à l'acoustique du lieu et au potentiel du système de diffusion.

3.2 Égaliseur des retours

Pour utiliser l'ULTRAGRAPH DIGITAL dans les circuits retours, les règles de base sont les mêmes que pour son utilisation en façade.

Généralement, on essaie d'avoir un niveau sonore sur-scène aussi faible que possible :

1. par respect pour le système auditif des musiciens,
2. pour éviter les problèmes de larsen,
3. pour simplifier le travail du son en façade.

Il arrive souvent qu'on augmente le volume sur scène au cours du concert. Inversement, vous pouvez mettre à profit les pauses entre les morceaux pour réduire le volume sur scène d'environ 3 dB. Les musiciens ne remarquent pas ce changement car leurs oreilles ont pu se reposer pendant l'interruption, et de leur côté, vous gagnez de précieuses réserves de puissance.

Généralement, on supprime totalement les infra-basses du son de scène afin qu’il gagne en clarté et ne soit pas trop sujet aux larsens. Utilisez le filtre coupe-bas en le réglant de sorte que les fréquences d’accrochage très graves disparaissent et que le son de scène soit plus transparent.

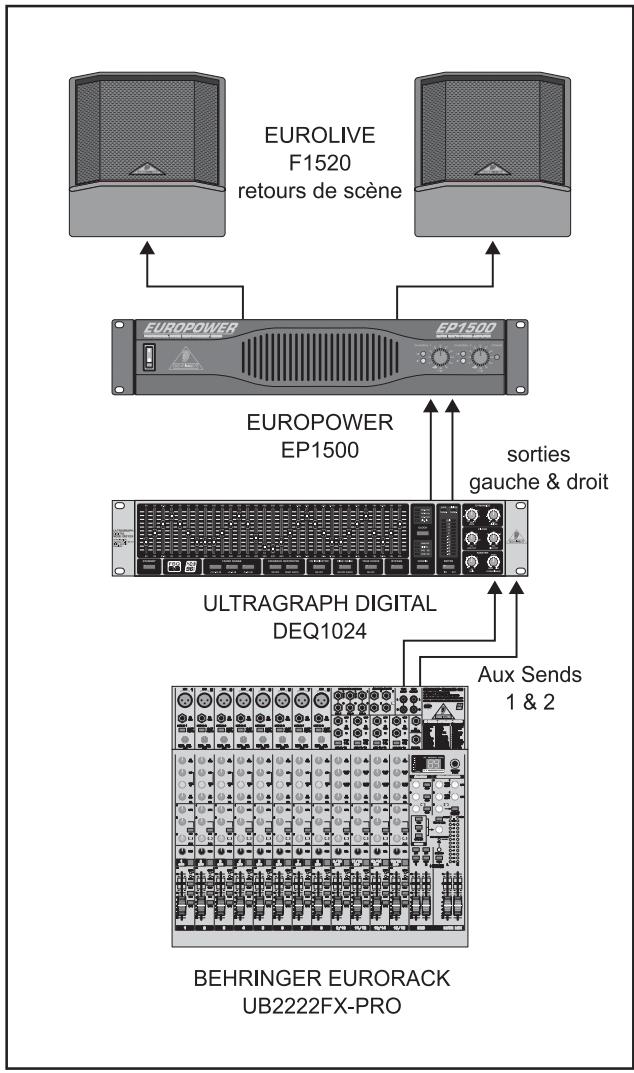

Fig. 3.2 : L'ULTRAGRAPH DIGITAL DEQ1024 sur les retours

3.2.1 Chasse au larsen dans les retours

Le but est d'identifier les fréquences d'accrochage puis de les supprimer. Une fois le système installé et les niveaux régés (micros et retours), ouvrez les départ auxiliaires de la console qui alimentent les retours.

Puis, activez le système FBQ de recherche de larsens en appuyant sur la touche FB INDICATOR 4. Les LED des faders 1 indiquent alors l'intensité de chaque bande de fréquences. À l'aide du départ auxiliaire général de la console, augmentez ensuite l'amplification des retours jusqu'à faire apparaître les premiers larsens. On reconnaît la présence d'un larsen dans une bande de fréquences au fait que la LED de son fader brille fortement.

Maintenant, réduisez le niveau des bandes de fréquences contenant un larsen à l'aide des faders. Répétez le processus pour chaque larsen. Une fois que vous avez traité toutes les fréquences problématiques, vous obtenez, en ouvrant encore davantage le départ auxiliaire général de la console, un début de larsen sur plusieurs fréquences simultanément. Vos circuits de retard ont alors atteint leur volume sonore maximal.

Laissez les autres faders en position centrale sauf si vous décidez, par exemple à la suite d'une mesure avec un analyseur de spectre, qu'une égalisation est nécessaire. Vous pouvez alors régler le volume sonore souhaité sur scène. Ce faisant, vous aurez encore de grandes réserves de niveau sans provoquer de larsens.

3.3 L'ultragraph digital en studio

Nombre d'applications font de l'ULTRAGRAPH DIGITAL un outil indispensable en studio. Vos seules limites étant déterminées par votre imagination, nous vous livrons uniquement quelques exemples :

Égalisation des moniteurs :

Le DEQ1024 peut servir à corriger la réponse de vos moniteurs et à supprimer les résonances de la pièce. Un analyseur de spectre tel que l'ULTRACURVE PRO DEQ2496 vous aidera dans vos recherches d'ondes stationnaires et de réponse en fréquences linéaire.

Traitement sonore :

L'égaliseur peut traiter aussi bien des signaux isolés que des ensembles de signaux. Pour traiter des signaux seuils, nous vous recommendons de cabler de l'égaliseur en insert de canaux de la console. Pour contrôler plusieurs signaux, utilisez soit l'insert des sous-groupes, soit l'insert général. En mastering, il arrive de plus en plus souvent qu'on égalise un mixage complet, notamment s'il est déséquilibré, autrement dit si certaines fréquences sont trop prononcées par rapport à d'autres. Le DEQ1024 permet de corriger ces déséquilibrés afin d'obtenir une image sonore homogène.

4.1 Montage en rack

L'ULTRAGRAPH DIGITAL a été emballé avec le plus grand soin dans nos usines pour lui garantir un transport en toute sécurité. Cependant, si l'emballage vous parvient endommagé, vérifiez qu'il ne présente aucun signe extérieur de dégâts.

Assurez-vous que la circulation d'air autour de l'appareil est suffisante et ne le posez pas au-dessus d'un ampli de puissance ou de toute autre source de chaleur pour lui éviter tout problème de surchauffe.

Pour le montage en rack, utilisez des vis et écrous M6.

Débranche l'appareil pour le désolidariser totalement de la tension secteur. Avant de mettre l'appareil sous tension, assurez-vous que sa prise électrique est facile d'accès. Si vous montez l'appareil dans un rack, ménez-vous la possibilité de le désolidariser rapidement du secteur soit via sa prise électrique, soit via un interrupteur.

4.2 Liaisons audio

Pour les différentes applications utilisant le DEQ1024, vous aurez besoin d'un grand nombre de câbles différents. Les illustrations suivantes montrent comment fabriquer ces câbles. Utilisez toujours des câbles et des connecteurs de bonne qualité.

Les connexions audio de l'ULTRAGRAPH DIGITAL sont symétrisées électroniquement pour supprimer tout risque de renflement.

Bien entendu, on peut également raccorder des liaisons asymétriques aux entrées et sorties symétriques de l'appareil. Pour ce faire, utilisez des jacks mono, des jacks stéréo dont vous aurez relié la bague et le corps ou encore des XLR dont vous aurez relié les broches 1 et 3.

Fonctionnement symétrique avec des connexions XLR Entrée

1 = masse / blindage 2 = chaud (+) 3 = froid (-)

Sortie

En cas de fonctionnement asymétrique, il faut ponter la broche 1 et la broche 3.

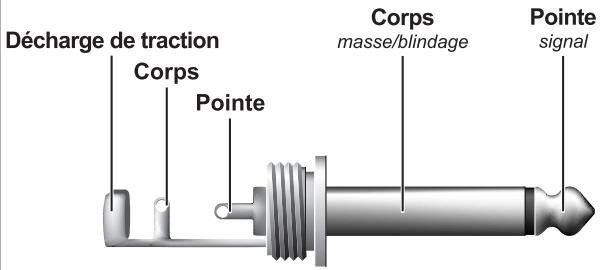

Fig. 4.1: Liaisons XLR Fonctionnement asymétrique avec jack mono 6,3 mm Fig. 4.2: Jack mono 6,3 mm

Fonciennement symétrique avec jack stéreo 6,3-mm

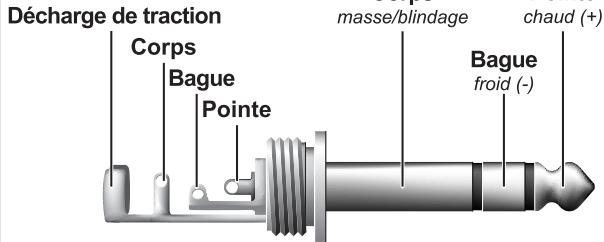

Fig. 4.3: Jack stéréo 6,3 mm

Pour le passage du mode de fonctionnement symétrique au mode de fonctionnement asymétrique, il faut ponte la bague et le corps.

Départ et retour insert

avec jack stéréo 6,3-mm

Décharge de traction

Corps Pointe sse/blindage départ (ou

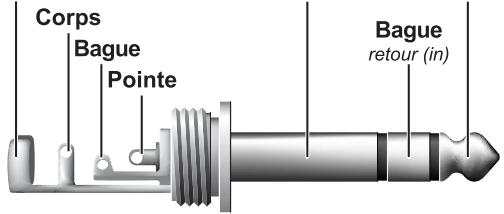

Fig. 4.4: Jack stéréo 6,3 mm pour câble d'insert Relier le départ insert à l'entrée et le return insert à la sortie de l'appareil d'effects.

4.3 Liaisons numériques (aes/ebu et s/pdif)

Fruit de la collaboration entre l'Audio Engineering Society et l'European Broadcasting Union, l'interface AES/EBU est utilisé dans les studios professionnels et en broadcast pour le transfert de signaux audionumeriques sur de grandes distances. On réalise la liaison via un cable symétrique de 110 ohms d'impédance monté en XLR. La longueur du cable ne doit pas excéder 100m. Des longueurs de cable de plus de 1000m sont possibles moyonnant une petite modification (utilisation en radio et télédiffusion).

L'interface est conforme au format AES3. Il permet le transfert de signaux 24 bits sur deux canaux. Le signal étant autosynchronisé (important lorsqu'on possède plusieurs appareils numériques), aucune liaison Wordclock supplémentaire n'est nécessaire. L'AES3 permet de choisir librement la fréquence d'échantillonnage. Les fréquences courantes sont 44,1 kHz, 48 kHz, 88,2 kHz et 96 kHz. L'interface AES/EBU est généralement compatible avec l'interface S/PDIF. Dans ce cas, on réalise la liaison numérique à l'aide d'un simple adaptateur.

Entrees analogiques

Type

Symétrie électronique

Connecteurs

XLR

Impedance

22 kΩ à 1 kHz

Niveau d'entrée max.

+12 ou +22 dBu commutable

CMRR

Typique 80 dB

Sorties analogiques (MAIN)

Type

Servo-symétrie

Connecteurs

XLR

Impedance

100Ωà1kHz

Niveau de sortie max

+12 ou +22 dBu commutable

Bande passante

De 15 Hz à 35 kHz, ± 3 dB

Rapport signal/bruit

104 dBu, A pondéré, 22 Hz - 22 kHz

THD

0,004 % typ. @ +4 dBu, 1 kHz,

Diaphonie

Amplification 1

-85 dB, de 22 Hz à 22 kHz

Type

Relais, hard-bypass si coupure de tension

Entrees numeriques

Type

XLR symétrique par transfo

Standard

AES/EBU ou S/PDIF

Impédance d'entrée

110Ω

Niveau d'entrée

nominal

0,2-5Vcréeacreée

Sorties numeriques

Type

XLR symétrique par transfo

Standard

AES/EBU ou S/PDIF

Impedance

110Ω

Niveau de sortie

3,5V crête à crête

Traitement numerique

Convertisseurs

suréchantillonnage 64/128x

Fréq. d'échantillonnage

44.1 kHz, 48 kHz et 96 kHz

Egaliseur graphique

Type

Égaliseur analogue tiers de bande

Plage de fréquences

De 20Hz à 20kHz sur 31 tiers de bande

son fréquences ISO normées

Largeur de bande

1/3 d'octave

Plage de réglage

+/-6 dB, +/-12 dB ou 0/-24 dB (commutable)

Suppresseur de larsens (feedback destroyer)

Type

Analyse numérique du signal pour

l'identification des larsens

Filtre

Max. 10 litres notch numériques par

canal, système de suppression

automatique des larsens

Plage de fréquences

De 20 Hz à 20 kHz

Largeur de bande

1/10 d'octave

Plage de réglage

-48 dB par pas de 6 dB

De-9dB a+9 dB

Gain

Filtre

Coupe-bas

De 20 Hz à 160 Hz (12 dB/oct.)

Coupe-haut

De 2,5 kHz à 16 kHz (12 dB/oct.)

Traitement de la dynamique

Type

Gate et limiteur avec IGC (Interactive

Gain Control) numérique

Seuil

Variable: OFF, de -60 à -10 dB (gate)

Variable: de -6 à +10 dB, OFF (limiter)

Touches de fonction

Bypass

Touche de mise hors service de la

fonction égaliseur

Meter In/Out

Commute l'afficheur de niveau entre les

Fader Range

Commute l'amplification/atténuation

maximale pour les 31 bandes

Standby

Mets l'appareil en mode standby

Pink Noise

Bruit rose, niveau de -48 à 0 dB

FB Indicator

Identification de l'intensité de la bande

de fréquences

True Curve

Algorithme de courbe de filtres linéaire

Affichage

Afficheur à LED 12 segments :

-48/-36/-24/-18/-12/-6/-3/0/+3/+6/+9 dB

Touches de fonction

LED sur chaque touche (sauf touches)

Clock et Configuration)

Alimentation electrique

Tension secteur

De 85 à 250 V~, 50/60 Hz, automatique

Consummation

Typ. 10 W

Fusible

T1AH

Connexion secteur

Embase IEC standard

Dimensions/poids

Dimensions

(H x L x P)

Approx. 89 mm (3,5")

× 482,6 mm (19")

× 135 mm( 5,3'')

Poids

Approx. 2,5 kg

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la qualité. Des modifications nécessaires peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques et la configuration physique des produits peuvent différer des spécifications et illustrations générées dans ce manuel.
