B2092A - Haut-parleur actif BEHRINGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte active de monitoring
Caractéristiques techniques principales	Haut-parleur de 8 pouces, amplificateur de 200 watts, réponse en fréquence de 50 Hz à 20 kHz
Alimentation électrique	AC 100-240V, 50/60 Hz
Dimensions approximatives	Dimensions : 410 x 300 x 300 mm
Poids	Environ 10 kg
Compatibilités	Compatible avec les systèmes audio professionnels et les équipements de studio
Fonctions principales	Contrôle du volume, égaliseur intégré, entrée XLR et TRS
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces de rechange disponibles auprès du fabricant
Sécurité	Utiliser sur une surface stable, éviter l'exposition à l'humidité
Informations générales utiles	Idéale pour les studios d'enregistrement, les répétitions et les performances live

FOIRE AUX QUESTIONS - B2092A BEHRINGER

Comment puis-je connecter le BEHRINGER B2092A à mon ordinateur ?

Utilisez un câble XLR ou jack 6,35 mm pour relier la sortie audio de votre ordinateur à l'entrée du BEHRINGER B2092A.

Le son est-il faible, que puis-je faire ?

Assurez-vous que le volume du B2092A est réglé correctement et vérifiez également les niveaux de sortie de votre source audio.

Mon enceinte émet un bruit de fond, que faire ?

Vérifiez les connexions de câbles pour des défauts ou des interférences. Assurez-vous également que les câbles sont de bonne qualité et correctement branchés.

Le B2092A ne s'allume pas, que faire ?

Vérifiez que l'enceinte est correctement branchée à la prise électrique et assurez-vous que le bon voltage est utilisé.

Puis-je utiliser le B2092A pour des performances en direct ?

Oui, le BEHRINGER B2092A est conçu pour des utilisations en direct, mais assurez-vous de bien le configurer pour votre environnement.

Comment régler les basses et les aigus sur le B2092A ?

Utilisez les contrôles de tonalité situés sur le panneau avant pour ajuster les niveaux de basses et d'aigus selon vos préférences.

Est-ce que le B2092A est compatible avec d'autres équipements audio ?

Oui, le B2092A est compatible avec la plupart des équipements audio grâce à ses entrées standard XLR et jack 6,35 mm.

Comment nettoyer le BEHRINGER B2092A ?

Utilisez un chiffon doux et sec pour nettoyer la surface. Évitez d'utiliser des produits chimiques agressifs.

Puis-je utiliser le B2092A avec un microphone ?

Oui, vous pouvez connecter un microphone directement au B2092A via l'entrée appropriée.

Quelle est la garantie du BEHRINGER B2092A ?

La garantie standard est généralement d'un an, mais cela peut varier selon le revendeur. Vérifiez les conditions spécifiques auprès de votre fournisseur.

MODE D'EMPLOI B2092A BEHRINGER

Manuel d'utilisation

Version 1.0 Mars 2005

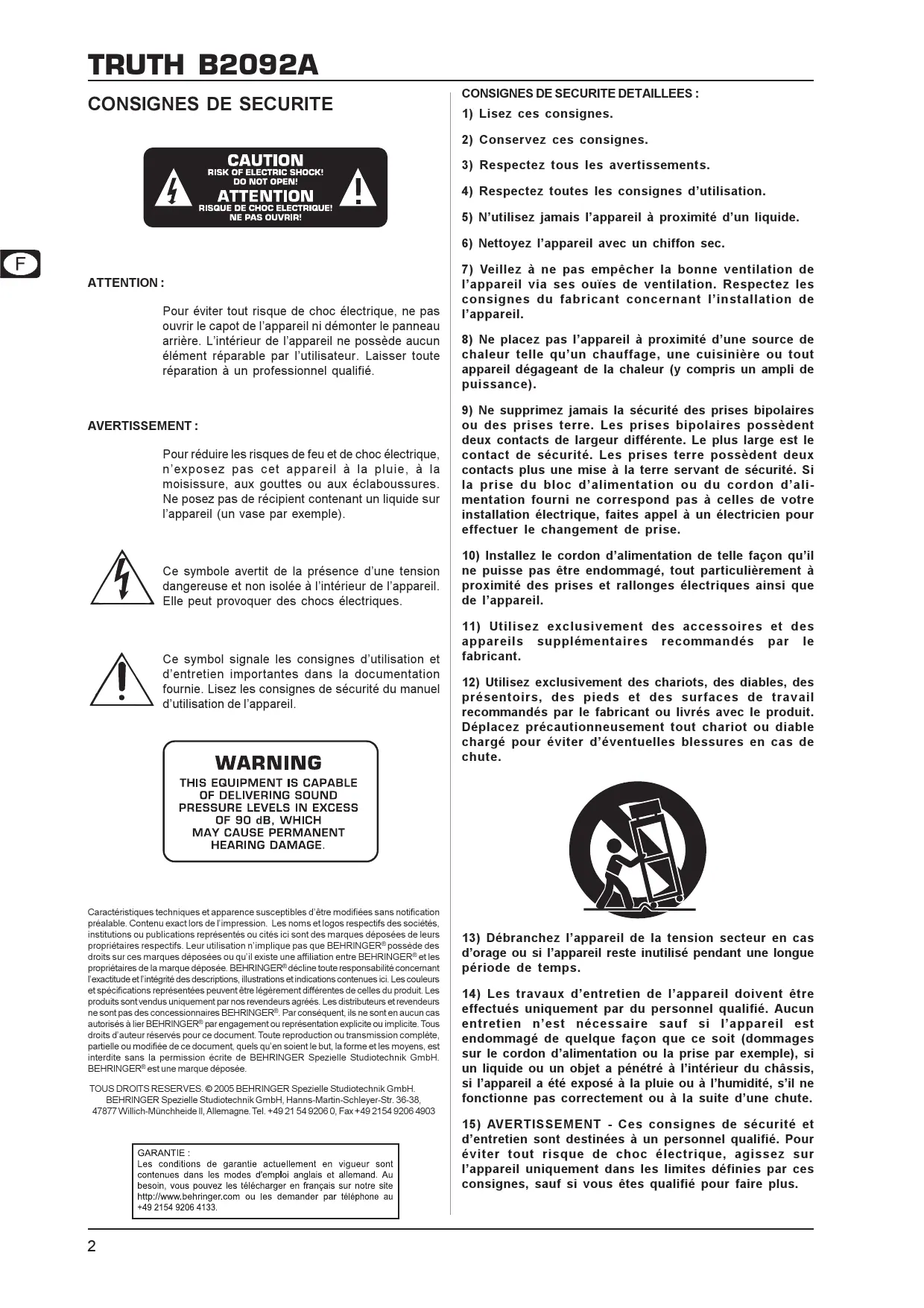

CONSIGNES DE SECURITE

ATTENTION:

Pour éviter tout risque de chocolélectrique, ne pas ouvrir le capot de l'appareil ni démonter le panneau arrière. L'intérieur de l'appareil ne possède aucun élément réparable par l'utilisateur. Laisser toute réparation à un professionnel qualifié.

AVERTISSEMENT:

Pour réduire les risques de feu et de chocolélectrique, n'exposez pas cet apparéil à la pluie, à la moisiSSure, aux gouttes ou aux éclaboussures. Ne posez pas de recipient contenant un liquide sur l' apparéil (un vase par exemple).

Ce symbole avertit de la presence d'une tension dangereuse et non isolée à l'intérieur de l'appareil. Elle peut provoquer des chocs électriques.

Ce symbol signale les consignes d'utilisation et d'entretien importantes dans la documentation fournie. Lisez les consignes de sécurité du manuel d'utilisation de l'appareil.

WARNING

THIS EQUIPMENT IS CAPABLE

OF DELIVERING SOUND

PRESSURE LEVELS IN EXCESS

OF 90 dB, WHICH

MAY CAUSE PERMANENT

HEARING DAMAGE.

Caracteristiques techniques et apparcure susceptibles d'être modifiées sans notification prétable. Contenu exact lors de l'impression. Les noms et logos respectifs des sociétés, institutions ou publications représentés ou cités ici sont des marques déposées de leurs propriétaires respectifs. Leur utilisation n'implique pas que BEHRINGER® possée des droits sur ces marques déposées ou qu'il existe une affiliation entre BEHRINGER® et les propriétaires de la marque déposée. BEHRINGER® decline toute responsabilité concernant l'exactitude et l'intégrité des descriptions, illustrations et indications contenues ici. Les couleurs et specifications représentées peuvent être légément différent des celles du produit. Les produits sont vendus uniquement par nos revendeurs agrésés. Les distributeurs et revendeurs ne sont pas des concessionnaires BEHRINGER®. Par consécutif, ils ne sont enaucun cas autorisés àlier BEHRINGER® par engagement ou representation explicite ou implicite. Tous droits d'auteur réservés pour ce document. Toutre reproduction ou transmission complète, partie ou modifiée de ce document, quels qu'en soient le but, la forme et les moyens, est interdite sans la permission écrite de BEHRINGER Spezielle Studiotechnik GmbH. BEHRINGER® est une marque déposée.

Les conditions de garantie actuellément en vigueur sont continues dans les modes d'emploi angls et allemand. Au besoin, vous pouvez les télécharger en français sur notre site http://www.behringer.com ou les demander par téléphone au [phone].

CONSIGNES DE SECURITE DETAILLEES :

1) Lisez ces consignes.
2) Conservez ces consignes.
3) Respectez tous les averissements.
4) Respectez toutes les consignes d'utilisation.
5) N'utilisez jamais l'appareil à proximé d'un liquide.
6) Nettoyez l'appareil avec un chiffon sec.
7) Veillez à ne pas empêcher la bonne ventilation de l'appareil via ses ouïes de ventilation. Respectez les consignes du fabricant concernant l'installation de l'appareil.
8) Ne placez pas l'appareil à proximé d'une source de chaleur telle qu'un chauffage, une cusinière ou tout apparéil dégageant de la chaleur (y compris un ampli de puissance).
9) Ne supprimez jamais la sécurité des prises bipolaires ou des prises terre. Les prises bipolaires possèdent deux contacts de largeur différente. Le plus large est le contact de sécurité. Les prises terre possèdent deux contacts plus une mise à la terre servant de sécurité. Si la prise du bloc d'alimentation ou du cordon d'alimentation fourni ne correspond pas à celles de votre installation électrique, faites appel à un electricien pour effectuer le changement de prise.
10) Installez le cordon d'alimentation de telle façon qu'il ne puisse pas etre endommagé,tout particulièrement a proximate des prises et rallonges électriques ainsi que de l'appareil.
11) Utilisez exclusivement des accessoires et des appeareils supplémentaires recommendés par le fabricant.
12) Utilisez exclusivement des chariots, des diables, des présentoirs, des pieds et des surfaces de travail recommendés par le fabricant ou livrés avec le produit. Déplacez précautionneusement tout chariot ouiable charge pour éviter d'eventuelles blessures en cas de chute.

13) Débranche l'appareil de la tension secteur en cas d'orage ou si l'appareil reste inutilisé pendant une longue période de temps.
14) Les travaux d'entretien de l'appareil doivent être effectuels uniquement par du personnel qualifié. Aucun entretien n'est nécessaire sauf si l'appareil est endommagé de quelque façon que ce soit (dommages sur le cordon d'alimentation ou la prise par exemple), si un liquide ou un objet a PENtré à l'intérieur du chassin, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas correctement ou à la suite d'une chute.
15) AVENTISSEMENT - Ces consignes de sécurité et d'entretien sont destinées à un personnel qualifié. Pour éviter tout risque de chic electrique, agissez sur l'appareil uniquement dans les limites définies par ces consignes, sauf si vous étés qualifié pour faire plus.

1. INTRODUCTION

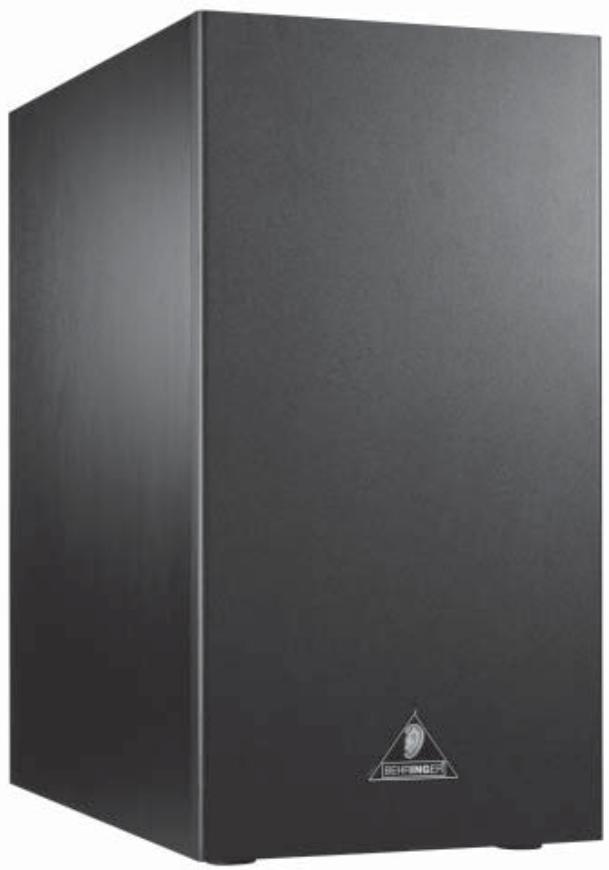

Félicitations ! En achetant le TRUTH B2092A, vous avez fait l'acquisition d'un subwoofer concu pour éndre la réponse en féquences de votre système de diffusion stéreo ou surround. Vous possédez à présent un système pouvant restituer votre musique de façon exceptionnelle, y compris dans les féquences les plus basses.

Le TRUTH B2092A est un subwoofer compact dont la réponse en fréquences descend jusqu'à 32 Hz. La « conception passée-bande » de son ébénisterie ainsi que ses deux haut-parleurs 8" à long débattement permettent de produit des niveaux de pression acoustique extrêmes tout en minimisant le taux de distorsion non linéaire. L'électronique du B2092A comprend un filtré actif, des circuits de protection contre les surcharges ainsi qu'un étage de puissance de 360 watts délivrant des graves bien définis même à volume élevé. Avec son trio d'entrées et de sorties Gauche/Centre/Droite ainsi que son entrée subwoofer séparée, le B2092A dispose d'une connectique particulièrement polyvalente adaptée à votre système d'écoute, qu'il soit stéreo ou surround. Le TRUTH possède un réglage de sensibilité d'entrée ainsi des commandes de compensation d'acoustique et de phase lui permettant de s'intégrer de façon optimale à son environnement (moniteurs et acoustique différents).

Le present manuel est avant tout destiné à vous familiariser avec les commandes et connexions de votre subwoofer afin que vous puissiez en utiliser toutes les fonctions. ÀpRES l'avoir lu attentivement, archivez-le pour pouvoir le consulter ultérieurement.

1.1 Avant de commencer

1.1.1 Livraison

Le TRUTH a été emballé avec le plus grand soin dans nos usines pour lui garantir un transport en toute sécurité. Cependant, si l'emballage vous parvient endommagé, vérifie qu'il ne présente aucun signe extérieur de dégats.

En cas de dommages, ne nous renvoyez PAS l'appareil mais informez-en votre revendeur et la société de transport sans quoi vous perdrez tout droit aux prestations de garantie.
Utilisez une valise rigide afin d'éviter tout dommage à votre TRUTH lors de son transport.
Utilisez toujours l'emballage d'origine afin d'éviter tout dommage à votre matériel lorsque vous l'envoyez ou le stockez.
Ne laisses jamais votre TRUTH et son emballage dans les mains d'enfants sans surveillance.
Pensez à respecter l'environnement si vous jetez l'emballage.

ATTENTION!

Le TRUTH peut produit des volumes sonores extrêmes. De tels niveaux de pression acoustique fatiguent rapidement le système auditif et peuvent lui occasionner des dommages irréparables. C'est pourquoi nous vous conseillons de toutes travailler à des puissances raisonnables.

1.1.2 Mise en service

Pour son installation, posez le TRUTH sur une surface plane et stable. Assurez-vous que la circulation d'air autour du subwoofer est suffisante et ne le place pas au-dessus d'une source de chaleur (un ampli de puissance par exemple) afin de lui éviter tout problème de surchauffe.

Avant de relier votre TRUTH à la tension secteur, assurez-vous qu'il est réglé sur la tension adequate.
Le porte-fusible de l'embase secteur IEC possède trois marques triangulaires. Deux d'entre elles se font face. Le TRUTH est réglo sur le voltage inscrit prés de ces deux marques. On peut modifier la tension secteur admissible en faisant pivoter le porte fusible de 180^ . Attention, cela n'est pas valable pour les modèles d'exportation concus exclusivement pour un voltage de 120 V par exemple!
Avant d'utiliser le TRUTH avec une autre tension secteur, installez-y un fusible de valeur différente. Consultez le chapitre « CHARACTERISTIQUES TECHNIQUES » pour plus de détails.
Vous devez impératifement replacer tout fusible défectueux par un fusible de valeur correcte! Pour ce faire, consultez le chapitre « CHARACTERISTIQUES TECHNIQUES »
On effectue le branchement à la tension secteur à l'aide du cordon d'alimentation fourni et de l'embase IEC. Il sont conformes aux normes de sécurité en vigueur.
Assurez-vous que tous vos équipements sont équipés d'une prise terre. Pour votre propre sécurité, nous vous recommendons de ne jamais supprimer ou rendre inopérante la mise à la terre aussi bien du cable d'alimentation que de l'appareil.

1.1.3 Enregistrement en ligne

Veuillez enregistrer rapidement votre nouvel équipement BEHRINGER sur notre site Internet www.behringer.com (ou www.behringer.fr). Vous y trouvez également nos conditions de garantie.

La société BEHRINGER accorde un an de garantie* pour les défauts matériels ou de fabrication à compter de la date d'achat. Vous trouvrez nos conditions de garantie complètes sur notre site www.behringer.com (ou sur le site www.behringer.fr).

Au cas où votre produit tombe en panne, nous tenons à ce qu'il soit réparé dans les plus brefs déliés. Pour ce faire, contactez le revendeur BEHRINGER chez qui vous avez achété votre matériel. Si vous détaillant est loin de chez vous, vous pouvez également vous adresser directement à l'une de nos filiales. Vous trouverez la liste de nos filiales dans l'emballage d'origine de votre produit (« Global Contact Information/European Contact Information »). Si vous n'y trouvrez pas de contact pour votre pays, adressez-vous au distributeur le plus proche de chez vous. Vous trouverez également les contacts BEHRINGER dans la zone « Support » de notre site www.behringer.com.

Le fait d'enregistrer votre produit ainsi que sa date d'achat simplifie grandement sa prise en charge sous garantie.

Merci pour votre coopération!

• D'autres dispositions sont en vigueur pour les clients de l'Union Européenne. Pour tout complément d'information, les clients de l'UE peuvent contacter l'assistance française BEHRINGER.

2.COMMANDES ET CONNEXIONS

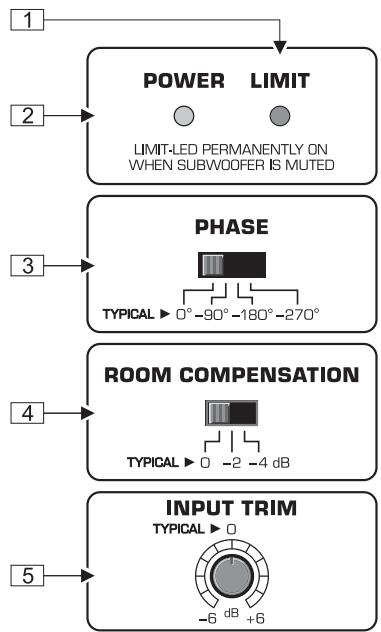

Fig. 2.1: Commandes du panneau arrêté

1 La LED LIMIT s'allume des que l'un des circuits de protection interne entre en fonction. Cette LED reste en permanence allumée si vous avez « muté » le TRUTH à l'aide d'un commutateur au pied (pédale).
La LED POWER indique que le subwoofer est allumé.
3 Utilisez le sélecteur PHASE pour modifier la position de la phase (0^ / -90^ / -180^ / -270^) du B2092A en fonction des moniteurs principaux (voir chapitre 3.3.2).
4 La fonction ROOM COMPENSATION sert à compenser l'acoustique des lieux. Ce sélecteur vous permet d'optimiser la réponse de votre TRUTH en fonction de chaque piece (voir également chapitre 3.3.1).
Utilisez le potentiemetre INPUT TRIM pour régler la sensibilité d'entrée du subwoofer.
6 Les embases XLR symétriques LEFT IN et RIGHT IN sont les entrée du TRUTH. Alimentez-les avec le signal des sorties de votre console ou de votre ampli (voir chapitre 3.1).
7 Les sorties LEFT OUT et RIGHT OUT délivrent les signaux destinés aux moniteurs principaux gauche et droit. Cesignaux sont prélevés après le filtre actif interne du TRUTH,autrement ils ne comprendn pas la portion de signalallouée au subwoofer. Reliez vos moniteurs actifsprincipalux ou les entrées de votre ampli si vous utilisezdes moniteurs passifs.

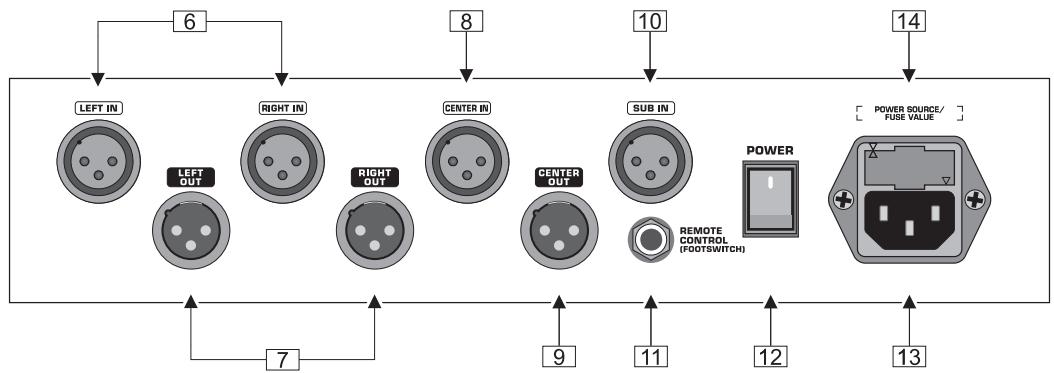

Fig. 2.2: Connecteurs du B2092A

8 Câblez la sortie centrale (Center) de votre décembre surround ou de votre ampli avec l'entrée CENTER IN.
9 La sortie CENTER OUT délivre le signal destiné au moniter central d'un système surround. Lorsque l'entrée SUB est occupée, cette sortie contient la portion du signal subwoofer (SUB) pour les fréquences supérieures à 80 Hz.
10 Raccordez la sortie subwoofer ou LFE de votre décodeur surround ou de votre ampli à l'entrée SUB IN. Les fréquences supérieures à 80 Hz sont délivrées par la sortie CENTER alors que le B2092A diffuse la portion du signal inférieure à 80 Hz.
11 REMOTE CONTROL. On peut désactiver le B2092A à distance avec un commutateur au pied (pedale), par exemple afin de pouvoir comparer directement les restitutions avec et sans subwoofer. Lorsque le B2092A est désactivié, son filtre actif interne est retire du circuit pour que les moniteurs principaux délivrent seuls l'ensemble des fréquences du signal.
12 On met le TRUTH en marche à l'aide du commutateur POWER. Assurez-vous qu'il est en position « Arrêt » avant d'effectuer le branchement à la tension secteur.
Attention: Le commutateur POWER ne désolidarise pas totalement le subwoofer de la tension secteur. Pour une séparation totale, débranchez le TRUTH! Faites de même avant de laisser le subwoofer inutilisé pendant un long laps de temps.

Allumez toujours le TRUTH et les autres moniteurs en dernier et éteignez-les toujours en premier afin d'eviter tout bruit de mise sous tension produit par d'autres éléments de votre studio.
[13] On effectue le branchement à la tension secteur par l'intermédiaire d'une embase IEC standard. Un cordon d'alimentation correspondant est fourni.
PORTE-FUSIBLE / SELECTEUR DE TENSION. Avant de raccorder le TRUTH à la tension secteur, vérifie bien qu'il est régle sur la tension ajustée. Si vous étés améné à changer le fuseible,CHOISSEZ IMPÉRativement un fusible de même type. Certains produits possèdent un porte-fusible à deux positions permettant de commuter entre 230 V et 120 V. Si vous utilisez leur TRUTH en 120 V hors d'Europe, installez-y un fusible de valeur supérieure.

3. APPLICATIONS

3.1 Câblage

Branchez le TRUTH sur la tension secteur à l'aide du cordon d'alimentation fourni. Pour éviter toute boucle de masse, nous vous conseillons d'alimenter vos moniteurs et votre console avec la même prise électrique. Relief le système de diffusion à la sortie Monitor ou Control Room de votre console afin de pouvoir régler le volume d'écoute independamment de la position des faders Master de la console. Le B2092A est un subwoofer actif. Par conséquent, son câblage ne nécessite pas de cable haut-parleur mais des cables standard montés en XLR (deux conducteurs plus une masse).

Désactivez toutes les sources audio avant la première mise en service du TRUTH.

Plusieurs possibités s'offrent à vous pour intégrer le B2092A à votre système. Voici quelques exemple :

3.1.1 Intégration à un système stéreo

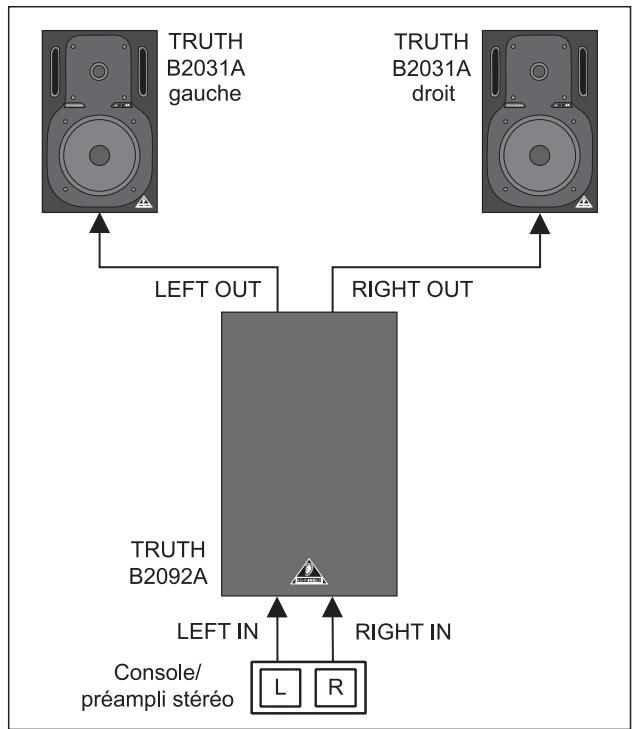

Fig. 3.1: Câblage avec un système stéreo

Reliez les sorties de votre console aux entrées LEFT et RIGHT du subwoofer. Si vos moniteurs principaux sont actifs (des B2030A ou B2031A par exemple), raccordez le moniteur gauche à la sortie LEFT OUT et le droit à la sortie RIGHT OUT du subwoofer. Avec des moniteurs passifs, raccordez les sorties LEFT OUT et RIGHT OUT du TRUTH aux entrées de l'ampli de puissance des moniteurs. Le B2092A extrait du signal audio un signal grave qu'il diffuse lui-même. La portion restante du signal, autrement dit les fréquences supérieures à 80 Hz, est assignée aux sorties du subwoofer destinées à vos moniteurs principaux.

3.1.2 Intégration à un système surround

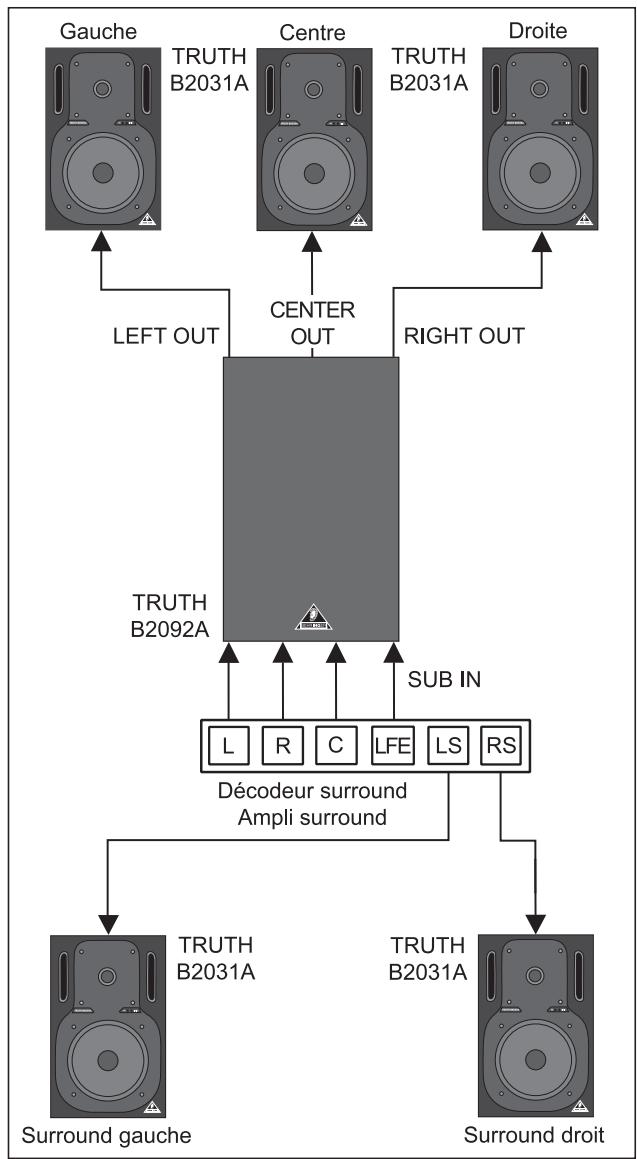

Fig. 3.2: Example de câblage avec un système surround

Système surround avec décembre

Si vous utilisez le B2092A dans un système de diffusion 5.1 doté d'un décodeur surround (DTS® ou Dolby Digital®, reliez la sortie LFE du décodeur à l'entrée SUB du TRUTH. Les signaux du canal LFE (LFE = Low Frequency Effect ou Low Frequency Enhanced) peuventContainir des fréquences jusqu'à 120 Hz. Etant donné que le B2092A ne diffuse pas les fréquences au-dessus de 80 Hz, ces dernières sont assignées à la sortie CENTER afin d'être restituées par le moniter central. Ainsi, ces portions importantes du signal ne sont pas perdues. Cela est primordial dans un système de moniteurs de studio pour pouvoir identifier les distortions et les bruits résiduels eventuels dans cette bande de fréquences. Câblez les autres moniteurs de votre système comme indiqué par l'illustration ci-dessus.

Si vous utilisez des moniteurs passifs, reliez chaque canal surround du système de diffusion aux entrées des amplis alimentant les moniteurs correspondants.

3.2 Réglage du niveau d'entrée

Une fois vous系统的 diffusion cable de façon correcte, allumez-le et montez progressivement le niveau des sorties de la commande ou de la décodeur surround. Vous entendrez que TRUTH immédiatement. Pour obtenir un son équilibré, il vous faudra certainement régler la sensibilité d'entrée du subwoofer. D'usine, le potentiamètre INPUT TRIM 5 est placé sur 0 dB. Il permet de modifier le niveau du signal de -6 dB à +6 dB pour l'adapter aux moniteurs.

La LED LIMIT 1 s'allume des qu'un des systèmes de protection interne contre les surcharges entre en fonction. Tant que la LED LIMIT ne s'allume que brievement sur les créées du signal, vous ne risquez pas d'endommager pas votre TRUTH. En revanche, évitez que cette LED s'allume durablement sans quoi la protection thermique risque de s'activer et l'étage d'amplification interne de s'teindre temporairement. Ces phénomènes signifient que le TRUTH est en surcharge. Dans ce cas, réduisez le niveau d'entrée à l'aide du potentiemètre INPUT TRIM ou réduisez le niveau de la source (signal de votre console).

Le TRUTH peut produit des pressions acoustiques extrêmes. Mixez au volume sonore le plus faible possible car de tels volumes sonores fatiguentrapidement l'ouie et peuvent l'endommager de façon irréversible.

Commencez par placerVote TRUTH légèrement décalé par rapport au centre stéreo du système de moniteurs. Si la réponse en fréquences est déséquilibrée, déplacez le subwoofer vers la droite ou la gauche de sorte à générer des ondes stationnaires. Essayez également différents élogements par rapport au mur et aux coins de la pierce. Si vous placez le subwoofer dans un coin, le volume sonore des graves sera amplifié et modifiera l'image sonore générale. Lors du placement, veillez à ne pas couvir ou boucher l'évent à l'arrière du subwoofer.

Placez vos moniteurs principaux de façon symétrique par rapport à la position d'écoute (mème espacement). Le manuel des moniteurs TRUTH B2030A/B2031A ainsi que celui des TRUTH B2030P/B2031P expliquent comment positionner correctement des moniteurs de proximité.

3.3.1 Réglage de la compensation d'acoustique

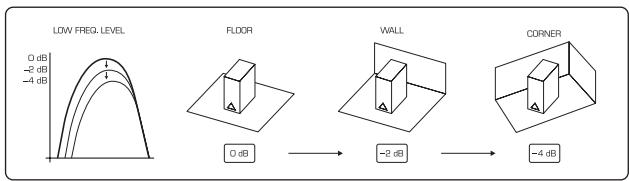

Fig. 3.3: Compensation de l'acoustique du lieu

Après avoir trouvez la place optimale de votre TRUTH, vous pouvez commencer à régler précisément ce dernier à l'aide des commandes de son panneau arrêté.

Le sélecteur ROOM COMPENSATION 4 permet de réduire la part des graves par pas de 2 dB. Lorsque votre TRUTH est placé à proximité d'un mur ou d'un coin de la pierce, le son qu'il produit est réfléchi par les parois du lieu. Ces réflexions s'ajoutent au son direct des moniteurs, ce qui amplifie le volume sonore. La fonction ROOM COMPENSATION permet de corriger cet accroissement du volume des fréquences basses.

3.3.2 Réglage de la phase

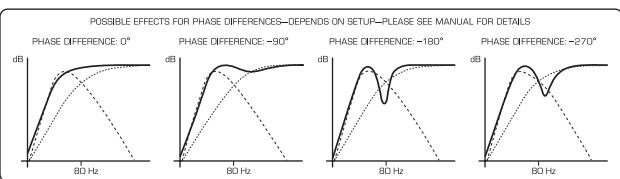

Fig. 3.4: Consequence des déplacements de phase sur la réponse en fréquences

Au moment de positionner votre B2092A, un déplacement de phase entre les signaux subwoofer et moniteurs peut apparaitre. Cette différence de phase est facile à identifier à l'oreille. En effet, elle générale une dépression aux alentours de la féquence de coupure du filtre actif. Des déphasages peuvent apparaître du fait de décalages temporaires lorsque l'éloignement du subwoofer par rapport à la position d'écoute est différent de celui des moniteurs. Etant donné qu'il n'est pas toujours possible d'éviter ces problèmes, le TRUTH est doté d'une fonction PHASE de déplacement de la phase. L'illustration 3.4 indique les conséquences de divers déphasages sur la réponse en féquences du système.

4. LIAISONS AUDIO

Les connecteurs audio du TRUTH B2092A sont symétrisés électroniquement pour supprimer tout bruit résiduel.

Bien entendu, vous pouvez également y raccorder des équipements asymétriques. Pour ce faire, utilisez des connecteurs XLR asymétriques ou reliez en pont les broches 1 et 3 des connecteurs XLR classiques.

Assurez-vous de la compétence suffisante des personnes qui installent et utilisent votre équipement. Pendant et après l'installation, vérifie qu'elles sont suffisamment en contact avec la terre de façon à éviter toute décharge electrostatique qui pourrait endommager votre matériel.

Fonctionnement symétrique avec des connexiones XLR
Entree

1 = masse/blindage
2 = chaud (+)
3 = froid(-)

Sortie

En cas de fonctionnement asymétrique, il faut pointer la broche 1 et la broche 3.

Fig. 4.1: Liaisons XLR
Jack mono pour pédale marche/arrêt

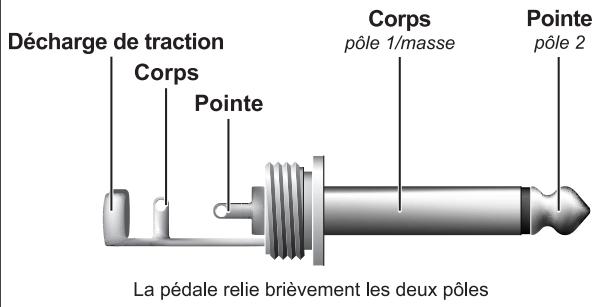

Fig. 4.2: Jack mono 6,3 mm pour pédale

5. CHARACTERISTIQUES TECHNIQUES

ENTREES AUDIO

Entres Gauche, Centre, Droite, Sub

Connecteurs XLR, entrees symétriques

Réglage de TRIM ±6 dB

Résistance d'entrée 10 kΩ (symétrique)

SORTIES AUDIO

Sorties Gauche, Centre, Droite

Connecteurs XLR, symétriques

Résistance de sortie 100Ω

HAUT-PARLEURS

2 Woofer 0 210 mm (8")

Impedance nominale 8Ω

AMPLIFICATEUR

Puissance Max. 360 watts (63 Hz / 0,3 % THD)

Rapport signal/bruit >100 dB

FILTRE ACTIF

Filtre Subsonic 33 Hz (18 dB/octave)

Filtre salle-bas 85 Hz (24 dB/octave)

Seleur de phase 0^ / 90^ / 180^ / 270^ à 80 Hz

CHARACTERISTIQUES DU SYTEME

Bande passante De 32 à 80 Hz (+/-3 dB)

Plage de fréquences De 28 à 100 Hz (-10 dB)

Pression acoustique Max. 117 dB SPL @ 1 m

ALIMENTATION ELECTRIQUE

Tension secteur USA/Canada

120 V~, 60 Hz

Europe/U.K./Australie

230 V\~, 50 Hz

Chine

220 V\~, 50 Hz

Japon

100 V\~, 50 - 60 Hz

Modèle général d'exportation

120/230 V\~, 50 - 60 Hz

Consommation électrique

5 A (sous 120 V), 3 A (sous 230 V)

Fusible 100-120V\~T6,3AH250V

200-240V\~T3.15AH250V

Connexion secteur Embase IEC standard

DIMENSIONS/POIDS

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications nécessaires peuvent donc être effectuees sans notification préalable. C'estpourquoi les caractéristiques et la configuration physique des produits peuvent différer des specifications et illustrations générées dans ce manuel.
