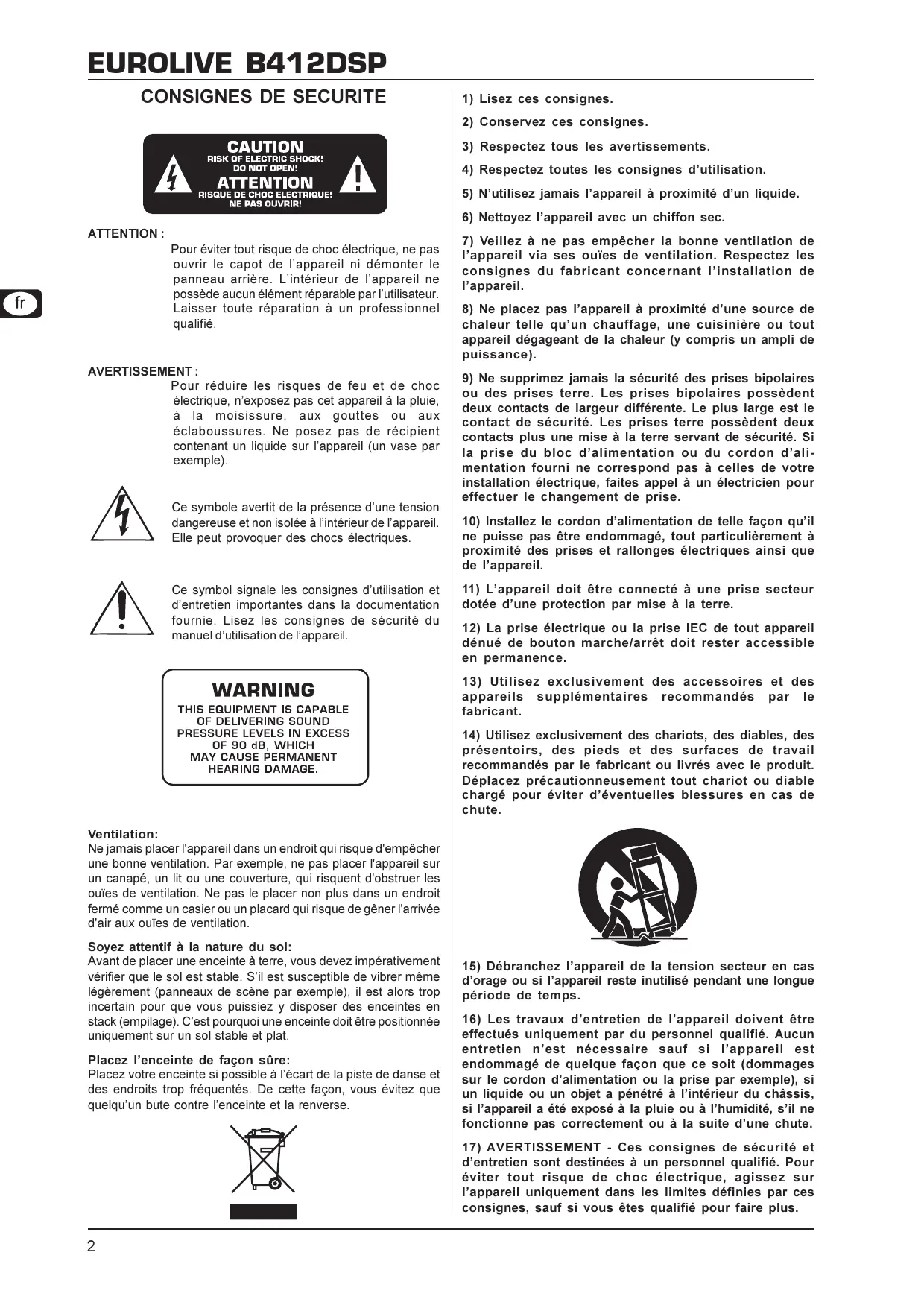

MODE D'EMPLOI B412DSP BEHRINGER

2) Conservez ces consignes.

3) Respectez tous les avertissements.

4) Respectez toutes les consignes d’utilisation.

5) N’utilisez jamais l’appareil à proximité d’un liquide.

6) Nettoyez l’appareil avec un chiffon sec.

ATTENTION : Pour éviter tout risque de choc électrique, ne pas ouvrir le capot de l’appareil ni démonter le panneau arrière. L’intérieur de l’appareil ne possède aucun élément réparable par l’utilisateur. Laisser toute réparation à un professionnel qualifié.

Pour réduire les risques de feu et de choc électrique, n’exposez pas cet appareil à la pluie, à la moisissure, aux gouttes ou aux éclaboussures. Ne posez pas de récipient contenant un liquide sur l’appareil (un vase par exemple). Ce symbole avertit de la présence d’une tension dangereuse et non isolée à l’intérieur de l’appareil. Elle peut provoquer des chocs électriques. Ce symbol signale les consignes d’utilisation et d’entretien importantes dans la documentation fournie. Lisez les consignes de sécurité du manuel d’utilisation de l’appareil.

7) Veillez à ne pas empêcher la bonne ventilation de

l’appareil via ses ouïes de ventilation. Respectez les consignes du fabricant concernant l’installation de l’appareil.

8) Ne placez pas l’appareil à proximité d’une source de

chaleur telle qu’un chauffage, une cuisinière ou tout appareil dégageant de la chaleur (y compris un ampli de puissance).

9) Ne supprimez jamais la sécurité des prises bipolaires

ou des prises terre. Les prises bipolaires possèdent deux contacts de largeur différente. Le plus large est le contact de sécurité. Les prises terre possèdent deux contacts plus une mise à la terre servant de sécurité. Si la prise du bloc d’alimentation ou du cordon d’alimentation fourni ne correspond pas à celles de votre installation électrique, faites appel à un électricien pour effectuer le changement de prise.

10) Installez le cordon d’alimentation de telle façon qu’il

ne puisse pas être endommagé, tout particulièrement à proximité des prises et rallonges électriques ainsi que de l’appareil.

11) L’appareil doit être connecté à une prise secteur

dotée d’une protection par mise à la terre.

12) La prise électrique ou la prise IEC de tout appareil

dénué de bouton marche/arrêt doit rester accessible en permanence.

13) Utilisez exclusivement des accessoires et des

appareils supplémentaires recommandés par le fabricant.

14) Utilisez exclusivement des chariots, des diables, des

présentoirs, des pieds et des surfaces de travail recommandés par le fabricant ou livrés avec le produit. Déplacez précautionneusement tout chariot ou diable chargé pour éviter d’éventuelles blessures en cas de chute. Ventilation: Ne jamais placer l'appareil dans un endroit qui risque d'empêcher une bonne ventilation. Par exemple, ne pas placer l'appareil sur un canapé, un lit ou une couverture, qui risquent d'obstruer les ouïes de ventilation. Ne pas le placer non plus dans un endroit fermé comme un casier ou un placard qui risque de gêner l'arrivée d'air aux ouïes de ventilation. Soyez attentif à la nature du sol: Avant de placer une enceinte à terre, vous devez impérativement vérifier que le sol est stable. S’il est susceptible de vibrer même légèrement (panneaux de scène par exemple), il est alors trop incertain pour que vous puissiez y disposer des enceintes en stack (empilage). C’est pourquoi une enceinte doit être positionnée uniquement sur un sol stable et plat. Placez l’enceinte de façon sûre: Placez votre enceinte si possible à l’écart de la piste de danse et des endroits trop fréquentés. De cette façon, vous évitez que quelqu’un bute contre l’enceinte et la renverse.

15) Débranchez l’appareil de la tension secteur en cas

d’orage ou si l’appareil reste inutilisé pendant une longue période de temps.

16) Les travaux d’entretien de l’appareil doivent être

effectués uniquement par du personnel qualifié. Aucun entretien n’est nécessaire sauf si l’appareil est endommagé de quelque façon que ce soit (dommages sur le cordon d’alimentation ou la prise par exemple), si un liquide ou un objet a pénétré à l’intérieur du châssis, si l’appareil a été exposé à la pluie ou à l’humidité, s’il ne fonctionne pas correctement ou à la suite d’une chute.

17) AVERTISSEMENT - Ces consignes de sécurité et

d’entretien sont destinées à un personnel qualifié. Pour éviter tout risque de choc électrique, agissez sur l’appareil uniquement dans les limites définies par ces consignes, sauf si vous êtes qualifié pour faire plus.

1.1.3 Enregistrement en ligne

Merci de la confiance que vous nous avez prouvée en achetant l’EUROLIVE B412DSP BEHRINGER, une enceinte de sonorisation de très haute qualité avec contrôle numérique. La B412DSP possède un étage de puissance biamplifié de 600 watts associé à un woofer 12" pour un punch brutal et à un moteur 1,75" en titane pour des aigus exceptionnels. Elle bénéficie également d’une section de mixage intégrée rendant superflu tout équipement supplémentaire et d’un puissant DSP 24 bits qui contrôle le filtre actif, un double compresseur/limiteur, un noise gate ainsi que des fonctions de correction de phase et de temps. Enfin, la B412DSP possède un égaliseur dynamique intelligent qui garantit un son impeccable quel que soit le volume sonore.

Le présent manuel est avant tout destiné à vous familiariser avec les commandes et connexions de votre enceinte pour que vous puissiez en utiliser toutes les fonctions. Après l’avoir lu attentivement, archivez-le pour pouvoir le consulter ultérieurement.

1.1 Avant de commencer

Votre B412DSP a été emballée avec le plus grand soin dans nos usines pour lui garantir un transport en toute sécurité. Cependant, si l’emballage vous parvient endommagé, vérifiez qu’elle ne présente aucun signe extérieur de dégâts.

La société BEHRINGER accorde un an de garantie* pour les défauts matériels ou de fabrication à compter de la date d’achat. Au besoin, vous pouvez télécharger les conditions de garantie en français sur notre site http://www.behringer.com ou les réclamer par téléphone au +49 2154 9206 4133. Au cas où votre produit tombe en panne, nous tenons à ce qu’il soit réparé dans les plus brefs délais. Pour ce faire, contactez le revendeur BEHRINGER chez qui vous avez acheté votre matériel. Si votre détaillant est loin de chez vous, vous pouvez également vous adresser directement à l’une de nos filiales. Vous trouverez la liste de nos filiales dans l’emballage d’origine de votre produit (« Global Contact Information/European Contact Information »). Si vous n’y trouvez pas de contact pour votre pays, adressezvous au distributeur le plus proche de chez vous. Vous trouverez également les contacts BEHRINGER dans la zone « Support » de notre site www.behringer.com. Le fait d’enregistrer votre produit ainsi que sa date d’achat simplifie grandement sa prise en charge sous garantie.

Veuillez enregistrer rapidement votre nouvel équipement BEHRINGER sur notre site Internet www.behringer.com (ou www.behringer.fr). Vous y trouverez également nos conditions de garantie. Merci pour votre coopération !

• D’autres dispositions sont en vigueur pour les clients de l’Union Européenne. Pour tout complément d’information, les clients de l’UE peuvent contacter l’assistance française BEHRINGER. En cas de dommages, ne nous renvoyez pas l’enceinte mais informez votre détaillant et la société de transport sans quoi vous perdrez tout droit aux prestations de garantie. Veuillez toujours utiliser l’emballage d’origine pour stocker ou expédier votre B412DSP. Ne laissez jamais d’enfant sans surveillance jouer avec l’enceinte ou son emballage. Veillez à respecter l’environnement si vous jetez tout ou partie de l’emballage.

1.1.2 Mise en service

Assurez-vous que la circulation d’air autour de l’enceinte est suffisante et ne la placez pas au-dessus d’un ampli de puissance ou à proximité d’une source de chaleur pour lui éviter tout risque de surchauffe. On effectue le branchement avec la tension secteur via le cordon d’alimentation fourni et l’embase IEC standard. Ils sont conformes aux normes de sécurité en vigueur.

Assurez-vous que tous vos équipements sont dotés d’une prise terre. Pour votre propre sécurité, nous vous recommandons de ne jamais supprimer ou rendre inopérante la mise à la terre aussi bien du câble d’alimentation que de l’appareil. AVERTISSEMENT IMPORTANT

CONCERNANT L’INSTALLATION

Il est possible que la qualité sonore de l’enceinte soit amoindrie par le voisinage de puissants émetteurs radio/télé ou d’importantes sources de hautes fréquences. Dans ce cas, augmentez la distance entre l’émetteur et l’appareil et utilisez exclusivement des câbles audio blindés.

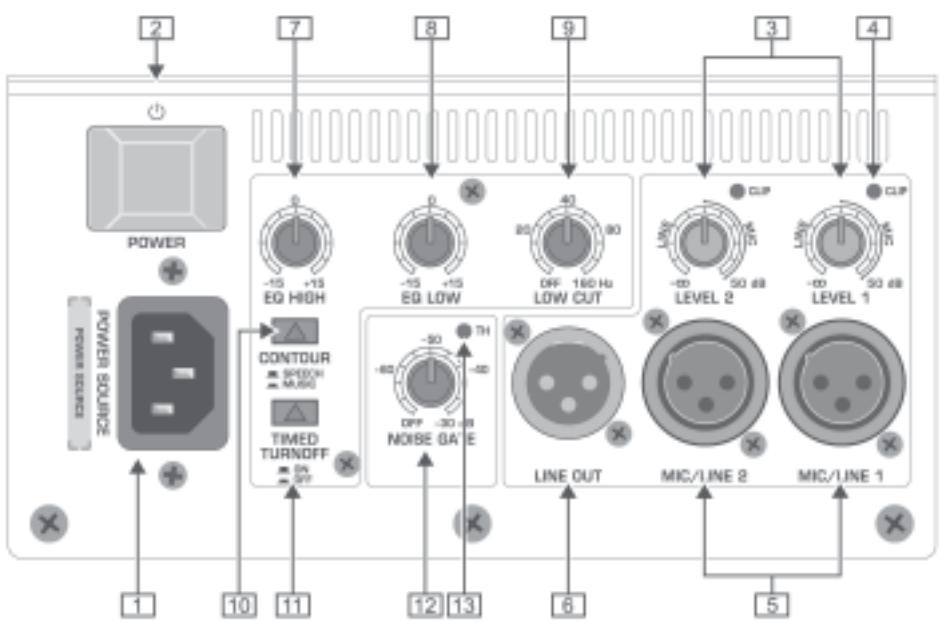

Fig. 2.1 : Commandes et connexions On effectue la liaison avec la tension secteur par l’intermédiaire de l’embase IEC standard et du cordon d’alimentation fourni. Appuyez sur POWER pour allumer ou éteindre votre enceinte. Avant de la brancher à la tension secteur, vérifiez que son commutateur POWER est en position « Arrêt ».

Le commutateur POWER ne désolidarise pas totalement l’enceinte de la tension secteur. Pour séparer complètement votre enceinte du secteur, débranchez sa prise électrique. Lors de l’installation, assurez-vous que la prise électrique ainsi que le cordon d’alimentation sont en parfait état. Enfin, nous vous recommandons de débrancher l’enceinte avant de la laisser inutilisée pendant un long laps de temps. Les potentiomètres LEVEL règlent la préamplification des entrées MIC/LINE. Avant de relier ou de débrancher une source sonore de l’une de ces entrées, placez le bouton LEVEL correspondant en butée gauche. Une fois la source câblée, tournez LEVEL vers la droite jusqu’à obtention du volume sonore souhaité. Ce faisant, veillez à ce que la LED CLIP s’allume uniquement sur les crêtes du signal ou pas du tout. Signaux ligne (LINE) Les sources disposant d’un niveau de sortie élevé (table de mixage ou lecteur CD par exemple) ne nécessitent qu’une faible préamplification. Ainsi, avec de telles sources, le réglage de niveau se fera essentiellement dans la première moitié « LINE » de la course des potentiomètres LEVEL. Signaux micro (MIC) Les micros sont des sources dont le niveau de sortie faible nécessite une préamplification importante. Par conséquent, le réglage de niveau se fera dans la seconde moitié « MIC » de la course des potentiomètres LEVEL.

Attention ! Des volumes sonores élevés peuvent endommager votre système auditif et vos hautparleurs. Placez les potentiomètres LEVEL en butée gauche avant d‘allumer l‘enceinte. Travaillez toujours à des puissances raisonnables. La LED CLIP s’allume lorsque le niveau du signal source est trop élevé. Dans ce cas, tournez vers la gauche le bouton LEVEL correspondant jusqu’à ce que la LED s’éteigne définitivement ou ne s’allume plus que sur les crêtes du signal. Câblez vos sources audio aux entrées MIC/LINE sur XLR. La sortie LINE OUT sur XLR délivre le signal non amplifié. On peut utiliser ce signal par exemple pour alimenter une enceinte supplémentaire. Le signal délivré par la sortie LINE OUT est un mixage des deux signaux sources qui alimentent l’enceinte (lisez le chapitre 3.2 concernant l’utilisation de plusieurs enceintes). La B412DSP possède un égaliseur 2 bandes. On peut amplifier ou abaisser le niveau de chacune des bandes jusqu’à 15 dB. L’égaliseur est neutre lorsque les commandes sont en position centrale : Utilise le bouton EQ HIGH pour modifier le niveau des aigus. La fréquence centrale du filtre est 12 kHz. Le bouton EQ LOW sert à la variation du volume des graves autour de la fréquence centrale 100 Hz. La B412DSP possède un filtre passe-haut à pente raide (24 dB/oct.) qui permet de supprimer le bruit résiduel basse fréquence résultant de prises de son par micro (bruits de manipulation de micros, vibrations du sol, etc.). Utilisez le bouton LOW CUT pour déterminer la fréquence de coupure du filtre passe-haut. Si vous associez la B412DSP à un subwoofer, vous pouvez utiliser le filtre passe-haut pour supprimer de l’enceinte les fréquences diffusées par le subwoofer et ainsi vous passer de filtre actif externe. Dans ce cas, réglez la fréquence de coupure du filtre passe-haut sur la fréquence la plus haute délivrée par le subwoofer. Utilisez le sélecteur CONTOUR pour régler le filtre dynamique : SPEECH Lorsque la touche CONTOUR est en position SPEECH (touche relâchée), la réponse en fréquence est optimisée pour la diffusion de voix.

MUSIC Lorsque la touche CONTOUR est en position MUSIC (touche enfoncée), la réponse en fréquence est optimisée pour la diffusion de musique. On active la fonction de mise en veille automatique de l’enceinte avec la touche TIMED TURNOFF : La fonction de mise en veille automatique est active lorsque la touche est relâchée (position ON). Dans ce cas, l’enceinte se met en veille automatiquement lors des interruptions de signal de plus de 3 minutes. L’enceinte se remet automatiquement en marche dès qu’un signal l’alimente à nouveau. OFF La fonction de mise en veille automatique est désactivée lorsque la touche est enfoncée (position OFF). Dans ce cas, l’enceinte reste toujours allumée et ne peut-être éteinte qu’à l’aide de l’interrupteur POWER Le noise gate permet de supprimer le bruit résiduel pendant les pauses du signal. Il désactive (« mute ») le signal dès que son niveau passe sous le niveau seuil déterminé au préalable à l’aide de la commande NOISE GATE. La LED TH (pour Threshold = seuil) s’allume dès que le noise geate s’active, autrement dit dès que le niveau du signal passe sous le niveau seuil réglé avec la commande

L’enceinte B412DSP plus un ou deux micros dynamiques suffisent à la mise en place rapide d’un système de sonorisation simple puisque vous pouvez relier les micros directement à la section de mixage de votre B412DSP. Une fois montée sur un pied d’enceinte, la B412DSP constitue le système idéal pour réaliser des présentations et des annonces. Bien entendu, vous pouvez rajouter une ou plusieurs enceintes à ce système si une seule B412DSP ne vous suffit pas. Câblage de micros :

Placez les potentiomètres LEVEL

Reliez les micros aux entrées MIC/LINE de l’enceinte.

Tournez lentement les potentiomètres LEVEL vers la droite jusqu’à obtention du volume sonore désiré. Ce faisant, vérifiez que les LED CLIP ne s’allument que brièvement sur les crêtes du signal ou pas du tout.

Vous pouvez ajouter une seconde B412DSP au système grâce à la sortie LINE OUT de la première.

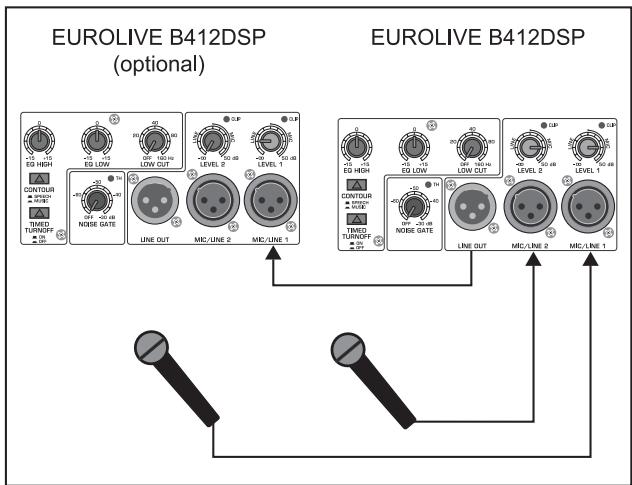

Fig. 3.1 : Câblage de micros

3.2 Système de sonorisation

Le terme « sonorisation » désigne la diffusion de signaux audio à un vaste auditoir. Pour cette application, on utilise une table de mixage qui centralise la plupart des connexions et des commandes. L’ensemble des micros, instruments, lecteurs, processeurs d’effets, etc. sont câblés à la console, elle-même reliée à l’enceinte B412DSP. Câblage d’une console :

Placez les potentiomètres LEVEL

Reliez la sortie gauche de la table de mixage à une entrée MIC/LINE de l’enceinte gauche et la sortie droite de la console à une entrée de l’enceinte droite. en butée gauche.

Augmentez le niveau de sortie de la table de mixage jusqu’à ce que son afficheur de niveau indique 0 dB.

Sur chaque enceinte, tournez lentement vers la droite le potentiomètre LEVEL de l’entrée utilisée jusqu’à obtention du volume sonore souhaité. Le volume sonore maximal est atteint quand la LED CLIP s’allume. en butée gauche. Ne vous placez jamais devant l’enceinte avec un micro sous peine de générer du larsen ! Les micros doivent toujours se trouver derrière l’enceinte pour éviter tout risque de larsen.

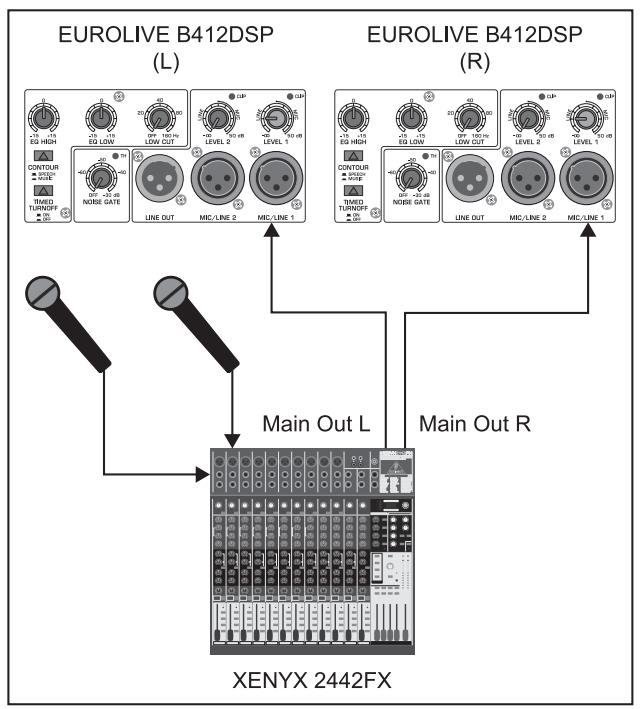

Fig. 3.2 : Câblage d’une table de mixage A la place de la table de mixage, vous pouvez utiliser une autre source stéréo telle qu’un lecteur CD. Dans ce cas, reliez chaque sortie du lecteur CD à l’entrée d’une enceinte B412DSP.

3.3 Autres applications

Câblage d’une source stéréo :

Placez les potentiomètres LEVEL

Reliez la sortie gauche de la source à une entrée MIC/LINE de l’enceinte gauche et la sortie droite de la source à une entrée MIC/LINE de l’enceinte droite.

Si c’est possible, augmentez le niveau de sortie de la source en veillant à ne pas faire saturer le signal.

Sur chaque enceinte, tournez lentement vers la droite le potentiomètre LEVEL de l’entrée utilisée jusqu’à obtention du volume sonore souhaité. en butée gauche. Chaînage de plusieurs B412DSP : Augmentez simplement le nombre d’enceintes par côté stéréo si vous avez besoin de plus de puissance pour sonoriser un lieu de grande taille. Vous pouvez par exemple utiliser deux B412DSP reliées entre elles de chaque côté (voir Fig. 3.3). Ce faisant, vous pouvez aligner ou empliler facilement les enceintes grâce aux ouvertures de leur châssis garantissent un empilage en toute sécurité. La source qui alimente les enceintes n’a aucune importance : il peut s’agir de micros, d’une console ou d’un lecteur.

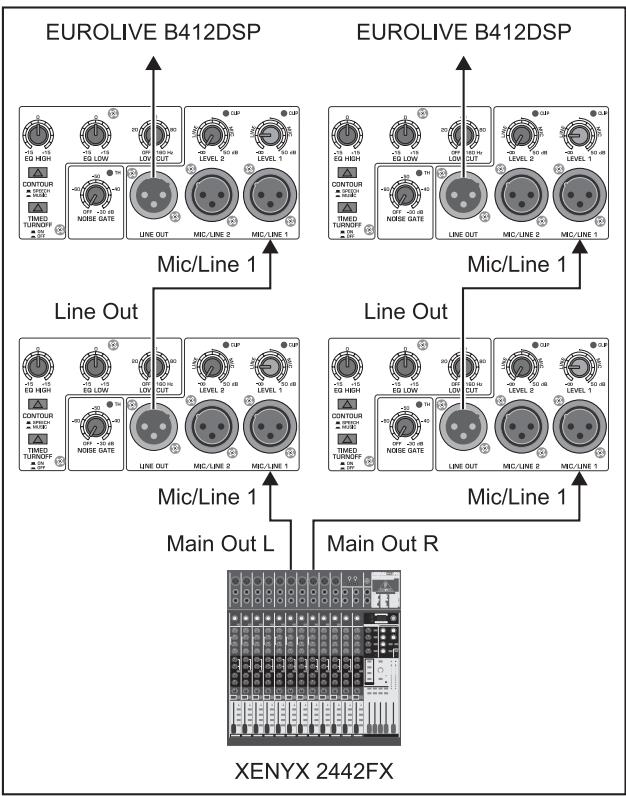

Fig. 3.3 : Chaînage de plusieurs B412DSP Pour chaque côté stéréo, reliez la sortie LINE OUT la première B412DSP à l’une des entrées MIC/LINE de la seconde. Retour de scène : Lorsqu’elle est utilisée comme retour de scène, la B412DSP est alimentée par la sortie Monitor ou auxiliaire de la console. Si vous avez besoin de plusieurs B412DSP, chaînez-les en reliant la sortie LINE OUT de la première à l’une des entrées de la seconde. Vous pourrez ensuite affiner le son et régler le volume de chaque B412DSP avec les commandes EQ HIGH , EQ LOW LEVEL Amplification de claviers : Les guitaristes et les bassistes possèdent généralement des amplis qui leur permettent notamment d’entendre leur propre instrument sur scène, même quand cette dernière est dotée d’un système de retours. Il en va autrement des claviéristes et des pianistes qui ne possèdent généralement pas d’ampli. Dans ce cas, ils peuvent utiliser une B412DSP pour mixer et amplifier deux claviers. Si vous possédez plus de deux claviers, reliezles à une petite console de pré-mixage (à la MicroMIX MX400 BEHRINGER par exemple) dont vous raccorderez la sortie à l’entrée d’une B412DSP. Vous pourrez alors utiliser la seconde entrée MIC/LINE de l’enceinte pour le câblage du signal de monitoring provenant de la table de mixage principale afin d’entendre également les autres instruments du groupe dans votre retour. L’impédance d’entrée diminue quand vous chaînez plusieurs B412DSP : elle est divisée par deux avec deux B412DSP, par trois avec trois B412DSP, etc. C’est pourquoi vous devez tenir compte de l’impédance de sortie de votre table de mixage !

Les entrées et sorties de la B412DSP BEHRINGER sont totalement symétriques. Si vous en avez la possibilité, établissez des liaisons symétriques avec les autres équipements de votre système afin de bénéficier d’une compensation maximale des perturbations qui pourraient apparaître dans les signaux audio.

Assurez-vous de la compétence suffisante des personnes qui installent et utilisent votre appareil. Pendant et après l’installation, vérifiez qu’elles sont suffisamment en contact avec la terre de façon à éviter toute décharge électrostatique qui pourrait endommager votre matériel.

5. CARACTERISTIQUES TECHNIQUES

ENTREES AUDIO MIC/LINE (2) Impédance d’entrée Sensibilité SORTIE AUDIO LINE OUT Impédance de sortie Connecteur XLR symétrique 120 Ohms TRAITEMENTS DSP Convertisseur AN/NA Limiteur Egaliseur dynamique NOISE GATE TIMED TURNOFF CONTOUR EQ HIGH EQ LOW LOW CUT Fig. 4.1: Connecteurs XLR Connecteurs XLR symétriques 27 kOhms De -40 dB à +10 dBu Motorola 24 bits fixed-point 24 bits / 48 kHz Double protection pour le woofer et le moteur Double égaliseur paramétrique Variable (de « off » à -30 dB) Commutable (3 min < -45 dBr) Contour Speech/Music commutable +/-15 dB (12 kHz) +/-15 dB (100 Hz)

Bande des graves RMS @ 1% THD (sinusoïdale) Puissance crête Bande des aigus RMS @ 1% THD (sinusoïdale) Puissance crête 320 W @ 8 ohms 460 W @ 8 ohms 80 W @ 8 ohms 140 W @ 8 ohms ALIMENTATION ELECTRIQUE Tension secteur Etats-Unis/Canada 120 V~, 60 Hz Chine/Corée 220 V~, 50 Hz Europe/Royaume-Uni/Australie 230 V~, 50 Hz Japon 100 V~, 50 - 60 Hz Consommation électrique Max. 650 watts Fusible

100 - 120 V~ : T 6,3 A H 250 V

220 - 230 V~ : T 4 A H 250 V

Connecteur secteur Embase IEC standard DIMENSIONS/POIDS Dimensions (H x L x P) 660 mm x 395 mm x 380 mm Poids 30 kg La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications nécessaires peuvent donc être effectuées sans notification préalable. C’est pourquoi les caractéristiques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel. Caractéristiques techniques et apparence susceptibles d’être modifiées sans notification préalable. Contenu exact lors de l’impression. Toutes les marques mentionnées (hormis BEHRINGER et son logo ainsi que JUST LISTEN et EUROLIVE) appartiennent à leurs propriétaires respectifs et ne sont pas affiliées à BEHRINGER.BEHRINGER décline toute responsabilité concernant l’exactitude et l’intégrité des descriptions, illustrations et indications contenues ici. Les couleurs et spécifications représentées peuvent être légèrement différentes de celles du produit. Les produits sont vendus uniquement par nos revendeurs agréés. Les distributeurs et revendeurs ne sont pas des concessionnaires BEHRINGER. Par conséquent, ils ne sont en aucun cas autorisés à lier BEHRINGER par engagement ou représentation explicite ou implicite. Aucun extrait de ce manuel ne peut être reproduit, transmis, photocopié ou enregistré de manière mécanique ou électronique et quels qu’en soient le but, la forme et les moyens, sans la permission écrite de BEHRINGER International GmbH. TOUS DROITS RESERVES. © 2007 BEHRINGER International GmbH. BEHRINGER International GmbH, Hanns-Martin-Schleyer-Str. 36-38, 47877 Willich-Muenchheide II, Allemagne. Tel. +49 2154 9206 0, Fax +49 2154 9206 4903 5.CARACTERISTIQUES TECHNIQUES
