| Type de produit | Récepteur TNT |
| Marque | CANAL PLUS |
| Modèle | DUAL-T |
| Catégorie | Récepteur TNT |
| Alimentation électrique | 230 V ~ 50 Hz |
| Connectiques | HDMI, Péritel TV, Péritel VCR, USB, Ethernet, sortie audio numérique coaxiale, sortie audio analogique, entrée antenne TNT, sortie antenne TNT |
| Fonctions principales | Réception des chaînes TNT gratuites et chaînes CANAL+ sous abonnement, enregistrement sur disque dur externe certifié, contrôle du direct, lecture HD |
| Résolution supportée | Haute Définition (HD) |
| Formats vidéo | 4/3, 16/9 |
| Standards TV | PAL, SECAM |
| Audio | Dolby Digital 5.1 via sortie numérique, stéréo via sortie analogique |
| Système d'accès | Mediaguard (contrôle d'accès), Mediahighway (interactif) |
| Port USB | Oui, pour disque dur externe certifié CANAL+/CANALSAT |
| Lecteur de carte | Oui, pour carte abonné CANAL+ |
| Télécommande | Oui, avec piles AAA fournies |
| Piles fournies | 2 piles AAA 1,5 V |
| Câbles fournis | Cordon péritel, cordon secteur |
| Entretien | Nettoyer avec un chiffon doux et sec. Ne pas utiliser de liquides. |
| Sécurité | Ne pas ouvrir le boîtier. Tension dangereuse à l'intérieur. Éviter l'humidité. |
| Utilisation prévue | Réception de la télévision numérique terrestre et des chaînes CANAL+ sur abonnement |
FOIRE AUX QUESTIONS - DUAL-T CANAL PLUS
Questions des utilisateurs sur DUAL-T CANAL PLUS
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Récepteur TNT au format PDF gratuitement ! Retrouvez votre notice DUAL-T - CANAL PLUS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DUAL-T de la marque CANAL PLUS.
MODE D'EMPLOI DUAL-T CANAL PLUS
Grâce au décodeur numérique terrestre, vous pouvez recevoir à partir de votre antenne hertzienne, les chaînes gratuites de la TNT, celles de CANAL+ LE BOUQUET et du MINIPACK PAR CANALSAT [1] pour lesquelles vous avez souscrit un abonnement.
De plus, en connectant sur le port USB de votre décodeur, un disque dur externe certifié CANAL+/CANALSAT ^(2), vous pourrez enregistrer ^(3) :
• dans la meilleure qualité, tous les programmes diffusés en qualité standard et en Haute Définition[3]. avec une grande simplicité d'utilisation. tout en regardant un autre programme simultanément. en contrôlant le direct.
Une carte abonné vous a été remise lors de la souscription de votre contrat d'abonnement.
Vous trouverez en plus dans l'emballage de votre decodeur
1 télécommande et 2 piles. 1 cordon secteur. 1 câble péritel.
(1) Contrôle d'accès sous licence Mediaguard. Système interactif sous licence Mediahighway. (2) Matériel vendu séparément et disponible prochainement à la vente sur CANALPLUS. FR ou CANALSAT. FR. (3) Options disponibles prochainement (rendez-vous sur CANALPLUS. FR ou CANALSAT. FR pour en savoir plus).
Sommaire
1 PRESENTATION 4 2 RECOMMANDATIONS 6 3 ENVIRONNEMENT ET SECURITE 7 4 BRANCHEMENTS 9
RACCORDEMENTS AU TELEVISEUR ET AU MATERIAL D'ENREGISTREMENT (DISQUE DUR EXTERNE OU GRAVEUR DVD DE SALON OU MAGNETOSCOPE) RACCORDEMENT AUX ANTENNES RACCORDEMENT A UN AMPLIFICATEUR HOME CINEMA RACCORDEMENT A UNE CHAINE HI-FI
5. INSTALLATION 14
ETAPE A: POSE ET POINTAGE DE L'ANTENNE D'INTERIEUR POUR LES CANAUX TNT ETAPE B: MEMORISATION DES CHAINES DE LA TNT ETAPE C: INSTALLATION D'UN DISQUE DUR EXTERNE CERTIFIE CANAL+/CANALSAT[2]
6 REGLAGES 17
FORMAT TV/STANDARD MAGNETOSCOPE CONFORT AUDIO PREFERENCES TELE

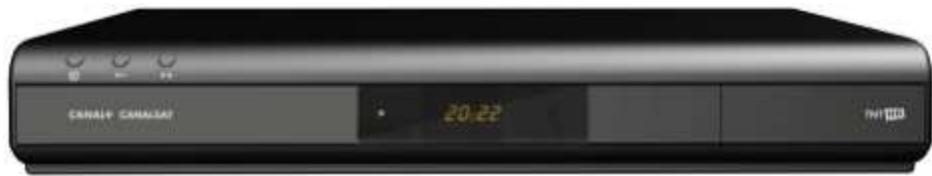

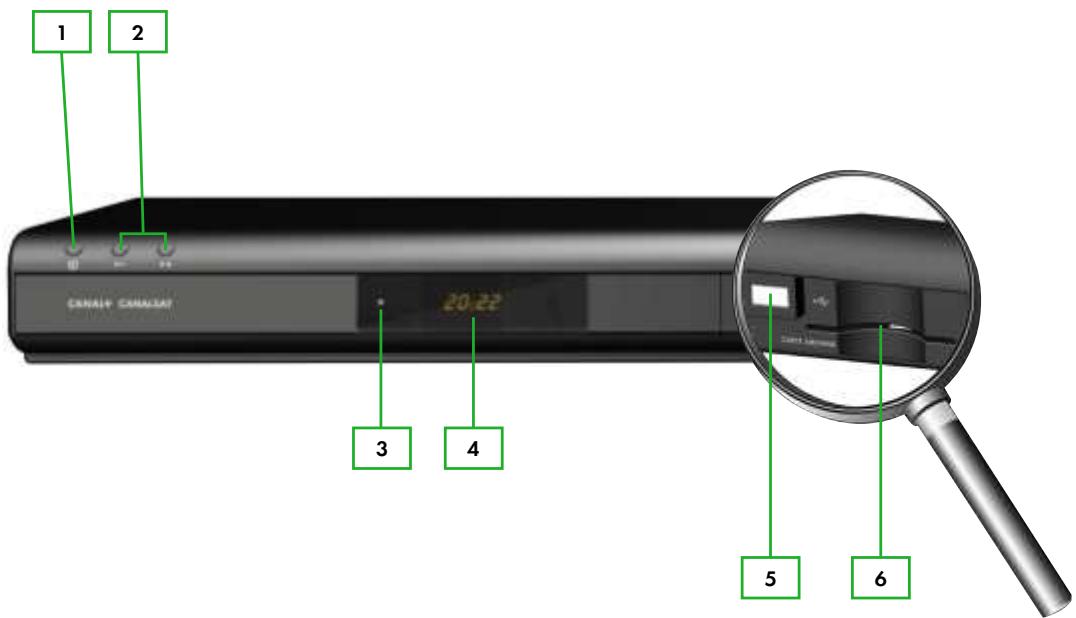

1 R
Réveil du décodeur (appui court). Réinitialisation du décodeur (appui long, 5 sec).
2 P + / P
Changement de chaînes.
3 VOYANT D'ETAT DU DECODEUR
4 CADRAN D'AFFICHAGE
De l'heure lorsque le décodeur est en veille. - Du nombre de programmes quand il est allumé.

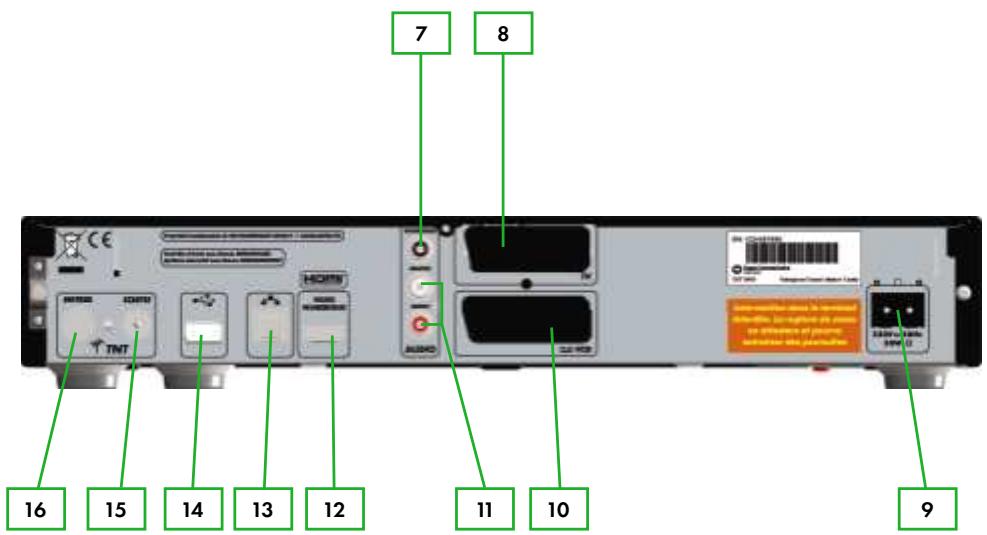

5 PRESE USB 6 LECTEUR DE CARTE ABONNE
7 PRESE AUDIO NUMERIQUE 3 PRESE PERITEL TV 9 PRESE ELECTRIQUE 230V 10 PREISE PERITEL VCR (vers magnétoscope ougraveurDVDde salon) 11 PRISES AUDIO ANALOGIQUE (vers chaîne HI-FL) 2 PRISE AUDIO/VIDEO NUMERIQUE HDMI
PRISE ETHERNET 14 PORT USB 15 SORTIE ANTENNE TNT ENTREE ANTENNE TNT
2 Recommandations
Le décodeur doit être raccordé à une prise de courant aisément accessible. Choisissez un emplacement éloigné des radiateurs et d'autres sources de chaleur. Autour du décodeur, laissez un emplacement libre pour la ventilation et assurez-vous que les rideaux, autres équipements ou placards ne peuvent empêcher l'air de circuler par les ouvertures de ventilation. Évitez d'exposer le décodeur à une chaleur trop forte (soleil, spots...). Ne placez pas le décodeur sur l'un de ses côtés, ni sur un tissu ou un tapis. - Placez de préférence le décodeur sous la télévision : des interférences pouvant influer sur le fonctionnement de la télécommande.
insertion des PILES dans la telecommande
Enlevez le couvercle situé au dos de la télécommande. Insérez 2 piles rondes de type AAA 1,5 V fournies (poussez et soulevez le couvercle à l'aide d'une pièce de monnaie par exemple). - Les piles peuvent être avalées facilement par les petits enfants. Ne laissez donc pas la télécommande sans surveillance.
Instructions de sécurité
Pour éviter les courts-circuits (risque d'incendie ou d'électrocution), n'exposez pas votre décodeur à l'humidité. Aucun objet contenant du liquide (vase par exemple) ne doit être placé sur l'appareil. Le décodeur ne doit recevoir aucune goutte de liquide ou d'éclaboussure. Le cas échéant, débranchez votre décodeur du secteur et consultez le fournisseur de votre équipement. - De même, évitez de le rebrancher immédiatement après lui avoir fait subir d'importants changements de température. Évitez les chocs violents : n'utilisez jamais le décodeur s'il est endommagé. Placez toujours votre décodeur sur une surface plane où il ne risque pas d'être soumis à de fortes secousses. Il faut débrancher le décodeur par la prise secteur avant mise en place ou modification des branchements aux autres appareils (télévision, magnétoscope...) ou bien toute opération de nettoyage du décodeur.
Tension dangereuse a l'interieur, n'ouvrez PAS le decodeur!
Toute tentative d'ouverture du décodeur vous engagerait à des poursuites. - Prenez bien garde à ne pas introduire de liquide ni de pièce métallique à l'intérieur du décodeur par les ouvertures de ventilation. Les frais de remise en état ou de remplacement vous seraient facturés. Si du liquide est renversé sur le décodeur, débranchez-le immédiatement de la prise secteur.
directive europeenne relative aux dechets d'équipements electriques et electroniques (DEEE)
En termes de développement durable, la réduction des déchets à éliminer grâce à la réutilisation, au recyclage, au compostage et à la valorisation énergétique est vivement conseillée.
Afin de respecter cette directive applicable aux EEE mis sur le marché après le 13/08/2005, votre équipement sera repris gratuitement et recyclé par le distributeur d'EEE dans la limite de la quantité et du type d'équipement qui lui a été ou lui est acheté. Ces équipements contenant des substances potentiellement dangereuses pour l'environnement et la santé humaine font l'objet d'un recyclage.
directive relative a la limitation des substances dangereuses dans les equipéments electriques et electroniques (LSDEEE)
Votre décodeur ainsi que les piles fournies respectent la directive relative à la LSDEE. Les matières dangereuses telles que le plomb, mercure ou cadmium ne sont pas utilisées. Cela permet de ne prendre aucun risque sur le plan environnemental et sur la santé du personnel des centres de recyclage. Les piles de la télécommande peuvent être enlevées simplement.
Note : Lorsque les piles de la télécommande sont usées, veuillez les déposer dans un point de collecte et non pas avec les déchets domestiques.
signification des LOGOS presents sur le produit ou l'emballage
Le produit en fin de vie doit faire l'objet d'une collecte sélective et ne pas être jeté avec les déchets municipaux non triés.
L'emballage est recyclable et ne doit pas être jeté avec les déchets domestiques.
Une contribution financière a été versée au profit de l'association nationale de récapération et de recyclage des emballages (Eco emballage en France).
Le triangle à trois flèches figurant sur les parties plastiques signifie qu'elles sont recyclables et qu'elles ne doivent pas être jetées avec les déchets domestiques.
RAPPEL Pour les connxions du decodeur (page N°5 du MANUEL d'installation)
Connecteur repéré 9 : tension dangereuse. Connecteurs repérés 5, 7, 8, 10, 11, 12, 13, 14, 15, 16 : très basse tension de sécurité.
consommation electrique du decodeur
Afin de réduire la consommation de votre décodeur, il est recommandé de le mettre en veille lorsqu'il est inutilisé. Nous vous recommandons d'éteindre le décodeur en le débranchant du secteur si vous ne l'utilisez pas pendant une période prolongée.
raccordement au televiseur et au material d'enregistrement (DISQUE DUR externe ou graveur DVD de SALON ou magnetoscope)
Si vous possédez un téléviseur HD READY équipé d'une prise HDMI ou DVI (protégée par HDCP*), vous devez rester celui-ci vers la prise HDMI de votre décodeur numérique. Si vous ne possédez pas ce type de connectique, raccordez votre décodeur au téléviseur par la prise péritel.

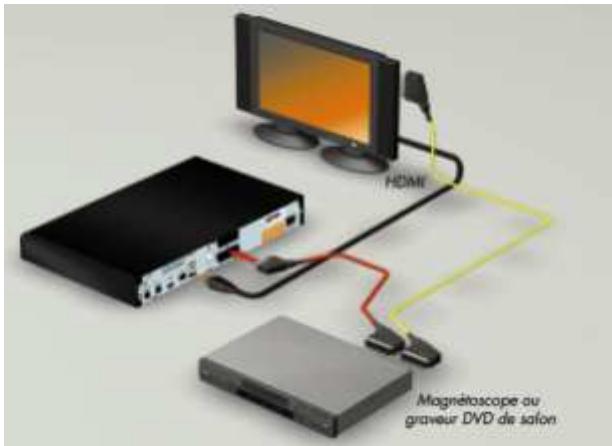

Raccordement par la prise HDMI
Raccordez le décodeur au téléviseur à l'aide d'un cordon HDMI (non fourni) comme indiqué sur le schéma ci-après. Pour raccorder votre magnétoscope ou graveur DVD de salon au décodeur numérique, vous devez placer un cordon péritel entre la prise péritel VCR de votre décodeur numérique et la prise péritel prévue habituellement pour le décodeur CANAL+. Pour raccorder votre magnétoscope ou graveur DVD de salon au téléviseur, vous devez placer un autre cordon péritel entre la prise principale de votre magnétoscope ou graveur DVD de salon et la prise péritel du téléviseur.
Note : Si votre téléviseur est équipé d'une entrée DVI (protégée par HDCP), connectez les prises Audio Analogiques ou la prise Audio numérique de votre réseau aux entrées Audio de votre téléviseur. Vous pouvez également vous reporter à la page 13 de ce manuel.

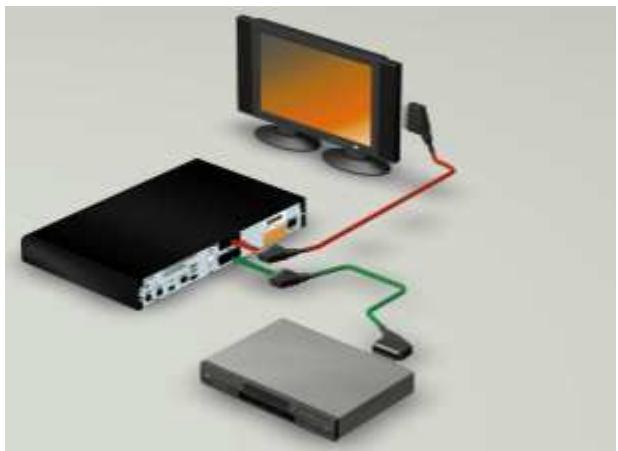

Raccordement par la prise peritel
Raccordez la prise péritel TV du décodeur au téléviseur comme indiqué sur le schéma ci-après. Pour raccorder votre magnétoscope ou graveur DVD de salon au décodeur numérique, vous devez placer un autre cordon péritel entre la prise principale de votre magnétoscope ou graveur DVD de salon (s'il en possède plusieurs, CHOISSEZ la prise qui n'est pas prévue pour le décodeur CANAL+) et la prise péritel VCR du décodeur.
Raccordement du DISQUE DUR externe
Le disque dur externe certifié CANAL+/CANALSAT se raccorde au décodeur une fois l'installation terminée. Reportez-vous à la page 17 pour connaître la procédure à suivre.
Raccordement aux antennes
POUR CONNAITRE LA COMPATIBILITE DE VOTRE INSTALLATION INDIVIDUELLE
Consultez le document joint "LE MANUEL DE REGLAGE DE VOTRE ANTENNE HERTZIENNE POUR LA TNT" ou rapprochez-vous de votre distributeur.
■ SELON LA REPONSE, VOUS DETERMINEREZ LE SCHEMA D'INSTALLATION QUI VOUS CONVIENDRA LE MIEUX.
CAS A: ANTENNE HERTZIENNE COMPATIBLE TNT
CAS B: ANTENNE HERTZIENNE NON COMPATIBLE TNT
Si vous êtes en réception collective et si vous souhaitez connaître la compatibilité de votre réception, rapprochez-vous de leur syndic ou de leur cablo-opérateur.

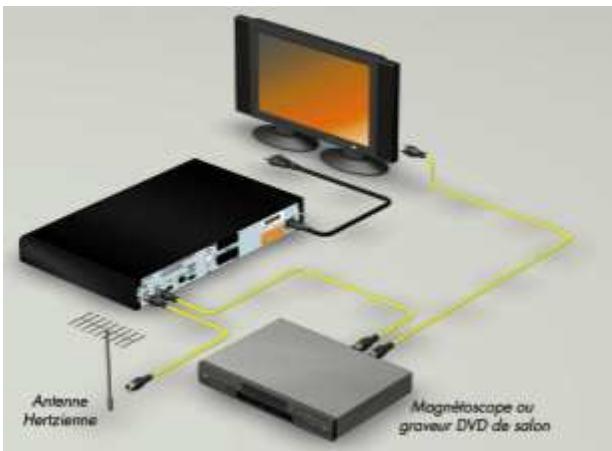

Cas a: antenne hertzienne compatible TNT
Raccordez le câble actuellement branché sur votre téléviseur au connecteur ENTREE TNT de votre décodeur. Reliez ensuite le connecteur SORTIE TNT de votre décodeur à l'entrée antenne de votre magnétoscope/graveur DVD de salon ou sur votre téléviseur (facultatif/câble antenne non fourni). Pour terminer, branchez le cordon secteur entre la prise 230V du décodeur et votre prise de courant.
Attention: La prise de courant doit être proche de l'appareil et facile d'accès.

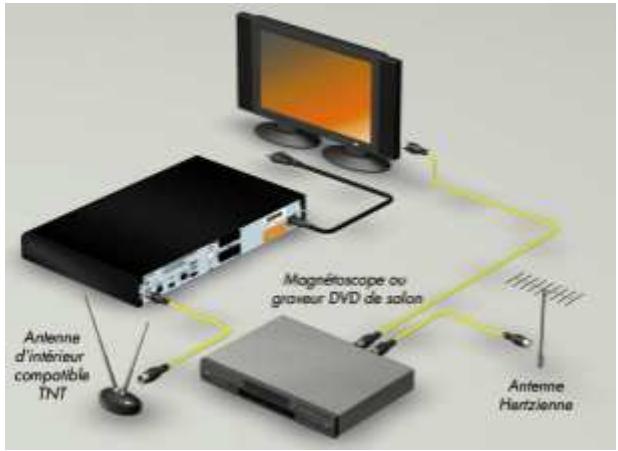

Cas b : antenne hertzienne NON compatible TNT
Si votre antenne n'est pas compatible et que vous habitez à proximité de l'émetteur, vous devrez vous procurer dans un magasin spécialisé, dans un commerce audiovisuel de proximité, ou dans une grande surface, une antenne d'intérieur dite "FULL BAND".
Dans le cas où votre habitation est éloignée de l'émetteur, une nouvelle antenne extérieure sera nécessaire, qui sera posée par un installateur.
Raccordez votre antenne d'intérieur en reliant le câble au connecteur ENTREE TNT de votre décodeur. Vous ne modifierez pas le branchement de votre Antenne actuelle qui restera connectée sur tout magnétoscope/graveur de DVD de salon ou sur toute télévisée. Pour terminer, branchez le cordon secteur entre la prise 230V du décodeur et votre prise de courant.
Attention: La prise de courant doit être proche de l'appareil et facile d'accès.

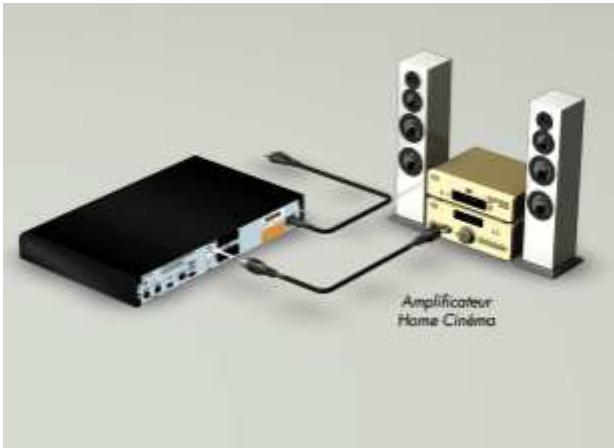

Raccordement à un amplificateur HOME CINEMA
Pour bénéficier d'un son de qualité DOLBY DIGITAL sur certaines chaînes, nous vous conseillons de relier votre téléviseur à votre amplificateur HOME CINEMA équipé d'une entrée audio numérique coaxiale.
Reliez la sortie audio NUMERIQUE à une entree de votre amplificateur HOME CINEMA (cable coaxial non fourni).
Note : Seule cette configuration permet de profiter du son DOLBY DIGITAL 5.1.

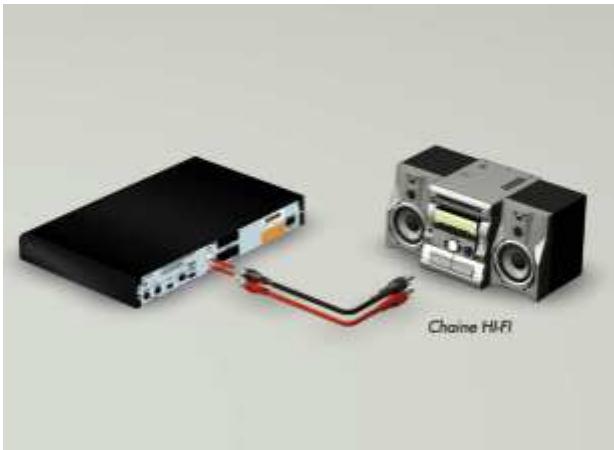

raccordement a une CHAINE hi-fi
Pour bénéficier du son stéréo qualité laser, il vous suffit de raccorder les sorties audio droite et gauche du décodeur à l'entrée auxiliaire de votre chaîne Hi-fi (câble non fourni).
L'installation du décodeur s'effectue en 3 étapes :
Étape A: Pose et pointage de l'antenne d'intérieur pour les canaux TNT (si antenne actuelle non compatible). - Étape B : Mémorisation des chaînes de la TNT. Étape C: Branchement d'un disque dur externe certifié CANAL+/CANALSAT.
ETAPE a: POSE et pointage de l'antenne d'interieur pour les CANAUX TNT
Si votre antenne est compatible, allez directement à l'étape B. Dans le cas où votre installation hertzienne n'est pas compatible, et si vous habitez proche d'un émetteur diffusant les canaux de la TNT, l'utilisation d'une antenne d'intérieur est conseillée. Pour vous aider à installer une antenne, ne manquez pas de suivre les instructions de montage et de pointage qui vous sont fournies dans "LE MANUEL DE REGLAGE DE VOTRE ANTENNE HERTZIENNE POUR LA TNT".
→ ETAPE B : memorisation des chaines de la TNT
■ Insérez votre carte abonné (puce vers le haut) dans votre décodeur numérique, dans la fente marquée "CARTE ABONNE". ■ Allumez votre téléviseur. Lorsque l'écran de bienvenue apparait, appuyez sur OK pour commencer la "RECHERCHE DES CHAINES".
Note: Si au bout de 30 secondes, l'écran de bienvenue ne s'affiche pas, basculez manuellement votre téléviseur en A/V via la touche ou entrée HDMI/DVI.
Dans le cas où aucune chaîne n'est trouvée, le message "CANAL R3 NON TROUVE" apparait, cela signifie que vous devez optimiser le réglage ou le positionnement de votre antenne ou encore vérifier le montage de l'extrémité de votre cable.
Vous pouvez lancer directement une nouvelle recherche des chaînes depuis l'écran "CANAL R3 NON TROUVE". Pour cela, sélectionnez "RECOMMENÇER" puis validez par la touche OK. - Vous pouvez également vérifier le signal reçu par votre récepteur en sélectionnant "CONTROLE DE RECEPTION".
L'écran "CONTROLE DE RECEPTION" vous permet de contrôler le bon réglage de votre antenne. Sur cet écran, un indicateur de niveau vous indique la qualité du signal reçu pour le canal saisi. Vous devez régler votre antenne afin de maximiser la valeur de cet indicateur (symbolisé par la couleur verte). Dès que le signal est satisfaisant, Sélectionnez "SITE" afin de recommencer la recherche des chaînes. Vous pouvez relancer la recherche des chaînes même avec un signal insuffisant ou aucun signal. Si, malgré un nouveau réglage ce message persiste, saisissez depuis l'écran "CONTROLE DE RECEPTION", la valeur d'un autre canal que vous trouverez en annexe 1 du "MANUEL DE REGLAGE DE L'ANTENNE HERTZIENNE POUR LA TNT".

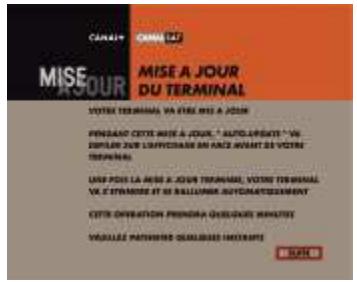

Une fois la mémorisation des chaînes terminée et si une mise à jour doit être effectuée, l'écran ci-dessous apparait. Sélectionnez "SUITE" pour lancer une éventuelle mise à jour. La télécommande est alors inactive pendant quelques minutes. N'éteignez pas votre décodeur. Il est nécessaire de patienter quelques minutes et d'attendre la fin de la mise à jour pour finaliser l'installation.

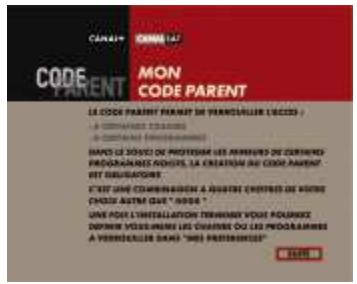

Dès la fin de la mise à jour, l'écran "MON CODE PARENT" apparait.
La création du Code Parent est obligatoire pour valider la mise en service. Pour cela vous devez saisir 2 fois le même code à 4 chiffres qui sera votre Code Parent. Si vous perdez ou oubliez votre Code Parent, vous pouvez le réinitialiser sur CANALPLUS.FR ou CANALSAT.FR, rubrique Espace Client ou contacter le Service Client de CANAL+/CANALSAT. Si les droits sont à jour, le message "FIN D'INSTALLATION" apparait puis vous basculez sur CANAL+. Si les droits ne sont pas à jour, le message "ACQUISITION DES DROITS" apparait. Patientez 60 minutes environ pour accéder aux programmes.
- Vous pouvez visualiser maintenant l'ensemble des chaînes de la TNT auxquelles vous avez souscrit.

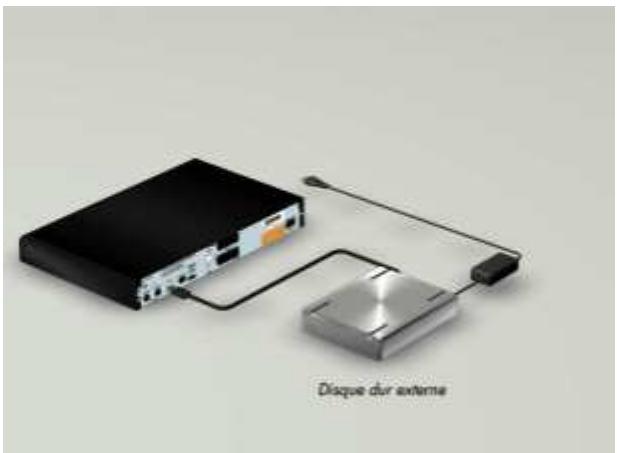

ETAPE c: installation d'un DISQUE DUR externe certifie canal+/canalsat*
Vous pouvez maintenant relier votre disque dur externe certifié CANAL+/CANALSAT au décodeur par le câble USB. Branchez ensuite le disque dur externe à la prise secteur.
Vous pouvez maintenant allumer voir disque dur externe certificanal+/canalsat.
Reportez-vous à son manuel pour toute information complémentaire.
Attention : L'installation du disque dur externe effacera toutes les données contenues sur le disque.
Vous accedez à l'un des écrans suivants par la touche mou, "REGLAGES", puis "IMAGES".
Veillez à bien sélectionner le format d'image TV selon votre téléviseur (4/3, 16/9). Réglez le standard de votre magnétoscope ou graveur de DVD de salon (PAL ou SECAM/COMPOSITE ou SVHS). Pour confirmer vos paramètres sélectionnés, sélectionnez "VALIDER".
Vous accédez à l'un des écrans suivants par la touche "REGLAGES", puis "SON".
Pour régler le volume sonore du décodeur, positionnez le curseur sur "—" ou "" pour diminuer ou augmenter le niveau sonore en appuyant sur la touche OK. Si vous disposez d'un équipement HOME CINEMA, sélectionnez "ACTIVATION DOLBY DIGITAL SUR SORTIE HDMI" sur "OUI", dans le cas contraire sélectionnez "NON". Le bouton "VALIDER" vous permet de sauvegarder vos paramètres.
Vous avez maintenant terminé l'installation du décodeur.

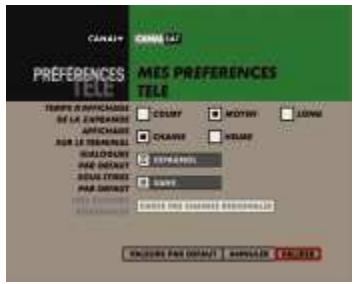

Ce menu vous permet de spécifier vos préférences.
Vous y accédez par la touche puis "MES PREFERENCES", "MES PREFERENCES TELE".
Pour regarder vos films comme vous l'entendez, vous pouvez décider de les suivre dans votre LANGUAGE PREFEREE (VF, VO ou d'autres langues encore). Ainsi, les films proposés en VM (version multilingue) vous seront systématiquement restitués dans la langue que vous aurez choisie dans ce menu, lorsqu'elle est disponible. Vous pouvez également spécifier votre langue de sous-titrage préféré : les sous-titres vous seront affichés dans la langue de votre choix, sous réserve que cette langue soit disponible sur le programme en cours. Le bouton "VALIDER" vous permet de mémoriser vos paramètres.
Astuce: Si vous recevez plusieurs chaînes régionales, vous pouvez la positionner à son nombre de chaîne habituel.
