MANUEL DE REGLAGES DE VOTRE ANTENNE HERTZIENNE - Manuel de réglages d'antenne CANAL PLUS - Notice d'utilisation et mode d'emploi gratuit

Type d'antenne	Hertzienne
Utilisation principale	Réception TNT
Compatibilité	Chaînes TNT gratuites
Fréquences supportées	UHF/VHF
Installation	Extérieure ou intérieure
Polarisation	Horizontale ou verticale
Alimentation	Non précisé
Connectique	Connecteur coaxial standard
Dimensions	Non précisé
Poids	Non précisé
Matériau	Non précisé
Couleur	Non précisé
Accessoires inclus	Non précisé
Garantie	Non précisé
Mode d'emploi	Manuel de réglage inclus

FOIRE AUX QUESTIONS - MANUEL DE REGLAGES DE VOTRE ANTENNE HERTZIENNE CANAL PLUS

Comment orienter correctement mon antenne hertzienne pour capter Canal Plus ?

Pour orienter votre antenne, localisez l'émetteur le plus proche de chez vous et dirigez l'antenne dans sa direction. Utilisez un compas pour vous aider à trouver la bonne orientation.

Quelle est la distance maximale à respecter pour capter Canal Plus avec une antenne hertzienne ?

La distance maximale dépend de la puissance de l'émetteur et des obstacles environnants. En général, vous pouvez capter Canal Plus jusqu'à 50 km d'un émetteur, mais cela peut varier.

Que faire si je ne reçois pas le signal de Canal Plus ?

Vérifiez que l'antenne est correctement installée et orientée. Assurez-vous également que tous les câbles sont bien connectés et en bon état. Si le problème persiste, essayez de rescanner les chaînes sur votre téléviseur.

Comment ajuster le gain de mon antenne hertzienne ?

Si votre antenne est équipée d'un amplificateur, vous pouvez ajuster le gain à l'aide du réglage prévu à cet effet. Assurez-vous de faire des essais pour trouver le niveau optimal sans saturer le signal.

Pourquoi mon image est-elle pixelisée ou entrecoupée ?

Cela peut être dû à un signal faible ou à des interférences. Vérifiez l'orientation de votre antenne et assurez-vous qu'il n'y a pas d'obstacles (arbres, bâtiments) entre votre antenne et l'émetteur.

Quels types d'antennes sont compatibles avec Canal Plus ?

Les antennes hertziennes actives et passives peuvent capter Canal Plus. Assurez-vous que l'antenne est conçue pour la bande de fréquence utilisée par les chaînes hertziennes.

Comment vérifier si mon antenne hertzienne fonctionne correctement ?

Vous pouvez tester votre antenne en la débranchant et en la rebranchant, puis en effectuant une nouvelle recherche de chaînes sur votre téléviseur. Si vous ne recevez toujours pas de signal, il se peut que l'antenne soit défectueuse.

Puis-je utiliser une ancienne antenne pour capter Canal Plus ?

Oui, une ancienne antenne peut fonctionner si elle est compatible avec les fréquences de Canal Plus. Assurez-vous qu'elle est en bon état et correctement orientée.

Quels sont les accessoires nécessaires pour installer mon antenne hertzienne ?

Vous aurez besoin de supports de montage, de câbles coaxiaux, d'un connecteur, et éventuellement d'un amplificateur si le signal est faible.

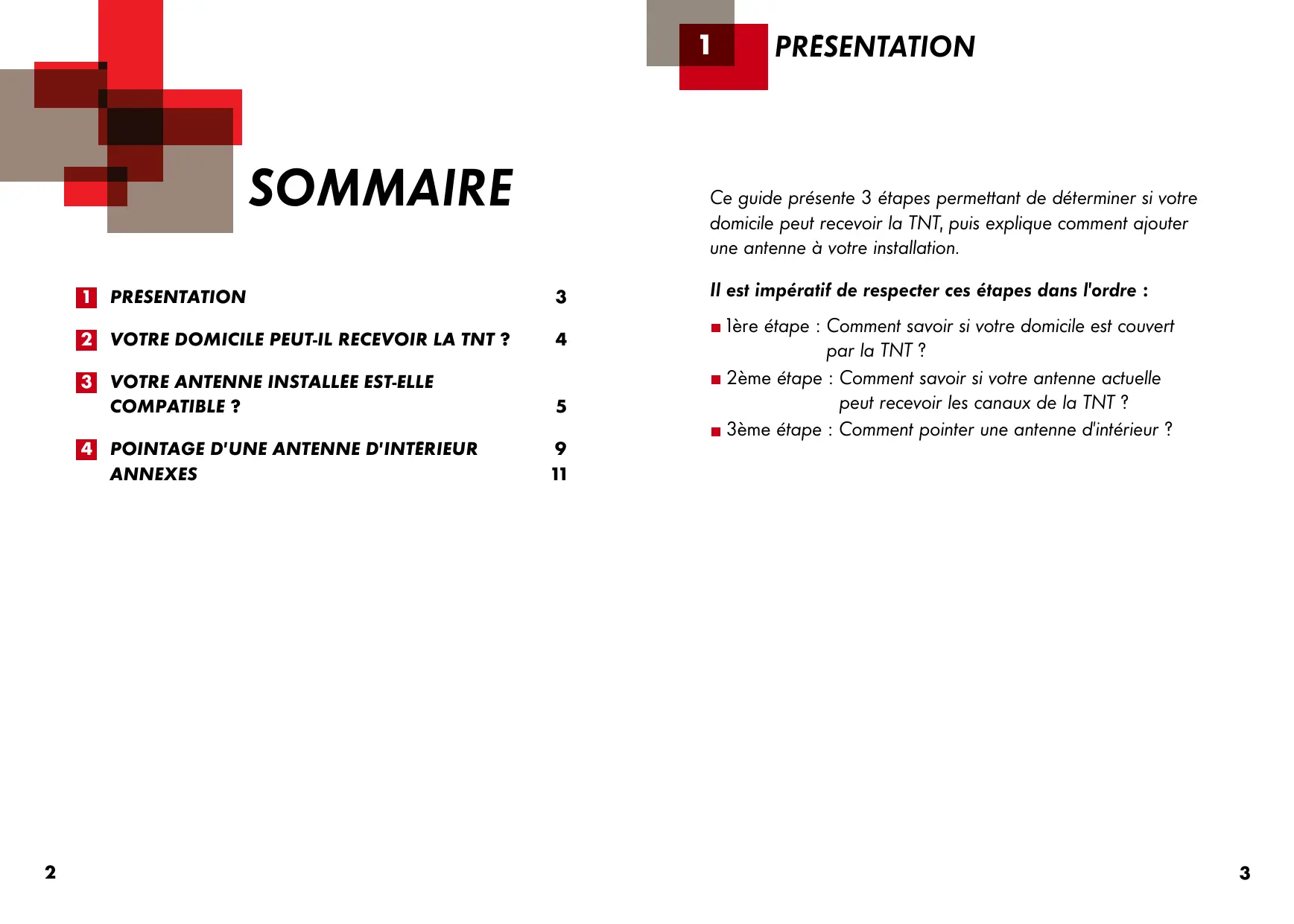

MODE D'EMPLOI MANUEL DE REGLAGES DE VOTRE ANTENNE HERTZIENNE CANAL PLUS

Ce guide présente 3 étapes permettant de déterminer si vous domicile peut recevoir la TNT, puis explique comment ajouter une antennée à votre installation.

Il est impératif de respecter ces étapes dans l'ordre :

■ lère étape : Comment savoir si votre domicile est couvert par la TNT ?
2ème étape : Comment savoir si votre antennne actuelle peut recevoir les canaux de la TNT ?
3ème étape : Comment pointer une antenné d'intérieur ?

2 VOTRE DOMICILE PEUT-IL RECEVOIR LA TNT?

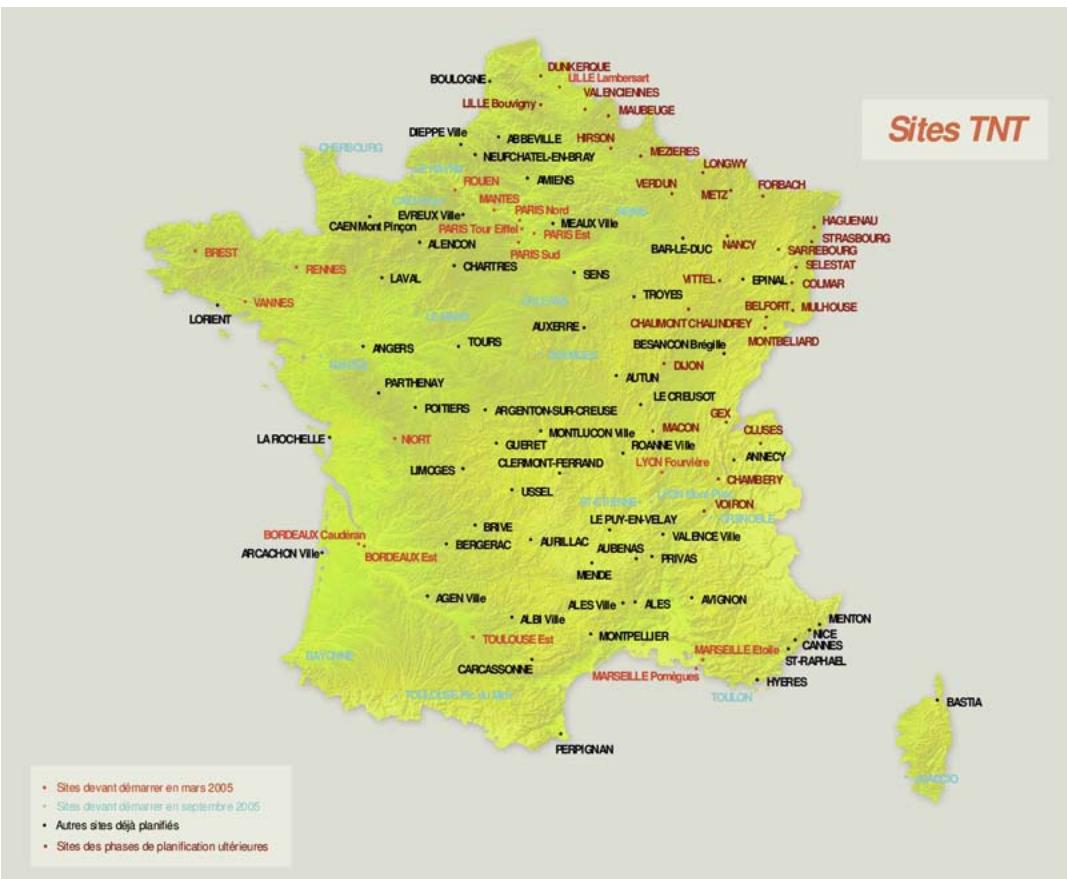

Gracé à la carte ci-dessous, vous déterminerez l'emplacement de l'émetteur qui diffuse des canaux TNT le plus proche de votre lieu d'habitation.

Cependant pour déterminer précisé si votre domicile est couvert par la TNT, consultez le site CANALPLUS.FR ou CANALSAT.FR, Rubrique Espace Client ou le site tint-gratuite.fr

3 VOTRE ANTENNE INSTALLEE EST-ELLE COMPATIBLE?

Pour déterminer la compatibilité de votre antenne, deux points sont à prendre en compte. Veillez à respecter l'ordre des vérifications :

L'orientation de votre antenné.
Les caractéristiques techniques de votre antenne.

VERIFICATION DE L'ORIENTATION DE VOTRE ANTENNE ACTUELLE

Si vous habitez un logement individuel, il suffit simplement de vérifier si votre antenné est pointée dans la direction de l'émetteur qui diffuse des canaux TNT le plus proche de votre lieu d'habitation. Pour le savoir, utilisez la carte de France ci-contre ou consultez le tableau "VALEUR DES CANAUX DE LA TNT" en annexe 1.

Si votre ANTENNE est correctement pointee, passez au point "Vérification des caractéristiques techniques de votre ANTENNE actuelle".
2 Si votre antenné est orientée vers un autre émetteur, deux solutions s'offrent à vous :
Soit l'ajout d'une antennue UHF d'intérieur dite antennene "UHF, FULL BANDE".
Vous pourrez vous procurer cette antennene dans un magasin audiovisuel de proximé, magasin spécialisé ou grande surface.
Soit de modifier l'orientation de votre antennue UHF vers l'émetteur qui diffuse du numérique, cette opération pourrait nécessiter le déplacement d'un professionnel.

Remarque: Si vous habitiez un logement collectif, il est possible que vous ne receviez pas les canaux TNT. Pour vous en assurer, vous doivent contacter votre propriété, votre syndic ou votre opérateur de réseau cable qui vous renseignera sur l'antenne utilisée pour toute logement.

VERIFICATION DES CHARACTERISTIQUES TECHNIQUES DE VOTRE ANTENNE ACTUELLE

Pour receivevoir tous les canaux TNT, il faut que votre antennne soit une antennne "UHF, FULL BANDE". Il est possible que votre antennne ne soit pas "FULL BANDE" et de ce fait vous pourrait ne pas recevoir la totalité des canaux TNT. Suivant l'équipement CANAL+/CANALSAT de réception dont vous disposez et si vous ne connaissiez pas les caractéristiques de votre antennne, nous vous expliquons comment les vérifier.

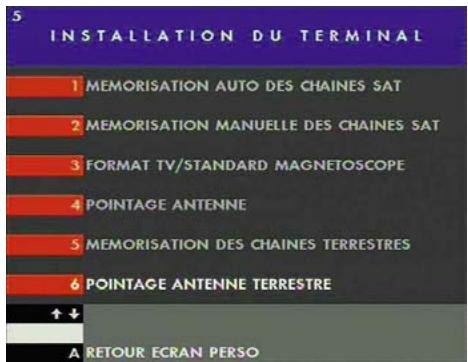

Pour vérifier la compatibilité de votre antenne, respectez dans l'ordre les points suivants :

Réalisez les branchements complets (secteur, antennes satellite et hertzienne, péritel).
Selectionnez l'entrée auxiliaire (AV) sur le téléviseur.
Contrôlez les canaux TNT recus à votre domicile en validant "POINTAGE ANTENNE TERRESTRE".

Si votre ANTENNE est entierement compatible, vous decodeur doit être capable de mesurer 5 canaux TNT.
Ces canaux ont des valeurs différentes selon la région dans laquelle vous habitez.
Vous trouvrez à la fin de ce document, la liste des 5 canaux TNT pour l'ensemble des régions couvertes en annexe 1, ainsi que l'affection des chaînes gratuites de la TNT sur ces 5 canaux en annexe 2.
Le TYPE DE CANAL utilise pour les 5 canaux de la TNT est UHF.

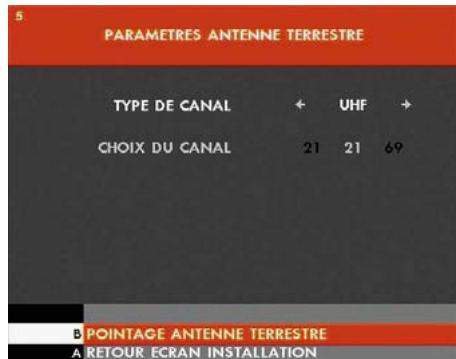

Pour contrôler la reception des 5 canaux TNT, appuyez sur PERSO, puis 5, puis 6. Sélectionnez le type de canal UHF puis saississez la valeur du canal à contrôler. Appuyez sur la touche 8 pour contrôler le niveau de réception.

4

POINTAGE D'UNE ANTENNE D'INTERIEUR

Exemple de Lyon :

LYON

FOURVIÈRE

56

36

21

54

24

Pour les abonnés de LYON et de sa périhérie, les valeurs des 5 canaux TNT sont 56, 36, 21, 54, et 24.

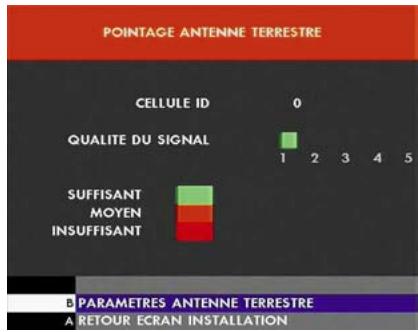

Vous rentrez donc successivement ces 5 valeurs de canaux dans le menu "PARAMETRES ANTENNE TERRESTRE" et vous vérifiez la qualité pour chaque de ces 5 canaux TNT dans le menu "POINTAGE ANTENNE TERRESTRE".

Si l'indicateur n'est pas vert pour au moins 1 de ces canaux TNT, votre antennen n'est pas entierement compatible et une adaptation de votre installation hertzienne s'avérera nécessaire.

2 choix sont possibles :

Dans le cas où vous habitation est à proximé de l'émetteur, une antenné d'intérieur "UHF FULL BANDE" pourrait être utilisée.
Dans le cas ou votre habitation est éloignée de l'émetteur, la pose par un professionnel d'une antenné extérieure UHF sera fortement conseillée.

Si vous voulez être certain de la compatibilité de votre antennes, demandez conseil à un distributeur qui répondra à votre interrogation et pourra vous proposer le produit le plus ajusté à votre besoin.

Attention : Si le décodeur ne réagit pour aucun de ces canaux, vérifiez vos branchements, votre cable d'antenne et vos connecteurs. Recommencez ensuite le contrôle de réception dans le menu "POINTAGE ANTENNE TERRESTRE".

Vouaves déterminé la compatibilité de votre antenné et vous souhaitez optimiser son pointage. Nous vous donnons quelques conseils pratiques pour améliorer la qualité de votre réception des canaux TNT.

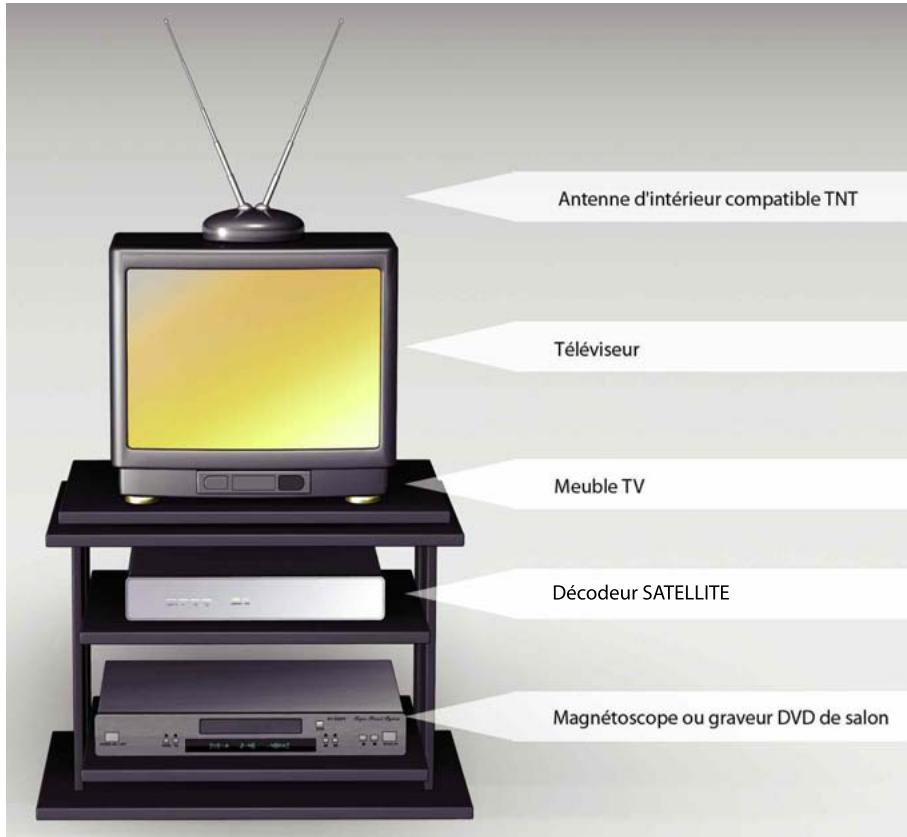

OU POSER SON ANTENNE?

L'antenne sera posée à proximé du décodeur sur une surface plane et stable (poste de télévision, meuble TV etc.).

Evitez de poser cette antenne dans un endroit de passage (enfants, animaux) ou à proximé des rideaux qui risqueraient de modifier le pointage ultérieurement.

Il est possible que l'antenne d'intérieur, compatible TNT, dont vous dispose soit équipée d'un amplificateur intégré. Prévoir donc son installation proche d'une prise électrique.

ANNEXE 1 :

VALEUR DES CANAUX DE LA TNT

Comment obtenir un pointage optimal de votre antenné?

Un pointage optimal de votre antennée vous permet d'obtenir une meilleure qualité d'image sur les canaux numériques de la TNT. Pour cela c'est très simple, il suffit de :

Déplacer légèrement l'emplacement de l'antenne pour obtenir une qualité de signal optimale.

Sans changer l'antenne de place, tournez-la doucement pour optimiser your reglage. Notre antennene est maintainant pointee.

PRINCIPALE VILLE DESSERVIE	ZONE DU SITE	CANAUX DES MULTIPLEX NUMERIQUES
		R1	R2	R3	R4	R6
AJACCIO	BAIE D'AJACCIO	29	26	42	38	53
BAYONNE	LA RHUNE	65	42	51	49	57
BORDEAUX	BORDEAUX EST	23	59	62	44	30
BORDEAUX	CAUDERAN	23	26	22	32	30
BOURGES	COLLINES DU SANCERROIS	35	24	63	27	32
BREST	MONT D'ARREE	30	22	25	23	26
CAEN	CAEN NORD	31	30	32	33	58
CHERBOURG	DIGOSVILLE	63	34	49	53	32
GRENOBLE	TOUR SANS VENIN	37	21	24	31	34
LE HAVRE	HARFLEUR	48	42	57	63	58
LE MANS	CANTON DE MAYET	26	23	56	31	36
LILLE	LAMBERSART	36	29	32	30	35
LYON	FOURVIERE	56	36	21	54	24
MANTES	MAUDETOUR EN VEXIN	48	38	43	46	40
MARSEILLE	MASSIF DE L'ETOILE	62	59	28	25	30
MARSEILLE	POMEGUES	62	59	28	25	30
NANTES	NANTES SUD-EST	28	44	62	25	24
NIORT	CANTON DE MELLE	37	59	62	54	24
ORLEANS	LA PLAINE POTEAU	46	38	63	48	51
PARIS	TOUR EIFFEL	35	21	27	24	32
PARIS EST	CHENNEVIERES	35	54	60	63	57
PARIS NORD	SANNOIS	35	54	60	63	57
PARIS SUD	VILLEBON	35	56	60	63	57
REIMS	HAUTVILLIERS	32	31	37	34	42
RENNES	BECHEREL	35	46	43	40	32
ROUEN	ROUEN SUD	29	21	27	24	32
ST ETIENNE	CROIX DU GUISAY	50	23	39	54	26
TOULON	CAP SICIE	55	47	50	49	52
TOULOUSE	BONHOURE	56	49	52	51	53
TOULOUSE	PIC DU MIDI	54	48	50	22	36
VANNES	LANDES DE LANVEAU	57	46	64	49	59

PRINCIPALE VILLE DESSERVIE	ZONE DU SITE	CANAUX DES MULTIPLEX NUMERIQUES
		R1	R2	R3	R4	R6
ABBEVILLE	LA MOTTE	25	29	33	39	58
ALENCON	MONT D'AMAIN	39	65	49	41	58
ANGERS	ROCHEFORT SUR LOIRE	48	40	56	43	51
ARGENTON	MALICORNAY	39	45	63	36	42
BASTIA	SERRA DI PIGNO	23	40	34	45	29
BESANCON	BREGILLE	35	48	58	51	63
BOULOGNE	MONT LAMBERT	35	40	45	48	51
BRIVE	LISSAC	28	41	38	51	47
CAEN	MONT PINCON	26	34	49	23	58
CANNES	VALLAURIS	23	26	34	53	42
CARCASSONNE	MONTAGNE NOIRE	35	31	59	57	60
CHARTRES	MONTLANDON	49	38	56	31	41
CLERMONT-FERRAND	PUY DE DOME	50	31	37	53	32
DIEPPE	NEUVILLE	57	42	45	39	63

ANNEXE 2 : COMPOSITION DES CANAUX* DE LA TNT GratisUTE

PRINCIPALE VILLE DESSERVIE	ZONE DU SITE	CANAUX DES MULTIPLEX NUMERIQUES
		R1	R2	R3	R4	R6
EVREUX	NETREVILLE	52	46	49	40	43
HYERES	CAP BENAT	23	45	32	63	29
LAVAL	MONT ROCHARD	59	38	56	61	62
LORIENT	PLOEMER	31	35	64	33	32
MEAUX	MAREUIL	55	63	64	60	42
MONTPELLIER	SAINT BAUDILLE	49	55	51	52	37
NEUFCHATELEN BRAY	CROIXDALLE	55	52	27	24	58
NICE	MONT ALBAN	38	31	34	49	42
PERPIGNAN	PIC DE NEULOS	23	21	24	26	39
ROANNE	PERREUX	21	60	63	37	27
SAINT RAPHEL	PIC DE L'OURS	23	26	34	53	42
TOURS	CHISSAY	34	38	63	48	51
VALENCE	ST ROMAIN DE LERFS	50	49	52	55	33

CANAL 1

FRANCE2

FRANCE3

FRANCE5

ARTE

LCP/PUBLIC

FRANCE4

CANAL 2

DIRECT8

TMC

TELE

GULLI

VIRGIN 17

BFMTV

CANAL 3

CANAL+ (en clair)

CANAL 4

M6

W9

NTI

CANAL 6

TFI

NRJ12
