Intitulé	Description
Type de produit	Détecteur de mouvement infrarouge passif
Caractéristiques techniques principales	Technologie infrarouge, portée de détection jusqu'à 18 mètres, angle de détection de 180 degrés
Alimentation électrique	Alimentation par piles ou secteur (selon modèle)
Dimensions approximatives	Dimensions compactes adaptées à une installation discrète
Poids	Poids léger pour une installation facile
Compatibilités	Compatible avec divers systèmes de sécurité et d'automatisation
Type de batterie	Batterie lithium ou alcaline (selon modèle)
Tension	Fonctionne avec une tension standard de 9V (selon modèle)
Puissance	Consommation énergétique faible pour une utilisation prolongée
Fonctions principales	Détection de mouvement, alarme sonore ou visuelle, réglage de la sensibilité
Entretien et nettoyage	Nettoyage régulier de la lentille pour éviter les fausses alarmes
Pièces détachées et réparabilité	Disponibilité de pièces de rechange pour une maintenance aisée
Sécurité	Conforme aux normes de sécurité en vigueur, protection contre les surcharges
Informations générales utiles	Installation recommandée en intérieur ou en extérieur abrité, garantie constructeur incluse

FOIRE AUX QUESTIONS - PIR-180N IDK MULTIMEDIA

Comment réinitialiser l'IDK MULTIMEDIA PIR-180N ?

Pour réinitialiser l'appareil, maintenez le bouton de réinitialisation enfoncé pendant 10 secondes jusqu'à ce que le voyant clignote. Cela réinitialisera tous les paramètres aux valeurs d'usine.

Pourquoi l'appareil ne détecte-t-il pas les mouvements ?

Assurez-vous que l'appareil est correctement installé et que rien ne bloque le capteur. Vérifiez également que la zone de détection est bien éclairée et que la température ambiante est dans la plage de fonctionnement.

Quel est le champ de détection du PIR-180N ?

Le PIR-180N a un champ de détection de 180 degrés avec une portée jusqu'à 12 mètres, selon les conditions environnementales.

Comment ajuster la sensibilité du capteur ?

La sensibilité peut être ajustée à l'aide du potentiomètre situé sur le côté de l'appareil. Tournez-le dans le sens horaire pour augmenter la sensibilité et dans le sens anti-horaire pour la diminuer.

L'appareil se déclenche-t-il par des animaux ou des objets en mouvement ?

Oui, le PIR-180N peut se déclencher par des animaux ou des objets en mouvement. Pour réduire les fausses alertes, essayez de modifier l'emplacement ou l'angle d'installation.

L'appareil fonctionne-t-il avec des piles ?

Non, l'IDK MULTIMEDIA PIR-180N doit être alimenté par une source électrique externe et ne fonctionne pas avec des piles.

Comment installer le PIR-180N correctement ?

Installez le PIR-180N à une hauteur de 2 à 2,5 mètres, en le dirigeant vers la zone que vous souhaitez surveiller. Assurez-vous qu'il n'y a pas d'obstacles entre le capteur et la zone de détection.

Que faire si l'appareil ne s'allume pas ?

Vérifiez les connexions électriques et assurez-vous que l'alimentation est active. Si le problème persiste, essayez de réinitialiser l'appareil.

MODE D'EMPLOI PIR-180N IDK MULTIMEDIA

IDK vous remerciez d'avoir fait l'acquisition de ce détecteur de mouvements, nous vous conseillons de dire attentivement cette notice.

DESCRIPTION

Contenu :

1 Detecteur de mouvements
2 Vis et 2 chevilles
1 Notice d'utilisation

Données Techniques:

Alimentation:220-240VAC/50Hz

Puisance supportede de 1200 Watts Max.

Puisances consommées : 0,1 W en veille / 0, 45 W en fonction

Detecteur de mouvements infrarouge, angle de 180^ pour une distance de 12 metres maximum.

Hauteur d'installation: 0,5 à 3,50 metres.

Plage de températures de fonctionnement : -20° à +40°C / TH 93 % max.

Vitesse de détction: 0,6 à 1,5 mètre /seconde

Temporisation d'éclairage régblé de 5 secondes à 8 minutes.

Sensibilité JOUR/Nuit réglable.

Utilisation interieure et exterieure (norme IP44).

SECURITE & ENTRETIEN

• Tenez ce détecteur hors de portée des enfants de moins de 36 mois.
• Ne connectez pas ce détecteur sans avoir coupé l'alimentation secteur à partir votre tableau électrique. Une personne qualifiée est recommendée.
• Ne plongez jamais ce détecteur dans un liquide (eau, huile, etc.).
• Nettoyez la lentille de détention avec un chiffon doux sans solvants.
• N'appuyez pas sur la lentille au risque de la casser.

INSTALLATION

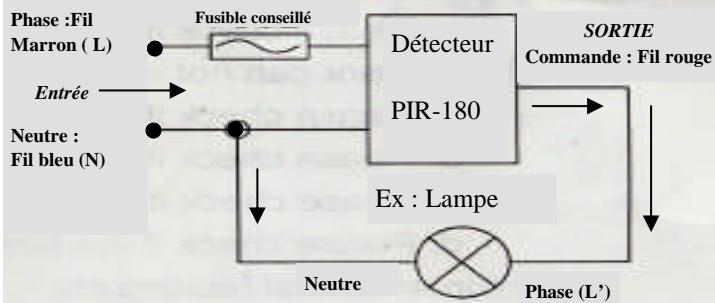

Scheme electrolyte

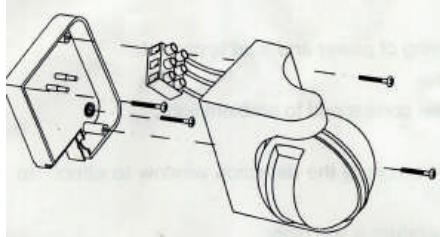

Branchement et fixation

Avant tout montage, vous doivent couper le courant électrique!
Retirez le socle en devissant les 2 vis.
Utilisez des fils électriques de section 1.5mm^2 minimum (non fournis)

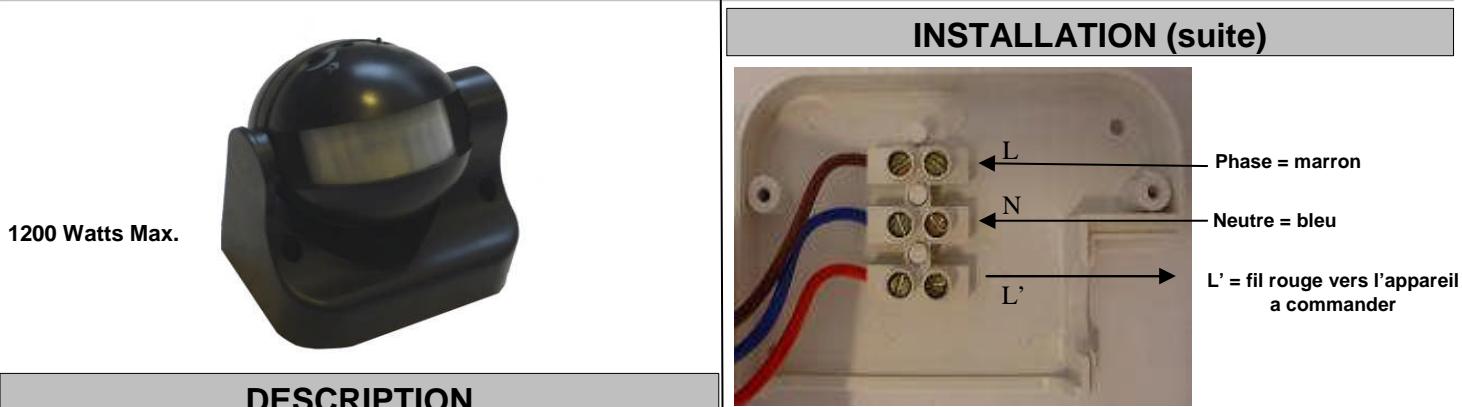

Branchez vos fils sur les emplacements libres du domino en fonction des indications ci-dessus :
- La fixation du détecteur se fait à l'aide de 2 vis (fournies). Vous pouvez le fixer au plafond ou sur un mur. Pour une utilisation à l'extérieur veuillez vous assurer que les 2 réglages se trouvent vers le bas afin d'éviter que la pluie ne rentre par ces réglages.
- Pour une utilisation de jour, évitez les endroits exposés directement au soleil, cela perturberait la détction infrarouge.
- Ce détector ne fonctionne pas derrière une vitre, en effet le verre annule toute détction.

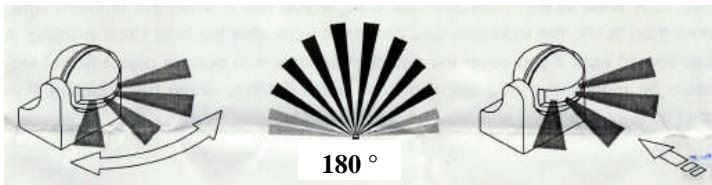

Angle de détention

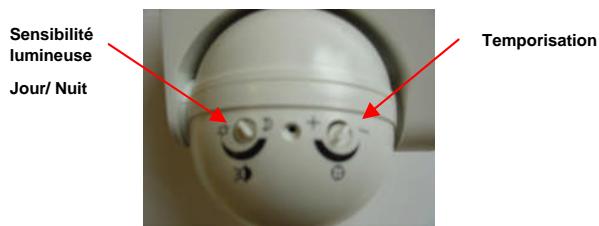

Réglages

ATTENTION :

Vou ne devez pas vous débarrasser de ce détector avec vos déchets menagers. Un système de collecte sélective pour ce type de produit est mis en place par les communes, vous devez vous renseigner après de cette démarche afin d'en connaître les emplacements. En effet, les produits électriques et Electroniques contiennent des substances nafastes sur l'environnement ou la santé humaine et doivent être recyclées.

Ce symbole indique que les équipements électriques et électroniques font l'objet d'une collecte sélective.

En fin de vie, ce détecteur doit être recyclé!

IDK Multimédia apporte tous les soins nécessaires à l'élaboration de ses produits. Si toutfois vous rencontres un problème avec ce modele,contactez notre equipe d'experts

IDK MULTIMEDIA Service Clients (lundi au vendredi)

Tél: [phone] appel facture 0,15€* / min (cout variable selon l'opérateur) * Ligne fixe France Telecom E-mail :[e-mail]

Le recours en garantie (2 ans) ne sera valable qu'accompagné d'une preuve d'achat.
Conservez-la soigneusement!

Si vous rapportez le produit au magasin ou a votre revendeur, il faut qu'il soit complét avec tous les accessoires générants dans la boite, ajustné d'une copie de votre prévue d'achat et la cause de la panne.
