PVNB4-150 - Interphone vidéo IDK MULTIMEDIA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interphone vidéo noir et blanc mains libres
Marque	IDK MULTIMEDIA
Modèle	PVNB4-150
Dimensions de l'écran (L×H×P)	218 × 191 × 58 mm
Poids de l'écran	1,6 kg
Dimensions de la caméra (L×H×P)	130 × 96 × 49 mm
Poids de la caméra	0,35 kg
Alimentation de l'écran	13,5 V DC 1200 mA (adaptateur secteur inclus)
Alimentation de la caméra	12 V DC 0,5 A (via l'écran)
Consommation électrique (écran)	10,5 W max, 0,5 W en veille
Consommation électrique (caméra)	2,5 W max
Type d'écran	CRT plat noir et blanc 4 pouces (10 cm)
Définition de l'écran	350 lignes horizontales × 380 lignes verticales
Définition de la caméra	320 × 240 pixels
Vision nocturne	Oui, infrarouge, 0,5 Lux minimum
Distance maximale de câblage	30 m avec câble téléphonique 0,5 mm²
Nombre de mélodies	8
Fonctions d'ouverture	Gâche/serrure électrique et portail motorisé (contact sec)
Durée de communication	40 à 90 secondes
Entretien	Nettoyage avec chiffon doux sans solvant, débrancher avant nettoyage
Précautions de sécurité	Ne pas démonter sans habilitation, hors de portée des enfants de moins de 36 mois, utiliser uniquement les accessoires fournis
Garantie	2 ans (avec preuve d'achat)
Service client	08 26 09 29 29 (0,15 €/min) ou [e-mail]
Norme environnementale	Ne pas jeter aux ordures ménagères, collecte sélective

FOIRE AUX QUESTIONS - PVNB4-150 IDK MULTIMEDIA

Comment installer l'écran et la caméra ?

Fixez le support mural de l'écran à 1,6 m de hauteur, loin de l'humidité et de la chaleur. Fixez la caméra à 1,5 m de hauteur, à l'abri du soleil direct. Utilisez le câble téléphonique 4 paires fourni pour relier l'écran et la caméra jusqu'à 30 m.

Quelle est la hauteur de fixation recommandée ?

L'écran doit être fixé à 1,6 mètre du sol, et la caméra à 1,5 mètre pour une utilisation optimale.

Comment utiliser la fonction mains libres ?

Lors d'un appel, l'image apparaît automatiquement. Appuyez sur le bouton décroché (symbole combiné) pour parler. Parlez à environ 15 cm du micro. La communication dure 40 à 90 secondes. Appuyez sur raccroché pour terminer.

Pourquoi l'image est-elle blanche ?

Si la caméra est exposée directement au soleil, l'image peut devenir blanche. Installez la caméra à l'ombre pour éviter ce problème.

Comment changer la mélodie de sonnerie ?

Appuyez sur le bouton note pendant 4 secondes pour entendre la première mélodie. Appuyez successivement pour parcourir les 8 mélodies disponibles.

Que faire si le micro ne fonctionne pas ?

Nettoyez le trou du micro de la caméra avec un chiffon doux. Il peut être obstrué par de la poussière ou des cocons. Parlez à environ 15 cm du micro.

Quelle est la portée maximale du câble ?

La distance maximale entre l'écran et la caméra est de 30 mètres avec un câble téléphonique de 0,5 mm² (4 fils pour la vidéo, 2 fils supplémentaires pour la gâche ou le portail).

Puis-je utiliser cet interphone dans un immeuble ?

Non, ce portier vidéo est conçu pour une installation individuelle (maison). Il ne peut pas être utilisé en installation collective ni associé à d'autres marques.

Comment nettoyer la caméra ?

Nettoyez régulièrement la caméra avec un chiffon doux sans solvant. Vérifiez que le trou du micro n'est pas bouché. Débranchez l'alimentation avant tout nettoyage.

Que faire en cas de panne ?

Contactez le service client IDK Multimedia au 08 26 09 29 29 ou par email à [e-mail]. La garantie de 2 ans nécessite une preuve d'achat et le produit complet avec tous ses accessoires.

MODE D'EMPLOI PVNB4-150 IDK MULTIMEDIA

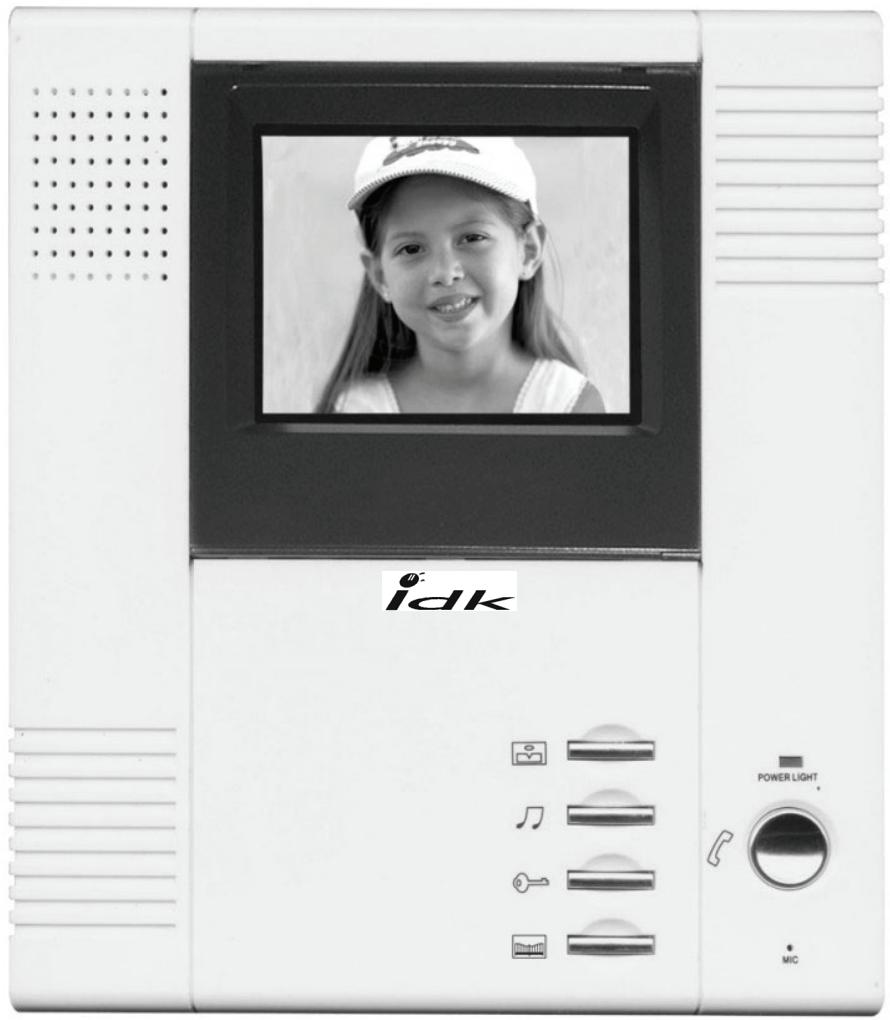

Portiervideonoir et BLANC MAINS LIBRES

IDKMULTIMEDIA vous remercie d'avoir fait l'acquisition de ce portier video noir et blanc mains libres comptant 2 systèmes de commande d'ouverture

1- Contenu du produit :

• Un moniteur avec écran noir et blanc de 10 cm de diagonale (4 pouces) et son support mural.
• Une caméra noir et blanc avec vision nocturne infrarouge (LED non éclairantes) avec son support anti-pluie.
• Un adaptateur secteur 230V AC / 13.5V DC 1200 mA.
• Un kit de fixation (vis et équerre de fixation de la camera.
• Une notice d'utilisation comptant le certificat CE.

2- Description Microphone : Parlez à 10 cm

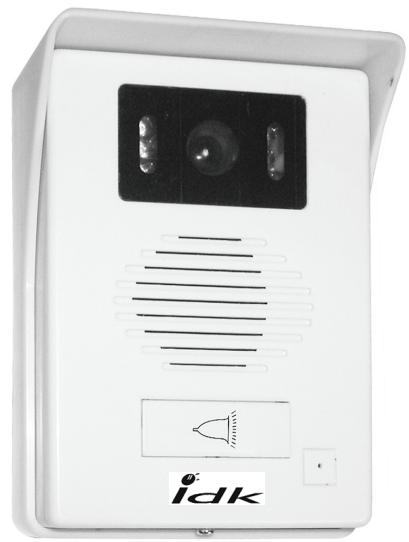

Caméra

Microphone : Parlez à 10 cm

Accessoires

Support mural pour l'écran.

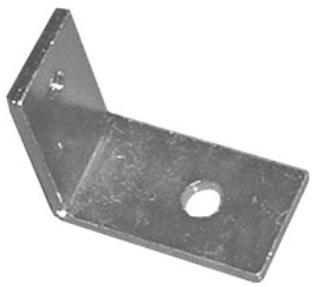

Équerre de fixation de la caméra et vis de fixation.

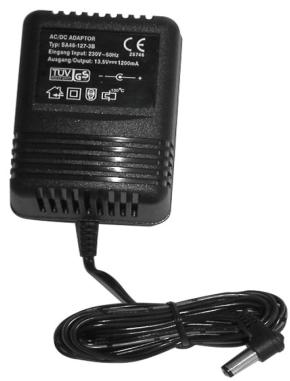

Adaptateur secteur.

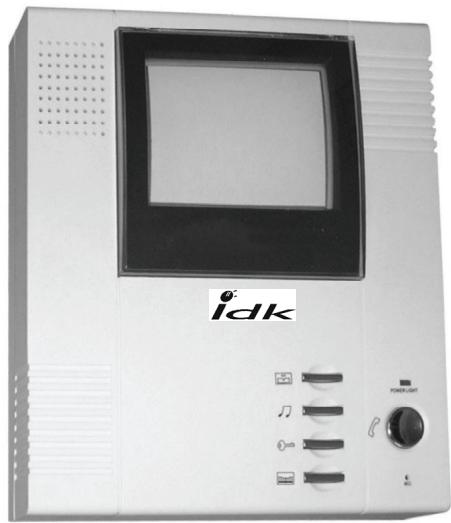

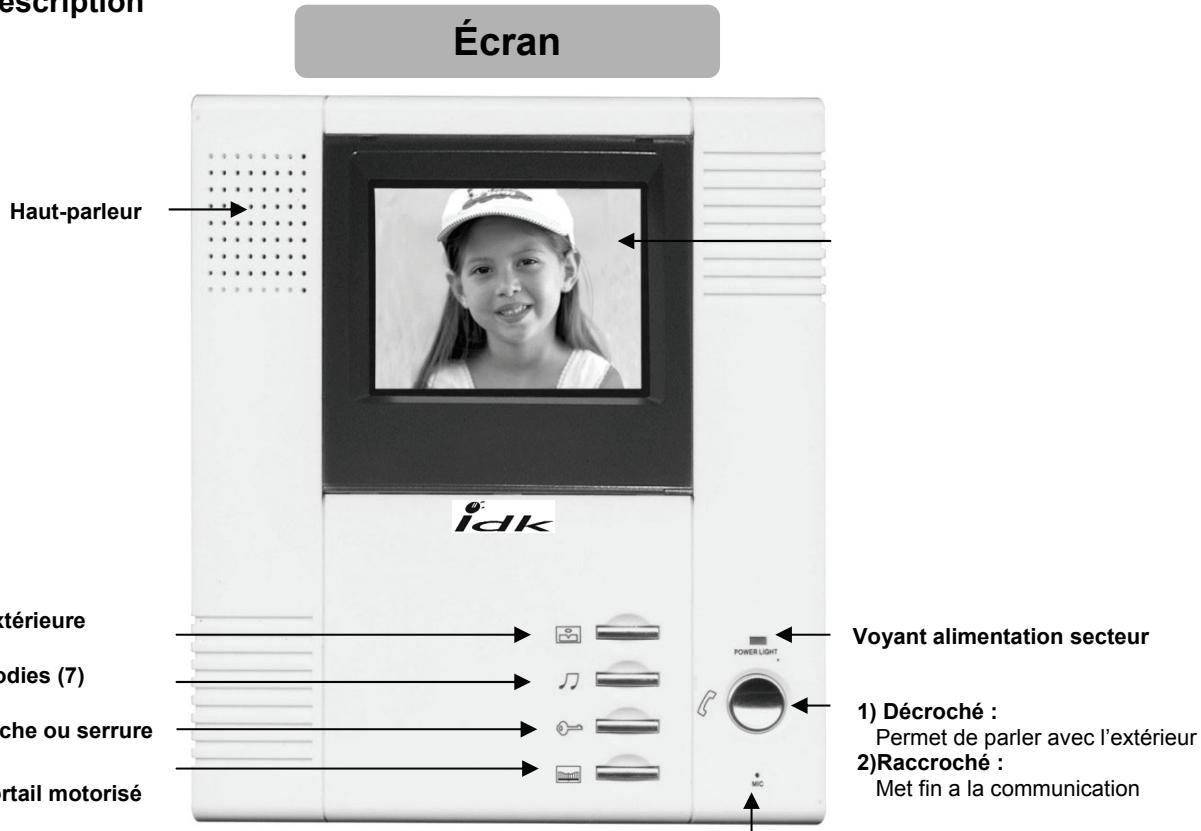

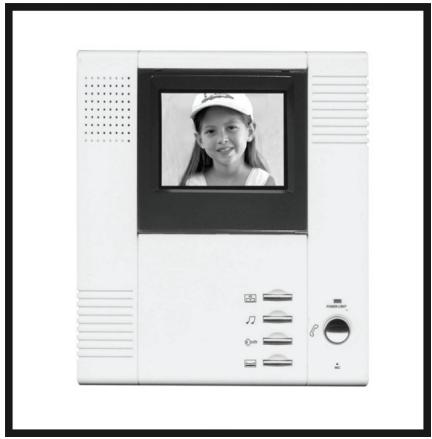

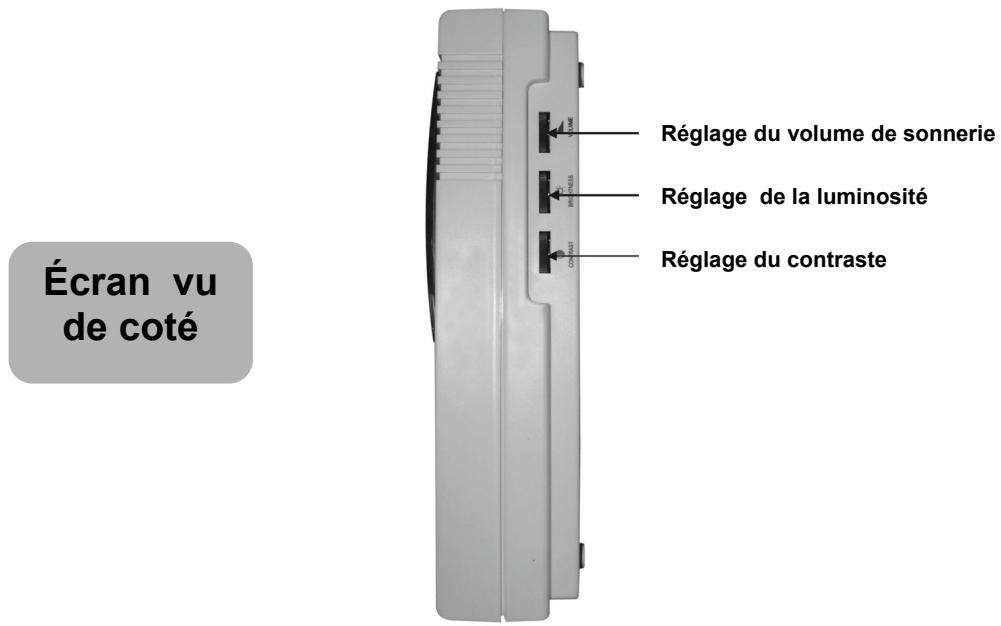

Écran

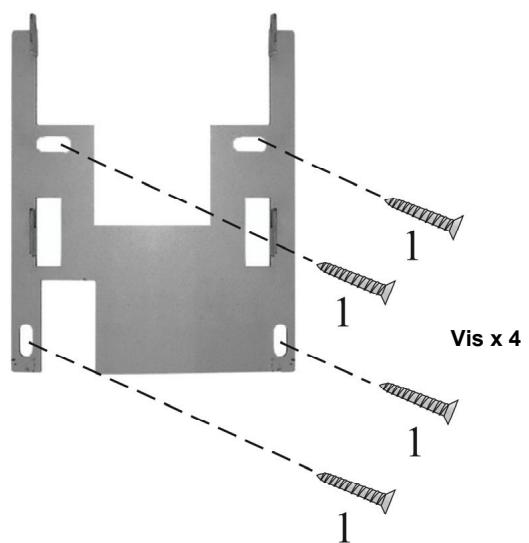

Fixez le support mural pour l'écran avec l'aide des vis fournies.

Choisissez un endroit éloigné des sources d'humidité et de chaleur (ex: chauffage ou plein soleil) et d'appareils émettant des ondes radio ou du magnétisme.

Vérifiez aussi la proximité d'une prise électrique pour le raccorder au 220 volts à l'aide son adaptateur fourni et d'un passage pour le câble de liaison pour le raccordement vers la camera et les deux systèmes d'ouverture de porte (voir tableau de câblage page ).

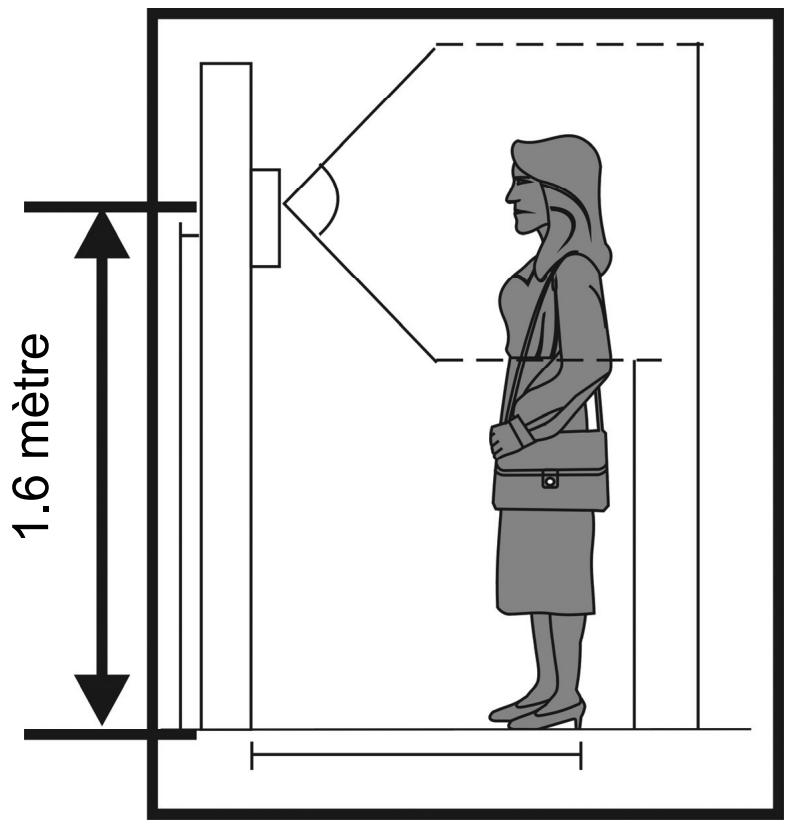

La hauteur de fixation optimale de l'écran est de 1,6 mètre (voir dessin ci-dessous)

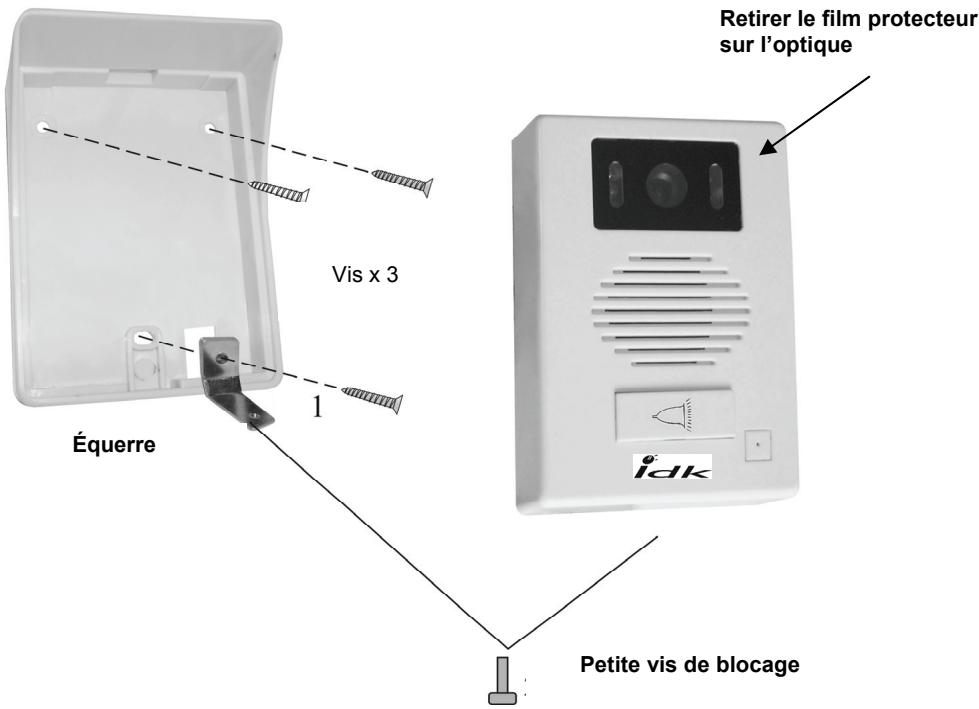

Fixez le support mural pour la camera à l'aide des vis fournies.

Choisissez un endroit non exposé directement au rayon du soleil, sinon vous risquez un aveuglement de l'objet de la camera, ce qui restituera une image blanche.

Prévoyez un passage pour le câble de liaison pour le raccordement vers l'écran (4 fils sont nécessaires pour une distance de 30 mètres.)

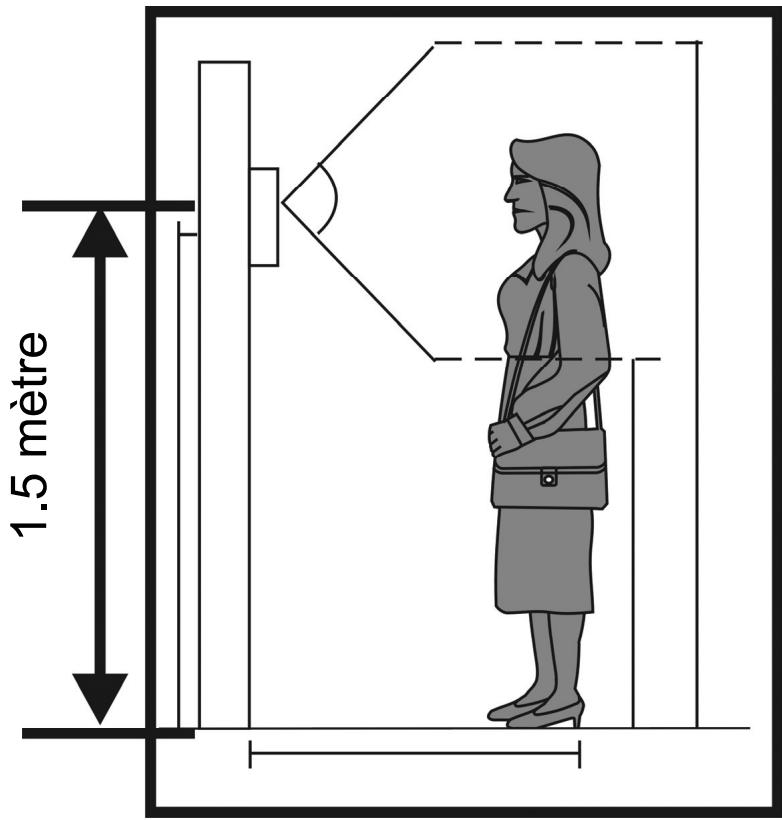

La hauteur de fixation optimale de la caméra est de 1,5 mètre (voir dessin ci-dessous)

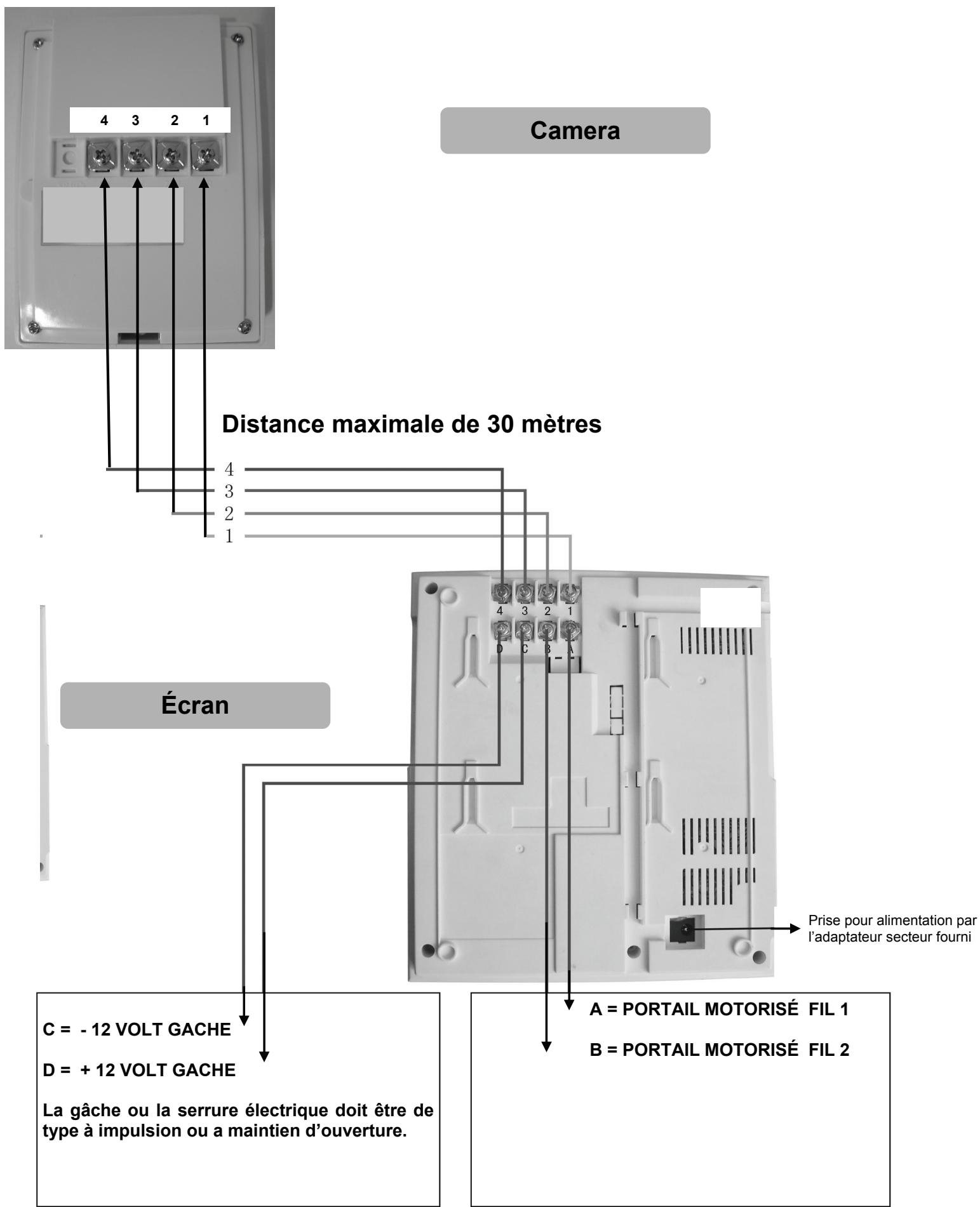

5- Identification des bornes :

IDENTIFICATION DES BORNES
No.de borne	Écran	Camera	Commande de portail motorisé (contact sec)	Gâche ou serrure électrique
1	1	1R
2	2	2W
3	3	3Y
4	4	4B
5	A		FIL N° 1 de la commande de portail
6	B		FIL N° 2 de la commande de portail
7	C			Gâche ou serrure (-)
8	D			Gâche ou serrure (+12)

6- Préconisation de câblage :

CABLAGE PRÉCONISÉ

Distance de la camera à l'écran	Installation	Câble à utiliser	Observations
De 1m à 30m	SANS gâche électrique	4 Fils 6/10° ou 0,5mm2	Type cable téléphone (4 p) *
	AVEC gâche électrique	2 fils 6/10° 0,5 mm2	Pour gâche 12V 1A max.
	Avec automatisme de portail	2 fils 6/10° 0,5 mm2	Voir condition d'utilisation avec le fabricant de l'automatisation

• 4 p = 4 paires qui correspondent à 8 fils Récapitulatif : écran/camera (4 fps) + gâche ou serrure (2 fps) + portail auto. (2 fps)

Le câble de type téléphonique est vivement conseillé, il est composé en général de 8 fils, nécessaires à ce portier vidéo.

Lors des communications avec l'extérieur, il est normal d'entendre un léger bruit de fond.

La qualité d'audition et de l'image dépendra aussi de la qualité du câble utilisé.

7- Utilisation :

Lors d'un appel extérieur, la sonnerie retentit et l'image apparait sur l'écran.

La vision nocturne fonctionne qu'en présence d'une personne devant la caméra (à 50 cm de distance)

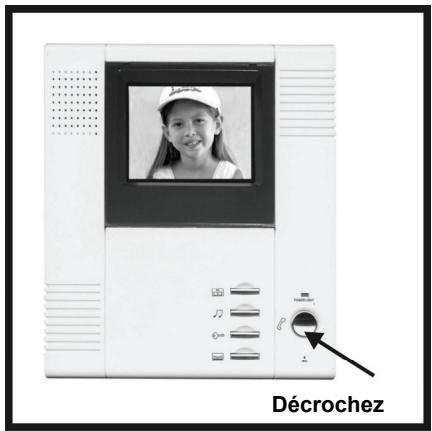

Pour parler, appuyez sur le bouton 'décroché' symbolisé par un combiné.

Si on ne vous entend pas, rapprochez-vous du micro (distance de 15 cm).

La communication est limitée entre 40 et 90 secondes, après ce délai l'écran se coupe.

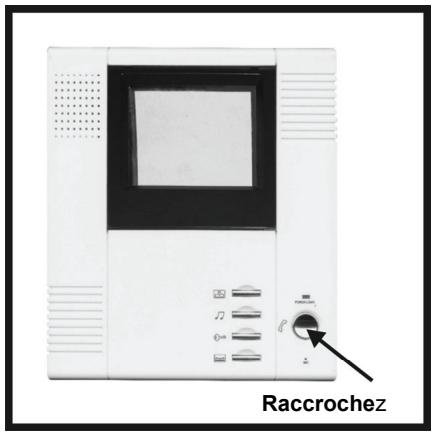

Pour permettre fina la communication, appuyez sur le bouton ‘Raccroché’ symbolisé par un combiné.

7- Utilisation (suite) :

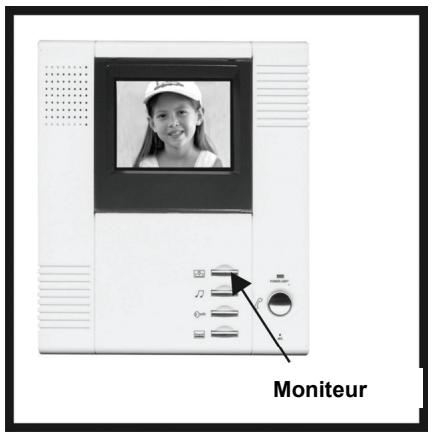

Lors d'un appui sur le bouton 'Moniteur', vous obtiendrez seulement l'image sans le son.

La vision nocturne fonctionne qu'en présence d'une personne devant la caméra (à 50 cm de distance).

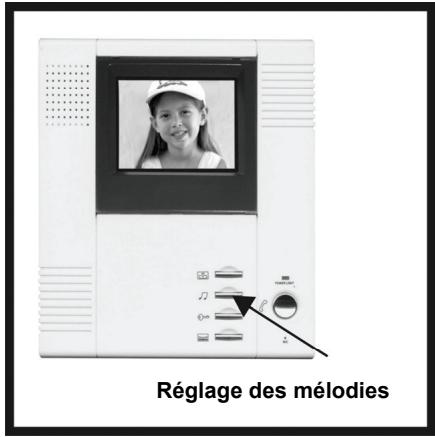

Lors d'un appui sur le bouton 'note' pendant 4 secondes, vous entendrez la première mélodie.

Appuyez successivement sur ce bouton pour obtenir la mélodie de votre choix (8 au total)

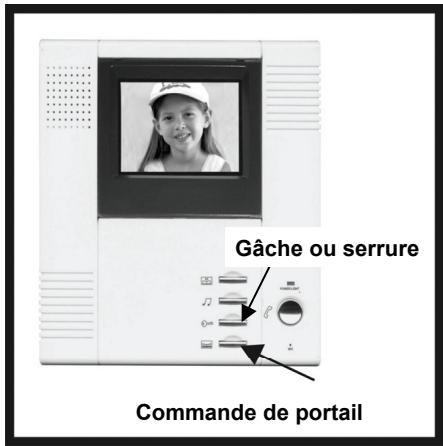

Pour commander l'ouverture des issues, appuyer sur le bouton 'serrure' ou 'portail'.

Ces fonctions sont actives que lorsque l'écran affiche une image (en mode Moniteur ou en mode appel extérieur)

8- Entretien :

Nettoyez régulièrement la camera à l'aide d'un chiffon doux (sans solvant), et vérifiez que rien ne bouche le trou du micro de votre camera. Des cocons et des résidus de poussières peuvent boucher le micro.

9- Spécifications techniques :

Écran
Adaptateur secteur	DC13.5V, 1200mA
Consommation	Maximum 10.5W, en veille 0.5W
Limits de température d'utilisation	0°C to 50°C
Définition	4" Flat CRT Noir et blanc 350 lignes Horizontales, 380 lignes verticales
Mélodies	8
Distance maximale de câblage entre l'écran et la camera	30m mètres (câble téléphonique 0.5 mm² ou 6/10)
Dimension et poids	218×191×58cm 1.6 kg
Camera
Alimentation	DC 12V 0.5A
Consommation	Maximum 2.5 W
Limits de température d'utilisation	-10°C to 50°C
Définition	320(H) ×240(V)
Intensité lumineuse minimum pour la vision nocturne	0.5 LUX
Optique	F:1.8 +3.1m/n
Dimension et poids	130×96×49cm 0.35 kg

Ce portier vidéo ne s'utilise pas en installation collective (immeuble). Il ne peut pas s'associer avec d'autres éléments (caméra, écran, alimentation) d'une autre marque qu'IDKmultimedia.

Toutes modifications ou installations ne respectant pas les indications d'usage de cette notice annuleront les conditions de reprise ou de réparation pendant la période de garantie.

10- Précautions d'usage

• Ne pas démonter les unités sans habilitation technique (pour votre sécurité et contre l'annulation de la garantie) - Tenez le produit hors de portée des enfants de moins de 36 mois.
• N'utilisez que les accessoires fournis d'origine.
• Ne pas utiliser un autre adaptateur secteur que celui fourni avec ce produit.

Manipulez cet appareil avec précaution, ne laissez pas les enfants utiliser cet appareil sans surveillance d'un adulte.

N'installez pas l'écran près d'un appareil générant des champs magnétiques tel qu'un Boitier ADSL ou WIFI, une télévision, radio, haut-parleurs Hi-fi.

Pour le nettoyage, n'utilisez pas de solvant, un chiffon doux légèrement humide suffit, par précaution débranchez l'alimentation avant le nettoyage.

Ne pas démonter les unités sans habilitation technique (pour votre sécurité et contre l'annulation de la garantie)

Évitez toutes sources de chaleur près de l'écran.

Ce symbole européen représentant une poubelle sur roue barrée d'une croix indique que les équipements électriques et électroniques, les batteries, accumulateurs, et piles font l'objet d'une collecte sélective. Ne jetez pas ce produit aux ordures ménagères.

Protection de l'environnement :

En application des normes européennes et décrets de la loi française en vigueur, vous ne devez pas vous débarrasser de cet appareil et de sa batterie avec vos déchets ménagers. Un système de collecte sélective pour ce type de produit est mis en place par les communes, vous devez vous renseigner auprès de la mairie afin d'en connaître les emplacements.

En effet, les produits électriques et électroniques contiennent des substances néfastes pour l'environnement ou la santé humaine et doivent être recyclés.

IDK Multimédia apporte tous les soins nécessaires à l'élaboration de ses produits. Si toutefois vous rencontriez un problème avec ce modèle, contactez notre équipe d'experts. IDK MULTIMEDIA Service Clients (lundi au vendredi)

Tél: [phone] appel facturé 0,15€* / min (coût variable selon l'opérateur) * Ligne fixe France Telecom E-mail : [e-mail]

Le recours en garantie (2 ans) ne sera valable qu'accompagné d'une preuve d'achat. Conservez-la soigneusement!

Si vous rapportez le produit au magasin ou à votre revendeur, il faut qu'il soit complet avec tous les accessoires présents dans la boîte, accompagné d'une copie de votre preuve d'achat et la cause de la panne.

www.idkmultimedia.com
